Caractéristiques	Détails
Type de cuisinière	Électrique
Nombre de foyers	4 foyers
Type de foyers	Vitrocéramique
Dimensions (L x P x H)	60 x 60 x 85 cm
Capacité du four	65 litres
Type de four	Convection naturelle
Fonctions du four	Gril, cuisson traditionnelle
Énergie	230 V
Poids	45 kg
Matériau de la surface	Vitrocéramique
Système de sécurité	Protection contre la surchauffe
Nettoyage	Facile avec un chiffon humide
Garantie	2 ans

FOIRE AUX QUESTIONS - EH460 GK6 PKM

La cuisinière PKM EH460 GK6 ne s'allume pas, que faire ?

Vérifiez si la cuisinière est bien branchée sur une prise fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer la surface de la cuisinière ?

Utilisez un nettoyant doux et un chiffon non abrasif pour nettoyer la surface. Évitez les produits contenant des abrasifs forts.

La cuisinière chauffe de manière inégale, que faire ?

Assurez-vous que les casseroles et poêles utilisées sont adaptées à la cuisinière et de bonne qualité. Vérifiez également que les surfaces de cuisson sont propres.

Comment régler les températures de cuisson sur la PKM EH460 GK6 ?

Utilisez les boutons de commande situés sur le panneau avant pour ajuster la température de chaque zone de cuisson selon vos besoins.

Les boutons de la cuisinière sont bloqués, que faire ?

Vérifiez si un objet n'est pas coincé entre les boutons. Si le problème persiste, débranchez la cuisinière et attendez quelques minutes avant de la rebrancher.

Puis-je utiliser des casseroles en fonte sur cette cuisinière ?

Oui, les casseroles en fonte peuvent être utilisées, mais assurez-vous qu'elles sont compatibles avec les zones de cuisson de la cuisinière.

Comment savoir si la cuisinière est bien en mode éco ?

Un témoin lumineux s'allume sur le panneau de contrôle lorsque la cuisinière est en mode éco. Consultez le manuel pour plus de détails.

Y a-t-il une garantie sur la cuisinière PKM EH460 GK6 ?

Oui, cette cuisinière est généralement fournie avec une garantie de 2 ans. Veuillez consulter votre documentation pour les termes exacts.

Comment changer une ampoule du four intégré ?

Débranchez la cuisinière, retirez le couvercle de l'ampoule dans le four, et remplacez l'ampoule par une nouvelle de même type.

Que faire si la cuisinière dégage une odeur de brûlé ?

Cela peut être normal lors de la première utilisation en raison de résidus de fabrication. Si l'odeur persiste, vérifiez si des aliments ont coulé sur la surface.

Comment régler le minuteur de cuisson ?

Appuyez sur le bouton du minuteur, réglez le temps souhaité à l'aide des boutons de réglage, puis appuyez sur 'Démarrer'.

MODE D'EMPLOI EH460 GK6 PKM

Guide de l'utilisateur

4 Plaques vitrocéramique

Four : Électrique

Cet appareil pratique et fonctionnel est fabriqué avec des matériaux de qualité pour répondre à toutes vos exigences.

Veuillez lire attentivement ces instructions avant de procéder à l'installation ou à l'utilisation de l'appareil. Ce guide doit être conservé.

Avertissement: Tous nos appareils sont destinés uniquement à un usage domestique et non à un usage commercial.

Ce manuel est valable pour plusieurs modèles, certaines caractéristiques mentionnées dans ce manuel ne peuvent être disponibles pour votre appareil.

TABLE des matières

Installation de votre appareil

Informations techniques de l'appareil

Conseils importants

Anomalies de votre appareil

Description de l'appareil de cuisson

Utilisation et description de la plaque de cuisson

Utilisation des sections du four

Programmation de la minuterie électrique (option)

Utilisation du déflecteur

Nettoyage et entretien

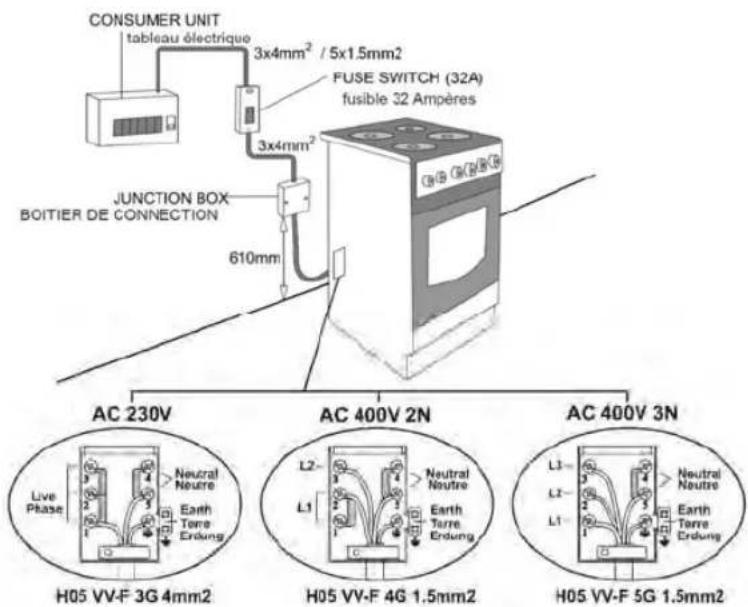

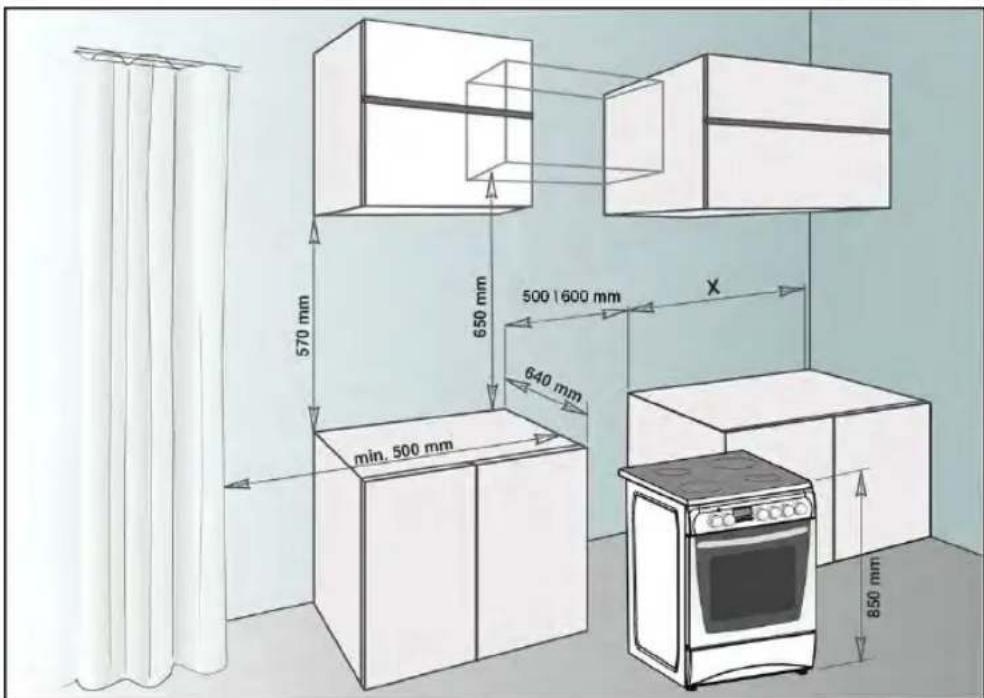

Installation de votre appareil

1. BRANCHEMENT ELECTRIQUE ET SECURITE
2. Il vous faut un fusible de 40 Amp. pour le four et les 4 chauffages, selon le modèle. En cas de besoin, l'installation peut être effectuée avec l'aide d'un electricien habilité.
3. Notre appareil est conçu pour une puissance électrique de 230 / 400 V 50 / 60 Hz. Si ces puissances sont différentes de celles enoncées, contacter votre service.
4. Le branchement électrique de votre appareil de cuisson doit se faire uniquement avec des prises de terre correspondantes aux normes recommandées. Si aucune prise de terre n'est disponible dans l'environnement de montage de l'appareil, contacter immédiatement un électricien habilité. Le producteur n'est pas responsable des dommages causés suite aux branchements avec des prises non conformes. Si les bouts des câbles électriques sont ouverts, placer un interrupteur afin que les bouts soient déconnectés en cas de connection / déconnection de ceux-ci.
5. Si votre câble de branchement est endommagé, celui-ci doit impérativement être remplacé par un service autorisé ou par un électricien habilité afin d'éviter les dangers pouvant apparaître.
6. Les câbles électriques ne doivent absolument pas être en contact avec les parties chaudes de leur appareil de cuisson.
7. Notre appareil de cuisson doit être dans une pièce ventilée et doit se couvrir sur un sol plat.
8. Nous vous demandons d'utiliser votre appareil de cuisson dans un lieu sec.
9. L'appareil doit être ajusté à un niveau de comptoir. Ajuster ce niveau en utilisant le pied si nécessaire.

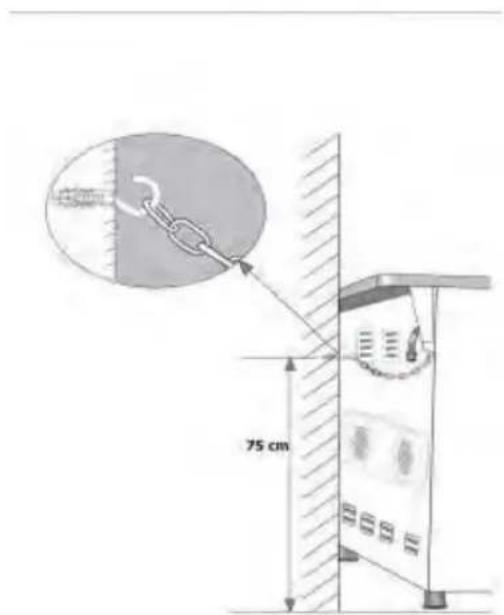

Avant la mise en service de votre cuisine pour éviter le renversement de celle-ci, vous devez fixer les chaînes et les crochets livrés

11.

CHARACTERISTQUES TECHNIQUES DE VOTRE APPAREIL DE CUISSON

Instructions 50 x 60 60 x 60	60
Largeur exterieure	500 mm 600 mm
Profondeur exterieure	630 mm 630 mm
Hauteur exterieure	855 mm 855 mm
Largeur interieure	365 mm 465 mm
Profondeur interieure	410 mm 410 mm
Hauteur interieure	355 mm 355 mm
Puissance des ampôules	15 W 15 W
Thermostat	50 - 280 C 50 - 2800 C
Bouton de chauffage	1000 W 1200 W
Element de chauffage	800 W 1000 W
Element de chauffage turbo	1800 W 2200 W
Element de chauffage du grill	1500 W 2000 W
Puissance de l'alimentation	230 / 400 V, 50 / 60 Hz 230 / 400 V, 50 / 60 Hz
Chauffage Ø140	1200 W 1200 W
Chauffage Ø180	1800 W 1800 W

Veuillez lire attentivement ces instructions avant de procéder à l'installation ou à l'utilisation de l'appareil. Elles sont indispensables pour faire fonctionner l'appareil correctement et ainsi garantir votre sécurité. Garder ce manuel de l'utilisateur dans de bonnes conditions afin que d'autres utilisateurs puissent en prendre connaissance.

Conseils importants

1. Assurez-vous que l'installation de votre plaque de cuisson est réalisée dans le respect des instructions de montage.
2. La puissance électrique de votre appareil de cuisson est de 230 / 400 V, 50 / 60 Hz. (mono phase 230V AC / 3 phase 400V AC)
3. Si le calibre du fusible actuel dans votre installation est inférieur à 32 Amp, besoin de un électricien qualifié pour mettre un fusible de 32 Amp.
4. Le branchement électrique de votre appareil de cuisson doit se faire uniquement avec des prises de terre correspondantes aux normes recommandées. Le producteur n'est pas responsable des dommages causés suite aux branchements non recommandés.
5. Les tuyaux de gaz et les câbles électriques ne doivent absolument pas être en contact avec les parties chaudes de votre appareil de cuisson. Tenir ces-ci loin des surfaces pointues et chaudes.
6. Si le cordon d'alimentation est endommagé, celui-ci peut être remplacé par le constructeur, ses services ou personnes habilitées afin d'éviter tous risques pouvant apparaître.
7. Vous assurez que l'appareil est éteint avant de remplacer les ampoules afin d'éviter les décharges électriques.
8. Dans le cas d'une défaillance de puissance, réajuster votre minuteur précisé. Autrement, l'appareil ne fonctionnera pas (minuteur digital)
9. L'usage de votre appareil crée une atmosphère humide dans le lieu où il se trouve et donc apporte santé. Vous assurer que votre cuisine est bien ventilée. Tenir le tuyau de ventilation propre.
10. Lors de l'utilisation de votre appareil, certaines parties se réchauffent et quand vous éteignez l'appareil ces parties peuvent rester chaudes un moment, les enfants doivent rester loin et être surveillés. Ne pas toucher la plaque vitrocéramique si les voyants lumineux ne sont pas éteints. Même si vous éteignez votre appareil les voyants lumineux de danger sur la plaque resteront allumés un certain temps, ne pas toucher.
11. Pendant que la plaque est chaude, ne jamais toucher avec les mains.
12. Avant l'utilisation de votre appareil, vous assurez que des produits inflammables ne sont pas présents comme des rideaux, du papier. Aucun produit combustible ne doit être présent sur ou dans l'appareil.
13. Cet appareil est fabriqué pour cuisiner uniquement
14. L'interrupteur de connexion doit posséder deux côtés avec une séparation de 3mm. Utiliser des gants pour cuisiner pour les surfaces chaudes.
15. Ne pas éclabousser de l'eau sur l'appareil de cuisson.
16. Ne pas utiliser l'appareil de cuisson dans un endroit explosif.
17. Ne pas porter l'appareil de cuisson avec les mains.
18. Tous les appareils ne sont pas fournis avec un ensemble de prise électrique, dans ce cas vous munir d'un câbleouple pour branchement mono phase: H05 VV-F 3 G 4 mm2 ou pour 3 phases: H05 VV - F 5 G 1.5 mm2.
19. La vitre céramique peut être endommagée par des objets susceptibles de tomber dessus.
20. Si la surface est fissurée, éteignez l'appareil afin d'éviter les décharges électriques.

Si votre appareil de cuisson ne fonctionne PAS

1. Merci de bien pouvoir vérifier que les branchements électriques sont bien connectés et que votre appareil est allumé.
2. Merci de bien pouvoir vérifier qu'il y a bien l'arrivée de l'électricité dans votre lieu.
3. Merci de vérifier les fusibles.
4. Vérifier l'horloge/la programmation de la minuterie est manuelle (Pour option de minuterie digitale)
5. Si vous n'arrivez pas à résoudre le problème, merci de contacter le constructeur ou un agent similaire ou une personne qualifiée.

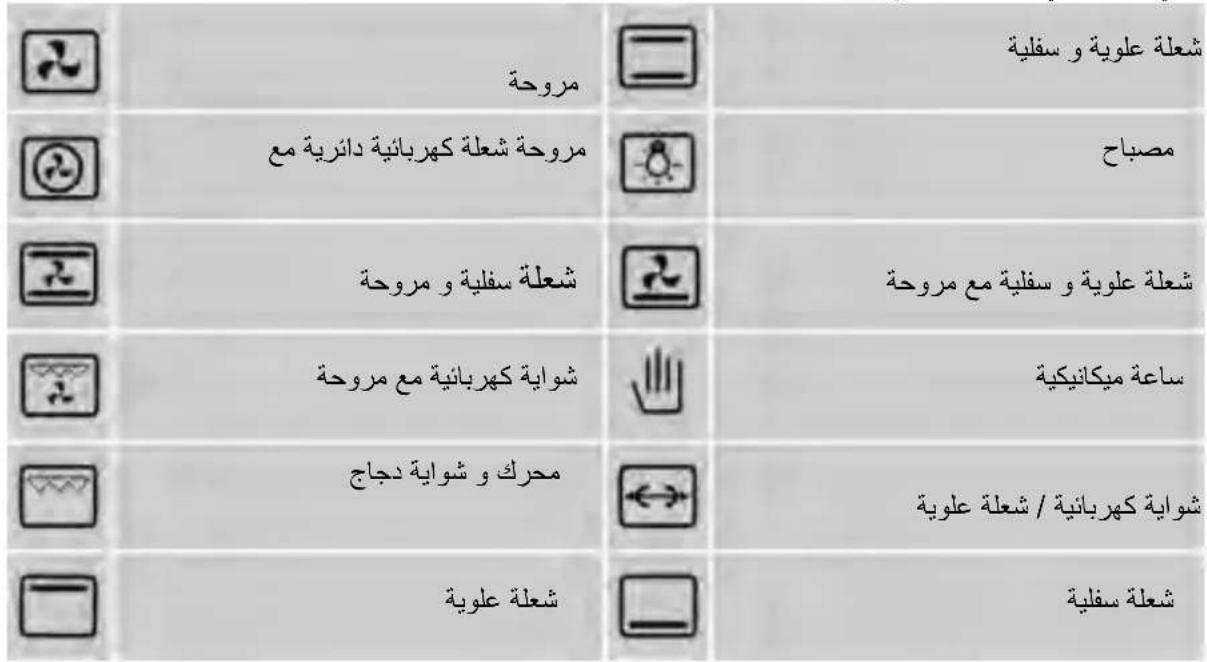

Description de l'appareil de cuisson

Seulement ventilateur se fonctionne	Chauffant supérieure et inferieure & se fonctionnent
Instrument chauffant turbo +ventilateur	Lampe
Chauffant supérieure et inferieure & se fonctionnent+Seulement ventilateur	Instrument chauffant inferieure+ Seulement ventilateur se fonctionne
Grille chauffant et ventilateur se fonctionnent	Minuterie électrique
Grille chauffant se fonctionnent	Tourne broche (Grill poulet)
Instrument chauffant supérieure	Instrument chauffant inferieure

Bouton du thermostat, afin d'allumer le four, il suffit de positionner le thermostat à la température souhaitée. Les températures varient entre 50 et 280 degrés.

Bouton de la minuterie mécanique (Option) ; il suffit de positionner le bouton à la durée souhaitée

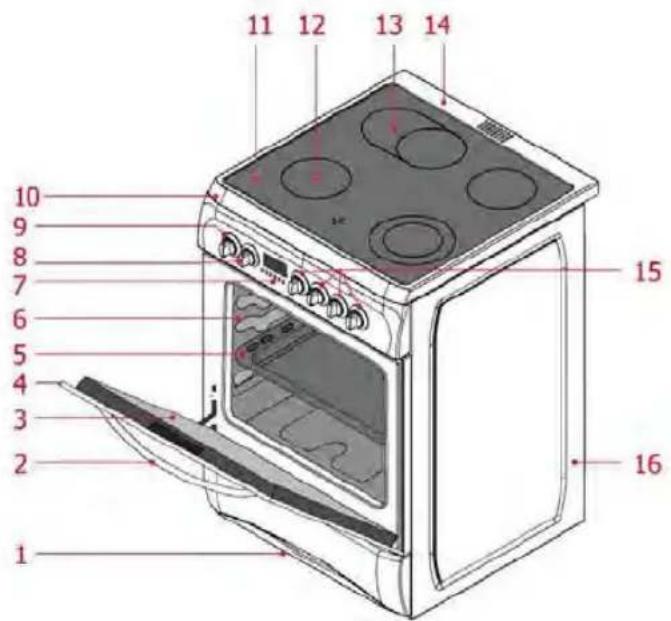

Description de l'appareil de cuisson

1. Tiroir
2. Poignée
3. Vitre intérieure du four
4. Vitre extérieure du four
5. Plaque de cuisson du four
6. Accessories
7. Minuterie (option)
8. Programmation du four
9. Bouton du thermostat
10. Panneau de configuration
11. Plaque vitrée
12. Élément de cuisson
13. Élément de cuisson
14. Plaque métallique
15. Bouton de commande
16. Panneau extérieur

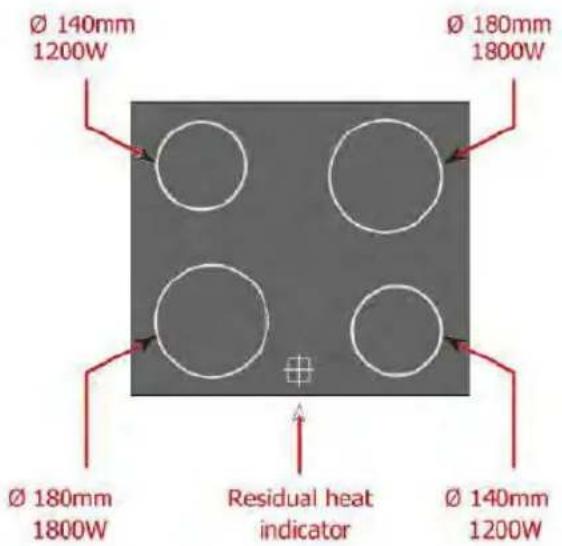

Utilisation et description de la PLAQUE de cuission

1. Allumez la plaque de cuisson à l'aide des boutons présents sur le panneau de configuration. Vous pouvez régler la puissance en fonction de la température désirée.

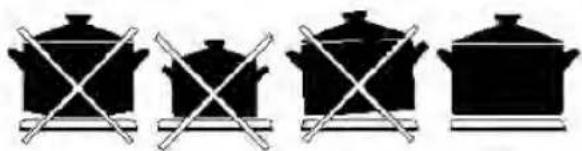

2. Afin d'avoir une cuisson réussie, le fond de la casserole doit être épaissi et droit si possible.
3. La dimension de la casserole doit être identique à celle de la zone de cuisson. Éteindre la zone de cuisson avant la fin de la cuisson afin de gagner de la chaleur restante.
4. Pour allumer, tourner le bouton dans le sens des aiguilles d'une montre. La température est limitée avec l'indicateur se trouvant sur le bouton.
5. Pour une double cuisson, le premier cercle sert de zone unique, le second cercle s'allumera après avoir positionné ndre la température souhaitée. Sur la position « 0 », toutes les zones s'éteindront.

Tournez les boutons en fonction de la flamme désirée. Afin d'obtenir un bon résultat de cuisson, le fond des casseroles doit être aussi écais et plat que possible. La base des casseroles et les zones de cuisson doivent être de la même taille. Si possible, il est préférible de placer les couvercles sur les casseroles. Vous devez toujours placer le récipient de cuisson sur la zone de cuisson avant qu'elle ne soit allumée. Éteignez les zones de cuisson avant la fin de la cuisson, pour profiter de la chaleur résiduelle.

Tournez le bouton vers la droite pour commencer à fonctionner. La température mise en place par la position du bouton sur la ligne augmente progressivement jusqu'à max. (Zone unique)

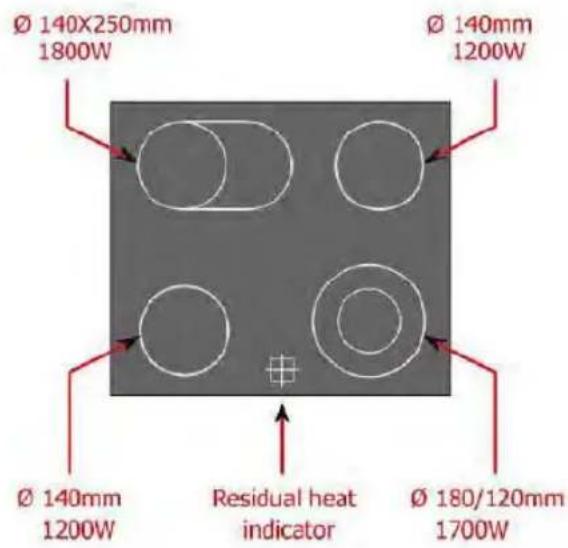

CHARACTERISTIQUES

140mm éclairage 1200W

180mm éclairage 1800W

180/120mm éclairage double 1700W

140x250mm éclairage oval 1800W

	NIVEAU 1	NIVEAU 2	NIVEAU 3	NIVEAU 4	NIVEAU 5	NIVEAU 6
140 mm	130 W	206 W	350 W	500 W	850 W	1200 W
180 mm	180 W	470 W	790 W	850 W	1230 W	1700 W

Utilisation des sections du FOUR

1. Lors de la première utilisation de votre four, une odeur de neuf apparaitra. afin de supprimer cette odeur, chauffez votre four pendant 45 minutes à 250°C et assurez-vous que celui-ci est bien vide.
2. Afin d'assurer une cuisson dans votre four, vous devez tourner les boutons de cuisson.
3. Autrement, le four ne s'allumera pas.
4. La table de cuisson mise à votre disposition vous permettra de positionner le thermostat en fonction des éléments à cuisiner.
5. Les valeurs données dans la table de cuisson sont des valeurs obtenues suite à des tests réalisés par nos laboratoires.
6. Vous y trouverez différents goûts répondant à vos habitudes de cuisson.
7. Vous pouvez cuisiner du poulet en vous aidant de la broche (option)
8. Temps de cuisson : le temps peut varier en fonction de la puissance électrique et du matériel.
9. Pendant la cuisson, nous vous recommandons de ne pas ouvrir la porte de votre four afin d'obtenir une cuisson parfaite.
10. Autrement, de l'air entrera dans le four et vous risquez de ne pas obtenir le résultat souhaité.
11. Pour la cuisson de gâteau, l'utilisation de plateau pour gâteau vous apportera un meilleur résultat.

TABLE DE CUISSON

PLATS TEMPERATURE	POSITION DU PLATE	EAU TEMPS DE CUISSON	min.)
CAKE A LA CREME 150 - 170 2 30 - 35
PATISSERIE 200 - 220 2 35 - 45
BISCUIT 160 - 170 3 20 - 25
COOKIE 160 - 170 3 20 - 35
CAKE 160 - 180 2 25 - 35
COOKIE TRESSE 200 - 220 2 30 - 40
PATISSERIE FINE 180 - 200 2 35 - 45
PATISSERIE EPICE 160 - 180 2 20 - 30
AGNEAU 210 - 230 1 90 - 120
VEAU 210 - 230 1 90-120
MOUTON 210 - 230 1 90-120
POULET ( EN PIECES)	210 - 230 1	75 -	100
POISSON	190 - 210 3	40 - 50

IMPORTANT: Les valeurs données dans la table de cuisson sont des valeurs obtenues suite à des tests réalisés par nos laboratoires. Réchauffez le four 5-10 minutes avant toute cuisson.

Programmation de la minuterie electrique (OPTION)

Est un minuteur électronique assure la préparation au service de votre aliment pour le temps de votre choix. Il ne vous faut qu'on programme le temps de cuisson et celui d'être pré. On peut l'utiliser comme montre à répétition, quand vous croissiez le temps, on vous rappelle avec un tonne de signale.

Réglage montre

L'opération de cuisson automatique ne se continue pas, vous pouvez régler le temps affiché. (Sur l'écran ne se trouvent que les images de temps et main). Effleurez sur le bouton de, un petit voyant triangle clignote entre les heures et minutes, pour réglage utilisez le bouton + ou bien -. Longues effleures assurent le réglage rapide.

1) Entrez en mode de réglage de temps.

2) En utilisant le bouton + ou - 3) l'écran se stabilise dans 5 Réglez le temps seconds.

Réglage de sonnerie d'alarme

Avec cette particularité, vous pouvez programmer le temps où vous souhaitez être averti avec une sonne d'alarme.

1) Entrez en mode de signal d'alarme

2)CHOISEZ LA PÉRIODE du temps qui Marche arrêté.

3) Dans quelques secondes, l'écran prend l'aspect de montre.

Note: Après la programmation, en effleurant une fois sur le bouton 4 on affiche le temps restant.

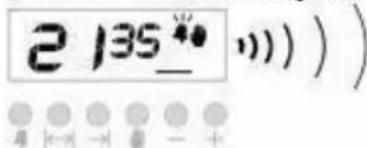

Annulation de sonne de signale

1) Après étret passé le tempsprogramme Le signale d'alarme sonne

2) Pour annuler effluaze sur le bouton

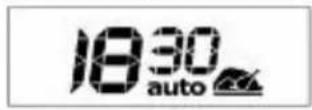

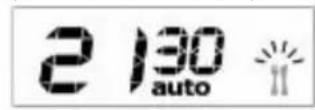

Programme de cuisson automatique

Si vous souhaitez commencer la cuisson tout de suite, vous devez toucher seulement le temps de cuisson. Exemple : Vous avez mis votre plat à l'intérieur du four et vous souhaitez qu'il cuise pendant 2 heures et 15 minutes.

1) Le temps maintenenant 18:30

2) Entrez en mode de temps de cuisson.

3) En utilisant le bouton + ou -, réglez le temps de cuisson.

4) Dans quelques secondes, l'écran indique que vous plait indique le fonctionnement de votre four.

maintenant, programmez votre four afin qu'il cuise votre plat pendant 2 heures et 15 minutes. S'il vous plaît indique le N'oubliez pas de remettre des manettes à la position convenable.

Note: Vous pouvez annuler le mode de cuisson automatique en effleurant sur le bouton

Dans l'exemple ci-dessus, en entrant la période de cuisson, la cuisson se débute tout de suite. En effluant sur le bouton, vous pouvez voir le temps où on est prêt. C'est-à-dire, le moment où le plat sera prêt au service, et si vous désirez, vous pouvez le changer. Dans l'exemple ci-dessous, le temps de prêt va se transformer à 21:30.

1) Ce qui est affiché est le temps. 2) En utilisant le bouton + ou -. 3) Dans quelques secondes de prêt 18:30+2:15=20:45. Réglez le temps exigé. L'écran passe au mode d'heure.

Maintenant nous avons programmé votre four afin qu'il fasse prêt le plat à 21:30. Comme le temps de cuisson est déjà programmé 2 heures et 15 minutes, votre four commence à cuire à 19:15, ainsi, le plat sera prêt à 21:30.

L'écran au début de cuisson

l'écran à la fin de cuisson

Quand la cuisson automatique se termine, on entend un signal d'alarme et si on n’arrête pas, elle sonne pendant 7 minutes.

1) Fermez votre four.

2) Effacez la minuterie.

Note: Cette four ne se fonctionne pas jusqu'à l'effacement de minuterie.

Dans l'exemple indiqué, d'abord on a programmé la durée de cuisson, on a automatiquement compté le moment d'être prêt et touché par notre côté. Il est possible de programmer le moment d'être prêt en avant, dans ce cas là, le temps de cuisson est automatiquement compté. Au cours de programme de cuisson automatique, la couleur de fond éclairage de l'écran, avant de cuisson, sera verte et au cours de cuisson deviendra rouge.

Les coupures de force principale mettent votre four à la position FERME (OFF). Dans cette situation, sur l'écran, l'image de main se clignote et l'heure apparaît 12:00. Le programme de cuisson quelconque sera annulé. Pour démarrer votre four, effleurez sur le bouton, pour régler l'heure, effleurez encore une fois sur le bouton REGARDEZ REGLAGE D'HEURE.

Note: À ce moment-là, n'utilisez pas votre four, soyez rassuré qu'on est à la position FERME (OFF).

CLIGNOTEMENT DE L'IMAGE DE MAIN INDIQUE QUE VOITE FOUR EST EN FONCTIONNE ET POUR EFFACER EFFLUEZ SUR LE BOUTON

Réglage de sonne d'alarme

1) Effleurez pendant 5 secondes, vous entendez la tonne de moment. Les Options à Programmer

2) En utilisant le bouton + ou -, Réglez la tonne de sonne (Etape 3 existe).

3) En effleurant le bouton, enregistrez votre choix.

Réglage de ton d'alarme

• Efflevez pendant 5 secondes sur le bouton (jusqu'à voir 1 sur l'écran). Pour baisser le son d'alarme efflevez sur le bouton. Pour augmenter le son d'alarme efflevez sur le bouton (la valeur existante est haut degré). Pour enregistrer le ton entendu efflevez sur le bouton.

La cuisson au mode automatique est verte. Si cette option est FERMEE, au mode automatique la couleur d'éclairage ne se change pas.

Retourne aux valeurs prises

Effleurez pendant 10 secondes (jusqu'à l'apparition pr d sur l'écran)

Utilisation de la planche de protection

1. Afin de protéger le panneau de configuration de votre four, une plaque a été conçue. (Figure 1)
2. Nous vous recommandons d'utiliser cette pièce de protection afin d'éviter les dommages qui peuvent être causés par la chaleur pendant la cuisson.
3. Placer la planche de protection sous le panneau de contrôle en ouvrant votre four (figure 2)
4. Assurez-vous que la planche est bien positionnée sur la fermeture de votre four (Figure 3)
5. Il est important de garder le couvercle ouvert.
6. La planche de sécurité vous assurera une cuisson sans danger et protégera les pièces du panneau de configuration.

1. Débrancher votre appareil de cuisson
2. Pendant la cuisson, certaines pièces de votre appareil se réchauffent, ne pas toucher.
3. Ne jamais nettoyer l'intérieur de votre appareil, son couvercle, ses plateaux avec des outils comme une brosse dure, ou couteau. Ne pas utiliser de produits abrasifs, détergents ou produits liquides toxiques.
4. Nettoyez-les à l'eau savonneuse et frottez-les avec une brosse non métallique et séchez-les à l'aide d'un chiffon sec.
5. Nettoyer les surfaces vitrées avec des produits propres à cet usage.
6. Ne pas nettoyer votre appareil avec une machine à vapeur.
7. Nettoyer fréquemment les brûleurs ainsi que les tuyaux de gaz avec une brosse.
8. Nettoyer votre appareil de cuisson en vous assurant que tout soit bien refroidi.
9. Ne jamais utiliser des produits inflammables comme l'acide, dissolvant pendant le nettoyage de votre appareil de cuisson.
10. Ne pas laver les parties de votre appareil dans le lave-vaisselle.
11. Afin de nettoyer la porte extérieure de votre four, dévisser les vis fixées. Dévisser la porte du four, nettoyer et rincer, après séchage remonter la porte délicatement.

y 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6

J 1

glisser jouet lill 1

Aller à la page 2

.1oJ1 pao Jaaia jao 3

jglglllglgllll
