Type de produit	Table de cuisson gaz encastrable
Marque	Ardo
Modèle	F6V4X
Nombre de brûleurs	4
Brûleur rapide	3000 W (G20/G30)
Brûleur semi-rapide	1750 W (G20/G30)
Brûleur auxiliaire	1000 W (G20/G30)
Brûleur triple couronne	3800 W (G20/G30)
Gaz compatibles	G30/G31 (butane/propane) 28-30 mbar, G20 (gaz naturel) 20 mbar
Dimensions d'encastrement (L x P)	600-750 mm x 560 mm ou 900 mm x 820 mm (avec couvercle)
Poids approximatif	12 kg
Alimentation électrique	230 V ~ 50 Hz, mise à la terre obligatoire
Allumage	Automatique avec soupape de sécurité
Matériaux	Acier inoxydable, émail, verre (couvercle)
Nettoyage des brûleurs et grilles	Amovibles, lavables au lave-vaisselle
Nettoyage des surfaces émaillées	Éponge et eau savonneuse, éviter produits abrasifs
Nettoyage de l'acier inoxydable	Eau savonneuse, sécher avec un chiffon doux, utiliser produits spécifiques
Sécurité	Soupape de sécurité, arrêt automatique en cas d'extinction, couvercle en verre (ne pas chauffer fermé)
Classe énergétique	Classe 3 (conforme aux normes UE)
Pièces détachées	Buses, injecteurs, robinets disponibles en service après-vente
Réparabilité	Interventions par personnel qualifié uniquement

FOIRE AUX QUESTIONS - F6V4X Ardo

Comment allumer un brûleur sur la cuisinière Ardo F6V4X ?

Tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum (grande flamme) et appuyez sur le bouton. Maintenez la pression pendant environ 10 secondes après l'allumage pour activer la soupape de sécurité.

Que faire si la flamme s'éteint accidentellement ?

La soupape de sécurité coupe automatiquement l'arrivée de gaz après quelques secondes. Pour rallumer, remettez le bouton sur la position maximum et appuyez comme pour un allumage normal.

Comment nettoyer les brûleurs de la table de cuisson ?

Retirez les brûleurs et nettoyez-les avec une éponge et de l'eau savonneuse ou un détergent doux. Assurez-vous que les canaux de flamme ne sont pas obstrués. Les grilles peuvent être lavées au lave-vaisselle.

Quels types de gaz sont compatibles avec l'Ardo F6V4X ?

L'appareil est compatible avec le gaz naturel (G20, 20 mbar) et le gaz butane/propane (G30/G31, 28-30 mbar). Vérifiez l'étiquette sous l'appareil pour le réglage d'usine.

Puis-je utiliser des casseroles de tout diamètre ?

Non, adaptez le diamètre de la casserole à la puissance du brûleur : auxiliaire (10-14 cm), semi-rapide (16-18 cm), rapide (20-22 cm), triple couronne (24-26 cm). Cela évite le gaspillage de gaz et assure une cuisson optimale.

Comment convertir l'appareil pour un gaz différent ?

Le remplacement des buses et le réglage des by-pass doivent être effectués par un personnel qualifié conformément au tableau des caractéristiques techniques. Utilisez les injecteurs adaptés au nouveau gaz.

Quelles sont les dimensions d'encastrement nécessaires ?

Pour les modèles de largeur 600-750 mm, prévoyez une ouverture de 560 mm de profondeur ; pour le modèle 900 mm, 820 mm de profondeur (avec couvercle). Respectez une distance d'au moins 50 mm des parois voisines.

Comment fixer la table de cuisson lors de l'installation ?

Retournez l'appareil, appliquez le joint adhésif sur le bord extérieur, insérez la table dans l'ouverture et bloquez-la avec les crochets de fixation fournis en serrant les vis.

Que faire en cas d'absence d'électricité ?

Vous pouvez allumer les brûleurs avec des allumettes : tournez le bouton sur la position maximum (grande flamme) et approchez une flamme.

Comment entretenir les parties en acier inoxydable ?

Lavez avec de l'eau savonneuse et séchez avec un chiffon doux. Pour conserver le brillant, utilisez périodiquement des produits spécifiques pour acier inoxydable. Évitez les détergents agressifs et l'eau calcaire.

MODE D'EMPLOI F6V4X Ardo

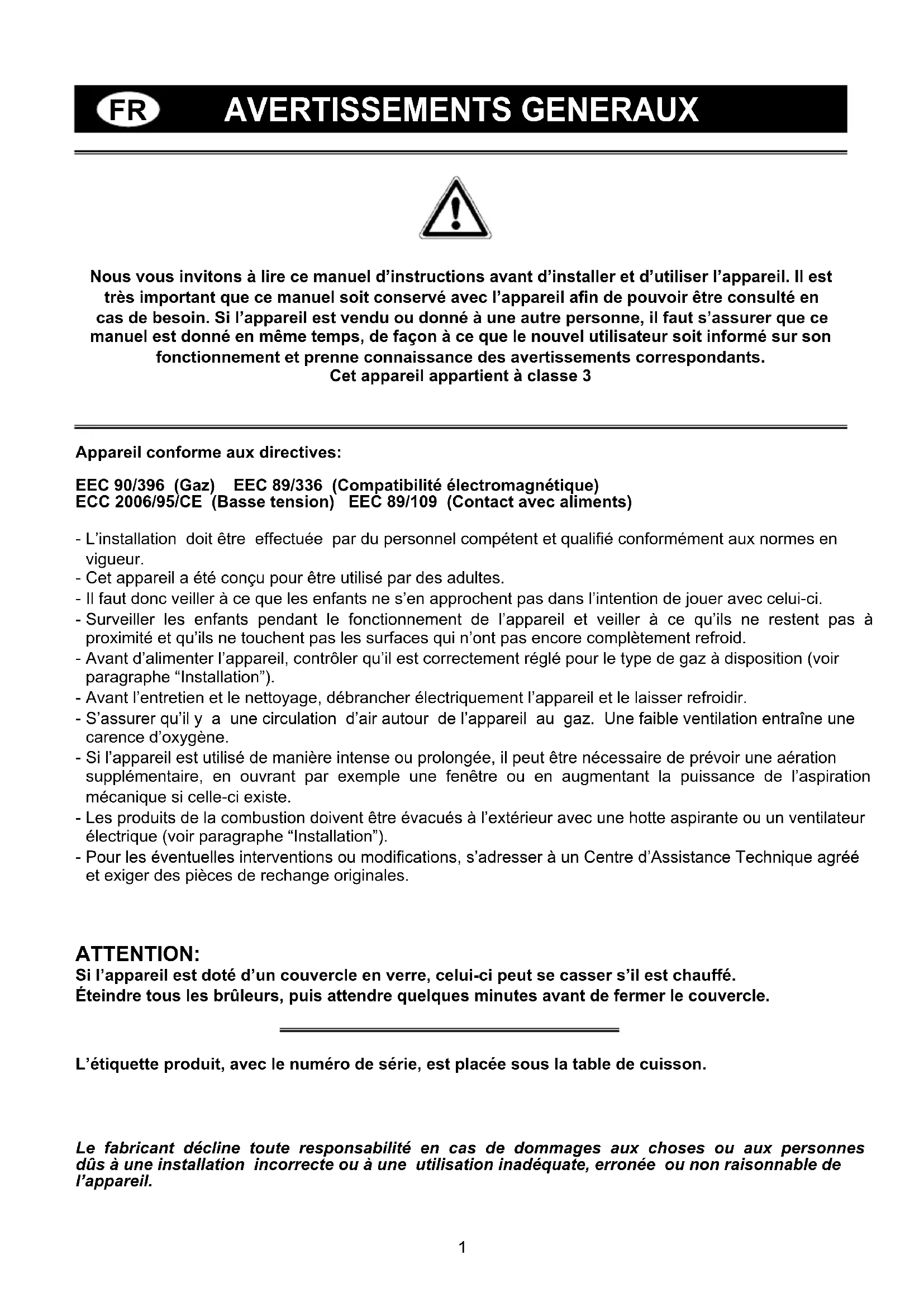

Nos you invitons à dire ce manuel d'instructions avant d'instituter et d'utiliser l'appareil. Il est très important que ce manuel soit conservé avec l'appareil afin de pouvoir être consulté en cas de besoin. Si l'appareil est vendu ou donné à une autre personne, il faut s'assurer que ce manuel est donné en même temps, de façon à ce que le nouvel utilisateur soit informé sur son fonctionnement et prenne reconnaissance des avertissements correspondants.

Cet apparéil appar pent à classe 3

EEC 90/396 (Gaz) EEC 89/336 (Compatibleé electromagnétique)
ECC 2006/95/CE (Basse tension) EEC 89/109 (Contact avec alimentés)

• L'installation doit être effectuee par du personnel competent et qualifie conformement aux normes en vigueur.
• Cét apparéil a été concu pour être utilisé par des femmes.
• Il faut donc veiller à ce que les enfants ne s'en approchant pas dans l'intention de jouer avec celui-ci.
• Surveiller les enfants pendant le fonctionnement de l'appareil et veiller à ce qu'ils ne restent pas à proximé et qu'ils ne touchent pas les surfaces qui n ont pas encore complètement refroid.
• Avant d'alimenter l'appareil, contrôle qu'il est correctement regle pour le type de gaz à disposition (voir paragraphe "Installation").
• Avant l'entretien et le nettoyage, débrancher électriquement l'appareil et le laisser refroidir.
• S'assurer qu'il y a une circulation d'air autour de l'appareil au gaz. Une faible ventilation entraîne une carence d'oxygené.
• Si l'appareil est utilisé de manière intense ou prolongée, il peut être nécessaire de prévoir une aération supplémentaire, en ouvrant par exemple une fenêtre ou en augmentant la puissance de l'aspiration mécanique si celle-ci existe.
• Les produits de la combustion doivent être evacués à l'extérieur avec une hotte aspirante ou un ventilateur électrique (voir paragraphe "Installation").
• Pour les éventuelles interventions ou modifications, s'adresser à un Centre d'Assistance Technique agrée et exiger des pieces de rechange originales.

ATTENTION:

Si l'appareil est doté d'un couvercle en verre, celui-ci peut se casser s'il est chauffé. Éteindre tous les brûleurs, puis attendre quelques minutes avant de fermer le couvercle.

L'étiquette produit, avec le numéro de série, est placée sous la table de cuisson.

Le fabricant decline toute responsabilité en cas de dommages aux choses ou aux personnes dus à une installation incorrecte ou à une utilisation inadéquate, erronée ou non raisonnable de l'appareil.

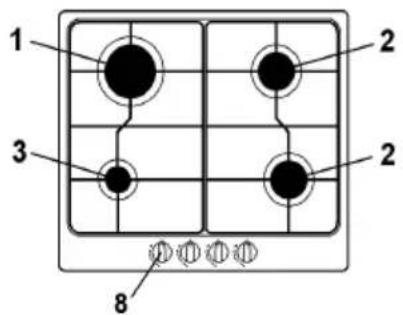

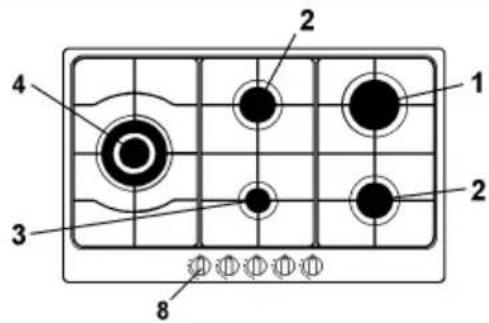

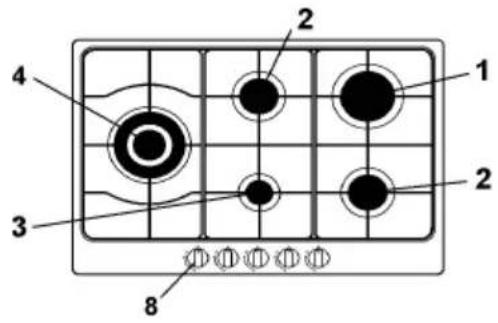

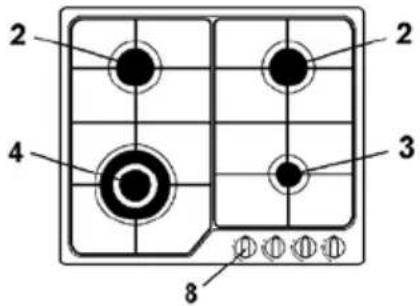

1 Bruleur rapide de 3000 W
2 Bruleur semi-rapide de 1750 W
3 Bruleur auxiliaire de 1000 W

4 Bruleur triple couronne de 3800 W 8 Bouton commande bruleur

TABLE DE CARATERISTIQUES TECHNIQUES

BRULEUR		GAZ	PRESSION DE SERVICE	DEBIT		DIAMÉTER INJECTOR	DIAMÉTER BY PASS ROBINET	DEBIT CALORIFIQUES (W)
N°	DESIGNATION mbar g	h L/h 1/100 mm	1/100 mm Max. Min.
1	RAPIDE	G30 - G31 28	- 30 225		-	85	42 3000	950
		G20	20	-	290	115Y	Reg.	3000	950
2	SEMI-RAPIDE	G30 - G31 28	- 30 126		-	65	31 1750	600
		G20	20	-	165	97Z	Reg.	1750	600
3	AUXILIAIRE	G30 - G31 28	- 30 71		-	50	27 1000	450
		G20	20	-	99	72X	Reg.	1000	450
4	TRIPLE COURONNE	G30 - G31 28	- 30 278		-	98	60 3800	2100
		G20	20	-	367 1	35K	Reg.	3800	2100

Ce produit est conforme à la Directive EU 2002/96/EC.

Le logo « poubelle barrée » figurant sur l'appareil indique qu'au terme de son cycle de vie, cet apparéil doit être, non seulement traité séparément des déchets domestiques, mais aussi remis à un centre de récapération pour équipements electriques et Electroniques ou bien au revendeur lors de l'achat d'un apparéil neuf équivalent.

Une fois l'appareil au terme de son cycle de vie, l'utiliseur est tenu de le remetre aux structures de récapération prévues à cet effet, sous peine des sanctions prévues par la législation en vigueur en matière de déchets. Une collecte sélective adéquate permettant d'envoyer l'équipement éliminé au recyclage, au traitement et à l'élimination compatible sur le plan environnemental contribue à éviter de possibles effets négatifs sur l'environnement et la santé et facilité le recyclage des matériaux dont le produit est constitué. Pour plus de détails quant aux systèmes de récapération disponibles, s'adresser au service local charge de l'élimination des déchets ou au magasin où l'équipement a été acheté. Les producteurs et les importateurs respecteront leurs obligations en vue du recyclage, du traitement et de l'élimination compatible sur le plan environnemental aussi bien directement qu'en participant à un système collectif.

Le fabricant decline toute responsabilité pour les eventuelles inexactitudes, imputables à des erreurs d'impression ou de transcription, continues dans ce manuel. Il se reserve le droit d'apporter à ses produits toutes les modifications qu'il estimaera opportunes, sans nuire aux caractéristiques essentielles de fonctionnement et de sécurité.

INSTRUCTIONS POUR L'UTILISATEUR

Toutes les opérations relatives à l'installation, au réglage et à l'adaptation au type de gaz disponible doivent être effectuées par du personnel qualifié, conformément aux normes en vigueur. Les instructions spécifiques sont reportées dans la partie du manuel réservée à l'installateur.

UTILISATION DES BRULEURS

Le symbole appliqué par sérigraphie à côté du bouton indique àquel brûleur celui-ci correspond.

Allumage automatique sans soupape de sécurité

Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.

Allumage automatique avec soupape de sécurité

Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.

Une fois l'allumage obtenu, maintainir le bouton appuyé pendant environ 10 secondes.

Utilisation des brûleurs

Pour obtenir un rendement optimal sans gaspillage de gaz, il est important que le diamètre de la casserole soit adapté au potentiel du brûleur (voir tableau ciaprés), de façon à éviter que la flamme sorte du fond de la casserole (fig. 2).

Utiliser le début maximal pour amener rapidement à ébullition les liquides et le début réduit pour rechauffer les aliments ou pour maintainir l'ébullition.

Toutes les positions de fonctionnement doivent etre choisies entre celles de maximum et de minimum et jamais entre celle de maximum et le point de fermetre.

Pour interrompre l'alimentation en gaz, tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position de fermeture.

En cas d'absence d'énergie électrique, il est possible d'allumer les brûleurs avec des allumettes en positionnant le bouton sur le point d'allumage (grande flamme, fig. 1).

Brûleurs Puisance	ce (W) Ø Casseroles
Auxiliaire	1000 10 - 14 cm
Semi-rapide	1750 16 - 18 cm
Rapide	3000 20 - 22 cm
Triple couronne	3800 24 - 26 cm

Avertissements

• Contrôler toujours que les boutons sont sur la position "fermé" (voir fig. 1) quand l'appareil ne fonctionne pas.
• Si la flamme s'eteint accidentellement, après quelques secondes, la soupape de sécurité interrompt automatiquement l'arrivée du gaz. Pour rétablit le fonctionnement, reporter le bouton au point d'allumage (grande flamme, fig.1) et appuyer sur le bouton.
• Pendant la cuisson avec des graisses et des huiles, faire particulièrement attention car celles-ci, si elles sont surchauffees, peuvent s'enflammer.

• Ne pas utiliser de vaporisateurs près de l'appareil en fonction.

• Il ne faut pas poser sur les brûleurs des casseroles instables ou déformées afin d'éviter des accidents de renversement ou de débordement.

• S'assurer que les poignées des casseroles soient positionnées correctement.
• Quand on allume le brûleur, contrôle que la flamme est régulière; abaiser toujours la flamme ou l'éteindre avant d'enlever la casserole.

NETTOYAGE

Avant toute opération de nettoyage, débrancher l'appareil du réseau d'alimentation électrique.

Il est conseilé d'opérer quand l'appareil est froid.

Parties émailées

Les parties émailées doivent être nettoyés avec une éponge et de l'eau savonnexe ou avec un détergent léger.

Ne pas utiliser de produits abrasifs ou corrosifs.

Eviter que les substances comme le jus de citron, la tomate, l'eau salée, le vinaigre, le café et le lait restent pendant longtemps sur les surfaces émaillées.

Parties en acier inoxydable

Des taches peuvent se former sur l'acier inox s'il reste longtemps en contact avec de l'eau calcaire ou des détergents agressifs.

Il est conseilé de laver avec de l'eau savonneuse et de secher avec un chiffon doux.

Le brillant se garde en utilisant périodiquement des produits chimiques spécifiques se trouvant dans le commerce.

Brûleurs et grilles

Ces parties peuvent être enlevées pour faciliter le nettoyage.

Les brûleurs doivent être nettoyés avec une éponge et de l'eau savonnexe ou avec un détergent léger, bien essuyés et remis parfaitement dans leur siège. Contrcler que les canaux de répartition des flammes ne sont pas bouchés.

Vérifier que la sonde de la soupape de sécurité et l'électrode d'allumage sont toujours bien propres afin de garantir un fonctionnement optimal.

Les grilles peuvent etre lavées en lave-vaisselle.

Robinets de gaz

L'eventuel graissage des robinets doit etre effectue exclusivement par du personnel spécialise.

Si les robinets de gaz deviennent difficiles à tournier ou ont un fonctionnement anormal, appeler le Service d'Assistance.

INSTRUCTIONS POUR L'INSTALLATEUR

AVERTISSEMENT IMPORTANT

LES OPERATIONS REPORTES CI-APRES DOIVENT ETRE EXECUTES DANS LE RESPECT DES NORMES EN VIGUEUR, EXCLUSIVEMENT PAR DU PERSONNEL QUALIFIE. LE FABRICANT DECLINE TOUTE RESPONSABILITE POUR LES DOMMAGES AUX PERSONNES, ANIMAUX ET CHOSES DERIVANT DU NON-RESPECT DE CES DISPOSITIONS.

INSTALLATION

Montage de la table de cuisson

L'appareil est fabriqué pour être encastré dans des meubles résistant à la chaleur.

Les parois des meubles doivent résister à une température de 75^ en plus de la température ambiente, conformément aux normes européennes.

L'appareil est de type "Y", c'est-à-dire qu'il peut être installé avec une seule paroi latérale, à droite ou à gauche de la table de cuisson.

Eviter d'installer l'appareil à proximé de matérielux inflammables comme des rideaux, des torchons, etc..

Pratiquer une ouverture, dans le plateau du meuble, des dimensions indiquées en fig. 3, en respectant une distance d'au moins 50mm entre le bord de l'appareil et les parois voisines.

MODELE	L (mm) P (mm)
600 - 750 560 480	- 490 (*)
900 820 480 -	490 (*)

(*) Dimension nécessaire pour l'installation avec couvercle.

En cas de présence d'une armoire murale au-dessus de la table de cuisson, il faut prévoir une distance minimale de 760 mm entre celle-ci et le plan de travail. Il est conseilé d'isoler l'appareil du meuble se trouvant audessous avec un séparateur en laissant un espace de dépression d'au moins 10 mm (fig. 4). En cas d'encastrement sur une base avec four, il faudra s'assurer que l'installation réponde aux normes de sécurité Il faudra en particulier veiller à ce que le cable électrique et le tuyau d'alimentation soient places de façon à ce qu'il n'entrent pas en contact avec les parties chaudes de l'enveloppe du four. De plus, en cas d'installation au-dessus d'un four encastré sans ventilation de refroidissement, il faudra prévoir, pour有關ir une aération adequate, des prises d'air avec entree par le bas d'au moins 200m^2 et sortie dans la partie supérieure d'au moins 6cm^2

Fixation de la table de cuisson

Chaque table de cuisson est accompagnée d'un joint spécial. De plus, une série de crochets à utiliser pour la fixation de la table est également fournie. Le type

de crochet de fixation (crochet A ou crochet B) est fourni en fonction du type de fond. Pour l'installation, professionnel de la façon suivante:

• Enlever les grilles et les brûleurs de la table de cuisson.
• Retourner l'appareil et appliquer le joint adhésif S le long du bord externe du verre (fig. 5).
• Insérer et positionner la table de cuisson dans l'ouverture pratiquée dans le meuble et la bloquer avec les vis V des crochets de fixation G (fig. 6/6A).

Piece d'installation

Cet apparéil n'est pas équiné d'un dispositif d'évacuation des produits de la combustion; il est donc nécessaire d'évacuer les fumées vers l'extérieur en utilisant une hotte ou un ventilateur électrique qui soit mis en marche à chaque fois que l'on utilise l' apparéil.

La pièce ou est installé l'appareil doit avoir un afflux d'air naturel pour la combustion régulière du gaz et pour la ventilation de la pièce : le volume d'air nécessaire ne doit pas être inférieur à 20m^3 . L'afflux d'air doit s'effectuer par une ouverture permanente pratiquée sur les murs de la pièce et communicatore avec l'extérieur.

La ventilation peut également provenir d'une piece contiguè, dans ce cas respecter les normes en vigueur à ce sujet.

Les ouvertures doivent avoir une section minimale de 200cm^2

Branchement gaz

S'assurer que l'appareil est ajustat pour le type de gaz disponible; pour cela se referrer a l'etiquette placee sous l'appareil ou a cette reporte sur la derniere page de ce manuel.

Opérer conformément aux instructions reportées au paragraphe "transformations gaz et réglages" pour l'eventuelle adaptation à des gaz différents.

L'appareil doit être raccordé à l'installation du gaz en utilisant des tubes métalliques rigides ou avec des tuyaux flexibles en acier à paroi continue conformes aux normes en vigueur.

Certains modèles sont équipés de systèmes cylindriques A et coniques B pour le raccordement au gaz (fig. 7). Sélectionnéz le type ajustat pour un raccordement optimal.

Le raccordement ne doit pas provoquer de

INSTRUCTIONS POUR L'INSTALLATEUR

solllicitations à la rampe de gaz.

Une fois l'installation terminée, contrôler

l'étanchéité des raccordements avec une solution savonneuse.

Branchement électrique

Le branchement au réseau électrique doit être exécuté par du personnel qualifié conformément aux normes en vigueur.

La tension de l'installation électrique doit correspondre à celle indiquée sur l'étiquette située sous l'appareil. Vérifier que l'installation est équipée d'un branchement à la terre efficace conformément aux normes et aux dispositions de loi. La mise à la terre est obligatoire.

Si l'appareil est sans fiche, appliquer au cable d'alimentation une fiche normalisée.

Il est possible d'effectuer directement le branchement au réseau électrique en interpolant un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

TRANSFORMATIONS GAZ ET REGLAGES

Remplacement des buses

Si l'appareil est prévu pour un type de gaz différent de celui disponible, il faut replacer les buses des brûleurs.

Lechioix des buses à remplacer doit être fait selon le tableau "caracteristiques techniques" annexé.

Proceder ensuite de la maniere suivante:

• Enlever les grilles et les brûleurs.
• Avec une clé droite L, dévisser la buse U (fig. 8) et la remplacer par la buse ajusté.
• Bloquer énergiquement la buse.

Réglage des brûleurs

Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passage rapiè de la position de maximum à celle de minimum.

Si ce n'est pas le cas, il faut regler le minimum de la manière suivante:

• Allumer le brûleur;
• Tournier le robinet jusqu'à la position de minimum (petite flamme);
• Enlever le bouton de la tige du robinet;
• Introduire un tournevis à pointe plate dans le trou F du robinet (fig. 9-9/A) et tourner la vis by-pass jusqu'à rou réglage correct du minimum.

Pour les brûleurs fonctionnant au gaz G30, la vis by-pass doit être complètement vissee.

ENTRETIEN

Remplacement cable d'alimentation

En cas de remplacement du cable d'alimentation, il faut utiliser un cable conforme aux normes du type H05VV-F ou H05RR-F de section 3 × 0.75 ~mm^2 .

Le branchement au bornier doit etre effectue comme indiqued en fig.10-10/A:

cable L marron (phase)

cable N bleu (neutre)

cable vert-jaune (terre)

Le fabricant decline toute responsabilité pour les événuelles inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans ce manuel. Il se reserve le droit d'apporter à ses produits toutes les modifications qu'il estimera opportunes, sans nuire aux caractéristiques essentielles de fonctionnement et de sécurité.
