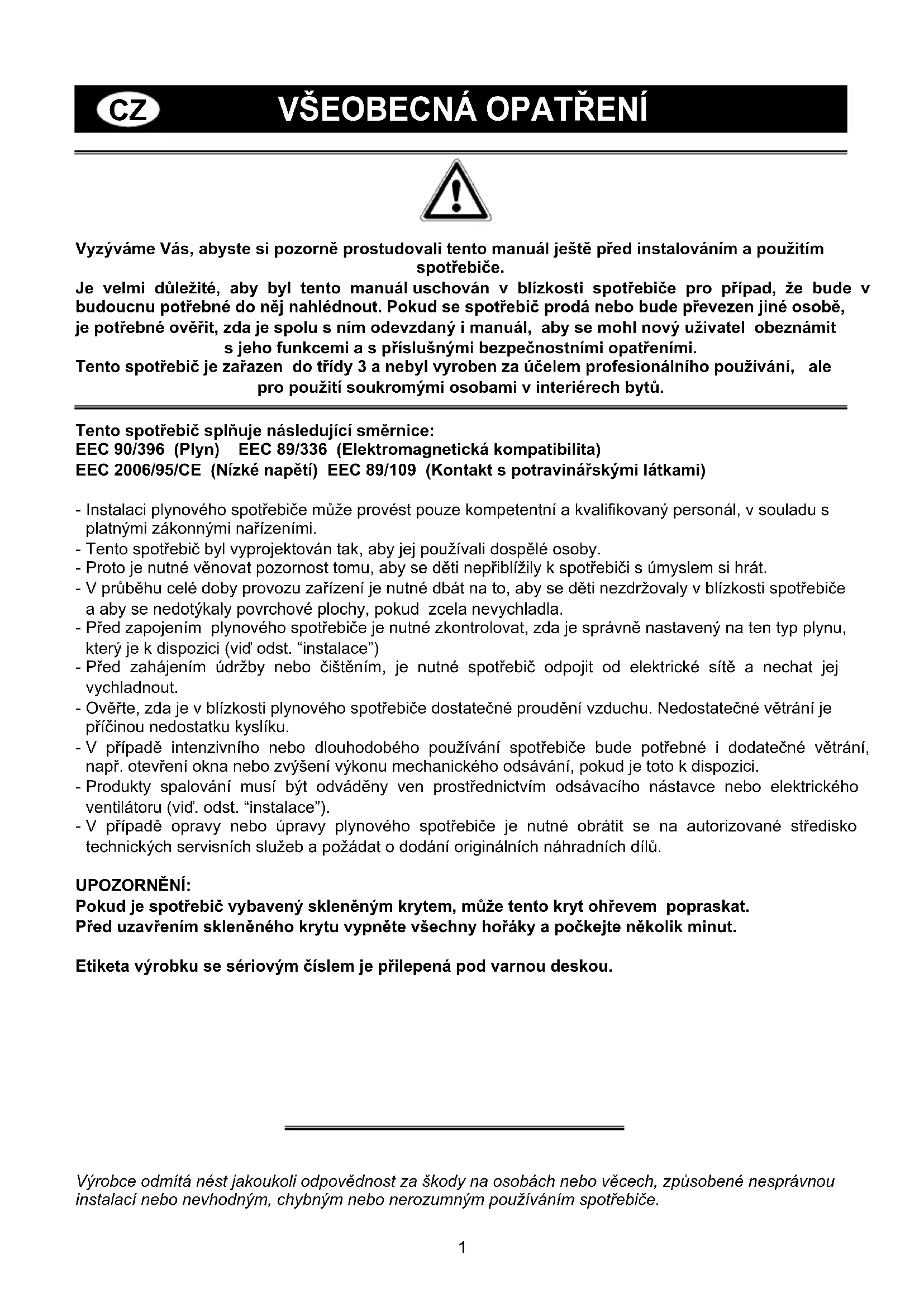

NÁVOD K OBSLUZE F6V4X Ardo

Vyzyväme Vás, abyste si pozorné prostudovaliarto manuál jestě préd instalovámim a použitím spotřebieč.

Je velmi dulezité, aby byl tento manual uschován v blizkosti spotbrebice pro pripad, ze bude v budoucnu potbrenbé do nej nahlednout. Pokud se spotbrebic prodá nebo bude prevezen jiné osobe, je potbrebné overit, zda je spolu s nim odevzdaný i manual, aby se mohl novy uživotel obeznámits jeho funkcem i s príslušnymi bezpečnostními opatřnémi.

Tento spotbrebic je zaazen do tridy 3 a nebyl vyroben za ucelem profesionalniho pouzivani, ale pro pouziti soukromymi osobami v interierech bytu.

Tento spotbrebic splnju nasledujici smernice:

EEC 90/396 (Plyn) EEC 89/336 (Elektromagneticka kompatibilita)

EEC 2006/95/CE (Nizké napěti) EEC 89/109 (Kontakt s potravinářskými látkami)

• Instalaci plynového spotřebiče může provost pouze kompetentní a kvalifikovaný personal, v souladu s platnymi zákonnými nařízeními.
• Tento spotbrebič byl vyprojektován tak, aby jej používali dospělé osoby.
• Proto je nutné věnovat požornost tomu, aby se déti nepříblížíly k spotřebiči súmyslem si hrát.
• V prubehu celé doby provozu zařizení je nutné dbát na to, aby se děti nezdržovaly v blízkosti spotřebiece a aby se nedotýkaly povrchové plochy,Pokud zcela nevychladla.
• Pred zapojenim plynového spotřebie je nutné zkontrolovat, zda je správně nastavený na ten typ plynu, ktery je k dispozici (vid odst. "instalace")
• Pred zahajenim udrzby nebo cistelnim, je nutné spotbrebic odpojit od elektrické sítě a nechat jej vychladnout.
• Ovebre, zda je v blizkosti plynového spotbrebiče dostatečné prouděné vzduchu. Nedostatečné větrání je prícinou nedostatku kyslíku.
• V priadě intenszivniho nebo dlouhodobého používání spotřebiče bude potřebné i dodatečné větrání, napr. otevřeni okna nebo zvyšeni vykonu mechanického odsávání,Pokud je toto k dispozici.
• Produktory spalovani musi byt odvadeny ven prostrednictvim odsavacho nastavce nebo elektrickeho ventilatoru (vid. odst. "instalace").
• V pripadě opravy nebo úrpavy plynového spotřebieče je nutné obrátit se na autorizované středisko technických servisních služeb a požádat o dodání originálnínich nahradnínch dīlú.

UPOZORNÉNI:

Pokud je spotbreic vybaveny sklenenym krytem, muze tento kryt ohrevem popraskat.

Pred uzavrenim skleneného krytu vypněte vsechny hořáky a počkejte několik minut.

Etiketa vyrobku se sériovym cislem je prilepená pod varnou deskskou.

Vyrobce odmita nest jakoukoli opovednost za skody na osobach nebo vcech, zpusobene nespravnou instalaci nebo nevhodnym, chybnym nebo nerozumnym pouzivanim spotrebice.

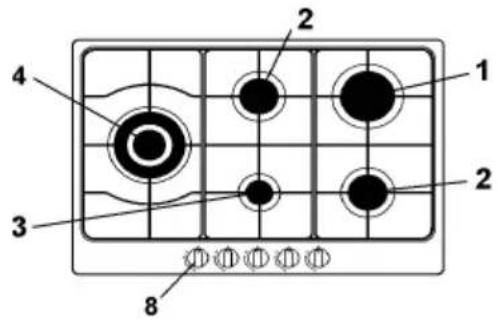

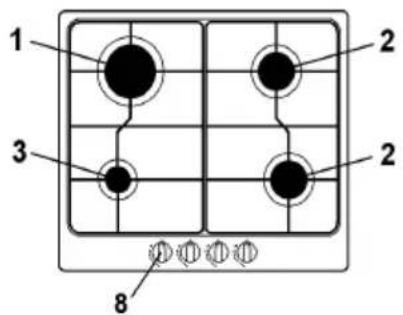

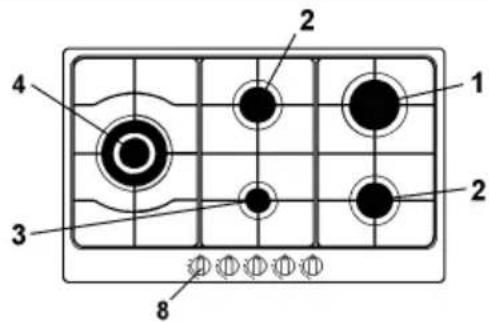

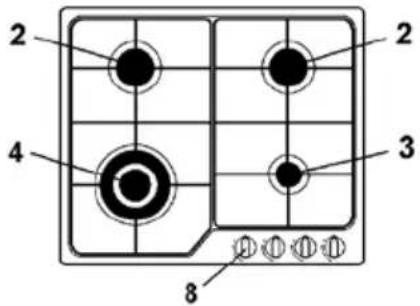

1 Rychly (turbo) horák na 3000 W
2 Polorychly hořák na 1750 W
3 Pomocny hořák na 1000 W

4 trojity korunkovy hořák na 3800 W
8 regulačni ovladaci kolečko hořáku

TABULKA - TECHNICKÉ PARAMETRY

HOŠÁKÉY		PLYN g/h L/h 1/100	PROVOZ. TLAK mm 1/100 mm	TEPELNÍVÍKON		PRÜMÈR TRYSKY	PRÜMÈR BY-PASS VENTILU	TEPELNÍVÍKON
č.	POMENOVANI mbar			Max. M	n.
1RYCHLY (turbo)		G30 - G31 2 G20	B - 30 225 -85 42 20	-	3000 290	950 115Y	Reg.	3000	950
2POLORYCHLY		G30 - G31 2 G20	B - 30 126-65 31 20	-	1750 165	600 97Z	Reg.	1750	600
3 POMOCNÍ		G30 - G31 G20	28 - 30 20	71	-	50 72X	27 Reg.	1000 1000	450 450
4	TROJITÍ KORUNKOVÍ	G30 - G31 2 G20	B - 30 278 -98 60 20	-	3800 367	2100 135K	Reg.	3800	2100

Tento vyrobek odpovidá nařizením Směrnice EU 2002/96/EC.

Symbol prśkrtnuteho odpadkového koš umistěné na spotřebiči udáva, ze vyrobek po uplynuti své doby zivotnosti vzhledem k tomu, ze musí byt zlikvidován odděleně od jiného domáciho opadu, musí byt odvezden do sběrného střediska odpadovych elektrických a elektronickích zařizení, nebo pri koupí ekvivalentního nového spotřebiče musí byt odevzdán prodejci.

Uživatel je odpovědný za odevzdáni spotřebiče po skončeni jehoŽivotnosti do príslušného sběrného dvora, pod hrozbou penalizace určcene platnám i legislativnimi naživeními o opdadech. Príslušné sber separovaného oppadu pro následné zahájení recyklace a likvidace v souladu s ochranouŽivotného prostředi, prispíva k zabràněi možnych negativnich učinku naŽivotné prostředi, na zdravá napomáhá pri recyklaci materialú, ze kterych je vyrobek složeny. Pro podrobnějs informace v souvislosti se sběrném systémem, který je k dispozici, se obratte na lokálné sbernou sluzbu likvidujíci oppad, nebo obchod, ve kterém byl spotřebič zakoupen. Vyrobci a dovozci jsou odpovědný za zabezpečeni recykovány a likvidaci v souladu s ochranouŽivotného prostředi, bud prémo, nebo prostřednictvim spolučasti na kolektivním systému.

POKNY PRO UZIVATELE

Je tbreba, aby vsechny cinnosti spojené s instalaci, nastavenim a prizpúsobenim spotrebice na typ plynu, ktery je k dispozici, vykonával kvalifikovany personal podle platnych zákonnych nařizení.

Specifieké pou popsány v casti manuálu urcené pro servisni techniky provadějici odbornou instalaci.

POUZITI HORAKU

Semigrafická symbolika vedle ovladacich regulačnich koleček udáva souvislost mezi regulačním kolečkem a hořákem.

Automaticke zapnuti bez použiti ventilu

Príslušné regulačni ovladaci kolečko otočte proti směru chodu hodinovych rucicek, až do maximální polohy (velký plamen - Obr.1) a potom kolečko stisknéte.

Automaticke zapnuti s pouzitim ventilu

Príslušné regulačni ovladaci kolečko otočte proti směru chodu hodinovych ručićek, až do maximálné polohy (velký plamen - Obr.1) a potom kolečko stisknéte. Po zapálení plamene kolečko jestě pridržte stisknute po dobu cca 6 sekund.

Použití hořákú

Pro dosaženi maximálniho vyuziti plynového spotřebie bez zbytečného plýtváni plynem, je duležité, aby prüměr hrnce byl priměřeny vykonnosti hořáku (viz následujíci tabulka), tak, aby se zabrnilo tomu, ze plamen bude vycházet mimo dno hrnce (Obr.2). Použiti maximálniho vykonu na rychlé privedení kapalin k varu a snizeného vykonu na ohřivání jidel nebo udržovány VARU.

Vsechny funkcn polohy se musi zvolit mezi maximn a minimn polohou, nikdy ne mezi maximn polohou a bodem uzavreni. Pro preruseni privodu plynu je tfeba pretocit regulacn ovladaci kolecko po smru hodinovych ruicek do polohy uzavreni.

V pripadé vypnuti privodu elektrické energia je moźné hořaky zapálit pomoci zapalek s nastavením regulačniho ovladaciho kolečka do polohy zapälení (velký plamen - Obr.1).

Hořaky Výkony (W) Ø Hrnce
Pomocný 1000 10 -	14 cm
Polorychlý 1750 16 -	18 cm
Rychlý (turbo) 3000	20 - 22 cm
Trojitý korunkový 38	00 24 - 26 cm

Upozornéni:

-Vzdy zkontrolujte, zda jsou regulačni ovladaci kolečka v uzavréné poloze (vid' Obr.1),Pokud spotřebic není zapnuty.
- V pr ip ad e ná ho dn éh o zh as nu tí pl am en e bezpečnostní ventil po několika sekundách automaticky prerúši prívod plynu. Pri opětovném zapnutí spotřebieče je třeba regulačné ovládací

kolečko nastavit do bodu zapálení (velký plamen - Obr.1) a stlačit.

• V prüběhu vařeni s tuky nebo oleji bud'te maximálne obezřétrni, protoze tyto se pri zvyşene teplote ohrevu mohou zapálit.
  -V blízkosti zapnutého plynového spotřebie nepoužívejte sprej.
• Na horak se nesmi klást nestabilni nebo deformovane hrnce, aby nedoslo k jejich prevraceni nebo spadnuti.
• Ovebre, zda jsou drzadla hrncu spravne umistena.
• Když se horák zapne, je nutno zkontrolovat, zda je plamen pravidelný a pred odlozením hrnce je vždy potřebné snížit plamen nebo jej vypnout.

CISTENI

Pred jakoukoli Činností spojenou s Čišěním plynového spotřebie je nutné jej odpojit od elektrické napájecísite. Doporučuje se pracovat pouze s vychladnutým spotřebiecem.

Smaltované casti

Smaltované Časti se mohou umyvat pouze houbou a mydlovou vodou, nebo s neagresivnim Čisticim prostředkem. Nepoužívejte abrazívní nebo korozívní Čstici produkty. Zabrańte, aby látky jak je citrónová š'táva, rajce, slaná voda, ocet, káva a mléko zustaly delsí dobu na smaltovaném povrchu.

Casti z nerezavějici oceli

Na nerezavějí cocii mohou zustat skvrny,Pokud by byla delsí dobu v kontaktu s tvrdou vapennouvodou nebo agresivnimi cisticimi prostředky.

Doporucje se umyt spotrebic mydlovou vodou a potom utrif suchou uterkou. Leskly povrch se udrzuje prostrednictvim periodického pouzivani vchodnych chemickych prostredku, které je mozné bezně zakoupit.

Horaky a mrizy

Tyto díly je možno vyjmout, aby se ulehčilo a zjednodusilo jejich vyčistěné. Horáky se mohou umývats houbou a mydlovou vodou, nebo neagresivním Čistićim prostředkem, potom se musí dūkladné vysusit a présné vložit do jejich sedel.

Zkontrolujte, zda kanáky na rozdělení plamene nejsou ucpány. Oveřte, zda sonda bezpečnostního ventilu a zapalovaci elektróda jsou vždy Čisté, aby byla zabezpečena jejich optimálné funkčnost. Mířsky je možné umývat i v myčce námobí.

Plynové ventily

Spotbreic byl vyrobeny tak,aby mohl byt
zabudovany do kuchynského nábytku odolného
vuči teplu.

Steny kuchynského nábytku musí byt odolné vúči teplotě o 75^ vyší, než je teplota okolniho prostředí, v souladu s evropskými zákonnými nařizeními.

Spotbrebič je typu "Y", muže být instalován jen s)\ jednou bočné pravou nebo levou stěnou varné\ desky.

Neinstalujte spotbrebič v blízkosti hořlavych materialů, jako jsou záclony, utěrky, a pod.

Na kuchynske nabytkové desce udělejte otvor s rozměry, které jsou uvedeny na Obr.3, pri Čemž je nutno dodržet vzdálenost minimálne 50 mm od okraje spotřebiček priléhajícim stěnám.

MODEL L (mm)	P (mm)
600 - 750 560 480	- 490 (*)
900 820 480 -	490 (*)

(*) Rozměry potřebné k instalovani krytu

V pripadé pritomnosti visute strisky nad varnou deskou musite počitat s minimánlí vzdálenosti 760 mm.

Doporucje sa izolovat spotbrebic od kuchynskeho nabytku, ktery je pod nim, prostrefnictvim separatoru a ponechat depresni prostor minimalne 10mm (Obr.4).

V pripadé nasunuti varné desky nad stojan trouby je tbreba postupovat podle príslušnych bezpečnostních opatřeni, aby byla zabezpečena instalace spotřebiece v souladu s bezpečnostními zákonnymi nařizeními. Mimořádnou pozornost je tbreba věnovat tomu, aby elektrický kabel a prívodní napajeci trabka byly umistěny tak, aby se nedostali do kontaku s teplými Častmi obaloveho plástě trouby. Mimo to, v pripadé instalace varné desky nad troubu bez hesilného ochlazovány, je nutné

pro umožněni dostatečného větráni zabezpečit
privedení vchodné vzduchové prípojky se vstupné
plochou mensí o minimálné 200 cm² a vystupné
plochou větěsí o minimálné 60 cm².

Uchycení varné desky

Každá varná deska je vybavená speciálné měsněním.

Kromě toho je dodaná série háčků, které se používaji na upevněni varné desky. Podle typu spodní Časti jsou dodány príslušné typy upinacích háčků (háček A nebo háček B). Postup pri instalaci je následujíci:

• Z varné desky vyberte mřížky a horáky.
• Převratte spotřebric a poděl vnějsího okrajen natáhněte těsněné S (Obr.5).
  -Vsuhte a upravte varnou desku v otvoru nabytkové skriinky a zablokujte ji pomoci sroubku V a zajistovacich hacku G (Obr.6/6A).

Mistnost na instalování

Tento spotbrebić není vybaven zařizením na odvádevi produktu spalování, proto je nutné odvadět vypary a zplodiny ven pomoci nástavce nebo elektrického ventilátoru, které se zapnou vždy, když se začne spotbrebić použivat. Mistnost, ve které bude spotbrebić instalován, musí mit prirozený privod vzduchu potbrenbého pro pravidelné spalování plynu a větrány mistristosti; objem potbrenbého vzduchu nesmí byt nižsí než 20 m³.

Privod vzduchu musi byt zajisten pomoci stalych otvoru vytrorenych ve stenach mistrosti spojené s exteriorem. Vetrani muzebyt zajisteno i z vedlejsi mistrosti; v takovem pripadepostupujte podle predpisuplatnych zakonnych naizeni.

Otvory musi mit minimálne prürez 200cm^2

Pripojen plynu

Ovebre, zda je spotbreic uzpusobeny pro typ plynu, ktery je k dispozici, viz etiketu pod spotbreicem. Pokud je nutne ho uzpusobit pro pouziti jinych plynu, postupujte podle pokynu uvedenych v odstavci "transformace plynu a nastaveni".

Nekteré modely jsou vybaveny dvěma prípojkami:)\ jednou valcovitou A, a jednou kuželovou B (Obr.7).\ Zvolte vchodnou prípojku v souladu s predpisy\ státu, ve kterém bude spotřebic instalován.\ Prípojení nesmí zpúsobovat zafěné plynového\ rozvodu.

Po ukončeni instalace spotřebiece je nutné zkontrolovat těsněni spojů pomoci mydlového roztoku.

Elektrické pripojeni

Pripojeni na elektrickou Rozvodnou sít musi provest vyhradne kvalifikovaný personal v souladus platnymi zákonnymi nařizeními.

Napěti elektrického spotřebiece musí opodvát alektrickému napěti, které je uvedeno na etiketě pod spotřebiecem.

Zkontrolujte, zda je elektrické zařizení vybaveno učinným uzemnovacim prvkem, podle zákonnych predpisù a ustanoveni. Uzemnéni spotřebiece je povinne.

Pokud spotbrebić nemo zastrčku, je treba namontovat na napajeci elektrický kabel normalizovanou zastrčku. Je możné provést pripojení primo kelektrické siti, vlozením vicepóloveho vypínače, jehoz vdalenost otvirání kontaktů je minimálne 3 mm.

TRANSFORMACE PLYNU A NASTAVENI

Vymena trysek

Pokud je spotbrebic nastaveny pro jin'y typ plynu, než je plyn, který je k dispozici, bude potbreba vymenit trysky hořák.

Vyber trysek na vymenu se musi provest podle dale uvedenych tabulek "technickych parametr".

Postup vymeny je nasledujici:

• Sejměte mřížky a hořáky.
• Pomoci kliche L uvolnete trysku U (Obr.8) a vymene ji za odpovidajic trysku.
• Potom trysku pevné zajistete.

Nastavení horákù

Nastaveni minimániho plamene musí byt vždy
presné a plamen musí zústat zapálený i pri drsném
prechodu z maximálí pozice do minimálí pozice.
Pokud tomu tak není, je třeba nastavit minimálí
plamen podle nasledujíciho postupu:

-Zapnete horak;
-Tocte ventilem az do polohy minimalnho plamene (maly plamen);
- Stáhněte regulačné ovladaci kolečko z týceventilu;
- Nasunte križový sroubovák do otvoru F ventilu (Obr.9-9/A) a točte sroubem by-pass až po správné nastavení minimálné polohy plamenu.

U horaku, které pracujs plynem G30 musi byt sroub by-pass dotahnuty uplné.

UDRZBA

Vyměna napájecího elektrického kabelu

V pripe de ymény napajeciho elektrického kabelu, je nutné použit normalizovany kabel typ H05W-F nebo H05RR-F s prürezem 3× 0,75mm^2

Připojení na svorkovnici se provede podle zobrazenia na obr.10 a 10/A:

kabel L hnédy (faze)

kabel N modry (nulovani)

kabel zeleno-žlutý

(uzemněni)

Vyrobce odmita nest jakoukoli zodpovednost v priadé moznych nepresnosti, ke kterym došlo chybam i v tisku nebo prepisu v toto manuálu. Vyrobce si vyhrazuje pravo na zavedeni jakychkoli uprav na vlastnich produktech,Pokud to povazuje za vchodné,bez poškození duležitych funkčnich a bezpečnostnich vlastnosti.

Etiketa vyrobku so sériovym cislom je prilepená pod varnou doskou.

Automaticke zaputie s použitím ventila

Horákny Výkony (W) Ø Hrnce
Pomocný 1000 10	- 14 cm
Poloríchly 1750 16	- 18 cm
Rychly (turbo) 300	20 - 22 cm
Trojitý korunkový 3	800 24 - 26 cm

Upozornenie:

Každá varná doska je vybavená speziálnym tesnením.

Elektrické pripojenie

Pripojenie na elektricku rozvadzaciu siet musi vykonat'iba kvalifikovany personal a v sulade s platnymi zakonnymi nariadeniami.

Postup vymeny je nasledovný:

-Zlozte mriezkya a horaky.
- Pomocou kluca L uvolnite trysku U (Obr.8) a vymene je za odpovedajucu trysku.
- Potom trysku silne zaistite.

Nastavenie horakov

Výmena napájacieho elektrického kábla

káblik L hnedý (fáza)

káblik N modrý (nulovaci)

káblik zeleno-žltý (uzemnenie)
