3BH714XP - Hotte BALAY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 3BH714XP BALAY au format PDF.
| Caractéristique | Détails |
|---|---|
| Type de hotte | Hotte décorative |
| Dimensions | Largeur : 70 cm |
| Débit d'air | Jusqu'à 700 m³/h |
| Niveaux de puissance | 3 niveaux de puissance + mode intensif |
| Éclairage | Éclairage LED |
| Filtre à graisse | Filtre métallique, lavable au lave-vaisselle |
| Installation | Installation murale |
| Consommation énergétique | Classe énergétique : A |
| Niveau sonore | Max 65 dB |
| Fonctionnalités supplémentaires | Mode recyclage avec filtre à charbon (non inclus) |
| Maintenance | Nettoyage régulier des filtres, remplacement des filtres à charbon si utilisé en mode recyclage |
| Sécurité | Protection contre la surchauffe |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - 3BH714XP BALAY
Questions des utilisateurs sur 3BH714XP BALAY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice 3BH714XP - BALAY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 3BH714XP de la marque BALAY.
MODE D'EMPLOI 3BH714XP BALAY
Filtro antigrasa de fieltro :

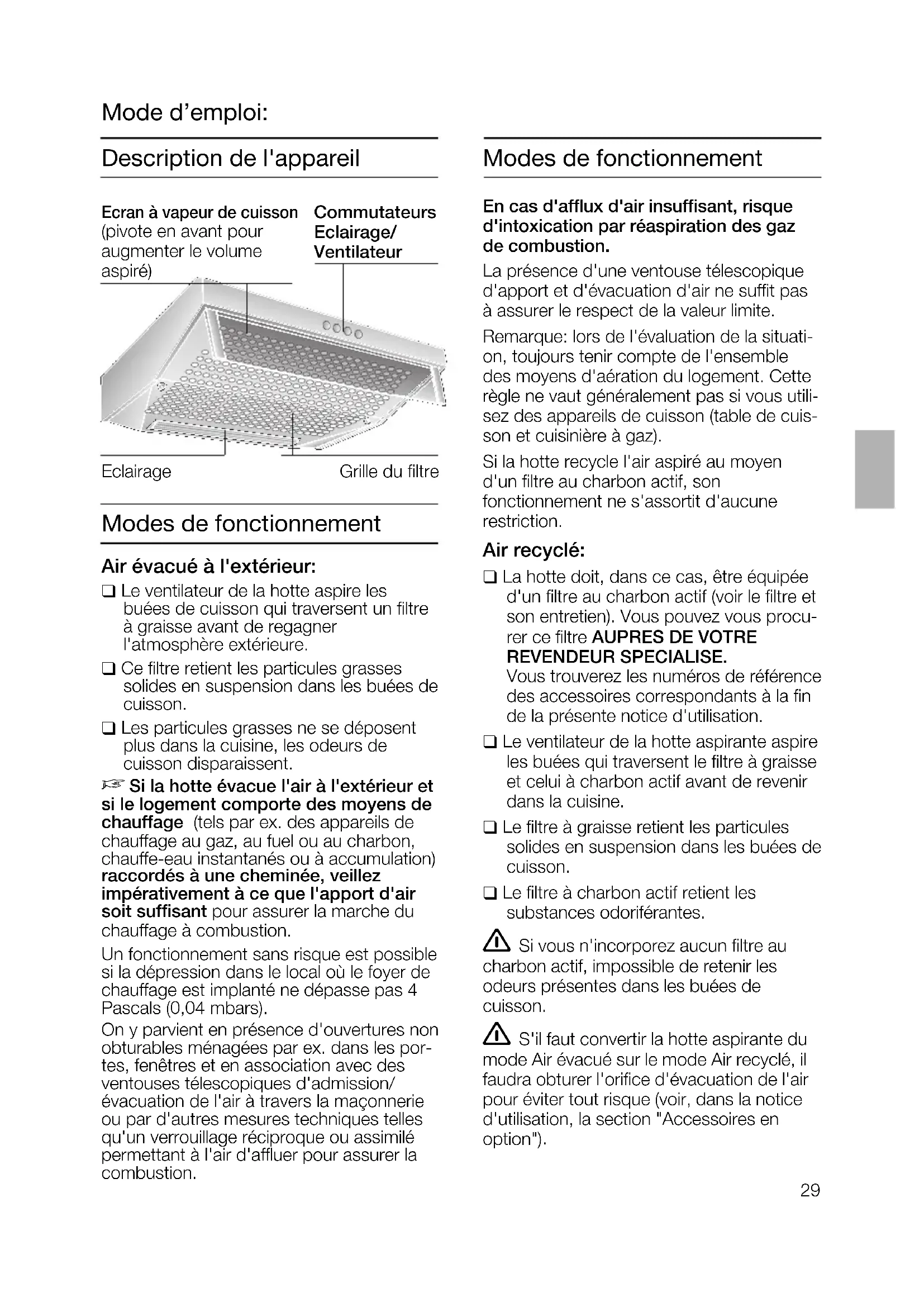

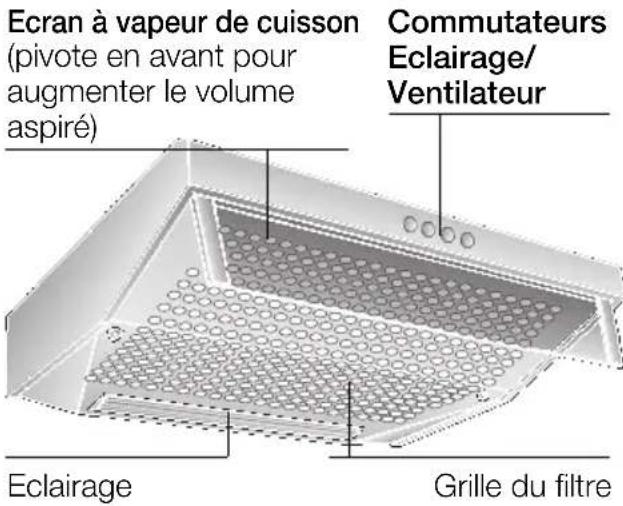

Description de l'appareil
Modes de fonctionnement
Air évacué à l'extérieur:
Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
- Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.
Si la hotte evacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veillez imperativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
Modes de fonctionnement
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilise des appareils de cuisson (table de cuisson et cusinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Air recycle:
La hotte doit, dans ce cas, etre equipeeed'un filtrue au charbon actif (voir le filtret etson entretien).Vous pouvez vous procu-rerce filtrer AUPRES DE VOTREREVENDEUR SPECIALISE.
Vous trouverez les numeros de referencedes accessoires correspondants a la finde la presente notice d'utilisation.
Le ventilateur de la hotte aspirante aspire les buées qui traversent le contrôle àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le cadre àGRAISSE retient les particules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.
Si vous n'incorporez aucun filtré au charbon actif, impossible de retenir les odeurs presents dans les buées de cuisson.

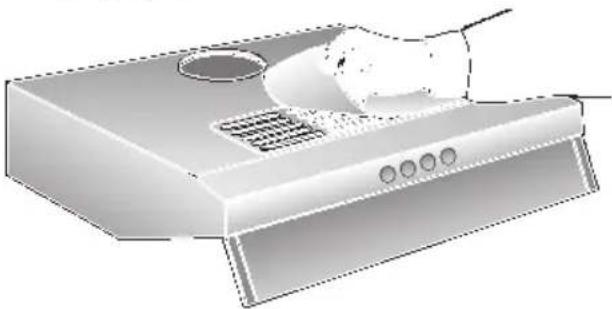

S'il faut convertir la hotte aspirante du mode Air evacué sur le mode Air recyclé, il faudra obturer l'orifice d'évacuation de l'air pour éviter tout risque (voir, dans la notice d'utilisation, la section "Accessoires en option").
Remarques importantes:
La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Les réparations ne doivent être effectuées que par un spécialiste. Des réparations in expertes s'assortissent de risques considérables pour l'utilisateur.
Si I'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créé des risques.
Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans filtrer àGRAisse.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement.
Par conséquent, surveillance toutes les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriété de l'appareil.
Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISSÉ et d'ymettre le feu.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).
Table de cuisson au gaz / Cuisinières à gaz
Utilisez toujours les foyers au gaz correctement.
Important:
Les flammes produites par les foyers au gaz doivent toujours etre recouvertes par la vaisselle de cuisson.
Dans le cas contraire, la hotte aspirante pourrait etre endommagee par la chaleur
intense dégagée par les flammes nues du foyer.
Utilisation de la hotte aspirante
La méthode la plus efficace pour supprimer les buées de cuisson consiste à
Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante quelques minutes après la fin de la cuisson.
Eclairage
Puisance d'aspiration
Arret
Marche
Eclairage
Puisance d'aspiration
Arrêt
Marche
Eclairage
Marche/Arret
Puisance d'aspiration

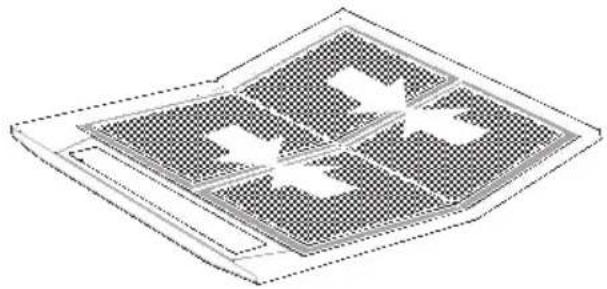

Filtres et entretien
Afin de retenir les particules grasses en suspension dans les buées de cuisson, vous pouvez utiliser différents filtres àGRAISSE.
Natte en non-tissé filtrant la graisse:
Cette natione filtrante a eté fabriquee dans un matériel difficilement inflammable.
Attention:
Plus laNatte se sature en particules grasses et plus elle risque de s'enflammer.D'autre part, sa saturation risque de generate le bon fonctionnement de la hotte.
Important:
Changez à temps la nation filtrant laGRAisse.
Vous préviendraz ainsi tout risque
d'incendie créé par l'accumulation de
chaleur qu'engendre la friture ou le
rotissage à feu vif.
Changement de la nation filtrant laGRAISSSE:
En service normal (1 à 2 heures par jour), il faudra changer la nation du filtré àGRAISSÉ toutes les 8 à 10 semaines. Si la nation filtrante comporte une mention imprimée, changez-la au-plus tard lorsque la mention perd de sa netteté.
N'utilisez que des nattes filtrantes d'origine.
Vous respectez ainsi les prescriptions de sécurité et garantiez un fonctionnement optimal de la hotte.
Mise au rebut du filtré en non-tissé:
Les filtres àGRAISSÉ en non-tissé ne contiennent aucune substance nocive. IIs sont compostables et peuvent aller a la poubelle des déchets vegétaux.
Filtres et entretien

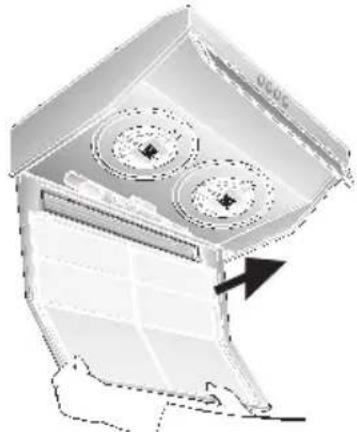

Mise au rebut des nattes filtrantes usagées:
- Appuyez sur les boutons de verrouillage situés à gauche et à droite de la grille.
- Retirez la grille du contrôle.
- Retirez la grille en fil puis retirez la natione filtrante saturaee.
- Nettoyez la grille du contrôle puis installez une nouvelle natione filtrante.
- Bridez laNatte filtrante au moyen de la grille en fil.
- Remontez la grille du contrôle.
Les boutons de verrouillage doiventencer des deux cotoés.
Filtres à graisse en métal:
Les nattes des filtres sont en métal ininflammable.
Attention:
Plus les nattes se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.
Important:
Nettoyez les filtres àGRAISSÉ en métal en temps voulu. Vous préviendraz ainsi tout risque d'incendie créé par l'accumulation de chaleur qu'engendre la friture ou le rotissage à feu vifn.
Nettoyage des filtres àGRAISSSE en métal:
En service normal (1 à 2 heures par jour), nettoyez les filtrés àGRAISSE en métal au bout de 8 à 10 semaines.
- Ces filtrres sont nettoyables au lavevaisselle.
Ils peuvent changer légarement de couleur au lavage.
Important:
Ne lavez pas en même temps la vaisse et les nattes métalliques fortement saturees en matière grasse.
Si vous les nettoyez à la main, mettez les nattes à tremper pendant plusieurs heures dans de l'eau chaude additionné de produit à vaisselle. Ensuite, Brossez-les, rincez-les bien puis laissez-les goutter.
N'utilisez que des filtres d'origine.
Vous garantirez ainsi un fonctionnement optimal de la hotte.
Filtres et entretien
Retrait et mise en place des filtres àGRAISSSE en métal (Voir le retrait et la mise en place du filtré àGRAISSSE en feutre):
- Nettoyez la grille du filtré et les nattes filtrantes.
- Remettez en place les nattes filtrantes une fois nettoyées puis bridez-les en position au moyen de la grille en fil. Veillez à ce qu'il n'y ait pas d'interstice entre les deux nattes.
Filtre à charbon actif:
Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.
(Voir le retrait et la mise en place du filtré àGRAISSSE en feutre)
- Faites passer les vis dans les écrous à ailettes et dans les douilles, puis vissez les vis dans les doubles fonds, côté gauche et droit (opération nécessaire seulement lors du premier encastrement). Les vis, les écrous à ailettes et les douilles sont fournies avec le filtré à charbon actif.
- A l'aide d'un tournevis ou assimilé, enforcez vers l'intérieur les deux pattes situées contre le boîtier (opération nécessaire seulement lors du premier encastrement).
- Mettez le filtrer en place à l'arrière, rabattez-le vers le haut puis verrouillez-le à gauche et à droite par les écrous à ailettes.
Les pattes situées sur les côtes gauche et droit du filtré à charbon actif sont rentrées s'il faut monter le filtré dans une hotte aspirante en 50 cm de large.
Si la hotte fait 60 ou 90 cm de large, il faudra rabattre les pattes vers le haut.
Changement du filtré à charbon actif:
En service normal (1 à 2 heures par jour), il faut changer le filtré à charbon actif environ 1 fois par an.
Vous pouvez vous procurer ce filtre aupres de votre REVENDEUR SPECIALISE.
N'utilisez que des filtres d'origine.
Vous garantirez ainsi un fonctionnement optimal de la hotte.
Mise au rebut de l'ancien filtré à charbon actif:
Les filtres à charbon actif ne contiennent pas de substances toxiques. Vous pouvez lesmettre au rebut avec,par ex., les ordures menagères.
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.
Lors du nettoyage des filtres àGRAISSÉ, nettoyez laGRAISSÉ qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de l'eau chaude additionné de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
- Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaitre.
Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme rue.
Ne nettoyez les touches de commande qu'vec de I'eau additionnee d'un peu de produit a vaisselle. Utilisez un chiffon doux et humide.
N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.
Surfaces en acier inox:
Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.
Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.
Surfaces en aluminium et en plastique:
Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.
N'utilisez pas de produits récurants.
Changement des ampôules
- Eteignez la hotte aspirante puis débranchez la fiche maje de la prise de courant ou défaites les fusibles/curpez les disjoncteurs pour la mesure complètement hors tension.
- Demontez complètement les filtres àGRAISSSE (voir la section "Filtres etentretien").
- Remplacez l'ampoule defectueuse (utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).
- Remontez les filtres àGRAISSE.
- Rebranche la fiche male dans la prise de courant ou remontez les fusibles/reaimez les disjoncteurs pour rétabrir l'alimentation électrique.
Dérangements
Si vous avez des questions à poser ou en cas de dérangement, appepez s.v.p. le service après-vente.
(Voir le repertoire des agencies du service après-vente).
Lors de votre appel, veuillez mentionner les numérios suivants:
E-Nr.
FD
Inscrivez les numérores correspondants de votre hotte dans l'encadré ci-dessus. Ces numérores se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois les filtres àGRASSERetiRES.
Remarques importantes
Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait état, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.
Cette hotte peut evacuer l'air à l'extérieur ou le recycler.
Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.
L'ecart minimum entre les foyers électriques et le bord inférieur de la hotte doit être 650 mm, voir fig. 1.
Remarques supplémentaires concernant les cusinieres a gaz:
Lors du montage de foyers gaz, veuilles respecter les dispositions legales en vigueur dans notre pays (En Allemagne par ex: les Regles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.
Le montage de la hotte aspirante à la distance minimum de 650 mm au-dessus de foyers au gaz – voir fig. 1 – n'est ADMis que si les charges thermiques nominales cidesous ne sont pas dépassées:
Cuisinières à gaz
Charge thermique d'un
foyer 3,0 kW maxi.
Charge thermique de tous
les foyers 8,3 kW maxi.
Charge thermique du four 3,9 kW maxi.
Tables de cuisson au gaz Charge thermique d'un 3,9 kW maxi. foyer Charge thermique de tous les foyers 11,3 kW maxi.
Tables de cuisson vitrocéramique au gaz Les charges thermiques nominales indiquées ci-dessus ne valent pas pour les tables de cuisson uniformément en vitrocéramique. Veuillez impératifement respecter les indications publiées par le fabricant de la table de cuisson vitrocéramique.
Cuisinières à combustible solide Les charges thermiques nominales maximales et la distance minimum a respecter valent comme pour les cusinières à gaz.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la reglementation nationale. Cette restriction ne vaut pas pour les cusinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

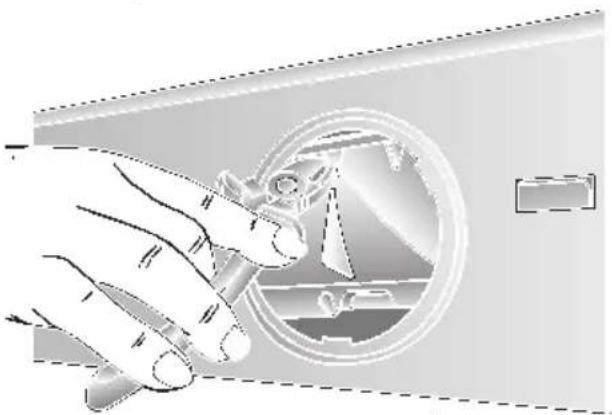

Evacuation de l'air à l'extérieur
L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.
L'air vicié ne doit jamais être evacué vers une cheminée en service, réje tant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).
Si l'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veillez respecter la reglementation locale et nationale applicable.
Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des-appareils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

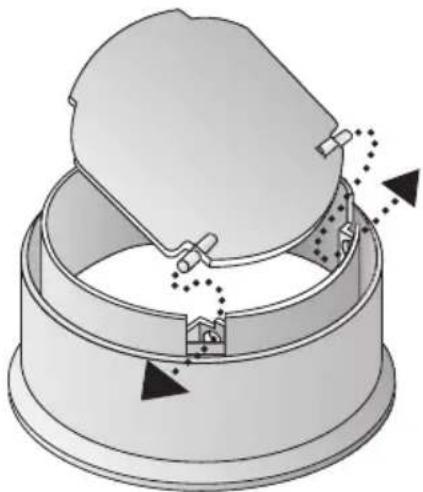

Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse téléscopique.
Si l'appareil a eté fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.
Ne découpez pas la partie interieure du manchon d'évacuation de l'air.
Montage du volet anti-refoulement:
Faites encranter les deux picots du volet anti-refoulement dans les trous menages dans le manchon d'évacuation d'air.
Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.
Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que
Le conduit d'évacuation soit court et lisse.
Il presente le moins possible de coudes.
Il ait le plus fort diametre ( 120mm de preference) et que les coudes soient les plus arrondis possibles.
L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.
Conduits ronds Conduit d'aspiration court: Diametre inférieur, 100 mm minimum, Conduit d'aspiration long: Diametre inférieur, 120 mm minimum.
Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds. Les conduits ne doivent composer aucun coude prononce. 100mm = env 78 cm de section 125mm = env 113 cm de section
Si les conduits ont des diamètres différents: utilisez du ruban adhési f à étancher.
Si la hotte evacue l'air a l'extérieur, veillez à ce que l'apport d'air soit suffisant.
Evacuation de l'air vers le haut:
Diamètre des conduits: 100 ou 120mm .

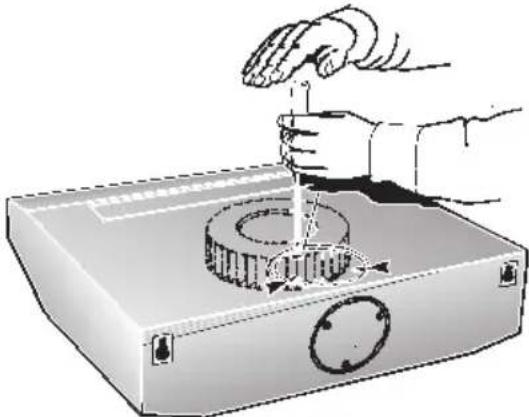

Cassez le couvercle situé sur la face supérieure de la hotte aspirante. Pour y parvenir, un outil doit venir percuter les points de retenue du couvercle.
Tenez l'outil à la verticale pour empêcher qu'il n'endommage le ventilateur.
Retirez la piece en tôle cassée (elle engendrerait sinon des bruits et perturberait le fonctionnement de la hotte).

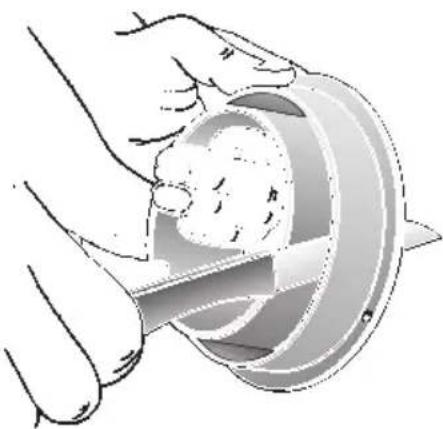

Si le conduit fait 120 mm de diamètre, decoupez la partie interieure du manchon d'évacuation d'air.
- Mettez le manchon d'évacuation en place puis tournez-le jusqu'à ce qu'il encrante.
Evacuation de l'air vers l'arrière:
Diametre du conduit: 100 mm
Cassez le couvercle situé contre la paroi arrrière de la hotte aspirante. Pour y parvenir, un outil doit venir percuter les points de retenue du couvercle.
Tenez l'outil à la verticale pour empêcher qu'il n'endommage le ventilateur.
Retirez la piece en tôle cassée (elle engendrerait sinon des bruits et perturberait le fonctionnement de la hotte).
Si la hotte aspirante est équipée de 2 moteurs, il faut dégager l'ouverture vers l'arrière préparée dans la pièce en plastique. Pour ce faire, sectionnez les 3 nervues puis extrayez la pièce ainsi découverte.
Découpez la partie extérieure du manchon d'évacuation d'air.
Introduisez la partie interieure du manchon dans la hotte puis tournez-la jusqu'à ce qu'elle encrante.
Air recyclé
Avec filtré à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.
L'air épure par le filtré à charbon actif installé en plus revient dans la cuisine.
Pour savoir commentmettrele filtreracarbonactifenplace,reportez-vousa la notice d'utilisation.
S'il faut convertir la hotte aspirante du mode Air evacué sur le mode Air recyclé, il faudra obturer l'orifice d'évacuation de l'air pour éviter tout risque (voir, dans la notice d'utilisation, la section "Accessoires en option").
Branchement électrique
La hotte aspirante ne pourra etreraccordee qu'a une prise a contacts deterre reglementairement posée.Installece cette prise a un endroit le plus accessible possible a proximite de la hotte aspirante.
Il faudrait que la prise a contacts de terre ait son circuit electrique propre protégé par fusible/disjoncteur.
Données électriques:
Après avoir retire le cadre de filtre, vous les trouvrez sur la plaque signalétique, à l'intérieur de l'appareil.
ToujoursmettreI'appareil hors tension avantd'effectuerdesréparations.
Longueur du cordon de branchement: 1,30 m.
Si le cordon doit être raccordé définitivement au secteur:
Dans ce cas, le branchement de la hotte ne pourra etre effectue que par un electricien-installateur agree aupres de la compagne locale/nationale distributrice d'electricite.
Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.
Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparils electriques.
Fixation
Fixation murale

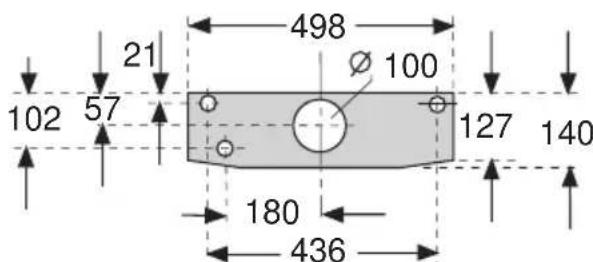

Hotte aspirante large de 50 cm: fixation par 3 vis.
Fixation

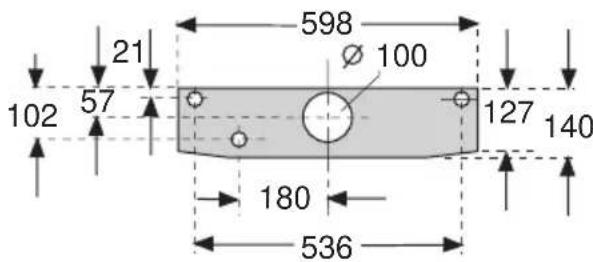

Hotte aspirante large de 60 cm: fixation par 3 vis.

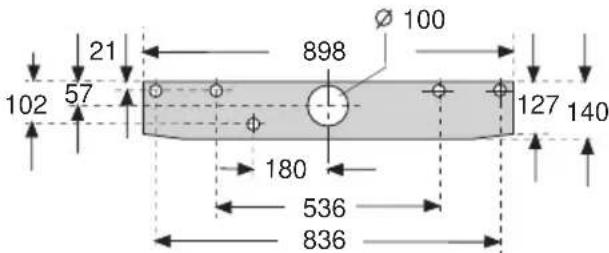

Hotte aspirante large de 90 cm: fixation par 5 vis.
- Marquez les emplacements des trous de fixation. Servez-vous des cotes indiquées ou utilisez le gabarit de perçage.
- Percez des trous de 8 mm de diamètre puis enforcez les chevilles à ras le mur.

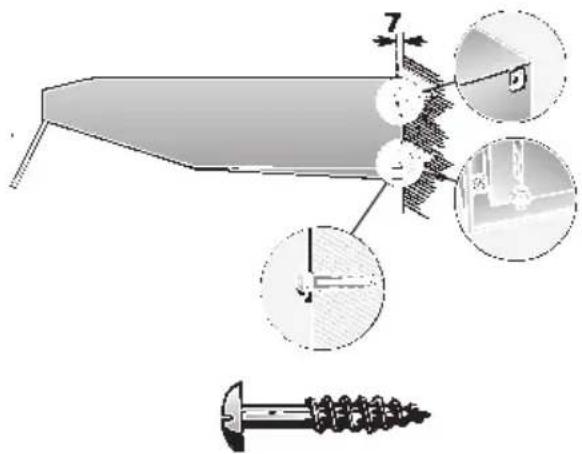

- Vissez les vis supérieures (côtés gauche et droit) jusqu'à ce que l'écart entre la tête de vis et le mur ne fasse plus que 7 mm env.
- Retirez la grille du filtré (voir la notice d'utilisation).
- Accrochez la hotte aspirante.
- Depuis le compartment interieur de la hotte, vissez la vis inférieure equipée de sa rondelle intercalaire.
Fixation
Fixation sous un placard en appui mural
Hotte aspirante large de 50 cm: fixation par 4 vis.
Hotte aspirante large de 60 cm: fixation par 4 vis.
Hotte aspirante large de 90 cm: fixation par 6 vis.
- Reportez sur la paroi inférieure du placard les cotes d'ecartement inscrites dans les figures 13 à 15 ou appliquez le gabarit de perçage contre cette paroi.
- Marquez les emplacements des trous de fixation spécifiés. Si la hotte doit evacuer l'air à l'extérieur par le haut, marquez aussi l'emplacement de l'orifice à menager dans le placard puis découpez-le à la scie.
Le cordon de branchement doit circuler correctement. Si nécessaire, effectuez une découvert dans le placard. - Retirez la grille du contrôle (voir la notice d'utilisation).
- Vissez la hotte aspirante contre le fond du placard.
Finition du montage
Air evacuated to extérieur:
Sur la grille de sortie d'air située sur la face supérieure de la hotte, collez la feuille de couverture livree avec la hotte. Avant de coller, vérifie préalablement si la surface sur laquelle collera la feuille est propre.
- Brancher le conduit d'évacuation.

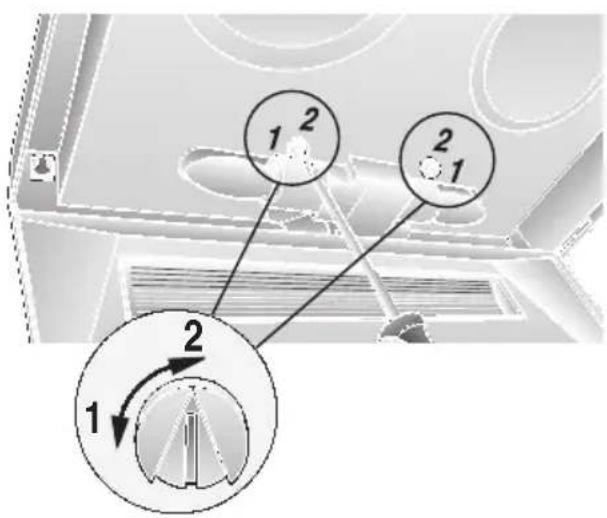

Hotte aspirante à deux moteurs Réglage du mode:
Mode Air evacuated: position 1
Mode Air recycle: position 2
Réglage sur les côts droit et gauche au moyen d'un tournevis.
Poids en kg:
| Air évacuéL | Largeur Air recyclé | |
| 50 cm | 7,0 | 8,0 |
| 60 cm hotte à 1 moteur | 8,0 | 9,0 |
| 60 cm hotte à 2 moteurs | 10,0 | 11,0 |
| 90 cm | 13,0 14,0 |
Tous droits de modification réservés dans le cadre du progrès technique.
Effectuez le branchement electrique.
- Remettez la grille du filtré en place (voir la notice d'utilisation).
