Caractéristiques techniques	Autoradio JVC KDR471E, compatible MP3/WMA, puissance de 4 x 50 W, tuner FM/AM, entrée USB, entrée auxiliaire.
Utilisation	Facilité d'utilisation avec un affichage LCD, commandes intuitives, possibilité de personnaliser les réglages audio.
Maintenance et réparation	Vérifiez régulièrement les connexions et nettoyez les ports USB et auxiliaires pour éviter les problèmes de connexion.
Sécurité	Évitez d'utiliser l'autoradio en conduisant si cela vous distrait. Assurez-vous que l'installation est sécurisée pour éviter les courts-circuits.
Informations générales	Dimensions standard pour montage dans un tableau de bord, garantie de 2 ans, support technique disponible.

FOIRE AUX QUESTIONS - KDR471E JVC

Comment réinitialiser mon autoradio JVC KDR471E ?

Pour réinitialiser votre autoradio, appuyez et maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'appareil à l'aide d'un objet pointu pendant environ 5 secondes.

Pourquoi mon autoradio ne s'allume-t-il pas ?

Vérifiez que le fusible de l'autoradio est en bon état. Si le fusible est grillé, remplacez-le par un fusible de même ampérage. Assurez-vous également que l'alimentation est correctement connectée.

Comment connecter mon téléphone via Bluetooth à l'autoradio ?

Pour connecter votre téléphone, activez le Bluetooth sur votre téléphone, puis sélectionnez 'JVC KDR471E' dans la liste des appareils disponibles. Suivez les instructions à l'écran pour compléter l'appairage.

Comment régler la luminosité de l'écran de l'autoradio ?

Allez dans le menu 'Réglages', puis sélectionnez 'Luminosité'. Ajustez le niveau de luminosité selon vos préférences.

Mon autoradio ne lit pas les fichiers MP3, que faire ?

Vérifiez que les fichiers MP3 sont correctement formatés et placés dans le bon dossier de la clé USB ou du disque. Assurez-vous également que la clé USB est formatée en FAT32.

Comment changer la langue de l'interface de l'autoradio ?

Accédez au menu 'Réglages', puis sélectionnez 'Langue' pour choisir la langue souhaitée parmi les options disponibles.

Pourquoi l'autoradio ne capte-t-il pas les stations FM ?

Vérifiez que l'antenne est correctement connectée. Essayez de rechercher les stations manuellement en utilisant le bouton 'Recherche' de l'autoradio.

Comment mettre à jour le firmware de l'autoradio ?

Visitez le site Web de JVC pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour votre autoradio via une clé USB.

Comment régler les basses et les aigus ?

Allez dans le menu 'Égaliseur', puis ajustez les niveaux de basses et d'aigus selon vos préférences.

Mon autoradio fait des bruits étranges, que faire ?

Vérifiez les connexions des haut-parleurs et assurez-vous qu'ils sont correctement installés. Si le problème persiste, il peut être nécessaire de consulter un professionnel.

MODE D'EMPLOI KDR471E JVC

Information sur l'élimination des anciens équipements électriques et électroniques et piles électriques (applicable dans les pays qui ont adopté des systèmes de collecte sélective)

Les produits et piles électriques sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques et piles électriques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets.

Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Remarque: Le symbole "Pb" ci-dessous sur des piles électrique indique que cette pile contient du plomb.

Déclaration de conformité se rapportant à la directive EMC Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU Fabricant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

Représentants dans l'UE:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

AVANT L'UTILISATION 2

FONCTIONNEMENT DE BASE 3

PRISE EN MAIN 4

1 Annulez la démonstration
2 Réglez l'horloge
3 Faités les réglages de base

Entretien Plus d'informations

GUIDE DE DÉPANNAGE 14

SPÉCIFICATIONS 15

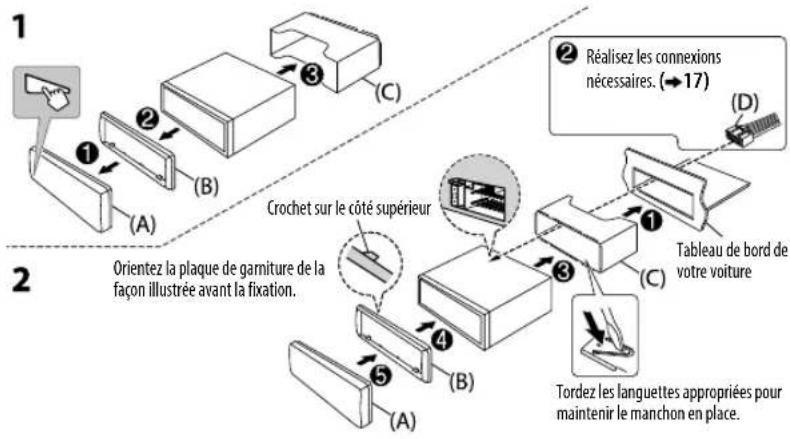

INSTALLATION / RACCORDEMENT 16

AVANT L'UTILISATION

IMPORTANTES

• Pour utiliser correctement l'appareil, veuillez ce manuel complément avant de l'utiliser. Il est particulièrement important que vous lisiez et acceptiez les avertissements et les précautions de ce manuel.
• Veuillez garder ce manuel dans un endroit sûr et accessible pour une utilisation future.

▲ Avertissement

N'utilisez aucune fonction qui risque de vous distraire de la conduite sure de votre véhicule.

Précautions

Réglage du volume:

• Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d'éviter tout risque d'accident.
• Réduisez le volume avant de reproduire des sources numériques afin d'éviter d'endommager les enceintes par la soudaine augmentation du niveau de sortie.
  Généralités:
• Éviter d'utiliser le périphérique extérieur s'il peut gêner une conduite en toute sécurité.
• Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenu responsable pour toute perte des données enregistrées.
• Veuillez faire en sorte de ne jamais mettre ou laisser d'objets métalliques (tels que des pièces ou des outils) dans l'appareil, afin d'éviter tout risque de court-circuit.
• Si une erreur de disque se produit à cause de la condensation sur l'objectif laser, éjectez le disque et attendez que l'humidité s'évapore.

Comment lire ce manuel

• Les opérations sont expliquées principalement en utilisant les touches de la façade du KD-R571.
• Les indications en anglais sont utilisées dans un but explicatif. Vous pouvez choisir la langue d'affichage à partir du menu.

(→ 4)

• [XX] indique les éléments choisis.
• (→ XX) indique que des références sont disponibles aux page citées.

FONCTIONNEMENT DE BASE

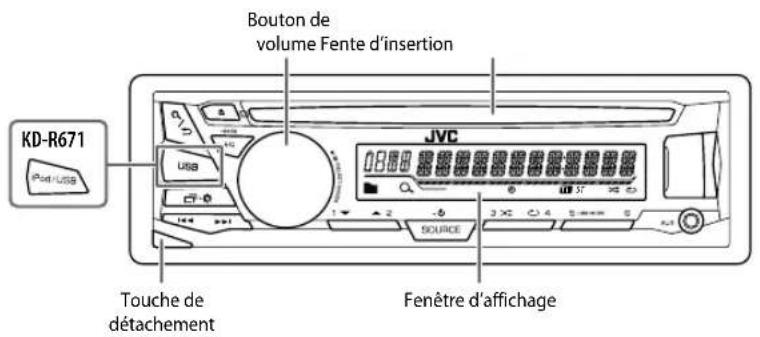

Façade

Pod USB KD-R671 Bouton de volume Fente d'insertion JVC SOURCE Touche de détachement Fenêtre d'affichage

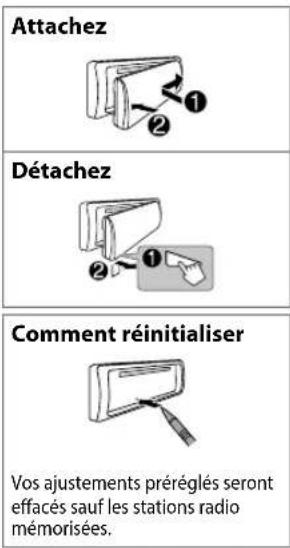

Attachez Détachez Comment réinitialiser Vos ajustements préréglés seront effacés sauf les stations radio mémorisées.

Pour Sur la façade
Mettez l'appareil sous tension	Appuyez surSOURCE-➊.Maintenez la touche enfoncée pour mettre l'appareil hors tension.
Ajustez le volume Tournez le bouton de volume.
	Appuyez sur le bouton de volume pour couper le son ou mettre la lecture en pause.Appuyez une nouvelle fois pour annuler.
Sélectionner la source	Appuyez répétitivement surSOURCE-➊.Appuyez suSOURCE-➌, puis tournez le bouton de volume avant 2 secondes.
Changez l'information sur l'affichage	Appuyez répétitivement sur➌-➌. (43)

PRISE EN MAIN

JVC c5-0

1 Annulez la démonstration

Quand vous mettez l'appareil sous tension (ou après une réinitialisation de l'appareil), l'affichage apparaît: "CANCEL DEMO"→ "PRESS"→VOLUME KNOB"

1 Appuyez sur le bouton de volume. [YES] est choisi pour le réglage initial.

2 Appuyez de nouveau sur le bouton de volume. "DEMO OFF" apparaît.

2 Réglez l'horloge

1 Maintenez enfoncée
2 Tournez le bouton de volume pour choisir [ CLOCK], puis appuyez sur le bouton.
3 Tournez le bouton de volume pour choisir [ CLOCK SET], puis appuyez sur le bouton.
4 Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton. Jour Heure Minute
5 Tournez le bouton de volume pour choisir [ 24H/ 12H], puis appuyez sur le bouton.
6 Tournez le bouton de volume pour choisir [ 12 HOUR] ou [24 HOUR], puis appuyez sur le bouton.
7 Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur ^2 / _5

3 Faites les réglages de base

1 Maintenez enfoncée
2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton.
3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé.
4 Appuyez sur pour quitter.
Pour retourner à l'option de réglage précédente, appuyez sur Q/∅

Défaut: XX

SETTINGS
BEEP	ON: Met en service la tonalité des touches. ;OFF: Met hors service la fonction.
SRC SELECT
AM*	ON: Met en service AM dans la sélection de la source. ;OFF: Hors service.

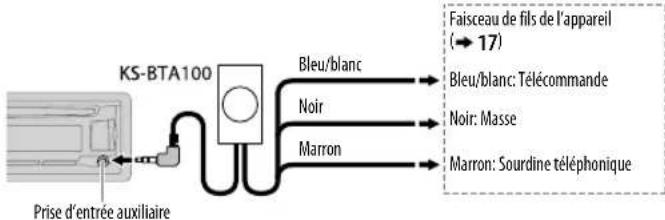

AUX*	BT ADAPTER: Sélectionne ce réglage quand l'adaptateur Bluetooth KS-BTA100 est connecté à la prise AUX. (→ 8) ;ON: Met en service AUX dans la sélection de la source. ;OFF: Hors service.
F/W UPDATE
SYSTEM
F/W xxxx	YES: Démarrer la mise à niveau du micrologiciel. ;NO: Annulation (la mise à niveau n'est pas activée).Pour en savoir plus sur la mise à niveau du micrologiciel, référez-vous à:.
CLOCK
CLOCK SYNC	AUTO: L'horloge est réglée automatiquement à l'aide des données d'horloge (CT) comprises dans les données du signal FM Radio Data System. ;OFF: Annulation.
CLOCK DISP ON	: L'horloge apparaît sur l'affichage même quand l'appareil est hors tension. ;OFF: Annulation.
ENGLISH

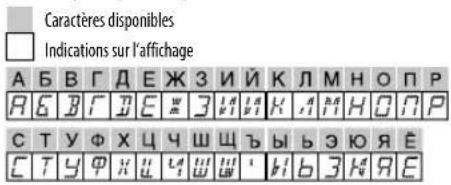

РУССКИЙ	Sélectionnez la langue d'affichage pour le menu et l'information sur le morceau si elle est disponible.Par défaut, ENGLISH est sélectionné.
ESPANOL

* Pas d'affichage quand la source correspondante est sélectionnée.

La source change automatiquement et le lecture démarre.

CD

Éjectiez le disque Face portant l'étiquette

Prise d'entrée USB

USB Cable USB 2.0*1

iPod/iPhone

Câble Micro USB 2.0°¹ (en vente dans le commerce)

Source sélectionnable:

KD-R671

Pour sélectionner directement la source USB/USB-IPOD/ANDROID, appuyez sur

iPod / USB ou USB

Pour Sur la façade

Recherche rapide vers l'arrière / vers l'avant*3	Maintenez enfoncée |◀◀ / ▶▶|
Sélectionnez un une plage ou un fichier	Appuyez sur |◀◀ / ▶▶|
Sélectionnez un dossier*4	Appuyez sur 2 ▲ / 1 ▼
Répéter la lecture*5	Appuyez répétitivement sur 4 ⬇
	TRACK RPT/ ALL RPT : CD Audio
	TRACK RPT/ FOLDER RPT/ALL RPT : Fichier MP3/WMA/WAV/FLAC
	ONE RPT/ALL RPT/RPT OFF : iPod ou ANDROID
Lecture aléatoire*5	Appuyez répétitivement sur 3 ✗
	ALL RND/RND OFF : CD Audio
	FOLDER RND/ALL RND/RND OFF : Fichier MP3/WMA/WAV/FLAC
	SONG RND/ALL RND/RND OFF : iPod ou ANDROID

*1 Ne laissez pas le câble à l'intérieur de la voiture quand il n'est pas utilisé.
*2 Lors de la connexion d'un périphérique Android, "Press [VIEW] to install JVC MUSIC PLAY APP" apparaît. Suivez les instructions pour installer l'application. Vous pouvez aussi intaller la dernière version de l'application JVC MUSIC PLAY sur votre périphérique Android avant la connexion. (→ 12)
*3 Pour ANDROID: Fonctionne uniquement quand [AUTO MODE] est sélectionné. (→ 6)
*4 Pour CD: Uniquement pour les fichiers MP3/WMA. Cela ne fonctionne pas pour l'iPod/ ANDROID.
*5 Pour l'IPod/ ANDROID: Fonctionne uniquement quand HEAD MODE] / [AUTO MODE est sélectionné. (→ 6)

Sélectionnez le mode de commande

Quand la source est USB-IPOD, appuyez répétitivement sur5 USB MODE

HEAD MODE: Commande l'iPod à partir de cet appareil.

IPHONE MODE: Commande l'iPod en utilisant l'iPod lui-même. Cependant, vous pouvez encore utiliser la lecture/pause ou le saut de fichier de cet appareil.

Quand la source est ANDROID, appuyez répétitivement sur5 USB MODE

AUTO MODE: Commandez le périphérique Android à partir de cet appareil via

l'application JVC MUSIC PLAY installée sur le périphérique Android.

AUDIO MODE: Commandez le périphérique Android en utilisant le périphérique Android lui-même via une autre application multimédia installée sur le périphérique Android. Cependant, vous pouvez encore utiliser la lecture/pause ou le saut de fichier de cet appareil.

Sélectionnez le lecteur de musique

Appuyez répétitivement sur 5 USB MODE

Les morceaux mémorisés dans le lecture suivant seront lus.

- Mémoire interne ou smartphone (Mass Storage Class) sélectionné.

- Lecteur sélectionné parmi plusieurs lecteurs.

Change la vitesse de lecture des livres audio

(Pour KD-R671)

Pendant l'écoute de l'iPod et quand [HEAD MODE] est sélectionné....

1 Maintenez enfoncée.

2 Tournez le bouton de volume pour choisir [ IPOD ], puis appuyez sur le bouton.

3 Appuyez sur le bouton de volume pour sélectionner [ AUDIOBOOKS].

4 Tournez le bouton de volume pour choisir un élément, puis appuyez sur le bouton.

0.5× SPEED / 1× SPEED / 2× SPEED: Choisissez la vitesse de lecture souhaité du fichier sonore des livres audio dans votre iPod/iPhone.

(Défaut: Dépend du réglage de votre iPod/iPhone.)

5 Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur Q/∅

Sélectionnez un fichier à partir d'un dossier/liste

1 Appuyez sur ♀/⊃

2 Tournez le bouton de volume pour sélectionner un dossier/liste, puis appuyez sur le bouton.

3 Tournez le bouton de volume pour choisir un fichier, puis appuyez sur le bouton.

Recherche rapide

Si vous avez beaucoup de fichiers, vous pouvez effectuer une recherche rapide parmi eux.

Tournez rapidement le bouton de volume pour parcourir la liste rapidement.

- Ne peut pas être utilisé pour iPod.

Recherche alphabétique (applicable uniquement pour iPod):

Vous pouvez rechercher un fichier en fonction du premier caractère.

Appuyez sur 2 ▲/1 ▼ ou tournez le bouton de volume rapidement pour sélectionner le caractère souhaité (A à Z/ 0 à 9/ OTHERS).

- Sélectionnez "OTHERS" si le premier caractère est autre que A à Z, 0 à 9.

- Pour retourner à l'option de réglage précédente, appuyez sur / .

• Pour annuler, maintenez enfoncée Q/3

- Pour l'iPod, applicable uniquement quand [HEAD MODE] est sélectionné.

- Pour ANDROID, applicable uniquement quand [AUTO MODE] est sélectionné.

RADIO

JVC 12 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

"ST" s'allume lors de la réception d'une émission FM stéréo avec un signal suffisamment fort.

Recherchez une station

1 Appuyez répétitivement sur SOURCE éctionner FM ou AM.
2 Appuyez sur ◀◀◀ / ▶▶ pour rechercher une station automatiquement. (ou)

Maintenez en enfoncé/▶/ jusqu'à ce que "M" clignote, puis appuyez répétitive ment dessus pour rechercher une station manuellement.

Réglages en mémoire

Vous pouvez mémoriser un maximum de 18 stations pour FM et de 6 stations pour AM.

Mémorisez une station

Pendant l'écoute d'une station....

Maintenez pressée une des touches numériques (1 à 6).

(ou)

1 Maintenez enfoncé le bouton de volume jusqu'à ce que "PRESET MODE" clignote.
2 Tournez le bouton de volume pour choisir un numéro de préréglage, puis appuyez sur le bouton.

Le numéro de préréglage clignote et "MEMORY" apparaît.

Sélectionnez une station mémorisée

Appuyez sur l'une des touches numériques (1 à 6). (ou)

1 Appuyez sur .Q/→
2 Tournez le bouton de volume pour choisir un numéro de préréglage, puis appuyez sur le bouton pour valider.

Autres paramètres

1 Maintenez enfoncée
2 Tournez le bouton de volume pour choisir [ TUNER], puis appuyez sur le bouton.
3 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton.
4 Répétez l'étape 3 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné.
5 Appuyez sur pouquitter.

Pour retourner à l'option de réglage précédente, appuyez sur ^9 / ^5

Défaut: XX

RADIO TIMER

Met la radio sous tension à une heure spécifique quelle que soit la source actuelle.1 ONCE/ DAILY/ WEEKLY/OFF: Sélectionnez la fréquence de mise en service de la minuterie.2 FM/ AM Choisissez la bande.3 013 18(pour FM)/ 01 à 06 (pour AM): Sélectionnez la station préréglée.4 Réglez l'heure et le jour * 1 de mise en service."∅" s'allume quand le réglage est terminé.La minuterie de radio ne se met pas en service dans les cas suivants.L'appareil est mis hors tension.[OFF] est sélectionné pour [AM] dans [SRC SELECT] après la sélection de la minuterie de radio pour AM. (→)

SSM

SSM 01 – 06 /SSM 07 – 12 /SSM 13 – 18: Prérègle automatiquement un maximum de 18 stations pour FM. "SSM" s'arrête de clignoter quand les 6 premières stations sont mémorisées. Sélectionnez SSM 07 – 12 /SSM 13 – 18 pour mémoriser les 12 stations suivantes.

*1 Sélectionnable uniquement quand [ONCE] ou [WEEKLY] est choisi à l'étape 1.

RADIO

Défaut: XX

LOCAL SEEK ON	: Recherche uniquement les stations FM avec une bonne réception. ;OFF: Annulation.• Les réglages réalisés sont applicables uniquement à la source/station sélectionnée. Si vous changez la source/station, vous devez refaire les réglages.
IF BAND AUTO	____ : Augmente la sélectivité du tuner pour réduire les interférences des stations FM adjacentes. (L'effet stéréo peut être perdu.)WIDE: Il y a des interférences des stations FM adjacentes, mais la qualité du son n'est pas dégradée et l'effet stéréo est conservé.
MONO ON	: Améliore la réception FM mais l'effet stéréo sera perdu. ;OFF: Annulation.
NEWS-STBY*2	ON: L'appareil commute temporairement sur le programme d'information s'il est disponible. ;OFF: Annulation.
REGIONAL*2	ON: Commute sur une autre station uniquement dans la région spécifiée, à l'aide de la commande "AF". ;OFF: Annulation.
AF SET*2	ON: Recherche automatiquement une autre station diffusant le même programme dans le même réseau Radio Data System mais qui possède une meilleure réception quand la réception actuelle est mauvaise. ;OFF: Annulation.
TI SET*2	ON: Permet à l'appareil de commuter temporairement sur les informations routières si elles sont disponibles ("TI" s'allume). ;OFF: Annulation.
PTY SEARCH*2	Sélectionnez un code PTY (voir ci-dessous).S'il y a une station diffusant un programme du code PTY que vous avez choisi, la station est accordée.

Code PTY: NEWS, AFFAIRS INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (musique), ROCK M (musique), EASY M (musique), LIGHT M (musique), CLASSICS, OTHER M (musique), WEATHER FINANCE CHILDREN, SOCIAL RELIGION, PHONE IN, TRAVEL LEISURE, JAZZ COUNTRY, NATION M (musique), OLDIES, FOLK M (musique), DOCUMENT

*2 Uniquement pour la source FM.

AUX

Utilisation d'un lecteur audio portable

1 Connectez un lecteur audio portable (en vente dans le commerce).

Mini fiche stéréo de 3,5 mm avec connecteur en forme de "L" (en vente dans le commerce)

Prise d'entrée auxiliaire Lecteur audio portable

2 Sélectionnez [ ON] pour [AUX] dans [SRC SELECT]. (→4)
3 Appuyez répétitivement sur SOURCEtionner AUX.
4 Mettez sous tension le lecteur audio portable et démarrez la lecture.

Utilisez une mini fiche stéréo munie d'une fiche à 3 connecteurs pour obtenir une sortie audio optimum.

Utilisation d'un périphérique Bluetooth®

1 Connectez l'adaptateur Bluetooth, KS-BTA100 (vendu séparément).

KS-BTA100 Bleu/blanc Noir Marron Faisceau de fils de l'appareil (→ 17) Bleu/blanc: Télécommande Noir: Masse Marron: Sourdine téléphonique Prise d'entrée auxiliaire

2 Enregistrement (pairage) d'un appareil Bluetooth avec le KS-BTA100.
3 Sélectionnez [ BT ADAPTER] pour [AUX] dans [SRC SELECT]. (→ 4)
4 Appuyez répétitivement sur SOURCE- pour sélectionner BT AUDIO.
5 Commencez à utiliser le périphérique Bluetooth.

Pour plus de détails, se reporter au manuel d'instructions du KS-BTA100.

RÉGLAGES AUDIO

JVC

Choisissez un égaliseur préréglé

Appuyez répétitivement sur EQ-BASS (ou)

Appuyez sur EQ-BASS, puis tournez le bouton de volume avant 5 secondes. Égaliseur préréglé: FLAT (défaut), HARD ROCK, HIP HOP, JAZZ, POP, R&B, TALK, USER, VOCAL BOOST, BASS BOOST, CLASSICAL, DANCE

Mémorisez vos propres ajustements sonores

1 Maintenez pressé Eo-Basséder au réglage EASY EQ.
2 Tournez le bouton de volume pour choisir un élément, puis appuyez sur le bouton.
Reportez-vous à [EASY EQ] pour le réglage et le réglage est mémorisé dans [USER].
- Pour retourner à l'option de réglage précédente, appuyez sur / .
• Pour quitter, appuyez sur EQ-BASS.

Autres paramètres

1 Maintenez enfoncée
2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton.
3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/ activé ou suivez les instructions données pour l'élément sélectionné.
4 Appuyez sur poulquitter.

Pour retourner à l'option de réglage précédente, appuyez sur ^2 / ^3

Défaut: XX

EQ SETTING
EQ PRESET	Sélectionne un égaliseur préréglé adapté à votre genre de musique. (Sélectionnez [USER] pour utiliser les réglages réalisés dans [EASY EQ].)FLAT (défaut) / HARD ROCK / HIP HOP / JAZZ / POP / R&B / TALK / USER / VOCAL BOOST / BASS BOOST / CLASSICAL / DANCE
EASY EQ	Ajustez vos propres ajustements sonores. Les réglages sont mémorisés dans [USER].SUB.W SP *1*2 00 à +06 (Défaut: 03SUB.W *1*3 -08 à +08 _00BASS LVL: -06à +06 _00MID LVL: -06 à +06 _00TRE LVL: -06 à +06 _00
PRO EQ	1 BASS/ MIDDLE/ TREBLE: Choisissez une tonalité de son.2 Ajustez les éléments sonores de la tonalité de son choisie.BASS Fréquence: 60/ 80/ 100/ 200 HZ (Défaut: 80 HZNiveau: -06 à +06 00Q: Q1.0/ Q1.25/ Q1.5/ Q2.0MIDDLE Fréquence: 0.5/1.0/ 1.5/ 2.5 KHZ (Défaut: 1.0 KHZNiveau: -06 à +06 00Q: Q0.75/ Q1.0/ Q1.25TREBLE Fréquence: 10.0/ 12.5/15.0/17.5 KHZ (Défaut: 10.0 KHZNiveau: -06 à +06 00Q: Q FIX Q FIX)

AUDIO

BASS BOOST +01 — +05(+01): Choisit votre niveau préféré d'accentuation des graves. ; OFF: Annulation.

LOUD 01 __.02 : Accentue les basses ou hautes fréquences pour produire un son plus équilibré aux faibles niveaux de volume. ; OFF: Annulation.

*1 Affiché uniquement quand [SUB.W] est réglé sur [ON]. (→10)
*2 Affiché uniquement quand [SPK/PREOUT] est réglé sur [SUB.W/SUB.W]. (→ 10)
*3 Affiché uniquement quand [SPK/PREOUT] est réglé sur [REAR/SUB.W] ou [SUB.W/SUB.W]. (→ 10)

RÉGLAGES AUDIO

SUB.W LEVEL *4	SPK-OUT *5	00 à +06 (+03): Ajuste le niveau de sortie du caisson de grave connecté par le câble d'enceinte. (→17)
	PRE-OUT *6	-08 à +08 (00): Ajuste le niveau de sortie du caisson de grave connecté aux prises de sortie de ligne (REAR/SW) via un amplificateur extérieur. (→17)
SUB.W *6	ON / OFF: Active ou désactive la sortie de caisson de grave.
SUB.W LPF *4	THROUGH: Tous les signaux sont envoyés au caisson de grave. LOW 55HZ/MID 85HZ /HIGH 120HZ: Les signaux audio avec des fréquences inférieures à 55 Hz/85 Hz/ 120 Hz sont envoyés sur le caisson de grave.
SUB.W PHASE *4	REVERSE (180°)/NORMAL(0°): Sélectionne la phase de la sortie du caisson de grave à synchroniser avec la sortie des enceintes afin d'obtenir des performances optimales.(Peut être uniquement sélectionné si un réglage autre que [THROUGH] est choisi pour [SUB.W LPR.)
FADER R06	— F06 (00): Règle la balance de sortie des enceintes avant et arrière.
BALANCE *7	L06 — R06 (00): Règle la balance de sortie des enceintes gauche et droite.
VOL ADJUST -15	— +06 (00): Préréglez le niveau de volume initial de chaque source (en comparaison avec le niveau de volume FM). Avant un ajustement, choisissez la source que vous souhaitez ajuster. ("VOL ADJ FIX" apparaît si FM est choisi.)
AMP GAIN LOW POWER : Limite le volume maximum à 25. (Choisissez ce réglage si la puissance maximum de chaque enceinte est inférieure à 50 W pour éviter tout dommage des enceintes.) ; HIGH POWER: Le niveau de volume maximum est de 35.
D.T.EXP(Extension numérique de plage)	ON: Crée un son réaliste en compensant les composants haute fréquence et en rétablissant le temps de montée de la forme d'onde qui est perdu lors de la compression des données audio. ; OFF: Annulation.
TEL MUTING *8	ON: Coupe le son pendant l'utilisation d'un téléphone portable (non connecté par le KS-BTA100). ;OFF: Annulation.
SPK/PRE OUT	En fonction de la méthode de connexion des enceintes, sélectionner le réglage approprié pour obtenir la sortie souhaitée. (→Réglages de sortie d'enceinte)

*4 Affiché uniquement quand [SUB.W] est réglé sur [ON].
*5 Affiché uniquement quand [SPK/PRE OUT] est réglé sur [SUB.W/SUB.W].
*6 Affiché uniquement quand [SPK/PRE OUT] est réglé sur [REAR/SUB.W] ou [SUB.W/SUB.W].
*7 L'ajustement ne peut pas affecter la sortie du caisson de grave.
*8 Ne fonctionne pas si [BT ADAPTER] est sélectionné pour [AUX ] dans [SRC SELECT]. (→ 4)

Réglages de sortie d'enceinte

Sélectionnez le réglage de sortie pour les enceintes [SPK/PRE OUT], sur la base de la méthode de connexion des enceintes.

Connexion via les prises de sortie de ligne

Pour les connexions via un amplificateur extérieur. (→ 17)

(Pour KD-R671)

Réglage[SPK/PRE OUT]	Signal audio via la prise de sortie de ligne
	FRONT REAR/SW
REAR/REAR	Sortie des enceintes avant Sortie des enceintes arrière
REAR/SUB.W	Sortie des enceintes avant Sortie de caisson de grave
SUB.W/SUB.W	Sortie des enceintes avant Sortie de caisson de grave

(Pour KD-R571/KD-R474 /KD-R472 /KD-R471)

Réglage[SPK/PRE OUT]	Signal audio via la prise de sortie de ligne
	REAR/SW
REAR/REAR	Sortie des enceintes arrière
REAR/SUB.W	Sortie de caisson de grave
SUB.W/SUB.W	Sortie de caisson de grave

Connexion via les câbles d'enceinte

Pour les connexions sans utiliser un amplificateur extérieur. Cependant, avec ces réglages vous pouvez aussi profiter de la sortie du caisson de grave. (→ 17)

Réglage[SPK/PRE OUT]	Signal audio via le fil de l'enceinte arrière
	L (gauche) R (droite)
REAR/REAR	Sortie des enceintes arrière	Sortie des enceintes arrière
REAR/SUB.W	Sortie des enceintes arrière	Sortie des enceintes arrière
SUB.W/SUB.W	Sortie de caisson de grave	(Sourdine)

Si [SUB.W/SUB.W] est sélectionné:
- [HIGH 120HZ] est sélectionné dans [SUB.W LPF] et [THROUGH] n'est pas disponible.
- [R01] est sélectionné dans [FADER] et la plage sélectionnable est de [R06] à [00]

RÉGLAGES D'AFFICHAGE

BUTTON ZONE DISP ZONE

1 Maintenez enfoncée.
2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton.
3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/ activé ou suivez les instructions données pour l'élément sélectionné.
4 Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur

Défaut: XX

DISPLAY

DIMMER	Assombrit l'éclairage de l'affichage de des touches.
	OFF: Le gradateur est désactivé.
	ON: Le gradateur est activé. La luminosité change sur le réglage NIGHT].
	(→ [BRIGHTNESS])
	DIMMER TIME: Réglez l'heure de mise en et hors service du gradateur.
	1 Tournez le bouton de volume pour régler l'heure de mise en service [ ON], puis appuyez sur le bouton.
	2 Tournez le bouton de volume pour régler l'heure de mise en service [ OFF], puis appuyez sur le bouton.(Défaut: ON]: 18:00 ou 6:00 PMOFF: 6:00 ou 6:00 AM)
	AUTO: LE gradateur est activé et désactivé automatiquement quand vous éteignez ou allumez les feux de la voiture. *1

*1 La connexion du fil de commande de l'éclairage est requise. (→7)

BRIGHTNESS	Règle la luminosité des touches, de l'affichage et de la prise d'entrée USB séparément pour le jour et la nuit.1 DAY/ NIGHT: Choisissez le jour ou la nuit.2 Choisissez une zone.3 Réglez le niveau de luminosité ( 00 à 31).(Défaut: BUTTON ZONE: DAY 25 ; NIGHT 09 DISP ZONE: DAY: 31 ; NIGHT: 12)
SCROLL *2	ONCE: Fait défiler une fois les informations de l'affichage. ; AUTO : Répète le défilement à 5 secondes d'intervalle. ; OFF: Annulation.
COLOR (pour KD-R571)
PRESET	Choisissez une couleur pour l'éclairage des touches.COLOR 01 à COLOR 49 [COLOR 08USER: La couleur que vous avez créée pour [DAY COLOR] ou [NIGHT COLOR] apparaît.COLOR FLOW01 à COLOR FLOW03: La couleur change à une vitesse différente.
DAY COLOR	Réalisez vos propres couleurs pour le jour et la nuit pour l'éclairage des touches.1 RED/GREEN / BLUE Choisissez une couleur primaire.2 00 à31 : Sélectionnez le niveau.
NIGHT COLOR	Répétez les étapes 1 et 2 pour toutes les couleurs primaires.Votre réglages est mémorisé sur [USER] dans [PRESET].
MENU COLOR	ON : Change l'éclairage des touches en mode de menu ou lors de la sélection d'un fichier musical à partir d'un dossier ou d'une liste. ; OFF Annulation.

[NIGHT COLOR] ou [DAY COLOR] est changé quand vous allumez ou éteignez les feux de la voiture.
*2 Certains caractères ou symboles n'apparaissent pas correctement (ou un blanc apparaît à leur place).

RÉFÉRENCES

Entretien

Nettoyage de l'appareil

Essuyez la saleté de la façade avec un chiffon sec au silicone ou un chiffon doux.

Nettoyage du connecteur

Détachez la façade et nettoyez le connecteur à l'aide d'un coton tige en faisant attention de ne pas endommager le connecteur.

Connecteur (sur la face arrière de la façade)

Manipulation des disques:

• Ne pas toucher la surface d'enregistrement du disque.
• Ne pas coller de ruban adhésif, etc. sur les disques et ne pas utiliser de disque avec du ruban adhésif collé dessus.
  • N'utilisez aucun accessoire pour le disque.
• Nettoyer le disque en partant du centre vers l'extérieur.
• Nettoyez le disque avec un chiffon sec au silicone ou un chiffon doux. N'utilisez aucun solvant.
• Pour retirer les disques de cet appareil, tirez-les horizontalement.
• Retirez les ébarbures du bord du trou central du disque avant d'insérer un disque.

Plus d'informations

Consultez aussi le site web suivant pour:

• Les dernières mise à jour du micrologiciel et la liste de compatibilité la plus récente
• Application Android™ JVC MUSIC PLAY
  – Autres informations récentes

À propos des disques et des fichiers audio

• Cet appareil ne peut lire que les CD suivants:

- Cet autoradio peut reproduire les disques multi-session; mais les sessions non fermée sont sautées pendant la lecture.

- Disques ne pouvant pas être lus:

• Disques qui ne sont pas ronds.
• Disques avec des colorations sur la surface d'enregistrement ou disques sales.
• Disques enregistrables/réinscriptibles qui n'ont pas été finalisés.
• CD de 8 cm. Essayer d'insérer un disque à l'aide d'un adaptateur peut entraîner un dysfonctionnement de l'appareil.

- Lecture de disques à double face: La face non DVD d'un disque à "DualDisc" n'est pas compatible avec le standard "Compact Disc Digital Audio". Par conséquent, l'utilisation de la face non DVD d'un disque à double face sur cet appareil ne peut pas être recommandée.

• Fichiers pouvant être lus:

• Extensions de fichier: MP3 (.mp3), WMA (.wma)
• Débit binaire: MP3: 8 kbps — 320 kbps

WMA: 32 kbps — 192 kbps

• Fréquence d'échantillonnage: MP3: 48 kHz, 44,1 kHz, 32 kHz, 24 kHz, 22,05 kHz, 16 kHz, 12 kHz, 11,025 kHz, 8 kHz
  WMA: 8 kHz — 48 kHz
• Fichiers à débit binaire variable (VBR).

- Nombre maximum de caractères pour le nom d'un fichier/dossier:

Ca dépend du format de disque utilisé (y compris les 4 caractères de l'extension—<.mp3> ou <.wma>).

- ISO 9660 Niveau 1 et 2: 32 caractères

• Romeo: 32 caractères
• Joliet: 32 caractères
• Nom de fichier long Windows: 32 caractères

À propos des périphériques USB

• Cet appareil peut reproduire les fichiers MP3/WMA/WAV/FLAC mémorisés sur un périphérique USB à mémoire de grande capacité.
• Vous ne pouvez pas connecter un périphérique USB via un hub USB.
• La connexion d'un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture.
• Nombre maximum de caractère pour:

- Noms de dossier: 64 caractères

• Noms de fichier: 64 caractères
• Balises MP3: 64 caractères
• Balises WMA: 64 caractères
• Balises WAV: 64 caractères
• Balises FLAC: 64 caractères

RÉFÉRENCES

• Cet appareil peut reconnaître un maximum de 15 000 fichiers, 500 dossiers (999 fichiers par dossier y compris les dossiers sans fichier) et 8 hiérarchies.
• Cet appareil ne peut pas reconnaître les périphériques USB dont l'alimentation n'est pas de 5 V et dépasse 1 A.

À propos de l'iPod/iPhone

Made for

• iPod touch (2nd, 3rd, 4th et 5th generation)
• iPod classic
• iPod nano (3rd, 4th, 5th, 6th et 7th generation)
• iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C, 6, 6 Plus
• Il n'est pas possible de parcourir les fichiers vidéo sur le menu "Videos" en mode [HEAD MODE].
  • L'ordre des morceaux affichés sur le menu de sélection de cet appareil peut être différent de celui de iPod/iPhone.

À propos du périphérique Android

• Cet appareil prend en charge Android OS 4.1 et ultérieur.
- Certains périphériques Android (avec OS 4.1 et ultérieur) peuvent ne pas prendre en charge complètement Android Open Accessory (AOA) 2.0.
- Si le périphérique Android prend en charge à la fois le protocole mass storage class et AOA 2.0, cet appareil utilise toujours en priorité la lecture via AOA 2.0.

Changez l'information sur l'affichage

Chaque fois que vous appuyez sur les informations affichées changent.
- Si aucune information n'est disponible ou si aucune information n'est enregistrée, "NO TEXT", "NO NAME", ou une autre information (par ex. le nom de la station) apparaît.

FM ou AM	Fréquence leur/Horloge
	(Pour les stations FM Radio Data System uniquement)Nom de la station (PS) Fréquence Type de programme (PTY) Radio texte+Jour/Horloge → (retour au début)
CD ou USB (Pour CD-DA)	Durée de lecture Jour/Horloge Nom du disque → Titre de plage (retour au début)
	(Pour les fichiers MP3/WMA/WAV/FLAC)Durée de lecture Jour/Horloge Titre d'album/Artiste Titre de plageNoms de dossier/fichier (retour au début)
USB-IPODou ANDROID	Durée de lecture Jour/Horloge Titre d'album/Artiste Titre de plage (retour au début)
AUX	AUX leur/Horloge
BT AUDIO	BT AUDIO leur/Horloge

Lettres cyrilliques disponibles

Caractères disponibles Indications sur l'affichage A B C D E F G H I J K L M N O P R A E F G E W 3 H K A M H O P R C T Y F X U Y W Y B b b 3 J O A E C T Y F W U Y W Y B 3 J O A E

GUIDE DE DÉPANNAGE

Symptôme Remède
Généralités	Le son ne peut pas être entendu. • Ajustez le volume sur le niveau optimum.• Vérifiez les cordons et les connexions.
	"MISWIRING CHECK WIRING THEN PWR ON" apparaît.	Mettez l'appareil hors tension, puis assurez-vous que les prises des câbles d'enceinte sont correctement isolées. Mettez de nouveau l'appareil sous tension.
	"PROTECTING SEND SERVICE" apparaît.	Envoyez l'appareil au centre de service le plus proche.
	Vous ne pouvez pas choisir la source.	Cochez le réglage [ SRC SELECT]. (→)
Radio	• La réception radio est mauvaise.• Bruit statique pendant l'écoute de la radio.	Connectez l'antenne solidement.
CD / USB / iPod	Le disque ne peut pas être éjecté.	Maintenez enfoncé pour éjecter le disque de force. Faites attention que le disque ne tombe pas quand il est éjecté.
	"IN DISC" apparaît. Assurez-vous que rien ne bloque la fente d'insertion quand vous éjectez le disque.
	"PLEASE" et "EJECT" apparaissent alternativement.	Appuyez , puis insérez le disque correctement.
	L'ordre de lecture n'est pas celui que vous pensiez.	L'ordre de lecture est déterminé par le nom du fichier (USB) ou l'ordre dans lequel les fichiers ont été enregistrés (disque).
	La durée de lecture écoulée n'est pascorrecte.	Cela dépend du processus d'enregistrement utilisé.
	"NOT SUPPORT" apparaît et la plage est sautée.	Vérifiez si la plage est dans un format compatible. (→12)
	"READING" clignote sur. • N'utilisez pas trop de niveaux de hiérarchie et de dossiers.• Remettez le disque en place ou reconnectez le périphérique USB.
	"CANNOT PLAY" clignote et/ou le périphérique connecté ne peut pas être détecté.	• Vérifiez si le périphérique connecté est compatible avec cet appareil et assurez-vous que les fichiers sont dans un format compatible. (→2)• Reconnectez le périphérique.

Symptôme		Remède
CD / USB / iPod	iPod/iPhone ne peut pas être mis sous tension ou ne fonctionne pas.	Vérifiez la connexion entre cet appareil et l’iPod/iPhone.Détachez et réinitialisez l’iPod/iPhone en utilisant un réinitialisation matérielle.
	Les caractères corrects ne sont pas affichés.	Cet appareil peut uniquement afficher les lettres majuscules, les chiffres et un nombre limité de symboles. (→ 4)
ANDROID	Aucun son ne peut être entendu pendant la lecture.Le son sort uniquement du périphérique Android.	Reconnectez le périphérique Android.En mode [AUDIO MODE], lancez n’importe quelle application multimédia sur le périphérique Android et démarrez la lecture.En mode [AUDIO MODE], relancez l’application multimédia actuelle ou utilisez une autre application multimédia.Redémarrez le périphérique Android.Si cela ne résout pas le problème, c’est que le périphérique Android connecté ne peut pas diriger le signal audio sur l’appareil. (→ 13)
	Lecture impossible en mode [AUTO MODE].	Assurez-vous que JVC MUSIC PLAY APP est installé sur le périphérique Android. (→ 5)Reconnectez le périphérique Android et sélectionnez le mode de commande approprié. (→ 6)Si cela ne résout pas le problème, c’est que le périphérique Android connecté ne prend pas en charge [AUTO MODE. (→ 13)
	“NO DEVICE” ou “READING” clignote sur.	Déactivez les options développeur sur le périphérique Android.Reconnectez le périphérique Android.Si cela ne résout pas le problème, c’est que le périphérique Android connecté ne prend pas en charge [AUTO MODE. (→ 13)
	La lecture est intermittente ou le son saute.	Déactivez le mode d’économie d’énergie sur le périphérique Android.
	“CANNOT PLAY” • Assurez-vous que le périphérique Android contient des fichiers audio compatibles.Reconnectez le périphérique Android.Redémarrez le périphérique Android.

Si vous avez toujours des problème, réinitialisez l'appareil. (→ 3)

SPÉCIFICATIONS
Sujet à changement sans notification.

Tuner	FM	Plage de fréquences 87,5 MHz — 108,0 MHz (pas de 50 kHz)
		Sensibilité utilisable (S/B = 26 dB) 0,71 μV/75 Ω
		Seuil de sensibilité (DIN S/N = 46 dB) 2,0 μV/75 Ω
		Réponse en fréquence (±3 dB) 30 Hz — 15 kHz
		Taux de Signal/Bruit (MONO) 64 dB
		Séparation stéréo (1 kHz) 40 dB
	PO	Plage de fréquences 531 kHz — 1 611 kHz (pas de 9 kHz)
		Sensibilité utilisable (S/B = 20 dB) 28,2 μV
	GO	Plage de fréquences 153 kHz — 279 kHz (pas de 9 kHz)
		Sensibilité utilisable (S/B = 20 dB) 50 μV
Lecteur CD	Diode laser GaAlAs
	Filtre numérique (D/A) 8 fois suréchantillonnage
	Vitesse de rotation 500 t/min. — 200 t/min. (CLV)
	Pleurage et scintillement Non mesurables
	Réponse en fréquence (±1 dB) 20 Hz — 20 kHz
	Distorsion harmonique totale (1 kHz) 0,01 %
	Taux de Signal/Bruit (1 kHz)	105 dB
	Gamme dynamique	90 dB
	Séparation des canaux	85 dB
	Décodage MP3	Compatible avec le format MPEG-1/2 Audio Layer-3
	Décodeur WMA	Compatible Windows Media Audio

USB	Standard USB	USB 1.1, USB 2.0 (Vitesse maximale)
	Périphériques compatibles	À mémoire de grande capacité
	Système de fichiers	FAT12/ 16/ 32
	Courant d'alimentation maximum	CC 5 V=1 A
	Décodage MP3	Compatible avec le format MPEG-1/2 Audio Layer-3
	Décodeur WMA	Compatible Windows Media Audio
	Décodeur WAV	PCM linéaire
	Décodeur FLAC	Fichiers FLAC
Auxiliaire	Réponse en fréquence ( ± 3 dB)	20 Hz — 20 kHz
	Tension maximum d'entrée	1 000 mV
	Impédance d'entrée	30 kΩ
Audio	Puissance de sortie maximum	50 W × 4 ou50 W × 2 + 50W × 1 (Caisson de grave = 4 Ω)
	Pleine Puissance de Largeur de Bande (avec moins de 1% DHT)	22 W × 4
	Impédance d'enceinte	4 Ω — 8 Ω
	Niveau de préamplification/charge (CD/USB)	2 500 mV/10 kΩ en charge
	Impédance du préamplificateur	≤ 600 Ω
Généralités	Tension de fonctionnement (10,5 V — 16V admissible)	14,4 V
	Consommation de courant maximale	10 A
	Gamme de température de fonctionnement	-10^ — +60^
	Dimensions d'installation (L × H × P)	182 mm × 53 mm × 158 mm
	Poids	1,1 kg

Avertissement

• L'appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse négative.
• Déconnectez la borne négative de la batterie avant le câblage et le montage.
• Ne connectez pas le fil de batterie (jaune) et le fil d'allumage (rouge) au châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits.
• Isolez les fils non connectés avec du ruban adhésif pour éviter les courts-circuits.
• Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la voiture après l'installation.

⚠️ Précautions

• Pour des raison de sécurité, laissez le travail de câblage et de montage des professionnels. Consultez votre revendeur autoradio.
• Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes.
• Ne connectez pas les fils ⊖ des l'enceintes au châssis de la voiture, au fil de masse (noir) ou en parallèle.
• Connectez des enceintes avec une puissance maximum de plus de 50 W. Si la puissance maximum des enceintes est inférieure à 50 W, changez le réglage[AMP GAIN] pour éviter d'endommager les enceintes.(→10)
  • Montez l'appareil avec un angle de moins de 30°.
• Si le faisceau de fils de votre véhicule ne possède pas de borne d'allumage, connectez le fil d'allumage (rouge) à la borne du boîtier de fusible de votre véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service avec la clé de contact.
• Gardez tous les câbles à l'écart des dissipateurs thermiques.
• Après avoir installé l'appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.
• Si un fusible saute, assurez-vous d'abord que les câbles ne touches pas le châssis de la voiture puis remplacez le vieux fusible par un nouveau de même valeur.

Procédure de base

1 Retirez la clé de contact, puis déconnectez la borne de la batterie de la voiture.
2 Connectez les fils correctement. Reportez-vous à Connexio(17)
3 Installez l'appareil dans votre voiture. Reportez-vous à Installation de l'appareil (montage encastré).
4 Connectez la borne de la batterie de la voiture.
5 Réinitialisez l'appareil. (→3)

Installation de l'appareil (montage encastré)

Lors d'une installation sans manchon de montage

1 Retirez le manchon de montage et la plaque d'assemblage de l'appareil.
2 Alignez les entailles de l'appareil (des deux côtés) avec le support de montage du véhicule et fixez l'appareil avec les vis (en vente dans le commerce).

N'utiliser que les vis spécifiés. L'utilisation de vis incorrects peut endommager l'appareil.

(B) 8 mm MAX. Ø5 mm Ø25 mm

Comment retirer l'appareil

Connexions KD-R671 KD-R571 / KD-R474 / KD-R472 / KD-R471 Sortie avant Sortie arrière/caisson de grave Sortie arrière/caisson de grave Fusible (10 A)Borne de l'antenne Connexion des connecteurs ISO sur certaines voitures VW/Audio ou Opel (Vauxhall) Vous aurez peut-être besoin de modifier le câblage du faisceau de fils fourni comme montré sur l'illustration ci-dessous. A7 (Rouge) Câble d'allumage (Rouge) Véhicule Appareil A4 (Jaune) Câble de batterie (Jaune) Câblage par défaut Jaune (Câble de batterie) Rouge (Câble d'allumage) Rouge (A7) Jaune (A4) Si aucune connexion n'est faite, ne laissez pas le câble sortir de la languette. Bleu clair/jaune (Fil de télécommande de volant) STEERING WHEEL REMOTE À l'adaptateur de télécommande volant Broche Couleur et fonction A2 Marron : Système de téléphone portable A4 Jaune : Pile A5 Bleu/Blanc : Commande d'alimentation A6 Orange/blanc : Éclairage de la voiture A7 Rouge : Allumage (ACC) A8 Noir : Connexion à la terre (masse) B1 Violet ⊕ : Enceinte arrière (droit) B2 Violet/noir ⊖ B3 Gris ⊕ : Enceinte avant (droit) B4 Gris/noir ⊖ B5 Blanc ⊕ : Enceinte avant (gauche) B6 Blanc/noir ⊖ B7 Vert ⊕ : Enceinte arrière (gauche)* B8 Vert/noir ⊖ * Vous pouvez aussi connecter directement un caisson de grave sans amplificateur de caisson de grave extérieur. Pour les réglages,→ 10. Si votre voiture ne possède pas de prise ISO Nous recommandons d'installer l'appareil en utilisant un harnais de câblage en vente dans le commerce recommandé spécifiquement pour votre voiture et, pour votre sécurité, de laisser ce travail a des professionnels. Consultez votre revendeur autoradio.

Liste des pièces pour l'installation

(A) Façade

(×1)

(B) Plaque d'assemblage

(×1)

(C) Manchon de montage

(×1)

(D) Faisceau de fils

(×1)

(E) Clé d'extraction

(×2)

Marquage des produits utilisant un laser

L'étiquette est attachée au châssis/boîtier de l'appareil et indique que l'appareil utilise des rayons laser de classe 1. Cela signifie que l'appareil utilise des rayons laser d'une classe faible. Il n'y a pas de danger de radiation accidentelle hors de l'appareil.
