СОДЕРЖАНИЕ ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

ПОДГОТОВКА К

ЭКСПЛУАТАЦИИ

2

ОСНОВНЫЕ СВЕДЕНИЯ 3

НАЧАЛО ЭКСПЛУАТАЦИИ 4

1 Отмена демонстрации
2 Настройка часов
3 Задание базовых настроек

СПРАВОЧНЫЕ МАТЕРИАЛЫ 12

Обслуживание

Дополнительная информация

УСТРАНЕНИЕ ПРОБЛЕМ 14

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ 15

УСТАНОВКА И

ПОДКЛЮЧЕНИЕ 16

ВАЖНО

• В целях обеспечения надлежащей эксплуатации, пожалуйста, перед тем как приступить к эксплуатации данного изделия, внимательно прочтите настоящее руководство. Особенно важно, чтобы вы прочли и соблюдали все указания в данном руководстве, отмеченные словами Предупреждение и Внимание.
• Пожалуйста, держите данное руководство в надежном и доступном месте для обращения к нему за справками в будущем.

▲ Предупреждение

Не используйте функции, которые отвлекают внимание и мешают безопасному вождению.

Внимание

Настройка громкости:

• Отрегулируйте громкость таким образом, чтобы слышать звуки за пределами автомобиля для предотвращения аварий.
• Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

Общие характеристики:

• Не используйте внешние устройства, если это может отрицательно повлиять на безопасность движения.
• Убедитесь в том, что созданы резервные копии всех важных данных. Мы не несем ответственность за потерю записанных данных.
• Никогда не оставляйте металлические предметы (например, монеты или металлические инструменты) внутри устройства во избежание коротких замыканий.
• Если ошибка чтения диска возникла из-за образования конденсата на лазерных линзах, извлеките диск и дождитесь, пока влага испарится.

Как пользоваться данным руководством

• Операции объясняются в основном с использованием кнопок на передней панели модели KD-R571.
• В объяснительных целях используются индикации на английском языке. Вы можете выбрать язык отображения из меню. (→ 4)
  • [XX] обозначает выбранные элементы.
  • (→ XX) означает, что материалы доступны на указанной странице.

ОСНОВНЫЕ СВЕДЕНИЯ

Передняя панель

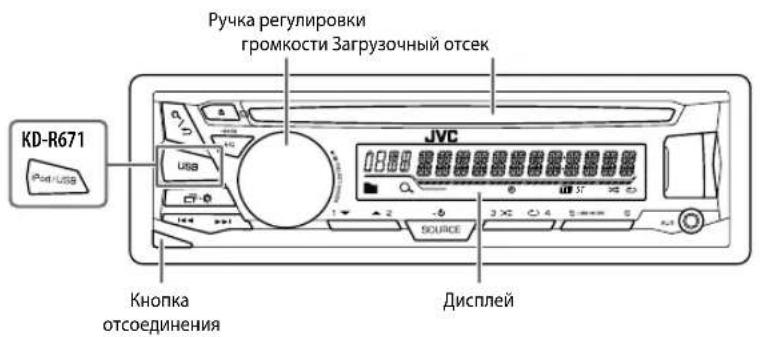

Ручка регулировки громкости Загрузочный отсек KD-R671 JVC Кнопка отсоединения Дисплей

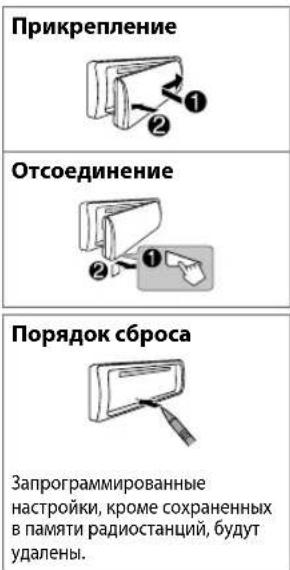

Прикрепление Отсоединение Порядок сброса Запрограммированные настройки, кроме сохраненных в памяти радиостанций, будут удалены.

Задача На передней панели

Включение питания	Нажмите кнопкуSOURCE-➊.• Нажмите и удерживайте нажатой, чтобы отключить питание.
Настройка громкости Поверните ручку регулировки громкости.
	Нажмите ручку регулировки громкости, чтобы выключить звук или приостановить воспроизведение.• Нажмите кнопку еще раз, чтобы отменить действие.
Выберите источник	• Нажмите кнопкуSOURCE-➊несколько раз.• Нажмите кнопкуSOURCE-➊, затем поверните ручку регулировки громкости в течение 2 секунд.
Изменение отображаемой информации	Нажмите кнопку➌ ⚙️ несколько раз. (43)

НАЧАЛО ЭКСПЛУАТАЦИИ

JVC c5-0

Отмена демонстрации

При включении питания (или после сброса устройства) на дисплее отображается следующая информация: "CANCEL DEMO"→"PRESS"→"VOLUME KNOB"

1 Нажмите ручку регулировки громкости. В качестве начальной настройки выбрано значение [ YES].

2 Нажмите ручку регулировки громкости еще раз. Отображается надпись "DEMO OFF".

Настройка часов

1 Нажмите и удерживайте нажатой кнопку
2 Поверните ручку регулировки громкости для выбора элемента [CLOCK], а затем нажмите ее.
3 Поверните ручку регулировки громкости для выбора элемента [CLOCK SET], а затем нажмите ее.
4 Поворачивайте ручку регулировки громкости, чтобы выбрать значения параметров, а затем нажмите ее. День→Час→Минута
5 Поверните ручку регулировки громкости для выбора элемента [24H/12H], а затем нажмите ее.
6 Поверните ручку регулировки громкости для выбора [ 12 HOUR] или [24 HOUR], а затем нажмите ее.
7 Нажмите для выхода.
Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂

Задание базовых настроек

1 Нажмите и удерживайте нажатой кнопку
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/5

По умолчанию: XX

SETTINGS
BEEP	ON: Включение звука нажатия кнопки. ;OFF: Выключение.
SRC SELECT
AM*	ON: Включение варианта AM при выборе источника. ;OFF: Отключение.
AUX*	BT ADAPTER: Выбирается, когда адаптер Bluetooth KS-BTA100 подключен к разъему AUX.(→ 8) ;ON: Включение варианта AUX при выборе источника. ;OFF: Отключение.
F/W UPDATE
SYSTEM
F/W xxxx	YES: Запуск обновления встроенного программного обеспечения. ;NOОтмена (обновление не запущено).Подробнее об обновлении встроенного программного обеспечения см.;.
CLOCK
CLOCK SYNC	AUTO: Время часов автоматически настраивается с помощью данных времени на часах (СТ)в сигнале Radio Data System. ;OFF: Отмена.
CLOCK DISP ON	: Даже в выключенном состоянии на дисплее отображается текущее время. ;OFF: Отмена.
ENGLISH
РУССКИЙ	Выберите язык отображения для меню и в применимных случаях информации о музыке.По умолчанию выбрано значениеENGLISH
ESPANOL

* Не отображается, если выбран соответствующий источник.

Начало воспроизведения

Происходит автоматическая смена источника, и начинается воспроизведение.

CD

Извлечение диска Верхняя сторона

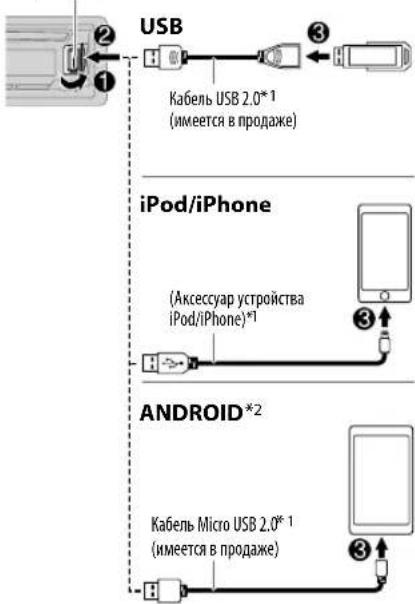

Входной USB-разъем

Доступные для выбора

ИСТОЧНИКИ:

KD-R671

Чтобы напрямую выбрать источник USB/USB-IPOD/ANDROID, нажмите

iPod / USB или USB

Задача На передней панели

Перемотка назад или вперед*3	Нажмите и удерживайте нажатой кнопку ◀◀/▶▶
Выбор дорожки или файла	Нажмите кнопку ◀◀/▶▶.
Выбор папки*4	Нажмите кнопку 2 ▲/1 ▼
Воспроизведение в режиме повтора*5	Нажмите кнопку 4 ⚫сколько раз.
	TRACK RPT/ ALL RPT : Звуковой		компакт-диск
	TRACK RPT/ FOLDER RPT/ALL RPT : Файл MP3/WMA/WAV/FLAC
	ONE RPT/ALL RPT/RPT OFF : iPod или ANDROID
Воспроизведение в случайном порядке*5	Нажмите кнопку 3 ⚫сколько раз.
	ALL RND/RND OFF : Звуковой		компакт-диск
	FOLDER RND/ALL RND/RND OFF : Файл MP3/WMA/WAV/FLAC
	SONG RND/ALL RND/RND OFF : iPod или ANDROID

*1 Не оставляйте кабель в автомобиле, когда он не используется.
*2 При подключении устройства Android отобразится "Press [VIEW] to install JVC MUSIC PLAY APP". Следуйте инструкциям на экране, чтобы установить приложение. Вы также можете установить последнюю версию приложения JVC MUSIC PLAY на ваше устройство Android до его подключения. (→ 12)
*3 Для ANDROID: Применимо, только если выбрано [AUTO MODE. (→ 6)
*4 Для CD: Только для файлов MP3/WMA. Эта функция не работают для устройства iPod/ANDROID.
*5 Для iPod/ ANDROID: Применимо, только если выбрано [HEAD MODE/ [AUTO MODE]. (→ 6)

Выбор режима управления

Когда источником является USB-IPOD, последовательно нажимайте 5 USB MODE.

HEAD MODE: Управление устройством iPod с данного устройства.

IPHONE MODE Управление устройством iPod с самого iPod. Однако вы по-прежнему можете запускать воспроизведение/ставить на паузу или пропускать файлы с данного устройства.

Когда источником является ANDROID, последовательно нажимайте 5 USB MODE.

AUTO MODE: Управление устройством Android с данного устройства через приложение JVC MUSIC PLAY, установленное на устройстве Android.

AUDIO MODE Управление устройством Android с помощью самого устройства Android через другие программные медиаплееры, установленные на устройстве Android. Однако вы по-прежнему можете запускать воспроизведение/ставить на паузу или пропускать файлы с данного устройства.

Выбор музыкального диска

Нажмите кнопку 5HUSBMODE раз.

Будут воспроизводиться песни, сохраненные на следующем диске.

• Выбранная внутренняя или внешняя память смартфона (запоминающее устройство большой емкости).
• Выбранный привод устройства с несколькими дисками.

Изменение скорости воспроизведения аудиокниги (Audiobook)

(Для KD-R671)

При прослушивании iPod, когда выбрано [HEAD MODE].

1 Нажмите и удерживайте нажатой кнопку

2 Поверните ручку регулировки громкости для выбора элемента [ IPOD], а затем нажмите ее.

3 Нажмите ручку регулировки громкости, чтобы выбрать элемент [AUDIOBOOKS].

4 Поверните ручку регулировки громкости для выбора элемента, а затем нажмите ручку.

0.5× SPEED / 1× SPEED / 2× SPEED: Выберите желаемую скорость воспроизведения звукового файла из категории "Audiobooks" на iPod/iPhone. (По умолчанию: Зависит от настройки iPod/iPhone.)

5 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку ⚫/⊃

Выбор файла из папки/списка

1 Нажмите кнопку 📞/→

2 Поверните ручку регулировки громкости для выбора папки/списка, а затем нажмите ручку.

3 Поверните ручку регулировки громкости для выбора файла, а затем нажмите ручку.

Быстрый поиск

Если у вас имеется большое количество файлов, вы можете выполнить быстрый поиск по ним.

Для быстрого просмотра списка быстро поворачивайте ручку регулировки громкости.

Неприменимо для iPod.

Поиск по алфавиту (применимо только для iPod):

Вы можете выполнить поиск файла по первому символу в имени.

Нажмите 2 ▲/1 ▼ или быстро поверните ручку регулировки громкости, чтобы выбрать желаемый символ (A-Z/0-9/OTHERS).

– Выберите "OTHERS", если первый символ отличается от A–Z, 0–9.

• Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂.
• Для отмены нажмите и удерживайте нажатой кнопку Q/5.
• Для iPod применимо, только когда выбрано [HEAD MODE].
• Для ANDROID применимо, только когда выбрано [AUTO MODE].

РАДИОПРИЕМНИК

JVC SUPPORT

Индикатор "ST" загорается при приеме стереосигнала FM-трансляции достаточного уровня.

Поиск радиостанции

1 Нажмите кнопку SOURCE по раз для выбора FM или AM.
2 Нажмите кнопку|◄◄ / ►► для автоматического поиска радиостанции. (или)

Нажмите и удерживайте нажатой кнопку |◀◀ / ▶▶, пока символ "M" не начнет мигать, затем нажмите несколько раз для поиска радиостанции вручную.

Настройки в памяти

Можно сохранять до 18 радиостанций FM и 6 радиостанций AM.

Сохранение радиостанции

При прослушивании радиостанции....

Нажмите и удерживайте нажатыми номерованные кнопки (1 – 6). (или)

1 Нажмите и удерживайте нажатой ручку регулировки громкости, пока не замигает текст "PRESET MODE".
2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку.

Запрограммированный номер мигает, и отображается надпись "MEMORY".

Выбор сохраненной радиостанции

Нажмите и удерживайте нажатыми номерованные кнопки (1 – 6). (или)

1 Нажмите кнопку .Q/⊃
2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку для подтверждения.

Другие настройки

1 Нажмите и удерживайте нажатой кнопку
2 Поверните ручку регулировки громкости для выбора элемента [TUNER], а затем нажмите ее.
3 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
4 Повторяйте действие 3 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
5 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/3.

По умолчанию: XX

RADIO TIMER

Включение радио в определенное время независимо от текущего источника.1 ONCE/ DAILY/ WEEKLY/OFF: Выбор частоты включения таймера.2 FM/ AM Выбор диапазона частот.3 01 до 18(для FM)/ 01 до 06(для AM): Выбор запрограммированной радиостанции.4 Установка дня ^9 и времени включения."☐" загорается после завершения.Таймер радио не будет включен в следующих случаях.• Устройство выключено.• Значение OFF] выбрано для [AM] в меню [ SRC SELECT] после выбора таймера радио для AM. (→)

SSM

SSM 01 – 06 / SSM 07 – 12/ SSM 13 – 18: Автоматическое программирование до 18 радиостанций FM. Текст "SSM" перестает мигать после сохранения первых 6 радиостанций. Выберите SSM 07 – 12 / SSM 13 – 18для сохранения следующих 12 радиостанций.

*1 Доступно для выбора, только когда в действия 1 выбран параметр [ ONCE ] или [WEEKLY].

РАДИОПРИЕМНИК

По умолчанию:XX
LOCAL SEEK ON	: Поиск только радиостанций FM-диапазона с хорошим качеством приема.;OFF:Отмена.•Выполняемые настройки применяются только к выбранному источнику/радиостанции. После переключения источника/радиостанции, настройки требуетсявыполнить еще раз.
IF BAND AUTO	____: Повышение избирательности тюнера для устранения интерференционныхпомех от соседних FM-диапостанций. (Сопровождается потерей стереоэффекта.) ;WIDE:Могут возникать интерференционные помехи от соседних FM-радиостанций, нопри этом качество звучания не будет ухудшаться и стереоэффект будет сохраняться.
MONO ON	: Улучшение качества приема в FM-диапазоне (при этом стереоэффект может бытьутрачен). ;OFF:Отмена.
NEWS-STBY*2	ON:Устройство временно переключается на программу новостей, если она доступна.;OFF:Отмена.
REGIONAL*2	ON:Переключение на другую станцию только в определенном регионе с помощьюэлемента управления "AF".OFF:Отмена.
AF SET*2	ON:Автоматический поиск другой станции, транслирующей эту же программу в даннойсети Radio Data System с более высоким качеством приема, если текущее качествоприема является неудовлетворительным.;OFF:Отмена.
TI SET*2	ON:Позволяет устройству временно переключаться в режим приема сообщений одвижении на дорогах, когда эти сообщения доступны (загорается индикатор "ТІ").;OFF:Отмена.
PTY SEARCH*2	Выберите код PTY (см. ниже).Если есть радиостанция, передающая в эфир программу того же кода PTY, что былвыбран, осуществляется настройка на эту радиостанцию.

Код PTY: NEWS, AFFAIRS, INFO. SPORT, EDUCATE DRAMA, CULTURE SCIENCE. VARIED, POP M (музыка), ROCK M (музыка), EASY M (музыка), LIGHT M (музыка), CLASSICS, OTHER M (музыка), WEATHER, FINANCE, CHILDREN, SOCIAL RELIGION. PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (музыка), OLDIES, FOLK M (музыка), DOCUMENT
*2 Только для источника FM.

AUX

Использование портативного аудиопроигрывателя

1 Подключите портативный аудиопроигрыватель (имеется в продаже).

Мини-стереоразъем 3,5 мм с разъемом в форме буквы "L"

(имеется в продаже) Дополнительный входной разъем Портативный аудиопр

2 Выберите [ON] для [AUX] в [SRC SELECT]. (→ 4)
3 Нажмите ведовство раз для выбора AUX.
4 Включите портативный аудиопроигрыватель и начните воспроизведение.

Используйте мини-стереоразъем с 3 контактами для обеспечения оптимального качества выходного аудиосигнала.

Использование устройства Bluetooth®

1 Подключите адаптер Bluetooth KS-BTA100 (приобретается отдельно).

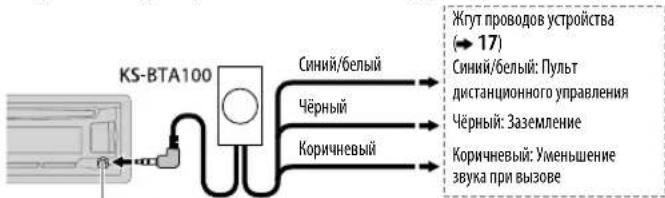

KS-BTA100 Синий/белый Чёрный Коричневый Жгут проводов устройства (→ 17) Синий/белый: Пульт дистанционного управления Чёрный: Заземление Коричневый: Уменьшение звука при вызове

Дополнительный входной разъем

2 Зарегистрируйте устройство Bluetooth с устройством KS-BTA100 (выполните сопряжение).
3 Выберите [ BT ADAPTER] для [AUX] в [SRC SELECT]. (→ 4)
4 Нажмите босемько раз для выбора BT AUDIO.
5 Начало использования устройства Bluetooth.

Для получения дополнительной информации см. инструкцию по эксплуатации к KS-BTA100.

ЗВУКОВЫЕ НАСТРОЙКИ

JVC

Выбор запрограммированного эквалайзера

Нажмите кнопку EQ-BASS (или)

Нажмите кнопку EQ-BASS, затем поверните ручку регулировки громкости в течение 5 секунд.

Запрограммированный эквалайзер, FLAT (по умолчанию), HARD ROCK, HIP HOP, JAZZ, POP, R&B, TALK, USER, VOCAL BOOST, BASS BOOST, CLASSICAL, DANCE

Сохранение собственных настроек звука

1 Нажмите и удерживайте, ОТВАБПерейти к настройке EASY EQ.
2 Поверните ручку регулировки громкости для выбора элемента, а затем нажмите ручку.
Для настройки обращайтесь к разделу EASY EQ], настройка будет сохранена в разделе USER].
- Для возврата к предыдущему элементу настройки нажмите кнопку Q / D.
- Чтобы выйти, нажмитеEQ-BASS.

Другие настройки

1 Нажмите и удерживайте нажатой кнопку.
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
4 Нажмите □•☆ для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку R/♂

По умолчанию: XX

EQ SETTING
EQ PRESET	Выберите предварительно установленный режим эквалайзера, соответствующегомузыкальному жанру. (Чтобы использовать настройки, заданные в [EASY EQ], выберите[USER].)FLAT (по умолчанию) / HARD ROCK / HIP HOP / JAZZ / POP / R&B / TALK / USER /VOCAL BOOST / BASS BOOST / CLASSICAL / DANCE
EASY EQ	Настройте собственные параметры звука. Настройки сохраняются в разделе [USER].SUB.W SP *1*2 0T00 до +06 (По умолчанию:SUB.W *1*3: 0T −08 до +08 — 00BASS LVL: 0T −06 до +06 — 00MID LVL: 0T −06 до +06 — 00TRE LVL: 0T −06 до +06 — 00
PRO EQ	1 BASS/ MIDDLE/TREBLE : Выберите тон звука.2 Настройте элементы звучания для выбранного тона звука.BASS Частота: 60/ 80/100/ 200 HZ (По умолчанию: 80 HZУровень: −06 до +06т0: Q1.0/ Q1.25/ Q1.5/ Q2.0MIDDLE Частота: 0.5/ 1.0/1.5/ 2.5 KHZ (По умолчанию: 0HHzУровень: 0T −06 до +060: Q0.75/ Q1.0/ Q1.25TREBLE Частота: 10.0/12.5/ 15.0/17.5 KHZ (По умолчанию: 10.0 KHZУровень: 0T −06 до +060: Q FIXQ OFF: Отмена.
AUDIO
BASS BOOST	+01 — +05 (+01): Выбор предпочитаемого уровня подъема нижних частот.;OFF: Отмена.
LOUD 01	__ ,02 : Увеличение низких или высоких частот для получения хорошо сбалансированногозвучания при низком уровне громкости.;OFF: Отмена.

*1 Отображается только в том случае, если параметр [SUB.W] имеет значение [ON. (→ 10)
*2 Отображается только в том случае, если параметр [SPK/PREOUT ] имеет значение [SUB.W/SUB.W]. (→10)
*3 Отображается только в том случае, если параметр [SPK/PREOUT ] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W]. (→10)

ЗВУКОВЫЕ НАСТРОЙКИ

SUB.W LEVEL *4	SPK-OUT *5	От 00 до +06 (+03): Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного через акустические провода. (→17)
	PRE-OUT *6	От -08 до +08 (00): Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного к разъемам линейного выхода (REAR/SW) через внешний усилитель. (→17)
SUB.W *6	ON / OFF: Включение или выключение выходного сигнала низкочастотного динамика.
SUB.W LPF *4	THROUGH : Все сигналы передаются в низкочастотный динамик. LOW 55HZ/MID 85HZ /HIGH 120HZ: Низкочастотный динамик воспроизводит аудиосигналы с частотами ниже 55 Гц/ 85 Гц/ 120 Гц.
SUB.W PHASE *4	REVERSE (180°)/NORMAL(0°): Выбор фазы выходного сигнала низкочастотного динамика в соответствии с выходным сигналом динамика в целях обеспечения оптимальной производительности. (Доступно только в том случае, если для параметра [SUB.W LPF] выбрано значение, отличное от [THROUGH].)
FADER R06	— F06 (00): Настройка выходного баланса передних и задних динамиков.
BALANCE *7	L06 — R06 (00): Настройка выходного баланса левых и правых динамиков.
VOL ADJUST -15	— +06 (00): Программирование первоначального уровня громкости для каждого источника (в сравнении с уровнем громкости FM). Перед настройкой выберите источник, который необходимо настроить. (Текст "VOL ADJ FIX" отображается, если выбрано "FM".)
AMP GAIN LOW POWER	: Ограничение максимального уровня громкости значением 25. (Если максимальная мощность динамика меньше 50 Вт, выберите эту настройку, чтобы предотвратить повреждение динамиков.) ; HIGH POWER: Максимальный уровень громкости — 35.
D.T.EXP(Digital Track Expander)	ON: Создание реалистичного звука путем компенсации высокочастотных компонентов и восстановления времени достижения максимального эффекта волны, которые были потеряны при аудиокомпрессии данных. ; OFF: Отмена.
TEL MUTING *8	ON: Отключение звука при использовании сотового телефона (не подключается через KS-BTA100). ;OFF: Отмена.
SPK/PRE OUT	В зависимости от способа подключения динамиков, выберите подходящую настройку для задания желаемого выхода. (→Настройки выхода на динамики)

*4 Отображается только в том случае, если параметр SUB.W ] имеет значение [ON].

*5 Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [SUB.W/SUB.W.

*6 Отображается только в том случае, если параметр SPK/PRE OUT | имеет значение [REAR/SUB.W] или [SUB.W/SUB.W].

*7 Эта настройка не влияет на выходной сигнал сабвуфера.

*8 Не работает, если значение [BTADAPTER] выбрано для [AUX] в [SRC SELECT]. (→ 4)

Настройки выхода на динамики

Выберите настройку выхода на динамики [SPK/PRE OUT] в соответствии с методом подключения динамиков.

Подсоединение через разъемы линейного выхода

Для подключений через внешний усилитель. (→ 17)

(Для KD-R671)

Настройка в [SPK/PRE OUT]	Аудиосигнал через линейный выход
	FRONT REAR/SW
REAR/REAR	Выход на передние динамики Выход на задние динамики
REAR/SUB.W	Выход на передние динамики Выход сабвуфера
SUB.W/SUB.W	Выход на передние динамики Выход сабвуфера

(Для KD-R571 / KD-R474 /KD-R472 / KD-R471)

Настройка в [SPK/PRE OUT]	Аудиосигнал через линейный выход
	REAR/SW
REAR/REAR	Выход на задние динамики
REAR/SUB.W	Выход сабвуфера
SUB.W/SUB.W	Выход сабвуфера

Подсоединение через акустические провода

Для подключений без использования внешнего усилителя. Однако данная настройка также позволяет использовать низкочастотный динамик. (→ 17)

Настройка в [SPK/PRE OUT]	Аудиосигнал через провод заднего динамика
	L (слева) R (правому)
REAR/REAR	Выход на задние динамики Выход на задние динамики
REAR/SUB.W	Выход на задние динамики Выход на задние динамики
SUB.W/SUB.W	Выход сабвуфера (Звук отключен)

Если выбрано [SUB.W/SUB.W]:
- [HIGH 120HZ] выбрано в [SUB.W LPF] и опция [THROUGH] недоступна.
- [R01] выбрано в [FADER] и для выбора доступен диапазон с [R06] до [00]

НАСТРОЙКИ ДИСПЛЕЯ

BUTTON ZONE DISP ZONE

1 Нажмите и удерживайте нажатой кнопку
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/→

По умолчанию: XX

DISPLAY

DIMMER

Снижение яркости подсветки дисплея и кнопок. OFF: Затемнение выключено. ON: Затемнение включено. Яркость переключается на настройку [NIGHT]. (→ [BRIGHTNESS]) DIMMER TIME: Настройка времени включения и выключения затемнения. 1 Поверните ручку регулировки громкости для настройки значения времени [ON], а затем нажмите ручку. 2 Поверните ручку регулировки громкости для настройки значения времени [OFF], а затем нажмите ручку. (По умолчания[ON]: 18:00 или 6:00 PM [ OFF]: 6:00 или 6:00 AM) AUTO: Затемнение включается и выключается автоматически при выключении и включении фар автомобиля. *1

*1 Необходимо подключение провода регулятора освещенности. (→7)

BRIGHTNESS	Настройка яркости кнопок, дисплея и входного USB-разъема отдельно для дневногои ночного времени.1 DAY / NIGHT: Выбор дневного или ночного времени.2 Выбор зоны.3 Задание уровня яркости (от 00 до 31).(По умолчанию: BUTTON ZONE: DAY 25 ; NIGHT: 09 DISP ZONE: DAY 31;NIGHT : 12)
SCROLL *2	ONCE: Однократная прокрутка отображаемой информации. ; AUTO: Повторнаяпрокрутка через 5-секундные интервалы. ; OFF: Отмена.
COLOR (для KD-R571)
PRESET	Выберите цвет для подсветки кнопок.COLOR 01– COLOR 49 [COLOR 08]USER: Отображается цвет, созданный вами для [DAY COLOR] или|NIGHT COLOR|. COLOR FLOW01– COLOR FLOW03: Цвет изменяется с разной скоростью.
DAY COLOR	Задание собственных дневных и ночных цветов для подсветки кнопок.1 RED/GREEN / BLUE Выберите основной цвет.2 От 00 до 31: Выбор уровня.
NIGHT COLOR	Повторите действия 1 и 2 для всех первичных цветов.Настройка сохраняется в разделе [USER] меню [PRESET].
MENU COLOR	ON: Переключение подсветки кнопок в режиме меню или при выборе музыкального файла из папки/списка. ; OFF: Отмена.

Цвета NIGHT COLOR] и [DAY COLOR] изменяется путем включения и выключения фар автомобиля.
*2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее.

СПРАВОЧНЫЕ МАТЕРИАЛЫ

Обслуживание

Чистка устройства

В случае загрязнения протрите переднюю панель сухой силиконовой или мягкой тканью.

Очистка разъема

Отсоедините лицевую панель и аккуратно протрите разъем ватной палочкой. Соблюдайте осторожность, чтобы не повредить разъем.

Обращение с дисками:

• Не касайтесь записанной поверхности диска.
• Не приклеивайте на диск клейкую ленту и т. п. и не используйте диск с приклеенной на него лентой.
• Не используйте никакие дополнительные принадлежности для диска.
• Проводите чистку по направлению от центра диска к его краю.
• Для очистки диска используйте сухую силиконовую или иную мягкую ткань. Не используйте какие-либо растворители.
• При извлечении дисков из устройства держите их горизонтально.
  • Перед установкой диска устраните любые неровности центрального отверстия или внешнего края диска.

■ Дополнительная информация

Посетите следующий веб-сайт http://www.jvc.net/cs/car/, чтобы получить:

– Последние обновления встроенного программного обеспечения и последний список поддерживаемых функций
– Приложение для устройств Android™ JVC MUSIC PLAY
– Любая другая последняя информация

О дисках и аудиофайлах

- Данное устройство обеспечивает воспроизведение только следующих компакт-дисков:

- На данном приемнике возможно воспроизведение дисков с несколькими сеансами записи; однако, незавершенные сеансы будут пропускаться при воспроизведении.

• Диски, которые нельзя воспроизвести на данном устройстве:

• Диски некруглой формы.
• Диски, записанная поверхность которых окрашена, или диски со следами загрязнений.
• Записываемые диски, которые не были финализированы.
• Компакт-диск диаметром 8 см. Попытка вставки диска с помощью адаптера может привести к неисправности устройства.

- Воспроизведение DualDisc: Сторона диска DualDisc, отличная от DVD, не совместима со стандартом "Compact Disc Digital Audio". Поэтому не рекомендуется на данном устройстве использовать не-DVD сторону диска "DualDisc".

• Воспроизводимые файлы:

• Расширения файла: MP3 (.mp3), WMA (.wma)
• Скорость передачи данных: МРЗ: 8 кбит/с — 320 кбит/с

WMA: 32 кбит/с — 192 кбит/с

• Частота дискретизации
  MP3: 48 кГц, 44,1 кГц, 32 кГц, 24 кГц, 22,05 кГц, 16 кГц, 12 кГц, 11,025 кГц, 8 кГц
  WMA: 8 кГц — 48 кГц
• Файлы с переменной скоростью в битах (VBR).

• Максимальное количество символов в имени файла/папки:

Зависит от используемого формата диска (включает 4 символа разрешения — <.mp3> или <.wma>).

• ISO 9660 Level 1 и 2: 32 символа
• Romeo: 32 символа
• Joliet: 32 символа
• Длинное имя файла Windows: 32 символа

06 устройствах USB

• Данное устройство может воспроизводить файлы MP3/WMA/WAV/FLAC, сохраненные на запоминающем устройстве USB большой емкости.
• Запрещается подключать USB-носитель через USB-концентратор.
• Подключение кабеля, общая длина которого превышает 5 м, может привести к некорректному воспроизведению.
• Максимальное количество символов для следующих элементов ограничено:

- Имена папок: 64 символа

-Имена файлов:64символа
- Теги МРЗ: 64 символа
- Теги WMA: 64 символа
- Теги WAV: 64 символа
- Теги FLAC: 64 символа

СПРАВОЧНЫЕ МАТЕРИАЛЫ

• Данное устройство может распознавать до 15 000 файлов, 500 папок (999 файлов в папке, включая папку без неподдерживаемых файлов) и 8 иерархий.
• Это устройство не распознает устройства USB с номинальным напряжением, отличным от 5 В, и номинальным током свыше 1 А.

06 iPod/iPhone

Made for

- Просмотр видеофайлов в меню "Videos" в режиме [HEAD MODE] невозможен.

- Порядок отображения песен в меню выбора данного устройства может отличаться от порядка песен в проигрывателе iPod/iPhone.

06 устройстваx Android

- Данное устройство поддерживает Android OS 4.1 и выше.

- Некоторые устройства Android (с OS 4.1 и выше) могут не поддерживать полностью Android Open Accessory (AOA) 2.0.

- Если устройство Android одновременно поддерживает запоминающие устройства большой емкости и АОА 2.0, данное устройство всегда воспроизводит через АОА 2.0 в качестве приоритета.

Изменение отображаемой информации

Каждое нажатие кнопки переключает отображаемую информацию.

- Если информация не доступна или не записана, отображается сообщение "NO TEXT", "NO NAME" или другая информация (например, название радиостанции).

FM или AM	Частота ⚫ень/часы
	(Только для FM-радиостанций системы передачи цифровой информации)Название радиостанции (PS) ⚫астота Тип программы (PTY) Радиотекст+ ⚫день/часы ⚫ (обратно к началу)
CD или USB (Для CD-DA)Время воспроизведения ⚫ень/часы Название диска ⚫ Название дорожкие ⚫ (обратно к началу)
		(Для файлов MP3/WMA/WAV/FLAC)Время воспроизведения ⚫ень/часы Название альбома/Исполнитель ⚫Название дорожкие ⚫ Имя папки/файла ⚫ обратно к началу)
USB-IPODили ANDROID	Время воспроизведения ⚫ень/часы Название альбома/Исполнитель ⚫Название дорожкие ⚫ (обратно к началу)
AUX	AUX ⚫ень/часы
BT AUDIO	BT AUDIO ⚫ень/часы

Доступные кириллические символы

Допустимые символы

Отображение индикаторов

УСТРАНЕНИЕ ПРОБЛЕМ

Симптомы Способы устранения
Общие характеристики	Звук не слышен. • Установите оптимальный уровень громкости.• Проверьте кабели и соединения.
	Отображается надпись "MISWIRING CHECK WIRING THEN PWR ON".	Выключите питание, затем выполните проверку, чтобы убедиться, что контакты проводов динамиков должным образом изолированы. Снова включите питание.
	Отображается надпись "PROTECTING SEND SERVICE".	Отправьте устройство в ближайший сервисный центр.
	Источник нельзя выбрать.	Проверьте настройку [ SRC SELECT]. (→)
Радиоприемник	• Слабый радиоприем.• Статические помехи при прослушиваним радио.	Плотно вставьте антенну.
CD / USB / iPod	Невозможно извлечь диск.	Нажмите и удерживайте кнопку ▲ для принудительного извлечения диска. Осторожно, не уроните диск во время извлечения.
	Отображается надпись "IN DISC".	Убедитесь в отсутствии блокирования загрузочного отсека при вставке диска.
	Поочередно появиются надписи "PLEASE" и "EJECT".	Нажмите ▲ и вставьте диск правильно.
	Неправильный порядок воспроизведения.	Порядок воспроизведения определяется по имени файла (USB) или в порядке записи файлов (диск).
	Время от начала воспроизведения неправильное.	Это зависит от прежнего процесса записи.
	Отображается сообщение "NOT SUPPORT", и дорожка пропускается.	Убедятьесь в том, что дорожка имеет формат, поддерживаемый для воспроизведения. (→ 12)
	Продолжает мигать текст "READING".	• Не используйте многоуровневую иерархическую структуру и много папок.• Перезагрузите диск или повторно подключите USB-устройство.
	Текст "CANNOT PLAY" мигает и/или подключенное устройство нельзя определить.	• Убедитесь в том, что подключенное устройство совместимо с данным устройством, и что формат файлов поддерживается. (→ 2)• Повторно подключите устройство.

Симптомы		Способы устранения
CD /USB / iPod	Проигрыватель iPod/iPhone не включается или не работает.	Проверьте соединение между устройством и iPod/iPhone.Отключите и перезагрузите iPod/iPhone с помощью аппаратной перезагрузки.
	Правильные символы не отображаются.	Данное устройство может отображать только буквы верхнего регистра, цифры и ограниченное число символов.(→ 4)
ANDROID	• Во время воспроизведения не слышен звук.• Звук выводится только с устройства Android.	• Повторно выполните подключение устройства Android.• Если работает режим [AUDIO MODE], запустите любой программный медиаплеер на устройстве Android и начните воспроизведение.• Если работает режим [AUDIO MODE], перезапустите текущий программный медиаплеер или используйте другой программный медиаплеер.• Перезапустите устройство Android.• Если это не решит проблему, подключенное устройство Android неспособно передавать аудиосигнал на данное устройство.(→ 13)
	Не удается воспроизвести в режиме [AUTO MODE].	• Убедитесь в том, что приложение JVC MUSIC PLAY APP установлено на устройство Android.(→ 5)• Повторно выполните подключение устройства Android и выберите соответствующий режим управления.(→ 6)• Если это не решит проблему, подключенное устройство Android не поддерживает [AUTO MODE].(→ 13)
	Продолжает мигать текст "NO DEVICE" или "READING".	• Отключите на устройстве Android опции для разработчика.• Повторно выполните подключение устройства Android.• Если это не решит проблему, подключенное устройство Android не поддерживает [AUTO MODE].(→ 13)
	Прерывистое воспроизведение или пропускается звук.	Выключите режим энергосбережения на устройстве Android.
	"CANNOT PLAY" • Убедитесь, что устройство Android содержит аудиофайлы, доступные для воспроизведения.• Повторно выполните подключение устройства Android.• Перезапустите устройство Android.

При повторном возникновении проблем сбросьте устройство.(→3)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Данные могут быть изменены без уведомления.

Тюнер	FM	Диапазон частот 87,5 МГц — 108,0 МГц (интервалом 50 кГц)
		Полезная чувствительность(отношение сигнал/шум = 26 дБ)	0,71 мкВ/75 Ом
		Пороговая чувствительность (ДИНотношение сигнал/шум = 46 дБ)	2,0 мкВ/75 Ом
		Частотная характеристика ( ± 3 дБ) 30 Гц — 15 кГц
		Отношение сигнал/шум (МОНО) 64 дБ
		Разделение стереоканалов (1 кГц) 40 дБ
	MW	Диапазон частот 531 кГц — 1611 кГц (интервалом 9 кГц)
		Полезная чувствительность(отношение сигнал/шум = 20 дБ)	28,2 мкВ
	LW	Диапазон частот 153 кГц — 279 кГц (интервалом 9 кГц)
		Полезная чувствительность(отношение сигнал/шум = 20 дБ)	50 мкВ
Проигрыватель компакт-дисков	Лазерный диод GaAlAs
	Цифровой фильтр (D/A) 8-кратная дискретизация
	Скорость вращения дисковода 500 об/мин — 200 об/мин (CLV)
	Коэффициент детонации Ниже измерительных возможностей
	Частотная характеристика ( ± 1 дБ) 20 Гц — 20 кГц
	Суммарное нелинейное искажение (1 кГц) 0,01 %
	Отношение сигнал/шум (1 кГц) 105 дБ
	Динамический диапазон 90 дБ
	Разделение каналов	85 дБ
	МРЗ-декодирование	В соответствии с аудиоуровнем–3 стандарта MPEG-1/2
	WMA-декодирование	Совместимо с Windows Media Audio

USB	USB-стандарт	USB 1.1, USB 2.0 (Полноскоростной)
	Совместимые устройства запоминающее устройство большой емкости
	Система файлов	FAT12/ 16/ 32
	Максимальный ток источника питания	5 В пост. тока=== 1 А
	MP3-декодирование	В соответствии с аудиоуровнем-3 стандарта MPEG-1/2
	WMA-декодирование	Совместимо с Windows Media Audio
	WAV-декодирование	Линейная импульсно-кодовая модуляция
	FLAC-декодирование	Файлы FLAC
Вспом. оборуд.	Частотная характеристика ( ± 3 дБ)	20 Гц — 20 кГц
	Максимальное напряжение на входе	1 000 мВ
	Полное сопротивление на входе	30 кОм
Звук	Максимальная выходная мощность	50 Вт × 4 или50 Вт × 2 + 50 Вт × 1(Низкочастотный динамик = 4 Ом)
	Полный диапазон частот (енее чем 1 % THD)	22 Вт × 4
	Полное сопротивление катушки громкоговорителя	4 Ом — 8 Ом
	Уровень/нагрузка предусилителя (CD/USB)	нагрузка 2 500 мВ/10 кОм
	Полное сопротивление выхода предусилителя	≤ 600 Ом
Общие характеристики	Рабочее напряжение(допустимо от 10,5 — 16 В)	14,4 В
	Максимальное текущее потребление	10 А
	Диапазон рабочих температур	-10^ — +60^
	Установочные размеры (Ш × В × Г)	182 мм × 53 мм × 158 мм
	Вес	1,1 кг

▲ Предупреждение

• Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.
• Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое замыкание.
• После установки обязательно заземлите данное устройство на корпус автомобиля.

⚠ Внимание

• В целях безопасности работа по подключению проводов и монтажу должна выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении некоторого времени после завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамиков к корпусу машины, проводу заземления (чёрный) или параллельно.
• Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная мощность динамиков менее 50 Вт, измените значение параметра [AMP GAIN], чтобы не повредить динамики. (→10)
• Установите устройство под углом менее 30°.
• Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с напряжением 12 В постоянного тока и которая включается и выключается ключом зажигания.
• Держите все кабели вдали от тепловыделяющих металлических частей.
• После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса автомобиля, после чего замените предохранитель на аналогичный новый.

Стандартная процедура

1 Извлеките ключ из замка зажигания, затем отсоедините разъем — автомобильного аккумулятора.
2 Правильно подключите провода.
См. раздел "Подключение проводов17"
3 Установите устройство в вашем автомобиле. См. раздел "Установка устройства (установка в приборную панель)".
4 Подключите клемму автомобильного аккумулятора.
5 Выполните сброс устройства. (→3)

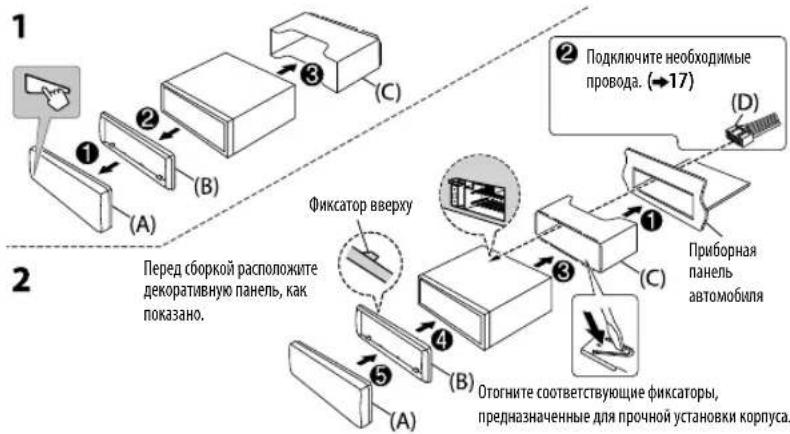

Установка устройства (установка в приборную панель)

При установке без посадочного корпуса

1 Снимите посадочный корпус и декоративную панель с устройства.
2 Совместите отверстия в устройстве (с обеих сторон) с монтажной консолью автомобиля и закрепите устройство винтами (которые можно приобрести в магазине).
⚠️ Используйте только специальные винты. Использование неподходящих винтов может привести к повреждению устройства.

(B) 8 mm MAX. Ø5 mm Ø25 mm

Порядок извлечения устройства

Подключение проводов KD-R671 KD-R571 / KD-R474 / KD-R472 / Фронтальный выход Выходные разъемы задних динамиков/низкочастотного динамика KD-R471 Выходные разъемы задних динамиков/низкочастотного динамика Предохранитель (10 A) Разъем для антенны При подсоединении внешнего усилителя подсоедините его провод заземления к корпусу автомобия, чтобы предотвратить повреждение устройства. Подключение разъемов ISO на некоторых автомобиях VW/Audi или Opel (Vauxhall) Возможно, потребуется изменить схему соединений для прилагаемого жгута проводов, как показано на рисунке. Схема соединений по умолчанию Кабель зажигания (Красный) А7 (Красный) Автомобиль Устройство A4 (Жёлтый) Кабель батареи (Жёлтый) Жёлтый (Кабель батареи) Красный (Кабель зажигания) Красный (А7) Жёлтый (А4) Лампа синяя/жёлтая (Провод дистанционного управления с руля) STEERING WHEEL REMOTE К адаптеру дистанционного управления с руля Если соединение не выполняется, не вытаскивайте кабель из наконечника. Контакт Цвет и функция A2 Коричневый : Система мобильного телефона A4 Жёлтый : Аккумулятор A5 Синий/белый : Управление питанием A6 Оранжевый/белый : Переключатель управления освещением автомобиля A7 Красный : Зажигание (ACC) A8 Чёрный : Заземляющее соединение (земля) B1 Фиолетовый ⊕ B2 Фиолетовый/чёрный ⊖ : Задний динамик (справа) B3 Серый ⊕ : Передний динамик (справа) B4 Серый/чёрный ⊖ B5 Белый ⊕ : Передний динамик (слева) B6 Белый/чёрный ⊖ B7 Зелёный ⊕ : Задний динамик (слева) * B8 Зелёный/чёрный ⊖ * Вы также можете подсоединить низкочастотный динамик напрямую без внешнего усилителя низкочастотного динамика. Для настройки, → 10. Если в автомобиле отсутствует разъем ISO Рекомендуется устанавливать устройство с использованием имеющегося в продаже жгута проводов, специально предназначенного для вашего автомобия, и, в целях вашей безопасности, поручить эту работу профессионалам. Обратитесь к поставщику автомобильных аудиосистем. Список деталей для установки (A) Передняя панель (×1) (B) Декоративная панель (×1) (C) Посадочный корпус (×1) (D) Жгут проводов (×1) (E) Ключ для демонтажа (×2)

Маркировка изделий, использующих лазеры

К корпусу устройства прикреплена табличка, указывающая, что устройство использует лазерные лучи класса 1. Это означает, что в устройстве используются лазерные лучи слабой интенсивности. Они не представляют опасности и не распространяют опасную радиацию вне устройства.
