| Caractéristiques | Détails |
|---|---|
| Taille de l'écran | 40 pouces |
| Résolution | 1920 x 1080 pixels (Full HD) |
| Type d'écran | LED |
| Connectivité | HDMI, USB, Composite, VGA |
| Consommation énergétique | Non spécifié |
| Poids | Non spécifié |
| Dimensions (L x H x P) | Non spécifié |
| Utilisation recommandée | Usage domestique, cinéma maison |
| Maintenance | Nettoyage régulier de l'écran avec un chiffon doux |
| Sécurité | Éviter l'exposition à l'humidité, utiliser sur une surface stable |
| Garantie | Non spécifié |
| Accessoires inclus | Télécommande, manuel d'utilisation |
FOIRE AUX QUESTIONS - LC40TZM Seiki
Téléchargez la notice de votre Téléviseur au format PDF gratuitement ! Retrouvez votre notice LC40TZM - Seiki et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LC40TZM de la marque Seiki.
MODE D'EMPLOI LC40TZM Seiki

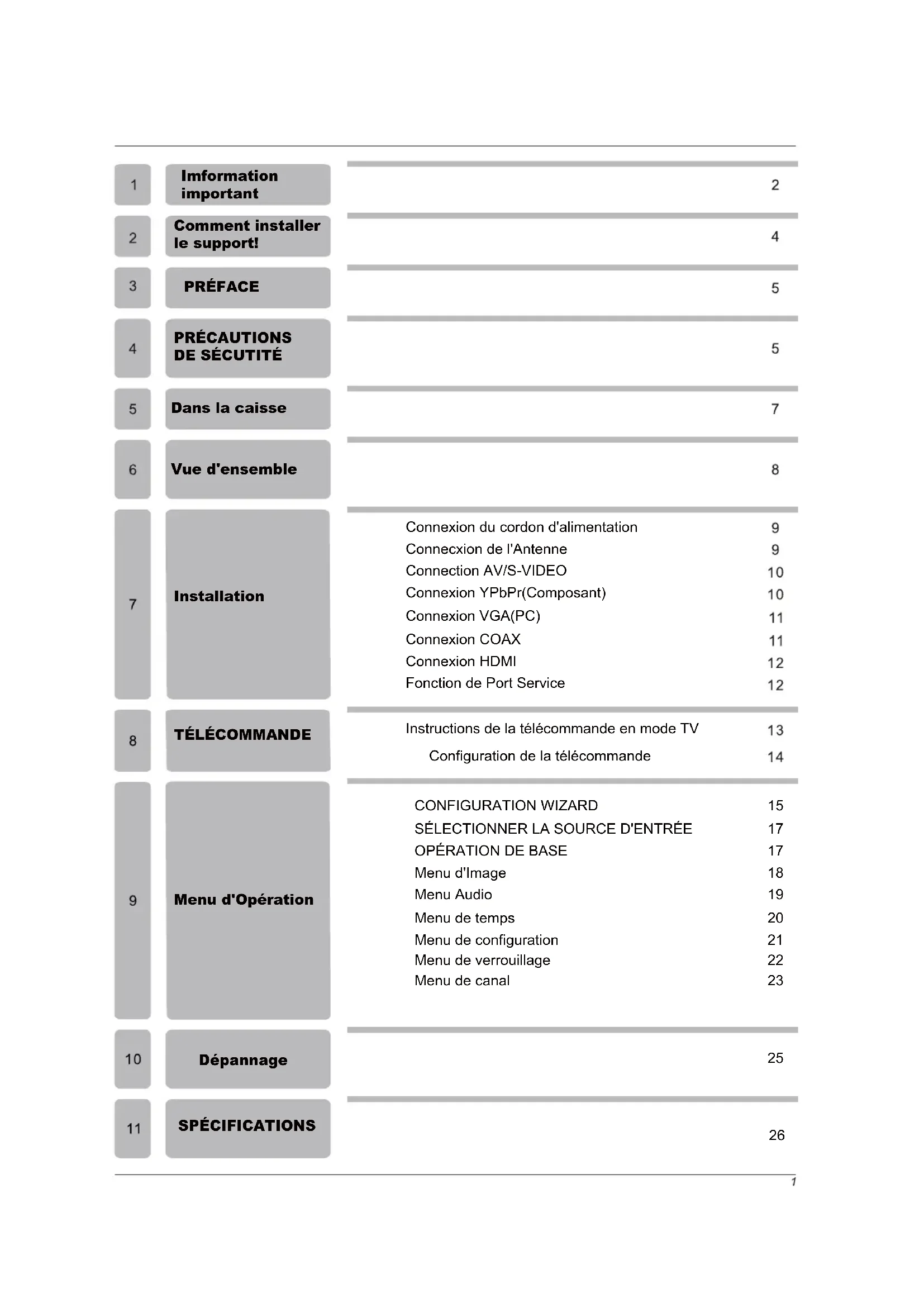

26à écran plat Téléviseur LCD LC40TZM

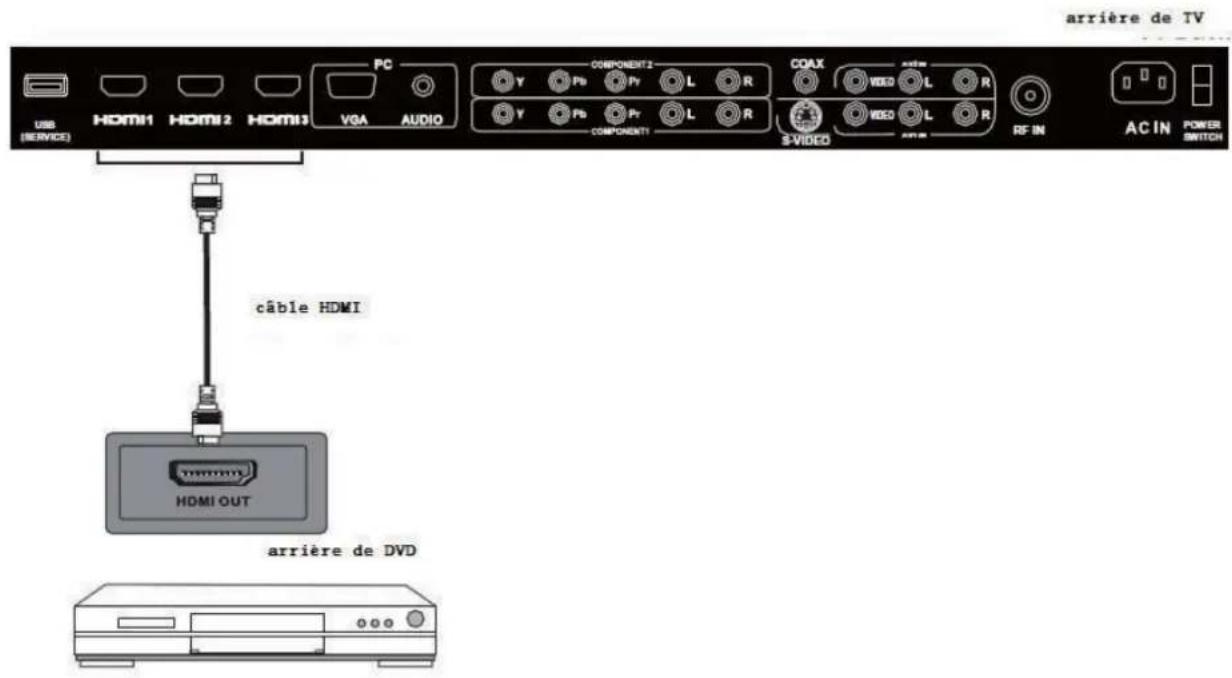

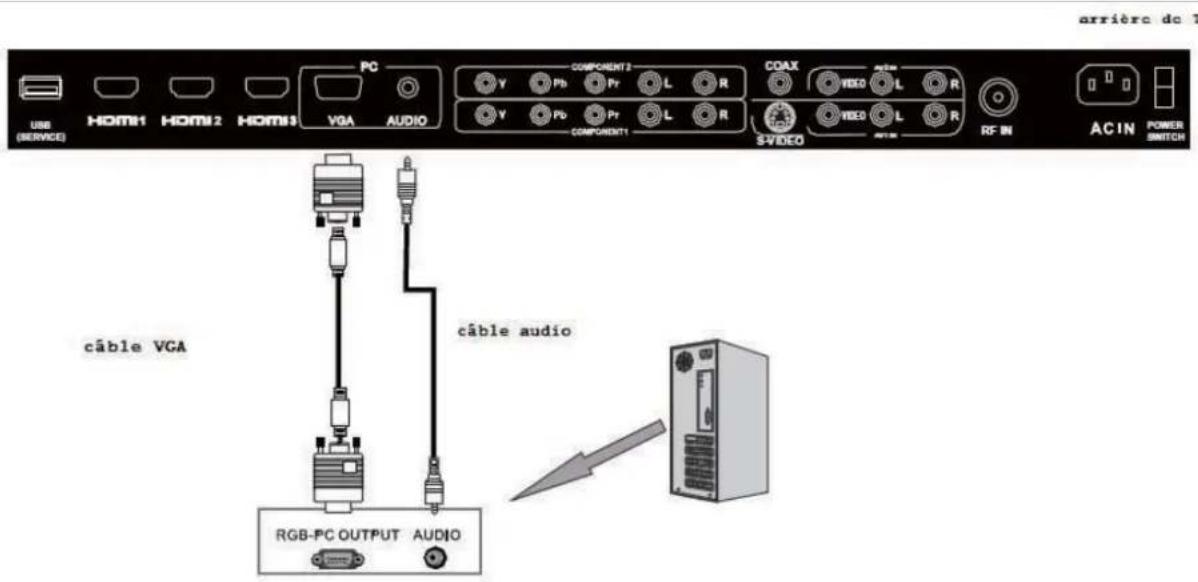

Dans la caisse Vue d'ensemble Installation Connexion du cordon d'alimentation Connecxion de l'Antenne Connection AV/S-VIDEO Connexion YPbPr(Composant) Connexion VGA(PC) Connexion COAX Connexion HDMI Fonction de Port Service
Menu d'Opération Dépannage SPÉCIFICATIONS Instructions de la télécommande en mode TV Configuration de la télécommande CONFIGURATION WIZARD

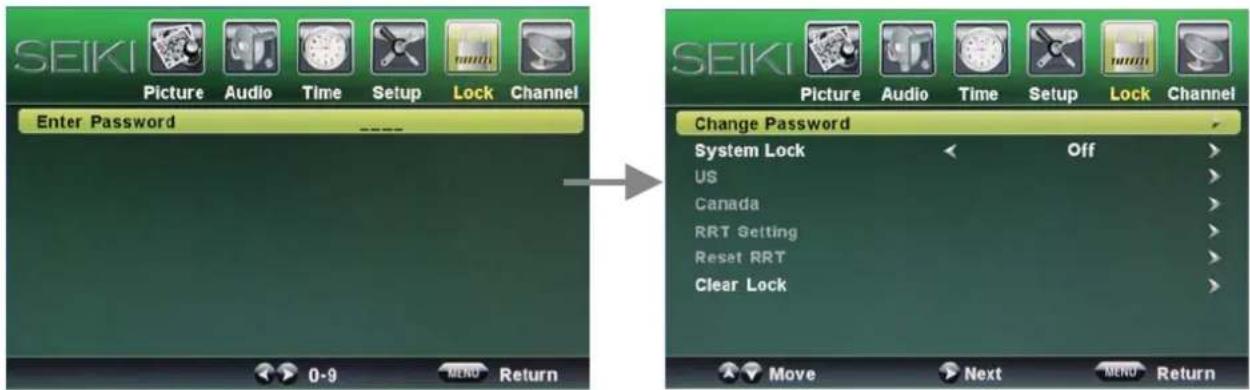

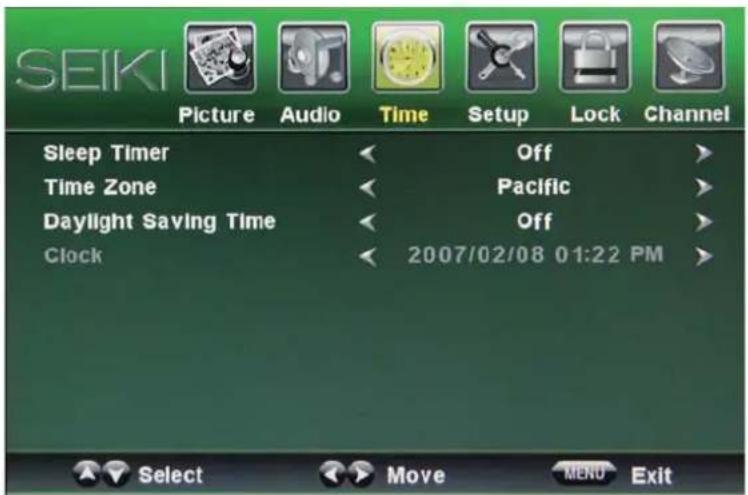

Menu d'Image Menu Audio Menu de temps Menu de configuration Menu de verrouillage Menu de canal1.Imformation important Le symbole de l’éclair fléché dans un triangle équilatéral, est destiné à alerter l’utilisateur de la présence de « tension » dangereuse non-isolée dans la boîtier du produit qui peut être d’une ampleur suffisante pour constituer un risque d’électrocution. Le point d’exclamation dans un triangle équilatéral est destiné à alerter l’utilisateur de la présence d’exploitation importante et d’instructions de maintenance(entretien) dans la documentation jointe à l’appareil. ATTENTION :L’UTILISATION DE TOUT CONTROLE, DE REGLAGES OU PROCEDURES AUTRES QUE CELLES SPECIFIEES DANS CE DOCUMENT PEUVENT ENTRAINER UNE EXPOSITION À DES RADIATIONS DANGEREUSES. ATTENTION : Ces instructions de service ne sont destinées qu’à l’usage par le personnel qualifié. Pour réduire le risque de choc électrique, ne jamais effectuer des réparations autres que celles décrites dans les instructions de fonctionnement, sauf si vous êtes qualifié pour le faire. Consultez le manuel d’entretien pour les instructions d’entretien. Instructions importantes de sécurité Note :
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne l’utilisez pas près de l’eau.
6. Nettoyez avec un chiffon sec.
7. Ne bloquez pas les ouvertures de ventilation. Installation conformément aux instructions du fabricant.
8. Ne l’installez pas près de sources de chaleur telles que radiateurs, registres de chaleur, poêles ou
autres appareils(y compris les amplificateurs) produisant de la chaleur.
9. N’éliminez pas l’intention de sécurité de la fiche polarisée ou à la terre. Une prise polarisée possède deux
lames dont une est plus large que l’autre. Une prise à la terre possède deux lames et une broche de terre. La lame large ou la troisième broche est prévue pour votre sécurité. Si la prise fournie ne rentre pas dans votre fiche, consultez un électricien pour faire remplacer la fiche obsolète.10. Assurez vous que le cordon d’alimentation ne soit pas écrasé ou pincé, particulièrement au niveau des prises de commodité, et le point où ils sortent de l’appareil.
11. Utilisez uniquement les fixations/accessoires spécifiés par le fabricant.
12. Utilisez uniquement le chariot, trépied, console ou table spécifiée par le fabricant ou vendu
avec l’appareil. Quand un chariot est utilisé, soyez prudent lorsque vous déplacez l’ensemble chariot/appareil pour éviter des blessures en cas de renversement.
13. Débranchez cet appareil pendant les orages ou lorsqu’il n’est pas utilisé pendant de longues
14. Confiez toute réparation à un personnel qualifié. Un entretien est requis lorsque l’appareil a été
endommagé, comme le cordon d’alimentation ou la prise est endommagée, le liquide a été renversé ou des objets sont tombés dans l’appareil, l’appareil exposé à la pluie ou à l’humidité ne fonctionne pas normalement, ou il est tombé.
15. L’appareil ne doit pas être exposé à des gouttes ou des éclaboussures et aucun objet rempli de
liquide, tels que vases, peut être placé sur l’appareil.
16. AVERTISSEMENT : Pour réduire des risques d’incendie ou le choc électrique, n’exposez pas
cet appareil à la pluie ou à l’humidité.
17. La prise électrique ou le coupleur de l’appareil utilisé comme dispositif de débranchement, doit être
facilement accessible.

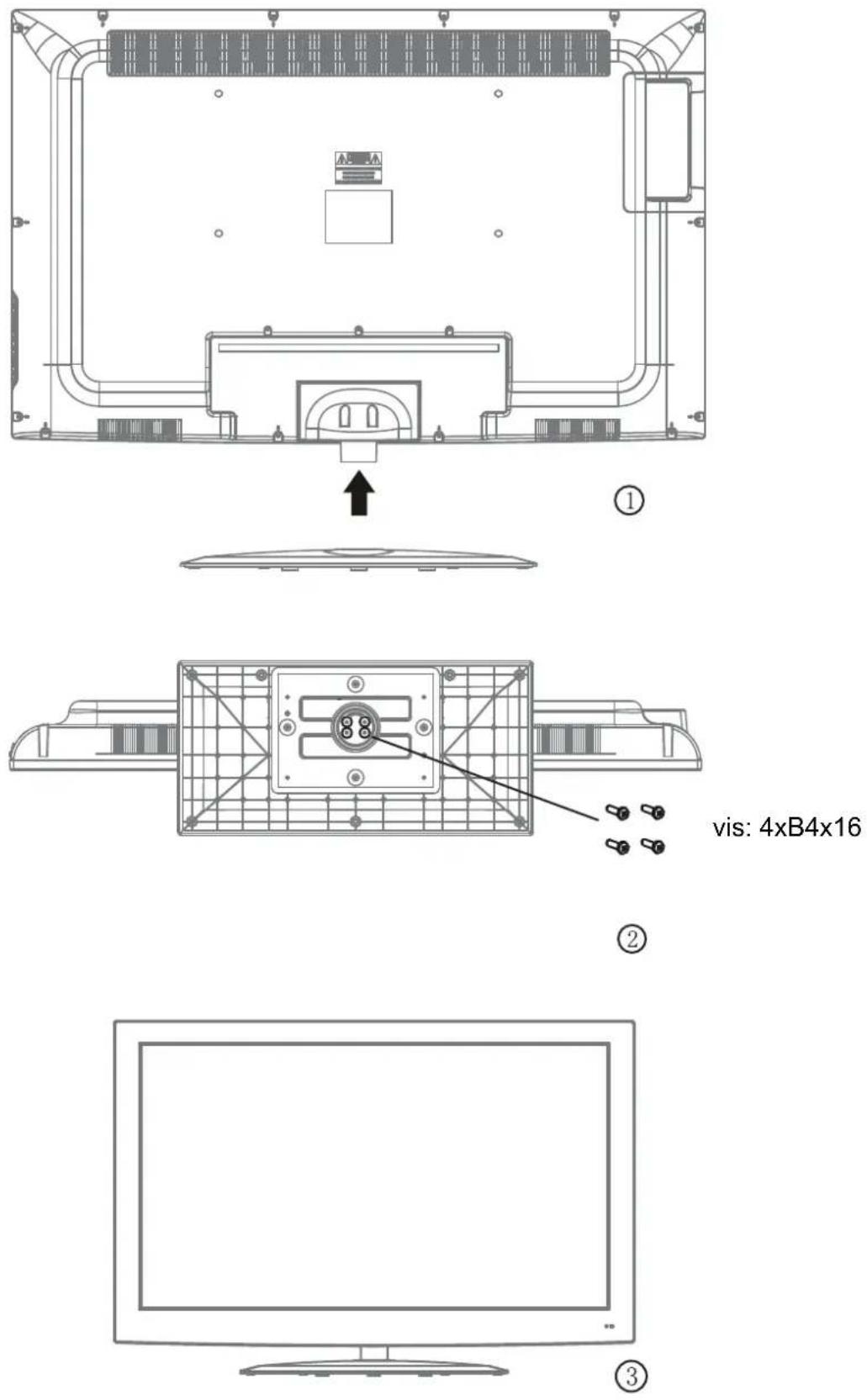

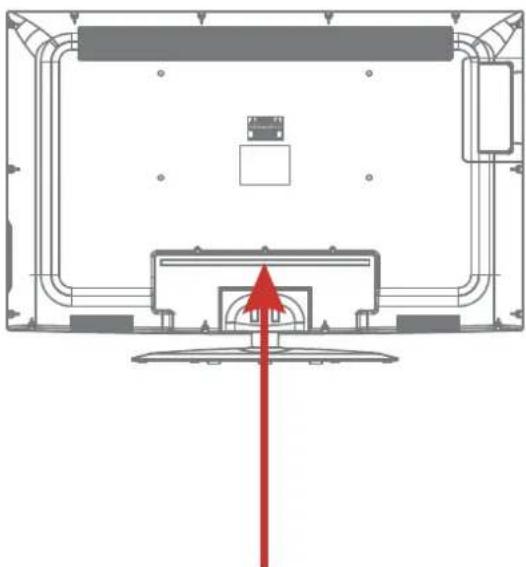

18. L’appreil doit être raccordé à une prise secteur avec connexion à la terre.2. Comment installer le suppo rt!
vis: 4xB4x163.PRÉFACE Merci d'avoir acheté ce téléviseur! S'il vous plaît lisez attentivement ce manuel avant de faire fonctionner le téléviseur. Assurez-vous que le téléviseur n'a pas été endommagé pendant le transport. Si le téléviseur est endommagé, ne l'installez pas, et contactez le service après-vente de Westinghouse.
4.PRÉCAUTIONS DE SÉCUTITÉ
Placer le téléviseur sur une surface stable. Placer aucun matériau sur le téléviseur. Ne pas utiliser le téléviseur avec des accessoires autres que ceux fournis ou suggérés par le fabricant. Ne pas bloquer ou couvrir les ouvertures de ventilation sur le téléviseur. Si vous avez un support mural, vérifiez qu'il est stable. Le cordon d'alimentation et les câbles doivent être correctement acheminés et protégés pour éviter les hommes de marcher sur eux et de faire tomber le téléviseur.Garder le téléviseur dans une condition sèche et éloignée de l'humidité. Garder le téléviseur loin de toute source de chaleur. Débrancher le téléviseur avant de le nettoyer. Ne pas utiliser de solvants ou de liquides pour le nettoyer. Il faut le nettoyer avec un chiffon doux et sec. En cas de dépannage, ne pas utiliser les pièces de rechage autres que celles suggérées par le fabricant. L'utilisation inadéquate des pièces de rechange peut conduire aux chocs éléctriques, des courts-circuits, ou d'autres incidents. Débrancher le téléviseur pendant les orages ou lorsqu'il n'est pas utilisé pendant une longues période.PICTURE SOUND SLEEP DISPLAYINPUT VOL+ VOL- EXIT MUTE MENU

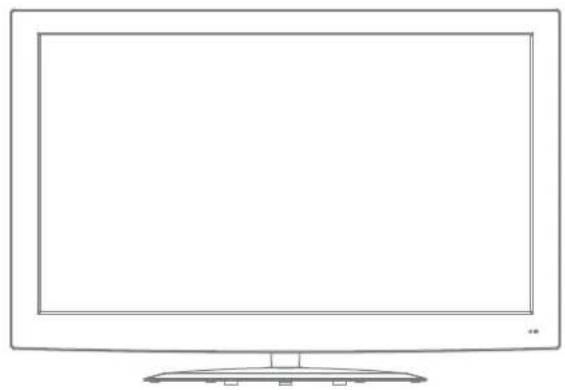

ASPECT MTS 5.Dans la caisse Téléviseur à écan LCD télécommande Câble d'alimentation Piles AAA Manuel de l'utilisateur Guide de connexion rapide Carte de garantie Câble HDMIPOWERSWITCH USB (SERVICE) RF IN S-VIDEO COAX VIDEO VIDEO

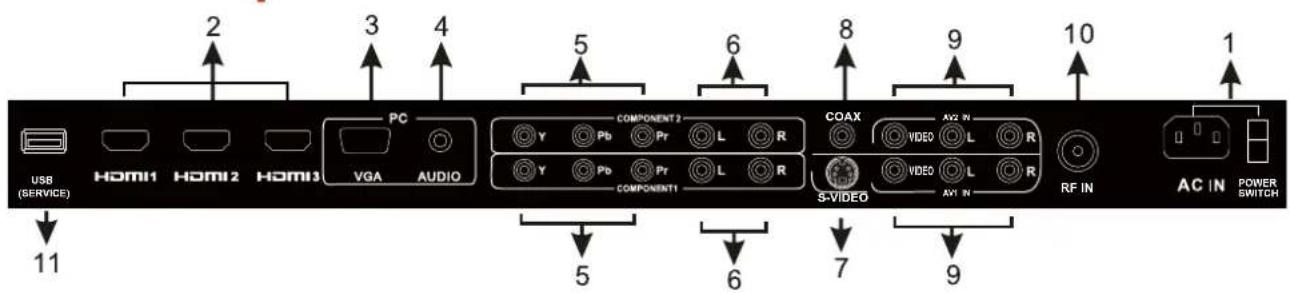

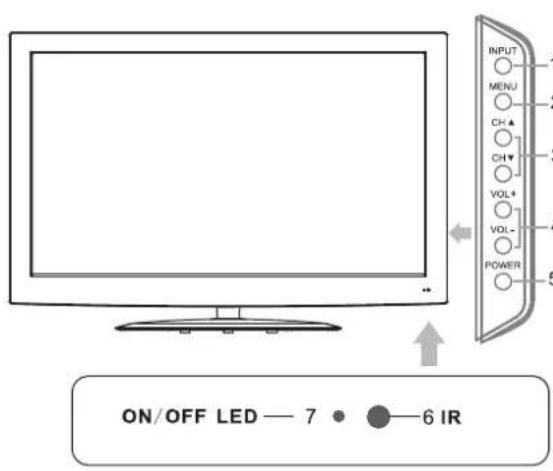

6.Vue d'ensemble Vue frontale 1.Appuyer sur "ENTRÉE" pour sélectionner la source d'entrée. 2.Appuyer sur "MENU" pour afficher le menu principal sur l'écran. 3.Appuyer sur "CH " ou "CH " pour parcourir les chaînes. 4.Appuyer sur "VOL+" ou "VOL-" pour augmenter ou diminuer le volume. 5.Appuyer sur le bouton "puissance " pour ouvrir ou éteinder le téléviseur. 6.Capteur à distance: capteur infrarouge pour la télécommande. 7.Indicateur de puissance:Blue lorsque le téléviseur est allumé. Rouge lorsque le téléviseur est éteint. Pas de couleur lorsque l'interrupteur est éteint. 1.AC IN et interrupteur d'alimentation: Entrée principal d’alimentation. 2.HDMI1/HDMI2/HDMI3 : Connecter la prise de sortie HDMI du DVD. 3.VGA(PC) : Relier la prise de sortie PC-RGB du PC. 4.PC AUDIO : Connecter la prise de sortie audio du PC. 5.YpbPr1/YpbPr2 :Connecter la prise de sortie YpbPr de DVD ou VCR.

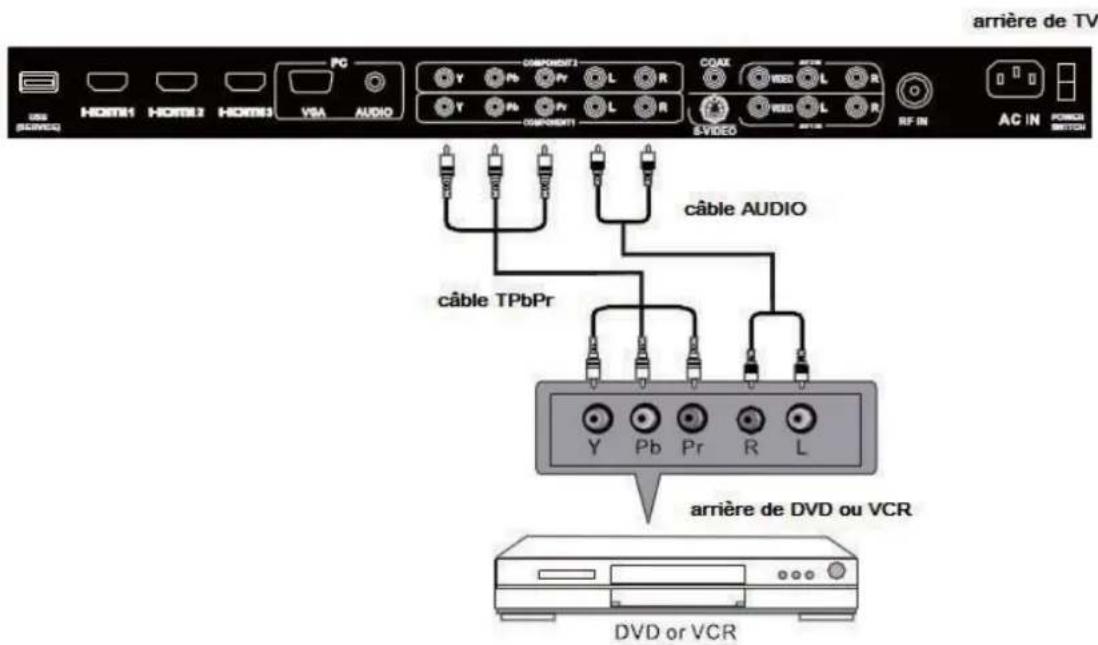

6. Y-L/R1,Y-L/R2 : Pour l’audio YpbPr.

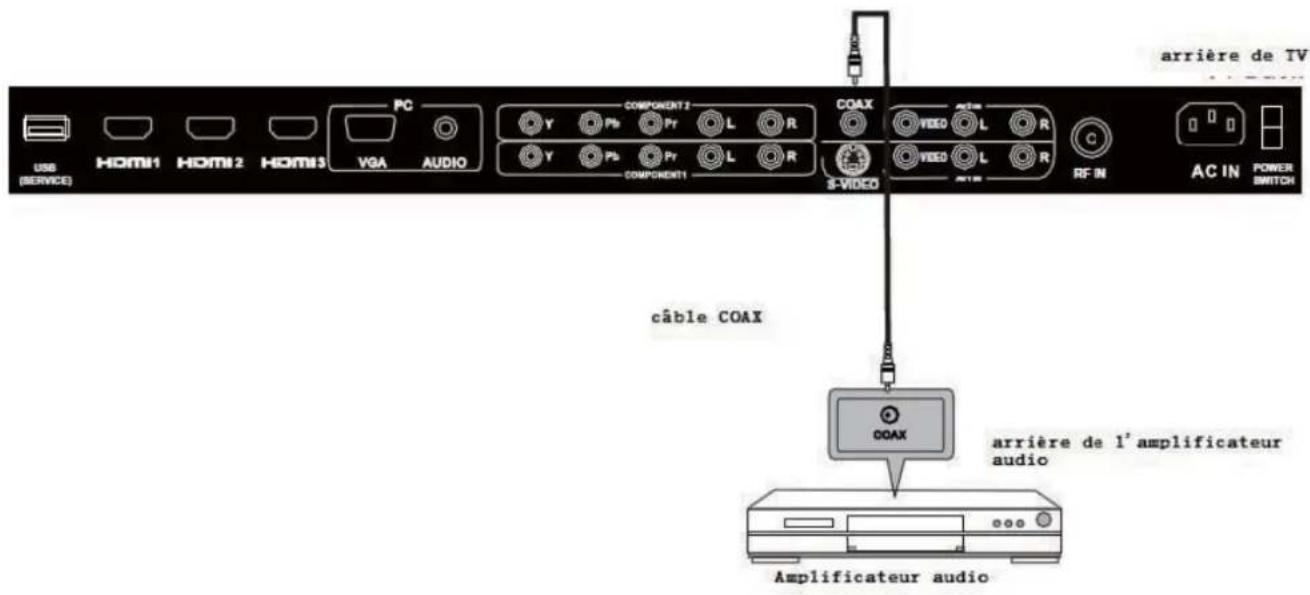

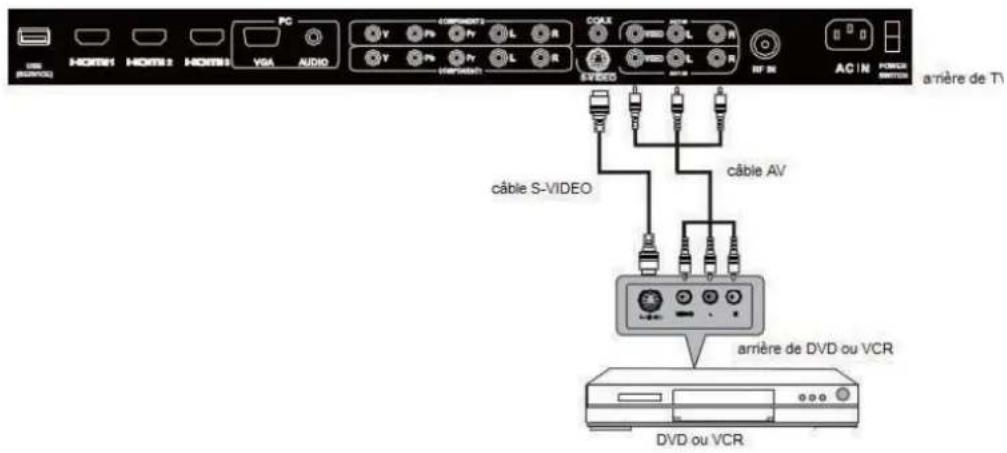

7.S-VIDEO : Connectez la prise d’entrée S-Vidéo de DVD ou VCR. 8.Sortie COAX :Connectez le récepteur de COAX. 9.VIDEO 1/2:Connectez la prise d’entrée de DVD ou VCR. L/R 1/2: Pour audio de VIDEO(L/R1 partagé avec S-Video)
10. RF-IN : connectez l’antenne.

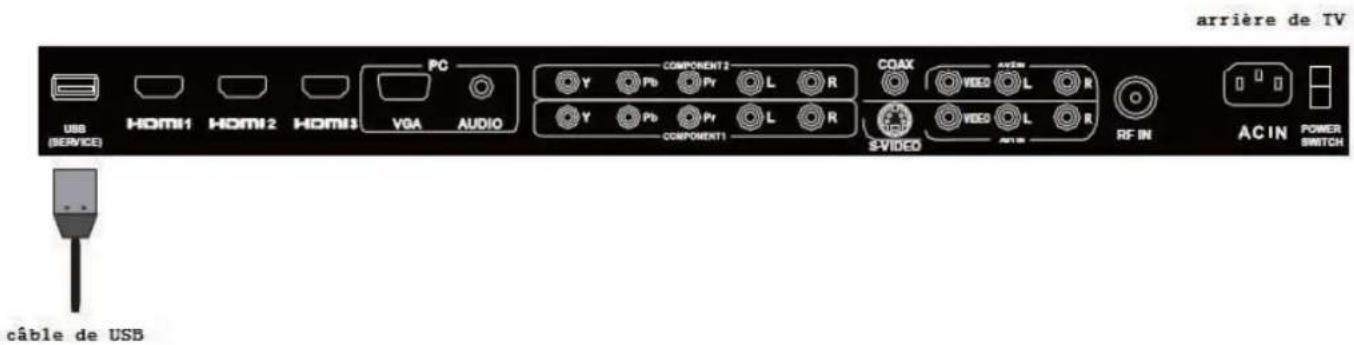

11. SERVICE DE USB :Port USB pour l’utilisation exclusive

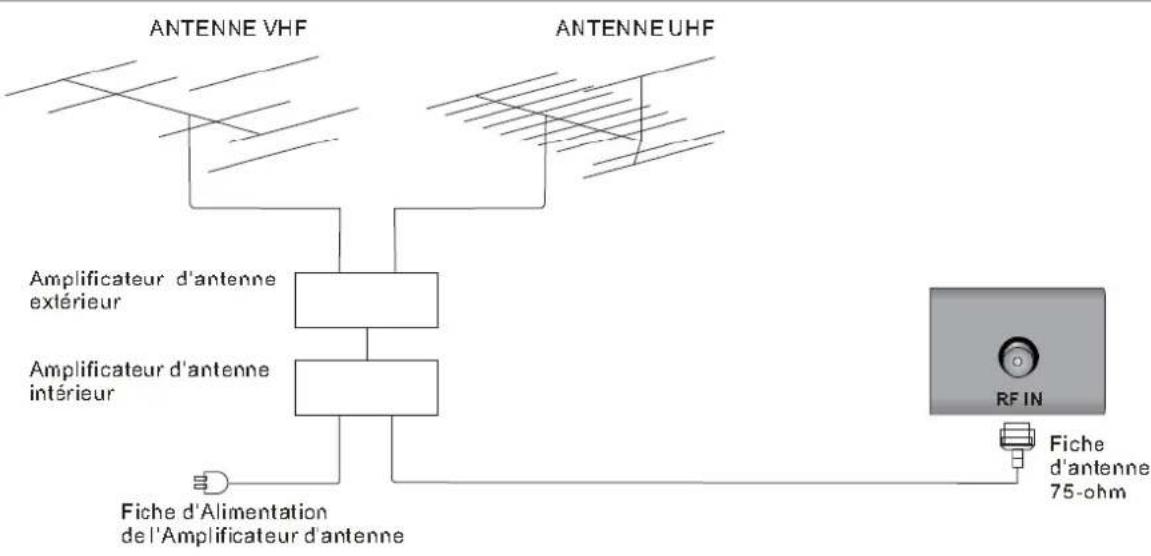

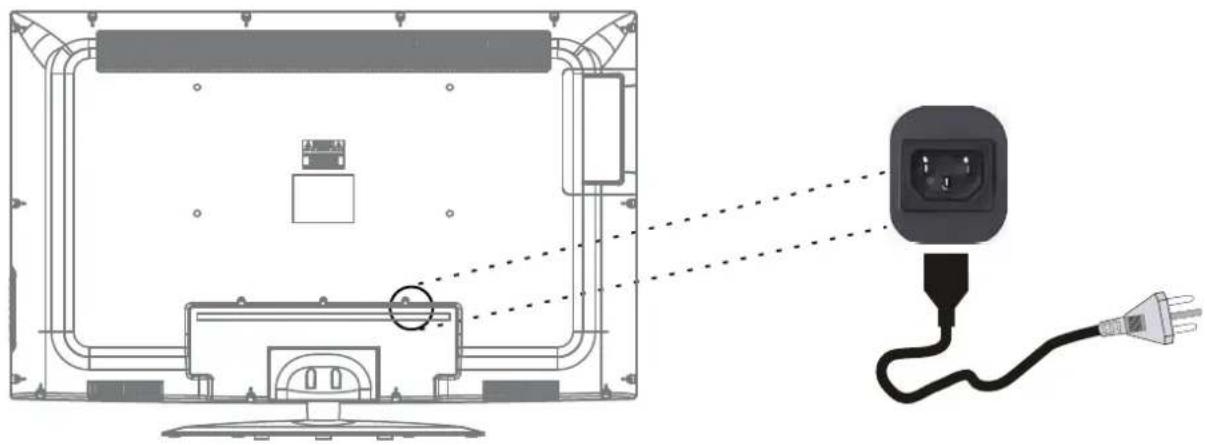

en usine. Vue arrière et Connexions de contrôle7. Installation Connexion du cordon d'alimentation Connecxion de l'Antenne - Connecter le cordon d'alimentation dans AC IN comme indiqué ci-dessous. - Assurez-vous que le commutateur est mise sous tension, qui est situé à l'arrière du téléviseur. Pour assurer la bonne image et le son, le système d'antenne TV doit être installé. Le système d'antenne comme indiqué peut provenir de magasins d'équipement de TV, qui fornira des services pour une installation et une connexion correcte. Après l'installation, insérez la fiche d'antenne 75-ohm dans la prise d'antenne, comme indiqué.Connection AV/S-VIDEO Connectez le VIDEO/S-VIDEO par la prise de sortie de DVD ou VCR à la prise de AV(S-VIDEO) en utilisant le câble RCA(S-VIDEO). Compatible avec la couleur de la prise : Vidéo est jeune, Audio de gauche est blanc et Audio de droite est rouge. Sélectionnez la source de AV/S-VIDÉO en utilisant le bouton d’ENTRÉE dans la télécommande. Connexion YPbPr(Composant) Connecter la sortie YPbPr du DVD ou VCR à l'entrée YPbPr du téléviseur. La qualité d'image est améliorée par rapport à la connexion d'un VCR ordinaire à l'entrée vidéo. Reliez la sortie audio du DVD ou du VCR aux prises d'entrée audio du téléviseur en utilisant le câble RCA. Faire correspondre les couleurs de prises: Y est vert, Pb esr bleu, Pr est rouge, l'audio gauche est blanc et l'audio droite est rouge. Sélectionner la source d'entrée de composant en utilisant le bouton ENTRÉE de la télécommande.Connexion VGA(PC) Connectez la sortie RGB d'un PC à la prise VGA(PC) dans le téléviseur. Reliez la sortie AUDIO d'un PC à la prise AUDIO PC dans le téléviseur. Sélectionnez la source d'entrée PC avec le bouton ENTRÉE dans la télécommande. Connexion COAX Connecter l'amplificateur AUDIO à la prise de sortie COAX dans le téléviseur.Connexion HDMI Fonction de Port Service Port Service:(Pour l'utilisation exclusive en usine.) La prise HDMI qui remplace la connexion HDMI permet de transférer tous les signaux audio/vidéo/commande via un seul câble. Ces signaux sont transmis en numérique.PICTURE SOUND SLEEP DISPLAYINPUT VOL+ VOL- EXIT MUTE MENU

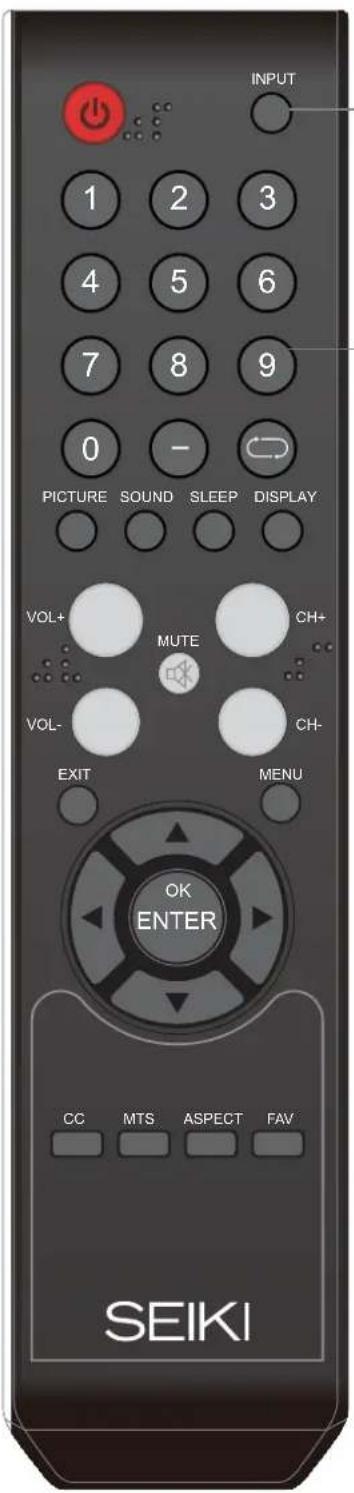

Instructions de la télécommande en mode TV PUISSANCE Mettre le TV LCD marche/arrêt. ENTRÉE Appuyer sur ENTRÉE pour l'affichage de source OSD. Appuyer pour sélectionner la source d'ENTRÉE, et après appuyer sur le bouton OK pour confirmer. Bouton de nombres Appuyer sur les boutons 0-9 pour changer directement la chaîne du téléviseur. Appuyer sur ce bouton à entrer le numéro de programme pour le canal de programme multiple tels que 2-1, etc. Retour à la chaîne précédente consultée. IMAGE Sélectionner le mode de l'image. SON Sélectionner le mode du son SOMMEIL Sélectionner le temps du sommeil DISPLAY Afficher les information sur la source et le canal. MENU Afficher le menu principal de TV SORTIE Quitter le menu principal de TV MUTE Appuyer sur le bouton pour couper le son. Appuyer sur le bouton de nouveau ou VOL+ pour enlever le son du téléviseur. VOL+/VOL- Appuyer à augmenter/diminuer le niveau sonore. CH+/CH- Appuyer à parcourir les canals Permet de naviguer dans les menus sur l'écran et d'ajuster le réglage du système selon vos préférences.

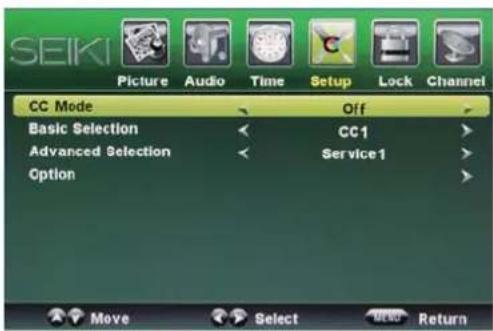

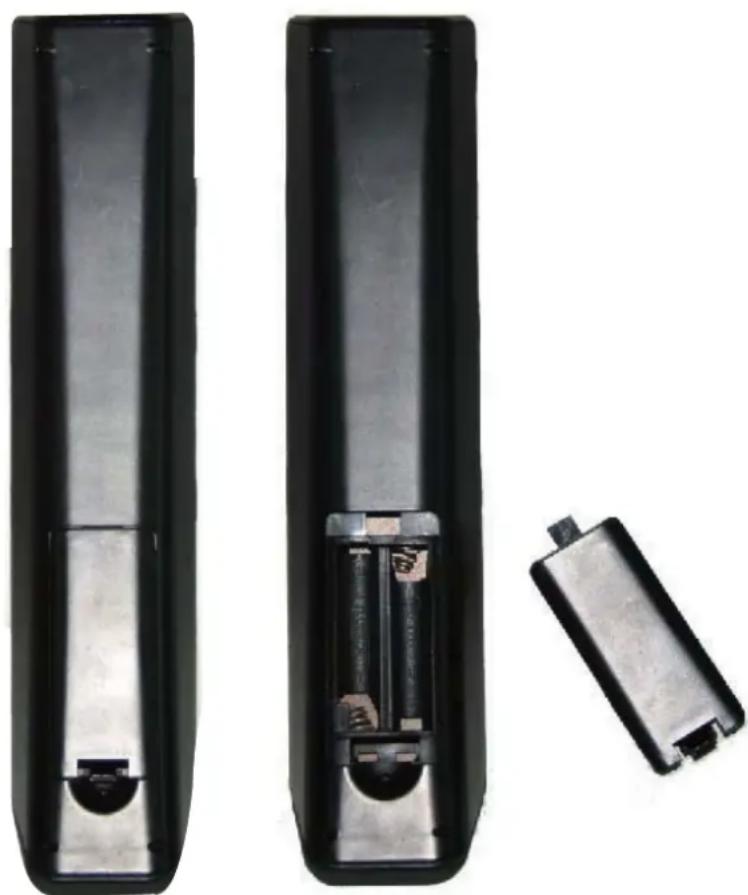

Appuyer à afficher le sous-titrage MTS Appuyer à ajuster parmi les canals disponibles d'audio ASPECT Appuyer à sélectionner le ratio d'aspect. FAV Appuyer à afficher la liste des programmes préférés de TVConfiguration de la télécommande 1.Enlevez le couvercle. 2.Placez les piles AAA. Lors de l'insertion des piles, assurez-vous de faire correspondre les extrémités "+" et "-" sur les piles, metterz en rang correctement avec la section de marques. 3.Remettez le couvercle de la pile. Éviter une fuite des piles, cela pourrait entraîner des blessures corporelles ou dommages à la télécommande:
1. Installez toutes les piles correctement, comme indiqué sur la télécommande.
2. Ne mélangez pas de piles:(ANCIENS et NOUVEAUX au carbone et alccalines, etc.)

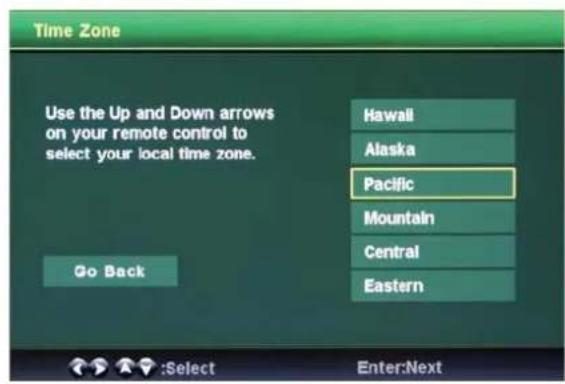

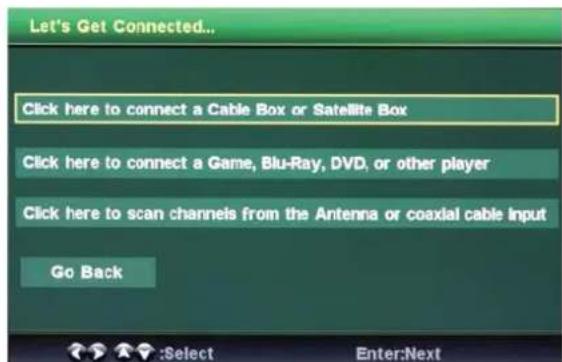

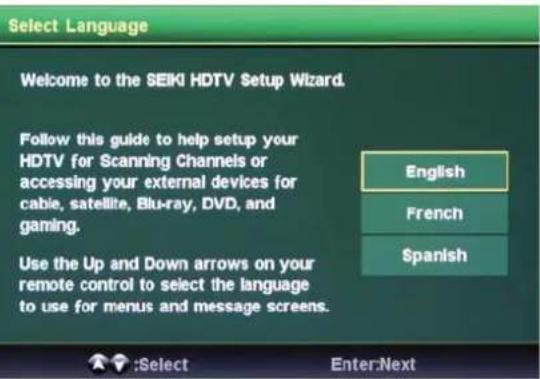

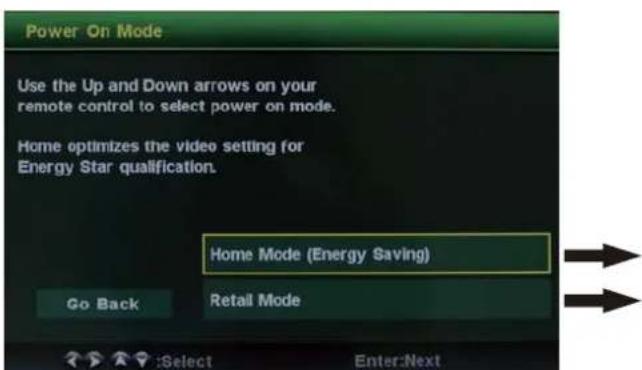

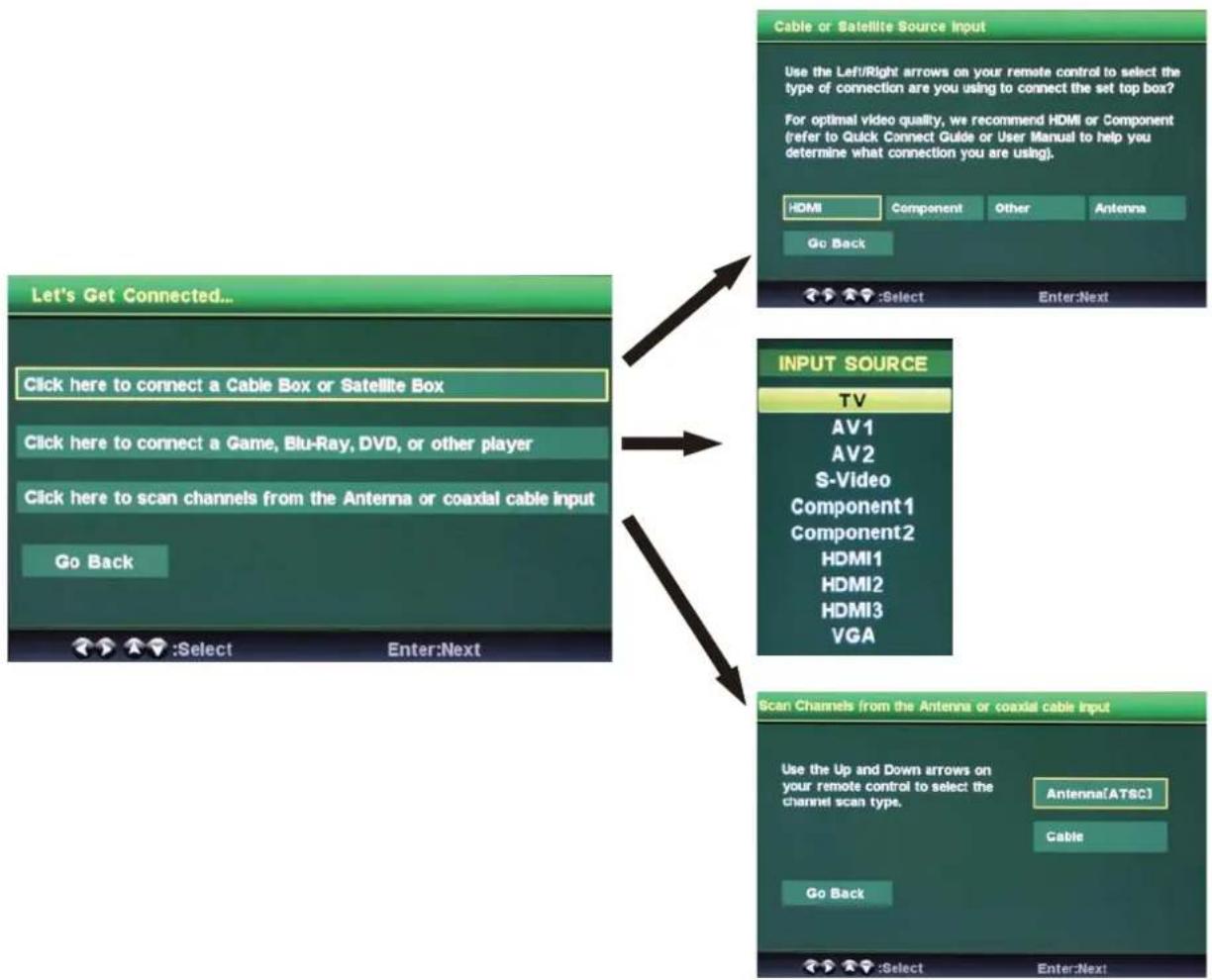

Enlevez les piles lorsque la télécommande n'est pas utilisée pendant une longue période du temps.9.Menu d'Opération CONFIGURATION WIZARD Sélectionner la Langue Fuseau horaire Configuration WizardBalayage des canaux
pour afficher le menu de la source d'entrée, et utiliser Ĥ0ĥ! CH /

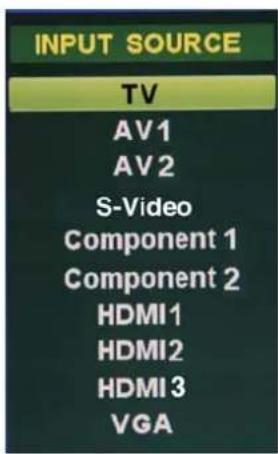

SÉLECTIONNER LA SOURCE D'ENTRÉE

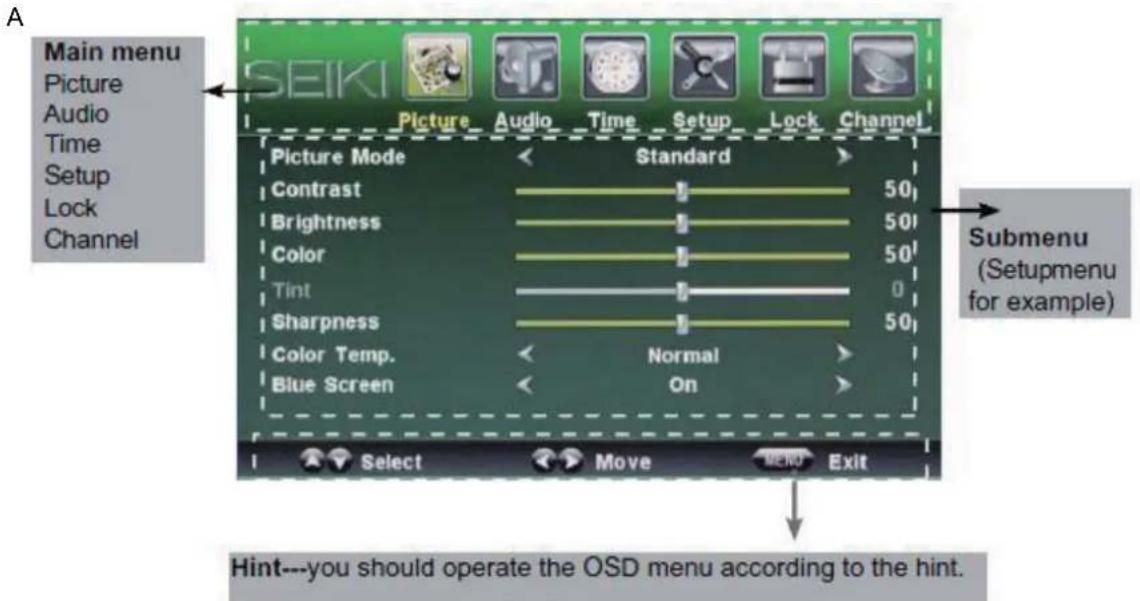

Appuyer sur le bouton ENTRÉE dans le téléviseur ou la télécommande dans le téléviseur ou bouton dans la télécommande pour sélectionner la source d'entrée, appuyer sur le bouton OK dans la télécommande pour entrer. Note: Avant de sélectionner la source d'entrée, assurez-vous que les connexions sont préparés. Appuyez sur le bouton MENU pour afficher le menu OSD comme ci-dessous: Utilisez le bouton pour sélectionner le menu principal et appuyez sur le bouton pour accéder au menu. Dans le sous-menu, utilisez le bouton pour sélectionner l'élément de fonction, appuyez sur le bouton pour l'ajustement ou la configuration, ou appuyez sur le bouton pour accéder au sous-menu.
- (appuyer sur le bouton MENU à revenir au menu supérieur.)
- (appuyer sur le bouton SORTIE à quitter le menu d'affichage.) Note 1: Ce n'est que lorsque vous entrez le signal approprié, les éléments pertinents peuvent être activés. Note 2: S'il vous plaît utilisez le menu OSD en fonction de soupçon sur le fond de la bannière.

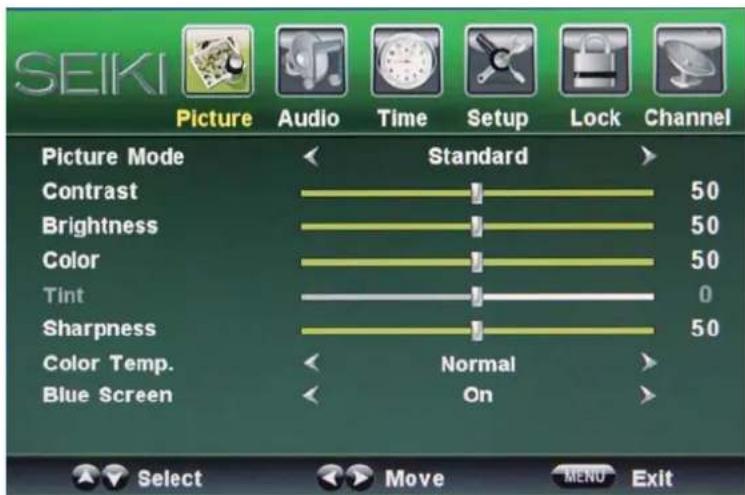

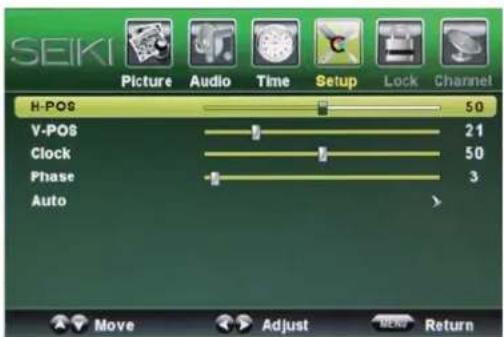

Description Menu d'Image Mode d'image: Sélectionnez entre Standard, Dynamique, Naturel, Utilisateur et Économie d'énergie. Vous pouvez sélectionner le mode d'image directement en appuyant sur le bouton IMAGE dans la télécommande. Note: Lors de sélectionner "Économie d'énergie", la machine est en l'état de l'économie d'énergie. Contraste: Contrôler la différence entre les régions claires et sombres de l'image à l'écran. Luminosité: Régler de la luminosité de l'image. Couleur: Régler les couleurs de l'image. Teinte: Régler les tons frais pour les faire apparaître naturelle. Netteté: Régler la quantité de menus détails dans l'image. Température de couleur:. Choisir entre normal, chaud et froid. Écran Bleu: Activer / désactiver la fonction d'écran bleu quand il n'y a aucun signal.19 Description Menu Audio Mode de son: sélectionnez votre mode désiré d'image comme suivant:Norme, Musique, Film et Utilisateur. Vous pouvez choisir le mode de son directement en appuyant sur le bouton SON dans la télécommande. Basse : Intensité de basse fréquence. Treble : Intensité à haute fréquence. Balance : Équilibre de canaux d'audio stéréo gauche et droit. Son entouré : Activez ou mettez la fonction d'entourer. Volume d'Auto : "Marche/Arrêt" le funciton automatique de commande de volume. Type de SPDIF : permet de choisir entre le PCM et RAW. Langue d'Audio : Choisissez la langue d'audio.20 Menu de temps Description Minuteur de sommeil : Vous pouvez mettre le minuteur fermé(arrêté) automatique choisissant de 5 à 240 minutes, Ou désactivez cette fonction. Fuseau horaire : Sélectionnez entre le Pacifique, l'Alaska, le Hawaii, Oriental, Central et la Montagne. Économie de temps du jour : Sélectionnez entre marche et arrêt. Horloge : l'Utilisateur ne peut pas changer le temps manuellement pendant le mode de TV numérique comme le temps vient de source signal directement.21 Menu de configuration Description Sous-titre: Langue de Menu : Sélectionnez la langue de menu OSD. Transparence : Marche ou arrêt la fonction de transparence de menu. Mode d'Agrandissement : Sélectionnez le mode d'agrandissement. Réduction sonore : Sélectionnez le mode de réduction sonore entre fort, arrêt, faible et moyen. Avancé : Si le signal d'apport vidéo vient de votre PC, vous pouvez ajuster la V-position, l'H-position, l'Horloge, la phase ou exécute même un ajustement Auto. Mode CC: Permettez vous de sélectionner le Mode CC entre: marche, arrêt et CC dans Mute. Sélection de base: Permettez vous de sélectionner les sélections de base entre: CC1, CC2, CC3, CC4, Text1, Text2, Text3 et Text4. Sélection avancée:Permettez vous de sélectionner les sélections avancée entre: Service1, Service2, Service3, Service4, Service 5 et Service 6. Option: Utilisez des boutons de thumbstick au fonctionnement dans le menu d'option comme vous désirez. DLC : Activez/Désactivez la fonction de luminosité dynamique automatique. Rétablissez le Défaut : Retablissez toutes les configurations dans le menu de configuration aux configurations d'usine.22 Menu de verrouillage Description US: TV: Ĥ0ĥ Ĥ0ĥ

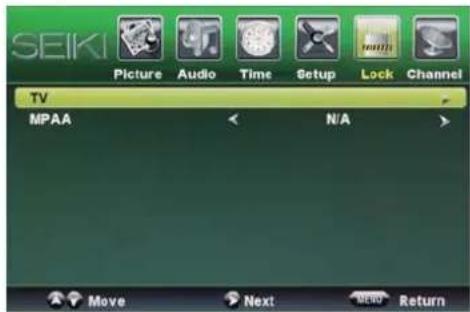

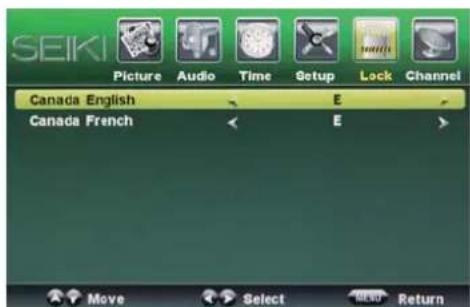

G: Audiences générales. Le film est approprié pour tous les âges. PG: Guideance parentale suggérée. Il peut contenir du matériel non adapté aux jeunes téléspectateurs. PG-13: Contient le contenu peut ne pas convenir aux téléspectateurs de moins de 13 ans. R: Restreint. Contient un contenu pour adultes, pas moins de 17 admis sans parent. NC-17: Pas de moins de 17 ans admintted. X: Adultes seulement. Canada: Vous devez entrer le mot de passe pour gagner l'accès au menu de fermeture. Le mot de passe tacite est 0000. Vous pouvez modifier les options suivantes: Changer le mot de passe: Pour changer le mot de passe, vous devez entrer le nouveau mot de passe deux fois à confirmer. Note: N'oubliez pas le mot de passe. Fermeture de system: Permettez vous de faire marche/arrêt du fermeture de system. Ce menu d'option permet vous de fermer tous TV canaux ou adjuster le niveau du filtre de film. Utilisez le bouton à sélectionner le niveau désiré et appuyez sur le bouton pour ouvrir ou fermer le niveau. MPAA: Le Rating de film (MPAA) est employée pour des films originaux évalués par Motion Picture Association de l'Amérique (MPAA) comme annoncée sur télévision. Utilisez le bouton à sélectionner N/A, G, PG, PG-13, R, NC-17 ou X. Anglais de Canada : Sélectionnez parmi : E, C, C8+, G, PG, 14+ et 18+. Français de Canada : Sélectionnez parmi : E, G, 8ans+, 13ans+,16ans+ et 18ans+. réinitialiser RRT: permet de réinitialiser la configuration de RRT. clear lock: permet de éliminer tous les verrouillage.23 Menu de canal Description

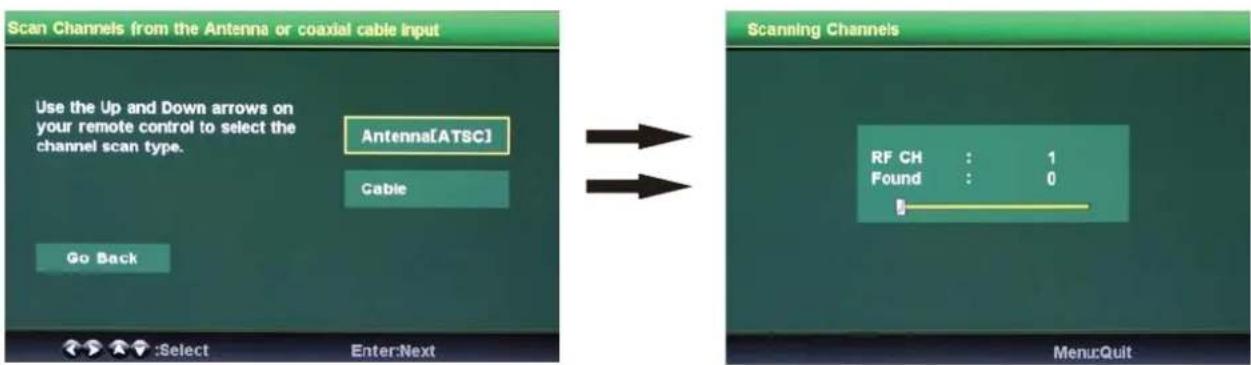

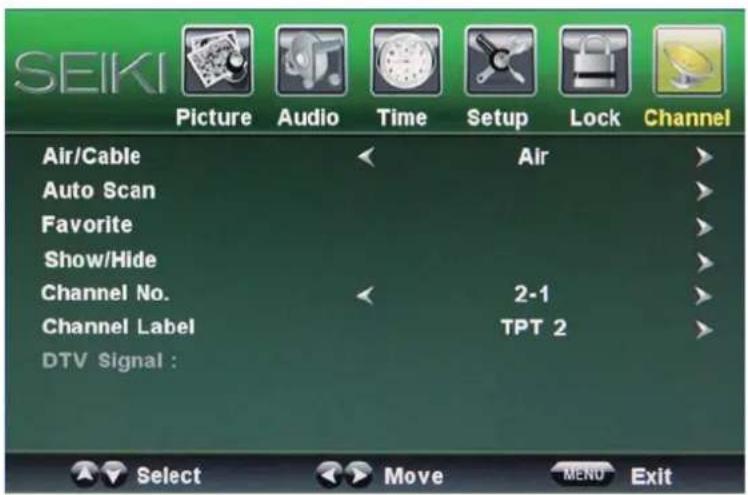

Aie/ Câble: Permettez vous de sélectionner l'antenne entre Air et Câble. Si vous sélectionnez "câble", les articles suivants ne peuvent pas être utilisés (Favori, Montrez/Cachez, le Canal NO, le Canal Étiquette et le Signal DTV). Balayage Automatique: Entrez dans le menu balayage automatique pour démarrer le balayage automatique. Si vous choisissez "Câble" comme le signal d'entrée dans l'article d'Antenne, permettez Vous de choisir le Système de Câble parmi : Auto, STD, IRC et HRC. Utilisez le bouton pour allumer"la commencement de balayage", appuyer alors le bouton pour chercher les canaux automatiquement.
Si vous choisissez "Air" comme le signal d'entrée dans l'article d'Antenne, vous pouvez appuyer le bouton pour rechercher les canaux automatiquement. Les canaux recevables seront stockées automatiquement. En recherchant les canaux, appuyer MENU à terminer. Note: Il prendra quelque temps pour le balayage automatique en mode NTSC ou ATSC, attendez patiemment s'il vous plaît . ĥ!à allumer l'article désiré,

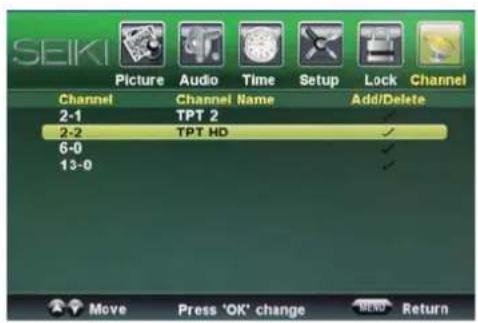

Favori: Permettez vous d'ajouter ces canaux dont vous désirerz comme les canaux favoris.Utilisez le bouton et après appuyer sur le bouton OK pour ajouter ou éliminer les canaux allumés comme favoris.24 Montrez/cachez: permettez vous de montrer ou cacher les canaux. Utilisez le bouton
à allumer l'article désiré, et après appuyer sur le bouton OK pour montrer ou cacher le canal allumé.
Channel No.: Montrer et sélectionner le canal. Canal étiquette: Permet de prendre une étiquette pour le canal. Appuyer sur le bouton à sélectionner le position du tableau, et appuyer le bouton à sélectionner le mot. Signal DTV: Montrer la qualité du signal digital: bon, normal, mauvais.Vérez si vous pouvez résoudre les problèmes à travers le dépannage par vous-même. Dépannage Contrôle Aucun signal Vérez que tous les câbles sont correctement branchés. Aucun nuances de couleurs Réglez le contraste, la couleur et la luminosité. Teinté à l'écran Il peut être le résultat d'un éclairage de la signalisa on de la voiture, moteur, lampe au néon et d'autres disposi fs ou appareils électriques. Image d'achage double ou mul ple Il peut être le résultat d'une onde électrique perturbée d'autres TV, d'ordinateurs et de machines de jeux ou de la radio. Neige sur l'écran Les câbles de l'antenne ne sont pas correctement branchés. La élécommande ne fon onne pas Vérez l'ordre et l'alignement des piles. Vériez que IR de la télécommande n'est pas enfoui par quelque chose. Le "Zip" fait du bruit sur le couvercle Même si l'image achée est correcte, le bruit peut provenir d'une xa on instable du panneau. Pas de son Assurez-vous que vous n'avez pas appuyé sur le bouton MUET du panneau ou de la télécommade.
10.DépannageCe manuel ne sert de référence, tout changement sur le design et les spécica ons ne sera pas informé. Taille d'Écran 40 Inch Type d'Écran TFT LCD Résolu on(Pixel) 1920x1080 Format 16:9 Alimenta on de puissance AC110-240V 50/60Hz Consomma on de puissance 200W Système TV ATSC/NTSC Format d'Entrée Vidéo PAL/NTSC Puissance de Sor e Audio L/R 2x8W support ANTENNE YES AV-IN YES YPbPr-IN YES HDMI-IN YES
