MANUAL DE USUARIO LC40TZM Seiki

Lea todas estas instrucciones antes de usar la televisiónGuarde estas instrucciones en un lugar seguro para referencia futura SERIES

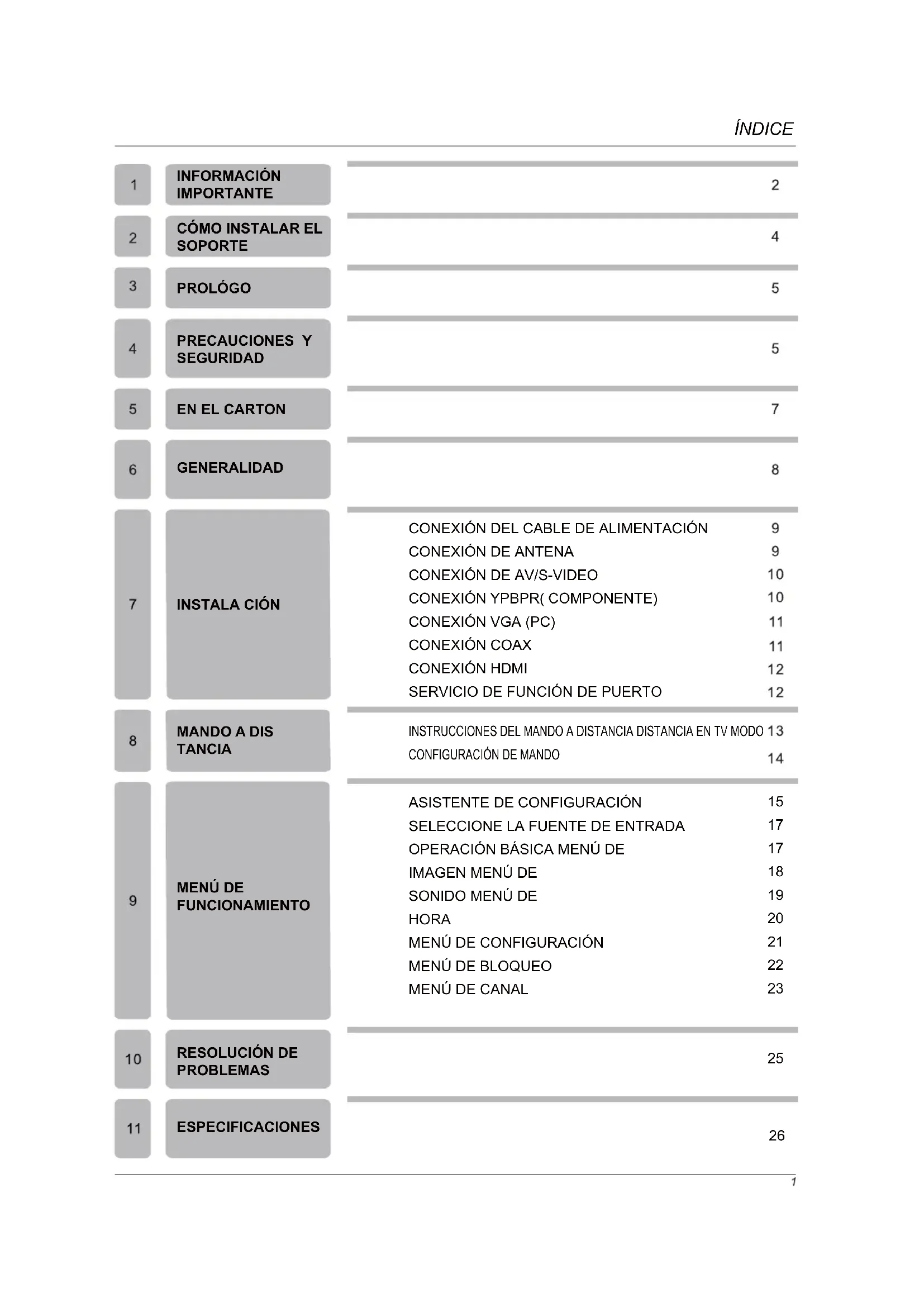

MANUAL DE INSTRUCCIÓNÍNDICE

INFORMACIÓN IMPORTANTE

PROBLEMAS ESPECIFICACIONES PROLÓGO CONEXIÓN DEL CABLE DE ALIMENTACIÓN

CONEXIÓN DE AV/S-VIDEO

CONEXIÓN YPBPR( COMPONENTE) CONEXIÓN VGA (PC)

SERVICIO DE FUNCIÓN DE PUERTO

ASISTENTE DE CONFIGURACIÓN

SELECCIONE LA FUENTE DE ENTRADA

OPERACIÓN BÁSICA MENÚ DE

MENÚ DE CONFIGURACIÓN

CONFIGURACIÓN DE MANDOINFORMACIÓN IMPORTANTE

¡NO ABRIR! El símbolo del rayo con punta de flecha dentro de un triángulo equilátero alerta al usuario de la presencia de un-"voltaje peligroso" dentro del gabinete del producto, que puede tener la magnitud suficiente para constituir un peligro de descarga eléctrica. El símbolo de admiración dentro de un triángulo equilátero alerta al usuario de la presencia de importantes instrucciones de mantenimiento (servicio) en la literatura que acompaña al aparato. PRECAUCIÓN: El uso de controles, ajustes o el llevar acabo procedimientos distintos a los especificados aquí puede causar niveles de radiación peligrosos. PRECAUCIÓN: Estas instrucciones de servicio son para ser usados solamente por personal cualificado. Para reducir el riesgo de descarga eléctrica, no realice servicios al aparato además de las contenidas en el manual de instrucciones a menos que esté calificado para hacerlo. Consulte el manual de servicio para instrucciones de mantenimiento. Importantes instrucciones de seguridad Nota: 1.Lea las instrucciones. 2.Conserve las instrucciones. 3.Preste atención a todas las advertencias. 4.Obedezca todas las instrucciones. 5.No utilícelo cerca del agua. 6.Límpielo sólo con paño seco. 7.No bloquee las aberturas de ventilación. Instálelo de acuerdo con las instrucciones del fabricante. 8.No instale cerca de fuentes de calor tales como radiadores, calefactores, estufas u otros aparatos (incluyendo amplificadores) que produzcan calor. 9.No anule el propósito de seguridad del enchufe polarizado o de tipo de conexción a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe con puesta a tierra tiene dos clavijas y una tercera de puesta a tierra. Por seguridad, se proporciona la hoja de contacto ancha o la tercera clavija.Si el enchufe suministrado no encaja en su toma de corriente, consulte con un electricista para que sustituya la toma de corriente obsoleta.INFORMACIÓN IMPORTANTE 10.Proteja el cable de alimentación de ser pisado o pinchado, especialmente los enchufes, tomas de corriente y el punto en donde salen del aparato. 11.Utilice sólo los accesorios especificados por el fabricante. 12.Utilice únicamente la carretilla, plataforma, trípode, soporte o mesa especificados por el fabricante, o suministrados juntos con el aparato. Cuando utilice un carro, tenga cuidado al mover la combinación carro / aparato para evitar lesiones por vuelco. 13.Desenchufe este aparato durante tormentas eléctricas o cuando no vaya a utilizar por largos períodos de tiempo. 14.Refiera todo servicio a personal cualificado solamente. Se requiere servicio cuando el aparato haya sido dañado de alguna manera, si el cable de alimentación o el enchufe están dañados, se ha derramado líquido o han caído objetos dentro del aparato, el aparato ha sido expuesto a lluvia o humedad, no funciona normalmente , o se ha caído. 15.No se debe exponer el aparato a goteos o salpicaduras, y no se deben poner objetos llenos de líquidos, tales como floreros, sobre el aparato. 16.ADVERTENCIA: Para reducir el riesgo de incendio o una descarga eléctrica, no exponga este aparato a la lluvia o la humedad. 17.El enchufe de toma de corriente o un acoplador se utiliza como dispositivo de desconexión, deberá estar operativo.Tornillo:4XB4X16

Gracias por comprar este TV. Por favor, lea este manual atentamente antes de hacer las operaciones. Asegúrese de que este TV no ha recibido ningún daño en el transporte. Si este TV ha sido dañado, deje de instalarlo y consulte a su Agencia de Servicio de Cliente de Westinghouse.

Ponga el TV en una superficie estable. No ponga ningún material arriba del TV. No utilice el televisor con los accesorios distintos de los suministrados o sugeridos por el fabricante. No cubren los orificios de ventilación del televisor. Si tiene un soporte de anclaje a la pared, compruebe que es estable. Cable de alimentación y cable de conexción deben ser correctamente colocados y protegidos para evitar que las personas tropezen con ellos y se produzca el vuelco del TV.PRECAUCIONES Y SEGURIDAD Mantega el TV seco y lejos de la humedad. Mantenga el TV lejos de un calentador. Desenchufe el TV antes de limpiarlo. No utilice el solvente O líquido para limpiarlo. Sólo limpie el TV con un paño seco y limpio. En caso de solución de problemas, no utilice las piezas de respuestos que no sean sugeridas por el fabricante. Utilizando las piezas de respuestos no adecuadas pueden dar lugar a descargas eléctricas, cortos circuitos, incendio u otros accidentes. Desenchufe el TV durante las tormentas eléctricas o cuando no lo utiliza durante largos períodos de tiempo.LCD TV SET Mando a distancia Pila AAA Cable de alimentación Manual de usuario Guía de conexión rápida Tarjeta de garantía

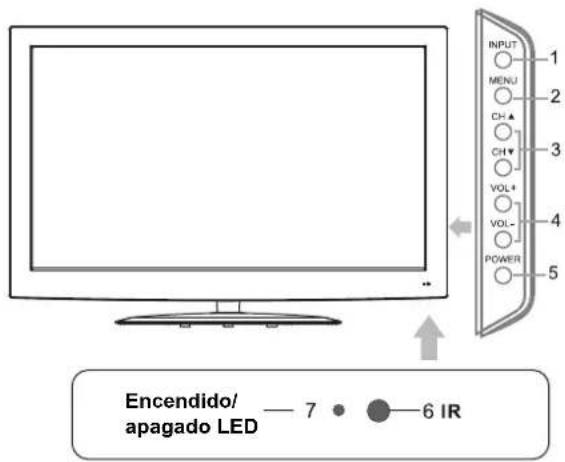

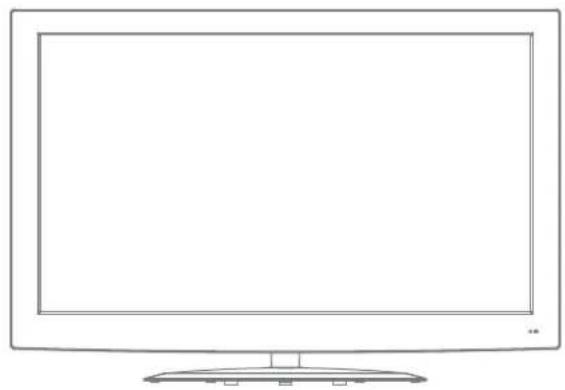

5. En el cartonEncendido/apagado LED

Back View and Control Connections

1. Pulse INPUT para seleccionar la fuente de entrada.

2. Pulse el "menú" para que aparezca el menú principal

3. Pulse"CH "o"CH "para seleccionar los canales.

4. Pulse "VOL+ "o "VOL-" para aumentar o bajar el volumen.

5. Pulse el botón "POWER para encender o apagar el TV.

7."Power indicator" muestra de color rojo en el modo de espera. Cuando el TV está encendido, muestra de color rojo o verde.

6. Remote sensor:Cuando TV se conecta con la alimentación

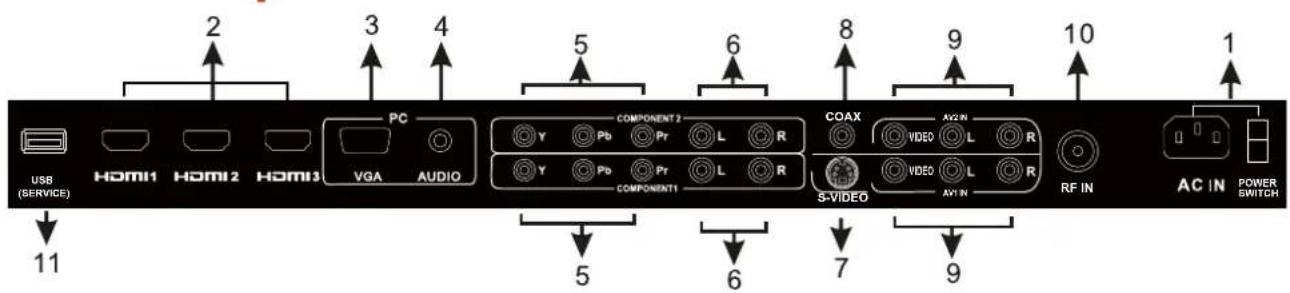

de energía, la luz azul se enciende. Cuando TV se desconecta con la alimentación de energía, la luz roja se enciende. Cuando se apaga el interruptor de potencia, no luz se enciende. GENERALIDAD

1. AC IN: Fuente de la energía de entrada principal.

11. USB SERVICE: Puerto USB para uso en fábrica sólo.

(SERVICE)RF INS-VIDEO

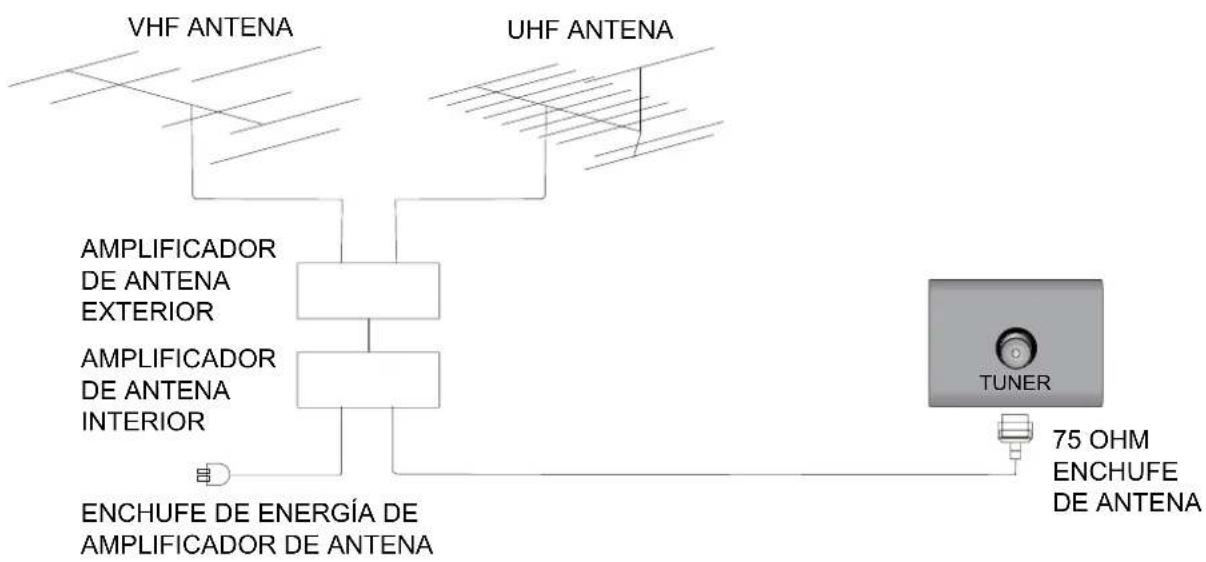

COAX VIDEOVIDEO AV2 IN AV1 IN Vista delanteraConexión del cable de alimentación Conexión de Antena para garantizar la buena imagen y sonido, el sistema de antena de TV debe ser instalada. el sistema de antena como se muestra puede obtenerse de las tiendas de equipo de TV, que ofrecerá un servicio para una correcta instalación y conexión. después de la instalación, inserte el 75-ohm enchufe de antena a la toma de antena como se muestra. VHF ANTENA UHF ANTENA AMPLIFICADOR DE ANTENA EXTERIOR AMPLIFICADOR DE ANTENA INTERIOR

ENCHUFE DE ENERGÍA DE

AMPLIFICADOR DE ANTENA

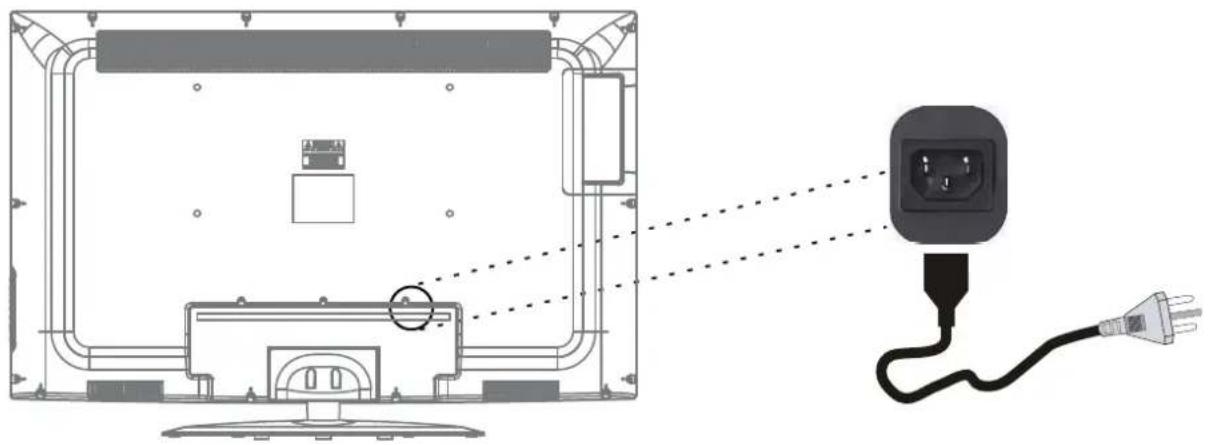

75 OHM ENCHUFE DE ANTENA TUNER - Conecte el cable de alimentación en AC IN como se muestra. - Asegúrese de que el interruptor de potencia en el respaldo de TV se encienda. INSTALACIÓN

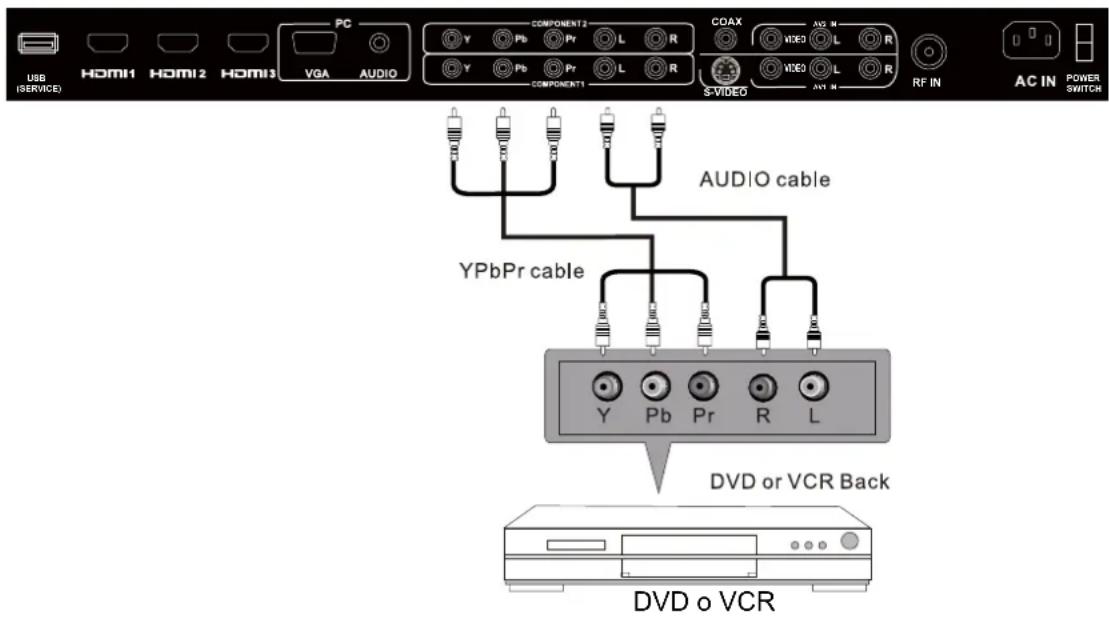

7. INSTALACIÓNConecta la salida Ypbpr de DVD o VCR con la entrada Ypbpr en el set. La calidad de imagen es

mejor en comparación con la conexión de un VCR regular con la entrada de vídeo. Conecta la salida de audio de DVD o VCR con la toma de entrada de audio en el set utilizando el cable RCA. Coincide color con la toma: Y es verde, pb es azul, pr es rojo, audio izquierda es blanco y audio derecha es rojo. Selecciona la fuente de entrada de componente utilizando el botón INPUT en el mando a distancia. POWERSWITCH USB

(SERVICE)RF INS-VIDEO

VIDEOVIDEOAV2 INAV1 IN

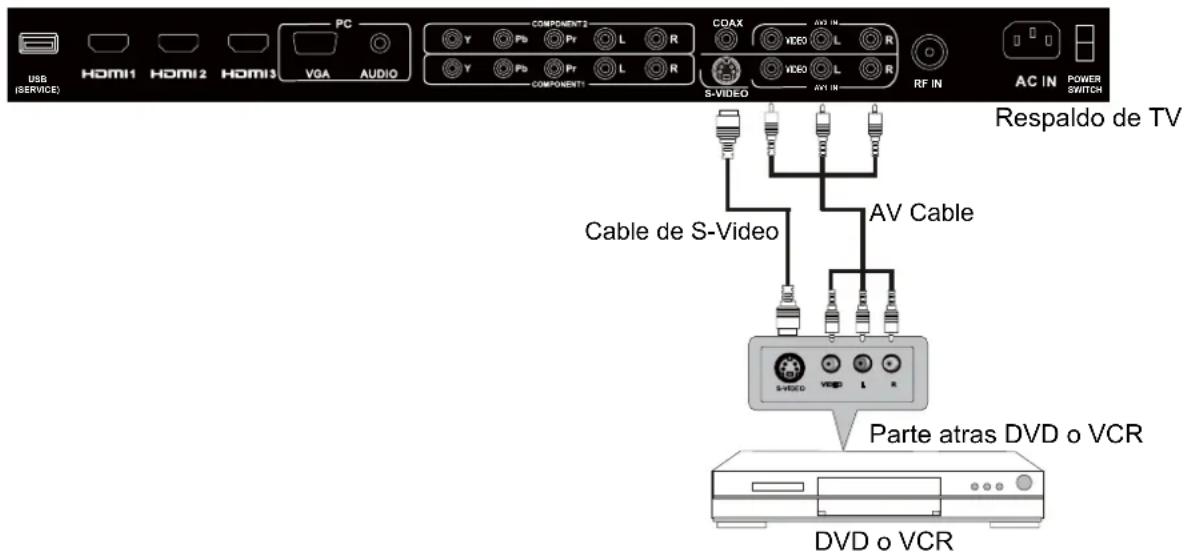

CONEXIÓN DE AV/S-VIDEO

AV Cable Cable de S-Video Conecta la toma de salida de VIDEO/S-VIDEO y AUDIO de DVD o VCR con la toma de AV(S-VIDEO) en el set utilizando el cable RCA(S-VIDEO). Coincide color con la toma: Video es amarillo, audio izquierdo es blanco y audio derecho es rojo. Selecciona la fuente de entrada de AV / S-VIDEO utilizando el botón de INPUT en el mando a distancia. POWERSWITCH USB

(SERVICE)RF INS-VIDEO

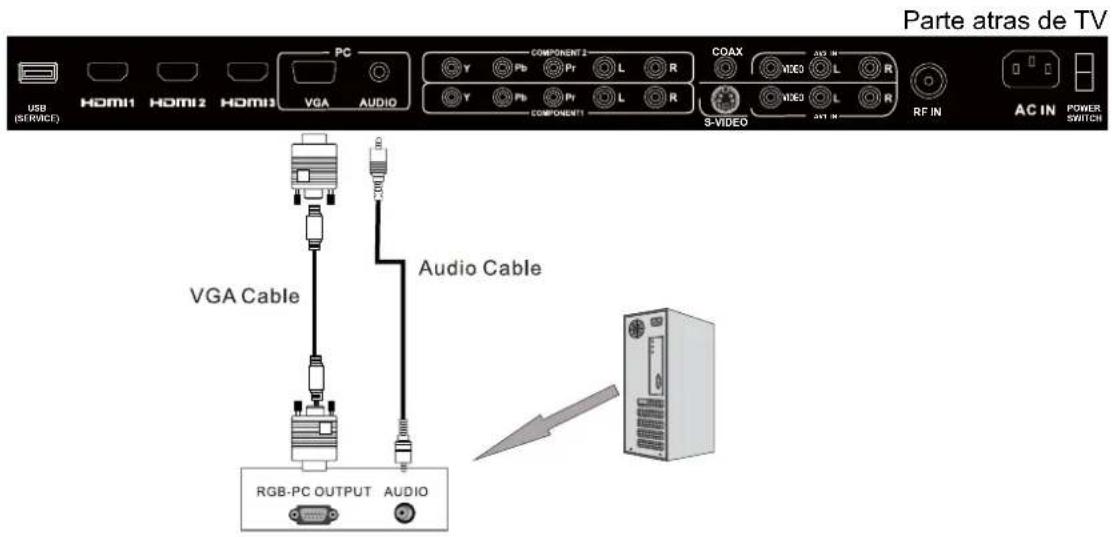

INSTALACIÓN CONEXIÓN VGA(PC) Conecta la salida de RGB de PC con la toma VGA(PC) en el set. Conecta la salida de audio de PC con la toma AUDIO PC en el set. Seleccione la fuente de entrada RGB utilizando el botón INPUT en el mando a distancia. Parte atras de TV

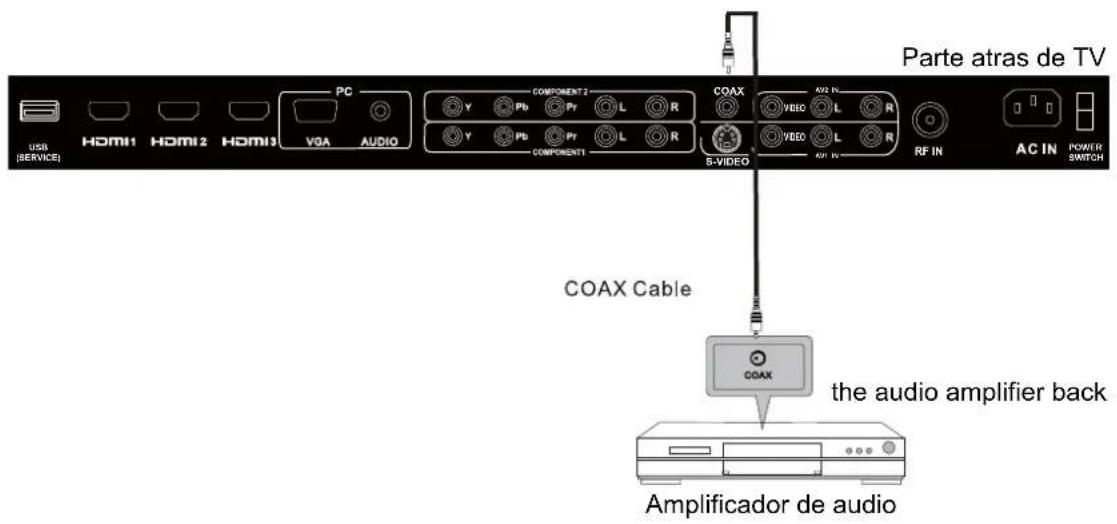

Conecta el dispositivo amplificador de audio con la toma de salida COAX en el TV. Parte atras de TV the audio amplifier back Amplificador de audioparte atras de DVD POWERSWITCH USB (SERVICE) RF IN S-VIDEO COAX

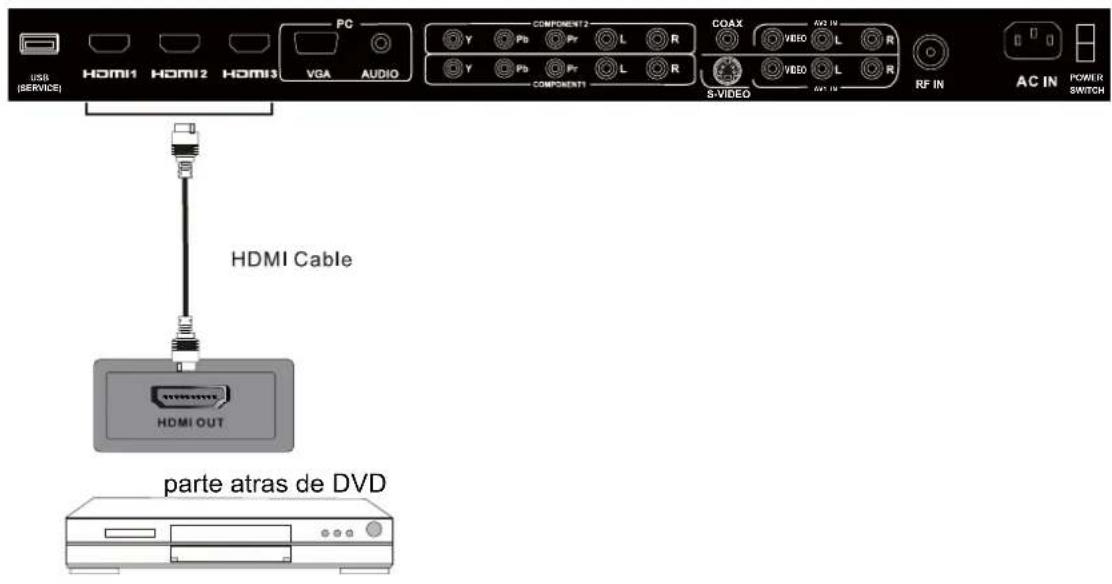

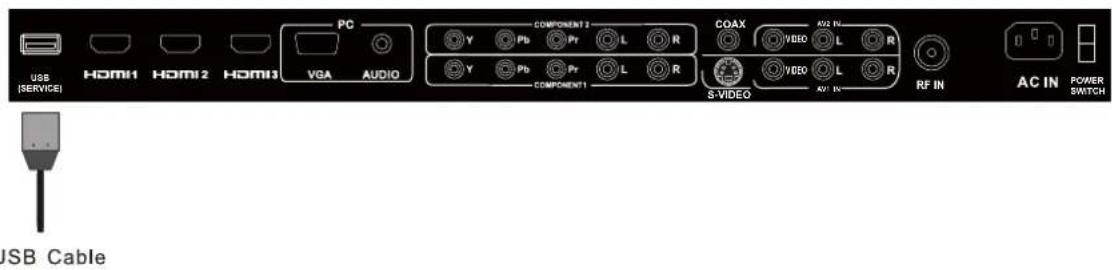

Conector HDMI, que sustituye la conexión HDMI permite la transferencia de audio / vídeo / señales de control a través de cable. estas señales se transmiten en formato digital. Parte atras de TV Servicio de la función de puerto Servicio de puerto( para el uso en fábrica sólo) Parte atras de TVPICTURE SOUND SLEEP DISPLAYINPUT VOL+ VOL- EXIT MUTE MENU

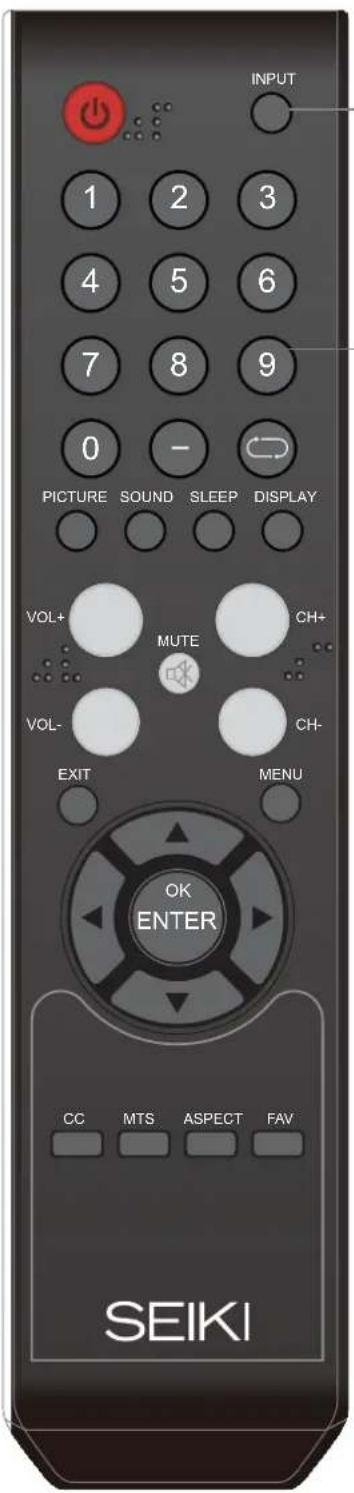

8. Mando a distancia

Instrucciones de mando a distancia en modo TV POTENCIA Encender o apagar el LCD TV. ENTRADA Pulse INPUT para demostrar el fuente de entrada de OSD. Pulse para seleccionar un fuente de entrada y luego pulse OK para confirmar..

TECLADO ALFANUMÉRICO

Pulse directamente 0-9 para cambiar los canales.

Presione este boton para entrar en un programa de canal con un número múltiple, tales como 2-1, etc. Volver al canal visto anteriormente. IMAGEN Seleccionar el modo de imagen. SONIDO Seleccionar el modo de sonido. SUEÑO Definir el temporizador de sueño. DISPLAY Pulse para mostrar la fuente y la información de los canales. MENU Aparecen el menú principal de TV en la pantalla. EXIT Salir del menú principal de TV en la pantalla. MUTE Pulse para apagar el sonido. Pulse otra vez o pulse VOL+ para encender el sonido de TV. VOL+/VOL- Pulse para aumentar o bajar el nivel de volumen. THUMBSTICK( ▲/ ▼/◄ / ►/ OK ) Te permite navegar por los menús en pantalla y ajustar el sistema según tu preferencia.

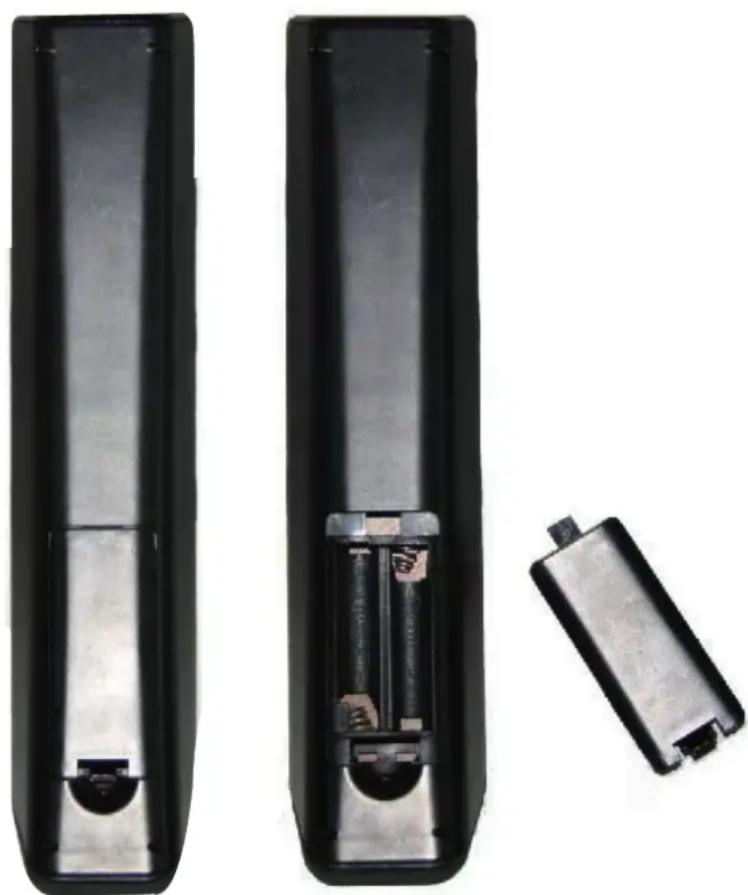

Pulse para visualizar los subtítulos. MTS Pulse para ajustar entre los canales de audio disponibles. ASPECT Pulse para seleccionar el ratio de aspecto. FAV Pulse para visualizar el favorito de televisión en lista de programas.MANDO A DISTANCIA Configuración de mando a distancia

1. Abra la cubierta.

2. Utilice tres pilas con tamaño A. Al insertar las pilas, asegúrese que la polaridad con

marcas + y - en la línea de pilas de forma correc.ta con las marcas del compartimiento.

3. Vuelva a colocar la cubierta.

Para evitar fugas de las pilas que puede resultar en lesiones corporales o daños en el mando a distancia:

1. Instale todas las pilas correctamente según lo que indican en el mando a distancia.

2. No mezcle las pilas.( viejo y nuevo o carbono y alcalino,ect) retire las pilas del mando

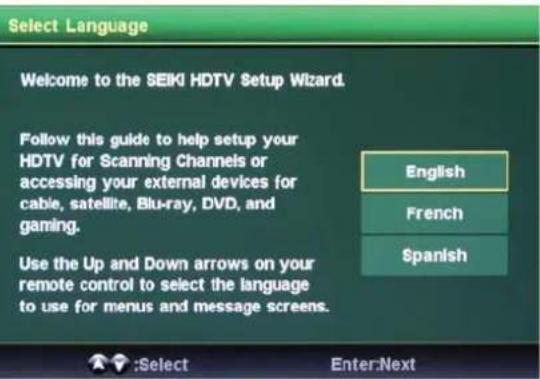

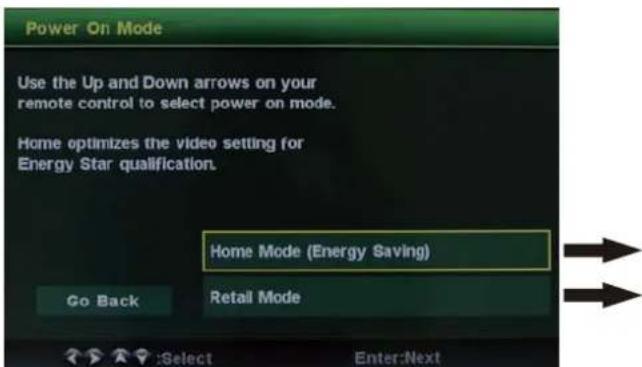

a distancia cuando no se utiliza durante mucho tiempo.Operación Menú Seleccione el idioma Asistencia de Configuración

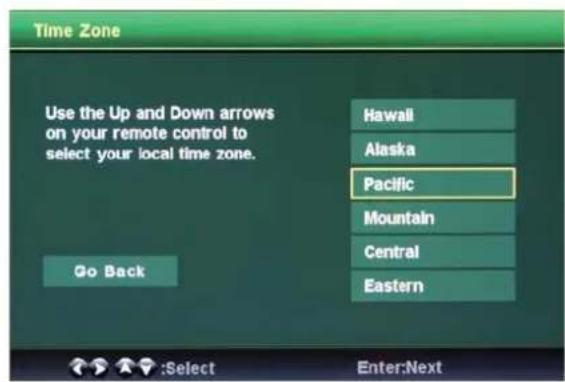

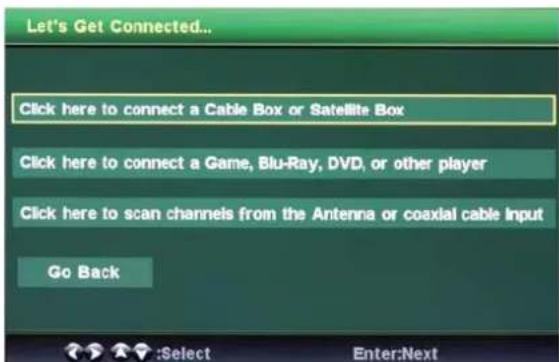

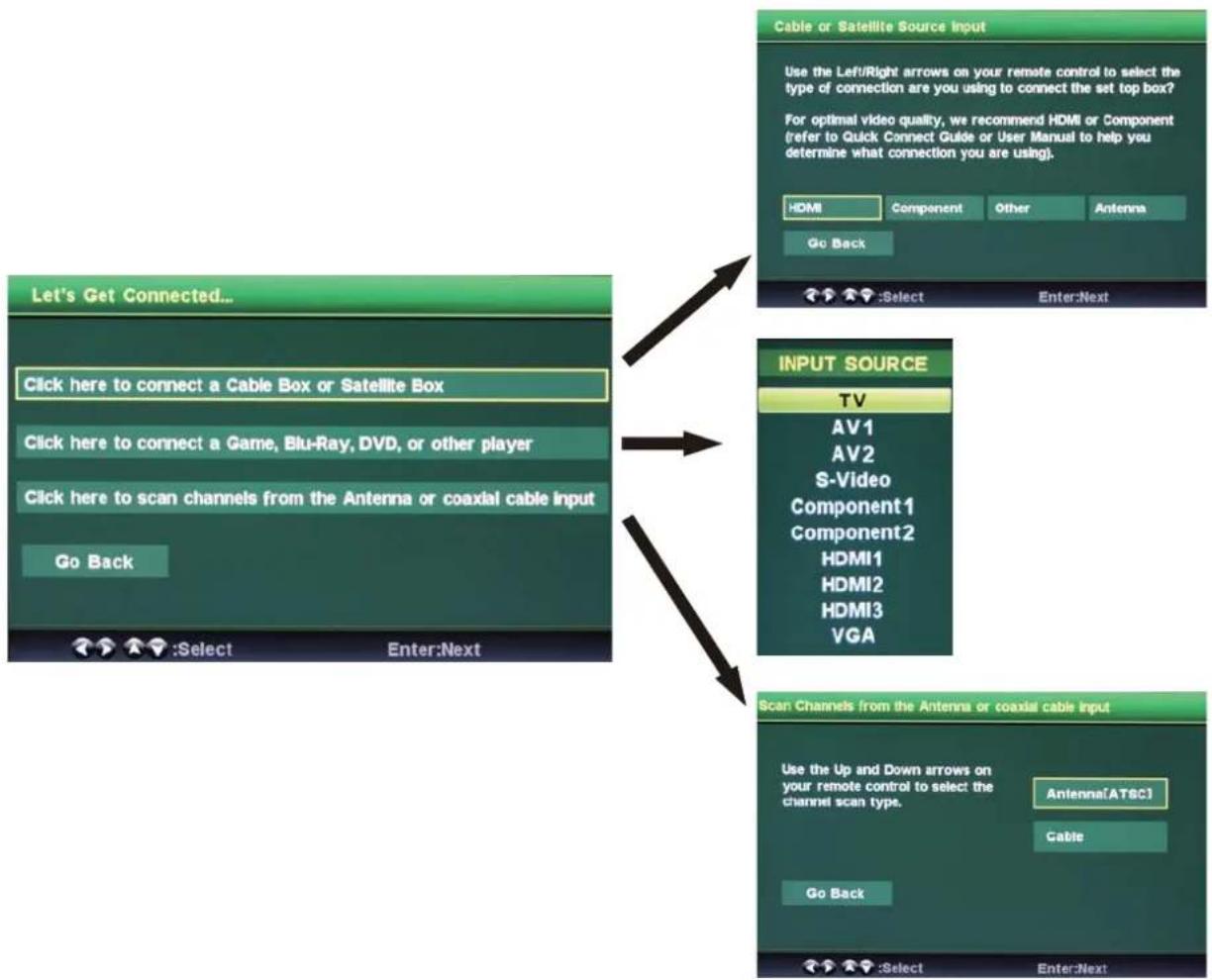

Asistente de configuración Huso horario16

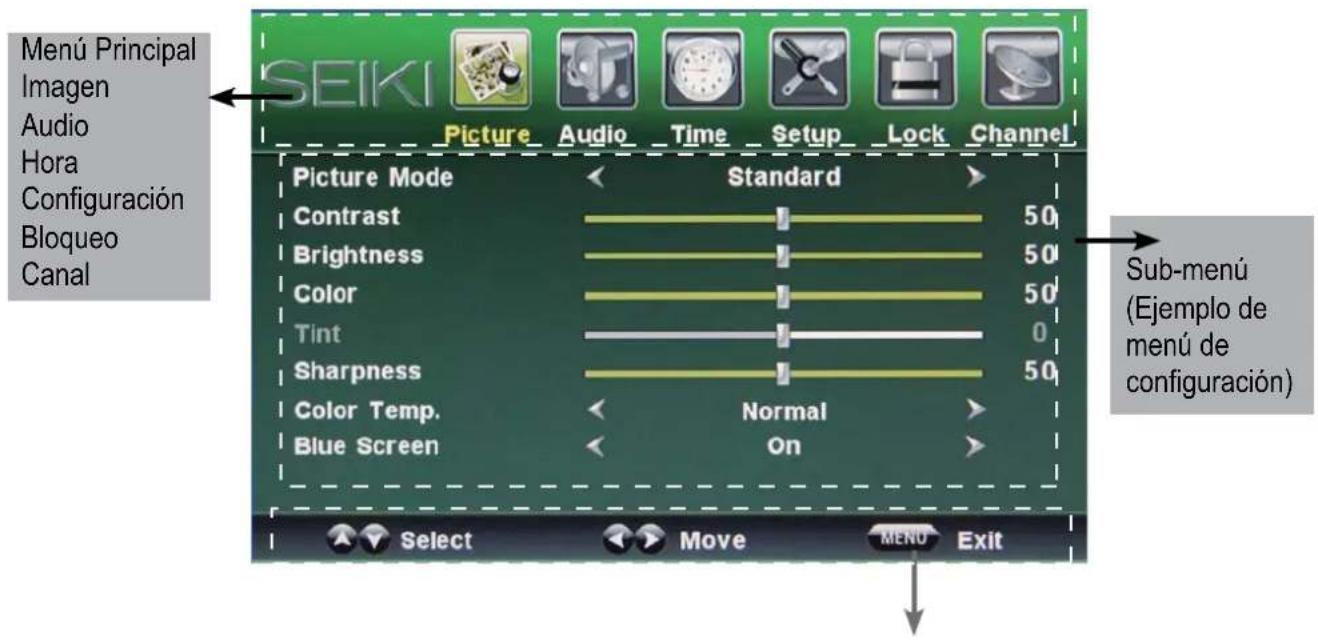

Seleccione el menú principal con el botón </> y pulse el botón V para entrar en el sub-menú. Seleccione el ítem de función con el botón Λ/νen el sub-menú. Pulse el botón </> para ajustar/configurar, o pulse el botón > para entrar en el sub-menú. (Pulse el botón MENÚ para volver al menú previo.) (Pulse el botón EXIT para salir del menú demostrado.) Nota 1: Cuando usted introduce la señal adecuada, se puede activar el ítem relevante. Nota 2: Por favor opere el menú OSD de acuerdo con la guía en el fondo de indicación. Menú Principal Imagen Audio Hora Configuración Bloqueo Canal Sub-menú (Ejemplo de menú de configuración) Guía: Opere el menú OSD de acuerdo con la guía. Pulse el botón MENÚ para demostrar el menú OSD a la continuación: Pulse el botón INPUT en TV o control remoto para mostrar la lista de fuente de entrada. Pulse el botón CH▼/▲ en TV o Λ/νpara seleccionar la fuente de entrada que quieres ver. Pulse el botón OK para entrar en la fuente seleccionada. Nota: Antes de seleccionar el fuente de entrada, asegúrese de que las conexiones estén preparadas.

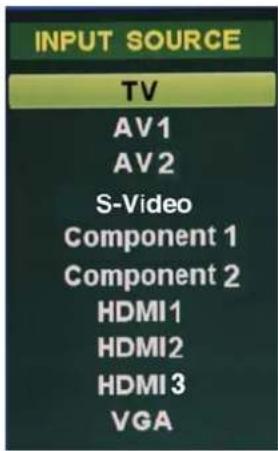

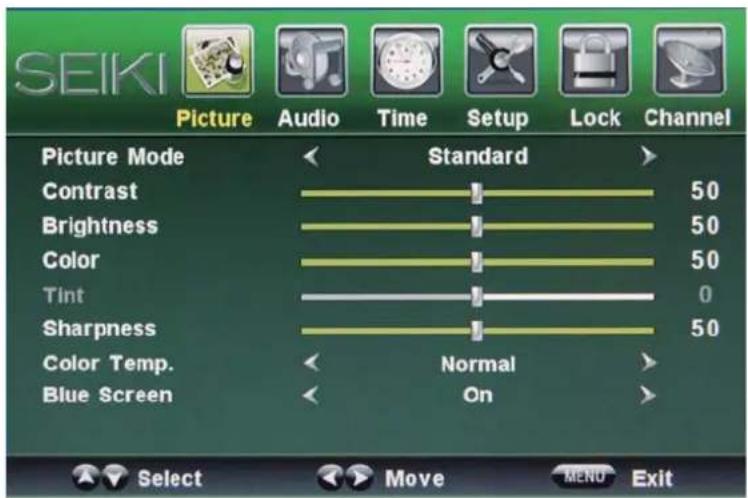

Seleccione la fuente de entrada Operación básica18 Descripción Modo imagen: Se puede seleccionar entre Estándar, Dinámico, Natural, Usuario y Ahorro de Energía. Usted puede seleccionar el modo de imagen directamente por pulsar el botón PICTURE en el control remoto. Nota: cuando se selecciona “Ahorrar Energía”, el equipo entra en el estado de ahorro de energía. Contraste: Controla la diferencia entre zona brillante y oscura de la pantalla. Brillo: Ajustar el brillo de imagen. Color: Ajustar el color de imagen. Tono: Controlar el tono de color para que se demuestra naturalmente. Nitidez: Definir el valor de detalle fina en imagen. Temperatura de color: Seleccionar entre Normal, Frío y Caliente. Pantalla azul: Encender/apagar la función de pantalla azul cuando no hay señal. Menú de Imagen

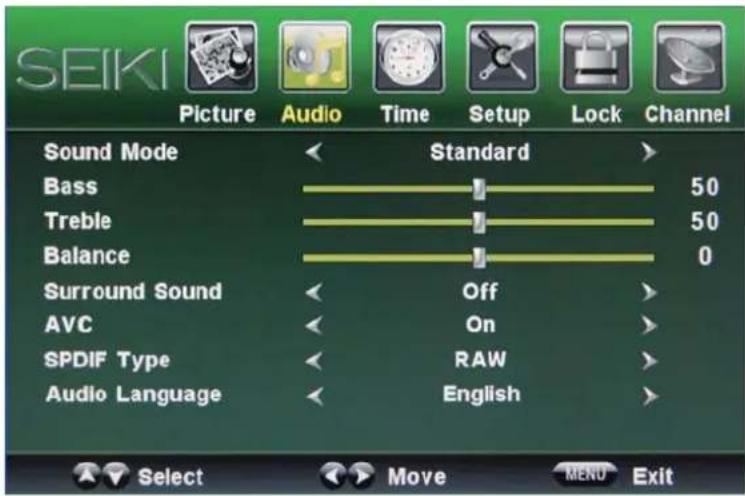

Descripción Modo de Sonido: Seleccionar el modo de imagen que quiere entre Estándar, Música, Película y Usuario. Usted puede seleccionar el modo de sonido directamente por medio de el botón de SOUND en el control remoto. Bass: Intensidad de frecuencia baja. Treble: Intensidad de frecuencia alta. Balance: Balanza entre canales de audio estéreo izquierdo y derecho. Sonido Alrededor: Activar o desactivar la función de alrededor. AVC: Encender/apagar el control de volumen automático. SPDIF Tipo: Le permite seleccionar entre PCM y RAW. Idioma de audio: Seleccionar el idioma de audio. Menú de Sonido

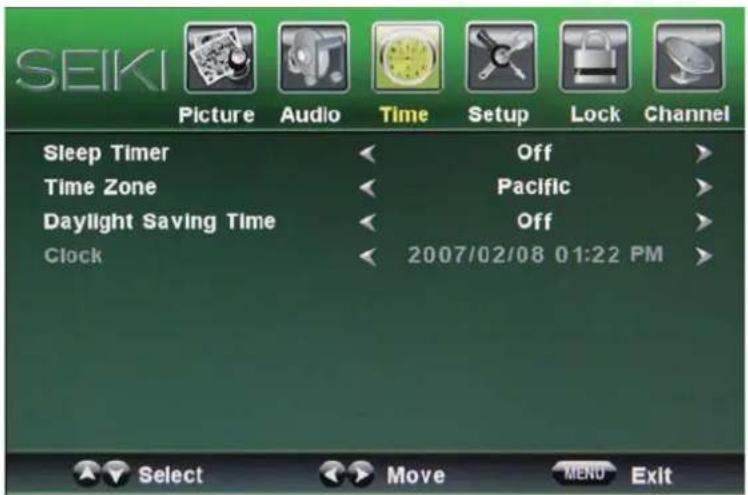

Menú de Hora Descripción Temporizador de Sueño: Usted puede definir el temporizador de apagado automático de 5 a 240 minutos, o desactivar la función. Huso de Tiempo: Seleccionar entre Pacífico, Alaska, Hawali, Oriente, Central y Montaña. Duración de Ahorro de Luz Diadia: Seleccionar entre Encendido y Apagado. Reloj: Usuario no puede cambiar la hora manualmente en el modo de TV digital, ya que la hora viene de la fuente de señal directamente.

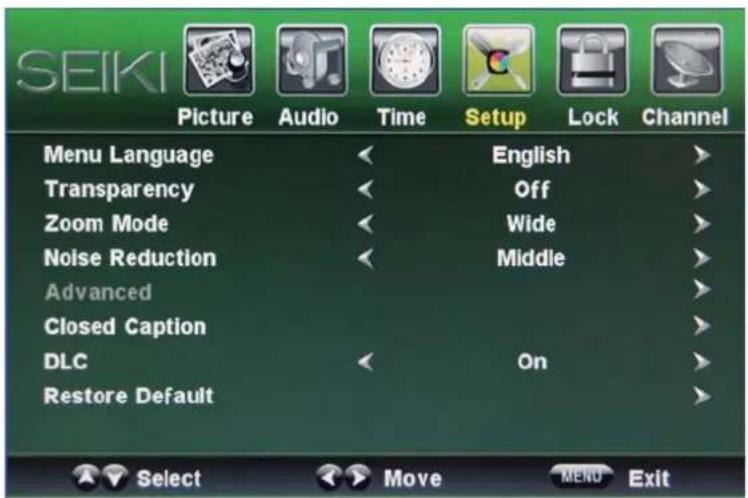

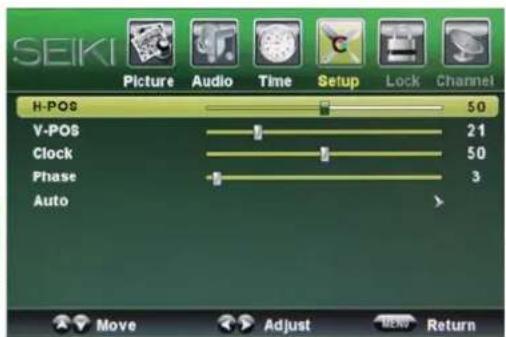

Menú de Configuración Descripición Idioma de Menú: Seleccionar el idioma de menú OSD. Transparencia: Encender/apagar la función de menú de transparencia. Modo de Zoom: Seleccionar el modo de zoom. Reducción de ruido: Seleccionar el modo de reducción de ruido entre Fuerte, Apagado. Débil y Mediano. Avanzado: Si la señal entrada de video viene de su PC, puede ajustar V-Posición, H-Posición, Reloj, Paso o implementar el ajuste automático. Capción cerrada: Modo CC: Le permite seleccionar el modo CC entre Encendido, Apagado y CC en Mudo. Selección Básica: Le permite hacer selección básica entre CC1,CC2, CC3, CC4, Texto 1, Texto 2, Texto 3 y Texto4. Selección Avanzada: Le permite hacer selección avanzada entre Servicio 1, Servicio 2, Servicio 3, Servicio 4, Servicio 5 y Servicio 6. Opción: Operar el menú como lo quiere con los botones joystick.

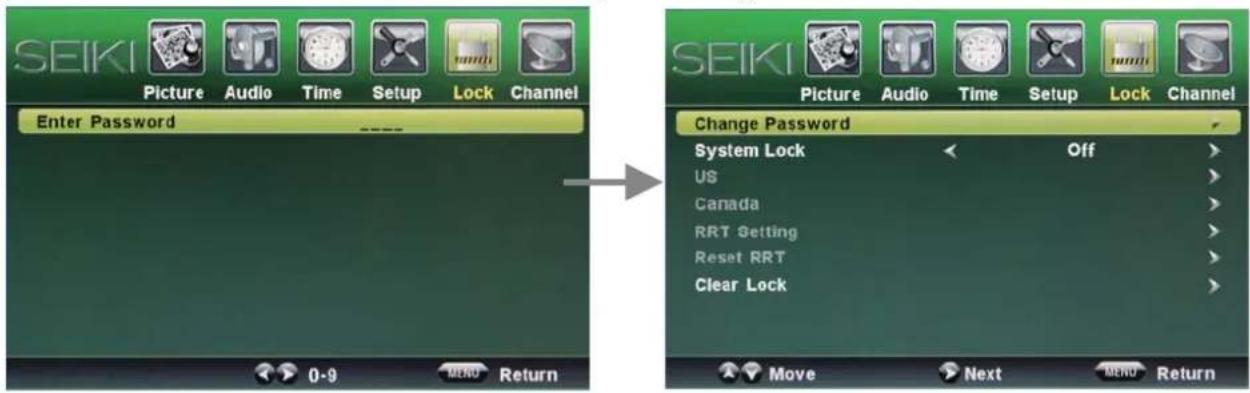

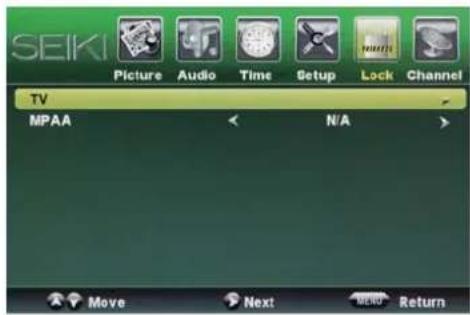

DLC: Activar/Desactivar la función de brillo dinámico automático. Recuperar por Defecto: Recuperar las definiciones en el menú de CONFIGURACIÓN a las definiciones de fábrica.22 Menú de Bloqueo Descripición Usted debe introducir la contraseña para acceder al menú de bloqueo. La contraseña por defecto es 0000. Puede modificar las opciones siguientes: Cambiar contraseña: Para cambiar la contraseña, debe introducir la contraseña nueva por dos veces para confirmarla. Nota: No olvide la contraseña. Bloqueo de sistema: Le permite encender o apagar el bloqueo de sistema. Esta opción de menú le permite bloquear cualquier canal de TV o ajustar el filtro de valoración de película. US: TV: Seleccione la valoración necesaria con los botones

valoración. MPPAA: La valoración de película (MPAA) se usa para las películas originales valoradas por la Asociación de Película de Acción de América (MPAA) como lo emitido

material inadecuado para los jóvenes. #$%&?J[

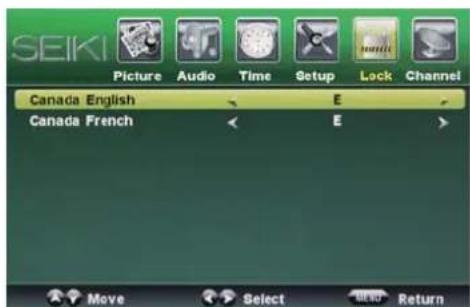

Canadá: ;;;?J\^;; Cancelar Bloqueo: Le permite cancelar todos los bloqueos mencionados.

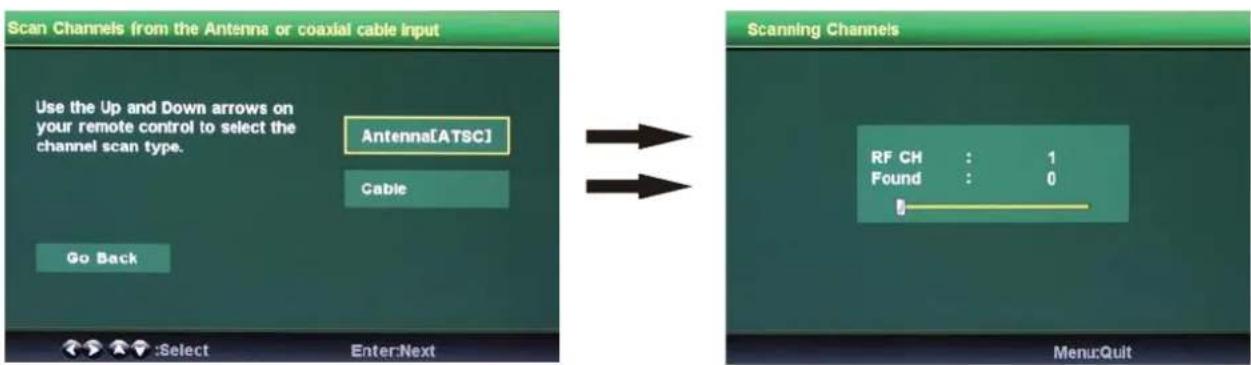

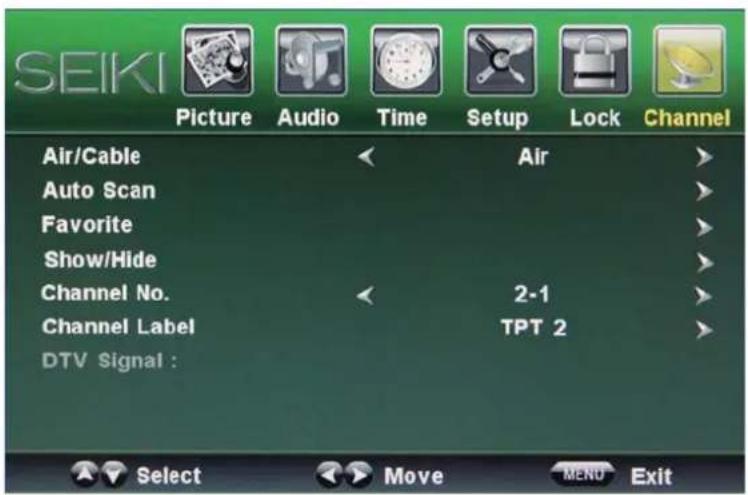

%&|%|%{|23 Menú de Canal Descripción Inalámbrico/ Cable: Le permite seleccionar la antena entre Inalámbrico y Cable. Si usted selecciona “Cable”, los ítems siguientes ( Favorito, Ver/ Ocultar, Canal Núm., Canal Etiqueta y Señal DTV) son indisponibles para usar. Auto Detección: Entrar en el menú de Auto Detección para empezar detección automática. Si usted selecciona “Cable” como la señal entrada en ítem de Antena, puede seleccionar el Sistema de Cable entre Auto, STD, IRC y HRC. Use el botón ν para destacar “Empezar a Detectar” y luego pulse el botón > para buscar canales automáticamente. Los canales recibidos se guardan automáticamente. Cuando se busca canal, pulse MENÚ para detener.

Si usted selecciona “Inalámbrico” como la señal entrada en ítem de Antena, puede pulsar el botón > para buscar canales automáticamente. Los canales recibidos se guardan automáticamente. Cuando se busca canal, pulse MENÚ para detener. Favorito: Le permite añadir los canales que le gustan como canales favoritos.

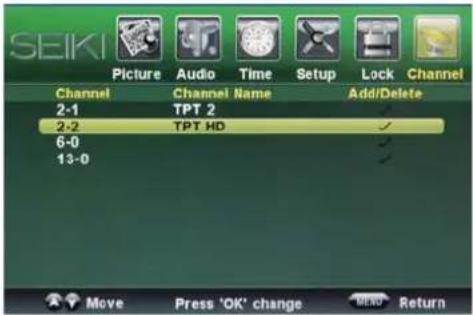

luego pulse el botón OK para añadir o borrar el canal destacado como favorito. OPERACIÓN MENÚCanal Núm.: Demostrar y seleccionar el canal. Canal Etiqueta : Le permite configurar una etiqueta de canal.

seleccionar las palabras.

RESOLUCIÓN DE PROBLEMAS

10. Resolución de problemas

Compruebe si pueda solucionar los problemas por sí mismo.

Este manual es sólo para su referencia, cualquier cambio en el diseño y la especificación no contará con el asesoramiento.
