Caractéristiques	Détails
Capacité de lavage	8 kg
Vitesse d'essorage	1200 tours/minute
Classe énergétique	A+++
Programmes de lavage	15 programmes, incluant coton, synthétique, délicat, rapide
Dimensions (L x P x H)	60 x 55 x 85 cm
Poids	70 kg
Type de chargement	Chargement frontal
Écran d'affichage	LED avec indicateur de temps restant
Système de sécurité	Protection contre les débordements, verrouillage enfant
Consommation d'eau	45 litres par cycle
Garantie	2 ans

FOIRE AUX QUESTIONS - EDWA5021 Edy

La machine à laver ne s'allume pas, que faire ?

Vérifiez que la machine est bien branchée et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Pourquoi ma machine à laver fait-elle du bruit pendant le cycle ?

Un bruit excessif peut provenir d'objets étrangers dans le tambour ou d'une charge déséquilibrée. Vérifiez le tambour et réajustez la charge.

Comment nettoyer le filtre de ma machine à laver Edy EDWA5021 ?

Pour nettoyer le filtre, éteignez la machine, débranchez-la et ouvrez le panneau d'accès. Retirez le filtre, rincez-le sous l'eau courante et replacez-le.

La machine ne vidange pas l'eau, que faire ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché.

Pourquoi ma machine à laver ne chauffe pas l'eau ?

Cela peut être dû à un problème avec l'élément chauffant ou le thermostat. Il est recommandé de contacter un professionnel pour un diagnostic.

Comment régler la température de lavage sur ma machine ?

Utilisez le bouton de sélection de température sur le panneau de commande pour choisir la température souhaitée avant de lancer le cycle.

Puis-je laver des vêtements délicats dans ma machine à laver Edy EDWA5021 ?

Oui, assurez-vous de sélectionner le programme délicat et de placer les vêtements délicats dans un sac de lavage pour plus de sécurité.

Que faire si ma machine à laver affiche un code d'erreur ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client.

Puis-je utiliser des adoucissants dans ma machine à laver ?

Oui, vous pouvez utiliser des adoucissants. Ajoutez-les dans le compartiment prévu à cet effet dans le tiroir à détergent.

Quel est le niveau sonore de la machine à laver Edy EDWA5021 ?

Le niveau sonore est généralement de 54 dB lors du lavage et de 76 dB lors de l'essorage, ce qui est standard pour ce type d'appareil.

MODE D'EMPLOI EDWA5021 Edy

mode d'emploi de machine

à laver électronique

• Consignes de sécurité
- Recommendations

SECTION 2 : INSTALLATION

• Démontage des vis de bridage
• Réglage des pieds
• Raccordement électrique
• Raccordement du tuyau d'arrivée d'eau
• Raccordement du tuyau de vidange

SECTION 3 : SPECIFICATIONS TECHNIQUES

SECTION 4 : BANDEAU DE COMMANDE

• Touche marche/arrêt
• Voyants indicateurs de fonction
- Touches de fonction
• Manette sélecteur de vitesse d'essorage
• Manette sélecteur de programme

SECTION 5 : LAVAGE

• Préparation du lavage
• Fonctionnement de la machine
• Tableau des programmes

SECTION 6 : ENTRETIEN ET NETTOYAGE

• Filtres des raccords d'arrivée d'eau
• Filtre de pompe de vidange
- Bac à produits
• Siphon d'assouplissant
- Carrosserie
• Tambour

SECTION 1 : AVANT UTILISATION

CONSIGNES DE SECURITE

• N'utilisez ni adaptateur multiple, ni rallonge.
- N'utilisez pas de prise dont le cordon est endommagé ou fissuré.
- Si le câble électrique est endommagé, il doit impérativement être remplacé par un technicien agréé afin d'éviter tout risque d'électrocution.
- Ne retirez jamais une prise en tirant sur le cordon. Retirez la prise en la prenant avec la main.
- Ne branchez pas de prise en ayant les mains humides.
- Ne touchez jamais la machine en ayant les mains ou les pieds humides.
• N'ouvrez jamais le bac à produits lorsque la machine fonctionne.
- Ne forcez jamais l'ouverture de la porte lorsque la machine fonctionne.
- La machine peut atteindre des températures élevées ; ne touchez pas le hublot (en cours de lavage), ni le tuyau de vidange et l'eau en cours de vidange.
- En cas de problème, débranchez d'abord la machine et fermez le robinet. Ne tentez pas de réparer la machine. Adressez-vous au service après-vente agréé le plus proche.
- N'oubliez pas que l'emballage de votre machine peut être dangereux pour les enfants.
- Ne laissez pas vos enfants jouer avec la machine.
- Ne laissez pas votre animal domestique s'approcher de la machine.
- Votre machine doit uniquement être utilisée par des adultes et conformément aux instructions de ce manuel.
- Votre machine est destinée à un usage domestique. La garantie ne s'appliquera pas en cas d'utilisation à des fins professionnelles.
- L'appareil ne soit pas être placé sur un tapis qui pourrait obstruer la ventilation d'air sous l'appareil.

• Si vous n'utilisez pas votre machine pendant un certain temps, débranchez la machine, fermez l'arrivée d'eau et laissez la porte ouverte pour laisser sécher l'intérieur de la machine et prévenir ainsi la formation de mauvaises odeurs.
• Les procédures de contrôle qualité ont montré qu'une certaine quantité d'eau pouvait rester dans la machine et ne nuit en rien à son bon fonctionnement.

SECTION 2 : INSTALLATION

Avant d'utiliser votre machine à laver, vérifiez les points ci-dessous.

DEMONTAGE DES VIS DE BRIDAGE

• Les vis de bridage situées à l'arrière de la machine doivent être démontées avant la mise en service de la machine.
• Dévissez les vis en tournant dans le sens inverse des aiguilles d'une montre à l'aide d'une clé appropriée. (Fig.1)
• Retirez les vis. (Fig.2) Ainsi que les ensembles complets de bridage (composé de 3 pièces comme indiqué sur la vue fig.2bis) en les faisant pivoter légèrement à gauche et à droite pour les retirer de leur emplacement.
• Dans les orifices d'où ont été retirées les vis de bridage, insérez les vis de fermeture en plastique fournies avec les accessoires. (Fig.3)
• Conservez les vis de bridage provenant de la machine. Elles pourront être utilisées pour un transport ultérieur de la machine.

Fig. 1

Fig. 2

Fig. 3

• Equilibrez au moyen des pieds.
• Desserrez l'écrou de réglage en plastique (Fig.4).
- Effectuez le réglage en tournant les pieds vers le haut ou vers le bas (Fig.5)
- Une fois que la machine est équilibrée, serrez l'écrou de réglage en plastique en le tournant vers le haut.
- Ne placez jamais de cartons, de cales en bois ou d'éléments similaires sous la machine pour compenser des irrégularités de niveau du sol.

Fig.4

Fig.5

RACCORDEMENT ELECTRIQUE

• Votre machine à laver fonctionne sous une tension de 220 - 240V / 50Hz.
• Le câble d'alimentation de votre machine est équipé d'une prise mâle avec terre. Cette prise doit impérativement être branchée dans une prise 10 ampères avec terre. Les fusibles de la ligne d'alimentation électrique doivent également être de 10 ampères. Si vous ne disposez pas d'une installation conforme aux normes obligatoires, il faudra la faire modifier par un électricien qualifié.

• Notre société se dégage de toute responsabilité en cas de dommages éventuels résultant d'une utilisation sans mise à la terre.

• La pression d'eau de l'ordre de 0,1-1 Mpa qui s'écoule de votre robinet permettra à votre machine de fonctionner plus efficacement (une pression de 0,1 Mpa équivaut à un débit d'eau de plus de 8 litres par minute qui s'écoule d'un robinet entièrement ouvert)

• Une fois les branchements effectués, vérifiez l'absence de fuites au niveau des raccords en ouvrant entièrement le robinet.
  • Vérifiez que le tuyau d'arrivée d'eau n'est pas plié, fissuré ou écrasé.
• Vissez le tuyau d'arrivée d'eau sur le robinet fileté 3 ^1/4 .

• Vérifiez que le tuyau de vidange n'est pas plié, tordu, écrasé ou étiré.
- Instaiez le tuyau de vidange à une hauteur d'au minimum 60 cm et d'au maximum 100 cm du sol.
- L'extrémité du tuyau de vidange (crosse de vidange) peut être directement fixée à l'évacuation d'eau (la dimension de la canalisation doit être d'au moins 4 cm, ainsi vous éviterez tout risque de siphonnage) ou à un dispositif spécial installé sur le système d'écoulement du lavabo (il doit être correctement fixé). (fig. 8)
- Ne rallongez le tuyau de vidange en ajoutant des éléments supplémentaires.

SECTION 3 : SPECIFICATIONS TECHNIQUES

	642/842/1042/1242/ 1442	647/847/ 1047/1247/1447
Capacité de charge maximale (linge sec) (kg)	5	6
Hauteur x Largeur x Profondeur (cm)	85 x 59,6 x 51 85 x 59,6 x 54
Vitesse maximale d'essorage (tr/min)	600/800/1000/1200/ 1400	600/800/ 1000/1200/1400
Pression d'eau admise pour l'installation	1 à 10 Bar 1 à 10	Bar
Puissance max. absorbée	Voir plaque signalétique
Alimentation électrique	Voir plaque signalétique
Fusible	Voir plaque signalétique
Fiche énergie	Voir fiche fournie avec notice

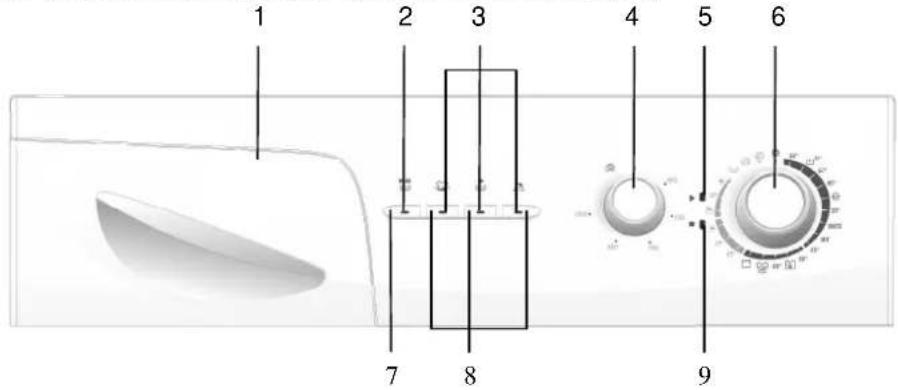

SECTION 4 : BANDEAU DE COMMANDE A3 (4 touches, sélecteur de vitesse d'essorage)

1 2 3 4 5 6 7 8 9

1-Bac à produits 6-Sélecteur de programme
2-Voyant marche/arrêt 7-Touche marche/arrêt
3-Voyant indicateur de fonction 8-Touches de fonction
4-Sélecteur de vitesse d'essorage 9-Voyant fin de programme
5-Voyant début de programme

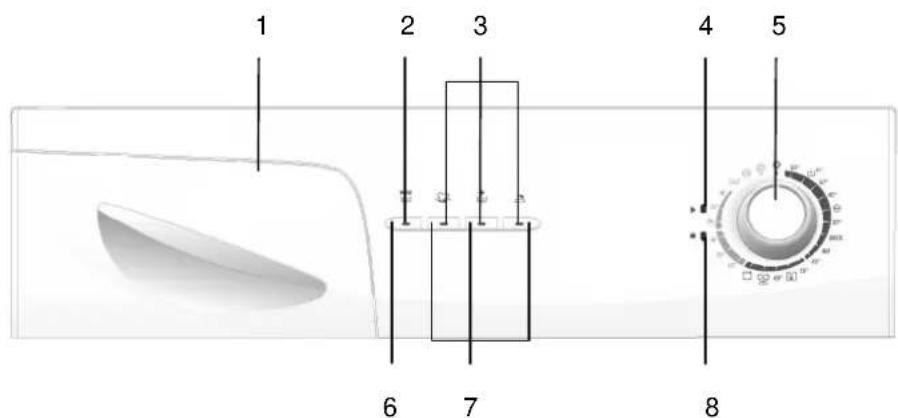

A2 (4 touches)

1 2 3 4 5 6 7 8

1-Bac à produits 5-Sélecteur de programme
2-Voyant marche/arrêt 6-Touche marche/arrêt
3-Voyant indicateur de fonction 7-Touches de fonction
4-Voyant début de programme 8-Voyant fin de programme

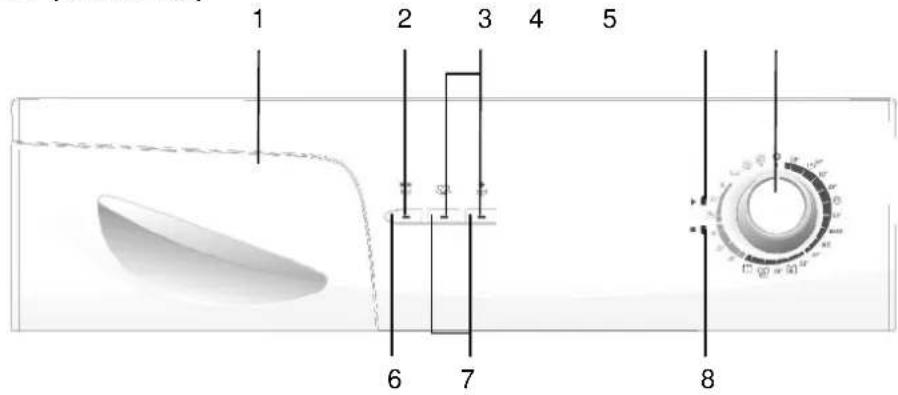

A1 (3 touches)

1 2 3 4 5 6 7 8

1-Bac à produits 5-Sélecteur de programme
2-Voyant marche/arrêt 6-Touche marche/arrêt
3-Voyant indicateur de fonction 7-Touches de fonction
4-Voyant début de programme 8-Voyant fin de programme

TOUCHE MARCHE/ARRET

Pour mettre en marche et arrêter votre machine et démarrer le programme sélectionné.

ATTENTION!

Arrêtez toujours votre machine avant de sélectionner un programme ou de changer un programme en cours.

VOYANTS INDICATEURS DE FONCTION

Dès que vous appuyez sur la touche marche/arrêt ou une touche de fonction, le voyant correspondant s'allume. Si vous appuyez une nouvelle fois sur la touche marche/arrêt ou une touche de fonction, ou si le cycle de la fonction sélectionnée est terminé, le voyant s'éteint.

Les voyants indicateurs de fonction sont également utilisés pour le système de détection des erreurs mentionné à la section 9.

TOUCHES DE FONCTION

Arrêt cuve pleine

Cette fonction est recommandée pour certains textiles (synthétiques 100%, laine ou rideau) qui ne sont pas sortis de la machine dès la fin du programme. Elle évite le froissement du linge. Si vous appuyez sur cette touche, la dernière eau de rinçage n'est pas vidangée. Pour poursuivre le programme, appuyez une nouvelle fois sur la même touche.

Si vous ne voulez pas que votre linge délicat soit essoré ou si vous souhaitez un essorage doux, positionnez le sélecteur de programme sur O (arrêt). Positionnez le sélecteur de programme sur l'un des programmes de vidange ou d'essorage et appuyez sur la touche marche/arrêt. Si le programme sélectionné est un programme de vidange, votre machine vidangera. Si le programme sélectionné est un programme d'essorage, votre machine lancera un essorage, puis arrêtera le programme.

Rinçage supplémentaire

Cette fonction vous permet de lancer un essorage supplémentaire pour tous les programmes de lavage.

Annulation d'essorage

Ce programme est recommandé pour le linge délicat qu'il est préférable de ne pas essorer. Cette touche vous permet d'annuler l'essorage compris dans le programme de lavage.

Trempage

Cette fonction vous permet d'améliorer le lavage en laissant tremper votre linge dans l'eau et le détergent avant le démarrage du lavage. Cette fonction est recommandée pour le linge très sale.

Repassage facile

Cette fonction vous permet de faire en sorte que votre linge soit moins froissé après lavage.

Plus d'eau

Cette fonction vous permet d'alimenter votre machine avec une quantité d'eau légèrement supérieure à celle d'un lavage normal en diminuant ainsi la friction entre les pièces de linge. Cette fonction est recommandée pour votre linge délicat ou le linge que vous souhaitez particulièrement bien rincer.

Diminution de la vitesse d'essorage

Cette fonction vous permet de diminuer la vitesse d'essorage de 1200 tours à 800 tours, de 1000 tours à 600 tours, ou de 800 tours à 500 tours selon le modèle de votre choix.

ATTENTION!

Les fonctions varient selon le modèle de votre choix.

Si vous avez oublié de sélectionner des fonctions supplémentaires et que votre machine a démarré le lavage, appuyez sur la touche de fonction. Si le voyant s'allume, la fonction supplémentaire sera activée. Si le voyant ne s'allume pas, la fonction supplémentaire ne sera pas activée.

MANETTE SELECTEUR DE VITESSE D'ESSORAGE (pour les modèles A3 uniquement)

Cette manette vous permet de régler la vitesse d'essorage de votre linge (fig.9). Si vous positionnez la manette sur la position O, il n'y aura pas d'essorage. REMARQUE : Veillez à un essorage approprié de votre linge fragile et délicat.

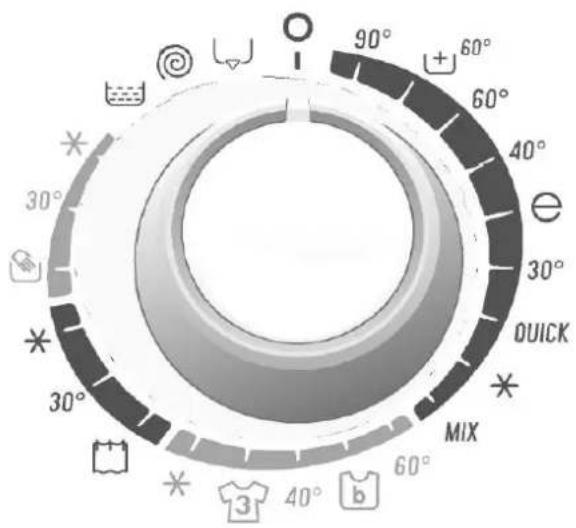

Le sélecteur de programme vous permet de sélectionner le programme de lavage de votre linge. Choisissez le programme de votre choix en tournant le sélecteur dans les deux sens. Veillez à bien positionner le repère de réglage sur le programme de votre choix. Si vous positionnez le sélecteur de programme sur O (arrêt) pendant que la machine fonctionne, votre programme sera arrêté.

SECTION 5 : LAVAGE

• Branchez la machine.

• Ouvrez le robinet d'arrivée d'eau.

PREPARATION DU LAVAGE

Tri du linge

• Triez votre linge en fonction de sa matière (coton, synthétique, délicat, laine, etc.), des températures de lavage et du degré de salissure.
• Séparez impérativement le linge blanc du linge de couleur.
• Lavez séparément le linge de couleur neuf car il risque de déteindre au premier lavage.
• Vérifiez que les poches de vos vêtements ne contiennent aucune pièce métallique.
  • Fermez les fermetures à glissière et les boutons des vêtements.
• Retirez les crochets des rideaux (métalliques ou plastiques) ou placez-les dans un sac à linge fermé.
• Mettez à l'envers les pièces de linge telles que les pantalons, les tricots, t-shirts et pulls.
• Placez les petites pièces de linge telles que les chaussettes et les mouchoirs dans un sac à linge.

Jusqu'à 90 °C

Jusqu'à 60 °C

Jusqu'à 30 °C

Non lavable en machine

Chargement du linge dans la machine

• Ouvrez le hublot de votre machine.
- Mettez le linge dans la machine en veillant à bien le répartir.
- Mettez chaque vétement séparément.
- En refermant le hublot de la machine, vérifiez qu'aucun vêtement n'est resté coincé entre la porte et le joint du hublot.
- Fermez soigneusement le hublot de votre machine, faute de quoi la machine ne démarrera pas le programme de lavage.

Les détergents

La quantité de lessive dépend des critères suivants :

• Votre consommation de lessive changera en fonction du degré de salissure de votre linge. Pour le linge légèrement sale, n'effectuez pas de prélavage et versez une petite quantité de détergent dans le compartiment n° 2 du bac à produits.
• Pour le linge très sale, sélectionnez un programme avec prélavage, versez 1/4 de la dose de détergent dans le compartiment n° 1 du bac à produits et la quantité restante dans le compartiment n° 2.
• Utilisez des lessives spécialement adaptées pour machines à laver automatiques. Les doses à utiliser pour votre linge seront précisées sur l'emballage des détergents.
• La quantité de lessive consommée dépend de la dureté de l'eau.
• La quantité de lessive consommée dépendra également de la quantité de linge.
• Versez votre assouplissant dans le compartiment prévu à cet effet de votre bac à produits. Ne dépassez pas le niveau MAX sinon l'assouplissant s'écoulera dans l'eau de lavage via le siphon.
• Les assouplissants très concentrés doivent être dilués avec un peu deau avant de les venser dans le bac à produits. Un assouplissant très concentré bouche le siphon et empêche l'écoulement du produit.
• Vous pouvez utiliser des lessives liquides pour tous les programmes sans prélavage. Placez l'indicateur de niveau pour détergent liquide dans le second compartiment du bac à produits et dosez la quantité de lessive liquide en fonction des niveaux de cet indicateur.

FONCTIONNEMENT DE LA MACHINE

Sélection du programme et fonctions

Sélectionnez le programme et les fonctions qui conviennent à votre linge en vous référant au tableau 1 (page 15 et 16).

Marche/arrêt

Cette touche vous permet de démarrer le programme que vous avez sélectionnée ou d'arrêter un programme en cours. Si vous appuyez une nouvelle fois sur cette touche, le programme poursuivra son cycle là où il s'était arrêté.

Démarrage du programme

• Positionnez le sélecteur de programme sur le programme de votre choix.
  • Le voyant début de programme s'allume.
• Si vous le souhaitez, vous pouvez également sélectionner une ou plusieurs fonctions supplémentaires.
• Démarrez le programme sélectionné en appuyant sur la touche marche/arrêt. Le voyant début de programme s'éteint et le voyant marche/arrêt s'allume.

Changement de programme

Si vous n'avez pas sélectionné le programme qui convient :

• Appuyez sur la touche marche/arrêt pour arrêter le programme en cours. Le
voyant début de programme s'allume et le voyant marche/arrêt s'éteint.
- Positionnez le sélecteur de programme sur O (arrêt). Tous les voyants s'éteignent.
- Positionnez le sélecteur de programme sur le nouveau programme de votre choix. (Vous pouvez sélectionner le programme de votre choix en vous référant au tableau 1 page 14 ou 15).
• Le voyant début de programme s'allume.
- Démarrez le programme que vous avez sélectionné en appuyant sur la touche marche/arrêt. Le voyant début de programme s'éteint et le voyant marche/arrêt s'allume.

Annulation du programme

Si vous souhaitez arrêter un programme en cours avant la fin du cycle :

• Appuyez sur la touche marche/arrêt. Le voyant début de programme s'allume
et le voyant marche/arrêt s'éteint.

- Positionnez le sélecteur de programme sur O (arrêt). Tous les voyants s'étaisonnent

• Le hublot se déverrouillera environ deux minutes après la fin du programme. Ouvrez le hublot en tirant la poignée et sortez votre linge.
• Après avoir enlevé votre linge, laissez le hublot ouvert pour laisser sécher l'intérieur de la machine.
  • Débranchez la prise électrique de la machine.

ATTENTION!

En cas de coupure de courant durant un programme de lavage, votre machine poursuivra le programme à partir du cycle interrompu. Une panne de courant n'endommage pas votre machine.

Sécurité enfant

Le verrouillage enfants est utilisé pour protéger le cycle de lavage contre les effets d'un enclenchement non-souhaité des boutons pendant le cycle. Le verrouillage enfants est activé en appuyant sur le premier et troisième bouton du panneau de contrôle en même temps pendant plus de 3 secondes. Lorsque le verrouillage enfants est activé, les voyants lumineux des boutons de fonction clignotent pour indiquer que le verrouillage enfants est activé. Pour désactiver le verrouillage enfants, appuyez de nouveau sur ces mêmes boutons (1er et 3ème) pendant plus de 3 secondes. La désactivation du verrouillage enfants est indiquée par le voyant lumineux qui clignote sur le bouton Marche/Pause.

ATTENTION!

Lorsque la sécurité enfant est activée, votre machine désactive le sélecteur de vitesse d'essorage (pour les modèles A3 uniquement) et les touches de fonction.

SECTION 6 : ENTRETIEN ET NETTOYAGE

PROGRAMME	COMPART.	CHANGE WAR. LINGE50°C (kg)		TYPE DE LINGE	REMARQUES
		642/842/1043/1243/1443	647/847/1047/1249/1440
1-COTON 90	2	5	6	Touttes encoatsantin, moyennement sales, qui disentet aux température devoirs
2-COTON 60(AVEC prélimyant)	1+2	5	6	Branca et couleurs éncotion a mota, tisie sales
~3-COTON 60	2	5	6	Branca et couleurs éncotion a mota, moyennement sales
4-COTON 40	2	5	6	Branca et couleurs éncotion a mota, léglement sales
5-ECONOMIQUE	2	5	6	Branca et couleurs éncotion a mota, léglement sales
6-COTON 30	2	5	6	Branca et couleurs éncotion a mota, léglement sales
7-LAVAGE RAPIDE	2	2,5	3	Branca et couleurs éncotion a mota, léglement sales
8-COTON EAU FROIDE	2	5	6	Branca et couleurs éncotion a mota, léglement sales.Large à l'aux 1000s
9-LAVAGE MIX	2	5	6	Branca et couleur onoton a mota, moyennement ou tisie sales
10+SYNTHETIQUE 60	2	3	3	Touttes synthétiques ouven fibres synthétiques multiques, léglement sales	Chausseines, chamaissers en nylon
11-LUNGÉ DE BEBE	2	3	3	Linge de bâbe	Tout le longe de bâbe
12-SYNTHETIQUE 40	2	3	3	Touttes synthétiques ouven fibres synthétiques multiques, léglement sales	Chausseines, chamaissers en nylon
PROGRAMME	COMPART.	CHANGE MAX. LINGSEDEC-04		TYPE DE LINGE	REMARQUES
		642842104012401447	647847104712471447
13-VETEMENTS DE SPORT	2	3	3	Vibeirments de sport	Tous les vibeirments de sport et mars
14-(SYNTHETQUE EAU FROIDE	2	3	3	Tardles détails, synthétiques ou un-Très-mânglées synthéalves, équimément sètes, Lavage à l'aux-trôts	Chausées, chamaires en nylon
15-REDEUX	1-2	2	2	Tardles dais aux latres type et des risques	Tutie, rouse
16-DELICAT 30	2	2	2	Tardles dais de couleur en coton, synthétiques en très, nuïtiques synthétiques équimément sètes	Tardies en très mûlangées et en soie, chamaires, synthétiques ou un polysteur, polymerite
17-DELICAT EAU FROIDE	2	2	2	Tardles dais de couleur en coton, synthétiques en très, nuïtiques synthétiques synthéalves, équimément sètes, Lavage à l'aux-trôts	Linge à laser d'ina main
18-LAVAGE A LA MIN	2	2	2	Tardles de couleur en coton, synthétiques ou un Très-mânglées synthéalves, équimément sètes, Lavage à la main des fronds
19-LANE 30	2	2	2	Langages méconument sètes, l'assupptant mensal en manifrons	Lamages
20-LANE EAU FROIDE	3	2	2	Langages de la métoplement sètes, Lavage à la trea fronde à la main en manifrons
21-RINCAGE	Ce programme vous permet d'effecture un-ingage supplémentaires de vitreings après le système de lavage. Vous pouvez utiliser pour programme demandant trait type des matraniand pour le trips en croixils.
22-ESSORAGE	Ce programme vous permet demandant une essorège supplémentaires de vitreings après lavage et convient. La métoprice clínche. Ce programme d'accomménagement de la métroprice.
23-VIDIGNE	Ce programme peut de assierer l'eau saire de vitreings après lavage. Il souvoulaire estange l'eau de vitreings avant avoir d'ouprogramme en trois lorsés ce programme.

• Démontez le tuyau d'arrivée d'eau.
- Retirez le filtre du raccord d'arrivée d'eau côté machine (à l'aide d'une pince) (Fig. 10) et lavez-les soigneusement à l'aide d'une brosse.
- Nettoyez le filtre du tuyau d'arrivée d'eau côté robinet en les retirant manuellement avec le joint (Fig. 11).
- Après avoir nettoyé les filtres, remettez-les en place de la même manière.

Le filtre de vidange protège la pompe de vidange utilisée pour évacuer l'eau sale. Il empêche les saletés diverses de venir obstruer le corps de pompe et de la bloquer. Il est recommandé de nettoyer le filtre de vidange tous les 2 à 3 mois (suivant utilisation).

Pour nettoyer le filtre de vidange :

* Débranchez le câble d'alimentation électrique.

ATTENTION!

Risque de brûlure !

Laissez refroidir l'eau à l'intérieur de la pompe avant le nettoyage.

1-A①

2-A

3-A

4-A

BAC A PRODUITS

Les lessives peuvent à la longue former un dépôt dans votre bac à produits ou le support du bac à produits. Pour nettoyer les dépôts, retirez de temps à autre le bac à produits et nettoyez-le à l'aide d'une vieille brosse à dents et à l'eau courante. Pour retirer votre bac à produits :

➢ Tirez le tiroir jusqu'au bout (fig. 14)

Soulevez l'avant du tiroir et continuez à tirer jusqu'à ce que celui-ci sorte de son emplacement (fig.15)
Nettoyez-le à grande eau et à l'aide d'une brosse à dents usagée.
Enlevez l'excédent de produit resté à l'intérieur du compartiment, afin qu'il ne tombe pas à l'intérieur de votre machine.

1. Anophe music adché apponnament la tirés, camatter, la an éspace de la

SIPHON D'ASSOUPLISSANT

Retirez le bac à produits. Enlevez le bouchon du siphon (Fig. 15) et nettoyez soigneusement les résidus d'assouplissant. Nettoyez et remettez le bouchon du siphon en place. Vérifiez qu'il est bien en place.

CARROSSERIE

Après avoir débrancher la machine en enlevant la prise de courant, nettoyez la surface extérieure de la carrosserie de votre machine à l'eau tiède additionnée d'un produit de nettoyage (non abrasif). Après rinçage à l'eau propre, essuyez avec un chiffon doux et sec.

ATTENTION!

Si la machine est installée dans une pièce où la température risque d'être inférieure à 0 °C, procédez comme suit en cas de non-utilisation de la machine :

• Débranchez la prise électrique de la machine.
- Fermez le robinet d'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet.
- Placez les extrémités des tuyaux de vidange et d'arrivée d'eau dans un récipient posé sur le sol (pour vider l'eau).
- Positionnez le sélecteur de programme sur « Vidange ».
• Rebranchez la prise électrique de la machine.
• Le voyant début de programme s'allumera.
• Démarrez le programme en appuyant sur la touche marche/arrêt.
- Débranchez la machine à la fin du programme (voyant fin de programme allumé).

Ce processus vidangera l'eau résiduelle qui se trouve dans votre machine et évitera la formation de glace dans la machine. Lorsque vous réutiliserez votre machine, vérifiez que la température ambiante est supérieure à 0 °C.

TAMBOUR

Ne laissez pas de pièces métalliques telles que des aiguilles, des agrafes ou

SECTION 7 : INFORMATIONS PRATIQUES

Boissons alcoolisées : Lavez la tache à l'eau froide, puis tamponnez d'un mélange de glycérine et d'eau et rincez avec un mélange d'eau et de vinaigre.

Cirage : Grattez légèrement la tache sans abîmer le tissu, frottez avec un détergent et rincez. Si la tache persiste, frottez avec 1 volume d'alcool pur (96 degrés) mélangé à 2 volumes d'eau, puis lavez à l'eau tiède.

Thé et café : Etendez la partie tachée sur un récipient et versez de l'eau aussi chaude que possible et tolérée par le tissu. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu.

Chocolat et cacao : En trempant votre linge dans de l'eau froide, frottez la tache avec du savon ou un détergent et lavez à la température maximale tolérée par votre linge. Si une tache graisseuse persiste, frottez avec de l'eau oxygénée (proportion de 3 %).

Ketchup : Grattez les taches séchées sans abîmer le tissu, laissez tremper dans l'eau froide environ 30 minutes et lavez en frottant avec un détergent.

Graisse, oeuf : Grattez les taches séchées et tamponnez avec une éponge ou un linge imbibé d'eau froide. Frottez avec un détergent, puis lavez avec de la lessive diluée.

Graisse, huile : Epongez les résidus. Frottez la tache avec du détergent et lavez à l'eau savonneuse tiède.

Moutarde : Tamponnez la tache avec de la glycérine. Frottez avec un détergent et lavez. Si la tache persiste, tamponnez avec de l'alcool (sur les textiles synthétiques et de couleur, utilisez un mélange d'1 volume d'alcool et de 2 volumes d'eau).

Sang : Laissez tremper votre linge dans l'eau froide environ 30 minutes. Si la tache persiste, faites-le tremper dans un mélange d'eau et d'ammoniaque (3 cuillères à soupe d'ammoniaque dans 4 litres d'eau) durant 30 minutes.

Crème, glace et lait : Laissez tremper votre linge dans l'eau froide et frotter la tache avec du détergent. Si la tache persiste, tamponnez le tissu avec une quantité appropriée de lessive. (N'utilisez pas de lessive pour le linge de couleur.)

Moisissure : Les taches de moisissure doivent être nettoyées aussi rapidement que possible. Lavez la tache avec un détergent. Si la tache persiste, tamponnez avec de l'eau oxygénée (proportion de 3 %).

Encre : Faites couler de l'eau froide sur la tache jusqu'à ce que l'encre soit complètement diluée. Frottez ensuite avec de l'eau citronnée et un détergent, attendez 5 minutes puis lavez.

Fruits : Etendez la partie tachée de votre linge sur un récipient et versez de l'eau froide sur la tache. Ne versez pas d'eau chaude. Tamponnez avec de l'eau froide et appliquez de la glycérine. Attendez 1 à 2 heures et rincez après avoir tamponné la tache avec quelques gouttes de vinaigre blanc.

Herbe : Frottez la partie tachée avec un détergent. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu. Frottez vos lainages avec de l'alcool. (Pour les lainages de couleur, un mélange d'1 volume d'alcool pur et de 2 volumes d'eau).

Peinture à l'huile : Appliquez un solvant sur la tache avant qu'elle ne sèche. Frottez avec un détergent et lavez.

Roussi : Si le tissu le permet, laver avec de la lessive. Pour les lainages, placez un linge imbibé d'eau oxygénée sur la tache et repassez en intercalant un linge sec entre le fer et le linge imbibé. Rincez soigneusement puis lavez.

PROBLEME CAUSE EVENTUELLE POUR Y REMEDIER
Votre machine ne démarre pas.	Elle est débranchée. Branchez la machine.
	Les fusibles sont défectueux.	Changez les fusibles.
	Il y a une panne de courant.	Vérifiez s'il y a du courant.
	Vous n'avez pas appuyé sur la touche marche/arrêt.	Appuyez sur la touche marche/arrêt.
	Le sélecteur de programme est positionné sur O (arrêt).	Positionnez le sélecteur de programme sur le programme de votre choix.
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devez entendre le clic.
Votre machine ne se remplit pas d'eau.	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'eau.
	Le tuyau d'arrivée d'eau est plié.	Vérifiez le tuyau d'arrivée d'eau.
	Le tuyau d'arrivée d'eau est bouché.	Nettoyez les filtres du tuyau d'arrivée d'eau. (*)
	Les filtres du raccord d'arrivée d'eau sont bouchés.	Nettoyez les filtres du raccord d'arrivée d'eau. (*)
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devez entendre le clic.
Votre machine ne vidange pas.	Le tuyau de vidange est bouché ou plié.	Vérifiez le tuyau de vidange.
	Le filtre de pompe est bouché.	Nettoyez le pompe de filtre de vidange. (*)
	Le linge est mal réparti à l'intérieur de la machine.	Répartissez correctement le linge à l'intérieur de la machine.
Votre machine vibre.	Les pieds de la machine ne sont pas réglés.	Réglez les pieds. (**)
	Les vis de bridage ne sont pas retirées.	Retirez les vis de bridage. (**)

(*) Voir la section sur l'entretien et le nettoyage de la machine.
(**) Voir la section concernant l'installation de la machine.

PROBLEME CAUSE EVENTUELLE POUR Y REMEDIER
Votre machine vibre.	La machine contient une petite quantité de linge.	Cela n'empêche pas la machine de fonctionner.
	Une quantité excessive de linge a été chargée dans la machine ou le linge est mal réparti.	Ne dépassez pas la quantité recommandée de linge et répartissez correctement le linge dans la machine.
	La machine touche un objet dur.	Evitez que la machine ne touche un mur ou des meubles.
Formation excessive de mousse dans le bac à produits.	Vous avez utilisé trop de lessive.	Appuyez sur la touche marche/arrêt. Pour arrêter la formation de mousse, diluez une cuillère à soupe d'assouplissant dans 1⁄2 litre d'eau et versez le mélange dans le bac à produits. Attendez 5 à 10 minutes et appuyez sur la touche marche/arrêt. Veillez à utiliser la quantité appropriée de lessive lors du prochain lavage.
	Vous n'avez pas utilisé la lessive qui convient.	Utilisez uniquement les lessives destinées aux machines entièrement automatiques.
Les résultats de lavage ne sont pas satisfaisants.	Votre linge est trop sale pour le programme que vous avez sélectionné.	Sélectionnez un programme approprié. (voir Tableau 1)
	La quantité de détergent utilisée n'est pas suffisante.	Utilisez une quantité plus importante de lessive en fonction du linge.
Les résultats de lavage ne sont pas satisfaisants.	Une quantité de linge supérieure à la capacité maximale a été chargée dans la machine.	Ne dépassez pas la capacité de charge maximale de la machine.
	Votre eau est peut-être dure.	Utilisez la quantité de lessive indiquée par le fabricant.
	Le linge est mal réparti dans la machine.	Répartissez correctement le linge dans la machine.
La machine vidange dès qu'elle est remplie.	L'extrémité du tuyau de vidange est trop basse par rapport à la machine.	Placez le tuyau de vidange à une hauteur appropriée. (**)
Vous ne voyez pas d'eau dans le tambour durant le lavage.	Ce n'est pas une panne. L'eau se trouve dans la partie inférieure du tambour.	-
Le linge présente des traces de détergent.	Les résidus de certains détergents non dissous dans l'eau peuvent adhérer au linge et former des taches blanches.	Positionnez le sélecteur de programme sur "Rinçage" et lancez un rinçage supplémentaire ou éliminez les taches après séchage à l'aide d'une brosse. Mettez moins de lessive au prochain lavage.
Le linge présente des taches grises.	Ces taches peuvent être dues à de l'huile, de la crème ou de la pommade.	Lors du prochain lavage, utilisez la quantité maximale de lessive mentionnée par le fabricant de détergent.

(**) Voir la section concernant l'installation de la machine.

PROBLEME CAUSE EVENTUELLE POUR		Y REMEDIER
L'essorage ne démarre pas ou démarre tardivement.	Ce n'est pas une panne. Le système de contrôle de la répartition de charge est peut-être en cours.	Le système de contrôle de la répartition de charge procédera à une répartition plus équilibrée de votre linge. Dès que la répartition sera effectuée, l'essorage sera démarré. Lors du prochain lavage, veillez à bien répartir votre linge dans la machine.

SECTION 9 : SYSTEME AUTOMATIQUE DE DETECTION DES ERREURS

Votre machine est équipée de systèmes de contrôle permanent du processus de lavage qui prendront les précautions nécessaires et vous avertiront en cas de problème.

(*) Voir la section sur l'entretien et le nettoyage de la machine.

CODE D'ERREUR	INDICATEUR D'ERREUR	CAUSE EVENTUELLE	POUR Y REMEDIER
Err 01	Le voyant marche/arrêt clignote.	Le hublot est mal fermé.	Fermez correctement le hublot, vous devez entendre un clic. Si le problème persiste, mettez la machine hors tension, débranchez et contactez immédiatement le service après-vente agréé le plus proche.
Err 02	Le voyant début de programme clignote.	Le niveau d'eau de la machine est inférieur au système de chauffage. La pression d'alimentation est peut-être insuffisante ou bloquée.	Ouvrez entièrement le robinet. Vérifiez si l'eau n'est pas coupée. Si le problème persiste, la machine s'arrêtera automatiquement après un certain délai. Débranchez la machine, fermez le robinet et contactez le service après-vente agréé le plus proche.
Err 03	Le voyant marche/arrêt et le voyant début de programme clignotent.	La pompe n'a pas fonctionné ou le filtre de pompe de vidange est bouché.	Nettoyez le filtre de pompe de vidange. Si le problème persiste, contactez le service après-vente agréé le plus proche. (*)

CODE D'ERREUR	INDICATEUR D'ERREUR	CAUSE EVENTUELLE	POUR Y REMEDIER
Err 05	Le voyant marche/arrêt et le voyant fin de programme clignotent.	Panne du système de chauffage de la machine ou de de la sonde de température.	Mettez la machine hors tension et débranchez. Fermez le robinet et contactez le service après-vente agréé le plus proche.
Err 06	Le voyant début de programme et le voyant fin de programme clignotent.	Panne de moteur.	Mettez la machine hors tension et débranchez. Fermez le robinet et contactez le service après-vente agréé le plus proche.
Err 07	Le voyant marche/arrêt,le voyants début de programme et fin de programme restent allumés en permanence.	Erreur de configuration	Mettez la machine hors tension et débranchez. Fermez le robinet et contactez le service après-vente agréé le plus proche.
Err 08	Le voyant marche/arrêt, le voyant début de programme et le voyant fin de programme clignotent.	Panne de moteur.	Mettez la machine hors tension et débranchez. Fermez le robinet et contactez le service après-vente agréé le plus proche.
Err 09	Les voyants début de programme et fin de programme restent allumés en permanence.	La tension de réseau est trop ou pas assez élevée.	Si la tension de réseau est inférieure à 150V ou supérieure à 260V, la machine s'arrêtera automatiquement. La machine poursuivra son programme dès rétablissement de la tension de réseau.

SECTION 10 : SYMBOLES INTERNATIONAUX TEXTILES

Température de lavage	Lavage interdit (lavage à la main)	Repassage doux	Repassage moyen

Repassage fort	Repassage interdit	Pas de séchage en tambour	Séchage étendu

Sans repassage Séchage à plat Javel interdit Chlorage

F	P	A
Symboles de nettoyage à sec. Les lettres indiquent le type de solvant à utiliser. Le linge portant ces symboles ne doit pas être lavé en machine, sauf mention contraire apposée sur l'étiquette

INHOUDSOPGAVE

HOOFDSTUK 1 : ALVORENS DE AUTOMAAT IN GEBRUIK TE NEMEN
