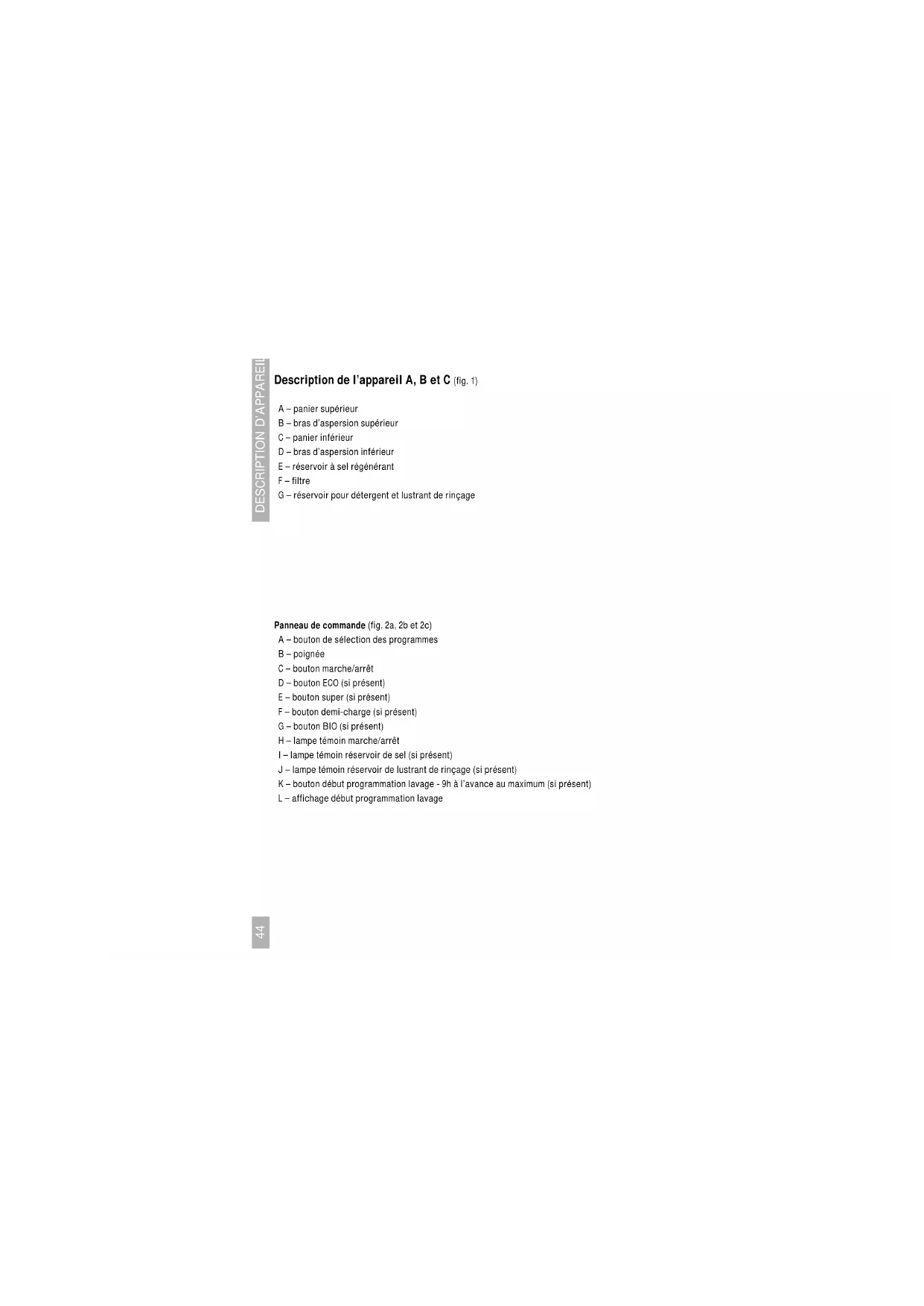

• Description de l’appareil A, B et C (fig. 1) A – panier supérieur B – bras d’aspersion supérieur C – panier inférieur D – bras d’aspersion inférieur E – réservoir à sel régénérant F – filtre G – réservoir pour détergent et lustrant de rinçage Panneau de commande (fig. 2a, 2b et 2c) A – bouton de sélection des programmes B – poignée C – bouton marche/arrêt D – bouton ECO (si présent) E – bouton super (si présent) F – bouton demi-charge (si présent) G – bouton BIO (si présent) H – lampe témoin marche/arrêt I – lampe témoin réservoir de sel (si présent) J – lampe témoin réservoir de lustrant de rinçage (si présent) K – bouton début programmation lavage - 9h à l’avance au maximum (si présent) L – affichage début programmation lavage45 Introduction Ce manuel est un aperçu des possibilités offertes par cet appareil. Il vous fournira des renseignements précieux sur le plan de la sécurité et de l'entretien ainsi que des conseils en matière d'environnement et d'économie d'énergie. Conservez le mode d'emploi et les directives d'installation. Ainsi, un éventuel prochain usager de l'appareil pourra en profiter. Cet appareil répond aux directives CE. Table des matières FR ■ Description de l’appareil p. 44
• ■ Introduction p. 45
• ■ Sécurité p. 46
• - 48 Avant d’utiliser l’appareil p. 46
• Précautions à prendre p. 47
• ■ Commande p. 49
• - 52 Programme de lavage “A” p. 49
• Explication de programme “A” p. 49
• Programme de lavage “B” p. 50
• Programme de lavage “C” p. 51
• Explication de programme “B” et “C” p. 52
• ■ Utilisation p. 53
• - 58 Sel, lustrant et détergent p. 53
• Paniers p. 56
• Le premier lavage p. 58
• ■ Problèmes p. 59

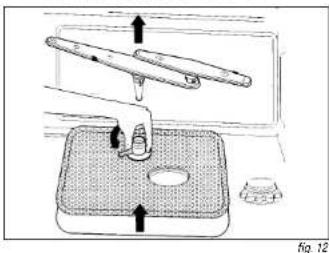

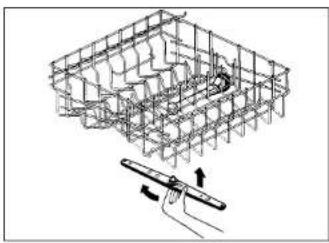

• ■ Nettoyage p. 60
• - 61 ■ Installation p. 61
• - 62 ■ Montage - 64 ■ Elimination de l’emballage et appareil .65 p. 63

Avant d’utiliser l’appareil ■ Cet appareil ne peut être raccordé que par un installateur agréé (voir aussi Assemblage). ■ Ne pas utiliser l’appareil s’il a été endommagé pendant le transport; contacter immédiatement votre revendeur. ■ L’appareil est à utiliser uniquement à usage domestique. ■ Ne pas utiliser l’appareil avec les mains mouillées ou si vous avez les pieds nus. ■ Les matériels d’emballage comme les sacs en plastique, le polystyrène et le bois peuvent être dangereux; mettez-les hors de portée des enfants. ■ Mettez les détergents hors de portée des enfants. Ne laissez pas les enfants s’amuser avec l’appareil: ce n’est pas un jouet.

Avant de réparer ou de nettoyer l'appareil, couper le courant. Toujours débrancher la fiche de prise de courant ou mettre le disjoncteur en position d'interruption du courant. ■ Ne pas utiliser de rallonge électrique. ■ Ne jamais nettoyer d’appareils électriques (mixer, robot de cuisine, etc.) dans votre lave- vaisselle. ■ Ne pas mettre de vaisselle en plastique sur l’élément de chauffage. Les objets en plastique peuvent fondre. ■ Utiliser des détergents qui ne contiennent ni phosphates, ni javel. ■ Pour éviter la formation de calcaire, remplir régulièrement le bac à sel régénérant. N’utiliser que du sel recommandé pour l’utilisation en lave-vaisselle (pas de sel de table). ■ Ne jamais remplir les réservoirs à lustrant, à détergent ou à sel avec des solvants, comme de la benzine, de la térébenthine ou de l’alcool. Cela pourrait provoquer une explosion. ■ Vérifier régulièrement la propreté des bras d’aspersion et des filtres. ■ Ne jamais utiliser le lave-vaisselle sans les filtres. ■ Ne pas monter ni s’assoir sur la porte ouverte, le lave-vaisselle pourrait basculer. ■ Ne jamais toucher, pendant ou juste après le lavage l’élément de chauffage.47 Précautions à prendre Avant de remplir la machine ■ Retirez d'abord les restes de nourriture. Vous éviterez ainsi toute obturation. ■ D’abord faire tremper les plats et casseroles très sales (ataché(e)s). Conseils écologiques ■ Regroupez votre vaisselle sale et n'utilisez votre lave-vaisselle que lorsque vous pouvez remplir entièrement les deux paniers ou un panier (avec une option 1/2 charge). ■ Choisissez toujours le programme de lavage le mieux adapté à la salissure de votre vaisselle. ■ N’utilisez pas, ou aussi peu que possible, le programme de prélavage. ■ Branchez si possible la machine sur une installation à eau chaude avec une température maximum de 60 °C. Porcelaine Ne convient pas: À la porcelaine ayant une décoration ou des bords en relief. Attention aussi à la forme de la porcelaine. Les tasses en forme de tulipe cassent plus vite que les tasses aux formes droites. Ne mettez jamais de céramique poreuse dans votre lave-vaisselle. Convient: À la porcelaine cuite à 700/800 °C. Dans ce cas n'utilisez pas trop de produit de rinçage pour éviter tout dommage. La porcelaine blanche ou de couleur unie cuite à 1200/1300 °C résiste au lavage en lave-vaisselle. Verre Ne convient pas: Les pièces de vaisselle en cristal, en verre soufflé, en verre décoré ou en verre à bord doré ne vont pas au lave-vaisselle. Convient: Tous les autres types de verre. Couverts Ne convient pas: Aux couverts dont le manche est en bois, en céramique ou en porcelaine. Le risque de fêlure est trop grand. Ce risque est d'ailleurs aussi présent pour les objets en bois lavés dans le lave-vaisselle. Il n'est pas non plus recommandé de laver les couverts en acier chromé dans le lave-vaisselle. Ils sont sujets à la corrosion (rouille). Convient: Aux couverts en acier au chrome nickel 18/10. Ces couverts de haute qualité sont inoxydables et résistent à l'action des acides. Cependant la lame d'un couteau peut être d'une autre matière. Soyez vigilant. Les couverts en argent ou argentés sont aussi lavables en lave-vaisselle. Dans ce cas le produit de rinçage ne doit pas contenir d'acide citrique puisque celui-ci attaque l'argent. Les lavages réguliers en machine peuvent aussi provoquer des rayures.

SECURITE/ AVANT UTILIISATION48

Attention: Vous profiterez plus longtemps de vos couverts et de votre lave-vaisselle en adoptant les conseils suivants: ■ Rincez vos couverts sales, notamment les couteaux sous le robinet. Vous éviterez ainsi les effets néfastes des restes de nourriture contenant sels et acides. ■ Placez toujours les couteaux, fourchettes et cuillères le manche en bas. ■ Séparez les couverts en acier au chrome nickel des couverts en acier chromé. Vous risqueriez sinon une propagation de la rouille. ■ Retirez les couverts du lave-vaisselle dès la fin du programme de rinçage et essuyez-les. Ne laissez jamais les couverts humides dans la machine. ■ Ne jamais placer les couverts en argent et les couverts en acier inoxydable dans la même corbeille à couverts. ■ Les couverts en argent ne doivent jamais se trouver au contact des couverts en aluminium, ceci risquerait d'endommager l'argent. ■ Il est possible que les poigneés en plastique des récipients deviennent ternes. En outre… ■ Les objets en plastique doivent être thermorésistants. ■ Les récipients en aluminium, la vaisselle et certains verres peuvent décolorer après de nombreux lavages. Certaines décorations peuvent ternir. ■ Pour la faïence tenez compte de l'indication “Lavable en lave-vaisselle”. ■ Au moment d'acheter un nouveau service, pensez aux formes qui conviennent au lave- vaisselle. A des parois égales et lisses, de grandes ouvertures, pas de creux trop prononcés, des décorations, des couverts et des faïences résistant au lave-vaisselle.

SECURITE/ AVANT UTILIISATION49

Commande COMMANDE Programme de lavage “A” position programme dé- pré- temp. rinçage à rinçage à séchage du bouton tergent lavage eau froide eau chaude 1 Prérinçage – – froide – – – 2 Intensif 65 °C 25 g. • 65 °C 2x 65 °C • 3 Normal 60 °C 25 g. • 60 °C 1x 65 °C • S Energie 60 °C 25 g. – 60 °C 1x 65 °C • 4 Progr. de rinçage – – – 1x 65 °C • Explication de programme “A” Symbole Utilisé pour… Description du cycle de lavage Prérinçage Vaisselle prête pour progr. Court rinçage à eau froide pour empêcher de lavage suivant. aux restes d’aliment de s’attacher. Intensif Casseroles et assiettes Prélavage à eau froide; cycle de lavage à 65 °C; 65 °C très sales (pas de verres). 2x rinçage à eau froide et rinçage à 65 °C; séchage. Normal Casseroles, verres et Rinçage à eau froide; cycle de lavage à 60 °C; assiettes sales. 1 rinçage à eau froide et rinçage à 65 °C; séchage. Energie Casseroles, verres et Rinçage à eau froide; cycle de lavage à 60 °C; assiettes sales. rinçage à eau froide et rinçage à 65 °C; séchage. Cycle Rinçage de la vaisselle. 1 rinçage à eau froide et rinçage à 65 °C; séchage. rinçage Laisser le réservoir du détergent ouvert.

S50 COMMANDE Programme de lavage “B” programme position bouton dé pré- temp. rinçage à rinçage à séchage tergent lavage eau froide eau chaude Prérinçage 1 – – – froide – – – Super 2 super 10 g. + 55 °C 65 °C 2 65 °C

• Cycle de lavage recommandé pour la nouvelle génération de détergents aux enzymes. super

Programme de lavage “C” programme position bouton dé pré- temp. rinçage à rinçage à séchage tergent lavage eau froide eau chaude Prérinçage 1 – – – froide – – – Super 2 super 10 g. + 55 °C 65 °C 2 65 °C

• Cycle de lavage recommandé pour la nouvelle génération de détergents aux enzymes.

COMMANDE Explication de programme “B” et “C” Symbole Utilisé pour… Description du cycle de lavage Prérinçage Vaisselle prête pour progr. Court rinçage à eau froide pour empêcher de lavage suivant. aux restes d’aliment de s’attacher. Super Casseroles et assiettes très Prélavage à 55 °C; cycle de lavage à 65 °C; sales (pas de verres) avec 2 rinçages à eau froide et un rinçage à 65 °C; restes d’aliments attachés. séchage. Bio 55 °C Casseroles et assiettes Prélavage à eau froide; cycle de lavage à 55 °C; sales (pas de verres) avec 1 rinçage à eau froide et un rinçage à 65 °C; restes d’aliments attachés. séchage. Normal Casseroles et assiettes Rinçage à eau froide; cycle de lavage à 65 °C; 65 °C sales. 1 rinçage à eau froide et rinçage à 65 °C; séchage. Eco 55 °C Casseroles et assiettes peu Cycle de lavage à 55 °C; rinçage à eau sales (pas de verres) avec froide et un rinçage à 65 °C; séchage. restes d’aliments attachés. Quotidien Casseroles et assiettes peu Cycle de lavage à 65 °C; rinçage à eau 65 °C sales du jour même. froide et un rinçage à 65 °C; séchage. Délicat Vaisselle assez sale, Cycle de lavage à 55 °C; rinçage à eau 55 °C des verres par exemple. froide et un rinçage à 65 °C; séchage. Délicat Vaisselle assez sale, Cycle économie de lavage à 45 °C; rinçage à eau 45 °C des verres par exemple. froide et un rinçage à 65 °C; séchage.53 Sel, lustrant de rinçage et détergent fig. 3 Adoucisseur d’eau Le lave-vaisselle est muni d’un adoucisseur d’eau automatique qui, utilisé avec du sel régénérant pour lave-vaisselle, adoucit l’eau trop calcaire. L’eau trop dure fait des taches blanches sur votre vaisselle; de plus, la vaisselle devient terne au cours du temps. Il faudra tenir compte de la dureté de l’eau courante dans votre appartement pour régler votre lave- vaisselle et doser la quantité de sels. ■ A l’usine, le lave-vaisselle a été réglé pour une dureté moyenne d’eau. ■ Fermez bien le réservoir à sel après l’avoir rempli. Le détergent ou l’eau de vaisselle ne doivent pas s’infiltrer dans le réservoir à sel, ce qui pourrait être néfaste au bon fonctionnement de l’installation de régénération. La garantie ne couvre pas de tels dégâts. Remplissage du réservoir à sel N’utilisez que du sel régénérant pour lave- vaisselle. Si vous utilisez des pastilles de sel, ne remplissez pas le réservoir complètement. N’utilisez en aucun cas du sel de cuisine ou du sel industriel, ils contiennent des éléments insolubles qui pourraient être néfastes au bon fonctionnement de l’adoucisseur d’eau. ■ Le réservoir à sel se trouve au fond et dans le bas du lave-vaisselle. Enlevez le panier du dessous et dévissez le bouchon du réservoir en tournant dans le sens contraire des aiguilles d’une montre; versez le sel à l’aide de l’entonnoir fourni avec le lave-vaisselle (fig. 3). ■ Nettoyez le sel qui serait éventuellement tombé sur les bords de l’ouverture avant de revisser le bouchon. L’adoucisseur d’eau a un contenu d’environ 1,7 kilo. ■ Au premier lavage, ajoutez, en même temps que le sel, un litre d’eau au réservoir à sel. ■ Le réservoir à sel doit être rempli juste avant le cycle de lavage. De cette manière, l’eau de vaisselle élimine directement le sel qui déborderait. Ce qui est très important, car la présence prolongée de sels dans la cuve peut la rouiller. UTILISATION54 UTILISATION Réglage de l’adoucisseur d’eau Le lave-vaisselle est muni d’une installation quel’on peut adapter à la dureté de l’eau courante. On trouve cette installation, après avoir ouvert la porte, au coin en haut et à gauche et on peut la régler avec une pièce (fig. 4). Selon le modèle, il est possible de régler 3 ou 5 positions. Consultez avant de régler l’adoucisseur d’eau les tableaux ci- dessous et notez le chiffre du niveau choisi (1, 2 ...) sur le signe de référence. fig. 4 Modèle avec 3 positions dureté de l’eau réglage degrés degrés allemands français

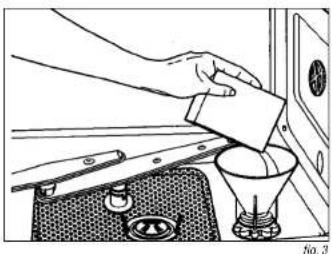

Modèle avec 5 positions dureté de l’eau réglage degrés degrés allemands français

Renseignez-vous sur la dureté de l’eau courante auprès de la Compagnie des Eaux. Lustrant de rinçage fig. 5 ■ Ouvrir le distributeur de lustrant de rinçage (voir fig. 5) situé sur la face intérieure de la porte, à coté du distributeur de détergent. Les distributeurs varient en fonction du type de machine, mais le principe reste le même. ■ Dévisser le couvercle du réservoir du lustrant de rinçage dans le sens contraire des aiguilles d’une montre.

C55 UTILISATION ■ Versez du lustrant dans le réservoir et refermez-le. Le contenu du réservoir est de 140 cc. ■ Contrôlez le niveau du lustrant de temps en temps. La vitre de contrôle du niveau du lustrant (A) se trouve en haut et à gauche du couvercle. Réservoir vide:

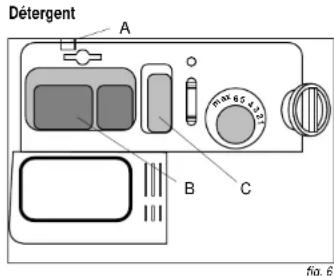

■ Vous pouvez régler la quantité de lustrant à chaque lavage. Tournez le bouton (B) du réservoir sur la position désirée (C). La dose de lustrant est en rapport avec les chiffres indiqués sur le bouton. – Augmentation de la dose (sélectionnez un chiffre supérieur): La vaisselle lavée est mate ou porte des taches de gouttes séchées. – Baisse de la dose (sélectionnez un chiffre inférieur): La céramique lavée est gluante ou porte des traînées blanches. Remarque: Le réservoir du lustrant de rinçage contient une dose moyenne, adaptée à un cycle de lavage normal. Détergent fig. 6 Le distributeur de produit de lavage se trouve à côté du distributeur de produit de rinçage, sur la face intérieure de la porte (voir fig. 6). ■ Appuyer sur le bouton (A) pour ouvrir le couvercle du distributeur de produit de lavage. ■ Verser environ 25 gr. de produit de lavage dans le réservoir (B); respecter les recommandations du fabriquant de produits pour lavage en lave-vaiselle. ■ Si vous choisissez le cycle de lavage ‘super’, procédez comme suit:. Remplissez le réservoir avec environ 20 grammes de détergent et le réservoir pour prélavage (C) avec environ 10 grammes de détergent. Fermez le couvercle. Remarque: Pendant le lavage, le couvercle du distributeur de produit de lavage s’ouvre automatiquement afin d’ajouter le produit de lavage à l’eau. Si des comprimés lave-vaisselle sont utilisés, qui doivent être glissés dans un récipient fixé au porte couvert à l’intérieur du lave-vaisselle, le couvercle du réservoir doit etre fermé.

B C56 UTILISATION Paniers Le lave-vaisselle a une capacité de 12 couverts. Dans le panier supérieur, vous placerez la vaisselle très sale. Le panier inférieur est destiné pour de la vaisselle petite ou moyenne telle que des verres, des petites assiettes, des tasses, des bols et des plats non creux. Demi-charge (si vous le désirez) Le lave-vaisselle vous permet de laver des petites quantités de vaisselles. En utilisant le cycle de lavage demi-charge, vous économiserez de l’eau et de l’électricité. ■ Remplissez le panier supérieur et appuyez sur le bouton . Attention: il ne faut pas placer de vaisselle dans le panier inférieur quand on utilise ce cycle de lavage. Réglage de la hauteur du panier supérieur Le panier supérieur est réglable sur 2 positions, position haute et position basse, à déterminer en fonction de la hauteur de la vaisselle. ■ Tirez le panier complètement vers l’avant et enlevez la languette de protection sur le côté droit (voir fig. 7). Sortez le panier du lave-vaisselle. Placez l’autre jeu de roulettes dans les rails (voir fig. 8) et replacez la languette de protection. fig. 7 fig. 8 Position haute du panier supérieur ■ Dans cette position, vous placerez dans le panier de la vaisselle petite et moyenne telle que des verres, des petites assiettes, des tasses, des bols et des objets en plastique résistant à la chaleur. Position basse du panier supérieur ■ Dans cette position, vous placerez dans le panier des grandes assiettes (pas très sales). Chargement du panier supérieur ■ Orienter l’intérieur des assiettes vers l’avant. ■ Orienter l’intérieur des coupes et coupelles vers le bas. ■ Vous pouvez placer des tasses et des verres sur le côté gauche du panier, ceci sur deux niveaus. L’égouttoir se replie vers le haut.

UTILISATION Chargement du panier inférieur (voir fig. 9) ■ Vous pouvez retirer le panier inférieur aussi bien que le panier supérieur en ouvrant entièrement la porte. ■ Placez les assiettes creuses, plates et à dessert, les casseroles, les couvercles et les plats dans le panier inférieur. ■ Orientez l’intérieur des assiettes vers l’avant ou vers le milieu. Laisser toujours suffisamment de place entre les assiettes de telle manière que l’eau puisse s’écouler facilement. ■ Placez les bols et les casseroles, l'ouverture vers le bas. fig. 9 ■ Les égouttoirs peuvent être repliés (voit fig. 10) selon le modèle. fig. 10 Panier à couvert ■ Le panier à couvert est appropriés à toutes les sortes de couvert. ■ Placez les couteaux, les fourchettes et les cuillères le manche vers le bas dans le panier. Contrôlez toujours si les arroseurs ne sont pas bloqués.58 UTILISATION Premiere lavage (voir fig. 2a/2b/2c) ■ Fermer la porte et ouvrir complètement le robinet d’arrivée d’eau. ■ Placez le bouton de sélection des programmes sur la position voulue (voit tableaux des programmes de lavage, pages 49 à 52). ■ Mettez la machine en marche avec la touche marche/arrêt (voir fig. 2a, 2b et 2c). Le témoin lumineux marche/arrêt s'allume. Fin du programme ■ Lorsque le programme de lavage est terminé, le lave-vaisselle passe automatiquement en position arrêt. ■ Couper le contact et appuyer sur la touche “marche/arrêt”. ■ Si vous avez sélectionné un programme avec séchage, vous pourrez sortir la vaisselle de la machine après environ 30 minutes. En attendant, laissez la porte fermée. ■ Sortez la vaisselle de la machine. Attention: – Elle peut être très chaude. – Videz d'abord le panier inférieur. Si vous commencez par le panier supérieur, des gouttes d'eau pourront tomber sur la vaisselle qui se trouve au-dessous. Report de démarrage de programme Selon le modèle de lave-vaisselle, le démarrage du cycle de lavage peut être retardé au minimum d’une heure à l’avance et au maximum de neuf heures. Modèles avec démarrage programmé ■ Après avoir mis l’appareil en marche, vous avez environ une minute pour programmer l’heure du démarrage du cycle de lavage avec le bouton ‘M’. Jusqu’au commencement du cycle de lavage, la lettre ‘N’ sera affichée sur l’écran.59 PROBLEMES Problèmes à régler vous-même Si le lave-vaisselle ne répond pas à vos désirs, contrôlez d'abord si vous pouvez apporter vous- même la solution à l'aide du tableau ci-contre. La cause du problème est souvent un petit détail. Le programme ne démarre pas cause Solution La machine n'est pas Branchez la machine. branchée. La porte n'est pas bien Fermez bien la porte. fermée. Fusible défectueux. Contrôlez les compteurs. Pas d'eau dans la machine cause solution Le robinet d'eau est fermé. Ouvrez le robinet d'eau. Il y a un coude dans Mettez le tuyau en position le tuyaud'adduction. "libre". Il y a encore un bouchon Enlevez-le. sur le tuyau de vidange ou sur le raccordement de la vidange au siphon. Le programme s'est arrêté cause solution Le robinet d'eau n'est pas Ouvrez le robinet totalement ouvert. entièrement. Le filtre du robinet est Nettoyez le filtre du robinet. sale. Le bouchon du syphon Remettez le bouchon. a été retiré. La vaisselle n'est pas propre cause solution Mauvais programme. Sélectionnez le bon programme. Les arroseurs sont Débloquez les arroseurs. bloqués. Contrôlez si la vaisselle est bien placée. Nettoyez les filtres. Mauvaise dose de Adaptez la dose de détergent. Contrôlez s'il y a encore du sel dans le réservoir. Réglez le réservoir de sel en fonction de la dureté de l'eau. La vaisselle n'est pas sèche et ne brille pas cause solution Mauvais détergent. Utilisez un bon détergent. Mauvaise dose. Utilisez plus de détergent. Taches blanches ou traînées sur la vaisselle cause solution Mauvaise dose. Utilisez moins de lustrant. Traces de gouttes d'eau sur la vaisselle cause solution Mauvaise dose. Utilisez plus de lustrant.60 NETTOYAGE Nettoyage Débranchez d'abord la machine (voir aussi page 46). Arroseurs ■ Enlevez l’arroseur du haut en le tournant et en le tirant vers le bas (fig. 11). fig. 11 ■ Enlevez l’arroseur du bas en le tirant vers le haut. (voir fig. 12). Rincez les arroseurs sous le robinet. fig. 12 Filtre en acier inoxydable (voir fig. 13a, 13b, 13c) fig. 13a fig 13b fig. 13c ■ Retirez l'arroseur inférieur. ■ Enlever l’élément filtre en tournant les languettes vers la gauche (1). Tirer l’élément filtre vers le haut (2).61 ENTRETIEN/INSTALLATION ■ Retirez le microfiltre (D) en ouvrant la fermeture à baïonnette. ■ Enlevez la passoire en pinçant son boîtier (voir fig. 13c) et en la tirant vers le haut. ■ Nettoyez la passoire et le filtre avec une brosse sous le robinet. ■ Remontez la passoire et le filtre en suivant les indications en sens inverse. Installation Raccordement électrique 230 V – 50 Hz Généralites Pour les appareils sans câble à fiche, ne les faites brancher sur l’électricité que par un installateur agréé. Attention: Valeurs de raccordement et tension sont mentionnées sur la fiche signalétique. L’installation doit s’effectuer conformément aux normes nationales et locales. Si la puissance spécifiée est supérieure à 3 kW, utilisez une prise de courant convenant à un ampérage de plus de 13 A. Fiche technique Puissance kW voir plaque connectée d’identification Dimensions: Hauteur max. mm 870 Hauteur min. mm 820 Largeur mm 596 Profondeur mm 550 Panneau de porte: Hauteur max.* mm 600 Hauteur min. mm 500 Largeur mm 598 Tableau de commande: Hauteur max. mm 155 Hauteur min. mm 115 Socle: Hauteur max. mm 170 Hauteur min. mm 100

• à hauteur min. du tableau de commande Autres points d'attention ■ Montez le robinet, l'évacuation et la prise à la terre/prise murale toujours à portée de main. ■ Pensez au retrait éventuel de la plinthe. Il doit être possible de retirer le lave-vaisselle en cas d'entretien ou de réparation. ■ Raccordez le tuyau d'adduction/aquastop sur un robinet auto-purgeur avec un raccord à vis 3/4". Ne laissez pas de saleté dans la nouvelle conduite d'eau.■ Le lave-vaisselle peut être branché sur un robinet d'eau froide ou un robinet d'eau chaude (max. 60 °C). Si vous effectuez le branchement sur un robinet d'eau chaude, la durée du lavage sera écourtée d'environ vingt minutes. Le lave-vaisselle lave alors de façon moins fonctionnelle. Le programme à 45 °C s'effectuera par là même à une température plus élevée. ■ Ne percez aucun trou dans la porte ou les parois latérales du lave-vaisselle. Vous pourriez causer des dommages irréparables. Encastrement Desserrer les vis puis enlever la palette de bois située sous la machine à laver la vaisselle. Fixer les pieds de réglage à l'aide des contre-écrous sous les parois latérales du lave-vaisselle. Réglage de la hauteur ■ A l'aide des pieds de réglage, le lave- vaisselle peut être placé à une hauteur comprise entre 820 mm et 870 mm. Pour déterminer la hauteur requise, mesurer la hauteur de la niche. – Nous vous recommandons de placer votre lave-vaisselle sur un support dit de lave- vaisselle. Pour plus d'informations à ce sujet, contactez le magasin ou vous avez acheté votre cuisine. Réglage de la hauteur du tableau de commande (voir fig. 14) fig. 14 ■ Vous pouvez adapter la hauteur du panneau de commande à la hauteur du meuble de cuisine à l'aide des vis (A) situées sous le panneau. ■ Retirez les vis, les ressorts et le cadre pour obtenir la hauteur minimale. ■ Si vous ne retirez pas le cadre, vous pourrez régler la hauteur de 125 à 140 millimètres. Avec le cadre supplémentaire vous pouvez régler la hauteur du panneau de commande à 155 millimètres maximum. ■ Vous pourrez obtenir une hauteur de 120 à 125 mm en découpant plus profondément de quelques millimètres la “demi-lune” située dans le cadre.

INSTALLATION AMontage Montage de la porte (voir fig. 15) fig. 15 ■ D’abord déterminer la hauteur du tableau de commande. ■ Placer le gabarit sur la face intérieure du panneau de porte. La partie supérieure du gabarit correspond à la partie supérieure de le panneau. Centre le gabarit à droite et à gauche à l’aide des marques sur le gabarit. ■ Reportez les marques des trous qui se trouvent sur le gabarit sur la porte. ■ Si le panneau de porte est en bois massif, pré-percer les trous avec une mèche de 2 mm (profondeur 12 mm). Attention Tenez compte de différences éventuelles dans l'épaisseur de la porte (renfoncements fraisés, bords chanfreinés). ■ Montez le matériel de fixation sur la porte selon les indications qui figurent sur le gabarit. fig. 16 ■ Fixez le panneau sur la porte du lave- vaisselle en enfonçant les goupilles supérieures qui se trouvent dans les encoches de la partie en plastique. Faire glisser le panneau légèrement vers le haut et fixer le dessous comme indiqué sur le dessin (voir fig. 16). Réglage de la tension du ressort (voir fig. 17) fig. 17 ■ Le réglage standard de la tension du ressort correspond à la tension la plus faible. ■ Pour augmenter la tension du ressort, serrez les deux vis de réglage à l'aide d'un tournevis dans le sens des aiguilles d'une montre. La tension du ressort est bonne si la porte est en équilibre en position ouverte. MONTAGE 63Placement (voir fig. 18) fig. 18 Note: Les tuyaux ne doivent pas être coudés ou écrasés pendant l'installation du lave- vaisselle à l'endroit prévu. ■ Fixer la plaque métallique livrée avec le lave-vaisselle sous le plan de travail. ■ Mettez le lave-vaisselle de niveau. ■ Fixer la machine à laver la vaisselle au plan de travail. ■ Monter la plinthe. ■ Ouvrir doucement la porte du lave vaisselle afin de contrôler si la porte frotte contre la plinthe. ■ Marquez, le cas échéant, la partie de la plinthe qui doit être retirée. Laissez trois millimètres de jeu entre la porte et la plinthe pour que la porte pivote librement. ■ Étanchez le morceau de plinthe sciée – avec de la peinture par exemple – et replacez la plinthe. Autres points d'attention Ne laissez pas plus de 3 millimètres de jeu autour de la machine, il pourrait se produire un contact avec les éléments électriques de la machine. Ecoulement des eaux ■ Le tuyau découlement doit être pourvu d’un syphon. Le tuyau flexible destiné à l’évacuation doit être mis de telle façon qu’il puisse bouger, c-à-d, sans colmatage. ■ Le tuyau d'évacuation doit se trouver à une hauteur maximale de 80 cm et à une hauteur minimale de 32 cm. Aquastop L'aquastop est intégré au tuyau d'adduction. ■ L'aquastop ne rétablit pas de lui-même l'adduction d'eau si elle a été bloquée. Fermez le robinet d’eau quand la fenêtre de l’arrêt-eau (aquastop) est sur le rouge. Recherchez d'abord pourquoi l'aquastop a bloqué l'arrivée d'eau. Prenez contact auprès de votre installateur ou avec le service après vente.
