BEDIENUNGSANLEITUNG GVW820KOR Pelgrim

DESCRIPTION D’APPAREIL

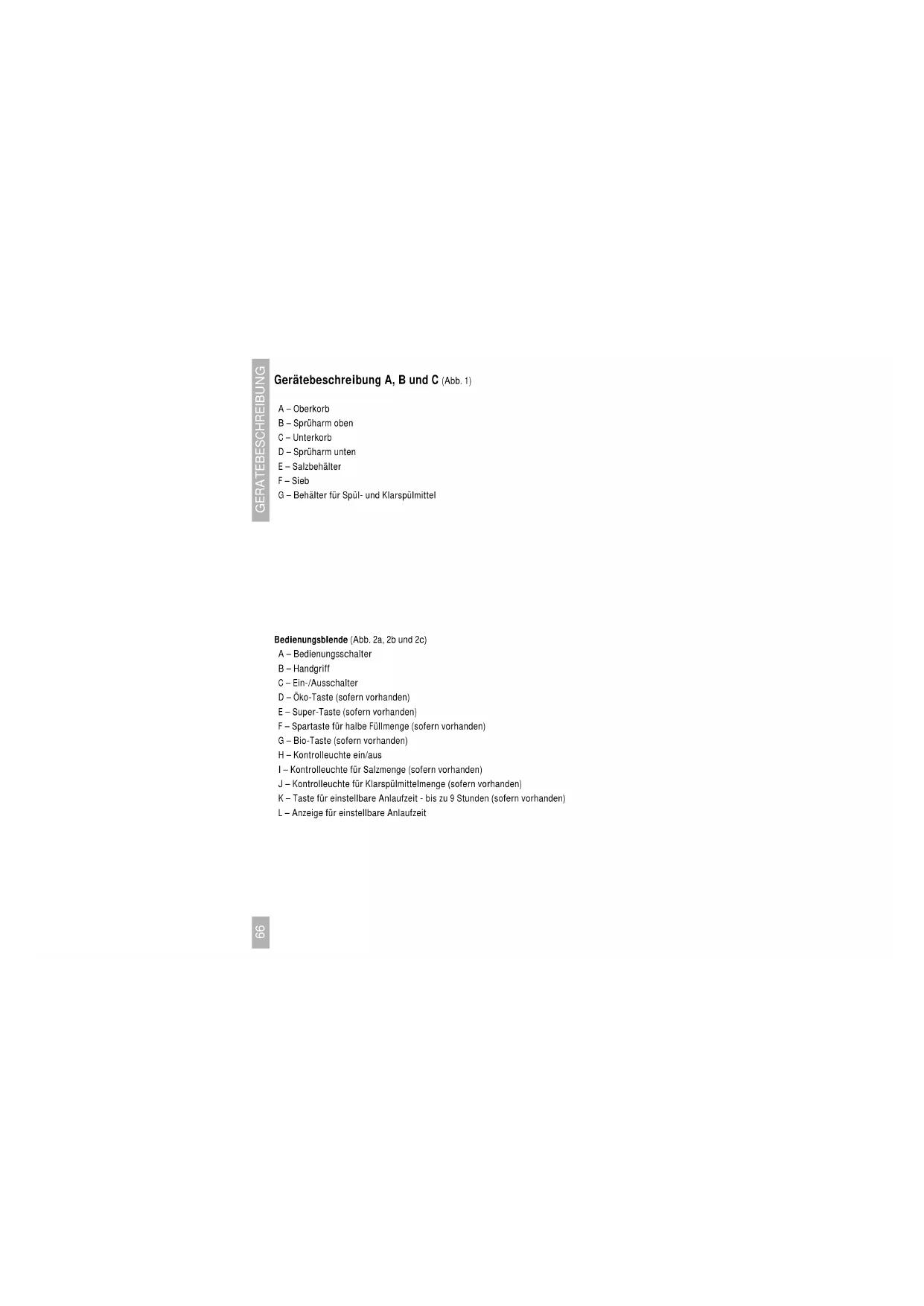

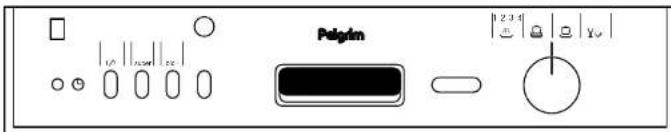

• MONTAGE65 EMBALLAGE Elimination de l’emballage et appareil L’emballage de l’appareil est recyclable. Il contient: – du carton – une feuille de polyéthylène (PE) – du polystyrène exempt de CFC ( mousse dure de PS) – bandes de polypropylène autour du carton Eliminer ces matériaux de façon adéquate et conformément à la réglementation en vigueur dans votre commune. L’administration communale vous informera des moyens adéquats de vous débarrasser de vos anciens appareils ménagers.66 GERATEBESCHREIBUNG Gerätebeschreibung A, B und C (Abb. 1) A – Oberkorb B – Sprüharm oben C – Unterkorb D – Sprüharm unten E – Salzbehälter F – Sieb G – Behälter für Spül- und Klarspülmittel Bedienungsblende (Abb. 2a, 2b und 2c) A – Bedienungsschalter B – Handgriff C – Ein-/Ausschalter D – Öko-Taste (sofern vorhanden) E – Super-Taste (sofern vorhanden) F – Spartaste für halbe Füllmenge (sofern vorhanden) G – Bio-Taste (sofern vorhanden) H – Kontrolleuchte ein/aus I – Kontrolleuchte für Salzmenge (sofern vorhanden) J – Kontrolleuchte für Klarspülmittelmenge (sofern vorhanden) K – Taste für einstellbare Anlaufzeit - bis zu 9 Stunden (sofern vorhanden) L – Anzeige für einstellbare Anlaufzeit67 INHALTSANGABE Einleitung Wenn Sie diese Gebrauchsanleitung lesen, sind Sie rasch über alle Möglichkeiten informiert, die dieses Gerät Ihnen bieten kann. Sie können sich über Sicherheit und Pflege des Gerätes informieren. Außerdem finden Sie Umwelt- und Energiespartips. Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sorgfältig – einem eventuell folgenden Benutzer des Gerätes kann dies von Nutzen sein. Dieses Gerät entspricht den CE-Richtlinien. Inhaltsangabe DE ■ Gerätebeschreibung p. 66
• ■ Einleitung p. 67
• ■ Sicherheit p. 68
• - 70 Befor Sie das Gerät benutzen p. 68
• Worauf Sie achten müssen p. 69
• ■ Bedienung p. 71
• - 74 Spülprogramm “A” p. 71
• Erklärung Spülprogramm “A” p. 71
• Spülprogramm “B” p. 72
• Spülprogramm “C” p. 73
• Erklärung Spülprogramm “B” und “C” p. 74
• ■ Anwendung p. 75

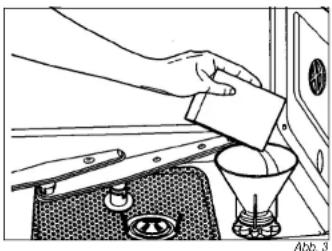

• - 80 Salz, Klarspülmittel, Spülmittel p. 75
• Körbe p. 78
• Der erste Spülgang p. 80
• ■ Störungen p. 81

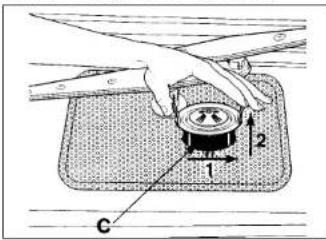

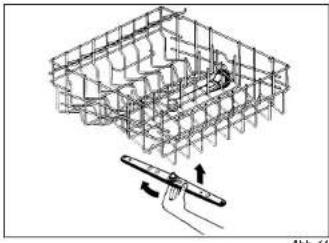

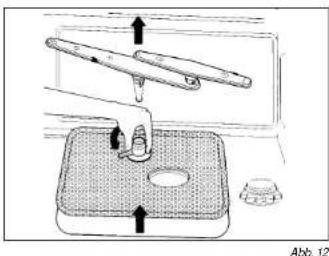

• ■ Reinigen p. 82
• - 73 ■ Installation p. 83
• - 84 ■ Montage - 86 ■ Beseitigung von Verpackung und Gerät .8768 SICHERHEIT Befor Sie das Gerät benutzen ■ Lassen Sie das Gerät durch einen anerkannten Installateur an das Elektrizitätsnetz anschließen. ■ Verwenden Sie das Gerät nicht, wenn es während des Transportes beschädigt worden ist; bitte setzen Sie sich mit Ihrem Händler in Verbindung. ■ Das Gerät nur im Haushalt und für den angegebenen Zweck benutzen. ■ Bedienen Sie das Gerät nicht mit nassen Händen oder auf bloßen Füßen. ■ Bewahren Sie das Verpackungsmaterial, wie zum Beispiel Plastiktüten, Polystyrol und Holz, für Kinder unzugänglich auf. ■ Bewahren Sie Spülmittel für Kinder unzugänglich auf. Halten Sie Kinder von dem Gerät fern; das Gerät ist kein Spielzeug. ■ Bei Reparaturen oder Reinigungen muß das Gerät vom Stromnetz getrennt werden. Ziehen Sie darum immer den Stecker aus der Steckdose oder drehen Sie den Schalter im Schaltkasten auf Null. ■ Kein Verlängerungskabel benutzen. ■ Reinigen Sie niemals elektrische Geräte im Geschirrspüler. ■ Stellen Sie keine Kunststoffteile auf das Heizelement, da sie schmelzen könnten. ■ Gebrauchen Sie Spülmittel, die keine Phosphate und Chlorbleichmittel enthalten. ■ Verhindern Sie Kalkanschlag indem Sie regelmäßig Regeneriersalz nachfüllen. Gebrauchen Sie nur Spezialsalz für Spülmaschinen. ■ Füllen Sie den Klarspülmittel-, Spülmittel- oder Salzbehälter unter keinen Umständen mit Lösungsmitteln wie zum Beispiel Waschbenzin, Terpentin oder Alkohol, da ansonsten Explosionsgefahr besteht. ■ Kontrollieren Sie regelmäßig die Sprüharme und das Filterelement auf Verunreinigungen. ■ Gebrauchen Sie die Spül-maschine niemals ohne Filter. ■ Stellen oder setzen Sie sich auf die geöffnete Tür, der Geschirrspüler könnte kippen. ■ Berühren Sie das Heizelement nicht während des oder unmittelbar nach dem Spülgang.69 SICHERHEIT Worauf Sie achten müssen Bevor Sie das Geschirr in die Maschine geben ■ Entfernen Sie zuerst eventuelle Speisereste. Damit vermeiden Sie, daß der Abfluß verstopft wird. ■ Töpfe/Pfannen, die sehr schmutzig sind (angebacken) erst einweichen. Öko-Tips ■ Schalten Sie den Geschirrspüler erst ein, wenn ein Korb (bei Option 'halbvoll') oder beide Körbe ganz voll sind. ■ Wählen Sie stets das geeignetste Programm für den Verschmutzungsgrad des Geschirrs. ■ Verwenden Sie den Vorspülgang möglichst wenig oder gar nicht. ■ Schließen Sie die Maschine, falls möglich, an eine Warmwasserheizungsanlage mit einer Höchsttemperatur von 60 °C. Porzellan Nicht geeignet: Alle Arten Porzellan, die einen spürbaren Aufdruck oder Rand haben. Achten Sie auf die Form des Porzellans. Glockenförmige Tassen brechen leichter als gerade. Poröses Tongeschirr darf auf keinen Fall im Geschirrspüler gewaschen werden. Geeignet: Porzellan, das bei 700/800 °C gebrannt wurde. Um Beschädigungen zu vermeiden, sollte man allerdings nicht zu viel Spülmittel verwenden. Weißes oder einfarbiges Porzellan ohne sonstige Verzierungen, das bei 1200/1300 °C gebrannt wurde, ist vollkommen spülmaschinenfest. Glas Nicht geeignet: Kristall oder mundgeblasenes Glas, Glas mit eingebranntem Aufdruck oder mit einem Goldrand. Geeignet: Alle übrigen Sorten Glas. Besteck Nicht geeignet: Besteck mit Griffen aus Holz, Keramik oder Porzellan. Hierbei können leicht Risse entstehen. Diese Gefahr besteht übrigens bei sämtlichem Holzgeschirr, das im Geschirrspüler gewaschen wird. Auch Chromstahlbesteck eignet sich weniger gut für das Abwaschen im Geschirrs- püler, da Korrosion (Rost) auftreten kann. Geeignet: Besteck aus Chromnickelstahl (8/10). Dieses qualitativ hochwertige Besteck ist rostfrei und widerstandsfähig gegen Säuren. Achten Sie bitte darauf, daß bei manchen Messern die Schneide aus einem anderen Material ist! Silber- oder versilbertes Besteck ist ebenfalls spülmaschinenfest. Das verwendete Spülmittel darf in diesem Fall keine Zitronensäure enthalten, da diese das Silber angreift. Auch können bei regelmäßigem Waschen in der Maschine Kratzer entstehen.70 SICHERHEIT Bitte beachten: Sie werden an Ihrem Besteck und am Geschirrspüler länger Freude haben, wenn Sie folgende Ratschläge beachten: ■ Das Besteck – vor allem Messer – nach Gebrauch abspülen. Damit verhindern Sie, daß salz- und säurehältige Speisereste das Besteck angreifen. ■ Messer, Gabeln und Löffel immer mit dem Griff nach unten in den Geschirrspüler stellen. ■ Besteck aus Chromnickelstahl und Chromstahl nicht zusammen in den Geschirrspüler stellen. Dabei kann leicht "Rostansteckung" auftreten. ■ Das Besteck nach Beendigung des Spülprogramms sofort aus dem Geschirrspüler nehmen und eventuell trockenreiben. Das Besteck keinesfalls feucht im Geschirrspüler lassen. ■ Kunststoffhandgriffe von Töpfen können matt werden. ■ Versilbertes Besteck und solches aus rostfreiem Stahl niemals zusammen in einen Korb stellen. ■ Kunststoffhandgriffe von Töpfen können matt werden. Sonstiges ■ Gegenstände von Kunststoff müssen hitzebeständig sein. ■ Es kommt vor, daß Töpfe und Geschirr aus Aluminium sowie verschiedene Glassorten sich nach mehrfachem Abwaschen verfärben. Außerdem können manche Dekorationen verblassen. ■ Achten Sie bei Geschirr mit Glasur auf den Hinweis "spülmaschinenfest". ■ Achten Sie beim Kauf von neuem Tafelgeschirr auf Formen, die für Geschirrspüler geeignet sind. Dazu gehören gerade, glatte Wände, große Öffnungen, keine betonten Vertiefungen, Dekorationen, Besteck und Geschirr, das spülmaschinenfest ist.71 BEDIENUNG Bedienung Spülprogramm “A” knopf- Programm Spül- vor- Spül- kalt warm trocknen stellung mittel spülen temp. spülen spülen 1 Vorspülen – – kalt – – – 2 Intensiv 65 °C 25 g. • 65 °C 2x 65 °C • 3 Normal 60 °C 25 g. • 60 °C 1x 65 °C • S Energie 60 °C 25 g. – 60 °C 1x 65 °C • 4 Spülprogramm – – – 1x 65 °C • Erklärung Programm “A” Symbol Geeignet für Programmverlauf Vorspülen Geschirr für den Kurz kalt spülen, damit nächsten Spülgang. Speisereste nicht antrocknen. Intensiv Stark verschmutzte Töpfe Kalt vorspülen; Spülgang bei 65 °C; 65 °C und Teller (kein Glas). 2 x kalt spülen und warm spülen bei 65 °C; nachtrocknen. Normal Normal verschmutzte Töpfe, Kalt spülen; Spülgang bei 60 °C; 1 x kalt 60 °C Glas und Teller. spülen und warm spülen bei 65 °C; nachtrocknen. Energie Normal verschmutzte Töpfe, Kalt spülen; Spülgang bei 60 °C;kalt spülen 60 °C Glas und Teller. und warm spülen bei 65 °C; nachtrocknen. Spül- Geschirr nur spülen. 1 x kalt spülen und warm bei 65 °C; nachtrocknen. progr. Spülmittelreservoir öffnen. p. 85

• Empfohlenes Programm bei der Verwendung der neuen Spülmittelgeneration mit Enzymen. super

• 65 °C • 45 °C (1/2) (1/2) = halbe Füllmenge nach Wahl

• Empfohlenes Programm bei der Verwendung der neuen Spülmittelgeneration mit Enzymen.

BEDIENUNG Erklärung der Spülgänge "B" und "C" Symbol Geeignet für... Programmverlauf vorspülen Geschirr für den Kurz kalt spülen, damit Speisereste nächsten Spülgang. nicht antrocknen. Super Stark verschmutzte Töpfe Vorspülen bei 55 °C; Spülgang bei 65 °C; und Teller (kein Glas) mit an- 2 x kalt spülen und warm spülen bei 65 °C; getrockneten Speiseresten. nachtrocknen. Bio 55 °C Normal verschmutzte Töpfe Kalt vorspülen; Spülgang bei 55 °C; und Teller (kein Glas) mit an- 1 x kalt spülen und warm spülen bei 65 °C; getrockneten Speiseresten. nachtrocknen. Normal Normal verschmutzte Töpfe Kalt spülen; Spülgang bei 65 °C; 1 x kalt 65 °C und Teller. spülen und warm spülen bei 65 °C; nachtrocknen. Öko 55 °C Leicht verschmutzte Töpfe Spülgang bei 55 °C; kalt spülen und Teller (kein Glas) mit an- und warm spülen bei 65 °C; nachtrocknen. getrockneten Speiseresten. Täglich Leicht verschmutzte Töpfe Spülgang bei 65 °C; kalt spülen 65 °C und Teller vom selben Tag. und warm spülen bei 65 °C; nachtrocknen. Empfindlich Mäßig verschmutztes Spülgang bei 55 °C; kalt spülen 55 °C Geschirr, z. B. Gläser. und warm spülen bei 65 °C; nachtrocknen. Empfindlich Mäßig verschmutztes Sparprogramm bei 45 °C; kalt spülen 45 °C Geschirr, z. B. Gläser. und warm spülen bei 65 °C; nachtrocknen.75 ANWENDUNG Salz, Klarspülmittel, Spülmittel Abb. 3 Wasserenthärter Die Geschirrspülmaschine ist mit einer automatischen Wasserenthärtungsanlage ausgestattet, die dem Wasser bei Benutzung von Salz, das für Geschirrspülmaschinen geeignet ist, harte Bestandteile entzieht. Hartes Wasser hinterläßt auf dem trockenen Geschirr weiße Flecken; darüber hinaus verliert das Geschirr im Laufe der Zeit seinen Glanz. Das Gerät kann auf den Härtegrad des Leitungswassers Ihrer Wohnung und den damit zusammenhängenden Salzverbrauch eingestellt werden. ■ Die Maschine wurde im Werk auf den durchschnittlichen Härtegrad eingestellt. ■ Achten Sie darauf, daß Sie den Salzbehälter nach dem Nachfüllen mit Salz wieder gut schließen. Es ist wichtig, daß das Geschirrmaschinenspülmittel oder das Spülwasser nicht in den Salzbehälter gelangen können, da diese die Regeneriervorrichtung negativ beeinflussen. Die Garantie deckt eine derartige Störung nicht. Salz nachfüllen Benutzen Sie ausschließlich Salz, daß für Geschirrspülmaschinen, die für den Haushaltsgebrauch bestimmt sind geeignet ist. Wenn Sie Salztabletten benutzen, brauchen Sie das Reservoir nicht vollständig zu füllen. Benutzen Sie keinesfalls Küchensalz oder Industriesalz, da diese Salze nicht lösliche Bestandteile enthalten, die das Funktionieren der Wasserenthärtungsanlage im Laufe der Zeit nachteilig beeinflussen. ■ Der Salzbehälter befindet sich auf dem Boden der Geschirrspülmaschine. Schrauben Sie den Deckel des Salzbehälters, nachdem Sie zuerst den Unterkorb entfernt haben, entgegen den Uhrzeigersinn auf, und füllen Sie das Salz mit Hilfe des Trichters (der zusammen mit der Geschirrspülmaschine geliefert wird) ein (Abb. 3). ■ Entfernen Sie eventuelle Salzreste von dem Öffnungsrand des Salzbehälters, bevor Sie den Deckel wieder zuschrauben. Der Wasserenthärter kann ungefähr 1,7 kg Salz aufnehmen. ■ Geben Sie bei dem ersten Spülvorgang gleichzeitig mit dem Salz auch 1 Liter Wasser in den Behälter. ■ Der Salzbehälter muß immer direkt vor einem Spülvorgang gefüllt werden.Auf diese Weise wird eine überlaufende Salzlösung immer sofort von dem Spülwasser entfernt. Längeres Vorhandensein von Salzlösungen kann Korrosion des Behälters verursachen.76 ANWENDUNG Einstellen des Wasserenthärters Die Geschirrspülmaschine ist mit einer Vorrichtung, die auf den Härtegrad des Leitungs- wassers eingestellt werden kann, ausgerüstet. Die Vorrichtung sehen Sie, nach dem Öffnen der Tür, in der rechten oberen Ecke und kann mit Hilfe einer Münze eingestellt werden (Abb. 4). Je nach Modell ist es möglich, 3 oder 5 Stände einzu- stellen. Ziehen Sie zur Einstellung der Wasserhärte bitte die untenstehende Tabelle zu Rate, und schalten Sie die Nummer des gewählten Niveaus (1, 2, ....) auf das Bezugszeichen. Abb. 4 Modell mit 3 Ständen Wasserhärte Einstellungen Deutsche Französische Grad Grad

Modell mit 5 Ständen Wasserhärte Einstellungen Deutsche Französische Grad Grad

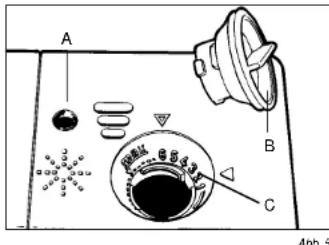

Erkundigen Sie sich bei den Wasserwerken nach der Wasserhärte des Leitungswassers. Klarspülmittel Abb. 5 ■ Öffnen Sie das Glanzmittelreservoir (siehe Abb. 5) an der Innenseite der Tür neben dem Spülmittelbehälter. Die Ausführung hängt vom Geschirrspülertyp ab: die Behälter funktionieren jedoch alle nach dem gleichen Prinzip. ■ Deckel des Klarspülmittelreservoirs entgegen der Uhrzeigerrichtung durch Drehbewegungen lösen.

C77 ■ Das Klarspülmittel in den Behälter gießen und diesen schließen.Der Behälter hat einen Fassungsraum von 140 cc. ■ Überprüfen Sie ab und zu, ob noch genügend Klarspülmittel im Behälter ist. Der Wasser- standsmesser (A) befindet sich links oben im Deckel. Reservoir leer:

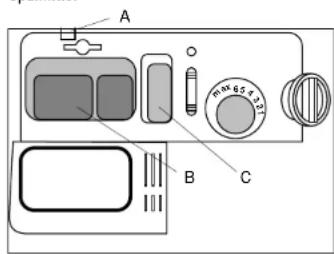

■ Sie können für jede Geschirrwäsche die richtige Menge Klarspüler einstellen. Drehen Sie dazu den Knopf (B) im Behälter auf den gewünschten Stand (C). Die Zahlen auf dem Knopf entsprechen der gewünschten Menge. – Mehr Klarspüler (eine höhere Zahl wählen): Geschirr und Gläser sind matt oder haben Flecken durch eingetrocknete Tropfen. – Weniger Klarspüler (eine niedrigere Zahl wählen): Geschirr und Gläser sind klebrig oder haben weiße Streifen. Hinweis: Das Klarspülmittelreservoir ist werkseitig auf eine durchschnittliche Menge voreingestellt. Spülmittel Abb. 6 In der Tür neben dem Glanzmittelreservoir befindet sich auch das Reservoir für das Spülmittel (siehe Abb. 67777). ■ Öffnen Sie den Deckel des Reservoirs, indem Sie auf den Knopf (A) drücken. ■ Füllen Sie das Reservoir mit ca. 25 Gramm Spülmittel, befolgen Sie die Anweisungen des Spülmittelfabrikanten. ■ Wenn Sie das Programm "Super wählen, ist folgendermaßen vorzugehen: Füllen Sie das Reservoir mit etwa 20 Gramm Spülmittel und den Behälter für den Vorspülgang mit ca 10 g Spülmittel. Schließen Sie den Deckel. Hinweis: Der Reservedeckel öffnet sich während des Spülvorgangs automatisch, so daß das Spülmittel dem Wasser zugefügt wird. Bei Verwendung von Spültabletten – in einem Halter am Besteckkorb – muß der Behälter geschlossen sein. ANWENDUNG

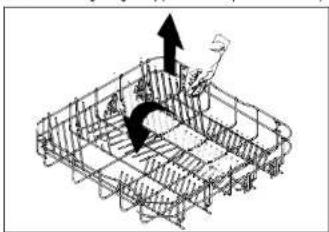

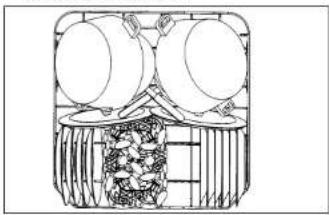

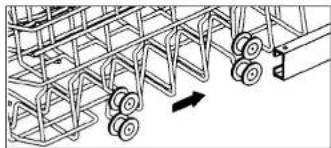

B C78 Körbe Der Geschirrspüler faßt zwölf Gedecke. Das untere Gestell ist für besonders stark ver- schmutztes Geschirr vorgesehen. Das obere Gestell ist für kleines und mittelgroßes Geschirr vorgesehen, wie zum Beispiel Gläser, Unterteller, Kaffee- und Teetassen und flache Schüsseln. Halbe Füllmenge (sofern vorhanden) Beim Geschirrspüler können Sie mit der halben Füllmenge arbeiten. Wenn Sie Das Programm "Halbe Füllmenge" einstellen, sparen Sie viel Wasser und Strom. ■ Räumen Sie den oberen Korb ein und betätigen Sie die Taste . Bei der Verwendung dieses Programmes darf sich kein Geschirr im unteren Korb befinden. Aufhängung Oberkorb Der Oberkorb kann auf zwei verschiedene Höhen, abhängig von der Höhe des Geschirrs gestellt werden. ■ Ziehen Sie den Korb ganz nach vorne und entfernen Sie die Schutzhaube auf der rechten Seite (siehe Abb. 7). Nehmen Sie den Korb heraus. Bringen Sie den anderen Radsatz in den Schienen an (siehe Abb. 8). Schieben Sie den Korb wieder in die Maschine und befestigen Sie die Schutzhaube. Abb. 7 Abb. 8 Oberkorb: hohe Aufhängung ■ Bei dieser Aufhängung ist der Korb geeignet für kleines und mittelgroßes Geschirr wie etwa Gläser, kleine Teller, Tassen, kleine Schüsseln und leichte, hitzefeste Kunststoffgegenstände. Oberkorb: niedrige Aufhängung ■ In diesem Stand ist der Korb geeignet für große Teller, die nicht zu stark verschmutzt sind. Das Einräumen des Oberkorbs ■ Teller mit der Oberseite nach vorne stellen. ■ Tassen und Schalen mit der Öffnung nach unten stellen. ■ Auf der linken Seite des Korbes können Sie – auf zwei Ebenen – Tassen und Gläser einräumen. Sie können die oberen Trockengestelle hochklappen.

ANWENDUNG79 Anordnen des Geschirrs im Unterkorb (siehe Abb. 9) ■ Der Unterkorb läßt sich – genau wie der Oberkorb – ganz herausziehen, wenn man die Türe vollständig öffnet. ■ Suppenteller, flache und Dessertteller, Töpfe, Deckel und Schüsseln in den Unterkorb stellen. ■ Teller mit der Oberseite nach vorne oder zur Mitte hin einräumen. Achten Sie darauf, daß zwischen den Tellern ein gewisser Abstand frei bleibt, damit Wasser hindurchfließen kann. ■ Schüssel und Töpfe mit der Öffnung nach unten in den Korb stellen. Abb. 9 ■ Die Tellergestelle können je nach Modell- ausführung umgeklappt werden (siehe Abb. 10). Abb. 10 Besteckkörbchen ■ Das Besteckkörbchen eignet sich für jedes Besteck. ■ In das Besteckkörbchen Messer, Gabeln und Löffel mit dem Griff nach unten einräumen. Überprüfen Sie vor jedem Spülgang, ob die Sprüharme nicht blockiert werden. ANWENDUNG80 Der erste Spülgang (siehe Abb. 2a/2b/2c) ■ Schließen Sie die Tür und drehen Sie den Wasserhahn ganz auf. ■ Drehen Sie den Programmknopf im Uhrzeigersinn auf den gewünschten Stand (Sehen Sie für die Programmwahl in die Tabellen auf Seiten 71 – 74 nach). ■ Starten Sie die Machine indem Sie den Ein-/Aus-Taste eindrücken (siehe Abb. 2a, 2b und 2c). Die Ein-/Aus-Anzeige brennt. Ende Programm ■ Die Spülmaschine schaltet sich automatisch nach Beendigung des Programms aus. ■ Maschine ausschalten, drücken Sie auf die Ein-/Aus-Taste. ■ Wenn Sie ein Programm mit Nachtrockenvorgang wählen, können Sie das Geschirr nach ca. 30 Minuten aus der Maschine nehmen. Die Tür nach Möglichkeit nicht vorher öffnen. ■ Das Geschirr aus der Maschine nehmen. Bitte beachten: – Das Geschirr kann sehr heiß sein. – Zuerst das Geschirr aus dem unteren Korb herausnehmen. Wenn Sie mit dem Oberkorb beginnen, könnten Wassertropfen auf das Geschirr im Unterkorb fallen. Verzögerung Programmbeginn Je nach Ausführung des Geschirrspülers kann der Programmbeginn um wenigstens eine Stunde und höchstens neun Stunden verschoben werden. Modelle mit verschiebbarer Anlaufzeit ■ Nachdem Sie das Gerät eingeschaltet haben, haben Sie etwa eine Minute Zeit, durch Betätigung der Taste "M" die gewünschte Anlaufzeit einzustellen. Die bis zum Programmbeginn verbleibende Zeit wird auf der Anzeige "N" angegeben. ANWENDUNG81 Störungen selbst beheben Sollte der Geschirrspüler nicht wunschgemäß funktionieren, versuchen Sie bitte zuerst, die Störung anhand der unterstehenden Tabelle selbst zu beheben. Oft sind es Kleinigkeiten die Störungen verursachen. Das Programm beginnt nicht Ursache Lösung Stecker nicht in der Stecker in die Steckdose Steckdose. stecken. Türe nicht gut Türe schließen. geschlossen. Sicherung im Im Zählerschrank Zählerschrank defekt. nachsehen. Kein Wasser in der Maschine Ursache Lösung Wasserhahn nicht offen. Wasserhahn öffnen. Knick im Zufuhrschlauch. Achten Sie darauf, daß der Zufuhrschlauch "frei" aufgehängt ist. In dem Abflußschlauch Den Deckel entfernen. oder in dem Abflußanschluß an dem Siphon befindet sich noch ein Verschlußdeckel. Programm läuft nicht weiter Ursache Lösung Wasserhahn nicht ganz Wasserhahn ganz offen. aufdrehen. Der Filter im Wasserhahn Den Wasserhahnfilter ist verstopft. reinigen. Der Geruchsverschluß Geruchsverschluß fehlt. montieren. Das Geschirr ist nicht sauber Ursache Lösung Falsches Programm. Wählen Sie das richtige Programm. Sprüharme sind blockiert. Die Sprüharme müssen sich ungehindert drehen können. Sehen Sie nach, ob das Geschirr gut angeordnet ist. Reinigen Sie die Filter. Falsche Dosierung Passen Sie die Spülmittel. Spülmittelmenge an. Sehen Sie nach, ob genügend Salz im Behälter ist. Achten Sie darauf, daß der Salzbehälter auf die Wasserhärte eingestellt ist. Das Geschirr ist nicht trocken und glänzt nicht Ursache Lösung Verkehrtes Spülmittel. Benutzen Sie ein gutes Spülmittel. Falsche Dosierung. Verwenden Sie mehr Spülmittel. Weiße Flecken oder Streifen auf dem Geschirr Ursache Lösung Falsche Dosierung. Verwenden Sie weniger Spülmittel. Eingetrocknete Wassertropfen auf dem Geschirr Ursache Lösung Falsche Dosierung. Verwenden Sie mehr Klarspülmittel. STORUNGEN82 Reinigen Der Geschirrspüler muß spannungslos sein (siehe auch Seite 68). Sprüharme ■ Nehmen Sie den oberen Sprüharm heraus, indem Sie ihn mit einer Drehbewegung senkrecht nach unten ziehen (siehe Abb. 11). Abb. 11 ■ Nehmen Sie den unteren Sprüharm heraus, ndem Sie diesen senkrecht nach oben ziehen (siehe Abb. 12). Spülen Sie die Sprüharme unter fließendem Wasser aus. Abb. 12 Edelstahl Filter (siehe Abb. 13a, 13b, 13c) Abb. 13a Abb. 13b Abb. 13c ■ Den unteren Sprüharm entfernen. ■ Entfernen Sie den Filtersatz, indem Sie die Laschen nach links drehen (1). Nehmen Sie den Filtersatz senkrecht heraus. REINIGEN83 REINIGEN/INSTALLATION ■ Zum Entfernen des Mikrofilters (D) den Bajonettverschluß abnehmen. ■ Entfernen Sie den Filter, indem Sie das Filtergehäuse zusammendrücken (siehe Abb. 13c). Heben Sie gleichzeitig den Filter senkrecht heraus. ■ Das Sieb mit einer Bürste bei fließendem Wasser reinigen. ■ Die Filtergruppe in umgekehrter Reihenfolge montieren. Installation Elektrischer Anschluß 230 V -50 Hz. Allgemeines Wenn das Gerät nicht mit einem Anschlußkabel mit Stecker ausgestattet ist, ist es ausschließlich von einem Fachman an das Lichtnetz anzuschließen. Beachten Sie: Auf dem Schild mit elektrischen Angaben wird der Anschlußwert und die erforderliche Netzspannung angegeben. Das Anschließen des Gerätes hat nach den örtlich und national geltenden Vorschriften zu erfolgen. Bei einer spezifizierten Leistung von mehr als 3 kW ist eine Steckdose zu benutzen, die für eine Stromstärke von mehr als 13 A geeignet ist. Technische Daten Anschlußwert kW siehe Typenschild Maßen: Max. Höhe mm 870 Min. Höhe mm 820 Breite mm 596 Tiefe mm 550 Türblende: Max. Höhe* mm 600 Min. Höhe mm 500 Tiefe mm 598 Bedienungsblende: Max. Höhe mm 155 Min. Höhe mm 115 Sockel: Max. Höhe mm 170 Min. Höhe mm 100

• bei minimaler Bedienungsblendehöhe Was Sie sonst noch beachten sollten ■ Wasserhahn, Abfluß und geerdeter Stecker/ Steckdose müssen so montiert sein, daß sie bequem zu erreichen sind. ■ Achten Sie darauf, daß die Blende abgenom- men werden kann. Bei eventuellen Wartungs- und Reparaturarbeiten muß man den Geschirrspüler aus der Einbaunische nach vorne ziehen können. ■ Zufuhrschlauch und Aqua-Stop mittels 3/4" Schraubanschluß an einen selbstbelüfteten Wasserhahn anschließen. Achten Sie darauf, daß in einer neu installierten Wasserleitung keine Schmutzreste zurückbleiben.■ Der Geschirrspüler kann an einen Kalt- oder Warmwasserhahn (max. 60 °C) angeschlossen werden. Wenn Sie den Geschirrspüler an einen Warmwasserhahn anschließen, verringert sich die Programmzeit um ungefähr zwanzig Minuten. Der Geschirrspüler wäscht dann allerdings weniger zweckmäßig, denn das 45 °C- Programm wird bei einer etwas höheren Temperatur ausgeführt. ■ Keine Löcher in die Türe oder Seitenwände bohren. Das könnte zu einer irreparablen Beschädigung des Geschirrspülers führen. Einbau Befestigen Sie die Stellfüße mit den Kontramuttern unter die Seitenblenden der Maschine. Die Höhe abstellen ■ Mit Hilfe verstellbarer Füße kann die Höhe des Geschirrspülers von 820 bis 870 mm eingestellt werden. Messen Sie zuvor die genaue Höhe der Einbaunische. – Es ist zu empfehlen, den Geschirrspüler auf einen Spezialboden zu stellen. Ein Küchenfachmann kann Sie diesbezüglich beraten. Höhe abstellung der Bedienungsblende (siehe Abb. 14) Abb. 14 ■ Die Bedienungsblende kann der Küchenmöbelhöhe angepaßt werden. Hierzu dienen die Schrauben (A) an der Blendenunterseite. ■ Die Schrauben, Federn und Leiste entfernen, um die Mindesthöheneinstellung zu bekommen. ■ Wenn die Leiste nicht entfernt wird, ist die Höhe von 125 bis 145 mm einstellbar. Mit Hilfe dieser Extraleiste kann die Bedienungsblendenhöhe auf maximal 155 mm eingestellt werden. ■ Schneiden Sie den “Halbmond” in der Leiste ein paar Millimeter tiefer aus, wenn eine Blendenhöhe von 120 - 125 mm erreicht werden soll.

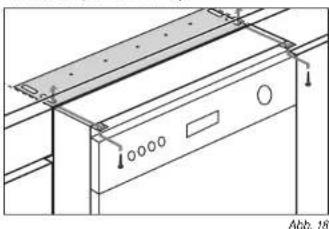

INSTALLATION AMontage Montage Türplatte (siehe Abb. 15) Abb. 15 ■ Stellen Sie erst die Höhe der Bedienungsblende fest. ■ Die Schablone auf die Innenseite der Türplatte legen. Die Maßstriche korrespondieren mit der gemessenen Blendenhöhe. An den Oberrand der Tür anlegen. Die Schablone an der linken und rechten Seite mit Hilfe der vertikalen Meßstreifen zentrieren. ■ Die auf der Schablone angegebenen Bohrmarkierungen auf die Tür übertragen. ■ Wenn die Türblende von massivem Holz ist, bitte die Löcher mit einem Bohrer von 2 mm (12 mm tief) vorbohren. Bitte beachten: Achten Sie bitte auf eventuelle Unterschiede in der Plattenstärke (eingefräste Vertiefungen oder Schrägkanten). ■ Montieren Sie das Befestigungsmaterial auf der Tür wie es auf der Schablone angegeben ist. Abb. 16 ■ Die Platte an der Tür des Geschirrspülers befestigen, indem Sie die oberen Stifte (A) in die Rillen des Kunststoffteils drücken. Schieben Sie die Türverkleidung etwas hoch, und befestigen Sie die Unterseite wie auf der Zeichnung (Abb. 16) angegeben. Abstellen der Federspannung (siehe Abb. 17) Abb. 17 ■ Die Türe ist standardgemäß auf die niedrigste Federspannung eingestellt. ■ Erhöhen Sie die Federspannung, indem Sie die beiden Stellschrauben mit einem Schraubenzieher im Uhrzeigersinn drehen. Die Federspannung stimmt, wenn die Tür in geöffnetem Zustand im Gleichgewicht ist. MONTAGE 85Aufstellen (siehe Abb. 18) Abb. 18 Bitte beachten: Wenn Sie den Geschirrspüler einbauen, achten Sie darauf, daß die Schläuche nicht geknickt oder flachgedrückt werden. ■ Befestigen Sie die mitgelieferte Metallplatte an der Unterseite der Arbeitsplatte. ■ Den Geschirrspüler horizontal ausrichten. ■ Befestigen Sie die Spülmaschine an der Arbeitsplatte. ■ Bringen Sie die unterste Blende an. ■ Öffnen Sie vorsichtig die Tür der Spülmaschine und kontrollieren Sie, ob sie auch nicht an die untere Blende anstößt. ■ Wenn dies der Fall ist, markieren Sie den Teil der Blende, der entfernt werden muß. Zwischen Tür und Blende sollte ein Spielraum von drei Millimeter sein. ■ Die Sägeöffnung der Blende wasserdicht machen – zum Beispiel mit Lack – und die Blende wieder montieren. Was Sie sonst noch beachten sollten Der Spielraum rundum den Geschirrspüler sollte maximal drei Millimeter betragen. Bei größerem Spielraum besteht die Möglichkeit, daß elektrische Teile der Maschine mit dem Umbau in Berührung kommen. Wasserabfluß ■ Das Abflußrohr muß mit einem Siphon versehen sein. Das Abflußrohr muß frei im Abflußslauch hängen. Den Abflußslauch darf also nicht abgedicht werden. ■ Den Abflußschlauch auf maximal 80 cm Höhe aufhängen. Die Mindesthöhe ist 32 cm. Aquastop Der Aqua-Stop ist bereits in den Zufuhrschlauch eingebaut. ■ Der Aqua-Stop kann eine Blockierung der Wasserzufuhr nicht beheben. Schließen Sie den Wasserhahn, wenn das Anzeigenfenster auf dem Aquastop rot anzeigt. Kontrollieren Sie zuerst, warum der Aqua- Stop die Wasserzufuhr blockiert hat. Wenden Sie sich gegebenenfalls an den Installateur oder einen Wartungsdienst.

MONTAGE87 MONTAGE/VERPACKUNG Beseitigung von Verpackung und Gerät Die Verpackung des Geräts ist recycelbar. Als Verpackungsmaterial werden gebraucht: – Karton – Polyethylenfolie (PE) – FCKW-freies Polystyrol (PS-Hardschaum) Diese Materialien sind auf umweltgerechte und den jeweiligen kommunalen Vorschrif-ten entsprechende Weise zu beseitigen. Die Gemeinde kann Sie auch über die umweltgerechte Beseitigung on ausrangierten Haushaltsgeräten beraten.
