BEDIENUNGSANLEITUNG GVW865 Pelgrim

Anleitung Geschirrspüler integrierbar

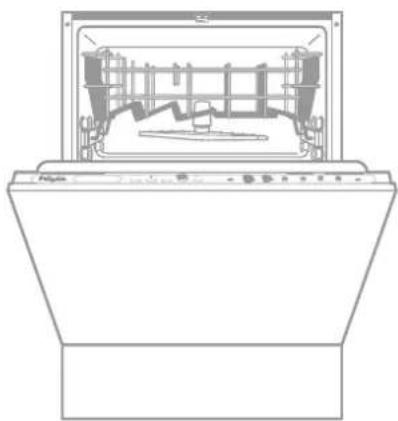

Gerätebeschreibung A und B

(Abb. 1)

A – Oberkorb

B – Sprüharm oben

C – Unterkorb

D – Sprüharm unten

E – Salzbehälter

F – Sieb

G – Behälter für Spül- und Klarspülmittel

Persönliche Vorzüge

Akustisches Signal

Bei Druck einer Taste hört man ein Signal. Es kann auch ausgeschaltet werden.

- Drücken Sie gleichzeitig die Tasten und Ⓤ .

Drücken Sie die Taste ① bis das Symbol

im Display erscheint.

Schalten Sie mit der Taste das akustische

Signal aus (im Display ist sichtbar) oder ein (im Display ist sichtbar).

Bedienungsblende (Abb. 2a und 2b)

A – Informationsdisplay

B – Programmwahltaste

C – Taste für einstellbare Anlaufzeit

- bis zu 9 Stunden

D – Ö ko-Taste (sofern vorhanden)

E-Taste Nachtrocknen (wenn zutreffend)

F – Spartaste für halbe Füllmenge (sofern vorhanden)

G – Programmübersicht

H – Hauptschalter

Wasserdruck

Der Wasserdruck im Geschirrspüler kann an den Druck des Frischwassers angepaßt werden.

- Drücken Sie gleichzeitig die Tasten B und Ⓤ.

Drücken Sie die Taste ① is das Symbol

8 im Display erscheint.

Schalten Sie mit der Taste von Normal- (im

Display ist sichtbar) auf Niederdruck (im

Display ist sichtbar).

Codes Informationsdisplay

Im Display können folgende Meldungen erscheinen:

1 – Wiedergabe des eingestellten Programms /ausgeschaltete Startzeit vor Programmbeginn/Fehleranzeige.

2 – Anzeige der ausgeschalteten Startzeit. Das Symbol leuchtet auf, wenn die einstellbare Startzeit aktiviert wurde.

3 – Klarspülernachanzeige. Das Symbol leuchtet auf, wenn der Vorratsbehälter mit Klarspüler nachzufüllen ist.

4 – Salznachfüllanzeige. Das Symbol leuchtet auf, wenn Regeneriersalz nachgefüllt werden muß.

5 – Sparprogrammanzeige. Das Symbol leuchtet auf, wenn das Sparprogramm gewählt wurde.

Einleitung

Wenn Sie diese Gebrauchsanleitung lesen, sind Sie rasch über alle Möglichkeiten informiert, die dieses Gerät Ihnen bieten kann. Sie können sich über Sicherheit und Pflege des Gerätes informieren. Außerdem finden Sie Umwelt- und Energiespartips.

Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sorgfältig – einem eventuell folgenden Benutzer des Gerätes kann dies von Nutzen sein.

Inhaltsangabe DE

Gerätebeschreibung 66
■ Einleitung 67
■ Sicherheit 68 - 70
Befor Sie das Gerät benutzen ..... 68
Worauf Sie achten müssen 69
■ Bedienung 71 - 72
Programmübersicht 71
Programmbezeichnung 72
■ Anwendung 73 - 79
Salz, Klarspülmittel, Spülmittel ..... 73
Körbe 76
Der erste Spülgang 78
Extraprogramme 78
Störungen 79 - 80
Fehlercodes 79
Störungen selbst beheben 80
■ Reinigen 81 - 82
■ Installation 82 - 83
■ Montage 83 - 85
■ Beseitigung von Verpackung und Gerät .. 86

Befor Sie das Gerät benutzen

■ Lassen Sie das Gerät durch einen anerkannten Installateur an das Elektrizitätsnetz anschließen.
■ Verwenden Sie das Gerät nicht, wenn es während des Transportes beschädigt worden ist; bitte setzen Sie sich mit Ihrem Händler in Verbindung.
Das Gerät nur im Haushalt und für den angegebenen Zweck benutzen.
- Bedienen Sie das Gerät nicht mit nassen Händen oder auf bloßen Füßen.
■ Bewahren Sie das Verpackungsmaterial, wie zum Beispiel Plastiktüten, Polystyrol und Holz, für Kinder unzugänglich auf.
■ Bewahren Sie Spülmittel für Kinder unzugänglich auf. Halten Sie Kinder von dem Gerät fern; das Gerät ist kein Spielzeug.
■ Bei Reparaturen oder Reinigungen muß das Gerät vom Stromnetz getrennt werden. Ziehen Sie darum immer den Stecker aus der Steckdose oder drehen Sie den Schalter im Schaltkasten auf Null.
■ Kein Verlängerungskabel benutzen.
■ Reinigen Sie niemals elektrische Geräte im Geschirrspüler.

■ Stellen Sie keine Kunststoffteile auf das Heizelement, da sie schmelzen könnten.
Gebrauchen Sie Spülmittel, die keine Phosphate und Chlorbleichmittel enthalten.
■ Verhindern Sie Kalkanschlag indem Sie regelmäßig Regeneriersalz nachfüllen. Gebrauchen Sie nur Spezialsalz für Spülmaschinen.
- Füllen Sie den Klarspülmittel-, Spülmittel- oder Salzbehälter unter keinen Umständen mit Lösungsmitteln wie zum Beispiel Waschbenzin, Terpentin oder Alkohol, da ansonsten Explosionsgefahr besteht.
- Kontrollieren Sie regelmäßig die Sprüharme und das Filterelement auf Verunreinigungen.
- Gebrauchen Sie die Spül-maschine niemals ohne Filter.
■ Stellen oder setzen Sie sich auf die geöffnete Tür, der Geschirrspüler könnte kippen.
■ Berühren Sie das Heizelement nicht während des oder unmittelbar nach dem Spülgang.

Worauf Sie achten müssen

Bevor Sie das Geschirr in die Maschine geben

■ Entfernen Sie zuerst eventuelle Speisereste. Damit vermeiden Sie, daß der Abfluß verstopft wird.

- Töpfe/Pfannen, die sehr schmutzig sind (angebacken) erst einweichen.

Öko-Tips

■ Schalten Sie den Geschirrspüler erst ein, wenn ein Korb (bei Option 'halbvoll') oder beide Körbe ganz voll sind.
Wählen Sie stets das geeignetste Programm für den Verschmutzungsgrad des Geschirrs.
■ Verwenden Sie den Vorspülgang möglichst wenig oder gar nicht.
- Schließen Sie die Maschine, falls möglich, an eine Warmwasserheizungsanlage mit einer Höchsttemperatur von 60 °C.

Porzellan

Nicht geeignet:

Alle Arten Porzellan, die einen spürbaren Aufdruck oder Rand haben. Achten Sie auf die Form des Porzellans. Glockenförmige Tassen brechen leichter als gerade. Poröses Tongeschirr darf auf keinen Fall im Geschirrspüler gewaschen werden.

Geeignet:

Porzellan, das bei 700/800 °C gebrannt wurde. Um Beschädigungen zu vermeiden, sollte man allerdings nicht zu viel Spülmittel verwenden.

Weißes oder einfarbiges Porzellan ohne sonstige Verzierungen, das bei 1200/1300 °C gebrannt wurde, ist vollkommen spülmaschinenfest.

Glas

Nicht geeignet: Kristall oder mundgeblasenes Glas, Glas mit eingebranntem Aufdruck oder mit einem Goldrand.

Geeignet:

Alle übrigen Sorten Glas.

Besteck

Nicht geeignet:

Besteck mit Griffen aus Holz, Keramik oder Porzellan. Hierbei können leicht Risse entstehen. Diese Gefahr besteht übrigens bei sämtlichem Holzgeschirr, das im Geschirrspüler gewaschen wird. Auch Chromstahlbesteck eignet sich weniger gut für das Abwaschen im Geschirrspüler, da Korrosion (Rost) auftreten kann.

Geeignet:

Besteck aus Chromnickelstahl (8/10). Dieses qualitativ hochwertige Besteck ist rostfrei und widerstandsfähig gegen Säuren. Achten Sie bitte darauf, daß bei manchen Messern die Schneide aus einem anderen Material ist! Silber- oder versilbertes Besteck ist ebenfalls spülmaschinenfest. Das verwendete Spülmittel darf in diesem Fall keine Zitronensäure enthalten, da diese das Silber angreift. Auch können bei regelmäßigem Waschen in der Maschine Kratzer entstehen.

Bitte beachten:

Sie werden an Ihrem Besteck und am Geschirrspüler länger Freude haben, wenn Sie folgende Ratschläge beachten:

Das Besteck – vor allem Messer – nach Gebrauch abspülen. Damit verhindern Sie, daß salz- und säurehältige Speisereste das Besteck angreifen.
■ Messer, Gabeln und Löffel immer mit dem Griff nach unten in den Geschirrspüler stellen.
■ Besteck aus Chromnickelstahl und Chromstahl nicht zusammen in den Geschirrspüler stellen. Dabei kann leicht "Rostansteckung" auftreten.
Das Besteck nach Beendigung des Spülprogramms sofort aus dem Geschirrspüler nehmen und eventuell trockenreiben. Das Besteck keinesfalls feucht im Geschirrspüler lassen.
- Kunststoffhandgriffe von Töpfen können matt werden.
■ Versilbertes Besteck und solches aus rostfreiem Stahl niemals zusammen in einen Korb stellen.
- Kunststoffhandgriffe von Töpfen können matt werden.

Sonstiges...

Gegenstände von Kunststoff müssen hitzebeständig sein.
Es kommt vor, daß Töpfe und Geschirr aus Aluminium sowie verschiedene Glassorten sich nach mehrfachem Abwaschen verfärben. Außerdem können manche Dekorationen verblassen.
Achten Sie bei Geschirr mit Glasur auf den Hinweis "spülmaschinenfest".
- Achten Sie beim Kauf von neuem Tafelgeschirr auf Formen, die für Geschirrspüler geeignet sind. Dazu gehören gerade, glatte Wände, große Öffnungen, keine betonten Vertiefungen, Dekorationen, Besteck und Geschirr, das spülmaschinenfest ist.

Bedienung

Programmübersicht
Programm Wahl- Ö- Geeignet knopf Taste für (g) spülen Spültemp. spülen spülen nung trocknen
Vorspülen	1	-	Töpfe und Teller	-	kalt	-	-	-	-	-
Empfindlich	2	-	Leicht verschmutztes Geschirr	25	-	45 °C	1	65 °C	ja	###
Glaswaren	2	E	Leicht verschmutztes Geschirr, wie Gläser u. Tassen	25	-	45 °C	1	55 °C	ja	###
Schnell	3	-	Leicht und durchschnittlich verschwutztes Geschirr ohne angesetzte Speisereste	25	-	45 °C	2	-	-	-
Normal	4	-	Normal verschmutztes Geschirr mit angesetzten Speiseresten	30	kalt	65 °C	1	65 °C	ja	###
Täglich	4	E	Leicht verschmutztes Geschirr ohne angesetzte Speiseresten	30	-	65 °C	1	65 °C	ja	###
Bio	5	-	Leicht verschmutztes Geschirr mit angesetzten Speiseresten	30	kalt	55 °C	1	65 °C	ja	###
Öko Bio (*)	5	E	Leicht verschmutztes Geschirr mit angesetzten Speiseresten	30	-	55 °C	1	65 °C	ja	###
Stark	6	-	Sehr verschmutztes Geschirr mit angesetzten Speiseresten und normal verschmutzten Töpfe	30	kalt	68 °C	2	68 °C	ja	###
Bio-plus (ohne Vorspülen)	6	E	Leicht verschmutztes Geschirr mit angesetzten Speiseresten	30	-	68 °C	2	68 °C	ja	###
Intensiv	7	-	Sehr verschmutztes Geschirr mit angesetzten Speiseresten und normal verschmutzten Töpfen	30	-	70 °C	2	70 °C	ja	###
Spülgang (**)	8	-	Geschirr das "aufgefrischt" werden muß	-	-	-	1	65 °C	ja	###

Nur Vorspülen mit teilweiser Beladung.
Bei allen Spülprogrammen, außer Vorspülen, kann halbe Beladung gewählt werden.
(*) Referenzpunktfolge nach EN 50242
(**) Vor Beginn von Programm 8 bitte darauf achten, daß der Deckel des Spülmittelbehälters offen ist.
Wo angegeben, kann 'ohne Trocknung' (5%) gewählt werden. Sie verkürzen damit die Programmdauer und sparen Energie.

Programmbezeichnung
Symbol Geeignet für... Programmverlauf
Vorspülen	Vorspülen des Geschirrs.	Spülen, um angesetzte Speisereste zu vermeiden.
Empfindlich45 °C	Leicht verschmutztes Geschirrwie Gläser und Tassen.	Spülprogramm bei 45 °C: 1 x Spülen,Klarspüler-Spülgang bei 65 °C; Trocknung.
Schnell45 °C verschmutztes Geschirrohne angesetzte Speisereste.		Spülprogramm bei 45 °C; 2 x Spülen.
Normal65 °C	Normal verschmutztesGeschirr mit angesetztenSpeiseresten.	Vorspülen; Spülprogramm bei 65 °C; 1 x Spülen;Klarspüler-Spülgang bei 65 °C; Trocknung.
Täglich55 °C	Leicht verschmutztesGeschirr ohne angesetzteSpeiseresten.	Spülprogramm bei 55 °C; 1 x Spülen; Klarspüler-Spülgang bei 65 °C; Trocknung.
Bio55 °C	Leicht verschmutztesGeschirr mit angesetztenSpeiseresten.	Vorspülen; Spülprogramm bei 55 °C; 1 x Spülen;Klarspüler-Spülgang bei 65 °C; Trocknung.
Öko Bio55 °C	Leicht verschmutztesGeschirr mit angesetztenSpeiseresten.	Spülprogramm bei 55 °C; 1 x Spülen;Klarspüler-Spülgang bei 65 °C; Trocknung.
Stark68 °C	Normal verschmutztesGeschirr und Töpfe mitangesetzten Speiseresten.	Vorspülen; Spülprogramm bei 68 °C; 2 x Spülen;Klarspüler-Spülgang bei 65 °C; Trocknung.
Bio-plus68 °C	Normal verschmutztesGeschirr und Töpfe ohneangesetzten Speiseresten.	Vorspülen; Spülprogramm bei 68 °C; 2 x Spülen;Klarspüler-Spülgang bei 65 °C; Trocknung.
Intensiv70 °C	Sehr verschmutztes Geschirrmit angesetzten Speiserestenund normal verschmutztenTöpfen.	Vorspülen; Spülprogramm bei 70 °C; 2 x Spülen;Klarspüler-Spülgang bei 65 °C; Trocknung.
Spülgang	Geschirr, das "aufgefrischt"werden muß.	1 x Spülen; Klarspüler-Spülgang bei 65 °C; Trocknung.

Salz, Klarspülmittel, Spülmittel

Die Geschirrspülmaschine ist mit einer automatischen Wasserenthärtungsanlage ausgestattet, die dem Wasser bei Benutzung von Salz, das für Geschirrspülmaschinen geeignet ist, harte Bestandteile entzieht. Hartes Wasser hinterläßt auf dem trockenen Geschirr weiße Flecken; darüber hinaus verliert das Geschirr im Laufe der Zeit seinen Glanz. Das Gerät kann auf den Härtegrad des Leitungswassers Ihrer Wohnung und den damit zusammenhängenden Salzverbrauch eingestellt werden.

■ Die Maschine wurde im Werk auf den durchschnittlichen Härtegrad eingestellt.
Achten Sie darauf, daß Sie den Salzbehälter nach dem Nachfüllen mit Salz wieder gut schließen. Es ist wichtig, daß das Geschirrmaschinenspülmittel oder das Spülwasser nicht in den Salzbehälter gelangen können, da diese die Regeneriervorrichtung negativ beeinflussen. Die Garantie deckt eine derartige Störung nicht.

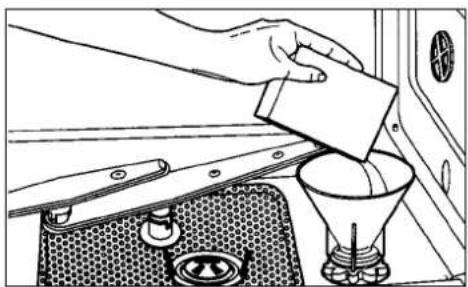

Salz nachfüllen

Benutzen Sie ausschließlich Salz, daß für Geschirrspülmaschinen, die für den Haushaltsgebrauch bestimmt sind geeignet ist. Wenn Sie Salztabletten benutzen, brauchen Sie das Reservoir nicht vollständig zu füllen. Benutzen Sie keinesfalls Küchensalz oder Industriesalz, da diese Salze nicht lösliche Bestandteile enthalten, die das Funktionieren der Wasserenthärtungsanlage im Laufe der Zeit nachteilig beeinflussen.

Salz nachfüllen, wenn das Salzanzeige-Symbol in der Blende aufleuchtet.

Der Salzbehälter befindet sich auf dem Boden der Geschirrspülmaschine. Schrauben Sie den Deckel des Salzbehälters, nachdem Sie zuerst den Unterkorb entfernt haben, entgegen den Uhrzeigersinn auf, und füllen Sie das Salz mit Hilfe des Trichters (der zusammen mit der Geschirrspülmaschine geliefert wird) ein (Abb. 3).
■ Entfernen Sie eventuelle Salzreste von dem Öffnungsrand des Salzbehälters, bevor Sie den Deckel wieder zuschrauben. Der Wasserenthärter kann ungefähr 1,7 kg Salz aufnehmen.
- Geben Sie bei dem ersten Spülvorgang gleichzeitig mit dem Salz auch 1 Liter Wasser in den Behälter.
Der Salzbehälter muß immer direkt vor einem Spülvorgang gefüllt werden. Auf diese Weise wird eine überlaufende Salzlösung immer sofort von dem Spülwasser entfernt. Längeres Vorhandensein von Salzlösungen kann Korrosion des Behälters verursachen.

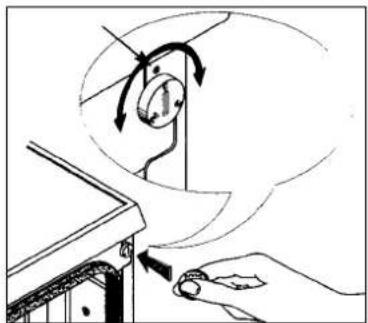

Einstellen des Wasserenthärters

In jedem Geschirrspüler befindet sich eine automatische Wasserenthärtungsanlage, die das Wasser enthärtet. In allen Modellen muß man zuerst die Tür öffnen, um die Einstellung zu erreichen.

• Im mänchen Modellen befindet sich diese oben an der rechten Seite (Abb. 4a);
• In andere Modellen ist diese innen im Behälter an der Ringschraube zu finden (Abb. 4b).

In beiden Fällen ist eine fünfstufige Einstellung möglich und kann mit einer Münze vorgenommen werden. Bevor man diese durchführt, sehen Sie in den gegebenen Tabellen nach, um den Referenzindex an der Einstellung mit der dem Wert zugeschriebenen Nummer in Übereinstimmung zu bringen.

Erkundigen Sie sich bei den Wasserwerken nach der Wasserhärte des Leitungswassers.

Klarspülmittel

A B C

Abb. 5

- Öffnen Sie das Glanzmittelreservoir (siehe Abb. 5) an der Innenseite der Tür neben dem Spülmittelbehälter.

Die Ausführung hängt vom Geschirrspülertyp ab: die Behälter funktionieren jedoch alle nach dem gleichen Prinzip.

• Deckel des Klarspülmittelreservoirs entgegen der Uhrzeigerrichtung durch Drehbewegungen lösen.
  Das Klarspülmittel in den Behälter gießen und diesen schließen. Der Behälter hat einen Fassungsraum von 140 cc.
• Überprüfen Sie ab und zu, ob noch genügend Klarspülmittel im Behälter ist. Der Wasserstandsmesser (A) befindet sich links oben im Deckel. Reservoir leer: ○. Reservoir voll: ●.
• Klarspülmittel nachfüllen, wenn das Klarspülmittel-Symbol in der Blende aufleuchtet.
• Sie können für jede Geschirrwäsche die richtige Menge Klarspüler einstellen. Drehen Sie dazu den Knopf (B) im Behälter auf den gewünschten Stand (C). Die Zahlen auf dem Knopf entsprechen der gewünschten Menge.
• Mehr Klarspüler (eine höhere Zahl wählen): Geschirr und Gläser sind matt oder haben Flecken durch eingetrocknete Tropfen.
• Weniger Klarspüler (eine niedrigere Zahl wählen): Geschirr und Gläser sind klebrig oder haben weiße Streifen.

Hinweis:

Das Klarspülmittelreservoir ist werkseitig auf eine durchschnittliche Menge voreingestellt.

Spülmittel

A max 6.5 x 3.2 T B C Abb. 6

In der Tür neben dem Glanzmittelreservoir befindet sich auch das Reservoir für das Spülmittel (siehe Abb. 6).

• Öffnen Sie den Deckel des Reservoirs, indem Sie auf den Knopf (A) drücken.
• Füllen Sie das Reservoir mit ca. 25 Gramm Spülmittel, befolgen Sie die Anweisungen des Spülmittelfabrikanten.
  ■ Wenn Sie das Programm "Super" wählen, ist folgendermaßen vorzugehen: Füllen Sie das Reservoir mit etwa 20 Gramm Spülmittel und den Behälter für den Vorspülgang mit ca 10 Gramm Spülmittel. Schließen Sie den Deckel.

Hinweis:

Der Reservedeckel öffnet sich während des Spülvorgangs automatisch, so daß das Spülmittel dem Wasser zugefügt wird. Bei Verwendung von Spültabletten – in einem Halter am Besteckkorb – muß der Behälter geschlossen sein.

Körbe

Der Geschirrspüler faßt zwölf Gedecke. Das untere Gestell ist für besonders stark verschmutztes Geschirr vorgesehen. Das obere Gestell ist für kleines und mittelgroßes Geschirr vorgesehen, wie zum Beispiel Gläser, Unterteller, Kaffee- und Teetassen und flache Schüsseln.

Halbe Füllmenge (sofern vorhanden)

Beim Geschirrspüler können Sie mit der halben Füllmenge arbeiten. Wenn Sie Das Programm "Halbe Füllmenge" einstellen, sparen Sie viel Wasser und Strom.

- Räumen Sie den oberen Korb ein und betätigen Sie die Taste.1Bei der Verwendung dieses Programmes darf sich kein Geschirr im unteren Korb befinden.

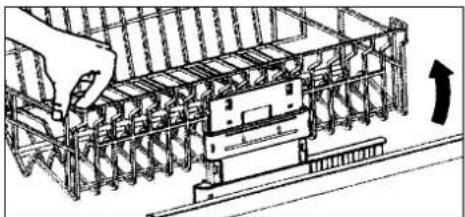

Aufhängung Oberkorb

Der Oberkorb kann auf zwei verschiedene Höhen, abhängig von der Höhe des Geschirrs gestellt werden. Die Maschine ist mit einem der folgenden Systeme ausgestattet:

■ Ziehen Sie den Korb ganz nach vorne und entfernen Sie die Schutzhaube auf der rechten Seite (siehe Abb. 7). Nehmen Sie den Korb heraus. Bringen Sie den anderen Radsatz in den Schienen an (siehe Abb. 8). Schieben Sie den Korb wieder in die Maschine und befestigen Sie die Schutzhaube.

■ Den Korb aus der Arretierung ziehen und auf der rechten Seite anheben, damit größere Teller in den unteren Korb gestellt werden können (siehe Abb. 9). Um zur Ausgangsposition zurückzukehren, den Korb wiederum herausziehen und den Ausrückhebel drücken (siehe Abb. 10).

Oberkorb: hohe Aufhängung

- Bei dieser Aufhängung ist der Korb geeignet für kleines und mittelgroßes Geschirr wie etwa Gläser, kleine Teller, Tassen, kleine Schüsseln und leichte, hitzefeste Kunststoffgegenstände.

Oberkorb: niedrige Aufhängung

In diesem Stand ist der Korb geeignet für große Teller, die nicht zu stark verschmutzt sind.

Das Einräumen des Oberkorbs

■ Teller mit der Oberseite nach vorne stellen.
■ Tassen und Schalen mit der Öffnung nach unten stellen.
- Auf der linken Seite des Korbes können Sie – auf zwei Ebenen – Tassen und Gläser einräumen. Sie können die oberen Trockengestelle hochklappen.

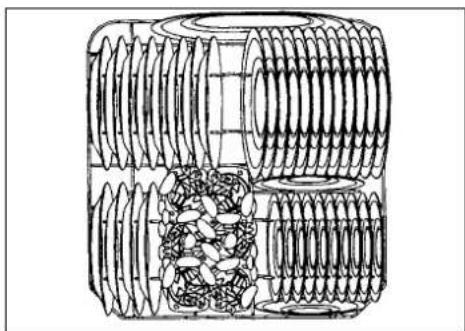

Anordnen des Geschirrs im Unterkorb (siehe Abb. 11)

• Der Unterkorb läßt sich – genau wie der Oberkorb – ganz herausziehen, wenn man die Türe vollständig öffnet.
  ■ Suppenteller, flache und Dessertteller, Töpfe, Deckel und Schüsseln in den Unterkorb stellen.
  ■ Teller mit der Oberseite nach vorne oder zur Mitte hin einräumen. Achten Sie darauf, daß zwischen den Tellern ein gewisser Abstand frei bleibt, damit Wasser hindurchfließen kann.
  Schüssel und Töpfe mit der Öffnung nach unten in den Korb stellen.

■ Die Tellergestelle können je nach Modell- ausführung umgeklappt werden (siehe Abb. 12).

Besteckkörbchen (siehe Abb. 13)

Das Besteckörbchen eignet sich für jedes Besteck.
In das Besteckkörbchen Messer, Gabeln und Löffel mit dem Griff nach unten einräumen. Überprüfen Sie vor jedem Spülgang, ob die Sprüharme nicht blockiert werden.
Für kleinere Beladungsmengen dient der klappbare Besteckkorb.

Der erste Spülgang (siehe Abb. 2a/2b)

■ Den Wasserhahn voll aufdrehen.
■ Die Tür öffnen. Die Bedienblende mit den Tasten ist jetzt sichtbar.
■ Auf der Bedienblende wird "PO" angezeigt, wenn kein Programm gewählt wurde.
- Drücken Sie die Programmwahltaste.
Das zuletzt gewählte Programm erscheint auf der Bedienblende. Durch wiederholten Druck der Taste erscheinen nacheinander die übrigen Programme (siehe die Programmwahltabelle auf Seiten 71 und 72).
- Bei Druck einer Taste ertönt ein Signal. Wenn kein Signal zu hören ist, kann über die betreffende Funktion nicht verfügt werden oder das Signal ist ausgeschaltet (siehe Seite 66 "Persönliche Vorzüge"). Wenn die Tür geschlossen wird, startet automatisch das Programm.

Programmende

Nach Beendigung des Programms schaltet sich der Geschirrspüler automatisch aus. Das Ende eines Programmes wird durch ein akustisches Signal angezeigt. Auf der Bedienblende erscheint "PO".
Der Geschirrspüler wird von Hand ausgeschaltet, wenn die Programmwahltaste ungefähr 3 Sekunden gedrückt gehalten wird, bis "PO" auf der Bedienblende erscheint. Schließen Sie dann die Tür.
Das Geschirr aus der Maschine nehmen. Bitte beachten:

– Das Geschirr kann sehr heiß sein;
– Zuerst das Geschirr aus dem unteren Korb herausnehmen. Wenn Sie mit dem Oberkorb beginnen, könnten Wassertropfen auf das Geschirr im Unterkorb fallen.

Programm unterbrechen

Die Tür vorsichtig öffnen, damit kein Wasser aus dem Gerät spritzt.
- Wenn die Maschine bereits aufgeheizt hat, die angelehnte Tür erst nach einige Minuten wieder schließen. Eventuelles extra Geschirr hinzufügen. - Warnung: Das Geschirr in der Maschine kan sehr heiß sein.

Extraprogramme (wenn vorhanden)

Verzögerung Programmbeginn

Je nach Ausführung des Geschirrspülers kann der Programmbeginn um wenigstens eine Stunde und höchstens neun Stunden verschoben werden.

Nach Einschaltung des Gerätes können Sie mit der Taste ☐ die gewünschte Einschaltzeit einstellen. Die bis zum Programmbeginn verbleibende Zeit wird auf der Bedienblende angezeigt. Die Zeitangabe verschwindet, wenn Sie fünf Sekunden lang keine Taste berühren oder eine andere Taste drücken. Drücken Sie einmal die Taste ☐ in die verbleibende Zeit sichtbar zu machen.

Sparprogramme

Ö-Taste

Mit der Ö-Taste können Sie die Temperatur der Programme 4-8 senken. Dies ist sehr energiesparend. Zudem wird die Programmdauer verkürzt.

Ohne Trocknung (Taste 🎩)

Mit dieser Taste schalten Sie die Nachtrocknung am Programmende aus. Das Geschirr trocknet ausschließlich durch die Eigenwärme.

Halbe Beladung (Taste)

Mit dieser Taste in gedrücktem Zustand wird nur das Geschirr im Oberkorb gespült. Den Besteckkorb können Sie rechts in den Oberkorb stellen. Der Unterkorb muß leer bleiben.

Fehlercodes

Auf dem Display können Fehlercodes erscheinen. Sie können die Fehleranzeigen durch Betätigung der Programmwahltaste auf den Anfangswert zurückstellen. Wenn die Fehleranzeige nicht erlischt, ist wie nachstehend angegeben zu verfahren.

Fehlercode

Code E1

Der Niveauschalter für das Wasserniveau funktioniert nicht.

Lösung

Dies kann eine vorübergehende Störung sein. Starten Sie das Gerät noch einmal. Wenn der gleiche Fehlercode auf der Bedienblende erscheint, ist der Kundendienst zu rufen.

Fehlercode

Code E5

Störung im Wasserzulauf. Prüfen Sie erst, ob: – der Wasserhahn offen ist; – das Sieb im Zulaufschlauch verstopft ist; – der Zulaufschlauch geknick ist.

Lösung

Schließen Sie die Tür. Das Programm fährt dort fort, wo es unterbrochen wurde. Sollte das Programm nicht weiterlaufen, stellen Sie das Gerät auf Niederdruck ein (siehe Seite 66). Wenn auch das nicht hilft, ist der Kundendienst zu rufen.

Code E2

Aqua-Stop wurde aktiviert.

Schalten Sie das Gerät am Hauptschalter aus. Schalten Sie das Gerät wieder ein und starten Sie das Programm erneut. Wenn die Anzeige wieder denselben Kode angibt, rufen Sie bitte den Kundendienst an.

Code E6

Heizen ohne Wasser.

Rufen Sie zur Behebung der Störung den Kundendienst an.

Code E7

Störung im Wasserablauf. Prüfen Sie erst, ob: – der Ablaufschlauch geknickt ist; – der Ablaufschlauch verstopft ist.

Schließen Sie die Tür. Das Programm fährt dort fort, wo es unterbrochen wurde. Sollte das Programm nicht weiterlaufen, ist der Kundendienst zu rufen.

Code E3

Störung im Heizkreis.

Schließen Sie den Wasserhahn und ziehen Sie den Netzstecker. Rufen Sie zur Behebung der Störung den Kundendienst an.

Dies kann eine vorübergehende Störung sein. Starten Sie das Gerät noch einmal. Wenn der gleiche Fehlercode auf der Bedienblende erscheint, ist der Kundendienst zu rufen.

Code E8

Störung beim Lesen des Speichers.

Schalten Sie das Gerät aus und gleich wieder ein.

Code E9

Code für die Timer-Einstellung durch den Kundendienst.

Code E4

Thermostatstörung.

Dies kann eine vorübergehende Störung sein. Starten Sie das Gerät noch einmal. Wenn der gleiche Fehlercode auf der Bedienblende erscheint, ist der Kundendienst zu rufen.

Störungen selbst beheben

Sollte der Geschirrspüler nicht wunschgemäß funktionieren, versuchen Sie bitte zuerst, die Störung anhand der unterstehenden Tabelle selbst zu beheben. Oft sind es Kleinigkeiten die Störungen verursachen.

Das Programm beginnt nicht

Ursache Lösung

Stecker nicht in der Stecker in die Steckdose Steckdose. stecken.

Türe nicht gut

Türe schließen.

geschlossen.

Sicherung im Im Zählerschrank Zählerschrank defekt nachseher

Kein Wasser in der Maschine

Ursache Lösung

Wasserhahn nicht offen. Wasserhahn öffnen.

Knick im Zufuhrschlauch. Achten Sie darauf, daß der Zufuhrschlauch "frei" aufgehängt ist.

In dem Abflußschlauch Den Deckel entfernen. oder in dem Abflußanschluß an dem Siphon befindet sich noch ein Verschlußdeckel.

Programm läuft nicht weiter

Ursache Lösung

Wasserhahn nicht ganz Wasserhahn ganz offen. aufdrehen.

Der Filter im Wasserhahn Den Wasserhahnfilter ist verstopft. reinigen.

Der Geruchsverschluß Geruchsverschluß ist nicht entfernd. entfernen.

Das Geschirr ist nicht sauber

Ursache Lösung

Falsches Programm. Wählen Sie das richtige Programm.

Sprüharme sind blockiert.

Die Sprüharme müssen sich ungehindert drehen können. Sehen Sie nach, ob das Geschirr gut angeordnet ist. Reinigen Sie die Filter.

Falsche Dosierung

Spülmittel.

Passen Sie die

Spülmittelmenge an. Sehen Sie nach, ob genügend Salz im Behälter ist. Achten Sie darauf, daß der Salzbehälter auf die Wasserhärte eingestellt ist.

Das Geschirr ist nicht trocken und glänzt nicht

Ursache Lösung

Verkehrtes Spülmittel.

Benutzen Sie ein gutes Spülmittel.

Falsche Dosierung.

Verwenden Sie mehr Spülmittel.

Weiße Flecken oder Streifen auf dem Geschirr

Ursache Lösung

Falsche Dosierung.

Verwenden Sie weniger Spülmittel.

Eingetrocknete Wassertropfen auf dem Geschirr

Ursache Lösung

Falsche Dosierung.

Verwenden Sie mehr Klarspülmittel.

Reinigen

Der Geschirrspüler muß spannungslos sein (siehe auch Seite 68).

Sprüharme

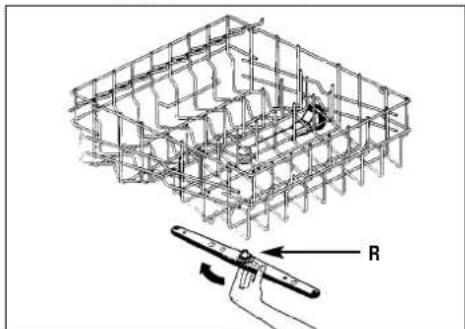

Den oberen Sprüharm durch Lösen der Sicherung (R) (siehe Abb. 14) herausnehmen.

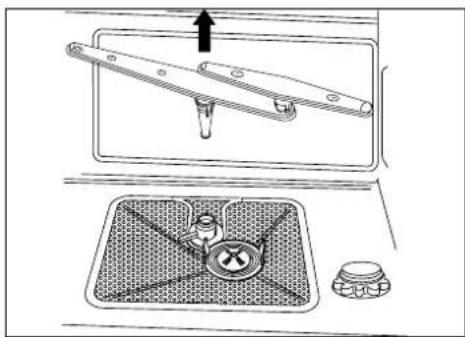

■ Nehmen Sie den unteren Sprüharm heraus, indem Sie diesen senkrecht nach oben ziehen (siehe Abb. 15).

Spülen Sie die Sprüharme unter fließendem Wasser aus. Die gereinigten Sprüharme in umgekehrter Reihenfolge wieder einsetzen.

Edelstahl Filter (siehe Abb. 16a, 16b, 16c, 16d)

■ Den unteren Sprüharm entfernen.

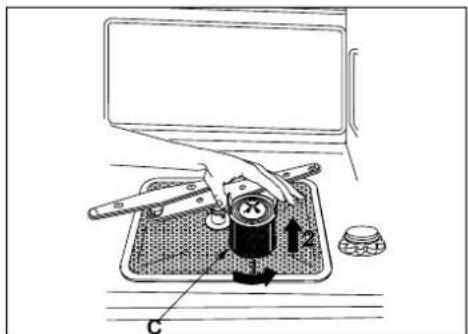

■ Die Filtergruppe (C) entfernen. Die Lippen leicht zusammendrücken und die Filtergruppe linksdrehend lösen (1). Nehmen Sie den Filtersatz senkrecht heraus (2) (siehe Abb. 16a).
Das Mikrofilter (D) herausnehmen. Dieses von unten her aus dem Gehäuse drücken (siehe Abb. 16b).
Das Sieb (F) herausnehmen. Das Sieb gerade aus dem Filtergehäuse herausziehen (siehe Abb. 16c).
Das große Sieb (G) herausnehmen (siehe Abb. 16d).
■ Die Siebe F und G mit einer Bürste unter fließendem Wasser reinigen.
■ Die Filtergruppe in umgekehrter Reihenfolge montieren.

Installation

Elektrischer Anschluß

230 V -50 Hz.

Allgemeines

Wenn das Gerät nicht mit einem Anschlußkabel mit Stecker ausgestattet ist, ist es ausschließlich von einem Fachman an das Lichtnetz anzuschließen.

Beachten Sie:

Auf dem Schild mit elektrischen Angaben wird der Anschlußwert und die erforderliche Netzspannung angegeben. Das Anschließen des Gerätes hat nach den örtlich und national geltenden Vorschriften zu erfolgen.

Bei einer spezifizierten Leistung von mehr als 3 kW ist eine Steckdose zu benutzen, die für eine Stromstärke von mehr als 13 A geeignet ist.

Technische Daten
Anschlußwert kW siehe Typenschild

Maßen:
Max. Höhe	mm	870
Min. Höhe mm 820
Breite mm 596
Tiefe mm 550

Türblende:

Max. Höhe mm 720

Min. Höhe mm 650

Tiefe mm 598

Sockel:

Max. Höhe mm 170

Min. Höhe mm 100

Was Sie sonst noch beachten sollten

Wasserhahn, Abfluß und geerdeter Stecker/Steckdose müssen so montiert sein, daß sie bequem zu erreichen sind.
- Achten Sie darauf, daß die Blende abgenommen werden kann. Bei eventuellen Wartungs- und Reparaturarbeiten muß man den Geschirrspüler aus der Einbaunische nach vorne ziehen können.
■ Zufuhrschlauch und Aqua-Stop mittels 3/4" Schraubanschluß an einen selbstbelüfteten Wasserhahn anschließen. Achten Sie darauf, daß in einer neu installierten Wasserleitung keine Schmutzreste zurückbleiben.
Der Geschirrspüler kann an einen Kalt- oder Warmwasserhahn (max. 60 °C) angeschlossen werden. Wenn Sie den Geschirrspüler an einen Warmwasserhahn anschließen, verringert sich die Programmzeit um ungefähr zwanzig Minuten. Der Geschirrspüler wäscht dann allerdings weniger zweckmäßig, denn das 45 °C-Programm wird bei einer etwas höheren Temperatur ausgeführt.
- Keine Löcher in die Türe oder Seitenwände bohren. Das könnte zu einer irreparablen Beschädigung des Geschirrspülers führen.

Einbau

Befestigen Sie die Stellfüße mit den Kontramuttern unter die Seitenblenden der Maschine.

Die Höhe abstellen

Mit Hilfe verstellbarer Füße kann die Höhe des Geschirrspülers von 820 bis 870 mm eingestellt werden. Messen Sie zuvor die genaue Höhe der Einbaunische. Wenn die Maschine an der Rückseite mit einem zentralen Stellfuß ausgeführt ist, dann ist dieser von der Vorderseite aus auf die richtige Höhe einzustellen.

– Es ist zu empfehlen, den Geschirrspüler auf einen Spezialboden zu stellen. Ein Küchenfachmann kann Sie diesbezüglich beraten.

Montage

Montage Türplatte (siehe Abb. 17)

■ Die Schablone auf die Innenseite der Türplatte legen. Die Oberseite der Schablone entspricht der Oberseite der Türplatte. Die Schablone an der linken und rechten Seite mit Hilfe der vertikalen Meßstreifen zentrieren.
■ Die auf der Schablone angegebenen Bohrmarkierungen auf die Tür übertragen.
- Wenn die Türblende von massivem Holz ist, bitte die Löcher mit einem Bohrer von 2 mm (12 mm tief) vorbohren.

Bitte beachten:

Achten Sie bitte auf eventuelle Unterschiede in der Plattenstärke (eingefräste Vertiefungen oder Schrägkanten).

■ Montieren Sie das Befestigungsmaterial auf der Tür wie es auf der Schablone angegeben ist.

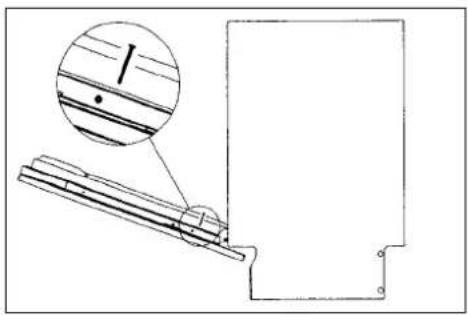

Die Platte an der Tür des Geschirrspülers befestigen, indem Sie die oberen Stifte (Abb. 18a) in die Rillen der Gerätetür drücken. Schieben Sie die Türverkleidung etwas hoch und verschrauben Sie diese von innen aus, wie in Abb. 18b angegeben.

Abstellen der Federspannung (siehe Abb. 19)

■ Die Türe ist standardgemäß auf die niedrigste Federspannung eingestellt.
- Erhöhen Sie die Federspannung, indem Sie die beiden Stellschrauben mit einem Schraubenzieher im Uhrzeigersinn drehen. Die Federspannung stimmt, wenn die Tür in geöffnetem Zustand im Gleichgewicht ist.

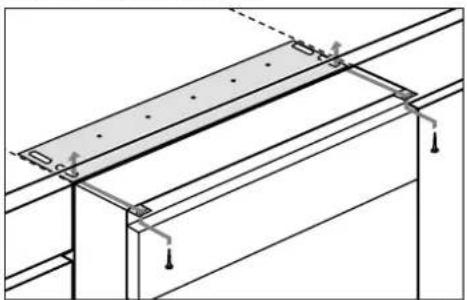

Aufstellen (siehe Abb. 20)

Wenn Sie den Geschirrspüler einbauen, achten Sie darauf, daß die Schläuche nicht geknickt oder flachgedrückt werden.

■ Befestigen Sie die mitgelieferte Metallplatte an der Unterseite der Arbeitsplatte.
■ Den Geschirrspüler horizontal ausrichten.
■ Befestigen Sie die Spülmaschine an der Arbeitsplatte.
■ Bringen Sie die unterste Blende an.
- Öffnen Sie vorsichtig die Tür der Spülmaschine und kontrollieren Sie, ob sie auch nicht an die untere Blende anstößt.
■ Wenn dies der Fall ist, markieren Sie den Teil der Blende, der entfernt werden muß. Zwischen Tür und Blende sollte ein Spielraum von drei Millimeter sein.
- Die Sägeöffnung der Blende wasserdicht machen – zum Beispiel mit Lack – und die Blende wieder montieren.

Was Sie sonst noch beachten sollten

Der Spielraum rundum den Geschirrspüler sollte maximal drei Millimeter betragen. Bei größerem Spielraum besteht die Möglichkeit, daß elektrische Teile der Maschine mit dem Umbau in Berührung kommen.

Wasserabfluß

Das Abflußrohr muß mit einem Siphon versehen sein. Das Abflußrohr muß frei im Abflußslach hängen. Den Abflußslach darf also nicht abgedicht werden.
■ Den Abflußschlauch auf maximal 80 cm Höhe aufhängen. Die Mindesthöhe ist 32 cm.

Aquastop

Das Aqua-Stop-System ist im Gerät integriert.
Das System blockiert den Wasserzulauf bei innerliche Undichtigkeiten. In diesem Fall ist der Wasserhahn zu schließen und zu überprüfen, warum das System den Wasserzulauf blockiert hat. Bitte mit dem Installateur oder Kundendienst Kontakt aufnehmen.

Beseitigung von Verpackung und Gerät

Die Verpackung des Geräts ist recyclebar. Als Verpackungsmaterial werden gebraucht:

• Karton
  – Polyethylenfolie (PE)
  – FCKW-freies Polystyrol (PS-Hardschaum)

Diese Materialien sind auf umweltgerechte und den jeweiligen kommunalen Vorschriften entsprechende Weise zu beseitigen.

Die Gemeinde kann Sie auch über die umweltgerechte Beseitigung on ausrangierten Haushaltsgeräten beraten.
