GEBRUIKSAANWIJZING GVW865 Pelgrim

Handleiding Vaatwasmachine geïntegreerd

Doelmatig en Stijlvol

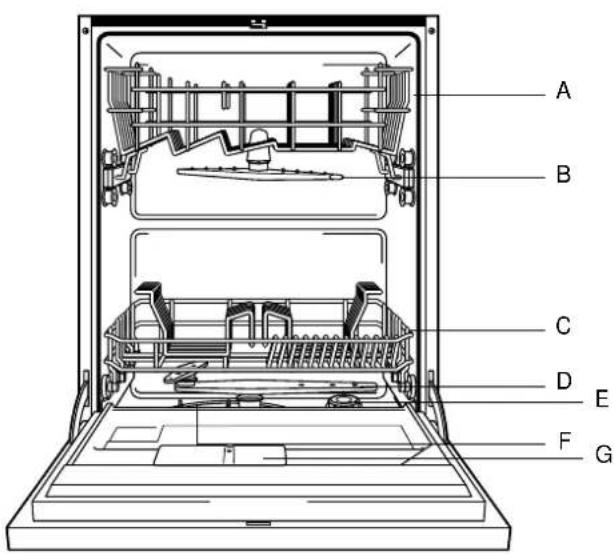

Toestelinformatie A en B (fig. 1)

A – bovenkorf

B – sproeiarm boven

C – onderkorf

D – sproeiarm onder

E – zoutreservoir

F - zeef

G – reservoir voor zeep en glansmiddel

Persoonlijke voorkeuren

Geluidssignaal

Wanneer u op een toets drukt hoort u een signaal. U kunt dit signaal uitschakelen.

■ Druk tegelijk op de toetsen en.

Druk op de -toets totdat het symbool in het display verschijnt.

Schakel met de foets het geluidssignaal uit ( in het display zichtbaar) of in ( in het display zichtbaar).

Bedieningspaneel (fig. 2a en 2b)

A – informatiedisplay

C – toets instelbare starttijd - tot 9 uur

D – toets ECO (indien van toepassing)

E – toets nadrogen (indien van toepassing)

F – toets halve lading (indien van toepassing)

G – programma-overzicht

H – hoofdschakelaar

Waterdruk

U kunt de waterdruk in de vaatwasser aanpassen aan de druk van het toevoerwater.

■ Druk tegelijk op de toetsen erf.

Druk op de -toets totdat het symbool in het display verschijnt.

Schakel met de foets om van normaal (in het display zichtbaar) naar lage druk (in het display zichtbaar).

Codes informatiedisplay

In het informatiedisplay kunnen de volgende meldingen verschijnen:

1 – weergave ingestelde programma / uitgestelde tijd voor aanvang van het programma / foutcode.
2 - indicatie uitgestelde starttijd. Het symbool licht op als de instelbare starttijd geactiveerd is.
3 - glansmiddel indicatie. Het symbool licht op als het glansmiddelreservoir bijgevuld moet worden.
4 – zoutindicatie. Het symbool licht op als de zoutreservoir bijgevuld moet worden.
5 – indicatie spaarprogramma. Het symbool licht op als het spaarprogramma geselecteerd is.

Introductie

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energie te besparen.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Inhoud NL

■ Introductie .... 1

■ Veiligheid 2 - 4

Vóór het eerste gebruik .... 2

Waarop u moet letten .... 3

Bediening 5 - 6

Programma-overzicht 5

Verklaring programma 6

■ Toepassing 7 - 13

Zout, glansmiddel en wasmiddel ..... 7

Korven 10 - 11

De eerste was 12

Extra programma's 12

■ Storingen 13 - 14

Foutcodes 13

Storingen zelf verhelpen 14

■ Onderhoud 15 - 16

Reinigen 15

■ Installatie 16 - 17

■ Montage 17 - 19

■ Afvoeren verpakking en toestel ..... 20

Dit toestel voldoet aan de geldende CE-richtlijnen.

Vóór het eerste gebruik

• Dit toestel mag alleen door een erkend installateur worden aangesloten (zie elektrische aansluiting).
• Gebruik het toestel niet als het tijdens het transport is beschadigd; neem contact op met uw dealer.
• Het toestel is alleen geschikt voor huishoudelijk gebruik en voor de aangegeven doeleinden.
• Gebruik het toestel niet als u natte handen heeft of op blote voeten staat.
  ■ Houd verpakkingsmateriaal, zoals plastic zakken, polystyreen en hout buiten het bereik van kinderen.
  ■ Houd afwasmiddelen buiten het bereik van kinderen. Houd kinderen uit de buurt van het toestel; het is geen speelgoed.
  ■ Maak het toestel spanningsloos voordat met reparatie of schoonmaken wordt gestart. Bij voorkeur door de stekker uit het stopcontact te halen of de schakelaar in de meterkast op nul te zetten.
  ■ Gebruik geen verlengsnoer.
  ■ Reinig nooit elektrische apparaten in de vaatwasmachine.

■ Plaats geen plastic vaatwerk op het verwarmingselement. Plastic voorwerpen kunnen smelten
- Gebruik geen wasmiddelen die fosfaten en chloorbleekmiddelen bevatten.
■ Voorkom kalkaanslag door regelmatig regenereerzout bij te vullen. Gebruik alleen speciaal zout voor vaatwasmachines.
■ Vul het glansmiddel-, wasmiddel- of zoutbakje nooit met oplosmiddelen zoals wasbenzine, terpentine of alcohol. Een explosie kan het gevolg zijn.

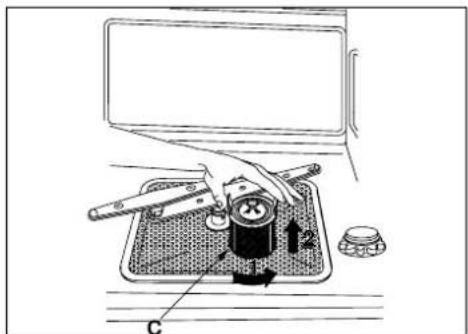

■ Controleer sproeiarmen en filtergedeelte regelmatig op verontreinigingen.
- Gebruik de vaatwasmachine nooit zonder de filters.
- Nooit op een geopende deur zitten of staan. De deur kan ontzet raken of de vaatwasmachine kan naar voren kantelen.
■ Raak tijdens, of direct na beëindiging van het wasprogramma het verwarmingselement niet aan.

Waar u op moet letten

Voordat u vaat in de machine plaatst

■ Verwijder eerst voedselresten. Hiermee voorkomt u verstopping.
■ Potten en pannen die erg vuil zijn eerst in de week zetten.

Milieutips

• Spaar het gebruikte vaatwerk op en was pas af wanneer één (bij "halve lading" mogelijkheid) of beide korven geheel gevuld zijn.
• Kies steeds het programma dat het meest geschikt is voor de verontreinigingsgraad van uw vaat.
  ■ Maak geen, of zo weinig mogelijk, gebruik van het voorspoelprogramma.
• Sluit de machine indien mogelijk aan op een warmwaterinstallatie met een maximumtemperatuur van 60 °C.

Porselein

Niet geschikt:

Alle soorten porselein waarbij een voelbare opdruk of rand te zien is.

Let ook op de vorm van het porselein.

Klokvormige kopjes breken sneller dan rechtvormige kopjes.

Plaats in geen geval poreus aardewerk in de vaatwasmachine.

Wel geschikt:

Porselein dat bij 700/800 °C is gebakken.

Gebruik hierbij niet teveel spoelmiddel om

schade te voorkomen. Enkel wit of uni- gekleurd porselein dat bij 1200/1300 °C is gebakken is geheel vaatwasserbestendig.

Glas

Niet geschikt:

Kristal en mondgeblazen glaswerk; glas met een ingebrande opdruk of een goudrandje.

Wel geschikt:

Al het overige glaswerk.

Bestek

Niet geschikt:

Bestek waarbij het handvat is gemaakt van hout, aardewerk of porselein. De kans op barsten is groot. Dit gevaar bestaat overigens voor alle houten voorwerpen die in een machine gewassen worden.

Bestek gemaakt van chroomstaal is minder geschikt om in de machine af te wassen. Bij dit bestek kan corrosie (roest) ontstaan.

Wel geschikt:

Bestek gemaakt van chroomnikkelstaal 18/10.

Dit kwalitatief hoogwaardige bestek is roestvrij en bestand tegen de inwerking van zuren. Echter, het lemmert van een mes kan van ander materiaal gemaakt zijn. Let hier op.

Zilver of verzilverd bestek is ook vaatwasserbestendig. Het gebruikte spoelmiddel mag in dit geval geen citroenzuur bevatten, aangezien dit het zilver aantast. Ook kunnen bij regelmatig wassen in de machine krasjes ontstaan.

Let op:

U hebt langer plezier van bestek èn vaatwasser wanneer u de volgende tips ter harte neemt:

• Na gebruik het bestek – met name messen – afspoelen onder de kraan. Hiermee voorkomt u inwerking door zouten zuurbevattende etensresten.
  ■ Messen, vorken en lepels altijd met het heeft naar beneden in de afwasmachine zetten.
• Chroomnikkelstaal-bestek en chroomstaalbestek niet bij elkaar in de machine zetten. U loopt anders de kans dat "roestbesmetting" plaatsvindt.
  ■ Haal bestek na afloop van het spoel-programma meteen uit de machine en wrijf het na. Laat bestek nooit vochtig in de machine staan.
• Verzilverd en roestvrijstalen bestek nooit samen in één korf plaatsen.
  ■ Zilveren bestek mag nooit met aluminium in aanraking komen, aangezien dit het zilver kan beschadigen.
• Kunststof handgrepen van pannen kunnen dof worden.

En verder...

■ Voorwerpen van kunststof moeten hittebestendig zijn.
- Aluminium pannen, vaatwerk en verschillende glassoorten kunnen verkleuren na vele malen afwassen. Bepaalde decoraties kunnen verbleken.
- Let op de aanduiding "Geschikt voor vaatwasser" bij geglazuurd aardewerk.
- Let, bij de aankoop van nieuw serviesgoed, op vormen die geschikt zijn voor de vaat-wasmachine. Zoals rechte gladde wanden, grote openingen, geen al te diepe holten, vaatbestendige decoraties, bestek en aardewerk.

Bediening

Pelgrim P ① 1 2 3 4 5 6 7 8

Programma-overzicht
programma keuze- E- geschiktknop toets voor middel voorwas hoo#dwas spoelen spoelen drogen drogen
Koud spoelen 1 -			pannen en borden	-	koud	-	-	-	-	-
Delicaat	2 -		licht vervuilde vaat	25	-	45 °C	1	65 °C	ja	###
Glaswerk	2 E		licht vervuilde vaat, zoals glazen en kopjes	25	-	45 °C	1	55 °C	ja	###
Snel	3 -		licht en gemiddeld vuile vaat zonder aangekoekte etensresten	25	-	45 °C	2	-	-	-
Normaal	4 -		normaal vuile vaat met aangekoekte etensresten	30	koud	65 °C	1	65 °C	ja	###
Dagelijks	4 E		licht vuile vaat zonder aangekoekte etensresten	30	-	65 °C	1	65 °C	ja	###
Bio	5 -		licht vuile vaat met aangekoekte etensresten	30	koud	55 °C	1	65 °C	ja	###
Eco Bio (*)	5 E		licht vuile vaat met aangekoekte etensresten	30	-	55 °C	1	65 °C	ja	###
Sterk	6 -		zeer vuile vaat met aangekoekte etensresten en normaal vuile pannen	30	koud	68 °C	2	68 °C	ja	###
Bio-plus (zonder voorwas)	6 E		normaal vuile vaat met aangekoekte etensresten	30	-	68 °C	2	68 °C	ja	###
Intensief	7 -		zeer vuile vaat met aangekoekte etensresten en normaal vuile pannen	30	-	70 °C	2	70 °C	ja	###
Spoeling (**)	8 -		vaat die 'opgefrist' moet worden	-	-	-	1	65 °C	ja	###

Alleen voorspoelen met gedeeltelijke belading.

U kunt bij alle programma's afwassen met "halve belading" (1/2), behalve bij voorspoelen.

(*) Referentiecyclus overeenkomstig norm EN 50242

(**) Voordat u programma 8 start moet u zich ervan vergewissen dat het klepje van het wasmiddelreservoir open is.

Waar aangegeven, is het mogelijk "zonder drogen" (§§) te selecteren. U verkort dan het programma en bespaart energie.

Verklaring van het programma
Symbool Geschikt voor... Programmaverloop
Koud spoelen	Vooraf spoelen van het Spoelen vaatwerk. opdrogen van eten sresten.	ten ter voorkoming van het
Delicaat Licht vervuilde vaat, zoals Wasprogramma bij 45 °C; 1x spoelen; glansmiddel-45 °C glazen en kopjes. spoeling bij 65 °C drogen.
Snel Licht en gemiddeld vuile Wasprogr. bij 45 °C; 2x spoelen.45 °C vaat zonder aangekoekte etensresten.
Normaal 65 °C	Normaal vuile vaat met aangekoekte etensresten.	Voorwas; wasprogr. bij 65 °C; 1x spoelen; glans-middelspoeling bij 65 °C; drogen.
Dagelijks Licht vuile vaat zonder Wasprogramma bij 55 °C; 1x spoelen; glansmiddel-55 °C aangekoekte etensresten. spoeling bij 65 °C; drogen.
Bio 55 °C	Licht vuile vaat met aangekoekte etensresten.	Voorwas; wasprogr. bij 55 °C; 1x spoelen; glans-middelspoeling bij 65 °C; drogen.
Eco Bio 55 °C aangekoekte etensresten. spoeling bij 65 °C; drogen.
Sterk 68 °C	Normaal vuile vaat en pannen met aangekoekte etensresten.	Voorwas; wasprogr. bij 68 °C; 2x spoelen;glansmiddelspoeling bij 65 °C; drogen.
Bio-plus 68 °C	Normaal vuile vaat en pannen zonder aangekoekte etensresten.	Voorwas; wasprogr. bij 68 °C; 2x spoelen;glansmiddelspoeling bij 68 °C; drogen.
Intensief 70 °C	Zeer vuile vaat met aan-gekoekte etensresten en normaal vuile pannen	Voorwas; wasprogr. bij 70 °C; 2x spoelen;glansmiddelspoeling bij 65 °C; drogen.
Spoeling	Vaat die “opgefrist” moet worden.	1x spoelen; glansmiddelspoeling bij 65 °C; drogen.

Zout, glansmiddel en wasmiddel

De vaatwasmachine is uitgerust met een automatische waterontharder die, bij gebruik van zout dat geschikt is voor vaatwas-machines, harde bestanddelen aan het water onttrekt.

Hard water laat op de droge vaat witte vlekken achter; bovendien wordt de vaat na verloop van tijd dof. Het apparaat kan worden afgesteld overeenkomstig de hardheidsgraad van kraanwater in uw woning en het daarmee samenhangende zoutverbruik.

- Bij het verlaten van de fabriek is de machine afgesteld op een gemiddelde hardheidsgraad.

- Let erop dat u na het bijvullen van het zout het zoutreservoir weer goed afsluit. Het is belangrijk dat het afwasmiddel of het waswater niet in het zoutreservoir kunnen lopen, daar deze het functioneren van de regeneratie-inrichting negatief kunnen beïnvloeden. De garantie dekt een dergelijke storing niet.

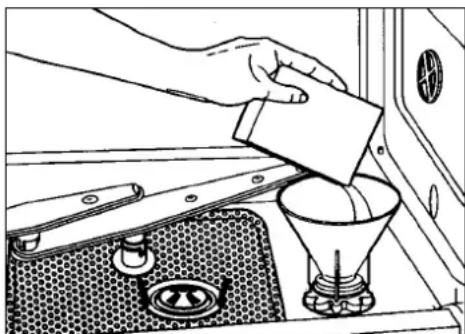

Zout bijvullen

Gebruik alleen zout dat geschikt is voor vaatwasmachines voor huishoudelijk gebruik. Indien u gebruik maakt van zoutpastilles moet u het reservoir niet helemaal vullen.

Gebruik in geen geval keukenzout of industrieel zout, daar deze niet oplosbare bestanddelen bevatten, die na verloop van tijd het functioneren van de wateronthardings-installatie nadelig kunnen beïnvloeden. Vul het zout bij als het zoutindicatie-symbol op het informatiedisplay oplicht.

• Het zoutreservoir bevindt zich op de bodem van de vaatwasmachine. Draai, na eerst het onderrek te hebben verwijderd, de dop van het reservoir tegen de richting van de klok in los en giet het zout erin met behulp van de trechter die bij de vaatwasmachine is geleverd (fig. 3).
  ■ Verwijder eventuele zoutresten op de rand van de opening van het reservoir voordat u de dop weer vastdraait. De waterontharder kan ongeveer 1,7 kg zout bevatten.
  ■ Giet bij het eerste wasprogramma tegelijk met het zout ook 1 liter water in het reservoir.
• Het zoutreservoir moet altijd direct voor een wasprogramma worden gevuld. Op deze manier wordt de overlopende zoutoplossing altijd gelijk door het waswater verwijderd. De langdurige aanwezigheid van zoutoplossingen kan corrosie van de bak veroorzaken.

Afstelling van de waterontharder

De vaatwasmachines zijn uitgerust met een inrichting die op de hardheidsgraad van het kraanwater kan worden afgestemd. Al naar gelang de modellen kan de instelling zijn:

Type A: de inrichting zit, na het openen van de deur, in de rechterbovenhoek en kan met behulp van een munt worden afgesteld (fig. 4a);

Type B: aan de binnenzijde van de plastic ring op de rechter zijkant in de vaatwasser (fig. 4a) en maakt een gelijkmatige regeling vanaf het minimum 1 tot het maximum 5 mogelijk.

Raadpleeg voor het instellen van de waterontharder onderstaande tabellen en zet het nummer van het gekozen niveau (1, 2 ...) op het referentieteken.

Informeer bij het waterleidingbedrijf naar de hardheid van het leidingwater.

Glansmiddel

A B C

fig. 5

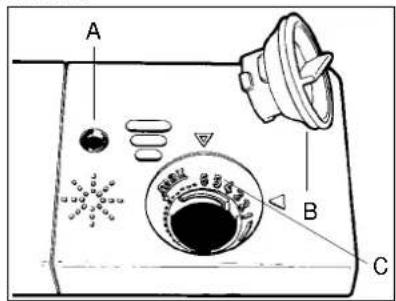

- Open het glansmiddelreservoir (zie fig. 5) aan de binnenkant van de deur naast het afwasmiddelbakje.

De uitvoering is afhankelijk van het type vaatwasser; de reservoirs werken allen volgens hetzelfde principe.

• Deksel van het glansmiddelreservoir – tegen de wijzers van de klok in – losdraaien.
  ■ Giet glansmiddel in het reservoir en sluit het weer. Het reservoir heeft een inhoud van 140 cc.
• Controleer het peil van het glansmiddel af en toe. Het peilglas (A) bevindt zich linksboven het deksel. Reservoir leeg: ○ . Reservoir vol: ● .
• Vul het glansmiddel bij als het glansmiddelindicatie-symbool op het informatiedisplay oplicht.
• De juiste hoeveelheid glansmiddel per wasbeurt is instelbaar. Draai de knop (B) in het reservoir op de gewenste stand (C). De dosis glansspoelmiddel staat in verhouding tot de nummers op de knop.

- Dosis verhogen (hoger getal kiezen): Gewassen vaatwerk is mat of vlekkerig door opgedroogde druppels.

– Dosis verlagen (lager getal kiezen): Gewassen aardewerk is kleverig of heeft witachtige strepen.

Opmerking:

Het glansmiddelreservoir is standaard afgesteld op een gemiddelde dosis.

Wasmiddel

A B C max 6.5 x 3.7

fig. 6

In de deur, naast het glansmiddelreservoir, bevindt zich ook het reservoir voor het afwasmiddel (zie fig. 6).

■ Druk op knop A om het deksel van het wasmiddelreservoir te openen.
■ Vul het reservoir (B) met circa 25 gram wasmiddel. Volg hierbij de aanwijzingen van de wasmiddelenproducent.
- Wanneer u het "super" programma kiest, handel dan als volgt: Vul het reservoir voor het wasmiddel (B) met circa 20 gram en het reservoir voor het voorwasmiddel (C) met ca. 10 gram. Sluit het deksel.

Opmerking:

Tijdens de was wordt het reservoirdeksel automatisch geopend om het wasmiddel aan het water toe te voegen.

Bij gebruik van wastabletten – in een houder aan het bestekmandje – dient het reservoir gesloten te zijn.

Korven

De vaatwasmachine heeft een capaciteit van twaalf couverts. Het onderste rek is bestemd voor vaat die extra vuil is. Het bovenste rek is bestemd voor kleine en middelgrote vaat, zoals glazen, kleine bordjes, koffie- en theekopjes en lage schalen.

Halve lading (indien aanwezig)

Bij de vaatwasmachine hebt u de mogelijkheid met halve belading te werken. Door gebruik te maken van het "halve lading" programma bereikt u een aanzienlijke besparing op water en elektriciteit.

- Vul de bovenste korf en druk de toels in. Er mag bij gebruik van het programma geen vaat in de onderste korf staan.

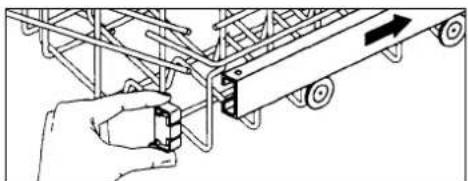

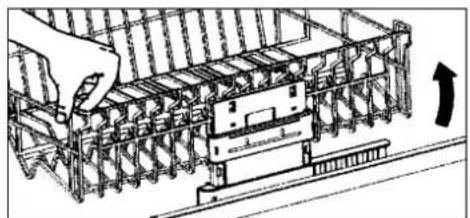

Hoogte-instelling bovenkorf

De bovenkorf kan op twee verschillende hoogten geplaatst worden, afhankelijk van de hoogte van het vaatwerk. De machine is voorzien van één van de volgende systemen:

- Trek de korf helemaal naar voren en verwijder het afdekkapje aan de rechterzijde (zie fig. 7). Verwijder de korf. Plaats het andere stel wieltjes in de rails (zie fig. 8). Duw de korf weer in de machine en plaats het afdekkapje terug.

- Trek de korf naar voren. Trek de rechter zijkant omhoog (zie fig. 9). Zet de korf weer in de lage positie door deze eerst naar voren te trekken. Duw vervolgens op de deblokkeerknop (zie fig. 10).

Bovenkorf in hoge positie

In deze stand is de korf is geschikt voor klein en middelgroot vaatwerk, zoals glazen, kleine bordjes, kopjes, kommetjes en lichte plastic voorwerpen die tegen hitte bestand zijn.

Bovenkorf in lage positie

In deze stand is de korf geschikt voor (niet al te vuile) grote borden.

Beladen van de bovenkorf

• Borden met de bovenkant naar voren plaatsen.
  ■ Kopjes en bakjes met de opening naar beneden plaatsen.
• Aan de linkerkant van de korf kunt u – op twee niveaus – kopjes en glazen plaatsen. U kunt de bovenste afdruiprekjes omhoog klappen.

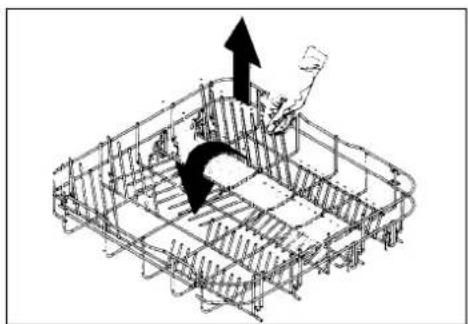

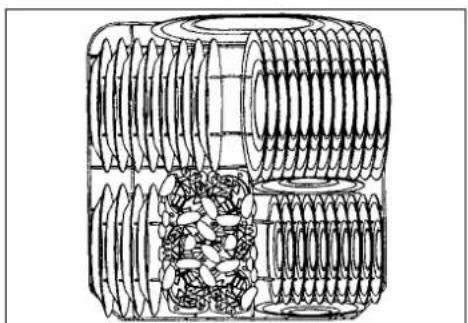

Beladen van de onderkorf (zie fig. 11)

• De onderkorf kan – net als de bovenkorf – helemaal uitgetrokken worden door eerst de deur geheel te openen.
  ■ Plaats soep-, platte en dessertborden, pannen, deksels en schotels in de onderkorf.
• Borden met de bovenkant naar voren, of naar het midden, plaatsen. Zorg ervoor dat er altijd ruimte tussen de borden overblijft, zodat het water er vrij langs kan stromen.
• Kommen en pannen met de opening naar beneden plaatsen.

■ De bordenrekken kunnen afhankelijk van de uitvoering worden omgeklapt (zie fig. 12).

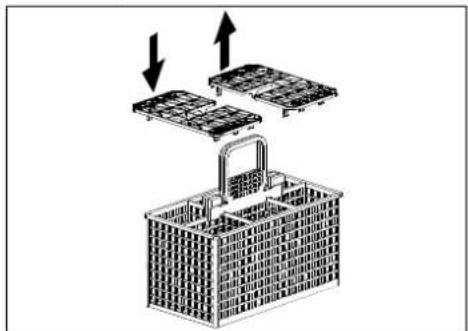

Bestekmandje (zie fig. 13)

• Het bestekmandje is geschikt voor elk type bestek.
  In het bestekmandje worden messen, vorken en lepels, met het heft naar beneden, geplaatst. Controleer altijd of de sproeiarmen vrij kunnen draaien.
• Als er een kleine hoeveelheid bestek afgewassen moet worden, kan het bestekmandje in twee delen uit elkaar worden genomen.

De eerste was (zie fig. 2a/2b)

■ Zet de waterkraan helemaal open.
■ Open de deur. De bedieningstoetsen en het display zijn nu zichtbaar.
- Wanneer er geen programma is geselecteerd staat "PO" in het display.
Druk op de programmakeuze-toets. Het laatst geselecteerde programma verschijnt in het display. Door herhaaldelijk op de toets te drukken verschijnen achtereenvolgens de overige programma's in het display (zie de programmakeuze-tabel op pag. 5 en 6).
- Wanneer u op een toets drukt hoort u een signaal. Hoort u geen signaal dan is de betreffende functie niet beschikbaar of is het geluidssignaal uitgeschakeld (zie "Persoonlijke voorkeuren"). Sluit de deur en het programma start automatisch.

Einde programma

• De vaatwasser schakelt zichzelf automatisch uit na beëindiging van het programma. Het einde van een programma wordt aangegeven met een geluidssignaal. Op het display verschijnt "PO".
  ■ U schakelt de vaatwasmachine handmatig uit door de programmakeuzetoets ongeveer drie seconden ingedrukt te houden totdat "PO" geselecteerd staat in het display. Sluit vervolgens de deur.
• Neem de vaat uit de machine. Let op:
• Het vaatwerk kan heet zijn.

- Leeg eerst de onderste korf. Als u de bovenste korf het eerst leegt kunnen waterdruppels op het vaatwerk in de onderste korf vallen.

Onderbreken van een lopend programma

• Open de deur voorzichtig, zodat er geen water uit de machine spuit.
• Indien het water in de machine reeds verwarmd is, de deur volledig openzetten en pas na enkele minuten weer sluiten. Vul eventuele vaat bij. Let op:
• De vaat in de machine kan heet zijn.

Extra programma's (indien aanwezig)

Uitstellen starttijd

De aanvang van het programma kan met minimaal één uur en maximaal negen uur worden uitgesteld.

- Na het inschakelen van het toestel kunt u met de toets de gewenste starttijd instellen. De resterende tijd tot de aanvang van het programma wordt op het display weergegeven. De tijdsaanduiding verdwijnt als u vijf seconden lang geen toets aanraakt of wanneer u op een andere toets drukt. Druk éénmaal op de toets om de resterende tijd zichtbaar te maken.

Spaarprogramma's

E-toets

Met de E-toets kunt u van de programma's 4 t/m 8 de temperatuur verlagen. Hiermee bereikt u een aanzienlijke besparing op het energieverbruik. Tevens wordt de programmaduur verkort.

Niet drogen (ftoets)

Met deze toets schakelt u het nadrogen aan het einde van het programma uit. De afwas droogt uitsluitend door de eigen warmte.

Halve belading (ftoets)

Met deze toets ingedrukt, wast u alleen de vaat in de bovenste korf. Het bestekmandje kunt u aan de rechterzijde in de bovenkorf plaatsen. De onderkorf moet leeg blijven.

Foutcodes

Op het display kunnen foutcodes weergegeven worden. U kunt foutmeldingen resetten door de programmakeuzetoets te bedienen. Blijft de foutmelding in het display, handel dan zoals hieronder aangegeven.

foutcodeCode E1Niveauschakelaar voor waterniveau functioneert niet.	remedieDit kan een tijdelijke storing zijn. Start de machine opnieuw. Geeft het display weer dezelfde code, bel dan de servicedienst.	foutcodeCode E5Storing in de watertoevoer. Controleer eerst of:– de waterkraan open staat;– het filter in de toevoerleiding verstopt zit;– de toevoerleiding is afgekneld.	remedieSluit de deur. Het programma zal verder gaan bij het punt waar het werd onderbroken. Mocht het programma niet verder gaan stel dan de machine in op lage waterdruk (zie "Persoonlijke voorkeuren"). Als dit ook niet helpt, waarschuw dan de servicedienst.
Code E2Aquastop heeft ingegrepen.	Schakel het toestel uit met de hoofdschakelaar.Schakel het toestel weer in en start het programma opnieuw. Geeft het display weer dezelfde code, bel dan de servicedienst.Draai de waterkraan dicht en trek de stekker uit het stopcontact. Bel de servicedienst om de storing te verhelpen.	Code E6Verwarmen zonder water.Code E7Storing in de waterafvoer. Controleer eerst of:– de afvoerslang is afgekneld.– de afvoerslang verstopt is.	Bel de servicedienst om de storing te verhelpen.Sluit de deur. Het programma zal verder gaan bij het punt waar het werd onderbroken. Mocht het programma niet verder gaan waarschuw dan de servicedienst.
Code E3Storing in de verwarmingscyclus.	Dit kan een tijdelijke storing zijn. Start de machine opnieuw. Geeft het display weer dezelfde code, bel dan de servicedienst.	Code E8Storing in het lezen van het geheugen.	Schakel de machine uit en daarna weer aan.
Code E4Thermostaat storing.	Dit kan een tijdelijke storing zijn. Start de machine opnieuw. Geeft het display weer dezelfde code, bel dan de servicedienst.	Code E9Code ten behoeve van de timerafstelling door de servicedienst.

Storingen zelf verhelpen

Mocht het toestel niet naar wens functioneren, controleer dan eerst of u de storing zelf kunt verhelpen met behulp van de tabel hieronder. Vaak is maar een kleinigheid de oorzaak van de storing.

Het programma begint niet

oorzaak remedie

Stekker niet in het Stop de stekker in het stopcontact. stopcontact.

Deur niet goed gesloten. Sluit de deur.

Zekering in meterkast Meterkast controlleren. defect.

Waterkraan niet open. Open de waterkraan.

Er zit een knik in de Zorg ervoor dat de toevoerslang. toevoerslang "vrij" hang

Er bevindt zich nog Verwijder de afsluitdop. een afsluitdop in de afvoerslang of in de afvoeraansluiting op de sifon.

Programma loopt niet door

oorzaak remedie

Waterkraan niet geheel Open waterkraan geheel. geopend.

Kraanfiltertje is vuil. Maak het kraanfiltertje schoon.

Stankafsluitdopje van Verwijder afsluitdopje sifon is niet verwijderd. uit sifon.

Geen schone vaat

oorzaak remedie

Fout programma. Kies het juiste afwas- programma

Sproeiarmen geblokkeerd. Zorg ervoor dat de sproei- armen vrij kunnen draaien. Controleer of het vaatwerk goed is ingeladen. Maak de filters schoon.

Onjuiste dosering afwasmiddel.

Stel de dosering van het afwasmiddel bij.

Controleer of er nog zout in het zoutreservoir aanwezig is. Zorg ervoor dat het zoutreservoir correct op de waterhardheid is afgesteld.

Vaat niet droog en zonder glans

oorzaak remedie

Verkeerd afwasmiddel gebruikt.

Gebruik een goed afwas- middel.

Onjuiste dosering. Gebruik meer afwasmiddel.

Witachtige vlekken of slierten op de vaat

oorzaak remedie

Onjuiste dosering. Gebruik minder glansr

Opgedroogde waterdruppels op de vaat

oorzaak remedie

Onjuiste dosering. Gebruik meer glansmiddel.

Reinigen

Maak het toestel eerst spanningsloos (zie ook pagina 2).

Sproeiarmen

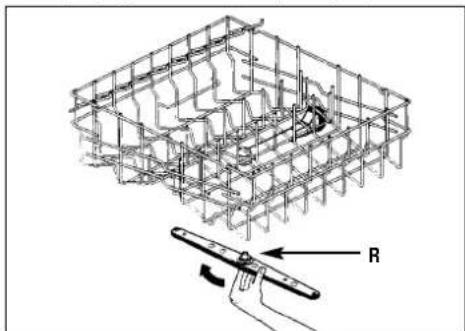

■ Neem de bovenste sproeiarm uit door de borging (R) los te draaien (zie fig. 14).

- Neem de onderste sproeiarm uit door deze rechtstandig naar boven te trekken (zie fig. 15).

Spoel de sproeiarmen schoon onder de kraan. Plaats de gereinigde sproeiarmen in omgekeerde volgorde terug.

Filters (zie fig. 16a, 16b, 16c, 16d)

■ Verwijder de onderste sproeiarm.
■ Verwijder de filtergroep (C). Knijp de lipjes licht samen en draai de filtergroep linksom (tegen de klok in) los (1). Neem de filtergroep rechtstandig uit (2) (zie fig. 16a).
■ Verwijder het microfilter (D). Duw het van onderaf uit de behuizing (zie fig. 16b).
■ Verwijder de zeef (F). Trek de zeef rechtstandig uit het filterhuis (zie fig. 16c).
■ Verwijder de grote zeef (G) (zie fig. 16d).
■ Reinig de zeven F en G met een borstel onder stromend water.
■ Monteer de filtergroep weer in omgekeerde volgorde.

Installatie

Elektrische aansluiting

230 V - 50 Hz

Algemeen

Wanneer het toestel niet is voorzien van een aansluitsnoer met stekker, dan dient het alleen door een erkend installateur op het lichtnet te worden aangesloten.

Let op:

Op het gegevensplaatje staan de aansluitwaarde en de vereiste netspanning aangegeven. Het aansluiten moet gebeuren in overeenstemming met de nationale en lokale voorschriften.

Bij een gespecificeerd vermogen groter dan 3 kW gebruikt u een contactdoos geschikt voor een stroomsterkte van meer dan 13 A.

Technische gegevens

Aansluitwaarde: kW zie typeplaatje

Maten:

Max. hoogte mm 870

Min. hoogte mm 820

Breedte mm 596

Diepte mm 550

Deurpaneel:

Max. hoogte mm 720

Min. hoogte mm 650

Breedte mm 598

Sokkel:

Max. hoogte mm 170

Min. hoogte mm 100

Waar u verder op moet letten

■ Monteer kraan, afvoer en de geaarde stekker/wandcontactdoos altijd onder handbereik.
■ Zorg ervoor dat de plint kan worden verwijderd. De vaatwasmachine moet voor onderhouds-/reparatiewerkzaamheden uit de nis gehaald kunnen worden.
- Toevoerslang/aquastop aansluiten op een zelfbeluchtende waterkraan met een 3/4" schroefaansluiting. Zorg ervoor dat er geen vuil achterblijft in een nieuw geïnstalleerde waterleiding.
- De vaatwasser kan zowel op een koudwater- als op een warmwaterkraan (max. 60 °C) aangesloten worden. Wanneer u de vaatwasmachine op een warmwaterkraan aansluit zal de afwastijd met ongeveer twintig minuten bekort worden. De vaatwasser wast dan wel minder doelmatig. Het 45 °C-programma zal hierdoor op een wat hogere temperatuur uitgevoerd worden.
■ Boor geen gaten in deur of zijwanden. De vaatwasmachine kan hierdoor onherstelbaar beschadigd raken.

Inbouwen

Bevestig de stelvoeten met de contramoeren onder de zijpanelen van de machine.

Hoogte-afstelling toestel

■ De hoogte van de vaatwasser kan met verstelbare voetjes aangepast worden van 820 tot 870 mm. Meet voor u dit doet de hoogte van de nis.

Indien de machine aan de achterzijde is uitgevoerd met één centrale stelvoet, dan is deze vanaf de voorzijde op de juiste hoogte in te stellen.

- Het verdient aanbeveling de machine op een zogeheten vaatwasservlonder te plaatsen.

Informeer hiernaar bij uw keuken- handelaar.

Montage

Montage deurpaneel (zie fig. 17)

Leg de mal op de binnenzijde van het deurpaneel. De bovenzijde van de mal is de bovenzijde van het deurpaneel. De mal aan linker- en rechterzijde centreren met behulp van de verticale maatstrepen.
■ Neem de markeringen van de boorgaten op de mal over op de deur.
- Als het deurpaneel van massief hout is, de gaatjes voorboren met een boor van 2 mm (12 mm diep).

Let op

Houd rekening met eventuele verschillen in dikte van het paneel (ingefreesde verdiepingen of afgeschuinde kanten).

■ Monteer het bevestigingsmateriaal op de deur, zoals aangegeven op de mal.

- Bevestig het paneel op de deur van de vaatwasser door de bovenste pennen (fig. 18a) in de sleuven van het kunststof gedeelte te drukken.

Schuif het paneel iets omhoog. Schroef het paneel vanaf de binnenzijde vast, zoals aangegeven in fig. 18b.

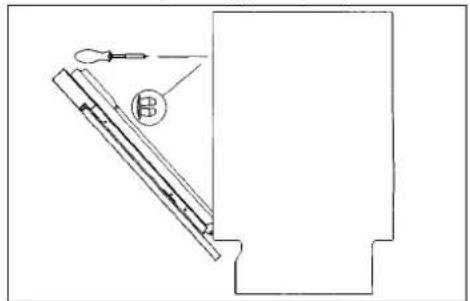

Afstellen veerspanning (zie fig. 19)

■ De deur is standaard op de laagste veerspanning afgesteld.

- Verhoog de veerspanning door – met een schroevendraaier – de twee stelschroeven in de richting van de klok te draaien. De veerspanning is goed, als de deur in geopende toestand in evenwicht is.

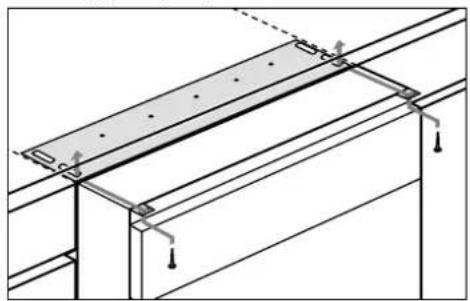

Plaatsing (zie fig. 20)

Slangen mogen niet geknikt of platgedrukt worden tijdens de installatie van de vaatwasmachine in de nisruimte.

• Bevestig de meegeleverde stalen plaat aan de onderzijde van het aanrechtblad.
  ■ De vaatwasmachine waterpas afstellen.
  ■ Bevestig de vaatwasmachine aan het aanrechtblad.
  ■ Plaats de plint.
• Open – voorzichtig – de deur van de vaatwasser en controleer of de deur tegen de plint stoot.
• Als dit het geval is, markeer dan het gedeelte van de plint dat verwijderd moet worden. Laat drie millimeter speling tussen deur en plint opdat de deur vrij kan draaien.
  ■ Maak het uitgezaagde stuk plint waterdicht – met bijvoorbeeld verf – en plaats de plint weer.

Waar u verder op moet letten

Maak de speling rondom het toestel niet groter dan drie millimeter. Bij meer speling bestaat de mogelijkheid dat elektrische delen van de machine aangeraakt kunnen worden.

Waterafvoer

• De afvoerpijp moet voorzien zijn van een sifon.
  De afvoerslang moet vrij hangen in de afvoerpijp. De afvoerpijp mag dus niet afgedicht worden.
  ■ De afvoerslang moet op maximaal 80 cm hoogte hangen. De minimale hoogte is 32 cm.

Aquastop

Het aquastop-systeem is in het toestel geïntegreerd.

■ Het systeem blokkeert de watertoevoer in geval van inwendige lekkage.

Sluit in dat geval de waterkraan en onderzoek waarom het systeem de watertoevoer geblokkeerd heeft. Neem contact op met de installateur of met de servicedienst

Afvoeren verpakking en toestel

De verpakking van het toestel is recyclebaar.

Gebruikt zijn:

-karton
– poly-ethyleenfolie (PE)
- CFK-vrij polystyreen (PS-hard-schuim)
– polypropyleen banden om de doos

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijke apparaten.
