MODE D'EMPLOI GVW840KOR Pelgrim
Notice d'utilisation Lave-vaiselle intégrе
Description de l'appareil a, b et c (fig. 1)
A - panier supérieur B - bras d'aspersion supérieur C - panier inférieur D - bras d'aspersion inférieur E - réservoir à sel régénérant F - filtre G - réservoir pour détergent et lustrant de rinçage

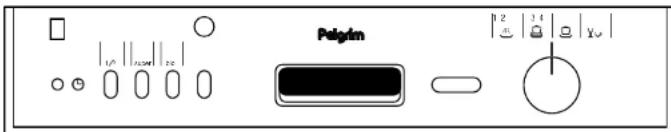

Panneau de commande (fig. 2a, 2b et 2c)
A - bouton de sélection des programmes B - poignée C - bouton marche/arrêt D - bouton ECO (si présent) E - bouton super (si présent) F - bouton demi-charge (si présent) G - bouton BIO (si présent) H - lampe témoins marche/arrêt I - lampe témoins réservoir de sel (si présent) J - lampe témoins réservoir de lustrant de rinçage (si présent) K - bouton début programmation lavage - 9h à l'avance au maximum (si présent) L - affichage début programmation lavage
Ce manuel est un aperçu des possibilités offertes par cet appareil. Il vous fournira des renseignements précieux sur le plan de la sécurité et de l'entretien ainsi que des conseils en matière d'environnement et d'économie d'énergie.
Conservez le mode d'emploi et les directives d'installation. Ainsi, un éventuel prochain usager de l'appareil pourrait en profiter.
Description de l'appareil 44 Introduction 45 Sécurité 46-48
Avant d'utiliser l'appareil 46 Précautions à prendre 47 Commande 49-52
Programme de lavage "A" 49 Explication de programme "A" 49 Programme de lavage "B" 50 Programme de lavage "C" 51 Explication de programme "B" et "C" 52
Utilisation 53-58
Sel, lustrant et détergent 53 Paniers 56 Le premier lavage 58
Problèmes 59 Nettoyage 60-61 Installation 61-62 Montage 63-64 Élimination de l'emballage et appareil.65
Avant d'utiliser l'appareil
Cet appareil ne peut être raccordé que par un installateur agréé (voir aussi Assemblage). Ne pas utiliser l'appareil s'il a été endommagé pendant le transport ; contacter immédiatement votre revendeur. L'appareil est à utiliser uniquement à usage domestique. - Ne pas utiliser l'appareil avec les mains mouillées ou si vous avez les pieds nus.
Les matériels d'emballage comme les sacs en plastique, le polystyrène et le bois peuvent être dangereux; mettez-les hors de portée des enfants. Mettez les détergents hors de portée des enfants. Ne laissez pas les enfants s'amuser avec l'appareil: ce n'est pas un jouet. Avant de réparer ou de nettoyer l'appareil, couper le courant. Toujours débrancher la fiche de prise de courant ou mettre le disjoncteur en position d'interruption du courant. - Ne pas utiliser de rallonge électrique. - Ne jamais nettoyer d'appareils électriques (mixer, robot de cuisine, etc.) dans votre lave-vaisselle.
Ne pas mettre de vaisselle en plastique sur l'élément de chauffage. Les objets en plastique peuvent fondre. Utiliser des détergents qui ne contiennent ni phosphates, ni javel. Pour éviter la formation de calcaire, remplir régulièrement le bac à sel régénérant. N'utiliser que du sel recommandé pour l'utilisation en lave-vaisselle (pas de sel de table). Ne jamais remplir les réservoirs à lustrant, à détergent ou à sel avec des solvants, comme de la benzine, de la térébenthine ou de l'alcool. Cela pourrait provoquer une explosion. Vérifier régulièrement la propreté des bras d'aspiration et des filtres. - Ne jamais utiliser le lave-vaisselle sans les filtres. - Ne pas monter ni s'asseoir sur la porte ouverte, le lave-vaisselle pourrait basculer. Ne jamais toucher, pendant ou juste après le lavage, l'élément de chauffage.
Avant de remplir la machine
Retirez d'abord les restes de nourriture. Vous évitez ainsi toute obturation. Faire tremper les plats et casseroles très sales (attache(s)).
Conseils écologiques
Regroupez votre vaisselle sale et n'utilisez toute lave-vaiselle que lorsque vous pouvez compléter entièrement les deux paniers ou un panier (avec une option 1/2 charge). Choisissez toujours le programme de lavage le plus économique. N'utilisez pas, ou aussi peu que possible, le programme de prélavage. Branchez si possible la machine sur une installation à eau chaude avec une température maximum de 60°C.
Porcelaine
Ne convient pas:
À la porcelaine ayant une décoration ou des bords en relief. Attention aussi à la forme de la porcelaine. Les tasses en forme de tulipe cassent plus vite que les tasses aux formes droites. Ne mettez jamais de céramique poreuse dans votre lave-vaiselle.
Convient:
À la porcelaine cuite à 700/800 °C. Dans ce cas n'utilisez pas trop de produit de rinçage pour éviter tout dommage. La porcelaine blanche ou
de couleur unie cuite à 1200/1300 °C résiste au lavage en lave-vaisselle.
Verre
Ne convient pas:
Les pièces de vaisselle en cristal, en verre soufflé, en verre décoratif ou en verre à bord doré ne vont pas au lave-vaisselle.
Convient:
Tous les autres types de verre.
Couverts
Ne convient pas:
Aux couverts dont le manche est en bois, en céramique ou en porcelaine. Le risque de félure est trop grand. Ce risque est d'ailleurs aussi présent pour les objets en bois lavés dans le lave-vaisselle.
Il n'est pas non plus recommandé de laver les couverts en acier chromé dans le lave-vaisselle. Ils sont sujets à la corrosion (rouille).
Convient:
Aux couverts en acier au chrome nickel 18/10.
Ces couverts de haute qualité sont inoxydables et résistants à l'action des acides. Cependant, la lame d'un couteau peut être d'une autre matière. Soyez vigilant. Les couverts en argent ou argentés sont aussi lavables en lave-vaisselle. Dans ce cas, le produit de rinçage ne doit pas contenir d'acide citrique puisque celui-ci attaque l'argent. Les lavages réguliers en machine peuvent aussi provoquer des rayures.
Attention:
Vous profitez plus longtemps de vos couverts et de leur lave-vaisselle en adoptant les conseils suivants:
Rincez vos couverts sales, notamment les couteaux sous le robinet. Vous évitez ainsi les effets néfastes des restes de nourriture contenant sels et acides. - Placez toujours les couteaux, fourchettes et cuillères le manche en bas. Séparez les couverts en acier au chrome nickel des couverts en acier chromé. Vous risqueriez sinon une propagation de la rouille. Retirez les couverts du lave-vaiselle à la fin du programme de rinçage et essuyez-les. Ne laissez jamais les couverts humides dans la machine. Ne jamais placer les couverts en argent et les couverts en acier inoxydable dans la même corbeille à couverts. Les couverts en argent ne doivent jamais se trouver au contact des couverts en aluminium, ceci risquerait d’endommager l’argent. Il est possible que les poignées en plastique des récipients deviennent ternes.
- Les objets en plastique doivent être thermorésistants.
- Les récipients en aluminium, la vaisselle et certains verres peuvent décolorer après de nombreux lavages. Certaines décorations peuvent tacher. Pour la faience, tenez compte de l'indication "Lavable en lave-vaisselle". Au moment d'acheter un nouveau service, pensez aux formes qui conviennent au lave-vaisselle. À des parois égales et lisses, de grandes ouvertures, pas de creux trop prononcés, des décorations, des couverts et des faïences résistant au lave-vaisselle.
Commande
| Programme de lavage "A" | ||||||
| position programme dé- pré- temp. rincege à rincege du bouton tergent lavage eau froide eau chaude | ||||||
| 1 Prinçage - - froide - - | - | - | - | - | - | - |
| 2 | Intensif 65 °C | 25 g. | * | 65 °C | 2x | 65 °C |
| 3 | Normal 60 °C | 25 g. | * | 60 °C | 1x | 65 °C |
| S | Energie 60 °C | 25 g. | - | 60 °C | 1x | 65 °C |
| 4 | Progr. de rincege | - | - | - | 1x | 65 °C |
| Explication de programme "A" | ||
| Symbole | Utilisé pour... | Description du cycle de lavage |
| Prérinçage | Vaiselle préte pour progr. de lavage suivant. | Court rincege à eau froide pour empêcher aux restes d'aliment de s'attacher. |
| Intensif 65 °C | Casseroles et assiettes très sales (pas de verres). | Prélavage à eau froide; cycle de lavage à 65 °C; 2x rincege à eau froide et rincege à 65 °C; séchage. |
| Normal | Casseroles, verres et assiettes sales. | Rincege à eau froide; cycle de lavage à 60 °C; 1 rincege à eau froide et rincege à 65 °C; séchage. |
| Energie Casseroles, verres et Rincege assiettes sales. | Rincege à eau froide; cycle de lavage à 60 °C; rincege à eau froide et rincege à 65 °C; séchage. | |
| Cycle rincege | Rincege de la vaisselle. Laisser le réserveur du détergent ouvert. | 1 rincege à eau froide et rincege à 65 °C; séchage. |
| Programme de lavage "B" | ||||||||
| programme position bouton dé pré- | temp. rinceage à rinceage à séchage tergent lavage eau froide eau chaude | |||||||
| Prérinçage 1 | -- - froide | - | - | - | ||||
| Super | 2 | super | 10 g. + 20 g. | 55 °C | 65 °C | 2 | 65 °C | • |
| Bio 55 °C* | 2 E | 25 g. | • | 55 °C | • | 65 °C | • | |
| Normal 2 65 °C | 25 g. | • | 65 °C | • | 65 °C | • | ||
| Eco 55 °C | 3 E | 25 g. | 55 °C | • | 65 °C | • | ||
| Quotidien 65 °C | 3 | 25 g. | 65 °C | • | 65 °C | • | ||
| Délicat 55 °C | 4 | 25 g. | 55 °C | • | 65 °C | • | ||
| Délicat 45 °C | 4 E | 20 g. | 45 °C | • | 65 °C | • | ||
^a Cycle de lavage recommandé pour la nouvelle génération de détergents aux enzymes.
| Programme de lavage "C" | ||||||||
| programme | position bouton dé pré- | temp. rince tergent | cage à rince lavage eau | cage à sénéchage eau chaude | ||||
| Prérinceage 1 | ---- froide - | - | - | |||||
| Super | 2 | super (1/2) 20 | 10 g. + g. | 55 °C | 65 °C | 2 | 65 °C | • |
| Bio 55 °C* | 2 bio | 25 g. (1/2) | • | 55 °C | • | 65 °C | • | |
| Normal 2 65 °C | (1/2) | 25 g. | • | 65 °C | • | 65 °C | • | |
| Eco 55 °C | 3 bio | 25 g. (1/2) | 55 °C | • | 65 °C | • | ||
| Quotidien 65 °C | 3 | (1/2) 25 | g. _ | 65 °C | • | 65 °C | • | |
| Délicat 55 °C | 4 | (1/2) | 25 g. _ | 55 °C | • | 65 °C | • | |
| Délicat 45 °C | 4 bio | 20 g. (1/2) | 45 °C | • | 65 °C | • | ||
(1 / 2) = demi-charge au choix ^ Cycle de lavage recommandé pour la nouvelle génération de détergents aux enzymes.
| Explication de programme "B" et "C" | |
| Symbole Utilisé pour... Description du cycle de lavage | |
| Prérinçage Vaisselle préte pour progr. Court de lavage suivant. aux restes d'aliment de s'attacher. | rincavage à eau froide pour empêcher d'aliment de s'attacher. |
| Super Casseroles et assiettes très Prélavage à 55 °C; cycle de lavage à 65 °C; sales (pas de verres) avec 2 incapes à eau froide et un rincavage à 65 °C; restes d'alments attachés. séchage. | |
| Bio 55 °C Casseroles et assiettes Prélavage à eau froide; cycle de lavage à 55 °C; sales (pas de verres) avec 1 incapes à eau froide et un rincavage à 65 °C; restes d'alments attachés. séchage. | |
| Normal Casseroles et assiettes Rincavage à eau frode et rincage à 65 °C; séchage. | |
| Eco 55 °C Casseroles et assiettes peu sales (pas de verres) avec restes d'alments attachés. | Cycle de lavage à 55 °C; rincavage à eau froide et un rincavage à 65 °C; séchage. |
| Quotidien 65 °C Casseroles et assiettes peu sales du jour même. | Cycle de lavage à 65 °C; rincavage à eau froide et un rincavage à 65 °C; séchage. |
| Délicat 55 °C Vaisselle assez sale, des verres par exemple. froide | Cycle de lavage à 55 °C; rincavage à eau et un rincavage à 65 °C; séchage. |
| Délicat 45 °C Vaisselle assez sale, des verres par exemple. froide et un rincavage à 65 °C; séchage. | Cycle économique de lavage à 45 °C; rincavage à eau et un rincavage à 65 °C; séchage. |
Adoucisseur d'eau
Le lave-vaisseau est muni d'un adoucisseur d'eau automatique qui, utilisé avec du sel régénérant pour lave-vaisseau, adoucit l'eau trop calcaire.
L'eau trop dure fait des taches blanches sur votre vaisselle ; de plus, la vaisselle devient terne au cours du temps. Il faudra tenir compte de la dureté et de l'eau courante dans votre apportionnement pour régler votre lave-vaisselle et doser la quantité de sels.
À l'usine, le lave-vaisselle a été réglé pour une dureté moyenne d'eau. Fermez bien le réservoir à sel après l'avoir rempli. Le détergent ou l'eau de vaisselle ne doit pas s'infiltrer dans le réseau à sel, ce qui pourrait être néfaste au bon fonctionnement de l'installation de régénération. La garantie ne couvre pas de tels dégâts.
Remplissage du réservoir à sel
N'utilise que du sel régénérant pour lavevaisselle. Si vous utilise des pastilles de sel, ne remplissez pas le réservoir complètement.
N'utilisez en aucun cas du sel de cuisine ou du sel industriel, ils contiennent des éléments insolubles qui pourraient être néfastes au bon fonctionnement de l'adoucisseur d'eau.

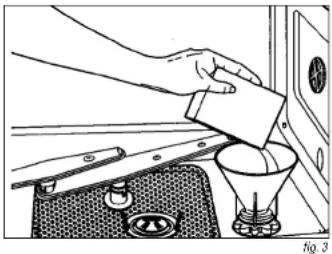

Le réservoir à sel se trouve au fond et dans le bas du lave-vaisselle. Enlevez le panier du dessous et dévissez le bouchon du réservoir en tournant dans le sens contraire des aiguilles d'une montre; versez le sel à l'aide de l'entonnoir fourni avec le lave-vaisselle (fig. 3). Nettoyez le sel qui serait eventuellement tombé sur les bords de l'ouverture avant de revisser le bouchon. L'adoucisseur d'eau a un contenu d'environ 1,7 kilo. Au premier lavage, ajoutez, en même temps que le sel, un litre d'eau au réservoir à sel. Le réservoir à sel doit être rempli juste avant le cycle de lavage. De cette manière, l'eau de vaisselle élimine directement le sel qui déborderait. Ce qui est très important, car la présence prolongée de sels dans la cuve peut la rouiller.
Réglage de l'adoucisseur d'eau
Le lave-vaisselle est muni d'une installation que l'on peut adapter à la durée de l'eau courante. On trouve cette installation, après avoir ouvert la porte, au coin en haut et à gauche et on peut la régler avec une pièce (fig. 4). Selon le modèle, il est possible de régler 3 ou 5 positions. Consultez avant de régler l'adoucisseur d'eau les tableaux ci-dessous et notez le chiffre du niveau choisi (1, 2...) sur le signe de référence.
fig.4
Modèle avec 3 positions
| dureté de l'eau réglagedegrés dégrés allemands français | ||
| 0 - 9°dH 0 - | 5°dF position 1(pas de sel) | |
| 10 - 17°dH 16 - | 30°dF position 1 | |
| 18 - 29°dH 31 - | 50°dF position 2 | |
| 30 - 40°dH 51 - | 70°dF position 3 | |
Modèle avec 5 positions
| dureté de l'eau réglage degrés dégrés allemands français | ||
| 0 - 9°dH 0 - | 15°dF position | 1 (pas de sel) |
| 10 - 15°dH 0 - | 25°dF position | 1 |
| 16 - 23°dH 26 - | 40°dF position | 2 |
| 24 - 34°dH 41 - | 60°dF position | 3 |
| 35 - 46°dH 61 - | 80°dF position | 4 |
| 47 - 58°dH 81 - | 100°dF position | 5 |
Renseignez-vous sur la durée de l'eau
courante après de la Compagnie des Eaux.
Lustrant de rincage
fig. 5
Ouvrir le distributeur de lustrant de rincage (voir fig. 5) situé sur la face intérieure de la porte, à côté du distributeur de détergent.
Les distributeurs varient en fonction du type de machine, mais le principe reste le même.
Dévisser le couvercle du réservoir du lustrant de rinçage dans le sens contraire des aiguilles d'une montre.
- Versez du lustrant dans le réservoir et refermez-le. Le contenu du réservoir est de 140 cc. Contrôlez le niveau du lustrant de temps en temps. La vitre de contrôle du niveau du lustrant (A) se trouve en haut et à gauche du couvercle. Réservoir vide: . Réservoir plein: Vous pouvez régler la quantité de lustrant à chaque lavage. Tournez le bouton (B) du réservoir sur la position désirée (C). La dose de lustrant est en rapport avec les chiffres indiqués sur le bouton. - Augmentation de la dose (sélectionnez un chiffre supérieur) : La vaisselle lavée est mate ou porte des taches de gouttes séchées. - Baisse de la dose (sélectionnez un chiffre inférieur) : La céramique lavée est gluante ou porte des trainées blanches.
Remarque:
Le réservoir du lustrant de rinçage contient une dose moyenne, adaptée à un cycle de lavage normal.

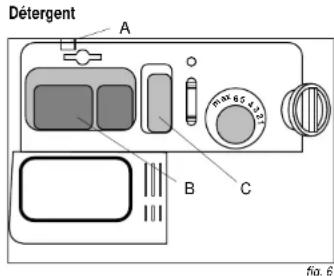

Le distributeur de produit de lavage se trouve à côté du distributeur de produit de rincege, sur la face intérieure de la porte (voir fig. 6).
Appuyer sur le bouton (A) pour ouvrir le couvercle du distributeur de produit de lavage. - Verser environ 25 gr. de produit de lavage dans le réserve (B); respecter les recommendations du fabriquant de produits pour lavage en lave-vaiselle. Si vous choisissez le cycle de lavage séparé, procédez comme suit. Remplissez le premier réservoir avec environ 20 grammes de détergent et le réservoir pour prélavage (C) avec environ 10 grammes de détergent. Fermez le couvercle.
Remarque:
Pendant le lavage, le couvercle du distributeur de produit de lavage s'ouvre automatiquement afin d'ajouter le produit de lavage à l'eau. Si des comprimés lave-vaisselle sont utilisés, qui doivent être glissés dans un récipient fixé au porte-couvert à l'intérieur du lave-vaisselle, le couvercle du réservoir doit être fermé.
Paniers
Le lave-vaiselle a une capacité de 12 couverts. Dans le panier supérieur, vous placerez la vaisselle très sale. Le panier inférieur est destiné pour de la vaisselle petite ou moyenne telle que des verres, des petites assiettes, des tasses, des bols et des plats non creux.
Demi-charge (si vous le désirez)
Le lave-vaisseau vous permet de laver des petites quantités de vaisselle. En utilisant le cycle de lavage demi-charge, vous économiserez de l'eau et de l'électricité.
Remplissez le panier supérieur et appuyez sur le bouton
Attention: il ne faut pas placer de vaisselle dans le panier inférieur quand on utilise ce cycle de lavage.
Réglage de la hauteur du panier supérieur
Le panier supérieur est réglable sur 2 positions, position haute et position basse, à déterminer en fonction de la hauteur de la vaisselle.
Tirez le panier complètement vers l'avant et enlevez la languette de protection sur le côté droit (voir fig. 7). Sortez le panier du lave-vaiselle. Placez l'autre jeu de roulettes dans les rails (voir fig. 8) et replacez la languette de protection.
6g.7
fig.8
Position haute du panier supérieur
Dans cette position, vous placerez dans le panier de la vaisselle petite et moyenne telle que des verres, des petites assiettes, des tasses, des bols et des objets en plastique résistant à la chaleur.
Position basse du panier supérieur
Dans cette position, vous placerez dans le panier des grandes assiettes (pas très sales).
Chargement du panier supérieur
Orienter l’intérieur des assiettes vers l’avant. Orientez l’intérieur des coupes et coupelles vers le bas. Vous pouvez placer des tasses et des verres sur le côté gauche du panier, ceci sur deux niveaux. L’égouttoire se replie vers le haut.
Chargement du panier Inférieur (voir fig. 9)
Vous pouvez retirer le panier inférieur ainsi que le panier supérieur en ouvrant entièrement la porte. Placez les assiettes creuses, plates et à dessert, les casseroles, les couvercles et les plats dans le panier inférieur. Orientez l'intérieur des assiettes vers l'avant ou vers le milieu. Laissez suffisamment de place entre les assiettes de telle manière que l'eau puisse s'écouler facilement. Placez les bols et les casseroles, l'ouverture vers le bas.
Fig.9
Les égouttois peuvent être repliés (voir fig. 10) selon le mode le.
Fig. 10
Panier à couvert
Le panier à couvert est approprié à toutes les sortes de couvert. - Placez les couteaux, les fourchettes et les cuillères le manche vers le bas dans le panier.
Contrôlez toujours si lesarroeurs ne sont pas bloqués.
Premier lavage (voir fig. 2a/2b/2c)
Fermer la porte et ouvrir complètement le robinet d'arrivée d'eau. - Placez le bouton de sélection des programmes sur la position voulue (voir tableaux des programmes de lavage, pages 49 à 52). - Mettez la machine en marche avec la touche marche/arrêt (voir fig. 2a, 2b et 2c). Le témoin lumineux marche/arrêt s'allume.
Fin du programme
Lorsque le programme de lavage est terminé, le lave-vaiselle passe automatiquement en position arrêt. Couper le contact et appuyer sur la touche "marche/arrêt". Si vous avez sélectionné un programme avec séchage, vous pourrez sortir la vaisselle de la machine après environ 30 minutes. En attendant, laissez la porte fermée. Sortez la vaisselle de la machine. Attention: - Elle peut être très chaude. - Videz d'abord le panier inférieur. Si vous commencerez par le panier supérieur, des gouttes d'eau pourront tomber sur la vaisselle qui se trouve au-dessous.
Report de démarrage de programme
Selon le modèle de lave-vaisselle, le démarrage du cycle de lavage peut être retardé au minimum d'une heure à l'avance et au maximum de neuf heures.
Modèles avec démarrage programme
- Après avoir mis l'appareil en marche, vous avez environ une minute pour programmer l'heure du démar-rage du cycle de lavage avec le bouton 'M'. Jusqu'au commencement du cycle de lavage, la dette 'N' sera affichée sur l'écran.
Problèmes à régler vous-même
Si le lave-vaisse ne répond pas à vos désirs, contrôlez d'abord si vous pouvez apporter vous-même la solution à l'aide du tableau ci-contre. La cause du problème est souvent un petit détail.
Le programme ne démarre pas. Cause : Solution : La machine n'est pas branchée. Branchez la machine.
La porte n'est pas bien fermée. Fermez bien la porte.
Fusible défectueux. Contrôlez les compteurs.
Pas d'eau dans la machine. Cause : Le robinet d'eau est fermé. Ouvrez le robinet d'eau.
Il y a un coude dans le tuyau d'adduction. Mettez le tuyau en position libre.
Il y a encore un bouchon. Enlevez-le. sur le tuyau de vidange ou sur le raccordement de la vidange au siphon.
Le programme s'est arrêté cause solution Le robinet d'eau n'est pas Ouvez le robinet totalement ouvert. entièrement.
Le filtre du robinet est sale. Nettoyez le filtre du robinet.
Le bouchon du syphon Remettez le bouchon, a été retiré.
La vaisselle n'est pas propre
Mauvais programme. Sélectionnez le bon programme.
Les arrêts sont Débloquez les arrêts. bloqués. Contrôlez si la vaisselle est
bien placé. Nettoyez les filtres.
Mauvaise dose de. Adaptez la dose de détergent. Contrôlez
sol dans le réservoir. Réglez le réservoir de séchage en fonction de la durée de l'eau.
La vaisselle n'est pas séchée et ne brille pas cause solution Mauvais détergent. Utilisez un bon détergent
Mauvaise dose. Utilisez plus de detergent.
Taches blanches ou traînées sur la vaisselle cause solution Mauvaise dose. Utilisez moins de
Traces de gouttes d'eau sur la vaisselle cause solution Mauvaise dose. Utilisez plus de lustrant.
Nettoyage
Débranchez d'abord la machine (voir aussi page 46).
Arroseurs

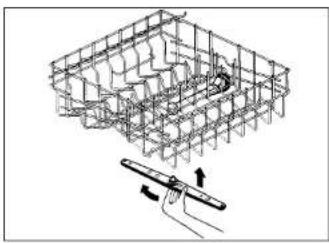

Enlevez l'arroseur du haut en le tournant et en le tirant vers le bas (fig. 11).

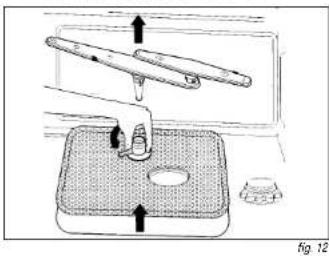

Enlevez l'arroseur du bas en le tirant vers le haut. (voir fig. 12). Rincez les arroseurs sous le robinet.
fig 12
Filtre en acier inoxydable (voir fig. 13a, 13b, 13c)
fga 130
fig 13c

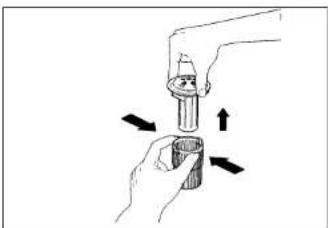

Retirez l'arrosoir inférieur. Enlevez l'élément filtre en tournant les languettes vers la gauche (1). Tirez l'élément filtre vers le haut (2).

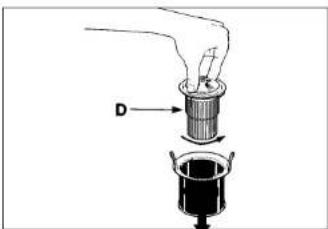

Retirez le microfiltre (D) en ouvrant la fermeture à baionnette. Enlevez la passoire en pincant son boîtier (voir fig. 13c) et en la tirant vers le haut. Nettoyez la passoire et le filtre avec une brosse sous le robinet. Remontez la passoire et le filtre en suivant les indications en sens inverse.
Raccordement électrique
230V-50Hz
Généralités
Pour les appareils sans câble à fiche, ne les faites brancher sur l'électricité que par un installateur/agréé.
Attention:
Valeurs de raccordement et tension sont mentionnées sur la fiche signalétique. L'installation doit s'effectuer conformément aux normes nationales et locales.
Si la puissance spécifiée est supérieure à 3 kW, utilisez une prise de courant convenant à un amperage de plus de 13 A.
Fiche technique
Puissance en kW, voir plaque connectée d'identification
Dimensions:
Hauteur max. mm 870
Hauteur min. mm 820
Largeur mm 596
Profondeur mm 550
Panneau de porte
Hauteur max. mm 600
Hauteur min. mm 500
Largeur mm 598
Tableau de commande:
Hauteur max. mm 155
Hauteur min. mm 115
Socle:
Hauteur max. mm 170
Hauteur min. mm 100
Autres points d'attention
Montez le robinet, l'évacuation et la prise à la terre/prise murale toujours à portée de main. Pensez au retrait éventuel de la plinthe. Il doit être possible de retirer le lave-vaisselle en cas d'entretien ou de réparation. Raccordez le tuyau d'adduction/aquastop sur un robinet auto-purgeur avec un raccord vis 3 / 4^*. Ne laissiez pas de saleté dans la nouvelle conduite d'eau.
Le lave-vaisselle peut être branché sur un robinet d'eau froide ou un robinet d'eau chaude [max. 60^]. Si vous effectuez le branchement sur un robinet d'eau chaude, la durée du lavage sera raccourcie d'environ vingt minutes. Le lave-vaisselle lave alors de façon moins fonctionnelle. Le programme à 45°C s'effectuera par la même à une température plus élevée. Ne percez aucun trou dans la porte ou les parois latérales du lave-vaisselle. Vous pourriez causer des dommages irréparables.
Encastrement
Desserer les vis puis enlever la palette de bois située sous la machine à laver la vaisselle. Fixer les pieds de réglage à l'aide des contre-écrous sous les parois latérales du lave-vaisselle.
Réglage de la hauteur
À l'aide des pieds de réglage, le lave-vaisselle peut être placé à une hauteur comprise entre 820 mm et 870 mm. Pour déterminer la hauteur requise, mesurer la hauteur de la niche. - Nous vous recommandons de placer votre lave-vaisselle sur un support d'ét lave-vaisselle. Pour plus d'informations à ce sujet, contactez le magasin où vous avez acheté toute cuisine.
Réglage de la hauteur du tableau de commande (voir fig. 14)
- Vous pouvez adapter la hauteur du panneau de commande à la hauteur du meuble de cuisine à l'aide des vis (A) situées sous le panneau. Retirez les vis, les ressorts et le cadre pour obtenir la hauteur minimale. Si vous ne retirez pas le cadre, vous pourrez régler la hauteur de 125 à 140 millimètres. Avec le cadre supplémentaire vous pouvez régler la hauteur du panneau de commande à 155 millimètres maximum.
- Vous pourrez Brokerir une hauteur de 120 à 125mm en decoupart plus profundement de quelques millimetres la "demi-lune" située dans le cadre.
Montage
Montage de la porte (voir fig. 15)
D'abord déterminer la hauteur du tableau de commande.
Placer le gabarit sur la face intérieure du panneau de porte. La partie supérieure du gabarit correspond à la partie supérieure du panneau. Centre le gabarit à droite et à gauche à l'aide des marques sur le gabarit. Reportez les marques des trous qui se trouvent sur le gabarit sur la porte. Si le panneau de porte est en bois massif, pré-percer les trous avec une mèche de 2 mm (profondeur 12 mm).
Attention
Tenez compte de différences eventuelles dans l'épaisseur de la porte (renforts frais, bords chanfreinés). Montez le matériel de fixation sur la porte selon les indications qui figurent sur le gabarit.
Fixez le panneau sur la porte du lave-vaisselle en enfonçant les goujons supérieurs qui se trouvent dans les encoches de la partie en plastique. Faire glisser le panneau légèrement vers le haut et fixer le dessous comme indiqué sur le dessin (voir fig. 16).

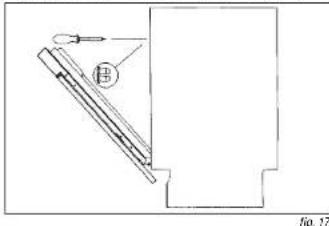

Réglage de la tension du ressort (voir fig. 17)
Le réglage standard de la tension du ressort correspond à la tension la plus faible. Pour augmenter la tension du ressort, serrez les deux vis de réglage à l'aide d'un tournevis dans le sens des aiguilles d'une montre. La tension du ressort est bonne si la porte est en équilibre en position ouverte.
Montage
Placement (voir fig. 18)
Étanche le morceau de plinthe sciée - avec de la peinture par exemple - et replacez la plinthe.
Autres points d'attention
Ne laissez pas plus de 3 millimètres de jeu autour de la machine, il pourrait se produire un contact avec les éléments électriques de la machine.
Les tuyaux ne doivent pas être coudeS ou écrasés pendant l'installation du lave-vaisselle à l'endroit prévu.
Fixer la plaque métallique livrée avec le lave-vaiselle sous le plan de travail. Mettez le lave-vaiselle de niveau. Fixer la machine à laver la vaisselle au plan de travail. Monter la plinthe. Ouvrir doucement la porte du lave-vaisselle afin de contrôler si la porte frotte contre la plinthe. Marquez, le cas échéant, la partie de la plinthe qui doit être retirée. Laissez trois millimètre de jeu entre la porte et la plinthe pour que la porte pivote librement.
Écoulement des eaux
Le tuyau de débit doit être pourvu d'un siphon. Le tuyau flexible destiné à l'évacuation doit être mis de telle façon qu'il puisse bouger, c-à-d, sans colmatage. Le tuyau d'évacuation doit se couvrir à une hauteur maximale de 80 cm et à une hauteur minimale de 32 cm.
Aquastop
L'aquastop est intégré au tuyau d'adduction.
L'aquastop ne rétablit pas de lui-même l'adduction d'eau si elle a été bloquée. Fermez le robinet d'eau quand la fenêtre de l'arrêt-eau (aquastop) est sur le rouge. Recherchez d'abord pourquoi l'aquastop a bloqué l'arrivée d'eau. Prenez contact auprès de votre installateur ou avec le service après-vente.
Élimination de l'emballage et appareil
L'emballage de l'appareil est recyclable. Il contient : - du carton - une feuille de polyéthylène (PE) - du polystyrène exempt de CFC (mousse dure de PS) - bandes de polypropylène autour du carton
Éliminer ces matériaux de façon adaptée et conformément à la réglementation en vigueur dans votre commune.
L'administration communale vous informera des moyens adéquats de vous débarrasser de vos anciens appareils ménagers.
