GEBRUIKSAANWIJZING GVW840KOR Pelgrim

Doelmatig en Stijlvol

TOESETLINFORMATIE

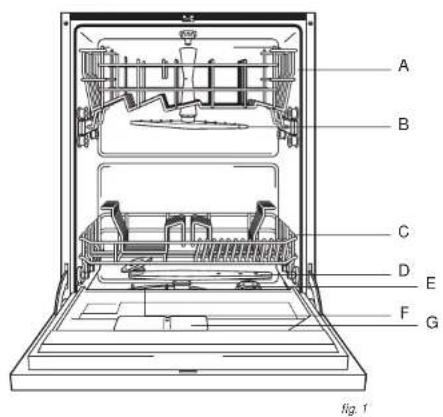

Toestelinformatie A, B en C (fig.1)

A-bovenkorf
B-sproeiarm boven
C-onderkorf
D - sprcoearm oder
E-zoutreservoir
F-zeef
G-reservoir voor zeep en glansmiddel

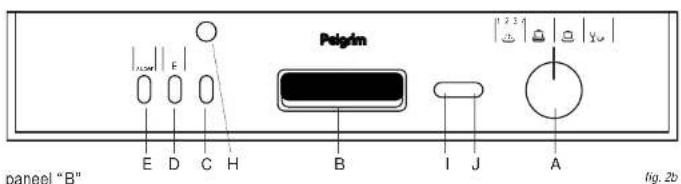

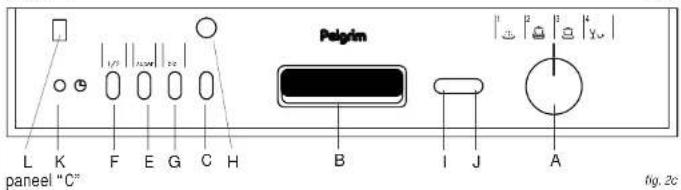

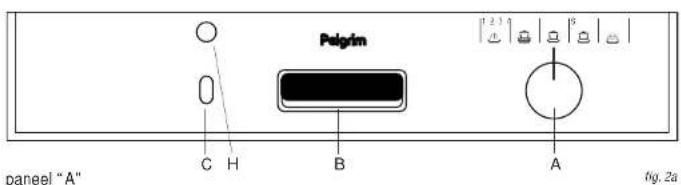

Bedieningspaneel (fig. 2a, 2b en 2c)

A-programma keuzeknop
B-handgreep
C-aan/uit toets
D-toets ECO (indien van toepassing)
E - toets super (indien van toepassing)
F-toets halve lading indien van toepassing
G-toets BIO (indien van toepassing)
H - signaallampje aan/uit
I - signaallampje zoutvoorraad [indien van toepassing]
J - signaallampje glansmiddelvoorraad (indien van toepassing)
K - toets instelbare starttijd - tot 9研究员 (indien van toepassing)
L - display instelbare starttijd

Introductie

Als u deze gebruksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biiedt. U vindt informatie voor uwveiligheid en over het onderhoud van het toestel.Verder vindt u milieuutips en aanwijzingen om energie te besparen.

Bewaar de gebruksaanwijzing en het installmentievoorschrift. Een eventuele volgende gebruiker van dit toestel kan waar zijn voordeel mee doein.

Inhoud NL

• Introductie 1
  Veiligheid 2-4

Voor het eerste gebruik 2
Waarop u moet letten 3
Bediening 5-8

Wasprogramma "A" 5
Verklaringprogramma"A

Wasprogramma "B" 6

Wasprogramma "C" 7
Verklaringprogramma“B"enC"....8

Toepassing 9-13
Zout, glansmiddel en wasminder 9

Storingen 15
Onderhoud 16-17

Reinigen 16

Installable 17-18
Montage 19-20
Afoeren verpakking en toestel 21

Dit toestel voldoet aan de geldende

CE-richtlijnen.

Voor het eerste gebruik

Dit toestel mag alleen door een erkend installateur worden aangesloten (zie elektrische aansluiting).
- Gebruik het toestel net als het tijdens het transport is beschadig; neem contact op met uw dealer.
Het toestel is alleen geschikt voor huishoudelijk gebruik en voor de aangegeven doeleinden.
- Gebruik het toestel niets als u natte handen heeft of op blote voeten staat.
Houd verpakkingsmaterial, zoals plastic zakken, polystyrene en hout buiten het bereik van kinderen.
Houd afwasmiddelen buiten het bereik van kinderen. Houd kinderen uit de buurt van het toestel; het is geen spelgoed.
Maak het toestel spanningsloos voordat met reparatie of schoonmakers worden gestart. Bij voorkeur door de stekker uit het stopcontact te halen de schakelaar in de meterkast op nul te zetten.
- Gebruik geen verlengsnoer.
Reinig nooit elektrische apparaten in de vaatwasmachine.

• Plaats geen plastic vaatwerk op het verwarmingselement. Plastic voorwerpen können smelten.
• Gebruik geen wasmiddelen die fosfaten en chloorbleekmiddelen bevatten.
  Voorkom kalkaanslag door regelmatig regenererzout bij te vullen. Gebruik alleen special zout voor vaatwasmachines.
  Vul het glansmiddel-, wasmiddel- of zoutbakje nooit met oplosmiddelen zoals wasbenzine, terpentine of alcohol. Een explosie kan het gezolg zich.

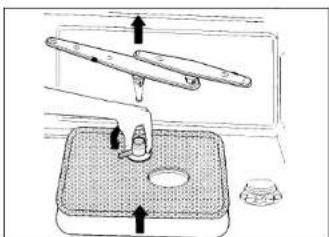

• Controller sproeiarmen en filteredeelte regelmatig op verontreinigungen.
• Gebruik de vaatwasmachine nooit zonder de filters.
  Nooit op een geopende deur zitten of staan. De deur kan ontzet raken of de vaatwasmachine kan maar voren kanten.
  Raakijdens, of direct na beeindiging van het wasprogramma het verwarmingselement niel aan.

Waar u op moet letten

Voordat u vaat in de machine staat

Verwijder eerst voedselresten. Hiermee voorkomt u verstopping.
Potten en pannen die erg vuil zich eerst in de week zetten.

Milieutips

Spaar het gebruikte vaatwerk op en was pas af wanner een (bij "halve lading" mogelijkheid) of beiden korven geheel gezuld zijn.
Kies steeds het programme dat het meest geschikt is voor de verontreinigingsgraad van uw vaat.
Maak geen, of zo weinig möglich, gebruik van het voorspoelprogramma.
Sluit de machine indien möglich aan op een warmwaterinstallatie met een maximumtemperatuur van 60^

Porselein

Niet geschikt:

Alle soorten porselein waarbij een voelbare opdruk of rand te zien is.

Let ook op de vorm van het porselein.

Klokvormige kopjes breken sneller danrechtvormige kopjes.

Plaats in geen geval poreus aardewerk in de vaatwasmachine.

Wel geschikt:

Porselein dat bij 700/800 ^ C is gebakken.

Gebruik hier bij Niet teveel spoelmiddel om

schade te voorkomen. Enkel wit of unigekleurd porselein dat bij 1200/1300 ^ C isgebakken is geheel vaatwasserbestendig.

Glas

Niet geschikt:

Kristal en mondgeblazen glaswerk; glas met een ingebrande opdruk of een goudrandje.

Wel geschickt:

Al het overige glaswerk.

Bestek

Niet geschikt:

Bestek waar bij het handvat is gemaakt van hout, aardewerk of porselein. De kans op barsten is groot. Dit gaeva bestaat overigens voor alle houten voorwerpen die in een machine gewassen worden.

Bestek gemaakt van chroomstaal is minder geschikt om in de machine af te wassen. Bij dit bestek kan corrosie (roest) ontstaan.

Wel geschikt:

Bestek gemaakt van chroomnikkelstaal 18/10.
Dit kwalitatief hoogwaardige bestek is roestvrij en bestand gegen de inwerking van zuren. Echter, het lemmet van een mes kan van ander materiaal gemaakt zich. Let hier op. Zilver of verzilverd bestek is ook vaatwasserbestendig. Het gebruekte spoelmiddel mag in dit geveal geen citroenzaur bevatten, aangezien dit het zilver aantast. Ook+kunnen bij regelmatif wassen in de machine krasjes ontstaan.

Let op:

U hebt langer plezier van bestek en vaatwater warneer u de volgende tips ter harte neemt:
Na gebruik het bestek - met name messen - afspoelen onder de kraan. Hiermee voorkomt u inwerking door zouten zuurbevattende etensresten.
Messen, vorken en lepels altiijd met het heft waar beneden in de afwasmachine zetten.
Chroomnikkelstaal-bestek en chroomstaalbestek Niet bij elkaar in de machine zetten. U loopt anders de kans dat roest-besmetting"plaatsvindt.
Haal bestek na afloop van het spelprogramma meteen uit de machine en wirit het na. Laat bestek nooit vochtig in de machine staan.
= Verzilverd en roestvrijstalen bestek nooit samen in een korf plaatsen.
Zilveren bestek mag nooit met aluminium in aanraking komen, aangezien dit het zilver kan beschadigen.
Kunststoff handgrepen van pannen kunn den dof worden.

Enverder...

Voorwerpen van kunstof要去en hittebestendig zich.
Aluminium pannen, vaatwerk en verzillende glassoorten hunnen verkleuren na vele malen afwassen. Bepaalde decoraties hunnen verbleken.
Let op de aanduiding "Geschikt voor vaatwasser" bij geglazuurd aardewerk.
Let, bij de aankoop van十几年 serviesgoed. op vormen die geschikt zich voor de vaatwasmachine. Zoals rechte gladde wanden, groe openingsen, geen al te diepe holten, vaatbestendige decorations, bestek en aardewerk.

Bediening

Wasprogramma“A”

knopstand	programma was- voor-	was- koud	warm	drogen
		middel was tem	p. spoel	len spoelen
1 Voorspoelen - - koud -	- -
2	Intensief 65 °C	25 g.	*	65 °C	2x	65 °C
3	Normaal 60 °C	25 g.	*	60 °C	1x	65 °C
S	Spaar 60 °C	25 g.	-	60 °C	1x	65 °C
4	Spoelprogramma	-	-	-	1x	65 °C

Verklaring van het programma "A"

Symbool	Geschikt voor...	Programmaverloop
Voorspoelen	Vaatwerk gereed voor volgende wasprogramma.	Kort koud spoelen ter voorkoming van het opdrogen van etensresten.
Intensief 65 °C	Zeer vuile pannen en borden (geen glaswerk).	Koud voorwassen; wasprogr. bij 65 °C;2x koud spoelen en warm spoelen bij 65 °C;nadrogen.
Normaal 60 °C	Normaal vuile pannen, borden en glaswerk.	Koud spoelen; wasprogr. bij 60 °C;1x koud spoelen en warm spoelen bij 65 °C;nadrogen.
Spaar 60 °C	Normaal vuile pannen, borden en glaswerk.	Koud spoelen; wasprogr. bij 60 °C; koud spoelen en warm spoelen bij 65 °C;nadrogen.
Spoel-progr.	Vaatwerk alleen spoelen. Wasmiddelreservoir open zetten.	1x koud spoelen en warm bij 65 °C;nadrogen.

Wasprogramma "B"
programma keuzeknop toets was- voo- was- koud wa-m drogen
Voorspoelen1	--- koud ---	middel	was tem	p. spoelen spoelen	spoenen	spoenen
Super	2 super	10 g. + 55 °C 65 °C20 g.	265 °C					●
Bio55 °C*	2 E	25 g.	●	55 °C	●	65 °C	●
Normaal65 °C	2		25 g.	●	65 °C	●	65 °C	●
Eco55 °C	3	E	25 g.	—	55 °C	●	65 °C	●
Dagelijks 365 °C		25 g.	—	65 °C		●	65 °C	●
Delicaat55 °C	4		25 g.	—	55 °C	●	65 °C	●
Delicaat45 °C	4	E	20 g.	—	45 °C	●	65 °C	●

^a Aanbevolen programma bij gebruik van de nieuwe generatie afwasmiddelen met enzymen.

Wasprogramma "C"
programma keuzeknop toets was- vocr- was-middel koud wa-was tem m drogenp. spoelen spoelen
Voorspoelen	--- koud --
Super	2 super	10 g. + 55 °C 65 °C(1/2)	265 °C20 g.					•
Bio55 °C*	2	bio(1/2)	25 g.	•	55 °C	•	65 °C	•
Normaal65 °C	2	(1/2)	25 g.	•	65 °C	•	65 °C	•
Eco55 °C	3	bio(1/2)	25 g.	-	55 °C	•	65 °C	•
Dagelijks 365 °C	25 g	-	65 °C			•	65 °C	•
Delicaat55 °C	4	(1/2)	25 g.	-	55 °C	•	65 °C	•
Delicaat45 °C	4	bio(1/2)	20 g.	-	45 °C	•	65 °C	•

(1 / 2) = halve lading naar keuze
Aanbevolen programma bij gebruik van de十几年e generatie afwasmiddelen met enzymen.

Verklaring van het programme "B" en "C"
Symbool Geschikt voor... Programmaverloop
Voorspoelen	Vaatwerk gereed voor Kort koud spoelen ter voorkoming van het volgende wasprogramma. opdragen van etensresten.
Super Zeer vuile pannen en Voorwassen bij borden (geen glaswerk) met xkoud spoelen en warm spoelen bij 65 °C; aangekoekte etensresten. nadrogen.	55 °C; wasprogr. bij 65 °C; xkoud spoelen en warm spoelen bij 65 °C; aangekoekte etensresten. nadrogen.
Bio 55 °CNoel	maaal vuile pannen en Koud voorwassen; wasprogr. bij 55 °C; borden (geen glaswerk) met xkoud spoelen en warm spoelen bij 65 °C; aangekoekte etensresten. nadrogen.	wasprogr. bij 65 °C; 1x koud
Normaal Normaal vuile pannen Koud spoelen, wasprogr. bij 65 °C; nadrogen.
Eco 55 °C	Licht vuile pannen en borden (geen glaswerk) met xaangekoekte etensresten.	Wasprogramma bij 55 °C; koud spoelen en warm spoelen bij 65 °C; nadrogen.
Dagelijks 65 °C	Licht vuile pannen en Wasprogr. borden van de dag zichl.	programma bij 65 °C; koud spoelen en warm spoelen bij 65 °C; nadrogen.
Delicaat Mat55 °C	matig vui vaatwerk, zoals Was glazen.	programma bij 55 °C; koud spoelen en warm spoelen bij 65 °C; nadrogen.
Delicaat 45 °C	Matig vui vaatwerk, zoals glaswerk.	Energiespaarprogramma bij 45 °C; koud spoelen en warm spoelen bij 65 °C; nadrogen.

Zout, glansmiddel en wasmiddel

Waterontharder

De vaatwasmachine is uitgerust met een automatische waterontharder die, bij gelebruik van zout dat geschikt is voor vaatwasmachines, harde bestanddelen aan het water ontrecht.

Hard water laut op de droge vaat witte vlekken achefter; bovendien wordt de vaat na verloop van tijd dof. Het apparaat kan worden afgesteld overeenkomstig de hardheidsgraad van kraanwater in uw woning en het daarmee samenhangende zoutverbruik.

Bij het verlaten van de fabrik is de machine afgesteld op een gemiddelde hardheidsgraad.

Let erop dat u na het bijvullen van het zout het zoutreservoir weer goed afsluit. Het is belangrijk dat het afwasmiddel of het waswater Niet in het zoutreservoir hunnen lopen, waar deze het functioneren van de regeneratie-inrichting negatief kunnen beinvloeden. De garantie dekt een dergelijk stareng Niet.

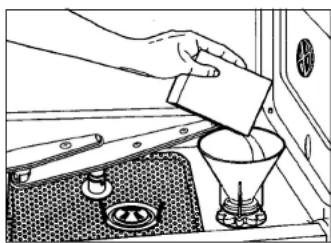

Zout bijvullen

Gebruik alleen zout dat geschikt is voor vaatwasmachines voor huishoudelijk gebruik. Indien u gebruik maakt van zoutpastilles moet u het reservoir Niet helemaal vullen.

Gebruik in geen geval keukenzout of industrieel zout, waar deze Niet oplosbare bestandelen bevatten, die na verloop vanijd het functioneren van de wateronthardingsinstallatie nadelig konnen beinvloeden.

Het zoutreservoir bevindt zich op de bodem van de vaatwasmachine. Draai, na eerst het onderrek te hebben verwijderd, de dop van het reservoir gegen de richting van de klok in los en giet het zout erin met behulp van de trechter (die bij de vaatwasmachine is geleverd, afb.3).
- Verwijder eventuele zoutresten op de rand van de opening van het reservoir voordat u de dop waar vastdraait. De waterontharder kan onceveer 1.7kg zout bevatten.
Giet bij het eerste wasprogramma tegelijk met het zout ook 1 liter water in het reservoir.
Het zoutreservoir moet alotijd direct voor een wasprogramma worden gevuld. Op deze manier worden de overlopende zoutoplossing alotijd gelijk door het waswater verwijderd. De langdurige aanwezigheid van zoutoplossingen kan corrosie van de bak verooorzaken.

Aftelling van de waterontharder

De vaatwasmachine is uiterust met een inrichting die op de hardheidsgraad van het kraanwater kan worden afgestemd. Na het openen van de deur ziet u de inrichting in de rechterbovenhoek. U knot dele efstellen met een munt (fig.4). Afhankelijk van het model is het maybeijk 3 of 5 standen in te stellen. Raadpleeg voor het instellen van de waterontharder de onderstaande tabellen en zen het nummer van het gekozeniveau 1,2, op het referentieteken.

Model met 3 standen

waterhardheid instellingen
Duitse Franse graden graden
0 - 9°dH 0 -	15°dF stand 1	(geen zout)
10 - 17°dH 16	- 30°dF stand 1
18 - 29°dH 31	- 50°dF stand 2
30 - 40°dH 51 -	70°dF stand 3

Model met 5 standen

waterhardheid instellingen Duitse Franse graden grades
0 - 9°dH 0 -	15°dF stand 1	(geen zout)
10 - 15°dH 0 -	25°dF stand 1
16 - 23°dH 26 -	40°dF stand 2
24 - 34°dH 41 -	60°dF stand 3
35 - 46°dH 61 -	80°dF stand 4
47 - 58°dH 81 -	100°dF stand 5

Informeer bij het waterleidingbedrijn waar de hardheid van het ledingwater.

Glansmiddel

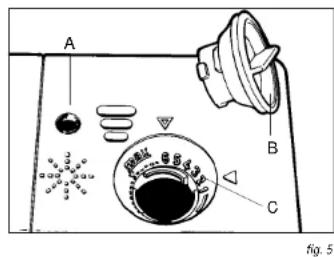

Open het glansmiddelreservoir (zie fig.5) aan de binnenkant van de deur naast het afwasmiddelbakje. De uitvoerig is afhankelijk van het type vaatwasser; de reservoirs werken allen volgens hetzelfde principe.

Deksel van het glansmiddelreservoir -tegen de wijzers van de klok in -losdraaien.

Ciet glansmiddel in het reservoir en sluit het wee.

Het reservoir heeft een inhoud van 140 cc.

• Controller het peil van het glansmiddel af en toe.

Het peilglas (A) bevindt zich linksboven het deksel.

Reservoir leeg:

Reservoir vol:

De juiste hoeveelheid glansmittel per wasbeurt ist instelhaar.

Draai de knop (B) in het reservoir op de gewenste stand (C). De dosis glansspoel-middel staat in verhouding tot de nummers op de knop.

Dosis verhogen (hoger getal kiezen): Gewassen vaatwerk is mat of vlekker door opgedroogde druppels.

Dosis verlagen (lager getal kiezen): Gewassen aardewerk is kleverig of heeft witachtige strepen.

Opmerking:

Het glansmiddelreservoir is standarda.
afgesteld op een gemiddelde dosis.

Wasmiddel

fig.6

In de deur, naast het glansmiddelreservoir, bevindt zich ook het reservoir voor het afwasmiddel (zie fig. 6).

Druk op knop A om het deksel van het wasmiddelreservoir te openen.
Vul het reservoir (B) met circa 25 gram wasmiddel. Volg hierbij de aanwijzingen van de wasmiddelenproducent.
Wanneer u het "super"programma kiest, handel dan als volgt: Vul het reservoir voor het wasmiddel (B) met circa 20 gram en het reservoir voor het voorwasmiddel (C) met ca.10 gram.Sluit het deksel.

Opmerking:

Tijdens de was wordt het reservoirdeksel automatisch geopend om het wasmiddel aan het water toe te voegen.

Bij gebruik van wastabletten - in een houder aan het bestekmandje - dient het reservoir gesloten te zich.

Korven

De vaatwasmachine heeft een capacitit van twaalf couverts. Het onderste rek is bestemd voor vaat die extra vuil is. Het bovenste rek is bestemd voorkleine en middelgrote vaat, zoals glazen,kleine bordjes, koffie- en theeekopjes en lage schalen.

Halve lading (indien aanwezig)

Bij de vaatwasmachine hebt u de möglichkeid met halve belading te werken. Door gebruik te makesen van het "halve lading"programma bereikt u een aanzienlijke besparing op water en elektricitieit.

Vul de bovenste korf en druk de tgs in. Er mag bij gebruik van het programma geen vaat in de onderste korf staan.

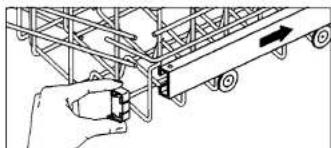

Hoogte-instelling bovenkorf

De bovenkorf kan op twee verschillende hoogten geplaatst worden. afhankelijk van de hoogte van het vaatwerk.

Trek de korf helemaal waar voren en verwijder het afdekkapje aan de rechterzijde (zie fig.7). Verwijder de korf.

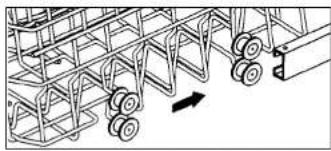

Plaats het andere stel wieljtes in de rails (zie fig. 8). Duw de korf weein de machine enplaats het afdekkapje terug.

6g.7

fig.8

Bovenkorf in hoge positie

In deze stand is de korf is geschikt voor Klein en middelgroot vaatwerk, zoals glazen,kleine bordjes,kopjes,kommetjes en lichte plastic voorwerpen die gegen hite bestand zijn.

Bovenkorf in lage positie

In dieze stand is de korf geschikt voor (niet al te vuile)grote borden.

Beladen van de bovenkorf

Borden met de bovenkant maar vorenplaatsen.
Kopjes en bakjes met de opening maar benedenplaatsen.
Aan de linkerkant van de korf kun t u-op twee niveaus -kopjes en glazen plaatsen U kuntd bovenste afdruiprekjes omhoog klappen.

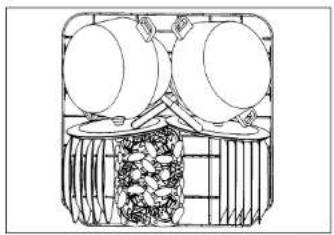

Beladen van de onderkort (zie fig. 9)

De onderkorf kan - net als de bovenkorf - helemaal uitgetrokken worden door eerst de deur geheel te openen.
- Plaats soep-, platte en dessertborden, pannen, deksels en schotels in de onderkorf.
Borden met de bovenkant maar voren, of\ aar het midden,plaatsen. Zorg ervoor dat\ er altijd ruimteussen de borden overblift,\ zodat het water er vrij langs kan stromen.
Kommen en pannen met de opening naar benedenplaatsen.

De bordenrekken konnen afhankelijk van deuitvoerung worden omgeklapt (zie fig. 10).

0g.10

Bestekmandje

Het bestekmandje is geschikt voor elk type bestek.
In het bestekmandje worden messen, vorken en lepels, met het heftaar beneden, geplaatst. Controller alsijd of de spreoiarmen vrij hun knuren draaien.

De eerste was (zie fig. 2a/2b/2c)

Sluit de deur en zet de waterkraan helemaal open.
- Draai de programmaknop op de gewenste stand (zie de programmakeuze-tabel op pag. 5 t/m 8).
Start de vaatwasser door de aan/uit knop (zie fig. 2a, 2b en 2c) in te drukken. Het signaallampjelicht op.

Eindeprogramma

De vaatwasser schakelt zichzelf automatisch uit na beeindiging van het programma.
U schakelt de vaatwasmachine handmatiguit door op de aan/uit knop te drukken.
Als u kiest voor een programme met nadrogen dan kut u na circa 30 minuten de vaat uit de machine halen. Houd tot dieijd de deur gesloten.
- Neem de vaatuit de machine. Let op:
-Het vaatwerk kan heet zichn.
- Leeg eerst de onderste korf. Als u de bovenste korf het eerst leegt kennen waterdruppels op het vaatwerk in de onderste korf vallen.

Uitstellen startijd

Afhankelijk van het type vaatwasser kan de aanvang van het programma met minimaal een uur en maximaal negen uur wordenuitgesteld.

Modellen met uistelbare startijd

• Na het inschakelen van het toestel hebt u ongeveer een minuut deijd om met toets "M"de gewenste startijd in te stellen.

De resterendeijd tot de aanvang van het programme worden op het display "N" weergegeven.

Storingen zelf verhelpen

Mocht het toestel Niet waar wens functioneren,
controleer dan eerst of u de storing zichkunt
verhelpen met behulp van de tabel hieronder.
Vaak is maar eenkleinigheid de oorzaak van de
storing.

Hetprogramma begintniet

oorzaak remedie

Stekker Niet in het Stop de stekker in het stopcontact.stopcontact.

Deur nicht goed gesloten. Sluit de deur.

Zekering in meterkast Meterkast controeren. defect.

Er zit een knik in de Zorg ervoor dat de

toevoerslang. toevoerslang "vrij" hangt.

Er bevindt zich nog Verwijlder de afsluitdop.

een afsuitdop in de

alvoerslang of in de

afoeraansluiting op de sifon.

Programma loopt niel door

oorzaak remedie

Waterkraan Niet geheel Open waterkraan geheel.

geopend.

Kraanfilterje is vui. Maak het kraanfilterje

schoon.

Stankafsluitdopje van Plaats het afsluitdopje

sifon is verwijderd. Weer in de sifon.

Geen schone vaat

oorzaak remedie

Foutprogramma.Kies het juiste afwasprogramma.

Sproeiarmen geblokkeerd. Zorg ervoor dat de spreoi

armen vrij kunn den draaien.

Controleer of het vaatwerk

goed is ingeladen.

Maak de filters schoon.

Onjulste dosering Stel de dosering van het

afwasmiddel.

afwasmiddel bij.

Controleer of er nog zout in

het zoutreservoir aanwezig

is.Zorg ervoor dat het zout

reservoir correct op de

waterhardheid is afgesteld.

Vaat niel droog en zonder glans

oorzaak remedie

Verkeerd afwasmiddel

Gebruik een goed afwas

middel.

Onjuste dosering. Gebruikeer awasmildel.

Witachtige vlekken of slierten op de vaal

oorzaak remedie

Onjuiste dosering. Gebruik minder

glansmldel.

Opgedroogde waterdruppels op de vaat

oorzaak remedie

Onjuiste dosering. Gebruik meer glansmiddel.

Reinigen

Maak het toestel eerst spanningsloos (zie ook pagina 2).

Sproelarmen

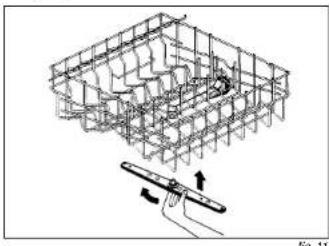

• Neem de bovenste spreiem uit door deze - met een draaiende beweging -rechtstandig maar beneden te trekken (zie fig. 11).

Neem de onderste spreoiarm uit door deze rechtstandig maar boven te trekken (zie fig. 12).

Spoel des spreoiarmen schoon onder de kraan.

Roestvrijstalen filter (zie fig. 13a, 13b, 13c)

fig.13a

fig 13b
6g.13c

• Verwijder de onderste spreoiarm.

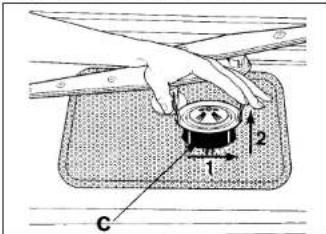

Fig.12 Verwijder de filtergroep (C) door de lipjes linksom te draaien (1). Neem de filtergroeprechtstandiguit (2).

Verwijder het microfilter (D) door de bajonetsluiting open te draaien.

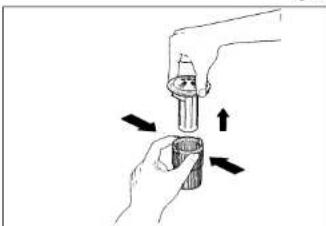

Verwijder de zeef door in het filterhuis te knijpen (zie fig. 13c). Neem tegelijkkertijd de zeefrechtstandiguit.
Reinig de zeef met een borstel onder stromend water.
Monteer de filtergroep wee in omgekeerde volgorde.

Installable

Elektrische aansluiting

230V-50Hz

Algemeen

Wanner het toestel Niet is voorien van een aansluitnsnoer met stekker, dan dient het alleen door een erkend installmenter op hetlichtnet te worden aangesloten.

Let op:

Op het gevegensplaatje staan de aansluitwaarde en de vereiste netspanning aangegeven. Het aansluiten要去 gebeuren in overeenstemming met de nationale en lokale voorschriften.

Bij een gespecifieerd vermogen groter dan 3kW gebruikt u een contactdoos geschikt voor een stroomsterkle vaneer dan 13 A.

Technische gegevens

Aansluitwaarde: kW zi typeplaatje

Maten:

Max.hoogte mm 870

Min.hoogte mm 820

Breedte mm 596

Diepte mm 550

Deurpaneel: Max. hooget* mm 600

Min.hoogte mm 500

Breedtem 598

Bedieningspaneel:

Max.hoogtemm155

Min.hoogte mm 115

Sokkel:

Max.hoogtemm170

Min.hoogte mm 100

• bij minimale bedieningsspaneelhoogte

Waar u verder op moet letten

Monteer kraan, afvoer en de geaarde stekker/wandcontactdoos altd onder handbereik.
Zorg ervoor dat de plint kan worden verwijderd. De vaatwasmachine要去 voor onderhouds-/repairatiewerkzaamheden uit de nis gehald hunnen worden.
Toevoerslang/aquastop aansluten op een zelfbeulichende waterkraan met een 3 / 4^ schrofaansluiting.

Zorg ervoor dat er geen vuil achechterblift in een nieuw geinstalleerde waterleiding.

De vaatwasser kan zowel op een koudwater- als op een warmwaterkraan (max. 60^ ) aangesloten worden. Wanner u de vaatwasmachine op een warmwaterkraan aansluit za de afwastijs met ongeveer twintig minuten bekort worden. De vaatwasser wast dan wel minder doelmatig. Het 45^ -programma za hierdoor op een wat hogere temperatuur uitgevoerd worden.
Boor geen gaten in deur of zijwanden. De vaatwasmachine kan hierdoor onherstelbaar beschadigd raken.

Inbouwen

Bevestig de stelvoeten met de contramoeren onder de ijspanelen van de machine.

Hoothe-afstelling toestel

De hoogte van de vaatwasser kan met verstelbare voetjes aangepast worden van 820 tot 870 mm. Meet voor u dit doet de hoogte van de nis.
-Het verdient aanbeveling de machine op een zogeheten vaatwasservonder teplaatsen. Informeer hiernaar bij uw keukenhandelaar.

Hoothe-afstelling bedienlngspaneel (zie fig. 14)

fig. 14

U kundt de hoogte van het bedieningspaneel aanpassen aan de hoogte van het keukenmeubel. Dit doet u met behulp van de schroeven (A) aan de onderzijde van het paneel.
- Verwijder de schroeven, veren en lijst om de minimale hoogte-instelling te verkrijgen.
Wanneer u de lijst Niet verwijdert is de hoogte in te stellen van 125 tot 140 millimeter. Met behulp van de extra lijst kunt u de bedieningspaneelhoopte instellen tot maximaal 155 millimeter.
U bereikt een paneelhoogteussen 120 en 125mm door de "halve maan" in de lijst een aantal millimeters dieper uit te snijden.

Montage

Montage deurpaneel (zie fig. 15)

6g.15

Bepaal erst de hoogte van het bedieningspaneel.
Leg de mal op de binnenzijde van het deurpaneel.
De maatstrepen op de mal die corresponderen met de gameten paneelhoogte geglekggen met de bovenzijde van de deur.
De mal aan linker- en rechterzijde centreren met behulp van de verticale maatstrepen.
Neem de markingsen van de boorgaten op de mal over op de deur.
Als het deurpaneel van massief hout is, de gaatjes voorboren met een boor van 2 mm (12 mm diep).

Let op

Houd rekening met eventuale verschillen in
dikte van het paneel (ingefreesde
verdiepingen of afgeschuinde kanten).
Monteer het bevestigingsmaterial op de deur, zoals aangegeven op de mal.

6q.18

Bevestig het paneel op de deur van de vaatwasser door de bovenste pennen in de sleuven van het kunststof gedeelte drukken.

Schuif het paneel iets omhoog. Bevestig de onderzijde zoals aangegeven in fig. 16.

Afstellen veerspanning (zie fig. 17)
Fig. 17

Deourisstandaardoplaagste veerspanningafgesteld.
Verhoog de veerspanning door - met een schroevendraier - de twee stelschroeven in de richting van de klok te draieren. De veerspanning is goed, als de deur in geopende toestand in evenwicht is.

MONTAGE

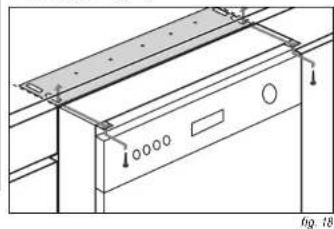

Plaatsling (zie fig. 18)

Maak het uitgezaagde stuk plint waterdicht met bijvoorbeeld verf -en plaats de plint weer.

Waar u verder op moet letten

Maak de speling rond het toestel Niet groter dan drie millimeter. Bijeer spel ing bestaat de mogelijkheid dat elektrische delen van de machine aangeraakt hunnen worden.

Let op:

Slangen mogen nicht geknkt of platgedrukt
wordenijdens de installment van de
vaatwasmachine in de nisruimte.

Bevestig de meegeleverde stalen plaat aan de onderzijde van het aanrechtblad.

De vaatwasmachine waterpas afstellen.

Bevestig de vaatwasmachine aan het aanrechtblad.

• Plaats de plint.

• Open - voorzichtig - de deur van de vaatwasser en controller of de deur tegen de plint stoot.

Als dit het geval is, markeer dan het gedeelte van de plint dat verwijderd moet worden. Laat drie millimeter spel ing:tussen deur er plint opdat de deur vrij kan draaien.

Wateralvoer

De afvoerpijp moet voorzien zijn van een sifon. De afvoerslang moet vrij hangen in de afvoerpijp. De afvoerpijp mag dus nicht afgedicht worden.
- De afvoerslang moet op maximaal 80 cm hoopte hangen. De minimale hoopte is 32 cm.

Aquastop

De aquastop is in de toevoerslang geinteggreerd.

De aquastop herstelt een geblokkeerde watertoevoer Niet uit zichelf. Sluit de waterkraan wonneer het indicatievenstertje op de aquastop rood is. Onderzoek eerst waarom de aquastop de watertoevoer geblokkeerd heeft. Neem contact op met de installmenter of met de servicedienst.

Afvoeren verpakking en loestel

De verpakking van het toestel is recyclebaar.

Gebruikt zich:

-karton
-poly-ethylenfolie (PE)
CFK-vrij polystyrene (PS-hard-schuim)
polypropyleen banden om de doos

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatatie verschaffen over het op verantwoorde wijze afvoeren van atgedankte huishoudelijk apparaten.

Appliance information A, B and C (fig.1)
