MODE D'EMPLOI VW147ZIL ETNA

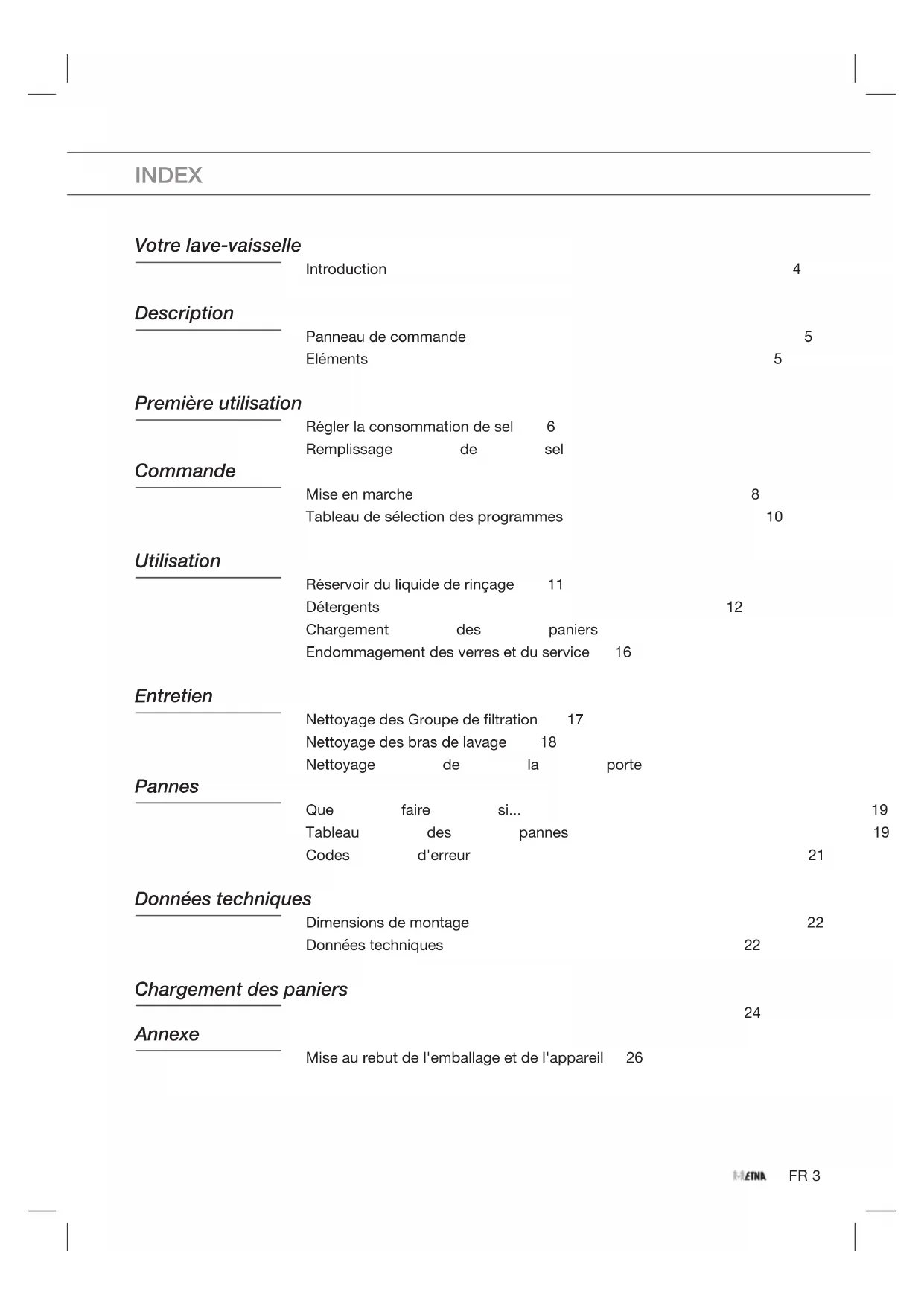

INDEX Votre lave-vaisselle Introduction 4 Description Panneau de commande 5 Eléments 5 Première utilisation Régler la consommation de sel 6 Remplissage de sel 7 Commande Mise en marche 8 Tableau de sélection des programmes 10 Utilisation Réservoir du liquide de rinçage 11 Détergents 12 Chargement des paniers 14 Endommagement des verres et du service 16 Entretien Nettoyage des Groupe de filtration 17 Nettoyage des bras de lavage 18 Nettoyage de la porte 18 Pannes Que faire si... 19 Tableau des pannes 19 Codes d'erreur 21 Données techniques Dimensions de montage 22 Données techniques 22 Chargement des paniers

Annexe Mise au rebut de l'emballage et de l'appareil 26FR 4 Introduction Vous avez choisi un lave-vaisselle Etna. Une souplesse d'emploi optimale et une commande simple étaient prioritaires lors du développement de ce produit. Ce manuel décrit comment utiliser le lave-vaisselle de façon optimale. Vous y trouverez des informations sur les commandes ainsi que des informations de base sur le fonctionnement de l'appareil. Vous y trouverez également des conseils d'entretien. Les consignes de sécurité qui sont importantes lors de l'installation sont reprises dans la notice d'installation, qui est destinée à l'installateur. Veuillez lire ce manuel avant d'utiliser l'appareil. Conservez soigneusement ce manuel afin qu'un autre utilisateur éventuel puisse aussi en profiter. Avant toute utilisation, veuillez lire les consignes de sécurité ! VOTRE LAVE-VAISSELLEFR 5 DESCRIPTION Panneau de commande

1. Touche marche/arrêt

4. Indicateur de programme (P1 à P8)

5. Icônes de programme

6. Touche de programme

7. Touche départ différé

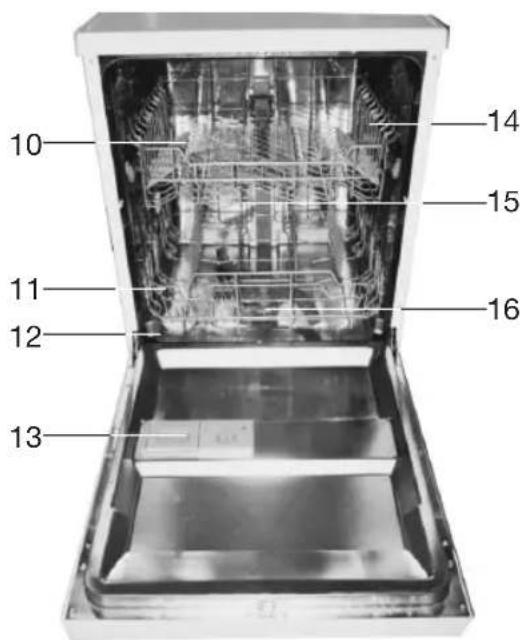

10. Panier supérieur

11. Panier inférieur

12. L'adoucisseur d'eau

13. Compartiment à détergent

14. Panier pour les tasses

16. Groupe de filtration

Avant la première utilisation du lave-vaisselle :

• Réglez la dureté de l'eau.

• Remplissez le réservoir de sel avec 1 litre d'eau et rajoutez ensuite 1,5 kg de sel régénérant pour lave-vaisselle.

• Ajoutez du liquide de rinçage.

• Ajoutez du produit lave-vaisselle. Régler la consommation de sel

2. Appuyez sur la touche marche/arrêt pour mettre en marche l'appareil.

3. Appuyez minimum 5 secondes sur la touche de programme (dans les 60 secondes qui

suivent la mise en marche de l’appareil). Les témoins de détartrage et de produit de rinçage sont allumés en continu.

4. Appuyez sur la touche de programme pour sélection le réglage adéquat (H1->H2->H3-

>H4->H5->H6 / consulter 'Le schéma de l'adoucisseur d'eau').

5. Enfoncez la touche marche/arrêt.

Le schéma de l'adoucisseur d'eau L'adoucisseur d'eau degrés Clarke ºdH mmol/l affichage de réglage consommation de sel (gramme/cycle)

Réglage usine: H3 (EN 50242) Informez-vous auprès du service des eaux de la dureté de l'eau du robinet.FR 7

PREMIÈRE UTILISATION

Remplissage de sel Cette machine est équipée d'un anticalcaire. A cet effet, remplissez le lave-vaisselle de sel.

1. Après avoir ôté le panier inférieur, dévissez le bouchon du réservoir.

2. Avant de remplir le réservoir pour la première fois, versez-y un litre d'eau.

3. Placez l'entonnoir dans l'ouverture du réservoir. Versez-y environ 1 kg de sel. Il est normal

qu'un peu d'eau s'écoule de l'ouverture pendant cette opération. Attention ! Otez le sel renversé et faites toujours tourner immédiatement un programme complet afin d'éviter tout dommage du fond.

4. Revissez soigneusement le bouchon.

Attention ! Remplissez toujours le réservoir de sel et réglez la dureté de l'eau avant de mettre en service le lave-vaisselle. Remplissez le réservoir de sel quand le voyant de l'anticalcaire s'allume. Il peut arriver que le voyant reste allumé un certain temps bien que le réservoir de sel soit rempli. Il s'éteint lorsque sel s'est suffisamment dissous dans l'eau.FR 8 COMMANDE Mise en marche

1. Ouvrez la porte du lave-vaisselle.

2. Mettez la vaisselle dans les paniers.

3. Ajoutez du produit lave-vaisselle et du liquide de rinçage (voir rubrique « produit lave-

vaisselle » et « liquide de rinçage »). Vérifiez la quantité de sel régénérant dans le réservoir à sel (voir rubrique « remplissage du sel »).

4. Appuyez sur la touche « marche-arrêt » pour mettre en marche l'appareil.

Le voyant s'allume lorsque l'appareil est en marche.

5. Sélectionnez le programme souhaité (voir « tableau de sélection des programmes »).

Appuyez à plusieurs reprises sur la touche de programme pour sélectionner le programme souhaité. Le symbole des lumières (P1-P8) associées au programme sélectionné.

6. Fermez la porte du lave-vaisselle.

Le lave-vaisselle lance le programme sélectionné. Départ différé

• Si vous voulez que le lave-vaisselle se mette en marche plus tard, vous pouvez utiliser la touche « départ différé ». Vous pouvez choisir entre un départ différé de 1 et 24 heures. Chaque pression sur la touche modifie le temps de départ différé. Le temps de départ différé est affiché. Arrêter ou adapter un programme de lavage

2. Gardez la touche de programme enfoncée pendant plus de trois secondes. Vous pouvez de

nouveau sélectionner le programme souhaité (voir «tableau de sélection des programmes»).

3. Puis fermez la porte.

Attention ! Un programme qui a déjà démarré peut uniquement être modifié dans sa phase initiale. Après un certain temps, le détergent est déjà réparti sur la vaisselle ou la machine a déjà pompé toute l'eau de vaisselle. Le cas échéant, vous devez de nouveau remplir le compartiment à détergent (voir le chapitre Compartiment à détergent). A l'issue du programme de lavage A la fin du programme de lavage, un signal sonore retentit pendant huit secondes.

1. Ouvrez la porte du lave-vaisselle.

2. Eteignez l'appareil au moyen de la touche marche/arrêt.

Attendez quelques minutes avant de vider le lave-vaisselle. A la fin du programme, la vaisselle et les couverts sont encore très chauds. Il y a un risque que la vaisselle se brise à cause de la chaleur. En outre, le fait de laisser la vaisselle quelques minutes dans l'appareil favorise le séchage.FR 9 Protection contre les surintensités

• La protection ferme la soupape d'admission. S'il reste de l'eau dans le lave-vaisselle, teignez-le et fermez le robinet d'alimentation. Mettez l'appareil en marche et démarrez un programme quelconque. Si l'eau n'est pas pompée au début du programme, prévenez le service d'entretien et retirez l'eau superflue. Sélectionner une demi-charge

• Le lave-vaisselle avec fonction demi-charge s’adapte à vos besoins, vous pouvez dès lors économiser de l’électricité et de l’eau et réduire la durée du cycle en chargeant à moitié le lave- vaisselle lorsque vous le désirez. Avertissement ! Il est dangereux d'ouvrir entièrement la porte pendant le programme de lavage. Vous risquez d'entrer en contact avec de l'eau bouillante qui gicle de la machine. COMMANDEFR 10 Tableau de sélection des programmes Programme Déroulement programme Déroulement Programme Détergent pré-/principal Durée (min.) Energie (KWh) Eau (L) Automatique (P1) Le lave-vaisselle détecte le degré de saleté de la vaisselle puis adapte la consommation d’eau et la température en conséquence. Pour obtenir un bon séchage, sélectionnez Sé¬chage normal. Pré-rinçage (45 °C) Lavage principal (45- 55 °C) Rinçage Rinçage (65 °C) Séchage 5/25 gr. 150 0,9~1,3 11~15 Intensif (P2) Vaisselle très sale, comme des plats des casseroles, des poêles, des assiettes assiettes avec résidus alimentaires desséchés. Pré-rinçage (50 °C) Lavage principal (60 °C) Rinçage Rinçage Rinçage (70 °C) Séchage 5/25 gr. 170 1,6 18,5 Normal (P3) Vaisselle sale normale, comme des plats, des assiettes, des verres, des casseroles peu sales. Pré-rinçage (45 °C) Lavage principal (55 °C) Rinçage Rinçage (65 °C) Séchage 5/25 gr. 180 1,3 15 Économique (P4) (*EN 50242) Vaisselle peu sale, comme des assiettes, des verres, des récipients et des casseroles peu sales. Pré-rinçage Lavage principal (45 °C) Rinçage (65 °C) Séchage 5/25 gr. 190 0,91 11 Verres (P5) Vaisselle peu sale comme des verres, du cristal et de la porcelaine délicate. Pré-rinçage Lavage principal (40 °C) Rinçage Rinçage (60 °C) Séchage 5/25 gr. 130 0,9 14,5 90 minutes (P6) Vaisselle quotidienne en 90 minutes. Pour la vaisselle quotidienne comme assiettes et casseroles peu sales ou normales. Lavage principal (65 °C) Rinçage Rinçage (65 °C) Séchage 30 gr. 90 1,35 12,5 Rapide (P7) Vaisselle peu sale, comme des verres, du cristal et de la porcelaine fragile. Pas de peu sales. Lavage principal (45 °C) Rinçage (50 °C) Rinçage (50 °C) 25 gr. 30 0,75 11 Rinçage (P8) Vaisselle peu sale, comme des verres, du cristal et de la séché. Pré-rinçage 15 0,02 4 *EN 50242 : Il s'agit d'un programme de test. Les informations relatives à un test comparatif conformément à la norme EN50242 sont les suivantes :

• Capacité : 12 couverts

• Position du panier supérieur : roulettes sur les rails de guidage

• Position de lavage : 6 / Pl: 0,49w; Po: 0,45w COMMANDEFR 11 UTILISATION Réservoir du liquide de rinçage Le liquide de rinçage est ajouté lors du dernier rinçage. Le liquide de rinçage évite les traces de gouttes sur la vaisselle propre. Il assure en outre un séchage plus rapide de la vaisselle, car l'eau glisse plus facilement. Le lave-vaisselle a été conçu pour l'utilisation d'un produit de rinçage liquide. Le réservoir de liquide de rinçage se trouve à l'intérieur de la porte, à côté du compartiment à détergent. Attention : remplissez le réservoir de liquide de rinçage lorsque le voyant du liquide de rinçage s'allume. Le réservoir a une capacité d'environ 100 ml. Ne remplissez pas trop le réservoir du liquide de rinçage. Faute de quoi le liquide de rinçage va déborder. Il faut essuyer le liquide de rinçage renversé. Sinon, une fuite pourrait se produire suite à une formation extrême de mousse.

1. Dévissez le bouchon du réservoir de liquide de rinçage (à gauche, vers la flèche « ouvert »).

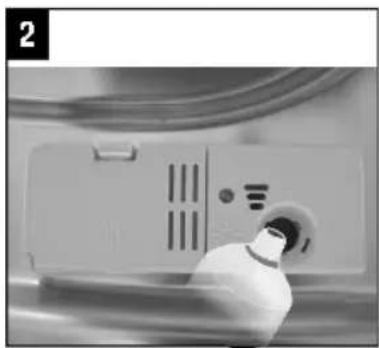

2. Versez le liquide de rinçage dans le réservoir. Faites attention à ne pas verser trop de

liquide. Le réservoir a une capacité d'environ 100 ml.

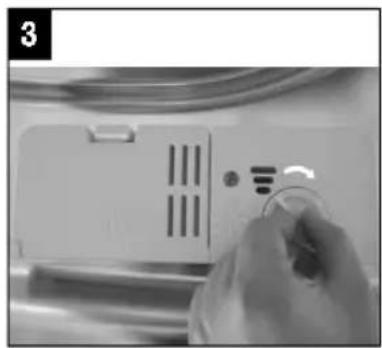

3. Remettez le bouchon. Vérifiez qu'il soit aligné sur la flèche « ouvert » et tournez-le vers la

flèche « fermé ». Régler la quantité de liquide de rinçage Une quantité déterminée de liquide de rinçage est ajoutée au dernier rinçage. Tout comme pour le détergent, la quantité de liquide de rinçage dépend de la dureté de l'eau dans votre région. Un excès de liquide de rinçage peut occasionner des traces sur la vaisselle.FR 12 Le réservoir de liquide de rinçage a 6 positions. Réglez en premier lieu le réservoir sur la position 2. Si des taches continuent d'apparaître sur la vaisselle, et si la vaisselle ne sèche pas bien, augmentez la quantité de liquide de rinçage en tournant le bouton du réservoir sur la position

3. Si cela n'entraîne aucune amélioration, réglez le bouton sur une

position supérieure. Répétez cette opération jusqu'à ce que la vaisselle sorte sèche et sans traces de la machine. Détergents Les substances chimiques dans les détergents suppriment les impuretés, les décomposent et veillent à ce qu'elles soient évacuées du lave-vaisselle. La plupart des détergents disponibles en magasin sont adaptés. Avertissement ! Les détergents sont des produits corrosifs. Gardez-les par conséquent hors de portée des enfants. En cas d'absorption, consultez immédiatement un médecin et emportez l'emballage. Détergent concentré Sur la base de leur composition chimique, on distingue 2 types de détergent concentré :

• Les détergents alcalins conventionnels avec des ingrédients corrosifs.

• Les détergents concentrés peu alcalins aux enzymes naturelles. L'utilisation de détergent concentré en combinaison avec des programmes de lavage « normaux » occasionne moins de pollution et profite à votre vaisselle : ces programmes de lavage sont spécialement adaptés aux caractéristiques de décomposition des impuretés des enzymes dans le détergent concentré. De cette façon, les programmes de lavage « normaux » avec un détergent concentré fournissent les mêmes résultats qu'un programme de lavage intensif. Pastilles pour lave-vaisselle Les pastilles des différents fabricants ne se dissolvent pas toutes au même rythme. De ce fait, certains types de pastilles ne se dissolvent pas complètement pendant les programmes de lavage courts, de sorte que leur action nettoyante est réduite. Utilisez par conséquent essentiellement des pastilles en combinaison avec des programmes longs, de façon à ce qu'elles aient le temps de se dissoudre complètement. UTILISATIONFR 13 Compartiment à détergent Remplissez le compartiment à détergent avant de lancer un programme de lavage. Votre lave- vaisselle utilise moins de détergent et de liquide de rinçage que les lave-vaisselle conventionnels. En règle générale, une seule dosette de poudre est nécessaire pour un lavage normal. Utilisez plus de détergent avec une vaisselle plus sale. Remplissez le compartiment à détergent juste avant le démarrage du programme. Sinon, le détergent peut devenir humide et ne pas se dissoudre entièrement. Dans le « Tableau de sélection des Programmes », vous trouverez des informations sur la quantité de produit lave-vaisselle nécessaire pour les différents programmes. Il s'agit de moyennes. Un autre dosage peut s'avérer nécessaire en fonction de la dureté de l'eau et du degré de saleté de la vaisselle. Remplir

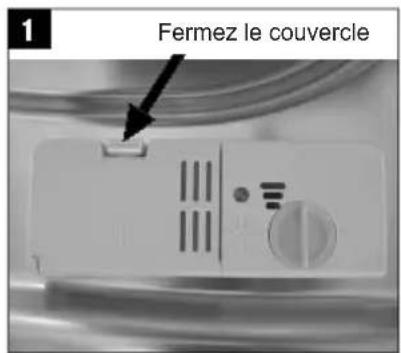

1. Appuyez sur le déverrouillage si le couvercle est fermé. Le couvercle s'ouvre.

2. Remplissez le compartiment à détergent juste avant le démarrage du programme de

lavage. N'utilisez qu'un détergent de marque dans le lave-vaisselle.

3. Fermez le couvercle et appuyez jusqu'à ce qu'il clique.

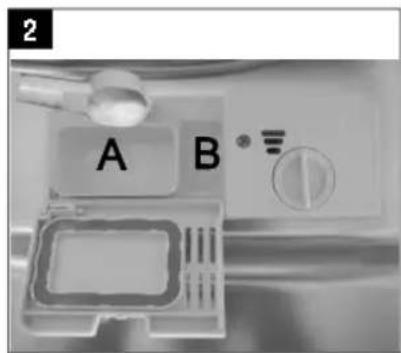

• Compartiment à détergent principal (A);

• Compartiment à détergent pour le prélavage (B). Utilisez uniquement un détergent qui a été spécialement conçu pour les lave-vaisselle. Conservez le détergent dans un endroit frais et sec. Ne mettez le détergent dans le compartiment que si vous faites tourner un programme directement après. UTILISATION Fermez le couvercleFR 14 Chargement des paniers Panier supérieur Panier inférieur Utilisation du panier supérieur

• Le panier supérieur a été conçu pour la vaisselle fragile et légère comme les verres, les tasses et sous-tasses, les assiettes, les petits récipients et les casseroles peu profondes (et peu sales).

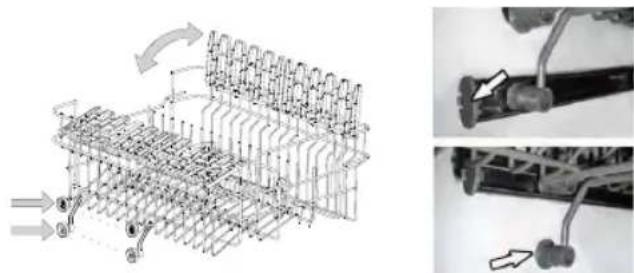

• Rangez la vaisselle de façon à ce qu'elle ne puisse pas glisser lors du lavage. Réglage en hauteur du panier supérieur Le panier supérieur peut être réglé en hauteur en retirant le panier et en plaçant les rails de guidage dans une autre position. Utilisation du panier inférieur Nous vous conseillons de placer les grands objets les plus difficiles à nettoyer dans le panier inférieur : casseroles, poêles, couvercles, plats allant au four et récipients. Il est préférable de placer les plats allant au four et les couvercles sur les côtés du panier. De cette manière, ils ne gênent pas le bras de lavage lorsqu'il tourne.

• Les casseroles, les plats de service, etc. doivent toujours être placés à l'envers dans la panier.

• Les récipients profonds doivent être placés en oblique, avec l'ouverture vers le bas, afin que l'eau puisse s'en écouler.

• Le panier inférieur peut être adapté de façon à pouvoir y installer plus de casseroles et de poêles, ou des pièces plus grandes. Vous pouvez rabaisser les tiges pour ranger plus facilement poêles et casseroles. UTILISATIONFR 15 Panier à couverts Les couverts doivent être placés dans le panier à couverts, les manches tournés vers le bas. Si le panier à couverts est muni de compartiments latéraux, les couverts doivent être placés dans les compartiments pièce par pièce. Les longs ustensiles de cuisine, comme les louches, doivent être placés horizontalement, à l'avant du panier supérieur. Avertissement ! Veillez à ce qu'aucun objet ne puisse dépasser du fond du panier à couverts. Cela risquerait de bloquer le bras de lavage. Couverts/service inadaptés au lave-vaisselle :

• Les couverts avec un manche en bois, en porcelaine ou en nacre

• Les objets en plastique qui ne sont pas résistants à la chaleur

• Les couverts avec des éléments collés qui ne sont pas résistants à la chaleur

• Les couverts ou le service collés

• Les objets en étain ou en cuivre

• Les verres en cristal au plomb

• Les objets en acier qui sont sensibles à l'oxydation

• Les objets en fibres synthétiques Couverts/service partiellement inadaptés au lave-vaisselle :

• Certains types de verres peuvent se ternir après un grand nombre de lavages

• L'argent et l'aluminium peuvent se décolorer après un lavage en lave-vaisselle

• Les motifs émaillés peuvent se ternir après des lavages fréquents Attention ! Ne placez pas d'objets qui sont salis avec de la cendre de cigarette, de la cire, du vernis ou de la peinture dans le lave-vaisselle. Lorsque vous achetez de nouveaux ustensiles de cuisine, vérifiez qu'ils soient adaptés au lave-vaisselle. Ne mettez pas au lave-vaisselle des ustensiles qui ne sont pas adaptés. Ne remplissez jamais trop le lave-vaisselle. Il n'y a de la place que pour 12 couverts standard. C'est important pour de bons résultats de lavage et une consommation d'énergie avantageuse. UTILISATIONFR 16 UTILISATION Ranger les couverts et le service

• Avant de ranger la vaisselle dans le lave-vaisselle, vous devez : ▷ Oter les résidus alimentaires les plus grossiers. ▷ Laisser tremper un instant les résidus alimentaires collés et attachés. En rangeant, vérifiez que :

• Les bras de lavage ne soient pas bloqués par la vaisselle.

• Les objets creux soient placés avec l'ouverture orientée vers le bas, afin que l'eau puisse s'en écouler.

• Les assiettes et les couverts ne doivent pas se recouvrir

• Les verres ne doivent pas se toucher pour éviter tout dommage.

• Placez les grands objets difficiles à laver dans le panier inférieur.

• Le panier supérieur a été spécialement conçu pour les objets plus légers comme les verres et les tasses à café et à thé. Avertissement !

• Les longs couteaux qui sont debouts dans le panier à couverts peuvent provoquer des blessures !

• Placez les couverts longs et/ou tranchants comme les couteaux à viande en position couchée dans le panier supérieur. Endommagement des verres et du service Causes possibles :

• Le type de verre ou le processus de fabrication. La composition chimique du détergent.

• La température de l'eau et la durée du programme de lavage. Solution proposée :

• Utilisez des verres et un service en porcelaine dont le fabricant déclare qu'ils sont adaptés au lave-vaisselle.

• Utilisez un détergent plus doux/moins corrosif. Si nécessaire, demandez plus d'informations aux fabricants de détergents.

• Sélectionnez un programme de lavage avec une température plus basse.

• Pour éviter tout dommage, retirez les verres et les couverts le plus vite possible du lave- vaisselle à la fin du programme.FR 17 Nettoyage des Groupe de filtration En fonction de l’utilisation, les tamis doivent être régulièrement rincés sous l’eau du robinet. Le système de filtration est composé de trois éléments : le grand tamis, le gros tamis et le tamis fin.

1. Grand tamis ; Les résidus alimentaires et les impuretés qui arrivent

sur ce tamis sont rincés vers le gros tamis par un jet spécial sur le bras de lavage inférieur.

2. Gros tamis ; Les résidus plus grands, comme les restes d’os ou les

bouts de verre qui pourraient boucher l’écoulement, sont recueillis dans le gros tamis. Pour ôter les impuretés du tamis, vous devez pincer légèrement les languettes sur le tamis et le tirer vers le haut.

3. Tamis fin ; Ce tamis retient les impuretés et les résidus alimentaires

à proximité de la pompe de vidange et veille à ce que ces résidus ne soient pas à nouveau dispersés sur la vaisselle pendant le programme. Pour un fonctionnement optimal du lave-vaisselle, le groupe de filtration doit être nettoyé dans son intégralité. Le groupe de filtration recueille efficacement les résidus alimentaires présents dans l'eau et veille à ce que l'eau puisse continuer de circuler durant le programme de lavage. Il est par conséquent indiqué d'enlever du groupe de filtration les résidus alimentaires plus grossiers en rinçant sous l'eau courante le tamis demi-circulaire et le corps du filtre.

• Retirez le groupe de filtration en le soulevant verticalement. Tous les éléments du groupe de filtration doivent être nettoyés au moins une fois par mois.

• Utilisez une brosse à vaisselle pour nettoyer le gros tamis et le tamis fin. Remontez le groupe de filtration suivant l'illustration ci-contre et replacez-le dans le lave-vaisselle. N'utilisez jamais le lave-vaisselle sans le groupe de filtration. Une mise en place incorrecte du groupe de filtration entraîne des performances réduites du lave-vaisselle. Il se peut aussi que les couverts et la vaisselle soient endommagés.

ENTRETIENFR 18 Nettoyage des bras de lavage Il est indispensable de nettoyer régulièrement les bras de lavage. A la longue, les impuretés bouchent les buses et les coussinets des bras de lavage. Nettoyez les bras de lavage comme suit :

• Maintenez l’écrou du bras gicleur supérieur et faites pivoter le bras gicleur dans le sens des aiguilles d’une montre pour l’enlever. Tirez le bras gicleur inférieur vers le haut et retirez-le.

• Nettoyez les bras de lavage dans une eau savonneuse chaude et nettoyez les buses avec une brosse douce.

• Rincez soigneusement les bras de lavage et remettez-les en place. Nettoyage de la porte Nettoyez le bord de la porte ainsi que le caoutchouc d'étanchéité au moyen d'un chiffon humide et doux. Vérifiez que l'eau ne puisse pas pénétrer dans la serrure et les composants électriques. N'utilisez pas de produits d'entretien en bombe. N'utilisez pas non plus de produits d'entretien agressifs, comme les éponges métalliques. Ces produits d'entretien peuvent notamment endommager le vernis. ENTRETIENFR 19 PANNES Que faire si... Si l'appareil ne fonctionne pas bien, cela ne signifie pas toujours qu'il est en panne. Essayez d'abord de remédier vous-même au dérangement. Appelez le service après-vente si les conseils ci-dessous n'apportent aucune aide. Attention Débranchez l'appareil du secteur avant de procéder à la réparation. De préférence en retirant la fiche de la prise. Tableau des pannes Problème Le lave-vaisselle ne fonctionne pas. La pompe de vidange ne s'arrête pas. Bruit. Lave-vaisselle sale. Causes possibles Le fusible est défectueux ou le disjoncteur de fuite de terre est activé. L'alimentation en électricité n'est pas branchée. La pression de l'eau est faible. L'eau déborde. Certains bruits sont normaux. Les couverts font du bruit dans la panier à couverts ou un petit objet est tombé du panier. Le moteur fait un bruit de vrombissement. Mauvais détergent. Filtres bouchés Liquide de rinçage renversé. Solution Remplacez le fusible ou réinitialisez le disjoncteur. Enlevez les autres appareils qui sont raccordés sur le même groupe. Assurez-vous que le lave-vaisselle est mis en marche et la porte fermée. Assurez-vous que la fiche soit dans la prise. Contrôlez si le lave-vaisselle est correctement raccordé à la conduite d'eau et si le robinet est ouvert. Le système a été conçu de façon à détecter l'eau qui déborde. Le cas échéant, l'appareil arrête la pompe de circulation et met en marche la pompe de vidange. Bruit de la pompe de cyclage/bruits d'entraînement ; ouverture du compartiment à détergent. Veillez à ce que tous les éléments tiennent bien dans le lave-vaisselle. La pompe est bloquée, consultez un installateur. Utilisez uniquement un détergent conçu spécialement pour les lave-vaisselle afin d'éviter toute salissure. Ouvrez la porte et nettoyez les filtres. Faites ensuite tourner le programme de pré-rinçage. Essuyez toujours immédiatement le liquide de rinçage renversé.FR 20 PANNES Problème La vaisselle n'est pas sèche. La vaisselle et les objets plats ne sont pas propres. Taches et dépôts sur les verres et la vaisselle plate. Taches laiteuses sur les verres. Dépôt jaune ou brun à l'intérieur du lave-vaisselle. Dépôt blanc à l'intérieur du lave-vaisselle. Il reste du détergent dans le compartiment à détergent. Vapeur. Taches noires ou grises sur la vaisselle. Il reste de l'eau sous les tamis. Le lave-vaisselle fuit. Causes possibles Le réservoir de liquide de rinçage est vide. Programme incorrect. Les paniers n'ont pas été chargés correctement. Eau extrêmement dure. Température basse de l'eau entrante. Le lave-vaisselle est surchargé. Les paniers n'ont pas été chargés correctement. Détergent trop vieux ou humide. Le réservoir de liquide de rinçage est vide. Dosage incorrect du détergent. Combinaison d'eau douce et d'excès de détergent. Des traces de fer dans l'eau peuvent causer du dépôt dans le lave-vaisselle. Eau dure. Le compartiment à détergent est bloqué par la vaisselle Lors de l'ouverture de la porte. Des ustensiles de cuisine en aluminium ont frotté contre la vaisselle. C'est normal. Le réservoir de liquide de rinçage est trop plein ou le liquide de rinçage fuit. Le lave-vaisselle n'est pas de niveau. Solution Vérifiez que le réservoir de liquide de rinçage soit plein. Sélectionnez un programme plus puissant. Vérifiez que le fonctionnement du compartiment à détergent et des bras de lavage ne soit pas entravé par de grands plats. Pour ôter les taches sur les objets en verre : Enlevez tous les objets en métal du lave- vaisselle. Utilisez la quantité de détergent prescrite. Sélectionnez le programme le plus long. Faites tourner le lave-vaisselle environ 18 à 22 minutes ; il aura alors atteint son cycle de lavage principal. Ouvrez prudemment la porte et versez 2 tasses de vinaigre blanc sur le fond. Fermez la porte et laissez le lave-vaisselle terminer le programme. Si le vinaigre n'est pas efficace : Répétez les étapes ci-dessus, mais utilisez une quart de tasse (60 ml) de cristaux d'acide citrique au lieu de vinaigre blanc. Utilisez moins de détergent et sélectionnez le programme pour le lavage des verres. Contactez un producteur de produits anticalcaires pour un filtre spécial. Réglez une consommation de sel plus élevée. Chargez les paniers de façon à ce que la vaisselle ne bloque plus le compartiment à détergent. Nettoyez le bras de lavage supérieur. C'est possible à la fin du programme. L'aluminium peut se décolorer. Une petite quantité d'eau autour de l'écoulement à l'arrière garde l'étanchéité souple. Veillez à ne pas trop remplir le réservoir de liquide de rinçage. Le liquide de rinçage renversé peut causer de la mousse/un débordement. Essuyez le liquide de rinçage qui a fui au moyen d'un chiffon humide. Mettez le lave-vaisselle de niveau.FR 21 PANNES Problème Le code E1 est affiché Le code E4 est affiché Le code E3 est affiché Causes possibles Le temps d'arrivée de l'eau est trop long. L'appareil est trop plein. Solution Le robinet d'alimentation n'est pas ouvert. Trop d'amenée d'eau. Noter le code et avertir le service après-vente. Noter le code et avertir le service après-vente. Codes d'erreur Si l'appareil se met à déborder ou à présenter des fuites excessives, fermez le robinet d'alimentation et avertissez le service après-vente. Si tous les voyants clignotent en même temps : éteindre immédiatement le lave-vaisselle, fermer le robinet d'alimentation et avertir le service après-vente.FR 22

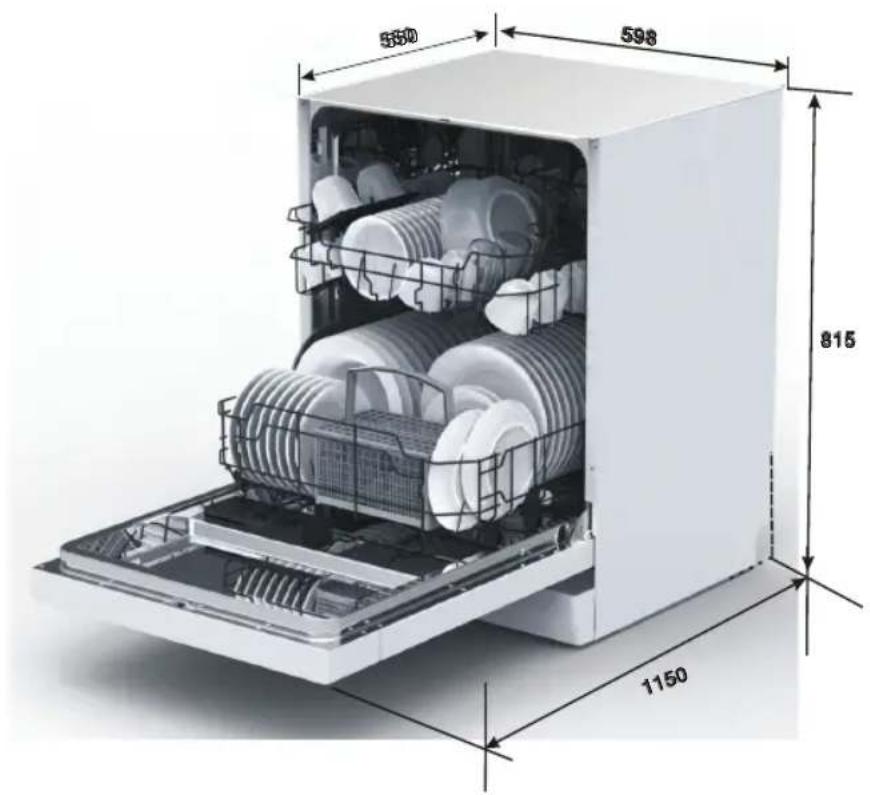

Dimensions de montage

Données techniques Fiche relative à un lave-vaisselle à usage domestique selon la directive UE 1059/2010 ; Fabricant Etna Type / Description VW147ZIL Couverts standard 12 Classe d’efficacité énergétique (1) A++ Consommation énergétique annuelle (2) 258 kWh Classe d’efficacité de lavage A Classe d’efficacité de séchage (4) A Consommation énergétique en cycle de lavage standard 0,91 kWh Cycle de lavage standard ECO 45 ºCFR 23 Durée du programme en cycle de lavage standard (5) 190 min. Consommation électrique en mode « Arrêt » 0,45 W Consommation électrique en mode veille 0,49 W Consommation annuelle d’eau (3) 3080 L Niveau sonore 47 dB(A) re 1pW Montage encastré Hauteur 81,5 cm Largeur 59,8 cm Profondeurs (avec raccordements) 55 cm Consommation électrique 1760-2100 W Tension / fréquence nominale 220-240~/50 Hz Pression d’eau (débit) 0,4-10 bar = 0,04-1 Mpa

1. 1A + + + (efficacité la plus haute) à D (efficacité la plus basse)

2. sur la base de 280 cycles de lavage standard. La consommation énergétique annuelle

réelle dépend de la fréquence d’utilisation réelle.

3. sur la base de 280 cycles de lavage standard. La consommation d’eau annuelle réelle

dépend de la fréquence d’utilisation réelle.

4. A (efficacité la plus haute) à G (efficacité la plus basse)

5. Ce programme convient au lavage de vaisselle normalement sale et constitue le

programme le plus efficace en terme de consommation combinée d’eau et d’énergie pou ce type de vaisselle. Le dispositif est conforme aux normes européennes et aux directives dans leur version en vigueur au moment de la livraison : - DBT 2004/95/CE - CEM 204/108/CE - EUP 2009/125/CE Remarque : Les valeurs indiquées ci-dessus ont été mesurées conformément aux normes dans les conditions de fonctionnement spécifiées. Les résultats peuvent varier fortement en fonction de la quantité et la pollution des plats, de la dureté de l’eau, de la quantité de détergent, etc. Le manuel est basé sur les règles et normes de l’Union européenne.

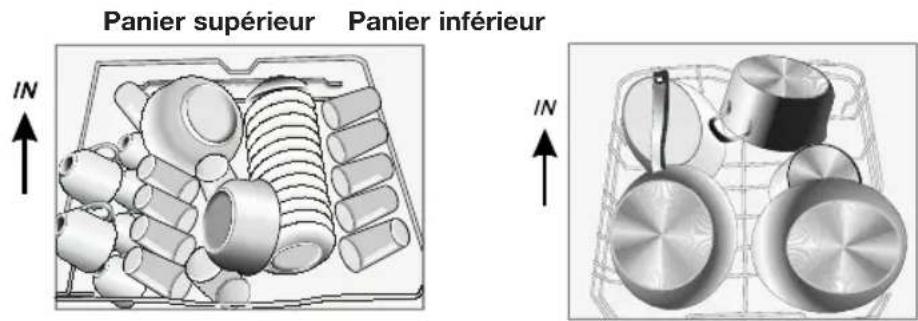

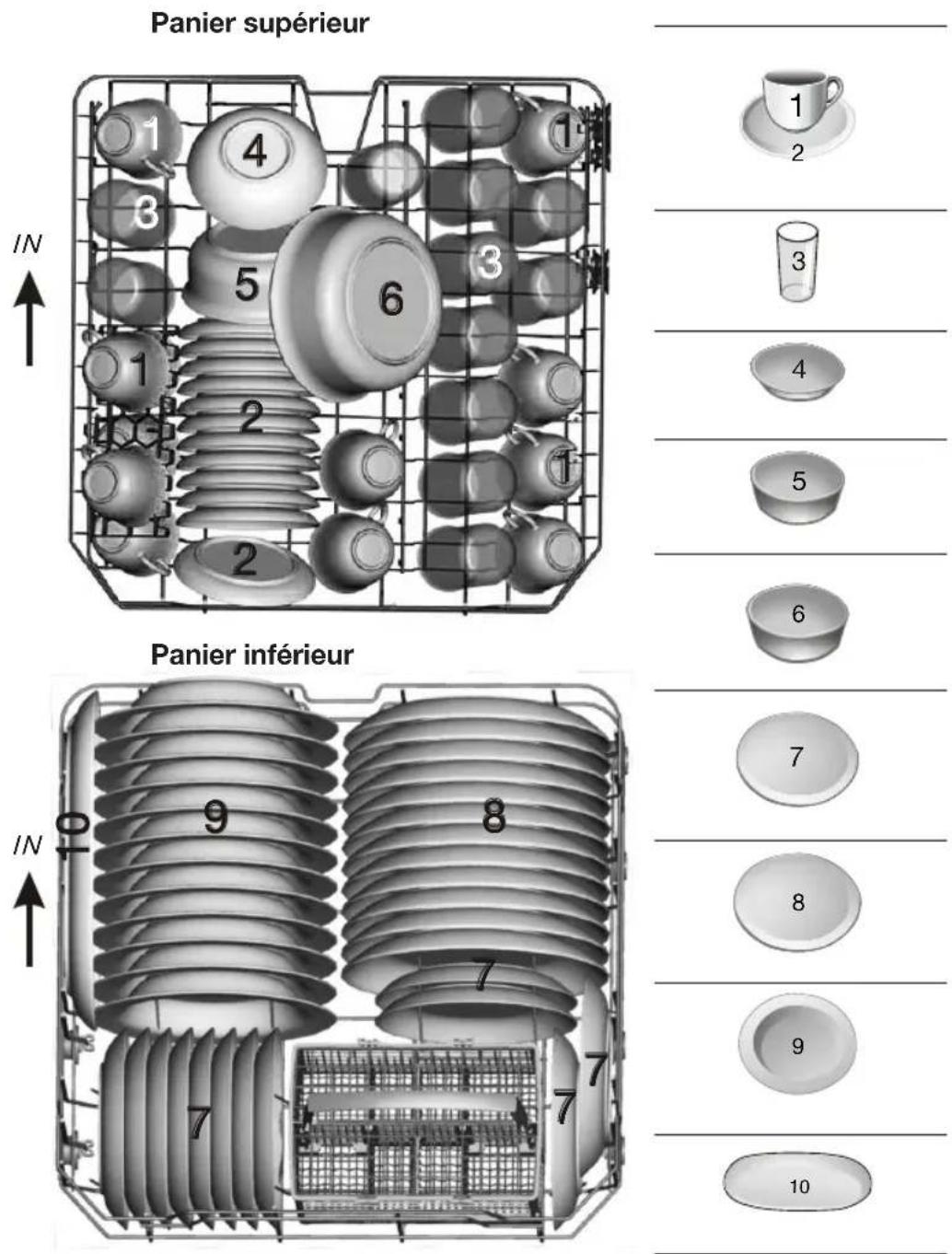

Panier supérieur Panier inférieurFR 25

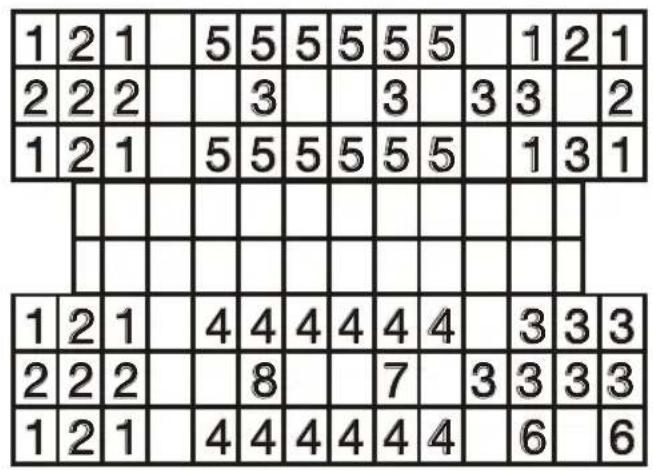

Panier à couverts EN 50242 : Il s'agit d'un programme de test. Les informations relatives à un test comparatif conformément à la norme EN50242 sont les suivantes :• Capacité : 12 couverts • Position du panier supérieur : roulettes sur les rails de guidage• Programme: ECO• Position de lavage : 6 • Régler la consommation de sel: H4FR 26 Mise au rebut Mise au rebut de l'emballage et de l'appareil Des matériaux durables ont été utilisés pour la fabrication de cet appareil. Cet appareil doit être mis au rebut de façon appropriée à la fin de son cycle de vie. Les pouvoirs publics peuvent vous fournir des informations à ce sujet. L'emballage de l'appareil est recyclable. Peuvent être utilisés :

• de la feuille de polyéthylène (PE) ;

• du polystyrène sans CFC (mousse rigide PS). Ces matériaux doivent être éliminés de façon appropriée et conformément aux dispositions réglementaires. Pour signaler l'obligation de traitement sélectif des appareils électroménagers, le symbole représentant une poubelle barrée a été apposé sur le produit. Cela signifie qu'à la fin du cycle de vie de l'appareil, celui-ci ne peut pas être mis au rebut avec les ordures ménagères dites normales. L'appareil doit être porté dans un centre communal spécialement dédié à la collecte sélective des déchets ménagers, ou dans un point de vente proposant ce service. Le traitement distinct d'un appareil électroménager permet de prévenir la survenue d'éventuels effets négatifs sur l'environnement et la santé, qui sinon apparaîtraient en cas de traitement inapproprié. Il garantit que les matériaux qui composent l'appareil pourront être récupérés dans le but de réaliser de notables économies d'énergie et de matières premières. Attention ! l'emballage peut être dangereux pour les enfants. Déclaration de conformité Nous déclarons que nos produits satisfont aux Directives, Mesures et Règlements européens en vigueur ainsi qu’aux exigences qui sont mentionnées dans les normes auxquelles il est fait référence.
