VWV549WIT - Lave-vaisselle ETNA - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Lave-vaisselle
Capacité	14 couverts
Classe énergétique	A+
Niveau sonore	46 dB
Programmes de lavage	6 programmes
Fonctionnalités spéciales	Départ différé, Aquastop
Dimensions (L x P x H)	60 x 60 x 85 cm
Panneau de contrôle	Électronique avec affichage LED
Consommation d'eau	9,5 L par cycle
Poids	45 kg
Installation	Encastrable ou libre
Maintenance	Filtres à nettoyer régulièrement, détartrage recommandé
Sécurité	Système de sécurité Aquastop, protection contre les débordements
Garantie	2 ans

FOIRE AUX QUESTIONS - VWV549WIT ETNA

Pourquoi mon lave-vaisselle ETNA VWV549WIT ne démarre-t-il pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique et si le fusible n'est pas grillé. Assurez-vous également que la porte est bien fermée.

Comment nettoyer les filtres de mon lave-vaisselle ETNA VWV549WIT ?

Retirez le filtre situé au fond de l'appareil, rincez-le à l'eau chaude pour enlever les résidus et laissez-le sécher avant de le remettre en place.

Mon lave-vaisselle ne vidange pas l'eau, que faire ?

Vérifiez si le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché.

Pourquoi mes plats ne sont-ils pas bien lavés ?

Assurez-vous de ne pas surcharger le lave-vaisselle et de disposer les plats correctement. Vérifiez le niveau de produit de lavage et la propreté des bras gicleurs.

Comment régler la dureté de l'eau sur mon lave-vaisselle ETNA VWV549WIT ?

Consultez le manuel d'utilisation pour ajuster le réglage de la dureté de l'eau en fonction de la qualité de l'eau de votre région.

Le lave-vaisselle émet un bruit étrange pendant le cycle, que faire ?

Vérifiez si des objets sont coincés dans les bras gicleurs ou si le filtre est mal installé. Si le bruit persiste, contactez un service de réparation.

Comment programmer un cycle de lavage sur le lave-vaisselle ETNA VWV549WIT ?

Sélectionnez le cycle souhaité à l'aide du panneau de contrôle, puis appuyez sur le bouton 'Démarrer' pour lancer le programme.

Mon lave-vaisselle a une odeur désagréable, que faire ?

Nettoyez les filtres et vérifiez l'intérieur de l'appareil pour des résidus de nourriture. Un nettoyage régulier contribue à éviter les odeurs.

Comment effectuer un cycle de nettoyage pour mon lave-vaisselle ?

Utilisez un produit de nettoyage spécifique pour lave-vaisselle et lancez un cycle à vide à haute température selon les recommandations du fabricant.

Quel type de produit de lavage dois-je utiliser avec le lave-vaisselle ETNA VWV549WIT ?

Utilisez des tablettes, du gel ou de la poudre spécialement conçus pour les lave-vaisselle, en suivant les instructions du fabricant.

Comment obtenir une garantie pour mon lave-vaisselle ETNA VWV549WIT ?

Conservez votre preuve d'achat et consultez le manuel pour les détails de la garantie. Contactez le service client d'ETNA pour plus d'informations.

MODE D'EMPLOI VWV549WIT ETNA

Votre lave-vaisselle
Description	Introduction
	Panneau	de commande
	Éléments
Première utilisation
Commande	Définir la durée de l'eau	6
	Remplissage	de sel
	Mise en marche
	Tableau de sélection des programmes	10
Utilisation
Entretien	Réservoir du liquide de rinçage	11
	Détergents
	Chargement des paniers
	Endommagement des verres et du service	16
	Nettoyage du groupe de filtration	17
	Nettoyage des bras de lavage	18
	Nettoyage de la porte
Pannes
Installation	Que faire si...
	Tableau des pannes
	Codes d'erreur
	Raccordement électrique
	Raccordement d'eau floide
	Mise en place de l'appareil	22

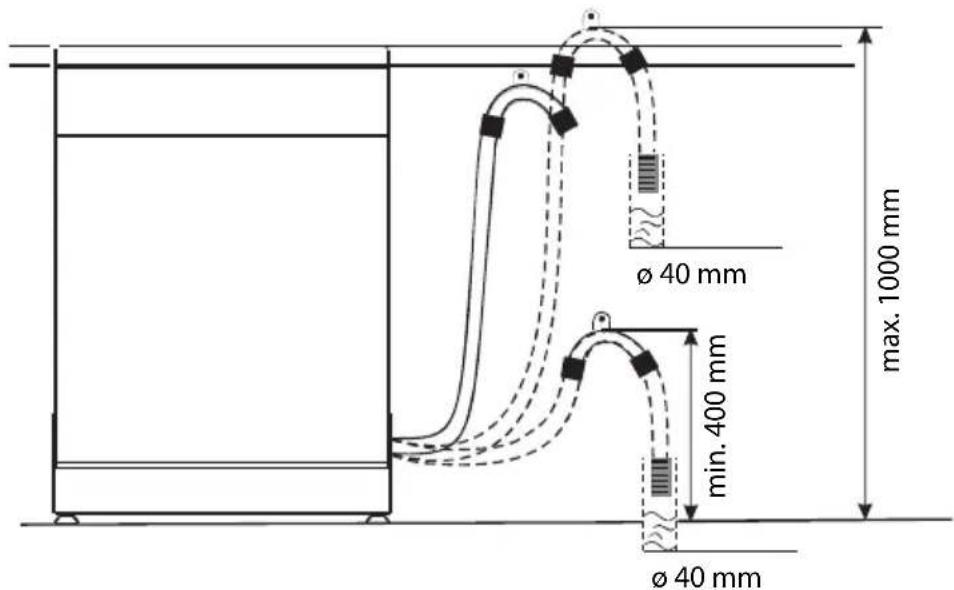

	Raccordement du tuyau d'écoulement	23
	Flexible de sécurité

Spécifications techniques

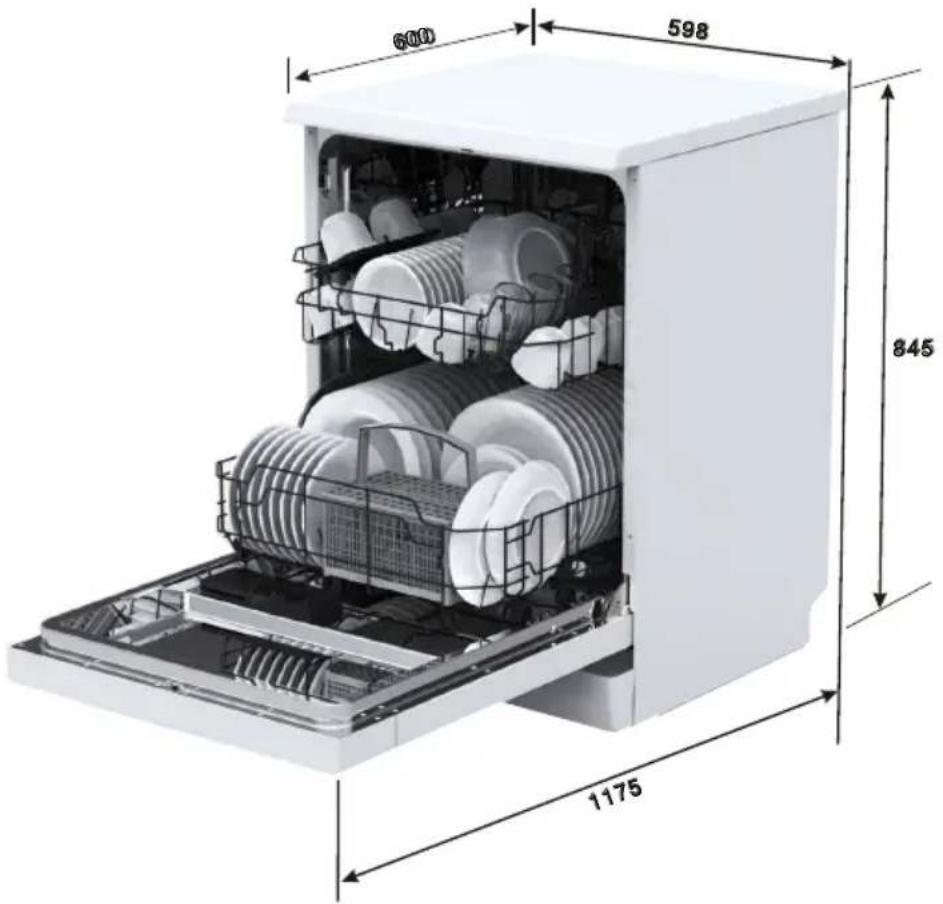

Dimensions	d'encastrement	25
Spécifications	techniques	25

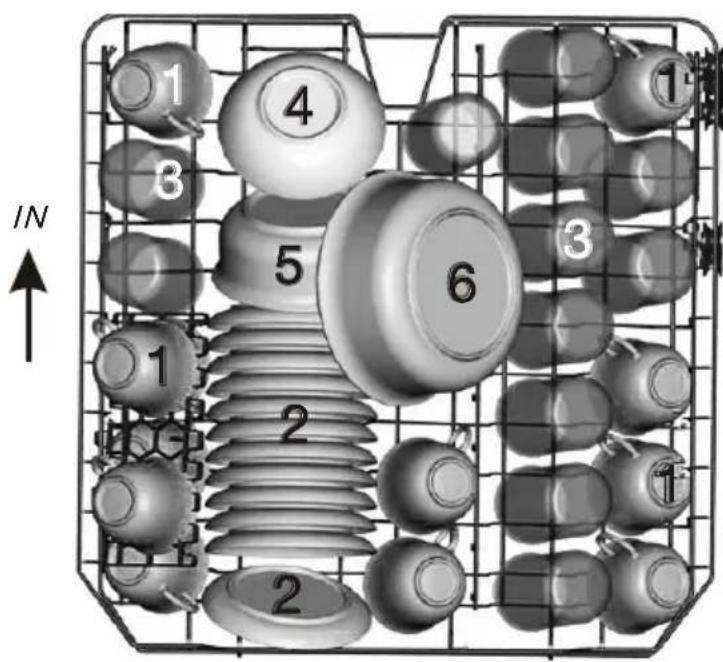

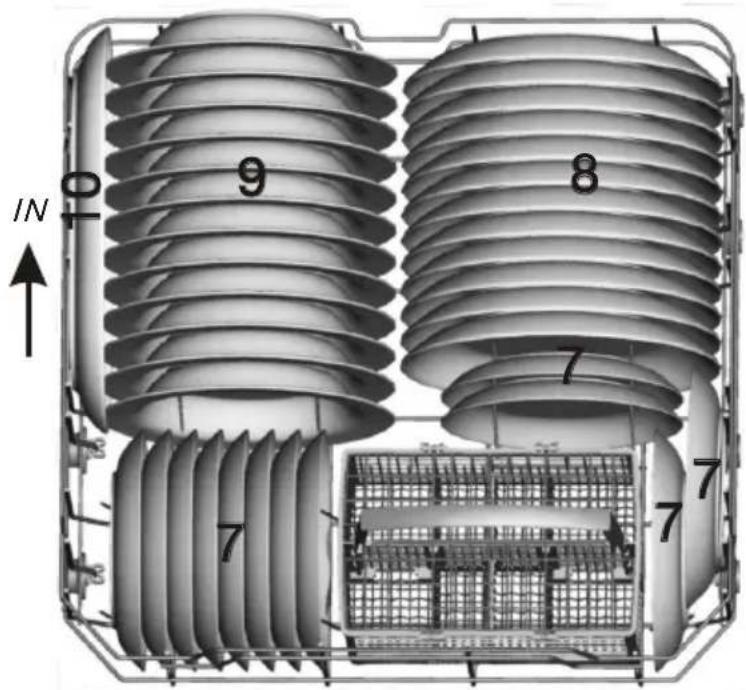

Chargement des paniers selon la norme EN50242

27

Votre lave-vaissele et I'environnement

Mise au rebut de I'appareil et de I'emballage 29

Introduction

Voues aze choisi un lave-vaisselle Etna. La souplesse et la simplicité de l'utilisation sont les principes qui ont guidé son développement.

Ce manuel décrit comment utiliser le lave-vaiselle de façon optimale. Vous y trouvez des informations sur les commandes ainsi que des informations de base sur le fonctionnement de l'appareil. Vous y trouvezEZ également des conseils d'entretien.

Veuillez dire ce manuel avant d'utiliser l'appareil.

Conserve soigneusement ce manuel afin qu'un autre utilisateur eventuel puisse aussi en profiter.

Avant l'utilisation, lisez les instructions de sécurité séparées!

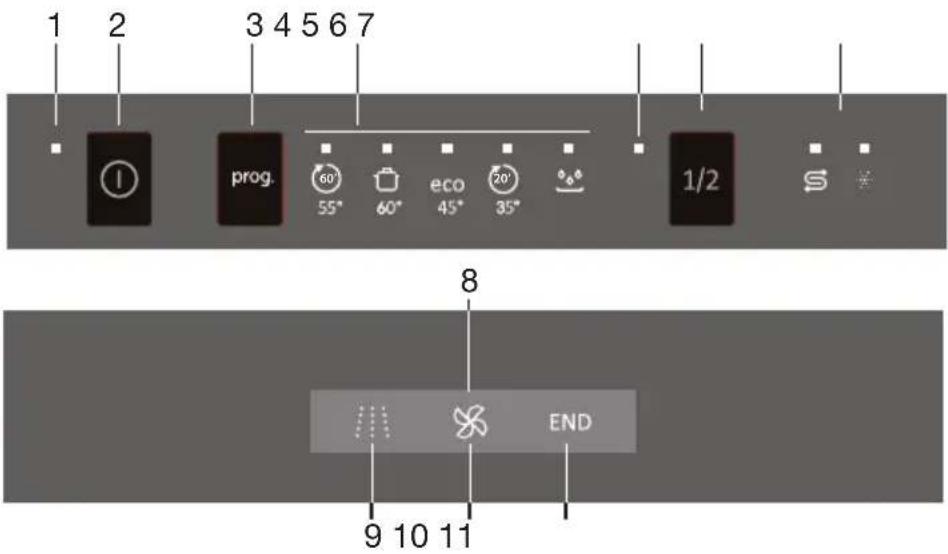

Panneau de commande

1. Voyant Marche/arret
2. Touche Marche/arret
3. Touche de programme
4. Voyants indiquant le programme choisi
5. Voyant demi-charge
6. Touche demi-charge
7. Voyant du remplissage de liquide de rincege et de sel (anticalcaire)
8. Affichage du statut du programme
9. Lavage
10. Sechage
11. Fin du programme

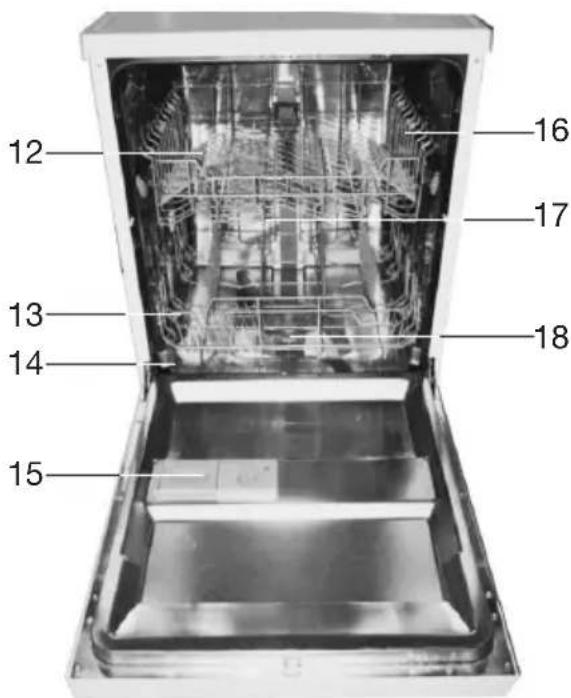

Éments

1. Panier supérieur
2. Panier inférieur
3. Anticalcaire (bouchon de remplissage de sel)
4. Réservoir de détergent et de liquide de rincege
5. Panier pour les tasses
6. Bras de lavage
7. Groupe de filtration

Avant la première utilisation du lave-vaisselle :

• Reglez la durée de l'eau.
• Remplissez le réservoir de sel avec 1 litre d'eau et rajoutez ensuite 1,5 kg de sel regénérant pour lave-vaisse.
• Ajoutez du liquide de rinceage.
• Ajoutez du produit lave-vaisse.

Définir la durée de l'eau

1. Appuyez sur la touche Marche/arret.
2. Appuyez 5 secondes au minimum sur la touche de programme (dans les 60 secondes suivant la mise en marche de l'appareil).
3. Appuyez sur la touche de programme pour désir le réglage approprié (H1->H2->H3->H4->H5->H6 / consultez le tableau de durée de l'eau).
4. Appuyez sur la touche Marche/arrêt pour arrêtier le réglage.

Tableau de durete de I'eau

Dureté de l'eau
° Clarke ° dH moll/Réglage			(Voyant(s) allumé(s))	Consommation de sel (gramme/cycle)
0 - 6 0 - 5 0	- 0,94 H1 (Rinçage) 0
7 - 14 6 - 11	1,0 - 2,0 H2 (Rapide) 9
15 - 21	12 - 17	2,1 - 3,0	H3 (Rinçage + Rapide)	12
22 - 28	18 - 22	3,1 - 4,0	H4 (ECO)	20
29 - 42	23 - 34	4,1 - 6,0	H5 (ECO + Rinçage)	30
43 - 69	35 - 55	6,1 - 9,8	H6 (ECO + Rapide)	60

Réglages d'usine : H3 (EN 50242)

Informerz-vous auprès du service des eaux de la durete de l'eau du robinet.

Remplissage de sel

Cette machine est équipée d'un anticalcaire. À cet effet, replisssez le lave-vaisse de sel.

1. Avec avoir eté le panier inférieur, devissez le bouchon du réservoir.
2. Avant de replir le réserve pour la première fois, versez-y un litre d'eau.
3. Placez l'entonnoir dans l'ouverture du réservoir. Versez-y environ 1,5 kg de sel. Il est normal qu'un peu d'eau s'écoule de l'ouverture pendant cette opération.

Attention! Otez le sel renversé et faites toujours tourner immédiatement un programme complet afin d'éviter tout dommage du fond.

1. Revissez soigneusement le bouchon.

Attention! Remplissez toujours le réservoir de sel et réglez la durée de l'eau avant demettre en service le lave-vaisselle. Remplissez le réservoir de sel quand levoyant de l'anticalcaire s'allume. Il peut arriver que le voyant reste allumé un certain temps bien que le réservoir de sel soit rempli. Il s'estint lorsque le sel s'est suffisamment dissous dans I'eau.

Mise en marche

1. Ouvrez la porte du lave-vaisselle.
2. Ajoutez du produit lave-vaiselle et du liquide de rinceage (voir rubrique « Détergents » et « Réservoir de liquide de rinceage »). Vérifiez la quantité de sel régénérant dans le réservoir à sel (voir rubrique « replissage du sel »).
3. Appuyez sur la touche Marche-arrêt pourmettre l'appareil en marche.

Unvoyant s'allume lorsqueI'appareil est en marche.

1. Sélectionnez le programme souhaité (voir le « Tableau de sélection des programmes »).

Levoyantyafferentsallume.

1. Fermez la porte du lave-vaisselle.

Le lave-vaisselle lance le programme selectionné.

Arrête ou adapter un programme de lavage

1. Ouvrez la porte.
2. Gardez une touche de programme enforcée pendant plus de trois secondes.

Vous pouvez de nouveau sélectionner le programme souhaité (voir « Tableau de sélection des programmes »).
3. Puis fermez la porte.

Attention! Un programme qui a déjà démarré peut uniquement être modifié dans sa phase initiale. ÀpRES un certain temps, le détergent est déjà réparti sur la vaisselle ou la machine a déjà pompé toute l'eau de vaisselle. Le cas échéant, vous nevez de nouveau replir le compartment à détergent (consultez le chapitre Detergents).

À l'issue du programme de lavage

À la fin du programme de lavage, un signal sonore retentit pendant huit secondes.

1. Ouvrez la porte.
2. Éteignez l'appareil au moyen de la touche marche/arrêt.

Attendez quelques minutes avant de vider le lave-vaisselle. À la fin du programme, la vaisselle et les couverts sont encore très chauds. Il y a un risque que la vaisselle se brise à cause de la chaleur. En outre, le fait de laisser la vaisselle quelques minutes dans l'appareil favorise le séchage.

Protection contre les surintensités

• Voiture lave-vaisselle est équipé d'une protection contre un excès d'eau dans l'appareil. La protection ferme la soupape d'admission. S'il reste de l'eau dans le lave-vaisselle, éteignez-le et fermez le robinet d'alimentation. Mettez l'appareil en marche et démarrez un programme quelconque. Si l'eau n'est pas pompée au début du programme, prévenez le service d'entretien et retirez l'eau superflue.

Sélectionner une demi-charge

• Ce lave-vaisselle est équipé d'une fonction demi-charge. De cette façon, vous faites des économies d'eau et d'énergie. Et la durée du programme de lavage est réduite. Quand vous utilisez ce programme, la place de votre vaisselle dans le lave-vaisselle n'importe pas; chargez le lave-vaisselle comme vous le souhaitez.

Avertissement! Il est dangereux d'ouvrir entierement la porte pendant le programme de lavage. Vous risque d'enter en contact avec de l'eau bouillante qui gicle de la machine.

Tableau de selection des programmes

Programme	Information de programme Program	mme déroulement	Détergent prélavage/ lavage principal	Durée (min.)	Énergie (kWh)	Eau (L)
60 minutes55°	Vaisselet quotidienne en 60 minutes. Pour la vaisselet quotidienne, comme des assiettes et casseroles peu sales ou normalement sales.	Pré-rinçage (50 °C)Lavage principal (55 °C)Rinçage (60 °CSéchage	5/25 g. 60 1,15	0
Intensif60°	Vaisselet très sale, comme des plats, des casseroles, des poèles, et des assiettes, avec des résidus alimentaires incrustés.	Pré-rinçage (50 °CLavage principal (60 °CRinçage RINçage RINçage (70 °CSéchage	5/25 g. 170 1,6	8,5
Économique ECO)*eco45°	Programme standard pour de la vaisselet peu sale, comme des assiettes, des verres, des bolfs et des casseroles peu sales.	Pré-rinçageLavage principal(45 °CRinçage (65 °CSéchage	5/25 g. 190 1,02	11
Rapide20'35°	Vaisselet peu sale, comme des verres, du cristal et de la porcelaine fragile. Pas de séchage.	Lavage principal(35 °CRinçage (35 °C)			20 0,41 10,6
Rinçage	Pour la vaisselet devant uniquement être rincée et séchée.	Pré-rinçage 15 0,02 4

*ECO/EN 50242 : Il s'agit d'un programme de test. Les informations relatives à un test comparatif conformément à la norme EN50242 sont les suivantes :

• Capacité : 12 couverts
• Position du panier supérieur : roulettes supérieures sur les rails de guidage
• Position de rincage : 6
• PI:0,49w;Po:0,45w

Réservoir du liquide de rinceage

Le liquide de rinceage est ajouté lors du dernier rinceage. Le liquide de rinceage évite les traces de gouttes sur la vaisse propre. Il assure en outre un séchage plus rapide de la vaisse, car l'eau glisse plus facilement.

Le lave-vaisselle a ete concu pour I'utilisation d'un produit de rinceage liquide.

Le réservoir de liquide de rincege se trouve a l'intérieur de la porte, a cote du compartment a détergent.

Attention: Remplissez le réservoir de liquide de rinceage lorsque levoyant du liquide de rinceage s'allume. Le réservoir a une capacité environ 100 ml.

Ne remplissez pas trop le réservoir du liquide de rinceage, le liquide de rinceage risque de déborder. Il faut essuyer le liquide de rinceage renversé. Sinon, uneuite pourrait se produit suite à une formation extrème de mousse.

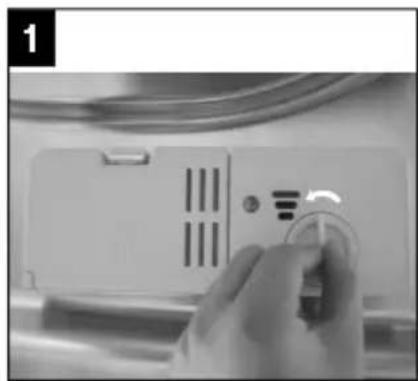

1. Devissez le bouchon du réservoir de liquide de rinceage (à gauche, vers la flèche « ouvert »).

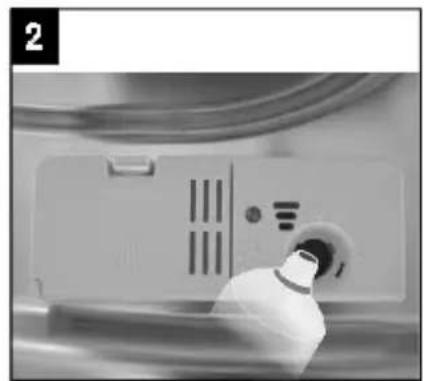

2. Versez le liquide de rincege dans le réservoir. Faites attention à ne pas verser trop de liquide. Le réservoir a une capacité d'environ 100 ml.

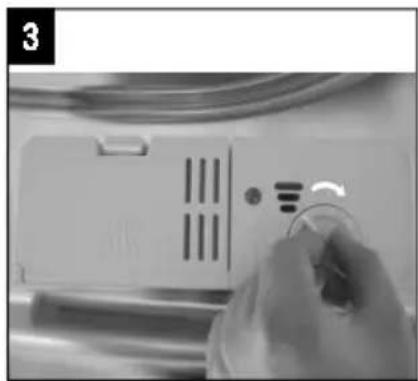

3. Remettez le bouchon. Vérifiez qu'il soit aligné sur la flèche « ouvert » et tournez-le vers la flèche « fermé »

Régler la quantité de liquide de rinceage

Une quantité déterminée de liquide de rinceage est ajoutée au dernier rinceage. Tout comme pour le détergent, la quantité de liquide de rinceage dépend de la durée de l'eau dans votre région. Un excès de liquide de rinceage peut occasionner des traces sur la vaissette.

Le réservoir de liquide de rinceage a 6 positions. Reglez en premier lieu le réservoir sur la position 2. Si des taches continuents d'apparaitre sur la vaisselle, et si la vaisselle ne s'est pas bien augmente la quantité de liquide de rinceage en tournant le bouton du réservoir sur la position 3. Si cela n'entraîne aucune amélioration, reglez le bouton sur une position supérieure. Repétez cette opération jusqu'à ce que la vaisselle sorte s'est et sans traces de la machine.

Detergents

Les substances chimiques dans les détergents suppliment les impuretés, les décomposent et veillent à ce qu'elles soient évacuées du lave-vaisselle. La plupart des détergents disponibles en magasin sont adaptés.

Avertissement!

Les détergents sont des produits corrosifs. Gardez-les par conséquent hors de portée des enfants. En cas d'absorption, consultez immédiatement un médecin et emportez l'emballage.

Detergent concentré

Sur la base de leur composition chimique, on désigne 2 types de détergent concentré :

• Les détergents alcalins conventionnels avec des ingrédents corrosifs.
• Les détergents concentrés peu alcalins aux enzymes naturelles.

L'utilisation de détengent concentré en combinaison avec des programmes de lavage « normaux » occasionne moins de pollution et profite à votre vaiselle : ces programmes de lavage sont spécialement adaptés aux caractéristiques de decomposition des impuretés des enzymes dans le détengent concentré. De cette façon, les programmes de lavage « normaux » avec un détengent concentré fournissant les mêmes résultats qu'un programme de lavage intensif.

Pastilles pour lave-vaisse

Les pastilles des différents fabricants ne se dissolvent pas toutes au même rythme.

De ce fait, certains types de pastilles ne se dissolvent pas complètement pendant les programmes de lavage courts, de sorte que leur action nettoyante est réduite.

Utilisez par conséquent essentiellement des pastilles en combinaison avec des programmes longs, de façon à ce qu'elles aient le temps de se dissoudre complètement.

Compartment à détermagent

Remplissez le compartment à détergent avant de lancer un programme de lavage. En règle générale, une seule dosette de poudre est nécessaire pour un lavage normal. Utilisez plus de détergent avec une vaissette plus sale. Remplissez le compartment à détergent juste avant le démarrage du programme. Sinon, le détergent peut devenir humide et ne pas se dissoudre entièrement.

Dans le « tableau de selection des Programmes », vous trouvez des informations sur la quantité de produit lave-vaisselle nécessaire pour les différents programmes. Il s'agit de moyennes. Un autre dosage peut s'avérer nécessaire en fonction de la durée de l'eau et du degré de saleté de la vaisselle.

Remplir

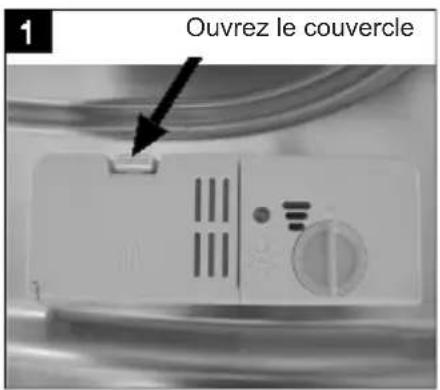

1. Appuyez sur le déverrouillage si le couvercle est fermé. Le couvercle s'ouvre.

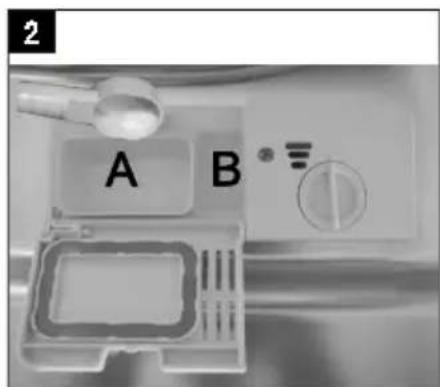

2. Remplissez le compartment à détergent juste avant le démarrage du programme de lavage. N'utilisez qu'un détergent de marque dans le lave-vaisse.
3. Fermez le couvercle jusqu'à ce qu'il se fixe avec un cliq.

• Compartiment à dédTangent principal (A) ;
• Compartiment à détergent pour le prélavage (B)

Utilisez uniquement un dédTent qui a été spécialement conçu pour les lave-vaisselle. Conserve le dédTent dans un endroit frais et sec. Ne mettez le dédTent dans le compartment que si vous faites tourner un programme directement après.

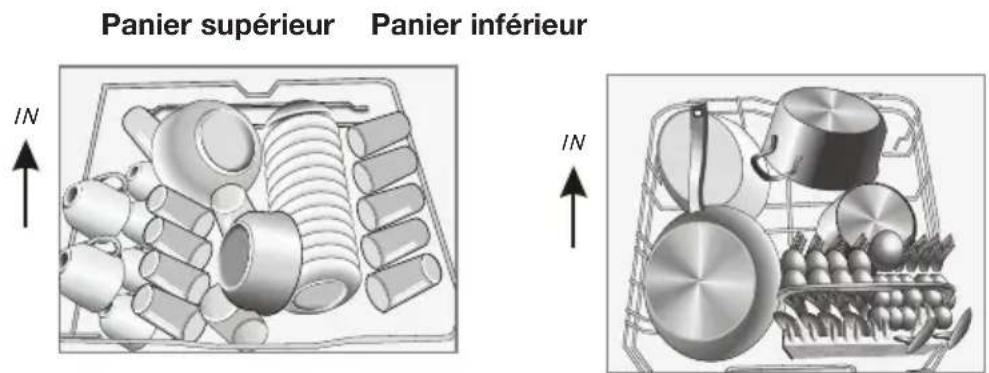

Chargement des paniers

Utilisation du panier supérieur

Le panier supérieur a ete conu pour la vaisselle fragile et tegere comme les verres, les tasses et sous-tasses, les assiettes, les petits recipients et les casseroles peu profondes (et peu sales).
Rangez la vaiselle de façon a ce qu'elle ne puisse pas glisser lors du lavage.

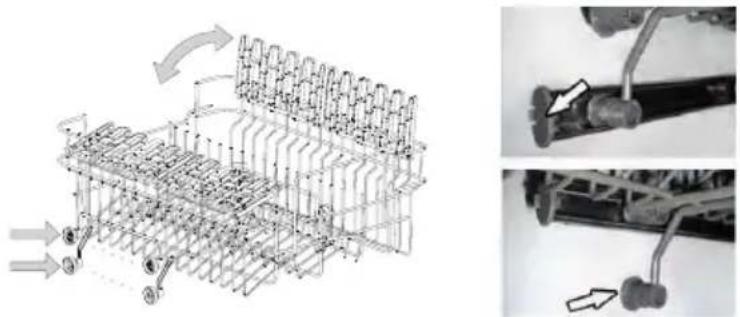

Réglage en hauteur du panier supérieur

Le panier supérieur peut être régle en hauteur en retardant le panier et en plaçant les rails de guidage dans une autre position.

Utilisation du panier inférieur

Nous vous conseillons de placer les grands objets les plus difficiles à nettoyer dans le panier inférieur : casseroles, poëles, couvercles, plats allant au four et réciplents. Il est préféable de placer les plats allant au four et les couvercles sur les côts du panier. De cette manière, ils ne gennent pas le bras de lavage lorsqu'il tourne.

Les casseroles, les plats de service, etc. doivent toujours etre place a I'envers dans le panier.
- Les recipients profonds doivent être placés en oblique, avec l'ouverture vers le bas, afin que l'eau puisse s'en écouler.
Le panier inférieur peut etre adapte de façon a pouvoir y installer plus de casseroles et de poêles, ou des pieces plus grandes.

Vous pouvez rachatier les tiges pour ranger plus facilement poêles et casseroles.

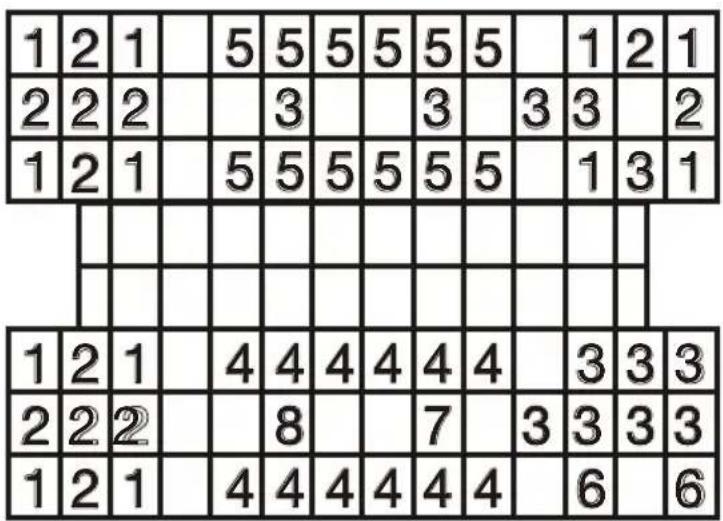

Panier à couverts

Les couverts doivent être placés dans le panier à couverts, les manches tournés vers le bas. Si le panier à couverts est muni de comportements lateraux, les couverts doivent être placés dans les compartments pièce par pièce. Les longs ustensiles de cuisine, comme les touches, doivent être placez horizontally, à l'avant du panier supérieur.

Avertissement!

Veillez à ce qu'aucun objet ne puisse dépasser du fond du panier à couverts. Cela risquerait de bloquer le bras de lavage.

Couverts/service inadaptés au lave-vaisse:

• Les couverts avec un manche en bois, en porcelain ou en nacre
• Les objets en plastique qui ne sont pas résistants à la chaleur
• Les couverts avec des éléments collés qui ne sont pas résistants à la chaleur
• Les couverts ou le service collés
• Les objets en étained ou en cuivre
• Les verres en cristal au plomb
• Les objets en acier qui sont sensibles à l'oxydation
• Les plats en bois
• Les objets en fibres synthétiques

Couverts/service partiellement inadaptés au lave-vaissette :

• Certains types de verres peuvent se ternir après un grand nombre de lavages
  L'argent et l'aluminium peuvent se décolorer après un lavage en lave-vaissele
• Les motifs émailés peuvent se ternir après des lavages féuents

Attention! Ne placez pas d'objets qui sont salis avec de la cendre de cigarette, de la cire, du vernis ou de la peinture dans le lave-vaisselle. Lorsque vous achetez de nouveaux ustensiles de cuisine, vérifie qu'ils soient adaptés au lave-vaisselle. Ne mettez pas au lave-vaisselle des ustensiles qui ne sont pas adaptés au nettoyage au lave-vaisselle.

Ne replissez jamais trop le lave-vaisselle. Il n'y a de la place que pour 12 couverts standard. C'est important pour debons résultats de lavage et une consommation d'énergie avantageuse.

Ranger les couverts et le service

• Avant de ranger la vaisse dans le lave-vaisse, vousdez :

Oter les résidus alimentaires les plus grossiers.

Laisser tremper un instant les résidus alimentaires collés et attachés.

En rangeant, vérifie que :

• Les bras de lavage ne soient pas bloqués par la vaisselle.
• Les objets creux soient places avec l'ouverture orientée vers le bas, afin que l'eau puisse s'en écouler.
• Les assiettes et les couverts ne doivent pas se recouvrir.
• Les verres ne doivent pas se toucher pour éviter tout dommage.
• Placez les grands objets difficiles à laver dans le panier inférieur.
• Le panier supérieur a ete specialement concu pour les objets plus legers comme les verres et les tasses a cafe et a the.

Avertissement!

• Les longs couteaux qui sont debout dans le panier à couverts peuvent provoquer des blessures!
• Placez les couverts longs et/ou tranchants comme les couteaux à viande en position couchée dans le panier supérieur.

Endommagement des verres et du service

Causes possibles :

• Le type de verre ou le processus de fabrication. La composition chimique du détergent.
• La température de l'eau et la durée du programme de lavage.

Solution proposée :

Utilisez des verres et un service en porcelain dont le fabricant declare qu'ils sont adaptés au lave-vaisselle.
- Utilisez un dédTangent plus doux/moins corrosif. Si nécessaire, demandez plus d'informations aux fabricants de détergents.
- Sélectionnez un programme de lavage avec une température plus BASSE.
- Pour éviter tout dommage, retirez les verres et les couverts le plus vite possible du lave-vaisse à la fin du programme.

Nettoyage du groupe de filtration

En fonction de l'utilisation, les tamis doivent être régulièrement rincés sous l'eau du robinet. Le système de filtration est composé de trois éléments : le grand tamis, le gros tamis et le tamis fin.

1. Grand tamis; Les résidus alimentaires et les impuretés qui arrivent sur ce tamis sont rincés vers le gros tamis par un jet spécial sur le bras de lavage inférieur.
2. Gros tamis; Les résidus plus grands, comme les restes d'os ou les bouts de verre qui pourraient boucher l'écoulement, sont recueillis dans le gros tamis. Pour oter les impuretés du tamis, vous devez pincer légèrement les languettes sur le tamis et le tirer vers le haut.
3. Tamis fin; Ce tamis retient les impuretés et les résidus alimentaires à proximé de la pompe de vidange et veille à ce que ces résidus ne soient pas à nouveau dispersés sur la vaisse pendant le programme.

Pour un fonctionnement optimal du lave-vaisselle, le groupe de filtration doit être nettoyé dans son intégralité. Le groupe de filtration recueille efficacement les résidus alimentaires Presents dans l'eau et veille à ce que l'eau puisse continuer de circuler durant le programme de lavage. Il est conseilé d'enlever après chaque lavage les résidus alimentaires plus grossiers du groupe de filtration en rincant les tamis sous l'eau courante.

• Retirez le groupe de filtration en le tournant (vers la gauche) et en le boulevant verticalement. Tous les éléments du groupe de filtration doivent être nettoyés au moins une fois par mois.
• Utilisez une Brosse à vaisselle pour nettoyer le gros tamis et le tamis fin. Remontez le groupe de filtration suivant l'illustration ci-contre et replacez-le dans le lave-vaisselle.

N'utilisez jamais le lave-vaisselle sans le groupe de filtration. Une mise en place incorrecte du groupe de filtration entraine des performances réduites du lave-vaisselle. Il se peut aussi que les couverts et la vaisselle soient endommagés.

Nettoyage des bras de lavage

Il est indispensable de nettoyer régulièrement les bras de lavage. À la longue, les impuretés bouchent les buses et les coussinets des bras de lavage. Nettoyez les bras de lavage comme suit :

• Maintenez l'écrou du bras de lavage supérieur et tournez le bras de lavage dans le sens horaire pour le retarder. Tirez le bras de lavage inférieur vers le haut et retirez-le.
• Nettoyez les bras de lavage dans une eau savonneuse chaude et nettoyez les buses avec une Brosse douce.
• Rincez soigneusement les bras de lavage et remettez-les en place.

Nettoyage de la porte

Nettoyez le bord de la porte ainsi que le caoutchouc d'étanchéité au moyen d'un chiffon humide et doux. Vérifiez que l'eau ne puisse pas pénétrer dans la serrure et les composants électriques. N'utilise pas de produits d'entretien en bombe. N'utilise pas non plus de produits d'entretien agressifs, comme les éponges métalliques. Ces produits d'entretien peuvent notamment endommager le vernis.

Que faire si...

Si l'appareil ne fonctionne pas bien,ILA ne signifie pas toujours qu'il est en panne. Essayez d'abord de remedier vous-même au dérangement. Appelez le service après-vente si les conseils ci-dessous n'apportent aucune aide.

Attention!

Débranchez l'appareil du secteur avant de procéder à la réparation.
De préférence en retardant la fiche de la prise.

Tableau des pannes

Problème	Causes possibles	Solution
Le lave-vaisselle ne fonctionne pas.	Le fusible est défectueux ou le disjoncteur de fuite de terre est activé.	Remplacez le fusible ou réinitialisez le disjoncteur. Enlevez les autres apparciels qui sont raccordés sur le même groupe.
	L'alimentation en électricité n'est pas branchée.	Assurez-vous que le lave-vaisselle est mis en marche et la porte fermée. Assurez-vous que la fiche soit dans la prise.
	La pression de l'eau est faible.	Contrôlez si le lave-vaisselle est correctement raccordé à la conduite d'eau et si le robinet est ouvert.
La pompe de vidange ne s'accête pas.	L'eau déborde.	Le système a été élevé de façon à détecter l'eau qui déborde. Le cas échéant, l'appareil arrête la pompe de circulation et met en marche la pompe de vidange.
Bruit.	Certain bruits sont normaux.	Bruit de la pompe de cyclage/bruits d'entrainment; ouverture du compartment à détergent.
	Les couverts font du bruit dans la panier à couverts ou un petit object est tombé du panier.	Veillez à ce que tous les éléments tiennent bien dans le lave-vaisselle.
	Le moteur fait un bruit de vrombissemment.	La pompe est bloquée, consultez un installerateur.
Lave-vaisselle sale.	Mauvais détergent.	Utilissez uniquement un détergent élevé spécialement pour les lave-vaisselle afin d'éviter toute salissure.
	Filtres bouchés	Ouvrez la porte et nettoyez les filtres. Faites ensuite tourner le programme de pré-rinçage.
	Liquide de rincege renversé.	Essuyez toujours immidiatement le liquide de rincege renversé.
La vaisse n'est pas sèche.	Le réservoir de liquide de rinceage est vide.	Vérifiez que le réservoir de liquide de rinceage soit plein.
La vaisse et les objets plats ne sont pas propres.	Programme incorrect.	Sélectionnez un programme plus puissant.
	Les paniers n'ont pas été charges correctement.	Vérifiez que le fonctionnement du compartment à détergent et des bras de lavage ne soit pas entravé par de grands plats.
Taches et dépôts sur les verres et la vaisse plate.	Eau extrémement dure. Température basse de l'eau entrente. Le lave-vaisse est surcharge. Les paniers n' ont pas été charges correctement. Détergent trop vieux ou humide. Le réservoir de liquide de rinceage est vide. Dosage incorrect du détergent.	Pour 0 ther les taches sur les objets en verre : Enlevez tous les objets en métal du lave-vaisse. Utilisez la quantité de détergent prescrite. Sélectionnez le programme le plus long. Faites tourner le lave-vaisse environ 18 à 22 minutes ; il aura alors atteint son cycle de lavage principal. Ouvrez prudemment la porte et versez 2 tasses de vinaigre blanc sur le fond. Fermez la porte et laïsez le lave-vaisse terminer le programme. Si le vinaigre n'est pas efficace : Répétez les étapes ci-dessus, mais utilisez une quart de tasse (60 ml) de cristaux d'acide citrique au lieu de vinaigre blanc.
Taches laiteuses sur les verres.	Combinaison d'eau douce et d'excess de détergent.	Utilisez moins de détergent et sélectionnéz le programme pour le lavage des verres.
Dépôt jaune ou brun à l'intérieur du lave-vaisse.	Des traces de fer dans l'eau peuvent causeur du dépôt dans le lave-vaisse.	Contactez un producteur de produits anticalcaires pour un filtre spécifique.
Dépôt blanc à l'intérieur du lave-vaisse.	Eau dure.	Réglez une consommation de sel plus élevé.
Il reste du détergent dans le compartment à détergent.	Le compartment à détergent est bloqué par la vaisse	Chargez les paniers de façon à ce que la vaisse ne bloque plus le compartment à détergent. Nettoyez le bras de lavage supérieur.
Vapeur.	Lors de l'ouverture de la porte.	C'est possible à la fin du programme.
Taches noires ou grises sur la vaisse.	Des ustensiles de cuisine en-aluminium ont froté contre la vaisse.	L'aluminium peut se décolorer.
Il reste de l'eau sous les tamis.	Ceci est normal.	Une petite quantité d'eau autour de l'écoulement à l'arrière garde l'étanchéitéSouple.
Le lave-vaisse fuit.	Le réservoir de liquide de rinceage est trop plein ou le liquide de rinceage fuit.	Veillez à ne pas trop replir le réservoir de liquide de rinceage. Le liquide de rincege renversé peut causeur de la mousse/un débordement. Essuyez le liquide de rinceage qui a fui au moyen d'un chiffon humide.
	Le lave-vaisse n'est pas de niveau.	Mettez le lave-vaisse de niveau.

Codes d'erreur

Problème	Causes possibles	Solution
Levoyant « Rinceage » clignote.	La durée d'arrivée de l'eau est trop longue.	Le robinet d'alimentation n'est pas ouvert.
Levoyant « ECO » clignote.	L'appareil est trop rempli d'eau.	Trop d'amnéé d'eau ! Noter le code et averrir le service après-vente.
Lesvoyants « Rinceage » et « Rapide » clignotent.		Noter le code et averrir le service après-vente.

Si l'appareil est trop rempli d'eau ou presente des fuites excessives, fermez le robinet d'alimentation et avertissez le service après-vente. Si tous les voyants clignotent en même temps, eteindre immidiatement le lave-vaisselle, fermer le robinet d'alimentation et avertir le service après-vente.

Avertissement!

Le lave-vaisselle doit toujours être placé dans une piece chauffée et à l'abri du gel.

Raccordement électrique

Ce lave-vaisselle est concu pour un raccordement sur 220-240 V - 50 Hz, avec un fusible de 16 Amp.

Attention!

• Vérifiez que la valeur nominale totale et la tension du réseau électrique correspondant aux valeurs indiquées sur la plaque signalétique.
  Assurez-vous que l'appareil est branché sur une prise mise à la terre. Consultez l'installateur si la fiche de l'appareil n'entre pas dans la prise.
• N'utilisez pas de rallonge ou d'adaptateur pour cet apparéil.
• Ne retirez jamais le fil de terre vert/jaune. Ne coupez jamais le fil de terre!

Raccordement d'eau froide

• Raccordez l'alimentation en eau froide au robinet du lave-vaisse (y compris aérateur et filetage, 34 inch) et contrôle la fixation.
• En cas de nouvelle conduite d'eau, ou quand celle-ci n'a pas eté utilisée récemment, faites d'abord couler l'eau pendant un certain temps pour en éliminer les impuretés. Si vous négligez de le faire, le robinet d'arrêt d'eau pourrait se boucher et votre apparéil pourrait être endommagé.

Raccordement d'eau chaude

Le lave-vaisselle n'est pas approprié pour l'alimentation par eau chaude.

Mise en place de l'appareil

Placez l'appareil à l'endroit de votrechioix, la face arrrière contre le mur et les cots alignés sur d'eventuels placards (de cuisine) ou parois laterales. Le lave-vaisselle est équipé sur la face arrrière de raccordements, destinés au tuyau d'évacuation et au tuyau d'alimentation.

Mise à niveau de l'appareil

L'appareil peut etre mis a niveau en faisant tourner les pieds reglables. L'inclinaison de I'appareil ne doit pas etre superieure a 2^

Raccordement du tuyau d'écoulement

Placez le tuyau d'écoulement dans un tuyau d'évacuation dont le diamètre a au moins 4 cm de diamètre ou placez-le dans un lavabo. Utilisez le coude en plastique fourni. Assurez-vous que le tuyau d'écoulement ne soit pas pié. L'extrémité libre du tuyau d'écoulement doit se couver à une hauteur se trouvant entre 40 cm et 100 cm et ne doit pas être trempe dans l'eau.

Si la hauteur du lavabo est supérieure à 100 cm, l'eau ne peut pas etre evacuée par le biais du lavabo. Dans ce cas, le tuyau d'ecoulement doit etre placé dans une cuvette ou dans un recipient collecteur approprié, se trouvant plus bas que le lavabo.

Attention!

Fermez le robinet d'eau après usage!

Flexible de sécurité

Le flexible de sécurité a une double paroi. Ce système arrête automatiquement l'alimentation d'eau s'il y a une fuite dans le flexible et si I'espace entre les deux parois se remplit d'eau.

• Utilisez des nouveaux flexibles pour raccorder l'appareil. N'utilise pas des flexibles usages.
• La pression de l'eau doit s'élever entre 0,04 MPa et 1 MPa. Si la pression est inférieure à 0,04 Mpa, contactez le service d'entretien qui vous conseillera.

Raccordement du flexible de sécurité

• Retirez le flexible de sécurité dans sa totalité du corps de l'appareil à l'arrête du lave-vaisse.
• Raccordez le flexible au robinet filtré (3/4 inch).
• Ouvrez entiement le robinet avant d'utiliser le lave-vaisselle.

Dimensions d'encastrement

Spécifications sur le lave-vaisselle destiné à un usage domestique conformément à la directive européenne 1059/2010 :

Fabricant

Etna

Type

Description

WW

VWV549ZIL

Parametres standard place 12

Efficacité énergétique de la classe

d'efficacité énergétique (1) A+

Consommation d'energie annuelle (2) 290 kWh

Classe d'efficacité de lavage A

Classe d'efficacité de séchage(4) A

Consommation d'énergie pour cycle

de lavage standard 1,02 kWh

Cycle de lavage standard ECO 45^

Durée du programme d'un cycle de lavage standard 190 min.

Consommation electrique en mode eteint 0,45 W

Consommation electrique en mode standby 0,49 W

Utilisation annuelle d'eau (3) 3080 L

Niveau sonore 49 dB(A) re 1pW

Montage Pose libre

Hauteur 84,5 cm

Largeur 59,8 cm

Profondeur (avec raccordements) 60 cm

Consummationelectrique 1760-2100W

Tension nominale / fréquence 220-240 V~/

50 Hz

Pression de I'eau (pression d'écoulement) 0,4-10 bar = 0,04-1 Mpa

1. A + + + (efficacité la plus élevé) à D (efficacité la plus BASSE)
2. basé sur 280 cycles de lavage standard. La consommation énergétique effective annuelle dépend de la fréquence d'utilisation effective.
3. basé sur 280 cycles de lavage standard. La consommation d'eau effective annuelle dépend de la fréquence d'utilisation effective.
4. A (efficacité la plus élevé) à G (efficacité la plus BASSE)
5. Ce programme convient au lavage de vaisselle normalement sale et est le programme le plus efficace dans le domaine d'utilisation combinée d'énergie et d'eau pour cetteASF de vaisselle.

L'appareil répond aux normes européennes et directives dans la version actuelle lors de la livraison :

• LVD 2004/95/EG
  EMC 2004/108/EG
  -EUP 2009/125/EG

Remarque: Les valeurs ci-dessus sont mesurées conformément aux normes dans les conditions d'utilisation spécifiées. Les résultats peuvent varier considérablement selon la quantité et le degré de saleté de la vaisselle, la durée de l'eau, la quantité de détergent etc.

La notice d'utilisation est basée sur les normes et la reglementation de l'Union Européenne.

Panier supérieur
Panier inférieur

Panier à couverts

Les informations relatives à un test comparatif conformément à la norme EN50242 sont les suivantes :

• Capacité : 12 couverts
• Position du panier supérieur : roulettes supérieures sur les rails de guidage
  Programme : ECO
• Position de rincage : 6
• Définition de la durée de l'eau : H3

Que faire de l'emballage et de l'appareil usé

Des matériaux durables ont été utilisés pour la fabrication de cet apparéil. Il doit être mis au rebut de façon appropriée à la fin de son cycle de vie. Lesouvocs publics peuvent vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Les matériaux suivants ont eteutiliseds:

carton
- feuille de polyéthylène (PE)
polystyrene exempt de CFC (mousse rigide PS)

Ces matériaux doivent être mis au rebut de façon appropriée et conformément aux dispositions réglementaires.

Le symbole représentant une poubelle barrée a été apposé sur le produit Il signale l'obligation de traitement sélectif des apparils électroménagers. À la fin de son cycle de vie, l'appareil ne pourrait donc pas été eliminé via le flux de déchets normal. Lorsque vous ne l'utiliserez plus, remettez-le à un service de ramassage spécialisé ou à une déchetterie municipale.

La collecte sélective des apparèils électroménagers évite d'aggraver l'impact négatif des déchets sur l'environnement et la santé publique. Leur traitement permet de recycler les matériaux utilisés pour les fabriquer, ce qui représenté des économies considérables en termes de matières premières et d'énergie.

Attention! I'emballage peut etre dangereux pour les enfants.

Déclaration de conformité

Nous déclarons, par la présente, que nos produits satisfont aux directives, normes et régulations européennes en vigueur ainsi qu'à toutes les exigences qui sont mentionnées dans les normes auxquelles il est fait reférence.
