BEDIENUNGSANLEITUNG VWV549WIT ETNA

Ihr Geschirrspüller
	Einleitung
Beschreibung
	Bedienleiste
	Innenausstattung	5
Erster Gebrauch
	Wasserhärte einstellen
	Salz einfüllen
Bedienung
	Einschalten
	Programmwahl-Tabelle
Gebrauch
	Klarspülerbehälter
	Geschirrspülmittel
	Die Körbe beladen
	Schäden an Gläsern und Geschirr 16
Pflege
	Filtergruppe reinigen
	Sprüharme reinigen
	Tür reinigen
Störungen
	Was muss ich tun, wenn ...	19
	Störungstabelle
	Fehlercodes
Installation
	Elektrischer Anschluss
	Kaltwasseranschluss
	Aufstellen des Geräts	22

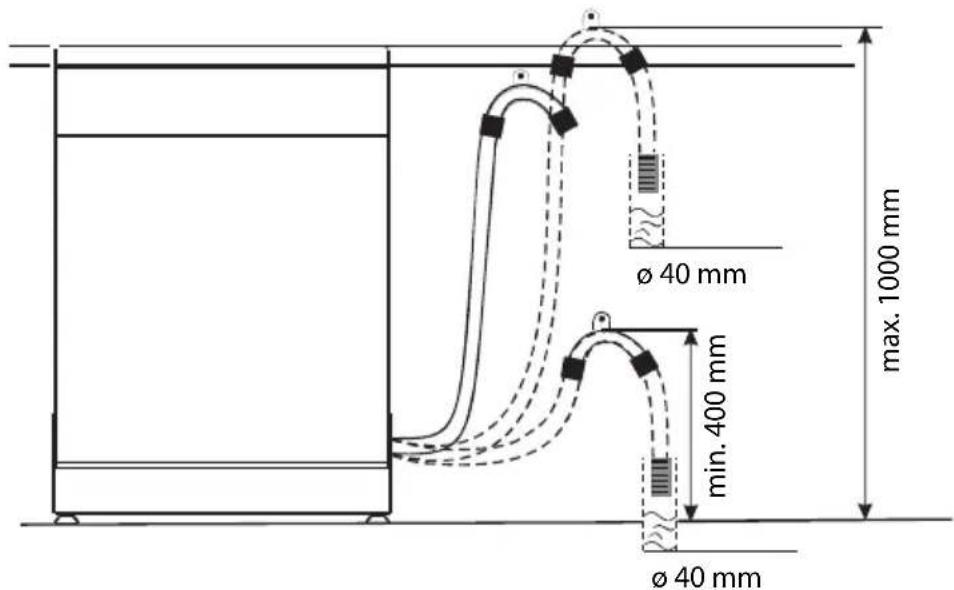

	Anschließ des Abflusssschlauches	23
	Sicherheitsschlauch
Technische Daten

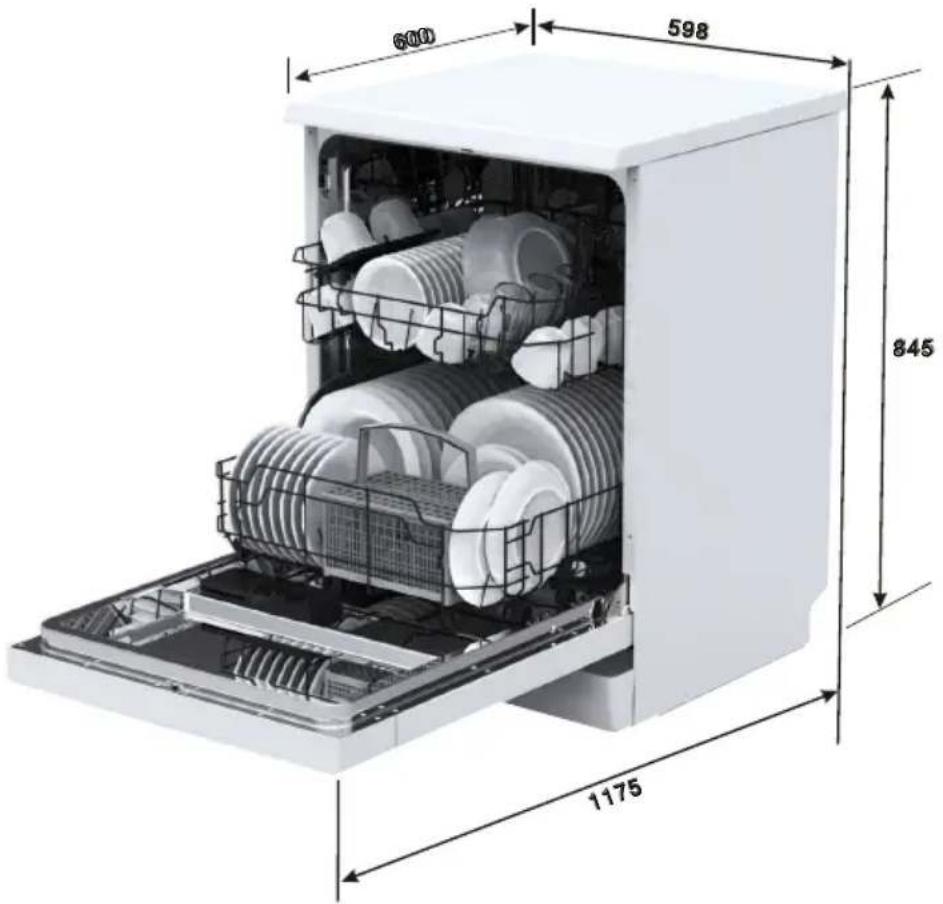

	Einbaumaße
	Technische Daten

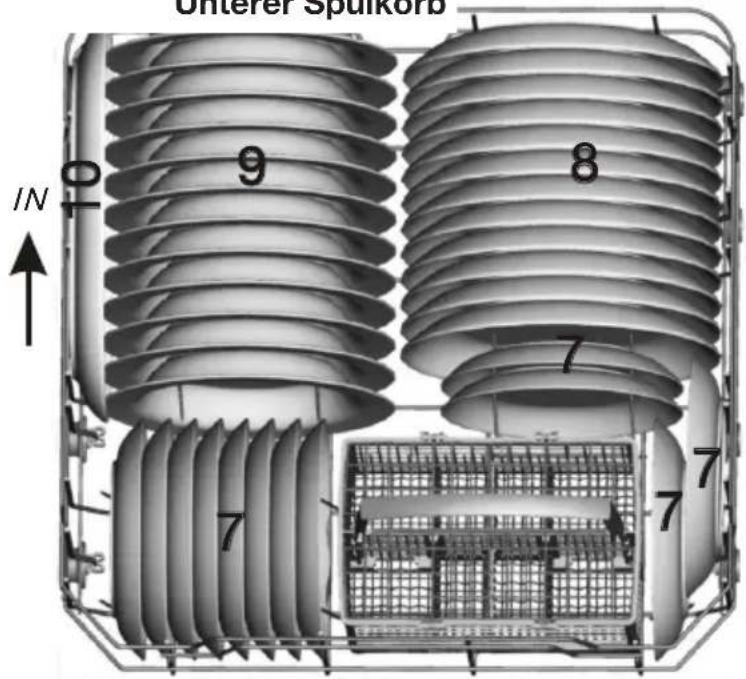

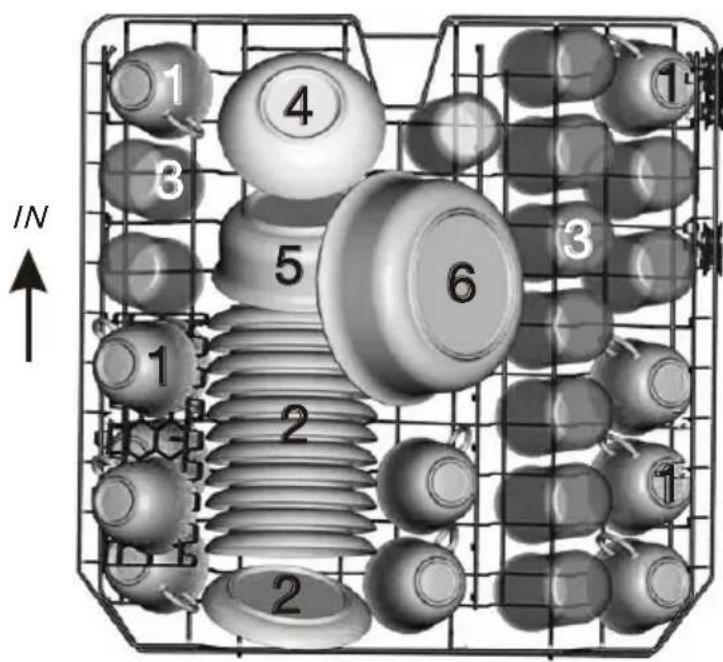

Körbe gemäß EN50242 beladen
Ihr Geschirrspüller und die Umwelt
	Verpackung und Gerät entsorgen	27

Einleitung

Sie haben sich für einen Geschirrspuler von Etna entschieden. Ein optimaler Anwendungskomfort und eine einfache Bedienung standen bei der Entwicklung deses Produktions an erster Stelle.

In dieser Anleitung wird beschreiben, wie Sie den Geschirrspüler optimal nutzen. Hier finden Sie Informationen zur Bedienung und Hintergrundinformationen zur Funktionseiste des Geräts. Daneben erhalten Sie Tipps zur Pflege des Geräts.

Lesen Sieitte diese Bedienungsanleitung,bevor Sie das Gerat verwenden.
Bewahren Sie sie sorgfaltig auf,damit sich auch eventuelle weitere Benutzer uber das Gerat informieren konnen.

Lesen Sie vor der Verwendung erst die separates Sicherheitsanweisungen!

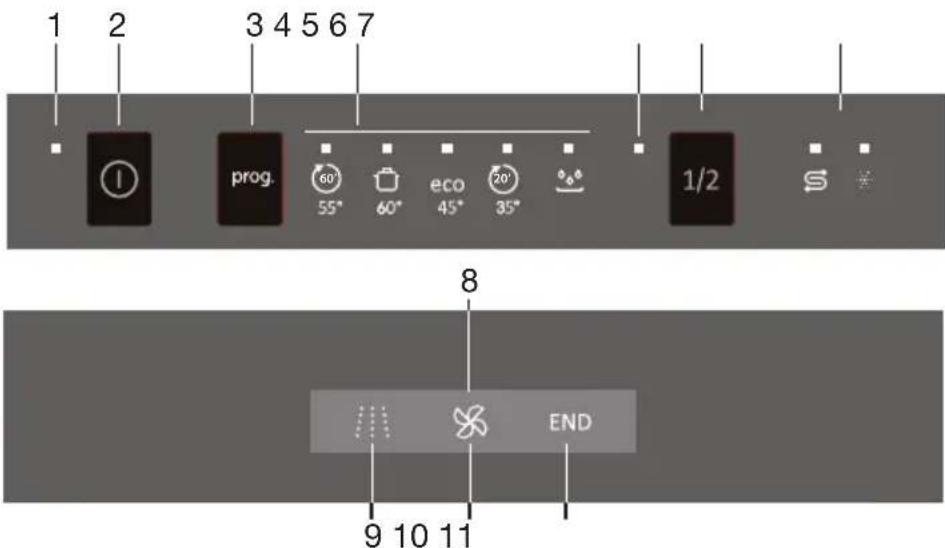

Bedienleiste

1. Kontrolleuche Ein/Aus
2. Ein/Aus-Taste
3. Programmtaste
4. Kontrollleuchten „ausgewähltes Programm“
5. Kontrollleuchte „halbe Ladung"
6. Taste ,halbe Ladung"
7. Kontrollleuchte „Klarspuler und Salz (Wasserenthärter) nachfüllen"
8. Anzeige Programmstatus
9. Spulen
10. Trocknen
11. Programmende

Innenausstattung

1. Oberer Korb
2. Unterer Korb
3. Wasserenthärter (Salzeinfullstutzen)
4. Spülmittel- und Klarspulerbehälter
5. Tassengestell
6. Spruharm
7. Filtergruppe

Vor dem ersten Gebrauch der Spulmaschine:

• Stellen Sie die Wasserhärte ein.
• Fullen Sie das Salzfach mit 1 Liter Wasser und fugen Sie dann 1,5 kg Spülmaschinensalz hinzu.
  Fugen Sie Klarspuler hinzu.
  Fugen Sie Geschirrspulmittel hinzu.

Wasserhärte einstellen

1. Drucken Sie die Ein-/Aus-Taste.
2. Drücken Sie mindestens 5 Sekunden auf die Programmtaste (innerhalb von 60 Sekunden, nachdem das Gerät eingeschaltet wurde).
3. Drücken Sie die Programmtaste, um die gewünschte Einstellung auszuwahlen (H1->H2->H3->H4->H5->H6 / sehen Sie in der Wasserhärte tabelle nach).
4. Drücken Sie die Ein-/Aus-Taste, um das Einstellen abzuschreiben.

Wasserhärtebelle

Wasserhärte
°C Clark °dH mmol/I Einstellung			(Kontrollleuche(n) brennt/ brennen)	Salzverbrauch (Gramm/Zyklus)
0 - 6 0 - 5 0	0,94 H1 (Spülen) 0
7 - 14 6 - 11	1,0 - 2,0 H2 (Schnell) 9
15 - 21	12 - 17	2,1 - 3,0	H3 (Spülen + Schnell)	12
22 - 28 18 - 22	3,1 - 4,0 H4 (ECO)		20
29 - 42	23 - 34	4,1 - 6,0	H5 (ECO + Spülen)	30
43 - 69	35 - 55	6,1 - 9,8	H6 (ECO + Schnell)	60

Werkseinstellung: H3 (EN 50242)

Informieren Sie sich bei Ihrwasserwerk nach der Harte des Leitungswassers.

Salz einfullen

These Maschine ist mit einem Wasserenthärter ausgestattet. Füllen Sie hierzufen Geschirrspüler mit Salz.

1. Entfernen Sie den unteren Spülkorb und schrauben Sie den Deckel des Behalters ab.
2. Bevor Sie den Behälter zum ersten Mal befüllen, geeßen Sie einen Liter Wasser hinein.
3. Setzen Sie den Trichter in die Öffnung des Behalters ein. Gießen Sie ca. 1,5 kg Salz hinein. Es ist normal, dass hierbei ein bisschen Wasser aus der Öffnung austritt.

Achtung! Verschüttetes Salz entfernen und sofort danach immer ein komplettes Programm laufen{lassen, um einer Beschädigung des Bodens vorzubeugen.

1. Schrauben Sie den Deckel sorgfältig fest.

Achtung! Befüllen Sie immer erst den Salzbehälter und stellen Sie die Wasserhärte ein, bevor Sie die Spülmaschine in Betriebnehmen. Befüllen Sie den Salzbehälter, wenn das Warnlampchen des Wasserenthärters leuchtet. Es kann vorkommen, dass das Lämpchen auch bei gefülltem Salzbehälter eine Zeit weiterleuchtet. Es erlischt, wenn sich ausreichend Salz im Wasser gelöst hat.

Einschalten

1. Öffnen Sie die Tur des Geschirrspulers.
2. Fugen Sie Geschirrspulmittel und Klarspuler hinzu (siehe „Geschirrspulmittel" und „Klarspulerbehälter"). Überprüfen Sie die Salzmenge im Salzfach (siehe „Salz nachfüllen").
3. Drücken Sie die „Ein/Aus“-Taste, um das Gerät einzuschalten

Eine Kontrollleuchte leuchtet, wenn das Gerät eingeschaltet ist.

1. Wahlen Sie das gewünschte Programm (siehe „Programmwahltablele").

Die zum gewählten Programm gehörende Anzeigeleuchte leuchtet auf.

1. Schlieben Sie die Tur des Geschirrspulers.

Der Geschirrspuler startet mit dem ausgewählten Programm.

Stoppen oder Anpassen eines Spülprogramms

1. Öffnen Sie die Tür.
2. Halten Sie eine Programmtaste länger als drei Sekunden gedrückt.

Sie konnen nun erneut das gewünschte Programm wahlen (siehe „Programmwahlabelle").
3. SchlieBen Sie anschlieBend die Tur.

Achtung! Ein bereits gestartetes Programm kann nur während der Anfangsphase angepasst werden. Nach einiger Zeit ist das Geschirrspulmittel bereits über dem Geschirr verteil oder die Maschine hat das Spulwasser bereits abgepumpt. In dieser Fall mussen Sie den Spulmittelbehälter erneut fullen (siehe Kapitel „Geschirrspulmittel").

Nach Ablauf des Spulprogramms

Nachdem das Spulprogramm durchlaufen ist, ertont acht Sekunden lang ein Tonsignal.

1. Öffnen Sie die Tür.
2. Schalten Sie das Gerät mit der Ein-/Aus-Taste aus.

Warten Sie einige Minuten, bevor Sie den Geschirrspüler ausräumen. Direkt nach Ablauf des Programms sind Geschirr und Besteck noch sehr heißt. Es besteht die Gefahr, dass Geschirr durch die Hitze bricht. Wenn das Geschirr einige Minuten in der Maschine gelassen wird, trocknet es außer dem better.

Überlaufschutz

• Ihr Geschirrspüler ist mit einer Schutzvorrichtung ausgestattet, die damit sorgt, dass nicht zu viel Wasser in das Gerät laufen kann. Die Schutzvorrichtung schließt das Einlassventil. Schalten Sie das Gerät aus und schreiben Sie die Wasserzufuhr, falls im Geschirrspüler Wasser stehen bleibt. Schalten Sie das Gerät ein und starten Sie ein beliebiges Programm. Wenn das Wasser zu Beginn des Programms nicht abgepumpt wird, informieren Sie dann den Kundendienst und entfern den Sie das überschüssige Wasser.

Halbe Ladung auswahlen

• Dieser Geschirrspuler verfügbar über eine Funktion, mit der Sie eine „halbe Ladung" laufen halten können, dank der Sie Wasser und Energie sparen. Zugleich verkurzt sich die Dauer des Spulprogramms. Sie können bei diesen Programm das Geschirr in der gesamten Spulmaschine vertieren.

Warning! Es ist gefährlich, während des Reinigungsmethods die Tur vollständig zu öffnen. Sie können mit bereits Wasser in Berührung kommt, das aus dem Gerät austritt.

Programwahl-Tabelle

Programm	Programminformation Programm	ablauf	Spülmittel Vor-/ Haupt-	Uhrzeit (Min.)	Energie (kWh)	Wasser (L)
60 Minuten55°	Täglicher Spülgang in 60 Minuten.Für den tãglichen Einsatz beiewigerverschmutzten oder normalverschmutzten Tellern und Töpfen.	Vorsprülen (50 °CHauptwäsche (55 °)Spüssen (60 °)Trocknen	5/25 gr. 60 1,15	10
Intensiv60°	Sehr stark verschmutztes Geschirrwie Schalen, Töfe, Bratpfannenund Teller mit eingetrocknetenEssensresten.	Vorsprülen (50 °)Hauptwäsche (60 °)SpüssenSpüssenSpüssen (70 °)Trocknen	5/25 gr. 170 1,6	18,5
Spar ECO)*eco45°	Standardprogramm für wenigerverschmutztes Geschirrwie Teller,Glaser, Schalen und nicht starkverschmutzte Töpfe.	VorsprülenHauptwäsche (45 °)Spüssen (65 °)Trocknen	5/25 gr. 190 1,02 11
Schnell2035°	Für nicht stark verschmutztesGeschirrwie Gläser,Kristallgegenstände und Porzellan.Keine Trocknung.	Hauptwäsche (35 °)Spüssen (35 °)		20 0,41 10,6
Spüssen	Für Geschirr, dass nur gespüt undgetrocknet werden muss.	Vorsprülen 15 0,02 4

*ECO/EN 50242: Dies ist ein Testprogramm. Die Informationen für einen Vergleichstest in Übereinstimmung mit EN50242 sind folgende:

• Kapazität: 12 Gedecke
• Position oberer Korb: oberste Rollen auf Schienen
  Spulstand: 6
  PL:0,49w;Po:0,45w

Klarspulerbehälter

Im letzten Spülgang wird Klarspüler hinzugegeben. Klarspüler verhindert, das auf dem sauberen Geschirr/Gläsern Wasserflecken zusückbleiben. Er sorgt außer dem damit, dass das Geschirr Schneller trocknet, indem das Wasser von diesen abperlt.

Die Spulmaschine eignet sich zu Verwendung von flüssigem Klarspüler. Der Klarspülerbehälter befindet sich an der Innenseite der Tur, sehen dem Behälter für das Geschirrspülmittel.

Achtung: Füllen Sie den Klarspülerbehälter auf, wenn das Kontrollämpchen für Klarspüler aufleuchtet. Der Behälter hat ein Fassungsvermögen von ca. 100 ml. Gießen Sie den Klarspülerbehälter nicht zu voll, er lauft sonst über. Verschüttetes Glanzspulmittel muss entfernt werden. Andernfalls besteht die Gefahr der Leckage durch übermäßige Schaumbildung.

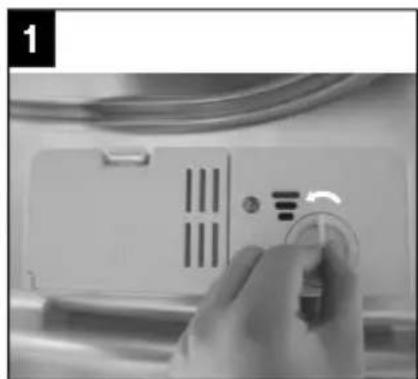

1. Schrauben Sie den Deckel des Klarspulerbehalters ab (nach links in Richtung des Pfeils „offen").

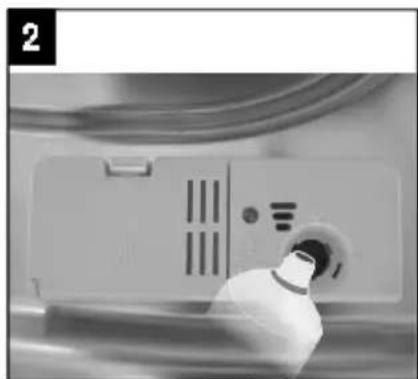

2. Geben Sie Klarspuler in den Behälter. Achten Sie darauf, nicht zu viel einzuschüten. Der Behälter hat ein Fassungsvermögen von ca. 100 ml.

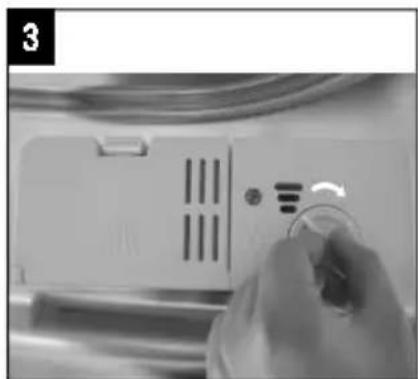

3. Schrauben Sie den Deckel wieder auf. Er muss auf den Pfeil „offen“ ausgerichtet sein und in Richtung „geschlossen“ gedreht werden.

Die Klarspulermenge einstellen

Im letzten Spülgang wird eine vorgegebene Menge Klarspüler hinzugegeben. Genau wie beim Geschirrspulmittel hangt die Menge an Klarspüler von der Wasserhärte an Ihrm Ort ab. Zu viel Klarspüler kann zu Streifen auf dem Geschirr führen.

Der Klarspülerbehälter hat 6 Stellungen. Stellen Sie den Behälter zunachst auf die Stufe 2 ein. Falls sich mit dieser Einstellung Flecken auf dem Geschirr bilden und das Geschirr nicht gut abtrocknet, erhöhen Sie die Klarspülermenge, indem Sie den Wahlschalter des Behälters auf Stufe 3 stellen. Wenn dadurch noch immer keine Verbesserung erzielt wird, stellen Sie den Wahlschalter auf die{nachst höhere Einstellung. Wiederholen Sie den Vorgang, bis das Geschirr streifenlos und trocken aus der Maschine kommt.

Geschirrspulmittel

Die chemischen Stoffe in Geschirrspulmitteln entfern den Schmutz, zersetzen diesen und sorgen dafür, dass er aus dem Geschirrspul abgeleitet wird. Die meisten der erhältlichen Geschirrspulmittel sind für diesen Zweckgeeignet.

Warning!

Geschirrspulmittel sind atzende Produkte. Halten Sie diese außerhalb der Reichweite von Kindern. Wenn Reinigungsmittel verschlucht wurden, wenden Sie sich sofort an einen Arzt und nehmen Sie die Verpackung mit.

Konzentriertes Geschirrspulmittel

Basierend auf ihren chemischen Zusammensetzungen gibt es 2 verschiedene Arten konzentrierte Geschirrspulmittel:

• Konventionelle alkalische Geschirrspulmittel mit atzenden Inhaltsstoffen.
• Gering alkalische konzentrierte Geschirrspulmittel mit natürlichen Enzymen.

Die Nutzung eines konzentrierten Geschirrspulmittels in Kombination mit „normalen“ Spulprogrammen ist better für die Umwelt und auch gut für Ihr Geschirr: Diese Spulprogramme sind besonders auf die schmutzlösenden Eigenschaften der Enzyme in konzentrierten Geschirrspulmitteln abgestimmt. Somit erzielen „normale“ Spulprogramme mit konzentriertem Geschirrspulmittel die gleichen Ergebnisse wie ein intensives Spulprogramm.

Geschirrspultabs

Die Geschirrspultabs verschiedener Hersteller losen sich mit entsprechlicher Geschwindigkeit auf. Aus thisem Grund losen sich eine Arten Geschirrspultabs bei kurzen Spulprogrammen nicht vollständig auf, wodurch ihre reinigende Wirkung herabgesetzt wird. Verwenden Sie Geschirrspultabs davon vor allen in Verbindung mit langen Spulprogrammen, sodass sich diese vollständig aufliesen können.

Geschirrspulmittelbehälter

Füllen Sie den Spülmittelbehälter, bevor Sie ein Spülprogramm starten. Im Allgemeinen wird für eine normale Geschirrspulladung nur ein Messlöfffel voll Geschirrspulpulver benötigt. Verwenden Sie mehr bei stark verschmutztem Geschirr.

Füllen Sie den Spülmittelbehälter erst kurz vor dem Start der Maschine. Andernfalls kann das Geschirrspülmittel feucht werden und sich dadurch nicht richtig auflösen.

In der „Programmwahltable“ finden Sie Informationen über die Menge an Geschirrspulmittel, die Sie für die verschiedene Programme benötigen. Diese Angaben sind Durchschnittswerte; je nach Wasserhärte und Verschmutzung des Geschirrs kann eine andere Dosierung nötig sein.

Füllen

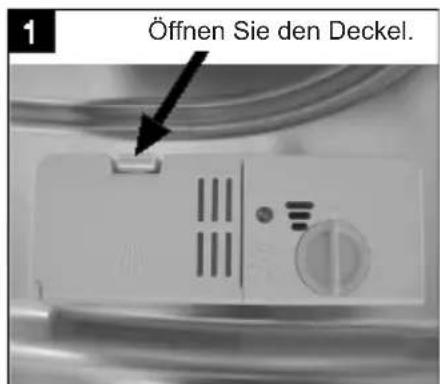

1. Drücken Sie bei geschlossen Deckel auf die Entriegelung. Der Deckel springt auf.
2. Füllen Sie den Spülmittelbehälter erst kurz vor dem Start eines Spülprogramms. Verwenden Sie im Geschirrspüller nur Geschirrspülmittel einer Marke.
3. SchlieBen Sie den Deckel und drucken Sie diesen fest, bis Sie ein Klicken horen.

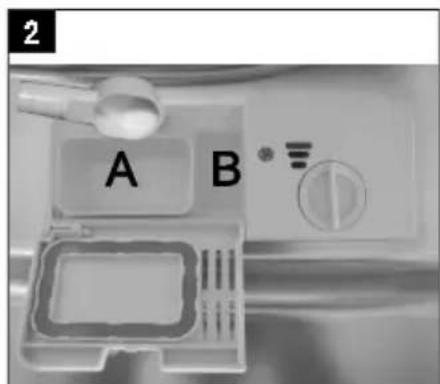

• Behälter für Hauptspülmittel (A):
• Behalter für Vorsprümittel (B).

Verwenden Sie ausschließlich Spülmittel, das für Geschirrspüler gedacht ist. Bewahren Sie das Geschirrspülmittel an einem kühlen trockenen Ort auf. Geben Sie das Geschirrspülmittel erst in den Spülmittelnehmer, wenn Sie sofort danach ein Spülprogramm laufen halten.

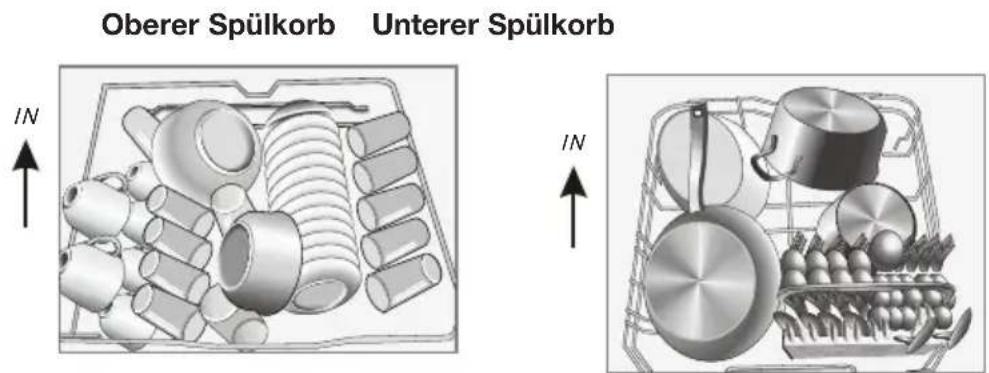

Die Körbe beladen

Verwendung des oberen Korbs

• Der obere Korb ist für zerbrechliches, leichtes Geschirr wie Gläser, Tassen und Untertasse, Teller, keine Schüsseln und flache (wener verschmutzte) Pfannen gedacht.
• Platzieren Sie das Geschirr so, dass es sich nicht verschieben kann, wenn es besprüht wird.

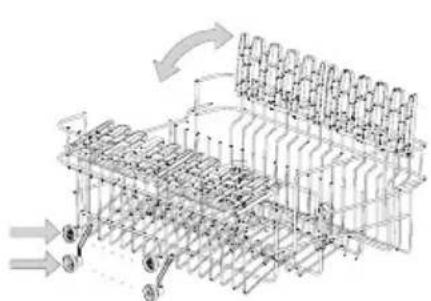

Höhenverstellung des oberen Korbs

Der obere Korb kann in der Höhe verstellt werden; hierzu den Korb Herausnahmen und in anderer Stellung in die Führungsschienen einsetzen.

Verwendung des unteren Korbs

Wir empfehlen Ohnen, große Teile, die am schwierigsten zu reinigen sind, in den unteren Korb zu geben: Töppe, Pfannen, Pfannendeckel, Auflaufformen und Schalen. Auflaufformen und Pfannendeckel sollen am besten am Rand des Korbs platziert werden. Dann konnen Sie den Sprüharm nicht behindern, wenn sich dieser dreht.

• Töppe, Servierschalen usw, müssen immer mit dem Boden nach offen in den Korb gestellt werden.
• Tiefe Schalen müssen schrag, mit der Öffnung nach unter in den Spülkorb gestellt werden, sodass das Wasser herauslaufen kann.
• Derunte Korb kann so angepasst werden, dass auch große oder einfach mehr Töpfe und Pfaffen hinein passen.

Um Töppe und Pfannen einfacher einzustellen, können die Tellerhalter herunter geklappt werden.

Besteckkorb

Besteck muss in den Besteckkorb gegeben werden, mit den Griffen nach unter. Wenn der Besteckkorb mit Seitenfächern ausgestattet ist, muss das Besteck einzeln hinein gegeben werden. Lange Teile wie z. B. Kochlöffel müssen in den oberen Korb gelegt werden (horizontal).

Warning!

Sorgen Sie damit, dass keine Teile aus dem Boden des Besteckkorbs Herausstehen. Hierdurch wird der Sprüharm blockiert.

Nicht für den Geschirrspüler geeignetes Besteck/Geschirr:

• Besteck mit einem Griff aus Holz, Porzellan oder Perlmutt
• Kunststoffeile, die nicht hitzebestandig sind
• Besteck mit geklebten Teilen, die nicht hitzebestandig sind
  Geklebtes Besteck oder Geschirr
• Gegenstände aus Zinn oder Kupfer
• Gläser usw. aus Bleikristall
• Rostempfindliche Gegenstände
• Holzteller
• Gegenstände, die aus synthetischen Fasern hergestellt sind

Begrenzt für den Geschirrspüller geeignetes Besteck/Geschirr:

• Einige Glasarten können nach vielen Spülgängen trüb anlaufen
• Silber und Aluminium konnen sich verfärben
• Glasierte Motive können nach regelmäßigen Spüssen im Geschirrspulier verblassen

Achtung! Geben Sie keine Gegenstände in den Geschirrspuler, die mit Zigarettenasche, Kerzenwachs, Lack oder Farbe verschmutzt sind. Achten Sie beim Kauf von neuem Kuchengerät daraufuf, dass diesen spülmaschinengeeignet ist. Geben Sie keine Kuchenutensilien in die Maschine, die dazu nicht geeignet sind.

Beladen Sie den Geschirrspüler nicht zu voll. Der Platz reicht aus für 12 Standardgedecke. Dies ist wichtig für ein gutes Spulergebnis und einen gunstigen Energieverbrauch.

Besteck und Geschirr in die Maschine geben

• Bevor Sie das Geschirr in den Geschirrspüller geben, müssen Sie:

Grobe Essensreste entfernen.
Angebrannte Essensreste einweichen.

Achten Sie darauf, dass:

Die Spruharme vom Geschirr nicht blockiert werden.
- Hohlkörper mit der Öffnung nach unten eingestellt werden, sodass in ihren kein Wasser stehenbleiben kann.
- Teller und Besteck dürfen einander nicht abdecken
- Gläser)dürfen einander nicht berühren,um so Beschädigungen zu verhindern.
- Platzieren Sie große Objekte, die schwer zu reinigen sind, in den unteren Korb.
- Der obere Korb ist gedacht für leichtere Teile wie Gläser, Tee- und Kaffeetassen.

Warning!

• Lange Messer, die im Besteckkorb aufrecht stehen, können Verletzungen verursachen!
• Platzieren Sie langes und/oder scharfes Besteck wie Fleischmesser in liegender Position in den oberen Korb.

Schaden an Glasern und Geschirr

Mögliche Ursachen:

Glassorte oder Herstellungsprocess. Chemische Zusammensetzung des Geschirrspulmittels.
- Wassertemperature und Dauer des Spülprogramms.

Lösungsvorschlag:

• Verwenden Sie Glas- und Porzellangedecke, die vom Hersteller als spülmaschinengeeignet ausgegeben werden.
• Verwenden Sie ein milderes/weniger aggressives Geschirrspulmittel. Holen Sie wo nötig weitere Informationen beim Hersteller des Geschirrspulmittels ein.
• Wahlen Sie ein Spulprogramm mit einer niedrigen Temperatur.
• Nehmen Sie Glasteile und Besteck nach Ablauf des Programms sochnell wie möglich aus dem Geschirrspüler, um eine Beschädigung zu vermeiden.

Filtergruppe reinigen

Abhängig von der Nutzung mussen die Siebe regelmäßiger unter fließendem Wasser abgeschült werden. Das Filtersystem besteht aus drei Komponenten: dem große Sieb, dem groben Sieb und dem feinen Sieb.

1. Groβes Sieb; Essensrechte und Schmutz, die auf desses Sieb gelangen, werden durch einen speziellen Strahl am untersten Sprüharm zum groben Sieb gespütt.
2. Grobes Sieb; Größere Teile wie Knorpel oder Glasstückchen, die den Ablauf verstopfen können, werden im groben Sieb aufgefangen. Um das Sieb zu reinigen, drücken Sie die Lippen oben am Sieb weniger zusammen und entnahmeu sie es nach oben hin.
3. Feines Sieb; Dieses Sieb hält Schmutz und Essensreste in der Näheder Ablaufpumpe auf und sört davon, dass diese Reste während des Programms nicht wieder über dem Geschirr verteil werden.

Für eine optimale Funktion des Geschirrspulers muss die gesamte Filtergruppe gereinigt werden. Die Filtergruppe holt effizient Speisereste aus dem Wasser und sorgt davon, dass das Spülwasser während des Programms weiter zirkulieren kann. Es wird empfohlen, nach jedem Spülgang die größeren Speisereste aus der Filtergruppe zu entfernen, indem die Siebe unter fliebendem Wasser gereinigt werden.

• Entfernen Sie die Filtergruppe, indem Sie diese mit einer Drehbewegung (links herum) senkrecht nach oben hersausnahmen. Alle Teile der Filtergruppe müssen mindestens einmal pro Monat gereinigt werden.

• Verwenden Sie eine Spülbürste, um das große Sieb und das feine Sieb zu reinigen. Bauen Sie die Filtergruppe entsprechend der folgenden Abbildung wieder zusammen und setzen Sie die gesamte Filtergruppe in den Behälter im Geschirrspüler ein.

Lassen Sie den Geschirrspüller niemals ohne Filtergruppe laufen. Ein falscher Einbau der Filtergruppe hat zur Folge, dass die Spülmaschine nicht mehr optimal funktioniert. Eine andere Folge kann sein, dass es zu Schäden an Besteck und Geschirr kommt.

Spruharme reinigen

Die Sprüharme müssen regelmäßig gereinigt werden. Verschmutzung verstopt auf Dauer die Spruhköffe und die Lager der Sprüharme. Reinigen Sie die Sprüharme folgendermaßen:

• Halten Sie die Mutter des oberen Sprüharms fest und drehen Sie den Sprüharm im Uhrzeigersinn, bis Sieihn entfernen konnen. Ziehen Sie den untersten Sprüharm nach oben und entfernen Sie diesen.
• Reinigen Sie die Sprüharme in warmem Seitenwasser und die Sprühköffe damit mit einer weichen Bürste.
• Spülen Sie die Sprüharme gut ab und setzen Sie sie wieder ein.

Turrinigen

Reinigen Sie den Rand der Tür einschließlich Dichtungsgummi mit einem weichen, feuchten Tuch. Achten Sie darauf, dass kein Wasser in die Turverriegelung und in die elektrischen Komponenten eindringen kann. Verwenden Sie keine Reinigungsmittel in einer Sprühdose. Verwenden Sie auch keine aggressiven Reinigungsmittel wie Scheuerschwämme. Diese Reinigungsmittel können den Lack beschädigen.

Was muss ich tun, wenn ...

Wenn das Gerät nicht einwandfrei Funktioniert, bedeutet das nicht immer, dass es defekt ist. Versuchen Sie zuerst den Fehler selbst zu beheben. Wenden Sie sich an den Kundendienst, wenn die unter aufgeführten Hinweise nicht halten.

Achtung!

Machen Sie das Gerät spanningslos, bevor Sie mit der Reparatur beginnen. Am bestenziehen Sie hierzu den Stecker aus der Steckdose.

Störungstabelle

Problem	Mögliche Ursachen	Lösung
Die Spülmaschine Funktioniert nicht.	Sicherung defekt oder Masseschalter aktiviert.	Tauschen Sie die Sicherung aus oder setzen Sie den Trennschalter zurück. Entfern Sie andere Geräte, die an der gleichen Gruppe des Stromnetzes angeschlossen sind.
	Die Stromversorgung ist nicht eingeschaltet.	Prüfen Sie, ob der Geschirrspüler eingeschaltet und die Tür geschlossen ist. Stellen Sie sicher, dass der Stecker in der Steckdose steckt.
	Der Wasserdruck ist zu niedrig.	Kontrollieren Sie, ob der Geschirrspüler korrekt an die Wasserleitung angeschlossen und der Wasserhahn geöffnet ist.
Die Abflusspumpe pumpt immer weiter.	Das Wasser lauft über.	Das Gerät ist so konstruiert, dass es feststellt, wenn Wasser überläuft. Wenn dies der Fall ist, schließ das Gerät die Zirkulationspumpe aus und die Abflusspumpe ein.
Geräusche.	Eine Gerasche sind normal.	Geräusch der Umwälzpumpe/Spülgeräusahe; Öffnen des Spülmittelbehälters.
	Das Besteck kann im Besteckkorb klappern oder ein Kleinteil ist aus dem Korb gefallen.	Sorgen Sie dazu, dass alles safer im Geschirrspüler stehen.
	Der Motor macht ein brummendes Geräusch.	Die Pumpe ist blockiert, wenden Sie sich an einen Installateur.
Schmutzansammlung im Abflussbehälter.	Schlechetes Geschirrspülmittel.	Benutzen Sie nur Spezialspülmittel für Geschirrspüler, um Verschmutzung zu vermeiden.
	Verstopfte Filter	Öffnen Sie die Tür, und reinigen Sie die Filter. Lassen Sie dann das Vorsprüprogramm laufen.
	Zu viel Glanzspülmittel eingefüllt.	Wischen Sie verschütteten Klarspüler immer(sofort weg.
Geschirr nicht trocken.	Klarsprüberheiten ist leer.	Sorgen Sie davon, dass der Klarsprüberheiten gefüllt ist.
Geschirr und flache Objekte sind nicht sauber.	Falsches Programm.	Wahlen Sie ein stärkeres Programm.
	Körbe nicht gut beladen.	Sorgen Sie davon, dass die Funktion des Spülmittelbehälters und der Sprüharme nicht durch große Schalen/Teller befindert wird.
Flecken und Ablagerungen aufGläsern und flachem Geschirr.	Extrem hartes Wasser. Niedrige Temperatur des einlaufenden Wassers. Der Geschirrsprüfer ist zu voll beladen.Körbe nicht gut beladen. Altes oder feuchtesSpülmittel. Klarsprüberheiten ist leer. FalscheDosierung des Geschirrsplummittels.	Um Flecken von Glasgegenständen zu entfernen: Entfernen Sie alle Gegenstände aus Metall aus dem Geschirrsprüfer. Verwenden Sie die vorgeschriebene Menge Spülmittel.Wahlen Sie das langste Programm. Lassen Sie den Geschirrsprüfer etwa 18 bis 22 Minuten laufen; er hat dann den Hauptspülgang erreicht. Öffnen Sie vorsichtig die Tur und goiben Sie 2 Tassen Reinigungssagg auf den Boden. Schlieben Sie die Tur und laussen Sie das Programm zu Ende laufen. Wenn Essig nicht hält: Wiederholen Sie die oben genannten Schritte, aber verwenden Sie 60 ml Zitronensäurekristalle anstelle von Reinigungssagg.
Feuchte Flecken aufGlasgeschirr.	Kombination von weichem Wasser und zu vielSpülmittel.	Verwenden Sie weniger Spülmittel und wahren Sie das Glas-Programm, das speziell zur Reinigung von Glas gedacht ist.
Gelbe oder braune Ablagerungeninnen auf dem Abflussnehmer.	Eisenspuren im Wasser konnen Ablagerungen imAbflussnehmer des Geschirrsprülers verursachen.	Wenden Sie sich an einen Hersteller für Wasserenthärter für einen Spezialfilter.
Weiße Ablagerungen innen auf dem Abflussnehmer.	Hartes Wasser.	Höheren Salzverbrauch einstellen.
Im Spülmittelnehmer bleibtSpülmittel darüber.	Der Spülmittelnehmer wird von Geschirrblockiert.	Beladen Sie die Körbe so, dass das Geschirrden Spülmittelnehmer nicht blockieren kann. Reinigen Sie den oberen Sprüharm.
Dampf.	Beim Öffnen der Tür.	Dies ist am Ende des Programms möglich.
Schwarze oder graue Fleckenauf dem Geschirr.	Aluminiumutensilien haben am Geschirrgerieben.	Aluminium kann sich verfüllen.
Unter den Sieben bleibt Wasserstehen.	Das ist normal.	Eine keine Menge Wasser um den Abflusshinten am Wannenboden sorgt davon, dass die Dichtung which bleedt.
Der Geschirrspüler leckt.	Klarsprüberheiten zu voll, oder Klarsprüler tritt aus.	Achten Sie darauf, den Klarsprüberheiten nicht zu voll zu machen. Verschütteter Klarsprüller kann zu Schaum/Überlaufen führen. Wischen Sie ausgetretenen Klarsprüiler mit einem feuchten Tuch weg.
	Der Geschirrspüler steht nicht waagerecht.	Stellen Sie den Geschirrspüler waagerecht auf.

Fehlercodes

Problem	Mögliche Ursachen	Lösung
Kontrolleuchte „Spulen“ blinkt	Wassereinlaufzeit zu lang.	Wasserzufuhrhahn ist nicht geöffnet.
Kontrolleuchte „ECO“ blinkt	Gerät überfüllt mit Wasser	Übermäßig Wasserzufuhr. Den Code notieren und dem Kundendienst melden.
Kontrolleuchten „Spulen“ und „Schnell“ blinken.		Den Code notieren und dem Kundendienst melden.

Sollte das Gerät mit zu viel Wasser gefüllt werden oder eine große Undichtigkeit ausweisen, Zufuhrhahn schlieben und den Kundendienst alarmieren. Falls alle Kontrollleuchten gleichzeitig blinken, Geschirrspüler sofort ausschalten, die Wasserzufuhr schlieben und den Kundendienst informieren.

Warning!

Der Geschirrspüler muss immer in einer warmen, frostfreien Umgebung aufgestellt werden.

Elektrischer Anschluss

Dieser Geschirrspul erwurde fur den Betrieb bei 220-240 V - 50 Hz ausgelegt, einschließlich einer Gruppensicherung von 16 Amp.

Achtung!

• Sorgen Sie damit, dass die Anschlusswerte und die Netzspannung mit den Werten auf dem Typenschild übereinstimmen.
• Stellen Sie sicher, dass die Steckdose, an die das Gerät angeschlossen ist, geerdet ist. Wenden Sie sich an einen Installateur, falls der Gerästecker nicht in die Steckdose passt.
• Verwenden Sie für diesen Gerät kein Verlängerungskabel oder Steckeradapter.
• Entfernen Sie niemals den grün-/gelben Erdungsleiter. Schneiden Sie den Erdungsleiter niemals ab!

Kaltwasseranschluss

• SchlieBen Sie den Kaltwasseranschluss an einen Waschmaschinenhahn einschließlich Belüftung mit einem Gewinde (3/4 Zoll) an und stellen Sie den eigenen Sitz des Anschlusses sicher.
• Lassen Sie zunachst bei einer neuen Wasserleitung oder einer langle nicht verwendeten Leitung das Wasser für eine Zeit durchlaufen, um eventuelle Verschmutzungen zu entfernen. Falls dies nicht erfolgt, wird der Wassereinlass verstopt, und Ihr Gerät kann beschädigt werden.

HeiBwasseranschluss

Der Geschirrspüler ist nicht für den Heißwasseranschluss geeignet.

Aufstellen des Geräts

Stellen Sie das Gerät an die gewünschte Stelle, wobei die Rückseite an eine Mauer reicht und die Seitenkanten mit möglichen (Küchen-) Schranken oder Seitenmauern parallel abschieden. Der Geschirrspuler verfügt an der Rückseite über Anschlüsse für das Abflussrohr und die Wassereinlassleitung.

Das Gerät waagerecht ausrichten

Durch Drehen der Stellfübe kann das Gerät waagerecht ausgerichtet werden. Das Gerätarf nicht mehr als 2^ Neigung haben.

Anschlieben des Abflussschlauches

Führer Sie den Abflussschlauch in ein Abflussrohr, das einen Mindest-Durchmesser von 4 cm aufweist oder legen Sieihn in ein Waschbecken. Verwenden Sie den mitgelieferten Plastikkrümer. Stellen Sie sicher, dass der Abflussschlauch nicht geknigt ist. Das frei Ende des Abflussschlauchs muss sich auf einer Höhe von 40 bis 100 cm befinden undarf nicht in Wasser eingetaucht sein.

Wenn die Höhe des Waschbeckens mehr als 100 cm beträgt, kann das Wasser nicht über das Becken abgeleitet werden. In dieser Fall muss der Abflussschlauch in eine Schüssel oder einen geeigneten Aufgangbehälter gelegt werden, der niedriger als das Waschbecken ist.

Achtung!

Schlieben Sie den Wasserhahn nach Gebrauch!

Sicherheitsschlauch

Der Sicherheitsschlauch ist doppelwandig. Dank这点es Systems wird die Wasserzufuhr automatisch abgeschlossen, falls der Schlauch undicht ist und sich der Raum zwischen den beiden Wänden mit Wasser füllt.

• Verwenden Sie für den Anschluss des Geräts neue Schläuche. Bereits verwendete Schläuche)dürfen nicht erneut eingesetzt werden.
• Der Wasserdruck muss zwischen 0,04 MPa und 1 MPa liegen. Falls der Druck unter 0,04 MPa liegt, wenden Sie sich dann zunachst an den Kundendienst.

Anschließlich des Sicherheitssschlauches

• Ziehen Sie den Sicherheitsschlauch vollständig aus dem Gehäuse an der Rückseite des Geschirrspulers.
• SchlieBen Sie den Schlauch an einen Wasserhahn mit Gewinde (34 Zoll) an.
• Drehen Sie den Wasserhahn vollständig auf, bevor Sie den Geschirrspüler verwenden.

EinbaumaBe

Technische Daten

Datum des Geschirrspulers für den Haushaltsgebrauch in

Übereinstimmung mit der europäischen Verordnung 1059/2010:

Hersteller Etna

Type / Beschreibung

VWV549ZIL

Stardeinstellungen Stellung 12

Energieeffizienz Energiesparkklasse (1) A+

Energieverbrauch pro Jahr (2) 290 kWh

Abwassereffizienzklasse

Trockeneffizienzklasse (4) A

Energieverbrauch bei einem regulären Spülgang 1,02 kWh

Regulärer Spülgang ECO 45°C

Programmdauer bei einem regulären Spülgang 190 Min.

Stromverbrauch im ausgeschaltetem Zustand 0,45 W

Stromverbrauch im Standby-Modus 0,49 W

Wasserverbrauch pro Jahr (3) 3080 I

Lautstärke 49 dB(A) re. 1 pW

Montage Freistehend

Höhe 84,5 cr

Breite 59,8 C

Tiefe (mit Anschlüssen) 60 cm

Stromverbrauch 1760-2100 W

Bemessungsspannung / Frequenz 220-240 V~/

50 Hz

Wasserdruck (FlieBdruck) 0,4-10 bar =

0,04-1 Mpa

1. A + + + (hochste Effizienz) bis D (niedrigste Effizienz)
2. auf Basis von 280 regulären Spülgängen. Der effektive jährliche Energieverbrauch hangt von der effektiven Gebrauchsfrequency ab.
3. auf Basis von 280 regulären Spülgängen. Der effektive jährliche Wasserverbrauch hangt von der effektiven Gebrauchsfrequency ab.
4. A (hochste Effizienz) bis G (niedrigste Effizienz)
5. Dieses Programm eignet sich für das Spülen von normal verschmutzten Geschirr und ist das effizienteste Programm in Hinsicht auf den kombinierten Energie- und Wasserverbrauch für diese Art von Abwasch.

Das Gerät entspricht den europäischen Normen und Richtlinien in der heutigen Version zum Zeitpunkt der Lieferung:

• LVD 2004/95/EG
  EMC 2004/108/EG
  -EUP 2009/125/EG

Anmerkung: Die obigen Werte wurden in Übereinstimmung mit den Normen unter den angegebenen Betriebsbedingungen gemessen. Die Ergebnisse konnen erheblich variieren, je nach der Menge und der Verschmutzung des Geschirrs, der Wasserhärte, die Spülmittelmenge usw.

Die Anleitung basiert auf den Normen und Vorschriften der Europäischen Union.

Oberer Spülkorb

Unterer Spülkorb

7

8

9

10

Besteckkorb

Die Informationen fur einen Vergleichstest in Übereinstimmung mit EN50242 sind folgende:

• Kapazität: 12 Gedecke
• Position oberer Korb: oberste Rollen auf Schienen
  Programm: ECO
  Spulstand: 6
• Einstellung Wasserhärte: H3

Entsorgung des Geräts und der Verpackung

Das Produkt wurde aus nachhaltigen Materialien hergestellt. Am Ende seiner Nutzungsdauer muss das Gerät allerdings auf eine verantwortliche Weise entsorgt werden. Die entsprechenden Behörden können Sie darüber informieren.

Die Verpackung des Geräts kann recycleit werden. Es wurden die folgenden Materialien verwendet:

Pappe
Polyethylenfolie (PE)
FCKW-freies Polystyrol (PS-Hartschaum)

Entsorgen Sie diese Materialien verantwortungsbewusst und gemäß den gesetzlichen Bestimmungen.

Auf dem Produkt befindet sich ein Symbol mit einem durchgestrichen Abfallcontainer. Damit wird angezeigt, dass Haushaltsgeräte als Sondermüll entsorgt werden müssen. Das Gerät darf am Ende seiner Nutzungsdauer nicht über den normalen Abfallstrom verwertet werden. Sie müssen es bei einem communalen Abfallsammelpunkt abgeben oder bei einer Verkaufsstelle, die dies für Sie übernimmt.

Indem Haushaltsgeräte gesondert gesammelt werden, wird vermieden, dass die Umwelt und die Gesundheit der Bevolkerung geschädigt werden. Die Materialien, die bei der Herstellung deses Geräts verwendet wurden, können wiederverwendet werden, sodass auf diese Art und Weise eine beachtliche Menge an Energie und Rohstoffe eingespart werden kann.

Achtung! Verpackungsmaterial kann für Kinder gefährlich sein.

C E

Konformitätserklarung

Hiermit erklären wir, dass unsere Produkte die einschlagigen europäischen Richtlinien, Normen und Vorschriften sowie ähnliche Normen, auf welche diese verweisen, einhalten.
