GEBRUIKSAANWIJZING VWV549WIT ETNA

Uw vaatwasser
	Inleiding		4
Beschrijving
	Bedieningspaneel		5
	Binnenwerk		5
Eerste gebruik
	Waterhardheid instellen
	Zout bijvullen
Bediening
	Inschakelen		8
	Programmakeuze tabel
Gebruik
	Glansspoelmiddelreservoir		11
	Vaatwasmiddelen		12
	De korven beladen
	Beschadiging van glaswerk en servies 16
Onderhoud
	Reinigen filtergroep
	Reinigen sproeiarmen
	Reinigen deur		18
Storingen
	Wat要去 ik doe… 19
	Storingstabel		19
	Foutcodes		21
Installatie
	Elektrische aansluiting		22
	Koudwateraansluiting		22
	Plaatsen van het toestel

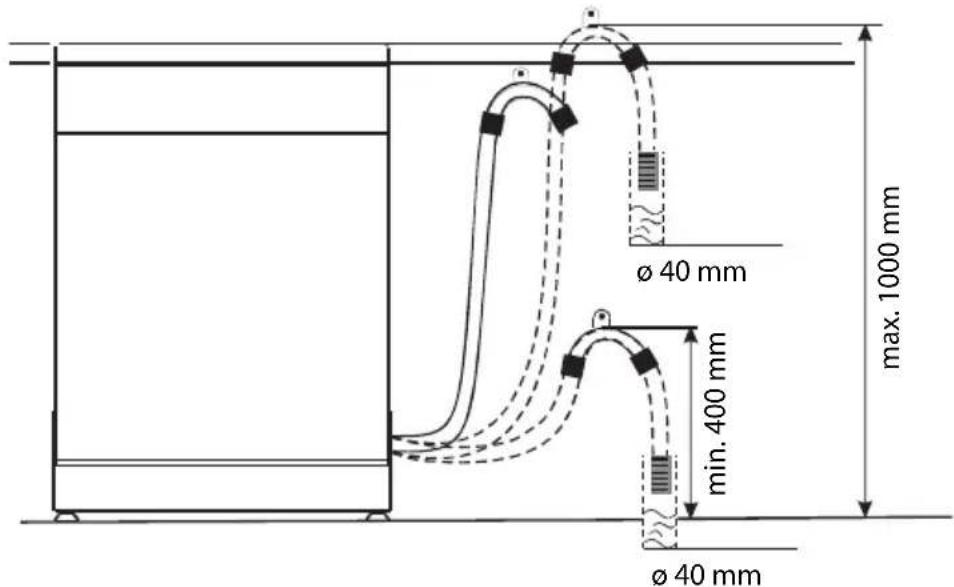

	Aansluiten van de afvoerslang 23
	Veiligheidsslang		24
Technische gevevens

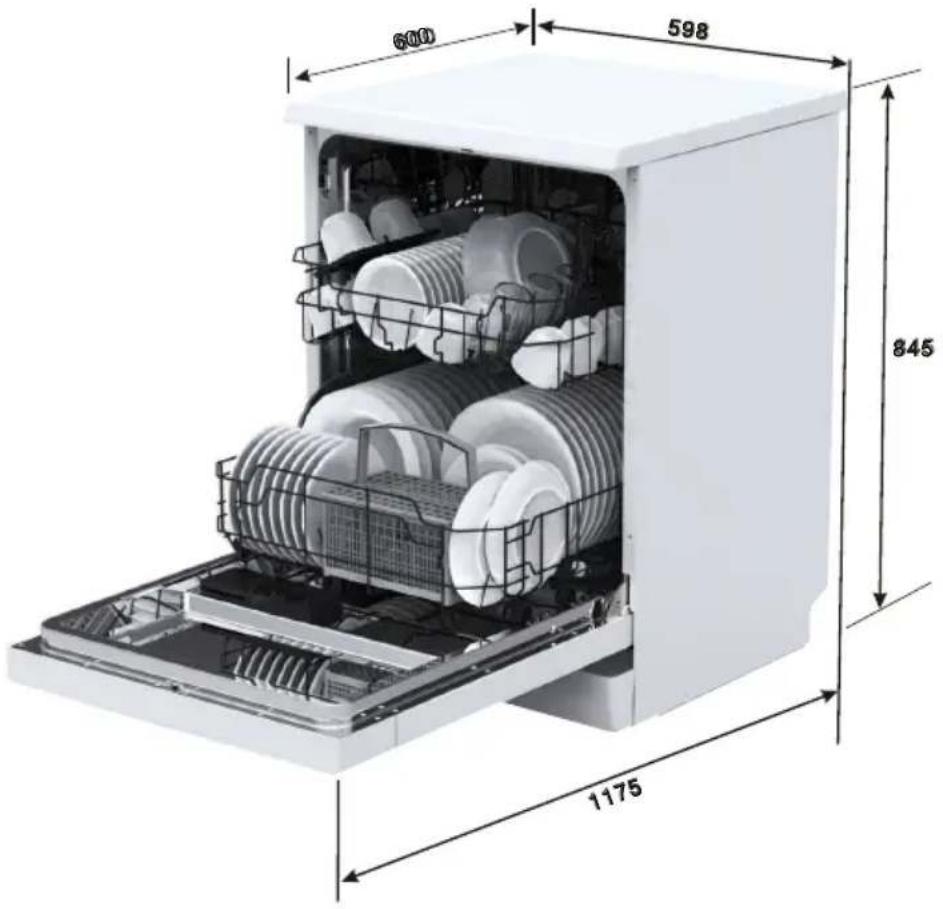

	Inbouwmaten		25
	Technische gevevens		25

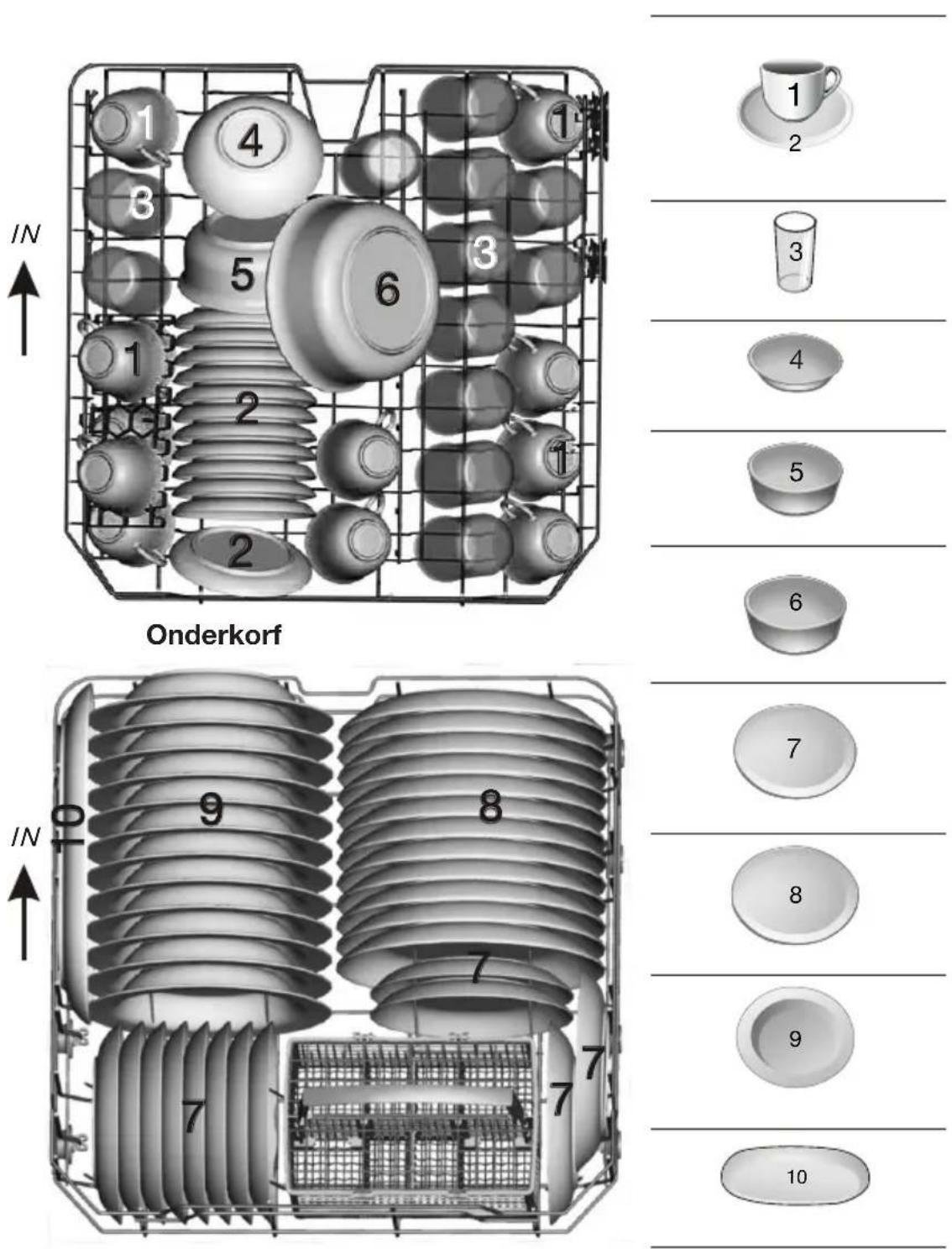

Korven beladen volgens EN50242
			27
Uw vaatwasser en het milieu
	Verpakking en toestel afvoeren 29

Inleiding

U heeft gekozen voor een vaatwasser van Etna. Optimaal gebruiks comfort en een eenvoudige bediening stonden voorop bij de ontwikkeling van dit product.

In deze handleiding staat beschreiben op welke manier u de vaatwasser zo optimaal möglichkt kunt benutten. U vindt informatie over de bediening en achtergrondinformatie over de werkinq van het toestel. Tevens treft u onderhoudstips aan.

Lees deze handleiding voordat u het toestel gaat gebruiken.

Bewaar deze handleiding zorgvuldig zodate een eventuele volgende gebruiker er ook+zijn voordeel mee kan doeon.

Lees voor gebruik eerst de separate veiligheidsinstrumenties!

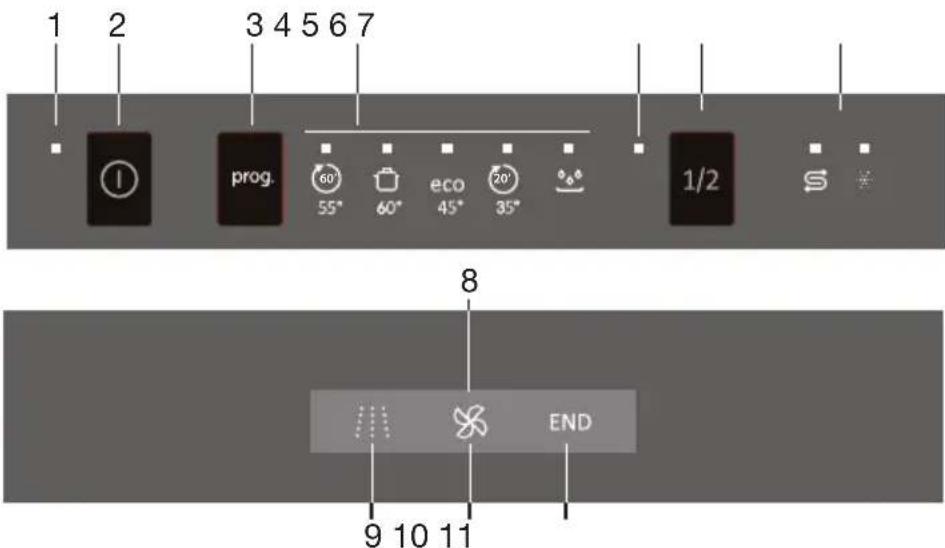

Bedieningspaneel

1. Controlelampje Aan/uit
2. Aan/uit toets
3. Programmatoets
4. Controleampjes gekozen programma
5. Controleampje Halve belading
6. Halve belading toets
7. Controlelampje bijvullen glansspoelmiddel en zout (waterontharder)
8. Display programmastatus
9. Wasser
10. Drogen
11. Eindeprogramma

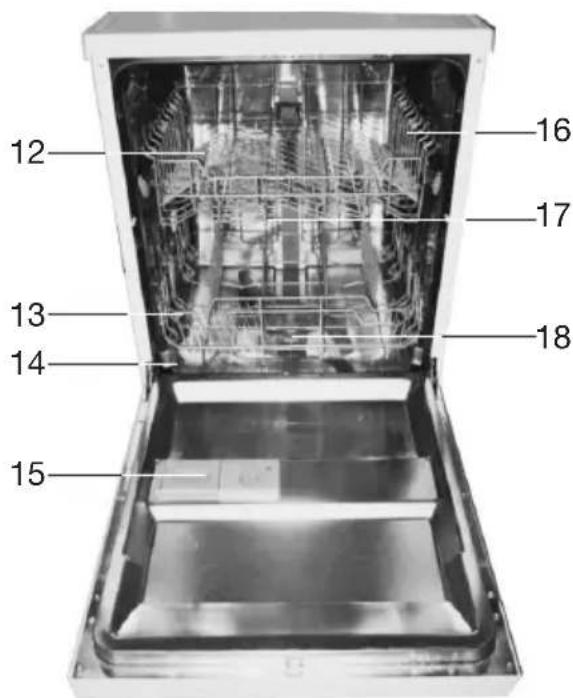

Binnenwerk

1. Bovenste korf
2. Onderste kurz
3. Waterontharder (zout vuldop)
4. Wasmiddel en glansmiddel reservoir
5. Kopjesrek
6. Sproeiarm
7. Filtergroep

Voordat u de vaatwasser voor de eerste keer gebruikt:

Stel de waterhardheid in.
Vul het zoutreservoir met 1 liter water en voeg daarna 1,5Kg vaatwasser zout toe.
Voeg glansspoelmiddel toe.
- Voeg vaatwasmiddel toe.

Waterhardheid instellen

1. Druk op de Aan/uit toets.
2. Druk minimaal 5 seconden op de programmatoets (binnen 60 seconden nadat het toestel is ingeschakeld).
3. Druk op de programmatoets om de juiste instelling te selecteren (H1->H2->H3->H4->H5->H6 / raadpleeg de waterhardheidtabel).
4. Druk op de Aan/Uit toets om het instellen te stoppen.

Waterhardheidtabel

Waterhardheid
°Clarke °dH mmol/l Instelling			(Controleampje(s) brandt)	Zoutverbruik (gram/cyclus)
0 - 6 0 - 5 0	- 0,94 H1 ($poelen) 0
7 - 14 6 - 11	1,0 - 2,0 H2 (Snel) 9
15 - 21	12 - 17	2,1 - 3,0	H3 (Spoelen + Snel)	12
22 - 28 18 - 2	2 3,1 - 4,0		H4 (ECO)	20
29 - 42	23 - 34	4,1 - 6,0	H5 (ECO + Spoelen)	30
43 - 69 35 - 5	5 6,1 - 9,8	H6 (ECO + Snel)	60

Fabrieksinstelling: H3 (EN 50242)

Informeer bij het waterleidingsbedrijf maar de hardheid van het leidingwater.

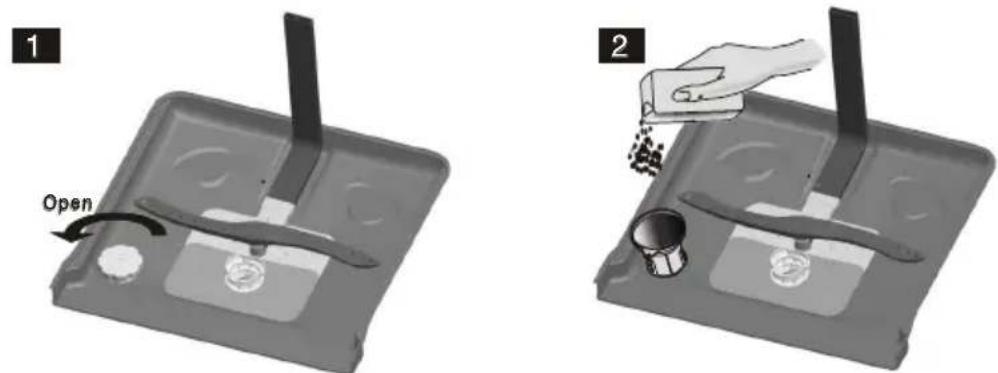

Zout bijvullen

Deze machine is uitgerust met een waterontharder. Vul hiervoar de vaatwasser met zout.

1. Draai, na eerst de onderste korf te hebben verwijderd, de dop van het reservoir los.
2. Voordat u het reservoir de eerste keer vult, giet u er een liter water in.
3. Plaats de trechter in de reservoiriopening. Giet er ongeveer 1,5 kg zout in. Het is normal dat er hierbij een beetje water UIT de opening stroomt.

Let op! Gemorst zout verwijderen en direct hierna algtd een volledig programma draaien teneinde schade aan de bodem te voorkomen.

1. Draai de dop zorgvuldig vast.

Let op! Vul alteid eerst het zoutreservoir en stel de waterhardheid in voordatu de afwasmachine in gebruik neemt. Vul het zoutreservoir bij wanner het waarschuwingslampje van de waterontharder.gaat branden. Het kan voorkomen dat, hoewel het zoutreservoir is bevuld, het lampje enige tijd blijft branden. Het dooft wanner er voldoende zout in het water is opgelost.

Inschakelen

1. Open de deur van de vaatwasser.
2. Voeg vaatwasmiddel en glansspoelmiddel toe (raadpleeg 'Vaatwasmiddelen' en 'Glansspoelmiddelreservoir'). Controller de zouthoeveelheid in het zoutreservoir (raadpleeg 'zout bijvullen').
3. Druk op de Aan/uit toets om het toestel in te schakelen.
   Een contrôlelampje brandt wanner het toestel is ingeschakeld.
4. Kies het gewenste programma (raadpleeg de 'Programmakeuze babel'). Het bij het gekozen programma behorende indicatielampje gaat branden.
5. Sluit de deur van de vaatwasser. De vaatwasser start met het gekozen programma.

Stopzetten of aanpassen van een wasprogramma

1. Open de deur.
2. Houd een programmatoets longer dan drie seconden ingedrukt.
   U kunt nu opniew het gewenste programma selecteren (zie 'Programmakeuze tabel').
3. Sluit cervolgens de deur.

Let op! Een programma dat al is gestart kan alleen in het beginstadium worden aangepast. Na langereijd is het vaatwasmiddel al over het vaatwerk verspreid of de machine heeft het waswater al wegeprompt. In dat geval moet u het zeepbakje opnieuw vullen (raadpleeg hoofdstuk 'Vaatwasmiddelen').

Na afloop van het wasprogramma

Nadat het wasprogramma is afgelopen klinkt gedurende acht seconden een geluidssignaal.

1. Open de deur.
2. Schakel het toesteluit met de aan/uit toets.

Wacht enkele Minutes voordat u de vaatwasser uitlaadt. Direct na afloop van het programmeলen vaatwerk en bestek nog erg heet. De kans bestaat dat er door de hitte vaatwerk kan breken. Door het vaatwerk enkele Minutes te latent staan droegt het bovendien better.

• Uw vaatwasser is uitgerust met een beveiliging die ervoor zorgt dat er nicht te veel water in het toestel kan lopen. De beveiliging sluit het inlaatventiel. Als er water achechterblijft in de vaatwasser,zet dan het toestel uit en draai de toevoerkraan zich. Zet het toestel aan en start een willekeurig programme. Als het water Niet worden weggeprompt aan het begin van het programme,waarschuw dan de servicedienst en verwijder het overtollige water.

Halve belading selecteren

• Deze vaatwasser is uitgevoerd met een halve belading functie. U bespaart hiermee water en energia. Tevens worden de duur van het wasprogramma verkort. U kunt de vaat op dit programma overal in de vaatwasserplaatsen.

Waarschuwing! Het is gevaarlijk om gedurende het wasprogramma de deur geheel te openen. U(Int in aanraking komen met heet water dat uit de machine spat.

Programma	Programma informatatie Programma	verloop	Wasmiddel voor/hoofd	Tijd(min.)	Energie(KWh)	Water(L)
60 minuten60'55°	Dagelijkse vaat in 60 minutes.Voor dagelijkse vaat zoals Niet ergzieze of normale verruilde borden en pannen.	Voorspoelen (50 °C)Hoofdwas (55 °CSpoelen (60 °CDrogen	5/25 gr. 60 1,15	10
Intensief60°	Zeer dieze vaat, zoals schalenpannen, braadpannen, en borden met ingedroogde voedselresten.	Voorspoelen (50 °C)Hoofdwas (60 °CSpoelenSpoelenSpoelen (70 °CDrogen	5/25 gr. 170 1,6	18,5
Spaar ECO)*eco45°	Standaard programma voor nieter ergzieze vaat, zoals borden, glazen,kommen en nieter erg dieze pannen.	VoorspoelenHoofdwas (45 °CSpoelen (65 °CDrogen	5/25 gr. 190 1,02	11
Snel20'35°	Niet erg dieze vaat, zoals glazen,klustal en teer porselein.Geen droging.	Hoofdwas (35 °CSpoelen (35 °C)		20 0,41 10,6
Spoelen000	Voor vaat die alleen hooft te worden gespoeld en gedroogd.	Voorspoelen 15 0,024

*ECO/EN 50242: Dit is een testprogramma. De informatatie voor een vergelijktest in overeenstemming met EN50242 is als volgt:

Capaciteit: 12 couverts
- Positie bovenkorf: bovenste wieltjes op geleiders
- Spoelstand: 6
- PI: 0,49w; Po: 0,45w

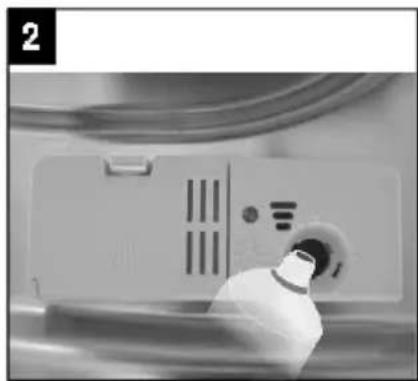

Glansspoelmiddelreservoir

Tijdens de LASTste spoelbeurt worden glansspoelmiddel toegevoegd. Glansspoelmiddel voorkomt dat er sporen van druppels achechterblijven op de schone vaat. Het zorgt er bovendien voor dat de vaat sneller droogt doordat het water er gemakkelijk afglijd.

De afwasmachine is ontworpen voor gebruik van vloeijaar glansspoelmiddel. Het glansspoelmiddelreservoir bevindt zich op de binnenzijde van de deur, naast het vaatwasmiddelbakje.

Let op: vul het glansspoelmiddelreservoir bij wanner het controleampje van het glansspoelmiddel gaat branden. Het reservoir heeft een capaciteit van ca. 100 ml. Giet het glansspoelmiddelreservoir Niet te vol, het stroomt dan over. Gemorst glansspoelmiddel要去 verwijderd worden. Er kan anders lekkage ontstaan door extreme schuimvorming.

1. Draai de dop van het glansspoelmiddelreservoir open (haar links, maar de pijl met "open").
2. Giet het glansspoelmiddel in het reservoir. Let er hierbij op dat u er nicht teveel in giet. Het reservoir heeft een capaciteit van ca. 100 ml.
3. Plaats de dop terug. Zorg ervoor dat hij in lijn ligt met de "open" pijl en draai hem maar de "gesloten" pijl.

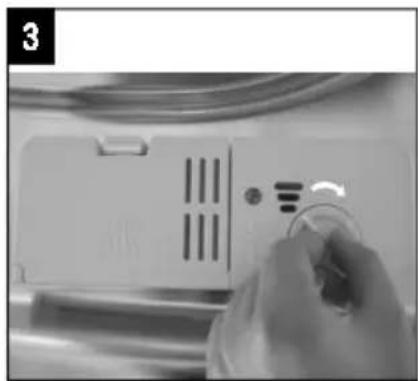

De hoeveelheid glansspoelmiddel instellen

Tijdens de LASTe spoelbeurt worden een vastgestelde hoeveelheid glansspoelmiddel toegevoegd. Net zoals bij het vaatwasmiddel is de hoeveelheid glansspoelmiddel afhankelijk van de waterhardheid bij u in de buurt. Teveel glansspoelmiddel kan leiden tot strepen op het vaatwerk.

Het glansspoelmiddelreservoir heeft 6 standen. Stel het reservoir in eerste instantie in op stand 2. Indien er in dat geval vlekken op het vaatwerk blijven ontstaan en de vaat Niet goed droogt, verhoegt u de hoeveelheid glansspoelmiddel door de keuzeknop van het reservoir op stand 3 te draaien. Als dat geen verbetering geeft, stelt u de keuzeknop in op een hogere stand. Herhaal.Deze handeling totdat de vaat streeploos drooguit de machine komt.

Vaatwasmiddelen

De chemische stoffen in vaatwasmiddelen verwijderen het vuil, breken het af en zorgen ervoor dat het vuiluit de afwasmachine afgevoerd worden. De meeste in de winkel verkrijgbare vaatwasmiddelen zijn geschikt voor dit doel.

Waarschuwing!

Vaatwasmiddel voor afwasmachines is een bijtend product. Houd het waarom buiten het bereik van kinderen. Bij inslikken direct een arts raadplegen en de verpakking meenemen.

Geconcenteerd vaatwasmiddel

Gebaseerd op hun chemische samenstelingen zijn er 2 verschillende soorten geconcenteerd vaatwasmiddel:

• Conventionale alkalische vaatwasmiddelen met bijtende ingredienten.
• Laag alkalische geconcentreerde vaatwasmiddelen met natururlijke enzymen.

Het gebruik van geconcenteerd vaatwasmiddel in combinatie met "normale" wasprogramma's levert minded verruiling op en is goed voor uw vaat: deze wasprogramma'sarend speciaal afgestemd op de vuiloplossende eigenschappen van de enzymen in geconcenteerd vaatwasmiddel. Hierdoor bereiken "normale" wasprogramma's met geconcenteerd vaatwasmiddel bezelfde resultaten als bij het gebruik van een intensief wasprogramma.

Vaatwasttabletten

Vaatwastabletten van verschillende fabrikanten loseen met verschillende snugheden op. Hierdoor loseen sommige soorten vaatwastabletten Niet volledig opijdens korte wasprogramma's, waardoor hun reinigende werking minder worden.

Gebruik waarom vaatwasttabletten vooral in combinatie met lange wasprogramma's, zodat de vaatwasttabletten de kans krijgen om volledig op te losesen.

Vaatwasmiddelbakje

Vul het vaatwasmiddelbakje voorafgaand aan een wasprogramma. In het algemeen is slechts een maatschepje afwaspoeder nodig voor een normale afwasbeurt. Gebruik meer vaatwasmiddel bij sterker verruild vaatwerk. Vul het zeepbakje vlak voor de start van het programma. Het vaatwasmiddel kan anders vochtig worden en daardoor nicht volledig oplossen.

In de 'Programmakeuze tabel' vindt u informatatie over de hoeveelheid vaatwasmiddel voor de verschillende programma's. Dit zich gemiddelden, afhankelijk van de hardheid van het water en de verruiling van de vaat kan een andere dosering nodig�.

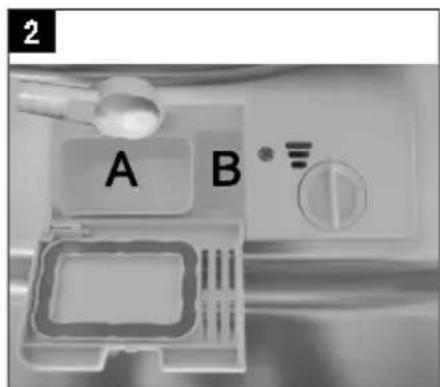

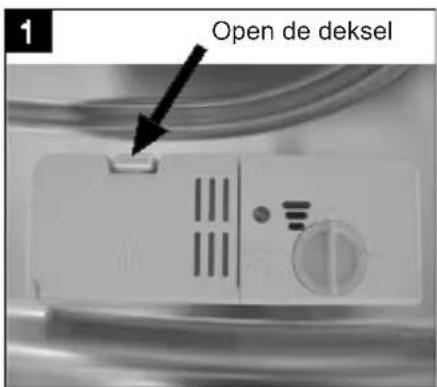

Vullen

1. Druk op de ontgrendeling als de deksel gesloten is. De deksel springt open.
2. Vul het vaatwasmiddelbakje vlak voor de start van een wasprogramma. Gebruik alleen een merk vaatwasmiddel in de vaatwasser.
3. Sluit de deksel en druk totdat deze vastklikt.

• Bakje voor hoofdwasmiddel (A);
• Bakje voor voorwasmiddel (B).

Gebruik alleen vaatwasmiddel dat special geschikt is voor vaatwasmachines. Bewaar het vaatwasmiddel op een koele en droge plek. Doe pas vaatwasmiddel in het vaatwasmiddelbakje als u direct daarna een wasprogramma draait.

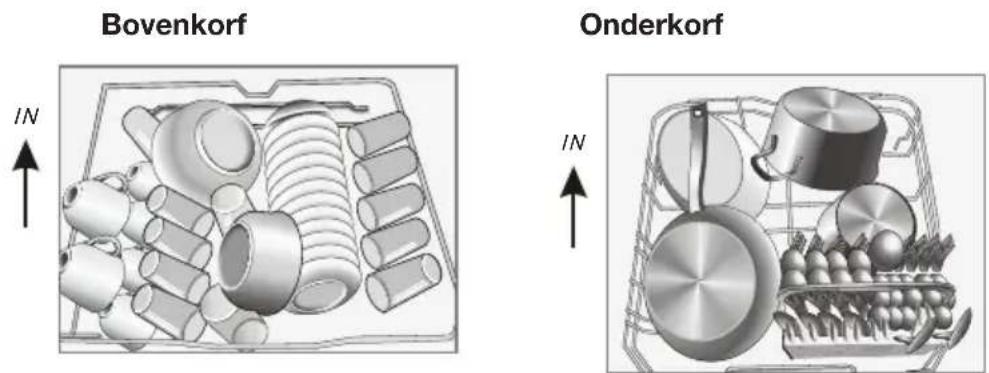

De korven beladen

Gebruik van de bovenkorf

• De bovenkorf is ontworpen voor kwetsbaar,licht vaatwerk zoals glazen, kopjes en schoteltjes, borden,kleine kommt en ondiepe (niet erg vieze) pannen.
• Plaats het vaatwerk zodanig dat het Niet kan verschuiven wanner het besproeid worden.

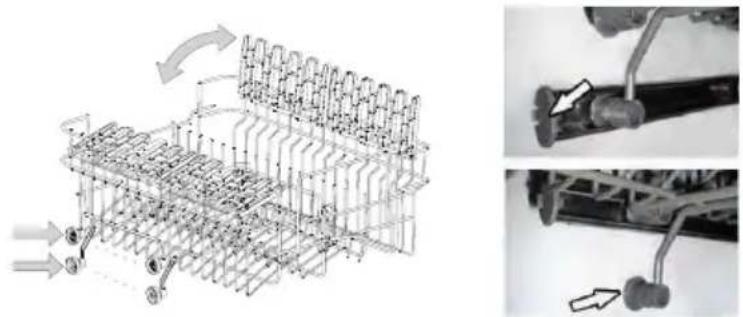

Hoogeteverstelling van de boenkorf

De bovenkorf kan in hoogte versteld worden door de korf uit te nemen en in een andere stand in de geleiderails teplaatsen.

Gebruik van de onderkorf

Wij raden u aan om grote voorwerpen die het moeilijkst te reinigen+zijn in de onderkorf teplaatsen: potten, pannen, pandeksels, overschalen enkommen. Het verdient de voorkeur omoverschalen en pandeksels aan de zijkant van de korf teplaatsen. Op die manier+kennen de sproeiarm Niet hinderen als deze ronddraait.

Potten, serveerschalen etc.要去en altiid ondersteboven in de korf geplaatst worden.
Diepe kommt moeten schuin, met de opening maar beneden, geplaatst worden, zodat het water eruit kan lopen.
- De onderkorf kan zodanig worden aangepast dat er ook grotere, of meer, potten en pannen in passen.

Om potten en paffen makkelijker te kurenplaatsen, kurz u de bordenrekken neerklappen.

Bestekmandje

Bestek要去 in het bestekmandje worden geplaatst, met de heften maar beneden. Wanner het bestekmandje is voorzien van zichvakken要去 het bestek stuk voor stuk in de vakken worden geplaatst. Lang keukengerei, zoals pollepels,要去en in een liggende (horizontal) positie voorin de bovenkorf worden geplaatst.

Waarschuwing!

Zorg ervoor dat er geen voorwerpen door de bodem van het bestekmandje konnen steken. Hierdoor blokkeert de spreiarm.

Niet geschikt bestek/servies voor in de vaatwasser:

• Bestek met een houten, porseleinen of parelmoeren heft
• Plastic voorwerpen die Niet hittebestendig zijn
• Bestek met gelijmde onderdelen die nicht hittebestendig zijn
• Gelijmd bestek of servies
• Tinnen of koperen voorwerpen
• Loodkristallen glaswerk
  Stalen voorwerpen die gevoeilig zijn voor roest
• Houten schotels
• Voorwerpen gemaakt van synthetische verzels

Beperkt geschickt bestek/servies voor in de vaatwasser:

• Sommige glassoorten können dof worden na een groot aantal wasbeurten
• Silver en aluminium können verkleuren na gebruik in de vaatwasser
• Geglazuurde motieven können verragen na regelmatig wassen

Let op! Plaats geen voorwerpen in de vaatwasser die bevuild zich met sigarettenas, kaarsvet, lak of verf. Als u新模式 keukengerei koopt, let er dan op dat dit geschikt is voor de vaatwasser. Plaats geen keukengerei dat nicht geschikt is voor reiniging in de vaatwasser.

Laad de vaatwasser Niet te vol. Er is slechts plaats voor 12 standard couverts. Dit is belangrijk voor goede wasresultaten en een gunstig energieverbruik.

Plaatsen van bestek en servies

Voordat u de vaat in de vaatwasserplaatst, moet u:
Grove voedselresten verwijderen.
Aangekoekte en aangebrande voedselresten even lately weken.

Let er bij hetplaatsen op dat:

• De sproeiarmen nicht geblokkeerd worden door de vaat.
• Holle voorwerpen met de opening maar beneden worden geplaatst, zDat er geen water in kan blijven staan.
• Borden en bestek mogen elkaar Niet afdekken.
• Het glaswerk mag elkaar nicht raken, om beschadigingen te voorkomen.
• Plaats grote voorwerpen die lastig schoon te krijgen zich in de onderkorf.
• De bovenkorf is special bedoeld voorlichtere voorwerpen zoals glazen, koffie- en theekopjes.

Waarschuwing!

• Lange messen die rechtop staan in het bestekmandje kunnen letsel veroorzaken!
• Plaats lang en/of scherp bestek zoals vleesmessen in een ligende positie in de bovenkorf.

Beschadiging van glaswerk en ander servies

Mogelijkke oorzaken:

• Type glas of fabrikageproces. Chemische samenstelling van het vaatwasmiddel.
• Watertemperatuur en tijsduur van het wasprogramma.

Voorgestelde oplossing:

• Gebruik glaswerk en porseleinen servies waarvan de fabrikant aangeeft dat het geschikt is voor de vaatwasser.
• Gebruik een milder/minder bijtend vaatwasmiddel. Vraag indienoodzakelijkmeer informatie aan bij fabrikanten van vaatwasmiddelen.
• Selecteer een wasprogramma met een lagere temperatuur.
• Haal glaswerk en bestek zo snel möglichk na afloop van het programme uit de vaatwasser, om beschadigingen te voorkomen.

Reinigen filtergroep

Afhankelijk van het gebruik要去en de zeven regelmatig onder de kraan afgespoeld worden. Het filtersystem bestaat uit drie componenten: de groe zeef, de grove zeef en de fjne zeef.

1. Grote zeef; Etensresten en vuil die op deze zeef terechtkommen worden door een speciale straal op de onderste sproeiarm maar degrove zeef gespoeld.
2. Grove zeef; Grotere delen, zoals botresten of stukjes glas die de afvoer zouden konnen verstoppen, worden opgevangen in de grove zeef. Om de verruiling uit de zeef te verwijderen要去 u de lipjes bovenop de zeef Licht samenkijnpen en de zeef maar boven toe verwijderen.
3. Fijne zeef; Deze zeef houdt vuil en etensresten gegen in de buurt van de afvoerpomp en zorgt ervoor dat deze resten nicht waar over het vaatwerk worden verspreidijdens het programme.

Voor een optimale werkung van de afwasmachine要去 de gehele filtergroep worden gereinigd. De filtergroep haalt op efficiente wijze voedselresten uit het water en zorgt ervoor dat het waswater gedurende het wasprogramma kan blijven circuleren. Het verdient aanbeveling om naiedere wasbeurt de grotere voedselresten uit de filtergroep te verwijderen door de zeven onder stromend water te reinigen.

• Verwijder de filtergroep door hem te draaien (linksom) enrecht omhoog te verwijderen. Alle onderdelen van de filtergroep要去en minstens een keer per maand gereinigd worden.
• Gebruik een afwasborstel om de grove zeef en de fjne zeef schoon te make. Zet de filtergroep volgens de illustratie waar in elkaar en plaats de gehele filtergroep in de kuip van de vaatwasmachine.

Gebruik de afwasmachine nooit[zonder de filtergroep. Incorrect terugplaatsen van de filtergroep heeft tot gevolg dat de afwasmachine Nieteer optimaal presteert. Een ander gevolg kan zich dat er beschadigingen optreden aan bestek en vaatwerk.

Reinigen sproeiarmen

Het isoodzakelijk dat u de sproeiarmen regelmatig reinigt. Vervuiling verstopt op den duur de sproeikoppen en de lagers van de sproeiarmen. Reinig de sproeiarmen als volgt:

• Houd de moer van de bovenste spreoiarm vast en draai de spreoiarm met de klok mee om hem te verwijderen. Trek de onderste spreoiarm waar boven en verwijder deze.
• Reinig de spreoiarmen in een warm sopje en maak de spreiekoppen met een zachte borstel schoon.
• Spoel de spreoiarmen grondig af en plaats ze terug.

Reinigen deur

Reinig de rand van de deur inclusief het aflichtingsrubber met een zachte, vochtige doek. Zorg ervoor dat er geen water in het deurslot en de elektrische componenten kan binnendringen. Gebruik geen schoonmaakmiddelen in een spuitbus. Gebruik ook geen agressieve schoonmaakmiddelen, zoals schuursponsjes. Deze schoonmaakmiddelen können de lak beschadigen.

Wat moet ik doe n als...

Wanner het toestel Niet goed werkct, betekent dit nicht altijd dat het defect is. Probeer het euvel eerst zich te verhelpen. Bel de servicedienst wanner onderstaande adviezen nicht helpen.

Let op!

Maak het toestel spanningsloos voordat met reparatie worden gestart.

Bij voorkeur door de stekker uit het stopcontact te halen.

Storingstabel

Probleem	Mogelijk oorzaken	Oplossing
De afwasmachine functioneert nicht.	Zekering defect of de aardlekschakelaar is geactiveerd.	Vervang de zekering of reset de werkschakelaar. Verwijder andere apparaten die opdezelfde groep+zijn aangesloten.
	De elektriciteitsvoorziening is nicht ingeschakeld.	Overtuig u ervan dat de afwasmachine is ingeschakeld en de deur gesloten. Overtuig u ervan dat de stekker in het stopcontact zit.
	De waterdruk is laag.	Controler of de afwasmachine correct op de waterleiding is aangesloten en de tapkraan is opengedraaid.
De afvoerpomp stocht nicht.	Het water loopt over.	Het systeme is zodenig ontworpen dat het zich overlopend water detecteert. Indien dit het geval is sluit het toestel de circulatiepomp af en schakelt het de afvoerpomp in.
Geluid.	Sommige geluiden+zijn normalaal.	Geluid van omwalspomp/spoelgeluiden; openen van het vaatwasmiddelenbakje.
	Bestek staat Niet rammelvast in de bestekmand of er is产品质量 uit korf geallen.	Zorg ervoor dat alles stevig in de afwasmachine staat.
	De motor maakt een brommend geluid.	De pomp is geblokkeerd, raadpleeg een installmenter.
Verontreinigung van de kuip.	Slecht vaatwasmiddel.	Gebruik uitsluitend speciaal vaatwasmiddel voor afwasmachines om verontreinig te voorkomen.
	Verstopte filters	Open de deur en reinig de filters. Draai daarna het voorspoelprogramma.
	Glansspoelmiddel geknoeid.	Veeg geknoeid glansspoelmiddel algijd direct weg.
Vaatwerk Niet droog.	Reservoir voor glansspoelmiddel is leeg.	Zorg ervoor dat het reservoir voor glansspoelmiddel gemvuld is.
Vaatwerk en platte voorwerpen zichniet schoon.	Onjuist programme.	Selecteer een krachtiger programme.
	Korven Niet goed beladen.	Zorg ervoor dat het functioneren van het vaatwasmiddelenbakje en de spreierarmen nicht belemmerd worden door groe schalen/schotels.
Vlekken en aanslag op glazen en plat vaatwerk.	Extreem hard water. Lage temperatuur van het instromende water. De afwasmachine is overbeladen.Korven Niet goed beladen. Oud of zichtg vaatwasmiddel. Reservoir glansspoelmiddel is leeg. Foute dosering van het vaatwasmiddel.	Om vlekken van glazen voorwerpen te verwijden: Verwijder alle metalen voorwerpen uit de afwasmachine. Gebruik voergeschren hoeveelheid vaatwasmiddel. Selecteer het langste programme. Laat de afwasmachine ongeveer 18 tot 22 minuten draaien; het heeft dan de hoofdwascylus bereikt. Open voorzichtig de deur en giet 2 kopjes schoonmaakazingen op de bodem. Sluit de deur en laat de afwasmachine het programma voltooien. Wanner azijn Niet werk: Herhaal bovenstaande stappen, maar gebruik een kwart kopje (60 ml) citroenzuurkrystallen inplaats van schoonmaakazingen.
Wolkachtige vlekken op glaswerk.	Combinatie van zacht water en te veel vaatwasmiddel.	Gebruik minder vaatwasmiddel en kies het glas-programma waarmee glaswerk gereinigd kan worden.
Gele of bruine aanslag op de binnenkant van kuip.	IJzersporen in water kunnen aanslag in de kuip van de afwasmachine verooorzaken.	Neem contact op met een producent van waterontharders voor een speciaal filter.
Witte aanslag op de binnenkant van de kuip.	Hard water.	Hoger zoutverbruik instellen.
Er blijft vaatwasmiddel achter in het vaatwasmiddelenbakje.	Het vaatwasmiddelenbakje worden geblokkeerd door vaatwerk	Belaad de korven zodanig dat het vaatwerk het vaatwasmiddelenbakje Niet langer blokkeert.Reinig de bovenste spreiarm.
Stoom.	Bij openen deur.	Dit is möglich bij het einde van het programme.
Zwarte of vrijze vlekken op vaatwerk.	Aluminium kookgerei heeft langs vaatwerk geschuurd.	Aluminium kan verkleuren.
Er blijft water staan onder de zeven.	Dit is normaal.	Eenkleine hoeveelheid water rond de afvoer aan de achterkant van de kuipbodem houdt de afdichting soepel.
De afwasmachine lekt.	Glansspoelmiddelreservoir te vol of er lekt glansspoelmiddel.	Zorg ervoor dat u het glansspoelmiddel-reservoir net te ver vult. Gemorst glansspoelmiddel kan leiden tot schuim/overstroming. Veeg gelekt glansspoelmiddelweg met een vochtige doeck.
	De afwasmachine staat Niet waterpas.	Zet de afwasmachine waterpas.

Foutcodes

Probleem	Mogelijkke oorzaken	Oplossing
Controlelampje 'Spoelen' knippert.	Waterinlaattijd te lang.	Toevoerkaan nicht geopend.
Controlelampje 'ECO' knippert.	Toestel is overvuld met water.	Teveel watertoevoer! Code noteren en servicedienst waarschuwen.
Controlelampjes 'Spoelen' en 'Snel' knipperen.		Code noteren en servicedienst waarschuwen.

Mocht het toestel met te veel water bevuld worden of overmatige lekkage vertonen, dan toevoerkraan sluiten en de servicedienst waarschuwen. Indien alle controleampjes tegelijkkertijd knipperen dan de vaatwasser direct uitzetten, toevoerkraan sluiten en de servicedienst waarschuwen.

Waarschuwing!

De vaatwasser要去 alsijd in een verwarmde, vorstvrije ruimte worden opgesteld.

Elektrische aansluiting

Deze vaatwasser is ontworpen voor aansluiting op 220-240 V - 50 Hz, met een groepszekering van 16 Amp.

Let op!

• Zorg ervoor dat de aansluitwaarde en de netspanning overeenkomen met die op het gegevensplaatje.
• Overtuig uzelf ervan dat het stopcontact geaard is voordat u het toestel erop aansluit. Raadpleeg de installmenteur indien de stekker van het toestel Niet in het stopcontact past.
• Gebruik geen verlengsnoer of een verloopstekker bij dit toestel.
• Verwijder nooit de groen/gele aardedraad. Knip nooit de aareddraad af!

Koudwateraansluiting

• Sluit de koudwateraansluiting aan op een wasmachinekraan incl. beluchter met schroefdraad (3/4 inch) en zorg ervoor dat deze goed is bevestigd.
• Bij een neue waterleiding of wanner deze lang nicht is gebruikt eerst het water enigeijd door latent stromen om eventuele verontreinigingen te verwijderen. Wanner u dit nalaat, zou de waterinlaat verstopt en uw toestel beschadigd können raken.

Heetwateraansluiting

De vaatwasmachine is nicht geschikt voor heewater toevoer.

Plaatsen van het toestel

Plaats het toestel op de gewenste plaats met de achterkant gegen een muur en met de zijkanten in lijn met eventuele (keuken)kastjes of zichmuren. De vaatwasser is aan dechterzijde voorzien van aansluitingen voor de afvoerpijp en de waterinlaatpijp.

Het toestel waterpas zetten

Het toestel kan waterpas gezet worden door de stelvoeten te verdraaien. Het toestel mag Niet meer dan 2^ scheef staan.

Aansluten van de afvoerslang

Steek de afvoerslang in een afvoerpijp met een minimale diameter van 4 cm of leg hem in een wasbak. Gebruik het bijgeleverde plastic bochtje. Let op dat er geen knik in de afvoerslang zit. Het vrije uiteinde van de afvoerslang要去ch op een hoogte tussen de 40 en 100 cm bevinden en mag Niet in water ondergedompeld zich.

Als de hoogte van de wasbak meer dan 100 cm is kan het water Niet via de wasbak afgevoerd worden. In dat geval moet de afvoerslang in een schaal of in een geschikte opvangbak worden gelegd, die lager is dan de wasbak.

Let op!

Sluit de waterkraan na gebruik!

Veiligheidsslang

De verilgheedsslang is dubbelwandig uitgevoerd. Dit systeem sluit de watertoevoer automatisch af als er eenlek in de slang zit en de ruimte:tussen de beiden wanden zich vult met water.

• Gebruik neue slangen om het toestel aan te sluiten. Reeds gebruikte slangen Niet opnieuw gebruiken.
• De waterdruk要去 tussen 0,04 MPa en 1 MPa liggen. Is de druk lager dan 0,04 MPa, neem dan contact op met de servicedienst voor advies.

Aansluiten van de veiligheidsslang

• Trek de veiligheidsslang compleet uit de behuizing aan dechterzijde van de vaatwasser.
• Sluit de slang aan op een tapkraan met schroefdraad (3/4 inch).
• Draai de tapkraan volledig open voordat u de vaatwasser gebruikt.

Inbouwmaten

Technische gegevens

Gegevens over de vaatwasmachine voor huishoudelijk gebruik in overeenstemming met de Europese Richtlijn 1059/2010:

Fabrikant Etna

Type / Omschrijving

VWV549ZIL

Standaardinstellingen plaats 12

Energie-efficientrenergie-efficientieklasse(1)A+

Jaarlijs energieverbruik (2) 290 kWh

Afwasefficientieklasse A

Droogefficientieklasse (4) A

Energieverbruik bij een standardafwascyclus 1,02 kWh

Standaard afwascyclus

ECO

Programmaduur van een standardafwascyclus 190 min.

Stroomverbruik inuit-modus 0,45 W

Stroomverbruik in standby-modus 0,49 W

Jaarlijks waterverbruik (3) 3080 L

Geluidsniveau 49 dB(A)

Montage Vrijstaand

Hoogte 84,5 cm

Breedte 59,8 cm

Diepte (met aansluitingen) 60 cm

Stroomverbruik 1760-2100 W

Nominate spanning / frequenta 220-240 V~/

Waterdruk (stroomdruk) 0,4-10 bar = 0,04-1 Mpa

1. A+++(hoogste efficientre) tot D (laagste efficientre)
2. op basis van 280 standard afwascycli. Effectief Jaarliks energieverbruik is afhankelijk van de effectieve gebruiks Frequentie.
3. op basis van 280 standardafwascycli. Effectief Jaarliks waterverbruik is afhankelijk van de effectieve gebruiks Frequentie.
4. A (hoogste efficientre) tot G (laagste efficientre)
5. Dit programma is geschikt voor het afwassen van normala verguilde vaat en is het meest efficiente programme op het gebied van gecombineerd energie- en waterverbruik voor dat soort vaat.

Het apparaat voldoet aan de Europese normen en richtlijnen in de huidige versie bij de levering:

• LVD 2004/95/EG
  EMC 2004/108/EG
  -EUP 2009/125/EG

Opmerking: De bovenstaande waarden werden gemeten in overeenstemming met de normen onder de opgegeven bedrijfsomstandigheden. De resultaten können aanzienlijk verschillen naargelang de hoeveelheid en de verruiling van de vaat, de waterhardheid, de hoeveelheid wasmiddel enz.

De handleiding is gebaseerd op de normen en regelgeving van de Europese Unie.

Bovenkorf

Bestekmand

De informatatie voor een vergelijktest in overeenstemming met EN50242 is als volgt:

• Capaciteit: 12 couverts
• Positie bovenkorf: bovenste wieltjes op geleiders
  Programma: ECO
• Spoelstand: 6
  Waterhardheid instelling: H3

Afvoer van het apparatus en de verpakking

Dit product is gemaakt van duurzame materialen. Aan het einde van zich nuttige leven要去 het apparaatECHTER op een verantwoorde manier worden afgevoerd. De overheid kan u hierover informeren.

De verpakking van het apparaat kan worden gerecycled. Er is gebruikgemaakt van de volgende materialen:

• karton
  polyethyleenfolie (PE)
  CFC-vrij polystyreen (hard PS-schuim)

Gooi deze materialen op een verantwoorde manier weg conform de wettelijk bepalingen.

Op het product staat een pictogram van een afvalcontainer met een kruis erdoor. Dit geeft aan dat huishoudelijk apparatuur afzonderlijk要去 worden afgevoerd. Het apparaat mag aan het einde van zich nuttige leven dan ook Niet worden verwerkt via de normale afvalstroom. U要去 het inleveren bij een gemeentelijk afvalinzamelingspunt of bij een verkooppunt dat dit voor u aanbiedt.

Door huishoudelijkke apparatuur afzonderlijk in te zamelen, worden voorkomen dat het milieu en de volksgezondheid schade worden berokkend. De materialen die bij de vervaardiging van dit apparaat zich gebruikt, können worden hergebruikt en dat betekent een aanzienlijke besparing in energia en grondstoffen.

Let op! verpakkingsmaterial kan gevaarlijk zijn voor kinderen.

Verklaring van overeenstemming

Wij verklaren hierbij dat once producten voldoen aan de betreffende Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten in de normen waarnaar worden verwezen.

• Your dishwasher is fitted with a safety switch that prevents too much water from running into the appliance. The safety switch closes the inlet valve. De beveiliging sluit het inlaatventiel. Als er water achechterblijft in de vaatwasser, zet dan het toestel uit en draai de toevoerkraan zich. Zet het toestel aan en start een willekeurig programma. Als het water Niet worden weggeprompt aan het begin van het programma, waarschuw dan de servicedienst en verwijdser het overtollige water.

Select half load
