ZDT16020FA - Lave-vaisselle ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 12 couverts, classe énergétique A+
Dimensions	Hauteur : 82 cm, Largeur : 60 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes, incluant éco, rapide, intensif
Niveau sonore	49 dB
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de contrôle intuitif, options de départ différé
Maintenance	Filtres amovibles, cycle de nettoyage automatique
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Poids : 45 kg, garantie de 2 ans

FOIRE AUX QUESTIONS - ZDT16020FA ZANUSSI

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez un technicien.

Pourquoi mon lave-vaisselle ne démarre-t-il pas le cycle de lavage ?

Assurez-vous que la porte du lave-vaisselle est bien fermée et verrouillée. Vérifiez également que le programme de lavage est correctement sélectionné.

Le lave-vaisselle laisse des résidus sur la vaisselle, que faire ?

Vérifiez que les bras gicleurs ne sont pas bloqués et qu'ils peuvent tourner librement. Assurez-vous également d'utiliser la bonne quantité de détergent et de sel régénérant.

Mon lave-vaisselle fait un bruit anormal pendant le fonctionnement, que faire ?

Vérifiez s'il y a des objets coincés dans les bras gicleurs ou dans le filtre. Si le bruit persiste, il peut s'agir d'un problème mécanique, et il est conseillé de faire appel à un professionnel.

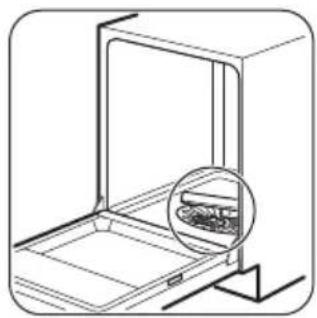

Comment nettoyer le filtre de mon lave-vaisselle ZANUSSI ZDT16020FA ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude et éliminez les résidus alimentaires. Assurez-vous de le remettre en place correctement avant de relancer un cycle.

Pourquoi mon lave-vaisselle ne sèche pas la vaisselle ?

Vérifiez que le produit de rinçage est ajouté dans le compartiment prévu à cet effet. Si le problème persiste, il se peut que le système de chauffage ait un défaut.

Quelle est la capacité du lave-vaisselle ZANUSSI ZDT16020FA ?

Le ZANUSSI ZDT16020FA a une capacité de 12 couverts, ce qui le rend idéal pour les familles ou les petits groupes.

Comment régler le niveau de dureté de l'eau sur mon lave-vaisselle ?

Référez-vous au manuel d'utilisation pour ajuster le niveau de dureté de l'eau. Cela se fait généralement via un bouton ou un réglage sur le panneau de commande.

Y a-t-il un programme économique sur le lave-vaisselle ZANUSSI ZDT16020FA ?

Oui, ce modèle dispose d'un programme éco qui utilise moins d'eau et d'énergie, tout en garantissant un nettoyage efficace. Consultez le manuel pour plus de détails.

Comment puis-je réduire les odeurs dans mon lave-vaisselle ?

Assurez-vous de nettoyer régulièrement le filtre et de laisser la porte entreouverte après chaque utilisation pour permettre une bonne circulation de l'air. Vous pouvez également utiliser un produit de nettoyage spécifique.

Où puis-je trouver la garantie de mon produit ?

La garantie est généralement incluse dans le manuel d'utilisation. Vous pouvez également consulter le site web de ZANUSSI ou contacter leur service clientèle pour plus d'informations.

MODE D'EMPLOI ZDT16020FA ZANUSSI

FR Notice d'utilisation 40

Lave-vaisselle

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

SÉCURITÉ DES ENFANTS ET DES PERSONNES VULNÉRABLES

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés du hublot de l'appareil lorsque celui-ci est ouvert.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

CONSIGNES GÉNÉRALES DE SÉCURITÉ

- Cet appareil est conçu uniquement pour un usage domestique et des utilisations telles que :

• bâtiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail ;
• pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.

- Ne modifiez pas les caractéristiques de cet appareil.

- La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (Mpa)

- Respectez le nombre maximum de 13 couverts.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Placez les couteaux et les couverts avec des bouts pointus dans le panier à couverts avec les pointes tournées vers le bas ou en position horizontale.
• Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter tout risque de chute.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Les orifices d'aération situés à la base (si présents) ne doivent pas être obstrués par de la moquette.
• L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usagés.

INSTRUCTIONS DE SÉCURITÉ

INSTALLATION

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0 °C.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

CONNEXION ÉLECTRIQUE

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
• Utilisez toujours une prise de courant de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprises ni de rallonges.

• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente.

• Ne connectez la fiche d'alimentation secteur à la prise de courant secteur qu'à la fin de l'installation. Assurez-vous que la fiche d'alimentation est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche.
• Cet appareil est conforme aux directives CEE.
• Uniquement pour le R-U et l'Irlande. L'appareil dispose d'une alimentation secteur de 13 A. S'il est nécessaire de changer le fusible de la fiche électrique, utilisez le fusible : 13 amp ASTA (BS 1362).

RACCORDEMENT À L'ARRIVÉE D'EAU

• Veillez à ne pas endommager les tuyaux de circulation d'eau.
• Avant de brancher l'appareil à des tuyaux neufs ou n'ayant pas servi depuis longtemps, laissez couler l'eau jusqu'à ce qu'elle soit propre.
• Avant d'utiliser l'appareil pour la première fois, assurez-vous de l'absence de fuites.

- Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un câble d'alimentation intérieur.

- Si le tuyau d'arrivée d'eau est endommagé, débranchez immédiatement la fiche de la prise secteur. Contactez le service après-vente pour remplacer le tuyau d'arrivée d'eau.

UTILISATION

• Ne montez pas sur la porte ouverte de votre appareil ; ne vous asseyez pas dessus.
• Les produits de lavage pour lave-vaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.
• Ne buvez pas l'eau de l'appareil ; ne jouez pas avec.
• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il peut rester du produit de lavage sur la vaisselle.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

MAINTENANCE

• Contactez votre service après-vente pour faire réparer l'appareil. N'utilisez que des pièces de rechange d'origine.

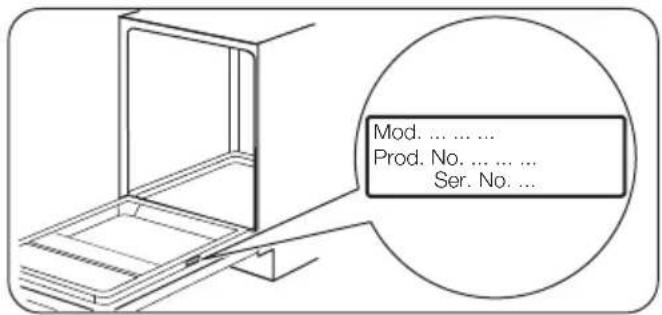

• Avant de contacter le service, assurez-vous de disposer des informations suivantes (qui se trouvent sur la plaque signalétique).

Modèle :

PNC :

Numéro de série :

MISE AU REBUT

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

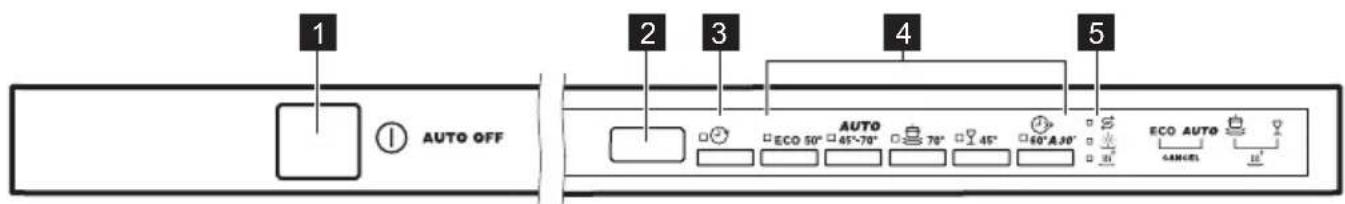

DÉMARRAGE FACILE

1 AUTO OFF 2 3 4 5 AUTO ECO 50° 45°-70° 70° 45° 60°A.30° ECO AUTO CANCEL

1 Touche Marche/Arrêt
2 Affichage
3 Touche Départ différé

4 Touches de programme
5 Voyants

VOYANTS

^+

S

[Figure]

Voyant XtraDry.

Voyant du réservoir de sel régénérant. Ce voyant est toujours éteint pendant le déroulement du programme.

Voyant du réservoir de liquide de rinçage. Ce voyant est toujours éteint pendant le dé-roulement du programme.

PROGRAMMES

Programme	Degré de salissure Type de vaisselle	Phases du programme Options
P1ECO 1)	Normalement sa-leVaiselle et cou-verts	PrélavageLavage à 50 °CRinçagesSéchage	XtraDry
P2AUTO 2)	TousVaiselle, cou-verts, plats et casseroles	PrélavageLavage de 45 °C à 70 °CRinçagesSéchage	XtraDry
P33)	Très saleVaiselle, cou-verts, plats et casseroles	PrélavageLavage à 70 °CRinçagesSéchage	XtraDry
P4 Normalement ou légèrement saleVaiselle fragile et verres		Lavage à 45 °CRinçagesSéchage	XtraDry
Programme		Degré de salissure Type de vaisselle	Phases du programme Options
P5(4)		▪ Vaisselle fraîche-ment salie▪ Vaisselle et cou-verts	▪ Lavage à 60 °C▪ Rinçages

1) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. (Il s'agit du programme standard pour les instituts de tests.)
2) L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il règle automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la durée du programme.
3) Ce programme comprend une phase de rinçage à haute température, pour des résultats plus hygiéniques. Au cours de la phase de rinçage, la température reste à 70 °C pendant au moins 10 minutes.
4) Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons résultats de lavage en peu de temps.

VALEURS DE CONSOMMATION

Programme1)	Eau(I)	Consommation électrique(kWh)	Durée(min)
P1 10.2 0.932 225ECO
P2 7 - 14 0.6 - 1.6 40 - AUTO	160
P3 12.5 - 14.5 1.4 - 1.8	169 - 179
P4 12 - 14 0.7 - 0.9 75	- 85
P5 10 0.9 30

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options sélectionnées.

INFORMATIONS POUR LES INSTITUTS DE TEST

Pour toute information relative aux performances de test, envoyez un courrier électronique à l'adresse :

[e-mail]

Notez le numéro du produit (PNC) indiqué sur la plaque signalétique.

Lorsque l'appareil est en mode Programmation, il est possible de sélectionner un programme et d'entrer en mode Utilisateur.

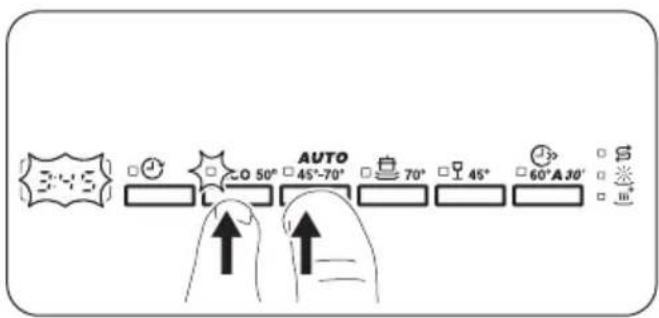

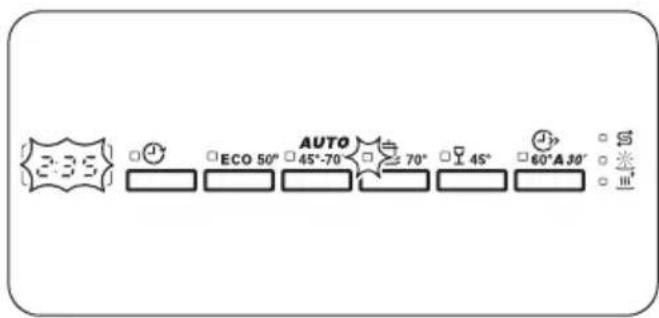

En mode utilisateur, vous pouvez modifier :

- Le niveau de l'adoucisseur d'eau en fonction de la dureté de l'eau.

- L'activation ou la désactivation du distributeur de liquide de rinçage.

Ces réglages seront sauvegardés jusqu'à ce que vous les changiez à nouveau.

Comment régler le mode Programmation

AUTO OFF

3°5 O 50° AUTO 45°-70° 70° 45° 60°A 30°

L'appareil est en mode Programmation lorsque le voyant de programme est allumé et que la durée du programme s'affiche.

Lorsque l'appareil est en mode Programmation, il est possible de sélectionner un programme et d'entrer en mode Utilisateur.

Si le bandeau de commande ne montre pas cette condition, utilisez la fonction Annuler.

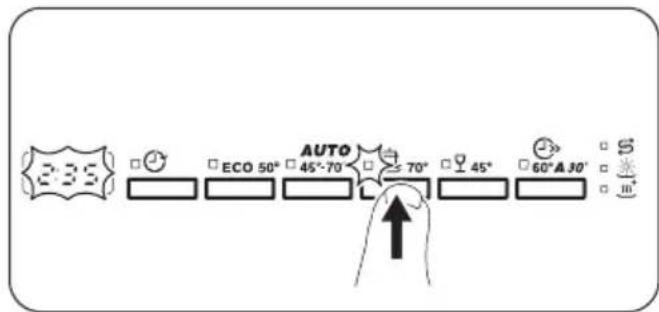

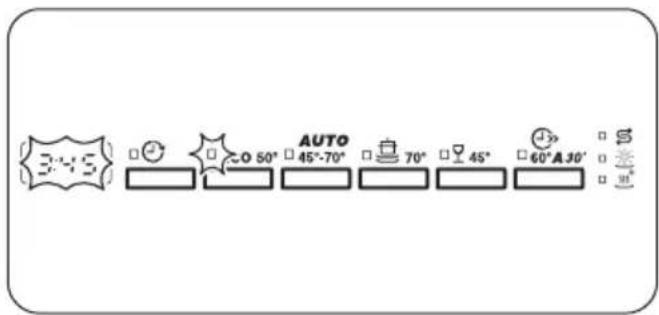

Fonction Cancel

2:35 ECO 50° AUTO 45°-70° 70° 45° 60°A 30°

3:45 O 50° AUTO 45°-70° 70° 45° 60°A 30°

Maintenez les touches et enfondes sînutanément jusqu'à ce que l'appareil se mette en mode Programmation.

Avec cette fonction, vous pouvez annuler le programme en cours ou le départ différé.

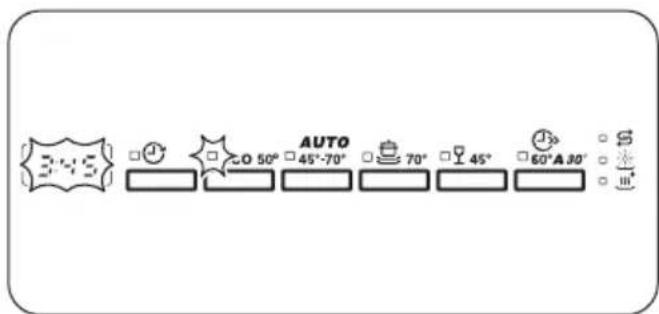

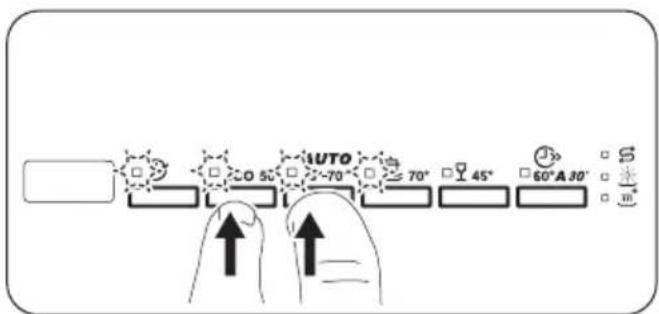

Mode Utilisateur

AUTO 50° 45°-70° 70° 45° 60°A 30°

CO 50° AUTO 30°-70° 70° 45° 60°A 30°

Maintenez les touches et enfoncées simultanément jusqu'à ce que les voyants, ECO AUTO, et ce mottent à clignoter et que plus rien ne s'affiche.

ADOUCISSEUR D'EAU

L'adoucisseur d'eau élimine les minéraux de l'arrivée d'eau qui pourraient avoir un impact négatif sur les résultats de lavage et sur l'appareil.

Plus la teneur en minéraux est élevée, plus l'eau est dure. La dureté de l'eau est mesurée en échelles d'équivalence.

L'adoucisseur doit être réglé en fonction du degré de dureté de l'eau de votre région. Votre compagnie des eaux peut vous indiquer la dureté de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau adéquat pour vous garantir de bons résultats de lavage.

Dureté eau

Degrés allemands (°dH)	Degrés français (°fH)	mmol/l Degrés Clarke	Réglage du niveau de l'adoucisseur d'eau
47 - 50 84 -	90 8,4 - 9,0 58 - 63 10
43 - 46 76 -	83 7,6 - 8,3 53 - 57 9
37 - 42 65 -	75 6,5 - 7,5 46 - 52 8
29 - 36 51 -	64 5,1 - 6,4 36 - 45 7
23 - 28 40 -	50 4,0 - 5,0 28 - 35 6
19 - 22 33 -	89 3,3 - 3,9 23 - 27		5^1)
15 - 18 26 -	82 2,6 - 3,2 18 - 22 4
11 - 14 19 -	25 1,9 - 2,5 13 - 17 3
4 - 10 7 - 18	0,7 - 1,8 5 - 12 2
<4 <7 <0,7	< 5		1^2)

1) Réglages d'usine.
2) N'utilisez pas de sel à ce niveau.

Si vous utilisez des pastilles tout-en-1 contenant du sel régénérant et que la dureté de l'eau de votre domicile est inférieure à 21° dH, vous pouvez régler votre adoucisseur d'eau sur le niveau le plus bas. Cela désactive le voyant de remplissage du sel régénérant.

Si vous utilisez un détergent standard ou des pastilles tout-en-1 sans sel régénérant, réglez le niveau de dureté de l'eau approprié afin d'activer le voyant de remplissage du sel régénérant.

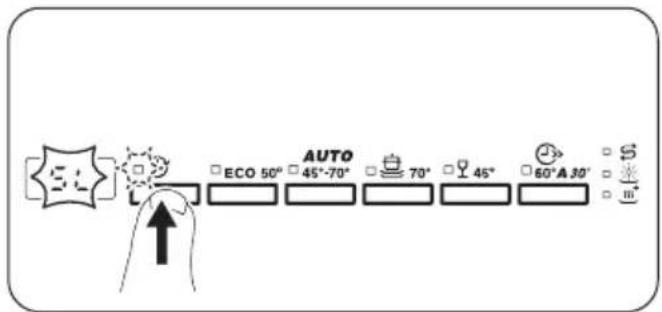

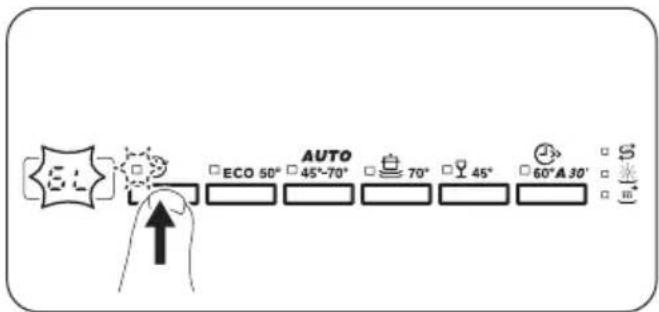

Réglage de l'adoucisseur d'eau

ECO 50° AUTO 45°-70° 70° 45° 60°A 30°

ECO 50° AUTO 45°-70° 70° 45° 60° A 30°

Lorsque l'appareil est en mode utilisateur :

1. Appuyez sur la touche .

- Les voyants, ECO AUTO

- Le voyant continue à clignoter.

- L'affichage indique le réglage actuel : Par ex., 5 niveau 5.

1. Appuyez sur 🔒 pour modifier le réglage. Le niveau augmente à chaque fois que vous appuyez sur la touche. Lorsque vous atteignez le niveau 10 et que vous appuyez à nouveau sur la touche, le réglage revient au niveau 1.

2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

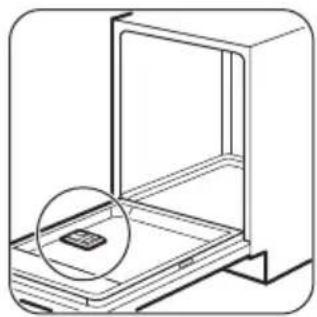

LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Le liquide de rinçage permet de sécher la vaisselle sans laisser de traînées ni de taches.

Le liquide de rinçage est automatiquement ajouté au cours du rinçage chaud.

Vous pouvez définir la quantité de liquide de rinçage libérée entre le niveau 1 (quantité minimale)

et le niveau 6 (quantité maximale). Le dosage 0 désactive le distributeur de liquide de rinçage et le liquide de rinçage n'est pas diffusé.

Réglage d'usine : niveau 4.

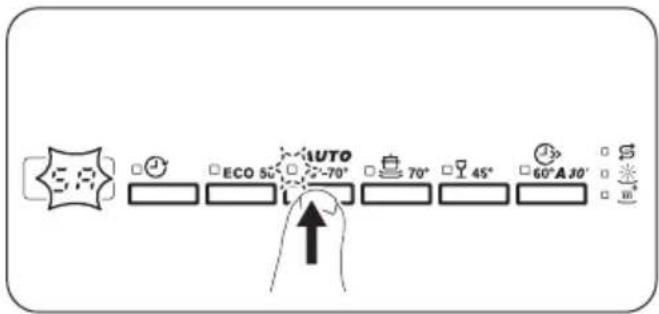

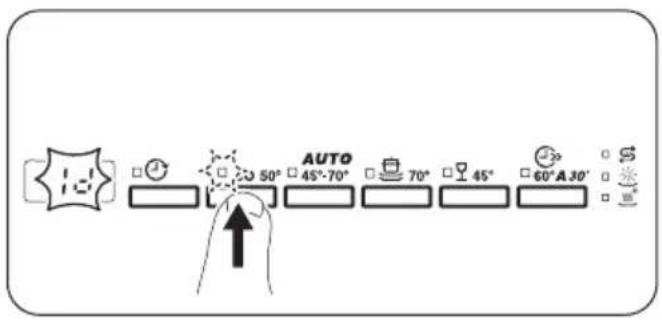

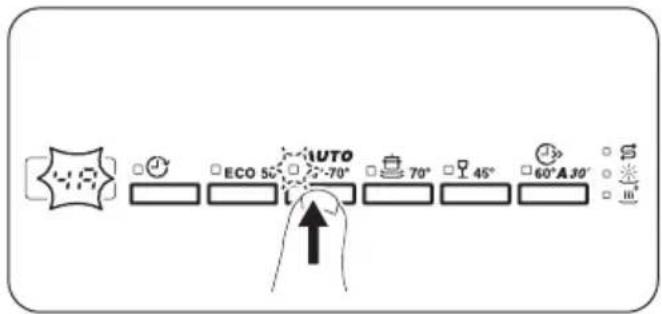

Réglage de la quantité de liquide de rinçage

AUTO ECO 50° -70° 70° 45° 60°A.30°

E ECO 50° AUTO -70° 70° 45° 60°A 30°

Lorsque l'appareil est en mode utilisateur :

1. Appuyez sur .

AUTO

- Les voyants, et c'étéignent.

• Le voyant continue à signoter.

• L'affichage indique le réglage actuel : Par ex., = niveau 4.

1. Appuyez sur pour modifier le réglage.

2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

NOTIFICATION DE LIQUIDE DE RINÇAGE VIDE

Quand la chambre du liquide de rinçage est vide, le voyant de liquide de rinçage s'allume pour signaler qu'un remplissage du liquide de rinçage est nécessaire. Si vous utilisez utilisez des pastilles tout-en-1 contenant un agent de rinçage et que vous êtes satisfait des résultats du séchage, vous pouvez désactiver la notification du remplissage du

liquide de rinçage. Nous vous recommandons, cependant, de toujours utiliser du liquide de rinçage pour de meilleures performances du séchage.

Si vous utilisez un détergent standard ou des pastilles tout-en-1 sans agent de rinçage, activez la notification pour que le voyant Remplissage du liquide de rinçage reste actif.

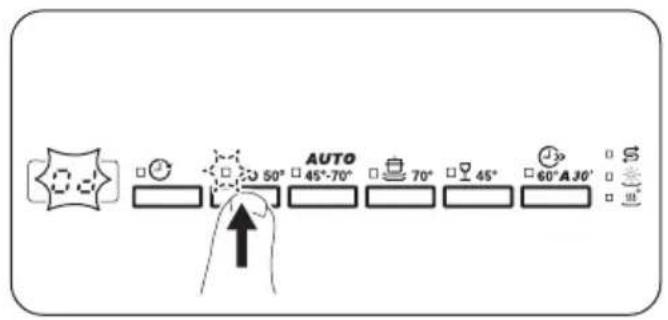

Désactivation du distributeur de liquide de rinçage

AUTO 50° 45°-70° 70° 45° 60°A30'

AUTO 50° 45°-70° 70° 45° 60°A 30°

Lorsque l'appareil est en mode utilisateur :

1. Appuyez sur la touche

ECO

AUTO séignement.

- Le voyant continue à clignoter.

- L'affichage indique le réglage actuel : ± distributeur de liquide de rinçage activé (réglage usine).

1. Appuyez sur la touche ECO pour modifier le réglage. = distributeur de liquide de rinçage désactivé.
2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

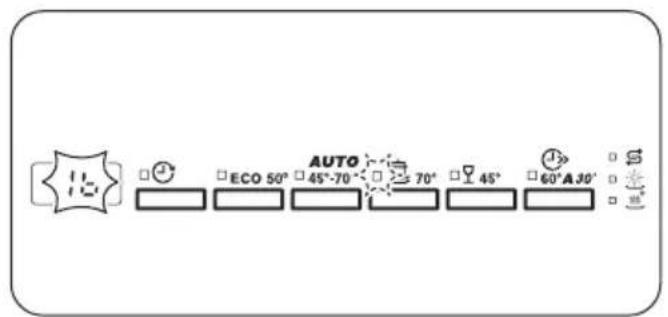

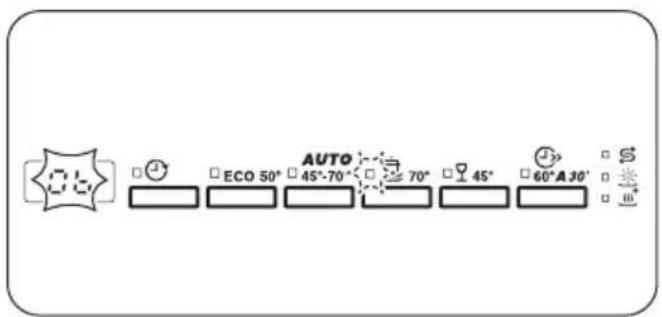

SIGNAUX SONORES

Les signaux sonores se déclenchent en cas d'anomalie de fonctionnement de l'appareil. Il est impossible de désactiver ces signaux sonores. Un signal sonore retentit également lorsque le programme est terminé. Par défaut, ce signal

sonore est désactivé, mais il est possible de l'activer.

Activation du signal sonore de fin de programme

AUTO ECO 50° 45°-70° 70° 45° 60°A 30°

15 ECO 50° 45°-70° AUTO 70° 45° 60°A30°

Par défaut, ce signal sonore est désactivé, mais il est possible de l'activer. Lorsque l'appareil est en mode utilisateur :

1. Appuyez sur la touche .

- Les voyants, et ceteignent. ECO AUTO

- Le voyant continue à clignoter.

- L'affichage indique le réglage actuel :

- = signal sonore désactivé.

- #signal sonore activé.

1. Appuyez sur pour modifier le réglage.
2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

OPTIONS

Vous devez activer les options souhaitées à chaque fois avant de lancer un programme.

Vous ne pouvez pas activer ni désactiver d'options pendant le déroulement d'un programme.

Certaines options ne sont pas compatibles entre elles. Si vous avez choisi des options incompatibles, l'appareil en désactivera automatiquement une ou plusieurs.

Seuls les voyants correspondant aux options encore actives resteront allumés.

XTRADRY

Activez cette option lorsque vous voulez améliorer les performances de séchage. En utilisant cette

AVANT LA PREMIÈRE UTILISATION

option, la durée de certains programmes, la consommation d'eau et la température du dernier rinçage peuvent être affectés.

L'option XtraDry n'est pas une option permanente et doit être sélectionnée à chaque cycle.

Comment activer l'option XtraDry

Maintenez les touches et enfoncées

simultanément jusqu'à ce que le voyant s'allume.

Si cette option n'est pas compatible avec le programme, le voyant correspondant ne s'allume pas ou clignote rapidement pendant quelques secondes, puis s'éteint.

L'affichage indique la durée du programme réactualisée.

1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la dureté de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel régénérant.

3. Remplissez le distributeur de liquide de rinçage.
4. Ouvrez le robinet d'eau.
5. Lancez un programme pour éliminer tous les résidus qui peuvent toujours se trouver à

l'intérieur de l'appareil. N'utilisez pas de produit de lavage et ne chargez pas les paniers.

Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. Pendant ce temps, l'appareil semble ne pas fonctionner. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répétée régulièrement.

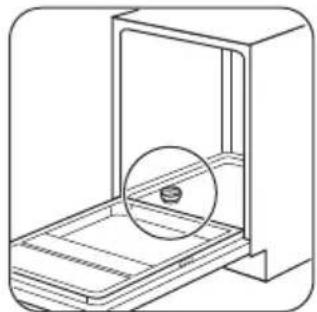

AJOUT DU SEL RÉGÉNÉRANT

Avant la première utilisation, versez un litre d'eau dans le réservoir de sel régénérant.

De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Risque de corrosion. Afin d'éviter cela, après avoir rempli le réservoir de sel régénérant, démarrez un programme.

UTILISATION DE LIQUIDE DE RINÇAGE

Le liquide de rinçage permet à la vaisselle de sécher sans traces ni taches. Il est libéré automatiquement au cours de la phase de rinçage chaud.

• Remplissez le distributeur de liquide de rinçage jusqu'à ce que le liquide atteigne le repère « MAX ».
• Si le liquide de rinçage déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse.
• Remplissez le distributeur de liquide de rincage lorsque le voyant (A) s'allume.

UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.
2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.

Assurez-vous que l'appareil est en mode Programmation.

• Si le voyant du réservoir de sel régénérant est allumé, remplissez le réservoir.
• Si le voyant du liquide de rinçage est allumé, remplissez le distributeur de liquide de rinçage.

- Vérifiez qu'il y a du liquide de rinçage dans le distributeur de liquide de rinçage.

1. Chargez les paniers.
2. Ajoutez le produit de lavage.
3. Réglez et lancez le programme adapté au type de vaisselle et au degré de salissure.

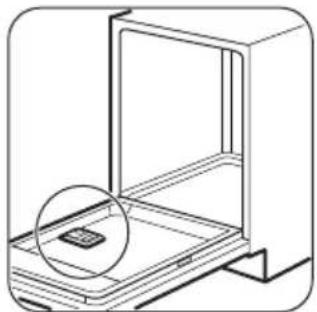

UTILISATION DE PRODUIT DE LAVAGE

Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage à l'intérieur de la porte de l'appareil.

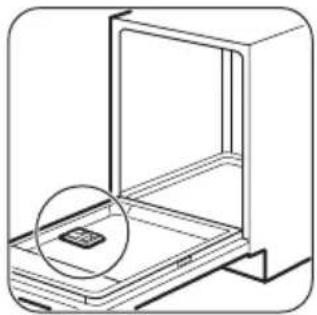

UTILISATION DE PASTILLES MULTIFONCTIONS

• Ne remplissez pas le réservoir de sel régénérant ni le distributeur de liquide de rinçage.
• Réglez l'adoucisseur d'eau au niveau minimal.
• Réglez le distributeur de liquide de rinçage sur le niveau le plus faible.

FONCTION AUTO OFF

Cette fonction réduit la consommation d'énergie en éteignant automatiquement l'appareil lorsqu'il n'est pas en cours de fonctionnement.

La fonction est activée :

• 5 minutes après la fin du programme.
• Au bout de 5 minutes si le programme n'a pas démarré.

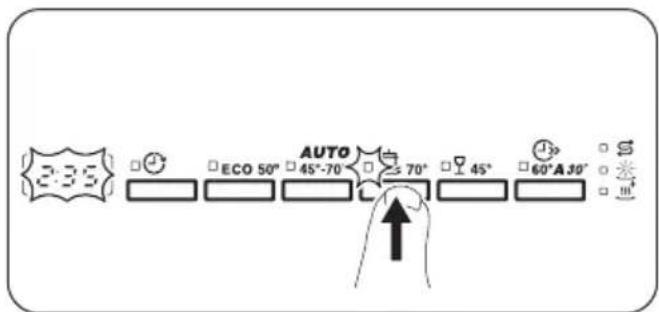

DÉPART D'UN PROGRAMME

AUTO OFF

2:35 ECO 50° 45°-70° AUTO ≥70° 45° 60°A 30°

1. Laissez la porte de l'appareil entrouverte.
2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Programmation.
3. Appuyez sur la touche de programme jusqu'à ce que le voyant du programme que vous souhaitez sélectionner s'allume. L'affichage indique la durée du programme.
4. Sélectionnez les options compatibles.

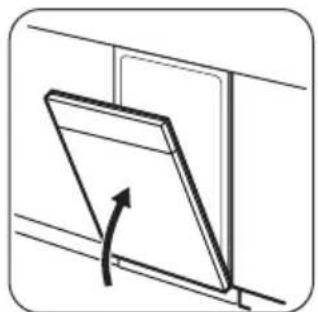

5. Fermez la porte de l'appareil pour démarrer le programme.

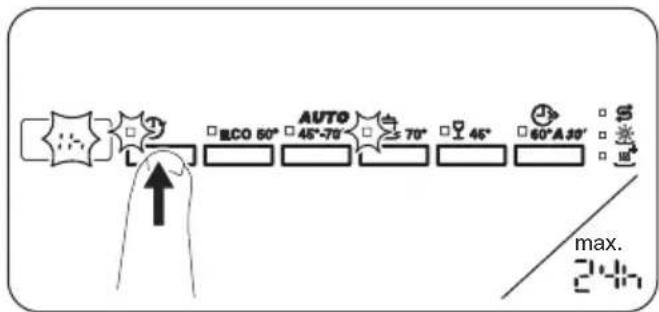

OPTION DELAY

E:3.5 ECO 50° 45°-70° AUTO 70° 45° 60°A 30° US

LECO 60° AUTO 45°-70° 70° 45° 60°A 30° max.

1. Sélectionnez le programme.
2. Appuyez à plusieurs reprises sur ⏻ jusqu'à ce que l'affichage indique le délai choisi pour le départ différé (de 1 à 24 heures).
3. Fermez la porte de l'appareil pour démarrer le décompte.
   Lorsque le décompte est terminé, le programme démarre.

OUVERTURE DE LA PORTE AU COURS DU FONCTIONNEMENT DE L'APPAREIL

Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.

Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête.

Lorsque vous annulez le départ différé, vous devez régler de nouveau le programme et les options.

Appuyez simultanément sur les touches ECO et AUTO et maintenez-les enfoncées jusqu'à ce que l'appareil soit en mode de sélection du programme.

Appuyez et maintenez enfoncées simultanément les touches ECO AUTO

l'appareil soit en mode Sélection de programme.

Assurez-vous de la présence de produit de lavage dans le distributeur de produit de lavage avant de lancer un nouveau programme.

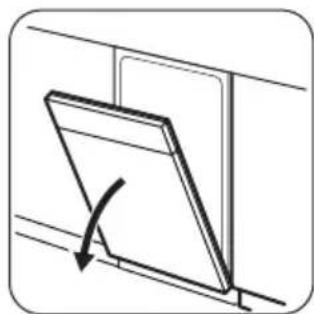

FIN DU PROGRAMME

Lorsque le programme est terminé et que vous ouvrez la porte, l'appareil s'éteint automatiquement. Fermez le robinet d'eau.

CONSEILS

RACCORDEMENT

Les conseils suivants vous garantissent des résultats de lavage et de séchage optimaux au

quotidien, et vous aideront à protéger l'environnement.

• Videz les plus gros résidus alimentaires des plats dans une poubelle.
• Ne rincez pas vos plats à la main au préalable. En cas de besoin, utilisez le programme de prélavage (si disponible) ou sélectionnez un programme avec une phase de prélavage.
• Utilisez toujours tout l'espace des paniers.
• Lorsque vous chargez l'appareil, veillez à ce que l'eau libérée par les embouts des bras d'aspersion puisse atteindre parfaitement les plats pour qu'ils soient parfaitement lavés. Vérifiez que les plats ne se touchent pas ou ne se recouvrent pas les uns les autres.
• Vous pouvez utiliser du détergent, du liquide de rinçage et du sel régénérant séparément, ou des pastilles tout en 1 (par ex. « 3 en 1 », « 4 en 1 » ou « tout en 1 »). Suivez les instructions indiquées sur l'emballage.
• Sélectionnez le programme en fonction du type de vaisselle et du degré de salissure. Le programme ECO vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales.

UTILISATION DE SEL RÉGÉNÉRANT, DE LIQUIDE DE RINÇAGE ET DE PRODUIT DE LAVAGE

• Utilisez uniquement du sel régénérant, du liquide de rinçage et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil.
• Les pastilles tout en 1 sont généralement adaptées aux régions où la dureté de l'eau est inférieure à 21 °dH. Dans les régions où la dureté dépasse cette limite, du liquide de rinçage et du sel régénérant doivent être utilisés en complément des pastilles tout en 1. Cependant, dans les régions où l'eau est dure ou très dure, nous recommandons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rinçage et de sel régénérant pour des résultats de lavage et de séchage optimaux.
• Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisselle, nous recommandons d'utiliser des pastilles de détergent avec des programmes longs.
• N'utilisez que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.

QUE FAIRE SI VOUS NE VOULEZ PLUS UTILISER DE PASTILLES DE DÉTERGENT MULTIFONCTIONS

Avant de commencer à utiliser du produit de lavage, du sel régénérant et du liquide de rinçage séparément, effectuez la procédure suivante.

1. Réglez l'adoucisseur d'eau au niveau maximal.
2. Assurez-vous que le réservoir de sel régénérant et le distributeur de liquide de rinçage sont pleins.
3. Lancez le programme le plus court avec une phase de rinçage. N'utilisez pas de produit de lavage et ne chargez pas les paniers.
4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau dans votre région.
5. Ajustez la quantité de liquide de rinçage libérée.
6. Activez le distributeur de liquide de rinçage.

CHARGEMENT DES PANIERS

• Utilisez uniquement cet appareil pour laver des articles qui peuvent passer au lave-vaisselle.
• Ne mettez pas dans le lave-vaisselle des articles en bois, en corne, en aluminium, en étain et en cuivre.
• Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).
• Retirez les gros résidus alimentaires des plats et jetez-les à la poubelle.
• Laissez tremper les casseroles contenant des restes d'aliments brûlés.
• Chargez les articles creux (tasses, verres et casseroles) en les retournant.
• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
• Placez les petits articles dans le panier à couverts.
• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner.
• Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme.

AVANT LE DÉMARRAGE D'UN PROGRAMME

Assurez-vous que :

• Les filtres sont propres et correctement installés.
• Le bouchon du réservoir de sel régénérant est vissé.
• Les bras d'aspersion ne sont pas obstrués.

• Vous avez utilisé du sel régénérant et du liquide de rinçage (sauf si vous utilisez des pastilles tout en 1).

• La vaisselle est bien positionnée dans les paniers.

• Le programme est adapté au type de vaisselle et au degré de salissure.
• Vous utilisez la bonne quantité de produit de lavage.

DÉCHARGEMENT DES PANIERS

1. Attendez que la vaisselle refroidisse avant de la retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs.

ENTRETIEN ET NETTOYAGE

1. Commencez par décharger le panier inférieur, puis le panier supérieur.

À la fin du programme, il peut rester de l'eau sur les parois et la porte de l'appareil.

AVERTISSEMENT! Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

Les filtres sales et les bras d'aspersion obstrués diminuent les résultats de lavage. Contrôlez-les régulièrement et nettoyez-les si nécessaire.

NETTOYAGE DES FILTRES

• Assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.
• Remettez le filtre plat (C) en place. Assurez-vous qu'il soit correctement positionné entre les 2 guides.
• Remontez les filtres (A) et (B).
• Remettez le filtre (A) dans le filtre plat (C). Tournez-le vers la droite jusqu'à la butée.

Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

NETTOYAGE DES BRAS D'ASPERSION

Ne retirez pas les bras d'aspersion. Si des résidus ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un objet fin et pointu.

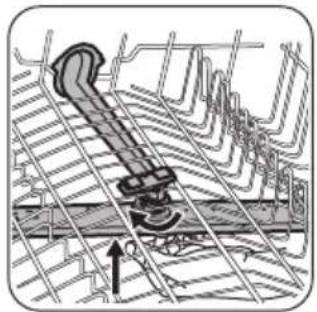

NETTOYAGE DU BRAS D'ASPERSION SUPÉRIEUR

Nous vous conseillons de nettoyer régulièrement le bras d'aspersion supérieur afin d'éviter que ses orifices ne se bouchent.

Si les orifices sont bouchés, les résultats de lavage peuvent ne pas être satisfaisants.

• Sortez entièrement le panier supérieur en le tirant vers l'extérieur.
• Pour détacher le bras d'aspersion supérieur du panier, poussez le bras d'aspersion vers le haut, dans la direction indiquée par la flèche du bas, tout en le tournant vers la droite.
• Nettoyez le bras d'aspersion à l'eau courante. Utilisez un outil pointu comme un cure-dent pour extraire toutes les particules de saleté incrustées dans les orifices.
• Pour réinstaller le bras d'aspersion supérieur sur le panier, poussez le bras d'aspersion vers le haut, dans la direction indiquée par la flèche du bas, tout en le tournant vers la gauche jusqu'à ce qu'il se bloque en place.

NETTOYAGE EXTÉRIEUR

• Nettoyez l'appareil avec un chiffon doux humide.
• Utilisez uniquement des produits de lavage neutres.
• N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants.

NETTOYAGE INTÉRIEUR

- Nettoyez soigneusement l'appareil, y compris le joint en caoutchouc de la porte, avec un chiffon doux humide.

• Si vous utilisez régulièrement des programmes de courte durée, des dépôts de graisse et des dépôts calcaires peuvent se former à l'intérieur de l'appareil. Pour éviter cela, nous recommandons de lancer un programme long au moins 2 fois par mois.
• Pour maintenir des performances optimales, nous vous recommandons d'utiliser un produit de nettoyage spécifique pour lave-vaisselle une fois par mois. Reportez-vous aux instructions figurant sur l'emballage de ces produits.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Si l'appareil ne démarre pas ou s'arrête en cours de programme. Avant de contacter le service après-vente agréé, vérifiez si vous pouvez résoudre le problème par vous-même à l'aide des informations du tableau.

AVERTISSEMENT! Des réparations mal entreprises peuvent entraîner un grave danger pour l'utilisateur. Toute réparation ne doit être effectuée que par un technicien qualifié.

Pour certaines anomalies, l'écran affiche un code d'alarme.

La plupart des problèmes peuvent être résolus sans avoir recours au service après-vente agréé.

Problème et code d'alarme Cause et solution possibles
Vous ne pouvez pas faire fonctionner l'appareil.	Assurez-vous que la fiche du câble d'alimentation est bien insérée dans la prise de courant.Assurez-vous qu'aucun fusible n'est grillé dans la boîte à fusibles.
Le programme ne démarre pas.	Vérifiez que la porte de l'appareil est fermée.Si vous avez sélectionné un départ différé, annulez-le ou atten-dez la fin du décompte.L'appareil a lancé la procédure de rechargement de la résine dans l'adoucisseur d'eau. La durée de cette procédure est d'environ 5 minutes.
L'appareil n'est pas approvisionné en eau.L'affichage indique110	Assurez-vous que le robinet d'eau est ouvert.Assurez-vous que la pression de l'arrivée d'eau n'est pas trop basse. Pour obtenir cette information, contactez votre compagnie des eaux.Assurez-vous que le robinet d'eau n'est pas obstrué.Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué.Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié.
L'appareil ne vidange pas l'eau.L'affichage indique120	Assurez-vous que le siphon de l'évier n'est pas obstrué.Assurez-vous que le filtre du tuyau de vidange de l'eau n'est pas obstrué.Assurez-vous que le système du filtre intérieur n'est pas obs-trué.Assurez-vous que le tuyau de vidange n'est pas tordu ni plié.
Le système de sécurité anti-débordement s'est déclenché.L'affichage indique130	Fermez le robinet d'eau et contactez le service après-vente agréé.
L'appareil s'arrête et redémarre plusieurs fois en cours de fonctionnement.	C'est normal. Cela vous garantit des résultats de lavage optimaux et des économies d'énergie.
Le programme dure trop long-temps.	Si vous avez sélectionné un départ différé, annulez-le ou atten-dez la fin du décompte.
Le temps restant sur l'affichage augmente et passe presque instantanément à la fin du pro-gramme.	Ceci est normal. L'appareil fonctionne correctement.
Petite fuite au niveau de la porte de l'appareil.	L'appareil n'est pas de niveau. Desserrez ou serrez les pieds réglables (si disponibles).La porte de l'appareil n'est pas centrée avec la cuve. Réglez le pied arrière (si disponible).
La porte de l'appareil est difficile à fermer.	L'appareil n'est pas de niveau. Desserrez ou serrez les pieds réglables (si disponibles).De la vaisselle dépasse des paniers.
Bruit de cliquetis ou de battement à l'intérieur de l'appareil.	La vaisselle n'est pas correctement rangée dans les paniers.Reportez-vous au manuel de chargement du panier.Assurez-vous que les bras d'aspersion peuvent tourner libre-ment.
L'appareil déclenche le disjoncteur.	L'ampérage n'est pas suffisant pour alimenter tous les appareils en cours de fonctionnement simultanément. Vérifiez l'ampérage de la prise et la capacité du mètre, ou éteignez l'un des appareils qui sont en cours de fonctionnement.Défaut électrique interne de l'appareil. Faites appel à un service après vente agréé.

Reportez-vous aux chapitres « Avant la première utilisation »,

« Utilisation quotidienne » ou

« Conseils » pour connaître les autres causes probables.

Après avoir vérifié l'appareil, éteignez puis rallumez-le. Si le problème persiste, contactez le service après-vente agréé.

Pour les codes d'alarme ne figurant pas dans le tableau, contactez le service après-vente agréé.

LES RÉSULTATS DE LAVAGE ET DE SÉCHAGE NE SONT PAS SATISFAISANTS

Problème Cause et solution possibles
Résultats de lavage insatisfai-sants.	Reportez-vous aux chapitres «Utilisation quotidienne»,«Conseils» et au manuel de chargement du panier.Utilisez un programme de lavage plus intense.Nettoyez les jets des bras d'aspersion et le filtre. Reportez-vous au chapitre «Entretien et nettoyage».
Résultats de séchage insatisfai-sants.	La vaisselle est restée trop longtemps à l'intérieur de l'appa-reil, porte fermée.Il n'y a pas de liquide de rinçage ou le dosage du liquide de rinçage n'est pas suffisant. Augmentez le niveau de distribu-teur de liquide de rinçage.Les articles en plastiques peuvent avoir besoin d'être es-suyés.Pour de meilleurs performances de séchage, activez l'option XtraDry.Nous vous recommandons de toujours utiliser du liquide de rinçage, même si vous utilisez déjà des pastilles tout-en-1.
Il y a des traînées blanchâtres ou pellicules bleuâtres sur les verres et la vaisselle.	La quantité de liquide de rinçage libérée est trop importante.Placez le sélecteur de dosage du liquide de rinçage sur le ni-veau le plus faible.La quantité de produit de lavage est excessive.
Il y a des taches et traces de gouttes d'eau séchées sur les verres et la vaisselle.La vaisselle est mouillée. • Pour de	La quantité de liquide de rinçage libérée n'est pas suffisante.Placez le sélecteur de dosage du liquide de rinçage sur le ni-veau le plus élevé.Il se peut que la qualité du liquide de rinçage soit en cause.meilleurs performances de séchage, activez l'option XtraDry.Le programme ne contient pas de phase de séchage ou une phase de séchage à basse température.Le distributeur de liquide de rinçage est vide.Il se peut que la qualité du liquide de rinçage soit en cause.Il se peut que la qualité des pastilles tout-en-1 soit en cause.Essayez une marque différente ou activez le distributeur de li- quide de rinçage et utilisez du liquide de rinçage avec les pastilles tout-en-1.Laissez la porte du lave-vaisselle entrouverte quelques ins- tants avant de retirer la vaisselle.
L'intérieur de l'appareil est humi- de.	• Ce n'est pas un défaut de l'appareil. Il s'agit de la condensa- tion de l'humidité contenue dans l'air sur les parois.
Mousse inhabituelle en cours de lavage.	• Utilisez uniquement des produits de lavage pour lave-vaissel- le.Il y a une fuite dans le distributeur de liquide de rinçage. Fai- tes appel à un service après vente agréé.
Traces de rouille sur les cou- verts.	• Il y a trop de sel régénérant dans l'eau utilisée pour le lavage. Reportez-vous au chapitre «Adoucisseur d'eau».• Les couverts en argent et en acier inoxydable ont été placés ensemble. Évitez de placer les couverts en argent et en acier inoxydable les uns à côté des autres.
Il y a des résidus de détergent dans le distributeur de produit de lavage à la fin du programme.	• La pastille de détergent est restée coincée dans le distribu- teur de produit de lavage, qui n'a donc pas été entièrement éliminée par l'eau.L'eau ne peut pas éliminer le détergent du distributeur de produit de lavage. Assurez-vous que le bras d'aspersion n'est pas bloqué ou obstrué.Assurez-vous que la vaisselle dans les paniers ne bloquent pas l'ouverture du couvercle du distributeur de liquide de rin- çage.
Odeurs à l'intérieur de l'appareil.	• Reportez-vous au chapitre «Nettoyage intérieur».
Dépôts calcaires sur la vaisselle, dans la cuve et à l'intérieur de la porte.	• Reportez-vous au chapitre «Adoucisseur d'eau».
Vaisselle ternie, décolorée ou ébréchée.	• Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaisselle.Chargez et déchargez le panier avec précautions. Reportez- vous au manuel de chargement du panier.Placez les objets délicats dans le panier supérieur.

Reportez-vous aux chapitres « Avant la première utilisation »,

« Utilisation quotidienne » ou

« Conseils » pour connaître les autres causes probables.

CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profondeur (mm) 596 / 818-898 / 550
Branchement électrique ^1) Tension (V) 220 - 240
	Fréquence (Hz) 50
Pression de l'arrivée d'eau bar (minimum et maximum) 0.5 - 8
	MPa (minimum et maximum) 0.05 - 0.8
Arrivée d'eau	Eau froide ou eau chaude ^2) max. 60 °C
Capacité Couverts 13
Consommation électrique Mode « Veille » (W) 5.0
Consommation électrique Mode « Éteint » (W) 0.10

1) Reportez-vous à la plaque signalétique pour les autres valeurs.

2) Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environnement (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

PLAQUE SIGNALÉTIQUE

Recyclez les matériaux portant le symbole 📊. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas

les appareils portant le symbole ⚡ avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
