BEDIENUNGSANLEITUNG ZDT16020FA ZANUSSI

DE Benutzerinformation 60

Geschirrspüler

ZANUSSI

DE SPROEIARMEN REINIGEN

TECHNISCHE INFORMATIE

MODE PROGRAMMATION ET MODE UTILISATEUR

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Alle Reinigungsmittel von Kindern fernhalten.
• Kinder und Haustiere vom geöffneten Gerät fernhalten.
• Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.

ALLGEMEINE SICHERHEIT

- Dieses Gerät ist für die Verwendung im Haushalt und ähnliche Zwecke vorgesehen, wie z. B.:

• Bauernhöfe, Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumfeldern.
• Für Gäste in Hotels, Motels, Pensionen und anderen wohnungsähnlichen Räumlichkeiten.

- Nehmen Sie keine technischen Änderungen am Gerät vor.

- Der Betriebswasserdruck (Mindest- und Höchstdruck) muss zwischen 0.5 (0.05) / 8 (0.8) bar (Mpa) liegen

- Beachten Sie, dass die Höchstzahl an Maßgedecken 13 beträgt.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.
• Stellen Sie Messer und Besteck mit scharfen Spitzen mit der Spitze nach unten in den Besteckkorb oder legen Sie sie waagerecht in das Gerät.
• Lassen Sie die Gerätetür nicht ohne Beaufsichtigung offen stehen, damit von der Tür keine Stolpergefahr ausgeht.
• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Die Lüftungsöffnungen im Gerätesockel (falls vorhanden) dürfen nicht von einem Teppichboden blockiert werden.
• Das Gerät muss mit den mitgelieferten neuen Schläuchen an die Wasserversorgung angeschlossen werden. Alte Schläuche dürfen nicht wieder verwendet werden.

SICHERHEITSANWEISUNGEN

MONTAGE

• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann, und benutzen Sie das Gerät nicht, wenn die Temperatur unter 0 °C absinkt.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

ELEKTRISCHER ANSCHLUSS

WARNUNG! Brand- und

Stromschlaggefahr.

• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer

Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.

• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Das Gerät entspricht den EWG-Richtlinien.
• Nur für GB und Irland. Das Gerät besitzt einen Netzstecker mit einer 13 A Sicherung. Muss die Sicherung im Netzstecker ausgetauscht

werden, ersetzen Sie sie durch folgende Sicherung: 13 amp ASTA (BS 1362).

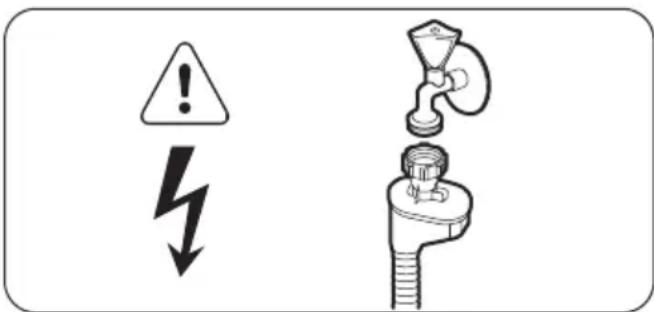

WASSERANSCHLUSS

• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.
• Bevor Sie neue oder lange Zeit nicht benutzte Schläuche an das Gerät anschließen, lassen Sie Wasser durch die Schläuche fließen, bis es sauber austritt.
• Achten Sie darauf, dass beim ersten Gebrauch des Geräts keine Undichtheiten vorhanden sind.
• Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine Ummantelung mit einem innenliegenden Netzkabel.

WARNUNG! Gefährliche

Spannung.

- Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch beschädigt ist. Wenden Sie sich für den Austausch des Wasserzulaufschlauchs an den autorisierten Kundendienst.

GEBRAUCH

• Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetür.
• Geschirrspüler-Reinigungsmittel sind gefährlich. Beachten Sie die Sicherheitsanweisungen auf der Reinigungsmittelverpackung.
• Trinken Sie nicht das Wasser aus dem Gerät und verwenden Sie es nicht zum Spielen.
• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Programm beendet ist. Es könnte sich noch Reinigungsmittel auf dem Geschirr befinden.
• Es kann heißer Dampf aus dem Gerät austreten, wenn Sie die Tür während des Ablaufs eines Programms öffnen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

SERVICE

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst. Wir empfehlen nur Originalersatzteile zu verwenden.

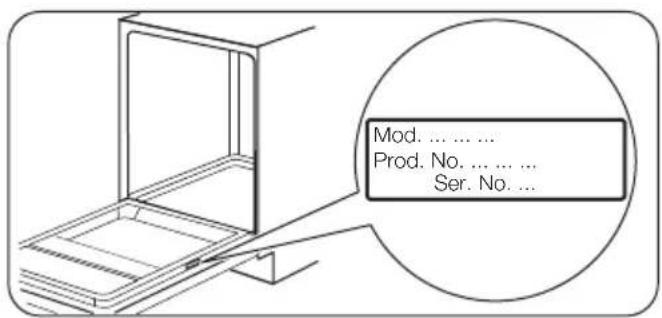

• Wenn Sie sich an den autorisierten Kundendienst wenden, sollten Sie folgende Angaben, die Sie auf dem Typenschild finden, zur Hand haben.
  Modell:
  Produkt-Nummer (PNC):
  Seriennummer:

ENTSORGUNG

WARNUNG! Verletzungs- und

Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen.

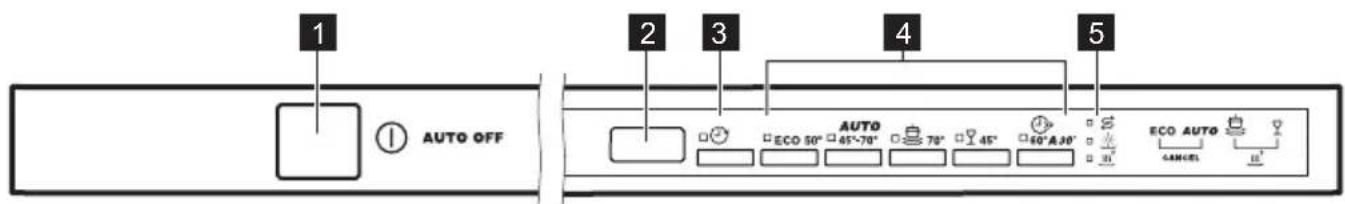

EINFACHES STARTEN

1 AUTO OFF 2 3 4 5 AUTO ECO 50° 45°-70° 70° 45° 60°A.30° ECO AUTO CANCEL

1 Taste „Ein/Aus“
2 Display
3 Taste „Zeitvorwahl“

4 Programmwahltasten
5 Kontrolllampen

KONTROLLLAMPEN

Kontrolllampe XtraDry.

Kontrolllampe Salz. Sie erlischt während des Programmbetriebs.

Kontrolllampe Klarspülmittel. Sie erlischt während des Programmbetriebs.

PROGRAMME

Programm	Verschmutzungsgrad Beladung	Programmphasen Optionen
P1ECO 1)	Normal ver-schmutztGeschirr und Be-steck	VorspülenHauptspülgang 50 °CSpülgängeTrocknen	XtraDry
P2AUTO 2)	AlleGeschirr, Be-steck, Töpfe und Pfannen	VorspülenHauptspülgang von 45°C bis 70 °CSpülgängeTrocknen	XtraDry
P33)	Stark ver-schmutztGeschirr, Be-steck, Töpfe und Pfannen	VorspülenHauptspülgang 70 °CSpülgängeTrocknen	XtraDry
P4 • Normal oderY	leicht ver-schmutztEmpfindliches Geschirr und Gläser	Hauptspülgang 45 °CSpülgängeTrocknen	XtraDry
P5(4)	Vor kurzem be-nutztes GeschirrGeschirr und Be-steck	Hauptspülgang 60 °CSpülgänge	XtraDry

1) Dieses Programm gewährleistet den wirtschaftlichsten Wasser- und Energieverbrauch für normal verschmutztes Geschirr und Besteck. (Dies ist das Standardprogramm für Prüfinstitute.)

2) Das Gerät erkennt den Verschmutzungsgrad und die Anzahl der Geschirrteile in den Körben. Es stellt dann automatisch die Wassertemperatur und -menge, den Energieverbrauch und die Programmdauer ein.

3) Dieses Programm enthält eine Spülphase mit hoher Temperatur, um hygienischere Spülergebnisse zu liefern. Während der Spülphase wird die Temperatur für mindestens 10 Minuten auf 70 °C gehalten.

4) Mit diesem Programm können Sie vor kurzem benutztes Geschirr spülen. Sie erhalten gute Spülergebnisse in kurzer Zeit.

VERBRAUCHSWERTE

Programm1)	Wasser(I)	Energieverbrauch(kWh)	Dauer(Min.)
P1 10.2 0.932 225ECO
P2 7 - 14 0.6 - 1.6 40 AUTO	- 160
P3 12.5 - 14.5 1.4 - 1.8	169 - 179
P4 12 - 14 0.7 - 0.9 75	- 85
P5 10 0.9 30

1) Druck und Temperatur des Wassers, die Schwankungen in der Stromversorgung, die ausgewählten Optionen und die Geschirrmenge können die Werte verändern.

INFORMATIONEN FÜR PRÜFINSTITUTE

Möchten Sie Informationen zum Leistungstest erhalten, schicken Sie eine E-Mail an:

[e-mail]

Notieren Sie die Produktnummer (PNC), die Sie auf dem Typenschild finden.

EINSTELLUNGEN

PROGRAMMWAHLMODUS UND BENUTZERMODUS

Wenn sich das Gerät im Programmwahlmodus befindet, kann ein Programm eingestellt und der Benutzermodus aufgerufen werden.

Im Benutzermodus können folgende Einstellungen geändert werden:

- Die Stufe des Wasserenthärters gemäß der Wasserhärte.

- Ein- oder Ausschalten des Klarspülmittel-Dosierers.

Diese Einstellungen bleiben gespeichert, bis sie von Ihnen wieder geändert werden.

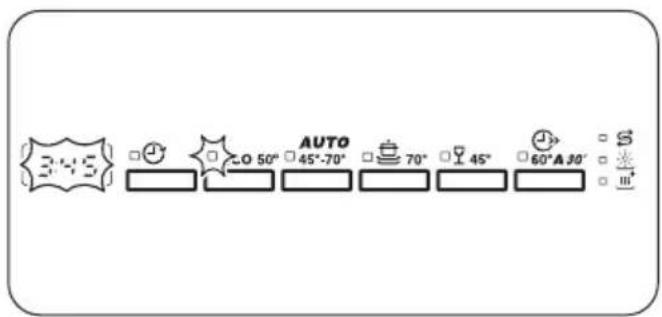

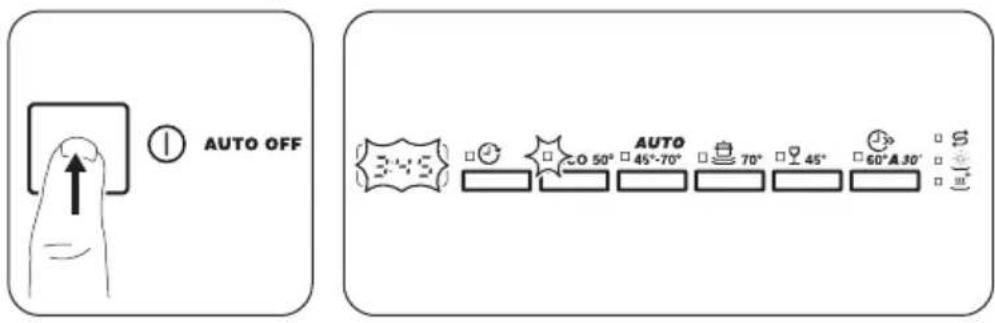

Einstellen des Programmwahlmodus

Das Gerät befindet sich im Programmwahlmodus, wenn die Programmkontrolllampe leuchtet und das Display die Programmdauer anzeigt.

Wenn sich das Gerät im Programmwahlmodus befindet, kann ein Programm eingestellt und der Benutzermodus aufgerufen werden.

Zeigt das Bedienfeld dies nicht an, aktivieren Sie die Funktion „Abbruch“.

Funktion Cancel

AUTO ECO 50° 45°-70° 70° 45° 60°A 30°

3:45 O 50° AUTO 45°-70° 70° 45° 60°A 30°

Halten Sie und gleichzeitig gedrückt, bis sich das Gerät im Programmwahlmodus befindet.

Mit dieser Funktion können Sie das laufende Programm oder die Zeitvorwahl abbrechen.

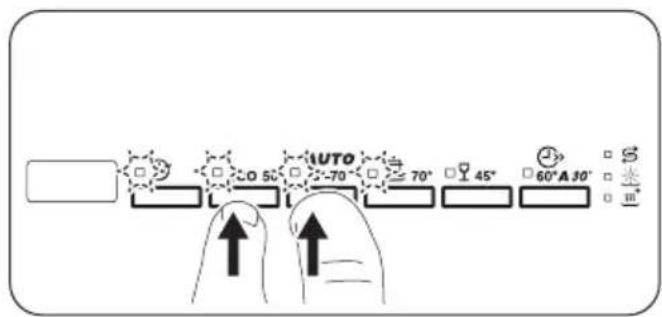

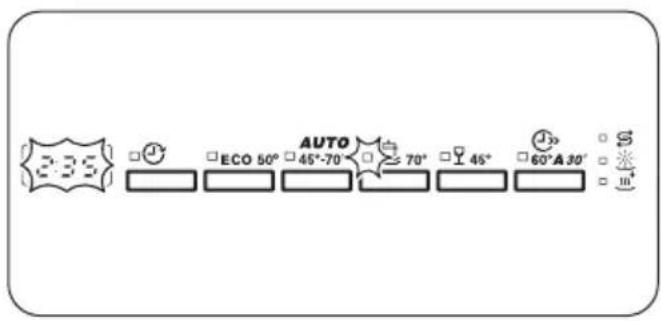

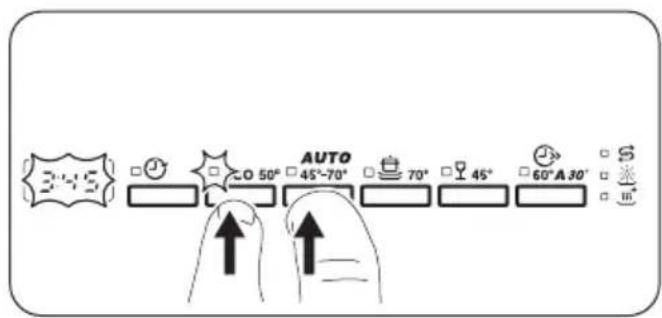

Benutzermodus

3:45 O 50° AUTO 45°-70° 70° 45° 60°A 30°

0 50 AUTO -70 70° 45° 60°A 30° m

Halten Sie und gleichzeitig gedrückt, bis die Kontrolllampen,, AUTO und blinken und nichts mehr im Display angezeigt wird.

ECO

WASSERENTHÄRTER

Der Wasserenthärter entfernt Mineralien aus dem Spülwasser, die sich nachteilig auf die Spülergebnisse und das Gerät auswirken könnten.

Je höher der Mineralgehalt ist, um so härter ist das Wasser. Die Wasserhärte wird in gleichwertigen Einheiten gemessen.

Der Enthärter muss entsprechend der Wasserhärte in Ihrem Gebiet eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Wasserhärte in Ihrem Gebiet informieren. Der Wasserenthärter

muss unbedingt auf die richtige Stufe eingestellt werden, um gute Spülergebnisse zu garantieren.

Wasserhärte

Deutsche Wasser-härtegrade (°dH)	Französische Wasserhärtegrade (°fH)	mmol/l	Clarke Wasserhärtegrade	Einstellung für den Wasserenthärter
47 - 50 84 -	90 8.4 - 9.0 58 - 63	10
43 - 46 76 -	83 7.6 - 8.3 53 - 57	9
37 - 42 65 -	75 6.5 - 7.5 46 - 52	8
29 - 36 51 -	64 5.1 - 6.4 36 - 45	7
23 - 28 40 -	50 4.0 - 5.0 28 - 35	6
19 - 22 33 -	39 3.3 - 3.9 23 - 27			5^1)
15 - 18 26 -	32 2.6 - 3.2 18 - 22	4
11 - 14 19 -	25 1.9 - 2.5 13 - 17	3
4 - 10 7 - 18	0.7 - 1.8 5 - 12	2
<4 <7 <0.7 < 5				1^2)

1) Werkseitige Einstellung.

2) Verwenden Sie kein Salz bei diesen Werten.

Wenn Sie Multi-Reinigungtabletten verwenden, die Salz enthalten und die Wasserhärte in Ihrem Gebiet unter 21°dH ist, können Sie die niedrigste Wasserenthärterstufe einstellen. Auf diese Weise wird die Salznachfüllanzeige ausgeschaltet.

Benutzen Sie ein herkömmliches Reinigungsmittel oder Multi-

Reinigungstabletten ohne Salz, stellen Sie die korrekte Wasserenthärterstufe ein, damit die Salznachfüllanzeige nicht ausgeschaltet wird.

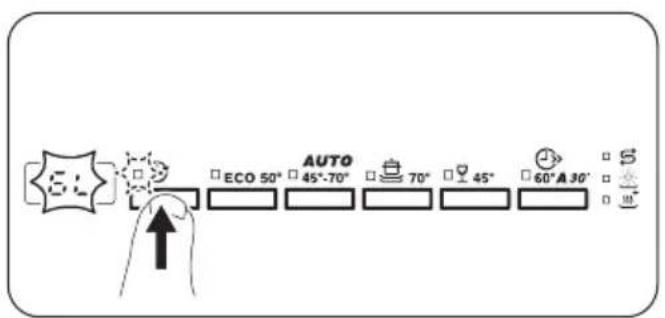

Einstellen des Wasserenthärters

ECO 50° AUTO 45°-70° 70° 45° 60°A 30°

ECO 50° AUTO 45°-70° 70° 45° 60°A 30°

Wenn sich das Gerät im Benutzermodus befindet:

1. Drücken Sie .

• Die Kontrolllampen, ECO AUTO und erlöschen.

• Die Kontrolllampe blinkt weiter.

- Im Display wird die aktuelle Einstellung angezeigt: Z.B. 51 Stufe 5.

1. Drücken Sie ⏻ zum Ändern der Einstellung. Mit jedem Tastendruck erhöht sich die Stufe. Nach Stufe 10 beginnen Sie wieder mit Stufe 1.
2. Drücken Sie die Taste „Ein/Aus“ zur Bestätigung der Einstellung.

KLARSPÜLMITTEL-DOSIERER

Das Klarspülmittel ermöglicht das Trocknen des Geschirrs ohne Streifen und Flecken.

Das Klarspülmittel wird automatisch während der heißen Spülphasen abgegeben.

Sie können die Zugabemenge für Klarspülmittel zwischen Stufe 1 (Mindestmenge) und Stufe 6

(Höchstmenge) einstellen. Bei Stufe 0 wird der Klarspülmittel-Dosierer ausgeschaltet und es wird kein Klarspülmittel zugegeben.

Werkseitige Einstellung: Stufe 4.

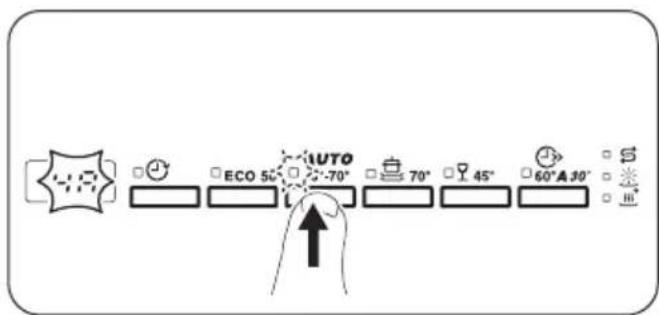

Einstellen der Zugabemenge für Klarspülmittel

AUTO ECO 50° 70° 70° 45° 60°A,30°

ECO 50° AUTO -70° 70° 45° 60° A 30°

Wenn sich das Gerät im Benutzermodus befindet:

1. Drücken Sie . AUTO

- Die Kontrolllampen, und erlöchen.

• Die Kontrolllampe blink weiter.

- Im Display wird die aktuelle Einstellung angezeigt: Z. B. =1Stufe 4.

1. Drücken Sie zum ändern der Einstellung.
2. Drücken Sie die Taste Ein/Aus zur Bestätigung der Einstellung.

KLARSPÜLNACHFÜLLANZEIGE

Ist das Klarspülmittelfach leer, wird die Klarspülnachfüllanzeige eingeschaltet und weist darauf hin, dass Klarspülmittel nachgefüllt werden sollte. Wenn Sie Multi-Reinigungstabletten verwenden, die Klarspülmittel enthalten, und mit dem Trocknungsergebnis zufrieden sind, können Sie die Klarspülnachfüllanzeige ausschalten. Wir

empfehlen jedoch, zur Optimierung der Trocknungsleistung stets Klarspülmittel zu verwenden.

Verwenden Sie die üblichen Multi-Reinigungstabletten ohne Klarspülmittel, schalten Sie die Klarspülnachfüllanzeige ein.

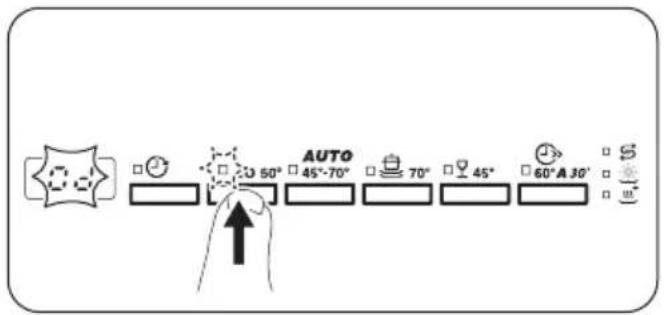

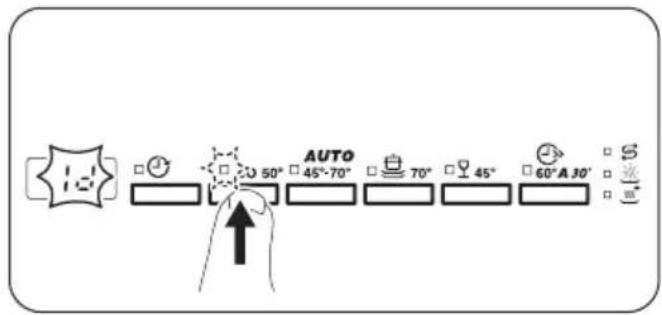

Ausschalten des Klarspülmittel-Dosierers

AUTO 50° 45°-70° 70° 45° 60°A 30°

AUTO 30° 50° 45°-70° 70° 45° 60°A 30°

Wenn sich das Gerät im Benutzermodus befindet:

1. Drücken Sie .ECO

• Die Kontrolllampen, 📊 AUTO und erloschen.
• Die Kontrolllampe bunkt weiter.
- Im Display wird die aktuelle Einstellung angezeigt: ≠ KIarspülmittel-Dosierer eingeschaltet (Werkseinstellung).

1. Drücken Sie ECO zum Ändern der Einstellung. O=Klarspülmittel-Dosierer abgeschaltet.
2. Drücken Sie die Taste Ein/Aus zur Bestätigung der Einstellung.

SIGNALTÖNE

Bei einer Störung des Geräts ertönen akustische Signale. Es ist nicht möglich, diese Signaltöne auszuschalten.

Es ertönt auch ein Signalton, wenn das Programm beendet ist. Standardmäßig ist dieser Signalton

ausgeschaltet, es ist jedoch möglich, ihn einzuschalten.

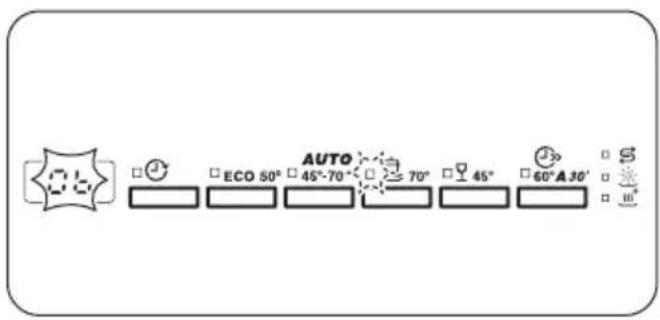

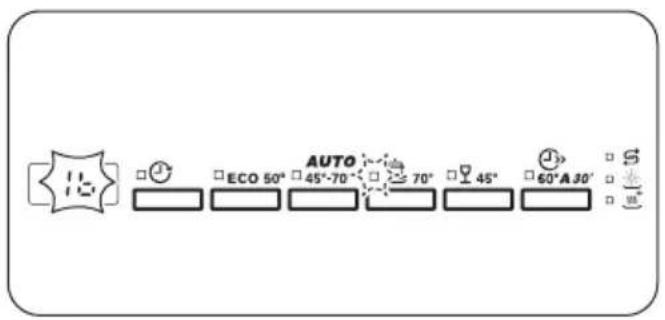

Einschalten des akustischen Signals für das Programmende

AUTO ECO 50° 45°-70° 70° 45° 60°A30'

15 ECO 50° 45°-70° AUTO 70° 45° 60°A30°

Standardmäßig ist dieser Signalton ausgeschaltet, es ist jedoch möglich, ihn einzuschalten. Wenn sich das Gerät im Benutzermodus befindet:

1. Drücken Sie .

• Die Kontrolllampen, und erlöschen.
• Die Kontrolllampe blinkt weiter.
- Im Display wird die aktuelle Einstellung angezeigt:

• Signalton ist ausgeschaltet.

• 16 Signalton ist eingeschaltet.

• Drücken Sie zum Ändern der Einstellung.

• Drücken Sie die Taste „Ein/Aus“ zur Bestätigung der Einstellung.

Sie müssen die gewünschten Optionen vor dem Programmstart einschalten.

Es ist nicht möglich, Optionen während eines laufenden Programms ein- oder auszuschalten.

Nicht alle Optionen lassen sich miteinander kombinieren. Wenn Sie Optionen einschaltet haben, die nicht miteinander kombinierbar sind, schaltet das Gerät automatisch eine oder mehrere von ihnen aus. Es leuchten dann nur die Anzeigen der noch eingeschalteten Optionen.

XTRADRY

Schalten Sie diese Option ein, wenn Sie die Trockenleistung erhöhen möchten. Diese Option

kann sich auf die Dauer einiger Programme, den Wasserverbrauch und die Temperatur des letzten Spülgans auswirken.

Die Option XtraDry bleibt nicht permanent eingeschaltet, sondern muss mit jedem Programm erneut ausgewählt werden.

So schalten Sie XtraDry ein

Halten Sie und gleichzeitig gedrückt, bis die Kontrolllampe aufleuchtet.

Ist die Option nicht mit dem Programm kombinierbar, leuchtet die entsprechende Kontrolllampe nicht oder sie blinkt ein paar Sekunden schnell und erlischt dann. Das Display zeigt die aktualisierte Programmdauer an.

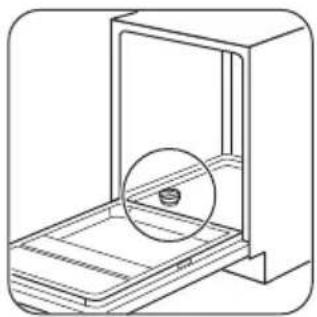

VOR DER ERSTEN INBETRIEBNAHME

1. Prüfen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht. Wenn nicht, stellen Sie die Wasserenthärterstufe ein.

2. Füllen Sie den Salzbehälter.

3. Füllen Sie den Klarspülmittel-Dosierer.
4. Öffnen Sie den Wasserhahn.
5. Starten Sie ein Programm, um Fertigungsrückstände, die sich möglicherweise noch im Gerät befinden können, zu beseitigen.

Verwenden Sie kein Reinigungsmittel und beladen Sie die Körbe nicht.

Wenn Sie ein Programm starten, kann es bis zu 5 Minuten dauern das Filterharz des Wasserenthärters zu regenerieren. Das Gerät scheint nicht zu arbeiten. Die Spülphase startet erst nach Abschluss dieses Vorgangs. Dieser Vorgang wird regelmäßig wiederholt.

EINFÜLLEN VON SALZ

Gießen Sie vor der ersten Inbetriebnahme einen Liter Wasser in den Salzbehälter. Beim Befüllen des Salzbehälters können Wasser und Salz austreten. Korrosionsgefahr. Starten Sie ein Programm, nachdem Sie den Salzbehälter befüllt haben, um die Korrosion zu vermeiden.

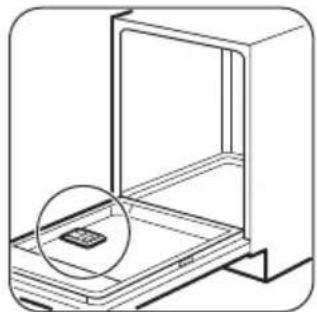

EINFÜLLEN VON KLARSPÜLMITTEL

Klarspülmittel ermöglichen das Trocknen des Geschirrs ohne Streifen und Flecken. Es wird automatisch während der heißen Spülphasen abgegeben.

• Füllen Sie den Dosierer mit Klarspülmittel bis zur Marke „MAX“.
• Wischen Sie verschüttetes Klarspülmittel mit einem saugfähigen Tuch auf, um zu große Schaumbildung zu vermeiden.
• Füllen Sie den Klarspülmittel-Dosierer auf, wenn die Füllstandsanzeige für den Klarspüler (A) durchsichtig wird.

TÄGLICHER GEBRAUCH

1. Öffnen Sie den Wasserhahn.
2. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.

Stellen Sie sicher, dass sich das Gerät im Programmwahlmodus befindet.

• Füllen Sie den Salzbehälter auf, wenn die Kontrolllampe Salz leuchtet.
• Leuchtet die Kontrolllampe Klarspülmittel, füllen Sie den Klarspülmittel-Dosierer.

- Stellen Sie sicher, dass der Klarspülmittel-Dosierer gefüllt ist.

1. Beladen Sie die Körbe.
2. Füllen Sie Reinigungsmittel ein.
3. Stellen Sie je nach Beladung und Verschmutzungsgrad das passende Programm ein.

EINFÜLLEN VON REINIGUNGSMITTEL

Wenn das Programm einen Vorspülgang hat, schütten Sie eine kleine Menge Reinigungsmittel auf die Innenseite der Gerätetür.

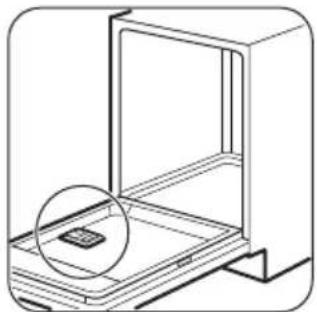

EINLEGEN VON MULTI-REINIGUNGSTABLETTEN

• Lassen Sie Salzbehälter und Klarspülmittel-Dosierer leer.
• Stellen Sie den Wasserenthärter auf die niedrigste Stufe ein.
• Stellen Sie den Klarspülmittel-Dosierer auf die niedrigste Einstellung.

FUNKTION AUTO OFF

Mit dieser Funktion wird der Energieverbrauch gesenkt, da sich das Gerät automatisch ausschaltet, wenn es nicht in Betrieb ist.

Die Funktion schaltet sich in folgenden Fällen ein:

• 5 Minuten nach Programmende.
• Nach 5 Minuten, wenn das Programm nicht gestartet wurde.

STARTEN EINES PROGRAMMS

AUTO OFF

2:35 ECO 50° 45°-70° AUTO 70° 45° 60°A 30°

1. Lassen Sie die Gerätetür einen Spaltbreit offen.
2. Drücken Sie die Taste „Ein/Aus“, um das Gerät einzuschalten. Stellen Sie sicher, dass sich das Gerät im Programmwahlmodus befindet.

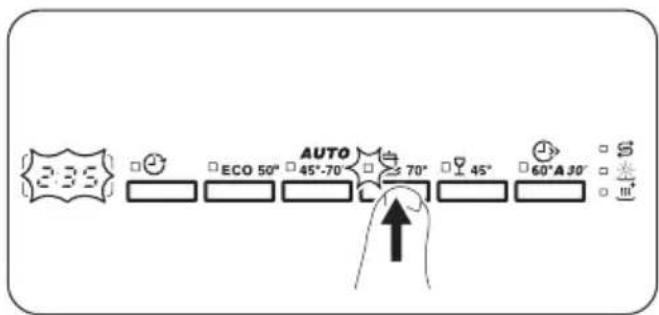

3. Drücken Sie die Programmwahltaste, bis die Kontrolllampe des gewünschten Programms leuchtet. Im Display wird die Programmdauer angezeigt.
4. Stellen Sie die verfügbaren Optionen ein.

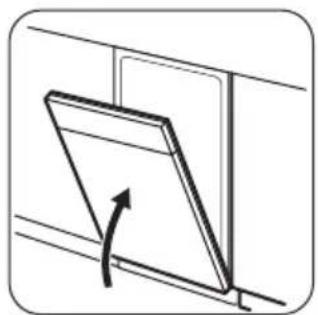

5. Schließen Sie die Gerätetür, um das Programm zu starten.

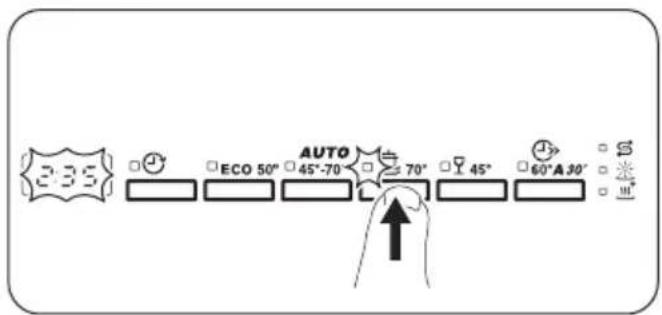

OPTION „DELAY“

2:35 ECO 50° 45°-70 AUTO 70° 45° 60°A 30°

BCO 50° AUTO 45°-70° 70° 45° 60°A 90° max.

1. Wählen Sie das Programm.

2. Drücken Sie 📍 wiederholt, bis im Display die gewünschte Zeitvorwahl angezeigt wird (zwischen 1 und 24 Stunden).

3. Schließen Sie die Gerätetür, um den Countdown zu starten.

Nach Ablauf der Zeitvorwahl wird das Programm gestartet.

ÖFFNEN DER TÜR WÄHREND EINES LAUFENDEN PROGRAMMS

Wenn Sie die Tür während eines laufenden Programms öffnen, stoppt das Gerät. Dies kann sich auf den Energieverbrauch und die Programmdauer auswirken. Wenn Sie die Tür wieder schließen, läuft das Programm ab dem Zeitpunkt der Unterbrechung weiter.

Wenn die Tür während der Trockenphase länger als 30 Sekunden geöffnet wird, wird das laufende Programm beendet.

Halten Sie ECO und gleichzeitig gedrückt, bis sich das Gerät im Programmwahlmodus befindet.

BEENDEN DES PROGRAMMS

Halten Sie und gleichzeitig gedrückt, bis sich das Gerät im Programmwahlmodus befindet.

Bevor Sie ein neues Programm starten, stellen Sie sicher, dass der Reinigungsmittelbehälter gefüllt ist.

ABBRECHEN EINER EINGESTELLTEN ZEITVORWAHL WÄHREND DES COUNTDOWNS

Wenn Sie die eingestellte Zeitvorwahl abbrechen, müssen das Programm und die Optionen erneut eingestellt werden.

PROGRAMMENDE

Wenn das Programm beendet ist und Sie die Tür öffnen, schaltet sich das Gerät automatisch aus. Schließen Sie den Wasserhahn.

TIPPS UND HINWEISE

ALLGEMEINES

Die folgenden Hinweise stellen optimale Reinigungs- und Trocknungsergebnisse im täglichen Gebrauch sicher, und tragen auch zum Umweltschutz bei.

• Schütten Sie größere Lebensmittelreste auf dem Geschirr in den Abfallbehälter.
• Spülen Sie das Geschirr nicht von Hand vor. Verwenden Sie bei Bedarf das Vorspülprogramm (wenn verfügbar) oder wählen Sie ein Programm mit Vorspülgang.

• Nutzen Sie die Körbe immer ganz aus.

• Wenn Sie das Gerät beladen, achten Sie darauf, dass das Geschirr komplett von dem Wasser aus den Sprüharmdüsen erreicht und gespült wird. Achten Sie darauf, dass das Geschirr sich weder berührt noch von anderem Geschirr verdeckt wird.

• Sie können Geschirrspülreiniger, Klarspüler und Salz separat oder Kombi-Reinigungstabletten (z.B. „3in1“, „4in1“, „All-in-1“) verwenden. Befolgen Sie die Anweisungen auf der Verpackung.
• Stellen Sie je nach Beladung und Verschmutzungsgrad das passende Programm

ein. Mit dem Programm ECO erhalten Sie den wirtschaftlichsten Energie- und Wasserverbrauch für Geschirr und Besteck mit normaler Verschmutzung.

GEBRAUCH VON SALZ, KLARSPÜL- UND REINIGUNGSMITTEL

• Verwenden Sie nur Salz, Klarspülmittel und Reinigungsmittel für Geschirrspüler. Andere Produkte können das Gerät beschädigen.
• Multi-Reinigungstabletten werden üblicherweise in Bereichen mit einer Wasserhärte von bis zu 21 °dH verwendet. In Bereichen, in denen diese Grenze überschritten wird, müssen zusätzlich zu den Multi-Reinigungstabletten Klarspülmittel und Salz verwendet werden. Wir empfehlen jedoch in Bereichen mit hartem und sehr hartem Wasser Reinigungsmittel ohne Zusätze (Pulver, Gel oder Tabs ohne Zusätze), Klarspülmittel und Salz getrennt zu verwenden, um optimale Reinigungs- und Trocknungsergebnisse zu erzielen.
• Geschirrspüler-Tabs lösen sich bei kurzen Programmen nicht vollständig auf. Wir empfehlen, die Tabletten nur mit langen Programmen zu verwenden, damit keine Reinigungsmittel-Rückstände auf dem Geschirr zurückbleiben.
• Verwenden Sie nicht mehr als die angegebene Reinigungsmittelmenge. Siehe hierzu die Angaben auf der Reinigungsmittelverpackung.

WAS TUN, WENN SIE KEINE MULTI- REINIGUNGSTABLETTEN MEHR VERWENDEN MÖCHTEN

Vorgehensweise, um zurück zur separaten Verwendung von Reinigungsmittel, Salz und Klarspülmittel zu kehren:

1. Stellen Sie die höchste Wasserenthärterstufe ein.
2. Stellen Sie sicher, dass der Salzbehälter und der Klarspülmittel-Dosierer gefüllt sind.
3. Starten Sie das kürzeste Programm mit einer Spülphase. Verwenden Sie kein Reinigungsmittel und beladen Sie die Körbe nicht.
4. Stellen Sie den Wasserenthärter nach Ablauf des Programms auf die Wasserhärte in Ihrer Region ein.
5. Stellen Sie die Menge des Klarspülmittels ein.
6. Schalten Sie den Klarspülmittel-Dosierer ein.

BELADEN DER KÖRBE

• Spülen Sie im Gerät nur spülmaschinenfestes Geschirr.
• Spülen Sie im Gerät keine Geschirrteile aus Holz, Horn, Aluminium, Zinn oder Kupfer.
• Spülen Sie in diesem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).
• Schütten Sie größere Lebensmittelreste auf dem Geschirr in den Abfallbehälter.
• Weichen Sie eingebrannte Essensreste ein.
• Ordnen Sie hohle Gefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.
• Achten Sie darauf, dass Gläser einander nicht berühren.
• Ordnen Sie Besteck und kleine Gegenstände in den Besteckkorb ein.
• Ordnen Sie leichte Gegenstände im Oberkorb an. Achten Sie darauf, dass diese nicht verrutschen können.
• Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein Programm starten.

VOR DEM STARTEN EINES PROGRAMMS

Kontrollieren Sie folgende Punkte:

• Die Filter sind sauber und ordnungsgemäß eingesetzt.
• Der Deckel des Salzbehälters ist fest geschlossen.
• Die Sprüharme sind nicht verstopft.
• Geschirrspülsalz und Klarspülmittel sind vorhanden (außer Sie verwenden Multi-Reinigungstabletten).
• Die Geschirrteile sind richtig in den Körben angeordnet.
• Das Programm eignet sich für die Beladung und den Verschmutzungsgrad.
• Die Reinigungsmittelmenge stimmt.

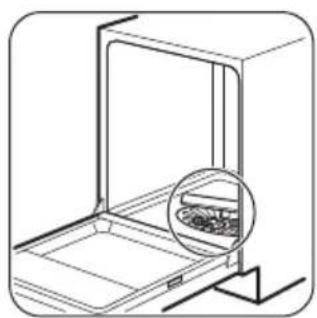

ENTLADEN DER KÖRBE

1. Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist stoßempfindlich.
2. Entladen Sie zuerst den Unter- und dann den Oberkorb.

Am Programmende kann sich noch Wasser an den Seitenwänden und der Gerätetür befinden.

WARNUNG! Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

Verschmutzte Filter und verstopfte Sprüharme beeinträchtigen das Spülergebnis. Prüfen Sie die Filter regelmäßig und reinigen Sie diese, falls nötig.

REINIGEN DER FILTER

- Achten Sie darauf, dass sich keine Lebensmittelreste oder Verschmutzungen in oder um den Rand der Wanne befinden.

- Setzen Sie den flachen Filter (C) wieder ein. Stellen Sie sicher, dass er korrekt unter den beiden Führungen eingesetzt wurde.

- Bauen Sie die Filter (A) und (B) wieder zusammen.

- Setzen Sie den Filter (A) in den flachen Filter (C) ein. Drehen Sie ihn nach rechts, bis er einrastet.

Eine falsche Anordnung der Filter führt zu schlechten Spülergebnissen und kann das Gerät beschädigen.

REINIGEN DER SPRÜHARME

Bauen Sie die Sprüharme nicht aus. Falls die Löcher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem dünnen spitzen Gegenstand.

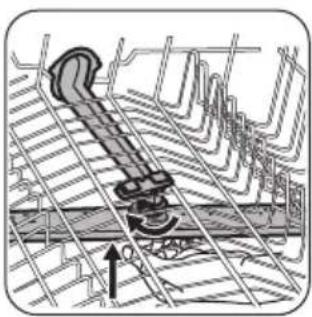

REINIGEN DES OBEREN SPRÜHARMS

Wir empfehlen den oberen Sprüharm regelmäßig zu reinigen, um zu verhindern, dass Verunreinigungen die Löcher verstopfen.

Verstopfte Löcher können die Ursache für nicht zufriedenstellende Spülergebnisse sein.

• Ziehen Sie den Oberkorb bis zum Anschlag heraus.
• Um den Sprüharm vom Korb zu lösen, drücken Sie den Sprüharm nach oben in Richtung des unteren Pfeils und drehen Sie ihn gleichzeitig im Uhrzeigersinn.
• Reinigen Sie den Sprüharm unter fließendem Wasser. Entfernen Sie Verunreinigungen aus den Öffnungen des Sprührarms mit einem spitzen Gegenstand, z.B. einem Zahnstocher.
• Um den Sprüharm wieder am Korb einzurasten, drücken Sie den Sprüharm nach oben in Richtung des unteren Pfeils und drehen Sie ihn gleichzeitig entgegen dem Uhrzeigersinn, bis er einrastet.

REINIGEN DER AUSSENSEITEN

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch.
• Verwenden Sie ausschließlich Neutralreiniger.
• Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen oder Lösungsmittel.

REINIGUNG DES GERÄTEINNENRAUMS

• Reinigen Sie das Gerät und die Gummidichtung der Tür sorgfältig mit einem weichen, feuchten Tuch.
• Wenn Sie regelmäßig Kurzprogramme verwenden, können diese zu Fett- und

Kalkablagerungen im Gerät führen. Um dieses zu vermeiden, wird empfohlen, mindestens zweimal im Monat Programme mit langer Laufzeit zu verwenden.

- Um die Leistungsfähigkeit des Geräts zu erhalten, wird empfohlen einmal im Monat ein spezielles Reinigungsmittel für Geschirrspüler zu verwenden. Befolgen Sie sorgfältig die Anweisungen auf der Reinigungsmittelverpackung.

FEHLERSUCHE

Das Gerät startet nicht oder bleibt während des Betriebs stehen. Prüfen Sie, bevor Sie sich an einen autorisierten Kundendienst wenden, ob Sie die Störung anhand der in der Tabelle enthaltenen Hinweise selbst beheben können.

WARNUNG! Nicht ordnungsgemäße Reparaturen stellen ein Sicherheitsrisiko für den Benutzer dar. Die Reparaturarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden.

Bei manchen Störungen zeigt das Display einen Alarmcode an.

Die meisten Störungen, die auftreten, können behoben werden, ohne dass der autorisierte Kundendienst gerufen werden muss.

Problem und Alarmcode Mögliche Ursachen und Abhilfe
Das Gerät lässt sich nicht einschalten.	Vergewissern Sie sich, dass der Netzstecker in die Netzsteck-dose eingesteckt ist.Vergewissern Sie sich, dass im Sicherungskasten keine Sicherung ausgelöst hat.
Das Programm startet nicht.	Vergewissern Sie sich, dass die Tür geschlossen ist.Wenn die Zeitvorwahl eingestellt ist, brechen Sie diese ab,oder warten Sie, bis sie abgelaufen ist.Das Gerät regeneriert das Filterharz des Wasserenthärters.Dieser Vorgang dauert ca. 5 Minuten.
Es läuft kein Wasser in das Gerät.Im Display erscheint110	Vergewissern Sie sich, dass der Wasserzulauf geöffnet ist.Vergewissern Sie sich, dass der Wasserdruck der Wasserversorgung nicht zu niedrig ist. Diese Information erhalten Sie von Ihrem Wasserversorger.Vergewissern Sie sich, dass der Wasserzulauf nicht verstopft ist.Vergewissern Sie sich, dass der Filter im Zulaufschlauch nicht verstopft ist.Vergewissern Sie sich, dass der Zulaufschlauch nicht geknickt oder zu stark gekrümmt ist.
Das Gerät pumpt das Wasser nicht ab.Im Display erscheint20	Vergewissern Sie sich, dass der Siphon nicht verstopft ist.Vergewissern Sie sich, dass der Filter im Ablaufschlauch nicht verstopft ist.Vergewissern Sie sich, dass das interne Filtersystem nicht verstopft ist.Vergewissern Sie sich, dass der Ablaufschlauch nicht geknickt oder zu stark gekrümmt ist.
Das Wasserauslauf-Schutz-system ist eingeschaltet.Im Display erscheint30	Drehen Sie den Wasserhahn zu und wenden Sie sich an einen autorisierten Kundendienst.
Während des Betriebs stoppt das Gerät und läuft wieder an (mehrmals).	Das ist normal. So werden optimale Reinigungsergebnisse erzielt und Strom gespart.
Das Programm dauert zu lang.	Wenn die Zeitvorwahl eingestellt ist, brechen Sie diese ab oder warten Sie, bis sie abgelaufen ist.
Die verbleibende Zeit im Display erhöht sich und springt bis kurz vor die Programmen-de-Zeit.	Dies ist keine Störung. Das Gerät arbeitet ordnungsgemäß.
Aus der Gerätetür tritt ein wenig Wasser aus.	Das Gerät steht nicht waagrecht. Schrauben Sie die Schraub-füße weiter hinein oder weiter heraus (falls vorhanden).Die Gerätetür ist nicht mittig zur Wanne positioniert. Stellen Sie den hinteren Fuß ein (sofern vorhanden).
Die Gerätetür ist schwer zu schließen.	Das Gerät steht nicht waagrecht. Schrauben Sie die Schraub-füße weiter hinein oder weiter heraus (falls vorhanden).Teile des Geschirrs ragen aus den Körben heraus.
Klappernde/schlagende Geräusche aus dem Geräteinne-ren.	Das Geschirr ist nicht richtig in den Körben eingeordnet. Siehe Broschüre zum Beladen der Körbe.Achten Sie darauf, dass sich die Sprüharme frei drehen können.
Das Gerät löst die Sicherung aus.	Die abgesicherte Stromstärke reicht nicht für den gleichzeitigen Betrieb aller eingeschalteten Geräte. Überprüfen Sie, für welche Stromstärke die Steckdose bzw. der Stromzähler zugelassen ist, und schalten Sie eines der eingeschalteten Geräte aus.Ein Fehler in der Elektrik des Geräts. Wenden Sie sich an den autorisierten Kundendienst.

Siehe „Vor der ersten Inbetriebnahme“, „Täglicher Gebrauch“ oder „Tipps und Hinweise“ bezüglich anderer möglicher Ursachen.

wenden Sie sich an einen autorisierten Kundendienst. Wenden Sie sich an einen autorisierten Kundendienst, wenn Alarmcodes angezeigt werden, die nicht in der Tabelle angegeben sind.

Schalten Sie nach der Überprüfung das Gerät aus und wieder ein. Tritt das Problem erneut auf,

DIE SPÜL- UND TROCKNUNGSERGEBNISSE SIND NICHT ZUFRIEDENSTELLEND

Störung Mögliche Ursache und Abhilfe
Nicht zufriedenstellende Spülergebnisse.	Siehe „Täglicher Gebrauch“, „Tipps und Hinweise“ sowie die Broschüre zum Beladen der Körbe.Nutzen Sie intensivere Spülprogramme.Reinigen Sie die Austrittsdüsen der Sprüharme und die Sie-be. Siehe Kapitel „Reinigung und Pflege“.
Nicht zufriedenstellende Trock-nungsergebnisse.	Das Geschirr stand zu lange im geschlossenen Gerät.Es ist kein Klarspülmittel vorhanden oder die Klarspülmittel- menge ist nicht ausreichend. Stellen Sie den Klarspülmittel-Dosierer auf eine höhere Einstellung.Kunststoffteile müssen eventuell mit einem Tuch abgetrock-net werden.Schalten Sie die Option XtraDry ein, um die beste Trock-nungsleistung zu erzielen.Wir empfehlen Ihnen stets Klarspülmittel zu verwenden, auch wenn Sie Multi-Reinigungstabletten benutzen.
Weiße Streifen oder blau schim- mernder Belag auf Gläsern und Geschirr.	Die zugegebene Klarspülmittelmenge ist zu hoch. Stellen Sie eine geringere Klarspülmittelmenge ein.Die Reinigungsmittelmenge ist zu hoch.
Wasserflecken und andere Fle-cken auf Gläsern und Geschirr.	Die zugegebene Klarspülmittelmenge ist zu niedrig. Stellen Sie eine höhere Klarspülmittelmenge ein.Die Ursache kann in der Qualität des Klarspülmittels liegen.
Das Geschirr ist nass.▪ Schalten Sie die Option XtraDry ein, um die beste Trocknungsleistung zu erzielen.▪ Das Programm enthält keine Trocknungsphase oder eine Trocknungsphase mit niedriger Temperatur.▪ Der Klarspülmittel-Dosierer ist leer.▪ Die Ursache kann in der Qualität des Klarspülmittels liegen.▪ Die Ursache kann in der Qualität der Multi-Reinigungstabletten liegen. Probieren Sie eine andere Marke aus oder schalten Sie den Klarspülmittel-Dosierer ein und verwenden Sie ihn zusammen mit den Multi-Reinigungstabletten.▪ Lassen Sie die Tür des Geschirrspülers einen Spaltbreit offen stehen, bevor Sie das Geschirr entnehmen.
Der Geräteinnenraum ist nass.▪ Dies ist keine Gerätestörung. Die Ursache ist die Luftfeuchtigkeit, die an den Wänden kondensiert.
Ungewöhnliche Schaumbildung während des Spülgangs.	▪ Verwenden Sie ausschließlich speziell für Geschirrspüler bestimmte Reinigungsmittel.▪ Der Klarspülmittel-Dosierer hat ein Leck. Wenden Sie sich an den autorisierten Kundendienst.
Rostspuren am Besteck.▪ Das Spülwasser enthält zu viel Salz. Siehe „Wasserenthärter“.▪ Silber- und Edelstahlbesteck wurden zusammen eingeordnet. Ordnen Sie nicht Silber- und Edelstahlbesteck zusammen ein.
Am Ende des Programms befinden sich Reinigungsmittelreste im Behälter.	▪ Das Reinigungsmittel-Tab blieb im Behälter stecken und wurde daher nicht vollständig vom Wasser mitgenommen.▪ Das Wasser kann das Reinigungsmittel nicht aus dem Behälter ausspülen. Achten Sie darauf, dass der Sprüharm nicht blockiert oder verstopft ist.▪ Stellen Sie sicher, dass die im Korb eingeordneten Gegenstände ein Öffnen des Reinigungsmittelbehälters nicht verhindern.
Gerüche im Gerät.▪ Siehe „Reinigung des Geräteinnenraums“.
Kalkablagerungen auf dem Geschirr, im Innenraum und auf der Türinnenseite.	▪ Siehe „Wasserenthärter“.
Das Geschirr ist glanzlos, verfärbt sich oder ist angeschlagen.	▪ Achten Sie darauf, dass nur spülmaschinenfestes Geschirr im Gerät gespült wird.▪ Laden und entladen Sie den Korb vorsichtig. Siehe Broschüre zum Beladen der Körbe.▪ Ordnen Sie empfindliche Gegenstände im Oberkorb an.

Siehe „Vor der ersten Inbetriebnahme“, „Täglicher Gebrauch“ oder „Tipps und Hinweise“ bezüglich anderer möglicher Ursachen.

TECHNISCHE DATEN

Abmessungen Breite/Höhe/Tiefe	(mm) 596 / 818-898 / 550
Elektrischer Anschluss 1) Spannung (V) 220 - 240
		Frequenz (Hz) 50
Wasserdruck bar (Mindest- und Höchstwert) 0.5 - 8
		MPa (Mindest- und Höchstwert) 0.05 - 0.8
Wasserversorgung	Kalt- oder Warmwasser 2) max. 60 °C
Fassungsvermögen Maßgedecke	13
Leistungsaufnahme Ein-Zustand (W) 5.0
Leistungsaufnahme Aus-Zustand (W) 0.10

1) Weitere Angaben finden Sie auf dem Typenschild.

2) Wenn Sie Heißwasser mit umweltfreundlichen, alternativen Energiequellen (z. B. Solaranlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

TYPENSCHILD

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

WWW.ZANUSSI.COM/SHOP

E 117906963-A-372015
