Type de produit	Lave-vaisselle encastrable
Marque et modèle	Samsung DW80K5050UW
Capacité de lavage	14 couverts
Dimensions (L x P x H)	604 x 625 x 858 mm (23 3/4 x 24 5/8 x 33 7/8 po)
Poids (déballé)	29 kg (64 lb)
Alimentation électrique	120 V~, 60 Hz, 15 A (circuit dédié)
Puissance nominale (moteur de lavage)	50 W
Puissance nominale (résistance chauffe-eau)	840 W
Pression d'eau requise	20 – 120 psi (140 – 830 kPa)
Programmes de lavage	Auto, Normal, Heavy (Intensif), Express 60
Options disponibles	Hi-Temp Steam Wash, Sanitize, Heated Dry, Delay Start, Control Lock
Température de désinfection (Sanitize)	≥ 69 °C (156 °F)
Type de commande	Tactile (panneau de commande électronique)
Panier supérieur réglable en hauteur	Oui (2 positions, écart de 5 cm)
Paniers à couverts	2 compartiments avec couvercle
Entretien et nettoyage	Nettoyage extérieur au chiffon doux, intérieur avec vinaigre blanc, filtres et gicleurs amovibles
Sécurité enfant (Control Lock)	Oui (appui long 3 s sur Heated Dry)
Vidange de sécurité en cas d'ouverture en cours	Oui (arrêt et vidange automatique)
Garantie (États-Unis et Canada)	1 an pièces et main-d'œuvre
Service client Samsung	1-800-SAMSUNG (726-7864) / www.samsung.com/support

FOIRE AUX QUESTIONS - DW80K5050UW SAMSUNG

Pourquoi mon lave-vaisselle Samsung DW80K5050UW ne démarre-t-il pas ?

Vérifiez que la porte est bien fermée avec le loquet enclenché, qu'un programme est sélectionné, que le câble d'alimentation est branché, que la vanne d'eau est ouverte et que le verrouillage des commandes (Control Lock) n'est pas activé. Réarmez le disjoncteur si nécessaire.

La vaisselle n'est pas propre après un cycle. Que faire ?

Utilisez un programme adapté au degré de salissure, vérifiez que la température de l'eau est d'au moins 49 °C (120 °F), que la pression d'eau est entre 20 et 120 psi, et que le produit de lavage et le liquide de rinçage sont ajoutés. Nettoyez les gicleurs et les filtres si obstrués. Répartissez correctement la vaisselle sans surcharger.

Comment résoudre les mauvaises odeurs dans le lave-vaisselle ?

Effectuez un cycle Normal à vide avec 8 onces (environ 240 ml) de vinaigre blanc dans un verre placé dans le panier inférieur. Lancez un programme Normal sans vaisselle ni produit de lavage. Nettoyez régulièrement les filtres et l'intérieur.

L'eau ne s'évacue pas correctement. Que vérifier ?

Vérifiez que le tuyau d'évacuation n'est pas obstrué ou coudé. Contactez un technicien qualifié pour vérifier la pompe de vidange. Assurez-vous que l'évacuation est libre et que le filtre grossier est propre.

Le lave-vaisselle fait du bruit anormalement. Quelles sont les causes possibles ?

Un bruit peut provenir d'un gicleur heurtant la vaisselle (réorganisez la vaisselle), d'un objet étranger dans la pompe (contactez un technicien), ou d'un lave-vaisselle mal nivelé. Vérifiez la stabilité et répartissez correctement la vaisselle.

Que signifient les codes d'erreur clignotants sur le panneau ?

Les codes indiquent des problèmes comme : absence d'eau (vérifiez le robinet), niveau d'eau incorrect, température non atteinte (résistance défectueuse), fuite d'eau, ou défaillance de thermistance. Consultez la section des codes d'information du manuel. Pour tout code non listé, contactez Samsung au 1-800-SAMSUNG.

Comment nettoyer les filtres du lave-vaisselle ?

Éteignez l'appareil. Tournez l'insert du filtre dans le sens antihoraire pour le dévisser, retirez-le ainsi que le filtre fin. Rincez les filtres sous l'eau courante pour retirer les résidus. Remontez en sens inverse et assurez-vous que l'insert est bien fermé.

Comment activer le verrouillage des commandes (Control Lock) ?

Maintenez enfoncé le bouton Heated Dry (Séchage avec chaleur) pendant 3 secondes. Les touches du panneau se verrouillent pour empêcher toute activation accidentelle par les enfants. Répétez la même action pour déverrouiller.

Quel type de produit de lavage utiliser ?

Utilisez exclusivement un produit de lavage liquide, en poudre ou en gel conçu pour lave-vaisselle. N'utilisez pas de produit à vaisselle manuel car il produit trop de mousse. Ajoutez également un liquide de rinçage pour améliorer le séchage.

Puis-je laver des objets en bois ou en aluminium dans ce lave-vaisselle ?

Non, les objets en bois, aluminium, acrylique, ivoire ou étain risquent d'être endommagés. Lavez-les à la main. Seuls les articles marqués 'lavable au lave-vaisselle' peuvent être placés dans l'appareil.

MODE D'EMPLOI DW80K5050UW SAMSUNG

Lave-vaisselemanuel d'utilisation

un monde de possibités

Nous vous remercions d'avoircision ce produit Samsung.

SAMSUNG

table des matieres

INSTALLATION DU LAVE-VAISSELL

6 Déballage du lave-vaissette
6 Contrôle du contenu
7 Tableau de commande
9 Selecteur de programme
10 Conditions indispensablees à l'installation

UTILISATION DU LAVE-VAISSELL

11 Instructions de base

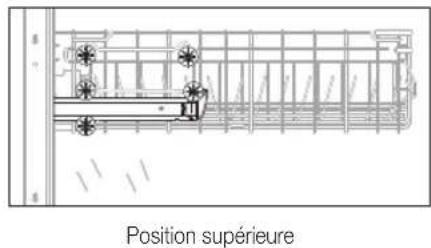

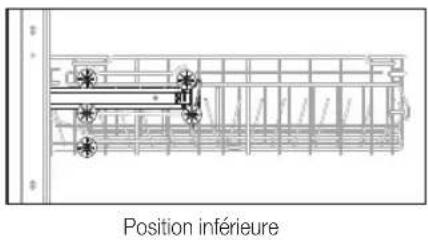

14 Reglage de la hauteur du panier supérieur

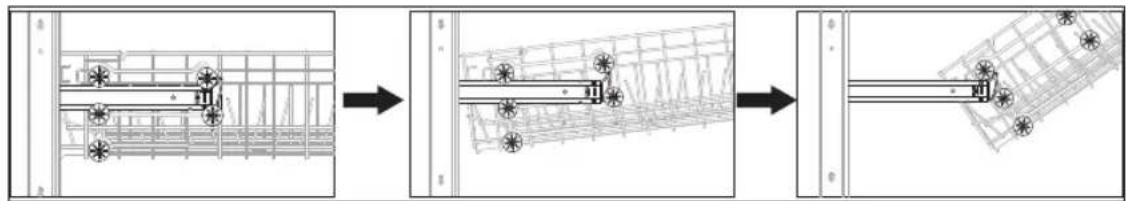

14 Retrait du panier supérieur

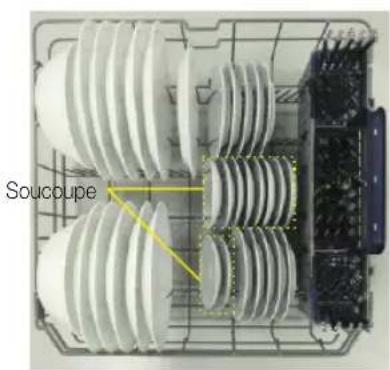

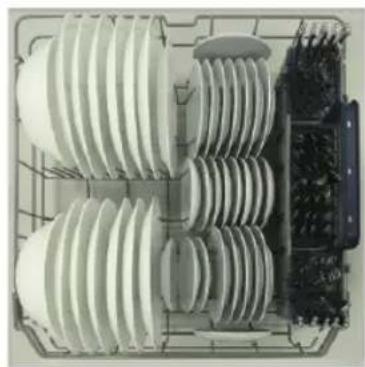

15 Chargement du panier inférieur

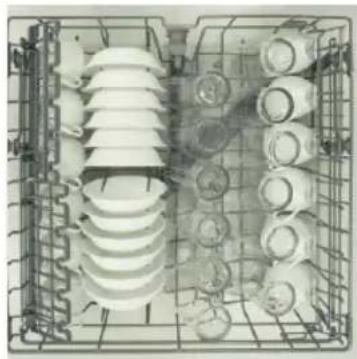

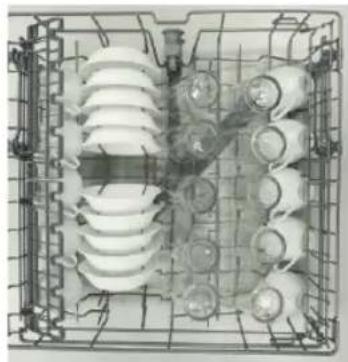

15 Chargement du panier supérieur
16 Utiliser le support de verre

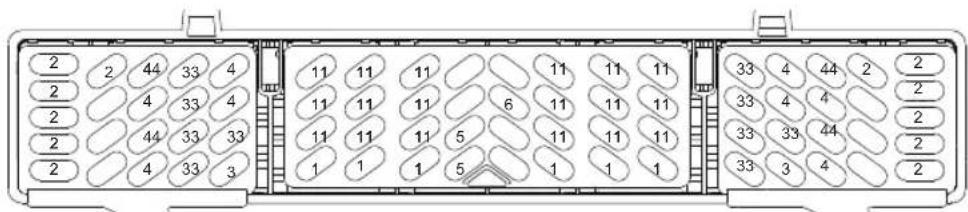

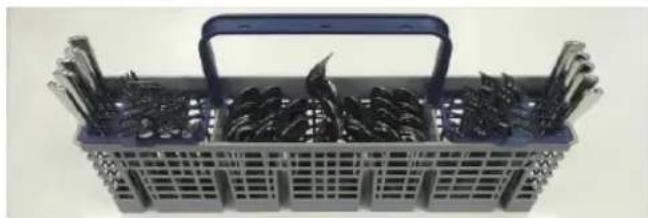

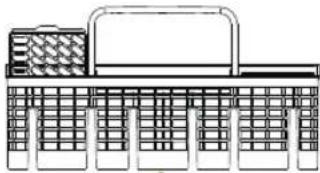

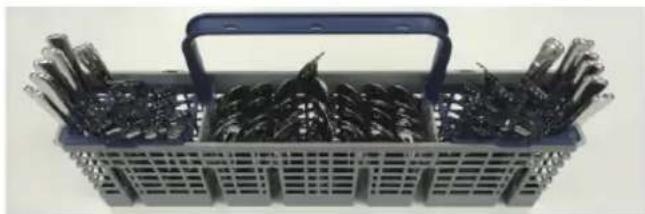

17 Utilisation du panier à couverts
18 Utilisation du produit de lavage

NETTOYAGE ET ENTRETIEN DU LAVEVAISSELLE

19 Nettoyage de la partie extérieure
19 Nettoyage de la partie intérieure
19 Nettoyage des fi Itres (serie DW80K7050)

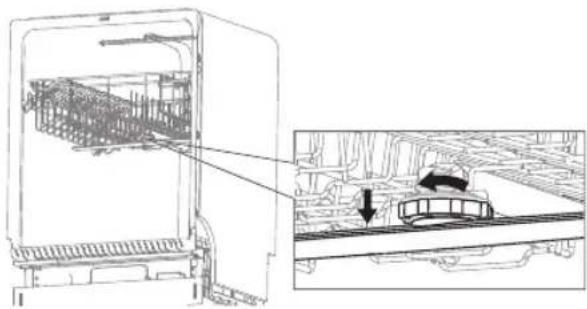

2 Nettoyage des gicleurs
21 Entreposage de votre lave-vaiselle

PROGRAMMES

22 Tableau des programmes

DéPANNAGE

23 Consultez cette rubrique si vous rencontres I'un des problèmes suivants.
26 Codes d'information

ANNEXE

27 Protection de l'environnement
27 Caracteristiques techniques

consignes de sécurité

Félicitations pour votre nouveau lave-vaisselle de marque Samsung. Ce manuel contient des informations importantes sur l'installation, l'utilisation et l'entretien de votre apparéil. Veuillez prendre le temps de dire ce manuel pour profiter pleinement des nombreux avantages et fonctionnalités de votre lave-vaisselle.

CE QUE VOUS DEVEZ SAVOIR SUR LES CONSIGNES DE SECURITE

Les averissements et consignes de sécurité dans ce manuel ne couvent pas toutes les conditions et situations possibles qui peuvent se produit. Il est de votre responsabilité de faire preuve de bon sens, de faire attention et d'en prendre soin lors de l'installation, de l'entretien et du fonctionnement de votre lave-vaisselle.

CONSIGNES DE SECURITE IMPORTANTES

Signification des icones et des symboles utilisés dans ce manuel:

AVERTISSEMENT	Risques ou manipulations dangereuses susceptibles d'entrainer des blessures graves, voire mortelles.
ATTENTION	Risques ou manipulations dangereuses pouvant entrainer des blessures ou des dommages matériels.
ATTENTION	Afin de réduire les risques d'accordie, d'explosion, d'électrocution ou de blessures lors de l'utilisation du lave-vaiselle, vous doivent respecter ces règles de sécurité de base:
	NE PAS tenter.
	NE PAS démonter.
	NE PAS toucher.
	Suivez scrupuleusement les consignes.
	Débranchez la fi che de la prise murale.
	Assurez-vous que l'appareil est relié à la terre afi n d'éviter tout risque d'électrocution.
	Contactez le service d'assistance technique.

AVERTISSEMENT

Cancer et effets nocifs sur la reproduction - www.P65Warnings.ca.gov.

AVERTISSEMENT - Lors de l'utilisation du lave-vaiselle, respectez les règles de base, notamment:

Lisez toutes les consignes de sécurité avant d'utiliser le lave-vaisse.

À l'instar de tout type d'équipment électrique, utilisant l'eau et compteant des parties mobiles, des risques potentiels existent.

Utilisez le lave-vaiselle uniquement pour l'utilisation prevue.

Utilissez uniquement des produits de lavage et des produits mouillants spécialement concus pour lavevaisselle et maintenez-les hors de portée des enfants.

Lors du chargement d'objets à laver:

Positionnez les objets tranchants de maniere a ce qu'ils ne risquent pas d'endommager le joint de la porte et
Chargez les couteaux tranchants avec le manche vers le haut afin de réduire le risque de coupures.

CONSERVEZ PRECIEUSEMENT CES CONSIGNES

consignes de sécurité

Ne lavez pas d'objets en plastique à moins qu'ilns ne portent la mention « Lavailable au lave-vaiselle » (ou équivalent).

Pour les objets en plastique depourvus de cette mention, consultez les recommendations du fabricant.

Ne touche pas l'ÉLEMENT CHAUFFANT pendant ou immédiatement après utilisation.

Ne touche pas I'ELÉMENT D'AERATION pendant ou immédiatement après l'utilisation.

AVERTISSEMENT: Lorsque vous utilisez le lave-vaiselle, respectez les consignes de base suivantes :

1. Lisez toutes les consignes de sécurité avant d'utiliser le lave-vaisselle.
2. Utilisez le lave-vaisselle uniquement pour l'utilisation prévue.
3. Utilisez uniquement des produits de lavage et des produits mouillants spécialement concus pour lavevaisselle et maintenez-les hors de portée des enfants.
4. Lors du chargement d'objets à laver:

Positionnez les objets tranchants de maniere a ce qu'ilns risquent pas d'endommager le joint de la porte et
Chargez les couteaux tranchants avec le manche vers le haut afin de réduire le risque de coupures.

1. Ne lavez pas d'objets en plastique a moins quils ne portent la mention « Lavable au lave-vaiselle » (ou équivalent).

Pour les objets en plastique dépourvus de cette mention, consultez les recommendations du fabricant.

1. Ne touche pas l'ÉLÉMENT CHAUFFANT pendant ou immédiatement après utilisation.

2. Ne faites jamais fonctionner le lave-vaiselle si tous les panneaux du CHASSIS ne sont pas en place.

3. Ne modifi ez pas les boutons de commande.
4. Ne forcez pas, ne vous asseyez pas et ne marchez pas sur la porte ou sur les paniers du lave-vaisseille.
5. Afin de limiter les risques de blessures, ne laissez pas les enfants jouer dans ou sur le lave-vaisseille.
6. Dans certaines conditions, de I'hydrogène peut etre generer dans un syste d'eau chaude qui n'a pas ete utilisé pendant deux semaines voire plus. L'HYDROGENE EST UN GAZ EXPLOSIF. Si le syste d'eau chaude est resté inutilise pendant une telle durée, avant d'utiliser le lave-vaiselle, ourez tous les robinets d'eau chaude et laisserze I'eau couler plusieurs minutes. Cela permet d'évacuer I'hydrogène eventuellement present. Le gaz etant infi ammable, ne fumez pas et n'utilise pas de fl amme nue lors de cette opération.
7. Retirez la porte du compartment de lavage d'un ancien lave-vaiselle avant de le rapporter du service de réparation ou de lemettre au rebut.

• Après déballage du lave-vaisse, maintenez les emballages hors de portée des enfants.
  Le lave-vaisselle est très lourd. N'essayez pas de le déplacer ou de le soulever seul. Au minimum deux personnes sont nécessaires pour déplacer le lave-vaisselle et ainsi éviter tout risque de blessures.
  N'installez pas le lave-vaiselle pres d'appareils electriques. Eloignez-le des fl ammes nues.
• Installez et nivelez le lave-vaiselle sur un sol parqueté qui peut supporter son poids.r
• Voitre lave-vaiselle doit etre correctement relié à terre. Ne le branchez jamais a une prise non reliée à la terre. Reportez-vous page 10 pour plus d'informations sur la mise à la terre de toute lave-vaiselle.
  Connectez le fil de terre au connecteur de terre vert du bornier.
• Une fois le lava-vaissella installé, vérifie que le tuyau d'évacuation est correctement raccordé et que les raccords du tuyau ne doivent aucune fuite. Si le tuyau d'évacuation est mal fixé, cela risque d'entrainer des dégats matériels.
  Le tuyau d'alimentation en eau est susceptible de se rompre. Avec le temps, il devient moins fl exible. Verifi ez-le régulierement. S'il est gonfle, craquelé, coupé ou s'il presente une fuite d'eau, remplacez-le immidiatement.

CONSERVEZ PRECIEUSEMENT CES CONSIGNES

Pour une utilisation sure de cet apparéil, il est fortement recommendé de vous familiariser avec ses fonctions et de rester vigilant lors de son utilisation.
- Ne mettez pas d'essence, de solvants ou autres matieres infl ammables dans le lave-vaiselle. Ne lavez pas d'objets ayant ete exosés à ce type de matieres.
- Maintenez le produit de lavage pour lave-vaiselle hors de la portée des enfants. Ce type de produits est dangereux pour la santé. Contenant des éléments de polissage, ils sont corrosifs. Évitez tout contact avec la peau ou les yeux.
N'exerce aucune pression sur la porte lorsqu'elle est ouverte car cela risquerait d'endommager le lave-vaiselle et vous pourriez vous blesser.
- Ne laissez pas les enfants jouer dans ou sur le lave-vaisse. Ilis risqueraient de se blesser ou d'endommager le lave-vaisse.

Débranche le cable d'alimentation (ou coupe le disjoncteur) avant de procéder à l'entretien de votre lavevaisselle.

• Ne réparedes pas et ne remplacez pas vous-meme les éléments du lave-vaiselle. Le demontage, les réparations et les modifi cations ne doivent être effectués que par des techniciens de maintenance agrées. Toute intervention de la part d'une personne non autorisée risque d'annuler la garantie.
• Avant demettrevotere lave-vaiselleau rebut,retirezla portedu compartimentde lavage ou le loquet de la portede manierea ce que des enfants ou de petits animaux ne restent pas coincés dans la machine.
  Si le lave-vaisselle reste inutilise pendant une période prolongée, coupez l'arrivee d'eau.
• Ce lave-vaiselle est prévu pour une utilisation privée uniquement.

AVANT D'UTILISER VOTRE LAVE-VAISSELL

AVERTISSEMENT

Risque de basculement

• N'utilise pas le lave-vaiselle avant qu'il ne soit correctement installé.
• N'appuyez pas sur la porte du lave-vaiselle lorsqu'elle est ouverte.
• Ne placez pas de poids excessif sur la porte du lave-vaiselle lorsqu'elle est ouverte.

Risque d'électrocution

Le non-respect de ces consignes peut entrainer un incendie ou une électrocution et avoir des conséquences mortelles.

Reliez le lave-vaisselle à la terre.
- Connectez le fi de terre au connecteur de terre vert de la boite de jonction.
- N'utilisze pas de rallonge.

CONSERVEZ PRECIEUSEMENT CES CONSIGNES

installation du lave-vaisse

Veillez à ce que votre installerateur respecte soigneusement ces consignes api n de garantir le bon fonctionnement de votre lave-vaisselle et d'eviter tout risque de blessures lors de son utilisation.

DEBALLAGE DU LAVE-VAISSELL

• Àpres la livraison de votre nouveau lave-vaiselle, déballez-le soigneusement et vérifie qu'il n'a pas ete endommagé. Si tel est le cas, précisez-le sur le bordereau de livraison et gardez-en une copie. N'installez pas le lave-vaiselle et contactez le service client Samsung au numero fi gurant ci-dessous.
• Si l'appareil n'est pas endommagé, vous pouvez procéder à l'installation. Si vous effectuez vous-même l'installation, lisez d'abord le guide d'installation et suivez les instructions qui y fi gument.
• Après déballage du lave-vaisselle, maintenez les emballages hors de portée des enfants pour des raisons de sécurité.

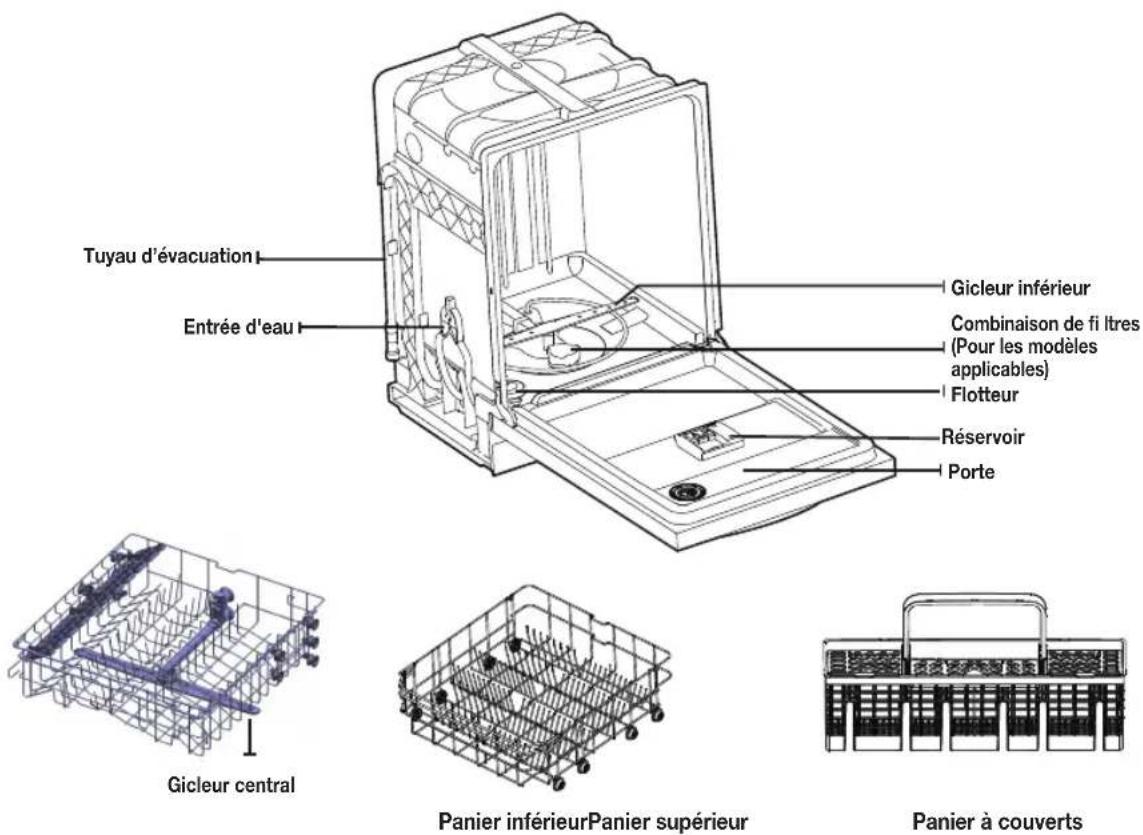

CONTROLE DU CONTENU

Une fois vous lave-vaisse déballé, assurez-vous que vous avez reçu toutes les pieces illustrées ci-dessous. Si vous lave-vaisse a été endommagé lors du transport ou si des pieces sont manquantes, contactez le service client Samsung au 1-800-SAMSUNG (726-7864)

Accessoires: Manuel d'utilisation/d'installation, Kit d'installation

Le flotteur est très important pour le fonctionnement de votre lave-vaiselle.
Veuillez ne pas ALTERER, endommager ou enlever le flotteur.

TABLEAU DE COMMANDE

SAMSUNG
1 Power (Marche/Arrêt)	Une fois le bouton Power (Marche/Arrêt) actionné, tous les voyageants clignotent, puis seul levoyant du dernier cycle utilisé resté allumé. Lorsque le sélecteur de programme a terminé sa course, le lave-vaisselle s'était automatique.
2 Cycle Selector (Sélecteur deprogramme)	Cette option vous permet de selectionner le programme de lavage approprié en fonctiondu degré de salissure de votre vaisselle. Àpres avoir selectionné un programme, le voyantd'activité correspondant au programme s'allume. Si un problème se produit pendant une opération, des lampes LEDs spécifiques clignotent,indiquant la cause du problème. Le clignotement est accompagné d'une tonality d'avertissement.Pour plus d'informations, reportez-vous à la section «Codes d'informationss» de la page 26.
3 Hi-Temp Steam Wash (Lavage à la vapeurhaute température)	Augmente la température de lavage principale pour améliorer le nettoyage de la vaissellesalie par des résidues de cuisson tenaces. La fonction Hi-Temp Steam Wash (Lavage à la vapeur haute température) n'est pas disponibleavec les programme Express 60.
4 Sanitize (Assainissement)	La température monte à 158°C(°C) lors de la phase de rincege finale pour逐一 désinfection à haute température.Si vous sélectionné l'options Sanitize (Assainissement), le voyant« Sanitize (Assainissement) » clignote lorsque la température de l'eau atteint la températurede désinfection (supérieure à 156 °F (69 °C)) puis resté allumé jusqu'à la fin du programmeSanitize (Assainissement). Lorsque vous appuyez sur le bouton Power (Marche/Arrêt), levoyant « Sanitize (Assainissement) » s'était.
	Lorsque l'options Sanitize (Assainissement) est selectionnée, le programme Normal estcertifié NSF.
	La fonction Sanitize (Assainissement) est conforme à la norme 184 NSF/ANSI relativesaux lave-vaisselle domestiques. Les lave-vaisselles résidents ci-dessus ne sont pas prévuss pour être utilisés par les établissements alimentaires autorisés.
5 Heated Dry (Séchageavec chaleur)/(3sec)(Verrouillage decommande)	Lorsque la fonction «Séchage avec chaleur» est selectionnée, le chiffage fonctionnererpendant le séchage.Le verrouillage des commandes vous permet de verrouiller les touches du panneau decommande afin que les enfants ne puissant démarrer accidentellement le lave-vaisselleen appuyant sur les boutons. Pour verrouiller et déverrouiller les boutons du panneau de commande, maintenez appuyéle bouton «Séchage avec chaleur » pendant trois (3) secondes lorsque l'apparéil est sous tension.
6 Delay Start (Mise en marché différée)	etarder un cycle pour 3, 6 ou 9 heures.L'heure affichée indique l'heure à laquelle le lavage demarrera.
7 Clean (Propre)	Indique que le lavage est terminé, et que votre vaisselle est propre.

installation du lave-vaisse

Start (Demarrer)

Pour démarrer un programme, appuyez sur le bouton Start (Démarrer) avant de fermer la porte.

Pour annuler le programme, maintenez le bouton Start (Démarrer) enfoncé pendant

3 secondes, ou appuyez sur le bouton Power (Marche/Arret) pour eteindre l'appareil.

Voupez selectionner des options Hi-Temp Steam Wash (Lavage a la vapeur haute temperature), Sanitize (Assainissement), Heated Dry (Sechage avec chaleur)) avant de commencer un programme. Si vous changez le programme après avoir selectionné une option, le programme d'origine est remis à zéro.

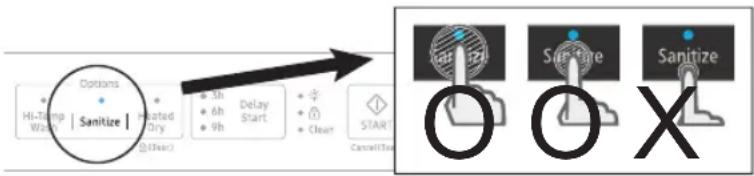

Pour éviter que le pavé tactile perde de la sensibilité, suivez ces instructions:

• Appuyez bien au centre de chaque touche. Ne poussez pas.
• Nettoyez la surface du panneau de commande régulérique avec un chiffon doux et humide.
• Veillez à ne pas appuyez sur plus d'une touche à la fois, sauf en cas de directive contraire.

Lorsque you mettez un programme en pause en ouvrant la porte du lave-vaisselle appuyez sur le bouton Start (Demarrer) avant de refermer la porte pour poursuivre le programme.

Fermez la porte en la poussant fermement dans les 3 secondes qui suive l'actionnement du bouton Start (Demarrer).

Si la porte n'a pas ete fermee dans les 3 secondes, le cycle ne reprend pas.

SELECTEUR DE PROGRAMME

1	Auto (Automatique)	Ce programme déetecte le degré de salissure de la vaiselle et lance automatiquement le programme le mieux adapté après quelques minutes de fonctionnement.
2	Normal Utilisez ce programme pour la vaiselle normalement sale.
3	Heavy (Intensif)	Utilisez ce programme pour la vaiselle très sale et compteant des traces de salissure incrustées.
4	Express 60	Utilisez ce programme pour la vaiselle peu sale.

installation du lave-vaisse

CONDITIONS INDISPENSABLES À L'INSTALLATION

Mise à la terre et alimentation électrique

Afin d'éviter tout risque d'incendie, de chic électric qu ou de blessure, le cablage et la mise à la terre doivent être conformes au National Electrical Code (Code national sur les installations électricques) ANSI/FNPA, N°70 (dernière édition) et aux directives et règlements locaux en vigueur. Il relève de la responsabilité du propriétaire de l'appareil de fournir une installation électricne conforme.

N'utilISEZ jamais de rallonge.

Pendant la phase de préparation de l'installation, assurez-vous de fournir:

• Un circuit de dérivation individuel avec un fusible ou un disjoncteur de 120 V, 60 Hz et 15 A qui sert uniquement pour votre lave-vaisselle.

Votre lave-vaiselle doitetre mis a la terre. En cas de dysfonctionnement ou de panne, la mise a la terre permet de réduire le risque d'électrocution en créant un chemin de moindre résistance pour le courant électricque.

Ne branchez jamais le cable de mise à la terre sur des canalisations ou des conduites de gaz ou d'eau chaude.

INSTRUCTIONS DE MISE À LA TERRE

Branchement permanent de l'appareil:

Cet apparéil doit être connecté à une canalisation électrique permanente métallique avec mise à la terre ; si ce n'est pas le cas, un conducteur de protection doit être installé avec les conducteurs du circuit puis connecté à la borne ou au fi de mise à la terre de l'appareil.

Alimentation en eau

La pression de l'arrivee d'eau chaude doit se situer entre 20 et 120 psi (140 et 830 kPa).

Réglez le chauffe-eau de façon à ce que l'eau chaude se situe entre 120^ (49^) et 149^ (65^) .

La plupart des magasins spécialisés en matériel de plomberie proposent des tuyaux d'arrivée d'eau pouvant aller jusqu'à 10 pieds (3,05 metres) de long.

Pour limiter les risques de fuite et de degat des eaux:

• Faites en sorte que les robinets soient facilement accessibles.
• Fermez les robinets lorsque le lava-vaiselle n'est pas utilisé.
  Vérifi ez régulierement les raccords des tuyaux d'arrivée d'eau (fuites).

Avant la première utilisation du lave-vaiselle, contrôle le bon etat de tous les raccordements au niveau de la vanne et des robinets (fuites).

Sol

Pour des raisons de sécurité, votre lave-vaiselle doit être installé sur un sol stable et solide. N'installez jamais votre apparéil sur une plateforme ou une structure fragile.

Il doit être installé conformément au manuel d'installation avant de pouvoir être utilisé. Si le manuel d'installation n'a pas été fourni avec le lave-vaiselle, faites-en la demande en vous connectant sur le site www.samsung.com.

utilisation du lave-vaissele

INSTRUCTIONS DE BASE

1. Ouvrez la porte de l'appareil et chargez la vaisselle (voir page 14).

Répartisse la vaisselle dans les paniers supérieur et inférieur, sauf si vous avez sélectionné l'option Lower Rack (Panier inférieur) (Panier inférieur).
- Éliminez tout reste de nourriture avant de placer la vaiselle dans le ou les FlexLoad™ racks (Paniers à charge flexible).
Une fois la vaisselle en place dans les FlexLoad™ racks (Paniers à charge flexible), faites tourner les giclleurs manuellement pour vérifier qu'aucun obstacle ne se trouve dans leur axe de rotation.
Assurez-vous que la vaisselle n'empêche pas le réservoir du produit de lavage de s'ouvir.

1. Versez du produit de lavage dans le réservoir (voir page 1).

Assurez-vous d'utiliser uniquement un produit de lavage et du liquide de rincege spécial lave-vaiselle.
- Reportez-vous à la section « Utilisation du produit de lavage » en page 1 pour connaître les instructions concernant l'ajout de produit de lavage et de liquide de rincege.

1. Appuyez sur le bouton Power (Marche/Arret).

2. Une fois le bouton Power (Marche/Arret) actionné, tout l'écran s'allume et s'éteint, puis seul levoyant du dernier programme terminé resté allumé.

3. Sélectionnez un programme de lavage approprié en fonction du degré de salissure de votre vaiselle. (Reportez-vous aux pages 22.) et

4. Appuyez sur le bouton du programme approprié.
   Lorsque you appuyez sur le bouton d'un programme, le voyant du programme correspondant s'allume.

5. Appuyez sur le bouton Start (Demarrer) et fermez la porte dans les 3 secondes qui suivent.

Le lave-vaisse démarre la vidange après quelques secondes, puis lance le programme sélectionné.
Assurez-vous de fermer correctement la porte. Si la porte est mal fermée, le programme seLECTIONné ne démarre pas automatiquement.

6.À la fin du programme de lavage :

Levoyant correspondant s'allume et un signal sonore retentit.
Le lave-vaisse s'eteint automatiquement.

Pour rajouter de la vaisse ou mettre l'appareil en pause en cours de cycle, ouvre la portedoucement afin d'eviter tout risque de brûlure en raison des vapeurs brûlantes s'échéant du lave-vaisse.

• Si la porte est ouverte en cours de fonctionnement, un mecanisme de sécurité s'enclenche et arrêté le programme.
  Pour reprendre le fonctionnement, appuyez sur le bouton Start (Demarrer), puis fermez la porte dans les 3 secondes qui seront.
• Ajouter de la vaisseles quelques minutes après que le lave-vaissele a demarrre peut alterer les performances.
• Si vous ouvrez la porte alors que le lave-vaiselle est en marche à haute température, il vidange automatiquement l'eau chaude afin de vous empêcher de vous brûler.

Utilise un liquide de rincage afin de faciliter la phase de sechage. Pour améliorer encore les performances de sechage, selectionnez également l'option Sanitize (Assainissement) et eated Dry (sechage avec chaleur).

utilisation du lave-vaissele

Commandes tactiles

Les commandes tactiles vous permettent d'utiliser facilement les fonctions du lave-vaisselle. Illes sont:

• Facile à utiliser, nécessitant uniquement un simple appuie.
  Leur conception est simple et elegante.
• Elles sont facies à nettoyer.

Si vous avez des enfants ou si vous souhaitez nettoyer l'interface de commande, il est conseilé de selectionner la fonction Control Lock (Verrouillage du tableau de commande) qui permet de désactiver les touches. Reportez-vous à la page 7.

• Grace à cette option, les enfants ne pourront pas démarrer le lave-vaiselle par inadvertance.
• Lorsqu'un programme est en cours, les touches ne fonctionnent pas (sauf le bouton Power (Marche/Arrêt)).
• Si le lave-vaisselle est eteint, seuI le bouton Power (Marche/Arret) fonctionne.

Ne touche pas l'ÉLÉMENT D'AERATION pendant ou immédiatement après l'utilisation.

Mise en marche differee

Lorsque vous selectionnez l'option Delay Start (Mise en marche différée), votre lave-vaisselle lance:

• la vidange afi n de vider toute l'eau restante d'un coup (pré-vidange).

Votre lave-vaisselle lancera le programme selectionné lorsqu'il aura atteint l'heure voulue.

Répartissez la vaiselle de manière appropriée comme décrit de la page 14 à la page 16.

Retirez tout reste de nourriture (ex. : os, pépins, etc.) ou tout autre déchet (cure-dents, papier, etc.) afin d'éviter d'endommager la vaisselle, de rendre le fonctionnement de l'appareil bruyant ou de provoquer un dysfonctionnement.
- Sélectionnez le programme en fonction du de salissure et du type de vaisse.
Utilisez uniquement la quantite appropriee de produits de lavage et de rincage.

Les éléments suivants ne sont pas résistants au lave-vaisse:

• Objects en acrylique ou en aluminium: les ornements dorés de certains plats risquent de se décolorer.
• Éléments assemblés par collage: les éléments en plastique traité, en bois, en ivoir, en cuivre ou en étained risquent de se détacher.
• Éléments en plastique ne tolant pas des températures supérieures à 194°F (90 °C):les plastiques se lavent et se sèchent difficilement et risquènt d'être endommagés en raison des températures de lavage fins élevées.
• Etain: l'étain doit être lavé à la main et séché immédiatement car il risque de rouiller.
• Éléments en bois: les objets en bois risquent de se fendre.

RéGLAGE DE LA HAUTEUR DU PANIER SUPERIEUR

Voupez regler la hauteur du panier supieur de voyage lave-vaisselle Samsung de maniere a pouvoir placer des plats de plus grande taillde dans le panier inférieur. Selon la hauteur choise pour le panier supieur, le panier inférieur peut accuiller des assiettes de 12 po (30 cm) de diametre et le panier supieur, des assiettes de 8 po (20 cm) de diametre.

1. Pour abaisser le panier supérieur de 2 po. (5 cm), retirez le panier supérieur tel qu'illustré dans Retirer le Panier Supérieur ci-dessous. Puis reinsérez le panier afin que les quatre roues supérieures soient de chaque côté du rail de guidage. Voir l'illustration de Position inférieure, à droite.
2. Pour surelever le panier supérieur, retirez-le tel qu'illustré dans Retirer le Panier Supérieur ci-dessous. Puis reinsérez le panier afin que les trois roues inférieures soient de chaque côte du rail de guidage. Voir l'illustration de Position supérieur, à droite.

Nous vous conseillons de regler la hauteur du panier supérieur avant d'y charger la vaisse. Dans le cas contraire, vous risquez d'endommager cette dernière.

RETRAIT DU PANIER SUPERIEUR

Tirez le panier supérieur vers vous, puis retirez-le en le soulevant doucement tout en continuant à le tirer vers l'avant. Voir les illustrations ci-dessous.

Bien que le panier supérieur soit amovible, il doit être installé pour que le lave-vaisselle fonctionne correctement. Si vous tentez de faire fonctionner l'appareil sans le panier, il sera bruyant et ne fonctionnera pas correctement.

.3epaTe.2epaTe.1epaTe

utilisation du lave-vaissele

CHARGEMENT DU PANIER INFÉRIEUR

ll a ete specialement conqu por accuillir la vaisselle de table, les bol, les asiettes, les casseroles, les couverles et les plats. Chargez les objets volumineux (poeles, casseroles) face interieure tournee vers le bas. Il est conseilde charger les tasses, les verres a pied et les soucoupes dans le panier superieur.

Reportez-vous aux modeles de chargement conseillés ci-dessous.

10 couverts 12 couverts

CHARGEMENT DU PANIER SUPERIEUR

Le panier supérieur est concu pour accueillir les soucoupes, les tasses, les verres et les objets en plastique portant la mention « lavable au lave-vaiselle ». Placez vos assiettes dans le lave-vaiselle sur deux demi-rangées, de sorte que le dessus de chaque assiette soit face au dessous de l'assiette de devant et que les cots ouverts des assiettes soient au centre du lave-vaiselle, face à face. Voir les illustrations ci-dessous.

Assurez-vous que la vaisse n'empêche pas le giclaur situé sous le panier supérieur de tourner (Vérifiez en faisant tourner le giclaur manuellement.).

Lorsque you chargez la vaisselle, tirez suffisamment le panier supérieur de façon a pouvoir le replir sans heurter le haut du lave-vaisselle.

10 couverts

12 couverts

utilisation du lave-vaissele

UTILISATION DU PANIER À COUVERTS

Le panier à couverts est divisé en deux compartments.

Vou pouvez placer chaque couteau, cuillere ou fourchette séparation dans le support a couverts du panier pour éviter tout écaillage ou décoloration.

Vous pouvez utiliser le panier à couverts avec le couvercle ouvert. Reportez-vous à l'illustration de droite.

10 couverts

12 couverts

Suggestion de disposition des couverts dans le panier (vue de dessus). À chaque couvert correspond un numéro (consultez le schéma ci-dessous).

NE laissez JAMAIS un couvert depasser par le bas.

1 Petites cuilleres

Fourchettes

Couteaux

5 Cuilleres de service

3 Salades Fourchettes

6 Fourchettes de service

utilisation du lave-vaissele

UTILISATION DU PRODUIT DE LAVAGE

Tous les programmes du lave-vaisselle nécessitent la presence de produit de lavage dans le compartmentement dédié.

Ajouez la quantite correcte de produit de lavage pour le programme selectionne afin d'assurer la meilleure performance.

Utilisez uniquement du produit de lavage pour lave-vaisselle. Le produit de lavage ordinaire produit trop de mousse, ce qui diminue les performances du lave-vaisselle ou provoque son dysfonctionnement.

N'ingrez pas de produit de lavage pour lave-vaisselle. Evitez de respirer dans les vapeurs. Le produit de lavage pour lave-vaisselle contient des produits chimiques corrosifs et irritants qui peuvent induire les problèmes respiratoires. Si vous avez avaié du produit de lavage ou si vous avez inhalé des vapeurs, consultez immédiatement un medecin.

Maintenez le produit de lavage pour lave-vaiselle hors de la portée des enfants.

Remplissage du réservoir de produit de lavage

1. Ouvrez le couvercle du réservoir de produit de lavage en poussant le loquet de libération du réservoir.

Le couvercie est toujours ouvert à la fin d'un programme de lavage.

1. Ajoutez la quantité recommandée de produit dans le compartment principal de produit de lavage.

2. Fermez le couvercle en le faisant glisser vers la gauche puis en le pressant vers le bas.

1. Pour un meilleur résultat de lavage, notamment si vous avez des éléments très sales, versez une petite quantité (environ 1/2 once ou 15 g) de produit de lavage sur la porte.

Le produit de lavage supplémentaire s'activera pendant la phase de prélavage.

Le couvercle s'ouvrira automatiquement pour déverser le produit dans la machine au cours du lavage.

CYCLE (PROGRAMME)	QUANTITÉ DE PRODUIT DE LAVAGE
	Réservoir de lavage principal	Dans la porte pour le prélavage
Auto (Automatique), Normal	20 g	10 g
Heavy (Intensif), Express 60' (Express 60 min)	30 g	15 g

Les chiffres figurant sur le réserve sont en grammes.

Remplissage du réservoir de produit de rincege

Lorsque levoyant Remplissage de produit de rincege (Remplissage de produits de rincege) s'allume sur le panneau de commande, rempliesze le réservoir de produits de rincege.

Votre lave-vaisselle est concu pour etre utilise quinquement avec du produit de rincege liquide.

Utiliser du produit de rincege en poudre entrainera le colmatage de I'ouverture du réservoir et provoquera le dysfonctionnement du lave-vaisselle.

Le produit de rinceage améliore la performance de séchage du lave-vaisse.

N'ajoutez pas de produit de lavage classique dans le compartment de liquide de rincege.

1. Ouvrez le bouchon du réservoir de produit de rincege en le tournant en sens antihoraire.

1. Remplissez le réservoir avec du produit de rincege.

Utilisez l'orifice de visualisation lors du remplissage du réservoir de liquide de rincege.

Ne remplissez pas le réservoir au-dessus de l'indicateur de niveau maximal.

Un excès de produit de rinceage peut déborder au cours du cycle de lavage.

1. Visualisez le niveau de produit de rincege dans le réservoir à travers le hublot transparent. Arretez d'en ajouter quand le réservoir atteint le plein niveau.
2. Femez le bouchon du réservoir de produit de rincege en le tournant en sens horaire.

nettoyage et entretien du lavevaisselle

Garderète lave-vaisselle propre permet d'améliorer ses performances, de limiter les réparations et d'allonger sa durée de vie.

NETTOYAGE DE LA PARTIE EXTERIEURE

Nettoyez immeditatement les parois extérieures de votre lave-vaisselle en cas de projections. Pour retirer delicatement les taches et la poussiere du panneau de commande, utilisez un chiffon doux légarement humide. N'utilise jamais de benzène, de cire, de diluant, d'agent de blanchiment chloré ou d'alcool. Ces produits risquent de décorler les parois interieures de la machine et de former des taches permanentes. Ne nettoyez pas le lave-vaisselle en aspergeant de l'eau dessus et évitez de laisser l'eau venir en contact avec les composants électriques.

Si vous lave-vaisselle est équipé d'un panneau de porte en inox, vous pouvez le nettoyer avec un produit spécial acier inoxydable pour apparèils menagers ou des produits similaires à l'aide d'un chiffon doux et propre.

NETTOYAGE DE LA PARTIE INTÉRIEURE

Nettoyez regulierement l'intérieur de votre lave-vaiselle afin d'en retirer les saletés et les résidus de nourriture. Essuyez l'intérieur de l'appareil et la partie interieure de la porte à l'aide d'un chiffon humide. Il est recommendé de replir le réserve de produit de lavage avec du produit spécial vaiselle puis de faire fonctionner régulierement le lave-vaiselle à vide soit avec le programme Normal, soit avec le programme Express 60, avec l'option Sanitize (Assainissement). Cela permettra de le maintainir propre.

Si des traces blanches ou de mauvaises odeurs persistent dans votre lave-vaiselle, lancez un programme Normal (Normal) à vide et sans produit de lavage jusqu'à la vidange. Puis, interrompez le programme et placez une tasse contenant 8 onces de vinaigre blanc dans le panier inférieur. Refermez le lave-vaiselle et poursuivez le programme.

Ne retirez pas la garniture d'étanchéité de la cuve (long joint en caoutchou entourant l'ouverture du lave-vaisselle).

Ne touche pas l'ÉLEMENT de CHAUFFAGE pendant ou immédiatement après l'utilisation.

NETTOYAGE DES Filtres

1. Eteignez votre lave-vaisselle.

1. Faites tourner l'insert du filtre en sens antihoraire pour le dévisser puis retirez l'insert du fiître.

1. Retirez le fi Itre fin (plat, rectangulaire).

1. Retirez toute saleté ou autres résidus du filtré et puis rincez-le sous l'eau courante.
2. Remontez le filtré dans l'ordre inverse du démontage, réinsérez la cartouche de filtré et ensuite tournez dans le sens des aiguilles d'une montre comme indiqué jusqu'à la fermetre.

Si I'insert du fiItre n'est pas fermé correctement, ses performances seront réduites.

NETTOYAGE DES GICLEURS

Si la vaisselle n'est pas propre après un lavage ou si les giclours semblont obstrués, vous pouvez les nettoyer. Retireez les giclours avec précaution afi n d'eviter qu'ils ne se cassent.

Gicleur inférieur

1. Verifi ez que le giclure n'est pas obstrue par des particules d'aliments.
2. Si un nettoyage s'avere nécessaire, retirez le gicleur en le tirant vers le haut.
3. Nettoyez le giclaur, puis remettez-le en place.
4. Verifi ez que le giclure est correctement positionné en le faisant tourner manuellement.

nettoyage et entretien du lavevaisselle

Gicleur central

1. Tirez le panier supérieur vers l'avant et retirez-le.
2. Verifi ez que le giclaur n'est pas obstrue par des particules d'aliments.
3. Si un nettoyage s'avere nécessaire, retirez le giclleur.
4. Pour-retirer le giclaur, desserrez I'ecrou, retirez-le puis enlevez le giclaur.
5. Nettoyez le giclreur, remettez-le en place puis resserrez l'ecrou.
6. Serrez l'écrou fermement à la main.
7. Verifi ez que le giclure est correctement positionné en le faisant tourner manuellement.

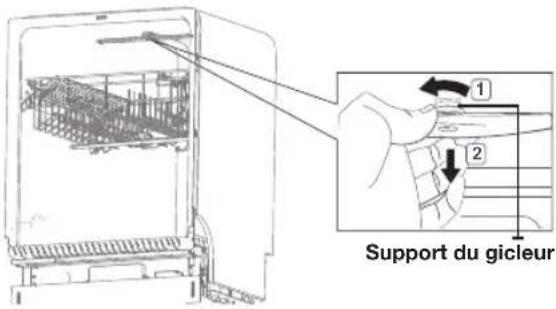

Gicleur intégré au panier supérieur

1. Verifié ez que le giclér n'est pas obstrué par des particules d'aliments.
2. Si un nettoyage s'avere nécessaire, retirez le giclleur.
3. Pour-retirer le giclaur,retirez d'abord le panier supérieur, detachez le support du giclaur en le toumant dans le sens antihoraire puis retirez le giclaur intégré au panier supérieur.
4. Nettoyez le giclure, remettez-le en place, puis rattachez le support du giclure sur le giclure en le tournant dans le sens horsaire.
5. Verifi ez que le giclure est correctement positionné en le faisant tourner manuellement.

ENTREPOSAGE DE VOTRE LAVE-VAISSELLE

Si vous devez entreposer vos lave-vaisselle pendant une pereide prolongee, vidangez-le puis debranchez-le. En effet, vorelave-vaisselle risque d'être endommagé si de I'eau stagne dans les tuyaux ou les composants internes.

Après avoir vidangi et debranché le lave-vaiselle, assurez-vous de fermer la vanne d'alimentation en eau ainsi que le disjoncteur.

TABLEEAU DES PROGRAMMES

Programme		Auto (Automatique)	Normal	Heavy (Intensif)	Express 60
Ordre d'affichage des programmes		Pré lavage▶Lavage principal▶Rinçage▶Rinçage à chaud▶Sé chage▶Fin	Pré lavage▶Lavage principal▶Rinçage▶Rinçage à chaud▶Sé chage▶Fin	Pré lavage▶Lavage principal▶Rinçage▶Rinçage à chaud▶Sé chage▶Fin	Pré lavage▶Lavage principal▶Rinçage▶Rinçage à chaud▶Sé chage▶Fin
Temp. [°F (°C)]	Lavage principal	118 à 126(48 à 52)	108 à 126(42 à 52)	131 (55)	126 (52)
	Rinçage à chaud *Sanitize (Assainissement)158°F (70°C)	136 à 144(59 à 62)	136 à 144(59 à 62)	149 (65) 136 (58)
Consommation d'eau [gal (L)]		3 - 6(11.8 - 22.7)	3 - 6(11.8 - 22.7)	7.3 (27.4) 4 (15.3)
Durée e du programme (min.)		109 - 143	119 - 144	162	60
Options disponibles	Delay Start (Mise en marche différé)	O O O O
	Hi-Temp Steam Wash (Lavage à la vapeur haute tempé rature)	O	O	O	X
	Sanitize (Assainissement)	O	O	O	O
	Heated Dry (Sé chage avec chaleur)	O	O	O	O

Lorsque you selectionnez le programme Auto (Automatique) ou Normal, you pouze eliminer les etapes facultatives selon le degrde de salissure de la vaiselle.
La consommation d'eau et le temps de lavage varient en fonction des etapes et options que vous ajoutez et de la pression et de la temperature de l'alimentation en eau.
- Lorsque vous sélectionné l'une des options, le temps de cycle peut être modifié.
Lorsque le liquide de rincage est epuisé, le temps de lavage et la température du dernier rincage peuvent légèrement augmenter.

CONSULTEZ CETTE RUBRIQUE SI VOUS RENCONTREZ L'UN DES PROBLEMES SUIVANTS.

		NOITULOSELBISSOP ESUACEMÉLBORP
L'appareil ne démarre pas.	La porten'est pas correctement fermée.	Vérifiez si le loquet de la porte est bien enclenché et si la porte est correctement fermée.
	Aucun programme n'est sélectionné.	Sélectionnez un programme adapté.
	Le cable d'alimentation n'est pas branché.	Branchez correctement le cable d'alimentation.
	L'arrivée d'eau ne fonctionne pas.	Vérifiez si la vanne d'alimentation en eau est ouverte.
	Le panneau de commande est verrouillé.	Déverrouillez la sécurité enfants.
	Un disjoncteur est ouvert.	Réarmez le disjoncteur.
La durée d'une opération ou d'un programme est trop longue.	L'eau qui arrive est froide.	Vérifiez si le circuit d'alimentation en eau est connecté au réseau d'eau chaude.(Chauffer de l'eau froide nécessite plus de temps.)
Il reste des particules d'aliments sur la vaisselle.(Le lavage ne s'effectue pas correctement.)	Vous avez suctionné un programme à vide (sans produit de lavage).	Sélectionnez un programme en fonction du dégré de salissure de la vaisselle, comme indiqué dans ce manuel.
	La température de l'eau est trop BASSE.	Raccordez le tuyau d'arrivée d'eau au réseau d'eau chaude.Pour un résultat optimal, la température de l'eau doit être de 120 °F (49 °C).
	La pression de l'eau est faible.	La pression de l'eau doit être comprise entre 20 et 120 psi (140 et 830 kPa).
	L'eau est trop durable.	Utilisez du produit de lavage deonne qualité, récent, contenant un produit de rinceage.
	Aucun produit de lavage pour lave-vaisselle n'a été ajouté.	Ajoutez un produit de lavage spécial lave-vaisselle.Nous recommendons l'utilisation d'un produit de lavage en poudre ou en gel.
	Il reste du produit de lavage dans le réservoir.	Assurez-vous que des articles de grande taile, tels que des plaques de cuisson, des planches à découvert, des recipients, etc. n'empêchent pas l'ouverture correcte du réservoir de produit de lavage.Réorganisez la vaisselle de manière à ce qu'elle n'entrave pas le fonctionnement du réservoir de produit de lavage.
	Aucun produit de rinceage n'a été ajouté.	Vérifiez le réservoir et ajoutez du produit de rinceage au besoin.Useiszez un produit de rinceage sous forme liquide.
	Un giclaur est bouché.	Nettoyez le giclaur.Reportez-vous à la page 20.
	La vaisselle n'est pas correctement répartie.L'applièil est surcharge.	Réorganisez la vaisselle de manière à ce qu'elle n'empêche ni la rotation des giclours ni la diffusion du produit.No chargez pas plus de vaisselle que la quantité conseillée.Chargez la vaisselle conformément aux instructions.(Reportez-vous en page 14.)

dépannage

		NOITULOSELBISSOP ESUACEMÈLBORP
Laisse une pellicule teme sur les verres.	L'eau utilisée est douce et la quantité de produit de lavage trop importante.	Ne chargez pas trop le lave-vaisselle et utilisez un produit de rincegape pour minimiser ce phénomène.
	De la vaisselle en aluminium a été placée dans le lave-vaisselle.	Retirez les taches à l'aide d'un nettoyant doux.
Une pellicule jaune ou marron recouvre l'intérieur du lave-vaisselle.	Cela est dû à des taches de café ou de thé.	Retirrez-les à l'aide d'un détachant classique.
La vaisselle n'est pas sèche.	Aucun produit de rincege n'a été ajouté dans le réservoir.	Vérifiez le réservoir et ajoutez du produit de rincege au besoin. Utilisez un produit de rincege sous forme liquide.
	La température de l'eau est trop BASSEpendant un programme.	Raccodez le tuyau d'arrivée d'eau au réseau d'eau chaude. Utilisez du liquide de rincege avec l'options Sanitize (Assainissement).
	L'appareil est surcharge.	Un chargement incorrect de la vaisselle peut influer sur son séchage. Chargez la vaisselle conformément aux instructions. (Reportez-vous en page 14.)
	Les verres et les tasses à fond concave retiennent l'eau. Cette eau peut se renverser sur d'autres articles lors du déchargement.	Une fois le programme en cours terminé, videz le panier inférieur en premier. Vous évitez ainsi de faire couler l'eau résiduelle du panier supérieur dans le panier inférieur.
L'appareil dégage de mauvaises odeurs.	De l'eau stagné depuis un programme incomplet.	Ajoutez du produit de lavage sans charger de vaisselle, puis effectuez un cycle à vide sur Normal pour nettoyer le lave-vaisselle.
	Le tuyau d'évacuation est bouché.	Contactez un technicien de maintenance qualifié pour déboucher le tuyau d'évacuation.
	Le lave-vaisselle n'est pas utilisé quotidiennement ou de la vaisselle sale a été laissée trop longtemps dans l'appliell.	Placez un verre contenant 8 onces de vinaigre blanc dans le panier inférieur, puis lancez un programme Normal (Normal) à vide (sans produit de lavage).
Le lave-vaisselle est trop bruyant.	Du bruit se produit lorsque le couvercle du réservoir est ouvert et lorsque la pompe de vidange fonctionne au début du cycle.	Ce phénomène est normal.
	Le lave-vaisselle n'est pas parfaitement stable.	Assurez-vous que le lave-vaisselle a été installé de niveau.
	Un objet étranger (une vis, une pierce en plastique) se trouve dans la cavité de la pompe.	Contactez un technicien de maintenance qualifié pour extraire l'objet étranger de la cavité de la pompe.
	Le bruit peut provenir d'un giclaur qui heures la vaisselle.	Réorganisez la vaisselle.
		NOITULOSELBISSOP ESUACEMÉLBORP
Une buse ne pivote pas correctement	L'orifi ce du giclaur est obstrué par des particules d'aliments.	Nettoyez l'orifice du giclaur. Reportez-vous à la page 20.
	Un plat ou un chaudron empêche le giclaur de tourner.	Une fois la vaisselle en place dans les paniers, faites tourner les giclours manuellement pour vérifi er qu'aucun obstacle ne se trouve dans leur champ de rotation.
L'eau ne s'évacue pas du lavve-vaisselle.	L'évacuation est obstrée.	Contactez un technicien de maintenance qualifi é pour déboucher le tuyau d'évacuation et vérifi er le bon fonctionnement de la pompe de vidange.
Le panier supérieur penche après chargement de la vaisselle.	La vaisselle n'est pas correctement répartie.	Chargez la vaisselle conformément aux instructions. (Reportez-vous en page 14.)

CODES D'INFORMATION

Le panneau de commande affiche des codes d'erreur pour vous aider a comprendre l'etat dans lequel se trouve toute lavevaisselle.

Si vous lave-vaiselle a un probleme, les voyants du SYMBOLE DE CODE clignotent comme indiqué ci-dessous.

Symbole de code			Signification	Causes possibles
Auto | Normal | Intensif | Express 60			Pas d'eau	Peut-être que le robinet n'est pas ouvert.
				Peut-être que le pressostat est cassé.
				Peut-être que la pompe de lavage ne fonctionne pas.
				Peut-être que le PBA principal a quelques problèmes.
Auto ' Normal ' Intensif ' Express 60			Niveau d'eau	Peut-être que l'interrupteur du niveau d'eau est activé pendant 5 secondes en 5 fois.
				Peut-être que l'interrupteur du niveau d'eau est activé pendant 120 secondes.
				Peut-être que le PBA principal a quelques problèmes.
Auto ' Normal ' Intensif ' Express 60			Ne pas atteindre la température requise	Peut-être que le chauffage a fonctionné pendant 60 minutes, sans pour autant parvenir à la température prévue.
				Peut-être que le chauffage est cassé.
				La température mesurée par la thermismeance est peut-être incorrecte.
				Peut-être que le PBA principal a quelques problèmes.
Auto ' Normal ' Intensif ' Express 60			les fuites d'eau	Peut-être que l'interrupteur de fuite est cassé.
				L'interrupteur de fuite a peut-être été activé pendant 2 secondes.
				Peut-être que le PBA principal a quelques problèmes.
Auto ' Normal ' Intensif ' Express 60			Défaillance du circuit ouvert de thermistance	Il y a peut-être une défaillance du circuit ouvert de thermistance.
				Peut-être que le PBA principal a quelques problèmes.
Auto ' Normal ' Intensif ' Express 60			Échec du court-circuit de thermistance	Peut-être un échec du court-circuit de la thermistance.
				Peut-être que le PBA principal a quelques problèmes.
Auto ' Normal ' Intensif ' Express 60			Pression anormale des touches tactiles	Les touches tactiles fonctionnent peut-être anormalement. Tels que : Appuyez sur une touche pendant plus de 30 secondes.
				Peut-être que le sous-PBA a quelques problèmes.
Auto ' Normal ' Intensif ' Express 60			Signal anormal	Les touches tactiles fonctionnent peut-être anormalement. Tels que : Appuyez sur une touche pendant plus de 30 secondes.
				Peut-être que le PBA principal a quelques problèmes.

Pour tout code non enumerated ci-dessus,appelez au 1-800-SAMSUNG (726-7864)

• En cas de débordement, coupez l'arrivée d'eau principale avant d'appeler le service client.

AVERTISSEMENT

• S'il y a de l'eau dans le fond du réservoir à cause d'un replissage trop plein ou d'une petite fuite, l'eau doit être evacuée avant de relancer le lave-vaisse.

PROTECTION DE L'ENVIRONNEMENT

• Voite lave-vaiselle est fabrique a partir de matieres aux recyclables. Si you decidze de you en debarrasser, veillez respecter la reglementation locale relative a I'elimination des dechets. Coupe le cable d'alimentation de maniere a ce que l'appareil ne puisse plus etre branché sur une source d'alimentation.
  Retirez la porte afin d'eviter que des enfants ou de petits animaux ne se fassent pieger a l'intérieur de la machine.
• Ne dépassez pas les quantités de produit de lavage recommendées par le fabricant du produit.

CHARACTERISTIQUES TECHNIQUES

	DW80 320 U8doM
Type Lave-vaiselle encastrable	Capacité de lavage		14 couverts
Puisance Pression de l'eau	120 V~, 60 Hz		Entre 20 et 120 psi(140 et 830 kPa)
Puisance nominale	Moteur de lavage	50 W
	Résistance chauffe-eau	840 W
Dimensions(largeur x profondeur x hauteur)	23 % x 24 % (Excluant la poignée) x 33 %[604 x 625 (Excluant la poignée) x 858mm] (Série DW80B0 )31
Poids Déballé		64 lb (29kg)

garantie (États-Unis)

Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS, INC. (SAMSUNG) et livre neuf, dans son carton d'origine à l'acheteur et consommateur initial, s'accompagne d'une garantie de SAMSUNG contre tout vice de fabrication au niveau des pieces et de la main d'oeuvre pendant une période limitée, commençant à la date d'achat initial, de :

Un (1) an (pièces et main d'œuvre)

La presente garantie limite ne s'applique qu'aux produits achetés et utilisés au sein des États-Unis et ayant été installés, utilisés et entretenus conformément aux instructions jointes ou fournies avec le produit. Pour se prévaloir du service de garantie, l'acheteur doit contacter SAMSUNG à l'adresse ou au numero de téléphone fournis ci-dessous afin d'établier les procédures relatives au diagnostic et à l'intervention nécessaire. Pour être couverte par la garantie, la maintenance ne peut être effectue que par un service technique agrée SAMSUNG. La facture datee et originale doit être représentée sur demande comme preuve d'achat à SAMSUNG ou au service technique agrée SAMSUNG pour pouvoir bénéfci cier du service de garantie.

SAMSUNG you assure un service de réparation à domicile au sein des États-Unis contigus pendant la période de garantie et ce gratuitement, sous reserve de disponibilité des agents agreés du service technique SAMSUNG dans la zone géographique du client. Si le service de réparation à domicile n'est pas disponible, SAMSUNG peut organiser, à sa seule discrétion, le transport du produit vers ou depuis un centre technique agrée. Si le produit se trouve dans une zone où la réparation par un agent agréé du service technique SAMSUNG n'est pas disponible, il se peut que vous deviez vous accüitter de frais de transport ou apporter le produit dans un service technique agrée SAMSUNG pour faire la réparation.

Pour en bénéficier, vous devez veiller à ce que le produit soit accessible pour l'agent de maintenance.

Pendant la période de garantie applicable, le produit sera réparé, remplace ou rembourse à la valeur de son prix d'achat, à la seule discrétion de SAMSUNG. SAMSUNG peut être aménée à utiliser des pieces neuves ou reconditionnées lors de la réparation du produit, ou à replacer le produit par un produit neuf ou reconditionné. Les pieces et produits de rechange sont garantis pendant la partie restante de la garantie initiale du produit ou alors pendant quatre-vingt-dix (90) jours, selon la période qui est la plus longue. Toutte piece ou tout produit remplace devient la propriété de SAMSUNG et vous devez les restituer à SAMSUNG.

La presente garantie limite couvre les defauts de fabrication au niveau des pieces et de la main-d'oeuvre survenant dans le cadre d'un usage domestique normal, non commercial de ce produit et ne couvre pas les situations suivantes : dommages survenant au cours de l'expedition, la livraison, l'installation et l'utilisation de l'appareil qui serait contraire au but auquel il etait destiné ; dommages causés par une modifi cation ou allération non autorise du produit ; produits dont le numero de série initia apposoed en usine a ete efface, deformé, modifie d'une qualconque facon ou est illisible ; dommages de nature esthetique notament les rayures, piques, eclats et autres dommages sur la fi nition du produit ; dommages causés par un abus, un usage inapproprié, des infestations d'insectes, un accident, un incendie, des inondations, ou d'autres catastrophes naturelles ; dommages causés par l'utilisation de materiel, utilaires, services, pièces, fournitures, accessoires, applications, installations, réparations, cablage externe ou connecteurs non fournis ou non autorises par SAMSUNG ; dommages causés par un courant de phase ou une tension electrolycique incorrrect(e), des fluctuations et surtensions ; dommages causés par le non-respect des instructions d'utilisation et de maintenance du produit ; instructions à domicile sur la belle utilisation de votre produit ; et interventions visant à corriger une installation qui n'est pas conforme aux normes d'électricité et de plomberie ou à corriger les raccordements électriques ou de plomberie du domicile (c.-à-d. cablage du domicile, fusibles, ou tuyaux d'arrivee d'eau).

garantie (États-Unis)

Le cout des réparations ou du remplacement dans de telles circonstances exclues sera à la charge au client.

Les interventions effectuees par un agent d'entretien agreedans le but d'explainq les fonctions de I'appareil ou les procedures de maintenance ou d'installation ne sont pas couvertes par la presente garantie limite. Veuillez communier avec SAMSUNG en composant le numero indiqued cie-dessous pour obtenir de I'aide si vous rencontrez I'un de ces problemes.

EXCLUSION DE GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITÉS À UN AN OU À LA PLUS COURTE PÉRIODE AutorISÉE PAR LA LOI. Certains États et certaines juridictions n'autorisent pas de limitations quant à la durée des garanties implicées ; il se peut par conséquent que les limitations et exclusions énoncées ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous confère des droits spécifique qués ; il est donc possible que vous bénéficierez d'autres droits qui varieront d'une juridiction à une autre.

LIMITATION DE RECOURS

VOTRE SEUL ET EXCLUSIF RECOURS EST LA RÉPARATION DU PRODUIT, LE REMPLACEMENT DU PRODUIT, OU LE REMBOURSEMENT DE SON PRIX D'ACHAT À LA SEULE DISCRIPTION DE SAMSUNG, COMME PROPOSE DANS LA PRESENTE GARANTIE LIMITEE. SAMSUNG NE SAURA ÉTRE TENU RESPONSABLE EN CAS DE DOMMAGES ACCESSOIRES, INDIRECTS OU SPECIAUX, NOTAMMENT MAIS SANS POUR AUTANT S'Y LIMITER LE TEMPS PRIS SUR LE TRAVAIL, LES FRAIS D'HÔTELS ET/OU REPAS EN RESTAURANT, LES DÉPENSES DE RÉNOVACTION, LA PERTE DE BÉNÉFICES, DE REVENUS OU DE FONDS COMMERCIAL OU L'IMPOSSIBILITÉ DE REALISER LES ÉCONOMIES ESCOMPTEES, QUELLE QUE SOIT LA BASE JURIDIQUE INVOQUEE POUR JUSTIFIER L'ASSERTION, ET MÈME SI SAMSUNG A ÉTÉ AVISE DE LA POSSIBILITÉ DE TELS DOMMAGES. Certains États et certaines juridictions n'autorisent pas l'exclusion ou les limitations pour dommages accessoires ou indirects. Il est donc possible que les limitations ou exclusions ci-dessus ne s'appliquant pas à votre cas. Cette garantie vous confère des droits spécifique qués; il est donc possible que vous bénéficié ciez d'autres droits qui varieront d'une juridiction à une autre.

SAMSUNG ne garantit pas un fonctionnement continu ou sans erreur de ce produit. Samsung ne sera tenu d'honorer aucune autre garantie donnée par toute autre personne, fi rme ou société en regard de ce produit.

Pour bénéficier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante :

Aux Etats-Unis

Samsung Electronics America, Inc.

85 Challenger Road

Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS CANADA, INC. (SAMSUNG) et livre neuf, dans son carton d'origine à l'acheteur et consommateur initial, s'accompagne d'une garantie de SAMSUNG contre tout vice de fabrication au niveau des pieces et de la main d'oeuvre pendant une période limitée de :

un (1) an pour toutes les pièces et la main-d'oeuvre.

Cette limite de garantie s'applique a compter de la date d'acquisition et couvre uniquement les produits achetés et utilisés au Canada. Pour se prévaloir du service de garantie, l'acheteur doit contacter SAMSUNG afin d'établier les procédures relatives au diagnostic et à l'intervention nécessaire. Pour être couverte par la garantie, la maintenance ne peut être effectuee que par un service technique agrée SAMSUNG. La facture datee et originale doitetre presentee sur demande comme preuve d'achat a SAMSUNG ou au service technique agrée SAMSUNG. SAMSUNG fournit un service de réparation gratuite à domicile pendant la période de garantie, en fonction de la disponibilité à l'intérieur des États contigus du Canada.

Le service de réparation à domicile n'est pas disponible partout.

Pour en bénéficier, vous nevez veiller à ce que le produit soit accessible pour l'agent de maintenance. Si le service de réparation à domicile n'est pas disponible, SAMSUNG peut organiser le transport du produit vers ou depuis un centre technique/agréé.

SAMSUNG s'engage à réparer, remplacer ou rembourser ce produit à sa discrétion et gratuiment comme stipulé dans les Presents conditions, avec des pieces ou produits neufs ou reconditionnés, si un défaut est constaté pendant la période de garantie limitée spécifiée ci-dessus. Tout piece ou tout produit remplace devient la propriété de SAMSUNG et doit lui être restitue. Les pieces et produits de rechange sont protégés pour le reste de la période de garantie initiale ou pour quatre-vingt-dix (90) jours, selon l'éventuatité la plus éloignée.

Cette garantie limite couvre les defauts de fabrication relatifs aux materiaux ou a la main-d'oeuvre survenant dans le cadre d'un usage normal et non commercial de ce produit et ne s'applique pas aux situations suivantes : dommages liés au transport, à la livraison et à l'installation ; applications ou usages pour lesquels ce produit n'est pas concu ; modifi cation du produit ou des numeros de série ; dommages d'ordre esthetique ou fi nition exterieure ; accidents, abus, négligence, incendie, inondation, foudre et autres catastrophes naturelles ; utilisation de produits, matériel, systèmes, utilaitaires, services, pieces, fournitures, accessoires, applications, installations, réparations, cablage externe ou connecteurs non fournis ou non autorisés par SAMSUNG et pouvant endommager ce produit ou entrainer des problèmes d'entretien ; tension secteur inadéquate, fluctuations et surftensions ; réglages faits par le client et non respect des consignes d'utilisation et d'entretien ou des instructions environnementales décrites et prescrites dans le present manuel ; déplacement et réinstallation du produit ; problèmes causés par la vergine. Cette garantie limite ne couvre pas les problèmes resultant d'un courant électrique, d'une tension ou d'une alimentation électrique inadéquat(e) s, les ampoules, les fusibles, le cablage, le coût des appels pour obtenir des instructions, ni les erreurs d'installation. SAMSUNG ne garantit pas un fonctionnement continu ou sans erreur de ce produit.

garantie (CANADA)

À L'EXCEPTION DE CELLES EXPOSEES DANS LA PRESENTE, IL N'EXISTÉ AUCUNE AUTRE GARANTIE SUR CE PRODUIT, QU'ELLE SOIT EXPRESSE OU IMPLICITE, ET SAMSUNG REJETTE TOUTE AUTRE GARANTIE Y COMPRIS, MAIS SANS S'Y LIMITER, Toute GARANTIE IMPLICITE RELATIVE À LA QUALITÉ MARCHANDE, À L'ABSENCE DE CONTREFAÇON OU À L'ADAPTATION À UN USAGEPARTICULIER. SAMSUNG NE SERA TENU D'HONORER AUCUNE AUTRE GARANTIE DONNÉE PAR UNE PERSONNÈ, UNE FIRME OU UNE SOCIÉTÉ QUELCONQUE EN RÉGARD DE CE PRODUIT. SAMSUNG NE SERA AUCUNEMENT RESPONSABLE DE LA PERTÉ DE BÉNFÉCIES, DE REVENUS OU DE FONDS COMMERCIAL, OU DE L'IMPOSSIBILité DE RÉALISER LES ÉCONOMIES ESCOMPTEES, NI DES AUTRES DOMMAGES ACCESSOIRES, INDIRECTS OU SPECIAUX CAUSES PAR L'USAGE, L'USAGE ABUSIF OU L'INCAPACITÉ D'UTILISER CE PRODUIT, QUELLE QUE SOIT LA BASE JURIDIQUE INVOQUEE POUR JUSTIFIER L'ASSERTION, ET MÉME SI SAMSUNG A'ÉTÉ AVISE DE LA POSSIBILÉTÉ DE TELS DOMMAGES.

TOUT TYPE DE COMPENSATION EXIGÉ AUPRÉS DE SAMSUNG NE DEVRA EN AUCUN CAS EXCÉDER LE PRIX D'ACHAT DU PRODUIT VENDU PAR SAMSUNG ET À L'ORIGINE DES DOMMAGES ALLEGUÉS.

SANS LIMITATION AUX DISPOSITIONS PRÉCEDENTES, L'ACHETEUR ASSUME TOUS LES RISQUES ET TOUTES LES RESPONSABILITÉS EN CAS DE PERTE, DE DOMMAGES OU DE BLESSURES ÉVENTUELLES LIÉS À L'ACHETEUR ET À LA PROPRIÉTÉ DE L'ACHETEUR OU À AUTRUI ET À SES PROPRIÉTÉS DÉCOULANT DE L'USED, DE L'USED ABUSIF OU DE L'INCAPACÉD'UTILISER CE PRODUIT. CETTE GARANTIE LIMITÉE N'EST VALABLE POUR PERSONNE D'AUTRE QUE L'ACHETEUR INITIAL DU PRODUIT, N'EST PAS TRANSFERABLE ET ENONCE VOTRE RECOURS EXCLUSIF.

Cerains Etats ou provinces n'autorisent pas de limitations quant à la durée des garanties implicites ni l'exclusion ou la limitation de dommages accessoires ou indirects ; il se peut par conséquent que les limitations et exclusions énoncées ci-dessus ne s'appliquant pas à votre cas. Cette garantie vous confère des droits légaux spécifique ques ; il est donc possible que vous bénéficiaz d'autres droits qui varieront d'un État à un autre ou d'une province à une autre.

Pour bénéficier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante :

In CANADA

Scannez le code QR * ou visitez le site www.samsung.com/spsn pour visionner l'utilisation pratique de nos vidés et nos spectacles en direct.

Necessite l'installation d'un lecteur sur toute smartphone

Des questions ou des commentaires?

		TENRETNI ETISen
U.S.A	1-800-SAMSUNG (726-7864)	www.samsung.com/us/support
CANADA	1-800-SAMSUNG (726-7864)	www.samsung.com/ca/support (English) www.samsung.com/ca_fr/support (French)
MEX ICO	01-800-SAMSUNG (726-7864)	www.samsung.com/mx /support

DD81-02157B-01

DW80R20 Series
