MODE D'EMPLOI AC 10 FITP ALPATEC

Indications relatives à la protection de l'environnement

Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordres managérés mais doit être romis à un point de collecte destiné au recyclage des appareils électriques et électroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cette. Les matériaux sont recyclables conformément à leur marquage. Vous apportez une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des appareils usages. Veillez vous adresser à vote municipalité pour connâtre la déchettette compétente.

ALPATEC vous félicite d'avoir choisi ce produit et vous remercie de votre confiance. Pour votre comfort et votre sécurité, cette article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité. Nos produits sont conçus pour vous plaire tant par leur design que par leur capacité d'utilisation et dans l'objet constant de vous apporter compte satisfaction.

CONSIGNES DE SÉCURITÉ

Lorsque vous utilisez des appareils electriques, des precautions de base sont a prendre.

LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIÈRE UTILISATION DE L'APPAREL

• Veilier à installer cet apparéel en respectant les régles nationales d'installation électrique. Vérifier que le voltage induité sur la plaque signalétique correspond bien à celui de votre installation. Toutjourns connecter l' apparéel à la terre.
• Cet apparéil contient du gaz R 410 A dont la manipulation est réglementée par le décret n° 2007-737 du 7 mai 2007.
• Pour toute intervention sur le circuit frigorifique, faites appel à un réparateur professionnel agréé.
• Installer le climatiseur sur une surface plane et seche dans un endroit spacieux, sans obstacles.
  Laisser un minimum de 50~cm entre le climatiseur et le mur.
• Toutjours metre le climatiseur en position verticale, afin de maintainir le compresseur dans de bonnes conditions.
• Ne pas laisser ce apparéel dans une pièce avec des enfants ou des personnes handicapées sans surveillance.
• Ne pas utiliser cet apparéel à l'extérieur, dans un environnement humide, près d'une baignoire, d'une douche ou d'une piscine.
• Ne pas immerger cet apparéil ou le cordon d'alimentation.
• Cet apparéil est livré avec un cable d'alimentation monté. Ne pas utiliser d'autres connections électriques que celles livrées et recommendées par le fabricant. Ceci peut être dangereux et risque d'endommager l'article.
• Ne pas utiliser cet apparéil si le cable électrique est endommagé ou si une panne a été détectée.
• Cet apparéil est destiné à un usage domestique, selon les instructions du manuel.
• Ne jamais débrancher ou déplacer l'appareil en tirant sur le cordon d'alimentation.
• Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
• Ne jamais utiliser l'appareil sans son filtré.
• Éviter toute proximé avec des produits tels que postes de télévision, radios afin d'évier des interférences magnétiques.
• Ne pas placer l'appareil pres d'une source de chaleur.
• Ne pas utiliser l'article s'il n'est pas entiement assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée, et sa gaine d'évacuation correctement installée.
• Ne pas introduire d'objets dans la grille.
• Ne pas placer d'objet sur l'objet. Ne pas obstruer les arrivées et sorties d'air.
• Ne jamais réparé l'appareil vous même. Vous perdrièz le bénéfice de la garantie. comme tout apparéil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représenté un réel dangere et il est nécessaire de contacter un répackateur/agree.

LE FABRICANT NE SAURAIT ETRE TENU POUR RESPONSABLE DE LA MAUVAISE UTILISATION DE L'APPAREIL, CONSERVER SOIGNEUSEMENT CE MODE D'EMPLOI.

Marque	: ALPATEC
Référence du modele	: AC 10 FITP
Compresseur rotatif	: au R 410 A / 600 g
Classe énergétique en mode froid	: A
Consummation annuelle en kW	: 485
Puissance frigorifique en kW	: 2,53
EER	: 2,61
Type d'appareil	: refroidissement et chauffage
Mode de refroidissement	: par air
Puissance calorifique en kW	: 2,65
Classe énergétique en mode chaud	: D
Niveau de bruit dB(A)	: 52
Alimentation	: 220-240 V, 50 Hz
Déshumidification	: 60 litres / jour
Débit d'air maxi	: 310 m³/h
Vitesse de ventilation	: 3
Longueur de la gaine	: 150 cm
Diamètre de la gaine	: 130 mm
Idéal pour des pieces jusqu'à	: 22 m²
Dimensions	: 86,8 x 44,3 x 35 cm
Poids	: 39 kg

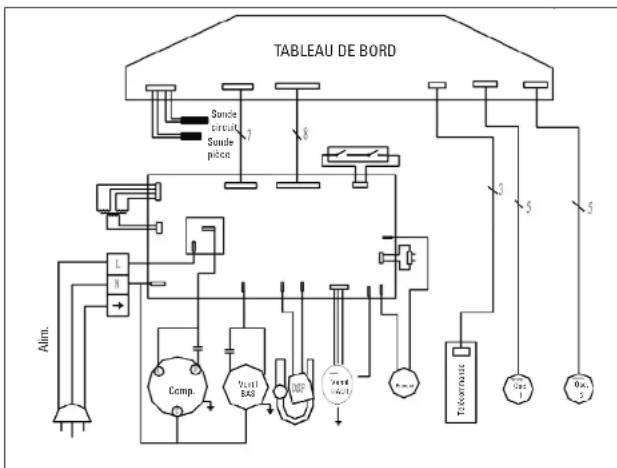

SCHEMAS ELECTRIQUE

DESCRIPTIF DE L'APPAREIL

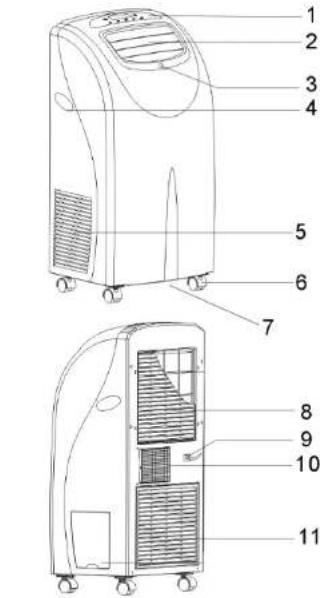

1. Tableau de bord
2. Ailettes (sortie d'air)
3. Récepteur du signal de télécommande
4. Poignée
5. Entree d'air
6. Boulette
7. Bouchon de vidange
8. Filtre à poussière
9. Cordon d'alimentation
   10.Sortie d'air
10. Entree d'air
11. Telecommande

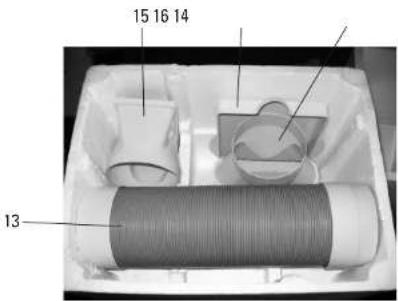

12. Gaine d'évacuation
13. Adaptateur pour fenetre
14. Liaison climatisation/gaine
15. Bac pour recupérer l'eau
16. Manchon pour mur avec couvercle
17. Kit fenetre

1218

17

DRAINING OPERATION.

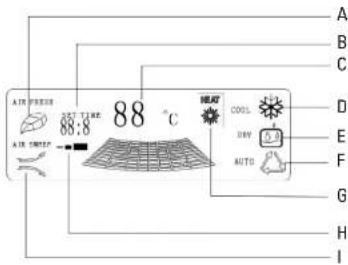

A. ioniseur (voitre appareil est équipe d'un

ioniseur permanent)

B. programmation
C. température et code panne
D. climatisation

E. deshumidification
F. mode automatique
G. chauffage
H. vitesse de ventilation
1. balayage de I'air

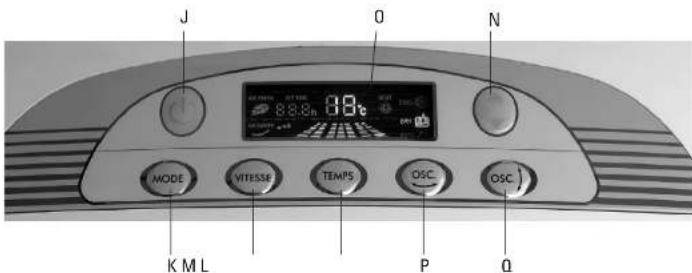

TABLEAU DE BORD

J. Marché / arrêt
K. Sélection du mode
L Touche de programmation
M. Sélection de la vitesse

N. Reglage de la températe ou du temps
0. Écran VFD
P. Oscillation horizontal
O. Oscillation vertical

TELECOMMANDE

La portée de la télécommande varie de 5 à 8 metres en fonction de l'angle de visée.

La télécommande de votre appareil fonctionne avec 2 piles AAA.

Pourmettre en place les piles,ouvir le couvercle (9) a l'arriere de la telecommande en le faisant glisser vers l'exteurier,inserer les piles dans le compartment (8) et referrer le couvercle

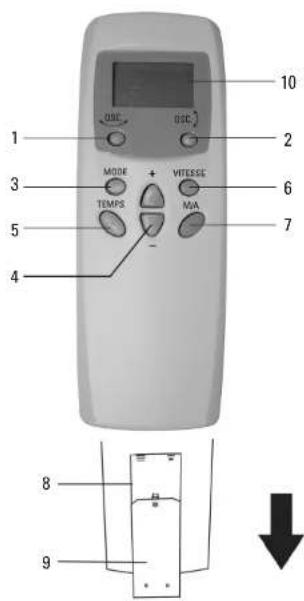

1. OSC: oscillation horizontal
   2.0SC) : oscillation vertical
2. MODE: touche de selection du mode
3. +/ -: touches de réglage de la température ou du temps

1. TEMPS : touche de programmation
2. VITESSE: touche de selection de la vitesse
3. M/A: touche marche / arrêt
4. compartmenté à piles
   9.couvercle

5. écran LCD

6. Attention au sens d'insertion des piles.

7. Ne pas mélanger de piles neuves avec des piles usages.
   -Si vous n'utilise pas votre télécommande pendant une longue période, retirer les piles.
8. En fin de vie de votre apparèt et avant de le recycler par la filière adaptée,-retirer les pîles de la télécommande.
9. Pour la protection de l'environnement, les piles usagesées doivent être rapportées chez votre revendeur.

19

6

Monter l'extrémite 15 sur la gaine.

Positionner la gaine sur le climatiseur dans le logement arriere 10.

-A travers un mur:

Réaliser dans le mur un trou de diamètre adapté à la pièce 17.

Insérer la pièce 17 dans le trou, puis l'extrémité de la gaine dans cette pièce.

Si vous enlevez que leur climatiseur, montez le couvercle de la pierie 17.

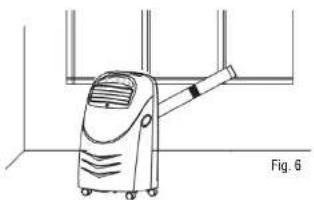

• Par la fenêtre ou la porte entre ouverte :

Monter l'accessoire pour fenetre 14 sur l'extrémité de la gaine.

Ouvrir la porte ou la fenetre et faire sortir cette extrémite en la coinguant avec la porte ou la fenetre. (Fig. 6 et 6bis)

Si vous avez une tenetre coulissante, monter le kit 18 et insérer l'extramite de la gaine dans l'ouverture prevue a cet effet.

REMARQUE:

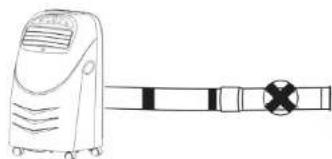

-La gaine d'évacuation de l'air chaud peut s'étrende jusqu'à 1m50. Plus elle est courte, plus le climaiteur sera performant. Ne pas fallonger la gaine. (Fig. 7)
-La gaine ne doit pas etre endommagee ou pliee.(Fig.8)

UTILISATION

TELECOMMANDE:

Correspondance avec le tableau de bord.

L'appareil peut'être pilote soit à l'aide de la télécommande, soit à l'aide du tableau de bord.

Dans la suite de la notice, seule la reférence au tableau de bord sera faite.

Pour l'utilisation de la télécommande, appliquer les correspondances suivantes :

Touche sur tableau de bord Correspondance sur télécommando
J	7
K	3
L	5
M	6
N	4
P	1
Q	2

Sur l'écran de la télécommande, les pictogrammes des différents paramêtres s'afficheront.

MISE EN MARCHE:

Brancher l'appareil, celui-ci émet un son « bip »

Appuyer sur la touche M/A (J), l'appareil se met en marche avec les derniers parametes de mode,

température et vitesse de ventilation utilisés

La température ambiente s'affiche sur l'écran VFD.

SELECTION DU MODE DE FONCTIONNEMENT:

Utiliser la touche MODE (K) pour changer de mode de fonctionnement.

Chaque pression modifie la fonction suivant le principe

AUTO > CHAUFFAGE -> VENTILATION -> CLIMATISATION -> DESHUMIDIFICATION

REGLAGE DE LA TEMPERATURE:

Utiliser la touche de réglage +/- (N) pour Sélectionner la température désirée.

Chaque pression augmente ou diminuè de 1^

La températe s'affiche sur l'écran VFD.

Quelques secondes après la fin de la selection, la température ambiente sera a nouveau affichée.

La plage de tempéralure s'étend de 16^ à 31^

REGLAGE DE LA VITESSE DE VENTILATION :

Utiliser la touche VITESSE (M) pour ajuster la vitesse de ventilation.

Chaque pression fait évolver la vitesse suivant le principe : LENT -> MOYEN -> RAPIDE

MODE DESHUMIDIFICATION.

La vitesse de ventilation ne peut pas etre reglee pendant le fonctionnement en mode deshumidification.

El est automatiquement ajustee.

Les paramêtres de ce mode sont constants et indépendants de la température sélectionnée.

MODE VENTILATION.

Ce mode est indépendant de la température qui ne peut pas être régée.

REMOTE CONTROL

L'appareil est équipe d'une régulation semi-automatique.

Lorsque la température de la sonde se sécurité detecte moins de 30^ , l'appareil fonctionne en vitesse de ventilation rapide; lorsque la temperature detectée est supérieure à 45^ , l'appareil fonctionne en vitesse de ventilation lente. Entre ces deux valeurs, la vitesse de ventilation peut-être rédigée manuellement.

MODE AUTOMATIQUE.

L'appareil soit le mode de fonctionnement en fonction de la tempétaire de la pièce :

Si T 20^, il passe en mode chaud.

Si T > 24^ il passene mode froid.

Si 20^ < T 24^ il passen mode ventilation.

ARRET DE L'APPAREIL:

En cours de fonctionnement et quelques soient les conditions selectionnées, pressor la touche M/A (J) pour arreré l'apparemil.

Celui-ci émet un son « bip » et s'arrete de fonctionner.

IONISATION:

Votte appeareil est equiped d'un ioniseur qui fonctionnera par periodes prerdetemineres (il est impossible de contrcler cette fonction).

QU'EST CE QUE LA IONISATION ?

Il existe dans l'air des particules électrées que l'on appelle IONS. Il y a des ions positifs et des ions négatifs. La sensation de bien être est liée à la densité des particules électriques nous entourant.

C'est la charge en ions négatifs qui est essentielle au bien-être.

Des travaux scientifiques et medicaux ont demontrés de façon incontestable les bénéfices de

I'ionisation sur le traitement de I'asthme allergique et sur les bronchites chroniques.

PROGRAMMATION

• Pour programmer un depart différé de l'appareil, presser une fois la touche TEMPS (M) lorsque l'apparil est branché mais pas en fonctionnement.

Sélectionné le temps restant avant la mise en route avec les touches +/− (J). Chaque pression ajoute ou enlevée 1/2h, de 0,5 à 12h.

Le temps restant avant demarrage s'affiche sur I'ecran VFD et decroit de 1/2 h en 1/2 h.

Pour annuler la programmation, appuyer de nouveau sur la touche TEMPS.

• Pour programmer un arrêt différé de l'appareil, presser une fois la touche TEMPS (M) lorsque l'appareil est en fonctionnement.

Sélectionné le temps restant avant l'arrêt avec les touches +f - J . Chaque pression ajoute ou enlevée 1/2h , de 0,5 à 12h.

Le temps restant avant arrêt s'affiche sur l'écran VFD et décroit de 1/2 h en 1/2 h.

Pour annuler la programmation, appuyer de nouveau sur la touche TEMPS.

DIRECTION DU FLUX D'AIR.

Cot apparente est equipé d'une oscillation automatique verticale et horizontalité débrayant. Pour activer ou désactiver ces fonctions, appuyer sur les touches DSC — (N) et DSC — (O).

Le(s) pictogramme(s) correspondant(s) s'allume(nt) sur I'ecran VFD.

EVACUATION DES CONDENSAS

Vôtre climaître est équipé de la technologie d'évacuation des condensas par la gaine d'air chaud.
Cette opération est automatique.

Dans certains cas (environnement très humide par exemple), l'appareil ne peut pas évacuer tous les condensas par la gaine et une partie est récapacité dans un bac à l'intérieur du climatiseur.
Lorsque le bac est plein, l'erreur E2 s'affiche sur l'écran VFD l'apparil s'arrête de fonctionner.
Pour vider le bac, arreter le climatiseur, positionner le bac à eau amovible (16) sous le bouchon de vidange (7), restorer le bouchon de vidange pour laisser s'évacuer l'eau.
Lorsque le bac est vide, replacing le bouchon de vidange et redémarrer le climatiseur.

MAINTENANCE

Avont toute opération de maintenance, arrêtez et débranchez votre climatiseur.

No pas utiliser de solvants chimiques qui poursaient abimer votre apparéil.

Utiliser un chiffon doux et sec pour nettoyer la carrosserie de votre apparéil.

FILTRÉ A POUSSIÈRE:

Si vous filtre à poussière est sale, votre climatiseur sera moins performant. Nettoyer le filtre au moins tous les 2 mois.

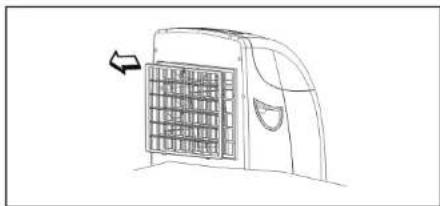

Retirer le couvercle sur le filtrte (B) en tirant comme indiqued sur le schémas. Retirer le bio-filtre, oter le filtrte et le laver (aspirateur ou eau tiède et séchage). Remettrie le bio-filtre puis le filtrte et son couvercle en place.

BIO FILTR:

ATTENTION: ce fille ne se nettoie pas. Il faut le remplacer au moins une fois par an. Si lorsque vous nettoyez votre fille à poussière votre Bio-filtre est sale, changeze-le.

PARTS LIST

En cas de mauvais fonctionnement et avant de faire appel à un réparateur agréé, vérifier les points suivants :

PANNE.

Problème	Causes possibles	Solutions possibles
L'appareil ne fonctionne pas	- Il n'est pas branché- La prise électrique est endommagée- Le fusible ou le cordon d'alimentation de l'appareil sont endommagés	- Le brancher- La changer- Rapporter votre apparéil chez un réparateur agréé qui procèderà la réparation
L'appareil s'arrête automatiquement	- La programmation était activée	- Annuler la programmation
Pas d'air froid en mode climatisation	- La température de la pièce est inférieure à la température de consigne- L'évaporateur est gelé	- Fonctionnement normal- Eliminer la glace sur l'évaporateur
Pas d'air chaud en mode chauffage	- La température de la pièce est supérieure à la température de consigne- Le condenseur est gelé- Le climatisateur est en préchauffage	Fonctionnement normal- Eliminer la glace sur le condenseur Fonctionnement normal : après le préchauffage, le climatisateur produit de l'air chaud
L'écran VFD affiche E3.E4.E5	- Le circuit de réfrigérant est endommagé	- Le faire changer par un réparateur agréé.
L'écran VFD affiche E2	- Le bac à eau est plein	- Vider le bac à eau
L'écran VFD affiche E1	- Le voltage est trop élevé ou trop bas- Le produit est endommagé	- Eteindre l'appareil et le remettre en marche lorsque le voltage est normal- Amener votre produit chez un réparateur agréé

Si vous produit a un fonctionnement anormal, arrêtez le et amenez le chez vous revendeur ou bien un réparateur/agree.

ENGLISH
