AC 12 FIT - Climatisation ALPATEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation mobile monobloc
Marque	ALPATEC
Modèle	AC 12 FIT
Puissance frigorifique	2,85 kW
Consommation annuelle	545 kWh
Classe énergétique (mode froid)	A
EER (Coefficient d'efficacité frigorifique)	2,61
Alimentation électrique	220-240 V, 50 Hz
Dimensions (H x L x P)	86,8 x 44,3 x 35 cm
Poids	39 kg
Déshumidification	60 L/jour
Débit d'air maxi	310 m³/h
Vitesses de ventilation	3 (Lent, Moyen, Rapide)
Longueur de la gaine d'évacuation	150 cm
Diamètre de la gaine	130 mm
Surface recommandée	Jusqu'à 25 m²
Gaz réfrigérant	R 410 A (600 g)
Niveau sonore	52 dB(A)
Modes de fonctionnement	Climatisation, Déshumidification, Ventilation
Fonctions spéciales	Ionisation, programmation départ/arrêt différé, oscillation automatique
Filtre à poussière	Lavable (tous les 2 mois)
Bio-filtre	Remplacement annuel
Évacuation des condensats	Automatique par la gaine, bac de récupération si nécessaire
Télécommande	Oui, avec 2 piles AAA (portée 5-8 m)
Sécurité	Arrêt automatique en cas de bac plein (code E2), protection contre les surtensions (code E1)

FOIRE AUX QUESTIONS - AC 12 FIT ALPATEC

Comment installer la gaine d'évacuation ?

Fixez l'adaptateur pour fenêtre ou le manchon mural sur la gaine. Si vous utilisez une fenêtre, ouvrez-la et coincez l'extrémité. Pour une fenêtre coulissante, utilisez le kit fourni. La gaine ne doit pas être pliée ni rallongée.

Que faire quand le code erreur E2 s'affiche ?

Le bac à eau est plein. Arrêtez l'appareil, placez un récipient sous le bouchon de vidange, retirez-le pour évacuer l'eau, puis remettez le bouchon et redémarrez.

Comment nettoyer le filtre à poussière ?

Retirez le couvercle du filtre, enlevez le bio-filtre, puis lavez le filtre à poussière à l'eau tiède ou avec un aspirateur. Laissez sécher avant de remonter. Nettoyez-le tous les 2 mois.

Quand remplacer le bio-filtre ?

Le bio-filtre ne se nettoie pas. Remplacez-le au moins une fois par an, ou plus souvent s'il est visiblement sale lors du nettoyage du filtre à poussière.

Comment programmer un arrêt différé ?

Appuyez sur la touche TEMPS quand l'appareil fonctionne. Utilisez les touches + ou - pour régler le délai (de 0,5 à 12 h). Le temps restant s'affiche. Pour annuler, reappuyez sur TEMPS.

Puis-je utiliser la télécommande si je perds le tableau de bord ?

Oui, la télécommande offre les mêmes fonctions. Les touches correspondent : MODE (K), TEMPS (L), VITESSE (M), +/-, M/A, OSC. La portée est de 5 à 8 mètres.

Pourquoi l'appareil ne refroidit-il pas assez ?

Vérifiez que la température ambiante est supérieure à la consigne, que le filtre n'est pas encrassé, et que la gaine n'est pas obstruée. Si l'évaporateur est gelé, éteignez l'appareil pour le dégivrer.

Quels modes de fonctionnement sont disponibles ?

Vous pouvez choisir entre Ventilation, Climatisation et Déshumidification. Utilisez la touche MODE pour alterner. En mode ventilation, la température n'est pas réglable.

Comment régler l'oscillation de l'air ?

Appuyez sur les touches OSC (horizontale) et OSC (verticale) pour activer ou désactiver le balayage automatique. Les pictogrammes correspondants s'allument sur l'écran.

Que faire si l'écran affiche E1 ?

Le voltage est trop élevé ou trop bas. Éteignez l'appareil et attendez que la tension se normalise. Si le problème persiste, contactez un réparateur agréé.

MODE D'EMPLOI AC 12 FIT ALPATEC

Indications relatives à la protection de l'environnement

Au torme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures ménagères mais doit être remis à un point de collecte destiné au recyclage des appareils électriques et électroniques. Le symbole figurent sur le produit, la notice d'utilisation ou l'emballage vous indique cela. Les matériaux sont recyclables conformément à leur marquage. Vous apporterez une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des appareils usagés. Veuillez vous adresser a votre municipalité pour connaître la déchetterie compétente.

ALPATEC vous félicite d'avoir choisi ce produit et vous remercie de votre confiance. Pour votre confort et votre sécurité, votre article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité. Nos produits sont conçus pour vous plaire tant par leur design que par leur facilité d'utilisation et dans l'objectif constant de vous apporter complète satisfaction.

CONSIGNES DE SÉCURITÉ

Lorsque vous utilisez des appareils électriques, des précautions de base sont à prendre. LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIERE UTILISATION DE L'APPAREIL

- Veiller à installer cet appareil en respectant les règles nationales d'installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toujours connecter l'appareil à la terre.

- Cet appareil contient du gaz R 410 A dont la manipulation est réglementée par le décret n° 2007-737 du 7 mai 2007.

- Pour toute intervention sur le circuit frigorifique, faites appel à un réparateur professionnel agréé.

- Installer le climatiseur sur une surface plane et sèche dans un endroit spacieux, sans obstacles. Laisser un minimum de 50 cm entre le climatiseur et le mur.

- Toujours mettre le climatiseur en position verticale, afin de maintenir le compresseur dans de bonnes conditions.

- Ne pas laisser cet appareil dans une pièce avec des enfants ou des personnes handicapées sans surveillance.

- Ne pas utiliser cet appareil à l'extérieur, dans un environnement humide, près d'une baignoire, d'une douche ou d'une piscine.

- Ne pas immerger cet appareil ou le cordon d'alimentation.

- Cet appareil est livré avec un câble d'alimentation monté. Ne pas utiliser d'autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil.

- Ne pas utiliser cet appareil si le câble électrique est endommagé ou si une panne a été détectée.

- Cet appareil est destiné à un usage domestique, selon les instructions du manuel.

- Ne jamais débrancher ou déplacer l'appareil en tirant sur le cordon d'alimentation.

- Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.

- Ne jamais utiliser l'appareil sans son filtre.

- Eviter toute proximité avec des appareils tels que postes de télévision, radios afin d'éviter des interférences magnétiques.

- Ne pas placer l'appareil près d'une source de chaleur.

- Ne pas utiliser l'appareil s'il n'est pas entièrement assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée, et sa gaine d'évacuation correctement installée.

- Ne pas introduire d'objets dans la grille.

- Ne pas placer d'objet sur l'appareil. Ne pas obstruer les arrivées et sorties d'air.

- Ne jamais réparer l'appareil vous même. Vous perdriez le bénéfice de la garantie. Comme tout appareil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représente un réel danger et il est nécessaire de contacter un réparateur agréé.

LE FABRICANT NE SAURAIT ÊTRE TENU POUR RESPONSABLE DE LA MAUVAISE UTILISATION DE L'APPAREIL. CONSERVER SOIGNEUSEMENT CE MODE D'EMPLOI.

Marque	: ALPATEC
Référence du modèle	: AC 12 FIT
Compresseur rotatif	: au R 410 A / 600 g
Classe énergétique en mode froid	: A
Consommation annuelle en kW	: 545
Puissance frigorifique en kW	: 2,85
EER	: 2,61
Type d'appareil	: refroidissement
Mode de refroidissement	: par air
Puissance calorifique en kW	: NA
Classe énergétique en mode chaud	: NA
Niveau de bruit dB(A)	: 52
Alimentation	: 220-240 V, 50 Hz
Déshumidification	: 60 litres / jour
Débit d'air maxi	: 310 m^2/h
Vitesses de ventilation	: 3
Longueur de la gaine	: 150 cm
Diamètre de la gaine	: 130 mm
Idéal pour des pièces jusqu'à	: 25 m^2
Dimensions	: 86,8 x 44,3 x 35 cm
Poids	: 39 kg

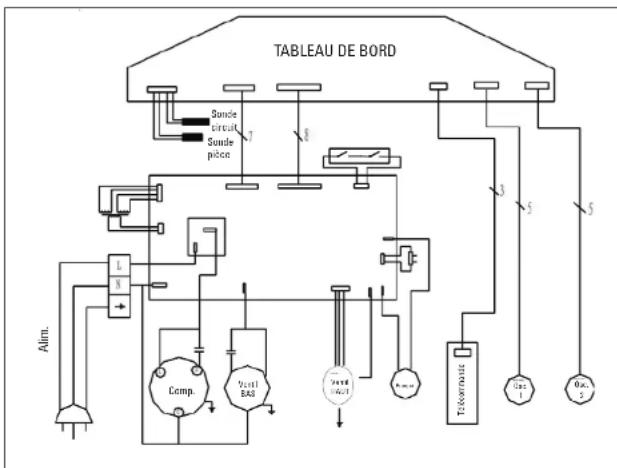

SCHEMAS ELECTRIQUE


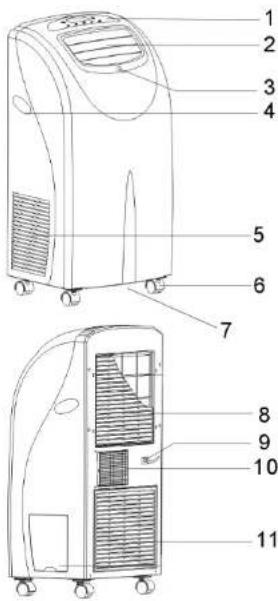

DESCRIPTIF DE L'APPAREIL

1. Tableau de bord
2. Ailettes (sortie d'air)
3. Récepteur du signal de télécommande
4. Poignée
5. Entrée d'air
6. Roulette
7. Bouchon de vidange
8. Filtre à poussière
9. Cordon d'alimentation
10. Sortie d'air
11. Entrée d'air
12. Télécommande

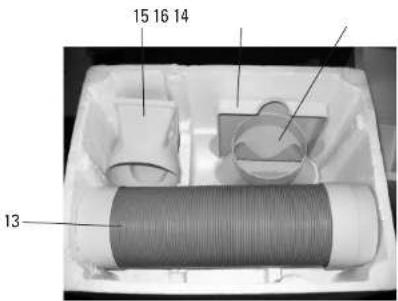

13. Gaine d'évacuation
14. Adaptateur pour fenêtre
15. Liaison climatiseur/gaine
16. Bac pour récupérer l'eau
17. Manchon pour mur avec couvercle
18. Kit fenêtre

12 18

1 2 3 4 5 6 7 8 9 10 11

17

15 16 14 13

DRAINING OPERATION.

A. ioniseur (votre appareil est équipé d'un

ioniseur permanent)

B. programmation

C. température et code panne

D. climatisation

E. déshumidification

F. mode automatique

G. picto inactif

H. vitesse de ventilation

I. balayage de l'air

AIR PRESS 88:8 88 °C HEAT COOL DRY AUTO A B C D E F G H I

TABLEAU DE BORD

J. Marche / arrêt

K. Sélection du mode

L Touche de programmation

M. Sélection de la vitesse

N. Réglage de la température ou du temps

O. Écran VFD

P. Oscillation horizontale

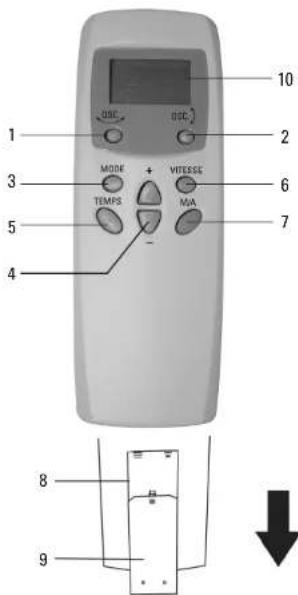

La portée de la télécommande varie de 5 à 8 mètres en fonction de l'angle de visée.

La télécommande de votre appareil fonctionne avec 2 piles AAA.

Pour mettre en place les piles, ouvrir le couvercle (9) à l'arrière de la télécommande en le faisant glisser vers l'extérieur, insérer les piles dans le compartiment (8) et refermer le couvercle

1. OSC—: oscillation horizontale
2. OSC): oscillation verticale
3. MODE : touche de sélection du mode
4. • / - : touches de réglage de la température ou du temps

1 2 3 4 5 6 7 8 9 10 MODE + Vitesse - Temperature MIA

1. TEMPS : touche de programmation
2. VITESSE : touche de sélection de la vitesse
3. M/A : touche marche / arrêt
4. compartiment à piles
5. couvercle

6. écran LCD

7. Attention au sens d'insertion des piles.

8. Ne pas mélanger de piles neuves avec des piles usagées.
9. Si vous n'utilisez pas votre télécommande pendant une longue période, retirer les piles.
10. En fin de vie de votre appareil et avant de le recycler par la filière adaptée, retirer les piles de la télécommande.
11. Pour la protection de l'environnement, les piles usagées doivent être rapportées chez votre revendeur.

Monter l'extrémité 15 sur la gaine.

Positionner la gaine sur le climatiseur dans le logement arrière 10.

- A travers un mur :

Réaliser dans le mur un trou de diamètre adapté à la pièce 17.

Insérer la pièce 17 dans le trou, puis l'extrémité de la gaine dans cette pièce.

Si vous enlevez votre climatiseur, montez le couvercle de la pièce 17.

- Par la fenêtre ou la porte entre ouverte :

Monter l'accessoire pour fenêtre 14 sur l'extrémité de la gaine.

Ouvrir la porte ou la fenêtre et faire sortir cette extrémité en la coinçant avec la porte ou la fenêtre. (Fig. 6 et 6bis)

Si vous avez une fenêtre coulissante, monter le kit 18 et insérer l'extrémité de la gaine dans l'ouverture prévue à cet effet.

REMARQUE :

• La gaine d'évacuation de l'air chaud peut s'étendre jusqu'à 1m50. Plus elle est courte, plus le climatiseur sera performant. Ne pas rallonger la gaine. (Fig. 7)
• La gaine ne doit pas être endommagée ou pliée. (Fig. 8)

Correspondance avec le tableau de bord.

L'appareil peut-être piloté soit à l'aide de la télécommande, soit à l'aide du tableau de bord.

Dans la suite de la notice, seule la référence au tableau de bord sera faite.

Pour l'utilisation de la télécommande, appliquer les correspondances suivantes :

Touche sur tableau de bord Correspondance sur télécommande
J	7
K	3
L	5
M	6
N	4
P	1
Q	2

Sur l'écran de la télécommande, les pictogrammes des différents paramètres s'afficheront.

MISE EN MARCHE :

Brancher l'appareil, celui-ci émet un son « bip ».

Appuyer sur la touche M/A (J), l'appareil se met en marche avec les derniers paramètres de mode, température et vitesse de ventilation utilisés.

La température ambiante s'affiche sur l'écran VFD.

SÉLECTION DU MODE DE FONCTIONNEMENT :

Utiliser la touche MODE (K) pour changer de mode de fonctionnement.

Chaque pression modifie la fonction suivant le principe :

VENTILATION -> CLIMATISATION -> DESHUMIDIFICATION

RÉGLAGE DE LA TEMPÉRATURE :

Utiliser la touche de réglage + / - (N) pour sélectionner la température désirée.

Chaque pression augmente ou diminue de 1°C.

La température s'affiche sur l'écran VFD.

Quelques secondes après la fin de la sélection, la température ambiante sera à nouveau affichée.

La plage de température s'étend de 16°C à 31°C.

RÉGLAGE DE LA VITESSE DE VENTILATION :

Utiliser la touche VITESSE (M) pour ajuster la vitesse de ventilation.

Chaque pression fait évoluer la vitesse suivant le principe : LENT -> MOYEN -> RAPIDE

REMOTE CONTROL

La vitesse de ventilation ne peut pas être réglée pendant le fonctionnement en mode déshumidification. Elle est automatiquement ajustée

Les paramètres de ce mode sont constants et indépendants de la température sélectionnée.

MODE VENTILATION.

Ce mode est indépendant de la température qui ne peut pas être réglée.

ARRÊT DE L'APPAREIL :

En cours de fonctionnement et quelques soient les conditions sélectionnées, presser la touche M/A (J) pour arrêter l'appareil.

Celui-ci émet un son « bip » et s'arrête de fonctionner.

IONISATION:

Votre appareil est équipé d'un ioniseur qui fonctionnera par périodes prédéterminées (il est impossible de contrôler cette fonction).

QU'EST CE QUE LA IONISATION ?

Il existe dans l'air des particules électrisées que l'on appelle IONS. Il y a des ions positifs et des ions négatifs. La sensation de bien être est liée à la densité des particules électriques nous entourant. C'est la charge en ions négatifs qui est essentielle au bien être.

Des travaux scientifiques et médicaux ont démontrés de façon incontestable les bénéfices de l'ionisation sur le traitement de l'asthme allergique et sur les bronchites chroniques.

PROGRAMMATION

• Pour programmer un départ différé de l'appareil, presser une fois la touche TEMPS (M) lorsque l'appareil est branché mais pas en fonctionnement.
  Sélectionné le temps restant avant la mise en route avec les touches + / - (J). Chaque pression ajoute ou enlève 1/2 h, de 0,5 à 12h.
  Le temps restant avant démarrage s'affiche sur l'écran VFD et décroît de 1/2 h en 1/2 h.
  Pour annuler la programmation, appuyer de nouveau sur la touche TEMPS.

- Pour programmer un arrêt différé de l'appareil, presser une fois la touche TEMPS (M) lorsque l'appareil est en fonctionnement.

Sélectionné le temps restant avant l'arrêt avec les touches +/-(J). Chaque pression ajoute ou enlève 1/2 h, de 0,5 à 12h.

Le temps restant avant arrêt s'affiche sur l'écran VFD et décroît de 1/2 h en 1/2 h.

Pour annuler la programmation, appuyer de nouveau sur la touche TEMPS.

DIRECTION DU FLUX D'AIR.

Cet appareil est équipé d'une oscillation automatique verticale et horizontale débrayable. Pour activer ou désactiver ces fonctions, appuyer sur les touches OSC —(N) et OSC (O). Le(s) pictogramme(s) correspondant(s) s'allume(nt) sur l'écran VFD.

EVACUATION DES CONDENSAS

Votre climatiseur est équipé de la technologie d'évacuation des condensas par la gaine d'air chaud. Cette opération est automatique.

Dans certains cas l'environnement très humide par exemple), l'appareil ne peut pas évacuer tous les condensas par la gaine et une partie est récupérée dans un bac à l'intérieur du climatiseur. Lorsque le bac est plein, l'erreur E2 s'affiche sur l'écran VFD l'appareil s'arrête de fonctionner. Pour vider le bac, arrêter le climatiseur, positionner le bac à eau amovible (16) sous le bouchon de vidange (7), retirer le bouchon de vidange pour laisser s'évacuer l'eau. Lorsque le bac est vide, replacer le bouchon de vidange et redémarrer le climatiseur.

MAINTENANCE

Avant toute opération de maintenance, arrêtez et débranchez votre climatiseur.

Ne pas utiliser de solvants chimiques qui pourraient abîmer votre appareil.

Utiliser un chiffon doux et sec pour nettoyer la carrosserie de votre appareil.

FILTRE À POUSSIÈRE :

Si votre filtre à poussière est sale, votre climatiseur sera moins performant. Nettoyer le filtre au moins tous les 2 mois.

Retirer le couvercle sur le filtre (8) en tirant comme indiqué sur le schémas. Retirer le bio-filtre, oter le filtre et le laver (aspirateur ou eau tiède et séchage). Remettre le bio-filtre puis le filtre et son couvercle en place.

BIO FILTRE:

ATTENTION : ce filtre ne se nettoie pas. Il faut le remplacer au moins une fois par an. Si lorsque vous nettoyez votre filtre à poussière votre Bio-filtre est sale, changez-le.

PARTS LIST

PANNE.
En cas de mauvais fonctionnement et avant de faire appel à un réparateur agréé, vérifier les points suivants :

Problème	Causes possibles	Solutions possibles
L'appareil ne fonctionne pas	- Il n'est pas branché- La prise électrique est endommagée- Le fusible ou le cordon d'alimentation de l'appareil sont endommagés	- Le brancher- La faire changer- Rapporter votre appareil chez un réparateur agréé qui procédera à la réparation
L'appareil s'arrête automatiquement	- La programmation était activée	- Annuler la programmation
Pas d'air froid en mode climatisation	- La température de la pièce est inférieure à la température de consigne- L'évaporateur est gelé	- Fonctionnement normal- Eliminer la glace sur l'évaporateur
L'écran VFD affiche E3.E4.E5	- Le circuit de réfrigérant est endommagé	- Le faire changer par un réparateur agréé.
L'écran VFD affiche E2	- Le bac à eau est plein	- Vider le bac à eau
L'écran VFD affiche E1	- Le voltage est trop élevé ou trop bas- Le produit est endommagé	- Eteindre l'appareil et le remettre en marche lorsque le voltage est normal- Amener votre produit chez un réparateur agréé

Si votre produit a un fonctionnement anormal, arrêtez le et amenez le chez votre revendeur ou bien un réparateur agréé.

ENGLISH
