AC 120 CH - Climatisation ALPATEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation mobile monobloc
Marque	Alpatec
Modèle	AC 120 CH
Dimensions (L x H x P)	364 x 794 x 320 mm
Poids net	28 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance nominale (froid/chaud)	3500 W
Puissance absorbée (froid)	1250 W
Puissance absorbée (chaud)	1260 W
Efficacité énergétique (EER)	2,6 / Classe A
Débit d'air	380 m³/h
Capacité de déshumidification	28,8 l/jour
Puissance sonore	65 dB(A)
Surface recommandée	Jusqu'à 28 m²
Gaz réfrigérant	R 410 A
Longueur maximale de la gaine	1,5 m
Diamètre de la gaine	150 mm
Modes de fonctionnement	Froid, Chaud, Ventilation, Déshumidification
Réglage de température	16 °C à 31 °C
Vitesses de ventilation	Lent, Fort
Minuteur	Départ et arrêt différé (1-24 h)
Télécommande	Avec pile CR2025
Évacuation des condensats	Automatique via la gaine ; bac de récupération avec vidange manuelle
Entretien des filtres	Nettoyage à l'eau tiède savonneuse
Indice de réparabilité	Pièces détachées disponibles (réparation par un professionnel conseillée)

FOIRE AUX QUESTIONS - AC 120 CH ALPATEC

Comment installer la gaine d'évacuation d'air ?

Montez la gaine d'évacuation (1) sur la sortie d'air arrière à l'aide de la liaison fournie (3). Assemblez l'embout (2) à l'extrémité libre. Placez le climatiseur devant une fenêtre ou porte-fenêtre et fixez l'accessoire entre les battants. Pour une installation fixe, réalisez une ouverture murale de diamètre adapté.

Que faire si le bac d'eau est plein et que l'appareil s'arrête ?

Le voyant lumineux 'bac plein' s'allume. Arrêtez et débranchez l'appareil. Placez un récipient sous le bouchon de vidange (F), retirez le bouchon, connectez le tuyau d'évacuation (5) pour vider l'eau. Revissez le bouchon et redémarrez le climatiseur.

Comment nettoyer les filtres à air ?

Ouvrez les grilles à l'arrière de l'appareil et retirez les filtres (C). Lavez-les avec précaution dans de l'eau tiède savonneuse, rincez et séchez soigneusement. Remettez les filtres en place. Effectuez cette opération régulièrement (toutes les 2 semaines en utilisation intensive).

Pourquoi l'appareil ne produit-il pas assez d'air frais ?

Vérifiez que les portes et fenêtres sont fermées, qu'il n'y a pas de source de chaleur dans la pièce, que le filtre à air n'est pas bouché, que la température sélectionnée est assez basse (16-31°C), et que les entrées d'air ne sont pas obstruées.

Que signifie le code panne E0 sur l'écran ?

Le code E0 indique un dysfonctionnement de la sonde de température ambiante. Faites vérifier par un réparateur agréé que la sonde est correctement branchée.

Que signifient les codes panne E2 ou E4 ?

Ils indiquent un dysfonctionnement de la pompe à eau. Éteignez et rallumez l'appareil. Si le problème persiste, contactez un technicien agréé.

Comment utiliser le mode déshumidification ?

Appuyez sur le bouton MODE (5) jusqu'à ce que le voyant 'DÉSHU.' s'allume. L'appareil fonctionne alors en vitesse lente uniquement. Ce mode permet de réduire l'humidité de la pièce.

Comment programmer le minuteur pour un départ différé ?

Mettez l'appareil en marche, réglez les paramètres souhaités (mode, température, vitesse), puis éteignez-le. Appuyez sur MINUTEUR (8) : '01' clignote. Utilisez TEMP.+ et TEMP.- pour régler le nombre d'heures (1-24). Appuyez à nouveau sur MINUTEUR pour valider. Le voyant Minuteur reste allumé.

Puis-je utiliser le climatiseur dans une salle de bain ou à l'extérieur ?

Non. L'appareil est conçu pour un usage intérieur domestique uniquement. Ne l'utilisez pas à l'extérieur, près d'une baignoire, d'une douche ou d'une piscine pour éviter tout risque d'électrocution.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez la pile (type CR2025) et son sens d'insertion. Si vous n'utilisez pas la télécommande pendant longtemps, retirez la pile. En cas de dysfonctionnement persistant, remplacez la pile ou contactez le service après-vente.

MODE D'EMPLOI AC 120 CH ALPATEC

Indications relatives à la protection de l'environnement

Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures ménagères mais doit être remis à un point de collecte destiné au recyclage des appareils électriques et électroniques. Le symbole figurant sur le produit. La notice d'utilisation ou l'emballage vous indique cela. Les matériaux sont recyclables conformément à leur marquage. Vous apporterez une large contribution à la protection de l'environnement par le bisis du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des appareils usagés. Veuillez vous adresser à votre municipalité pour connaître la déchétierie compétente.

Photo non contractuelle

11/13
MODE D'EMPLOI

[NO TEXT]

FRANÇAIS

ALPATEC vous félicite d'avoir choisi ce produit et vous remercie de votre confiance. Pour votre confort et votre sécurité, votre article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité. Nos produits sont conçus pour vous plaire tant par leur design que par leur facilité d'utilisation et dans l'objectif constant de vous apporter complète satisfaction.

CONSIGNES DE SÉCURITÉ

Lorsque vous utilisez des appareils électriques, des précautions de base sont à prendre.

LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIÈRE UTILISATION DE L'APPAREIL

Lors du montage et à chaque opération d'entrelien, il faut observer les précautions citées dans ce manuel ainsi qu'adopter toutes les précautions suggérées par le bon sens commun et par les Normes de Sécurité en vigueur sur le lieu de l'installation.

• Installer le climatiseur sur une surface plane et sèche dans un endroit spacieux, sans obstacles. Laisser un minimum de 50 cm entre le climatiseur et le mur.
• Toujours mettre le climatiseur en position verticale, afin de maintenir le compresseur dans de bonnes conditions.
• Ne pas laisser cet appareil dans une pièce avec des enfants ou des personnes handicapées sans surveillance.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instruction préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
• Ne jamais réparer l'appareil vous-même. Vous perdriez le bénéfice de la garantie. Comme tout appareil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représente un réel danger et il est nécessaire de contacter un réparateur agréé.
• Veiller à installer cet appareil en respectant les règles nationales d'installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toujours connecter l'appareil à la terre.
• Ne pas utiliser cet appareil à l'extérieur, dans un environnement humide, près d'une baignoire, d'une douche ou d'une piscine.
• Ne pas immerger cet appareil ou le cordon d'alimentation.
• Cet appareil est livré avec un câble d'alimentation monté. Ne pas utiliser d'autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil.
• Ne pas utiliser cet appareil si le câble électrique est endommagé ou si une panne a été détectée.
• Cet appareil est destiné à un usage domestique, selon les instructions du manuel.
• Ne jamais débrancher ou déplacer l'appareil en tirant sur le cordon d'allimentation.
• Ne jamais utiliser l'apparell sans son titre.
• Éviter toute proximité avec des appareils tels que postes de télévision, radios afin d'éviter des interférences magnétiques.
• Ne pas placer l'appareil près d'une source de chaleur ou dans une pièce où l'air peut contenir du gaz, de l'huile, du soufre...
• Ne pas utiliser l'appareil s'il n'est pas entièrement assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée, et sa gaine d'évacuation correctement installée.
  • Ne pas introduire d'objets dans la grille.
• Ne pas placer d'objet sur l'appareil. Ne pas obstruer les arrivées et sorties d'air.

LE FABRICANT NE SAURAIT ÊTRE TENU POUR RESPONSABLE DE LA MAUVAISE UTILISATION

DE L'APPAREIL. CONSERVER SOIGNEUSEMENT CE MODE D'EMPLOI.

• Le fabricant décline toute responsabilité en cas de dommages aux personnes ou aux blens suite au non respect des normes contenues dans cette notice.
• Après avoir retiré l'emballage, s'assurer que l'apparell est en parfait état.
• Les appareils peuvent subir des mises à jour et par conséquent présenter des éléments différents de ceux qui sont représentés sans que cela constitue pour autant un préjudice pour les textes contenus dans ce manuel.

2

NOTES

⊕

11

|

[NO TEXT]

En cas de mauvais fonctionnement et avant de faire appel à un réparateur agréé, vérifier les points suivants :

Problème Causes possibles Solutions possibles
L'appareil ne fonctionne pas - Il n'est pas branché- La prise électrique est endommagée- Le fusible ou le cordon de l'appareil sont endommagés- Le voyant lumineux bac plein clignole		- Le brancher- La changer- Rapporter votre appareil chez un réparateur agréé qui procédera à la réparation- Le réservoir d'eau est plein. Le vider
L'appareil n'émet pas assez d'air frais	- Les portes ou fenêtres sont ouvertes- Il y a une source de chaleur dans la pièce- Le filtre à air est bouché ou mal positionné- La température sélectionnée est trop élevée- L'entrée d'air est bouchée	- Les fermer- Retirer la source de chaleur si possible- Vérifier le positionnement du filtre ou le nettoyer- Modifier la programmation- Nettoyer l'entrée d'air
L'appareil s'arrête automatiquement en mode chauffage	La température de la pièce est trop élevée La température de la pièce est trop élevée La température de la pièce est trop élevée La température de la pièce est trop élevée La température de la pièce est trop élevée La température de la pièce est trop élevée La température de la pièce est trop élevée La température de la pièce est trop élevée La température de la pièce est trop élevée La température de la pièce est trop élevée La temperature ambiante de la pièce aura diminué	- L'appareil redémarrera automatiquement lorsque la température ambiante de la pièce aura diminué
L'appareil est bruyant - La surface	du sol n'est pas assez plate- Le bruit vient de la circulation du gaz réfrigérant	- L'appareil doit être positionné sur une surface plane- Fonctionnement normal
Code Panne E0 apparaît sur l'écran	Dysfonctionnement de la sonde de température ambiante	Faire vérifier par un réparateur que la sonde de la température ambiante est bien commoutée
Code panne E2/E4 apparaît sur l'écran	Dysfonctionnement de la pompe à eau Étainre	- Dres et rallumer l'appareil ou appeler un technicien agréé.

Si dans les points énumérés aucune solution ne correspond au dysfonctionnement de l'appareil, ne tentez pas de le réparer vous-même, faites appel à un réparateur agréé.

CARACTÉRISTIQUES TECHNIQUESPANNE

Unités Mesures
Voltage V 220-240
Fréquence Hz	50
Puissance nominale	W	3500 (chaud/froid)
Puissance absorbée	W	1250 froid/1260 chaud
EER / Classe		2,6 / A
Débit d'air	m3/h	380
Capacité déshumidification	l/j	28,8
Puissance sonore	Db(A)	65
Longueur max de la gaine	m	1,5
Diamètre max de la gaine	mm	150
Dimensions	mm	364 x 794 x 320
Poids	kg	28
Idéal pour pièce jusqu'à	m2	28
Gaz		R 410 A

10

3

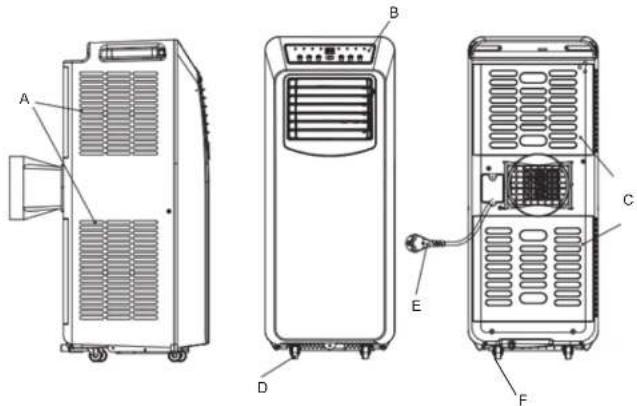

DESCRIPTIF DE L'APPAREIL

A. Grilles d'entrée et de sortie d'air
B. Tableau de bord
C. Filtres à air

D. Roulettes de déplacement
E. Prise électrique
F. Bouchon de vidange

Vue de côté Vue de face Vue arrière

Accessoire:

1. Gaine d'évacuation d'air
2. Embout pour gaine
3. Liaison appareil/gaine
4. Kit fenêtre (AC 12 CH uniquement)
5. Tuyau d'évacuation d'eau

Avant tout entretien, arrêtez et débranchez votre climatiseur.

Ne pas utiliser de solvants chimiques qui pourraient abimer votre appareil.

Utiliser un chiffon doux et sec pour nettoyer la carrosserie de votre appareil.

FILTRES À AIR (À L'ARRIÈRE DE L'APPAREIL) :

Ouvrir les grilles à l'arrière de l'appareil et retirer les filtres (C). Les laver avec précaution dans de l'eau liède savonneuse, les rincer et les sècher soigneusement. Les remettre en place dans l'appareil,

CLIMATISEUR

Améter et débrancher l'apparell.

Utiliser un chiffon doux (et humide si besoin) pour nettoyer la carrosserie.

Ne pas asperger l'appareil. Ne pas utiliser de détergent abrasif, d'essence ou de produits dérivés

ÉVACUATION DES CONDENSATS

Votre climatiseur est équipé de la technologie d'évacuation des condensats par la gaine d'évacuation d'air. Cette opération est automatique.

Dans certains cas (environnement très humide par exemple), l'appareil ne peut pas évacuer tous les condensats par la gaine et une partie est récupérée dans un bac à l'intérieur du climatiseur.

Lorsque le bac est plein, le témoin lumineux s'allume et l'appareil arrête de fonctionner.

Pour vider le bac, arrêter le climatiseur, positionner un récipient sous le bouchon de vidange (F), retirer le bouchon de vidange et connecter le tuyau d'évacuation (5) pour laisser s'évacuer l'eau.

Lorsque le bac est vide, replacer le bouchon de vidange et redémarrer le climatiseur.

Avant de ranger votre appareil en fin de saison, procéder à la vidange du bac intérieur comme indiqué ci-dessus.

[NO TEXT]

FONCTIONNEMENT

MISE EN MARCHE

Appuyer sur la touche M/A (1), l'appareil démaré avec les derniers paramètres de mode, température et vitesse de ventilation utilisés.

MODE FROID

- Appuyer sur le bouton MODE (5) jusqu'à ce que le voyant lumineux « FROID » apparaisse.

- Appuyer sur le bouton TEMP.+ (2) ou TEMP.- (3) pour augmenter ou diminuer la température. Chaque pression augmente ou diminue de 1 °C. La température s'affiche sur l'écran LED (4). La plage de température s'étend de 16 °C à 31 °C.

- Appuyer sur le bouton vitesse (7) jusqu'à ce que le voyant lumineux « LENT » ou « FORT » apparaisse en fonction de la vitesse désirée.

Remarque : si la température ambiante est inférieure à la température sélectionnée l'appareil ne se metra pas en marche.

MODE CHAUFFAGE

- Appuyer sur le bouton MODE (6) jusqu'à ce que le voyant lumineux « CHAUD » apparaisse.

- Appuyer sur le bouton TEMP.+ (2) ou TEMP. - (3) pour augmenter ou diminuer la température, chaque pression augmente ou diminue de 1° C. La température s'affiche sur l'écran LED (4). La plage de température s'étend de 16° C à 31° C.

- Appuyer sur le bouton vitesse (7) jusqu'à ce que le voyant lumineux « LENT » ou « FORT » apparaisse en fonction de la vitesse désirée.

Remarque: si la température ambiante est supérieure à la température sélectionnée l'appareil ne se metra pas en marche.

MODE VENTILATION

- Appuyer sur le bouton MODE (5) jusqu'à ce que le voyant lumineux « VENTIL. » apparaisse.

- Appuyer sur le bouton vitesse (7) jusqu'à ce que le voyant « LENT » ou « FORT » apparaisse en fonction de la vitesse désirée. La température ne peut pas être sélectionnée.

Appuyer sur le boulon MODE (6) jusqu'à ce que le voyant lumineux « DESHU. » apparaisse.

L'appareil fonctionne sur vitesse lente uniquement.

MINUTEUR

Pour programmer un départ différé de l'appareil :

- Mettre l'appareil en marche (1) et programmer les paramètres souhaités lors de la mise en route (mode, ventilation et température) puis arrêter l'appareil.

- Appuyer sur le bouton Minuteur (8) le voyant lumineux Minuteur s'allume et 01 clignote sur l'affichage LED. Utiliser les boutons TEMP.+ (2) et TEMP.-(3) pour régler le temps au bout duquel l'appareil se metra en fonctionnement. (le nombre sélectionné clignote sur l'écran LED). Appuyer de nouveau sur Minuteur (8) pour valider. Les voyants Minuteur et du programme sélectionné restent allumés. Le temps au bout duquel l'appareil démarrera restera affiché sur l'écran LED (4). Pour supprimer la programmation appuyer sur la touche Minuteur (8).

Pour programmer un arrêt différé de l'appare

- Lorsque l'appareil est en marche appuyez sur le bouton Minuteur (8) le voyant lumineux Minuteur s'allume et 01 clignote sur l'affichage LED. Utiliser les boutons TEMP.+ (2) et TEMP.-(3) pour régler dans combien d'heures vous voulez que l'appareil s'éteigne (le nombre sélectionné clignote sur l'écran LED. Appuyer de nouveau sur Minuteur (8) pour valider. Les voyants Minuteur et du programme sélectionné restent allumés. Le temps au bou! duquel l'appareil s'amélera restera affiché sur l'écran LED (4). Pour supprimer la programmation appuyer sur la touche Minuteur (8).

Remarque: il n'est pas possible de programmer simultanément un départ et un arrêt différé.

ARRÊT DE L'APPAREIL

Appuyer sur la touche M/A, l'appareil s'arrête.

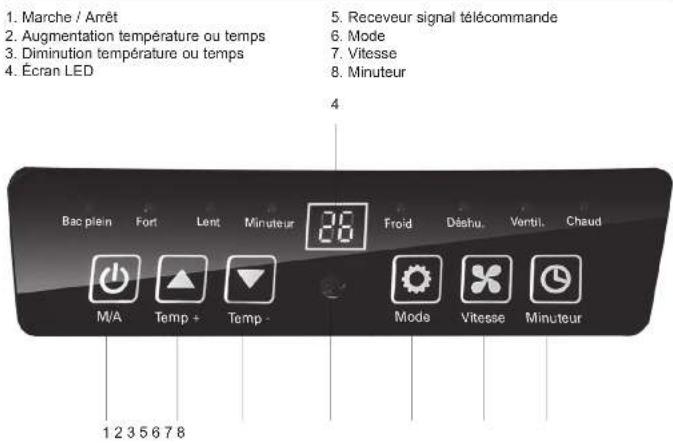

TABLEAU DE BORD
