MODE D'EMPLOI EXI09HL1W ELECTROLUX

Nous vous félicitons et vous remercions d'avoir choisi un climatiseur de type split Electrolux. Nous sommes persuadés que vous aurez理論 à utiliser notre nouveau climatiseur.

Avant d'utiliser le climatiseur, nous vous recommendons de dire attentivement l'ensemble de la presente notice, où vous trouvez la description de l'appareil et de ses fonctions.

Afin d'éviter les risques liés à l'installation des apparèils électriques et une mauvaise utilisation de l'appareil, il est important que le climatiseur soit correctement installé et que vous lisiez les consignes de sécurité.

Nous vous conseillons de conserver cette notice d'utilisation pour toute consultation ultérieure et de la fournir à l'acheteur en cas de revente de l'appareil.

Après avoir retire le climatiseur de son emballage, vérifie qu'il n'est pas endommagé. En cas de doute, n'utilise pas le climatiseur et contactez votre service après-vente local.

conseil pour l'environnement

Informationssurlamiseaurebutdel'appareildestinéesa l'acheteur

• La plupart des matérielles utilisés pour les emballages sont recyclables. Pour la mise au rebut de ces matérielaux, contactez votre centre de recyclage local ou utilisez les conteneurs de tri sélectif appropriés.
  Pour la mise au rebut de ce climatiseur, informez-vous de la démarche à suivre auprès des autorités locales.

Conditions d'utilisation

Cetappareilestconquuniquementpourunusagedomestique et des situations telles que:

Cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail.
Bâtiments de ferme.
Pour une utilisation privée, par les clients, dans des hotels et autres lieux deSEDjour.
En chambre d'hote.

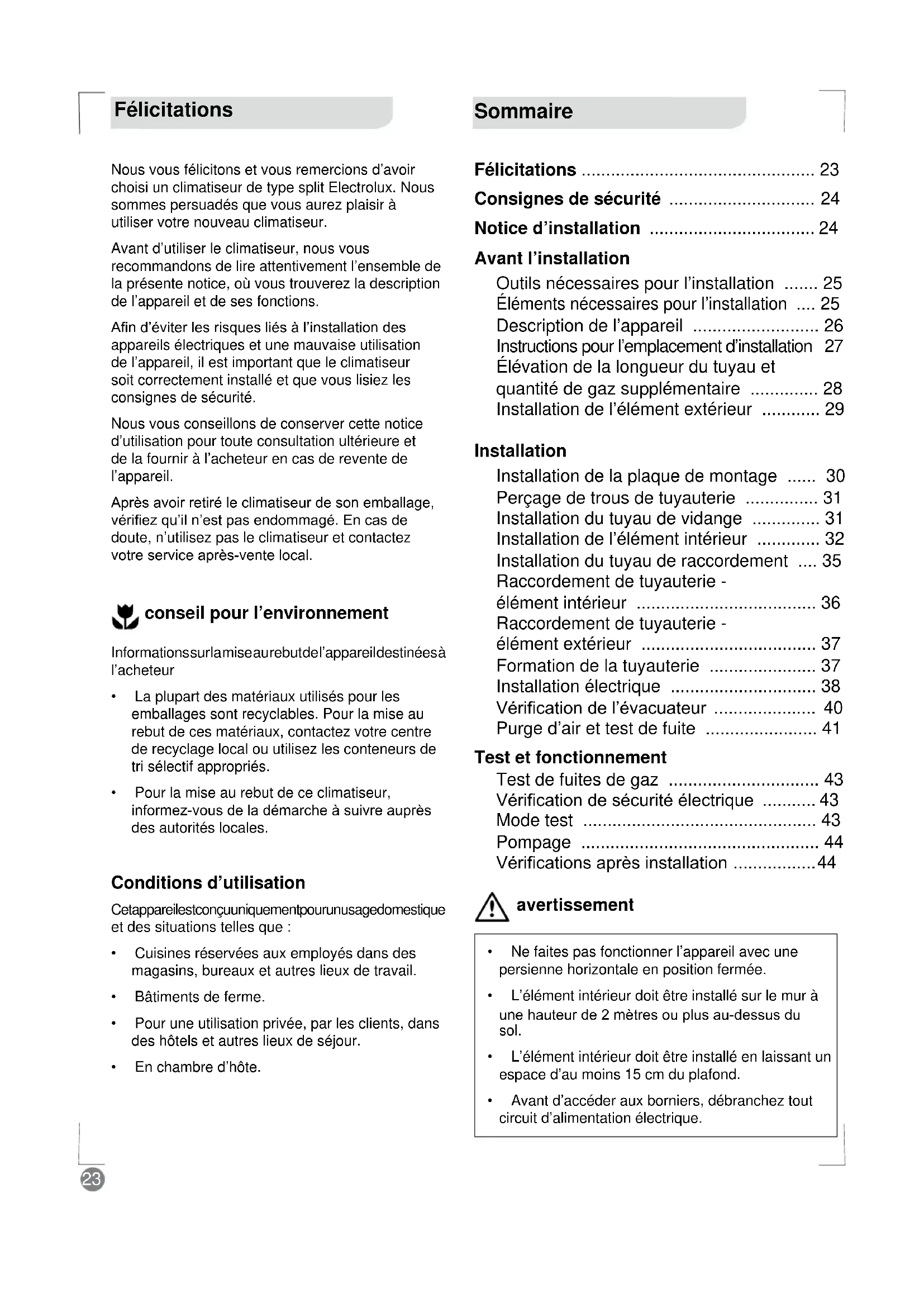

Sommaire

Felicitations 23
Consignes de sécurité 24
Notice d'installation 24

Avant l'installation

Outils nécessaires pour l'installation 25
Éléments nécessaires pour l'installation .... 25
Description de l'appareil 26
Instructions pour l'emplacement d'installation 27
Élévation de la longueur du tuyau et quantité de gaz supplémentaire 28
Installation de I'elément extérieur 29

Installation

Installation de la plaque de montage 30

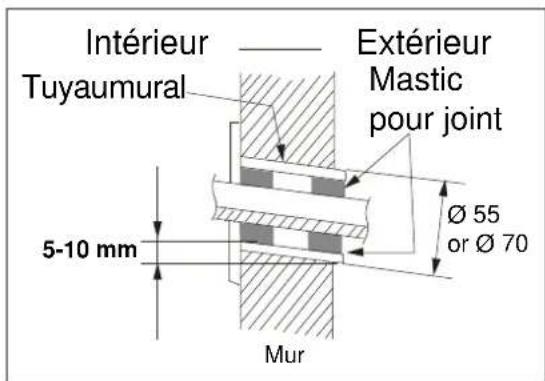

Perçage de trous de tuyauterie 31

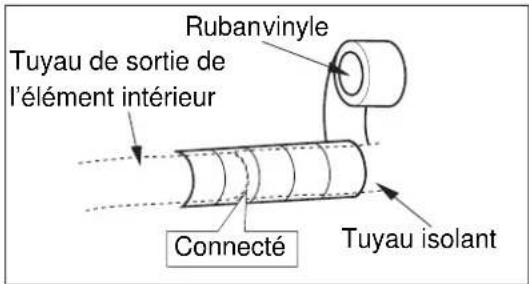

Installation du tuyau de vidange 31
Installation de I'elément interieur 32

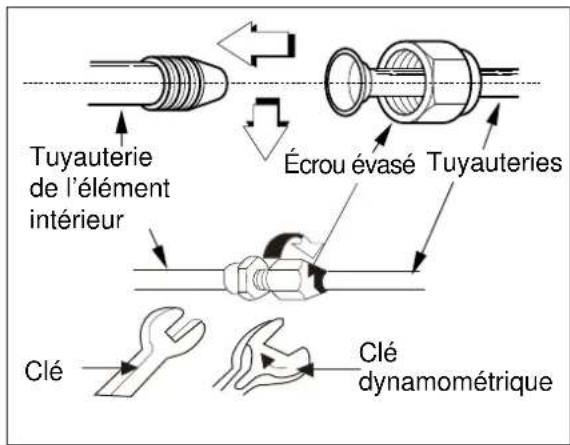

Installation du tuyau de raccordement .... 35
Raccordement de tuyauterie - element interieur 36
Raccordement de tuyauterie - elementextérieur 37
Formation de la tuyauterie 37
Installationélectrique 38

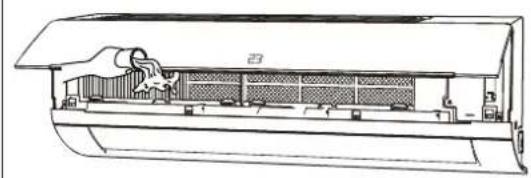

Vérification de l'évacuateur 40
Purge d'air et test de fuite 41

Test et fonctionnement

Test de fujites de gaz 43
Vérification de sécurité électrique 43
Mode test 43
Pompage 44
Verifications après installation 44

advertisement

• Ne faites pas fonctionner l'appareil avec une persienne horizontale en position fermée.

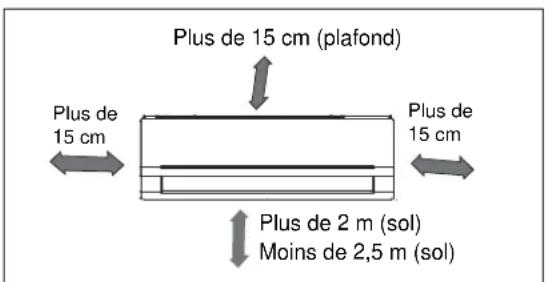

• L'élement interieur doit être installé sur le mur à une hauteur de 2 mètres ou plus au-dessus du sol.
• L'objet interieur doit être installé en laissant un espace d'au moins 15 cm du plafond.
• Avant d'acceder aux borniers, débranchez tout circuit d'alimentation électrique.

Consignes de sécurité

Préparez soigneusement ce manuel d'installation ainsi que la notice d'utilisation avant d'instructor l'appareil et conservez-les dans un endroit facile d'accès pour toute consultation ultérieure.

Dans ce manuel, vous trouvrez de nombreux conseils sur la façon d'utiliser et d'entretenir votre climatisationur.

Les travaux d'électricité ne doivent être effectuels que par unElectricien agreé. Assurez-vous que la puissance de la prise de courant et du circuit principal est adaptée au modele.

Une mauvaise installation due au non-respect des instructions peut entraîner des blessures ou des dommages. Les instructions sont classées par les indications suivantes.

Signification des symboles utilisés dans le manuel :

advertisement

Cesymboleindiquedesinformationsrelativesauteuré sécuritépersonnelle.

attention

Cesymboleindiqueuneinformationconcernantvoserecuritiespersonnelafacond'evitertoutdommagesurI'appareil.

conseils et informations

Cesymboleindiquedesconseilsetdesinformations concerning l'utilisation de I'appareil.

conseil pour l'environnement

Ce symbole indique des conseils et des informations concernant l'utilisation économique et ecologique de l'appareil.

symbole indique une action à ne jamais s'ourendre.

Procedez toujours comme cela.

Notice d'installation

attention

1. L'appareil ne doit être installé que par un frigoriste et les travaux sur l'électricité ne doivent être entreprises que par unElectricien qualifié selon les réglementations locales ou gouvernementales en vigueur et en accord avec ce manuel.
2. Avant l'installation, veuillez contacter un installateur de climatisationur qualifie. Dans le cas contraire, le dysfonctionnement pourrait ne pas pas etre résolu en raison d'une mauvaise installation.
3. Si le cordon d'alimentation est endommage, il ne doit être remplace que par un un réparateur/agréé.
4. Installez l'appareil de façon à permettre d'acceder à la prise.
5. La température du circuit réfrigerant est très élevé: veillez à maintainir les cables éloignés du tuyau en cuivre.
6. Cet apparéil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.

Empêchez les enfants de jouer avec le climatiseur.

1. Si vous doivent déplacer ou jeter l'appareil, seule une personne qualifiée est autorisée à entreprendre un tel travail.
2. Faites attention à ne pas toucher la pale du ventilateur avec vos doigs lorsque vous ajustez des persiennes verticales.
3. Ce climatiseur utilise du réfrigérant R410A (à confirmer avant l'installation).

Outils nécessaires pour l'installation

1. Jauge de niveau
2. Tournevis
3. Perceuse électrique
4. Foreuse 55mm / 70mm
5. Coffret dudgeonnière
6. Clés dynamométriques spécifiées
7. Clé à molette (demi raccord)
8. Un verre d'eau

9. Clé hexagonale (4 mm)

10. Detector de fuites de gaz

11. Pompe à vide
12. Jauge de réfrigération
13. Notice d'utilisation
14. Thermometre
15. Multimetre
16. Coupe-tube
17. Metre ruban

Éléments nécessaires pour l'installation

Numéro	Nom des accessoires Quantité
1	Plaque de montage de l'élement intérieur 1
2	Cheville d'ancrage Non fourni
3	Vis auto-taraudeuse ST4 x 25 5
4	Télécommande 1
5	Support de la télécommande 1
6	Vis du support de la télécommande 2
7	Pile (AAA 1,5 V)	2
8	Matière isolante	Non fourni
9	Montage de la conduite de raccordement de la tuyauterie (reportez-vous à la page 6)	Diffère selon le pays
10	Tuyau d'isolation de la conduite de réfrigération	Non fourni
11	Attache murale	Non fourni
12	Tuyau de vidange	Non fourni
13	Câble de raccordement électrique	Non fourni
14	Embout de vidange (uniquement sur les modèles avec pompé à chaleur, page 7)	1
15	Bouchon de vidange (uniquement sur les modèles avec pompé à chaleur d'une capacité de plus de 4 500 W)	3
16	Tuyau d'isolation thermique pour extension du tuyau de vidange	1
17	Écrou évasé (pour le tuyau aspirant)	1

Remarque : D'autres éléments nécessaires à l'installation, autre les outils mentionnés cidessus, doivent être apportés par le client/installateur.

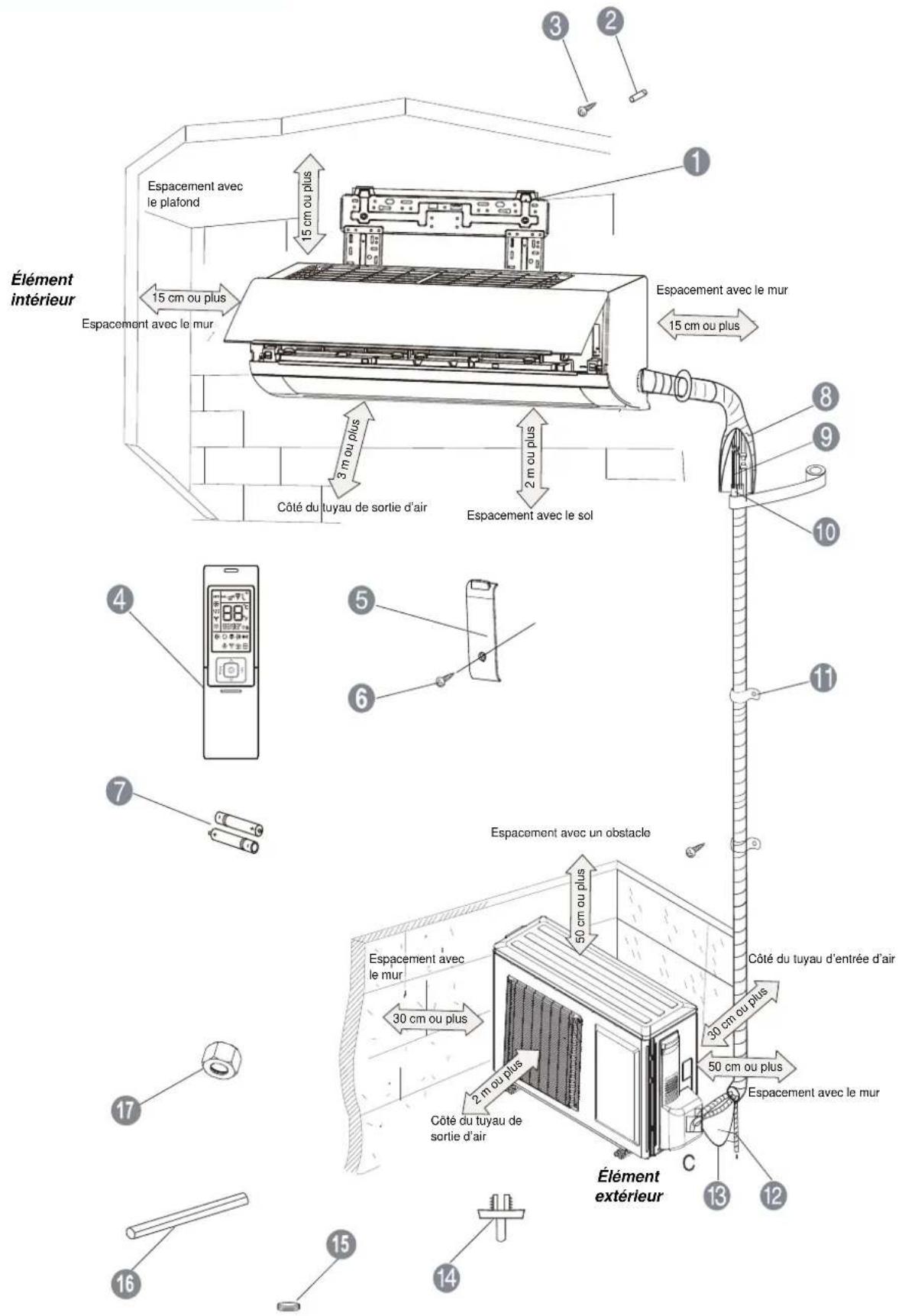

Description de l'appareil

Instructions pour l'emplacement d'installation

Choisisr le bon emplacement pour I'installation est primordial pour un fonctionnement correct et efficace de I'appareil.

Évitez les emplacements suivants :

• à proximate d'émissions de forte chaleur, de vapeur, de gaz inflammables ou de liquides volatils.
• d'ondes electromagnétiques à haute fréquences émises par des matériels radio ou des équipements de soudure ou medicaux.
  ou l'air est chargé en iode (par exemple à proximité des côtes).
  ou l'air est contaminé par des huiles et vapeurs industrielles.
  ou l'air contient du gaz sulfureux comme par exemple aux environ de sources chaudes.
  ou l'air est de mauvaise qualite et en presence de corrosion.

Élement interieur

1. L'entrée et la sortie d'air doivent être libres de tout obstacle. Assurez-vous que l'air peut être soufflé dans toute la pierce.
2. Choisissez un emplacement où l'eau de condensation poursra facilement etre vidangée et ou l'appareil poursra etre facilement raccordé à I'élement extérieur.
3. Choisissez un emplacement hors de portée des enfants.
4. Choisissez un emplacement où le mur est suffisamment solide pour soutenir le poids entier et résister aux vibrations de l'appareil.
5. Assurez-vous de laisser suffisamment d'espace pour permettre un entretien régulier. Pour des performances optimes, l'objet interieur doit être installé sur un mur à une hauteur située entre 2 m et 2,5 m au-dessus du sol.
6. Assurez-vous que l'objet interieur est installé selon les dimensions d'installation ci-dessous :

1. Choisissez un emplacement éloigné d'au moins 1 m d'une télévision ou de tout autre apparéil électrique.
2. Choisissez un endroit accessible pour pouvoir-retirer le cadre facilement.
3. N'utilisez pas l'appareil dans la buanderie ou a proximé d'une piscine etc.
4. Pour minimiser les vibrations et le bruit, la tuyauterie doit mesurer au moins 3 m.
5. Utilisez un détecteur de montants pour localiser les clous et éviter tout endommagement inutile du mur.
6. Toute variation dans la longueur du tuyau peut demander ou demandera un ajustement de la charge de réfrigerant.
7. Ne l'installez pas a proximé d'une porte.

Élement extérieur

1. Choisissez un emplacement où le bruit et le flux d'air émis par l'appareil ne généront pas vos voisins.
2. Choisissez un emplacement suffisamment aéré.
3. Choisissez un emplacement ou aucun obstacle ne pourrait obstruer l'entrée et la sortie d'air.
4. Cet emplacement doit pouvoir supporter le poids entier de l'appareil ainsi que ses vibrations.
5. Choisissez un endroit sec mais n'exposez pas l'appareil aux rayons directs du soleil ou à de fortes rafales de vent.
6. Assurez-vous que l'élement extérieur est installé en accord avec les instructions d'installations, dans un endroit facilement accessible pour l'entretien et les réparations.
7. Choisissez un emplacement hors de la portée des enfants et éloigné des animaux ou des plantes.
8. Choisissez un emplacement hors de la portée des enfants et éloigné des animaux ou des plantes.
9. Choisissez un emplacement où l'appareil garde sa position horizontale et alignée.

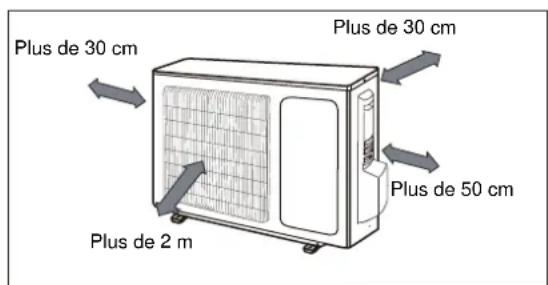

10. Sélectionnez un emplacement respectant les distances minimales autour de l'appareil indiquées ci-dessous :

Installation sur le toit

1. Si l'objet interieur est installé sur un toit, voirlez à l'installer de niveau.

2. Assurez-vous que la structure du toit et la méthode d'ancrage sont adaptées à l'emplacement de l'appareil.

3. Si l'objet extérieur est installé sur un toit ou sur un mur extérieur, il pourrait émettre des bruits et vibrations excessives et pourrait également être classé comme installation non utilisable.

Élévation de la longueur du tuyau et quantité de gaz supplémentaire

Numéro de modele	Diamètredu tuyau d'aspiration	Diametredu tuyau de décharge	Longueurstandard(m)	Longueurmaximale(m)®	Hauteur maximale(m)®	Fluide frigorigène supplémentaire(g/m)
EXI09HL1W-A1	Ø 6,35 mm (1/4") Ø	9,52 mm (3/8") 5 15	10 15
EXI12HL1W-A1	Ø 6,35 mm (1/4") Ø	9,52 mm (3/8") 5 20	10 15
EXI09HL1W-A2	Ø 6,35 mm (1/4") Ø	12,7 mm(1/2") 7,5 15	10 20
EXI12HL1W-A2	Ø 6,35 mm (1/4") Ø	12,7 mm(1/2") 7,5 20	10 20
EXI18HL1W-A2	Ø 6,35 mm (1/4") Ø	15,88 mm(5/8") 7,5	25 10 50

attention

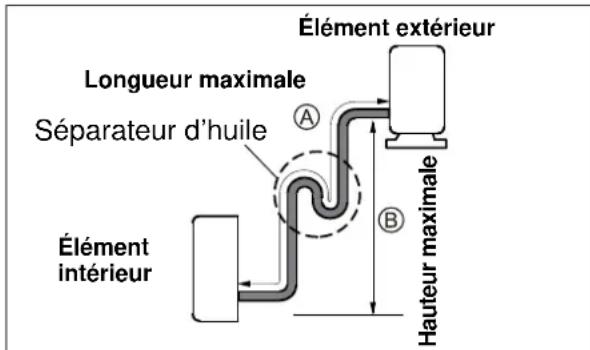

L'element extérieur est charge de gaz réfrigérant pour une longueur de tuyau standard.
- Lorsque la longueur du tuyau de raccordement est supérieure à la longueur standard, vous doivent ajouter du réfrigérant dans l'appareil selon le tableau ci-dessous via le port de service sur la soupape de service à 3 voies.
Veillez a maintainir un minimum de distance (3 à 5 metres) et un mauvais alignement minimal entre les éléments interieur et extérieur.

La longueur et la hauteur maximes permises se basent sur la fiabilité. Dépasser le maximum peut cause un mauvais fonctionnement ou un dysfonctionnement de l'appareil.
Lorsque la différence de niveau entre les éléments intéérieur et extérieur est supérieure à la hauteur maximale ou lorsque l'élement extérieur est installée au-dessus de l'élement intéérieur, un séparateur d'huile doit être installé tous les 5 à 7 metres.

Longueur de tuyauterie sous 5 metres

Longueur de tuyauterie à 5 mètres ou plus

Installation de I'objet extérieur

Étape 1: Stabilisation de l'élement extérieur

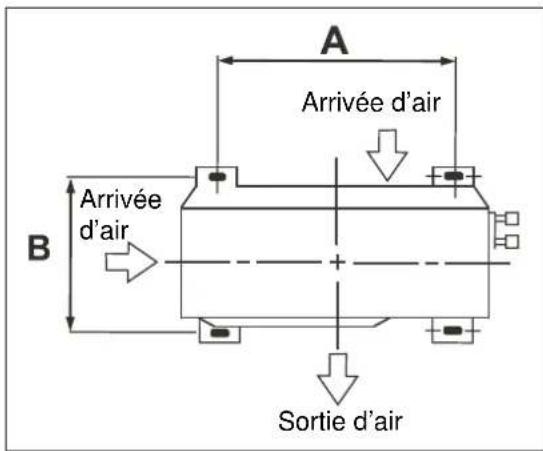

Ancrez I'elément extérieur en fixant les 4 trouss existants dans la base avec 4 boulons et ecrous de 10mm (non inclus) et en les serrant bien.

Placez I'element extérieur sur une surface horizontale en beton ou rigide (jaais directement sur l'herbe ou dans la terre).

Dimensionsdel'élémentextérieur - mm (lpxxh)	Dimensions« A » (mm)	Dimensions« B » (mm)
776 x 320 x 540 510	286
848 x 320 x 592 540	286
899 x 378 x 596 550	343
955 x 396 x 700 560	368

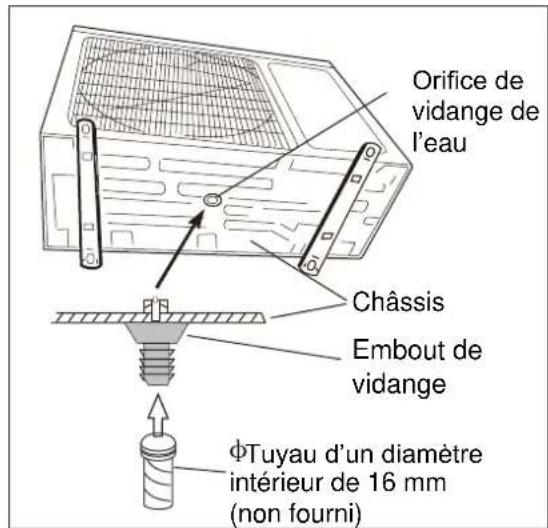

Étape 2 : Vidange par condensation extérieure (uniquement pour les modèles avec pompe à chaleur)

Durant le mode chauffage, l'eau de condensation et de dégivrage doit être vidangée consciencieusement par le tuyau de vidange.

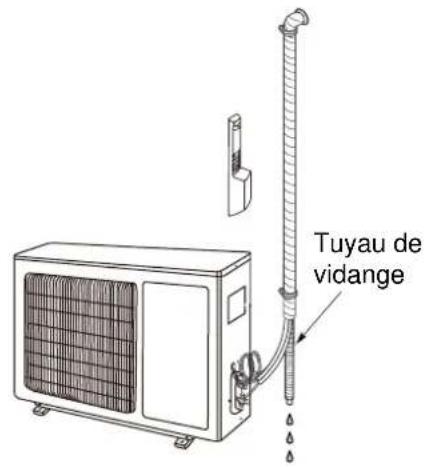

- Installez l'embout de vidange extérieur dans l'orifice de vidange se trouvant sur le chassis de l'objet extérieur et attachez le tuyau de vidange à l'embout afin que l'eau usée puisse être evacuée de l'objet extérieur.
L'orifice de vidange doit être bouché. Selon les conditions, l'instantiateur déterminera si d'autres orifices doivent être bouchés.

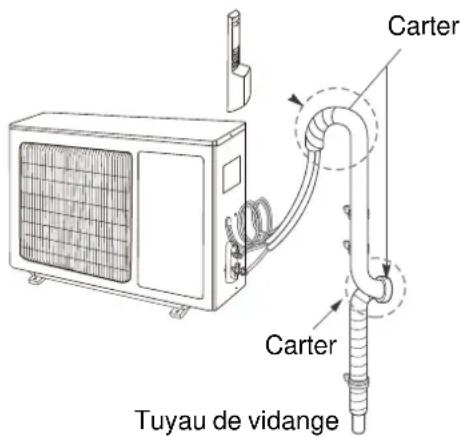

- Dans le cas d'un tuyau de vidange, l'élement doit être installé sur une base de plus de 3 cm de haut.

attention

• En cas d'installation suspendue, le support d'installation doit permettre la fixation selon les dimensions de l'illustration ci-dessus.
  Le mur ou l'appareil sera installe doit etre en briques solides, en beton ou etrenforcede'uneautrefon pour fixer lesupport.La fixation du support sur lemur et du support sur le climatiseur doitetre solide,stable et de niveau.

Installation

Étape 1: Installation de la plaque de montage

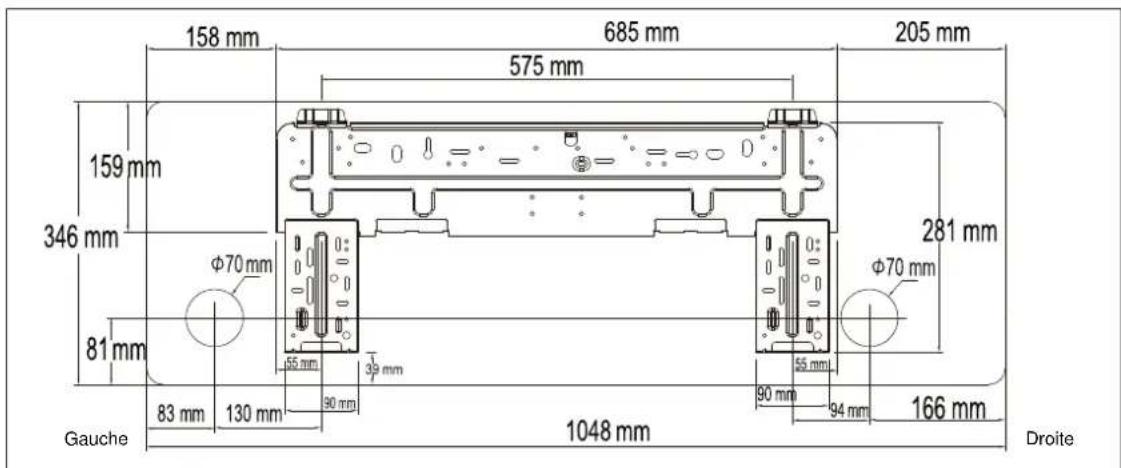

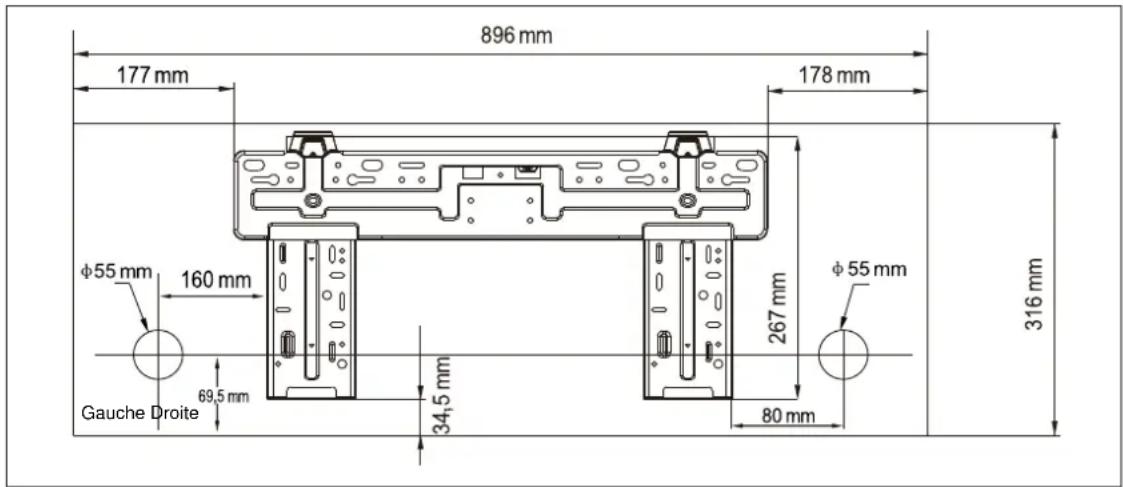

1. Installéz la plaque de montage en position horizontally sur le mur à l'aide de 5 vis auto-taraudeuses ou plus (type ST4 x 25, élément 3 à la page 3).
2. Assurez-vous que la plaque de montage est solidement fixée pour supporter un poids d'environ 60kg Le poids devrait etre réparti sur chaque vis.
3. Si le mur est en briques, en béton, ou d'un matériel similaire, percez 5 ou 6 troughs de 5mm de diamètre dans le mur. Insérez la chevelle d'ancrage ( éléments 2 de la page 3) pour installer correctement les vis.
4. La sortie du bac d'eau de l'objet intérieur dispose d'une conception de vidange à deux voies. Durant l'installation, l'objet intérieur doit être légèrement penché vers la sortie du bac d'eau pour vidanger l'eau du condensateur en douceur.

Installez la plaque de montage et percez des trous dans le mur selon la structure du mur et selon les points de montage se trouvant sur la plaque. (les dimensions sont indiquées en mm sauf indication contraire)

Numéro de modèle	Dimensions de l'élement interieur - mm (lpxh)	Type de plaque de montage
EXI09HL1W-A1	844 x 205 x 316	A
EXI12HL1W-A1	896 x 205 x 316	B
EXI09HL1W-A2	896 x 205 x 316	B
EXI12HL1W-A2	896 x 205 x 316	B
EXI18HL1W-A2	1048 x 234 x 346	C

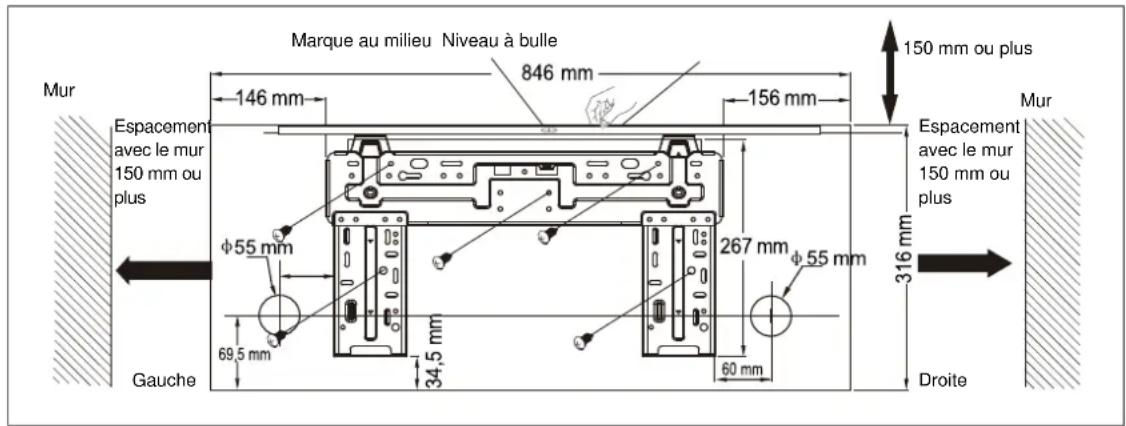

Type de plaque de montage A

Type de plaque de montage B

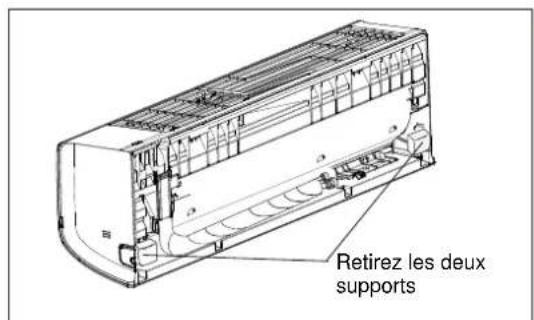

Étape 2: Perçage de trous de tuyauterie

1. Determine la position des trous selon le diagramme. Percez 1 trou (Φ 55 ou Φ 70 mm) dans le mur en l'orientant légarement vers le bas du côte extérieur.

Trou de tuyauterie	Modèle
Φ 55 mm	Capacité de refroidissement <4 500 W
Φ 70 mm	Capacité de refroidissement >4 500 W

1. L'inclinaison doit etre de 5 a 10 mm afin d'assurer une bonne evacuation de I'eau condensee generee par I'ellement interieur.

1. Insérez le tuyau mural dans le trou pour éviter qu'il ne soit endommagé au moment du passage dans le trou.
2. Utilisez toujours un conduit pour orifice mural lorsque vous percez des grilles ou des plaques en métal ou un matériel similaire.
3. Pour les modèles ayant une capacité de refroidissement de plus de 4 500 W, retirez et jetez les deux supports en polystyrene se trouvant à l'arrière et sur le côte de l'objet interieur avant l'installation.

Étape 3 : Installation du tuyau de vidange

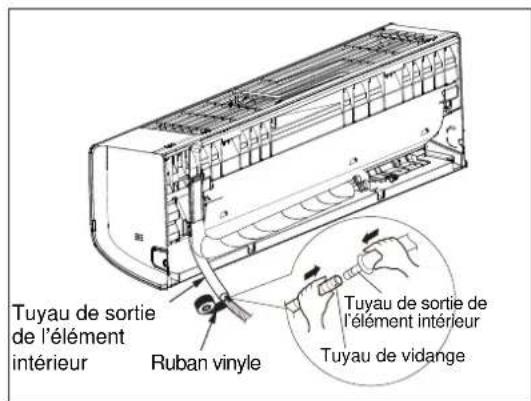

1. Reliez le tuyau de vidange au tuyau de sortie de l'élément interieur. Attachez le raccord avec le ruban vinyle.

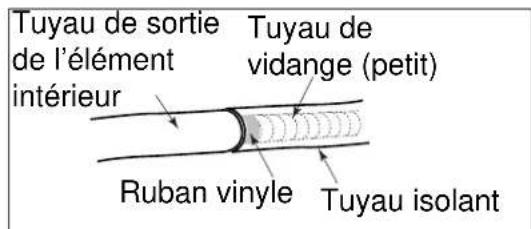

1. Placez le tuyau de vidange dans le tuyau isolant.

1. Enveloppez le tuyau isolant avec un large ruban vinyle pour éviter que le tuyau ne se déplace. Penchez légèrement le tuyau de vidange vers le bas pour que l'eau de condensation s'écoule doucement.

attention

1. Le tuyau isolant doit être raccordé avec la gaine à l'extérieur du tuyau de sortie.

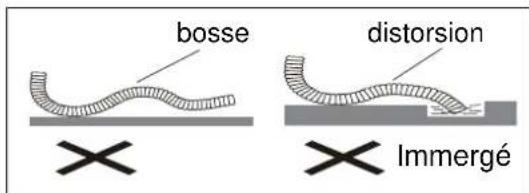

2. Le tuyau de vidange doit être légèrement penché vers le bas, sans le tordre, le bosseler ou le plier.

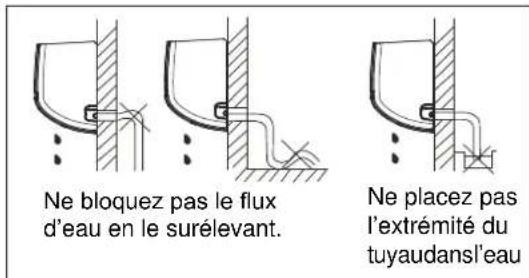

1. N'introduisez pas le tuyau de sortie dans l'eau.

Étape 4 : Installation de l'élement interieur

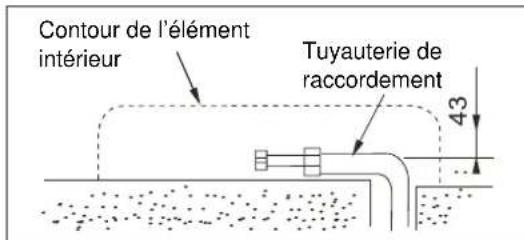

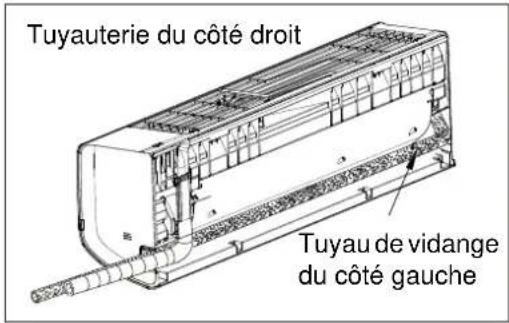

La tuyauterie peut etre sortie par la droite, l'arriere droit, a gauche ou I'arriere gauche.

1. Lorsque vous dirigez la tuyauterie et le câblage vers le côté droit ou gauche de l'élement interieur, détachez les caches du chassin si besoin est (voir illustration ci-dessous).

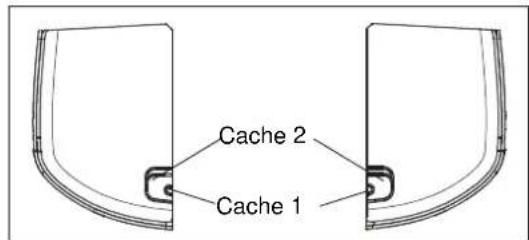

• Coupe les caches 1 lorsque vous dirigez uniquement les cablages.
• Coupe les caches 1 et les caches 2 lorsque vous dirigez les cablages et la tuyauterie.

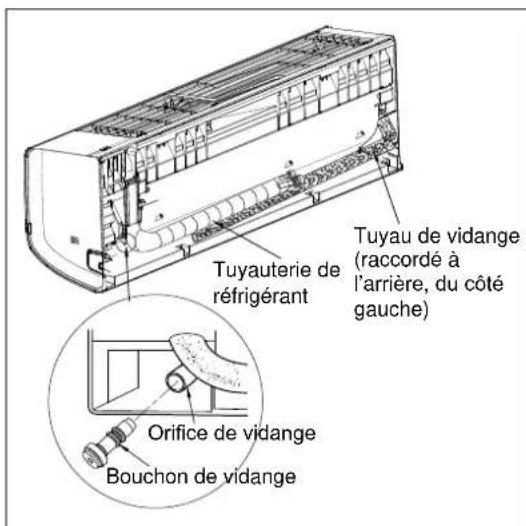

1. Le tuyau de vidange peut etre raccordedans deux positions differentes. Utilisez la position la plus commode et, si nécessaire, changez la position du bouchon et du tuyau de vidange.

Le tuyau de vidange est raccordé à l'arrête de l'objet interieur, du cote gauche lorsque vous le receivez.

Suivez les instructions décrites ci-dessous pour changer la position du bouchon et du tuyau de vidange de la gauche vers la droite.

(a) Sortez le bouchon de vidange à l'arrière de l'élément interieur, du cote droit.

(b) Sortez le bouchon de vidange à l'arrière de l'élement interieur, du côte gauche.

(c) Placez le bouchon de vidange dans l'orifice de vidange à l'arrière de l'élement interieur, du côte gauche.

(d) Placez le tuyau de vidange dans l'orifice de vidange à l'arrière de l'élement interieur, du côte droit.

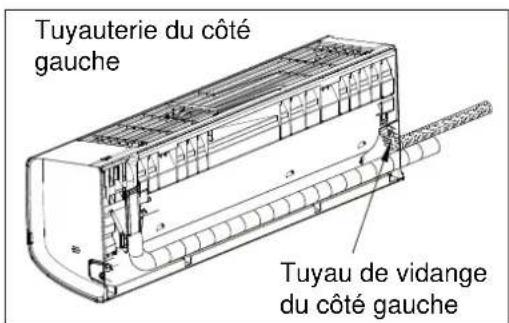

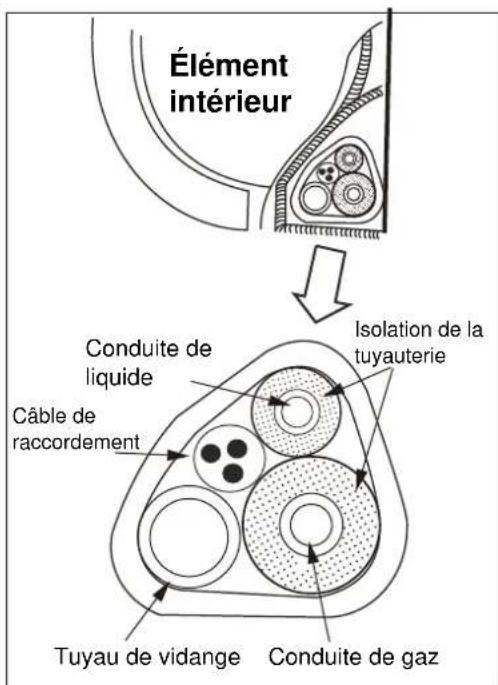

3 Agencement des tuyaux

• Placez le tuyau dans la position et la direction la plus commode.

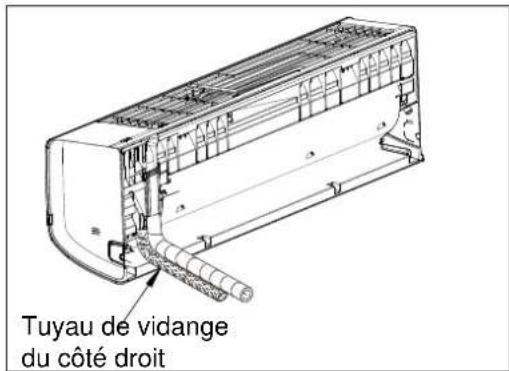

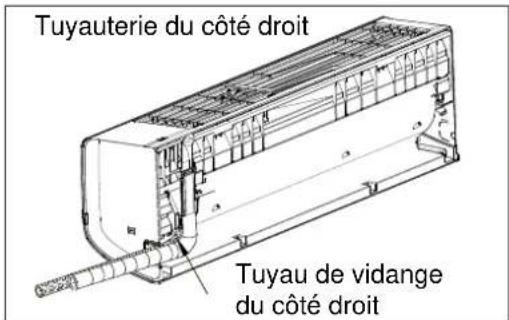

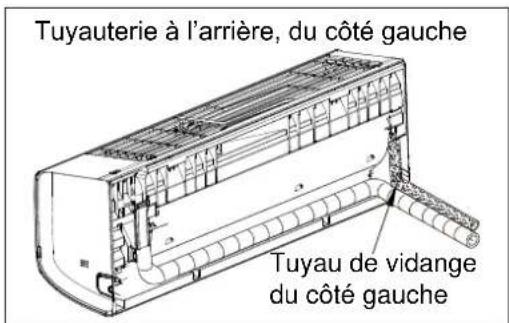

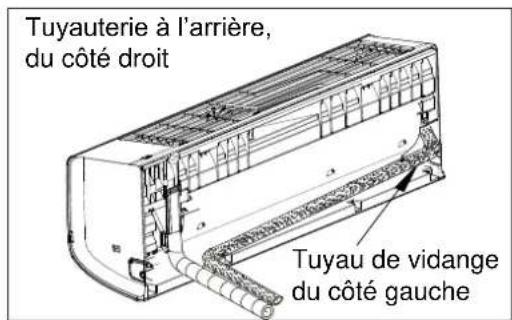

Tuyauterie à l'arrière, du côte droit

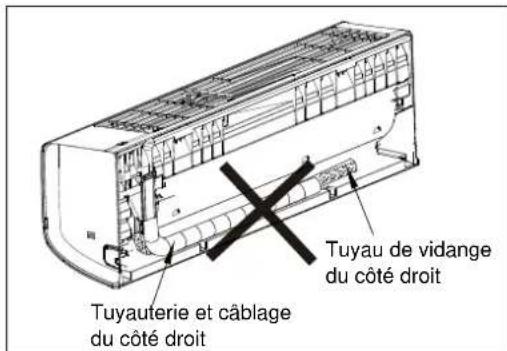

• Ne dirigez pas le tuyau du réfrigérant et le tuyau de vidange tous les deux du côté droit vers le côté gauche pour éviter qu'un grand espace ne se forme entre l'objet interieur et le mur.

4 Sortez la conduite du corps de l'appareil, enveloppez la tuyauterie, les cables d'alimentation et le tuyau de vidange avec du ruban et faites-les passer dans le tuyau de la conduite.

Ne placezaucunobject danslerécapérateur d'eau situé à l'arrière de I'élement intérieur car I'eau de condensation y est recueillie puis évacuée de la piece.

attention

Raccordez d'abord l'objet interieur, puis l'objet extérieur.
- Ne branche pas le cable à l'élement interieur. Cela doit être fait ultérieurement.

• Tournez légarement le cable pour que le raccordement soit plus facile ultérieurement.
  Veillez a ne pas laisser le tuyau de vidange detendu.
  Isolez le tuyau de raccordement de la chaleur.
  Assurez-vous que le tuyau de vidange se trouve du cote le plus bas de l'ensemble. Si vous le placez du cote le plus haut, le recupérateur pourrait deborder à l'intérieur de l'élement.
• Ne croisez ou entremêlez jamais le cable d'alimentation avec un autre cable.
• Ne laissiez pas la tuyauterie découverte à l'arrête de l'élément interieur.
  Si une partie du tuyau de vidange est placée à l'intérieur de la piece, enveloppez-la d'une matière isolante afin d'éviter que l'eau de condensation ne goutte.

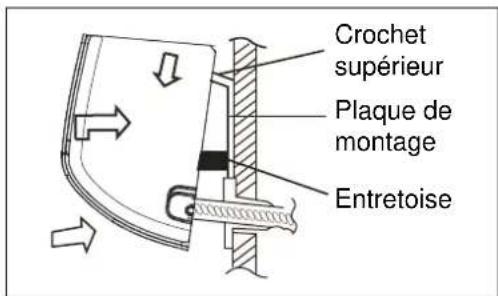

5 Placez les fentes de montage de l'objet interieur sur les crochets supérieurs de la plaque de montage et vérifie qu'il tient bien.

Pour facilitier l'installation de la tuyauterie, placez une entreprise entre l'objet interieur et le mur.

Retirez l'entretoise une fois l'installation terminée.

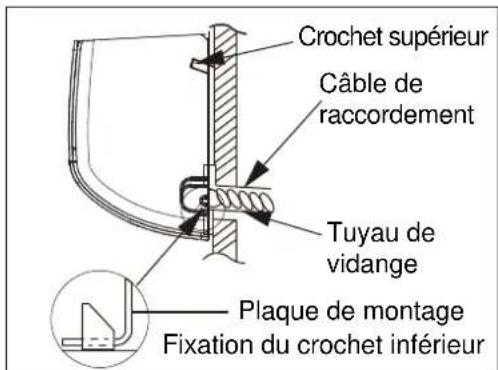

6 Appuyez chaque cote de la partie inférieure de l'appareil contre la plaque de montage jusqu'à ce que les crochets inférieurs s'inserent dans les fentes. Assurez-vous que l'appareil tient bien en place.

7 L'appareil doit être installé à minimum 2 métres au-dessus du sol.

Étape 5 : Installation du tuyau de raccordement

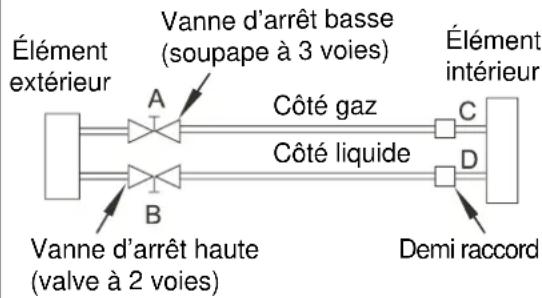

Raccordement du tuyau réfrigérant

1Travail d'évasage

La cause principale des fuites de réfrigerant est due à des défauts dans le travail d'évasage. Effectuez un travail d'évasage approprié en utilisant la procédure suivante :

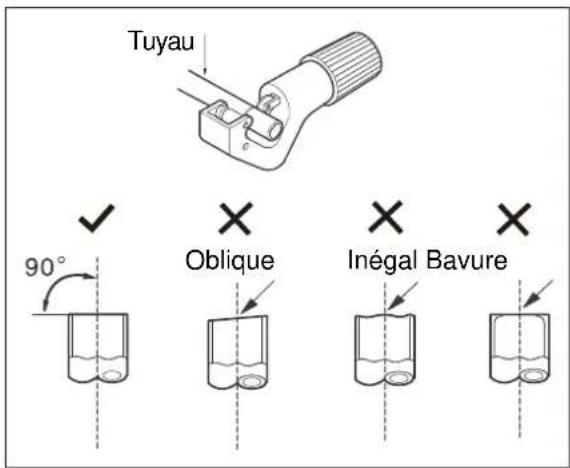

A:Coupez les tuyaux et le cable.

Utilisez les accessoires du kit de tuyauterie (si disponible) ou des tuyaux achetés localement.
- Mesurez la distance entre les éléments interieur et extérieur.
- Coupez les tuyaux d'une longueur légèrement supérieure à la distance mesurée.
- Coupelez cable 1,50 m plus long que la longueur du tuyau.

B: Retrait de la bavure

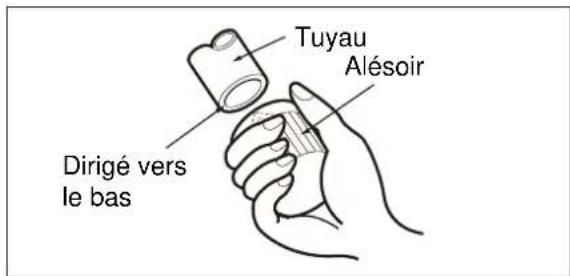

• Retirez entiement toutes les Bavures de la partie du tuvau coupé.
  Dirigez l'extrémité du tuyau en cuivre vers le bas afin de retarder les Bavures en évitant qu'elles ne tombent dans le tuyau.

C:Enfilage de I'ecrou evasé

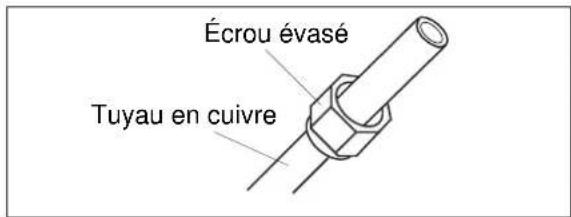

• Retirez les écrous évasés attachés aux éléments intérieur et extérieur puis placez-les sur le tuyau sur lequel vous avez retire les Bavures.

attention

Il est impossible de les enfilier après le travail d'évasage.

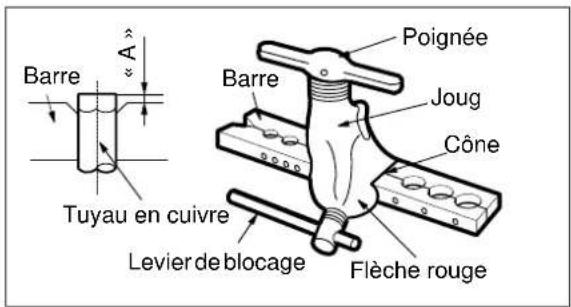

D:Travaild'évasage.

• Procedez au travail d'évasage en utilisant un outil d'évasage comme indiqué ci-dessous.

• Maintenez fermement le tuyau de cuivre dans une découpeuse selon les dimensions indiquées dans le tableau ci-dessous.

Diamètre extérieur(mm)	A (mm)
	Max.	Min.
Φ 6,35 (1/4") 1,3 0,7
Φ 9,52 (3/8") 1,6 1,0
Φ 12,70 (1/2") 1,8 1,0
Φ 15,88 (5/8") 2,4 2,2

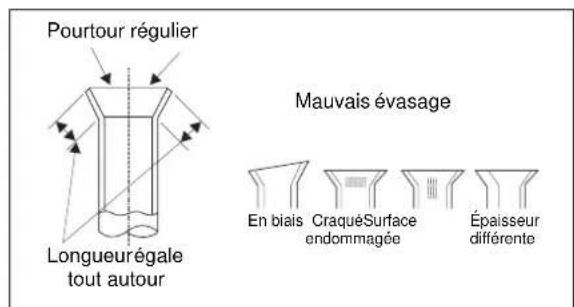

E: Contrôle

• Comparez le travail d'évasage avec le diagramme ci-dessous.
• Si le tuyau à un défaut, coupez la partie élargie et recommencez le travail.

• Couvrez individuellement chaque tuyau avec une isolation tubulaire adaptée.

Étape 6 : Raccordement de tuyauterie - élément interieur

A: Raccordement des tuyauteries des éléments interieur et extérieur :

• Alignez le centre des tuyaux et serrez d'abord l'écrou évasé autant que possible à la main.

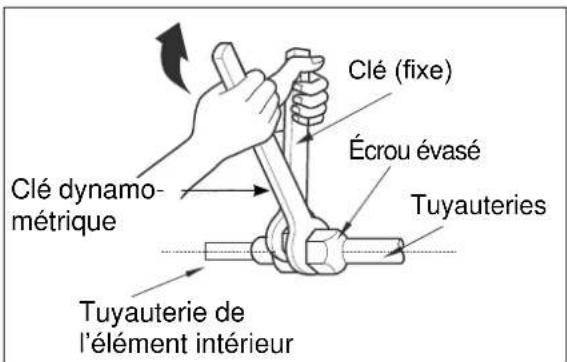

• Puis serrez l'écrou évasé à l'aide d'une clé et d'une clé dynamométrique en vous référant aux données suivantes:

Diamètre extérieur (mm)	Couple de serrage (N.m)	Couple de serrage supplémentaire (N.m)
Φ 6,35 (1/4")	15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
Φ 9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
Φ 12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
Φ 15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

attention

Un couple de serrage excessif peut casser I'ecrou selon les conditions d'installation.

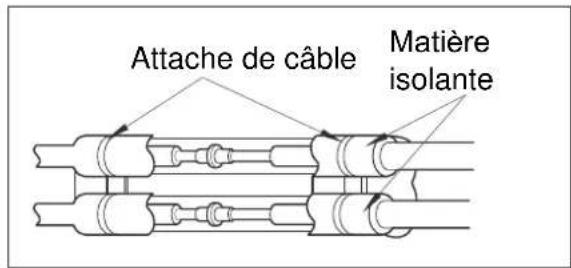

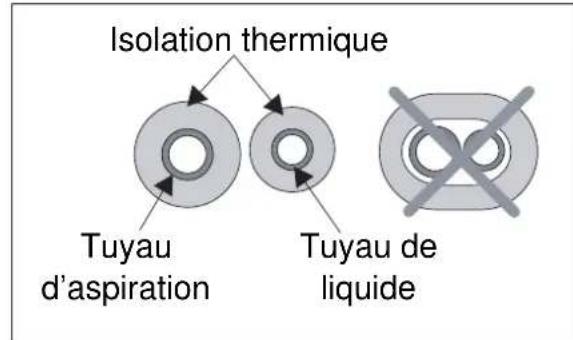

B:Enveloppez l'isolant autour de la partie du raccordement :

Couvrez le tuyau de I'element interieur et le tuyau de raccordement avec un isolant thermique. Attachez-les ensemble avec du ruban vinyle afin qu'il n'y ait aucun espace.

Assurez-vous d'isoler séparément le tuyau d'aspiration et le tuyau de liquide.

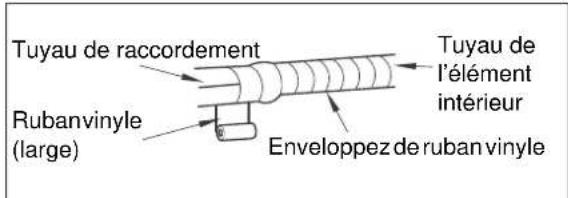

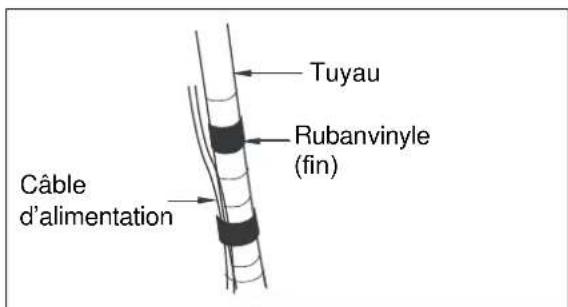

• Enveloppez les tuyaux isolés de ruban vinyle sur la partie arrêté pour le logement du tuyau. Attachez le cable d'alimentation aux tuyaux avec du ruban vinyle.

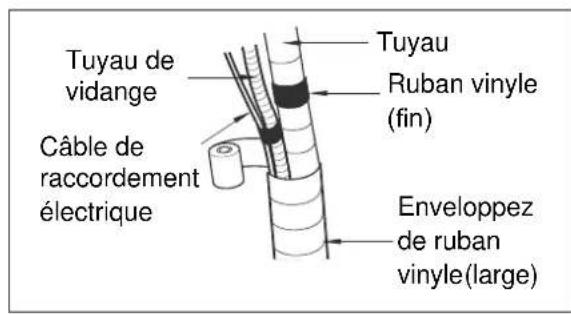

• Enveloppez la tuyauterie, le tuyau de vidange et le cable d'alimentation avec du ruban vinyle afin qu'ils entrent dans la partie arrêté du logement de tuyauterie.

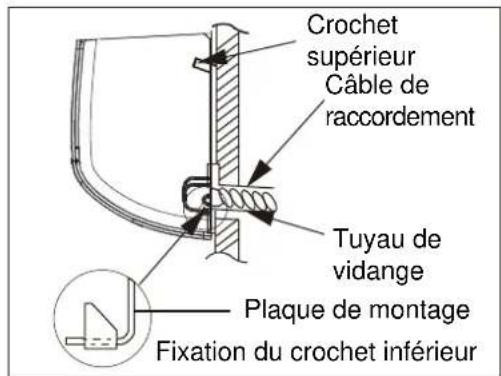

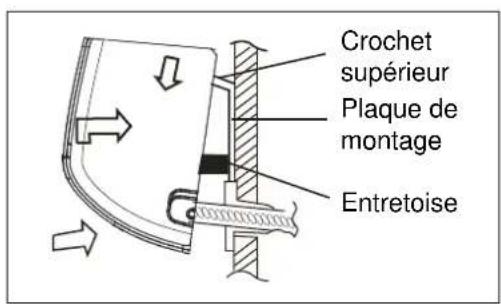

C: Positionnement de l'objet interieur :

Retirez l'entretoise.
Accrochez I'element interieur sur la partie supérieure de la plaque de montage (inserez les crochets de la plaque de montage dans les fentes se trouvant à l'arriere de I'element interieur, vers le haut).

Assurez-vous que les crochets sont bien installés sur la plaque de montage en bougeant l'élement interieur dans toutes les directions.

• Appuyez chaque côte de la partie inférieure de l'appareil contre la plaque de montage jusqu'à ce que les crochets s'inserent dans les fentes (clic).

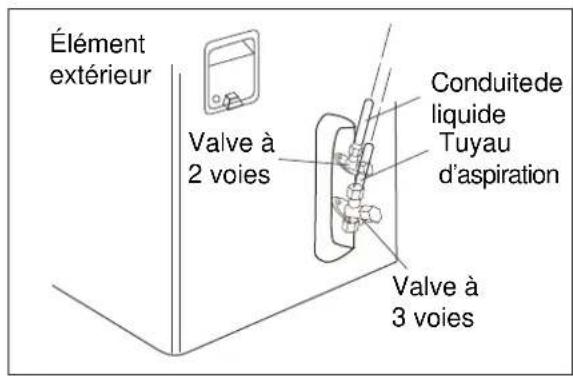

Étape 7: Raccordement de tuyauterie - élément extérieur

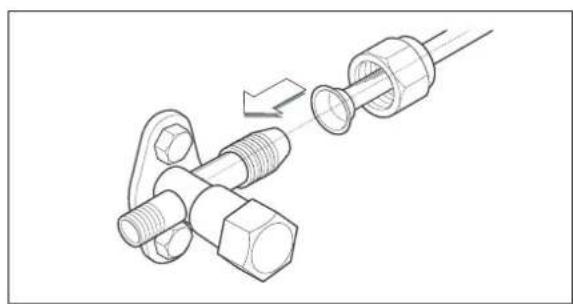

A: Alignez le centre des tuyaux et serrez l'écrou évasé autant que possible à la main.

B: Puis serrez l'écrou évasé à l'aide d'une clé dynamométrique jusqu'à ce que la clé émette un cig.

Assurez-vous de suivre les valeurs du tableau des couples de serrage ci-dessous :

Diamètre extérieur (mm)	Couple de serrage (N.m)	Couple de serrage supplémentaire (N.m)
Φ 6,35 (1/4")	15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
Φ 9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
Φ 12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
Φ 15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

Étape 8 : Formation de la tuyauterie

A: Formez la tuyauterie en enveloppant la portion du raccordement de l'element interieur avec un matériel isolant et attachez-la avec le ruban vinyle fin et le large ruban vinyle.

• Si vous souhaitez raccarder un tuyau de vidange supplémentaire, l'extrémité de sortie du tuyau de vidange doit être orienté au-dessus du sol. Attachez correctement le tuyau de vidange.

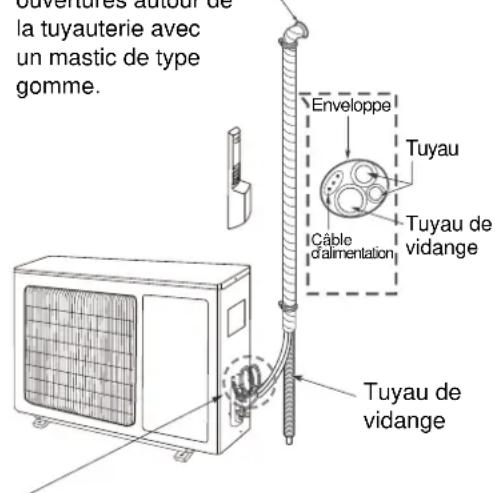

B. Si l'objet extérieur est installé endessous du niveau de l'objet interieur :

• Enveloppez la conduite, le tuyau de vidange et le cable de raccordement du bas vers le haut.
• Attachez la tuyauterie enveloppée le long du mur extérieur en utilisant un collier ou équivalent.

Bouchez les petites ouvertures autour de la tuyauterie avec un mastic de type gomme.

Un siphon est nécessaire pour empêcher l'eau d'entrée dans les parties électriques.

C. Si I'element extérieur est installé au-dessus du niveau de I'element interieur :

• Enveloppez la conduite et le cable de raccordement du bas vers le haut.
• Formez un siphon pour empêcher l'eau d'entrée dans les parties électriques.
• Attachez la tuyauterie enveloppée le long du mur extérieur en utilisant un collier ou équivalent.

Bouchez les petites ouvertures autour de la tuyauterie avec un mastic de type gomme.

Étape 9 : Installation électrique

Consignes de sécurité

Consignes de sécurité électrique avant de commencer l'installation :

1. Un circuit d'alimentation électrique et un disjoncteur spécifique doivent ettre fournis pour

les produits n'ayant pas de prise et de cable d'alimentation en accord avec les réglementations de sécurité electrique locales.

1. Le disjoncteur doit avoir des fonctions de déclenchement magnétique et thermique pour éviter tout court-circuit ou surchauffe.
2. L'appareil doit être installé en accord avec les réglementations nationales relatives au câblage.
3. Un disjoncteur avec une capacité appropriée doit être installé selon le tableau ci-dessous.

Capacité de refroidissement (BTU)	Disjoncteur	Jauge de cordon d'alimentation	Jauge de cable de raccordement	Type de fusible
5000 10 A >1,0 mm		-2	≥1,0 mm²	3,15 A
9000 10 A		≥1,0 mm²	≥1,0 mm²	3,15 A
12000 16 A		≥1,0 mm²	≥1,0 mm²	3,15 A
18000 25 A		≥2,5mm²	≥2,5mm²	3,15 A

1. En cas de problème d'alimentation électrique, le climatiseur ne doit pas être installé avant que le client ne regle le problème.
2. Assurez-vous que l'alimentation électrique convienne au climatiseur.
3. Assurez-vous que le fil sous tension, le fil neutre et le fil de terre de la prise de courant sont correctement branchés.
4. Un mauvais raccordement électrique peut causer un chocoléctrique, un incendie ou un dysfonctionnement de certaines des parties électriques.
5. Avant d'entreprenevre toute opération sur l'électricité, éteignez l'alimentation électrique du système.

Conditions de mise à la terre

1. Le climatiseur est un apparéil électrique de type I. L' apparéil doit être correctement mis à la terre et raccordé au dispositif de terre par un électricien qualifié.

2 Le fil jaune-vert du climatiseur est le fil de terre et ne peut pas etre utilise pour d'autres buts. Un mauvais raccordement a la terre peut causeur un choc electrique.

3 La résistance de terre doit correspondre aux réglementations nationales de câblage.

4 L'alimentation secteur de l'utilisateur doit dispose d'une borne de terre fiable. Ne raccordez pas le fil de terre avec les éléments suivants :

Conduite d'eau
Conduite de gaz
Conduite des eaux usées

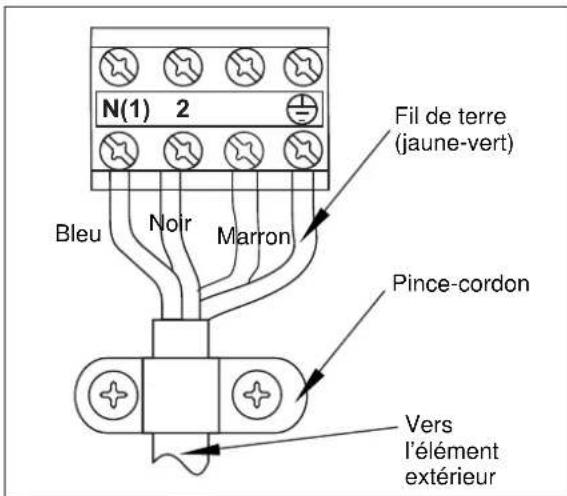

Installation des cables électriques interieurs

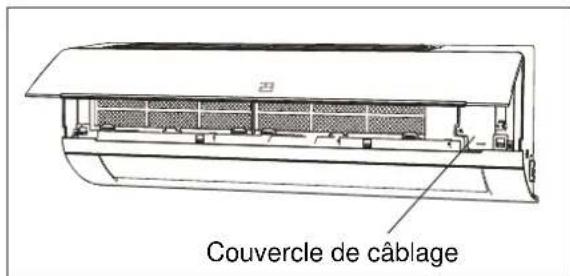

1. Ouvrez le panneau avant et retirez le couvercle du câblage en dévissant la vis.

1. Dirigez le cable de raccordement electrique et le fil de commande du signal (pour les modèles à pompé à chaleur uniquement) de l'arrière de l'élement interieur vers l'avant via l'orifice de cablage pour le raccordement.
2. Branchez et vissez les fils dans le terminal selon leurs couleurs.

1. Enveloppez les fils qui ne sont pas branchés avec du ruban isolant afin qu'ils ne touchent aucune partie électrique ou métallique.
2. Attachez fermement les fils avec le serre-fils.
3. Remettez le couvercle du cablage en place et vissez-le.
4. Réinstallé le panneau avant.

attention

Tous les cables entre les éléments interieur et extérieur doivent etre branches par un Electricien qualifie.

• Si le cable d'alimentation n'est pas assez long, contactez votre revendeur pour en obtaining un nouveau. Il est interdit de rallonger le cable d'alimentation par vous même.
• Avec avoir ressérer les vis, tirez légèrement le fil pour vous assurez qu'il est bien accroché.
• Ne branchez pas deux cables d'alimentation pour alimenter le climatiseur.
• Ne rallongez pas le conducteur du cable d'alimentation.

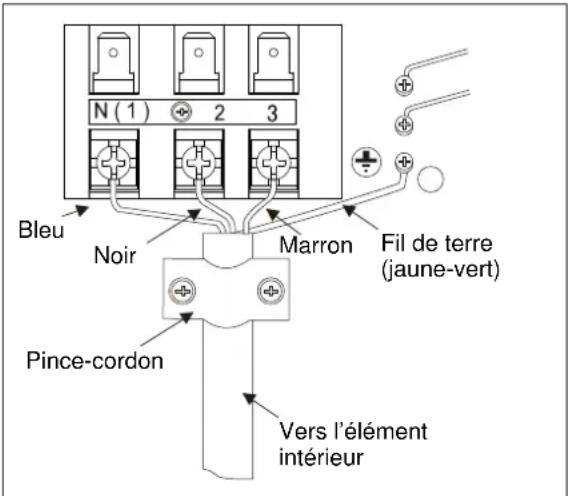

Installation des cables électriques extérieurs

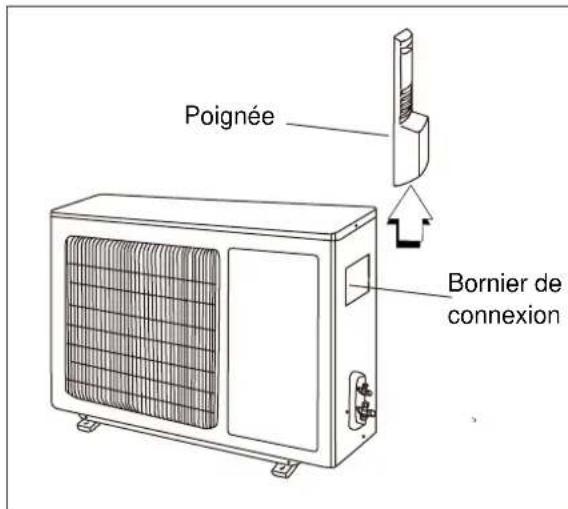

1. Retirez la poignée sur la plaque du côte droit de l'élément extérieur en devissant la vis.

1. Retirez le serre-fils. Branchez et vissez le cable de raccordement électrique sur le bornier en suivant les numérios et les couleurs d'identification correspondants sur les borniers des éléments interieur et extérieur.

1. Pour empêcher l'eau d'entrée, formez un siphon (« U ») dans les cables de raccordement (voir page 16).
2. Enveloppez les fils qui ne sont pas branchés avec du ruban isolant afin qu'ils ne touchent aucune partie électrique ou métallique.
3. Fixez les fils de raccordement électrique avec les serre-fils.
4. Réinstallez la poignée.

attention

Après vous être assured des conditions ci-dessus, préparez le câblage comme suit :

• Les vis attachant le câblage au bornier peuvent se desserrer à cause des vibrations durant le transport. Assurez-vous que toutes les vis sont bien fixées. Ceci pourrait provoquer le grillage des fils.
  Assurez-vous que la capacité du circuit est suffisante.
  Assurez-vous que la tension de départ est maintenue à plus de 90% de la tension indiquée sur la plaque nominale.
• Verifiez que l'épaisseur du cable est conforme aux caractéristiques de la source d'alimentation.
• Installez toujours un dispositif différentiel à courant résiduel (DDR) dans les zones humides.

attention

• Les situations suivantes peuvent cause une perte de tension : Les vibrations d'un contacteur, qui endommageront le point de contact, un fusible grillé, des perturbations de la fonction normale de la surcharge.
• Les moyens de déconnexion de l'alimentation électrique doivent être incorporens dans le câblage fixé et-disposer d'une séparation de contact par vide d'air d'au moins 3 mm dans chaque conducteur actif (phase).

Étape 10 : Vérification de l'évacuateur

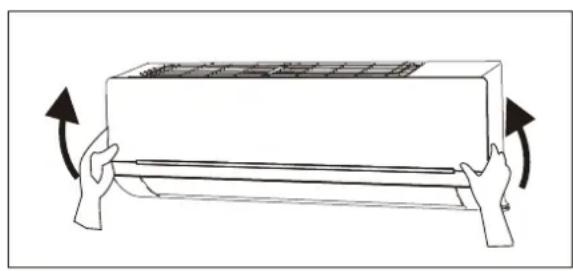

A. Ouvrez et soulevez le panneau avant de l'objet interieur.

Tenez la partie inférieure des deux cots du panneau, tirez-le vers vous et soulevez la partie supérieure jusqu'à ce que vous entendiez un cig.

B. Verification de l'évacuateur

• Versez doucement un verre d'eau sur l'évaporateur.
  Assurez-vous que l'eau s'écoule dans le tuyau de vidange de l'élement interieur sans fouir, et qu'elle coule par la sortie de vidange.

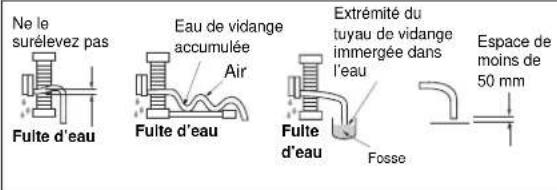

C. Tuyauterie de vidange

Le tuyau de vidange doit etre oriente vers le bas pour faciliter I'ecoulement de I'eau de vidange.

• Ne placez pas la tuyauterie de vidange comme indiqué ci-dessous :

Étape 11 : Purge d'air et test de fuite

L'air et l'humidité dans le système de réfrigération ont des effets indésirables tels qu'indiqués ci-dessous :

• Augmentation de la pression du système.
• Augmentation de la consommation électrique.
• Perte d'efficacité du refroidissement ou du chauffage.
  L'humidité dans le circuit frigorifique pourrait geler et bloquer la tuyauterie capillaire.
• L'eau peut entraîner une corrosion de certaines parties dans le système de réfrigeration.

L'objet interieur et la tuyauterie entre les éléments intérieur et extérieur doivent être testées à la recherche de fuites et vidangés pour retarder toute l'humidité du système.

Purge d'air avec la pompe à vide

• Préparation
  Vérifiez que chaque tuyau (les tuyaux de liquide et de gaz) entre les éléments intérieur et extérieur ont été correctement raccordés et que les cablages pour le test ont été effectués. Retirez les bouchons des soupapes de service pour les cotés liquide et gaz sur l'objet extérieur.

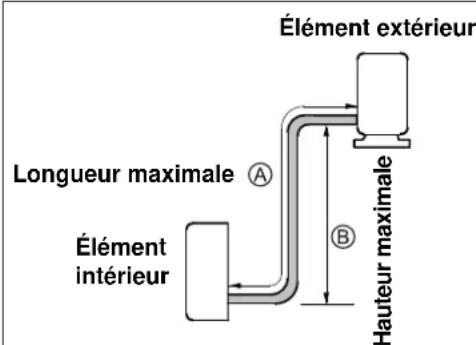

  Pour obtenir des données détaillées sur la longueur du tuyau et la dose de réfrigerant, reportez-vous à la page 6.

attention

• Les soupapes de service du liquide et du gaz sont toutes les deux maintainues fermées à cette étape.
  Lorsque you deplacez l'appareilffectuez une vidange en utilisant la pompe a vide.
  Assurez-vous que le réfrigerant ajoute dans le climatiseur est sous forme liquide dans tous les cas.

Attention en manipulant la soupape d'arrêt

• Fonctionnement de l'ouverture de la soupape d'arrêt :

Ouvrez la tige de soupape jusqu'à ce qu'elle atteigne la butée. N'essayez pas de l'ouvrir plus.

• Fonctionnement de la fermeture de la soupape d'arrêt :

Serrez fermement la tige de soupape avec un outil spécial. Serrez ensuite fermement le bouchon de la tige de soupape avec une clé ou un outil similaire.

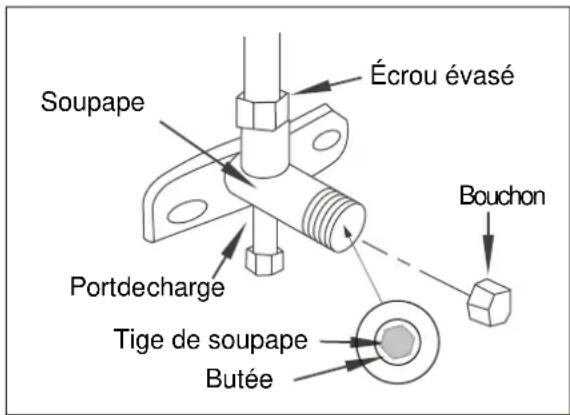

Fluide frigorigène

conseils et informations

A: Soupapeassepression(3voies)-cote gaz.
B: Soupape haute pression (2 voies) - cote liquide.
C et D: ce sont les extrémites du raccordement de l'objet interieur

Reportez-vous aux valeurs de couple de serrage du bouchon de valve ci-dessous :

Diamètre extérieur (mm)	Couple de serrage (N.m)	Couple de serrage supplémentaire (N.m)
Φ 6,35 (1/4")	15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
Φ 9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
Φ 12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
Φ 15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

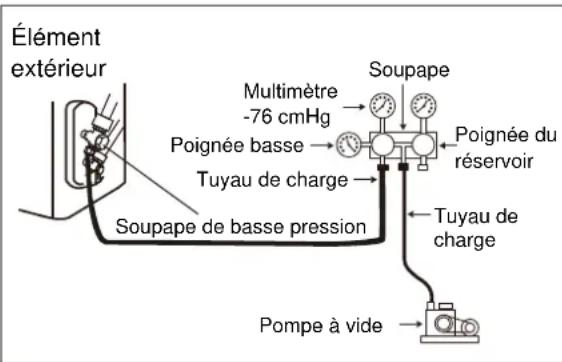

Lorsque you utilisez la pompe à vide

1. Serrez entiement les écrous évasés sur A, B, C et D, raccordez le tuyau de charge de la soupape (bleu) au port de charge de la soupape de basse pression (soupape à 3 voies) du côté du tuyau de gaz.
2. Raccordez l'autre tuyau de charge (jaune) de la soupape à la pompe à vide.
3. Ouvrez entiement la poigneeasse de la soupape.
4. Ouvrez la pompe à vide pour aspirer. Au début, desserrez légèrement l'écrou évasé de la soupape de basse pression pour vérifier si l'air y pénétre (si le bruit de fonctionnement de la pompe à vide a changé, la lecture du multimètre est de 0 au lieu de moins). Puis serrez l'écrou évasé.
5. Continue l'aspiration durant plus de 15 minutes pour vous assurer que la lecture du multimetre est de -1,0 x 105 Pa (-76 cmHg). Fermez ensuite complètement la poignéeasse de la soupape et arrêtez le fonctionnement de la pompe à vide.
6. Tournez la tige de soupape d'arrêt B (soupape à 2 voies) d'environ 45^ vers la gauche pendant 6 à 7 secondes après que le gaz soit sorti, puis reisserrez l'écrou évasé. Assurez-vous que l'affichage de pression sur l'indicateur de pression est légèrement plus élevé que la pression atmosphérique.
7. Retirez le tuyau de charge du port de charge basse pression.
8. Ouvrez complètement les tiges de soupape de A (soupape à 3 voies) et B (soupape à 2 voies).
9. Serrez le bouchon de la tige.

Test et fonctionnement

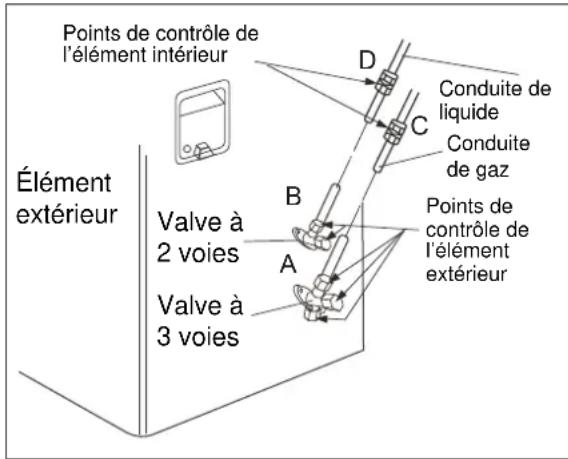

Test de fujites de gaz

1. Méthode de l'eau savonneuse :

Applique de l'eau savonneuse ou un détergent liquide neutre sur toutes les raccordements de soupapes et de tuyauterie (A, B, C et D, reportez-vous à l'illustration ci-dessous) en rapport avec l'installation à l'aide d'unerosseSouple pour vérifier l'absence de fuite.

Si des bulles apparaiscent, les tuyaux ont des fuites.

1. Détector de fuites

Utilisez le détecteur de fuite pour rechercher des fuites.

Mode test

1. Avant le mode test

• Ne branchez pas l'appareil tant que l'installation n'est pas entierement terminée.
  Le cablage électrique doit etre raccordecorrectement et en toute sécurité.
• Les soupapes d'arrêt des tuyaux de raccordement doivent être entièrement ouvertes.
• Toutes les impuretés doivent être retirées de l'appareil.

1. Méthode de test

• Branchez l'alimentation et appuyez sur la touche « ON/OFF » de la télécommande pour démarrer le fonctionnement.
• Appuyez sur la touche MODE pour sélectionner les modes COOL (refroidissement), HEAT (chauffage) (si disponible) et FAN (ventilateur) pour vous assurer de la bonne mise en marche de toutes les fonctions.

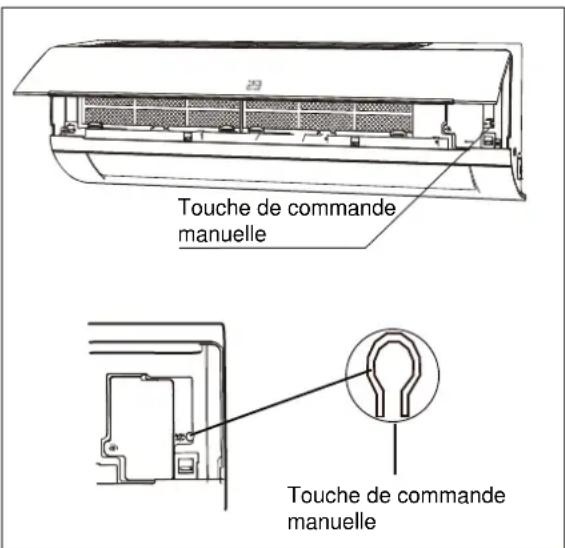

• Lorsque la température ambiente est de moins de 16^ , l'appareil ne peut pas passer en mode COOL (refroidissement) par la télécommande. Veuillez utiliser le mode Emergency Operation (fonctionnement d'urgence), que vous devez utiliser lorsque la télécommande n'est pas disponible ou en cas d'entretien.

Vérification de sécurité électrique

Effectuez une vérification de la sécurité électrique après avoir terminé l'installation :

1. Travail de mise à la terre

Après avoir terminé le travail de mise à la terre, mesurez la résistance à la terre avec une détction visuelle et un testeur de résistance à la terre.

1. Vérification de fuites électriques (durant le mode de test)

Durant le mode de test après avoir terminé l'installation, l'agent de service peut utiliser un capteur électrique et un multimètre pour procéder à une verification de fuites électriques. Éteignez immédiatement l'appareil en cas de fuite de réfrigérant. Vérifiez et trouvez les solutions jusqu'à ce que l'appareil fonctionne correctement.

Pompage

Lorsque vous déplacez ou jetez le climatiseur, pompez le système en suivant la procEDURE cidesous afin que le gaz réfrigerant ne soit pas libre dans l'atmosphère.

Raccordez le tuyau de la soupape au port de charge de la soupape d'arrêt du côté du tuyau de gaz de l'élement extérieur.
- Fermez presque entièrement la soupape d'arrêt du côte du tuyau de gaz.
- Fermez entiement la soupape d'arrêt du côte du tuyau de liquide.
- Allumez l'appareil en mode REFROIDISSEMENT.
Fermez entierement la soupape d'arrêt du côté du tuyau de gaz lorsque le manomètre indique 1 - 0,5 kgf/cm² (100 ~ 50 kPa)
- Arrêtez le mode test en éteignant l'appareil une fois que tout le gaz réfrigerant a été recueilli dans l'élement extérieur.

Vérifications après installation

Éléments à vérifier	Dysfonctionnements possibles
L'appareil est-il fermement fixé ?	l'appareil pourrait tomber, trembler et émettre du bruit.
Avez-vous effectué le test de fuite de réfrigérant ?	Cela pourrait cause un refroidissement (chauffage) insuffisant
L'iso1ation thermique est-elle suffisante ?	Ceci peut provoquer de la condensation.
La vidange de l'eau est-elle satisfaisante ?	Cela peut provoquer des fuites d'eau.
La tension est-elle conforme à celle indiquée sur la plaque nominale ?	Cela pourrait cause un dysfonctionnement électrique ou endommager l'appareil.
Le câblage électrique ou le raccordement de tuyauterie a-t-il été correctement installé en toute sécurité ?	Cela pourrait cause un dysfonctionnement électrique ou endommager les pièces.
L'appareil est-il soignement raccordé à la terre ?	Cela peut provoquer des fuites d'électricité.
Le cable d'alimentation est-il adapté ?	Cela pourrait cause un dysfonctionnement électrique ou endommager les pièces.
L'arrivée ou la sortie sont-elle bloquées ?	Cela pourrait cause un refroidissement (chauffage) insuffisant
Avez-vous noté la longueur des tuyaux de raccordement et la dose de réfrigérant ?	La dose de réfrigérant n'est pas précise.

Συχαρητήρια

Suyxapntnpia kai euxapiotoupe TOU ETIIeEate To Klaipatiotikodiaipouevou TUTOU Tc Electrolux. Eiaote oiyoupoi ot npon Tou vou Klaipatiotikou oc aoc aac iva antoluta euxapiotn.

Piv xpnaiotoinoTe To kaiuatiOTko, ouviotoue va diaaoge oaknpo To exyepidio xpntoTo ottoio Tnpexei mia Tepiypan Tou kaiatiotkoKai Tuv aeitoupyiw tou.

TnV aTOUyn TOW KIVDuvw TOU UAPXouv
NATa kata n xpnoi iaac naekptiknc oukeuncs,
eivai anmuvtiko to kIiApoiTiko oac va evkataoTaThei
OWota kai va diaaboete Tc odnyie c aoPAeiaC
TPooEKTIA wote va aTOOuyETe tn avthetaevn
xPOn kai touc KIVDuvouc.

Sigma to va iatnpieute auto to Exyepidio odnyiw yia eAovtikn avopopa kai va to TnapadideTe oE tuxov eAovtiko idokntn.

MetaTnV aTIOUOKeuaOia, BEEaIWtheIe OTI TO KAImuATIOIKo DEV EXei UTIOATEI ZNmuEc. EAv ExETe auphiBolAies, mXpnoiouTOInoTe To KAImuATIOKo KAI ETIKOIwVnOte ME TO EGOUoiOBoTnevo KevTpo σερβic TnC TEPOxns OaC.

2 Método de la prise de fonctionamento
