Type de produit	Climatiseur split
Marque	Electrolux
Modèle	EXI22HD1W
Capacité de refroidissement (W)	2640
Capacité de chauffage (pompe à chaleur)	Oui (selon modèle)
Réfrigérant	R22 ou R410A (à confirmer avant installation)
Alimentation électrique	220-240 V, 50 Hz
Disjoncteur recommandé	10 A
Dimensions intérieur (approx.)	Largeur : 700-800 mm, Profondeur : 200-250 mm, Hauteur : 250-300 mm
Dimensions extérieur (approx.)	Largeur : 700-900 mm, Profondeur : 300-400 mm, Hauteur : 500-600 mm
Poids intérieur (approx.)	10-15 kg
Poids extérieur (approx.)	30-50 kg
Fonctions principales	Refroidissement, chauffage (si pompe à chaleur), ventilation, déshumidification, minuterie
Télécommande	Oui, avec piles AAA
Hauteur d'installation intérieur	≥ 2,3 m au-dessus du sol
Longueur maximale de tuyauterie	15-20 m selon capacité
Diamètre tuyau d'aspiration	6,35 mm (1/4")
Diamètre tuyau de décharge	9,52 mm (3/8")
Entretien	Nettoyer les filtres régulièrement, vérifier le drainage
Consignes de sécurité	Installation par frigoriste et électricien qualifié, mise à la terre obligatoire
Pays de fabrication	Non spécifié

FOIRE AUX QUESTIONS - EXI22HD1W ELECTROLUX

Comment installer le climatiseur EXI22HD1W ?

L'installation doit être réalisée par un frigoriste et un électricien qualifié. Suivez les étapes : 1) Fixez la plaque de montage intérieure, 2) Percez un trou incliné pour la tuyauterie, 3) Raccordez les tuyaux de réfrigérant et le drain, 4) Purgez l'air avec une pompe à vide, 5) Raccordez l'électricité, 6) Effectuez un test de fuite.

Quel type de réfrigérant utilise l'EXI22HD1W ?

Le climatiseur peut utiliser du R22 ou du R410A. Vérifiez l'étiquette sur l'unité extérieure avant l'installation.

Comment nettoyer les filtres de l'unité intérieure ?

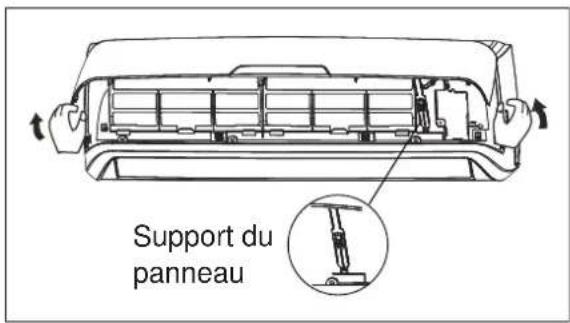

Ouvrez la façade avant, retirez les filtres, lavez-les à l'eau tiède savonneuse, séchez-les complètement avant de les remettre. Ne faites pas fonctionner l'appareil sans filtres.

Que faire si l'unité ne refroidit pas correctement ?

Vérifiez que le filtre est propre, que l'unité extérieure n'est pas obstruée, que la télécommande est en mode Cool et que la température est réglée en dessous de la température ambiante. Si le problème persiste, contactez un technicien.

Comment utiliser la fonction de chauffage (si disponible) ?

Appuyez sur le bouton Mode de la télécommande jusqu'à sélectionner le mode Heat (chauffage). Réglez la température souhaitée. Assurez-vous que l'unité extérieure est installée avec un kit de vidange pour l'eau de condensation.

Quelle est la hauteur minimale d'installation de l'unité intérieure ?

L'unité intérieure doit être installée à au moins 2,3 m au-dessus du sol pour garantir une bonne circulation d'air.

Puis-je utiliser une rallonge pour le câble d'alimentation ?

Non, il est interdit de rallonger le câble d'alimentation. Si le câble est trop court, contactez votre revendeur pour obtenir un câble adapté.

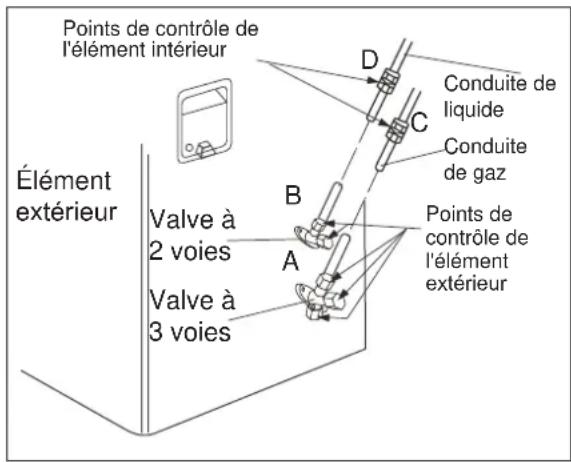

Comment effectuer un test de fuite de réfrigérant ?

Appliquez de l'eau savonneuse sur tous les raccordements de tuyauterie. Si des bulles apparaissent, il y a une fuite. Utilisez également un détecteur de fuite électronique.

Que faire en cas de code d'erreur ?

Consultez le manuel complet pour la signification des codes. Généralement, un code d'erreur indique un problème de capteur, de fuite ou de communication. Contactez un service après-vente agréé.

Comment vider l'eau de condensation en mode chauffage ?

En mode chauffage, l'unité extérieure produit de l'eau de condensation. Installez un embout de vidange sur l'unité extérieure et raccordez un tuyau de vidange pour évacuer l'eau. Assurez-vous que le tuyau est incliné vers le bas.

MODE D'EMPLOI EXI22HD1W ELECTROLUX

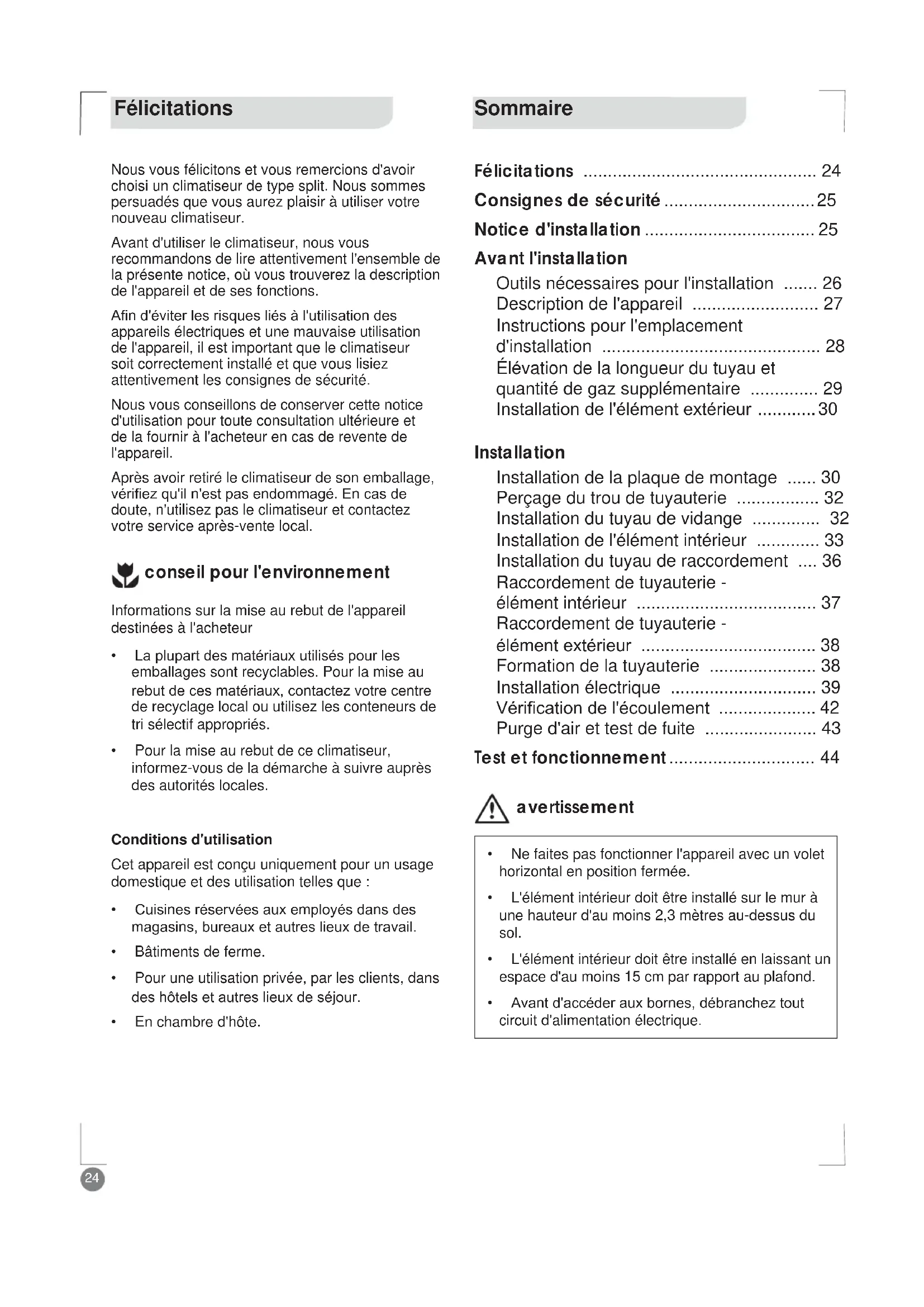

Nous vous félicitons et vous remercions d'avoir choisi un climatiseur de type split. Nous sommes persuadés que vous aurez plaisir à utiliser notre nouveau climatiseur.

Avant d'utiliser le climatiseur, nous vous recommandons de lire attentivement l'ensemble de la présente notice, où vous trouverez la description de l'appareil et de ses fonctions.

Afin d'éviter les risques liés à l'utilisation des appareils électriques et une mauvaise utilisation de l'appareil, il est important que le climatiseur soit correctement installé et que vous lisiez attentivement les consignes de sécurité.

Nous vous conseillons de conserver cette notice d'utilisation pour toute consultation ultérieure et de la fournir à l'acheteur en cas de revente de l'appareil.

Après avoir retiré le climatiseur de son emballage, vérifie qu'il n'est pas endommagé. En cas de doute, n'utilise pas le climatiseur et contacte votre service après-vente local.

Conseils pour l'environnement

Informations sur la mise au rebut de l'appareil destinées à l'acheteur

• La plupart des matériaux utilisés pour les emballages sont recyclables. Pour la mise au rebut de ces matériaux, contactez votre centre de recyclage local ou utilisez les conteneurs de tri sélectif appropriés. Pour la mise au rebut de ce climatiseur, informez-vous de la démarche à suivre auprès des autorités locales.

Conditions d'utilisation

Cet appareil est conçu uniquement pour un usage domestique et des utilisations telles que :

Cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail. Bâtiments de ferme. Pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour. En chambre d'hôte.

Sommaire

Félicitations 24 Consignes de sécurité 25 Notice d'installation 25

Avant l'installation

Outils nécessaires pour l'installation 26 Description de l'appareil 27 Instructions pour l'emplacement d'installation 28 Élévation de la longueur du tuyau et quantité de gaz supplémentaire 29 Installation de l'élément extérieur 30

Installation

Installation de la plaque de montage.... 30 Perçage du trou de tuyauterie 32 Installation du tuyau de vidange 32 Installation de l'élément intérieur 33 Installation du tuyau de raccordement.... 36 Raccordement de tuyauterie - élément intérieur 37 Raccordement de tuyauterie - élément extérieur 38 Formation de la tuyauterie 38 Installation électrique 39 Verification de l'écoulement 42 Purge d'air et test de fuite 43

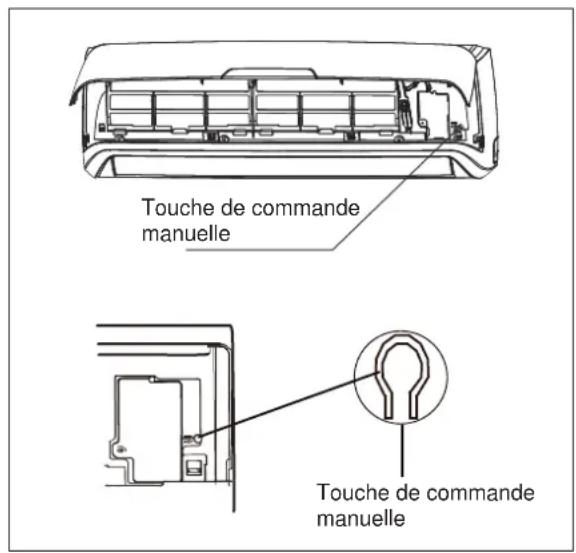

Test et fonctionnement 44

Avertissement

• Ne faites pas fonctionner l'appareil avec un volet horizontal en position fermée.
• L'élément intérieur doit être installé sur le mur à une hauteur d'au moins 2,3 mètres au-dessus du sol.
• L'objet intérieur doit être installé en laissant un espace d'au moins 15 cm par rapport au plafond.
• Avant d'accéder aux bornes, débranchez tout circuit d'alimentation électrique.

Consignes de sécurité

Préparez soigneusement ce manuel d'installation ainsi que la notice d'utilisation avant d'installer l'appareil et conservez-les dans un endroit facile d'accès pour toute consultation ultérieure.

Dans ce manuel, vous trouverez de nombreux conseils sur la façon d'utiliser et d'entretenir votre climatisation.

Les travaux d'électricité ne doivent être effectués que par un Electricien agréé. Assurez-vous que la puissance de la prise de courant et du circuit principal est adaptée au modèle.

Une mauvaise installation due au non-respect des instructions peut entraîner des blessures ou des dommages. Les instructions sont classées par les indications suivantes.

Signification des symboles utilisés dans ce manuel :

Avertissement

Ce symbole indique des informations relatives à votre sécurité personnelle.

Attention

Ce symbole indique une information concernant toute sécurité personnelle et la façon d'éviter tout dommage sur l'appareil.

Conseils et informations

Ce symbole indique des conseils et des informations concernant l'utilisation de l'appareil.

Conseils pour l'environnement

Ce symbole indique des conseils et des informations concernant l'utilisation économique et écologique de l'appareil.

Ce symbole indique une action à ne jamais s'ouvrir.

dez toujours comme cela.

Attention

L'appareil ne doit être installé que par un frigoriste et les travaux sur l'électricité ne doivent être entrepris que par un Electricien qualifié selon les réglementations locales ou gouvernementales en vigueur et en accord avec ce manuel. Avant l'installation, veuillez contacter un installateur de climatisation qualifié. Dans le cas contraire, le dysfonctionnement pourrait ne pas avoir été résolu en raison d'une mauvaise installation. Si le cordon d'alimentation est endommagé, il ne doit être remplacé que par un réparateur/agréé. Un sectionneur omnipolaire avec une ouverture minimale de 3mm au niveau de tous les pôles doit être raccordé au câblage fixé. Pour les modèles avec fiche d'alimentation, assurez-vous que la fiche d'alimentation est accessible après l'installation. La température du circuit frigorifique est très élevée : veillez à disposer les câbles éloignés du tuyau en cuivre. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.

Empêchez les enfants de jouer avec le climatiseur.

7 Si vous devez dépanner ou mettre l'appareil au rebut, seule une personne qualifiée est autorisée à entreprendre cette tâche. 8 Veillez à ne pas toucher la pale du ventilateur avec vos doigts lorsque vous ajustez les volets verticaux. 9 Ce climatiseur utilise du réfrigerant R22 ou R410A (à confirmer avant l'installation).

Outils nécessaires pour l'installation

1 Jauge de niveau 2 Tournevis 3 Perceuse électrique 4 Foreuse 55mm / 70mm 5 Coffret d'engrenage 6 Clés dynamométriques spécifiées 7 Clé à molette (demi-raccord) 8 Un verre d'eau 9 Clé hexagonale (4 mm)

10 Déteceur de fuites de gaz 11 Pompe à vide 12 Manomètre de pression 13 Notice d'utilisation 14 Thermomètre 15 Multimètre 16 Coupe-tube 17 Mètre ruban

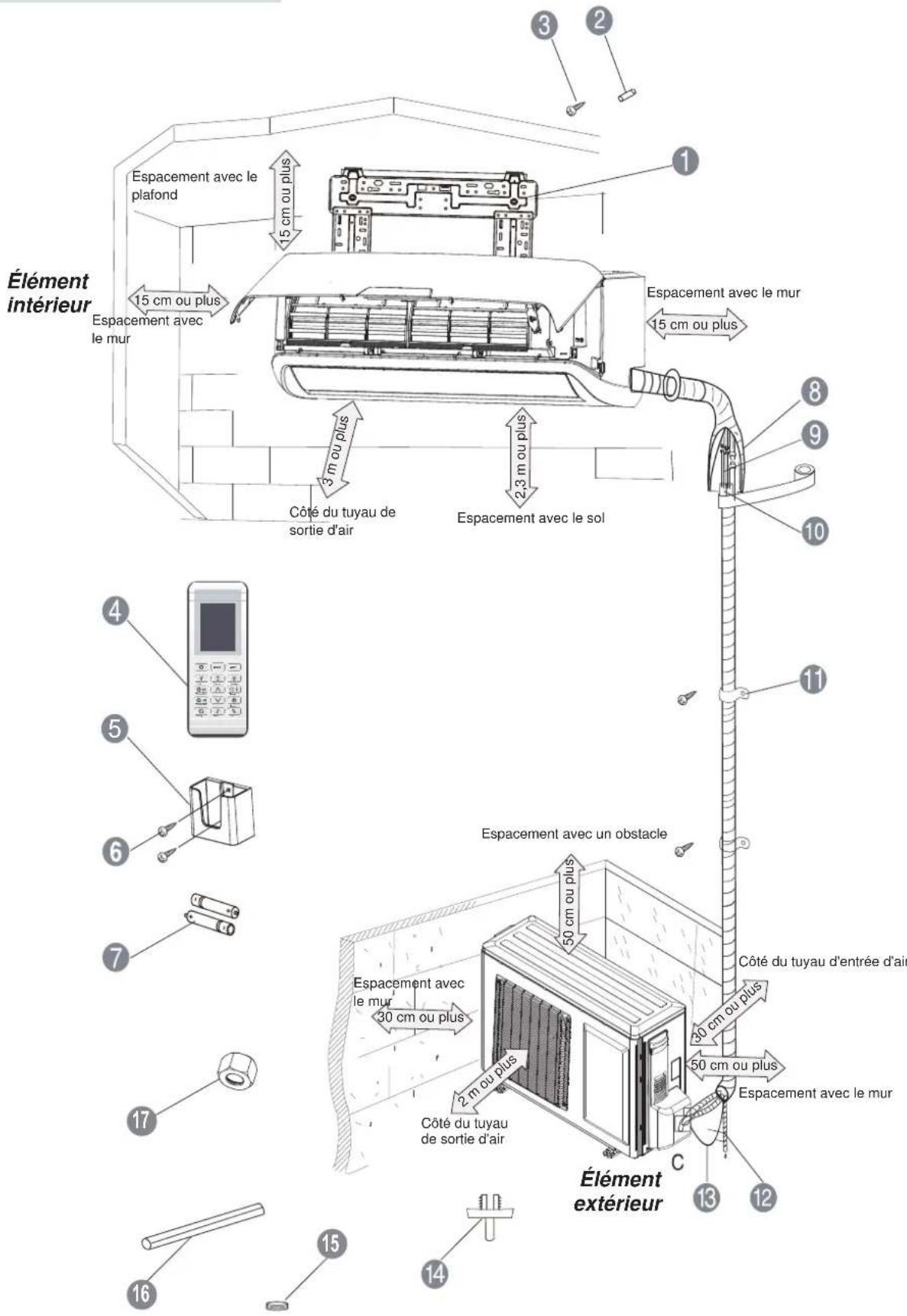

Éléments nécessaires pour l'installation

Numéro	Nom des accessoires Quantité
1	Plaque de montage de l'élement interieur 1
2	Cheville d'ancrage Non fourni
3	Vis auto-taraudeuse ST4 x 25 5 ou 10
4	Télécommande 1
5	Support de la télécommande Non fourni
6	Vis du support de la télécommande Non fourni
7	Pile (AAA 1,5 V)	2
8	Matériau isolant	Non fourni
9	Tuyauterie de raccordement (reportez-vous à la page 6)	Diffère selon le pays
10	Tuyau d'isolation de la conduite de réfrigération	Non fourni
11	Attache murale	Non fourni
12	Tuyau de vidange	Non fourni
13	Câble de raccordement électrique	Non fourni
14	Embout de vidange (uniquement sur les modèles avec pompe à chaleur, page 7)	1
15	Bouchon de vidange (uniquement sur les modèles avec pompe à chaleur d'une capacité de plus de 4 500 W)	3
16	Tuyau d'isolation thermique pour extension du tuyau de vidange	1
17	Écrou évasé (pour le tube d'aspiration)	1

Remarque : D'autres éléments nécessaires à l'installation, autres que les outils mentionnés ci-dessus, doivent être fournis par le client/installateur.

Instructions pour l'emplacement d'installation

Choisir le bon emplacement pour l'installation est primordial pour un fonctionnement correct et efficace de l'appareil.

Évitez les emplacements suivants :

• à proximité de sources d'émissions de forte chaleur, de vapeur, de gaz inflammables ou de liquides volatils. ou des ondes électromagnétiques à haute fréquences sont émises par des matériels radio ou des équipements de soudure ou médicaux. ou l'air est chargé en iode (par exemple à proximité des côtes). ou l'air est contaminé par des huiles et vapeurs industrielles. ou l'air contient du gaz sulfureux comme par exemple à proximité de sources chaudes. ou l'air est de mauvaise qualité et en présence de corrosion.

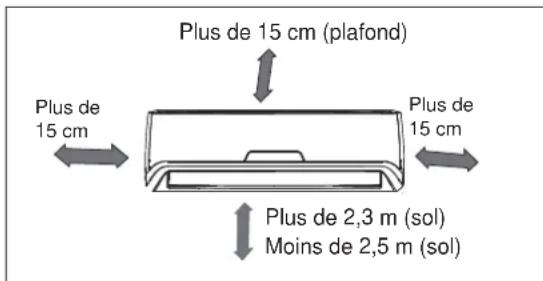

Élément interieur

1 L'entrée et la sortie d'air doivent être libres de tout obstacle. Assurez-vous que l'air peut être soufflé dans toute la pièce. 2 Choisissez un emplacement où l'eau de condensation pourra facilement être vidangée et où l'appareil pourra être facilement raccordé à l'élément extérieur. 3 Choisissez un emplacement hors de portée des enfants. 4 Choisissez un emplacement où le mur est suffisamment solide pour soutenir le poids entier et résister aux vibrations de l'appareil. 5 Assurez-vous de laisser suffisamment d'espace pour permettre un entretien régulier. Pour des performances optimales, l'élément intérieur doit être installé sur un mur à une hauteur située entre 2,3 m et 2,5 m au-dessus du sol. 6 Assurez-vous que l'élément intérieur est installé selon les dimensions d'installation ci-dessous:

7 Choisissez un emplacement éloigné d'au moins 1 m d'un téléviseur ou de tout autre appareil électrique. 8 Choisissez un endroit accessible pour pouvoir réaliser le contrôle facilement. 9 N'utilisez pas l'appareil dans la buanderie ou à proximité d'une piscine etc. 10 Pour minimiser les vibrations et le bruit, la tuyauterie doit mesurer au moins 3m. 11 Utilisez un détecteur de montants pour localiser les poteaux d'ossature murale et éviter tout endommagement inutile du mur. 12 Toute variation dans la longueur du tuyau peut demander ou nécessitera un ajustement de la charge de réfrigérant. 13 N'installez pas l'appareil à proximité d'une porte.

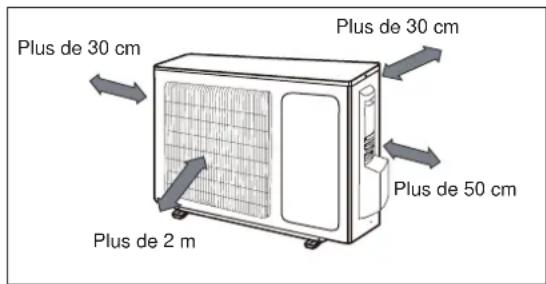

Élément extérieur

1 Choisissez un emplacement où le bruit et le flux d'air émis par l'appareil ne gênent pas vos voisins. 2 Choisissez un emplacement suffisamment aéré. 3 Choisissez un emplacement où aucun obstacle ne pourrait obstruer l'entrée ni la sortie d'air. 4 Cet emplacement doit pouvoir supporter le poids entier de l'appareil ainsi que ses vibrations. 5 Choisissez un endroit sec mais n'exposez pas l'appareil aux rayons directs du soleil ou à de fortes rafales de vent. 6 Assurez-vous que l'élément extérieur est installé conformément aux instructions d'installation, dans un endroit facilement accessible pour l'entretien et les réparations. 7 Choisissez un emplacement hors de la portée des enfants et éloigné des animaux ou des plantes. 8 Choisissez un emplacement où l'appareil garde sa position horizontale et alignée. 9 Sélectionnez un emplacement respectant les distances minimales autour de l'appareil indiquées ci-dessous :

Installation sur le toit

1 Si l'objet extérieur est installé sur un toit, veillez à l'installer de niveau. 2 Assurez-vous que la structure du toit et la méthode d'ancrage sont adaptées à l'emplacement de l'appareil.

3 Si l'objet extérieur est installé sur un toit ou sur un mur extérieur, il pourrait émettre des bruits et vibrations excessifs et pourrait également être classé comme installation non réparable.

Élévation de la longueur du tuyau et quantité de gaz supplémentaire

Capacité de refroidissement (W)	Diamètre du tuyau d'aspiration	Diamètre du tuyau de décharge	Longueur standard (m)	Longueur maximale (m)A	Hauteur maximale (m)B	Réfrigérant supplémentaire (g/m)
2640 Ø 6,35 mm (1/4") Ø 9,52 mm (3/8") 5 15 5 15
3520 Ø 6,35 mm (1/4") Ø 12,7 mm (1/2") 5 15 5 15
5270 Ø 6,35 mm (1/4") Ø 12,7 mm (1/2") 5 20 10 15
6450 Ø 6,35 mm (1/4") Ø 15,88 mm (5/8") 5 20 10 15

Attention

L'élément extérieur est chargé de gaz réfrigérant pour une longueur de tuyau standard. Lorsque la longueur du tuyau de raccordement est supérieure à la longueur standard, vous devez ajouter du réfrigérant dans l'appareil selon le tableau ci-dessus via le port de service sur la soupape de service à 3 voies sur l'élément extérieur. Veillez à maintenir un minimum de distance (3 à 5 mètres) et un mauvais alignement minimal entre les éléments intérieur et extérieur.

La longueur et la hauteur maximales permises se basent sur la fiabilité. - Dépasser le maximum peut causer un mauvais fonctionnement ou un dysfonctionnement de l'appareil. Lorsque la différence de niveau entre les éléments intérieur et extérieur est supérieure à la hauteur maximale ou lorsque l'objet extérieur est installé au-dessus de l'objet intérieur, un séparateur d'huile doit être installé tous les 5 à 7 mètres.

Longueur de tuyauterie inférieure à 5 mètres

Longueur de tuyauterie d'au moins 5 mètres

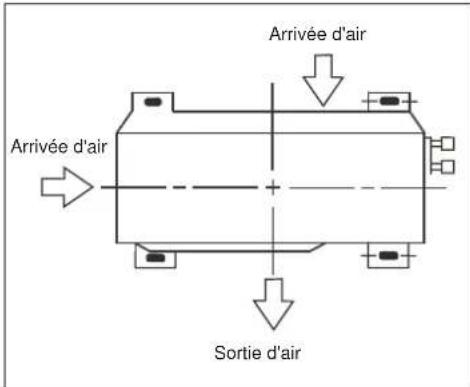

Étape 1: stabilisation de l'élément extérieur

Ancrez l'élément extérieur en fixant les 4 trous existants dans la base avec 4 boulons et écrous de 10mm (non inclus).

Placez l'élément extérieur sur une surface horizontale en béton ou rigide (jamais directement sur l'herbe ou dans la terre).

Attention

• En cas d'installation suspendue, le support d'installation doit permettre la fixation selon les dimensions de l'illustration ci-dessus. Le mur ou l'appareil sera installé doit être en briques solides, en béton ou être renforcé d'une autre façon pour fixer le support. La fixation du support sur le mur et du support sur le climatiseur doit être solide, stable et de niveau.

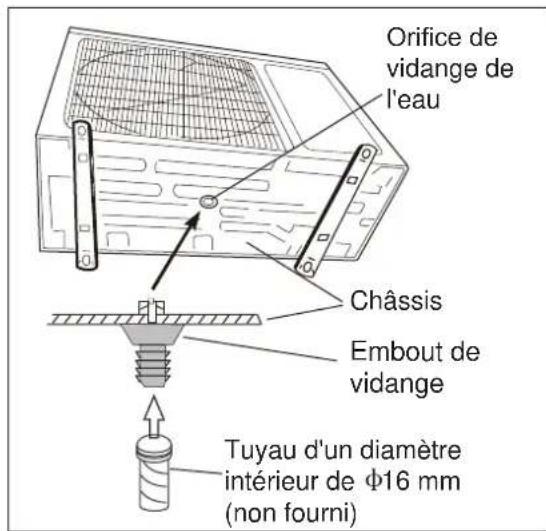

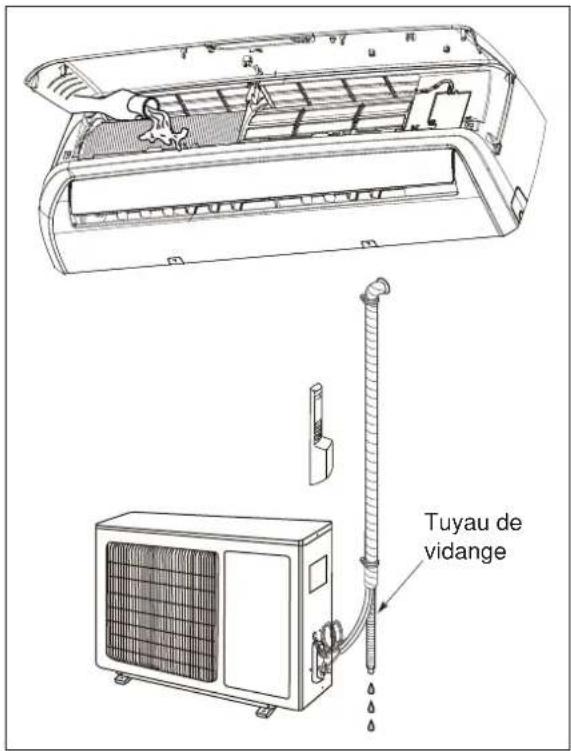

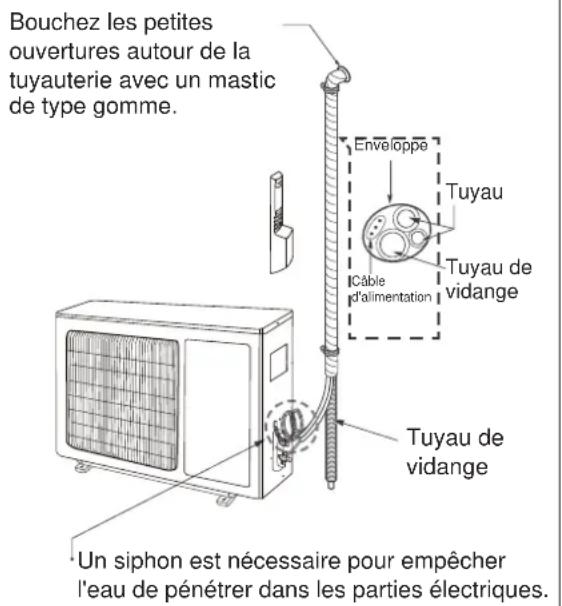

Étape 2 : vidange par condensation extérieure (uniquement pour les modèles avec pompe à chaleur)

Durant le mode chauffage, l'eau de condensation et de dégivrage doit être vidangée de manière fiable par le tuyau de vidange. - Installez l'embout de vidange extérieur dans l'orifice de vidange se trouvant sur le châssis de l'élément extérieur et attachez le tuyau de vidange à l'embout afin que l'eau usée puisse être évacuée de l'élément extérieur. L'orifice de vidange doit être bouché. Selon les conditions, l'installateur déterminera si d'autres orifices doivent être bouchés. - Dans le cas d'un tuyau de vidange, l'objet doit être installé sur une base de plus de 3 cm de haut.

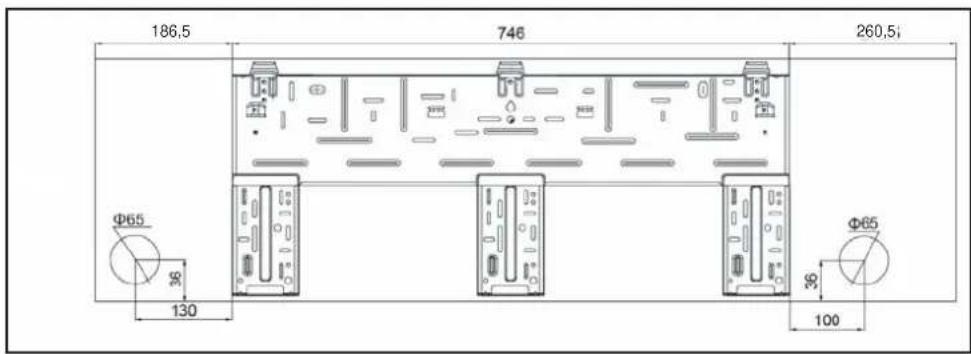

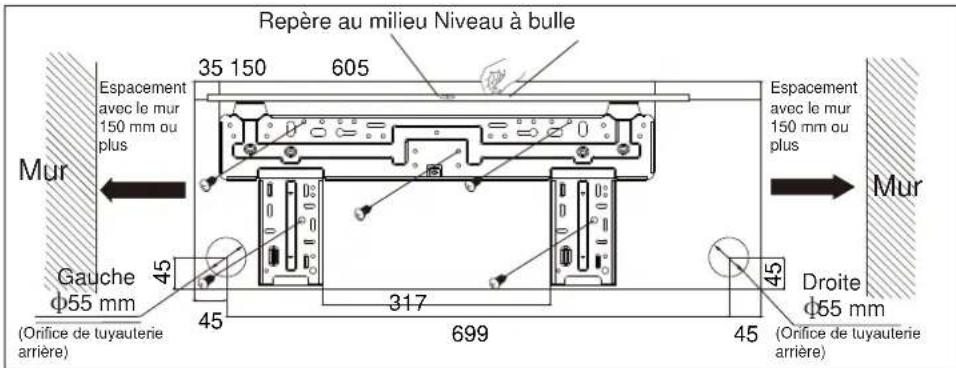

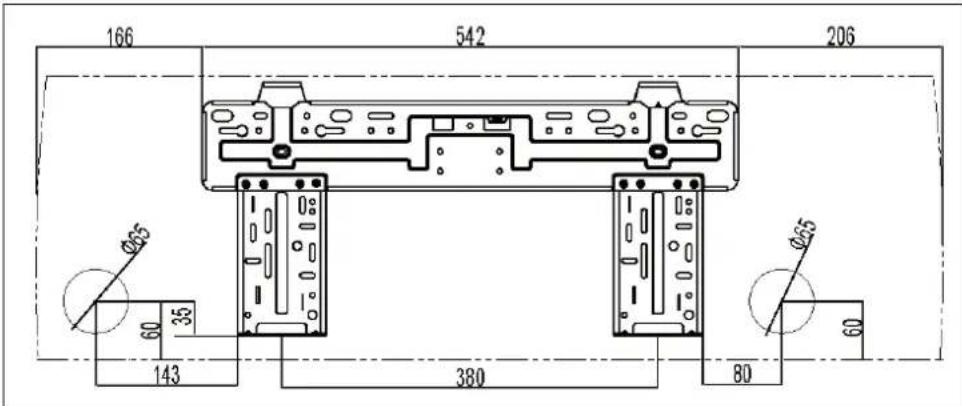

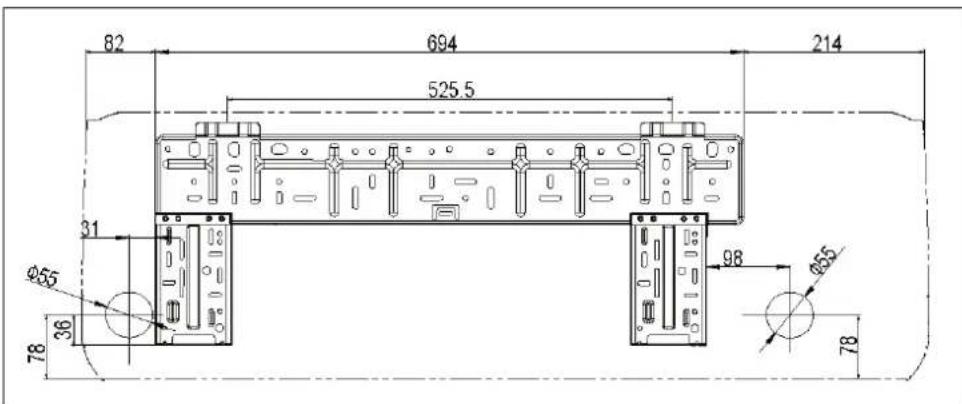

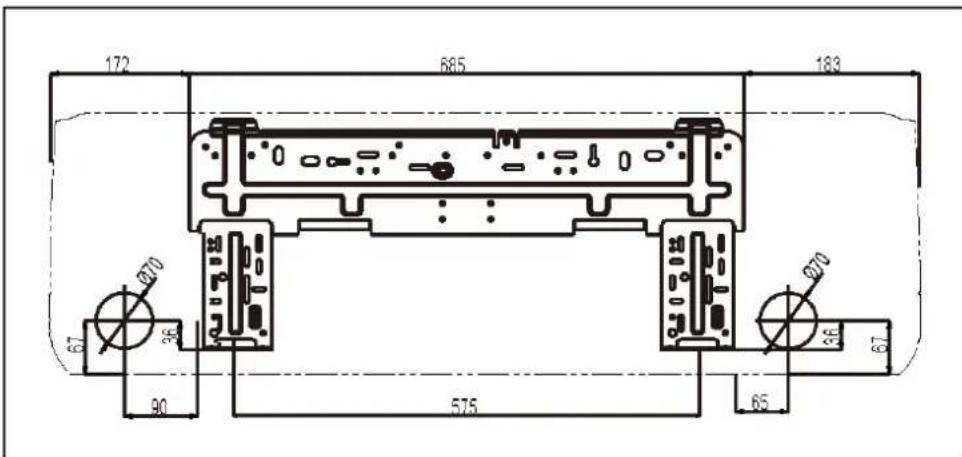

Étape 1 : installation de la plaque de montage

1 Installez la plaque de montage en position horizontale sur le mur à l'aide de 5 vis auto-taraudeuses ou plus (type ST4x25, élément 3 à la page 3). 2 Assurez-vous que la plaque de montage est solidement fixée pour supporter un poids d'environ 60kg. Le poids devrait être réparti sur chaque vis. 3 Si le mur est en briques, en béton, ou d'un matériel ou similaire, percez 5 trous ou plus de 5mm de diamètre dans le mur. Insérez la cheville d'ancrage (élément 2 de la page 3) pour installer correctement les vis. 4 La sortie du bac d'eau de l'objet interieur dispose d'une conception de vidange à deux voies. Durant l'installation, l'objet interieur

doit être légèrement incliné vers la sortie du bac d'eau pour vidanger l'eau du condenseur en douceur.

Installez la plaque de montage et percez des trous dans le mur selon la structure du mur et selon les points de montage se trouvant sur la plaque.

(les dimensions sont indiquées en mm sauf indication contraire)

Capacité de refroidissement (W/h)	Type de plaque de montage
2 640 A
3 520 B
5 270 C
6 450 D
8 210 E

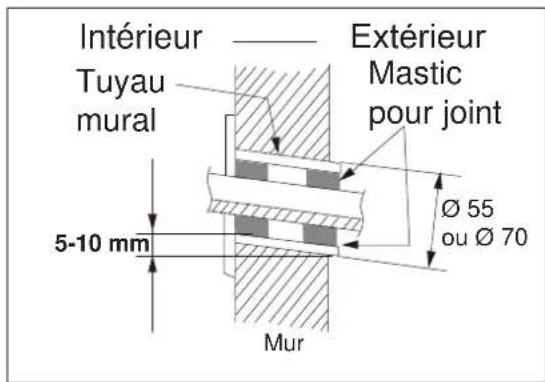

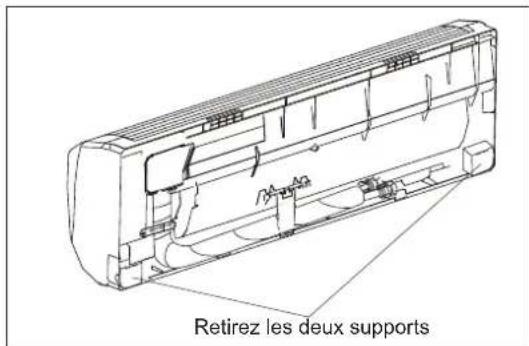

Étape 2: perçage du trou de tuyauterie

1 Déterminez la position des trous selon le schéma. Percez 1 trou (055 ou 70 mm) dans le mur en l'orientant légèrement vers le bas du côté extérieur.

Trou de tuyauterie	Modèle
Ø 55 mm	Capacité de refroidissement < 6 000 W
Ø 70 mm	Capacité de refroidissement > 6 000 W

2 L'inclinaison doit être de 5 à 10 mm afin d'assurer une bonne évacuation de l'eau condensée générée par l'élément interieur. 3 Insérez le tuyau mural dans le trou pour éviter d'endommager le câblage au moment du passage dans le trou. 4 Utilisez toujours un conduit pour orifice mural lorsque vous percez des grilles ou des plaques en métal ou un matériel similaire. 5 Pour les modèles ayant une capacité de refroidissement supérieure à 4 500 W, retirez et jetez les deux supports en polystyrène se trouvant à l'arrière et sur le côté de l'élément interieur avant l'installation.

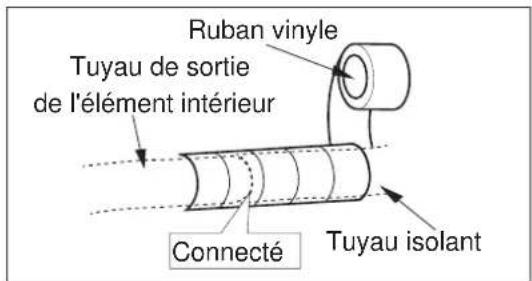

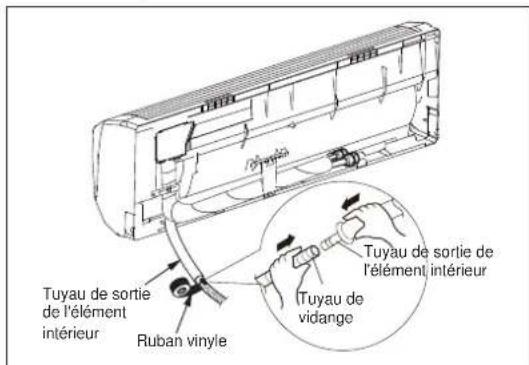

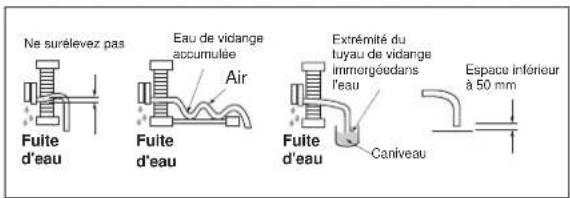

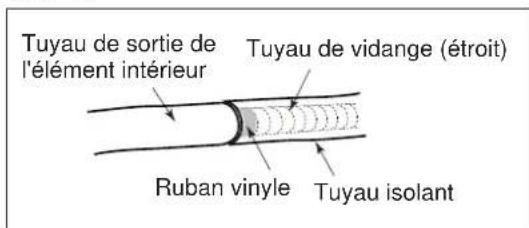

Étape 3 : installation du tuyau de vidange

1 Reliez le tuyau de vidange au tuyau de sortie de l'objet intérieur. Attachez le raccord avec le ruban vinyle.

Placez le tuyau de vidange dans le tuyau isolant.

3 Enveloppez le tuyau isolant avec un large ruban vinyle pour éviter que le tuyau ne se déplace. Inclinez légèrement le tuyau de vidange vers le bas pour que l'eau de condensation s'écoule doucement.

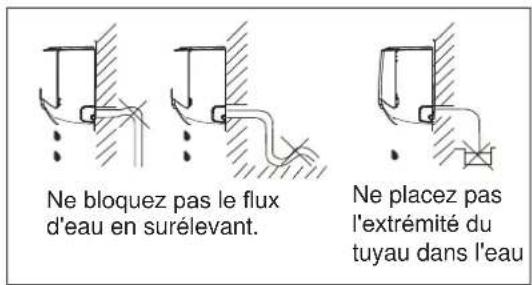

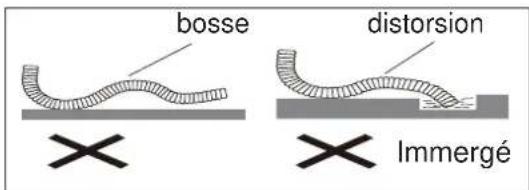

Attention

Le tuyau isolant doit être raccordé avec la gaine à l'extérieur du tuyau de sortie. Le tuyau de vidange doit être légèrement incliné vers le bas, sans le tordre, le bosseler ou le plier.

3 N'introduisez pas le tuyau de sortie dans l'eau.

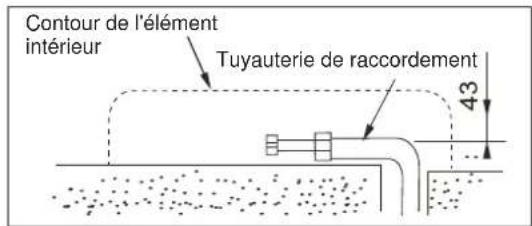

Étape 4: installation de l'objet intérieur

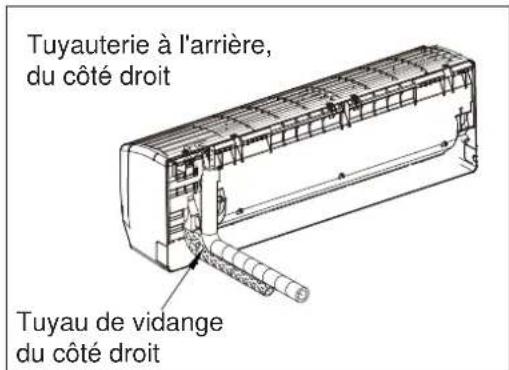

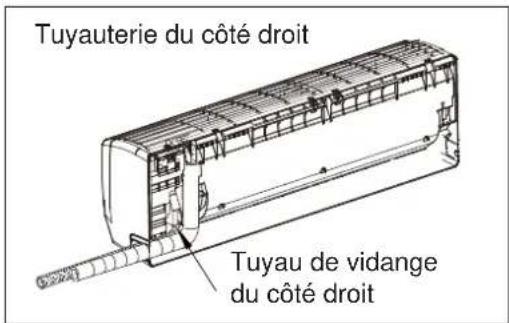

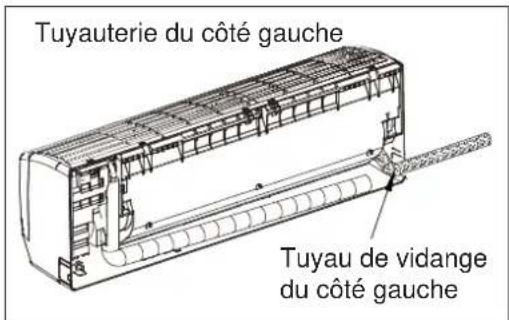

La tuyauterie peut être soit par la droite, l'arrière droit, la gauche ou l'arrière gauche.

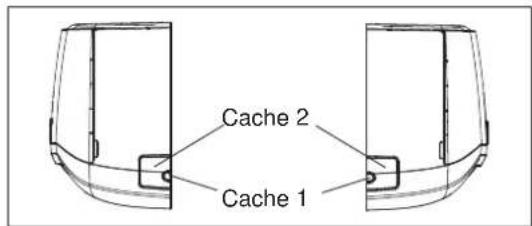

Lorsque vous faites passer la tuyauterie et le câblage par le côté droit ou gauche de l'élément intérieur, détachez les caches du châssis si besoin est (voir illustration ci-dessous).

• Coupe le cache 1 lorsque vous faites passer uniquement le câblage.
• Coupe le cache 1 et le cache 2 lorsque vous faites passer le câblage et la tuyauterie.

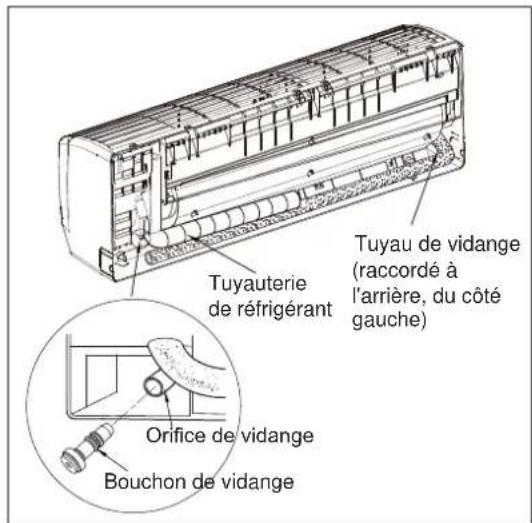

Le tuyau de vidange peut être raccordé dans deux positions différentes. Utilisez la position la plus commode et, si nécessaire, changez la position du bouchon de vidange et du tuyau de vidange.

Le tuyau de vidange est raccordé à l'arrière de l'élement interieur, du côté gauche lorsque vous recevez l'appareil.

Suivez les instructions décrites ci-dessous pour changer la position du bouchon et du tuyau de vidange de la gauche vers la droite.

(a) Sortez le bouchon de vidange à l'arrière de l'élément interieur, du côté droit.

(b) Sortez le tuyau de vidange à l'arrière de l'élément interieur, du côté gauche.

Placez le bouchon de vidange dans l'orifice de vidange à l'arrière de l'élément intérieur, du côté gauche.

(d) Placez le tuyau de vidange dans l'orifice de vidange à l'arrière de l'élément intérieur, du côté droit.

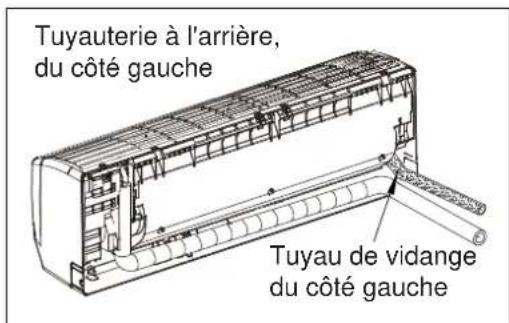

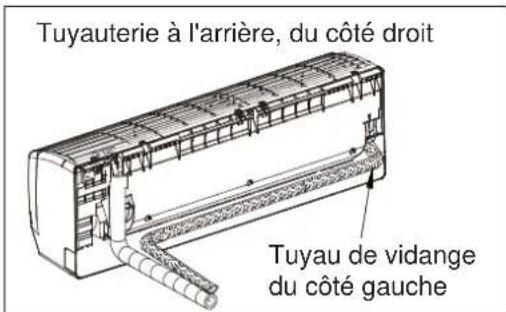

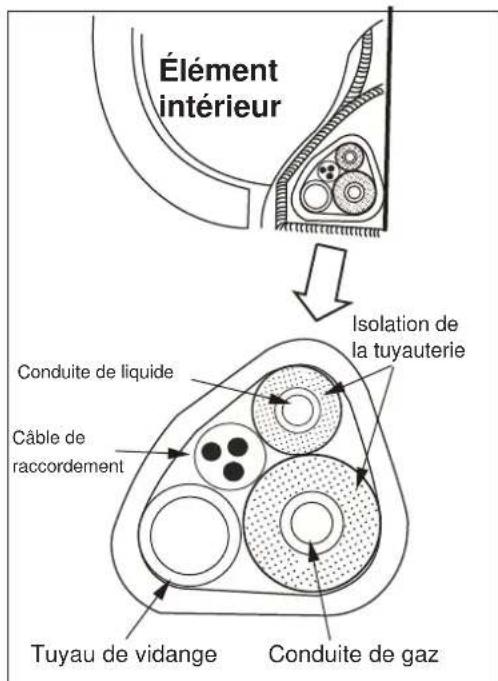

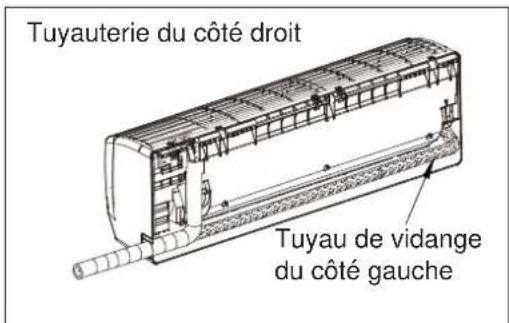

3 Agencement des tuyaux

• Placez le tuyau dans la position et la direction la plus commode.

• Ne dirigez pas le tuyau du réfrigérant et le tuyau de vidange tous les deux du côté droit vers le côté gauche pour éviter qu'un grand espace ne se forme entre l'objet intérieur et le mur.

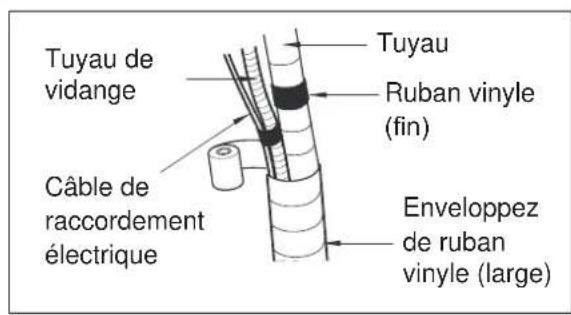

Sortez la conduite du corps de l'appareil, enveloppez la tuyauterie, les câbles d'alimentation et le tuyau de vidange avec du ruban et faites-les passer dans le tuyau de la conduite.

Ne placez aucun objet dans le récupérateur d'eau situé à l'arrière de l'élément intérieur car l'eau de condensation y est recueillie puis évacuée de la pièce.

Attention

Raccordez d'abord l'objet intérieur, puis l'objet extérieur. - Ne branchez pas le câble à l'élément intérieur. Cela doit être fait ultérieurement.

• Tournez légèrement le câble pour que le raccordement soit plus facile ultérieurement. Veillez à ne pas laisser le tuyau de vidange détendu. Isolez le tuyau de raccordement de la chaleur. Assurez-vous que le tuyau de vidange se trouve du côté le plus bas de l'ensemble. Si vous le placez du côté le plus haut, le récupérateur pourrait déborder à l'intérieur de l'élément.
• Ne croisez ou n'entrenez jamais le câble d'alimentation avec un autre câble.
• Ne laissiez pas la tuyauterie découverte à l'arrêt de l'élément intérieur. Si une partie du tuyau de vidange est placée à l'intérieur de la pièce, enveloppez-la d'un matériel isolant afin d'éviter que l'eau de condensation ne goutte.

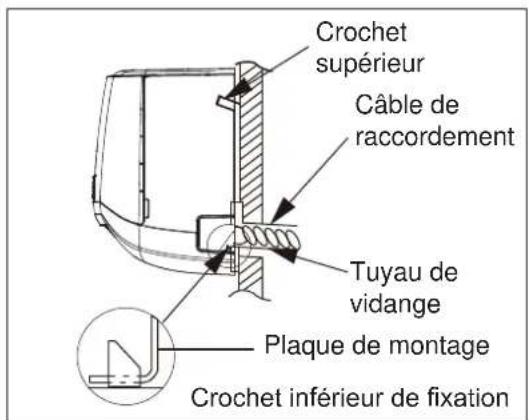

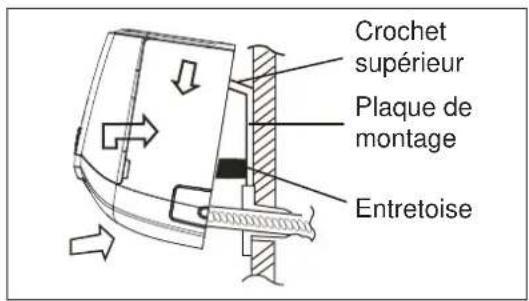

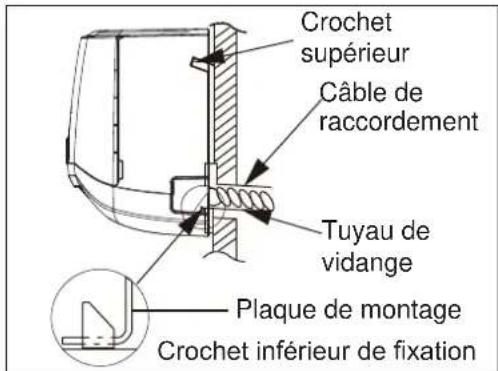

5 Placez les fentes de montage de l'élément interieur sur les crochets supérieurs de la plaque de montage et vérifiez qu'il tient bien.

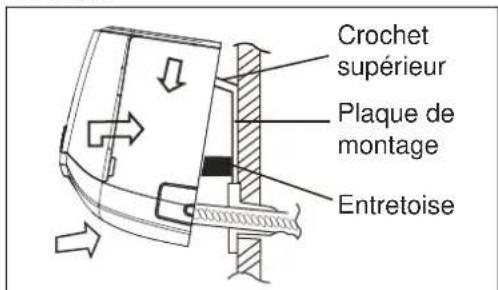

Pour faciliter l'installation de la tuyauterie, placez une entretoise entre l'élément interieur et le mur.

Retirez l'entretoise une fois l'installation terminée.

Appuyez chaque cote de la partie inférieure de l'appareil contre la plaque de montage jusqu'à ce que les crochets inférieurs s'insèrent dans les fentes.

Assurez-vous que l'appareil tient bien en place.

L'appareil doit être installé au moins 2,3 mètres au-dessus du sol.

1 Travail d'évasage

La cause principale des fuites de réfrigérant est due à des défauts dans le travail d'évasage. Effectuez un travail d'évasage approprié en utilisant la méthode suivante :

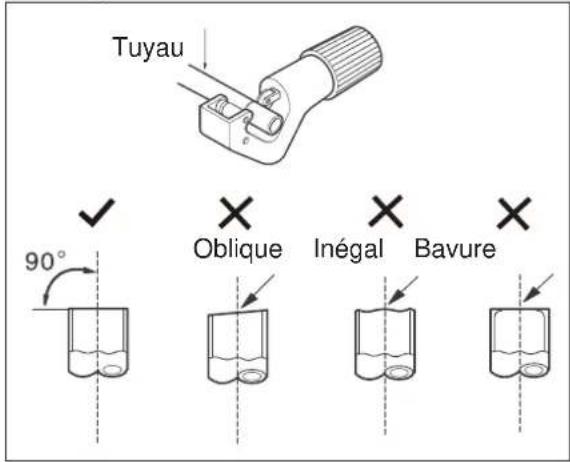

A: coupez les tuyaux et le câble.

Utilisez les accessoires du kit de tuyauterie (si disponible) ou des tuyaux achetés localement. - Mesurez la distance entre les éléments intérieur et extérieur. - Coupez les tuyaux d'une longueur légèrement supérieure à la distance mesurée. - Coupez cable 1,50 m plus long que la longueur du tuyau.

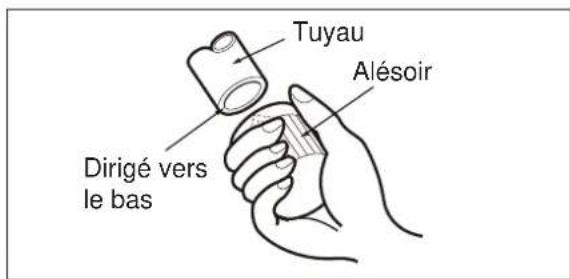

B: retrait de la bavure

• Retirez entièrement toutes les bavures de la partie du tuyau coupé. Dirigez l'extrémité du tuyau en cuivre vers le bas afin de retenir les bavures en évitant qu'elles ne tombent dans le tuyau.

C: Enfilage de l'écrou évasé

• Retirez les écrous évasés attachés aux éléments intérieur et extérieur puis placez-les sur le tuyau sur lequel vous avez retiré les bavures.

Attention

Il est impossible de les enfiler après le travail d'évasage.

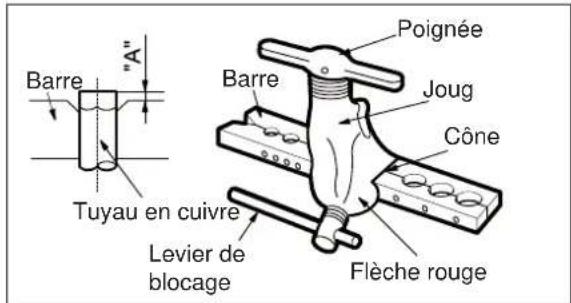

Travail d'évasage.

Procédez au travail d'évasage en utilisant un outil d'évasage comme indiqué ci-dessous.

• Maintenez fermement le tuyau de cuivre dans une matrice selon les dimensions indiquées dans le tableau ci-dessous.

Diamètre extérieur (mm)	A (mm)
	Max.	Min.
Φ 6,35 (1/4")	1,3	0,7
Φ 9,52 (3/8")	1,6	1,0
Φ 12,70 (1/2")	1,8	1,0
Φ 15,88 (5/8")	2,4	2,2

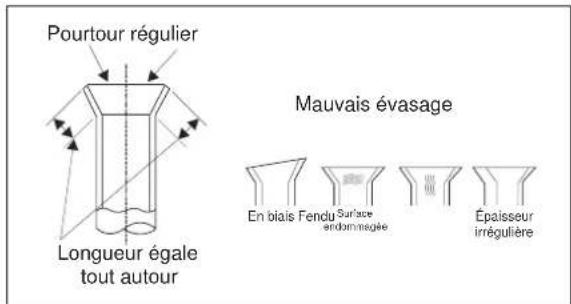

Contrôle

• Comparez le travail d’évasage avec le schéma ci-dessous.
• Si le tuyau présente un élargissement, coupez la partie élargie et recommencez le travail.

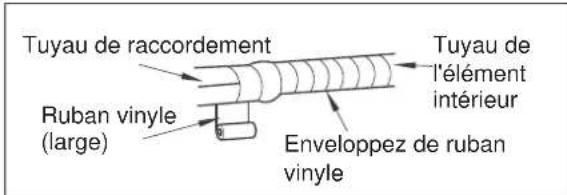

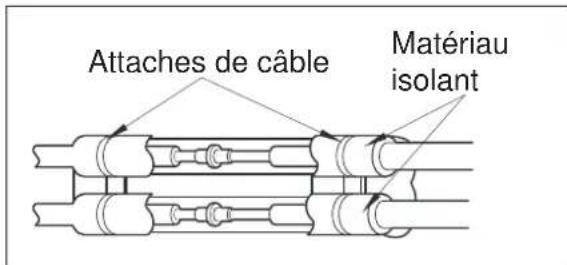

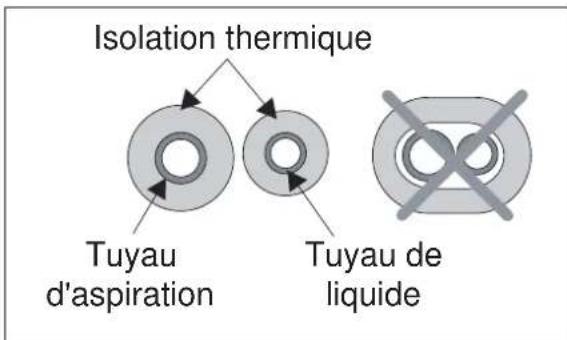

• Couvrez individuellement chaque tuyau avec une isolation tubulaire adaptée.

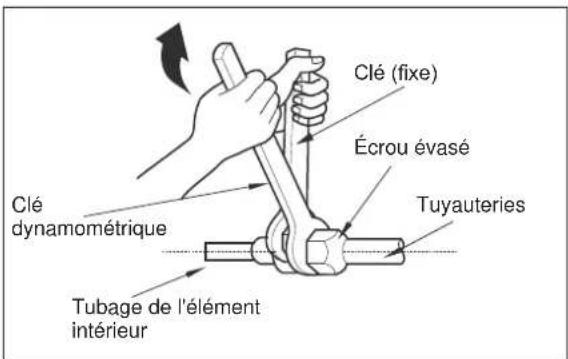

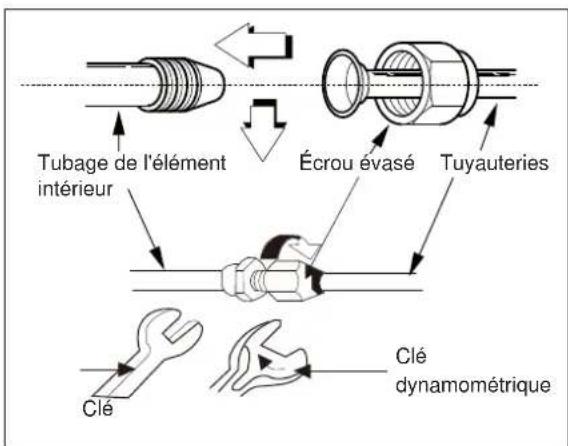

A: Raccordement du tubage de l'élément intérieur à la tuyauterie de raccordement :

• Alignez le centre des tuyaux et serrez d'abord l'écrou évasé autant que possible à la main.

• Puis serrez l'écrou évasé à l'aide d'une clé à écrou et d'une clé dynamométrique en vous référant aux données suivantes :

Diamètreextérieur(mm)	Couple deserrage(N.m)	Couple de serragésupplémentaire(N.m)
Φ 6,35 (1/4")	15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
Φ 9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
Φ 12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
Φ 15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

Attention

Un couple de serrage excessif peut casser l'écrou selon les conditions d'installation.

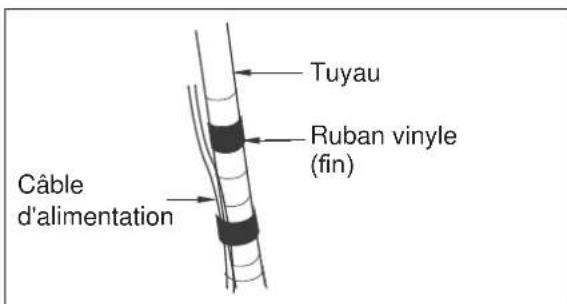

B: enveloppez l'isolant autour de la partie du raccordement :

Couvrez le tuyau de l'élément intérieur et le tuyau de raccordement avec un isolant thermique. Attachez-les ensemble avec du ruban vinyle afin qu'il n'y ait aucun espace.

Assurez-vous d'isoler séparément le tuyau d'aspiration et le tuyau de liquide.

• Enveloppez les tuyaux isolés de ruban vinyle sur la partie arrêtée pour le logement du tuyau. Attachez le câble d'alimentation aux tuyaux avec du ruban vinyle.

• Enveloppez la tuyauterie, le tuyau de vidange et le câble d'alimentation avec du ruban vinyle afin qu'ils entrent dans la partie arrêtée du logement de tuyauterie.

C: positionnement de l'objet intérieur :

Retirez l'entretoise. - Accrochez l'objet interieur sur la partie supérieure de la plaque de montage (insérez les crochets de la plaque de montage dans les fentes situées en haut de la partie arrêté de l'objet interieur).

Assurez-vous que les crochets sont bien installés sur la plaque de montage en bougeant l'objet intérieur dans toutes les directions.

• Appuyez chaque côte de la partie inférieure de l'appareil contre la plaque de montage jusqu'à ce que les crochets s'inserent dans les fentes (clic).

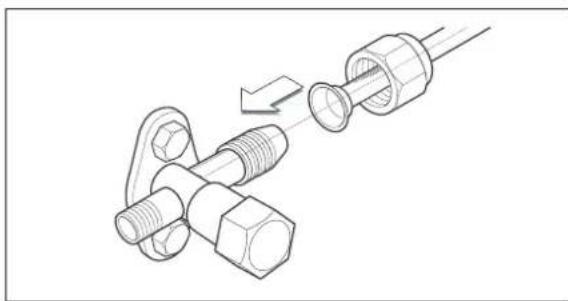

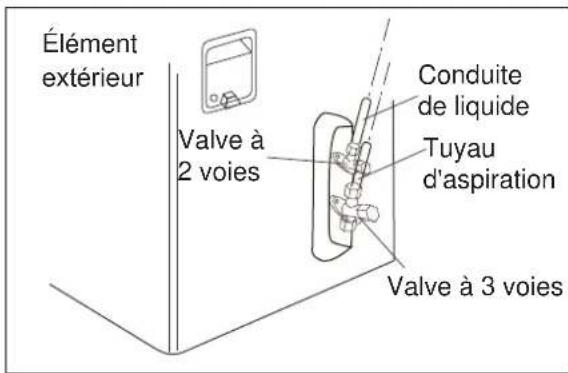

Étape 7 : raccordement de tuyauterie - élément extérieur

A: Alignez le centre des tuyaux et serrez l'écrou évasé autant que possible à la main.

B: Puis serrez l'écrou évasé à l'aide d'une clé dynamométrique jusqu'à ce que la clé émette un clic.

Assurez-vous de suivre les valeurs du tableau des couples de serrage ci-dessous:

Diamètreextérieur(mm)	Couple deserrage(N.m)	Couple deserragesupplémentaire(N.m)
Φ 6,35 (1/4")	15,7 (1,6 kg.m) 19,6	(2,0 kg.m)
Φ 9,52 (3/8")	29,4 (3,0 kg.m) 34,3	(3,5 kg.m)
Φ 12,70 (1/2")	49,0 (5,0 kg.m) 53,9	(5,5 kg.m)
Φ 15,88 (5/8")	73,6 (7,5 kg.m) 78,6	(8,0 kg.m)

Étape 8 : formation de la tuyauterie

Étape 8 : Formez la tuyauterie en enveloppant la portion du raccordement de l'objet intérieur avec un matériel isolant et attachez-la avec le ruban vinyle fin et le ruban vinyle large.

Si vous souhaitez raccorder un tuyau de vidange supplémentaire, l'extrémité de sortie du tuyau de vidange doit être orientée au-dessus du sol. Attachez correctement le tuyau de vidange.

B. si l'objet extérieur est installé en dessous du niveau de l'objet intérieur :

• Enveloppez la conduite, le tuyau de vidange et le câble de raccordement du bas vers le haut.
• Attachez la tuyauterie enveloppée le long du mur extérieur en utilisant un collier ou équivalent.

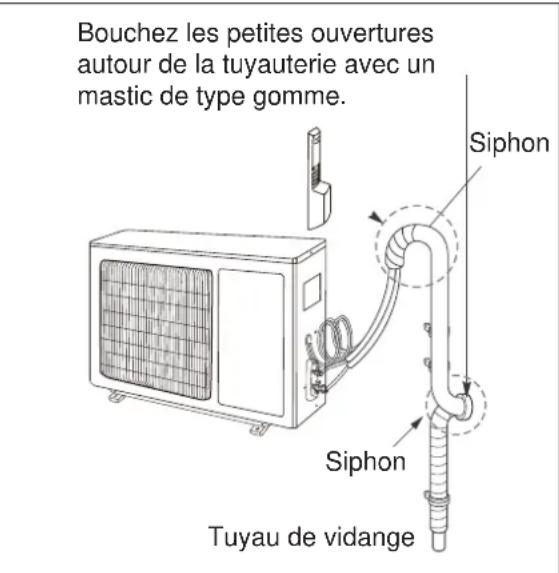

C. si l'élément extérieur est installé au-dessus du niveau de l'élément intérieur :

Enveloppez la conduite et le câble de raccordement du bas vers le haut. - Formez un siphon pour empêcher l'eau d'entrer dans la pièce. - Attachez la tuyauterie enveloppée le long du mur extérieur en utilisant un collier ou équivalent.

Consignes de sécurité électrique avant de commencer l'installation :

1 Un circuit d'alimentation électrique et un

disjoncteur spécifiques doit être fourni pour les appareils n'ayant pas de prise et de câble d'alimentation en accord avec les réglementations de sécurité électrique locales.

Le disjoncteur doit avoir des fonctions de déclenchement magnétique et thermique pour éviter tout court-circuit ou surcharge. L'appareil doit être installé en accord avec les réglementations nationales relatives au câblage. Un disjoncteur avec une capacité appropriée doit être installé selon le tableau ci-dessous.

Capacité derefroidissement (W)	Disjoncteur
2 600 10 A
3 500 16 A
5 275 25 A
6 450 25 A

5 En cas de problème d'alimentation électrique, le climatiseur ne doit pas être installé avant que le client ne règle le problème. 6 Assurez-vous que l'alimentation électrique convienne au climatiseur. 7 Assurez-vous que le fil sous tension, le fil neutre et le fil de terre de la prise de courant sont correctement branchés. 8 Un mauvais raccordement électrique peut causer un choc électrique, un incendie ou un dysfonctionnement de certaines parties électriques. 9 Avant d'entreprendre toute opération sur l'électricité, éteignez l'alimentation électrique du système.

Conditions de mise à la terre

1 Le climatiseur est un appareil électrique de type I. L'appareil doit être correctement mis à la terre et raccordé au dispositif de terre par un électricien qualifié.

2 Le fil jaune-vert du climatiseur est le fil de terre et ne peut pas être utilisé pour d'autres buts. Un mauvais raccordement à la terre peut causer un choc électrique.

La résistance de terre doit correspondre aux réglementations nationales de câblage.

4 L'alimentation secteur de l'utilisateur doit disposer d'une borne de terre fiable. Ne raccordez pas le fil de terre avec les éléments suivants:

Conduite d'eau Conduite de gaz Conduite des eaux usées

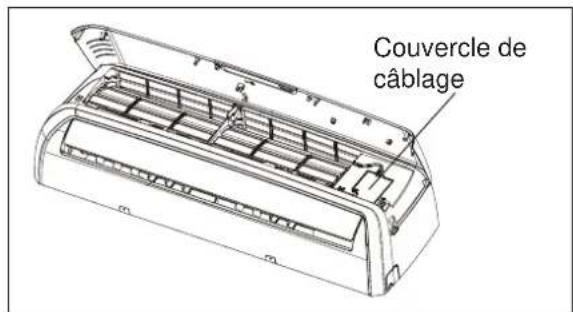

Installation des câbles électriques intérieurs

1 Ouvrez la façade avant et retirez le couvercle du câblage en desserrant la vis.

2 Dirigez le câble de raccordement électrique et le fil de commande du signal (pour les modèles à pompe à chaleur uniquement) de l’arrière de l’élement interieur vers l’avant via l’orifice de câblage pour le raccordement. 3 Branchez et vissez les fils sur le bornier selon leurs couleurs.

2600~5275W, Modèles pompe à chaleur

6450W, Modèle pompe à chaleur

4 Enveloppez les fils qui ne sont pas branchés avec du ruban isolant afin qu'ils ne touchent aucune partie électrique ou métallique. 5 Attachez fermement les fils avec le serre-fil. 6 Remettez le couvercle du cablage en place et vissez-le. 7 Reinstallez la façade avant.

Attention

Tous les câbles entre les éléments intérieur et extérieur doivent être branchés par un electricien qualifié.

• Si le câble d'alimentation n'est pas assez long, contactez votre revendeur pour en obtenir un nouveau. Il est interdit de rallonger le câble d'alimentation par vous-même.
• Avec avoir resseré les vis, tirez légèrement le fil pour vous assurez qu'il est bien accroché.
• Ne branche pas deux câbles d'alimentation pour alimenter le climatiseur.
• Ne rallongez pas le conducteur du câble d'alimentation.

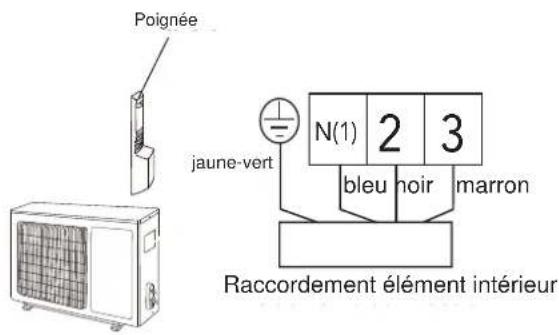

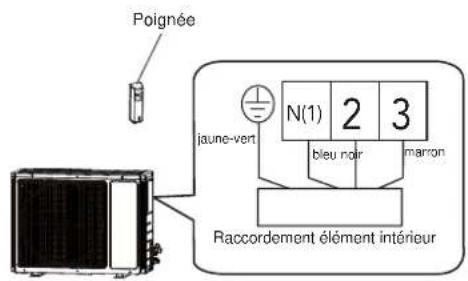

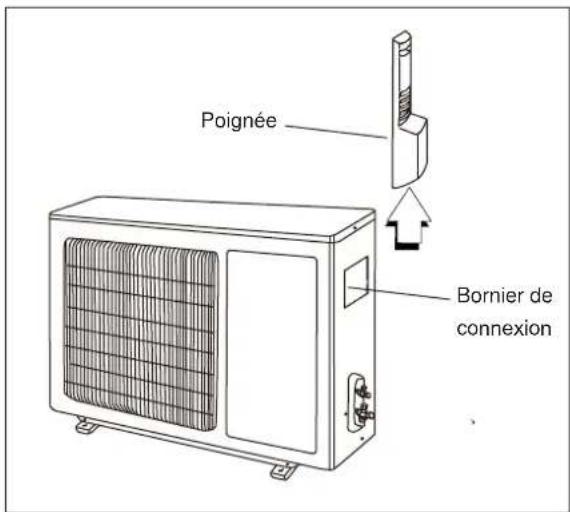

Installation des câbles électriques extérieurs

1 Retirez la poignée sur la plaque du côté droit de l'élément extérieur en dévissant la vis.

2 Retirez le serre-fil. Branchez et vissez le câble de raccordement électrique et le fil de commande du signal (pour les modèles à pompe à chaleur uniquement) sur le bornier en suivant les numéros et les couleurs d'identification correspondants sur les borniers des éléments intérieur et extérieur. 3 Pour empêcher l'eau d'entrée, formez un siphon (« U ») dans les câbles de raccordement (voir page 16). 4 Enveloppez les fils qui ne sont pas branchés avec du ruban isolant afin qu'ils ne touchent aucune partie électrique ou métallique. 5 Fixez les fils de raccordement électrique avec les serre-fils. 6 Reinstallez la poignée.

2600~5 275 W, Modèles pompe à chaleur

6 450 W, Modèles pompe à chaleur

Après vous être assuré des conditions ci-dessus, préparez le câblage comme suit:

• Les vis attachant le câblage au bornier peuvent se desserer à cause des vibrations durant le transport. Assurez-vous que toutes les vis sont bien fixées. Ceci pourrait provoquer le grillage des fils. Assurez-vous que la capacité du circuit est suffisante. Assurez-vous que la tension de départ est maintenue à plus de 90% de la tension nominale indiquée sur la plaque signalétique.
• Vérifiez que l'épaisseur du câble est conforme aux caractéristiques de la source d'alimentation.
• Installez toujours un dispositif différentiel à courant résiduel (DDR) dans les zones humides.
• Les situations suivantes peuvent être engendrées par une chute de tension : les vibrations d'un contacteur, qui endommageront le point de contact, un fusible grillé, des perturbations de la fonction normale de la surcharge.
• Les moyens de déconnexion de l'alimentation électrique doivent être incorporés dans le câblage fixé et disposer d'une séparation de contact par vide d'air d'au moins 3 mm dans chaque conducteur actif (phase).

A. Ouvrez et soulevez la façade avant de l'objet interieur.

Tenez la partie inférieure des deux côtes de la façade, tirez-la vers vous et soulevez-la jusqu'à ce qu'elle se bloque sur le support.

B. vérifiez l'écoulement

• Versez doucement un verre d'eau sur l'évaporateur. Assurez-vous que l'eau s'écoule dans le tuyau de vidange de l'élément intérieur sans fouir, et qu'elle coule par la sortie de vidange.

C. tuyauterie de vidange

Le tuyau de vidange doit être orienté vers le bas pour faciliter l'écoulement de l'eau de vidange.

• Ne placez pas la tuyauterie de vidange comme indiqué ci-dessous :

Étape 11 : purge d'air et test de fuite

L'air et l'humidité dans le système de réfrigération ont des effets indésirables tels qu'indiqués ci-dessous :

• Augmentation de la pression du système.
• Augmentation de la consommation électrique.
• Perte d'efficacité du refroidissement ou du chauffage. L'humidité dans le circuit frigorifique pourrait geler et bloquer le tubage capillaire.
• L'eau peut entraîner une corrosion de certaines parties dans le système de réfrigération.

L'objet intérieur et le tubage entre les éléments intérieur et extérieur doivent être testés pour détecter toute fuite et vidange pour retarder toute l'humidité du système.

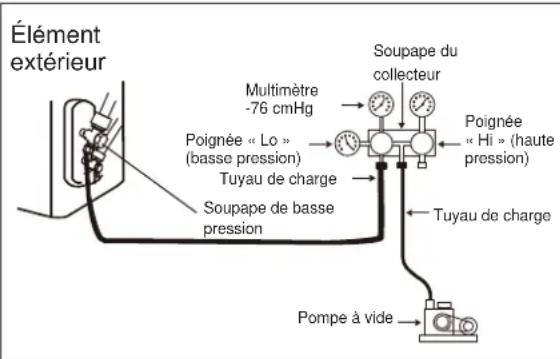

Purge d'air avec la pompe à vide

• Préparation

Vérifiez que chaque tuyau (les tuyaux de liquide et de gaz) entre les éléments intérieur et extérieur ont été correctement raccordés et que tous les câblages pour le test ont été effectués. Retirez les bouchons des soupapes de service pour les côtes liquide et gaz sur l'objet extérieur.

Pour obtenir des données détaillées sur la longueur du tuyau et la dose de réfrigérant, reportez-vous à la page 6.

Attention

• Les soupapes de service du liquide et du gaz sur l'élément extérieur sont toutes les deux maintenues fermées à cette étape. Lorsque vous déplacez l'appareil, effectuez une évacuation en utilisant la pompe à vide. Assurez-vous que le réfrigérant ajouté dans le climatiseur est sous forme liquide dans tous les cas.

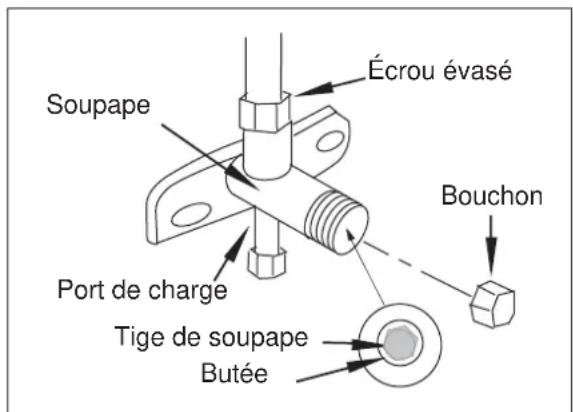

Attention en manipulant la soupape d'arrêt

• Fonctionnement de l'ouverture de la soupape d'arrêt :

Ouvrez la tige de soupape jusqu'à ce qu'elle atteigne la butée. N'essayez pas de l'ouvrir plus.

• Fonctionnement de la fermeture de la soupape d'arrêt :

Serrez fermement la tige de soupape avec un outil spécial. Serrez ensuite fermement le bouchon de la tige de soupape avec une clé ou un outil similaire.

Conseils et informations

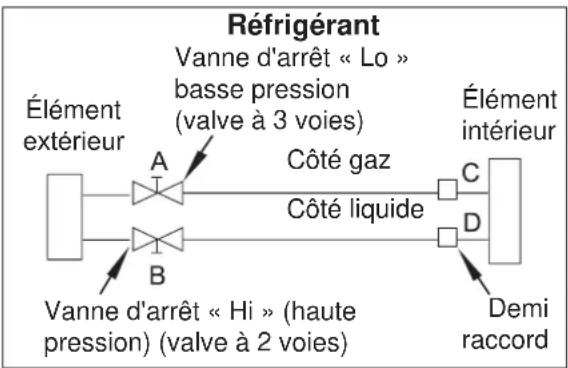

A: Soupape basse pression (3 voies) - côte gaz. B: Soupape haute pression (2 voies) - côte liquide. C et D: ce sont les extrémités du raccordement de l'objet intérieur

Reportez-vous aux valeurs de couple de serrage du bouchon de soupape ci-dessous :

Diamètre extérieur (mm)	Couple de serrage (N.m)	Couple de serrage supplémentaire (N.m)
Φ 6,35 (1/4")	15,7 (1,6 kg.m)	(2,0 kg.m)
Φ 9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
Φ 12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
Φ 15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

1 Serrez entièrement les écrous évasés sur A, B, C et D, raccordez le tuyau de charge de la soupape du collecteur (bleu) au port de charge de la soupape de basse pression (soupape à 3 voies) du côté du tuyau de gaz. 2 Raccordez l'autre tuyau de charge (jaune) du collecteur à la pompe à vide. 3 Ouvrez complètement la poignée « Lo » (côté basse pression) de la soupape du collecteur. 4 Ouvrez la pompe à vide pour faire le vide. Au début, desserrez légèrement l'écrou évasé de la soupape de basse pression pour vérifier si l'air pénètre à l'intérieur (si le bruit de fonctionnement de la pompe à vide a changé, la lecture du multimètre est « 0 » au lieu de moins). Puis serrez l'écrou évasé. 5 Continuez l'aspiration durant plus de 15 minutes pour vous assurer que la lecture du multimètre est de -1,0 x 10^5 Pa (-76 cmHg). Fermez ensuite complètement la poignée « Lo » de la soupape du collecteur et arrêtez le fonctionnement de la pompe à vide. 6 Tournez la tige de soupape d'arrêt B (soupape à 2 voies) d'environ vers la gauche pendant 6 à 7 secondes après que le gaz soit sorti, puis resserrez l'écrou évasé. Assurez-vous que l'affichage de la pression sur l'indicateur de pression est légèrement plus élevé que la pression atmosphérique. 7 Retirez le tuyau de charge du port de charge basse pression. 8 Ouvrez complètement les tiges de soupape de A (soupape à 3 voies) et B (soupape à 2 voies). 9 Serrez le bouchon de la tige.

Contrôle des fuites de gaz

Méthode de l'eau savonneuse :

Applique de l'eau savonneuse ou un détergent liquide neutre sur tous les raccordements de soupapes et de tuyauterie (A, B, C et D, reportez-vous à l'illustration ci-dessous) en rapport avec l'installation à l'aide d'un rouleau couple pour vérifier l'absence de fuite.

Si des bulles apparaissent, les tuyaux ont des fuites.

2 Déteceur de fuite

Utilisez le détecteur de fuite pour rechercher des fuites.

Vérification de la sécurité électrique

Effectuez une vérification de la sécurité électrique après avoir terminé l'installation :

Travail de mise à la terre

Après avoir terminé le travail de mise à la terre, mesurez la résistance à la terre avec une détection visuelle et un testeur de résistance à la terre.

2 Vérification de fuites électriques (durant le mode de test)

Durant le mode de test après avoir terminé l'installation, le technicien peut utiliser une sonde électrique et un multimètre pour procéder à une vérification de fuites électriques. Éteignez immédiatement l'appareil en cas de fuite de réfrigérant. Vérifiez pour couver la solution permettant à l'appareil de fonctionner correctement.

1 Avant le test de fonctionnement

• Ne branchez pas l'appareil tant que l'installation n'est pas entièrement terminée. Le câblage électrique doit être raccordé correctement et en toute sécurité.
• Les soupapes d'arrêt des tuyaux de raccordement doivent être entièrement ouvertes.
• Toutes les impuretés doivent être retirées de l'appareil.

2 Méthode de test de fonctionnement

• Branchez l'alimentation et appuyez sur la touche « MARCHE/ARRÊT » de la télécommande pour démarrer le fonctionnement.
• Appuyez sur la touche MODE pour sélectionner les modes COOL (refroidissement), HEAT (chauffage) (si disponible) et FAN (ventilateur) pour vous assurer de la bonne mise en marche de toutes les fonctions.
• Lorsque la température ambience est inférieure à 16°C, l'appareil ne peut pas passer en mode COOL (refroidissement) par le biais de la télécommande. Veuillez utiliser le mode Emergency Operation (fonctionnement d'urgence), que vous devez utiliser lorsque la télécommande n'est pas disponible ou en cas d'entretien.

Pompage

Lorsque vous déplacez ou mettez le climatiseur au rebut, pompez le système en suivant la procédure ci-dessous afin que le gaz réfrigérant ne soit pas libéré dans l'atmosphère.

Raccordez le tuyau de la soupape du collecteur au port de charge de la soupape d'arrêt du côté du tuyau de gaz de l'élement extérieur. - Fermez presque entièrement la soupape d'arrêt du côté du tuyau de gaz. - Fermez entièrement la soupape d'arrêt du côté du tuyau de liquide. Allumez l'appareil en mode REFROIDISSEMENT. - Fermez entièrement la soupape d'arrêt du côté du tuyau de gaz lorsque le manomètre indique 1 - 0,5kgf/cm² (100 50kPa). - Arrêtez le mode test en éteignant l'appareil une fois que tout le gaz réfrigérant a été recueilli dans l'élement extérieur.

Vérifications après installation

Éléments à vérifier	Dysfonctionnement possible
L'appareil est-il bien fixé?	L'appareil peut tomber, trembler ou émettre du bruit.
Avez-vous effectué le test de fuite de réfrigérant?	Cela pourrait causeur un refroidissement (chauffage) insuffisant
L'iso1ation thermique est-elle suffisante?	Cela peut provoquer de la condensation.
La vidange de l'eau est-elle satisfaisante?	Cela peut provoquer des fuites d'eau.
La tension est-elle conforme à la tension nominale indiquée sur la plaque signalétique?	Cela pourrait causeur un dysfonctionnement électrique ou endommager l'appareil.
Le câblage électrique ou le raccordement de tuyauterie a-t-il été correctement installé en toute sécurité?	Cela pourrait causeur un dysfonctionnement électrique ou endommager les pièces.
L'appareil est-il soignement raccordé à la terre?	Cela peut provoquer des fuites électriques.
Le cable d'alimentation est-il adapté?	Cela pourrait causeur un dysfonctionnement électrique ou endommager les pièces.
L'arrivée ou la sortie sont-elle bloquées?	Cela pourrait causeur un refroidissement (chauffage) insuffisant
Avez-vous noté la longueur destinaux de raccordement et la dose de réfrigérant?	La dose de réfrigérant n'est pas précise.
