EXI22HD1W - Condizionatore ELECTROLUX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Condizionatore split
Marca	Electrolux
Modello	EXI22HD1W
Capacità di raffreddamento (W)	2640
Capacità di riscaldamento (pompa di calore)	Sì (a seconda del modello)
Refrigerante	R22 o R410A (da confermare prima dell'installazione)
Alimentazione elettrica	220-240 V, 50 Hz
Interruttore automatico consigliato	10 A
Dimensioni interne (approx.)	Larghezza: 700-800 mm, Profondità: 200-250 mm, Altezza: 250-300 mm
Dimensioni esterne (approx.)	Larghezza: 700-900 mm, Profondità: 300-400 mm, Altezza: 500-600 mm
Peso interno (approx.)	10-15 kg
Peso esterno (approx.)	30-50 kg
Funzioni principali	Raffreddamento, riscaldamento (se pompa di calore), ventilazione, deumidificazione, timer
Telecomando	Sì, con pile AAA
Altezza di installazione interna	≥ 2,3 m sopra il pavimento
Lunghezza massima tubazioni	15-20 m a seconda della capacità
Diametro tubo di aspirazione	6,35 mm (1/4")
Diametro tubo di scarico	9,52 mm (3/8")
Manutenzione	Pulire i filtri regolarmente, controllare il drenaggio
Istruzioni di sicurezza	Installazione da parte di un frigorista e un elettricista qualificato, messa a terra obbligatoria
Paese di fabbricazione	Non specificato

Domande frequenti - EXI22HD1W ELECTROLUX

Come installare il condizionatore EXI22HD1W ?

L'installazione deve essere eseguita da un frigorista e un elettricista qualificato. Seguire i passaggi: 1) Fissare la piastra di montaggio interna, 2) Praticare un foro inclinato per la tubazione, 3) Collegare i tubi del refrigerante e lo scarico, 4) Spurgare l'aria con una pompa a vuoto, 5) Collegare l'elettricità, 6) Effettuare un test di perdita.

Che tipo di refrigerante utilizza l'EXI22HD1W ?

Il condizionatore può utilizzare R22 o R410A. Controllare l'etichetta sull'unità esterna prima dell'installazione.

Come pulire i filtri dell'unità interna ?

Aprire il pannello frontale, rimuovere i filtri, lavarli con acqua tiepida e sapone, asciugarli completamente prima di rimetterli. Non far funzionare l'apparecchio senza filtri.

Cosa fare se l'unità non raffredda correttamente ?

Verificare che il filtro sia pulito, che l'unità esterna non sia ostruita, che il telecomando sia in modalità Cool e che la temperatura sia impostata al di sotto della temperatura ambiente. Se il problema persiste, contattare un tecnico.

Come utilizzare la funzione di riscaldamento (se disponibile) ?

Premere il pulsante Mode del telecomando fino a selezionare la modalità Heat (riscaldamento). Impostare la temperatura desiderata. Assicurarsi che l'unità esterna sia installata con un kit di scarico per l'acqua di condensa.

Qual è l'altezza minima di installazione dell'unità interna ?

L'unità interna deve essere installata ad almeno 2,3 m sopra il pavimento per garantire una buona circolazione dell'aria.

Posso usare una prolunga per il cavo di alimentazione ?

No, è vietato allungare il cavo di alimentazione. Se il cavo è troppo corto, contattare il rivenditore per ottenere un cavo adatto.

Come eseguire un test di perdita di refrigerante ?

Applicare acqua saponata su tutti i raccordi dei tubi. Se compaiono bolle, c'è una perdita. Utilizzare anche un rilevatore di perdite elettronico.

Cosa fare in caso di codice di errore ?

Consultare il manuale completo per il significato dei codici. Generalmente, un codice di errore indica un problema di sensore, perdita o comunicazione. Contattare un servizio di assistenza autorizzato.

Come svuotare l'acqua di condensa in modalità riscaldamento ?

In modalità riscaldamento, l'unità esterna produce acqua di condensa. Installare un raccordo di scarico sull'unità esterna e collegare un tubo di scarico per evacuare l'acqua. Assicurarsi che il tubo sia inclinato verso il basso.

MANUALE UTENTE EXI22HD1W ELECTROLUX

Complimenti e grazie per aver scelto un condizionatore split. É un condizionatore di qualità studiato per un uso pratico e simplice.

Prima di iniziare a usare il condizionatore, leggere attendamente il libretto di istruzioni, contentente la descrizione dell'apparecchiatura e delle sue funzioni.

Come per tutte le apparecchiature elettriche, è importante eseguire l'installazione correttamente e leggere attentamente le avertenze per la sicurezza, per evitare usi improprie e condizioni di pericolo.

Conservare quello manuale di istruzioni per riferimenti futuri e consegnarlo al nuovo proprietario in caso di cessione dell'apparecchiatura.

Dopo avee estratto il condizionatore dall'imballaggio, controllare che non sia danneggiato. In caso di dubbi, nonutilizzare il condizionatore e contattare un centro di assistenza autorizzato.

protezione dell'ambiente

Informazioni sullo smaltimento

• La maggior parte dei materiali di imballaggio è riciclabile. Consegnare questi materiali al centro di smaltimento e riciclaggio più vicino o usare i contentitori di raccolta appropriati.
• Al termine della durata utile del condizionatore, rivolgersi all'ufficio di competenza locale per informazioni sul metodo di smaltimento corretto.

Condizioni d'uso

L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui:

Cucine di negozi, uffici e altri ambienti di lavoro.
Fattorie.
- Clienti di hotel, motel e altri ambienti residenziali.
- Nei bed and breakfast.

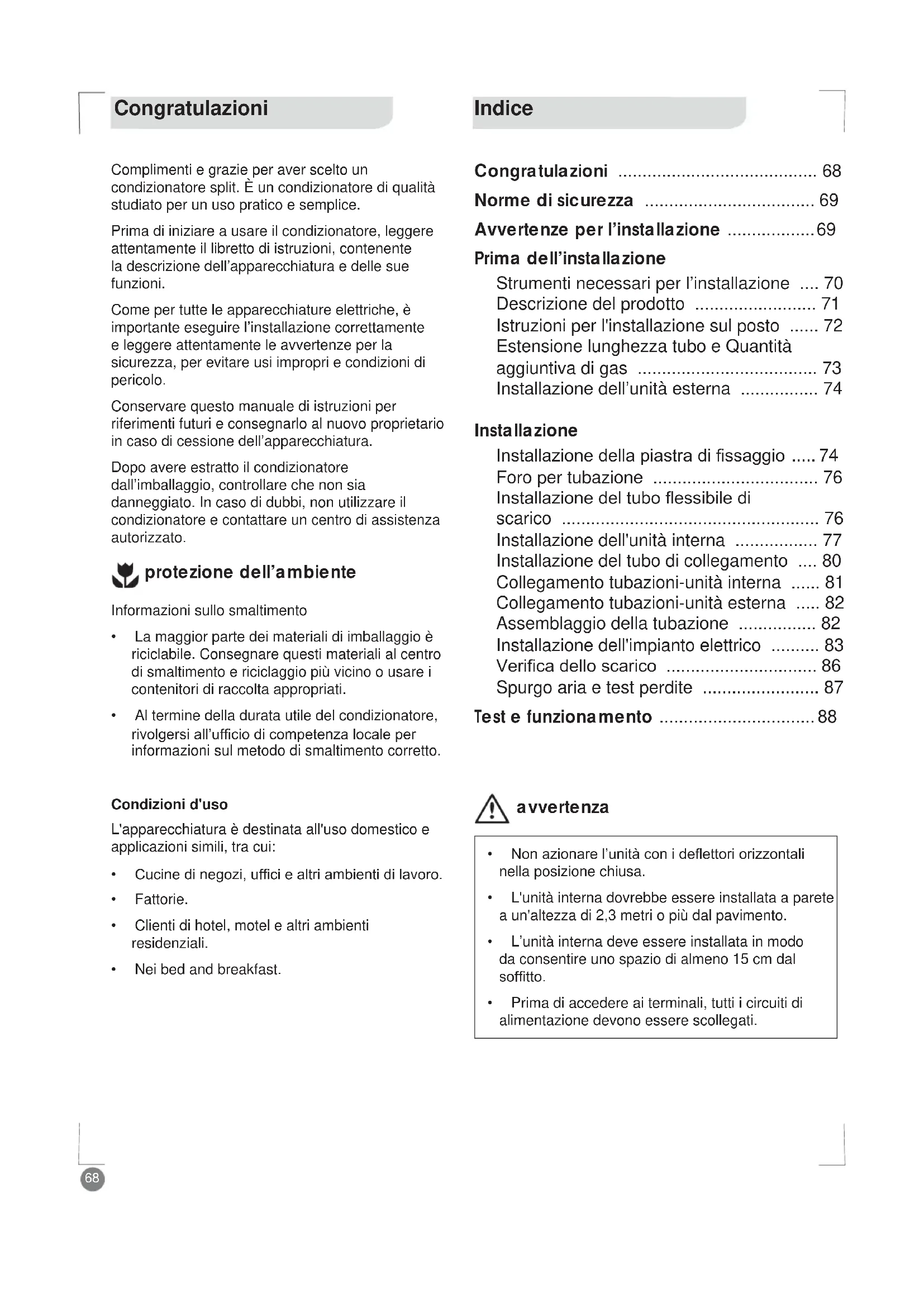

Indice

Congratulazioni 68

Normedisicurezza 69

Avverenze per l'installazione 69

Prima dell'installazione

Strumenti necessari per l'installazione .... 70
Descrizione del prodotto 71
Istruzioni per l'installazione sul posto .... 72
Estensione lunghezza tubo e Quantità aggintiva di gas 73
Installazione dell'unità esterna 74

Installazione

Installazione della piastra di fissaggio .... 74

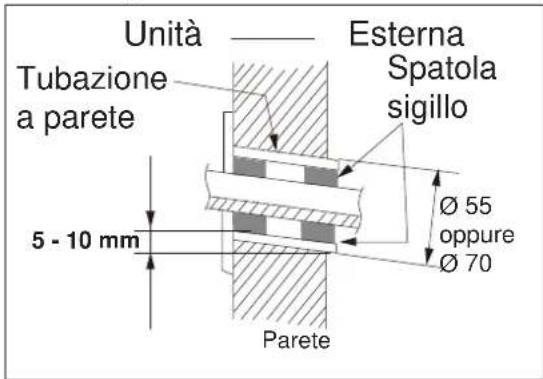

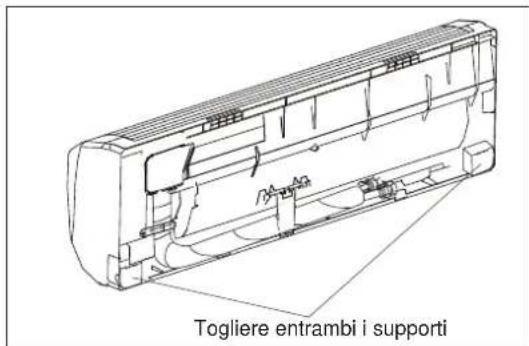

Foro per tubazione 76

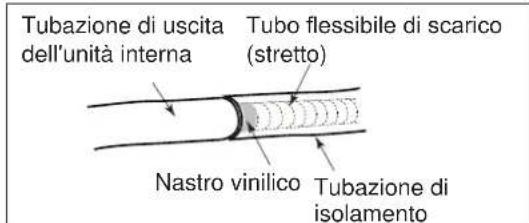

Installation del tubo flessibile di scarico 76

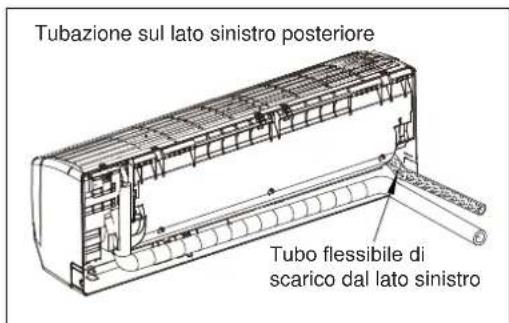

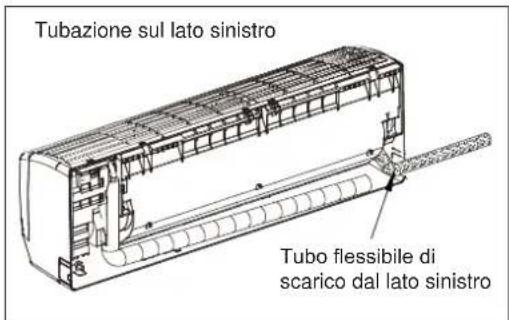

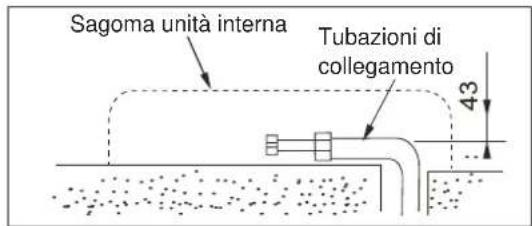

Installazione dell'unità interna 77
Installazione del tubo di collegamento .... 80
Collegamento tubazioni-unità interna 81

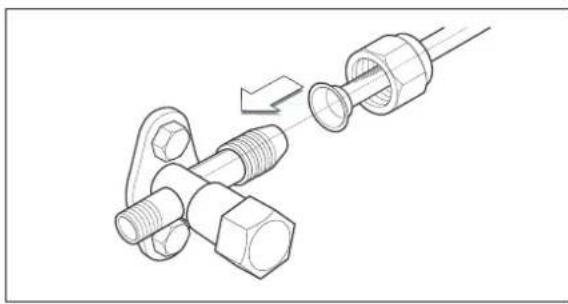

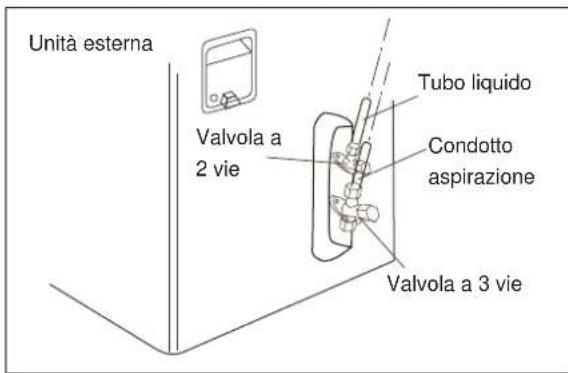

Collegamento tubazioni-unità esterna .... 82
Assemblaggio della tubazione 82
Installazione dell'impiano elettrico 83

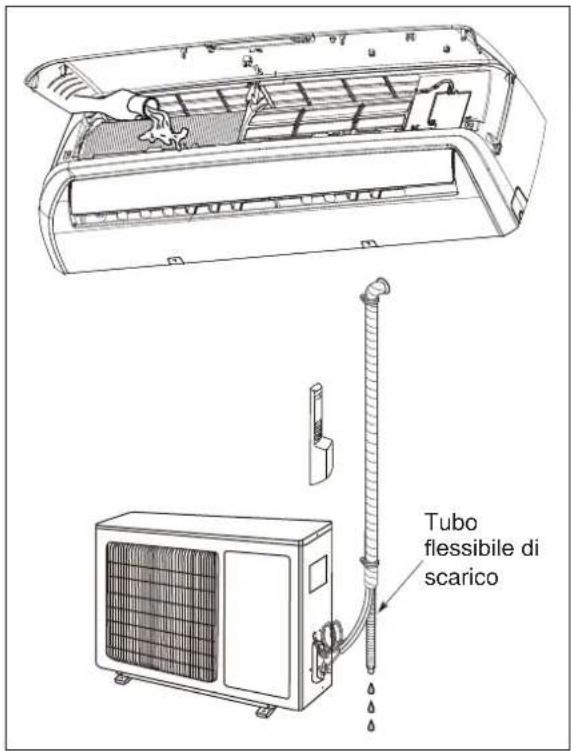

Verifica dello scarico 86

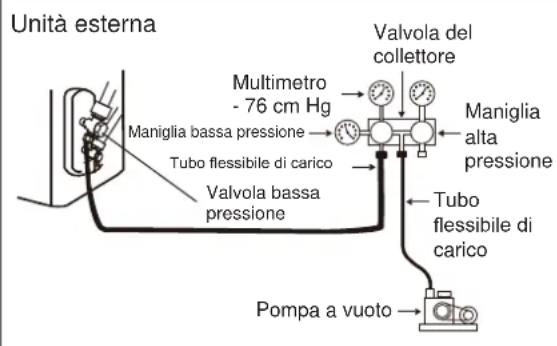

Spurgo aria e test perdite 87

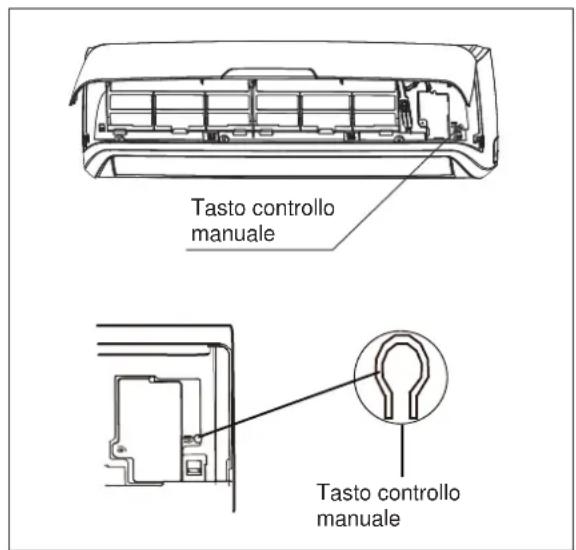

Teste funzionamento 88

avverenza

• Non azionare l'unità con i deflettori orizzontali nella posizione chiusa.
• L'unità interna dovrebbe essere installata a parete a un'altezza di 2,3 metri o più dal pavimento.
• L'unità interna deve essere installata in modo da consentire uno spazio di almeno 15 cm dal soffitto.
• Prima di accedere ai terminali, tutti i circuiti di alimentazione devono essere scollegati.

Normedi sicurezza

Si prega di tenere a portata quello manuale d'installazione e il manuale dell'utente in fase di installazione. Quindi, conservare in luogo pratico per poterlo consultare in futuro.

All'interno del manuale sono riportati molti consigli utili per il corretto utilizzato e la manutenzione del condizionatore.

Sara necessario far eseguire gli interventi elettrici a un elettricista autorizzato. Verificare di servirsi della presa di corrente e del circuito della potenza corretta per l'installazione del modello in questione.

Un'errata installmenta a causa del mancato rispetto di questa istruzione provochera lesioni o danni, e la gravita di queste ultime viene classificata in base alle seguenti indicazioni.

Altri symboli usati in quello libretto:

avverenza

Suggerimenti e informazioni relativi alla sicurezza personale dell'utente.

attention

Suggerimenti e informazioni legate alla sicurezza personale e alle modalità per evitare di danneggiare l'apparecchiatura.

suggerimenti e informazioni

Questo symbolo indica la disponibilità di suggerimenti e informazioni sull'utilizzo dell'apparecchiatura.

protezione dell'ambiente

Questo symbolo indica la disponibilità di suggerimenti e informazioni sull'utilizzo economico ed ecologico dell'apparecchiatura.

Questo symbolo indica le operazioni da evitare.

Cosa fare.

Avvertenze per l'installazione

attention

1 L'unità deve essere installata solo da un tecnico esperto di dispositivi refrigeranti e gli interventi elettrici da un elettricista qualificato in linea con le disposizioni governative e in conformità col presente manuale.
2 Prima dell'installazione, contattare un installatore di condizionatori qualificato. In caso contrario, il malfunzionamento potrebbe non essere risolto a causa di un'installazione eseguita scorrettamente.
3 Se il cavo di alimentazione è danneggiato, perché essere sostituito solo dal personale autorizzato.
4 Nel cablaggio fisso è consigliabile collegare in tutti i poli uno switch di scollegamento onnipolare corredato di dispositivo di separazione con un'apertura di contatto di minimo 3 mm. Per i modelli corredati di spina di alimentazione, accertarsi che la spina rimanga accessibile dopo l'installazione.
5 La temperatura del circuito refrigerante sera alta. Tenere lontano il cavo di interconnessione dal tubo in rame.
6 Questa apparecchiatura non è destinata all'uso da parte di bambini o adulti con limitate capacità fisiche, sensoriali o mentali o conscara espertienza o conoscenza sull'uso dell'apparecchiatura stessa, a meno che non siano sorvegliati o struitti da una persona responsable della loro sicurezza. è consigliabile controllare che i bambini non giochino con il condizionatore.
7 Prima di spostare l'unità in un'alto luogo o smaltirla, contattare il personale autorizzato.
8 Prestare attenzione a non incastrare le dita nella ventola durante la regolazione dei deflettori verticali.
9 Questo condizionatore puòutilizzare gas refrigeranti R22 o R410A (chiedere conferma prima dell'installazione).

Prima dell'installazione

Strumenti necessari per l'installazione

1 Livella

10 Rilevatore fughe di gas

2 Cacciavite

11 Pompa a vuoto

3 Trapano elettrico

12 Collettore calibrato

4 Punta da trapano cava ( 55mm / 70mm)

13 Manuale per l'utente

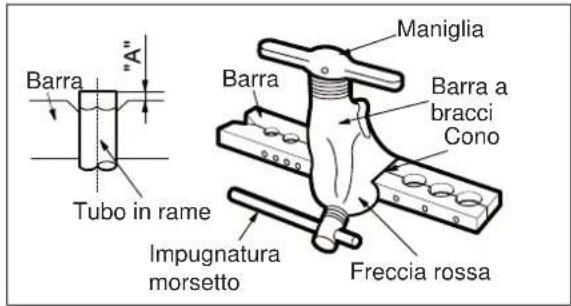

5 Set strumenti di svasatura

14 Termometro

6 Chiavi torsiometriche specifie

15 Multimetro

7 Chiave (unione parziale)

16 Tagliatubi

8 Un bicchiere di acqua

17 Nastro di misurazione

9 Chiave a testa esagonale (4 mm)

Oggetti richiesti per l'installazione

Numero	Denominazione degli accessori Quantità
1	Piastra di fissaggio interna 1
2	Tasselli di anticoraggio Non in dotazione
3	Vite autoflettante ST4 x 25 5 o 10
4	Telecomando	1
5	Supporto telecomando Non in dotazione
6	Vite per telecomando Non in dotazione
7	Batteria (AAA 1,5 V)	2
8	Materiale isolante	Non in dotazione
9	Gruppo collegamento tubazioni (consultare pagna 6)	Varia a seconda del paese
10	Tubo flessibile di isolamento per tubazione refrigerante	Non in dotazione
11	Sistema di fissaggio a parete	Non in dotazione
12	Tubo flessibile di scarico	Non in dotazione
13	Cavo di collegamento elettrico	Non in dotazione
14	Connettore di scarico (solo modello con pompa di calore, pagna 7)	1
15	Presa di scarico (modello con pompa di calore con capacité superiore ai 4500 W)	3
16	Tubo di isolamento termico per estensione del tubo flessibile di scarico	1
17	Dado svasato (per condotto di aspirazione)	1

Note: Altre componenti necessarie per l'installazione,或者其他 qu'elle indicate, devono essere fornite dal cliente/installatore.

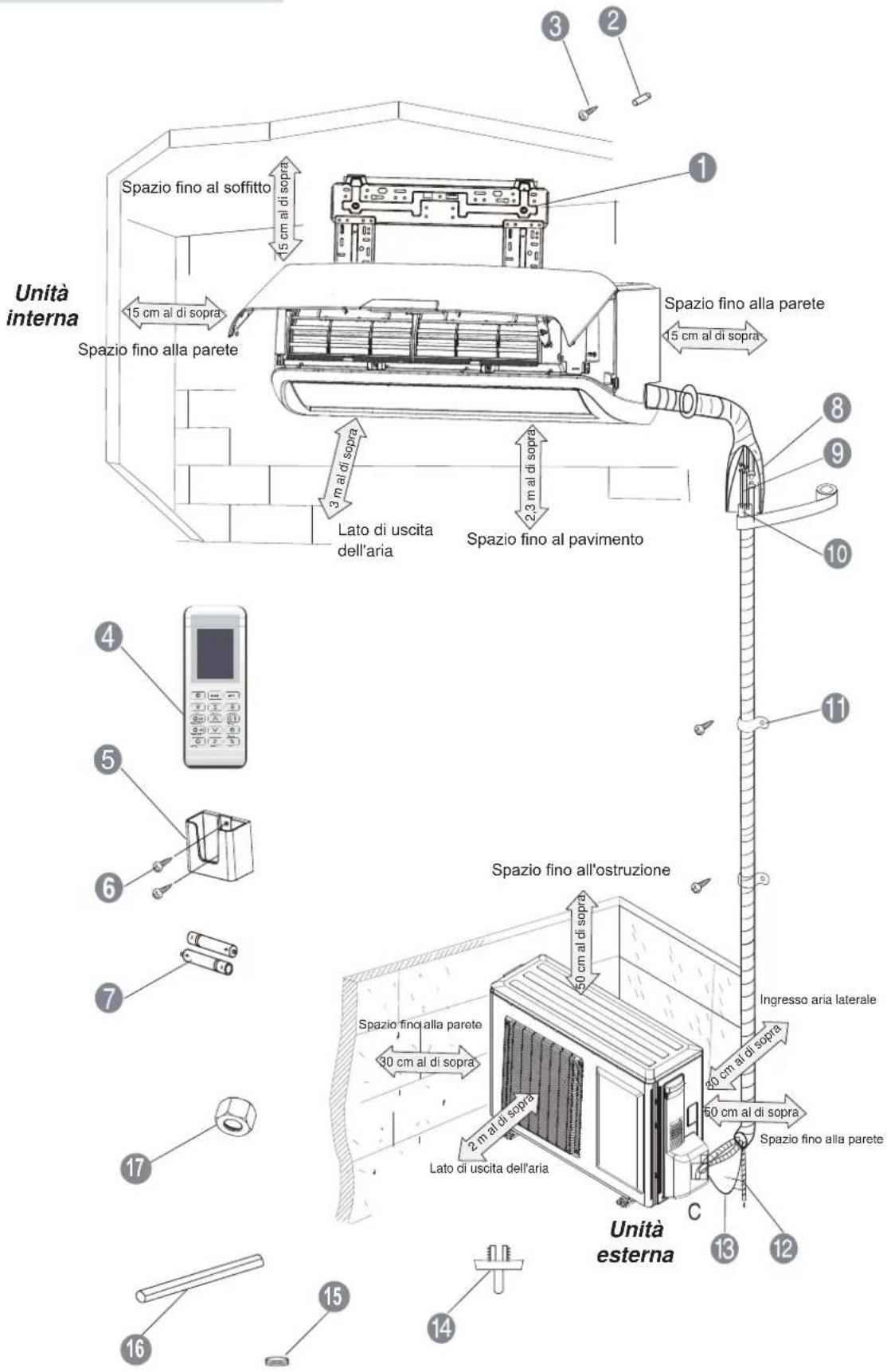

Descrizione del prodotto

Istruzioni per l'installazione sul posto

Un punto di installatione adatto è di vitaleimportanza per un funzionamento correto edefficace dell'unità.

Evitare i siti in cui:

• forti fonti di calorie, vapore, gas infiammabile o liquidi volatili vengono emessi.
• onde elettromagnetice ad alta frequenza vengono generate da strumentazione radio, saldaticri o dispositivi medicali.
• prevalu un'aria carica di sale (ad esempio nelle vicinanze delle zone costiere).
• l'aria è contaminata da vapori e oli industriali.
• l'aria contiene gas solforoso come ad esempio nelle zone con fonti di acqua calda.
• è presente corrosione oppure la qualità dell'aria è scadente.

Unità interna

1 L'entrata e l'uscita dell'aria dovrebbero essere lontane delle ostruzioni. Accertarsi che l'aria possa spostarsi liberamente in tutte la stanza.
2 Individuare un punto in cui si possibile scaricare facilemente l'acqua di condensa e dove si possa lavoramente collegare l'unità esterna.
3 Individuare un punto che sia fuori alla portata dei bambini.
4 Individuare il punto in cui la parete sia sufficientemente resistente per所提供 rile peso e le vibrazioni dell'unità.

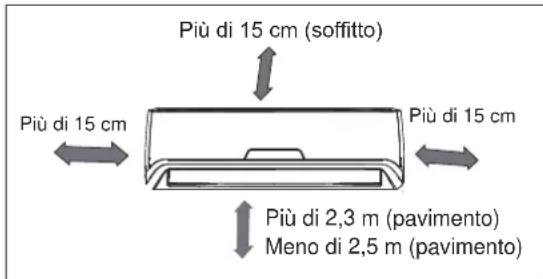

5 Accertarsi di lasciare abbastanza spazio per consentire gli interventi di ordinaria manutenzione.

Per garantire prestazioni ottimali, l'unita interna deve essere installata su una parete ad un'altezza di 2,3 metri o superiore, ma inferiore a 2,5 metri dal pavimento.

6 Accertarsi che l'unità interna sia installata conformmente alle dimensioni di installatione di seguito indicate:

7 Individuare un punto a circa 1 m o più da una TV o da qualiasi alla apparecchiatura elettrica.
8 Individuare un punto in cui sua possible estrarre il filtro confacility.
9 Non usare l'unità in lavanderia o nei pressi di una piscina, ecc.
10 Si richiede una lunghezza minima dei tubi di 3 metri per ridurre al minimo le vibrazioni e i rumori.
11 Utilizzato un rilevatore di montanti per individuare eventuali montanti ed evitare di danneggiare inutilmente la parete.
12 Eventuali variazioni della lunghezza dei tubi sono richiedere la regolazione della carica refrigerante.
13 Non installarla in prossimità di un passaggio con porta.

Unità esterna

1 Individuare un punto in cui il rumore e l'aria emessa dall'unità non arrechino disturbo ai vicini.
2 Individuare un punto in cui vi sia una ventilazione sufficiente.
3 Individuare un punto in cui non vi siano ostruzioni che bloccano l'entrata e l'uscita.
4 Il punto individuato deve poter sostortare il peso e le vibrazioni dell'unità.
5 Individuare un luogo asciutto, ma non esporre l'unità alla luce solare diretta o a venti forti.
6 Verificare che l'unità esterna sia stata installata conformmente alle istruzioni di installatione e si trovi in un luogo comodo per essere sottomosta a manutenzione e riparazione.
7 Selezionare un punto che sia fuori alla portata dei bambini e lontano da animali o piante.
8 Selezionare un punto in cui l'unità mantenga la posizione orizzontale e allineata.

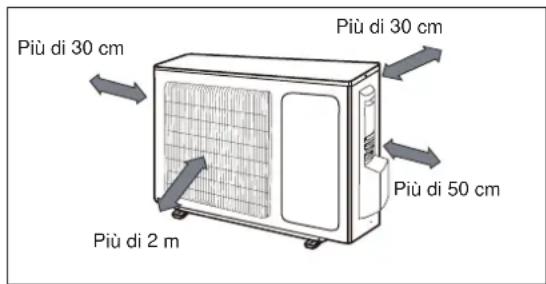

9 Selezionare un punto che rispetti le distanze minime intorno all'unita esterna secondo quando qui descripto:

Installazione sul fatto

1 Se l'unità esterna è installata su un fatto, verificare che sia in piano.
2 Verificare che la struttura del fatto e il metodo di anticoraggio siano adeguati per il collocamento dell'unità.

3 Se l'unità esterna è installata sulla struttura del fatto o sulle pareti esterne, ciò può determinare rumori e vibrazioni eccessivi e la classificazione dell'apparecchiatura come installatione non pratica.

Estensione lunghezza tubo e Quantità aggintiva di gas

Capacità di raffreddamento (W)	Diametro del condotto aspirazione	Diametro del tubo di scarico	Lunghezza standard (m)	Lunghezza massima (m) A	Altezza massima (m) B	Refrigerante aggiuntivo (g/m)
2640 Ø 6,35	mm (1/4") Ø 9,52 m	m (3/8") 5 15 5 15
3520 Ø 6,35	mm (1/4") Ø 12,7 m	m (1/2") 5 15 5 15
5270 Ø 6,35	mm (1/4") Ø 12,7 mm	m (1/2") 5 20 10 15
6450 Ø 6,35	mm (1/4") Ø 15,88 mm	m (5/8") 5 20 10 15

attention

• L'unità esterna viene caricata col refrigerante per la lunghezza standard del tubo.
  Se il tubo di collegamento è più lungo dello standard, deve essere aggiunto altre refrigerante nell'unità, conformmente alla tabella precedente,attraverso l'apertura di servizio sulla valvola di servizio a 3 vie sull'unità esterna.

• Invitiamo a mantenere la distance più breve possibile (dai 3 ai 5 metri) fra l'unità interna e quella esterna. Invitiamo inoltre a ridurre al minimo le tratte in cui i tubi non sono allineati.

• La tolleranza massima in termini di lunghezza e altezza si basa sull'affidabilità.
  Il superamento del valore di tolleranza massimo cui lo scadenti o malfunzionamenti.

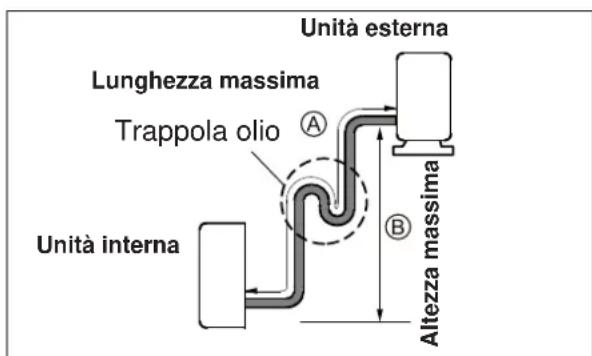

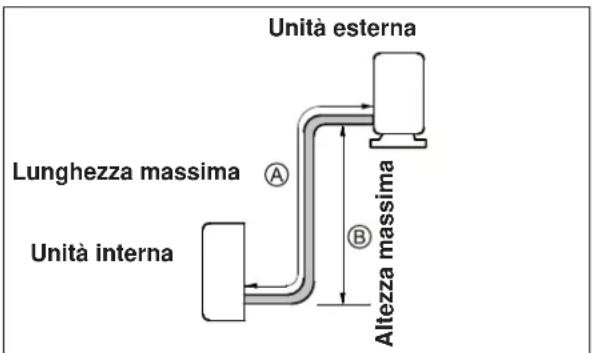

• Quando la differenza di livello fra l'unità interna e quella esterna è superiore all'altezza massima, o quando l'unità esterna viene installata sopra all'unità interna, consigliamo di installare una trappola per l'olio a intervalli di 5 - 7 metri.

Lunghezza tubazione inferiore a 5m

Lunghezza tubazione 5 m o superiore

Installazione dell'unità esterna

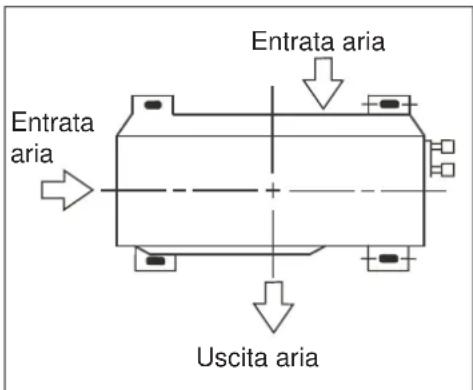

Fase 1: Fissaggio dell'unità esterna

• Ancorare l'unità esterna fissando i 4 fori esistenti alla base con 4 bulloni e dadi di 10mm saldamente (non in dotazione).

Posizione r'unità esterna su una superficie orizzontale in cemento o comunique rigida (mai direttamente su erba o terra).

attention

• Nel caso in cui sia necessario ricorrere a un'installazione sospesa, la staffa di installatione dovr'a essere fissata secondo le dimensioni dell'imagine qui sopra.
• La parete su cui verrà installata l'unità deve essere in pietra oppure dotata di altri strumenti di rinsforzo per tenere in posizione la staffa. Il fissaggio della staffa a parete e della staffa al condizionatore deve essere solido, fisso e a livello.

Installazione

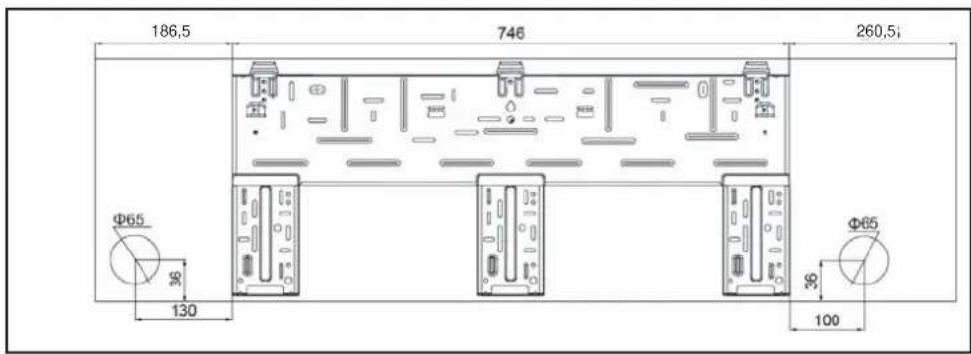

Fase 1: Installazione della piastra di fissaggio

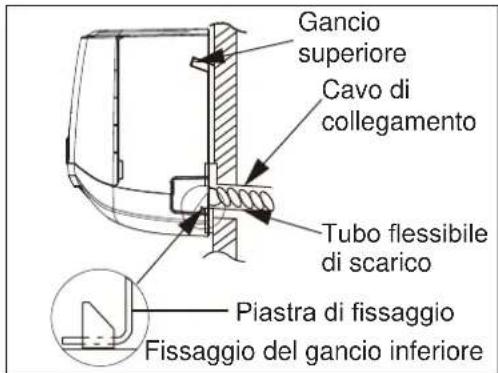

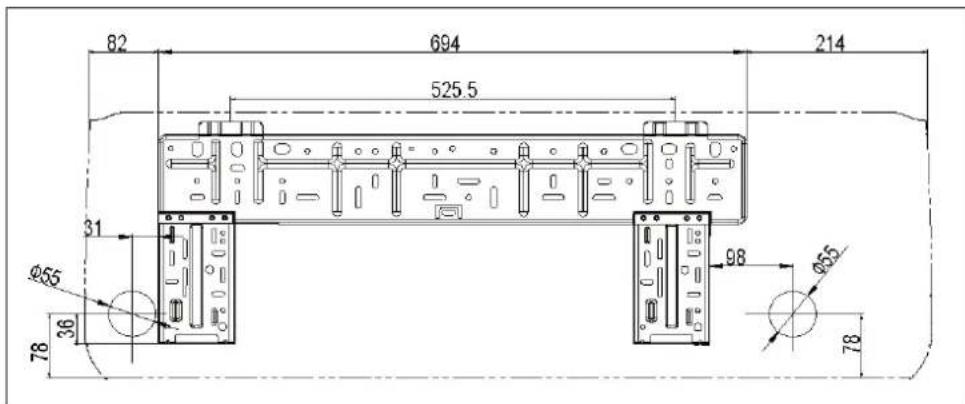

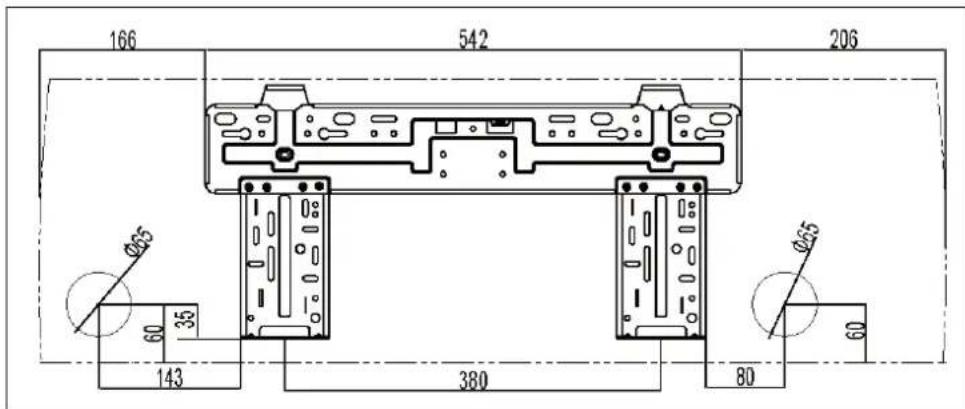

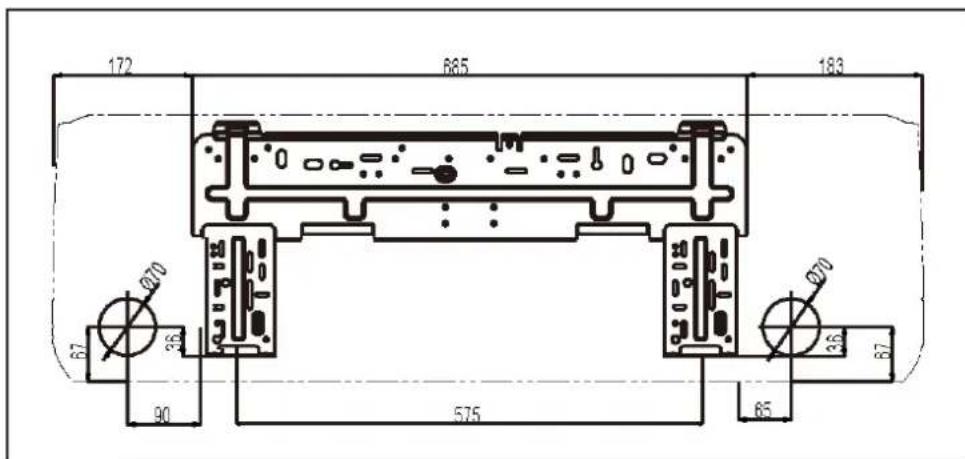

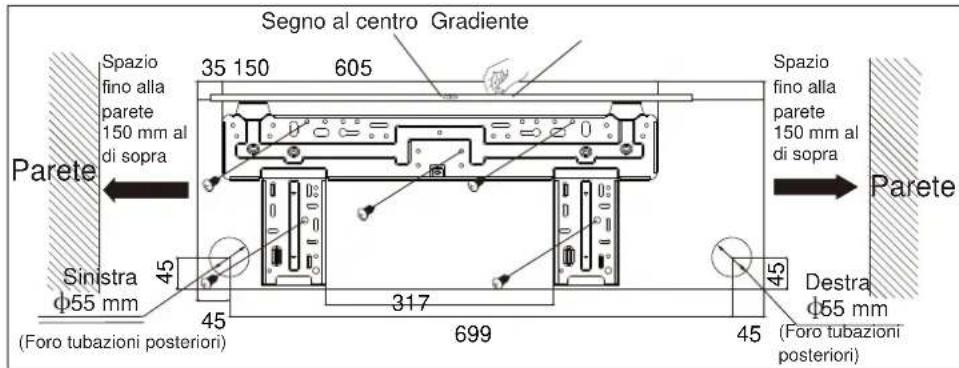

1 Posizione la piastra di fissaggio in orizzontale sulla parete con cinque o più viti autofilettanti (tip ST4 x 25, articolo 3 a pagina 3).
2 Verificare che la piatra di fissaggio sia stata fissata saldamente per sostarare almeno 60kg . Nel fratto, dividere il peso sulle diverse viti.
3 Se la parete è in mattone, calcestruzzo o simili praticare nella parete cinque (5) o più fori da 5 mm nella parete. Inserire dei tasselli di anticoraggio (articolo 2 a pagina 3) adatti alle viti di fissaggio.

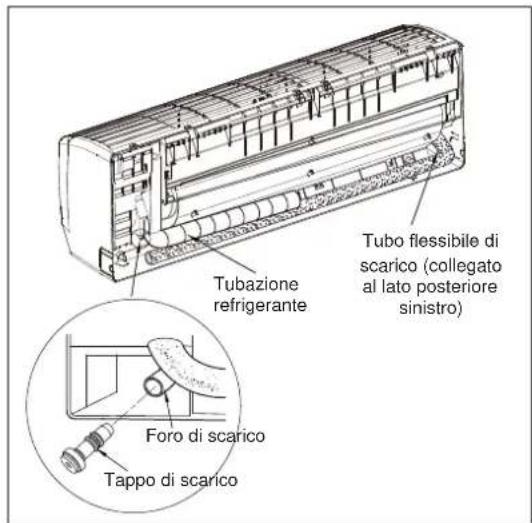

4 L'uscita del recipiente dell'acqua per l'unità interna è stata pensata con una struttura di scarico a due vie. In fase di installmente, l'unità interna dovrebbe essere leggermente inclinata

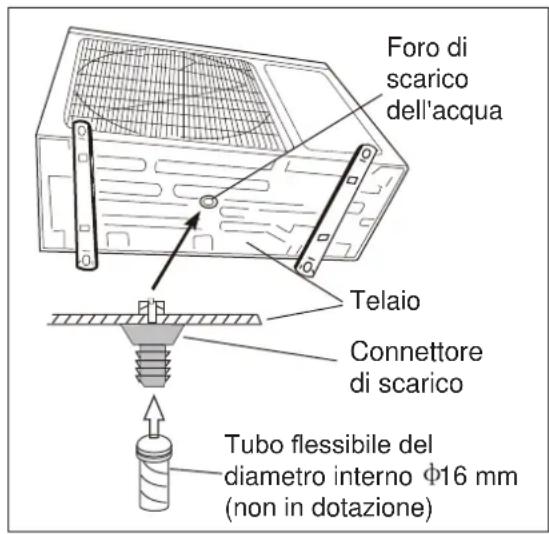

Fase 2: Scarico esterno della condensa (solo per modello con pompa di calore)

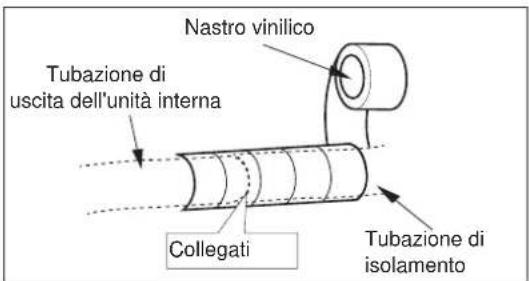

Il tubo flessibile di scarico dell'acqua deve essere collegato.

• Durante l'opération di riscaldamento, la condensa e l'acqua di scongelamento dovrebbe essere scaricata in modo affidabile tramite il tubo flessibile di scarico.
• Installare il connettore di scarico esterno nel foro di scarico dell'acqua sul telaio dell'unità esterna e fissare il tubo flessibile di scarico al connettore di modo che l'acqua di scarico formatasi nella'unità esterna possa essere scaricata.

L'eventuale necessità di collegare altri fori verrà stabilita dall'infallatore in linea con le condizioni del momento.

• In caso di un tubo flessibile di scarico, l'unità dovra essere installata su una base alta più di 3 cm.

verso il recipiente di uscita dell'acqua di modo che l'acqua del condensatore possa fluire sulla eccessivi problemi.

Montare la piastra di fissaggio e praticare i fori nella parete in base alla struttura della stessa e in corrispondenza dei punti di fissaggio sulla piastra. (le dimensioni sono in mm tranne qualora diversamente specificato)

Capacità di raffreddamento (W/h)	Tipo di piastra di fissaggio
2640	A
3520	B
5270	C
6450 D
8210	E

Piastra di fissaggio Tipo A

Piastra di fissaggio Tipo B

Piastra di fissaggio Tipo C

Piastra di fissaggio Tipo D

Fase 2: Foro per tubazione

1 Determinare le posizioni dei fori conformamente al diagramma. Fare un (1) foro col trapano ( 55 o 70mm) nella parete, che sia leggermente inclinato verso il basso dal lato uscita.

Foro della tubazione	Modello
Φ 55 mm	Capacità di raffreddamento < 6000 W
Φ 70 mm	Capacità di raffreddamento > 6000 W

2 L'inclinazione deve essere fra 5 - 10 mm per garantire un buono scarico dell'acqua di condensa generata dall'unità interna.

3 Inserire la tubazione a parete nel foro per evitare che il cablaggio venga danneggiato in fase di passaggioattraverso la parete.
4 Usare sempre un condotto che attraversi il foro eseguito nella parete quando si bucano delle griglie o della piastre di metallo o simili.
5 Per i modelli con capacità di raffreddamento superiore ai 4500 W, rimuovere e smaltire i due supporti posteriori laterali in polistirolo dall'unità interna prima di procedere con l'installazione.

Fase 3: Installazione del tubo flessibile di scarico

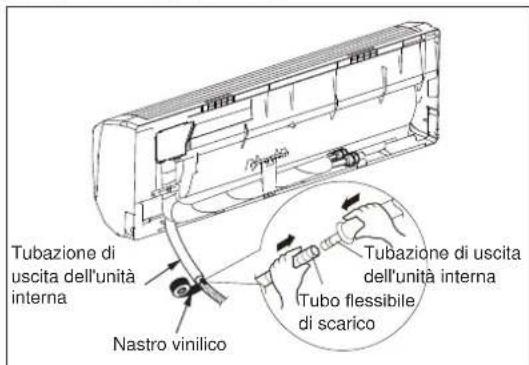

1 Collegare il tubo flessibile di scarico alla tubazione di uscita dell'unità interna. Fissare il giunto con nastro vinilico.

2 Posizione are il flessibile di scarico all'interno della tubazione di isolamento.

3 Avvolgere la tubazione di isolamento con un nastro vinilico largo per evitare lo spostamento della tubazione. Inclinare leggermente il tubo flessibile di scarico verso il basso per uno scarico fluido dell'acqua di condensa.

attention

1 La tubazione di isolamento dovrebbe essere collegata in modo saldo con il manicotto che esce dal tubo di uscita.

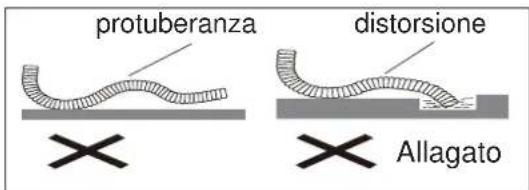

2 Il tubo flessibile di scarico dovrebbe essere leggermente inclinato verso il basso,enza distorsioni, protuberanze o fluttuazioni.

3 Non immerge r'uscita in acqua.

Fase 4: Installazione dell'unità interna

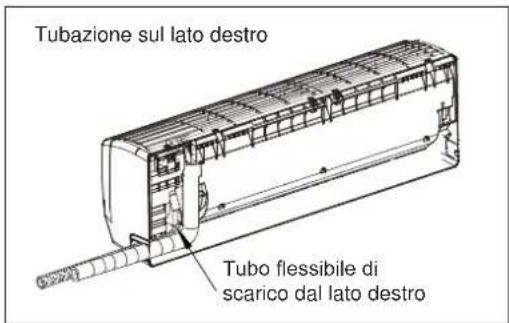

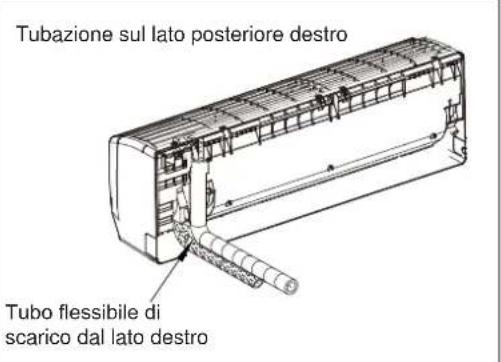

La tubazione può essere fatta uscire da destra, dalla parte posteriore destra, da sinistra o dalla parte posteriore sinistra.

1 In fase di posizionamento delle tubazioni e del cablaggio dal lato sinistro o destro dell'unita interna, tagliare le estremita dal telao ove necessario (vedi imagine).

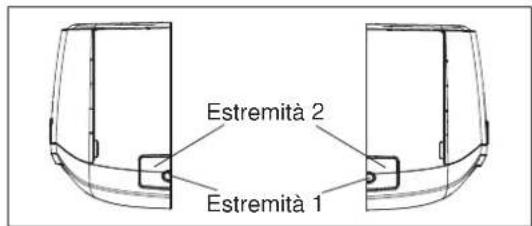

• Tagliare l'estremità 1 solo in fase di posizionamento del cablaggio.
• Tagliare l'estremita 1 e l'estremita 2 in fase di posizionamento del cablaggio e delle tubazioni.

2 Il tubo flessibile di scarico può essere collegato in due posizioni diverse. Servirsi della posizione più comoda e, ove necessario, scambiare la posizione del tappo di scarico e del tubo flessibile di scarico.

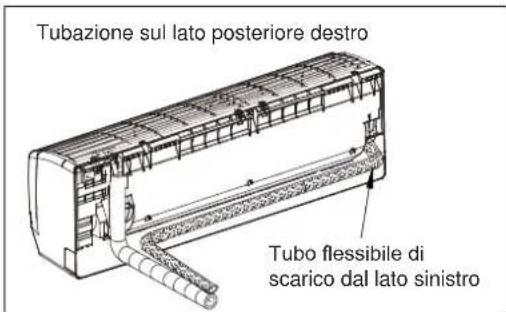

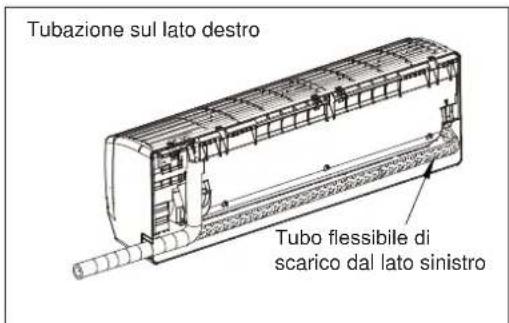

Il tubo flessibile di scarico è collegato al lato posteriore sinistro dell'unità interna nel momento in cui si riceve il prodotto.

• Attenersi alle seguenti istruzioni per sostuire la posizione del tappo di scarico e del tubo flessibile di scarico, ove necessario, da sinistra a destra.

(a) Estrarre il tappo di scarico sul lato posteriori destro dell'unita interna.

(b) Estrarre il tubo flessibile di scarico sul lato posteriori sinistro dell'unita interna.

(c) Mettere il tappo di scarico nel foro di scarico sul lato posteriore sinistro dell'unita interna.

(d) Inserire il tubo flessibile di scarico nel foro di scarico sul lato posteriore destro dell'unita interna.

3 Disposizione del tubo

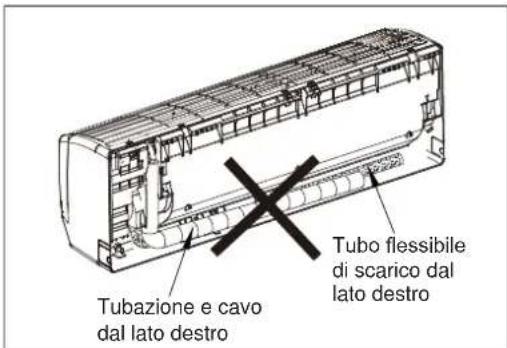

• Disporre il tubo nella direzione e nella posizione più comode.

Non disponre sua tubazione refrigerante che il tubo flessibile di scarico da destra a sinistra per evitare che vi siano delle distance troppo elevate fra l'unità interna e la parete.

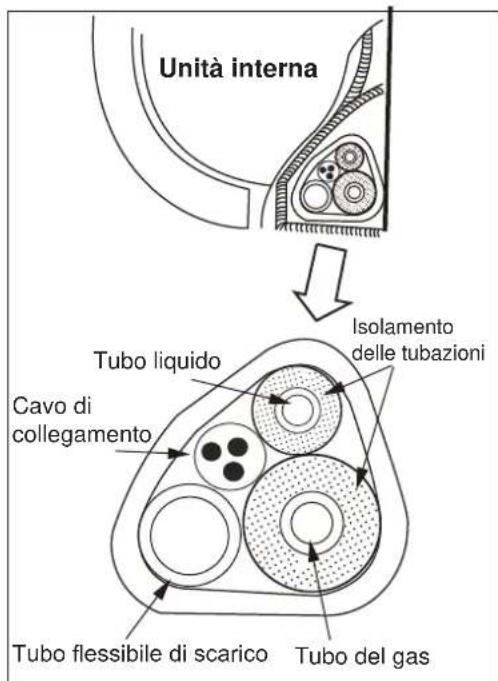

4 Estrarre le tubazioni dal case del corpo principale, avvolgere le tubazioni, i cavi di alimentazione, il tubo flessibile di scarico con del nastro e poi farli passareattraverso il tubo flessibile.

Non mettere oggetti nella vaschetta di scarico ubicata sulla parte posteriore dell'unità interna, perché qui viene raccolta l'acqua di condensa per essere poi condotta tramite tubazioni all'esterno della stanza.

attention

• Collegare daprima l'unità interna, poi quella esterna.
  Non collegare il cablaggio all'unità interna. Sarà possibile eseguire但这a operazione in seguito.

• Ruotare leggermente il cavo per amplificare l'operazione di collegamento.

• Accertarsi che il tubo flessibile di scarico non si allenti.
  Isolare dal caldo il tubo di collegamento.
  Assicurarsi che il tubo flessibile di scarico sua posizionato nella parte più Bassa del fascio. Un eventuale posizionamento in alto potrebbe causare un trabocco dell'acqua nella vaschetta di scarico all'interno dell'unità.
  Non incrociare ne avvolgere mai il cavo elettrico con nessun altro filo.
  Non lasciare esposte le tubazioni nella parte posteriori dell'unità interna.
• Nel caso in cui parte del tubo flessibile di scarico si trovi all'internalo dell stanza, avvolgerlo con materiali isolanti di modo da evitare il gocciolio dell'acqua di condensa.

5 Appendere gli alloggiamenti di installmente dell'unità interna sui ganci superiori della piatra di fissaggio e verificare che siano sufficientemente saldi.

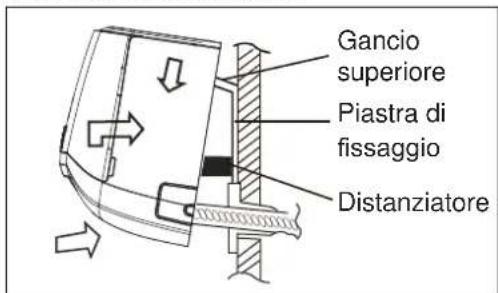

Per facilitare l'installazione delle tubazioni, inserinir un distanziatore fra l'unità interna e la parete.

Al terminel del procedimento di installmente, rimuoverile distanziatore.

6 Esercitare una pressione nella parte inferiore sinistra e destra dell'apparecchiatura in direzione della piastra di fissaggio sino a quando i ganci si incastrano nelle loro sedi. Verificare che l'unità sa saldamente fissata.

7 Il punto dell'installazione dovrebbe essere a un'altezza di 2,3 metri o superiore dal pavimento.

Fase 5: Installazione del tubo di collegamento Collegamento tubazione refrigerante

1 Svasatura

La principale causa delle fughe di gas refrigerante è dovuta a difetti nella svasatura. Eseguire una corretta svasatura procedendo nel modo seguente:

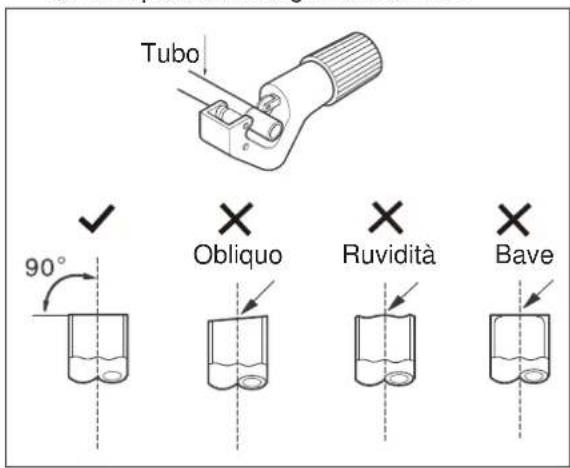

A: Tagliare i tubi e il cavo.

Utilizzare il kit di svasatura (se disponibile) o tubi acquistati localmente.
- Misurare la distanza tra l'unità interna e quella esterna.
- Tagliare i tubi leggermente più lunghi nella distanza misurata.
- Tagliare il cavo di una lunghezza maggiore di 1.5 m rispetto alla lunghezza dei tubi.

B: Eliminazione delle bave

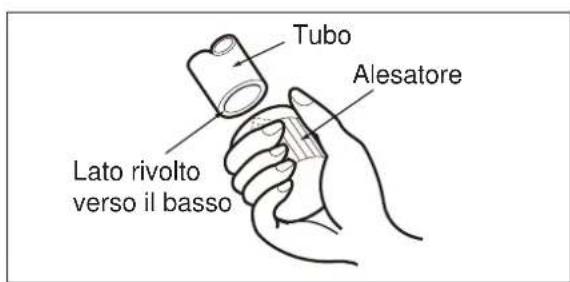

Rimuovere completamente le bave dall'estremita del tubo tagliato.
Rivolgere verso il basso l'estremita del tubo in rame man mano che si eliminano le bave per evitare che alcune scivolino nel tubo.

C: Inserimento di un dato svasato

• Svitare i dadi svasati forniti con l'unità interna ed esterna e montarli sul tubo dopo aver rimioso le bave.

attention

Non è possibile metterli dopo il lavoro di svasatura.

D: Svasatura.

• Eseguire una corretta svasatura'utilizzando gli strumenti apposti descritti di seguito.

• Tenere saldamente il tubo di rame sul dato in base alle dimensioni riportate nella tabella seguente.

Diam. esterno (mm)	A (mm)
	Max	Min
Φ 6,35 (1/4")	1,3	0,7
Φ 9,52 (3/8")	1,6	1,0
Φ 12,70 (1/2")	1,8	1,0
Φ 15,88 (5/8")	2,4	2,2

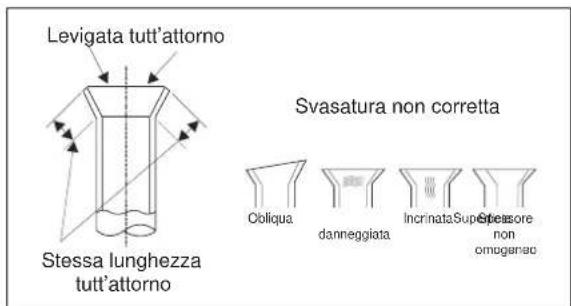

E: Controlli

• Verificare il lavoro eseguito con quanto illustrato.
  In caso di difetti del tubo, tagliare la sezione allargata ed esquire nuovamente il lavoro.

Realizzare una copertura independente per agli tubazione con l'isolamento tubolare adeguato.

Fase 6: Collegamento tubazioni - Unità interna

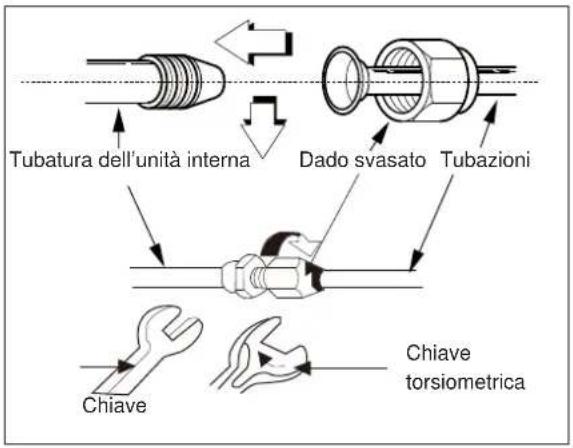

A: Collegamento delle tubazioni dell'unità interna alla tubazione di collegamento:

• Allineare come prima casa centralmente i tubi e unirli serrando manualmente il dato svasato.

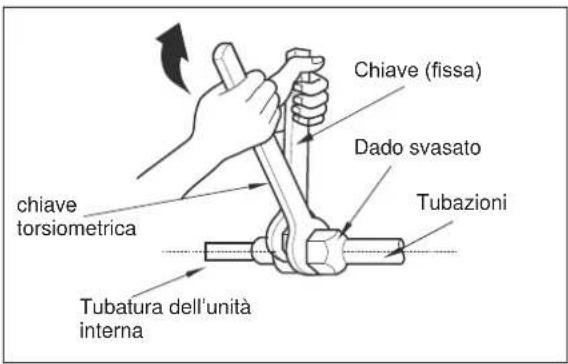

Quindi, serrare il dato svasato con una chiave e una chiave torsiometrica facendo riferimento a quanto segue:

Diam. esterno (mm)	Coppi di serraggio (Nm)	Coppi aggintiva (Nm)
Φ 6,35 (1/4")	15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
Φ 9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
Φ 12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
Φ 15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

attention

A seconda delle condizioni dell'installazione, serrare a una copbia eccessiva cui rompere il dato.

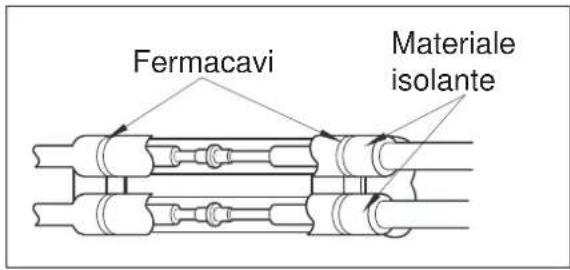

B: Avvolgere il materiale isolante attorno alla parte di collegamento:

• Coprire il tubo dell'unità interna e il tubo di collegamento col materiale isolante dal calore. Unirli con del nastro vinilico in modo tale che non vi siano interstizi.

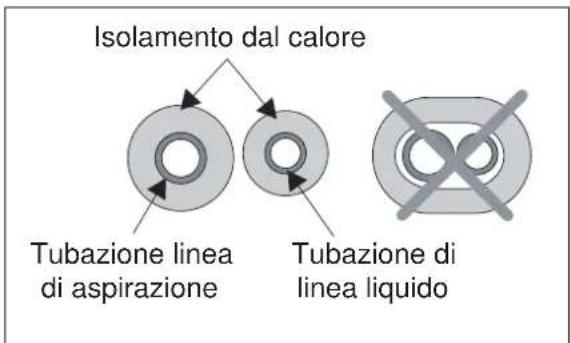

• Verificare di isolare separatamente il tubo di aspirazione dal tubo liquido.

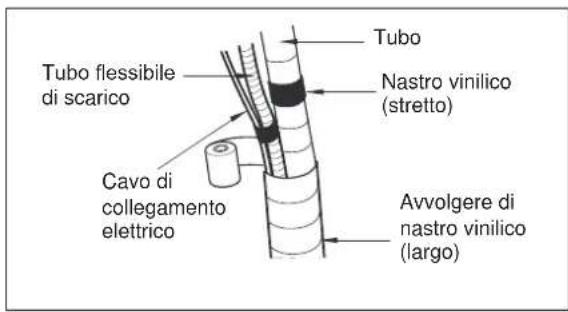

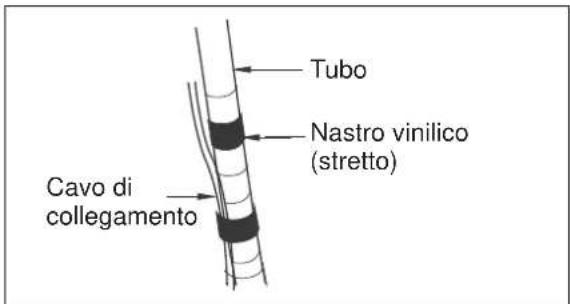

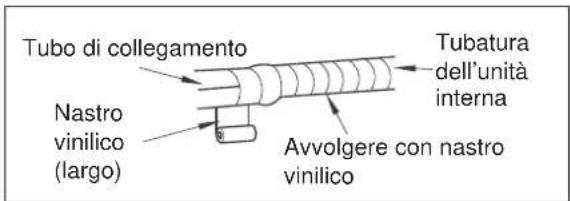

• Avvolgere i tubi isolati con nastro vinilico nella sezione posteriore per l'alloggamento del tubo. Fissare il cavo di alimentazione ai tubi con nastro vinilico.

• Avvolgere la tubazione, il tubo flessibile di scarico e il cavo di alimentazione con nastro vinilico di modo che entrino nella sezione di alloggiamento della tubazione posteriore.

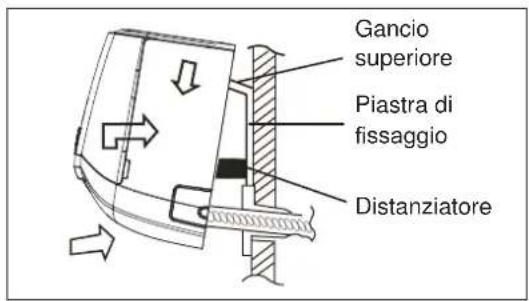

C: Individuzione della posizione dell'unita interna:

Rimuovere il distanziale.

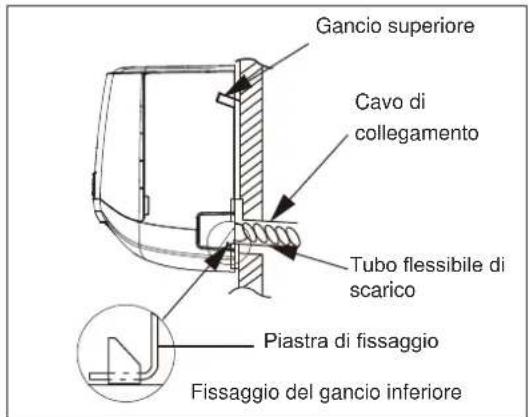

- Agganciare l'unità interna alla parte superiore della piastra di fissaggio (incastrare i ganci della piastra nelle feritoie nella parte posteriore in alto dell'unità interna).

Assicurarsi che i ganci siano ben inserti nella piastra di fissaggio muovendo l'unità in tutte le direzioni.

• Esercitare una pressione nella parte inferiore sinistra e destra dell'apparecchiatura in direzione della piastra di fissaggio fine a quando i ganci si incastrano nelle loro sedi (si sentirà un clic).

Fase 7: Collegamento tubazioni - Unità esterna

A: Allineare i centri dei tubi e unirli serrando manualmente il dato svasato.

B: Quindi, serrare il dato svasato con una chiav torsiometrica sino a quando non fa un clic.

Accertarsi di seguire il valore della tabella torsiometrica secondo quando qui di seguito indicate:

Diam. esterno (mm)	Coppi di serraggio (Nm)	Coppi aggintiva (Nm)
Φ 6,35 (1/4")	15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
Φ 9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
Φ 12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
Φ 15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

Fase 8: Assemblaggio della tubazione

A: Assemblare la tubazione avvolgendo la parte di collegamento dell'unità interna con materiale isolante e fissandola con nastro vinilico stretto e nastro vinilico largo.

Se si desidera collegare un'alto tubo flessibile di scarico, l'estremita dell'uscita del tubo flessibile di scarico deve essere orientata sopra al terreno. Fissare il tubo flessibile di scarico correttamente.

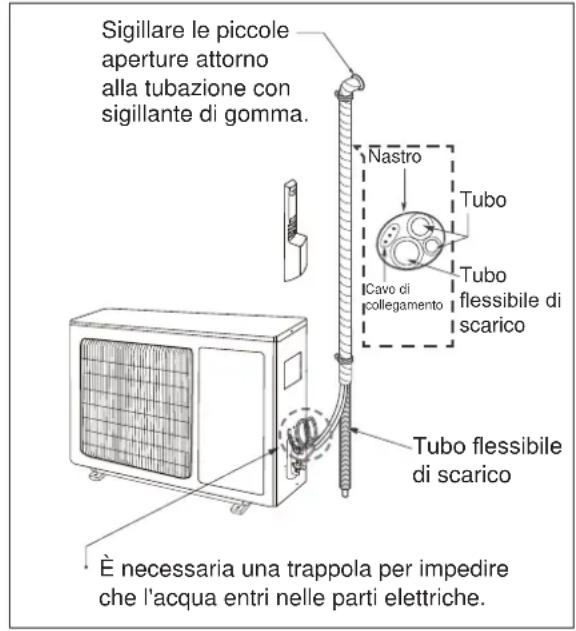

B. Qualora l'unità esterna sua installata più in basso dell'unità interna:

• Avvolgere con nastro la tubazione, il tubo flessibile di scarico e il cavo di collegamento dal basso verso l'alto.
• Fissare la tubazione avvolta nel nastro lungo la parete esterna mediante un dispositivo a sella o equivalente.

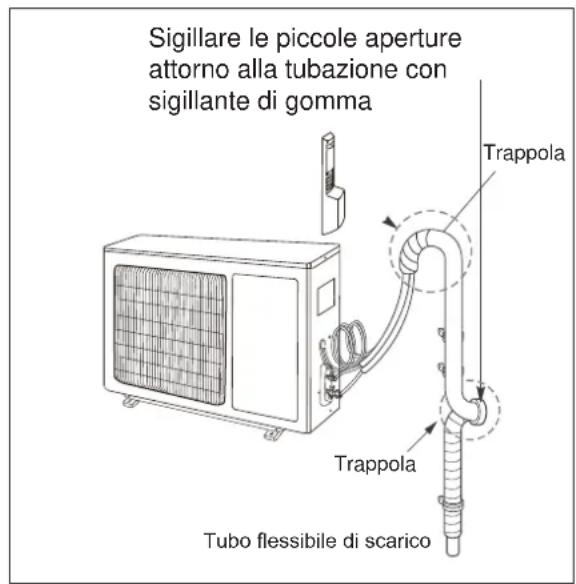

C. Qualora l'unità esterna sua installata più in alto dell'unità interna:

• Avvolgere con nastro la tubazione di collegamento e il cavo di collegamento dal basso verso l'alto.
• Formare una trappola per impedire che l'acqua entri nella stanza.
• Fissare la tubazione avvolta nel nastro lungo la parete esterna mediante un dispositivo a sella o equivalente.

Fase 9: Installazione dell'impianto elettrico

Normedisicurezza

Regole di sicurezza elettrica prima di iniziare l'installazione:

1 Per i prodotti non dotati di un cavo di servizio e di una presa in linea con le normative sulla sicurezza elettrica locale è opportuno fornire un circuito di alimentazione e un interrottore dedicati.
2 L'interruttore deve disporre delle funzioni di interrottore magnetico e interrottore di calore per evitare cortocircuiti e sovraccarichi.
3 L'apparecchiatura dovrà essere installata in linea con le disposizioni nazionali in materia di cablaggio.
4 Sarà necessario installare un interruptore della capacité giusta attenendosi alla segunte tabella.

Raffreddamento Capacità (w)	Interruttore
2600 10 A
3500 16 A
5275 25 A
6450 25 A

5 In caso di problemi a livello di alimentazione suggeriamo di non installare il condizionatore fino a che il cliente non ha risolto il problema.
6 Verificare che l'alimentazione dell'impianto corrisponda a quella del condizionatore.
7 Verificare che i cavi di corrente, quelli neutri e quelli di messa a terra nella presa di corrente siano stati collegati in modo giusto.
8 Dei collegamenti inadeguati o eseguiti in modo sbagliato possono provocare scosse elettriche, incendi o malfunzionamento di alcune componenti elettriche.
9 Prima di eseguire qualsiasi lavoro di natura elettrica, disattivare l'alimentazione dal sistema.

Requisiti di messa a terra

1 Il condizionatore è un'apparecchiatura elettrica di tipo I. L'unità deve essere messa a terra e collegata al dispositivo speciale di messa a terra da un elettricista qualificato.

2 Il cavo giallo-verde nel condizionatore dell'aria è il cavo di massa che non può essere usato per altri scopi. Una messa a terra eseguita in modo sbagliato perché essere causa di scosse elettriche.
3 La resistenza di terra dovrebbe essere in linea con le normative nazionali sul cablaggio.
4 La potenza dell'utente deve disporre di un terminale adeguato di messa a terra. Non collegare il cavo di messa a terra ai seguenti elementi:

Tubo dell'acqua
Tubo del gas
Tubo di contaminazione

Installazione dei cavi elettrici interni

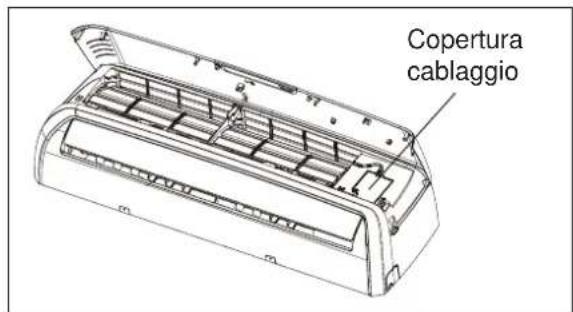

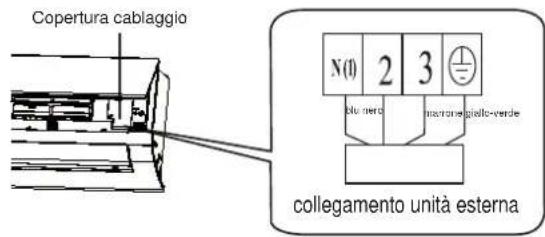

1 Aprire il pannello anteriore e togliere il coperchio del cablaggio allentando la vite.

2 Far passare il cavo di alimentazione e il cavo di controllo del segnale (solo per i modelli con pompa di calore) alla parte posteriore dell'unità interna e farlo passare sul davantitramite il foro di cablaggio per eseguire il collegamento.

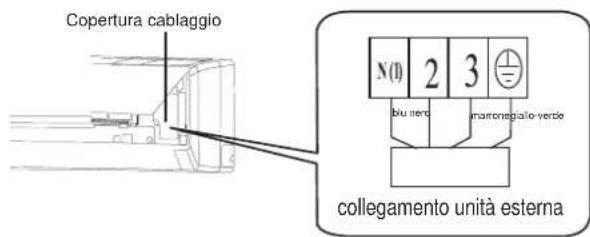

3 Collegare e avvitare i cavi sul blocco terminali seguatingla corrispondenza dei colori.

2600~5275 W, modelli con pompa di calorie

6450 W, modelli con pompa di calore

4 Avvolgere i cavi che non sono collegati con del nastro isolante in modo tale che essi non tocchino alcuna parte elettrica o metallica.
5 Fissare saldamente i cavi con una morsettiera.
6 Ripositionare il coperchio del cablaggio e avvitare.
7 Reinstallare il pannello anteriore.

attention

Tutti i cavi fra l'unità interna e quella esterna devono essere collegati da un elettricista qualificato.

• Ne caso in cui la lunghezza del cavo di alimentazione non sia sufficiente, contattare il fornitore per ricevere del cavo in più. Non è consentito cercare di allungare il cavo di alimentazione da soli.

• Dopo aver serrato le viti, tirare leggermente il cavo per verificare che sia effettivamente fissato in modo saldo.
  Nonutilizzare prolonghe per alimentare il condizionatore.
  Non allungare il cavo tagliandolo e facendo agginte.

Installazione dei cavi elettrici esterni

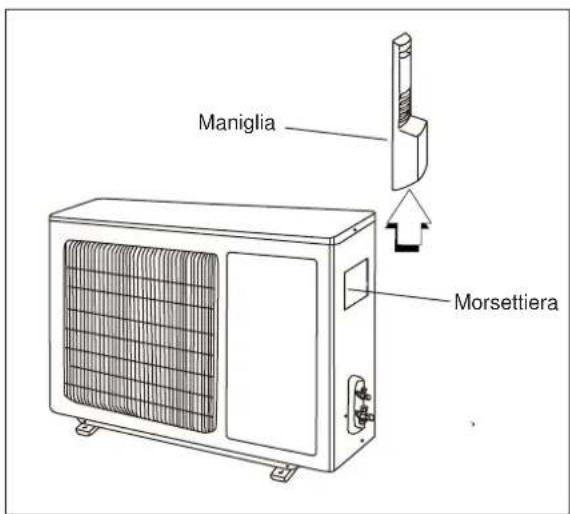

1 Rimuovere la maniglia sulla piastra del lato destro dell'unità interna allentando la vite.

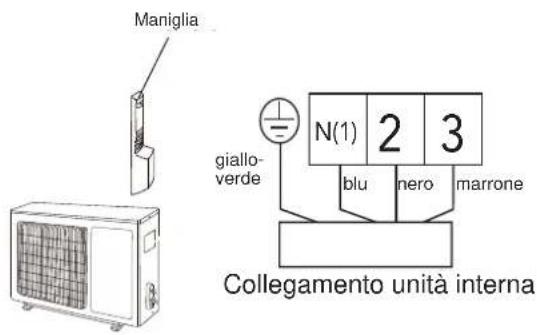

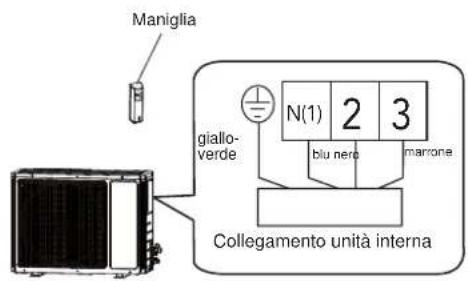

2 Estrarre la morsettiera. Collegare e avvitare il cavo di collegamento elettrico e il cavo di controllo del segnale (solo per i modelli con pompa di calore) al blocco terminali seguendo i numero e i colori di identificazione sui blocchi terminali delle unità interne ed esterne.
3 Per evitare che entri acqua, realizzare una trappola ("U") nei cavi di collegamento (vedere pagina 16).
4 Avvolgere i cavi che non sono collegati con del nastro isolante in modo tale che essi non tocchino alcuna parte elettrica o metallica.
5 Fissare il collegamento elettrico con dei morsetti.
6 Reinstallare la maniglia.

2600~5275 W, modelli con pompa di calorie

6450 W, Modelli con pompa di calore

Dopo ave confermato le condizioni precedenti, preparare i cavi nel modo seguente:

Le viti che serrano il cablaggio alla morsettiera si potrebbero allentare a causa di vibrazioni in fase di trasporto.
- Verificare che tutte le viti siano saldamente fissate. In caso contrario si potrebbero bruciare dei cavi.
- Accertarsi che la capacité del circuito sia sufficiente.
- Verificare che la tensione di partenza si a mantenuta a più del 90% della tensione nominale indicata sulla piastra.
- Verificare che lo spessore del cavo sia come quello individato nelle specifiche di alimentazione.
Installare sempre un interrottore differenziale (RCD) nelle aree bagnate o umide.
- Un calo di tensione cui cause quanto segue: Vibrazione di un contatore, che danneggia il punto diicontatto, scoppio del fusibile, disturbi della funzione normale di sovraccarico.
- I dispositiivi di interruzione della corrente di alimentazione devono essere incorporeti nel cablaggio fisso e prevedere una distanza di almeno 3mm che eviti il contatto in ciascun conduttore attivo (fase).

Fase 10: Verifica dello scarico

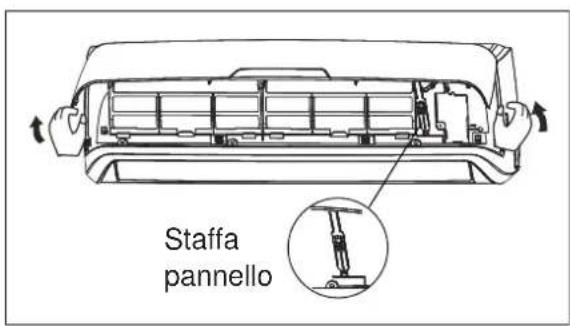

A. Apriere e sollevare il pannello anteriore dell'unità interna.

• Tenere la parte inferiore dei lati sinistro e destro del pannello, tirarli verso di se' e sollevarli per poi fissarli con la staffa.

B. Verifica dello scarico

Versare un bicchiere di acqua sull'evaporatore.
- Verificare che l'accua scorràattraverso il tubo flessibile di scarico dell'unità interna nella nessuna perdita e che fuoriesca dall'uscita di scarico.

C. Tubo di scarico

Il tubo flessibile di scarico dovrebbe punctare verso il basso per facilitare il flusso di scarico.

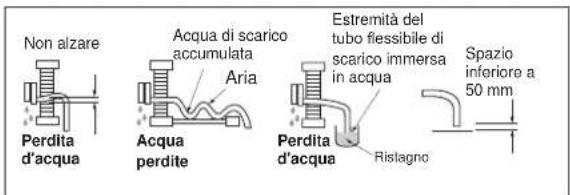

Non posizionare la tubazione di scarico come di seguito indicato:

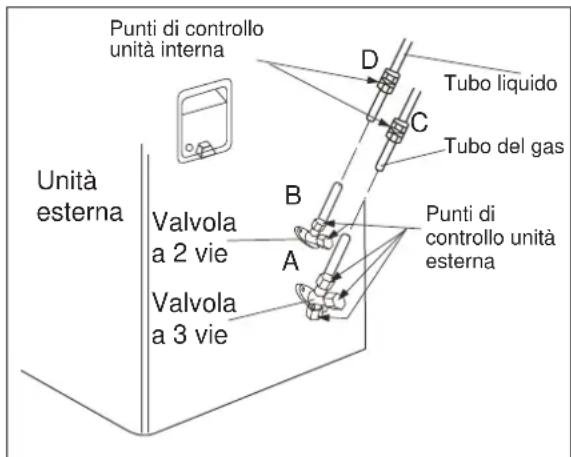

Fase 11: Spurgo aria e test perdite

L'aria e l'umidità delsystema refrigerante hanno i seguenti effetti indesiderati:

• Aumento della pressione del sistema.
• Aumento della corrente operativa.
• Calo dell'efficienza di raffreddamento o riscaldamento.
  L'umidità nel circuito refrigerante può congelare e bloccare i tubi capillari.
• L'acqua può causare la corrosione di parti delsystema refrigerante.

Pertanto, l'unità interna e i tubi tra l'unità interna e quale esterna devono essere controllati per verificare eventuali perdite e svuotati per eliminare dalsystema eventuali sostanze non condensabili e umidità.

Evacuazione dell'aria mediante pompa a vuoto

• Preparazione

Controllare che agli tubo (sia quelli nella linea del liquido che quelli del gas) tra le unità interna ed esterna sia stato correttamente collegato e che tutti i cablaggi per la prova di funzionamento siano stati completati. Togliere i coperchi della valvola di servizio della linea del gas e del liquido sull'unità esterna.

Per informazioni dettagliate sulla lunghezza dei tubi e sul quantitativo di refrigerante rimandiamo a pagina 6.

attention

• Si noti che le valvole di servizio sulla linea del liquido e del gas sull'unita esterna sono generalmente chiuse in questa fase.
• Quando l'unità viene spostata in un'alto luogo, eseguire un'operazione di evacuatione servendosi di una pompa a vuoto.
• Verificare che il refrigerante aggiunto al condizionatore sia comunique in forma liquida.

Precauzioni durante l'uso della valvola di stop

Apertura della valvola di stop:

Apriere lo stelo valvola sino a quando urta con il dispositorio di arresto. Non cercare di aprirlo ulteriamente.

• Chiusura della valvola di stop:

Serrare saldamente lo stelo della valvola con uno strumento speciale. Quindi, fissare saldamente il coperchio dello stelo della valvola usinga una chiave per dadi o altri attrezzo simile.

suggerimenti informazioni

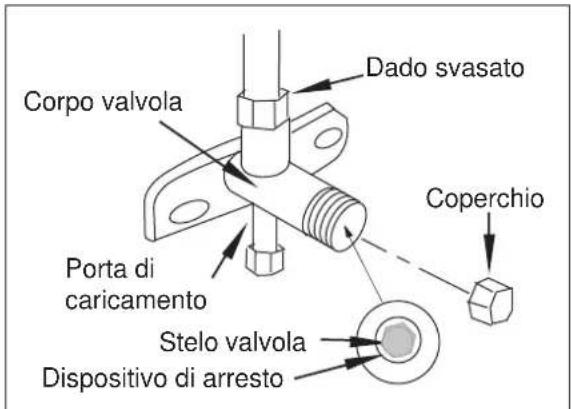

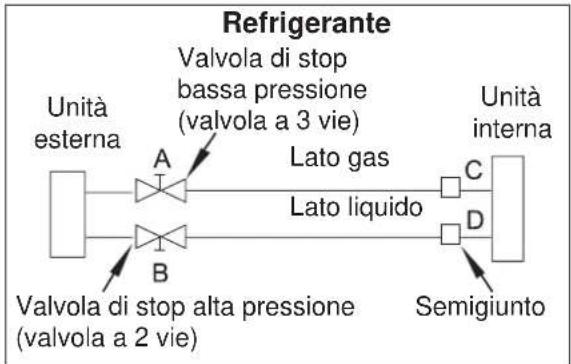

A: Valvola a bassa pressione (3 vie) - latogas.
B: Valvola ad alta pressione (2 vie) - lato liquido.
C e D: si tratta delle estremità del collegamento dell'unità interna

Consultare il valore di coppia del serraggio del tappo della valvola secondo quando qui indicate:

Diam. esterno (mm)	Coppia di serraggio (Nm)	Coppi aggiuntiva (Nm)
Φ 6,35 (1/4")	15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
Φ 9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
Φ 12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
Φ 15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

Quando di usa la pompa a vuoto

1 Serrare completeness i dadi svasati, A, B, C, D, collegare il tubo di carico della valvola del collettore (blu) a una presa di carico della valvola di riempimento a bassa pressione (valvola a 3 vie) sul lato del tubo del gas.
2 Collegare l'altro tubo flessibile di carico (giallo) del collettore alla pompa a vuoto.
3 Aprière completeness la maniglia a bassa pressione della valvola del collettore.
4 Apriere la pompa a vuoto per l'operazione di estrazione aria. All'inizio, allentare leggermente il dato svasato della valvola a bassa pressione per verificare la presenza di aria all'interno (se il rumore di funzionamento della pompa a vuoto èambiato, lagettura del multimetro è 0 anziché meno). Quindi, serrare il dato svasato.
5 Continuare l'estrazione per più di 15 minutie verificare che lalettura del multimetro sia -1,0× 10^5Pa (-76 cm Hg). Quindi chiudere completeness la maniglia a bassa pressione della valvola del collettore e interrompere il funzionamento della pompa a vuoto.
6 Ruotare lo stelo della valvola di stop B (valvola a 2 vie) di circa 45^ in senso antiorario 6 - 7 secondi dopo l'uscita del gas, quando serrare nuovamente il dato svasato. Verificare che l'indicatore della pressione sia leggermente più alto di quello della pressione atmospherica.
7 Scollegare il tubo flessibile di carico alla porta di carico a bassa pressione.
8 Apriere completeness gli steli della valvola A (valvola a 3 vie) e B (valvola a 2 vie).
9 Serrare saldamente il coperchio dello stelo.

Teste funzionamento

Test fughe di gas

1 Metodo con acqua insaponata:

Applicare acqua saponata o detergente liquido naturale su tutte le valvole e tutti i collegamenti dei tubi (A, B, C e D, consultare la segunte imagine) compresi nell'st installatione con una spazzola morbida per verificare la presenza di eventuali perdite.

Se si formano delle bolle, vi sono fughe dai tubi.

2 Rilevatore di perdite

Usando il rilevatore di perdite controllare che non vi siano fughe.

Controllo sicurezza elettrica

Eseguire i controlli elettrici di sicurezza al termine dell'installazione:

1 Messa a terra

Dopo avee finito la messa a terra, misurare la resistenza mediante rilevamento visivo e un dispositivo di misurazione della resistenza di messa a terra.

2 Controllo di perdite elettriche (eseguire durante la prova di funzionamento)

Durante la prova di funzionamento dopo l'installazione, la persona addetta alla manutenzione può utilizzare elettrosonda e multimetro per eseguire il controllo delle perdite elettriche. Spagnere immediatamente l'unità qualora si riscontri una perdita di refrigerante. Controllare e trovare una soluzione in modo che l'unità funzioni correttamente.

Test di funzionamento

1 Prima del test di funzionamento

Non accendere prima di aver completato l'installazione.
Il cablaggio elettrico deve essere collegato in modo giusto e sicuro.
Le valvole di stop sui tubi di collegamento devono essere completamente aperte.
- Tutte le impurità, come ad esempio briciale e rifiuti dovranno essere tolte dall'unità.

2 Methododeltestdfunzionamento

• Scollegare l'alimentazione e premere il tasting "ON/OFF" sul telecomando per avviare il funzionamento.
  Mediante il tastingo MODE selezionare COOL, HEAT (ove presente), FAN per controllare che tutte le funzioni operino correttamente.
• Quando la temperature ambiente è inferiore a 16^ , non sare possibile, dal telecomando, impostare l'unità perché funzioni in modalità COOL. Servirsi della modalità di funzionamento di emergenza, usata unicamente quando il telecomando non è disponibile o in caso di manutenzione.

Pompaggio

In fase di spostamento o riposizionamento del condizionatore, svuotare il systema con la segunte procedura di modo che non venga rilasciato del refrigerante nell'atmosfera.

• Collegare il tubo flessibile della valvola del collettore alla porta di carico della valvola di stop sul lato tubo del gas dell'unità esterna.
• Chiudere la valvola di stop sul lato tubo del gas quasi completeness.
• Chiudere completeness la valvola di stop sul lato del tubo liquido.
• Accendere l'unità in modalità COOL.
• Chiudere completeness la valvola di stop sul lato tubo del gas quando il manometro indica 1 - 0,5kgf/cm^2 (100 50kPa)
• Interrompere l'esecuzione del test spegnendo l'unità. Tutti i gas refrigeranti sono stati raccolti nelle'unità esterna.

Verifiche dopo l'installazione

Elementi da verificare	Possible malfunzionamento
L'unità è stata fissata saldamente?	L'unità potrebbe cadere, muoversi o emettere rumori.
È stato eseguito il test di perdita refrigerante?	Potrebbe provocare un raffreddamento insufficiente (riscaldamento)
L'isolamento termico è sufficiente?	Potrebbe provocare condensa.
Lo scarico dell'acqua è soddisfacente?	Potrebbe provocare perdite d'acqua.
La tension è in linea con la tensione nominale indicata sulla targhetta?	Potrebbe provocare malfunzionamenti elettrici o danneggiare l'unità.
Il cablaggio elettrico o le tubazioni sono state installate in modo corretto e sicuro?	Potrebbe provocare malfunzionamenti elettrici o danneggiare le componenti.
L'unità è stata messa a terra in modo sicuro?	Potrebbe provocare perdite elettriche.
Il cavo di alimentazione è stato specificato?	Potrebbe provocare malfunzionamenti elettrici o danneggiare le componenti.
L'entrata o l'uscita sono bloccate?	Potrebbe provocare un raffreddamento insufficiente (riscaldamento)
La lunghezza dei tubi di collegamento e la capacité è non accurata.	La capacité del refrigerante non è accurata.

Enhorabuena
