Type de produit	Contrôleur de température avec sonde d'ambiance
Marque	Remeha
Modèle	FM52
Dimensions (approx.)	80 x 80 x 25 mm
Poids (approx.)	100 g
Alimentation	Très basse tension, 24 V (via le régulateur central)
Section des fils de raccordement	2 × 0,75 à 2 × 1,5 mm²
Fonctions principales	Dérogation du programme chauffage (confort/réduit), réglage de température ambiante (±2,5 °C), adaptation automatique de la courbe de chauffe, sélection de programme (auto, confort permanent, réduit permanent)
Affichage	3 voyants LED pour indication du mode de fonctionnement et défauts
Plage de réglage de température	±2,5 °C autour de la consigne confort
Compatible avec	Régulateur central Remeha
Installation	Sur cloison intérieure, à 1,5 m du sol, dans pièce pilote
Emplacements déconseillés	Encaissé, exposé au soleil, près de sources de chaleur, derrière un rideau
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter l'écartement minimal de 10 cm entre câbles très basse tension et câbles 230 V. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du service après-vente Remeha. Réparation par un professionnel agréé.
Informations générales	Notice disponible en PDF sur notice-facile.com. Langues : FR, NL, DE, EN.

FOIRE AUX QUESTIONS - FM52 Remeha

Où installer le contrôleur FM52 ?

Installez le FM52 sur une cloison intérieure, à environ 1,5 m du sol, dans une pièce pilote judicieusement choisie. Évitez les emplacements encaissés, exposés au rayonnement solaire, près de sources de chaleur (téléviseur, cheminée), ou derrière un rideau.

Comment raccorder électriquement le FM52 ?

Utilisez des fils de section 2 × 0,75 à 2 × 1,5 mm². Raccordez les deux fils au bornier. Pour accéder au bornier du tableau de commande, reportez-vous à la notice de l'appareil. Ne placez pas les fils de sonde (très basse tension) dans le même conduit que des fils 230 V ; respectez un écartement d'au moins 10 cm.

Comment régler la température ambiante avec le FM52 ?

Tournez le bouton de réglage vers + pour augmenter la température, vers – pour la diminuer. La variation possible est de ±2,5 °C autour de la consigne confort réglée sur le régulateur central.

Quels sont les modes de fonctionnement disponibles ?

Le bouton poussoir permet de choisir entre : fonctionnement automatique selon la programmation de l'horloge du régulateur, fonctionnement confort permanent, ou fonctionnement réduit permanent.

Que signifient les voyants qui clignotent ?

Si les trois voyants au-dessus du bouton poussoir clignotent, cela indique un défaut détecté par la régulation de la chaudière. L'origine du défaut est affichée sur le tableau de commande de la chaudière. Reportez-vous à la notice du tableau de commande.

Puis-je utiliser le FM52 avec n'importe quelle chaudière Remeha ?

Le FM52 est conçu pour être compatible avec les régulateurs centraux Remeha. Il permet de déroger aux instructions du tableau de commande depuis la pièce où il est installé. Vérifiez la compatibilité avec votre modèle de chaudière dans la notice.

Comment fixer le boîtier du FM52 au mur ?

Dégagez délicatement la façade avant à l'aide d'un tournevis, enlevez le couvercle, percez deux trous de 6 mm, insérez les chevilles, puis fixez le boîtier avec les deux vis fournies.

Le FM52 dispose-t-il d'une sonde d'ambiance intégrée ?

Oui, le FM52 intègre une sonde d'ambiance qui agit automatiquement sur le régulateur central en fonction de la température de la pièce. Elle permet également l'adaptation automatique de la courbe de chauffe du circuit concerné.

Comment entretenir le contrôleur FM52 ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Évitez tout contact avec l'eau.

Où trouver la notice complète du FM52 ?

La notice complète est disponible gratuitement en téléchargement PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue en indiquant votre adresse email sur le site.

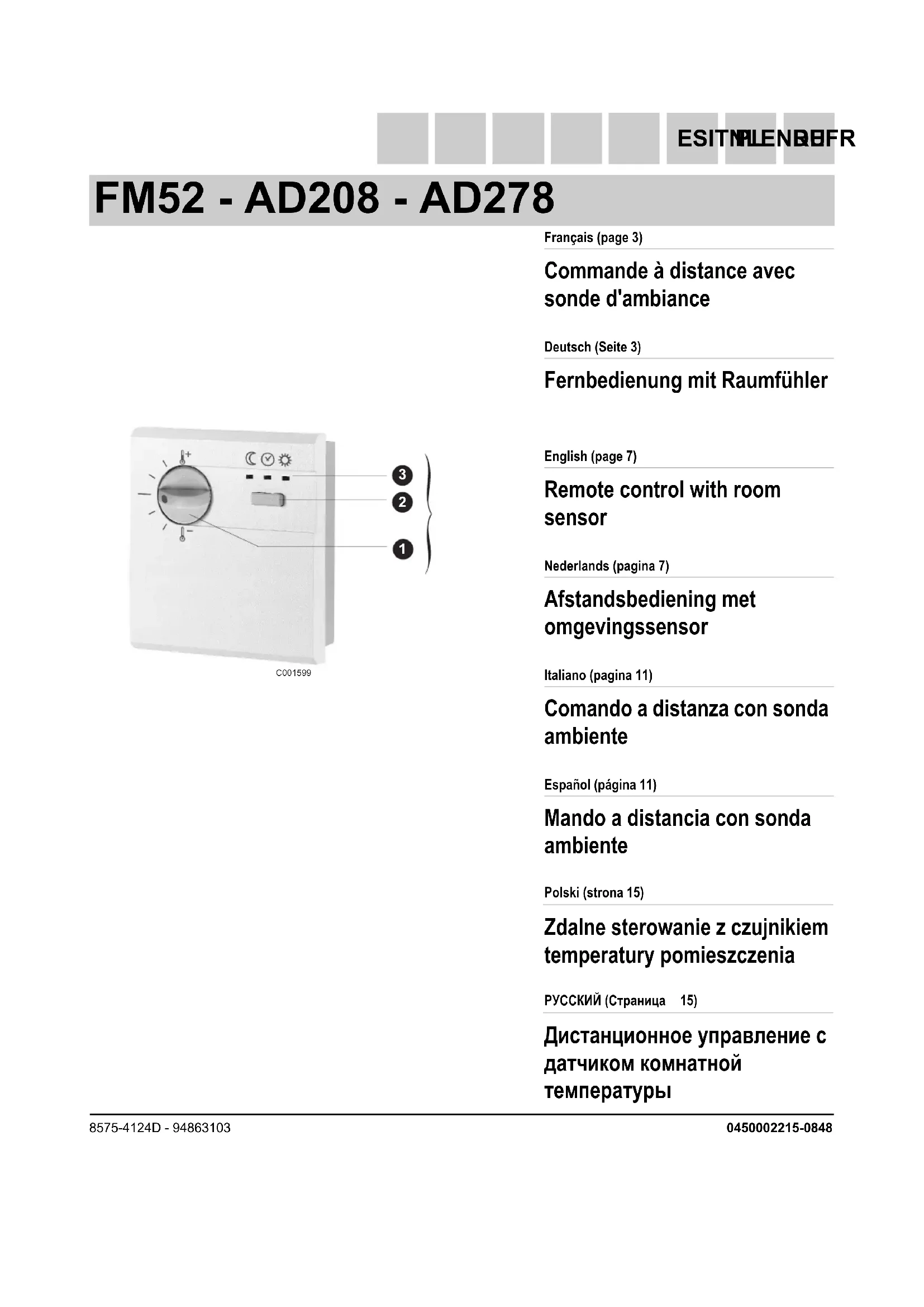

MODE D'EMPLOI FM52 Remeha

Commande à distance avec sonde d'ambiance

Deutsch (Seite 3)

1 Présentation 3
2 Choix de l'emplacement 3
3 Fixation 4
4 Raccordement electrique 5
5 Description 6

English

Contents

Le raccordement d'une commande à distance permet, depuis la pièce où elle est installée, de déroger à toutes les instructions du tableau de commande :

• Dérogation du programmeCHAUFFAGE en mode comfort ou réduit
• Modification de la température de consigne ambiente ( ± 2.5^)

La sonde d'ambiance agit automatiquement sur le régulateur central en fonction de la température du local où elle est installée.

La commande à distance permet l'adaptation automatique de la courbe de chauffe du circuit concerné.

2 Choix de l'emplacement

1 Vorstellung

La commande à distance sera installée contre une cloison interieure, à environ 1.5m du sol dans la piece pilote judicieuxement chosesie.

Emplacements déconseillés

Encaissé, exposé au rayonnement solaire, rechauffé par un passage de conduit de fumées, exposé à des courants d'air frais ou chauds de gains d'aération, à proximé d'une cheminée à feu ouvert, d'une source de chaleur (teléviseur), derrière un rideau.

1 Dégager délicatement les ergots de la façade avant des nervues du boîtier à l'aide d'un tournevis.
Enlever le couvercle.
Percer 2 trous de 6 mm. Mettre en place les chevilles. Fixer le boitier à l'aide des 2 vis fournies.
Die Stifte an der Kastenfront vorsichtig mit einem Schraubendreher offen.
Deckel entfernen.
2 Löcher 6 mm bohren. Dübel einsetzen. Den Kasten mit den 2 mitgelieferten Schrauben befestigen.

4 Raccordement électrique

Utiliser des fils de section comprise entre 2 × 0.75 et 2 × 1.5 ~mm^2 .

Raccorder les 2 fils sur le bornier.

Pour acceder au bornier de raccordement du tableau de commande de l'appareil, se reporter à la notice de l'appareil.

Ne pas placer dans un même conduit ou chemin de cables les fils de sondes (très BASSE TENSION) et des fils de l'alimentation 230 V. Veiller à十年er un écartement de 10 cm minimum entre les cables très BASSE TENSION et les cables d'alimentation 230 V.

Réglage de la température

Le bouton de réglage permet de faire varier de 0 à ± 2.5 ° C la température de consigne "confort". Cette température est réglée au régulateur central, ce qui correspond au repère "-" (position médiane).

Pour augmenter la températe ambiente, tourner le bouton vers +.

Pour diminuér la températe ambiante, tourner le bouton vers

Choix d'un programme horsire de chauffage 2

Lechoix d'un programme est particulierement utile pour adapter lechauffage au mode de vie des occupants.

Le bouton poussoir permet de désisir entre :

Fonctionnement automatique selon la programmation de l'horloge du régulateur

Fonctionnement "Confort" permanent selon la température affichée sur le régulateur

Fonctionnement "Réduit" permanent selon la température affichée sur le régulateur

■ Affichage du mode de fonctionnement choisi et des défauts 3

Si la régulation de la chaudière détecte un défaut, les 3 voyants situés au-dessus du bouton poussoir clignotent. L'origine du défaut est précisé en clair sur l'afficheur du tableau de commande de la chaudière.

Pour de plus amples informations :

Se reporter à la notice du tableau de commande de la chaudière.

5 Beschreibung
