Producttype	Temperatuurregelaar met omgevingssensor
Merk	Remeha
Model	FM52
Afmetingen (ong.)	80 x 80 x 25 mm
Gewicht (ong.)	100 g
Voeding	Zeer lage spanning, 24 V (via centrale regelaar)
Doorsnede aansluitdraden	2 × 0,75 tot 2 × 1,5 mm²
Hoofdfuncties	Afwijking van het verwarmingsprogramma (comfort/verlaagd), regeling kamertemperatuur (±2,5 °C), automatische aanpassing van de stooklijn, programmakeuze (auto, permanent comfort, permanent verlaagd)
Display	3 LED-lampjes voor indicatie bedrijfsmodus en storingen
Temperatuurinstelbereik	±2,5 °C rond de comfortinstelling
Compatibel met	Centrale regelaar Remeha
Installatie	Op een binnenmuur, op 1,5 m van de vloer, in een referentieruimte
Niet aanbevolen plaatsen	Ingeval, blootgesteld aan zonlicht, nabij warmtebronnen, achter een gordijn
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen schurende middelen gebruiken.
Veiligheid	Houd een minimale afstand van 10 cm tussen zeer laagspanningskabels en 230 V-kabels. Niet blootstellen aan vocht.
Onderdelen en repareerbaarheid	Reserveonderdelen verkrijgbaar bij de klantenservice van Remeha. Reparatie door een erkende vakman.
Algemene informatie	Handleiding beschikbaar in PDF op notice-facile.com. Talen: FR, NL, DE, EN.

Veelgestelde vragen - FM52 Remeha

Waar moet de FM52-regelaar worden geïnstalleerd?

Installeer de FM52 op een binnenmuur, op ongeveer 1,5 m van de vloer, in een zorgvuldig gekozen referentieruimte. Vermijd plaatsen die zijn ingebouwd, blootgesteld aan zonlicht, nabij warmtebronnen (tv, open haard) of achter een gordijn.

Hoe sluit ik de FM52 elektrisch aan?

Gebruik draden met doorsnede 2 × 0,75 tot 2 × 1,5 mm². Sluit de twee draden aan op de klemmenstrook. Raadpleeg de handleiding van het apparaat om toegang te krijgen tot de klemmenstrook van het bedieningspaneel. Leg de sondedraden (zeer lage spanning) niet in dezelfde buis als 230 V-draden; houd een afstand van minstens 10 cm aan.

Hoe stel ik de kamertemperatuur in met de FM52?

Draai de instelknop naar + om de temperatuur te verhogen, naar – om te verlagen. De mogelijke variatie is ±2,5 °C rond de comfortinstelling op de centrale regelaar.

Welke bedrijfsmodi zijn beschikbaar?

Met de drukknop kunt u kiezen tussen: automatische werking volgens de programmering van de regelaarklok, permanent comfortbedrijf of permanent verlaagd bedrijf.

Wat betekenen de knipperende lampjes?

Als de drie lampjes boven de drukknop knipperen, duidt dit op een storing gedetecteerd door de ketelregeling. De oorzaak van de storing wordt weergegeven op het bedieningspaneel van de ketel. Raadpleeg de handleiding van het bedieningspaneel.

Kan ik de FM52 gebruiken met elke Remeha-ketel?

De FM52 is ontworpen om compatibel te zijn met Remeha centrale regelaars. Het maakt het mogelijk om af te wijken van de instructies van het bedieningspaneel vanuit de ruimte waar het is geïnstalleerd. Controleer de compatibiliteit met uw ketelmodel in de handleiding.

Hoe bevestig ik de behuizing van de FM52 aan de muur?

Maak voorzichtig de voorkant los met een schroevendraaier, verwijder het deksel, boor twee gaten van 6 mm, steek de pluggen in en bevestig de behuizing met de twee meegeleverde schroeven.

Heeft de FM52 een ingebouwde omgevingssensor?

Ja, de FM52 heeft een ingebouwde omgevingssensor die automatisch de centrale regelaar beïnvloedt op basis van de kamertemperatuur. Het maakt ook automatische aanpassing van de stooklijn van het betreffende circuit mogelijk.

Hoe onderhoud ik de FM52-regelaar?

Reinig de behuizing met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen. Vermijd contact met water.

Waar vind ik de volledige handleiding van de FM52?

De volledige handleiding is gratis te downloaden als PDF op notice-facile.com. U kunt ook een vertaling in uw taal aanvragen door uw e-mailadres op de site achter te laten.

GEBRUIKSAANWIJZING FM52 Remeha

Nederlands (pagina 7)

Afstandsbediening met omgevingssensor

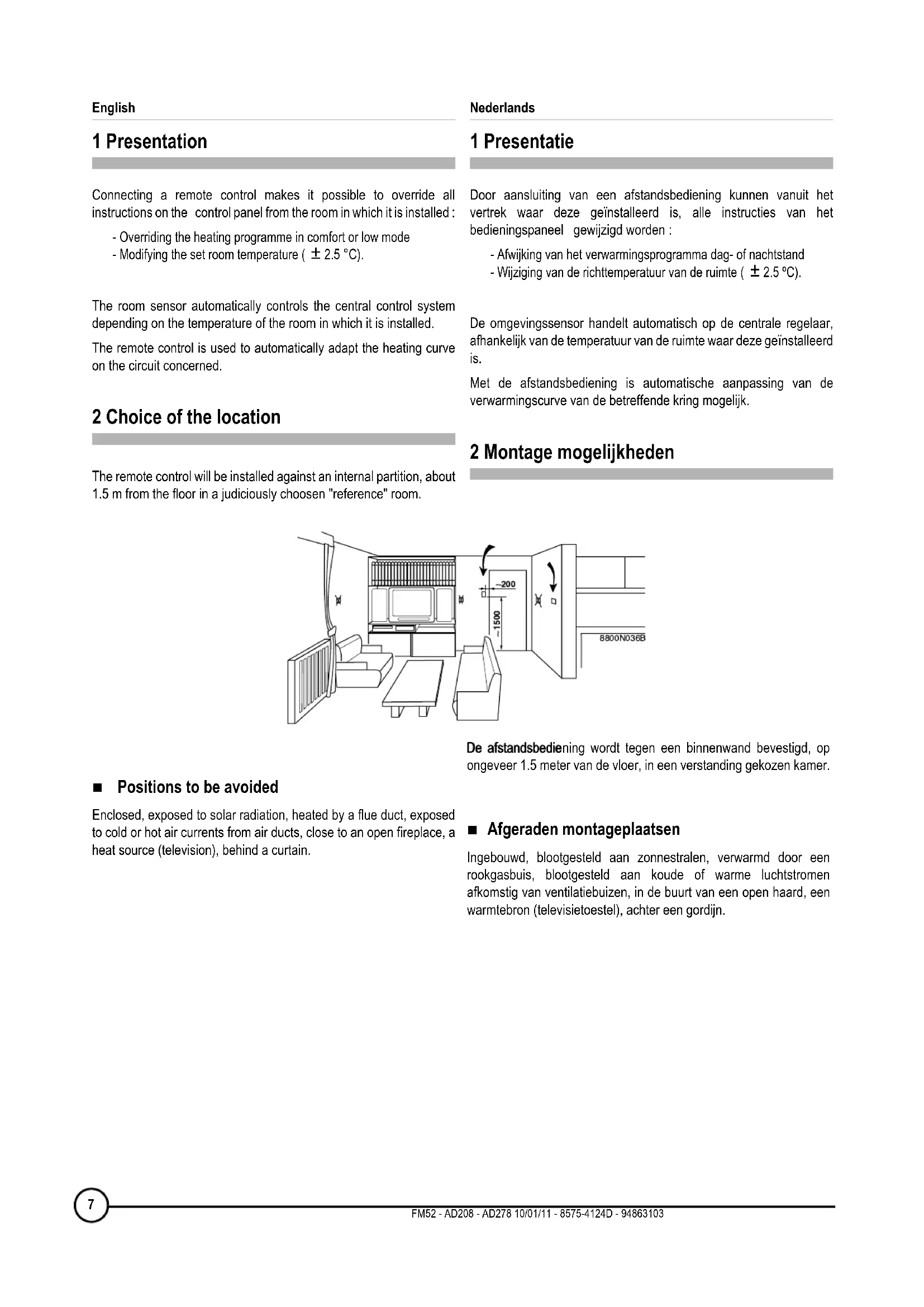

1 Presentatie 7
2 Montage möglichkheden 7
3 Bevestiging 8
4 Elektrische aansluiting 9
5 Beschrijving 10

Espanol

Indices

Door aansluiting van een afstandsbediening konnen vanuit het vertrek waar deze geinstalleerd is, alle instructies van het bedieningspaneel gewijzigd worden :

-Afwijking van het verwarmingsprogramma dag- of zeitstand
Wijziging van de richttemperatuur van de ruimte (± 2.5^)

De omgevingsensor handelt automatisch op de centrale regelaar, afhankelijk van de temperatuur van de ruimte waar deze geinstalleerd is.

Met de afstandsbediening is automatische aanpassing van de verwarmingscurve van de betreffende kring möglichk.

De afstandsbediening worden谈起 een binnenwand bevestigd, op ongeveer 1.5 meter van de vloer, in een verstanding gekozen kamer.

■ Afgeraden montageplaatsen

Ingebouwd, bloatgesteld aan zonnestralen, verwarmd door een rookgasbuis, bloatgesteld aan koude of warme luchtstromen afkomstig van ventilatiebuizen, in de buurt van een open haard, een warmtebron (televisietoestel), acheer een gordijn.

3 Attachment

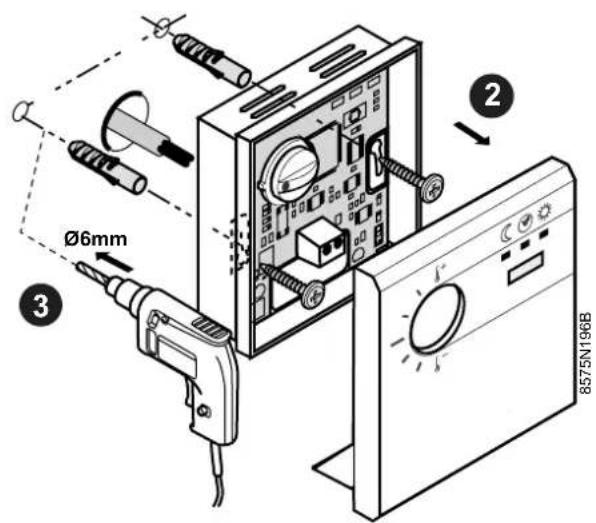

3 Bevestiging

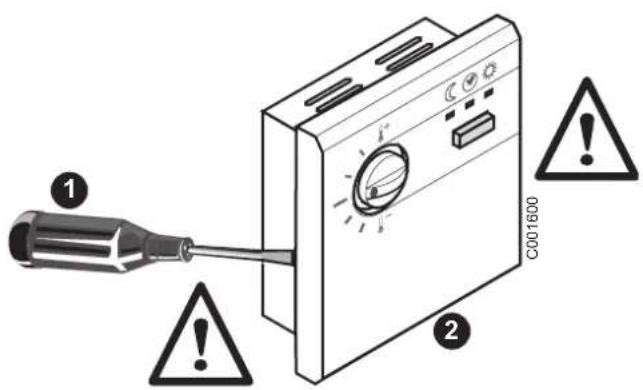

Carefully release the lugs on the front panel from the ribs in the box using a screwdriver.
2 Remove the cover.
Drill 2 holes with a of 6mm .Put the plugs in place. Secure the box using the 2 screws provided.
Maak de pinnen aan de voorzijde van de ribben van het kastje voorzichtig los met behulp van een schroevendraier.
2 Verwijder het deksel.
Boor 2 gaten van 6mm .Plaats de pluggen. Bevestig het kastje met behulp van de 2 meegeleverde schroeven.

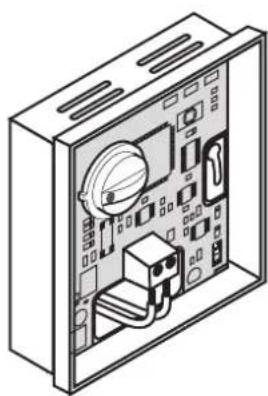

4 Elektrische aansluiting

8575N197

Gebruik draden met een doorsnede:tussen 2× 0.75 en 2× 1.5mm^2

Sluit de 2 draden aan op de klemmenstrook.

Zie voor toegang tot de klemmenstrook voor aansluiting van het bedieningsspaneel van het apparaat de handleiding van het apparaat.

! Plaats nooit in eenzelfde buis de draden van een sensor (zeer lage spanning) samen met de draden met een voeding van 230 V. De afstandussenbeide stroomdraden moet minimaal 10cm bedragen.

5 Description

Instelling van de temperatuur

Met de instelknop kan de richtwaarde van de "dag"-temperatuur tussen 0 en ± 2.5 ^ C gevarieerd worden. Deze temperatuur worden ingesteld bij de centrale regelaar, wat neerkomt op het merkteken "" (middenpositie).

Draai voor het verhogen van de kamertemperatuur de knop maar j +

Draai voor het verlagen van de kamertemperatuur de knop maar

Keuze van een uurregeling voor de verwarming ②

De keuze van een programme is uiterst nuttig om de verwarming aan te passen aan de levenswijze van de bewoners.

Met de drukknop kurz u kiezen:tussen:

Automatische werkung volgens de programmering van de klok van de regelaar

Permanente werkung "Dag" afhankelijk van de op de regelaar weergegeven temperatuur

Permanente werking "Nacht" afhankelijk van de op de regelaar weergegeven temperatuur

Weergave van de gekozen werkingswijze en de storingen 3

Indien de regelaar van de verwarmingsketel een storing detecteert, gaan de 3 contrôlelampjes boven de drukknop knipperen. De oorsprong van de storing worden duidelijk weergegeven op de display van het bedieningspaneel van de verwarmingsketel.

Voor meer uitvoerige informatie:

Raadpleeg de handleiding van het bedieningspaneel.
