FR 158 B - Réfrigérateur SMEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur sous table intégré
Marque	Smeg
Modèle	FR 158 B
Catégorie	Réfrigérateur 0 étoiles avec compartiment à glace
Dimensions (approximatives)	Hauteur : 85 cm, Largeur : 60 cm, Profondeur : 55 cm
Poids (approximatif)	30 kg
Alimentation électrique	220-240 V ~ 50 Hz
Type de commande	Thermostat mécanique rotatif (positions 1 à 5)
Dégivrage du compartiment réfrigérateur	Automatique par évaporation
Dégivrage du compartiment à glace	Manuel (tourner le thermostat sur position arrêt)
Éclairage intérieur	Ampoule à incandescence ≤ 15 W (accessible après dévissage)
Compartiment de congélation	Compartiment 0 étoiles pour production de glace
Matériaux	Acier émaillé, plastique, mousse isolante au cyclopentane
Accessoires inclus	Bac à légumes, balconnets de porte avec porte-œufs, boîte à beurre, séparateur de bouteilles, clayettes réglables
Fonctions principales	Réglage de la température, clayettes coulissantes et réglables en hauteur, éclairage intérieur
Entretien et nettoyage	Nettoyage intérieur et extérieur à l'eau tiède et bicarbonate de soude ; éviter abrasifs et solvants
Sécurité	Mise à la terre obligatoire, ne pas utiliser pieds nus ou mains mouillées, ne pas toucher les parties refroidissantes
Pièces détachées et réparabilité	Utiliser exclusivement des pièces détachées originales et faire appel à un centre d'assistance technique agréé
Informations générales	Installation sous table, loin des sources de chaleur, dans un local bien aéré ; attente 3 heures avant mise en service

FOIRE AUX QUESTIONS - FR 158 B SMEG

Comment régler la température du réfrigérateur ?

Utilisez la commande rotative du thermostat située à l'intérieur. Les positions vont de 1 (froid minimum) à 5 (froid maximum). Pour un fonctionnement optimal et économique, réglez sur la position moyenne (3).

Comment dégivrer le compartiment à glace ?

Tournez le bouton du thermostat jusqu'au symbole d'arrêt (fig. 2). L'eau de dégivrage se dépose dans un récipient qu'il faut vider et essuyer. Ne pas utiliser d'objets métalliques pointus pour gratter la glace.

Que faire si de l'eau s'accumule au fond du réfrigérateur ?

Vérifiez que l'orifice d'évacuation de l'eau de dégivrage n'est pas bouché. Nettoyez-le périodiquement avec un cure-pipe ou un coton-tige pour éviter les débordements.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil, puis nettoyez avec une éponge imbibée d'eau tiède et de bicarbonate de soude. Rincez et séchez. N'utilisez pas de poudres abrasives, d'ammoniaque, d'eau de Javel ou de solvants.

Comment changer l'ampoule intérieure ?

Débranchez l'appareil. L'ampoule est située à l'arrière du boîtier du thermostat. Dévissez l'ancienne et remplacez-la par une ampoule neuve de puissance ≤ 15 W (fig. 3).

Le réfrigérateur semble trop bruyant. Que faire ?

Vérifiez qu'il est installé sur une surface plane et qu'il n'est pas en contact avec des meubles vibrants. Un léger bruit de gaz lors de l'arrêt du compresseur est normal.

Quels aliments ne doivent pas être placés dans le réfrigérateur ?

Évitez d'y mettre de l'ail, des oignons, des poireaux (ils transmettent les odeurs), des bananes (elles noircissent), des agrumes, des pommes de terre et autres tubercules (préférer un endroit sec et sombre).

Combien de temps dois-je attendre après le transport avant de brancher l'appareil ?

Attendez au moins 3 heures après avoir placé l'appareil à la verticale. Cela permet à l'huile du compresseur de refluer et garantit un fonctionnement optimal.

Comment réduire la consommation d'énergie du réfrigérateur ?

Installez l'appareil loin des sources de chaleur, réglez le thermostat sur une position moyenne, ne le remplissez pas excessivement, ouvrez la porte le moins possible, et vérifiez l'étanchéité des joints.

Que faire si le réfrigérateur ne produit pas assez de froid ?

Vérifiez que la porte est bien fermée et que les joints sont en bon état, que le thermostat est réglé correctement, que l'appareil n'est pas trop rempli et que les grilles d'aération ne sont pas obstruées.

MODE D'EMPLOI FR 158 B SMEG

F Refrigerateur dessous de table intégré 0 étoiles 13

Instructions pour l'installation et l'emploi

Pour garantir l'efficacité et la sécurité de ce produit:

• adressé-vous exclusivement aux Centres d'assistance technique agréés
• demander toujours l'utilisation de pieces détachées originales

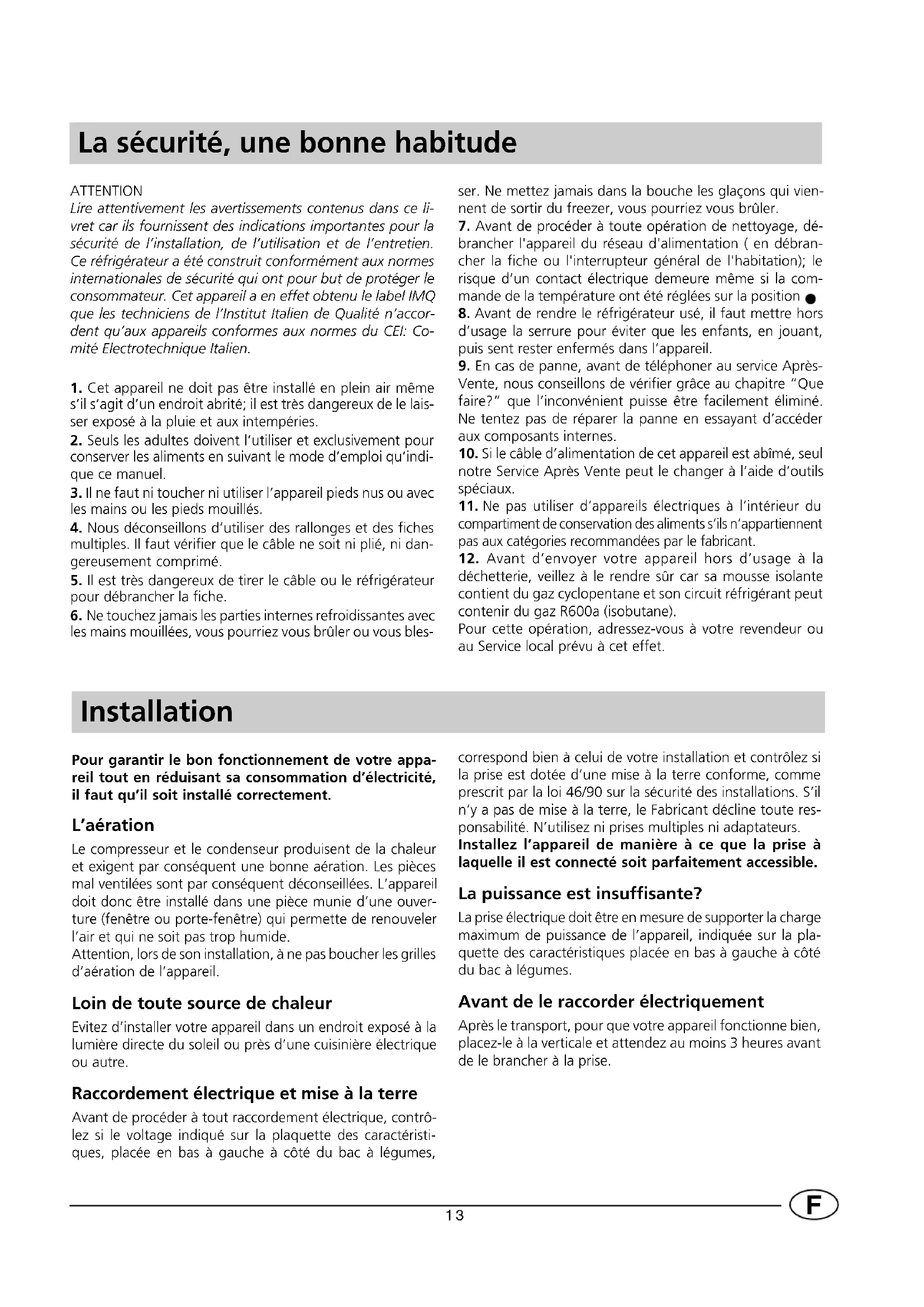

La sécurité, une bonne habitude

ATTENTION

Lire attentivement les avertissements contenus dans ce li-vret car ils fournissant des indications importantes pour la sécurité de l'installation, de l'utilisation et de l'entretien. Ce réfrigerateur a été construit conformément aux normes internationales de sécurité qui ont pour but de protéger le consommateur. Cet apparéil a en effet obtenu le label IMQ que les techniciens de l'Institut Italien de Qualité n'accordent qu'aux apparéils conformes aux normes du CEI: Comité Electrotechnique Italien.

1. Cet apparéil ne doit pas être installé en plein air même s'il s'agit d'un endroit abrité; il est très dangereux de le laisser exposé à la pluie et aux intempéries.
2. Seuls les adultes doivent l'utiliser et exclusivement pour conserver les alimentés en suivant le mode d'emploi qu'indi-que ce manuel.
3. Il ne faut ni toucher ni utiliser l'appareil pieds nus ou avec les mains ou les pieds mouillés.
4. Nous déconseillons d'utiliser des rallonges et des fiches multiples. Il faut vérifier que le cable ne soit ni plie, ni dangereusement compré.
5. Il est très dangereux de tirer le cable ou le réfrigerateur pour débrancher la fiche.
6. Ne touchez jamais les parties internes refroidissantes avec les mains mouillées, vous pourriez vous brûler ou vous bles-

ser. Ne mettez jamais dans la bouche les glaçons qui viennent de sortir du freezer, vous pourriez vous brûler.

1. Avant de proceder à toute opération de nettoyage, débrancher l'appareil du réseau d'alimentation (en débrancher la fiche ou l'interrupteur général de l'habitation); le risque d'un contact électrique demeure même si la commande de la température ont été régées sur la position
2. Avant de rendre le réfrigerateur use, il fautmettre hors d'usage la serrure pour éviter que les enfants, en jouant, puisent rester enfermés dans l'appareil.
3. En cas de panne, avant de téléphoner au service Avres-Vente, nous conseillons de vérifier grâce au chapitre "Que faire?" que I'inconveniient puisse etre facilement elimine. Ne tentez pas de réparer la panne en essayant d'acceder aux composants internes.
4. Si le cable d'alimentation de cet apparéil est abîné, seul notre Service ÀpRES VENTE peut le changer à l'aide d'outils spéciaux.
5. Ne pas utiliser d'appareils électriques à l'intérieur du compartment de conservation des alimentés s'ils n'appartiennent pas aux catégories recommendées par le fabricant.
6. Avant d'envoyer votre apparéil hors d'usage à la déchetterie, veillez à le rendre sur car sa mousse isolante contient du gaz cyclopentane et son circuit réfrigerant peut containir du gaz R600a (isobutane).

Pour cette opération, adressez-vous à votre revendeur ou au Service local prévu à cet effet.

Installation

Pour garantir le bon fonctionnement de votre apparéil tout en réduisant sa consommation d'électricité, il faut qu'il soit installé correctement.

L'airation

Le compresseur et le condenseur produit de la chaleur et exigent par conséquent une bonne aération. Les pièces mal ventilées sont par conséquent déconseillées. L'appareil doit donc être installé dans une piece munie d'une ouverture (fenêtre ou porte-fenêtre) qui permette de renouveler l'air et qui ne soit pas trop humide.

Attention, lors de son installation, à ne pas boucher les grilles d'aération de l'appareil.

Loin de toute source de chaleur

Evitez d'installer votre apparéil dans un endroit exposé à la lumière directe du soleil ou pres d'une cusinière électrique ou autre.

Raccordement électrique et mise à la terre

Avant de procéder à tout raccordement électrique, contrôle si le voltage indiqué sur la plaquette des caractéristiques, place en bas à gauche à côté du bac à legumes,

correspond bien à celui de votre installation et contrôle si la prise est dotée d'une mise à la terre conforme, comme prescrit par la loi 46/90 sur la sécurité des installations. S'il n'y a pas de mise à la terre, le Fabricant decline toute responsabilité. N'utilise ni prises multiples ni adaptateurs.

Installez l'appareil de manière à ce que la prise à laquelle il est connecté soit parfaitement accessible.

La puissance est insuffisante?

La prise électrique doit être en mesure de supporter la charge maximum de puissance de l'appareil, indiquée sur la plaquette des caractéristiques place en bas à gauche à côté du bac à legumes.

Avant de le raccarder électriquement

Après le transport, pour que vous appareil fonctionné bien, placez-le à la verticale et attendez au moins 3 heures avant de le brancher à la prise.

Vu de après

Commande pour régler la température

Cette commande permet de regler la température interieure du réfrigerateur sur différentes positions:

Le réfrigerateur est éteint;

1 Le froid est au minimum;
5 Le froid est au maximum

Vous pouvez regler la commande de la position 1 à la position 5 selon votre besoin.

Vouspouvez en outre interrompree le fonctionnement du réfrigerateur en plaçant la commande sur la position

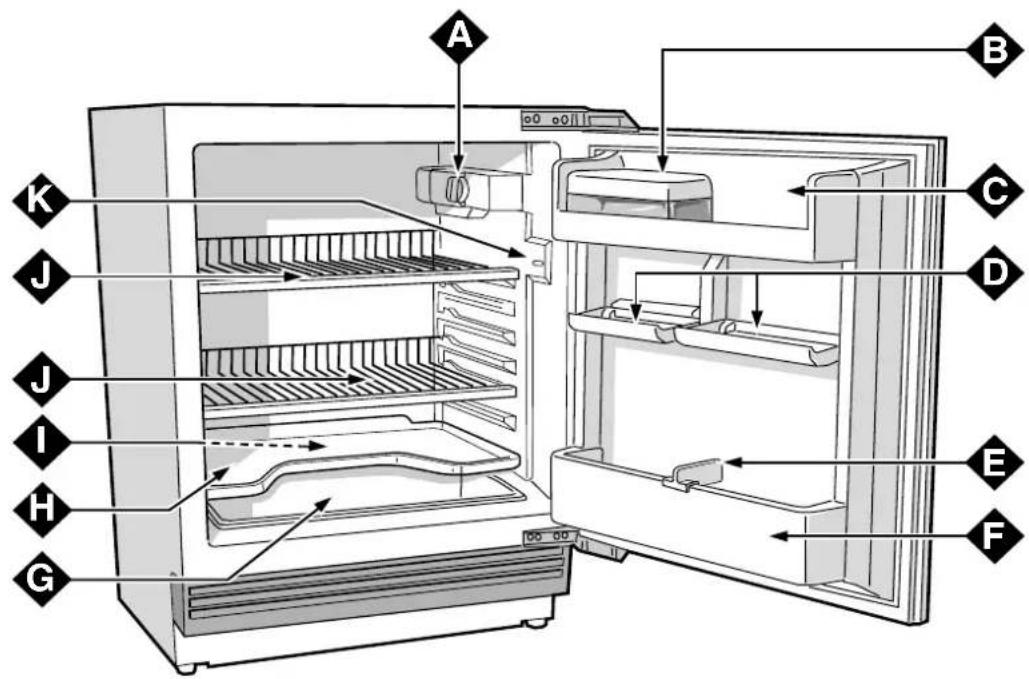

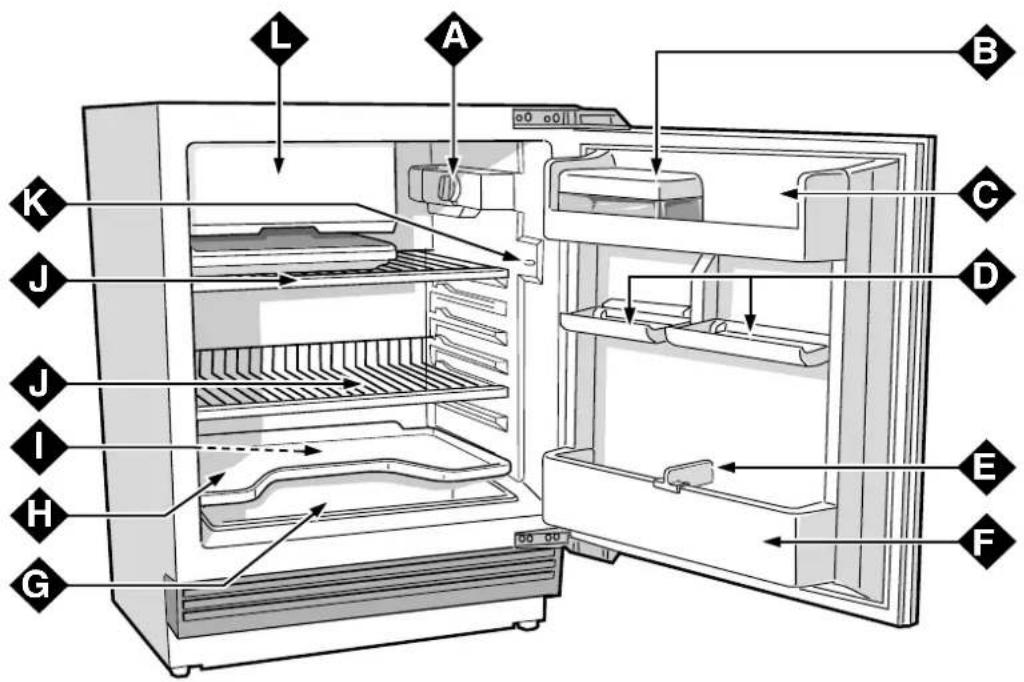

Boite à beurre avec couvercle

Balconnet avec porte-oeufs

Séparateur coulissant pour bouteilles

Balconnet pour bouteilles

Plateau amovable cache-bac à légumes

Convoyeur eau de dégivrage

Clayettes coulissantes et réglables en hauteur

Touché éclairage interieur

Evaporateur horizontal pour la production de la glace

Mise en service du réfrigérateur

ATTENTION

Après le transport et avant de brancher l'appareil, il est conseillé d'attendre environ 3 heures pour obtenir un fonctionnement optimal.

Pour obtenir un fonctionnement optimal et économique, souvenez-vous de placer la commande du thermostat sur la position de température moyenne.

Avant de placer les denrées dans le réfrigerateur, nettoyez

l'intérieur de l'appareil avec de l'eau tiède et du bicarbonate.

Après avoir branché la fiche à la prise de courant, contrôle si la lampe est bien allumée, puis tournez la commande "A" jusqu'à la position "3"; au bout de quelques heures, vous pourrez ranger vos alimentés frais dans le réfrigerateur.

Remplir d'eau les bacs à glaçons et les disposer à l'intérieur du compartment "K".

Guide pour la conservation

Guide au rangement et à la conservation des alimentés dans le réfrigérateur

Aliments	Durée de conservation	Rangement à l'intérieur de réfrigérateur
Vande et poisson vidé (mettre sous sachets ou envelopper dans des feuilles plastique	2 ou 3 jours	Au-dessus du bac à légumes (zone la plus froide du réfrigérateur)
Fromages frais 3 ou 4 jours		Au-dessus du bac à légumes (zone la plus froide du réfrigérateur)
Oeufs 1 mois		Dans le casier correspondant de la contre-porte
Beurre et margarine Dans le balconnet de la contre-porte
Aliments cuits ou précuisés (enfermer dans des recipientétanches et introduire après refroidissement)	3 ou 4 jours Sur une clayette quelconque
Charcuterie crue, pain de mie, pâtes fraîches, crème, flans, chocolats, gâteaux à la crème, lard, gâteaux secs, tomates	3 ou 4 jours Sur une clayette quelconque
Bouteilles, lait, boisson, yaourt		Dans le balconnet correspondant de la contre-porte
Fruits et légumes Dans le bac à légumes

Ce qu'il ne faut pasmettre dans le réfrigérateur

L'ail (il transmet les odeurs), les oignons et les poireaux Les bananes (elles noircissant)

Les agrumes (il vaut moins les conserver au frais sur le balcon)

Les pommes de terre et les tubercules (un endroit sec et obscur est préféable)

• A l'intérieur du réfrigerateur l'air circule de façon naturelle et c'est l'air froid qui tend à descendre car il est plus lourd. C'est pour cette raison que le poisson et la viande doivent être placés au-dessus du recipient pour legumes.
• Suivez attentivement nos conseils en ce qui concerne la durée maximum de la conservation: n'importe quel aliment, même s'il est très frais, ne reste pas longtemps intact.
• Contrairement à ce que l'on croit, les alimentés cuits ne se conservent pas plus longtemps que les alimentés crus.
• N' introduizez pas de liquides dans des recipients sans couvercle, ils provoqueraient une augmentation de l'humidité à l'intérieur du réfrigerateur et par conséquent la formation de givre.

Conseils pour faire des économie

- Il faut bien installer l'appareil.

C'est-à-dire loin des sources de chaleur et loin de la lumière directe du soleil, dans une piece bien aérée.

- Le froid qu'il convient.

Réglez la commande pour la température du réfrigerateur sur une position moyenne. Une température trop froide, tout en consommant trop, ne sert ni à améliorer ni à prolonger la durée de conservation des alimentés. Au contraire, dans le réfrigerateur, elle ne peut qu'abimer les légumes, la charcuterie et les fromages.

- Ne le remplissez pas trop.

Pour bien conserver les alimentes, le froid doit circuler librement à l'intérieur du réfrigerateur. Si vous le replisssez trop, le compresseur fonctionnera continuèlement et empêchera la circulation de l'air.

- La portefermée

Ouvrez le moins possible votre réfrigerateur car chaque fois que vous le faites, une grande partie de l'air froid s'échappe. Le moteur, pour rétablit la juste température, doit travailler longtemps en consommant beaucoup d'énergie.

- Attention aux joints d'étanchéité

Ils doivent être propres et élastiques de façon à ce qu'ils adhérent parfaitement à la porte et empêchent le froid devoir.

- Evitez les aliments chauds

Si l'on introduit une casserole chaude dans le réfrigerateur, la température augmente immédiatement de plusieurs dégrès. Il faut donc la baisser refroidir à température ambiente avant de la ranger dans le réfrigerateur.

Un bon entretien

Avant de procéder à toute opération de nettoyage, débranchez l'appareil du réseau d'alimentation (en débranchant la fiche ou l'interrupteur général de l'habitation)

Dégivrage

ATTENTION: ne pas endommager le circuit réfrigerant. Attention: n'utilisez ni disposits mécaniques ni outils pour accélérer l'opération de dégivrage, en dehors de ceux conseillés par le fabricant. Comment dégivrer le compartment réfrigérateur.

Modèles sans compartment pour la production de glace. Le dégivrage de l'évaporateur a lieu automatiquement durant le fonctionnement; l'eau de dégivrage est recueillie par la bonde et s'évapore automatiquement à l'extérieur. Nous conseillons de procéder au nettoyage de la bonde de dégivrage de façon périodique (voir fig. 1) afin d'éviter que l'eau ne se repande sur le fond du réfrigérateur au lieu de s'écouler à l'extérieur.

Modèle avec compartmentement pour la production de glace.

Il est conseilé d'enlever de temps en temps le givre qui recouvre l'évaporateur.

Pendant cette opération faire attention à ne pas employerer d'objets metalliques pointus qui peuvent percer le circuit réfrigerant et par conséquent rendre l'appareil irréparable.

Cette opération est nécessaire pour garantir un bon rendement du réfrigerateur et éviter une inutile consommation d'électricité.

Pour obtenir le dégivrage complét de l'évaporateur, tournier le bouton du thermostat jusqu'à ce que le symbole (fig. 2) soit positionné en face du repère.

L'eau du dégivrage se dépose dans le recipient approprié qu'il faut ensuite essuyer avant de le remettre à sa place. Pour remettre en marche l'appareil, ramener le bouton du thermostat en position de fonctionnement.

Fig. 1

Fig. 2

Nettoyage et entretien particuliers

• Les matériaux avec lesquels vous approuil a eté fabriquésont hygieniques et ne transmettent aucune odeur. Mais pour conserver cette qualite il faut que les alimentes soient bien protégés pour éviter les taches et les mauvaises odeurs.
• Eau et bicarbonate de soude seulement. Pour nettoyer votre apparéil à l'intérieur et à l'extérieur, utilisez une éponge avec de l'eau tiède et du bicarbonate de soude qui est aussi un excellent désinfectant. Vous pouvez eventuèlement le replacer par un savon neutre, savon de Marseille par exemple.
• Ce qu'il ne faut pas utiliser: les poudres abrasives, l'ammoniaque, I'Eau-de-Javel et les solvants.

• Toutes les pieces amovibles peuvent etre lavées dans de I'eau chaude et du savon ou avec du liquide vaisselle. Avant d'être a nouveau rangedes dans I'appareil, il faut soigneusement les essuyer.

• L'appareil n'est pas utilisé pendant une longue période. Dans ce cas, par exemple en été, si vous decide d'arrêter votre réfrigerateur, il faut nettoyer l'intérieur et laisser la porte ouverte pour éviter la formation de mauvaises odeurs ou de moisissures.

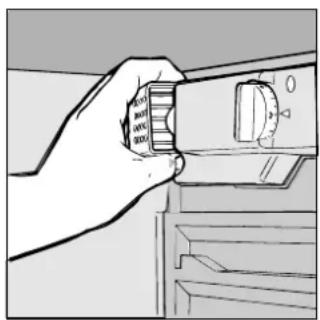

• Comment changer l'ampoule à l'intérieur. La lampe pour l'éclairage interieur est située dans la partie postérieure du boitier du thermostat. Pour la replacer, dévisser la lampe usagée et la replacer par une nouvelle lampe de puissance non supérieure à 15 W en procédant comme illustré à la fig. 3.

Avant de proceder à cette opération, il faut débrancher l'appareil du réseau électrique (en se servant de l'interrupteur général de l'appointement ou en étant la fiche de l'appareil de la prise de courant).

Fig. 3

Quelques problèmes: que faire?

L'appareil ne fonctionne pas

Vérifiez que:

• L'interrupteur général de l'appointement ne soit pas débranché.

Le réfrigerateur a un rendement insuffisant

Vérifiez que:

• La porte soit bien fermée et que les joints d'étanchéité ne soient pas abîmes.
• La porte soit le moins souvent ouverte.
• Le bouton de réglage de la température soit dans la position correcte.
• Le réfrigerateur ne soit pas trop rempli.

Dans le réfrigerateur les alimentés sont trop gelés

Vérifiez que:

• Le bouton de réglage de la température soit dans la position correcte.
• Les alimentés ne touchent pas à la paroi postérieure qui est la plus froide.

Le moteur marche continuellesmet

Vérifiez que:

• La porte soit bien fermée ou bien qu'elle ne soit pas continuellement ouverte.
• La température extérieure ne soit pas trop élevé.

L'appareil est trop bruyant

Vérifiez que:

• Le réfrigerateur soit installé sur une surface plane.
• Le réfrigerateur ne soit pas installé entre des meubles ou des objets qui vibrent ou qui sont bruyants.
• Il ne s'agisse pas du gaz interieur qui produit un léger bruit quand le compresseur s'arrête (ce qui est normal).

Il y a de l'eau au fond du réfrigerateur

Vérifiez que:

• L'orifice d'évacuation de l'eau de dégivrage ne soit pas bouché.

Si, malgré tous ces contrôle, l'appareil ne fonctionne toujours pas et l'inconvenient persiste, faites appel au service après-vente le plus proche de chez vous en indiquant: le type de panne, le sigle du modele (Mod.) ainsi que les chiffres (S/N) indiqués sur la plaquette des caractéristiques située en bas, à gauche, à côté du bac à legumes (voir exemples dans les figures suivantes).

Ne faites jamais appel à des techniciens non agreés et refusez toujours des pieces détachées non originales.

Réfrigérateurs et congélateurs version sous-table

Istruction pour l'installation
