MANUALE UTENTE FR 158 B SMEG

① Frigo sottotavolo integrato 0 stelle 1

Istruzioni per l'installazione e l'uso

Per garantire l'efficienza e la sicurezza di quello elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati
• richiedete sempre l'utilizzo di parti di ricambio originali

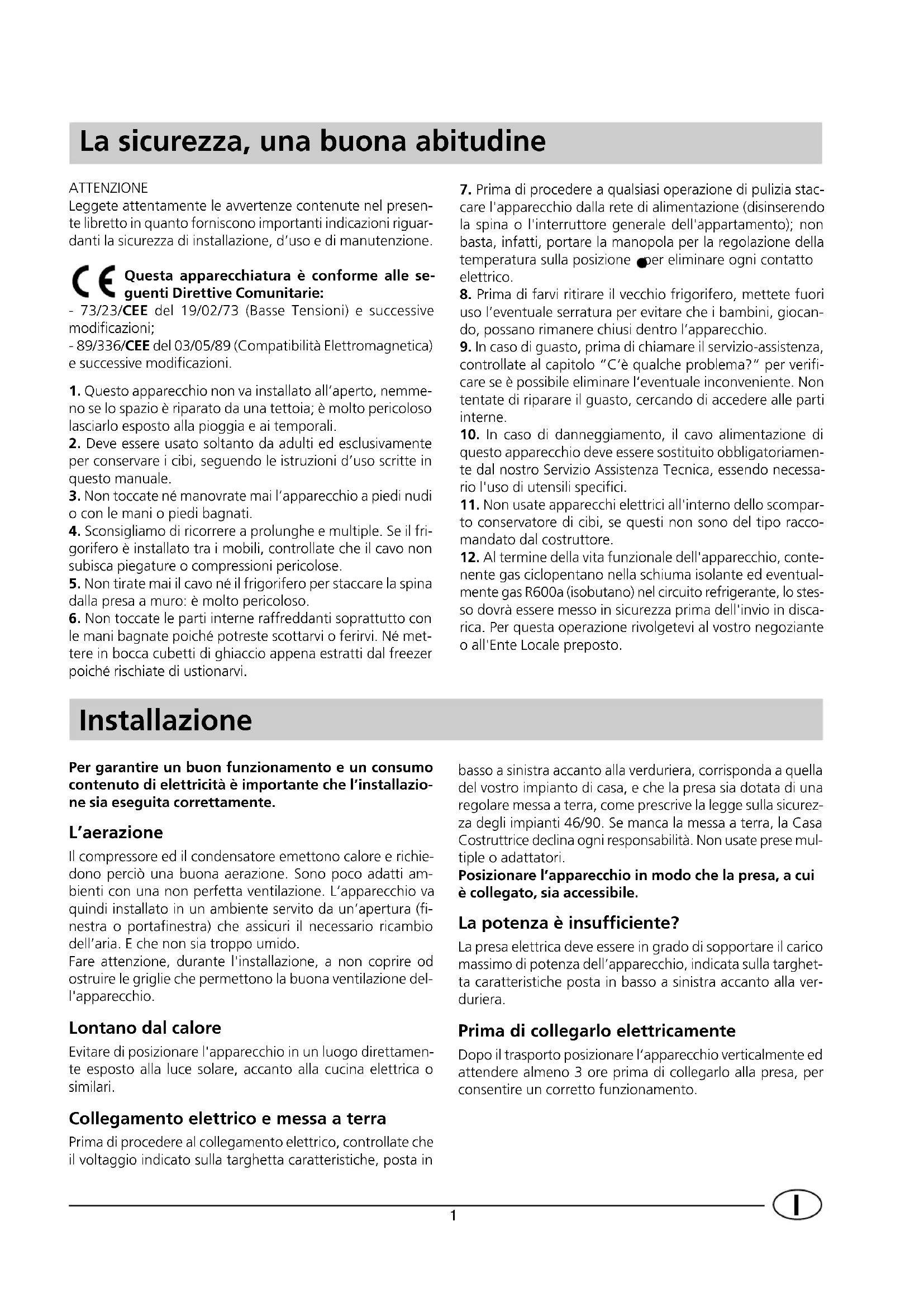

La sicurezza, una buona abitudine

ATTENZIONE

Leggete attentamente le avvertenze continue nel presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installment, d'uso e di manutenzione.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Basse Tensioni) e successive modificazioni;
• 89/336/CEE del 03/05/89 (Compatible Elettromagnetica) e successive modificazioni.
• Questo apparecchio non va installato all'aperto, nemme- no se lo spazio è riparato da una tettoia; è molto pericoloso lasciarlo esesto alla pioggia e ai temporali.
• Deve essere usato soltanto da adulti ed esclusivamente per conservare i cibi, seguendo le istruzioni d'uso scritte in questo manuale.
• Non toccate né manovrate mai l'apparecchio a piedi nudi o con le mani o piedi bagnati.
• Sconsigliamo di ricorrere a prolonghe e multiple. Se il frigorifero è installato tra i mobili, controllate che il cavo non subisce piegature o compressioni pericolose.
• Non tirate mai il cavo né il frigorifero per staccare la spina alla presa a muro: è molto pericoloso.

• Non toccate le parti interne raffreddanti soprattutto con le mani bagnate poiché potreste scottarvi o ferirvi. Né mettere in bosca cubetti di ghiaccio appena estratti dal freezer poiché rischiiate di ustionarvi.

• Prima di procedere a qualsiasi operazione di pulizia staccare l'apparecchio alla rete di alimentazione (disinserendo la spina o l'interruttore generale dell'appartamento); non basta, infatti, portare la manopola per la regolazione della temperatura sulla posizione per eliminare agli contatto elettrico.

• Prima di farvi ritirare il vecchio frigorifero, mettete fuori uso l'eventuale serratura per evitare che i bambini,IOCANO, possano rimanere chiusi dentro l'appareccchio.
• In caso di guasto, prima di chiamare il servizio-assistenza, controllate al capitolo "C'è quale problema?" per verificare se è possibile eliminare l'eventuale inconveniente. Nontentate di riparare il guasto, cercando di accederere alle parti interne.
• In caso di danneggiamento, il cavo alimentazione di questo appearecchio deve essere sostituito obbligatoriamente dal nostro Servizio Assistenza Tecnica,essoando necessario l'uso di utensili specifici.
• Non usate apparecchi elettrici all'interno dello scomparto conservatore di cibi, se quosti non sono del tipo raccommando dal costruttore.
• Al termine della vita funzionale dell'apparecchio, contente gas ciclopentano nella schiuma isolante ed eventualmente gas R600a (isobutano) nel circuito refrigerante, lo stesso dovrà essereMESSO in sicurezza prima dell'invio in discarica. Per esta operazione rivolgetevi al vosto negotiante o all'Ente Locale preposto.

Installazione

Per garantire un buon funzionamento e un consumo contentuto di elettricità è importante che l'installazione sia eseguita correttamente.

L' aerazione

Il compressore ed il condensatore emettono calore e richiedono perché una buona aerazione. Sono peu adatti ambienti con una non perfetta ventilazione. L'apparecchio va quindi installato in un ambiente servito da un'apertura (finestrata o portafinestra) che assicuri il necessario ricambio dell'aria. E che non sia troppo umido.

Fare attenzione, durante l'installazione, a non copire od ostruire le griglie che permettono la Buona ventilazione del l'apparecchio.

Lontano dal calorie

Evitare di posizionare l'apparecchio in un luogo direttamente esesto alla luce solare, accanto alla cucina elettrica o similari.

Collegamento elettrico e messa a terra

Prima di procedere al collegamento elettrico, controllate che il voltaggio individato sulla targhetto caratteristiche, posta in

basso a sinistra accanto alla verduriera, corrisponda a quella del vostro impianto di casa, e che la presa sia dotata di una regolare messa a terra, come prescire la legge sulla sicurezza degli impianti 46/90. Se manca la messa a terra, la Casa Costruttrice declina agli responsabilità. Non usate prese multiple o adattatori.

Posizione l'apparecchio in modo che la presa, a cui è collegato, sia accessibile.

La potenza è insufficiente?

La presa elettrica deve essere in grado di sostortare il carico massimo di potenza dell'apparecchio,indicata sulla targhetta caratteristiche posta in basso a sinistra accanto alla verduriera.

Prima di collegarlo elettricamente

Dopo il trasporto posizionare l'apparecchio verticalmente ed attendere almeno 3 ore prima di collegarlo alla presa, per consentire un corretto funzionamento.

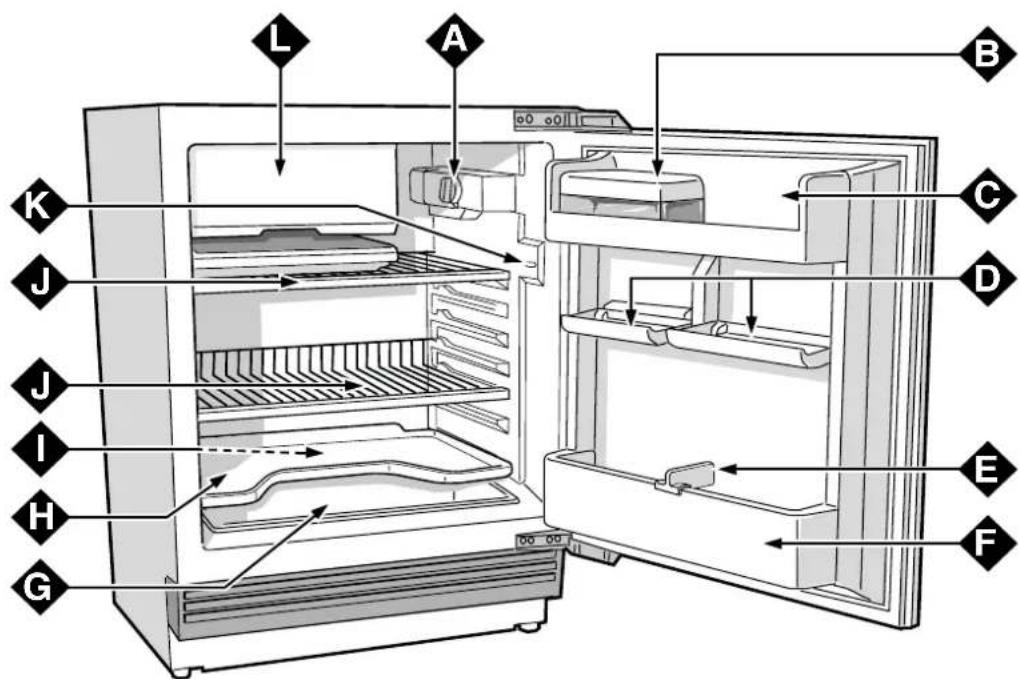

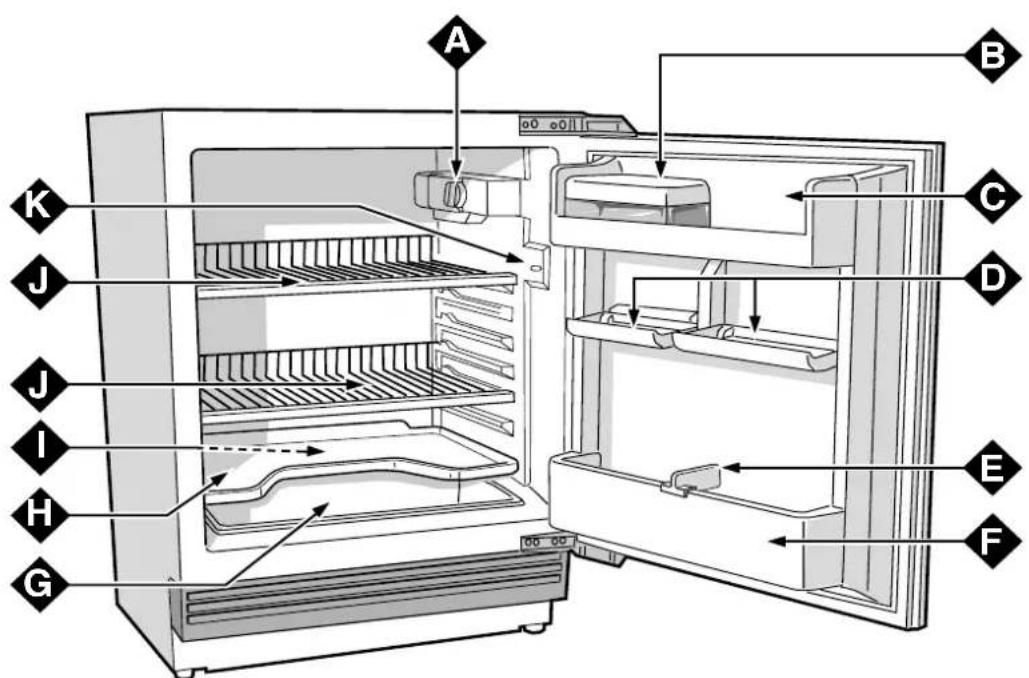

Visto da vicino

Manopola per la regolazione della temperatura

Questa manopola consente di regolare la temperatura interna del frigorifero su diverse posizioni:

• il frigo è spento;

1 freddo al minimo;
5 freddo al massimo

Potete regolare la manopola alla posizione 1 alla posizione 5, secondo le necessità. Ricordate, inoltre, che potete interrompere il funzionamento del frigorifero, portando la manopola sulla posizione

Scatola burro con coperchio

Balconcino con portauova

Balconcini ribaltabili portaoggetti

Separatore per bottiglie scorrevole

Balconcino per bottiglie

Vano per la frutta e la verdura

Vassoio copriverduriera estrabile

Convogliatore acqua di sbrinamento

Ripiani estraibili e regolabili in altezza

Pulsante luce interna

Evaporatore orizzontale per produzione ghiaccio

Come avviare il frigorifero

ATTENZIONE

Dopo il trasporto, posizionare l'apparecchio verticalmente ed attendere circa 3 ore prima di collegarlo alla presa di corrente per favorire un buon funzionamento.

Per un funzionamento ottimale ed economico ricordatevi di porre la manopola per la regolazione della temperatura sulla posizione di temperatura media.

Prima diMETTEREGli alimenti nel frigorifero pulite bene I'interno con acqua tiepida e bicarbonato.

Dopo ave collegato la spina alla presa di corrente accertarvi che la lampada di illuminazione sia accesa quindi ruotare la manopola per la regolazione della temperatura "A" sulla posizione "3" e dopo quale ora potrete insere i cibi freschi nel frigorifero.

Riempite di acqua le bacinelle per la produzione del ghiaccio e disponhe all'interno dello scomparto "K".

Comeutilizzarloal meglio

Guida alla sistematiche e conservazione dei cibi nel reparto frigorifero

Cibo	Tempo di conservazione	Disposizione nel frigo
Carne e pesce pulito (avolgere in sacchetti o fogli di plastica)	2 o 3 giorni	Sopra la verduriera (zona più fredda)
Formaggi freschi 3 o 4 giorni		Sopra la verduriera (zona più fredda)
Uova 1 mese Nell'apposto contentitore della controporta
Burro e margarine Nel balconino della controporta
Cibi cotti (chiudere in recipienti ermetici ed introdurrebero il raffreddamento)	3 o 4 giorni Su qualsiasi ripiano
Salumi crudi, pane in cassetta, cioccolata, pasticcini alla crema, pomodori, ecc.	3 o 4 giorni Su qualsiasi ripiano
Bottiglie, latte, bibite, yogurt Negli apposti balconini della controporta
Frutta e verdura Nella verduriera

Cosa non va in frigorifero

L'aglio (trasmette gli odori), la cipolla e i porri.

Le banane (anneriscono)

Gli agrumi (meglio al fresco, sul baccone).

Patate e tuberi (solo buio e niente umidità).

• All'interno del frigorifero l'aria circola in modo naturale e quella più fredda tende a scendere perché è più pesante. Ecco perché carne e formaggi devono essere più sopra la verduriera.
• Seguite attentamente i nostri consigli sulla durata massima della conservazione: qualsiasi cibo,anche il più fresco, non rimane intatto molto a lungo.
• Contrariamente a quanto si crede, i cibi cotti non si mantengono più a lungo di quelli crudi.
• Non inserite i liquidi in recipienti scoperti perché provoche-rebbero l'augimento di umidità all'interno del frigorifero e di consegenza la formazione di brina.

Consigli per risparmiare

- Istallatelo bene

Ecisionlontano da fonti di calore,da la luce diretta del sole e in locale ben aerato.

- Il freddo giusto

Regolate la manopola per la regolazione della temperatura del frigorifero su una posizione media. Il troppo freddo, oletre a consumare molto, non migliorara né allunga la conservazione degli alimenti, Anzi, nel frigorifero, più rovinare la verdura, i salami e i formaggi.

- Non riempitelo troppo

Per conservare bene i cibi il freddo deve circolare liberamente all'interno del frigorifero. Riempirlo troppo significa impedire esta circolazione facendo lavorare di continuo il compressore.

-Aporta chiusa

Aprite il vosto frigorifero il meno possibile perché agli volta che lo fate va via gran parte dell'aria fredda. Per ristabilire la temperatura il motore deve lavorare a lungo consumando molta energia.

- Occhio alla guarnizione

Mantenetela elastica e pulite in modo che aderiscano bene alla porta; solo casi non lasceranno uscire nemmeno un po' di freddo.

- Niente cibi caldi

Una pentola calda messa nel frigorifero alza immediatamente la temperatura di diversi gradi, lasciatela raffreddare a temperatura ambiente prima di introdurla nel frigorifero.

Come tenerlo in forma

Prima di procedere a qualsi operazione di pulizia staccare l'apparecchio alla rete di alimentazione (disinserendo la spina o l'interruttore generale dell'apartamento).

Sbrinamento

ATTENZIONE: non danneggiare il circuito refrigerante. Fare attenzione a non usare dispositivi meccanici o altri utensili per accelerare il processo di sbrinamento,或者其他 quelli ragcomandi dal costruttore.

Modelli sulla scomparto per produzione ghiaccio.

Lo sbrinamento dell'evaporatore avviene automaticamente durante il funzionamento; I'acqua di sbrinamento viene raccoltatramite il convogliatore ed evapora automaticamente all'esterno.

Ai raccomanda di pulire periodicamente il foro di scarico dell'acqua di sbrinamento (vedi fig. 1) per evitare che la stessa vada a raccogliersi sul fondo del frigorifero anziché defluire all'esterno.

Modelli con scomparto per produzione ghiaccio.

È opportuno, di tanto in tanto, togliere la brina che ricopre l'evaporatore. Attenzione a non usare oggetti metallici appuntiti che potrebbero provocare forature alla piastra refrigerante con consequences irreparabili per l'apparecchio. Tale operazione è necessaria per garantire il buon rendimento del frigorifero ed evitare un inutile maggior consumo di energia elettrica.

Per ottener il completo sbrinamento dell'evaporatore, ruotare la manopola termostato fino a portare il symbolo corrispondenza dell'indice (Fig. 2). L'acqua di sbrinamento viene raccolta nell'apposto recipienthe. Asciugare, quindi, tale recipiente e riporlo nella sua sede.

Per rimettere in funzione l'apparecchio riportare la manopola termostato nella posizione di funzionamento.

Fig. 1

Fig. 2

Pulizia e manutenzioni particulari

I materiali con i quali è stato fabbricato il vosto apparecchio sono igienici e non trasmettono odori ma per mantene rqueste qualità è necessario che i cibi vengano sempre protetti e ben chiusi, per evitare macchie difficoltà rimovibili o la creazione di cattivi odori.

• Solo acqua e bicarbonato. Per pulire sia l'internalo che l'esterno usate una spugnetta con acqua tiepida e bicarbonato di sodio che, tra l'alto, èanche un buon disinfettante.
  Se non l'avete in casa potete impiegare del sapone neutro (quello di Marsiglia ad esempio).
• Cosa non usare. Mai abrasivi, mai candeggina, mai ammoniaca. Probitissimi i solventi e altri prodotti simili.
• Tutto ciò che si puòtogliere, mettetelo a bagno in acqua calda con sapone o detersivo per i piatti. Prima di rimetterli aosto, ascugateli bene.
• Quando sta fermo a lungo. Durante il periodo estivo, se decidete di fermare il frigorifero, bisogna pulire l'interno e

lasciare le porte aperte, altrimenti si formeranno cattivi odori e muffle.

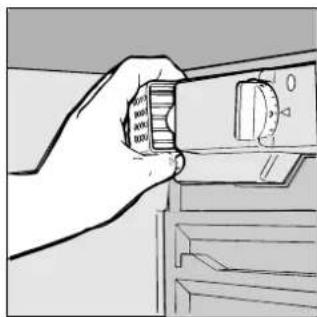

• Come sostituire la lampadina interna.

Nella parte posteriore della scatola termostato è posta la lampada di illuminazione interna. In caso di sostituzione disinserire l'apparecchio alla presa di corrente, svitare la lampada avariata e sostituirla con un'altra di potenza non superiore a 15 W. operando come illustrato in figura 3.

Fig. 3

C'é qualche problema?

Il frigorifero non funziona.

Avete controllato se:

• l'interruttore generale dell'appartamento è disinserito.

Il frigorifero raffredda poco.

Avete controllato se:

• la porta non chiude bene o la guarnizione è rovinata;
• la porta viene aperta molto spesso;
• la manopola di regolazione della temperatura non è in posizione corretta;
• il frigorifero è stato riempitoecessivamente.

Nel frigorifero gli alimenti si gelano troppo.

Avete controllato se:

• la manopola di regolazione della temperatura non è in posizione corretta;
• gli alimenti sono a contatto con la parte posteriore, la più fredda.

Il motore funziona di continuo.

Avete controllato se:

• la porta non è ben chiusa o è stata aperta di continuo;
• la temperatura esterna è molto alta.

L'apparecchio emette troppo rumore.

Avete controllato se:

• Il frigorifero non è posto ben in piano:
• è stato installato tra mobili o oggetti che vibrano ed emettono rumori;
• il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo (non è un difetto).

Sul fondo del frigorifero c'é dell'acqua

Avete controllato se:

• Il foro dello scarico dell'acqua di sbrinamento è otturato

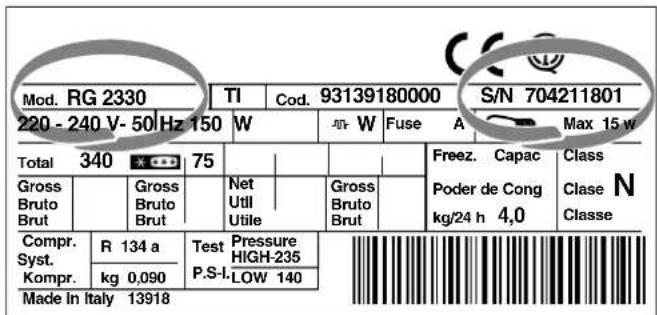

Se, nonostante tutti i controllingi, l'apparecchio non funziona e l'inconveniente da voi rilevato continua ad esserci, chiamate il Centro di Assistenza più vicino, comunicando queste informazioni: il tipo di guasto, la sigla del modello (Mod.) e i relativi numeri (S/N) scritti sulla targhetta delle caratteristiche posta in basso a sinistra, accanto alla verduriera (vedi esemi nelle figure seguenti).

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Frigo e congelatori sottotavolo

Istruzioni per l'installazione
