Caractéristiques techniques	Récepteur satellite Denson DS300HD, compatible avec les normes DVB-S2, résolution HD 1080p, connectivité HDMI, USB et AV.
Utilisation	Installation facile avec un guide d'utilisation, prise en charge des chaînes en clair et des chaînes cryptées avec un module CAM compatible.
Maintenance et réparation	Vérifiez régulièrement les mises à jour du firmware, nettoyage des ports et de l'extérieur de l'appareil pour éviter la surchauffe.
Sécurité	Évitez d'exposer l'appareil à l'humidité et à la chaleur excessive, débranchez-le lors d'orages pour prévenir les surtensions.
Informations générales	Garantie de 2 ans, support technique disponible, dimensions compactes pour un rangement facile.

FOIRE AUX QUESTIONS - DS300HD Denson

Comment installer le Denson DS300HD ?

Pour installer le Denson DS300HD, connectez le récepteur à votre téléviseur via un câble HDMI. Branchez ensuite l'antenne satellite au port LNB du récepteur, puis connectez l'alimentation. Suivez les instructions à l'écran pour finaliser l'installation.

Pourquoi le récepteur ne capte-t-il pas les chaînes ?

Assurez-vous que l'antenne satellite est correctement orientée vers le satellite approprié. Vérifiez également les connexions des câbles et assurez-vous que le récepteur est alimenté et configuré correctement.

Comment mettre à jour le logiciel du Denson DS300HD ?

Pour mettre à jour le logiciel, allez dans le menu 'Paramètres', sélectionnez 'Mise à jour du système' et suivez les instructions pour télécharger et installer la dernière version du logiciel.

Que faire si le récepteur affiche un message d'erreur ?

Vérifiez le code d'erreur affiché et consultez le manuel d'utilisateur pour des solutions spécifiques. Si le problème persiste, essayez de redémarrer le récepteur ou de réinitialiser les paramètres d'usine.

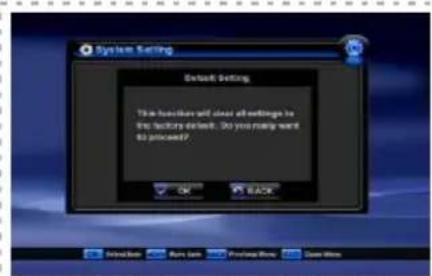

Comment réinitialiser le Denson DS300HD aux paramètres d'usine ?

Pour réinitialiser le récepteur, allez dans le menu 'Paramètres', sélectionnez 'Réinitialiser' ou 'Restaurer les paramètres d'usine', puis confirmez votre choix. Notez que cela effacera toutes vos configurations personnalisées.

Le récepteur ne s'allume pas, que faire ?

Vérifiez si le câble d'alimentation est correctement branché et si la prise fonctionne. Essayez de brancher le récepteur sur une autre prise. Si le problème persiste, il se peut que le récepteur soit défectueux.

Comment changer la langue de l'interface ?

Accédez au menu 'Paramètres', puis sélectionnez 'Langue'. Choisissez la langue souhaitée dans la liste et confirmez votre sélection pour appliquer les changements.

Puis-je enregistrer des programmes avec le Denson DS300HD ?

Oui, le Denson DS300HD permet d'enregistrer des programmes. Vous aurez besoin d'un disque dur externe ou d'une clé USB compatible pour stocker les enregistrements.

Comment accéder aux chaînes payantes ?

Pour accéder aux chaînes payantes, assurez-vous que votre abonnement est actif et que le récepteur est correctement configuré avec les informations de votre fournisseur de services. Suivez les instructions fournies par votre opérateur.

MODE D'EMPLOI DS300HD Denson

Batteries (AAA Type) : 2

HDMI Cable: 1

SCART Cable: 1

2-1 Front Panel

1 Display
2 Power ()

Power on & off

CH. ▲,

Channel up & down.

④ VOL. ▲,

Volume up & down.

5 Menu

Used to display the main menu.

⑥ OK

Toutes les instructions de sécurité et d'emploi doit être lues avant de faire fonctionner ce produit. Les instructions de sécurité et d'emploi doivent être conservées pour pouvoir vous y reférer ultérieurement.

Tous les avertissements présents sur le produit et dans les instructions d'emploi doivent être respectés.

Toutes les instructions d'emploi et de fonctionnement doivent'être suivies.

Débranche ce produit de la prise secteur avant tout nettoyage.

-N'utilisez pas de nettoyants liquides ou en bomber. Utilisez un chiffon humide pour le nettoyage et placez le récepteur dans un environnement bien aéré et sans chaleur excessive.
-N'utilisez pas d'accessoires non commandés par le fabricant du produit car ils pourraient être sources de dangers.
-N'utilisez pas ce produit avec de l'eau à proximite, par exemple près d'une baignoire, d'un lavabo, d'un évier ou d'une cuve de lessivage, dans un sous-sol humide, ou près d'une piscine ou équivalent.
-Ne placez pas ce produit sur un chariot, stand, trépied, fixation ou table instable. Le produit peut tomber, causant des blessures sérieues à un enfant ou à un adulte, et se retrouver séverement endommagé.
-N'utilisez avec le produit qu'un chariot, stand, trépied, fixation ou table recommandé par le fabricant ou vendu avec le produit.
-Tout montage du produit doit se faire conformément aux instructions du fabricant et doit employer un accessoire de montage recommendé par le fabricant.
-Cet apparéil ne doit pas être exposé au ruissemblent ni aux éclaboussures et aucun objet contenant du liquide, tel qu'un vase, ne doit être place sur l'appareil.
-La fiche d'alimentation secteur sort de dispositif de déconnexion. Elle doit donc toujours rester accessible.

Déchets d'équipements électriques et électroniques (applicable en Union Européenne et dans les autres pays européens disposant de systèmes de tri sélectif)

Ce symbole sur le produit ou sur son emballage signifie que ce produit ne doit pas etre traité comme un déchet domestique ordinaire. Il doit au contraire etre rapporte au point de collecte prevu pour le recyclage des équipements electriques et electroniques. En veillant a ce que ce produit soit correctement eliminé, vous aiderez à eviter des conséquences potentiellement négatives sur l'environnement et sur la santé humaine qui pourrait sinon decouler d'une gestion inappropriée des déchets. Le recyclage des materiaux aidera à preserver les ressources naturelles. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter notre mairie, votre service de collecte des ordures ou le magasin dans lequel vous avez acheté le produit.

1. Introduction

1-1 Caracteristiques principales
1-2 Accessoires

2. Commandes et fonctions

2-1 Face avant
2-2 Face arrirée
2-3 Telecommande

3. Schéma de connexion du récepteur

3-1 Connexion de l'antenne
3-2 Connexion au téléviseur
3-3 Connexion à un système HiFi
3-4 Connexion à un système motorisé (DiSEqC 1.2 / USALS)

4. Guide des fonctions

4-1 Informations de chaine
4-2 Changement de chaine
4-3 Commande de volume
4-4 Listes des chaînes TV/Radio/Favorite
4-5 Guide des programmes (EPG)
4-6 Téletexte
4-7 Sous-titres
4-8 Sélection A/V

5. Menu principal

5-1 Installation
5-2 Reglages du système
5-3 Préférences de l'utilisateur

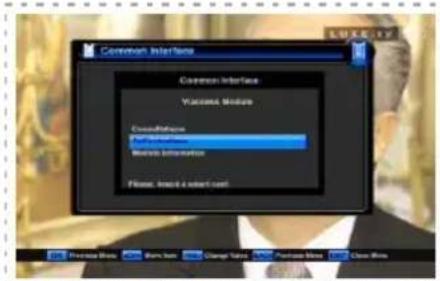

5-4 Interface commune ou Cl (modèle Cl uniquement)

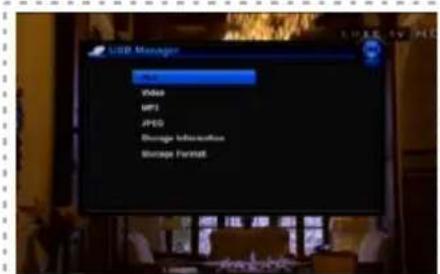

5-5 USB Manager

6. PVR Ready

6-1. Recommended Device
6-2. Recording function

7. Guide de dépannage

8. Caracteristiques techniques

1-1 Caracteristiques principales

64 satellites programmables / 6000 chains programmables

Bande IF 950~2150 MHz

2 emplacements d'interface commune ou CI (modèle CI uniquement)

Compatible DVB-S/DVB-S2 (EN 300307)

MPEG2 MP@HL, MPEG4 Part10/H.264

1 entrée LNB, renvoi IF pour un 2ème récepteur

Débit de symboles variable en entrée 1 45 MS/s

Recherche automatique simple du programme de satellite

Fonction d'incrustation d'image

Menu multilingue

Guide électronique des programmes (EPG)

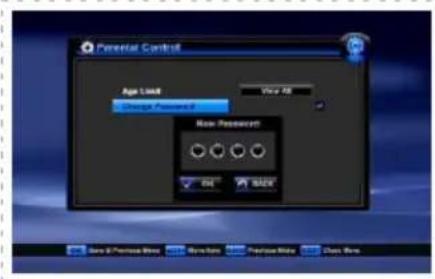

Sélection des 8 chaînes préférentes/Contrôle parental

Commutation automatique NTSC/PAL

Télétexte pris en charge par OSD et VBI

TéléchargeMENT USB / RS 232

Transfert de données : récepteur à récepteur et/ou PC à récepteur

Compatible DiSEqC version 1.2/1.3

USB 2.0 maitre

HDMI / HDCP (en option)

Résolution video 1080i, 720p, 576i, 576p, 480i, 480p

1-2 Accessoires

Mode d'emploi : 1

Télécommande:1

Piles (type AAA) : 2

HDMI Cable: 1

SCART Cable: 1

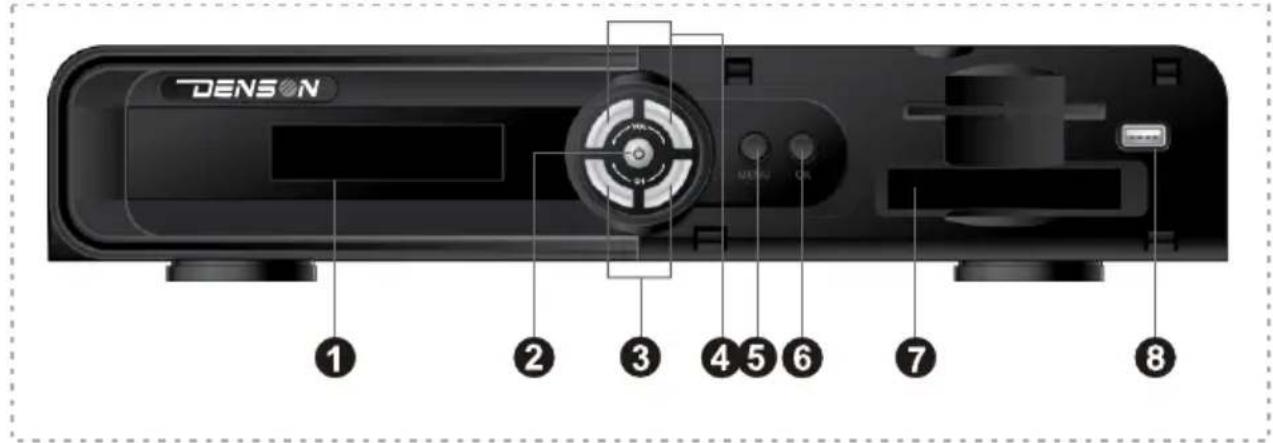

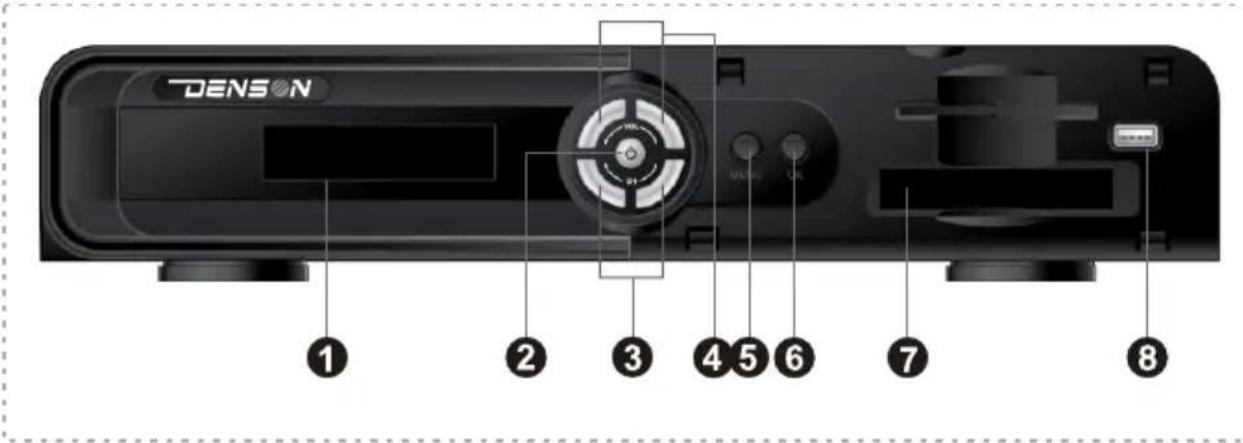

2-1 Face avant

① Afficheur
2 Puissance ()

Pourmettre en et hors service le mode de veille du recepteur.

CH. ▲,

Pour passer à la chaine précédente/suivante.

④ VOL. ▲,

Pour diminuier/augmenter le volume.

5 Menu

Used to display the main menu.

OK

2 emplacements d'interface commune ou CI pour module

(modèle CI uniquement)

USB Port

Prise d'entrée du signal diffusé par le satellite.

2 Renvoi (LOOP THROUGH) :

Prise de renvoi du signal diffusé par le satellite et reçu par l'entrée IF INPUT.

Destinée à la connexion d'un autre récepteur numérique.

3 Sorties audio (AUDIO L/R):

Prises de sortie audio stéreo pour le téléviseur ou le système audio (blanc/rouge).

4 Sortie video standard (SD OUT):

Prise de sortie video composite pour le téléviseur (jaune).

⑤ Sorties video haute définition (HD OUT) :

Prises de sortie video composantes pour le téléviseur (vert/bleu/rouge)

6 S/PDIF:

Prise de sortie numérique Dolby pour le système audio.

HDMI:

Prise de sortie audio et video pour téléviseur haute définition.

8 Prise péritel pour téléviseur (TV) :

Prise de sortie audio et video pour le téléviseur.

VCR (SCART) :

(1) (Puissance): allume et étant le récepteur.
(2) (Coupure audio): coupe et rétablit le son.
3 V.Format : change le format video.
4 Pause: met l'imag en pause mais l'audio reste actif.
EPG: affiche les informations de programme concernant la chaine selectionnée.
6 FAV: ouvre la fenetre de filtrage pour les chaînes favorites.
7 a/1: selectionne le mode TV ou le mode Radio.
8 Pavé numérique (0 9) :permet la seLECTION directe de la chaîne.
9 A-Z:sert au tri des chaînes.
10 MENU: affiche le menu principal
11 BACK: ramène au mode ou menu précédent.
12 EXIT:ramene au mode de visualisationquel que soit le menu actuel.
13 INFO : affiche les informations concernant la chaîne.
14 OK : sélection un programme, la ligne ou valeur de paramètre sur lignée, ou affiche la liste des chaînes de TV/radio pendant que vous regardez la TV ou écoutez la radio.
15 VOL. : déplace le surignage (curseur) ou réduit/augmente le volume.
16 CH.▲,▼ : déplace le surlignage (curseur) ou fait passer au numéro de chaine inférieur/supérieur.
17 FTA/CAS: ouvre la fenetre de filtrage pour chaînes en clair (FTA)/cryptées (CAS).
SAT: ouvre la fenetre de filtrage pour les satellites.
19 OPTION : displays Multifeed box.
20 A/V: affiche la configuration audio et video.
21 ±b+(+100),±b(-100) (boutons Page sup/inf)s : fait passer le surlignage (curseur) en page suivante ou fait monter ou redescendre de 100 chaînes d'un coup.
22 +, - : déplace le surignage (curseur), change les paramètres et augmente/réduit le volume
23 F1(SLEEP) : lance le mode de veille.
24 : affiche le télétexte disponible.
25 : affiche les sous-titres disponibles.
26 T.SHIFT: setup Time-Shift function On/Off
27 (Rewind) : Rewind video play speed to 2X4X8
28 (Play):playing files.
(Stop) : stop playing files.
(30) (Fast Forward): fast forward Play speed by 2X4X8
31 II(Pause) : pause playing file.
32 : jumps backward.
33 : jumps forward.
34 (Record): starts recording
35 (Bookmark) : Bookmark function under view mode Go to the bookmarked position.
36 : play slow backward playing file
37 | (Slow) : play slow forward playing file

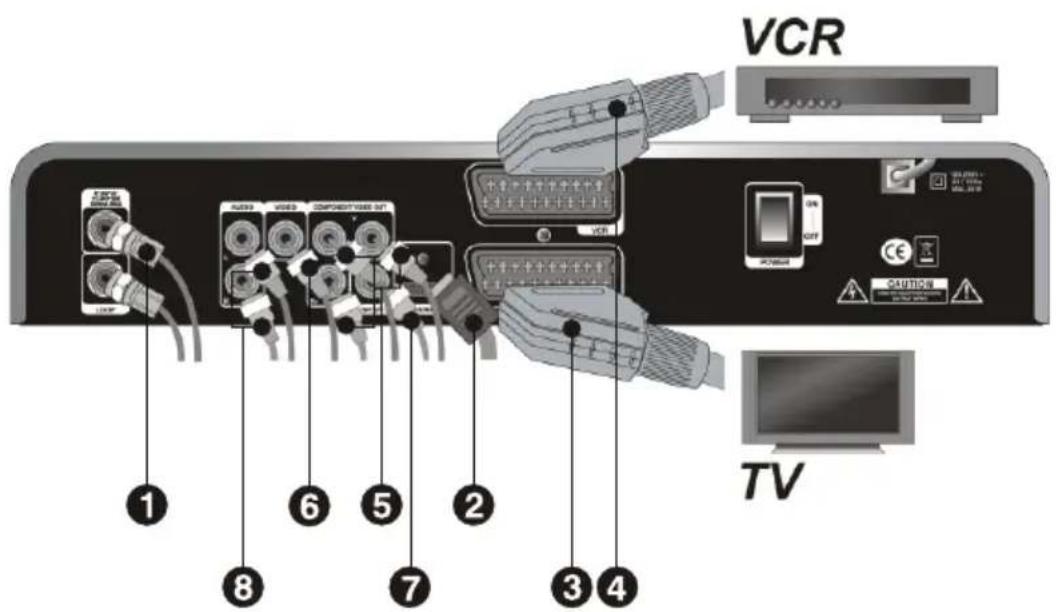

3. Schéma de connexion du récepteur

3-1 Connexion de l'antenne

1 Branchez le cable d'antenne au connecteur IF INPUT.

Si vous avez un autre récepteur numérique, branche- le au connecteur de renvoi LOOP THROUGH.

3-2 Connexion au téléviseur

HDMI: Branchez une extrémité du cable HDMI à la prise HDMI du récepteur numérique et l'autre extrémité à la prise correspondante du téléviseur.

Si vous avez un téléviseur haute definition, le HDMI donne les mêleurs résultats. De plus, vous n'avez pas à faire de connexions audio car le connecteur HDMI peut fournir de l'audio stéreo ou de l'audio numérique Dolby.

Péritel (TV): Branchez une extrémité du cable péritel à la prise TV du récepteur numérique, et l'autre extrémité à la prise correspondante du téléviseur.

Vous n'avez pas à faire de connexions audio, à moins que vous n'utilisiez un cable de conversion, de type péritel-vers-composantes, auquel cas vous devrez faire des connexions audio.

Connecteur composantes (YPbPr) :: Branchez une extrémité des cables RCA aux prises de couleur correspondantes (BLEUE, VERTE et ROUGE) sur le récepteur numérique, et l'autre extrémité aux prises de couleur correspondantes du télévisueur.

Vousdevezaussifairelesconnexionsaudio.

VIDEO: Branchez une extrémité du cable RCA à la prise VIDEO (jaune) du récepteur numérique et l'autre extrémité à la prise correspondante du télévisueur.

Vous ne pouvez pas bénéficier de la video haute définition avec le connecteur composite. De plus, vous doivent aussi faire les connexions audio

3-3 Connexion à un système HiFi

Vous pouvez bénéficier de l'audio numérique Dolby au moyen d'une liaison S/PDIF avec votre système audio numérique. Dans ce cas, le téléviseur ou le système audio doit être capable de décoder de l'audio numérique Dolby.
Pour obtenir un son stéreo, vous devez brancher un cable RCA entre les sorties AUDIO L/R du récepteur et les prises d'entrée LINE, AUX, SPACE ou EXTRA de votre système HiFi.

3-4 Connexion à un système motorisé (DiSEqC 1.2 / USALS)

Branchez un cable coaxial entre le connecteur d'entrée IF du récepteur et le connecteur REC ou récepteur du moteur DiSEqC 1.2 / USALS.

Veuillez vous reférer à Connexion DiSEqC 1.2 / USALS.

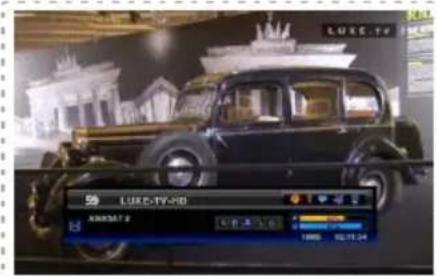

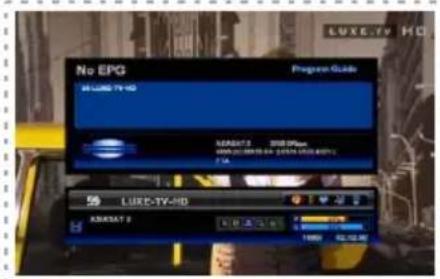

4-1 Informations de chaine

Chaque fois que vous changez de chaîne, des informations sur le programme sont affichées durant quelques secondes.

Ces informations peuvent comprendre :

1)Heure actuelle
2)Numéro et nom de la chaîne actuèlement affichée, nom du satellite & informations de transpondeur (TP)
3)Symboles pour cryptage, telétexte, A/V auxiliaire, guide des programmes, contrôle parental
4)Témoin de signal (Puisssance, Qualite)
5) Informations sur le programme : Quand vous appuyez sur le bouton INFO, la fenêtre d'informations sur le programme apparait.
6)Résolution de l'écran (1080i, 720p, 576i, 576p, 480i, 480p)

4-2 Changement de chaine

Vous pouvez changer de chaine en saississant simplement le numero de chaine grâce aux boutons 0 9 de votre télécommande. Sinon, vous pouvez utiliser les boutons v de la télécommande et/ou de la face avant du recepteur.

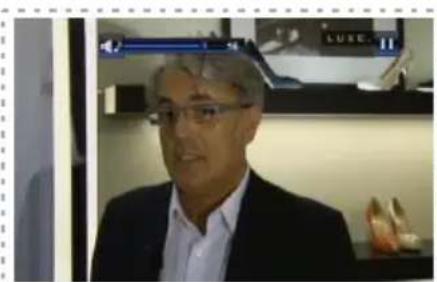

4-3 Commande de volume

Appuyez sur les boutons de la télécommande pour changer le volume. Le tímoin de volume s'affichera durant quelques secondes à l'écran lorsque vous changerez le volume avant de disparaitre automatiquement.

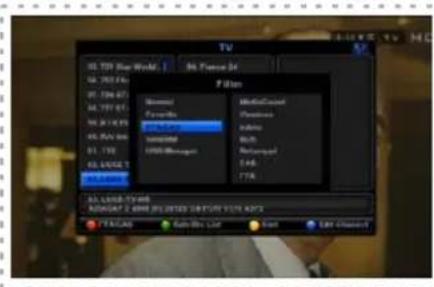

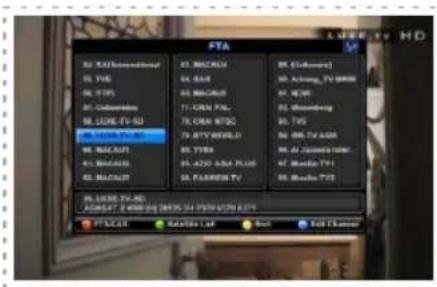

4-4 List des chaînes TV/Radio/Favorites

Appuyez sur OK pour afficher à l'écran la liste des chaînes. Sélectionnez la chaine voulue en déplaçant le curseur (surlignage) avec , et appuyez sur OK. Appuyez sur FAVORITES pour afficher la liste de vos chaînes favorites et en selectionner une. (Référez-vous au menu Favorites en page 16 pour définir vos chaînes favorites.)

Quand vous appuyez sur le bouton FAVORITES, la fenêtre de filtrage pour les chaînes favorites s'affiche automatiquement. Dans la liste des chaînes favorites, vous pouvez selectionner une de vos chaînes favorites avec ▲▼,

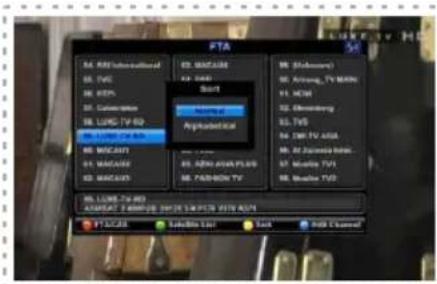

[Boutons de couleur]

1)ROUGE (FTA/CAS):

Appuyez sur le bouton ROUGE afin d'ouvrir la fenêtre de filtrage pour le menu FTA/CAS, sélectionnez avec (\triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle

2)VERT (Liste des satellites):

Appuyez sur le bouton VERT afin d'ouvoir la fenêtre de filtrage pour le menu Satellite et Sélectionnez-en un avec , , puis appuyez sur OK.

3)JAUNE (Classement):

Appuyez sur le bouton JAUNE afin d'ouvrir la fenêtre de filtrage pour le menu de tri et selectionnez un type de tri (Normal / Alphabétique) avec ▲▼, puis appuyez sur OK.

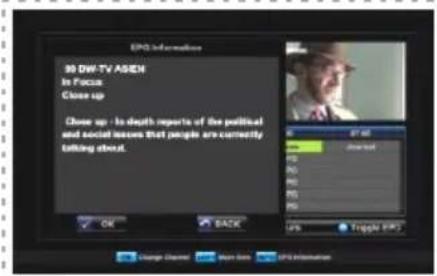

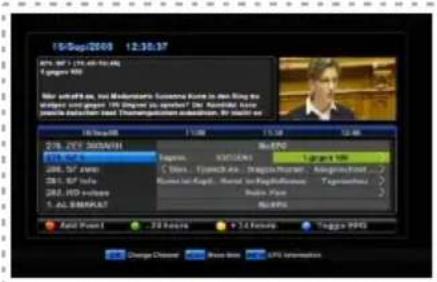

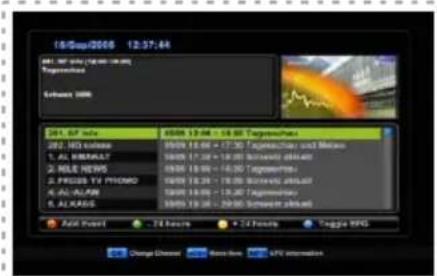

4-5 Guide des programmes (EPG)

Vous pouvez programmer un événement "Changer de chaine" à l'heure à laquelle vous désirez regarder un programme TV spécifique.

Appuyez sur EPG. La fenêtre EPG s'affichera à l'écran. Sélectionnez le programme youlu avec ▲▼, ▲▼, et appuyez sur le bouton ROUGE ajouter un événement "Changer de chaîne".

Appuyez à nouveau sur le bouton ROUGE pour annuler.
Vous pouvez vérifier les informations concernant les programmes que vous avez programmés avec

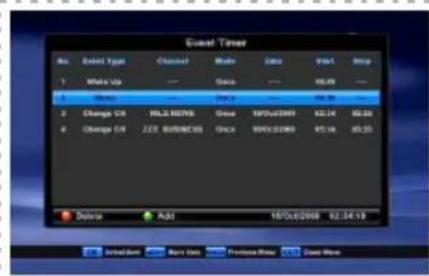

Programmation d'evénements dans le menu Réglages du système (nom de la chaine, mode, date, heures de début/fin du programme).

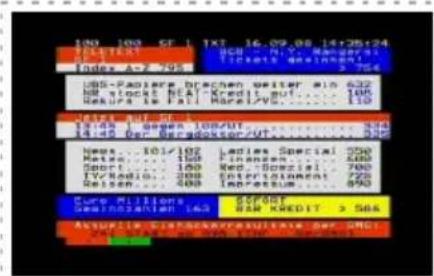

4-6 Télétexte

L'affichage du télétexte est basé sur les données transmises selon la norme télétexte de l'EBU et au format Bitmap DVB. Il n'est disponible que quand le canal actuellément affiche vehicule des données de service télétexte. Le mode d'insertion VBI (intervalle de trame) et le mode d'affichage à l'écran OSD (On Screen Display) sont pris en charge.

Le mode d'insertion VBI, qui est toujours en service, ne les téléviseurs compatibles telétexte à l'aide de la sour.

En mode OSD, vous pouvez voir le télétexte même si votre téléviseur n'est pas compatible avec le télétexte.

Pour voir le télétexte en mode OSD, appuyez sur le boutor de la télécommande.

0 9 : Appuyez sur le numero de page.

: Page suivante et page precedente.
:Lieste de pages de gauche et de droite.
, : Fait reculer ou avancer de 100 pages.

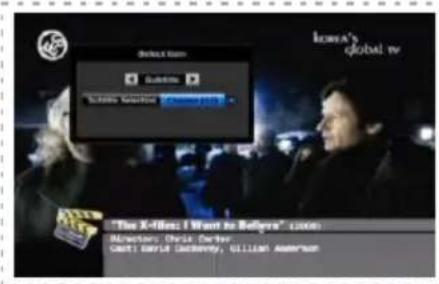

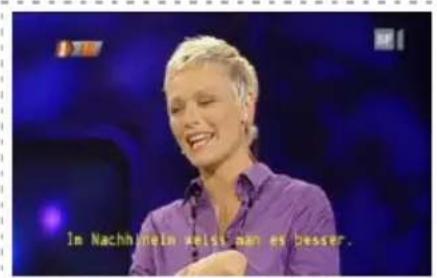

4-7 Sous-titres

Vous pouvez voir le symbole l activé quand la chaine affichée propose un service de sous-titrage.

Appuyez sur le bouton de la télécommande et selectionnez la langue voulue dans le menu de selection des langues.

Appuyez sur OK pour afficher à l'écran les sous-titres dans la langue que vous avezcision.

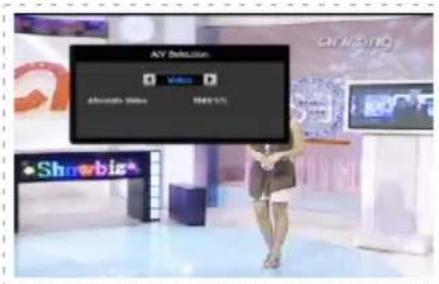

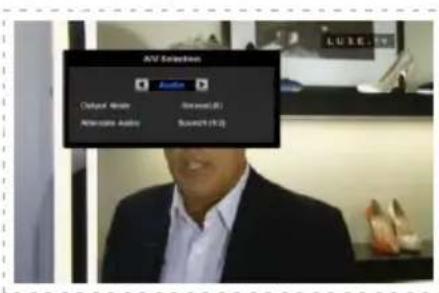

4-8 Sélection A/V

Un réglage rapide des paramètres audio/vidéo peut être fait en appuyant sur le bouton Bleu en mode de visualisation. Vous pouvez utiliser les boutons, pour alterner entre les modes de réglage audio et vidéo.

Mode de sortie : selectionne le mode de sortie audio entre Stereo (GD), Mono (GG) et Mono (DD)

Autre audio : selectionne le canal audio dans le cas où il y en a plusieurs.

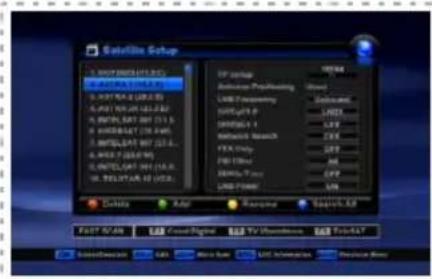

Dans cette section, vous pouvez faire les réglages de configuration de transpondeur (TP), de positionnement d'antenne et d'autres réglages concernant la configuration du satellite.

Appuyez sur le bouton ROUGE pour supprimer le satellite surligné.

Appuyez sur le bouton VERT pour ajouter le satellite.

Appuyez sur le bouton JAUNE pour renommer le satellite surligné.

Appuyez sur le bouton BLEU pour rechercher tous les TP sur le satellite surigné.

Naviguez dans les paramètres Fréquence de LNB, DiSEqC, Recherche réseau, Gratis unquivalent (FTA), Filtre PID, Tonalité 22 kHz, Alimentation LNB avec , et réglez-les avec.

BALAYAGE RAPIDE (FAST SCAN)

Il existe trois groupes de chaînes qui peuvent vous interésser. Appuyez sur le bouton F1, F2 ou F3 pour sélectionner le groupe voulu. Les chaînes du groupe choisi seront recherchées et sauvégardées dans la liste des chaînes. Seules les chaînes du groupe sélectionné resteront dans la liste des chaînes après un balayage rapide (Fast Scan).

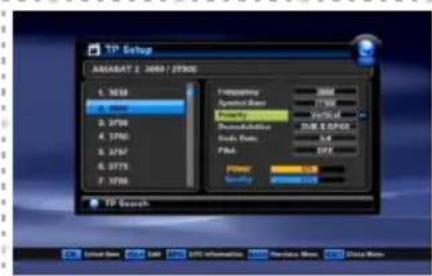

5-1-1 Réglage du TP (transpondeur)

Sélectionnez Réglage du TP avec et appuyez sur OK. La fenêtre Réglage du TP s'affichera à l'écran.

Selectionnez Fréquence, Débit de symboles, Polarisation, Demodulation, Code, Pilote avec ▲▼, et réglez-les avec ▲▼, ▲▼.

Appuyez sur le bouton ROUGE pour supprimer le TP surligné.

Appuyez sur le bouton VERT pour ajouter un TP.

Appuyez sur le bouton JAUNE pour modifier un PID.

Appuyez sur le bouton BLEU pour rechercher toutes les chaînes.

5-1-4 Pointage de l'antenne

Selectionnez le pointage de l'antenne avec et appuyez sur OK. La fenêtre Pointage de l'antenne s'affichera à l'écran.

DiSEqC

Selectionnez le satellite youlu, la fréquence, la taille des paliers (PALIER 1,2,3,4 / Continu) Déplacez la parabole avec , vers l'Ouest ou l'Est. L'antenne bougera en continu tant que vous n'appuierez pas sur un autre bouton. Sélectionnez Mode de commande et choisissez Enregistrer pour sauvégarder la position une fois l'antenne correctement orientée. Sélectionnez le satellite, choisissez Vers position Sat dans Mode de commande et appuyez sur OK quand vous foulez pointez l'antenne sur la position de satellite mémorisée. Sélectionnez le satellite, choisissez Réinitialiser dans Mode de commande et appuyez sur OK pour effacer la position de satellite mémorisée.

USALS

Appuyez sur OK pour selectionner la position du satellite (Ma longitude et Ma latitude).

Selectionnez Vers position 0 en Mode de commande pour la "Position 0" qui est le point imaginaire sur l'orbite géo-stationnaire du satellite et appuyez sur OK. Selectionnez Vers position Sat en Mode de commande pour la "Position Sat." qui est calculée à partir de la "Position 0" et appuyez sur OK.

Utilisez les commandes Taille de palier et Déplacer l'antenne pour déplacer l'antenne si vous désirez contrôler manuellement la position de l'antenne.

*Unicable setting

5-2 Réglages du système

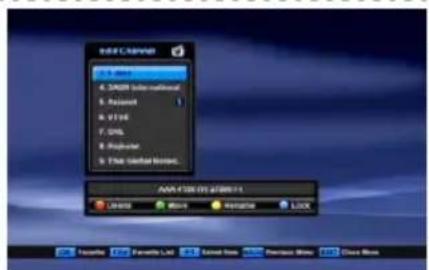

5-2-1 Editor la chaine

Le mot de passer en sortie d'usine est 0000.

Dans cette section, vous pouvez modifier ("éditer") les listedes de chaînes.

Appuyez sur le bouton ROUGE pour supprimer la chaîne Sélectionnée.

Une fenêtre ATTENTION s'affichera à l'écran.

Selectionnez le type de suppression voulu avec ▼

(Chaine selectionnee : ne supprime que la chaine selectionnee / Chaines du TP

sLECTIONné : supprime toutes les chaînes du même TP / Chaine du sat. Sélectionné :

supprime toutes les chaînes du même satellite / Toutes les chaînes : supprime toutes les chaînes)

Appuyez sur OK pour supprimer. Appuyez sur BACK pour annuler la suppression.

Déplacer les chaînes

Selectionnez la chaine que vous désirez déplacer à un autre endroit dans la fenêtre des chaînes avec , .

Appuyez sur le bouton VERT pour déplacer la chaine可以选择. Déplacez la chaine可以选择 là où vous le foulez avec ▲, ▼.

Appuyez sur OK pour confirmer lechioix de la position. *Move Channel Group

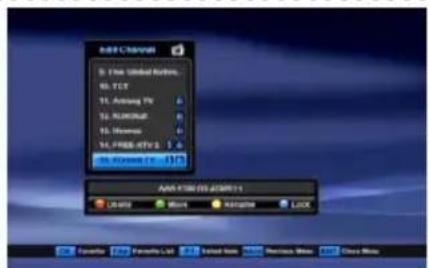

Renommer les chaines

Selectionnez la chaine que vous désirez renomer avec▲,▼. Appuyez sur le bouton JAUNE. Un clavier s'affichera à l'écran.

Selectionnez les caractères (A...Z, 0...9) avec ▲▼ ▲ ▲ Appuyez sur OK pour valider la saisie.

Sélectionnez OK sur le clavier et appuyez sur OK pour savegarder.

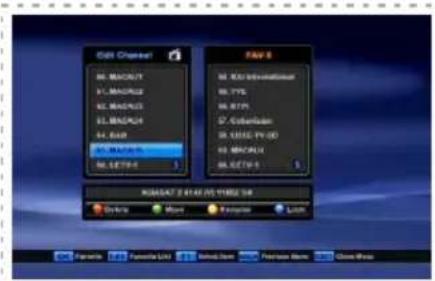

Verrouillage de chaine

Selectionnez la chaine que vous désirez verrouiller avec , . Appuyez sur le bouton BLEU pour verrouiller la chaine.

s'affichera à la fin du nom de la chaine.

Chaines favorites

Appuyez sur♥ pour creer jusqu'à 8 listede chaines favorites et passer de l'une à l'autre.

Une fenêtre de chaînes favorites s'affichera à l'écran et son nombre changera chaque fois que vous appuierez sur♥. Sélectionnez la chaine que vous pouze ajouter avec, puis appuyez sur OK.

Le nom de la chaine que vous avez selectionnée s'affichera dans la fenetre FAV.

Les informations seront automatiquement sauvégardées quand vous changerez de menu.

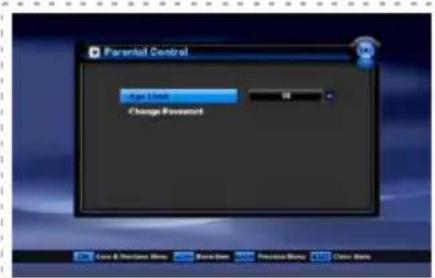

5-2-2 Contrôle parental

Contrôle parental

Vous pouvez définir la classification de censure ou changer le mot de passer.

Selectionnez le type de limitation avec

(7/12/15/18/Tout verrouiller/Tout voir)

Changer le mot de passer

Selectionnez Changer le mot de passer et appuyez sur OK. La fenêtre Nouveau mot de passer s'affiche.

Saisissez le mot de passer et appuyez sur OK.

Vérifier le mot de passer s'affichera. Saisissez encore une fois le nouveau mot de passer.

Appuyez sur OK pour sauvegarder.

5-2-3 Réglage de l'horloge

L'heure régée servira d'heure standard pour le guide TV, l'heure de réveil / l'heure d'extinction.

L'heure actuelle est basée sur le TDT (heure et date fournies par le programme actuel). La mise à jour automatique doit être activée.

-Mise à jour automatique ON: Reglez le Décalage horsaire par rapport au temps GMT et l'Heure d'été.

-Mise à jour automatique OFF : Sélectionnez Réglage de la date / Heure actuelle / Décalage hora avec ▲

Appuyez sur OK et sur les touches numériques pour l'heure, la date, l'année ou pour le mois.

5-2-4 Réglages par défaut

Cette fonction rappellera tous les réglages d'usine par défaut. Toutes les listes de satellites et de transpondeurs retrouveront leurs valeurs par défaut.

Appuyez sur OK pour revenir aux réglages par défaut.

Appuyez sur BACK pour annuler et revenir au menu des réglages du système.

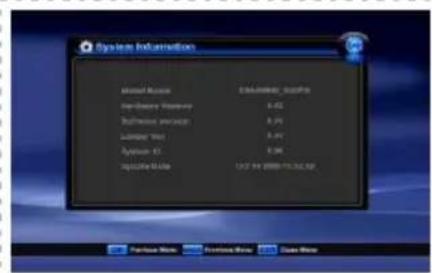

5-2-5 Informations sur le système

Cette section affiche les informations concernant la version actuelle du matériel et du logiciel, la version du loader, l'identifiant système et la date de mise à jour.

5-2-6 Event Timer

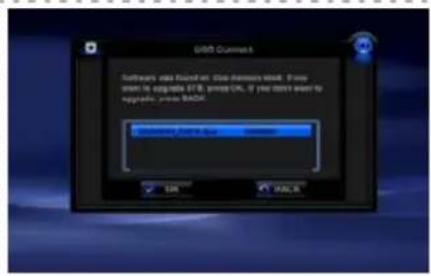

5-2-7 Mise à jour du logiciel par USB

(1)Copiez le dernier fichier de mise à jour du firmware sur une clé USB.
(2) Branchez la clé USB dans le port USB du récepteur et une fenêtre apparaitra sur le téléviseur.
(3) Sélectionnez le fichier de mise à jour du firmware et appuyez sur le bouton OK de votre télécommande. Les données sélectionnées seront alors transférées vers le récepteur et la mise à jour commencer.

Une fois celle-ci terminée, le récepteur redémarrera automatiquement. Si vous ne pressezaucunboutonde la télécommande dans les 5 secondes,la mise a jour démarre automatiquement avec le firmware actuelflement selectionné.

(4)La mise à jour du firmware contient un fichier Programme et un fichier Données de chaînes.

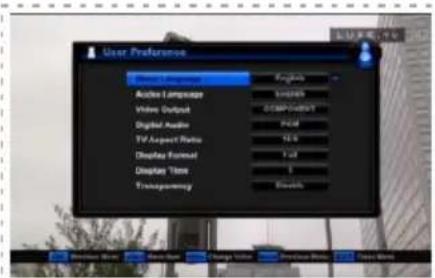

5-3 Préférences de l'utilisateur

Selectionnez les réglages appropriés en appuyant sur les boutons Gauche/Droite (▲/▲) sur chaque menu.

Tous ces réglages s'appliqueront automatiquement au retard dans le menu principal.

• Langue des menus : Anglais / Français / Allemand / Italien / Russe / Turc / Tchéque / Grec / Slovaque / Slovène / Hongrois / Portugais / Espagnol / Suédois / Polonais / Arabe / Perse / Néerlandais
• Langue audio : Anglais / Français / Allemand / Italien / Russe / Turc / Tchéque / Danois / Hongrois / Portugais / Espagnol / Suédois / Polonais / Arabe / Perse / Finnois / Néerlandais / Roumain
• Langue sous-titres : Anglais / Français / Allemand / Italien / Turc / Tchéque / Slovaque / Danois / Hongrois / Portugais / Espagnol / Suédois / Polonais / Finnois / Roumain
  Sortie video: COMPOSITE/RVB/COMPOSANTES
• Digital Audio : PCM / Dolby Digital
  -Rapport d'écran:4:3/16:9
• Format d'affichage : Auto / Letterbox / Mode centré
• Durée d'affichage : 1~20 / Désactivé
• Transparence : 25% / 50% / 70% / Désactivée

5. Menu principal

5-4 Interface commune ou CI

Vous pouvez voir les informations sur le module CAM present dans l'interface commune du récepteur. Sélectionnez l'interface commune voulue et appuyez sur OK. Les informations du module CAM present dans l'interface commune s'afficheront à l'écran.

5-5 USB Manager

7. Guide de dépannage

Il peut exister plusieurs causes au fonctionnement anomal de l'appareil. Par conséquent, si l'appareil ne fonctionne pas correctement, vérifie-le selon les procédures indiquées dans le tableau ci-dessous.

Problème	Causes possibles	Que faire
*L'afficheur de la face avant ne s'allume pas.	*Le cable d'alimentation n'est pas branché.	*Vérifiez que le cable d'alimentation est branché dans la prise d'alimentation.
*Pas de son ou pas d'image.	*Mauvaise connexion de la sortie video/audio à la prise d'entrée du téléviseur.Mauvaise connexion du cable d'antenne satellite.Mauvaise orientation de l'antenne satellite.	*Reliez correctement les deux prises à l'aide d'un cable péritel ou RCA ou RF.Branchez correctement le cable d'antenne.Réglez la direction de l'antenne.
*Image en noir et blanc ou problème de stabilité verticale	*Pas de signal ou signal faible.Mauvais réglage des informations de chaîne dans le menu des réglages du système.*Le mode de votre téléviseur est différent du mode de diffusion satellitaire.	*Vérifiez les connexions par cable du LNB et des autres équipements branchés entre le LNB et le récepteur ou réglez l'antenne.Saisissez correctement la valeur de réglage*.Utilisez un téléviseur fonctionnant sur le même mode. Utilisez un convertisseur NTSC/PAL connecté au récepteur de télévision.
*La télécommande ne fonctionne pas	*Piles déchargées.Eclairage fluorescent interférant avec la télécommande.Pointage incorrect de la télécommande.	*Changez les piles.Eteignez la lumière.Pointez la télécommande vers le récepteur.

8. Caractéristiques techniques

Tuner & chaines

Connecteur d'entrée : type F, IEC 169-24, femelle

Bande de fréquences : 950 MHz à 2150 MHz

Impedance d'entrée : 75 ohms ou 75 . asymétrique

Niveau du signal: -25 à -65 dBm

Alimentation et polarisation du LNB : Vertical - +13 V / Horizontal - +18 V

Tonalité 22 kHz : Fréquence - 22 kHz ± 4 kHz

Amplitude: 0,65V± 0,2V

Commande DiSEqC : Compatible version 1.0/1.2/1.3

Démodulation : DVBS-QPSK, DVBS2-QPSK, DVBS2-8PSK

Débit de symboles en entrée : 2-45 Msps

Décodeur FEC : Taux de code de convolution DVBS 1/2, 2/3, 3/4, 5/6, 7/8 et Auto

Taux de code de convolution DVBS2 1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 8/10 (QPSK)

Taux de code de convolution DVBS2 2/3, 3/4, 3/5, 5/6, 8/9, 9/10 (8PSK)

Décodage A/V du flux de transport MPEG

Flux de transport : MPEG-2 ISO/IEC 13818

Flux de transport : Caracteristique

Niveau de profil : MPEG-2 MP@HL, MPEG-4 part 10 H.264

Débit d'entrée : 160 Mbit/s max.

Décodage audio : MPEG / MusiCam Layer I & II

Mode audio : Simple canal / Double canal réuni en stéreo / Stéreo

Échantillonnage : 32, 44,1 et 48 kHz

Memoire

Proceseur principal : STx 7100 SH4 core (350 MIPS)

Mémoire Flash : 8 Mo

DRAM de programme: 192 Mo

Interface commune ou CI (modèle CI uniquement)

2 interfaces communes standard DVB_CI (CENELEC EN-50221) complètement

indépendantes pour module

Jusqu'à 20 Mbits/s dans l'interface commune (CI)

Jusqu'à 100 Mbits/s dans le flux de transport

Compatible flux de transfert MPEG II

Buffer d'entrée/sortie 3,3 V ou 5 V pour interfacage direct avec circuits

FEC et DEMUX

8. Caractéristiques techniques

Entrées/sorties A/V et données

Péritel télé (TV) : Sortie (Composite, RVB, Composantes, audio D/G)

VCR SCART : In / Output (CVBS, Audio L/R)

Sortie video:1XRCA (Cinch)

Sortie audio : 2 X RCA (Cinch)

S/PDIF : Sortie audio numérique sur coaxial

RS232C:Débit de transfert 115 200 b/s sur connecteur

D-sub 9 broches

Sortie composantes (YPbPr) : 3 X RCA (Cinch)

USB 2.0 Maitre

HDMI

Alimentation electrique

Tension d'entrée : 100-250V ~ 50 / 60Hz

Type: à découpage

Protection: Fusible interne séparé.

L'entrée doit être protégée contre la foudre.

\section*{Caracteristiques physiques}

Taille (LxPxH) : 340 x 255 x 60 mm

Poids (net) : Environ 1.8 kg

Température de fonctionnement: 0^ à + 45°C

Température de stockage: -10°C à + 70°C

Hygrométrie de stockage: 5% 95% (sans condensation)

MEMO

MEMO

DENSON

DS300-HD
