GEBRUIKSAANWIJZING DS300HD Denson

Lees alle veiligheid- en bedieningsinstrumenties voordat u dit toestel in gebruik neemt.
Bewaar de instructies zodate u het later nog eens kunt raadplegen.
Haal de stekker van het toestel uit het stopcontact voordat u het gaat schoonmaken.

-Gebruik geen vloeibare reinigingsmiddelen of -sprays. Gebruik voor het schoonmaken een vochtige doek enplaats de ontvanger Niet in een warme omgeving of nabij een hittebron.
-Gebruik geen randapparatuur dat Niet door de fabrikant is aanbevolen om ongevallen te voorkomen.
-Gebruik geen water in de buurt van dit apparaat, bijvoorbeeld geen vaas met water op het apparaatplaatsen.
-Plaats de ontvanger Niet op een onstabiele ondergrond om vallen en ongelukken te voorkomen.
-U wordt geadviseerd om een erkendevakman dit apparaat te installereren.
-Zorg dat de netstekker ten allen tijden goed bereikbaar is in geval van calamiteiten.

WEEE symbol en richtlijnen

Dit symbolism op de verpakking wijst u erop dit apparaat Niet te behandelen als huisvuil. Het要去 bij verwijdering maar een afvalbrengpunt gebracht worden waar het bij recyclebaar materiaal gezet要去 worden. Zo doet u mee aan de goede zorg voor het milieu.

1. Introductie

1-1 Eigenschappen
1-2 Accessoires

2. Bediening en kenmerken

2-1 Frontpanel
2-2 Achterpaneel
2-3 Afstandsbediening

3. Aansluitschema van de ontvanger

3-1 Antenne (LNB) aansluiten
3-2 TV ( en Video / DVD speler ) aansluiten
3-3 Uw HiFi Audio installmenta aansluten
3-4 Aansluiting op een gemotoriseerd schotelsystem ( DiSEqC 1.2 / USALS )

4. Functie Gids

4-1 Kanaal informatatie
4-2 Veranderen van kanaal
4-3 Volume regeling
4-4 Kanalenlijst voor TV / Radio / Favorieten
4-5 Programma gids
4-6 Teletekst
4-7 Ondertiteling
4-8 A/V Selectie

5. Hoofdmenu

5-1 Installatie
5-2 Systemeinstellungen
5-3 Voorkeuren
5-4 Common Interface
5-5 USB Manager

6-1. Geadviseerd USB apparatus
6-2. Opname functie

7. Probleem oplossingen

8. Technische Specificaties

1-1 Eigenschappen

64programmeerbare satellieten / 6000 programmaplaatsen

950~2150 MHz frequentiebereik

1 LNB ingang, LNB doorlus voor 2de. ontvanger

Variabele ingang symbol rate 1 ~ 45Msps

Eenvoudige automatische Zoekfunctie voor satellietprogramma's

Meertalig Menu / OSD

ElectronicheProgramma Gids (EPG)

8 favorite kanalengroep selectie / Kinderslot

Automatische omschakeling NTSC / PAL

Teletekst via OSD (ontvanger) en VBI (TV)

Data overdracht van ontvanger tot ontvanger of van PC maar ontvanger

Ondersteunt DiSEqC versie 1.0/1.1/1.2/1.3

USB 2.0 Master

HDMI

Video Resolutie 1080i, 720p, 576i, 576p, 480i, 480p

1-2 Accessoires

Gebruiksaanwijzing:1

Afstandsbediening : 1

Batterijen (AAA Type) : 2

HDMI Kabel : 1

SCART Kabel: 1

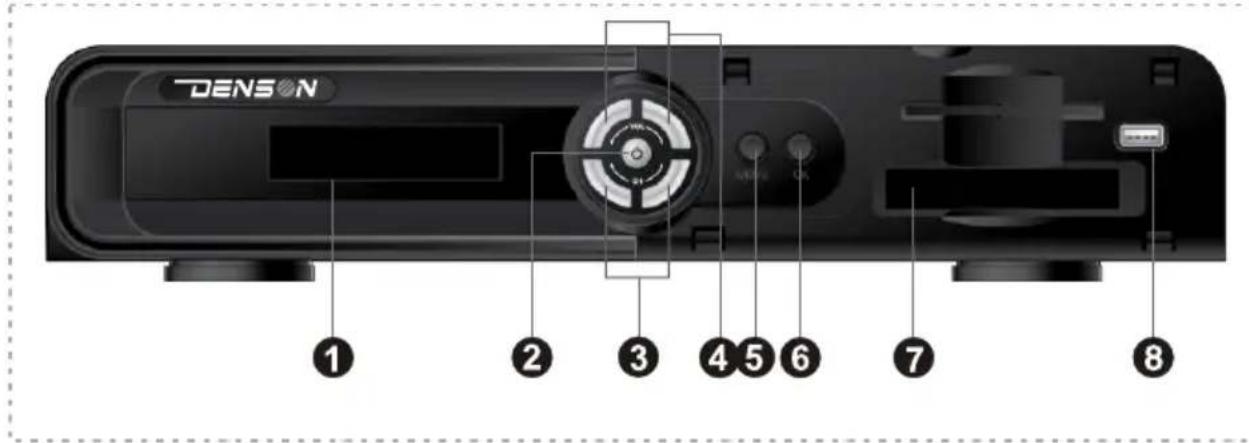

2-1 Frontpanel

1 Display

Weergave zendernamen / commando's vd afstandsbediening / tijd in Standby

Aan / Uit (O)

Ontvanger AAN / UIT zetten

CH. ▲,

Volgend / vorig kanaal

4 VOL. ▲,

Volume hoog / laag

5 Menu

Om het menu in te gaan

OK

Om de TV / Radio lijst in te gaan & om een kanaal te selecteren

2 slots Common Interface voor Cl Modules (CAM)

USB Ingang

Voor USB stick of externe Harde Schijf (HDD)

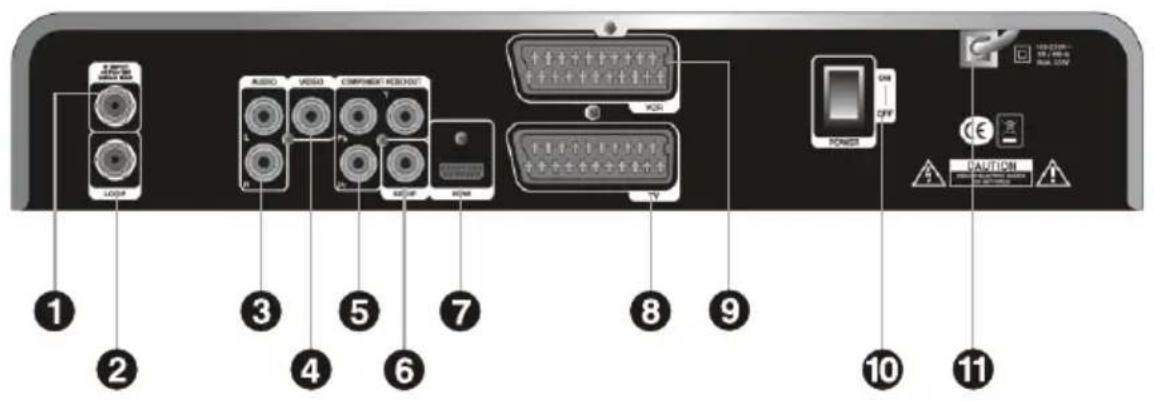

2-2 Achterpaneel

1IFINPUT:

LNB ingang

② LOOP :

LNB doorlusuitgang voor aansluien 2^1e .ontvanger

3 AUDIO L/R :

Stereo audio uitgang voor aansluiting op TV of Audio system (Wit /rood)

4 Video RCA Connector :

Compositet Video uitgang

5 COMPONENT :

Voor aansluiting op LCD of Plasma TV ( Composiet video )

6 S/PDIF:

Dolby Digital uitgang voor digitaal Audio Systeme

HDMI:

Audio en video uitgang voor HD TV set.

8 TV (SCART) :

Scart uitgang (Audio/Video) voor aansluiting op TV

VCR (SCART) :

Scart uitgang (Audio/Video) voor aansluiting op VCR

(POwER) : schakelt de ontvanger AAN / UI
2 (MUTE): schakelt het geluid aan / uit
3 Video formaat : Veranderen van Video formaat
4 Pauze: Stilzetten van het beeld (Geluid blijft actief)
5 EPG:Programma informatatie van het geselecteerde kanaal
6 FAV: Om het selectievenster van het favorite kanaal te openen
7: Selecteer TV of Radio modus
Cijfertoetsen (0 9) :rechtstreekse kanaalkeuze
9 A-Z: om kanalen te sorteren
10 MENU : Hoofd Menu weergave
11 BACK: terug maar vorige menu of mode
12 EXIT:Direct terug naar kijkmodus (beeld)
13 INFO: weergave kanaalinformatie
OK: selectie van een programma, oplichtende menulijn of instelwaarde of weergave van de TV-/Radiolijst verwijl u TV kijk of Radio luistert
15 VOL. : beweegt de oplichtende menulijn of regel volume hoog / laag
16 CH.▲▼: beweegt de oplichtende menulijn of verander kanaal maar volgende of vorige
17 FTA/CAS: opent het selectievenster voor FTA/CAS.
SAT: opent het selectievenster voor Satellieten
19 OPTION : opent het selectievenster voor MultiFeed ontvangst
20 A/V: weergave van de audio / video configuratie
21 (+100), (-100) (Toets volgende/vorige网页): beweegt de oplichten menulijn waar de volgende pagina of verandert kanaal per 100 omhoog of omlaag
22 +, -: Beweegt de oplichtende menulijn, verandert de instellingswaarde of volume omhoog / omlaag
23 F1(SLEEP) : schakelt Slaapmodus in
24 : weergave Teletekst
25 : weergave beschikbare ondtertiteling
26 T.SHIFT:Aan-/uitschakelen Time Shift functie
27 (Rewind) : Terugspoelen, snelheid 2x / 4x / 8x
28 Play: Afspelen
(Stop): stop afspelen

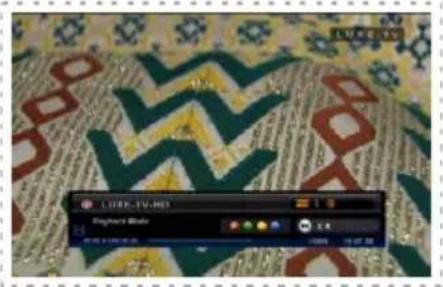

(30) (Fast Forward): Snel vooruit spoelen, snugheid 2x / 4x / 8x
31 II (Pauze) : pause playing file.
32 : spring terug
33 : spring vooruit
34 (Opname) : Start Opname
35 (Boek) : Gaaar gemarkeerde positie
36 : langzaam terugspoelen
37 | (Langzaam) : langzaam vooruitspoelen

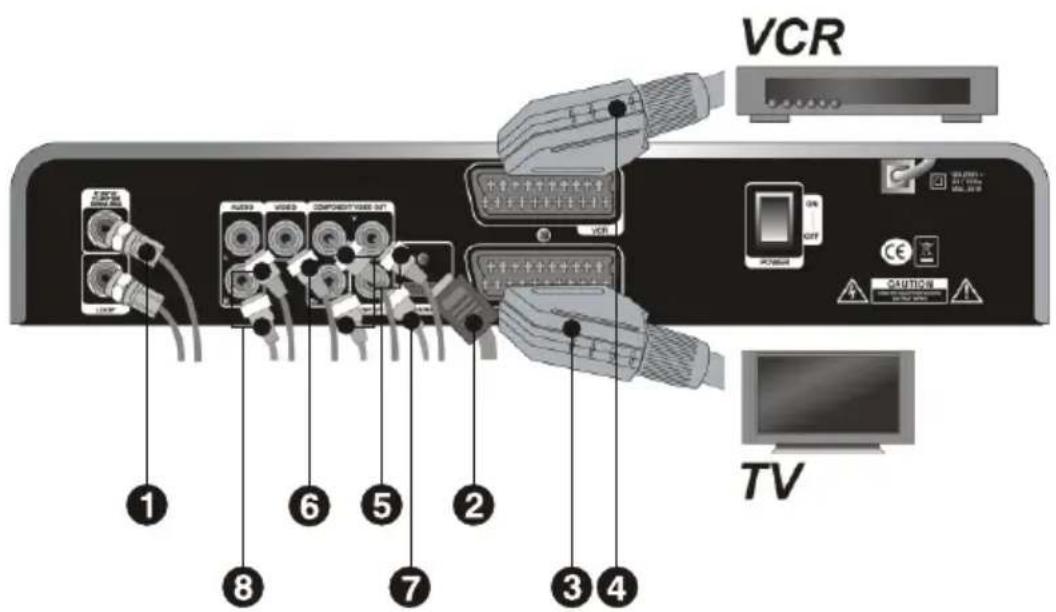

3. Aansluitschema van de ontvanger

3-1 Antenne (LNB) aansluiten

Sluit de antenné kabel aan op de IF INPUT ingang op het achterpaneel. Heeft u een 2de. ontvanger, sluit die dan aan op de LOOP THROUGH ( doorlus) connector

3-2 TV (VCR) aansluiten

HDMI: Sluit de HDMI kabel aan:tussen de HDMI uitgang van de ontvanger en de HDMI ingang van de TV.

Heeft u een FULLHD TV set dan geeft gebruik van een HDMI kabel het Beste resultaat. De HDMI kabel geeft zowel video als audio door ( Stereo of Dolby Digital audio )

SCART (TV): Sluit de Scart kabel aan:tussen Scart TV van de ontvanger en de Scart ingang van de TV.

! De Scart kabel geeft zowel video als audio door ( Stereo )

SCART (VCR): Sluit de Scart kabel aanCUSenScart VCR van de ontvanger en de Scart ingang van de VCR.
Component connector (YPbPr): Sluit de RCA kabel (Blauw / Groen / Rood) aan op deijkenkant van de ontvanger en de overeenkomstige kleuren van de component ingang van uw TV.

Let op! Dit is alleen video signaal. U moet nog apart Audio aansluiten.

VIDEO: Sluit de RCA kabel (Geel) aan op de video uitgang van de ontvanger en aan de andere Kant op de overeenkomstige kleur in de TV.

Let op! Dit is alleen video signal en GEEN HD signal. U要去 nog apart Audio aansluiten.

3-3 HiFi Audio systeem aansluiten

U kunt genieten van Dolby Digital Audio door een SPDIF kabel aan te sluiten. Uw Audio systemd of TV要去 wel Dolby Digital hunnen decoderen.
8 Voor Stereo geluid moet u de L/R tulp ( cinch ) op de achterkant van de ontvanger aansluiten op de LINE, AUX, SPACE of EXTRA ingangen van uw Audio HiFi systemd.

3-4 Aansluiting op een gemotoriseerd schotelsysteme

(DiSEqC 1.2 / USALS)

Sluit een coaxiale kabel aan op de LNB ingang van de ontvanger en aan de andere kant op de F-connector ingang van de DiSEqC 1.2 / USALS motor.

Refereeer maar de DiSEqC / USALS verbinding.

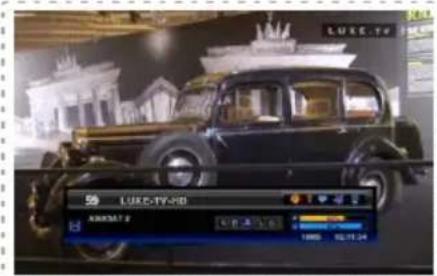

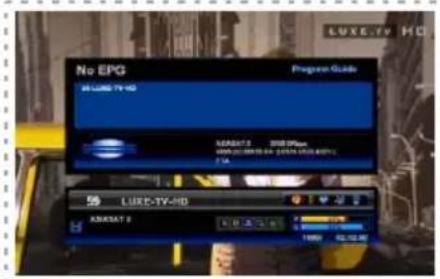

4-1 Kanaal Informatie

Telkens als u van kanaal veranderd worden er gedurende enkele seconden programma informatatie getoond.

Deze informatatie kan de volgende gegevens bevatten:

1)Huidigeijd.
2)Huidig kanaalnummer &-naam, satellietnaam en Transponder informatatie (TP)
3)Symbool voor CAS, Teletekst en afwisselend Audio, EPG en Kinderslot informatie
4)Signaal meter (Sterkke, Kwaliteit)
5)Programma informatatie: Als u de INFO toets op de Afstandsbediening indrukt verschijnt op het scherm de programma informatatie.
6) Schermresolutie (1080i, 720p, 576i, 576p, 480i, 480p)

4-2 Veranderen van kanaal

U kunt van kanaal verander door de numerieke toetsen (0-9) op de afstandsbediening in te toetsen. Alternatif is de toetsen te gebruiken op de afstandsbediening of op het frontpaneel.

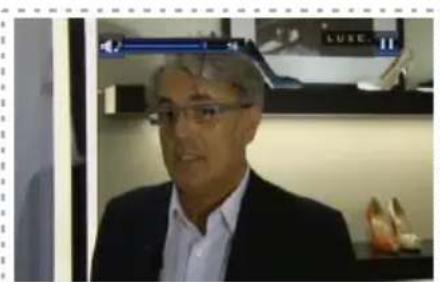

4-3 Volume regeling

Druk de toetsenop de afstandsbediening om de volume te regelen. De volume indicator verschijnt enkele seconden boven in het beeld wanner u de volume regelt en za automatisch wee verdwijnen.

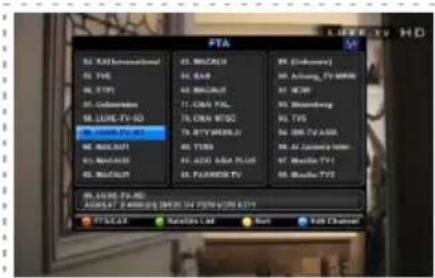

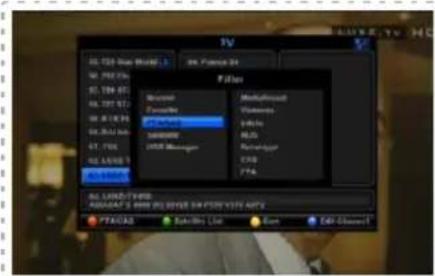

4-4 Kanalenlijst voor TV / Radio / Favorieten

Druk op de toets OK van de Afstandsbediening om de kanalenlijst te lately verschijnen. U kurz het gewenste kanaal selecteren door de oplichtende regel te verplaatsen met de toetsen. Druk weer op OK om uiteindelijk te selecteren.

Druk op de♥toets om de favoriete kanalenlijst te openen en selecteer een kanaal.

(Raadpleeg het favorieten menu op pagina 17 om uw favoriete kanaal in te stellen)

Als u de♥ toets gebrukt verschijnt automatisch het avorieten selectievenster.

U kunt uw favoriete kanaal selecteren door de toetsen te gebruiken.

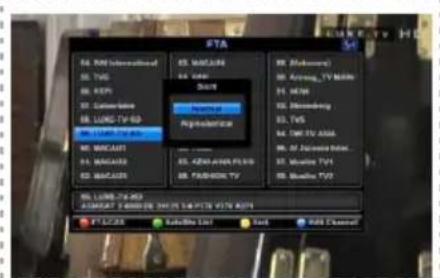

[Kleur Toetsen]

1)ROOD (FTA/CAS):

Druk op de RODE toets om het FTA/CAS menu te openen maak uw keuze met▶,▲▼ en druk op OK.

2)GROEN(Satellietlijst) :

Druk op de GROENE toets om het selectievenster om het satellietmenu te openen maar uw keuze met de toetsen, en druk op OK.

3)GEEL(Sorteer) :

Druk op de GELE toets om het selectievenster voor het sorteermenu te openen kaak uw keuze (Normaal / Alfabetisch) met en druk op OK.

-In geval van "Normaal", kunt u de kanalen sorterendoor de numerieke toetsen te gebruiken.

-In geval van "Alfabetisch" kunt u de kanalen sorteren met de Alfabetische toetsen van de afstandsbediening.

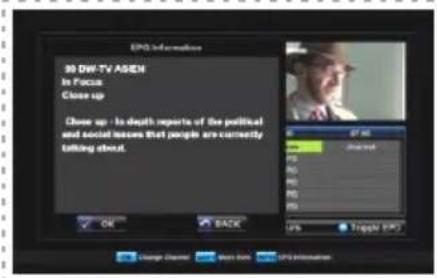

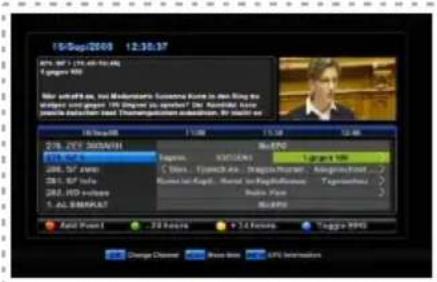

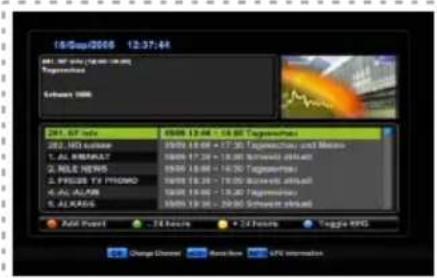

4-5Programma Gids

Programma Gids (EPG) laut u de huidige en later
geprogrammeerde programma's zien die beschikbaar
zijn of zullen zich op elk kanaal met een korte
Omschrijving van de inhoud ven het programma.
Druk op de EPG toets van de afstandsbediening.
Het EPG venster worden weergegeven op het scherm.
Selecteer het gewenste programma met d , ,
toetsen. U=kunt deijd reservoiren voor een programma
dat u wilt zich.
Druk op de RODE toets om "Change CH" in te stellen.
Druk opnieuw op de RODE toets om te annuleren.
U=kunt de informatatie van de programma's die u heft
gereserveerd controlleren in de Time instelleningen in het
Systeinstellungen menu.
(Naam, kanaal, modus, datum, start-
/eindtijd van het programma)

Druk op de GROENE toets om 24 uur terug te gaan in de EPG.
Druk op de GELE toets om 24 uur vooruit te gaan in de EPG.

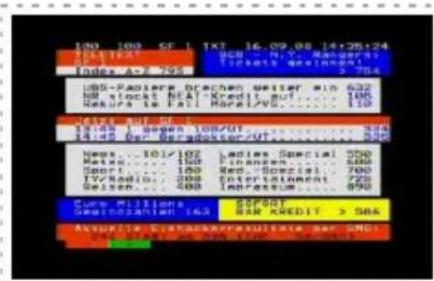

4-6 Teletekst

De Teletekst worden gegenereerd volgens de EBU teletekstspecificities als DVB Bitmap. Ze is enkel beschikbaar als het satellietkanaal teletekstdata bevat. VBI-weergave (teletekst via afstandsbediening van TV) en OSD (On Screen Display - teletektweergave op het scherm via de ontvanger) worden ondersteund. Om teletekst te zien via de satellietontvanger (OSD modus) drukt u op de toets van de afstandsbediening.

0 9 :Druk voor het pagina nummer.

:Vorig en volgende pagina
, :Naar links en rechts in de paginalijst.
A, : Pagina nummer gaat per 100 maar boven of beneden.

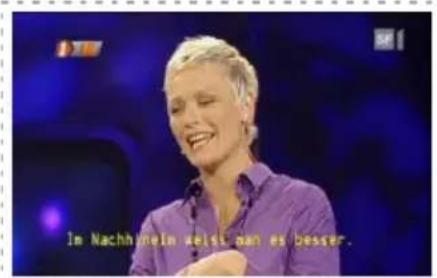

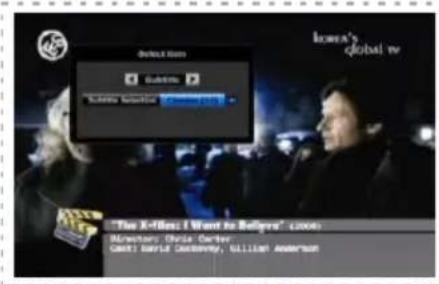

4-7 Ondertiteling

Wanner u het symbool ziet dan biedt het kanaal ondterteling aan.

Druk op de toets en selecteer een taal die u wilt in het taal menu. Druk op OK om de ondterteling te activeren in de door u geselecteerde taal.

Druk nogmaals op om te annuleren.

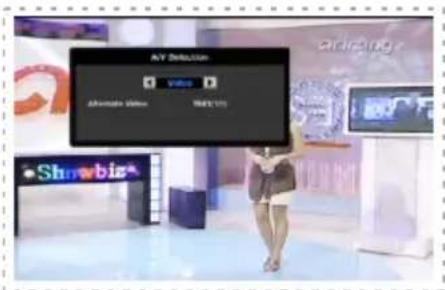

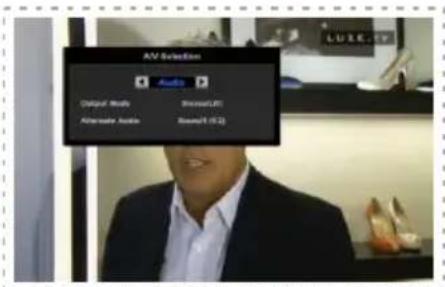

4-8 A/V Selectie

U kunt de Audio / Video installingen snel wijzigen door op de BLAUWE toets van de afstandsbediening te drukken. Quick adjustment for setting Audio / Video can be done by pressing Blue button in the viewing mode. U kunt de , toetsen gebruiken om de audio en video installingen te wijzigen.

Uitgang modus: selecteer de audio uitgang:tussen Stereo (LR) of Mono (LL) en Mono (RR)

Audio keuze: Selecteer het audio kanaal bij meerdere audio input.

Wijzig video: Indien er meer dan 1 video input is.

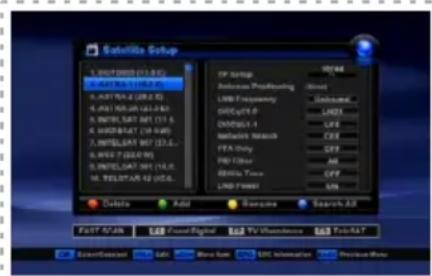

5-1 Installatie

In dit menu=kunt u de TP (transponder) bewerken, Antennepositie en andere parameters m.b.t. de Satellietinstellungen.

Druk op de RODE toets om de oplichtende satelliet te wissen.

Druk op de GROENE toets om een satelliet toe te voegen.

Druk op de GELE toets om de oplichtende satelliet te hernoemen.

Druk op de blauwe toets om alle TP (transponders) in de oplichtende satelliet te zoeken.

Gaaar LNBfrequentie,DiSEqC,Netwerk zoeken (Network Search),

FTA only, PID filter, 22KHz, LNB power met de▼,▲, toetsen en wijzig hun instelling met de▲toetsen.

FAST SCAN

Wilt u de Canal Digitaal / TV Vlaanderen of TeleSat kanalenlijst laden met gebruik van de overeenkomstige smartkaart, dan kunt u op de toetsen F1 (Canal Digitaal) of F2 (TV Vlaanderen) of F3 (TeleSat) op de afstandsbediening drukken.

Druk verzolgens op OK en de gekozen kanalenlijst worden ingescand in de volgorde van Canal Digitaal / TV Vlaanderen of TeleSat.

Zie duidelijke handleiding in de bijgeleverde SNELSTART GIDS.

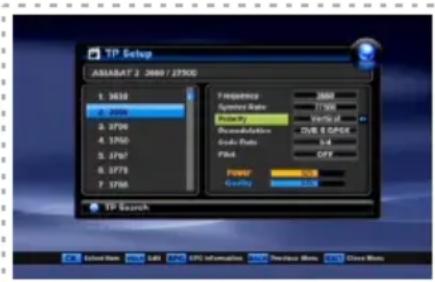

5-1-1 Bewerk TP (transponder)

Selecteer de TP instellenen met de▶▲▼ toetsen en druk op OK.

Het TP instellingen venster verschijnt op het scherm.

Selecteer Frequentie Symbol Rate, Polariteit

Demodulatie, Code, Pilot met de , toetsen en wijzig hun instellingen met de , toetsen.

Druk op de RODE toets om de oplichtende TP te wissen.

Druk op de GROENE toets om een TP toe te voegen.

Druk op de GELE toets om de PID waar te gehen.

Druk op de BLAUWE toets om alle kanalen te zoeken.

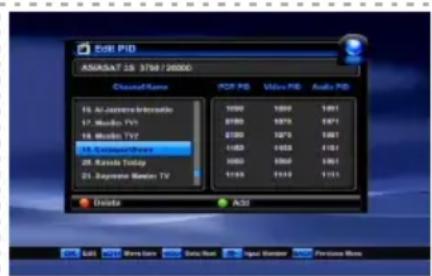

5-1-2 Bewerk de PID (Gele toets in de TP instellenen)

Gebruik dit in het geval van een specifieke transponder die geen DVB standard kanalen heeft en die alleen gezonden können worden nadat u specifieke settings heeft ingegeven. U(Intkunt ook kanalen toevoegen of wissen van een specifieke TP.

PCR PID : Geef in PID (Packet Identifier) voor de PCR (Program Clock Reference).

Video PID: Geef in de PID voor het video signal.

Audio PID: Geef in de PID voor het audio signalaal.

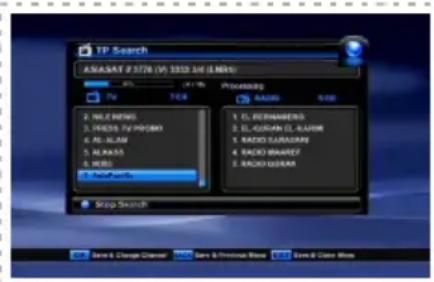

5-1-3 Zoek Alles (Search All > Blauwe toets in de TP instellingen / TP search)

Door op de BLAUWE toets te drukken in de TP Instellingen zullen ALLE kanalen gescand worden. Door op de toets te drukken en de frequentie te veranderen of lien zoals het is kunt u het kanaal Zoeken van de frequentie die u hebft ingesteld.

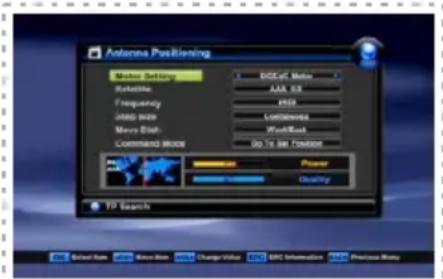

5-1-4 Antenna Positioneren

Selecteer de antennpe positie met deA, toetsen en druk op OK. Het antennepositie venster verschijnt op het scherm.

DiSEqC

Selecteer DiSEqC Motor in Motor installingen. Selecteer de Satelliet, Frequentie en de stappenkeuze (1,2,3,4 STEP / Continu) Beweeg de schotel met de , toetsen maar west of oost. De antennene beweegt ononderbroken zolang u Niet op een andere toets drukt. Selecteer commando modus en kies opslaan om de positie op te slaan zodra de antennene goed is opgesteld. Selecteer de satelliet kies " Ga waar Sat Positie " voor de Commando modus en druk op OK wonneer u de antenneneaar de opgeslagen satellietpositie wilt bewegen. Selecteer Satelliet, kies ongedaan makeen voor de Commando modus en druk op OK wonneer u de opgeslagen satellietpositie wist.

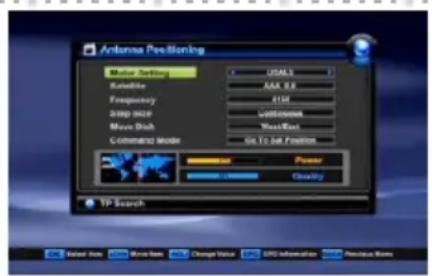

USALS

Selecteer USALS in Motor Installingen. GaaarSatelliet en druk op OK om de satelliet te selectoreren.Druk op deRODE toets om de satellietpositie te veranderen (Lengtegraad en Breedtegraad). Selecteer Gaaar 0 positie in Commando modus om "positie O" te bereiken, die het denkbeeldige nulpunt vomt op de geostationaire baan van de satelliet en druk op OK. Selecteer Go to Sat positie in de Commando modus om de Sat positie te bereiken, die berekend wordt vanaf de positie O en druk op OK. Gebruik, als u de antennpe positie handmatig in wilt stellen de installingen stappenkeuze en Aansturen schotel om de antennpe bewegen.

• U kurz "Unicable" selecteren in Motor instellingen met de toetsen.
  U kurz de frequentie instellen met de toetsen in de SCR ID instellingen en met de toetsen de frequentie instellen middels de Numerieke toetsen.

5-2 System installingen

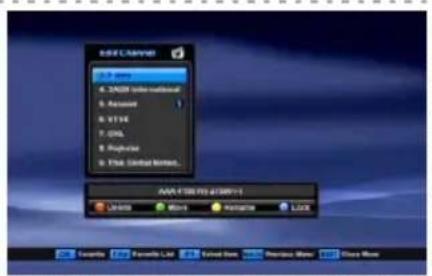

5-2-1 Kanaal bewerken

Het in de fabriek ingestelde pincode is 0 0 0 0.

In dit onderdeel(Int) u kanalenlijsten weergeven.

Druk op de RODE toets om de geselecteerde kanaal te wissen.

OP het scherm verschijnt een waarschuwingsvenster, selecteer de elementen die u wilt wissen met de v toetsen ( Selecteer kanaal: wist enkel het geselecteerde kanaal / Selecteer TP kanaal: wist alle kanalen opdezelfde TP / Selecteer SAT kanaal: wist alle kanalen opdezelfde satelliet / Selecteer Alle kanalen: wist alle kanalen ) Druk op OK om te wissen. Druk op BACK om het wissen te annuleren.

Kanalen verplaatsen

Selecteer het kanaal dat u maar een andere positie wilt verplaatsen in het kanaalvenster met de toesten. Druk op de GROENE toets wanner u het gewenste kanaal bereikt hebt. Verplaats het geseleeteerde kanaa aan de positie van uw keuze met de toetsen. Druk op OK om het kanaal op die positie op te slaan.

* Verplaats kanalengroep

• U kunt een gehele kanalengroep verplaatsen. Selecteer de kanalen die u wilt verplaatsen door op de F1 toets te drukken en druk op de GROENE toets waar u de kanalen wilt positioneren.

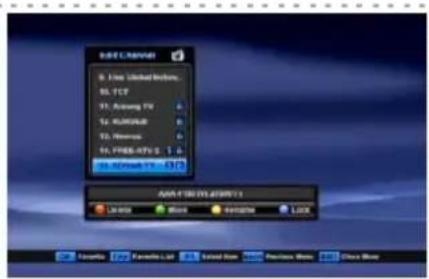

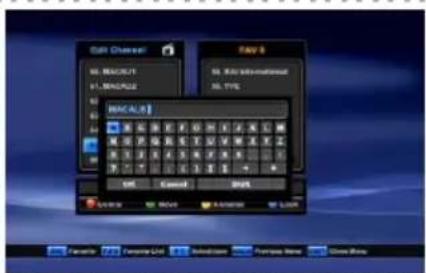

Kanalen hernoemen

Selecteer het kanaal dat u wilt hernoemen met de , toetsen.

Druk op de GELE toets: Er verschijnt een toetsbord op het scherm. Selecteer de karakters (A....Z, 0....9) met de , , toetsen. Druk op OK om te typen.

Selecteer OK op het toetsbord en druk op OK om op te slaan.

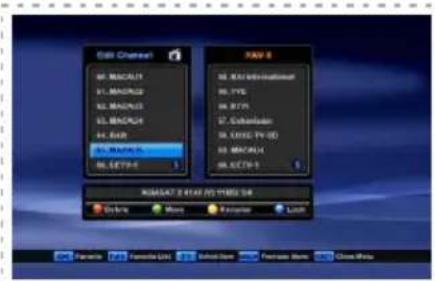

Kanaal Blokkeren

Selecteer het kanaal dat u wilt blokkeren met de y toetsen.

Druk op de BLAUWE toets om het kanaal te vergrendelen.

Het symbol ±b zal ache ter de kanaalnaam versusijnen.

Favoriet kanaal

Druk op de♥ toets om tot 8 lijsten met favorieten samen te stellen en kanalen tot deze lijsten toe te voegen. De lijst met favoriete kanalen zal op het scherm verschijnen. Het aantal kanalen kan worden gewijzigd als u herhaaldelijk op de♥ toets drukt. Selecteer het kanaal dat u wilt toevoegen met de▲y toetsen en druk op OK. De naam van het kanaal dat u selecteerde verschijnt in de favorietenlijst. De informatatie worden automatisch opgeslagen als u waar een ander menu gaat.

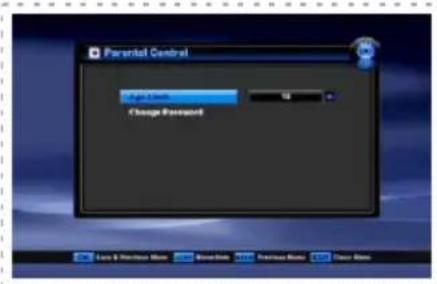

5-2-2 Kinderslot

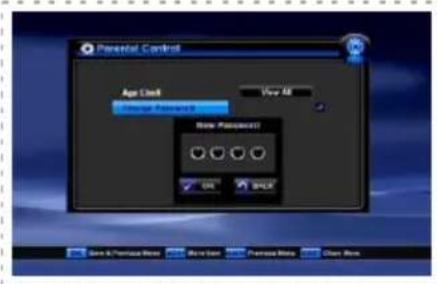

Kinderslot

U=kunt de censuurclassificatie instellen of het wachtwoord wijzigen.

Selecteer het type beperking met de▶ toetsen (7 / 12 / 15 / 18 / Totale blokkering / Geen blokkering)

Wachtwoord wijzigen

Selecteer Veranderen wachtwoord en druk op OK. De melding Nieuw Wachtwoord verschijnt in het venster. Voer het wachtwoord in en druk op OK. Nu verschijnt de melding Controller wachtwoord. Voer het neue wachtwoord opnieuw in. Druk op OK om het op te slaan.

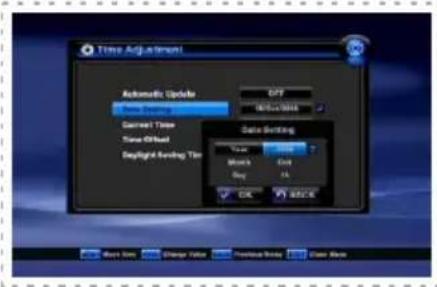

5-2-3 Tijdinstellungen

De ingesteldeijd worden gebruikt als standardtijd voor de TV gids ontwaak- en slaaptijd.

De toegepasteijd is gebaseerd op de TDT ( Time Description Table ) in de gevegensstroom van het huidige programma ( Automatisch aanpassen要去 aan staan ).

• Automatisch aanpassen: Stel Time Offset in met GMT en Daylight Saving Time (Zomertijd).
• Automatisch aanpassen UIT: Selecteer Datum instellen / Huidigeijd / Tijdverschil met , toetsen. Druk op OK en gebruik de cijfertoetsen om het uur, de datum en het一年多 in te stellen of de , toetsen voor de maand instelling.

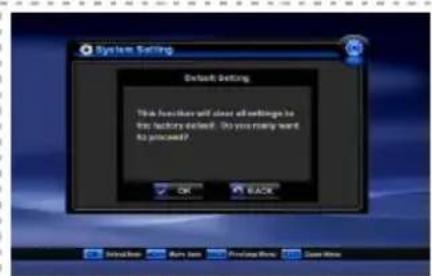

5-2-4 Fabrieksinstelling

Deze functie wist alle instellingen en verwangent ze door de fabrieksinstellingen.

Alle satelliet- en transponderlijsten krijgen opnieuw de standardinstellungen.

Alle in gescande kanalen zullen worden verwijderd.

Druk op OK om de fabrieksinstelling te activeren.

Druk op BACK om te annuleren en terug te keren\ aar systeeminstellungen.

5-2-5 System Informatie

Dit onderdeel geeft meer informatatie weever de huidige hardware- en softwareversie, de loader versie Systeem ID en update datum.

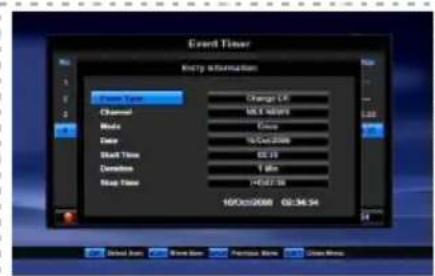

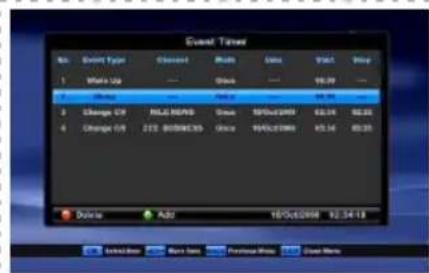

5-2-6 Timer installingen

Er zijn vier soorten instellingen (Verander kanaal / Slaapmodus / Opname)

Selecteer een instelling met de, Zoetsenussen Verander kanaal / Wekmodus / Slaapmodus / Opname.

Selecteer kanaal met de OK toets.

Selecteer modus met de toetsen:tussen

Eenmalig, Dagelijks of Wekelijks.

Selecteer Datum met OK of toets, druk op

om de Dag, Maand of Jaar in te given.

Selecteer de Startijd met de OK of Hoets, druk op , , , om deijd in te gehen.

Selecteer Opnameduur met de toetsen of de numerieke toetsen.

Selecteer Stopijd met OK of de, toetsen en geef de stootijd in met de toetsen.

(1) Kopieer de新模式 software- / upgradebestand\ haar een USB memory stick.
(2) Sluit de USB stick aan op de USB poort van de ontvanger. Op het scherm verschijnt een venster.
(3) Selecteer het software- / upgrade bestand en druk op OK. De geselecteerde gegevens worden maar de ontvanger gestuurd en de upgrade begint. Zodra de upgrade voltooid is, zal de ontvanger automatisch opstarten.
(4) De upgradebare firmware zijn Programma file en kanaal data file.

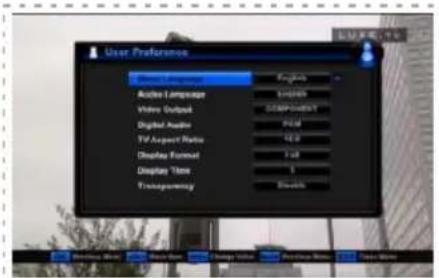

5-3 Voorkeuren

Selecteer de gewenste instellingen in elk menu met de , toetsen. Alle instellingen worden automatisch toegepast wanner u terugkeert maar het Hoofdmenu.

• Menu Taal : Engels / Arabisch / Perzisch / Turks / Duits / Frans / Spaans / Russisch / Pools / Tsjechisch / Grieks / Nederlands / Portugees / Hongaars / Italiaans / Slowaakse / Zweeds / Sloveense / Bulgaars
• Audio Taal: Engels / Frans / Duits / Italiaans / Russisch / Turks / Tsjechisch / Deens / Hongaars / Portugees / Spaans / Zweeds / Pools / Arabisch / Perzisch / Fins / Nederlands / Roemeens.
• Video Uitgang: CVBS / RGB / COMPONENT
• Digitale Audio : PCM / Dolby Digital
• Screen Ratio : 4:3 / 16:9
• Display Formaat : Auto / Letterbox / Center /
• Display Time: 1~20 / Inschakelen / Uitschakelen
• Transparantie : 25% / 50% / 75% / Uitschakelen

U kunt de informatatie over de CAM in de Common Interface van de ontvanger raadplegen. Selecteer de gewenste common interface en druk op OK. De informatatie over de CAM in de common interface verschijnt op het scherm.

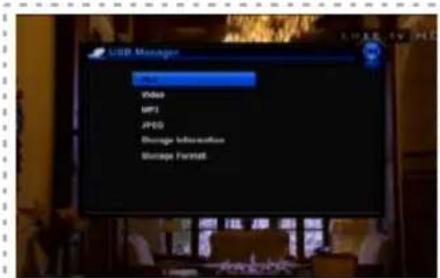

5-5 USB Manager

Er zijn vier lijsten voor verschillende Media files in het USB manager geheugen. (Alles. Video, MP2, JPEG)

U=kunt in dit menu de opslaginformatie en formaat controlleren.

U kunt het gewenste menu selecteren door op OK te drukken.

6-1. Aanbevolen apparatuur

-External USB Hard Disk Drive. (Aanbevolen HDD : 7200RPM)
-USB memory stick.
-Format Type : FAT16/FAT32

(Het systemenndersteunt geen NTFS enander file systeem)

6-2. Opname functie

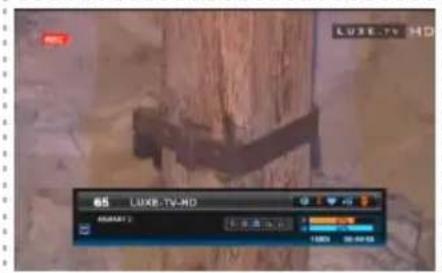

6-2-1. Opnemen

Druk toets om een programma op te nemen.

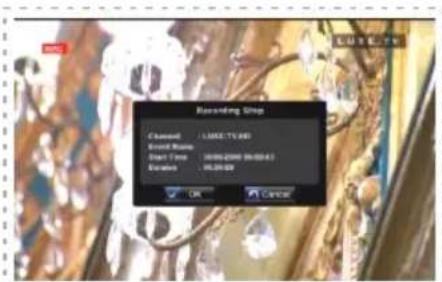

6-2-2. Stop opnemen

Druk toets of toets om de opname te stoppen. Er verschijnt een venster waarin u gevraagd worden of u de opname wilt stoppen of Niet. Gebruik OK om de opname te stoppen of gebruik de BACK toets om de opname te continueren.

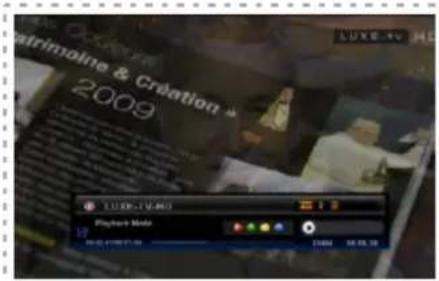

6-2-3. Afspelen

Opgenomen files(*.ts), MP3 en JPEG files können worden afgespeeld met de externe USB stick of HDD.

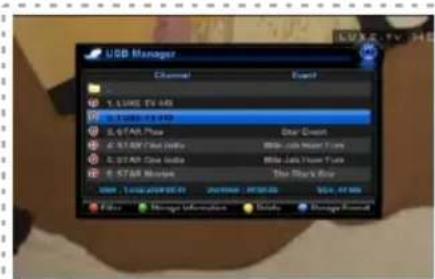

File List

Druk toets om de lijst met files te latent verschijnen.

Selecteer een file

Gebruik de toetsen om de file te selecterendie u wilt zien en druk op OK.

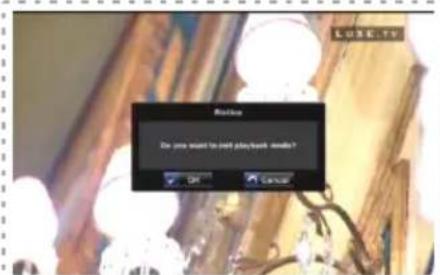

INFO scherm

Tijdens het afspelen van een opgenomen file kunt u de file naam, speeltijd en totaal opgenomen vrijbekijken door op de INFO toets te drukken.

Stop aufspelen

Druk de toets om het afspelen te stoppen. Als u de BACK of EXIT toets indruktkest u het opnemen stoppen nadat u "OK" in het venster heeft geselecteerd.

Verander Afspeel mode

Druk herhaaldelijk op de GROENE toets om de MP3afspeelmode te veranderen in herhaal 1 x herhaal alles, herhaal 1 x in deze file, herhaal alles is deze file.

( Druk de GROENE toets om de Slide show te starten en te stoppen in de file tijdens de JPEG playback )

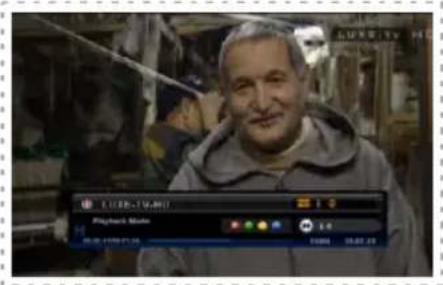

6-2-4. Afspeel methods

Snel vooruit spoelen (Fast forward)

Druk toetsijdens het afspelen van de opgenomen file, de opname worden 2× tot maximaal 32× snel vooruit gespoeld.

Terug spoelen

Druk toetsijdens het afspelen van de opgenomen file, de opname wort 2× tot maximaal 32× snel awhile gespoeld.

Spring vooruit

Druk de toetsijdens het afspelen van de opgenomen file, de opname wordt 5% verder vooruit gezet vanaf het huidige punt.

Spring terug

Druk de Htoetsijdens het afspelen van de opgenomen file, de opname wordt 5% awhile gezet vanaf het huidige punt.

6-2-5. Functie Lijst

USB Menu venster

In de File lijst,(Intu op de RODE toets drukken voor het venster.

U kunt verschillende Media Files selecteren.

• Alles: Laat alle files zien.
• Video: Laat alle opgenomen files zien in de PVR folder.
• MP3: Laat alle MP3 files zien in het huidige folder.
• JPEG: Laat alle JPEG files zien in het huidige folder.

Geheugen informatatie

In de file lijst kunt u op de GROENE toets drukken voor geheugen informatie. U krijgt informatie van de totale geheugen grootte, de grootte van bezette geheugen en de grootte van het nog beschikbare geheugen.

• U kunt de file lijst te voorschijn halen door tijdens de opname op de toets te drukken.

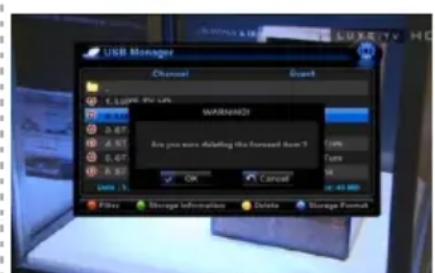

Verwijdersen

Druk op de GELE toets om de file of de gehele file folder te verwijderen. U(Int) ook enkele files in de folder verwijderen.

Formatteer (Alleen HDD)

U kunt allen de HDD formatteren door in de fili lst op de RODE toets te drukken. Deze functie werkt alleen t.a.v. de externe Harde Schijf ( HDD).

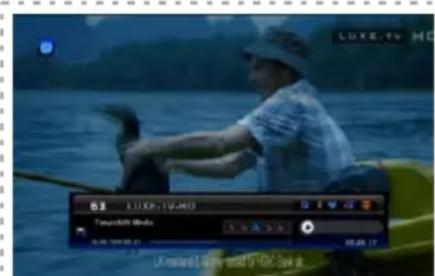

6-2-6. Time Shift Opname functie

Druk T.SHIFT toets op de afstandsbediening om de Time Shift functie te straten of te stoppen. Wilt u terug maar het punt waar u de Time Shift heeft gestart dan kunt u de Time Shift toets indrukken en verrolgens de toets.

Gestopt worden er automatisch op het punt waar u de Time Shift heeft gestart en het kijken maar net programma verrolgen.

7. Probleem oplossingen

Er können verschillende oorzakenং发展格局 het toestel Niet maar behoren functioneert.

Controleer waarom bij problemen het toestel in overeenstemming met de stappen in onderstaande tabel

Probleem	Mogelijk oorzaken Mogelijk oplossing
*Het display op het frontpaneellicht Niet op.	*Het netsnoer (adapter) of 12V plug is Niet aangesloten.	*Kijk of de netstekker van de adapter goed in het stopcontact zit of dat de 12V plug van de adapter goed achefterin de ontvanger zit.
*Geen geluid of beeld	*Verkeerde aansluiting van de Video- / Audio uitgang maar de TV ingang.*Verkeerde aansluiting van de satelliet antenna kabel.*Niet goed uitgerichte satelliet schotel.	*Verbind de twee aansluitinger op de ontvanger en TV op een correcte manier met de Scart-, Tulp- of RF kabel.*Sluit de Antenne kabel goed aan.*Stel de schotel (antenne) bij tot better signaal.
*Zwart wit of rollend beeld	*Geen of te zwak signaal*Verkeerde instelling van de kanaalformatie in het System Installatie Menu.*Uw TV standard verschilt van de satelliet uitzendstandaal.	*Controler de coaxkabel aansluitingen de LNB aansluitingen en andere apparatuur die:tussen de ontvanger en de LNB zichaangesloten. Stel desnoods de schotelrichting bij.*Voer de instelwaarde correct in*Gebruik een TV met bezelfde standaal. Sluit een NTSC/PAL converter aan op de TV.
*De afstandsbediening functioneert Niet	*Batterijen+zijn leeg.*De afstandsbediening worden verstoord door fluorescerendlicht.*De afstandsbediening worden Niet goed gericht op de ontvanger.	*Vernieuw de batterijen.*Doe delichtbron uit die vermoedelijk de oorzaak is.*Richt de afstandsbediening beter op de ontvanger.

8. Technische specificaties

Tuner & kanalen

Ingangsimpedantie : 75 ohm of 75 ohm ontgebalanceerd

Signaalniveau: -25 to -65dBm

LNB Spanning & Polarisatie : Verticaal - +13V / Horizontaal - +18V

Stroom : 500mA Max / overbelastingsbeveiling

22KHz Toon : Frequentie - 22KHz ± 4KHz

Amplitude: 0.65V ± 0.2V

DiSEqC Control : Versies 1.0/1.1/1.2/1.3 compatibel

Demodulatie : DVBS-QPSK, DVBS2-QPSK, DVBS2-8PSK

Ingang Symbol Rate : DVBS 1-45 Ms/s

DVBS2-QPSK 20 - 45MSPS

DVBS2-8PSK 10 - 45MSPS

FEC Decoder : DVBS Code Rate 1/2, 2/3, 3/4, 5/6, 7/8 en Auto

DVBS2 Code Rate 1/2, 2/3, 3/4, 3/5, 4/5, 5/6

8/9, 8/10 (QPSK)

DVBS2 Code Rate 2/3, 3/4, 3/5, 5/6, 8/9, 9/10 (8PSK)

MPEG Transport stroom A/V Decodering

Transport Stroom:MPEG-2 ISO/IEC 13818

Transport Stroom : Specificatie

Profile Level : MPEG-2 MP@HL, MPEG-4 part 10 H.264

Input Rate : 160 Mbit/s Max

Audio Decodering : MPEG / MusiCam Layer I & II

2 x volledig onafhankelijk CI slots voor 2 CI Modules ( CAM's )

geschickt voor standard DVB_CL ( CENELEC EN-50221 )

Tot 20Mbits/s op Common Interface

Tot 100Mbits/s op Transport Stream

MPEG II Transfer Stream compatibel

3.3V of 5V I/O buffer voor direct interface with FEC and DEMUX Ics

8. Technische specificities

A/V & Data In / Out

TV SCART : Uitgang (CVBS, RGB, Audio L/R)

VCR SCART : Uitgang (CVBS, Audio L/R)

VIDEO UIT : 1 X RCA Cinch

AUDIO UIT:2X RCA Cinch (L/R)

S/PDIF : COAXIAAL Digital Audio Output

COMPONENT UIT(YPbPr) : 3 X RCA Cinch

USB 2.0 Master

HDMI

Beveiling : Gescheiden Interne zekering en elektrische schok beveilinging

Fysieke specificaties

Opslag vochtigkeit: 5% 95% RH (zonde condensatie)

MEMO

DENSON

DS300-HD

DENS

DS300-HD
