Recumbent Relaxbike 5G - Vélo d'appartement Klarfit - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vélo d'appartement couché (recumbent)
Marque	Klarfit
Modèle	Recumbent Relaxbike 5G
Dimensions (L x l x H)	Environ 120 x 60 x 100 cm
Poids	Environ 30 kg
Poids utilisateur max.	120 kg
Alimentation	Piles (2 x AAA, non incluses)
Résistance	Réglable manuellement, 8 niveaux de tension
Affichage	Vitesse, distance, temps, odomètre, calories, pulsations cardiaques
Fonction scan	Affichage automatique des 6 fonctions toutes les 6 secondes
Arrêt automatique	Après 4 minutes d'inactivité (données sauvegardées)
Pédales	Pédales réversibles avec sangle, filetage standard
Siège et dossier	Réglables en hauteur, dossier rembourré
Capteur cardiaque	Pulsomètre intégré dans la console
Matériau du cadre	Acier
Niveau sonore	Faible, usage domestique
Entretien	Nettoyer avec un chiffon humide, vérifier les vis régulièrement
Certifications	CE, conformité aux directives européennes (CEM, RoHS, LVD, DIN EN 957)
Pays de fabrication	Chine (estimation)
Garantie	2 ans (standard, vérifier vendeur)

FOIRE AUX QUESTIONS - Recumbent Relaxbike 5G Klarfit

Quel type de piles utiliser pour la console ?

La console fonctionne avec deux piles AAA (LR03) non incluses. En cas d'affichage défectueux, retirez les piles et réinsérez-les ou remplacez-les.

Comment régler la résistance ?

Tournez le régleur de tension situé sur la colonne avant. Il propose 8 niveaux de résistance. Tournez dans le sens horaire pour augmenter l'effort, antihoraire pour réduire.

Comment assembler le vélo ?

L'assemblage nécessite de fixer les supports avant et arrière, d'insérer la colonne du siège, de monter le dossier et le siège, de connecter les câbles de la console et de fixer les pédales. Serrez toutes les vis et écrous. Consultez le manuel pour les étapes détaillées.

Que faire si l'écran n'affiche rien ?

Vérifiez d'abord que les piles sont correctement insérées et en bon état. Si l'écran reste vide, appuyez sur le bouton de réinitialisation pendant 2 secondes ou retirez/ réinsérez les piles.

Puis-je utiliser l'appareil si j'ai des problèmes de santé ?

Consultez toujours un médecin avant de commencer tout programme d'exercice, en particulier si vous avez plus de 35 ans ou des problèmes de santé préexistants. Arrêtez immédiatement si vous ressentez des vertiges, nausées ou douleurs.

Comment réinitialiser l'odomètre ?

L'odomètre (distance totale) ne peut pas être réinitialisé par l'utilisateur. Les autres valeurs (temps, distance, calories) peuvent être remises à zéro en maintenant le bouton de réinitialisation enfoncé pendant 2 secondes.

Quels types de chaussures dois-je porter ?

Portez des chaussures de sport adaptées pour éviter que vos pieds ne glissent des pédales. Évitez les vêtements amples qui pourraient se coincer dans les pièces mobiles.

Comment nettoyer et entretenir le vélo ?

Nettoyez le cadre et la console avec un chiffon doux humide (pas de solvants). Vérifiez régulièrement le serrage des vis et boulons. Lubrifiez les parties mobiles si nécessaire avec un lubrifiant adapté.

Quel est le poids maximal supporté ?

Le poids maximal de l'utilisateur est de 120 kg (estimation courante pour ce type de vélo). Ne dépassez pas cette limite pour éviter d'endommager l'appareil.

Puis-je utiliser l'appareil en extérieur ?

Non, l'appareil est conçu pour un usage intérieur uniquement. Installez-le sur une surface plane et propre, à l'abri de l'humidité et des projections d'eau.

MODE D'EMPLOI Recumbent Relaxbike 5G Klarfit

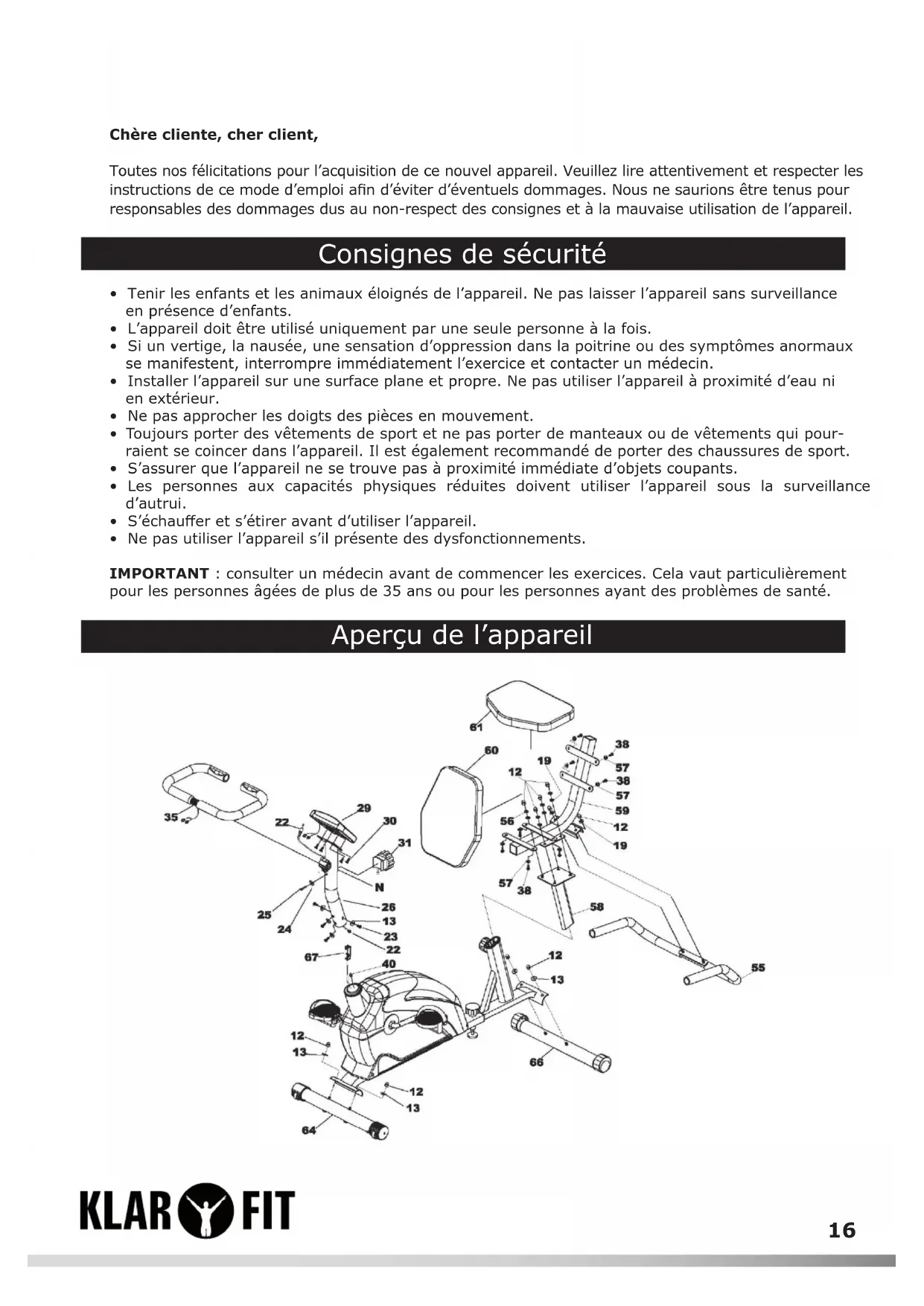

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil.

Consignes de sécurité

• Tenir les enfants et les animaux éloignés de l'appareil. Ne pas laisser l'appareil sans surveillance en présence d'enfants.
  • L'appareil doit être utilisé uniquement par une seule personne à la fois.
• Si un vertige, la nausée, une sensation d'oppression dans la poitrine ou des symptômes anormaux se manifestent, interrompre immédiatement l'exercice et contacter un médecin.
• Installer l'appareil sur une surface plane et propre. Ne pas utiliser l'appareil à proximité d'eau ni en extérieur.
• Ne pas approcher les doigts des pièces en mouvement.
• Toujours porter des vêtements de sport et ne pas porter de manteaux ou de vêtements qui pourraient se coincer dans l'appareil. Il est également recommandé de porter des chaussures de sport.
• S'assurer que l'appareil ne se trouve pas à proximité immédiate d'objets coupants.
• Les personnes aux capacités physiques réduites doivent utiliser l'appareil sous la surveillance d'autrui.
  • S'échauffer et s'étirer avant d'utiliser l'appareil.
• Ne pas utiliser l'appareil s'il présente des dysfonctionnements.

IMPORTANT : consulter un médecin avant de commencer les exercices. Cela vaut particulièrement pour les personnes âgées de plus de 35 ans ou pour les personnes ayant des problèmes de santé.

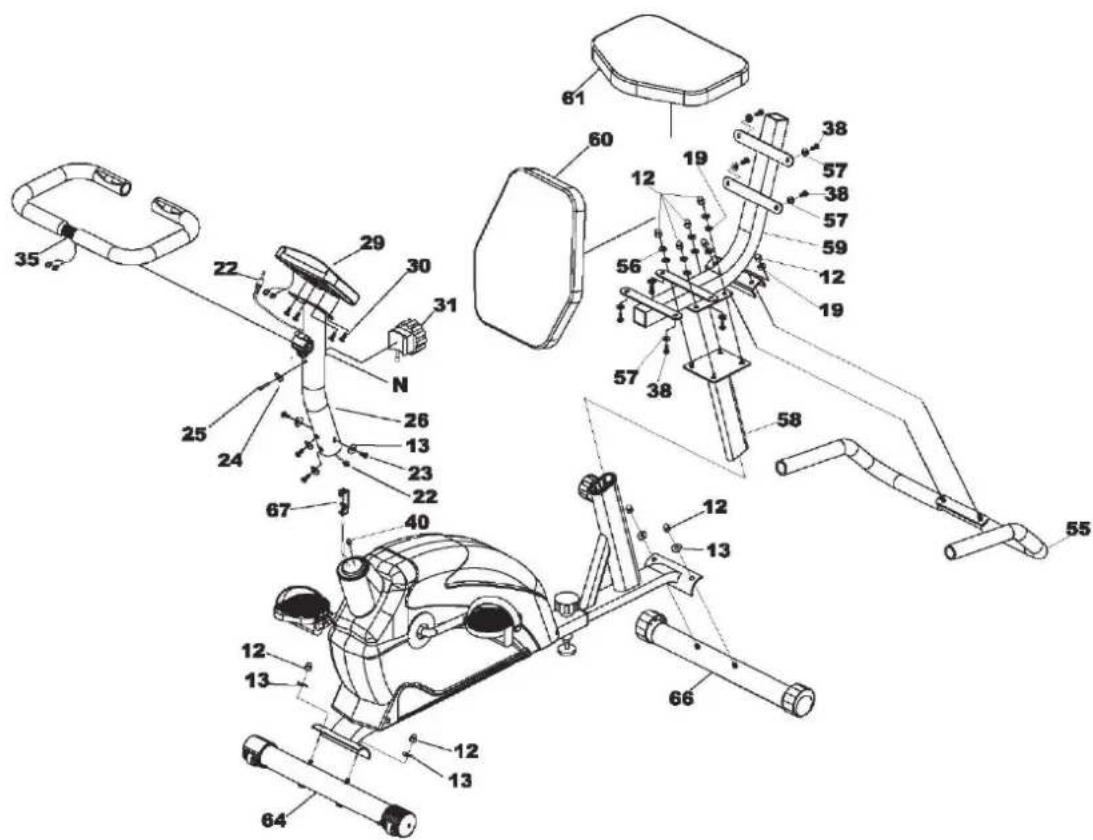

Aperçu de l'appareil

N°	Description Qté. N° Description Qté.
12	Écrou borgne 10 38 Boulon Allen M5*15 8
13	Rondelle bombée 8 40 Câble inférieur de l
19	Rondelle plate 6 56 Rondelle élastique 4
22	Câble central de la console 1 57 Rondelle
23	Boulon Allen 4 58 Colonne arrière 1
24	Rondelle bombée	1
25	Vis	1
26	Colonne avant	1
29	Console	1
30	Vis M5*16	4
31	Régleur de tension et corde	1
35	Barre de fixation de la console	1

console	1
59	Tube du dossier	1
60	Dossier	1
61	Siège	1
64	Support avant	1
66	Support arrière	1
67	Câble de tension inférieur	1

Montage

Étape 1

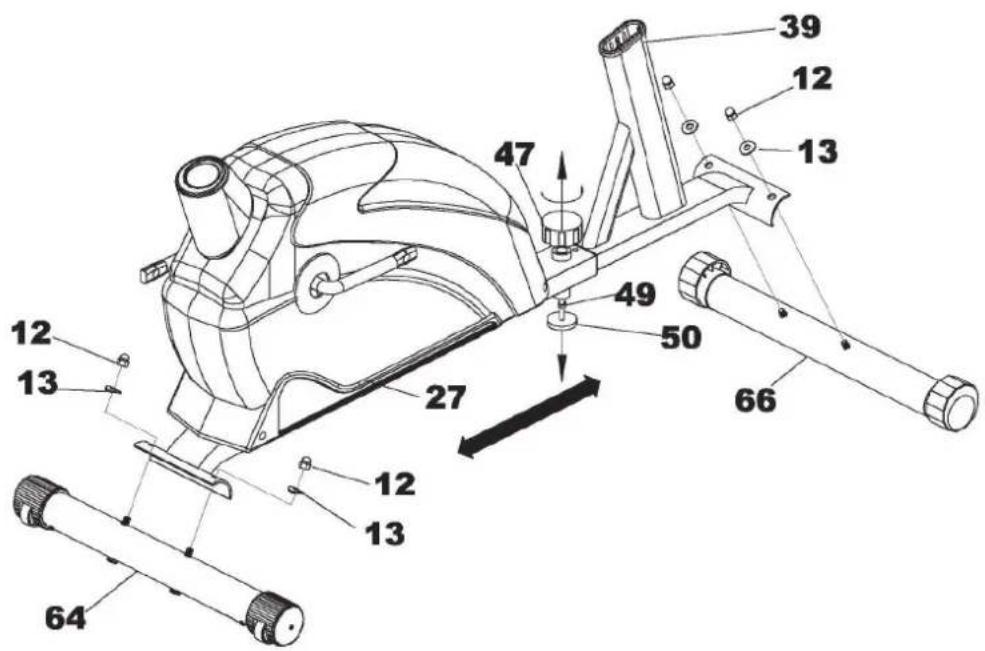

Fixer le support avant (64) au cadre principal (27) avec deux rondelles bombées (13) et deux écrous borgnes (12). Procéder de même avec le support arrière.

Choisir un emplacement pour le vélo couché. Tourner la mollette d'ajustement (50). S'assurer que la mollette est bien en contact avec le sol. La fixer à l'aide d'un écrou (49) pour assurer la stabilité du vélo couché. Tirer sur la poignée à ressort pour ajuster l'écart entre le cadre principal avant (27) et le cadre principal arrière (39).

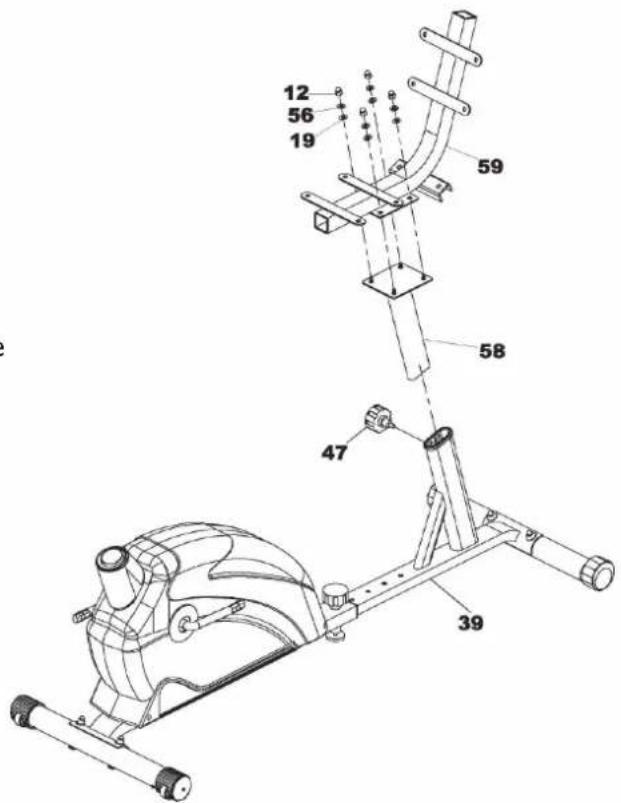

Introduire la colonne du siège (58) dans le cadre principal arrière (39) et la fixer avec la poignée à ressort (47). Fixer le tube du dossier (59) à la plaque supérieure de la colonne du siège. Pour cela, utiliser 4 x rondelles plates (19), 4 x rondelles élastiques (56), et 4 x écrous borgnes (12).

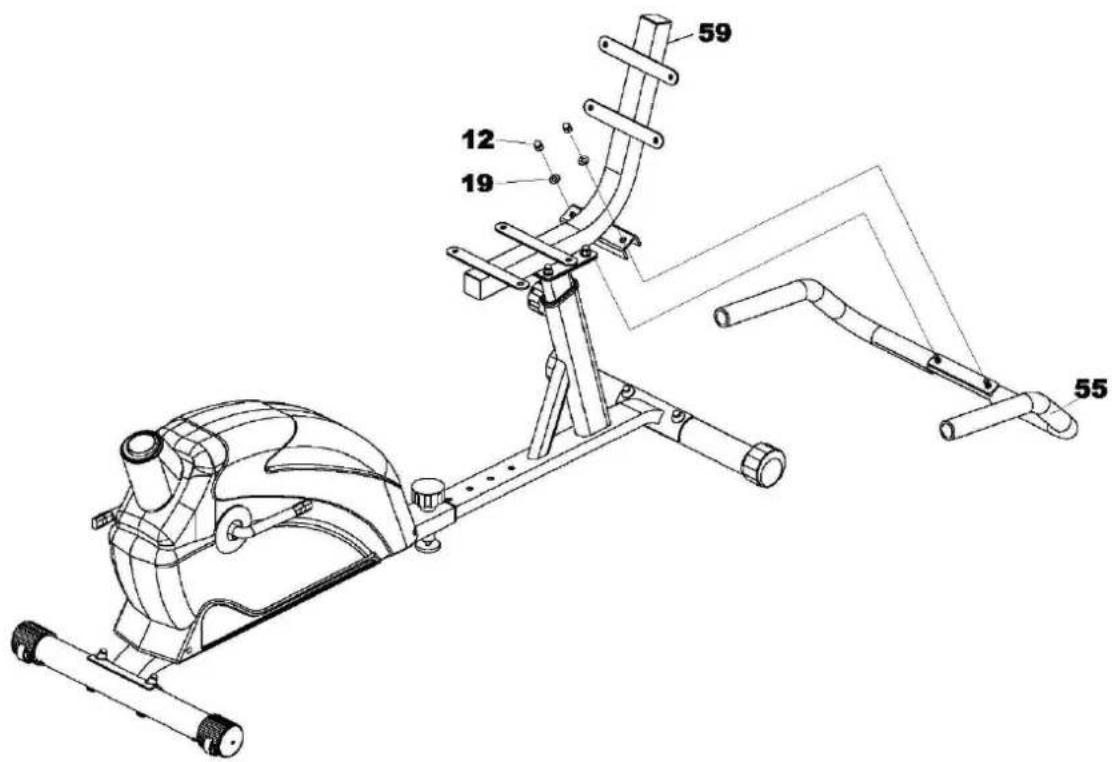

Introduire la poignée de la selle (55) dans le tube du dossier (59) et la fixer avec 2 rondelles (19) et 2 écrous (12).

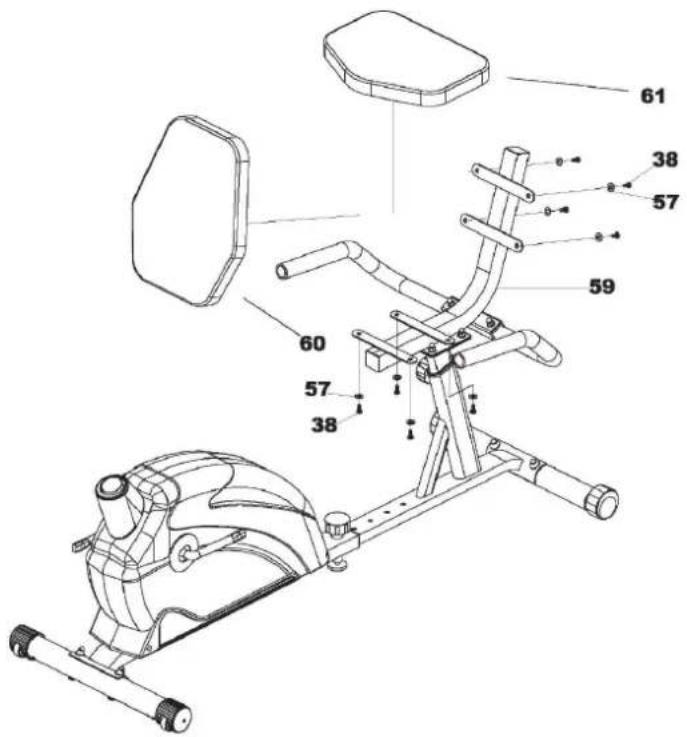

Fixer le siège (61) au tube du dossier (59) à l'aide de 4 rondelles plates (57) et 4 écrous Allen (38). Fixer le dossier (60) au tube du dossier (59) avec 4 rondelles plates (57) et 4 écrous Allen.

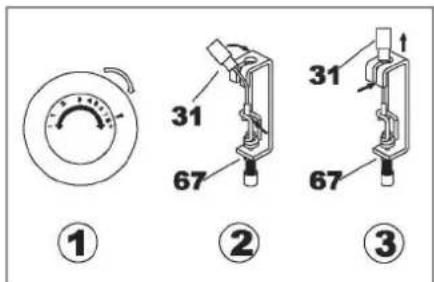

Remarque : régler la tension sur le niveau 8 avant l'assemblage. Au niveau de la colonne avant (26) et relier le câble central de la console (22) avec le câble inférieur de la console (40).

Raccorder le câble de tension (31) avec le câble inférieur de tension (67). Fixer le bouton de tension avec 1 x rondelle bombée (24) et 1 x vis (25).

① 31 67 ② 31 67 ③

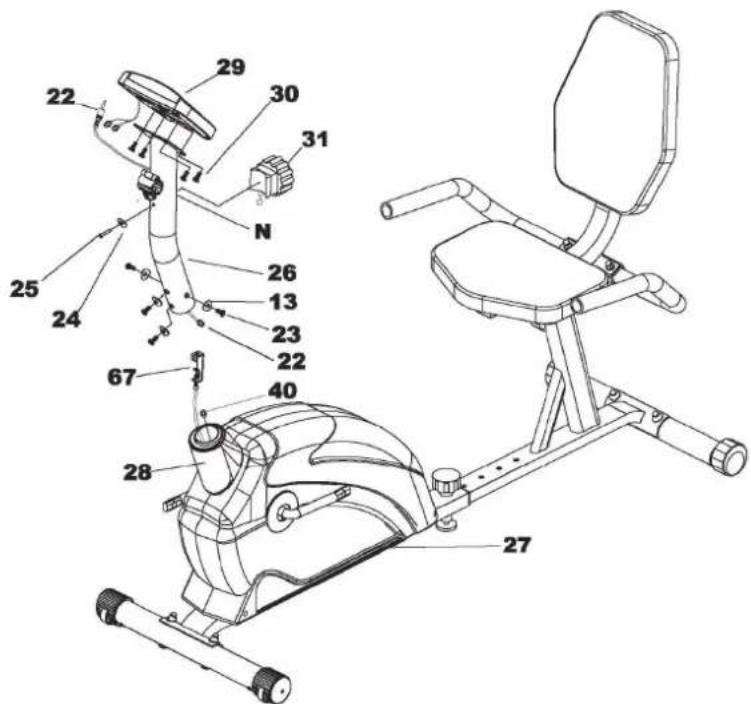

Retirer la protection de la colonne inférieure avant (28) et introduire la colonne avant (24) dans le cadre principal (27). Fixer avec 4 écrous Allen (22) et 4 rondelles (13).

Introduire la console (29) dans le tube avant (26) et la fixer avec 4 vis (30). Introduire le câble central de la console dans le trou du pulsomètre.

Fixation du régleur de tension

1 2 3 4 5
Sortir le câble inférieur de tension de l'ouverture de la colonne avant.	Fixer le câble du régleur de tension au câble de tension inférieur en l'attachant à l'aide des pinces. Faire passer le câble dans le trou de l'étrier. Veiller à ajuster la hauteur de la barre de la console pour obtenir la longueur adaptée du câble.		Installer le régleur de tension sur l'ouverture de la colonne avant et la fixer avec une vis.

Étape 6 :

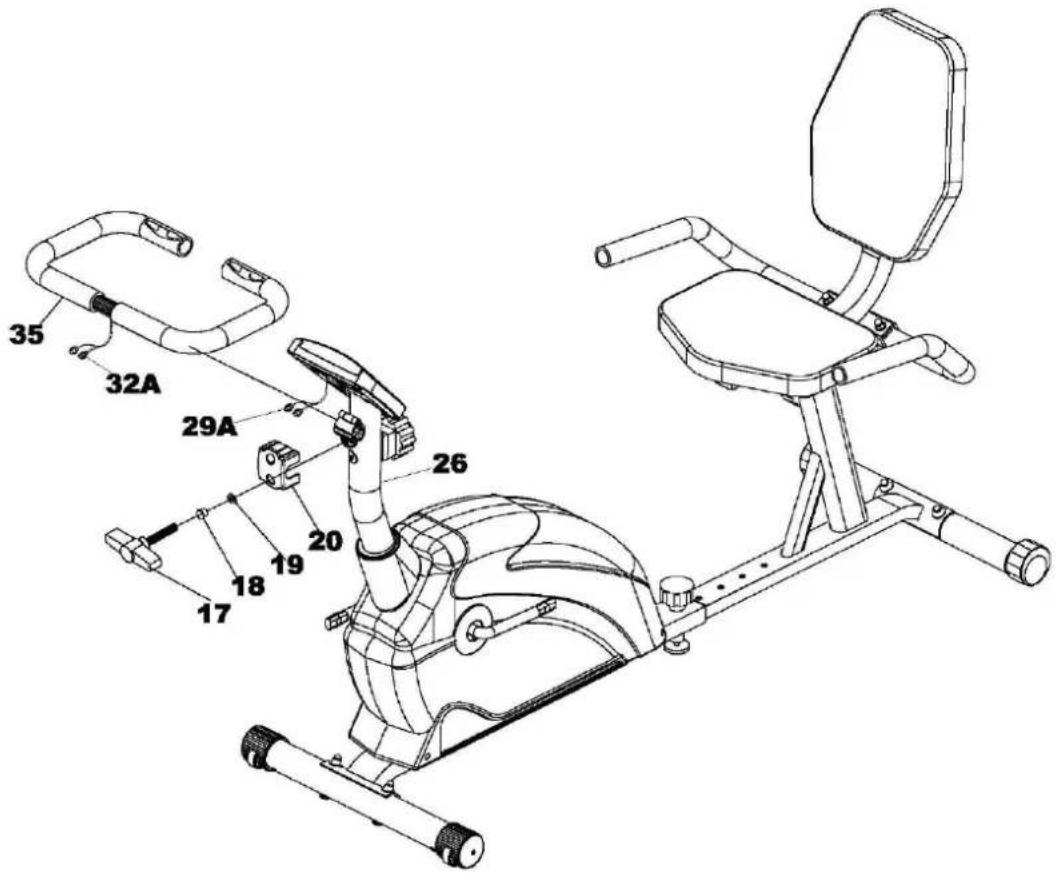

Fixer la barre de fixation de la console (35) à la colonne avant (26) avec la protection de la barre (20), une rondelle (19), une vis d'écartement (18) et la clé de vissage (17). Raccorder à présent le câble central du pulsomètre (32A) avec le câble supérieur du pulsomètre (29A)

35 32A 29A 26 18 19 20 17

Étape 7 :

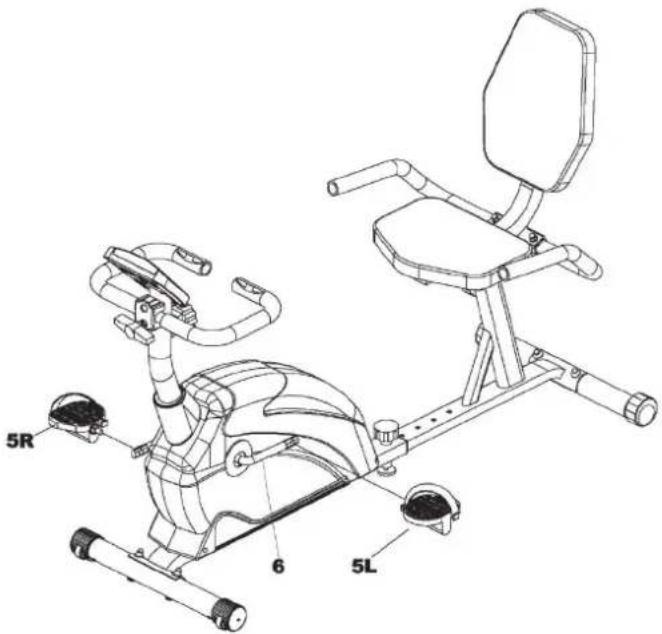

Fixer à présent la pédale de gauche (5L) et la pédale de droite (5R) à la manivelle correspondante. Veiller à visser la pédale de droite dans le sens des aiguilles d'une montre, celle de gauche dans le sens inverse des aiguilles d'une montre.

S'assurer que tous les boulons, les vis et les écrous sont bien fixés avant d'utiliser l'appareil.

5R 6 5L

Utilisation

Démarrage/arrêt automatique

En cas d'inactivité d'une durée supérieure à 4 minutes, l'écran de l'appareil s'éteint. Les données comme la durée, la distance, les calories, l'odomètre sont toutefois sauvegardées.

Scan auto

Appuyer sur cette touche jusqu'à ce que la flèche pointe sur « SCAN ». L'écran passe alors en revue les 6 affichages disponibles : durée, vitesse, distance, calories, odomètre, pulsations. Chaque fonction s'affiche pendant 6 secondes.

Vitesse

Affiche la vitesse actuelle.

Distance

Affiche la distance parcourue de 0.0 à 999,9 km.

Temps

Affiche la durée de l'entraînement de 00:00 (minutes) à 99:59.

Odomètre

Affiche la distance totale parcourue.

Pulsations

Affiche le nombre de pulsations cardiaques par minute.

Réinitialisation

Appuyer sur cette touche pendant 2 secondes pour réinitialiser les valeurs (hormis l'odomètre).

Remarque : si un affichage défectueux apparaît à l'écran, retirer les piles et les réintroduire ou les remplacer.

Information sur le recyclage

Vous trouverez sur le produit l'image ci-contre (une poubelle sur roues, barrée d'une croix), ce qui indique que le produit se trouve soumis à la directive européenne 2002/96/CE. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. Respectez-les et ne jetez pas les appareils usagés avec les ordures ménagères. La mise au rebut correcte du produit usagé permet de préserver l'environnement et la santé. Le recyclage des matériaux contribue à la préservation des ressources naturelles.

Déclaration de conformité

Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Ce produit est conforme aux directives européennes suivantes :

2014/30/UE (CEM)

2011/65/UE (RoHS)

2006/95/UE (LVD)

DIN EN 957
