MODE D'EMPLOI TFP240A PROLINE

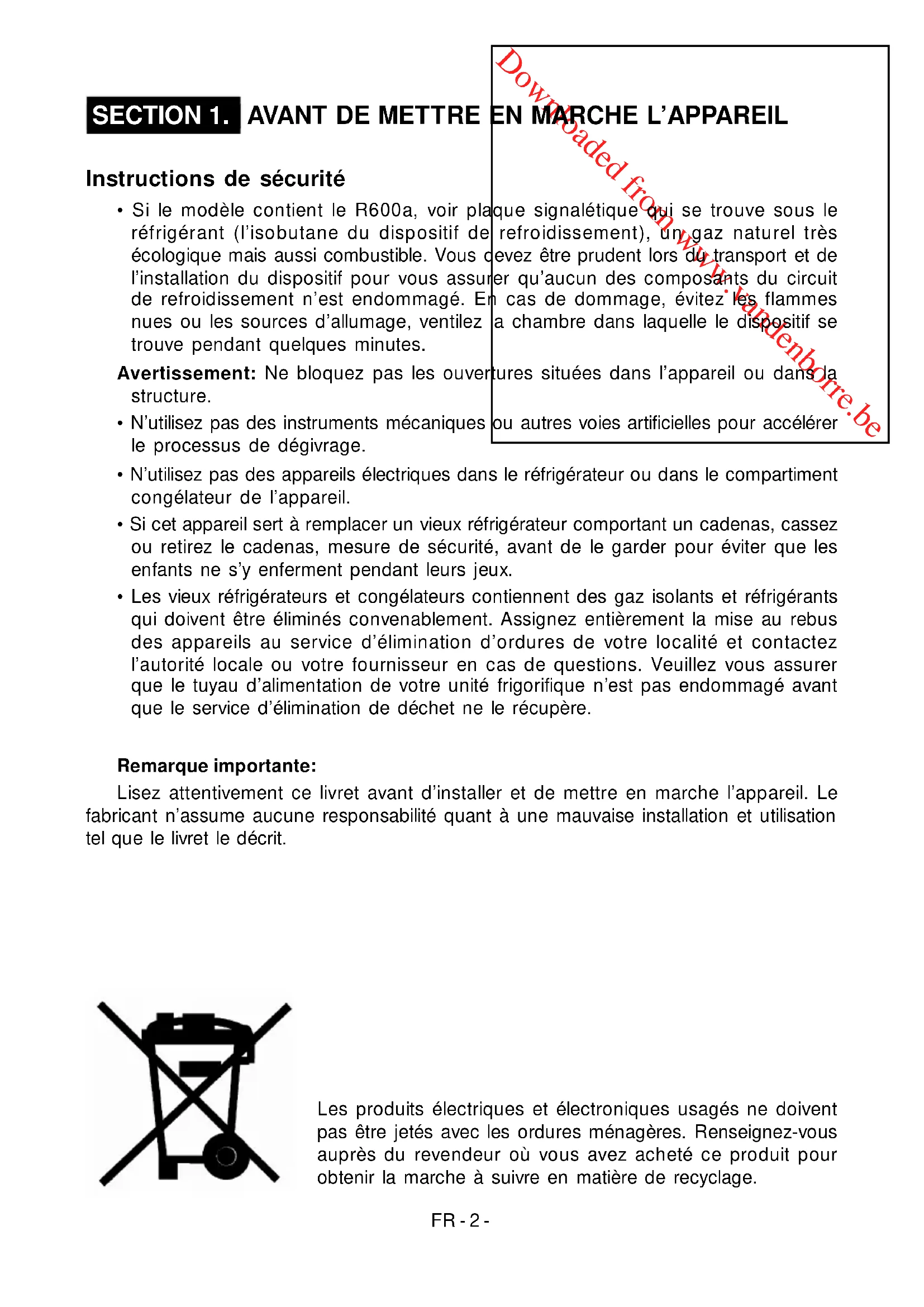

AVANT DE METTRE EN MARCHE L’APPAREIL Instructions de sécurité

• Si le modèle contient le R600a, voir plaque signalétique qui se trouve sous le réfrigérant (l’isobutane du dispositif de refroidissement), un gaz naturel très écologique mais aussi combustible. Vous devez être prudent lors du transport et de l’installation du dispositif pour vous assurer qu’aucun des composants du circuit de refroidissement n’est endommagé. En cas de dommage, évitez les flammes nues ou les sources d’allumage, ventilez la chambre dans laquelle le dispositif se trouve pendant quelques minutes.

Avertissement: Ne bloquez pas les ouvertures situées dans l’appareil ou dans la

• N’utilisez pas des instruments mécaniques ou autres voies artificielles pour accélérer le processus de dégivrage.

• N’utilisez pas des appareils électriques dans le réfrigérateur ou dans le compartiment congélateur de l’appareil.

• Si cet appareil sert à remplacer un vieux réfrigérateur comportant un cadenas, cassez ou retirez le cadenas, mesure de sécurité, avant de le garder pour éviter que les enfants ne s’y enferment pendant leurs jeux.

• Les vieux réfrigérateurs et congélateurs contiennent des gaz isolants et réfrigérants qui doivent être éliminés convenablement. Assignez entièrement la mise au rebus des appareils au service d’élimination d’ordures de votre localité et contactez l’autorité locale ou votre fournisseur en cas de questions. Veuillez vous assurer que le tuyau d’alimentation de votre unité frigorifique n’est pas endommagé avant que le service d’élimination de déchet ne le récupère. Remarque importante: Lisez attentivement ce livret avant d’installer et de mettre en marche l’appareil. Le fabricant n’assume aucune responsabilité quant à une mauvaise installation et utilisation tel que le livret le décrit. Les produits électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères. Renseignez-vous auprès du revendeur où vous avez acheté ce produit pour obtenir la marche à suivre en matière de recyclage. PDF created with pdfFactory Pro trial version www.pdffactory.comDownloaded from www.vandenborre.be FR - 3 - Recommandations

Avertissement : N’utilisez pas d’appareils mécaniques ou d’autres moyens artificiels

pour accélérer le processus de décongélation. N’utilisez pas d’appareils électriques dans l’espace de stockage des aliments de l’appareil. N’obstruez pas les ouvertures de ventilation de l’appareil. N’endommagez pas le circuit de liquide réfrigérant du réfrigérateur.

• Ne pas utiliser des adapteurs ou joints qui pourraient provoquer le surchauffage ou l’incendie .

• Ne pas brancher sur la fiche des cables abimés et courbés .

• Ne jamais flexionner ni tractionner les câbles .

• Ne pas permettre aux enfants de jouer avec l’appareil . Les empècher de s’asseoir sur les rayons ou de se pendre à la porte .

• Pour racler le givre formé dans la partie congélante, ne pas utiliser des objets metalliques tranchants qui pourraient trouer le corps du congélateur et créer des dommages irréversibles . Pour faire cela, utiliser un racloir en plastique .

• Ne pas insérer la fiche dans la prise avec la main mouillée .

• Afin d’éviter le danger d’explosion des bouteilles ou boites qui contiennet en particulier des liquides gazeux (bouteilles en verre ou boites en fer-blanc), ne pas les placer dans la partie congélante durant la procédure de congélation .

• Les bouteilles contenant de l’alcool en grande quantité doivent être soigneusement rebouchées et placées perpendiculairement dans l’appareil .

• Ne pas toucher la surface réfrigérante avec la main mouillée, afin d’éviter le risque d’être brulé ou blessé.

• Ne pas manger de la glace sortie de la partie congélante .

• Cet appareil n’est pas destiné à être utilisé par des personnes (enfants inclus) dont les capacités physiques, sensorielles ou intellectuelles sont réduites ou bien manquant d’expérience et de connaissances à moins d’avoir été encadrées ou formées au niveau de l’utilisation de l’appareil par une personne responsable de leur sécurité. Surveillez les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

• Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabriquant ou par un agent de maintenance ou une personne dûment qualifiée. PDF created with pdfFactory Pro trial version www.pdffactory.comDownloaded from www.vandenborre.be FR - 4 - Montage et mise en marche de l’appareil

• Cet appareil est conçu pour fonctionner avec le courant secteur de 220-240 V et 50 Hz.

• Vous pouvez demander au service agréé le montage et la mise en marche de l’appareil gratuitement.

• Avant de le mettre sous tension, vérifier que le voltage de votre maison soit identique à celui figurant sur l’étiquette de l’appareil.

• Dans le cas où la prise ne convient pas à la fiche du réfrigérateur, la remplacer par une autre qui convienne (minimum 16 A) .

• Prévoir une prise ménagére pour la fiche . A défaut de celle-ci, il est recommandé d’appeler un électricien.

• Le producteur n’est pas responsable de la réparation d’une panne existant déjà dans la ligne de terre .

• Ne pas exposer l’appareil directement aux rayons du soleil.

• Votre réfrigérateur ne devrait pas s’utiliser à l’air ouvert et être exposé à la pluie.

• Le réfrigérateur doit être installé à l’écart de toutes sources de chaleur ; prévoir un endroit permettant une ventilation d’air suffisante et une distance de 50 cm quand il s’agit des radiateurs, poëles à gaz et à charbon, de 2 cm au minimum quand il s’agit des pôèles électriques.

• D Dans le cas où le réfrigérateur est installé près d’un autre réfrigérateur ou d’un congélateur, prévoir une distance d’au moins 2 cm pour éviter la condensation.

• Ne rien poser de lourd sur l’appareil.

• Installez votre réfrigérateur à la façon de laisser un espace de 15 centimétres au dessus.

• L’appareil doit être fixé soigneusement sur une surface plane. Sur des surfaces inclinées, utiliser les deux pieds avant afin de balancer l’equilibre.

• Nettoyer les accessoires extérieures et intérieurs à l’eau tiéde additionnée d’une petite cuillére de bicarbonate. Remettre en place les accessoires après les avoir essuyés soigneusement. Avant la mise en marche

• Afin d’assurer un bon fonctionnement de l’appareil, attendez 3 heures avant de le brancher.

• Lors de la mise en marche initiale il peut se dégager une odeur qui disparaitra quand l’appareil aura commencé la réfrigération. PDF created with pdfFactory Pro trial version www.pdffactory.comDownloaded from www.vandenborre.be FR - 5 -

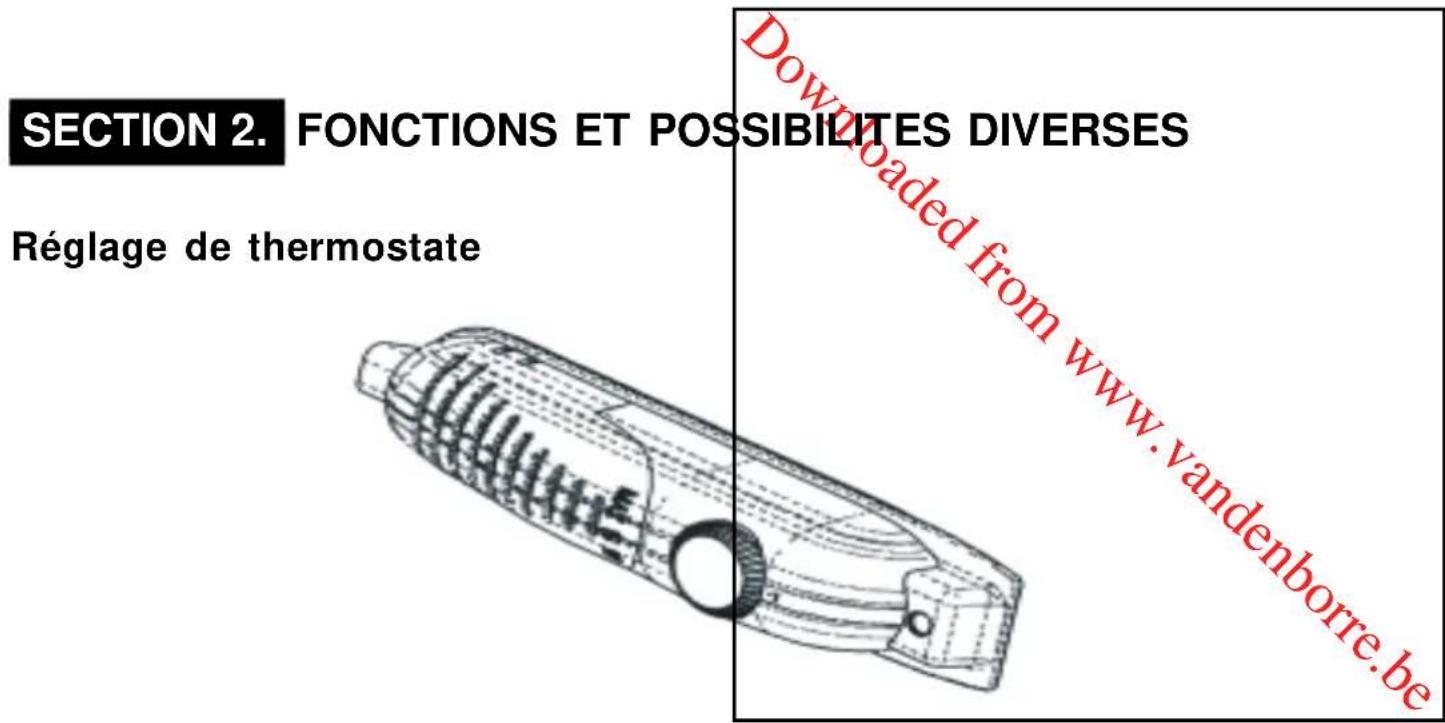

• La température intérieure des congélateur et réfrigérateur est réglée automatiquement par le thermostat. Afin d’obtenir des températures plus basses, tourner la manivelle à partir de la position 1 vers la position 5.

• Pour la conservation des aliments dans le congélateur pour une durée courte, maintenir la manivelle entre 1 et 3.

• Dans le cas de conservation à long terme des aliments dans le congélateur, mettre la manivelle dans la position 3-4. Attention; La température extérieure, la quantité des aliments à conserver et l’ouverture fréquente de la porte affectent la température intérieure du congélateur. En cas de besoin, modifier le réglage de température. Accessoires Le plateau de glace;

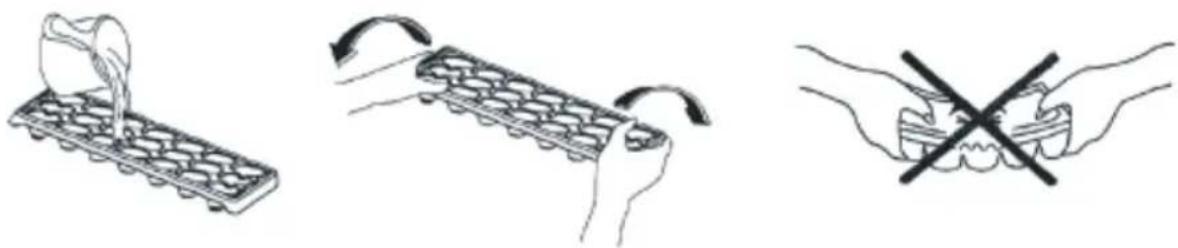

• Remplissez le plateau de glace avec de l’eau et placez-le au départment de congélation.

• Aprés que l’eau devienne complétement de la glace, vous pouvez mettre les cubes de glace à un récipient en tournant le plateau comme il s’est éxposé. PDF created with pdfFactory Pro trial version www.pdffactory.comDownloaded from www.vandenborre.be FR - 6 - Indicateur de température Pour vous aider au bon réglage de votre appareil nous avons équipé votre réfrigérateur d’un indicateur de température, celui-ci étant placé dans la zone la plus froide. Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez á ce que sur l’indicateur de temperature le logo « OK » apparaisse. Si « OK » n’apparaît pas, La température est mal réglée. L’indication « OK » apparaissant en noir,celui-ci est difficilement visible si l’indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s’il est correctement éclaire. A chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l’intérieur de l’appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification. NOTA : Après chargement de l’appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte il est normal que l’inscription « OK » n’apparaisse pas dans l’indicateur de réglage de température. Si l’évaporateur du compartiment réfrigérateur (paroi du fond de l’appareil) se couvre anormalement de givre (appareil trop chargé, tempétrature ambiante élevée, ouvertures féquentes de la porte), réglez le dispositif de réglage de température sur une position inférieure jusqu’à obtenir de nouveau des périodes d’arrêt du compresseur. Emplacement des denrées Zone la plus froide Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature. La zone la plus froide se situe juste au-dessus de bac à légumes. Le symbole ci-contre indique l’emplacement de zone la plus froide de votre réfrigérateur Afin de garantir une température basse dans cette zone, veillez à ce que la clayette soit placée au niveau de ce symbole, comme sur le schéma. PDF created with pdfFactory Pro trial version www.pdffactory.comDownloaded from www.vandenborre.be FR - 7 - La limite superieure de la zone la plus froide gr indiquée par la base inférieure de l’autocollant (pointe de Fléche). La clayette suérieure de la zone laplus froide doit être au mêma niveau que lapointe de la Fléche. LA Zone la plus Froide se situe en-dessous de ce nieveau. Ces clayettes étant amovibles, veillez à ce qu’elles soient toujours au même niveau que ces limites de zone décrites sur les autocollants, afin de garantir les tempéatures dans cette zone. Chaque tytpe d’aliment a une température de conservation idéale et donc un emplacement pécis à respecter. Emplacements Produits Clayettes supérieures Zone la plus froide Bac à légumes Contre-porte Aliments cuits, entrements et toutes denrées à consommer assez rapidement. Viande, volaille, gibier et poissons crus. Temps maxi- mum de conservation : 1 à 2 jours. Fruits frais, charcuterie. Légumes frais, fruits. Les balconnets recevront, en bas les bouteilles puis en remontant, les produits de faible volume et d’emploi courant (yaourts, crème fraîche,..). Le beurre, les fromages cuits et les œufs trouveront leur place dans les casiers appropriés. PDF created with pdfFactory Pro trial version www.pdffactory.comDownloaded from www.vandenborre.be FR - 8 -

• Pour empêcher l’humidité et les odeurs, meltre les aliments dans des récipients fermés.

• Ne jamais placer des aliments chauds dans le réfrigérateur. Les aliments chauds doivent être laissés refroidir à la température ambiante et placés dans le réfrigérateur de manière à permettre une circulation d’air convenable.

• Faire bien attention que les paquets ou les récipient ne touchent point la parois arrière ; cela prouoqerait le gel et l’adhésion des paquets à la paroi. Ne pas ouvrir très souvent la porte du réfrigérateur.

• Les aliments dont la consommation est prévue dans quelque jours, comme viande et poissons nettoyés (filmés), doivent être placés surle rayon au-dessus des bacsa légumes dans la partie inférieure du réfrigérateur. Cette partie est la partie la plus froide et la plus convenable à la conservation.

• Les fruits et les légumes peuvent être placés dans la partie de conservation fraiche, sans être filmés. Partie de congelation

• La partie de congélation est utilisée pour la conservation à long terme des aliments congélés, et pour faire de la glace .

• Ne pas placer des aliments frais près des aliments congelés. Ils peuvent les détériorer.

• Si l’on veut congéler des aliments frais (viande, poisson, boulette), les conserver en portions utilisables en unefois.

• Lorsque l’on excerce une opération de dégel dans la partie de congélation, placer les aliments dans la partie de réfrigération et les consommer aussi vite que possible.

• Ne jamais placer des aliments chauds dans le congélateur. Ils peuvent déteriorer d’autres aliments .

• Mise en place des aliments congelés : consulter les instructions relatives aux aliments congelés ; à défaut d’information, ne pas les conserver plus de 3 mois.

• Lorsque l’on achète un aliment congelé, vérifier qu’il soit congelé à la température convenable et qu’il soit filmé soigneusement.

• Les aliments congelés doivent être transvasés et replacés aussi vite que possible sur la surface de réfrigération pour qu’ils ne perdent pas de valeur.

• L’observation de l’humidité et l’affleurement qui semblent anormales, si une humidité anormale ou une odeurse dégagent des paquets,cela signifieque cet aliment est congelé dans des température inconvenables et qu’il est déterioré .

• La durée de conservation des aliments congelés : Cette durée dépend de la température ambiante, du réglage de thermostat, de la fréquence de l’ouverture de la porte, du type d’aliment et de la durée de transport du magasin jusqu’à la maison. Respecter absolument les instructions d’utilisation figurant sur l’emballage et veiller à ne pas excéder la durée maximum de conservation.

• Veuillez noter que la porte du compartiment congélateur ne peut étre ouverte immédiatement aprés l’avoir fermée. Un effet de ventouse est créé par l’air chaud entrant et il faut attendre que la température à l’intérieur du compartiment se normalise. PDF created with pdfFactory Pro trial version www.pdffactory.comDownloaded from www.vandenborre.be FR - 9 -

SECTION 4. NETTOYAGE ET ENTRETIEN

• Avant le nettoyage, débrancher l’appareil.

• Ne pas le nettoyer en déversant de l’eau.

• Nettoyer la partie de réfrigération, à distance périodique, de l’eau tiéde additionanée de bicarbonate de soude

• Nettoyer les accessoires séparément à l’eau et au savon. Ne pas les laver dans la machine à laver.

• Ne pas utiliser des produits solvents comme détergeants et savon. Les essuyer après lavage. Après avoir terminé le lavage tout entier, insérer la fiche dans la prise à la main séche.

• Pour l’économie d’énergie et l’utilisation rentable de l’appareil, nettoyer le condensateur deux fois par an, à l’aide d’un balai électrique. Dégivrement Partie de réfrigération

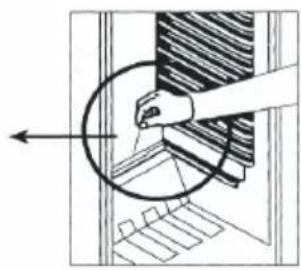

• l’opération de dégel se fait automatiquement, lorsqu’elle est en fonction. Le givre dégelé s’accumule dans le transvaseur et s’évapore spontanément.

• Pour éviter l’accumulation de l’eau, qui ne coule pas à l’extérieur, dans le fond du réfrigérateur, le canal porteur d’eau et celui d’eau de dégel doivent être nettoyés périodiquement en rebouchant les gourtières.

• Le givre recouvrant les rayons de la partie de congélation doivent être raclés régulièrement (à l’aide du racloir en plastique donné avec l’appareil). La partie de congélation , comme celle de réfrigération, doivent être nettoyée deux fois par an, en dégelant le givre. PDF created with pdfFactory Pro trial version www.pdffactory.comDownloaded from www.vandenborre.be FR - 10 - Partie De Congélation; La glace qui recouvre les etageres du congélateur doit étre enlevée de facon periodique(a cet effet,ultilisez le grattoir en plastique).Le congélateur doit étre nettoye de la meme facon que le réfrigéraeur et cela au moins 2 fois par an. Pour cela,

• Avant de dégeler le givre du congélateur : vérifier la congélation tout entière des aliments en mettant le bouton de thermostate dans la position « 5 ».

• Pendant l’opération de dégel, les aliments dégélés doivent être filmés et gardés dans un endroit frais. La chaleur qui va augmenter inévitablement, pourrait les détériorer. Il est donc recommandé de les consommer aussi vite que possible.

• Régler le thermostate au « 0 » ou bien mettre le réfrigérateur hors tension. Laisser la porte du réfrigérateur ouverte jusqu’à la fin du dégel tout entier.

• Pour accélerer le phénomène de dégel, déverser un peu d’eau tiède dans la partie de réfrigération.

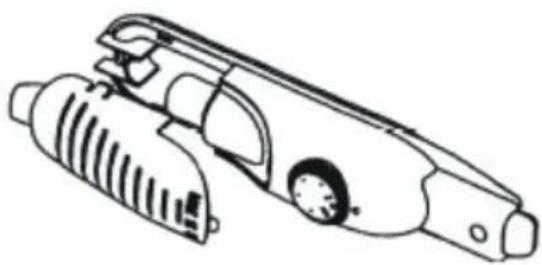

• Essuyer soigneusement la surface intérieure de la partie de conge’lation. Mise en place de l’ampoule Lorsque l’on remplace la lampe du réfrigérateur ;

1. Débrancher le réfrigérateur,

2. Ouvrir les crochets du couvercle sur la lampe, faire sortir le couvercle,

3. Remplacer la lampe par une autre qui n’est pas supérieure à 15 W.

4. Remettre en place le couvercle ; rebrancher le réfrigérateur après 5 minutes

Transport et changement de la place

• L’emballage original et des supports polystyrène peuvent êtres gardés si c’est nécessaire.

• Lors du transport, le réfrigérateur doit être fixé à l’aide d’une ceinture large ou d’un corde assez solide. Respecter les instructions sur l’emballage, lors du transport.

• Toutes les pièces mobiles (rayons, filtres etc ...) doivent être démontées ou repliées avant le transport ou le changement de la position d’installation. Changement du sens direction de l’ouverture de la porte Si l’on veut changer la direction de l’ouverture du couvercle, consulter le service agréé. (Dans certains modèles)

AVANT D’APPELER LE SERVICE APRÈS VENTE Si le réfrigérateur ne marche pas de manière assez rentable, il est très probable qu’il y ait une toute petite erreur ; il est donc recommendé, avant d’appeler le service, d’effectuer les contrôles suivants, afin d’éviter la perte de temps et d’argent. Si le réfrigérateur ne marche pas ;

• l’éléctricité peut être coupée ,

• le fusible peut être fondu,

• le thermostate peut être réglé au « 0 »,

• la fiche peut être inserrée incorrectement,

• la prise dans laquelle est inserrée la fiche, peut être endommagée, pour en être sûr, y brancher un autre appareil électrique PDF created with pdfFactory Pro trial version www.pdffactory.comDownloaded from www.vandenborre.be FR - 12 - Si le réfrigérateur marche mais pas assez rentablement ;

• le réfrigérateur peut être surchargé,

• les portes peuvent être mal fermées,

• le condensateur peut être recouvert de poussière,

• il peut y avoir trop peu de distance derrière le réfrigérateur S’il n’y a aucun bruit ; Le gaz réfrigérant qui circule dans le réfrigérateur crée un bruit léger, même si le compresseur n’est pas en marche. C’est tout à fait normal. Si ces bruits sont différents ;

• la surface où l’on a istallé le réfrigérateur peut ne pas être assez plane ,

• il peut y avoir quelque chose qui touche ,

• ce qui se trouve dans le réfrigérateur peut remuer . Sı de l’eau se trouve dans la partie inférieuur du réfrigérateur ; Le trou pour l’évacuation de l’eau peut être bouché. Si votre réfrigérateur ne refroidit pas suffisamment ;

• Votre réfrigérateur a été conçu de manière à fonctionner dans la plage de température ambiante dans les normes conformément à la classe du climat mentionnée dans l’étiquette de l’information. Le fonctionnement de l’appareil dans des environnements ayant des valeurs de température non conformes à celles spécifiées n’est pas recommandé pour une réfrigération efficace. Classe ClimatiqueTempérature ambiante (°C)

Entre 10 et 32 (*) Conformément aux normes TS EN ISO 15502, la classe tropicale a été définie uniquement pour des températures ambiantes comprises entre 16°C et 43°C. Recommandations

• Pour obtenir encore plus d’espace et une meilleure image, la partie de congélation du réfrigérateur doit être bien serrée sur la paroi arrière du réfrigérateur. Lorsque le réfrigérateur est en marche, il se peut que le mur d’à côté se gèle ou dégoutte. Ce n’est pas la peine de s’inquiéter . Dans le cas où il y a une couche de glace assez épaisse (plus de 5 mm), débrancher le réfrigérateur jusqu’à la disparition de celle- ci. Dans un tel cas, il faut régler à nouveau le thermostate.

• Dans le cas où l’on prévoit ne pas utiliser le réfrigérateur pendant une longue période (vacances d’été), régler le thermostate au « 0 ». Et nettoyer le réfrigérateur. Afin d’éviter la formation des moisissures et des odeurs, laisser la porte ouverte.

• Pour le mettre entièrement hors tension, débrancher la fiche centrale (pour le nettoyage et quand on laisse la porte ouverte) PDF created with pdfFactory Pro trial version www.pdffactory.comDownloaded from www.vandenborre.be FR - 13 -

A) Réfrigération B) Congélation

2) Rayon du congélateur

3) Rayon du Réfrigérateur

4) Couvercle du bac inferieu

Cette présentation ne sert que de renseignement sur les parties de l’appareil, Celles-ci pourraient varier en fonction du modèle de l’appareil.

10) Casier a’beurre et fromage

11) Couvercle du casier a’beurre et fromage

12) Interrupteur (lumiere)
