IH4560 - Poêle PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson à induction
Marque	Proline
Modèle	IH4560
Nombre de foyers	4
Puissance totale	5600 W
Alimentation électrique	230 V ~ 50/60 Hz (monophasé) ou 400 V ~ 50/60 Hz (biphasé)
Dimensions (L x P x H) approx.	590 x 520 x 55 mm
Poids approx.	10 kg
Type de commande	Touches sensitives
Affichage	Numérique : niveaux de puissance (0-9), chaleur résiduelle [H], verrouillage [L], détection de casserole [U], codes d'erreur
Zones de cuisson	2 zones Ø 190 mm (1400 W) et 2 zones Ø 160 mm (1400 W)
Détection de récipient	Oui, affichage [U] si récipient absent ou non adapté
Indicateur de chaleur résiduelle	Oui, symbole [H]
Fonction minuterie	Oui, avec arrêt automatique (0 à 99 minutes)
Verrouillage du bandeau	Oui, touche [L]
Sécurité	Arrêt automatique en cas de surchauffe, détection de casserole, verrouillage enfant
Nettoyage et entretien	Chiffon humide et produit spécifique pour vitrocéramique ; éviter vapeur et abrasifs
Consommation d'énergie	165,5 Wh/kg (selon EN 60350-2)
Compatibilité des récipients	Acier, fonte, inox ferromagnétique ; diamètre min. 100 mm

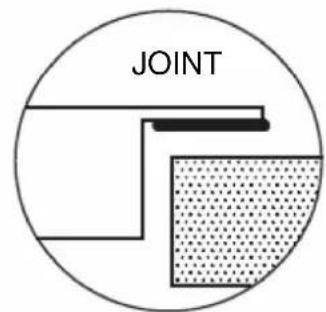

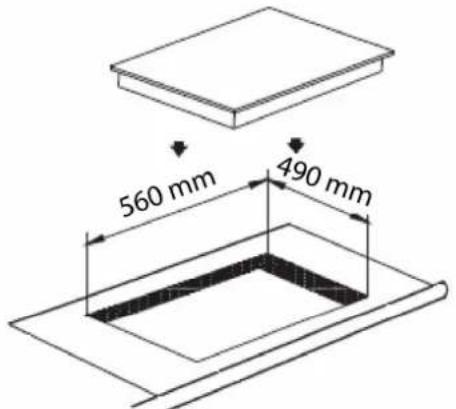

Installation	Encastrement avec joint d'étanchéité ; ventilation nécessaire
Classe de protection	Y
Service après-vente	France : 0 978 970 970 ; Belgique : [phone]

FOIRE AUX QUESTIONS - IH4560 PROLINE

Que faire si la table de cuisson ne s'allume pas ?

Vérifiez que la table est correctement branchée et que le fusible n'a pas sauté. Assurez-vous que le verrouillage n'est pas activé (symbole [L]). Nettoyez les touches sensitives si elles sont couvertes de graisse ou d'eau.

Pourquoi le symbole [U] s'affiche-t-il sur une zone ?

Le symbole [U] indique qu'aucun récipient n'est détecté ou que le récipient n'est pas compatible avec l'induction. Utilisez une casserole adaptée (acier, fonte, inox ferromagnétique) d'un diamètre minimum de 100 mm.

Comment utiliser la fonction minuterie ?

Sélectionnez la zone de cuisson, réglez la puissance, puis appuyez simultanément sur [-] et [+] pour entrer dans le mode minuterie. Utilisez [+] et [-] pour régler le temps (0-99 min). Le décompte démarre automatiquement après quelques secondes. En fin de cuisson, [00] clignote et un signal sonore retentit.

Comment verrouiller le bandeau de commande ?

Mettez la table en marche (appuyez 2 secondes sur [ ]). Appuyez simultanément sur [-] et la touche de sélection de la zone droite, puis ré-appuyez sur la touche de sélection de la zone droite. Le symbole [L] s'affiche. Pour déverrouiller, répétez l'opération.

Quels types de casseroles puis-je utiliser ?

Utilisez des récipients en acier, fonte, inox à fond ferromagnétique ou aluminium à fond ferromagnétique. Évitez le cuivre, l'aluminium non magnétique, le verre, la céramique et la porcelaine. Vérifiez la compatibilité avec un aimant : il doit coller au fond.

Que faire en cas de message d'erreur [E2] ou [EH] ?

Ces codes indiquent une surchauffe de la table. Éteignez l'appareil, laissez-le refroidir complètement, puis rallumez-le. Si le problème persiste, contactez le service après-vente.

Comment nettoyer la table vitrocéramique ?

Assurez-vous que la table est débranchée et froide. Nettoyez avec un chiffon humide additionné de produit vaisselle ou d'un produit spécifique pour vitrocéramique. N'utilisez jamais de nettoyeur vapeur, de tampons abrasifs ou d'objets tranchants. Enlevez immédiatement le sucre ou les aliments sucrés.

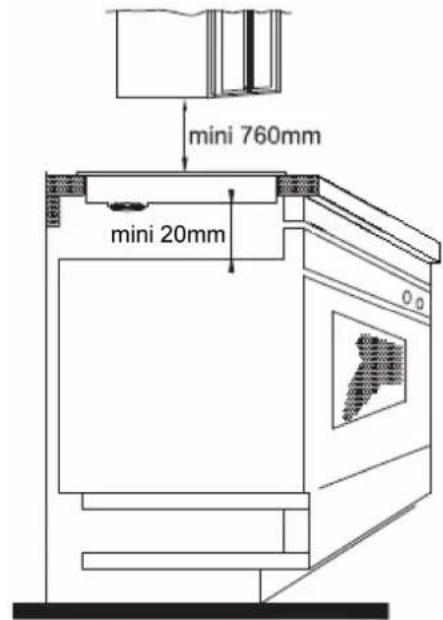

Quelle distance minimale respecter entre la table et la hotte ?

Respectez les instructions du fabricant de la hotte. En l'absence d'indications, la distance minimale est de 760 mm. Assurez-vous également que le plan de travail est résistant à la chaleur (100 °C).

Comment brancher la table en monophasé (230 V) ?

Placez un pontet entre les bornes N1 et N2, et entre L1 et L2. Connectez le fil vert/jaune à la borne de terre, le neutre (N) à N1 ou N2, et la phase (L) à L1 ou L2. Utilisez un câble 3x2,5 mm² et un disjoncteur de 25 A.

Que faire si la table s'éteint brusquement en cours d'utilisation ?

Cela peut être dû au système de sécurité : surchauffe, oubli de coupure prolongé ou objet couvrant les touches. Vérifiez que la ventilation n'est pas obstruée, que la casserole n'est pas vide et qu'aucun objet ne recouvre le bandeau. Laissez refroidir puis redémarrez.

MODE D'EMPLOI IH4560 PROLINE

Nos you remercions de la confiance que you nous avez accorded en choisissant notre table de cuisson vitroceramique a induction.

Afin de bien connaître cet apparéil, nous vous recommendons de dire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SOMMAIRE

CONSIGNES DE SECURITE IMPORTANTES

INSTRUCTIONS DE SECURITE GENERALES 4

DESCRIPTION DE L'APPAREIL 8

CHARACTERISTIQUES TECHNIQUES 8
BANDEAU DE COMMANDE 8

UTILISATION DE L'APPAREIL 9

AFFICHAGE 9
VENTILATION 9

MISE EN ROUTE ET Gestion DE L'APPAREIL 9

AVANT LA PREMIÈRE UTILISATION 9
PRINCIPE DE L'INDUCTION 9
TOUCHES SENSITIVES 9
MISE EN ROUTE 10
DETECTION DE RECIPIENT 10
INDICATEUR DE CHALEUR RESIDUELLE 10
FONCTION MINUTERIE 10
VERROILLAGE DU BANDEAU DE COMMANDE 11

CONSEILS DE CUISSON 12

QUALITE DES CASSEROLES 12
DIMENSION DES CASSEROLES 12
EXAMPLES DE REGLAGE DES PUISSANCES DE CUISSON 13

NETTOYAGE ET ENTRETIEN 13

QUE FAIRE EN CAS DE PROBLEME 13

INSTRUCTIONS D'INSTALLATION 15

CONSEILS POUR L'INSTALLATEUR 15
INSTALLATION 15

CONNEXION ELECTRIQUE 17

PRECAUTIONS 17
BRANCHEMENT AU RESEAU ELECTRIQUE: 18

MISE AU REBUT 19

Instructions de sécurité générales

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes/agres. Le fabricant ne saurait être tenu responsable des dommages resultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants de la table vitrocéramique.
• Ne tentez pas de modifier l'appareil de chaque manière que ce soit.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est relié à la terre, conformément aux prescriptions en vigueur.
• N'utilisez pas de rallonge électrique.
• L'appareil ne doit pas etre utilise au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

Utilisation de l'ordinateil

• Coupez toujourslesfoyersaprésutilisation.
• Surveillance constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.

• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'ordinateil.

• Assurez-vous qu'aucun cable électrique d'appareil fixe ou mobile ne viennent en contact avec la plaque vitroceramique ou la casserole chaude.

• Les objets magnétisés (cartes de crédits, disquettes, informatiques, calculatrices) ne doivent pas se trouver à proximé immédiate de l'appareil en fonctionnement.
• Ne placezaucun object métallique autre que les réciplents de chauffe adaptations. Il risquerait en effet de chauffer, fondre ou brûler si la plaque était activée de manière non intentionnelle ou qu'elle était encore chaude.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Les objets métalliques tels que couteaux, fourchettes, cuillères et couvercles ne doivent pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéràmique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Evitez de faire chuter des objets, mêmes petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la surface vitrocéramique avec une casserole ou tout autre objet.
  Assurez-vous que l'appareil dispose d'une ventilation suffisante.
• S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas et ne laissez pas de casseroles vides sur la table de cuisson.
• Evitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou d'autres modifications de la surface vitrocéramique: éteignez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).

• MISE EN GARDE: Risque d'incendie : n'entreposez aucun objet sur la surface de cuisson.

• Ne placez jamais de recipients chauds au-dessus du bandeau de commande.

• Si un tiroir est situé sous l'appareil encastré, maintenez un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans ce tiroir. Les évventuels casiers à couverts doivent être en matérieliau résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un defaulted est constaté, débranche l'appareil et coupez l'alimentation électrique.
• En cas de fêlore ou de fissure de la vitrocéramique il faut impératifement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez enaucun cas l'appareil vous même.

Autres protections

Assurez-vous que le réseau de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
- N'utilisez pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

NE PAS UTILISER D'ACCESSOIRES AMOVIBLES INTERMEDIAIRES POUR FAIRE CHAUFFER DES CASSEROLES NON ADAPTEES A L'INDUCTION. RISQUES DE BRULURES ET DE DETERIORATION DE LA TABLE.

Nos emballages/produits peuvent faire l'objet d'une consigne de tri, pour en savoir plus: www.quefairedemesdechets.fr

Mises en garde importantes

• Cet apparéil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet apparéil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes dont les capacities physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil en toutes sécurité et avoir compris les dangers impliqués. Les enfants ne doivent pas journier avec l' apparéil. Le nettoyage et la maintenance ne doit pas été réalisés par les enfants sans surveillance.
• MISE EN GARDE : L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne jamais toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintainus à l'écart sauf s'ils sont constamment supervisés.
• MISE EN GARDE: Une cuisson, sans surveillance, utilisant de l'huile ou autre matière grasse, sur une plaque de cuisson peut être dangereuse et déclencher un incendie. NE JAMAIS essayer d'etreindre un feu avec de l'eau mais déconnecter l'appareil de l'alimentation et couvrez les flammes, par exemple, à l'aide d'un couvercle ou d'une couverture ignifugée.
• MISE EN GARDE: Danger de feu: Ne jamais placer d'objets sur la plaque de cuisson.
• MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocolélectrique.
• Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.

Ne pas utiliser d'appareil de nettoyage à la vapeur.

Caracteristiques techniques

Type	IH4560
Puisance Totale 5600 W
Consommation d'énergie de la table de cuisson EChob**	165.5 Wh/kg
Foyer avant gauche
Détection minimum Ø 100 mm	Ø 190 mm
Puisance nominale* 1400 W
Catégorie de la casserole standard** B
Consommation d'énergie ECw** 160 Wh/kg
Foyer arrêté gauche
Détection minimum Ø 100 mm	Ø 160 mm
Puisance nominale* 1400 W
Catégorie de la casserole standard** B
Consommation d'énergie ECw** 160 Wh/kg
Foyer arrêté droit
Détection minimum Ø 100 mm	Ø 190 mm
Puisance nominale* 1400 W
Catégorie de la casserole standard** C
Consommation d'énergie ECw** 173.1 Wh/kg
Foyer avant droit
Détection minimum Ø 100 mm	Ø 160 mm
Puisance nominale* 1400 W
Catégorie de la casserole standard** A
Consommation d'énergie ECw** 168.9 Wh/kg

• la puissance peut varier en fonction des dimensions et des matériaux des cassetoles.
  ** calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

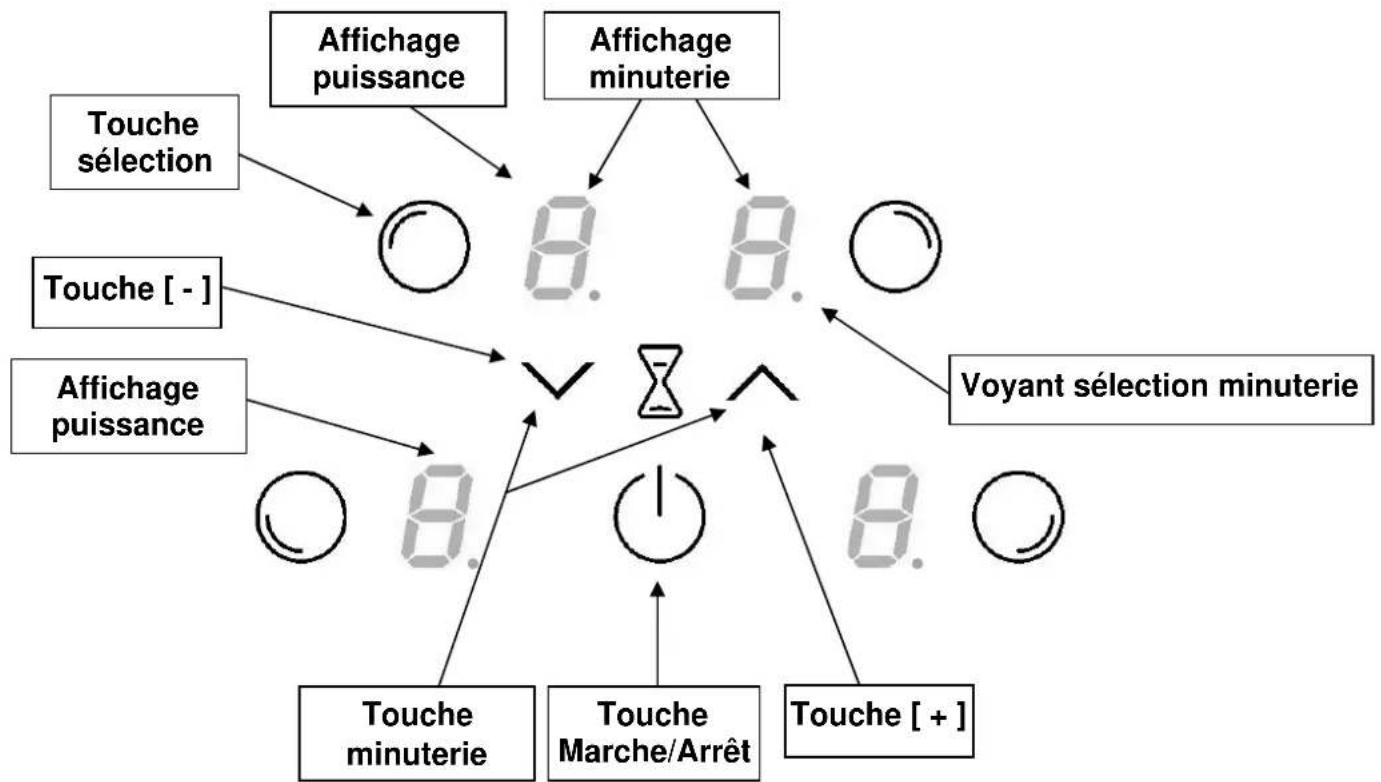

Bandeau de commande

Affichage

Affichage Désignation Fonction

0 Zéro La zone de chauffe est activée

1...9 Niveau de puissance Choix du niveau de cuisson
U Détction de casserole Récipient manquant ou inapproprié
E Message d'erreur Dedefaut de circuit électronique
H Chaleur résiduelle La zone de cuisson est chaude
L Verrouillage La table est sécurisée

Ventilation

Le ventilateur de refroidissement a un fonctionnement entierement automatique. Il se met en route à petite vitesse dés que les calories dégagées par l'électronique dépassent un certain seuil. La ventilation enclenche sa seconde vitesse lorsque la table de cuisson est utilisée intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement des que le circuit électronique est suffisamment refroidi.

Avant la première utilisation

Nettoyez vous appeareil avec un chiffon humide, puis sechez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées. Utilisez uniquement des produits spécifique pour nettoyer la vitrocéramique.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui, à son tour produit des courants induits dans le fond ferromagnétique du recipient. Il en résultat un échauffement du recipient place sur la zone de chauffe.

Bien entendu le écipient doit être adapté :

• Sont recommandés tous les recipients métalliques ferromagnétiques (à vérifier eventuèlement avec un petit aimant) tels que: cocotte en fonte, poële en fer noir, casseroles métalliques émailées, en inox à semelle ferromagnétique...
• Sont exclus les recipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferromagnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.

Lorsque le recipient n'est pas adapté à la table de cuisson le symbole ( ) reste affché.

Touchesensitive

Votre apparéil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore.

Dans le cas d'une utilisation générale n'appuyez que sur une seule touche à la fois.

Mise en route

• Enclencher / arrête la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer sur [ ]	[0]
Arrêtier	appuyer sur [ ]	aucun ou [ H ]
• Enclencher / arrêtier une zone de chauffe :
Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur la touche	[0]
		sélection de la zone
Augmenter	appuyer sur [ + ]	[1] jusqu'à [9]
Diminuer	appuyer sur [ - ]	[9] jusqu'à [1]
Arrêtier	appuyer sur [ - ]	[0] ou [H]

Si aucun réglage n'est fait dans un délai de 20 secondes l'électronique revient en position d'attente.

Détction de récipient

La détction de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas il est impossible d'augmenter la puissance et dans l'afficheur le symbole [U] apparait. Le [U] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
• Si en cours de cuisson le salarié est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [ ] apparait. Le [ ] disparaît lorsque le salarié est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.

Après utilise, éteignez la zone de chauffe. Ne laissez pas la détction de casserole [ ] active.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuissons sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'eteint lorsque les zones de cuisson peuvent etre touchees sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touche pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!

Fonction minuterie

La minuterie peut etre affectee simultanement a tous les foyers de cuisson et ceci avec des reglages de temps de minuterie differents (de 0 a 99 minutes) pour chacune des zones.

• Réglage ou modification de la durée de cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner	Appuyer sur la touche	afficheur allumé
	sélection de la zone
Augmenter	Appuyer sur [+] ou [-]	[1] ... [9]
Sélectionner « Minuterie » sur [-] et [+]	Appuyer simultanément		[00]
Diminuer la durée	Appuyer sur [-]		[30] passée à 29,28,27,...
Augmenter la durée 01,02,03...	Appuyer sur [+]		[00] passée à 29,28,27,...

Après quelques secondes le voyant de contrôleppe de « clignotement » à « fixe » La durée est selectionnée et le décompte demarre.

· Arrête la fonction minuterie cuisson :

Action Bandeau de commande Afficheur

Selectionner la zone Appuyer sur la touche

slection de la zone zone s'allume

Sélectionner « Minuterie » Appuyer simultanément Tempes restant

sur[-]et[+]

Désactiver « Minuterie » Appuyer sur [ - ] Passe à [ 00 ]

puis s'eteint

Lorsque plusieurs minuteries sont activées, il suffit de répéter l'opération.

• Arrêt automatique en fin de cuisson :

L'afficheur de la

Dés que le temps de cuisson sélectionné est écoulé la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

• Minuterie utilisée hors cuisson :

Action Bandeau de commande Afficheur

Activier la table de cuisson Appuyer 2s sur [ ] Voyants de zone allumés

Selectionner « Minuterie » Appuyer simultanément [00]

sur[-]et[+]

Diminuer la durée Appuyer sur [-] [00] passes à 30,29...

Augmenter la durée Appuyer sur [+ ] [00] passes à 01,02...

Après 20 secondes les afficheurs s'eteignent mais la minuterie continue.

Dès que le temps sélectionné est écoulé la minuterie affiche en clignotant [00] et un signal sonore retentit. Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche. La table s'éteint.

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [①]) peut être verrouillé.

• Verrouillage :

Action Bandeau de commande Afficheur

Mise en route Appuyer 2s sur [ ] [0] ou [H]

Verrouiller la table Appuyer simultanement [0]ou[H]

sur [-] et la touche sélection

zone droite

Ré-appuyer sur la touche [L]

de selection de la zone

• Déverrouillage :

Action Bandeau de commande Afficheur

Mise en route Appuyer 2s sur [ ] [L]

Déverrouiller la table Appuyer simultanément [0] ou [H]

sur [-] et la touche sélection

de la zone droite

Ré-appuyer sur [ - ] seul Les afficheurs sont

éteints

Qualité des casseroles

Matériaux adaptés : acier, acier émailé, fonte, inox à fond ferromagnétique, aluminium à fond ferromagnétique

Matériaux non adaptés : aluminium et inox à fond non ferromagnétique, cuivre, laiton, yerre, ceramique, porcelain

Les fabricants spécifient si leurs produits sont compatibles induction.

Pour vérifier si des casseroles sont compatibles :

• Placez un peu d'eau dans une casserole placée sur une zone de cuisson induction régée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent enaucun cas un defaut de I'appareil et n'influent nullement sur son fonctionnement.

Dimension des cassetoles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.

Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2 Faire fondre	Réchauffer	Sauces, beurre, chocolat, gelatine Plats pré-cuisinés
2 à 3 Gonfler	Décongélation	Riz, pudding et plats cuisinés Légumes, poisson, produits congeles
3 à 4 Vapeur Légumes, poissons, viande
4 à 5 Eau Pommes de l'air	terre à l'eau, soupes, pâtes	Légumes frais
6 à 7 Cuire à feu doux	Viandes, foie, oeufs, saucisses	Goulasch, roulades, tripes
7 à 8 Cuire	Frière	Pommes de terre, beignets, galettes
9 Frire,	Porter à ébullition	Steaks, omelettes eau

NETTOYAGE ET ENTRETIEN

Avant de nettoyer la plaque de cuisson, vérifie qu'elle est débranchée et qu'elle est froide afin d'eviter tout risque de brûture.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
• N'utilisez enaucun cas d'appareils « à vapeur » ou « à pression »
• N'utilisez pas d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasif ou pointe de couteau...).
• N'utilisez pas de produits de nettoyage abrasifs qui pourrait endommager l'appareil.
• Sèchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

QUE FAIRE EN CAS DE PROBLEME

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• La table est mal connectée au réseau électrique
  Le fusible de protection a sauté
• Vérifiez si le verrouillage n'est pas activé
• Les touches sensitives sont couvertes d'eau ou de graisse
• Un objet est posé sur les touches sensitives

Le symbole [U] s'affiche :

• Il n'y a pas de casserole sur la zone de cuisson
• Le récipient utilisé n'est pas compatible avec l'induction
  Le diametre du fond de casserole est trop petit par rapport à la zone de cuisson

L'une des zones ou l'ensemble du plan de cuisson s'arrêtent :

• Le système de sécurité à fonctionné
• Ce système de sécurité s'actionne dans le cas où vous avez oublie de couper une des zones de chauffe pendant un certain temps
• Ce système de sécurité s'actionne également lorsqu'une ou plusieurs touches sensitives sont couvertes
• La casserole est vide et son fond a surchauffé
• La table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• Ce n'est pas un defaulted, le ventilateur continue de protégger l'électronique de l'appareil
• La soufflerie s'arrête automatiquement

Le symbole [L] s'affiche :

• Se référer au chapitre verrouillage du bandeau de commande.

Le symbole [Er03] s'affiche :

• Un objet ou un liquide recouvre les touches de la commande. Le symbole disparait une fois les touches libérées ou nettoyées.

Le symbole [E2]ou [EH]s'affiche:

• La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [E3] s'affiche :

• La casserole n'est pas adaptée, changez de casserole.

Le symbole [E5] s'affiche :

• Réseau électrique défectueux. Contrôlez la tension du réseau électrique.

Le symbole [E6] s'affiche :

• Réseau électrique défectueux. Contrôlez la fréquence du réseau électrique.

Le symbole [E8] s'affiche :

• L'entrée d'air du ventilateur est obstruée, libreza-la.

Le symbole [U400] s'affiche :

• La table est mal connectee au réseau. Vérifiez le branchement et rebranche la table.

Si un des symboles ci-dessus persiste, appelez le SAV.

Conseils pour l'installateur

IMPORTANT

L'installation et la maintenance de l'appareil doivent être effectuees exclusivement par des TECHNICIENS QUALIFIES et en accord avec les regles de sécurité locales.

Le non-respect de ces conditions entraine la perte de la garantie.

Installation

Mise en place du joint d'étanchéité

Le joint adhesif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuee avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir oété la feuille de protection (3).

Encastrement

• Pour la découverte du plan de travail se reférer au schéma ci-dessous. La distance entre la table de cuisson et le mur doit être au minimum de 50mm . Le plan de travail doit avoir une épaisseur minimum de 30mm et doit être thermo résistant.

• La table de cuisson est un apparéil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se couver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun apparéil ne doit être plus haut que le plan de cuisson.

• Les placages et revêtements des plans de travail doivent être réalisés en matière résistant à la chaleur (100°C).

• Les baguettes de bord murales doivent être thermo résistantes.
• Ne pas installer la table au-dessus d'un four non ventilé ou d'un lave-vaisse.
  Si un tiroir est situé sous l'appareil, maintainir un écart d'au moins 20 mm entre le fond du tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation et ainsi un bon refroidissement de l'électronique

• Attention : L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760 mm.
• Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
• Le cable de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir. Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le champ de la découvert, appliquer un vernis ou une colle spéciale.
• MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson concus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.

CONNEXION ELECTRIQUE

L'installation électrique doit être effectue conformément aux instructions du fabricant. Une mauvaise installation peut cause des préjudices et des dommages aux personnes, animaux ou biens matériels, pour lesquels le fabricant décline toute responsabilité.

Avant d'effectuer toute action sur la partie électrique de l'appareil, il doit etre debranché du réseau电量ique.

La connexion à un bon réseau de terre est absolument essentielle.

Le fabricant decline toute responsabilité pour tout inconvenient causé par le défaut du respect de cette règle.

La table doit être installée par un électricien qualifié en conformité avec toutes les normes électrique et d'installation en vigueur.

Avant d'effectuer la connexion au réseau électrique, vérifie que la tension de l'appareil (indiquée sur la plaque signalétique de l'appareil) correspond à la tension disponible du réseau. Le câblage du réseau électrique doit être capable de supporter la puissance nécessaire à l'appareil (également indiquée sur la plaque signalétique).

Cet appeareil doit etre branché par une personne competente et etre protaged par un disjoncteur differentiel bipolaire. Tous les fils d'alimentation en courant electrique ainsi que le fil de terre doit etre résistants a une temperature ambiente de 75^

Précautions

• La table doit être installée par une personne qualifiée. N'essayez jamais d'instructor l'appareil vous-même.
• La table vitrocéramique ne doit pas être installée au-dessus d'un réfrigerateur, congélateur, lave-vaisse ou sèche-linge. Installez la table vitrocéramique à l'écart des sources de chaleur telle qu'un four ou des rayons de soleil.
• La table doit être installée de façon à ce que le rayonnement de la chaleur soit optimal.
• Le mur et la zone au-dessus de la table doivent être résistant à la chaleur.
• Pour éviter tout dommage, les joints et tous les éléments en contact avec la table doivent être résistants à la chaleur.

Branchement au réseau électrique:

Cet apparéil n'est donc que pour une alimentation en 230V 50 / 60Hz Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.

Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillez utiliser les pointets en laiton situés dans le boitier de branchement.

Monophasé 230V\~1P+N:

Mettre un pontet entre les plots N1 et N2 et entre L1 et L2.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot N1 ou N2.

Visser la phase L aux plots L1 ou L2.

Biphasé 400V~2P+N:

Mettre un pontet entre les plots N1 et N2

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot N1 ou N2.

Visser la phase L1 sur le plot L1 et la phase L2 sur le plot L2.

Réseau Raccordement Diamètre cable Câble Calibre de protection
230V~ 50/60Hz	1 Phase + N 3	x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Phases + N 4	x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6

Attention! Un vissage trop important risque d'endommager le pas de vis. Veillez également à bien engager les fils.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un apparéil non relié à la terre ou équipé d'une terre défectueuse.

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre apparéil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectue de la santé et de l'environnement.

Vou des ce produit et son emballage selon les lois et les regles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparation des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local), 7j/7 et 24h/24.

Hotline Vanden Borre

Le service après-vente est joignable au [phone], du lundi au vendredi de 8h à 18h, et le samedi de 9h à 18h.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérances peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.

Dear customer,

Vermogen verlagen Druk op [-] [9] tot [1]
