DUS 2042 X - Hotte BLOMBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte
Marque	Blomberg
Modèle	DUS 2042 X
Largeur	598 mm
Profondeur	490 mm
Hauteur	150 mm
Poids net	8,49 kg
Tension d'alimentation	220-240 V ~ 50 Hz
Capacité d'extraction	450 m³/h
Nombre de moteurs	2
Puissance moteur	2 x 125 W
Puissance éclairage	2 x 40 W
Puissance totale	300 W
Diamètre de conduit	120 mm
Commande	3 vitesses verrouillées
Type d'installation	Sous meuble (évacuation extérieure ou recyclage)
Filtres	Filtre aluminium lavable, filtre à charbon optionnel
Entretien du filtre aluminium	Nettoyage mensuel recommandé
Matériau de la surface	Acier inoxydable
Hauteur minimale d'installation	65 mm (cuisson électrique) ou 75 mm (gaz)

FOIRE AUX QUESTIONS - DUS 2042 X BLOMBERG

Comment nettoyer les filtres en aluminium ?

Retirez les filtres en aluminium en poussant la clé vers l'avant et en les tirant vers le bas. Lavez-les avec de l'eau et du détergent, rincez et séchez. Vous pouvez aussi les laver au lave-vaisselle. Remettez-les en place après séchage. Nettoyez-les mensuellement.

Comment changer les lampes d'éclairage ?

Pour le modèle DUS 2042 X, ouvrez le panneau troué pour accéder aux lampes. Dévissez les lampes défectueuses (2 x 40 W) et remplacez-les par des neuves identiques.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage. Il faut installer un filtre à charbon actif (vendu séparément) et régler la manette mécanique en position RECYCLING. Le filtre à charbon retient les odeurs.

Quelle est la hauteur minimale entre la hotte et la table de cuisson ?

La hauteur minimale est de 65 mm pour les cuisinières électriques et de 75 mm pour les cuisinières à gaz. Respectez ces distances pour des raisons de sécurité.

Comment installer la hotte sous un meuble ?

Utilisez les 4 vis 4,2 x 45 mm fournies pour fixer la hotte sous le meuble. Percez des trous selon le gabarit de montage inclus. Assurez-vous que la hotte est bien nivelée.

Quelle est la capacité d'extraction de cette hotte ?

La capacité d'extraction maximale est de 450 m³/h, avec deux moteurs de 125 W chacun offrant 3 vitesses.

Quel type de filtre à charbon utiliser et quand le changer ?

Utilisez un filtre à charbon adapté aux hottes Blomberg. Changez-le tous les 4 mois pour un usage normal. Vous pouvez l'obtenir auprès des services agréés.

La hotte est-elle compatible avec une cuisson à feu vif ?

Évitez les grands feux sous la hotte car l'huile dans le filtre aluminium peut s'enflammer. Surveillez la cuisson, surtout lors de fritures.

Puis-je nettoyer la hotte avec des produits abrasifs ?

Non, utilisez un chiffon humide avec de l'eau tiède ou un peu de détergent doux. N'utilisez pas de produits crème ou liquides abrasifs qui rayeraient la surface en acier inoxydable.

Quels sont les avertissements de sécurité importants ?

Ne branchez pas la hotte avant l'installation. Ne l'utilisez pas sans filtres. Ne touchez pas les lampes après une utilisation prolongée. Assurez une ventilation adéquate en utilisation simultanée avec des cuisinières à gaz.

MODE D'EMPLOI DUS 2042 X BLOMBERG

Nous voulons, votre produit qui a été produit dans des usines modernes et passé des contrôles de qualité pointilleux pour vous présenter la meilleure productivité. Pour cela, nous voulons que vous étudier cette aide-mémoire attentivement avant d'utiliser votre produit et nous vous prions de le garder comme la source de référence.

TABLE des matières

1. Section: Les matières vous devriez faire attention et Sommation de sécurité avant vous commencer à utiliser.

1. Section : Spécifications techniques de Voiture aspirateur.

1. Section : Montage de votre aspirateur

1. Section : Utilisation de votre aspirateur

1. Section : Informations sur l'entretien, la netteté et la transportation

1. Section: les matières vous devriez faire attention et sommation de sécurité avant vous commencer à utiliser

• Veuillez ne pas brancher votre aspirateur avant de l'avoir installé.
• Ne brancher pas à la prise avant le montage de votre aspirateur. Voltage de utilisation est 220 240 volt.
• Ne brancher pas votre aspirateur sur des cheminées où les poêles sont attachés, sur des cheminées pour brûler du gaz ou sur des cheminées où la flamme est jetée.
• La hauteur entre la surface inférieure de votre aspirateur et la surface supérieure doit être d'au moins 65mm pour les fourneaux électriques et d'au moins 75mm
• Il faut pas faire marcher votre aspirateur sans les filtres. Quand votre aspirateur marche, ne pas débloquer les filtres.
• Ne toucher pas les lampes de votre aspirateur après l'avoir fait marcher longtemps. Les lampes qui sont bien chauffées peuvent brûler votre main.
• Quand faire friture contrôle de temps en temps votre aspirateur. L'huile chauffer peut produire dire danger à votre aspirateur.
• Si on ne fait pas la netteté comme il le faut, risque de incendie peut former.
• Ne pas former grand feu sous votre aspirateur, autrement l'huile dans le filtre en aluminium peut être la raison d'incendie. Si vous utilisez un fourneau à gaz, ne laisser pas ouvert quand l'aspirateur est en marche.
• Fermer le fourneau après vous avez pris la casserole. On vous conseille de fermer le gaz des fourneaux avant de prendre la casserole sur le fourneau.
• Après les casseroles ou les poêles, faire marcher l'aspirateur. Pour purifier l'air de la cuisine par des odeurs et de vapeur formées pendant le faire la cuisine, prérogative la marche de l'aspirateur.
• Quand votre aspirateur est en marche, spécialement au même temps que les fourneaux au gaz, assurer l'air pur entre dans le milieu. Pour que les matériels de l'emballage peuvent former le danger, il le faut tenir les enfants en distance.
• La longueur de conduit peut être jusqu'à 4 ou 5 mètres si on ne le fait pas des courbes pendant le montage. Si il a la nécessité que la longueur de conduit dépassera 5 mètres, dans ce cas la utilisé filtré à carbone à l'intérieur de votre aspirateur.
• Assurez-vous que votre enfant ne joue pas avec l'aspirateur. Ne laissez pas aux enfants utiliser cet aspirateur.
• Notre association n'est pas responsable des problèmes causés par l'enfreignement des sommations susdites.
• Ce produit est prévu pour être utilisé dans des maisons. Pour le montage de votre aspirateur, appeler la plus proche service autorisé BEKO.

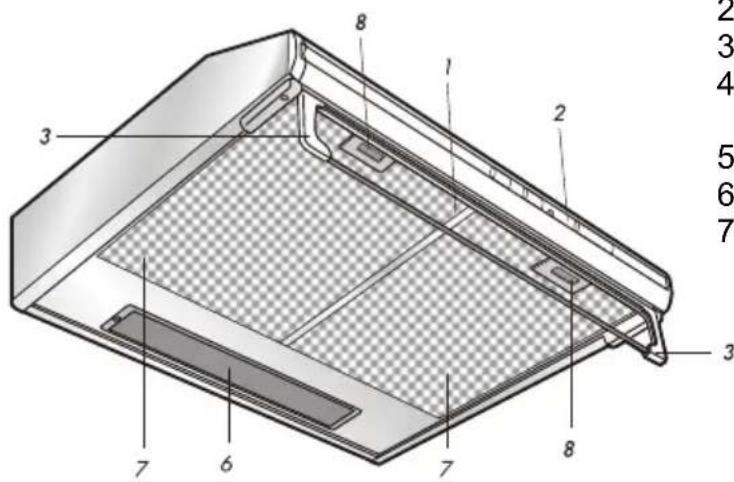

2. Section: specifications techniques de notre aspirateur

1. Verre de visière.
2. Commutateur de commande du moteur.
3. Porteur de verre de visière.
4. Panneau perforé. (Panneau de la protection pour le filtre)
5. Verre de la lampe
6. Les filtres d'aluminium
7. Clé du filtre à aluminium

	DUS 2040 X	DUS 2042 X	DUS 5042 X
Largeur	598 mm	598 mm	898 mm
Profondeur	490 mm	490 mm	490 mm
Hauteur	150 mm	150 mm	150 mm
Tension de l'alimentation	220-240V-50Hz	220-240V-50Hz	220-240V-50Hz
Capacité	300 m³ / hr	450 m³ / hr	450 m³ / hr
Commande	3 échelon verrouillé	3 échelon verrouillé	3 échelon verrouillé
Force de moteur	1 x 140 W	2 x 125 W	2 x 125 W
Force de lampe	1 x 40 W	2 x 40 W	2 x 40 W
Force totale	180 W	300 W	300 W
Diamètre de tuyau de aération	120 mm	120 mm	120 mm
Poids net	7,5 kg	8,49 kg	8,49 kg

Les standards correspondant aux valeurs sont déclarés dans les documentations données avec le produit et sur les marques sont des valeurs obtenues dans le milieu de laboratoire. Ces valeurs peuvent changer correspondant l'utilisation et les conditions environnementales.

Montage de votre aspirateur

Vous soupesez monter votreaspirateur surle meuble dela cuisine (figure 1)

(Figure 1)

Monté sur le placard déjà percé:

Brancher sous le placard avec les 4 vis 4,2× 45mm (qui sont données avec votre aspirateur) par les trous déjà percés. Dans ce cas, ce n’est pas nécessaire de enlever panneau de protection de la filière/cassette.

Montage sur le placard :

Percé au trou de branchement en utilisant châlon de montage en papier qui a été donné avec votre aspirateur et appliquer les instructions dessus.

Attention! La hauteur entre le surface inférieure de votre aspirateur et la surface supérieure doit être pas moines de 65mm pour les fournaux électriques et pas moines de 75mm.

Forme d'utilisation

Votre aspirateur peut travailler aussi recevoir l'air absorber dans le milieu externe (dépendant à la cheminée) et puis conformément à la circulation intérieure. (Filtre à charbon)

Tous les aspirateurs de cuisine travaillent plus productive quand ils sont branchés à la cheminée.

Particulièrement faire travailler pendant la période de l'hiver dans la position interne pour ne pas jeter la chaleur à l'extérieur peut être plus économique.

Utilisation avec cheminée connexe

Ouvrez le panneau de protection du filtre.

Choisissez par la loquer mécanique la position DUCTING (Figure 2) Pour donner l'aire au milieu extérieur il a des sortie sur et la derrière De l'aspirateur pour faire branchement a la cheminée (Figure 3) Si vous pouvez faire des branchements par-dessus vous devrez brancher la piece de tuyau 120mm dans le dessus de foyer en mettant proprement par ses griffes. Dans ce cas il ne faut pas intervenir le bouchon fermé.

Si vous pouvez faire du branchement par arrêt, enlevez le bouchon de sa place et montez la pièce de branchement. En faisant les travaux nécessaires, il ne faut jamais brancher tuyau de l'aspirateur sur un autre cheminée servant pour des autres objectifs.

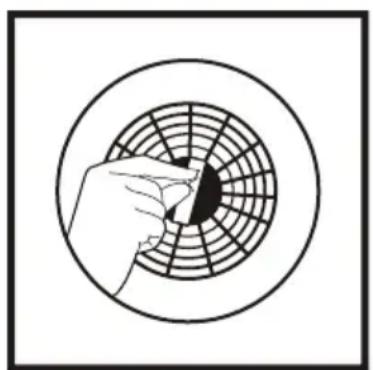

Utilisation sans branchement (filtre à carbone)

Sortez les a aluminium

Choisissez par la louche mécanique la position RECYCLING (Figure 2) Dans ce cas il est nécessaire de mettre filtre a carbone dans l'aspirateur. Avec gotten filtre a carbone mettez dans sa foyer et en utilisant bouchon de fixation fixez a sa place. (Figure 4)

Remettez le filtre à l'aluminium.

Note : Vous pouvez obtenir les filtres de carbone par des services autorisés.

Figure 2

Figure 3 Figure 4

Avant de la faire des entretiens, tirez la fiche de la prise ou fermez le commutateur ou relâchez le coupe-circuit alimenté. Fermez.

Filtre à l'aluminium

Ce filtre sert à retenir les particules de l'huile dans l'air. Il est recommandé de le nettoyer chaque mois périodiquement pour les utilisations normales. Pour cette opération, il faut d'abord enlever les filtres d'aluminium. Après avoir lavé les filtres avec de l'eau et du détergent, rincez et séchez-les, puis remettez-les en place. Un changement de couleur peut être observé, cette situation est normale et vous n'avez pas besoin de changer vos filtres.

Note : Vous pouvez laver vos filtres aluminium dans la machine à laver.

Figure 5

Démontage des filtres d'aluminium

1. Pousser en avant leclé de filtré à aluminium
2. Faire descendre légèrement et tirer devant. Autrement vous pouvez courber le filtre (Figure 5)

Après lavage, appliquer les mêmes procédures à l'envers. Remettez le filtre à sa place

Filtre à Carbone (Utilisation sans cheminée)

Faire passer l'odeur de cuisine

Attention:

Il le faut laver le filtre à charbon.

Il faut le changer chaque 4 mois pour les usages normaux.

Vous pouvez obtenir les filtres à charbon par les services autorisés.

Pour l'information détaillée, regarder la page 6

4. Section: utilisation de votre aspirateur

Votre aspirateur est contrôlé avec le. Les fonctions des touches de commutateur panneau de commande de type verrouiller.

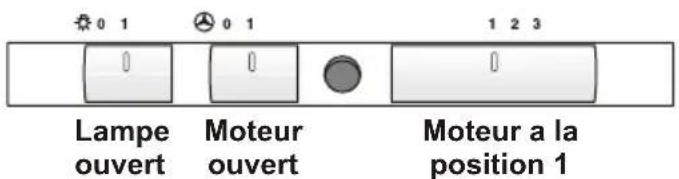

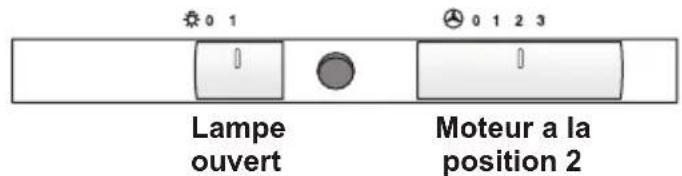

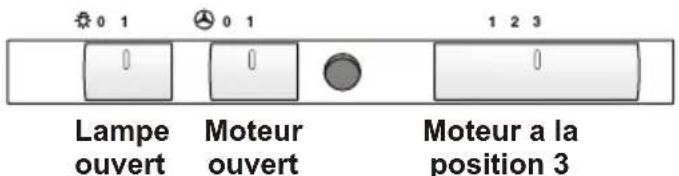

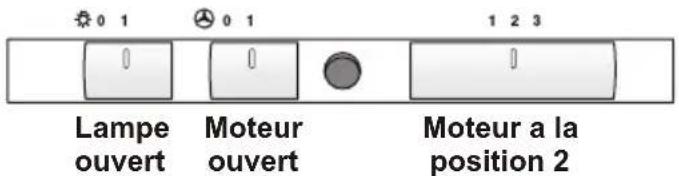

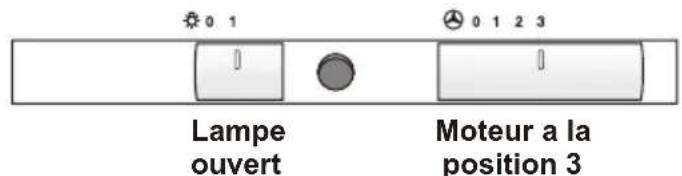

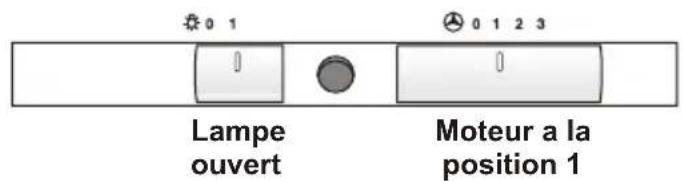

Votre aspirateur possède une vitesse de 3 échelons

1. Position : Aération légère
2. Positions : Aération moyenne
3. Position : Aération rapide

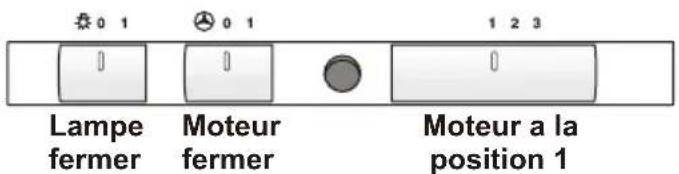

Sur la position zéro, les moteurs ne marchent pas

Et ne fait pas de l'aération

Note: Pour utiliser les positions de moteurs des Modèles DUS 2042 X et DUS 5042 X, la position de moteur devra être ouverte.

DUS 2040 X DUS 2042 X / DUS 5042 X

Lamp de l'éclairage

Vous pouvez ouvrir et fermer la lampe d'éclairage indépendamment avec le commutateur de lampe dans le panneau de contrôle

Entretien et mettoyage

1. Veuillez vous assurer la fiche de la prise avant de commencer le nettoyage. Faites attention que les produits à nettoyer étant utilisés cours de nettoyage ne contiennent pas les particularités égratignant les surfaces des peintures et les surfaces d'acier inoxydable. Vous nevez utiliser les produits crème et liquide.
2. Spécialement, vous devez nettoyer votre aspirateur après avoir fait la cuisine comme rotissage.
3. Nettoyez votre aspirateur par une toile de nettoyage étant humectée avec l'eau tiède ou avec l'eau ayant du détergent un peu. Pour les surfaces ayant de l'huile que vous ne pouvez pas nettoyer, vous pouvez utiliser les produits à nettoyer se trouvant dans le marché en faisant attention aux avertissements, aux instructions sur ce produit. Cependant, n'utilisez pas les produits à nettoyer déterminiorant et tirant.

Changement des lampes d'éclairage

Dans votre aspirateur, on trouve les lampes au nombre de 1 (40W) au type de DUS 2040 X ainsi que au nombre de 2 (40W) au type de DUS 2042 X et DUS 5042 X. Vous pouvez aisément les lampes DUS 2040 X, DUS 2042 X en ouvrant le panneau troué et aussi vous pouvez facilement changer les lampes DUS 5042 X en démontant les filtres en aluminium.

DUS 2040 X DUS 2042 X / DUS 5042 X Figures 6

1. S'il est possible, transportez dans la boite original et appliquez les avertissements et les instructions de transport indiqués sur la boite.
2. s'il n'y a pas de boite originale, collez le verre à protéger au panneau troué avec une bande pour prendre des mesures contre les mouvements de verre à protéger.
3. Prenez les mesures contre les dommages pour le verre et autres surfaces des peintures.
