SP1000 HiEnd PAbox - Equipement DJ Skytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte passive de sonorisation
Marque	Skytec
Modèle	SP1000 HiEnd PAbox
Catégorie	Équipement DJ
Type de haut-parleur	Boomer (woofer) et tweeter à membrane titane de 35 mm
Matériau du caisson	Polypropylène (co-polymère moulé)
Grille de protection	Grille perforée lourde protégeant le boomer
Connectique	Fiches haut-parleur à 4 contacts (rotation), avec fonction boucle (parallèle)
Impédance nominale	8 ohms (estimation courante pour ce type d'enceinte)
Dimensions (approx.)	700 x 450 x 400 mm (estimation basée sur un modèle 15")
Poids (approx.)	20 kg (estimation pour un caisson léger en polypropylène)
Charge maximale en empilage	60 kg
Utilisation prévue	Intérieure et extérieure avec protection contre l'humidité
Fixation	Points de fixation pour montage mural/plafond, embase pour support
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Protéger de l'humidité et des liquides.
Sécurité	Respecter le niveau sonore maximum de 85 dB SPL. Installation par un technicien qualifié. Ne pas surcharger l'amplificateur.
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur. Toute réparation doit être effectuée par un professionnel.
Garantie	La garantie ne couvre pas les dommages dus à une mauvaise utilisation ou au non-respect des consignes.

FOIRE AUX QUESTIONS - SP1000 HiEnd PAbox Skytec

Quelle est la puissance maximale de l'enceinte SP1000 HiEnd PAbox ?

La puissance maximale n'est pas spécifiée dans la notice. Utilisez un amplificateur adapté et évitez l'écrêtage. Ne surchargez pas l'enceinte pour garantir sa longévité.

Puis-je utiliser cette enceinte en extérieur ?

Oui, mais uniquement avec des précautions pour éviter l'humidité. L'enceinte est conçue pour l'intérieur ; en extérieur, protégez-la de la pluie et de l'humidité excessive.

Comment brancher plusieurs enceintes en parallèle ?

Utilisez les connecteurs à l'arrière : ils sont en parallèle. Branchez la première enceinte sur l'amplificateur, puis reliez la seconde sur le connecteur de sortie. Assurez-vous que l'impédance combinée reste compatible avec l'amplificateur.

Que faire si aucun son ne sort de l'enceinte ?

Vérifiez les câbles et les connexions. Essayez avec un câble neuf. Assurez-vous que l'amplificateur délivre un signal. Si le problème persiste, testez l'enceinte sur un autre canal ou avec une enceinte connue fonctionnelle pour isoler le défaut.

Comment éviter d'endommager les haut-parleurs ?

Ne pas surcharger l'amplificateur (éviter l'écrêtage). Utilisez des câbles de bonne section. Ne dépassez pas la charge maximale de 60 kg en empilage. Éteignez l'amplificateur avant de brancher/débrancher les enceintes.

Puis-je suspendre l'enceinte au plafond ?

Oui, les points de fixation le permettent. L'installation doit être réalisée par un professionnel qualifié, en respectant les normes de sécurité. Ne vous placez jamais sous l'enceinte pendant l'installation.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits liquides ou abrasifs. Protégez l'enceinte de la poussière et de l'humidité pour prolonger sa durée de vie.

Que faire en cas de ronflement ou bruit constant ?

Vérifiez la mise à la masse de tout le système. Inspectez les câbles blindés. Assurez-vous qu'aucun appareil électrique bruyant n'est à proximité. Le problème vient souvent de l'amplificateur ou de la source.

Pourquoi les basses fréquences sont-elles faibles ?

Vérifiez la polarité des connexions. Si deux enceintes sont branchées en opposition de phase, elles s'annulent mutuellement. Assurez-vous que tous les câbles sont identiques et correctement connectés.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction en choisissant votre langue et en fournissant votre adresse e-mail.

MODE D'EMPLOI SP1000 HiEnd PAbox Skytec

Nous vous remercions pour l'achat de cette enceinte passive SkyTec. Lire attentivement le mode d'emploi avant la première mise en service.

Recommendations d'utilisation:

Protection de l'ouie: Les enceintes SkyTec peuvent générer une pression acoustique très forté qui risque d'endommager l'ouie des utilisateurs, du personnel et du public. Veillez à ce que la pression sonore ne dépasse jamais 85dB.
Veillez a ce que I'amplificateur soit etint lorsque vous branchez ou debranchez les enceintes.
- L'enceinte doit être installée par un technicien qualifié.
- Ne pas surcharger les haut-parleurs afin de ne pas endommager les composants.
- Branchez l'enceinte uniquement sur un amplificateur de bonne qualite : Une tension continue a la sortie de l' amplificateur peut detruire les haut-parleurs. Le « clipping » (surcharge) de l' amplificateur peut detruire le boomer, le tweeter ou le pavillon.
- Ne pas surcharger l'enceinte afin de ne pas endommager les haut-parleurs.
- Ne pas placer une flamme ouverte (bougie, lampe à petrole) à proximé de l'enceinte - RISQUE D'INCENDIE
L'enceinte est conque pour une utilisation à l'intérieur. Pour une utilisation à l'extérieur, vous doivent prendre des mesures pour empêcher l'humidité de pénétrer dans l'enceinte.
- Placer l'enceinte sur une surface plane et stable.
- Vous pouvez empiler les enceintes jusqu'à une charge de 60kg .
- Vous pouvez suspendre les enceintes sur des supports homologues solides. L'installation doit

etre effectuee par un specialiste qui connait les techniques et la reglementation concernant la suspension/le montage d'enceintes. Pendant I installation, personne ne doit se couver en dessous de la surface de montage.

Utiliser uniquement un support adapte au poids de l'enceinte et ne pas placer davantage d'enceintes sur un support qu'il n'est autorisé.
- Ne pas poser de liquides sur l'enceinte. Protégier l'enceinte contre l'humidité qui réduit considérablement la durée de vie de l'enceinte.
- Déplacez l'enceinte uniquement à l'aide d'un moyen de transport adaptable. MENAGEZ VOTRE DOS !!
- Si l'appareil est endommagé au point que des pieces internes sont visibles, NE PAS branchier l'appareil sur le secteur et NE PAS leMETRE sous tension. Prenez contact avec votre revendeur ou Tronios.
- Toutes les réparations doivent être effectuées par un technicien qualifié. L'enceinte ne contient pas de pieces replacables par l'utilisateur.
- Baisser complètement le volume de l'amplificateur avant la mise sous tension.
- Tenir hors de la portée des enfants.

Protection de l'environnement : Recyclez les matériaux d'emballage chaque fois que c'est possible.

Ne pas jeter un apparéil en fin de vie aux ordures menagères mais amenez-le à un point de collecte. Une grande partie de ses composants est recyclable.

CHARACTERISTIQUES

Généralités

Haut-parleur 35mm au titane;
- Caisson multiangulaire permettant une grande flexibilité d'utilisation
- Caisson solide, professionnel;
- Une grille perforée lourde protège le boomer;

• Poignées ergonomiques et caisson de faisible poids pour facilitier le transport;
• Points de fixation pour le montage mural ou au plafond;
• Embase pour installation dans un système de sonorisation.

Caisson

Le caisson est en polypropylene. L'emploi de co-polymère permet de couler des pieces séparées en une fois dans un moule ce qui augmente la fonctionnalité et creée une belle esthétique.

CONNEXIONS DE CABLES

Cette série d'enceintes est équipée de fiches haut-parleur à 4 contacts qui se fixent en effectuant une rotation. Vous pouvez également brancher les enceintes en parallelle. Afin de réaliser les meilleures performances, nous vous conseillons d'utiliser exclusivement des cables qui ont été conçus spécialement pour ces enceintes. N'utilise pas d'autres types de cables.

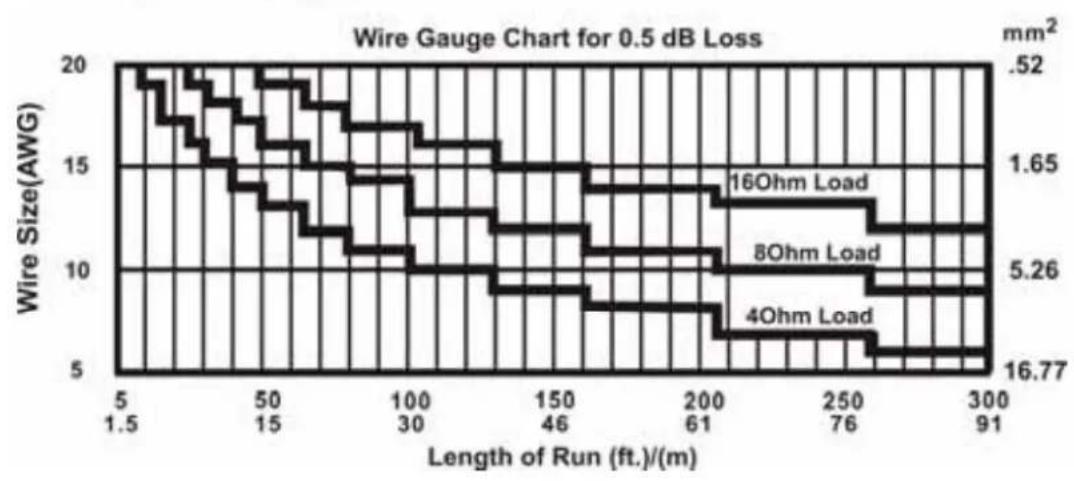

Le bon type de cable est primordial. Un cable trop fin diminue la puissance de votre amplificateur. Un cable représentant un facteur d'attenuation trop bas, elimine les basses fréquences avant même qu'elles puissant atteindre le haut-parleur. Le tableau ci-dessous indique quel type de cable vous devez utiliser par rapport à une impédance et une longueur de cable données.

En utilisant le tableau ci-dessous, vous devez garder à l'esprit que deux cables de 8 ohms connectés en parallele générent une résistance de 4 Ohms (voir « Connexion d'enceintes en parallele »).

Connexion d'enceintes en parallele

Le branchement de plusieurs enceintes sur un amplificateur peut endommager ce dernier. Afin de calculer l'impédance combinée de plusieurs enceintes identiques branchées en parallele, il faut appliquer la formule suivante:

Impedance de chaque enceinte = Charge de l'amplificateur Nombre d'enceintes branchées en parallèle

Consultez la documentation de votre amplificateur pour savoir qu'elle impedance技术支持e autre amplificateur.

PANNEAU D'ENTRE (Uniquement les modèles 30cm & 38cm)

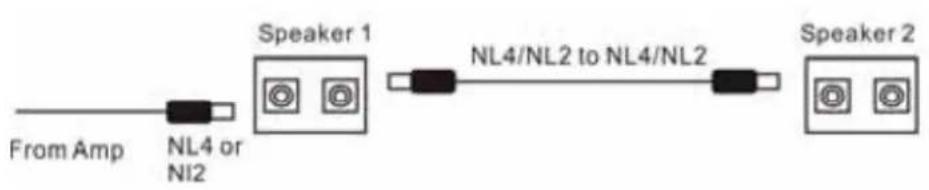

Fonction de « boucle »

Les deux connecteurs à l'arrière des enceintes sont branchés en parallele. Cela signifie que le signal que vous branchez sur l'entrée est appliqué à l'autre connecteur comme un signal de sortie que vous pouvez brancher sur une autre enceinte pour la connecter en parallele.

Diagnostic de défaillance

Nous vous conseillons de vérifier si une enceinte est réellement défectueuse en l'échangeant avec une enceinte dont vous seront sur qu'elle fonctionne correctement. Si vous rencontres le même problème, consultez la liste ci-dessous.

Absence du signal de sortie

Cordons Refaites toutes les connexions

Branchez des cordons neufs en etat de fonctionnement

Vérifiez les connexions par soudure

Serrez les vis des fiches banane et des fiches haut-parleur à 4 contacts

Vérifiez l'etat des cordons et connecteurs

Amplificateur

Vérifiez si le canal de votre amplificateur reçoit un signal. La plupart des amplificateurs possèdent un voyant signal à cet effet. Branchez vos enceintes sur un canal en état de fonctionnement.

Signal intermittent

Causes probables Action

Mauvaise connexion

Des haut-parleurs endommages peuvent générer un signal intermittent mais le problème provient plus probablement d'un cable ou d'une fiche. Vérifiez les soudures et tournez les vis des fiches banane et des fiches HP à 4 contacts.

Ronflements, bruits ou ronronnements constants

Causes probables Action

Appareil électriche

Tout bruit constant provient de l'amplificateur, de la table de mixage, du defectieux dans le processeur ou de la source. Verifiez si vous système est correctement mis à système sono la masse. Verifiez si un apparéil ou des pieces électriques sont bruyants. Verifiez si les cables sont blindés.

Mauvaise reproduction des graves

Causes probables Action

Inversion de la polarité

Si deux enceintes sont trop rapprochées et mal branchées, elles peuvent s'éliminer mutuellesment les basses fréquences. Vérifiez les branchements et voirlez à ce que toutes les enceintes soient branchées de la même façon avec des cables identiques.

N'effectuez jamais de réparations vous-memes sous peine d'invalider la garantie. Ne pas modifier l'appareil.

La garantie ne couvre pas les dommages survenus à la suite d'une mauvaise utilisation de l'appareil ou du non-respect des avertissements et consignes contenus dans ce manuel. Trionios décline toute responsabilité pour des accidents et blessures survenus à la suite du non-respect des consignes de sécurité et avertissements contenus dans ce manuel. Ceci s'applique également aux conséquences indirectes qu'illes soient.
