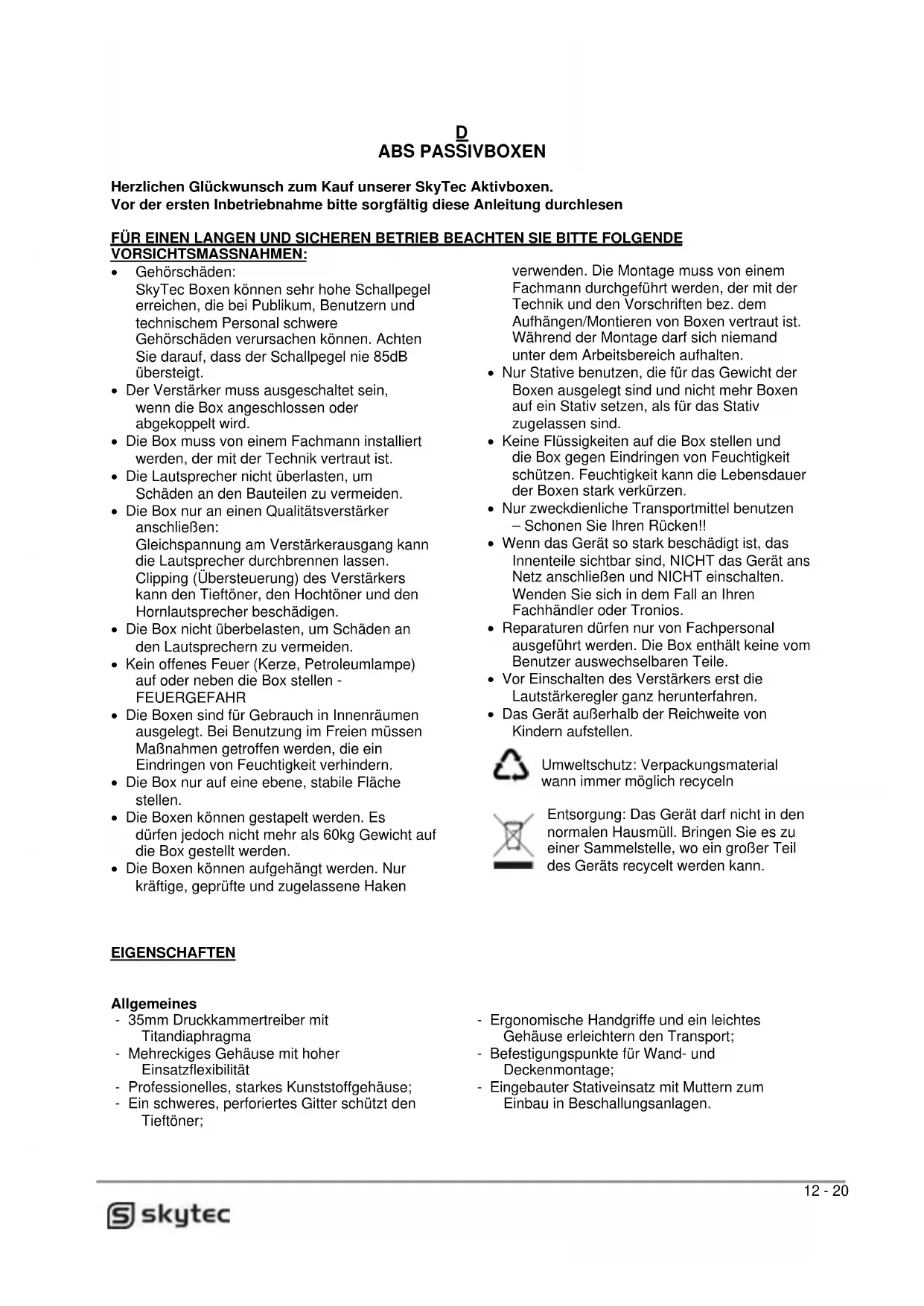

BEDIENUNGSANLEITUNG SP1000 HiEnd PAbox Skytec

PRODUCTEIGENSCHAPPEN

Algemeen

Herzlichen Glückwunsch zum Kauf unserer SkyTec Aktivboxen. Vor der ersten Inbetriebnahmeitte sorgfaltigthese Anleitung durchlesen

FÜR EINEN LANGEN UND SICHEREN BETRIEB BEAuchtEN SIE BITTE FOLGENDE VORSICHTSMASSNAHMIEN:

Gehorschaden: SkyTec Boxen konnen sehr hohe Schallpegel erreichen, die bei Publikum, Benutzern und technischem Personal schwere Gehorschaden verursachen konnen. Achten Sie darauf, dass der Schallpegel nie 85dB übersteigt.
- Der Veränderer muss ausgeschalten sein, wenn die Box angeschlossen oder abgekoppelt wird.
Die Box muss von einem Fachmann installiert werden, der mit der Technik vertraut ist.
Die Lautspricher nicht überlasten, um Schaden an den Bauteilen zu vermeiden.
Die Box nur an einen Qualitätsverträker anschließen: Gleichspannung am Verträkerausgang kann die Laufsprecher durchbrennen halten. Clipping (Übersteuerung) des Verträkers kann den Tieftönner, den Hochtönner und den Hornlautsprecher beschädigen.
Die Box nicht überbelasten, um Schaden an den Laufsprechern zu vermeiden.
- Kein offenes Feuer (Kerze, Petroleumlampe) auf oder darüber die Box stellen - FEUERGEFAHR
Die Boxen sind fur Gebrauch in Innenräumen ausgelegt. Bei Benutzung im Freien müssen Maßnahmen getroffen werden, die ein Eindringen von Feuchtigkeit verhindern.
Die Box nur auf eine ebene, stabile Flache stellen.
Die Boxen können gestapelt werden. Es dürfen jedoch nicht mehr als 60kg Gewicht auf die Box gestellt werden.
Die Boxen konnen aufgehigt werden. Nur kräftige, geprüfte und zugelassene Haken

verwenden. Die Montage muss von einem Fachmann durchgeführt werden, der mit der Technik und den Vorschriften bez. dem Aufhängen/Montieren von Boxen vertraut ist. Wahrend der Montagearf sich niemand unter dem Arbeitsbereich aufhalten.

• Nur Stative benutzen, die für das Gewicht der Boxen ausgelegt sind und nicht mehr Boxen auf ein Stativ setzen, als für das Stativ zugelassen sind.
• Keine Flüssigkeiten auf die Box stellen und die Box gegen Eindringen von Feuchtigkeit schützen. Feuchtigkeit kann die Lebensdauer der Boxen stark verkurzen.
• Nur zweckdienliche Transportmittel benutzen - Schonen Sie ihren Rücken!!
• Wenn das Gerät so stark beschädigt ist, das Innenteile sightbar sind, NICHT das Gerät ans Netz anschließen und NICHT einschalten. Wenden Sie sich in dem Fall an ihren Fachhändler oder Tronios.
• Reparaturen dürfen nur von Fachpersonal ausgeführt werden. Die Box enthalt keine vom Benutzer auswechselbaren Teile.
• Vor Einschalten des Verständerkers erst die Lautstärkeregler ganz herunterfahren.
  Das Gerat außerhalb der Reichweite von Kindern aufstellen.

Umweltschutz: Verpackungsmaterial
wann immer möglich recycleln

Entsorgung: Das Gerätarf nicht in den normalen Hausmüll. Bringen Sie es zu einer Sammelstelle, wo ein großer Teil des Geräts recycliert werden kann.

EIGENSCHAFTEN

Allgemeines

• 35mm Druckkammertreiber mit Titandiaphragma
  -Mehreckiges Gehäuse mit hoher Einsatzflexibilität
• Professionelles, starkes Kunststoffgehäuse;

• Ein schweres, perforiertes Gitter schützt den Tieftoner;

• Ergonomische Handgriffe und ein leichtes Gehäuse erleichtern den Transport;

• Befestigungspunkte für Wand- und Deckenmontage;
• Eingebauter Stativeinsatz mit Muttern zum Einbau in Beschallungsanlagen.

Das Gehäuse

Das Gehäuse dieser Lautsprecherserie besteht aus Polypropylencopolymer, das in einem Stück gegessen werden kann, so dass nicht nur die Funktionalität, sondern auch die Ästhetik verbessert wird.

KABELVERBINDINGEN

These Laatsprecherserie ist mit 4-pol. Laatsprecherbuchsen bestückt, die durch eine Drehung befestigt werden. Die Boxen können auch parallel geschlossen werden. Für optimale Leistungen empfehlen wir ihren, nur speziell für diese Laatsprecher ausgelegte Kabel zu verwenden. Benutzen Sie keinen anderen Kabeltyp.

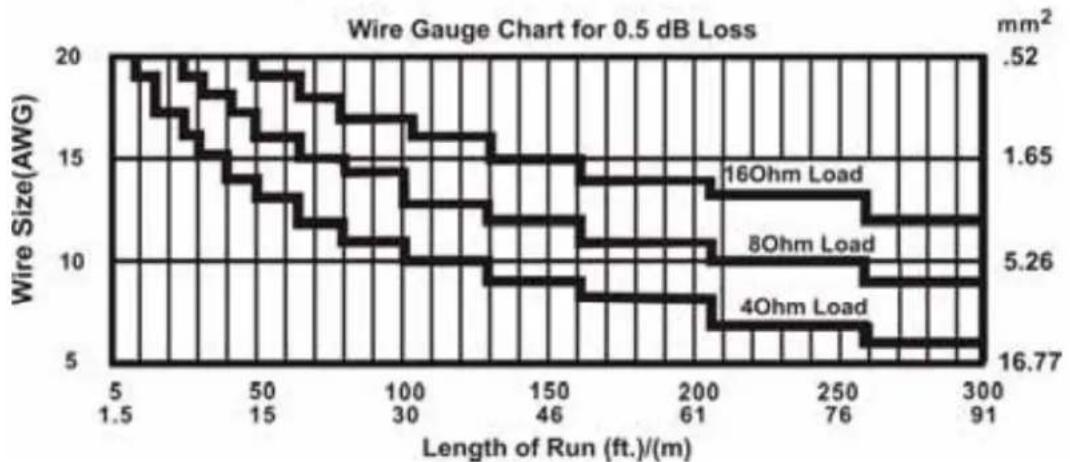

Es ist von hochster Wichtigkeit, das richtige Kabel zu benutzen. Wenn das Kabel zu)dunn ist, geht Leistung vom Verträger verloren. Wenn das Kabel einen zu niedrigen Dämpfungsfaktor aufweist, konnen die tiefen TONE verloren gehen, bevor Sie überhaupt den Laufsprecher erreichen. Die nachstehende Tabelle zeigt an, welchen Kabeltyp Sie benötigen im Hinblick auf Impedanz und Kabellänge.

Be der nachstehenden Tabelle messen Sie berücksichtigigen, dass 2 parallel geschalte 8 Ohm Kabel einen Widerstand von 4 Ohm ergeben (s. "Lautsprecher parallel schalten")

Laatsprecher parallel schalten

Der Anschluss von mehreren Laatsprechern an einen Verstärker kann den Verstärker beschädigen. Mit der nachstehenden Formel konnen Sie die kombinierte Impedanz mehrerer identischer Laatsprecher errechnen, die parallel geschaltet sind:

Impedanz jeder einzelnen Lautsprechers = Belastung am Veränder

Lesen Sie in der Anleitung Ihres Verstärkers nach, wie viel Impedanz Ihr Verstärker verarbeiten kann.

EINGANGSFELD (nur für das 30cm & 38cm Modell)

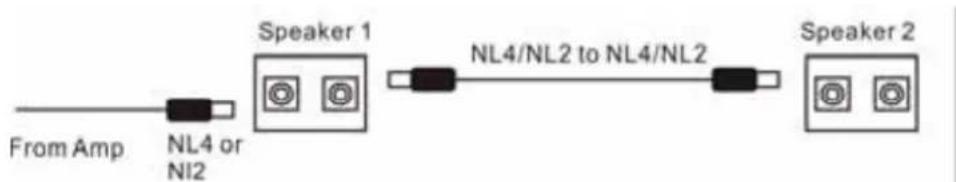

Durchscheidfunktion

Die beiden Verbinder auf der Rückseite der Boxen sind parallel gescheltet. Das bedeutet, das das Signal, dass Sie anlagen, am anderen Anschluss als Ausgangssignal behandelt wird. Dieses konnen Sie nun an eine andere Box anschließen, um die Boxen parallel zu schalten.

FEHLERDIAGNOSE

Prufen Sie zuerst, ob eine Box wirklich defekt ist, indem Sie die defekte Box durch eine andere austauschen, von der Sie safer wissen, dass sie gut Funktioniert. Wenn mit dieser Box desselbe Problem auftritt, empfehlen wir Ihnen, die nachstehende Fehlerliste zu checken.

Kein Ausgangssignal

Wahrscheinliche Grunde Lösung

Lautsprecherkabel Nochmals alle Verbinder anschließen.

SchlieBen Sie neue, betriebsfähige Kabel an

Uberprüfen Sie die Lötanschlüsse.

Drehen Sie die Schrauben der Bananenstecker und 4-pol. Verbinder gut fest

Prufen Sie den Zustand der Kabel und Verbinder

Verstärker Prufen Sie, ob der Kanal Ihres Verstärkers auch ein Signal empfängt.

Dazu besitzen die meisten Verstärker eine Signal-LED. SchlieBen Sie die

Boxen an einen funktionsfähigen Kanal des Verstärkers an.

Signalunterbrechungen

Wahrscheinliche Grunde Lösung

Schlechte Verbindung Defekte Lautspricher konnen Signalunterbrechungen hervorrufen,

aber es ist wahrscheinlicher, dass das Problem bei einem Kabel oder Verbinder

liegt. Prufen Sie die Lötanschlüsse und drehen Sie die Schrauben der

Bananenstecker und der 4-pol. Verbinder fest.

Ständiges Brummen, Gerausch oder Summen

Wahrscheinliche Grunde Lösung

Defektes, elektrisches Gerät

in der Beschallungsanlage

Ein anhaltendes Gerausch kommt vom Veränderer, Mixer, Prozessor

oder Audioquelle. Prufen Sie, ob ihre Anlage geerdet ist. Suchen Sie

nach geräuschvollen Geräten oder elektrischen Teilen. Prüfen Sie, ob die Kabel

abgeschirmt sind.

Schlechte Wiedergabe der tiefen Frenzen

Wahrscheinliche Grunde Lösung

Falsche Verpolung Wenn zwei Boxen dicht beieinander stehen und verkehrt

angeschlossen sind, konnen sich ihre tiefen Frenzen gegenseitig ausschalten. Überprüfen Sie alle

Anschlusse und sorgen Sie davon, dass alle Boxen mit gleichem Kabel gleich angeschlossen sind.

Keine eigenmachtigen Reparaturen oder Veränderungen am Gerat vornehmen, sonst verfällt jeglicher Garantieanspruch.

Es besteht kein Anrecht auf Garantie bei Unfallen und Schaden, die durch unsachgemassen Gebrauch und Nichtbeachtung der Sicherheits- und Bedienhinweise in dieser Anleitung entstanden sind.

SkyTec übernimmt keine Haftung fur Sach- und Personenschäden, sowie Folgeschäden, die durch Nichtbeachtung der

Warnungen und Sicherheitshinweise entstanden sind.
