USB 7334 - Equipement DJ US Blaster - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur CD DJ professionnel
Marque	US Blaster
Modèle	USB 7334
Alimentation	Secteur, tension sélectionnable (via sélecteur)
Fonctions principales	Lecture CD, bouclage (In/Out/Reloop), pitch control, pitch bend +/- 12%, jog & shuttle, recherche, programmation (20 plages), repeat, modes d'affichage temporel
Contrôle du pitch	Fader pitch, boutons Pitch Bend + et -
Molette Jog & Shuttle	Recherche rapide et ajustement de la vitesse de lecture
Bouclage	Boutons In, Out, Reloop pour créer et répéter une boucle
Programmation	Jusqu'à 20 plages programmables via bouton PGM
Affichage	Écran LCD avec modes temps écoulé, restant, total restant
Modes de lecture	Single (arrêt après chaque plage) et Continue (lecture en continu)
Connectique	Sortie ligne, prise DIN pour contrôleur (câble mini-din fourni)
Télécommande	Capteur infrarouge (ne pas obstruer)
Fusibles	Amovible, remplacer par type identique (voir caractéristiques techniques)
Garantie	1 an pièces et main d'œuvre (crossfaders : 90 jours)
Température de fonctionnement	5°C à 35°C
Entretien et nettoyage	Chiffon sec ou légèrement humide ; éviter produits chimiques
Sécurité	Ne pas ouvrir le boîtier ; débrancher en cas de problème ; ne pas tirer sur le câble
Précautions	Éviter humidité, poussière, vibrations, lumière directe
Poids	Non spécifié

FOIRE AUX QUESTIONS - USB 7334 US Blaster

Comment créer une boucle avec le USB 7334 ?

Appuyez sur IN pour définir le début de la boucle, puis sur OUT pour définir la fin et lancer la boucle. Pour relancer la dernière boucle, utilisez RELOOP.

Comment programmer plusieurs plages ?

Appuyez sur PGM pour entrer en mode programme. Sélectionnez la plage souhaitée avec les boutons SKIP, puis appuyez à nouveau sur PGM. Répétez pour jusqu'à 20 plages. Lancez la lecture avec LECTURE/PAUSE.

Que faire si un fusible saute ?

Débranchez l'appareil. Retirez le bloc fusible avec un petit tournevis. Remplacez-le par un fusible de mêmes caractéristiques (voir page des spécifications techniques). Si le fusible saute immédiatement après remise sous tension, contactez votre revendeur US Blaster.

Comment nettoyer l'appareil ?

Utilisez un chiffon propre et sec. Pour les taches persistantes, un chiffon légèrement humide peut être utilisé. N'utilisez jamais de produits chimiques ou de liquides volatils.

Quels sont les modes de lecture disponibles ?

Deux modes : SINGLE (l'arrêt après chaque plage) et CONTINUE (lecture de toutes les plages sans arrêt). Utilisez le commutateur ROBO pour alterner.

Comment utiliser la fonction Pitch Bend ?

Maintenez le bouton PITCH BEND + pour augmenter temporairement la hauteur, ou PITCH BEND - pour la diminuer. La hauteur revient à la normale dès que vous relâchez le bouton.

Comment basculer entre temps écoulé et temps restant ?

Appuyez sur le bouton TIME pour choisir entre temps écoulé, temps restant de la plage ou temps total restant du CD.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que le sélecteur de tension est réglé correctement. Si le problème persiste, débranchez et contactez un service agréé. N'ouvrez pas l'appareil vous-même.

Quelle est la durée de garantie ?

L'appareil est couvert par une garantie de 1 an pièces et main d'œuvre. Les crossfaders bénéficient d'une garantie de 90 jours. La garantie est annulée en cas d'ouverture non autorisée.

Comment utiliser la molette Shuttle ?

Tournez la molette Shuttle dans le sens horaire pour une recherche avant, anti-horaire pour une recherche arrière. La vitesse de balayage augmente avec la rotation. En mode pause, la molette Jog permet un positionnement précis.

MODE D'EMPLOI USB 7334 US Blaster

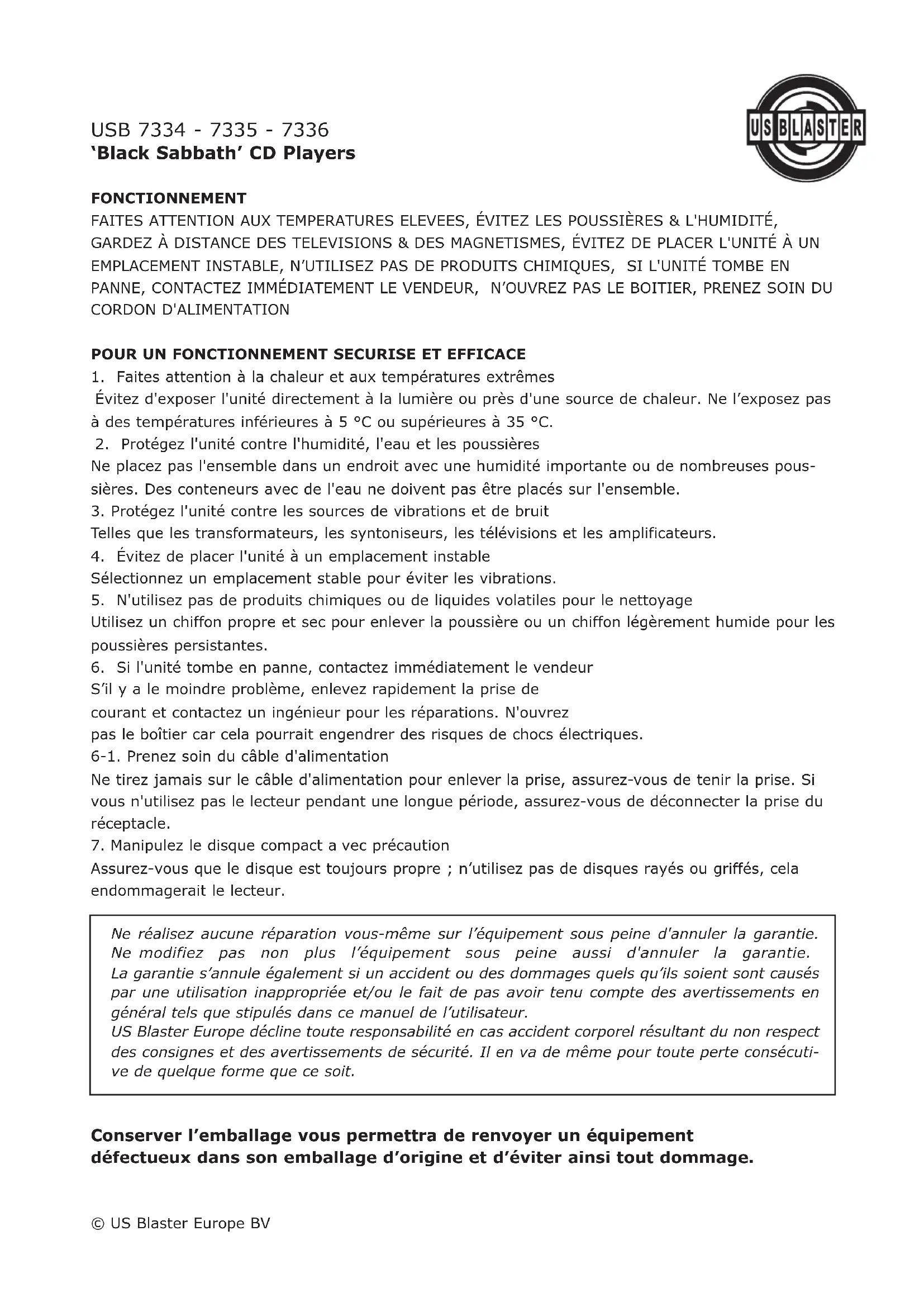

1. Faites attention à la chaleur et aux températures extrêmes

Evitez d'exposer l'unité directement à la lumière ou pres d'une source de chaleur. Ne I'exposez pas à des températures inférieures à 5^ ou supérieures a 35^

1. Protégez l'unité contre l'humidité, l'eau et les poussières

Ne placez pas l'ensemble dans un endroit avec une humidite importante ou de nombreuses pous-sières. Des conteneurs avec de l'eau ne doivent pas etre place s sur I'ensemble.

1. Protegez l'unité contre les sources de vibrations et de bruit

Telles que les transformateurs, les symtoniseurs, les télévisions et les amplificateurs.

1. Evitez de placer l'unité à un emplacement instable

Selectionnez un emplacement stable pour éviter les vibrations.

1. N'utilisez pas de produits chimiques ou de liquides volatiles pour le nettoyage

Utilisez un chiffon propre et sec pour enlever la poussière ou un chiffon légarement humide pour les poussières persistantes.

1. Si I'unité tombe en panne, contactez immédiatement le vendeur

S'il y a le moindre problème, enlevez rapidement la prise de

courant et contactez un ingénieur pour les réparations. N'ouvrez

pas le boitier car cela pourrait engendrer des risques de chocolélectriques.

6-1. Prenez soit du cable d'alimentation

Ne tirez jamais sur le cable d'alimentation pour enlever la prise, assurez-vous de tener la prise. Si vous n'utilise pas le lecteur pendant une longue période, assurez-vous de déconnecter la prise du réceptacle.

1. Manipulez le disque compact a vec précaution

Assurez-vous que le disque est toujours propre ; n'utilise pas de disques rayés ou griffés, cela endommagerait le lecteur.

Ne réalisEZ aucune réparation vous-même sur l'équipement sous peine d'annuler la garantie. Ne modifiez pas non plus l'équipement sous peine aussi d'annuler la garantie. La garantie s'annule également si un accident ou des dommages quels qu'ils soient sont causés par une utilisation inappropriée et/ou le fait de pas avoir tenu compte des averissements en général tels que stipulés dans ce manuel de l'utilisateur.

US Blaster Europe décline toute responsabilité en cas accident corporel resultant du non respect des consignes et des avertissements de sécurité. Il en va de même pour toute perte consécutive de chaque forme que ce soit.

Conserver l'emballage vous permettra de renvoyer un équipement défectueux dans son emballage d'origine et d'éviter ainsi tout dommage.

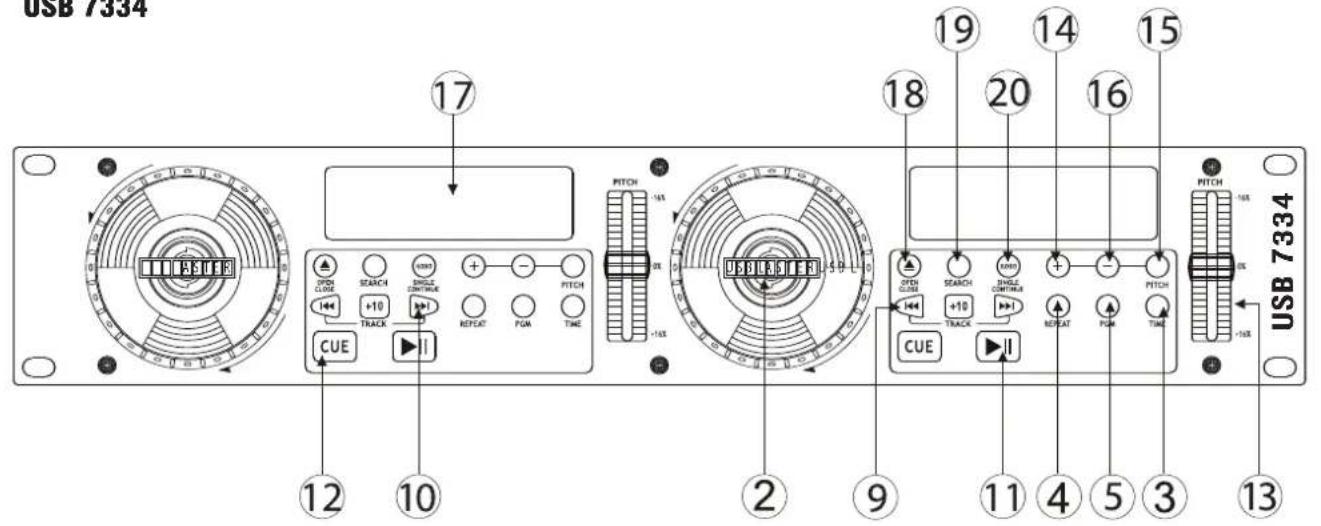

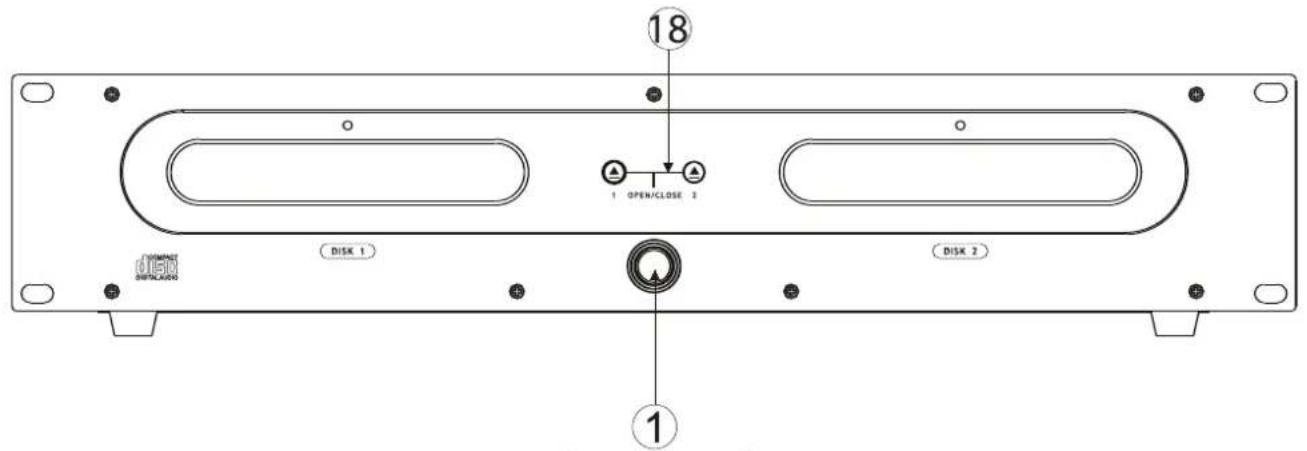

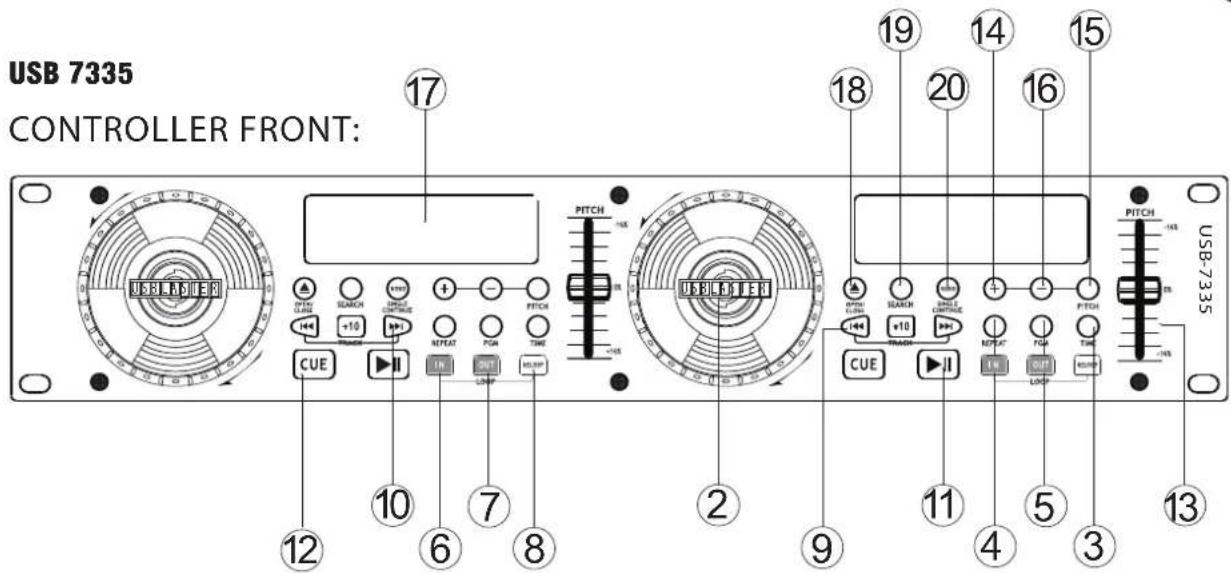

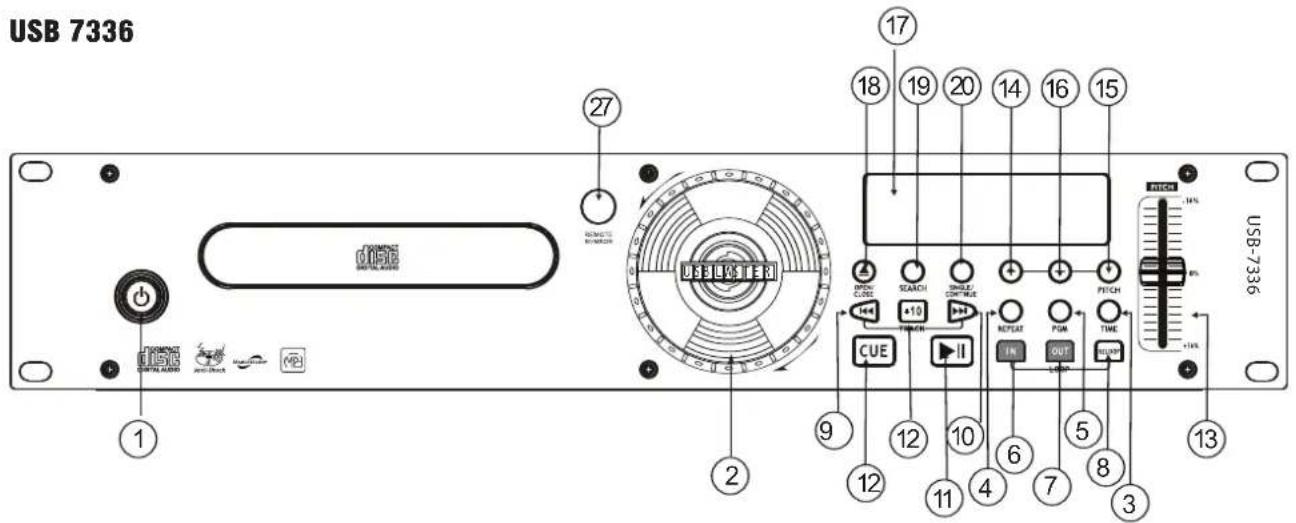

1. BOUTON D'ALIMENTATION

Pressez le bouton d'alimentation pour allumer l'unité. Pour l'éteindre, pressez à nouveau le bouton d'alimentation.

2. MOLETTES JOG & SHUTTLE

Shuttle: Utilisez la molette pour selectionner la direction et la vitesse du balayage. Le disque est parcouru en sens normal quand la molette shuttle est tournée dans le sens horsaire depuis la position neutre et en sens inverse quand la molette shuttle est tournée dans le sens anti-horaire. La vitesse de balayage augmente avec celle de rotation de la molette shuttle.

Jog: En mode pause, si vous tournez la molette jog, le point auquel le son est produit (position de la tete de lecture) rouge d'un nombre de frames ("frames") correspondant au nombre de clicks.

Une rotation de sens horsire fait avancer ce point, une rotation de sens anti-horaire le fait reculer.

En mode de lecture, la molette jog accelere ou ralentit le morceau.

(sens horsaire: accélération, sens anti-horaire: ralentissement).

3. BOUTON TIME

Utilisez ce bouton pourCHOISIR le mode d'affichage temporel: temps ecoulé, temps restant ou temps total restant.

4. BOUTON REPEAT

Utilisez ce bouton pour dire en boucle une plaque ou toutes les plages du CD.

5. BOUTON PGM

Vous pouvez programmer plusieurs plages (20 plages max.):

• Pressez le bouton PGM pour passer en mode programme.
• Utilisez les boutons de saut de plage pourCHOISIR la plage voulue, puis pressez le bouton PGM
• Repetez l'opération pour selectionner toutes les plages voulues.
• Pressez le bouton lecture / pause pour lancer la lecture.

6. BOUTON IN (SYSTEME DE BOUCLAGE)

Ce bouton définit le début de la boucle. Le témoin de bouclage clignote dans l'afficheur.

7. BOUTON OUT (SYSTEME DE BOUCLAGE)

Quand vous pressez ce bouton, vous définissez le point de fin de la boucle parfaite et vous lancez cette boucle. Pour arreter le bouclage, pressez à nouveau ce bouton.

8. BOUTON RELOOP (SYSTEME DE BOUCLAGE)

Utilisez ce bouton pour lancer la derniere boucle méorisée.

9. BOUTON SKIP I<<

Utilisez ce bouton pour faire redemarrer la plage ou pour selectionner la plage precedente.

10. BOUTON SKIP >>I

Utilisez ce bouton pour selectionner la plage suivante.

11. BOUTON LECTURE/PAUSE

Chaque fois que vous pressez le bouton LECTURE/PAUSE, le fonctionnement passé de lecture à pause ou de pause à lecture.

12. BOUTON CUE

Presser le bouton CUE durant la lecture entraine un return à la position d'ou a démarre la lecture.

13. PITCH CONTROL

Utilisez ce fader pour accelerer ou ralentir la plage.

14. BOUTON PITCH BEND +

La hauteur augmente automatiquement quand le bouton + est pressé et revient à la hauteur d'origine quand il est relachué.

15. BOUTON PITCH

Si vous pousse ce bouton, le réglage du potentiamètre pitch est possible.

16. BOUTON PITCH BEND -

La hauteur diminue quand ce bouton est pressé et revient à la hauteur d'origine quand il est reliché.

17.AFFICHEUR

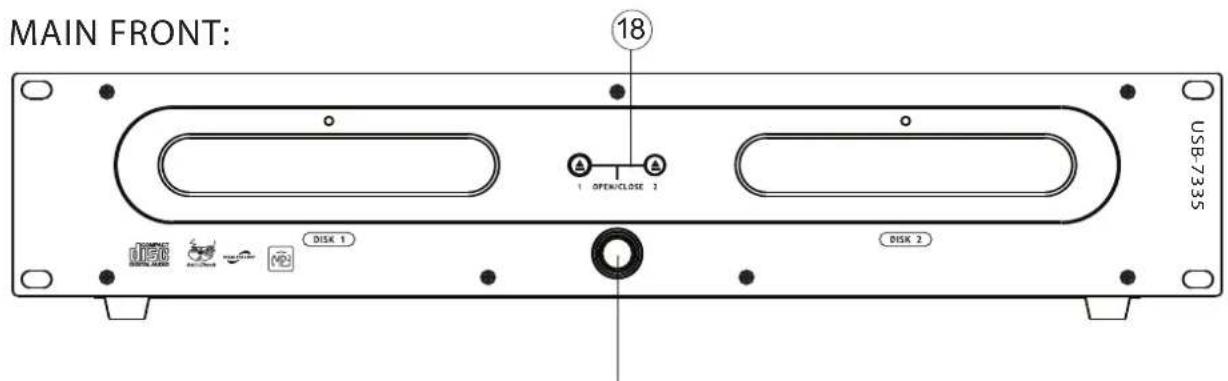

18. BOUTON EJECTION

Pressez-le pour insérer ou ejecter un disque.

NOTE: le tiroir de disque ne s'ouvrira pas si le bouton stop ou pause n'a pas d'abord ete pressé.

19. BOUTON SEARCH

Quand la diode témoin est allumée, tournez la molette jog pour une recherche rapide en avant et en arrêtre. Si la molette jog reste immobile 8 secondes, la diode témoin s'eteint.

20. ROBO: SINGLE/CONTINUE

Pressez ces commutateurs pour alterner entre les modes de lecture simple (SINGLE) et continu (CONTINUE). Le mode selectionné est indiqué sur l'écran LCD. En mode SINGLE, l'appareil s'arrête à la fin de chaque plage. En mode CONTINUE, l'appareil lit toutes les plages et s'arrête.

23. CAPTEUR DE TELECOMMANDE

Ce capteur recoit les informations de la télécommande. Ne placezaucun objet ou auto-collant face à ce capteur.

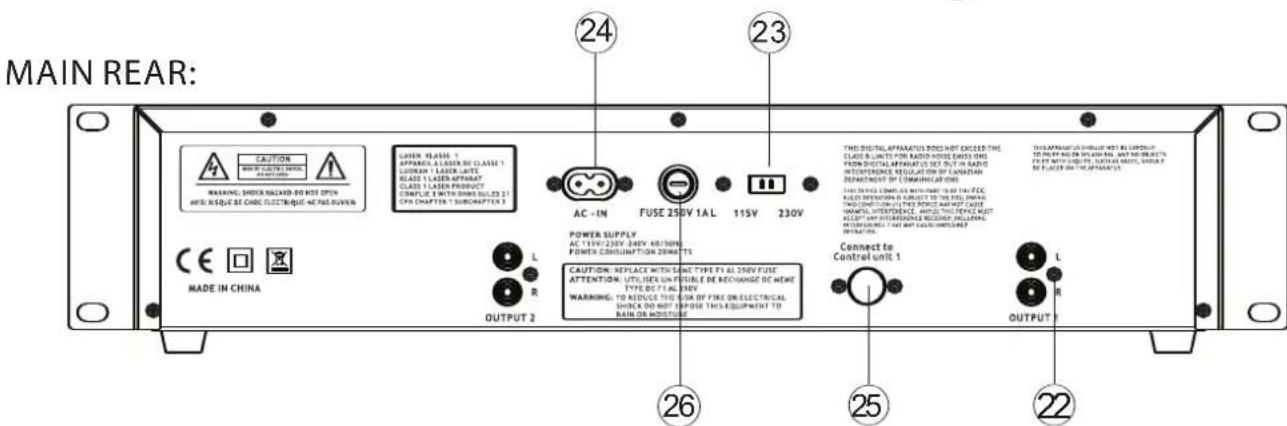

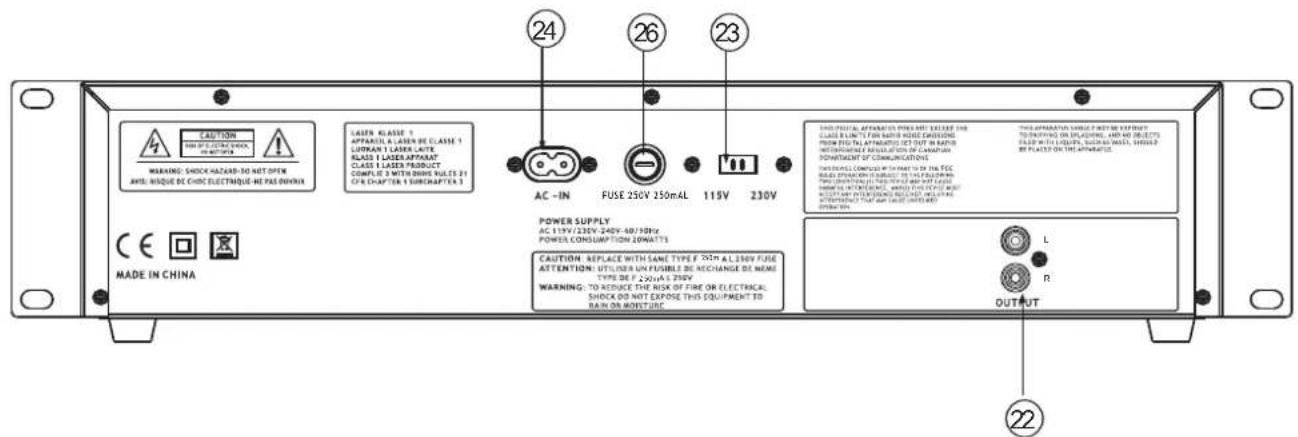

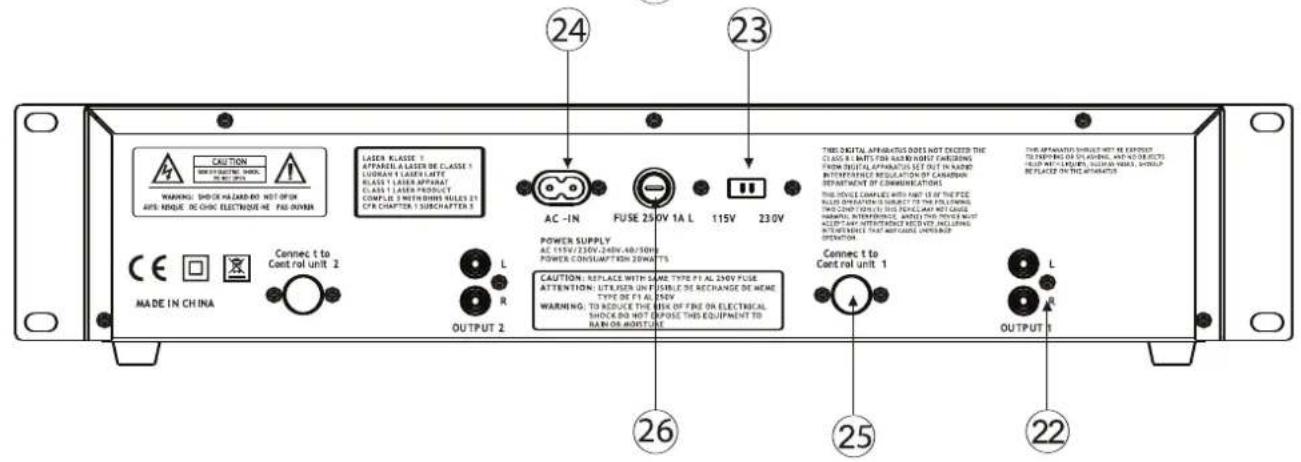

1. SORTIE LIGNE Pour connecter I'entrée ligne d'une table de mixage.

2. SELECTEUR D'ALIMENTATION Utilisez ce selecteur pourCHOISIR LA TENSION ELECTrique correcte.

3. CORDON D'ALIMENTATION SECTEUR

4. PRISE DIN
   Branchez-y le cable mini-din livre avec le lecteur de CD. Connectez le lecteur 1 à la partie 1 du contrôleur et le lecteur 2 à la partie 2 du contrôleur.

5. FUSIBLES
   En fonctionnement normal, les fusibles ne doivent pas se rompre. La fonte d'un fusible indique généralement une surcharge ou une panne. Pour changer le fusible, retirez le cordon d'alimentation, faites levier avec un petit tournevis à tête plate sur le bloc de fusible pour le sortir et changez le fusible usageé. Rêférez-vous à la page des caractéristiques techniques pour connaître les valeurs du courant du fusible. Si le fusible rompt immédiatement à la mise sous tension, cela signifie qu'il y a une panne et que le lecteur de CD doit être renvoyé à votre revendeur US Blaster pour réparation.

Les équipements US Blaster sont couverts par une garantie d'1 an pour les pieces et la main d'oeuvre exceptes les crossfaders (90 jours).

Les règles suivantes s'appliquent à compter du jour où l'équipement quitte l'usine: La date de facture est considérée comme étant la date du début de la garantie. Seules les sociétés agréeses par US Blaster sont autorisées à intervenir sur les équipements. La garantie est invalidée si d'autres techniciens de maintenance ouvrent l'équipement. Durant la période de garantie, un équipement défectieux doit être renvoyé en port payé dans son emballage d'origine. US Blaster renverra les marchandises en port payé durant la première année de garantie; ensuite les coûts de transport sont à la charge du destinataire. Les potentiomètres ont une durée de vie limitee et ne sont couverts par la garantie du fabricant que pour un usage normal. Pour toutes demandes de réparation, reféréz-vous à votre distributeur local, car il est le mieux place pour vous aider.

USB 7334

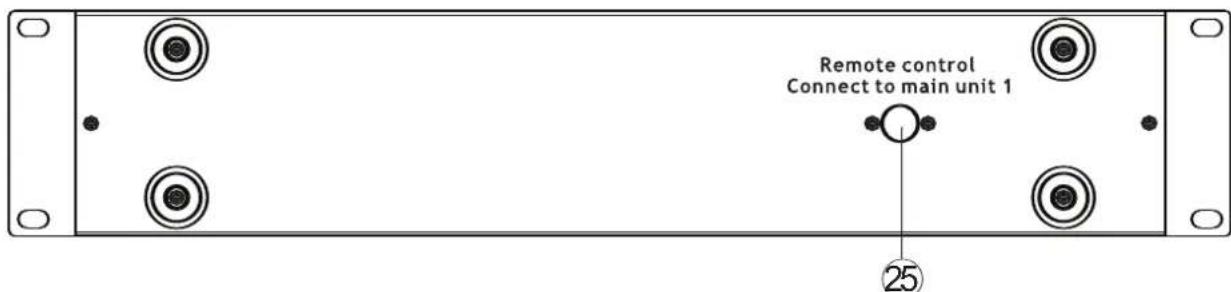

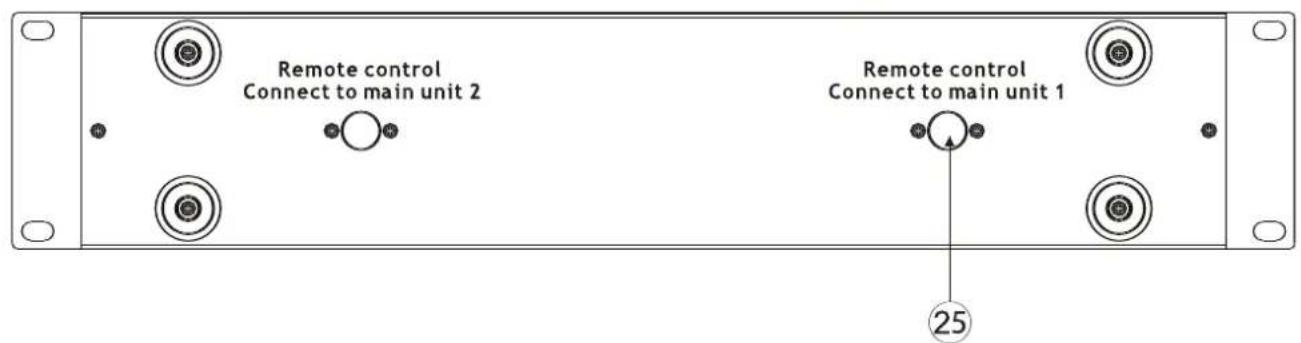

CONTROLLER REAR:
