SHP60SS - Hotte PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Proline
Modèle	SHP60SS
Largeur	60 cm
Alimentation électrique	220-240 V, 50/60 Hz
Classe d'efficacité énergétique	D
Consommation d'énergie annuelle	60 kWh/an
Débit d'air (min/max)	65 m³/h / 125 m³/h
Niveau sonore (min/max)	48 dB / 62 dB
Efficacité de filtration des graisses	76 % (classe C)
Fonctions principales	3 vitesses, éclairage halogène, modes aspirant et recyclage
Type d'éclairage	Ampoule halogène à bougie Ø35 mm E14, 28 W
Distance minimale de sécurité (électrique)	50 cm
Distance minimale de sécurité (gaz)	65 cm
Entretien	Nettoyage mensuel de l'extérieur avec détergent neutre ; remplacement régulier des filtres
Pièces détachées	Filtre à graisse métallique, filtre à charbon actif, ampoules halogènes E14 28 W
Réparabilité	Service après-vente via hotline Darty ou New Vandenborre
Usage	Domestique uniquement

FOIRE AUX QUESTIONS - SHP60SS PROLINE

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 50 cm pour une cuisinière électrique et de 65 cm pour une cuisinière à gaz ou mixte. Si les instructions de l'appareil de cuisson spécifient une distance plus grande, suivez celles-ci.

Comment installer la hotte SHP60SS en mode évacuation extérieure ?

Retirez la paroi métallique circulaire pré-montée, installez la bride de raccord supérieure (fixation baïonnette + vis) et une gaine de même diamètre (non fournie). Assurez-vous que le sélecteur [G] est en position aspirante [A]. La gaine doit être inclinée vers le haut d'environ 10°.

Comment installer la hotte en mode recyclage ?

Laissez la paroi métallique circulaire en place et installez le filtre à charbon fourni. Vérifiez que le sélecteur [G] est en position filtrante [F]. Les fumées sont alors recyclées via une grille au-dessus du panneau de contrôle.

À quelle fréquence faut-il nettoyer la hotte ?

L'intérieur et l'extérieur doivent être nettoyés environ une fois par mois avec un chiffon humide et un détergent liquide neutre. N'utilisez pas de produits abrasifs ou d'alcool.

Comment remplacer le filtre à graisse et le filtre à charbon ?

Ces filtres ne se nettoient pas et doivent être remplacés régulièrement. La fréquence dépend de l'utilisation : entre 1 fois par mois et 2 à 3 fois par an. Pour y accéder, retirez le filtre à graisse situé sous la hotte.

Quel type d'ampoule utiliser pour l'éclairage ?

Utilisez exclusivement des ampoules halogènes à bougie de Ø35 mm, douille E14, 28 W. Débranchez l'appareil avant toute manipulation et assurez-vous que l'ampoule soit froide.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord que l'appareil est correctement branché et que l'interrupteur général n'est pas coupé. Contrôlez également que les ampoules sont bien en place. Si le problème persiste, contactez le service après-vente.

La hotte peut-elle être utilisée sans filtre à graisse ?

Non, n'utilisez jamais la hotte sans que le filtre à graisse ne soit monté correctement. Cela présente un risque d'incendie et endommagerait l'appareil.

Comment réduire la consommation d'énergie de la hotte ?

Allumez la hotte à la vitesse minimale pendant la cuisson et laissez-la fonctionner quelques minutes après. Augmentez la vitesse seulement en cas de forte vapeur. Remplacez les filtres régulièrement pour maintenir l'efficacité.

Quelles sont les précautions de sécurité importantes ?

Ne flambez pas d'aliments sous la hotte. Assurez une ventilation adéquate si la hotte est utilisée avec des appareils à gaz. Débranchez toujours avant nettoyage. Ne touchez pas les ampoules chaudes.

MODE D'EMPLOI SHP60SS PROLINE

Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés (surveillées) ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doit pas être effectué par des enfants sans surveillance. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible. Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions. Ne pas flamber d'aliments sous la hotte de cuisine. ATTENTION: Les parties accessibles de cet appareil peuvent être chaudes lorsqu'il est utilisé avec des appareils de cuisson. L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible. Les réglementations concernant l'évacuation de l'air doivent être respectées. Lorsque la hotte de cuisine est placée au-dessus d'un appareil à gaz, la distance minimale à respecter entre la surface support des récipients de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins 65 cm. Les détails concernant la méthode et la fréquence du nettoyage sont disponibles en page 7 dans la section "Nettoyage et entretien".

Instructions de sécurité générales

• Lisez attentivement cette notice et conservez-la en lieu sûr pour pouvoir vous y reporter ultérieurement. En cas de vente, de cession ou de déménagement, assurez-vous qu'elle reste avec le produit.
• Le constructeur décline toute responsabilité en cas d'inconvénient, dommage ou incendie provoqué à l'appareil et dû au non-respect des instructions de la présente notice.
• Portez toujours des gants de travail avant d'effectuer toute opération d'installation ou d'entretien.
• Ne raccordez pas l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
• N'effectuez aucune modification électrique ou mécanique sur le produit ou sur le conduit d'évacuation. N'essayez pas d'examiner les filtres pendant que la hotte est en fonctionnement.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu. N'utilise pas la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique. N'utilisez jamais la hotte sans que le filtre à graisse ne soit monté correctement.
• N'utilisez jamais la hotte comme plan de travail. La présence de flammes libres peut endommager les filtres et donner lieu à des incendies, il faut donc les éviter à tout prix.
• Ne touchez pas les ampoules après avoir utilisé l'appareil, vous risquez de vous brûler.
• Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

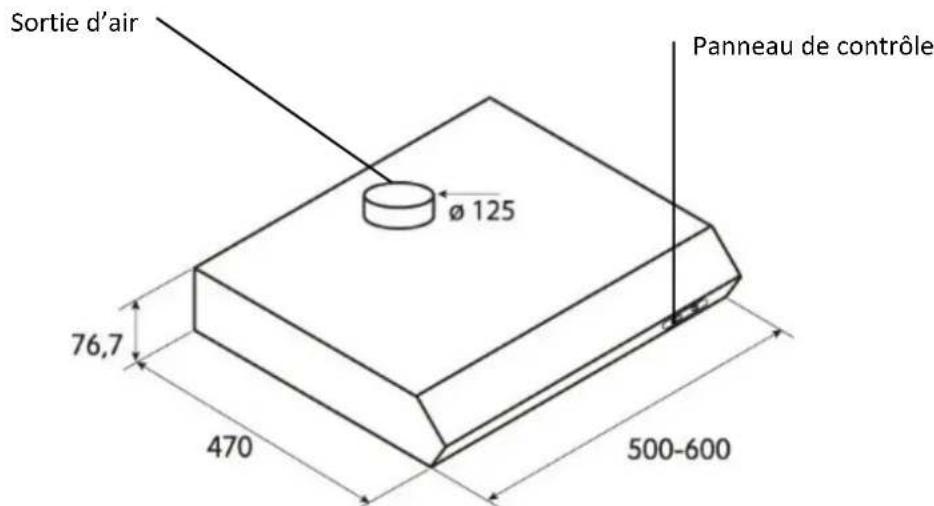

Description

La hotte peut être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Avant l'installation

Avant d'installer l'appareil, vérifiez qu'il est en parfait état. S'il est endommagé, ne poursuivez pas l'installation et contactez votre service après-vente.

Assurez-vous également que les dimensions de la hotte et de son conduit sont compatibles avec votre cuisinière et hauteur de plafond.

Installation

Cet appareil doit impérativement être installé par 2 personnes.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

ATTENTION! Le fait de ne pas suivre les instructions de cette notice peut entraîner des risques électriques.

En cas de doute, consultez un centre après-vente agréé ou un technicien agréé.

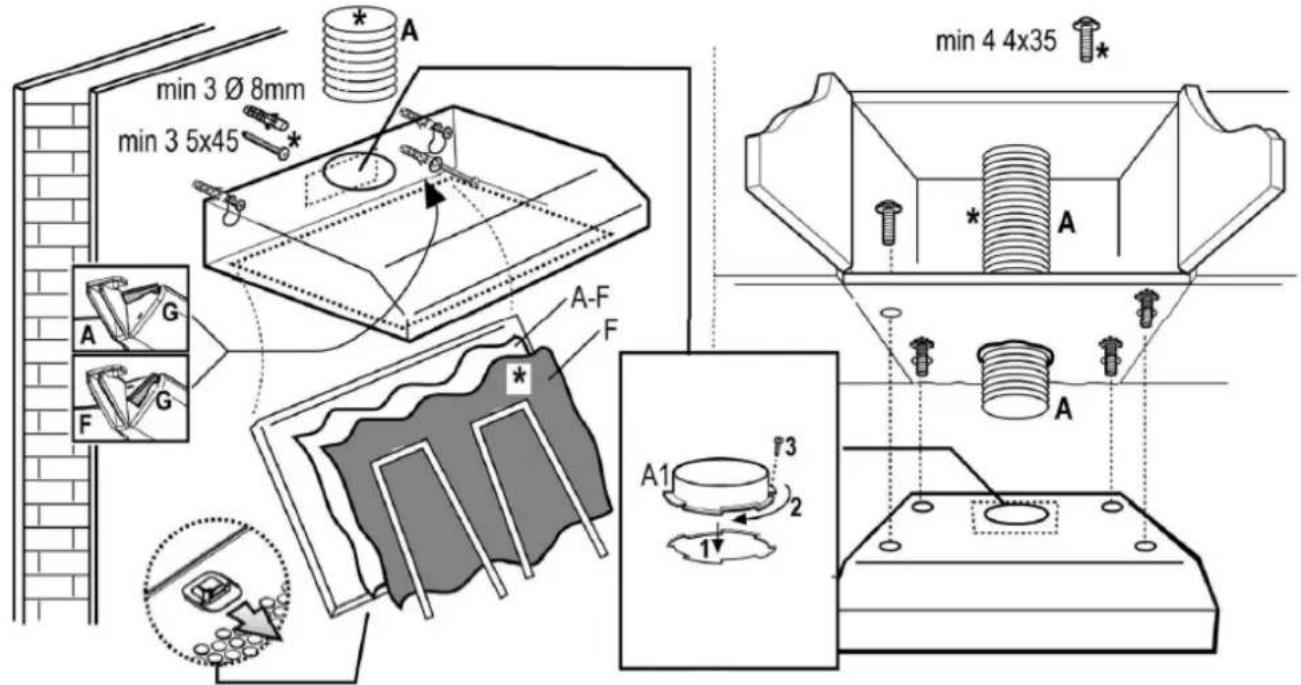

Procédure d'installation détaillée :

Cette hotte peut être fixée directement sur le mur au-dessus de votre plan de cuisson, ou bien sous un meuble. Dans les 2 cas, la procédure d'installation sera identique.

1. Prenez les mesures de votre cuisinière afin de centrer la hotte au-dessus de celle-ci. Collez le gabarit d'installation et de perçage sur le mur au-dessus de votre cuisinière, en prenant garde à respecter les distances minimales indiquées.

Remarque: La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, vous pouvez en tenir compte.

Attention : le gabarit est prévu pour 2 dimensions de hottes différentes, veillez à vous aligner sur les dimensions de votre hotte (60cm).

1. Marquez sur le mur l'emplacement de 3 des 4 trous figurant sur le gabarit (2 en haut et 1 en bas), puis percez-les en utilisant une mèche de 8mm de diamètre. Dans les trous supérieurs, insérez les chevilles (diamètre 8mm, profondeur 40mm) et les vis (diamètre 5mm, profondeur 45mm) fournies.

1. Accrochez la hotte sur les vis supérieures que vous avez insérées. Retirez le filtre à graisse afin d'accéder à la vis du bas, et insérez la cheville et la vis.
2. Assurez-vous que la hotte est d'aplomb à l'aide d'un niveau, puis serrez les vis.
3. Le sélecteur [G] situé à l'intérieur de la hotte, au niveau du conduit, permet de choisir le mode d'évacuation souhaité : évacuation extérieure [position aspirante, A] ou recyclage [position filtrante, F].

Pour utiliser la hotte en évacuation extérieure, retirez la paroi métallique circulaire pré-montée et installez la bride de raccord supérieure [A1: fixation baïonnette + vis] fournie, ainsi qu'une gaine de la même dimension (non fournie). Contrôlez que le sélecteur [G] est en position aspirante [A].

Pour utiliser la hotte en mode recyclage, n'enlevez pas la paroi métallique circulaire prémontée. Installez un filtre à charbon (fourni) : les fumées et vapeurs seront alors recyclées au moyen d'une grille située au-dessus du panneau de contrôle. Contrôlez que le sélecteur [G] est en position filtrante [F].

Branchement électrique

Pour votre sécurité, demandez à un technicien qualifié d'effectuer l'installation électrique de votre hotspot.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placez-la dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le câble d'alimentation soit monté correctement.

Évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention! La gaine d'évacuation et le collier de fixation ne sont pas fournis et doivent être achetés à part.

Sur la partie horizontale, la gaine doit être légèrement inclinée vers le haut (10° environ) de façon à convoyer plus facilement l'air vers l'extérieur.

Attention! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Reliez la hotte aux tubes et troughs d’évacuation de la paroi d’un diamètre équivalent à la sortie de l’air de la gaine (collier et bride de raccord). L’utilisation de tubes et des troughs d’évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d’aspiration et une nette augmentation du bruit.

• Utilisez une gaine de la longueur strictement nécessaire.
• Les coudes de la gaine doivent être en nombre minime (angle maxi du coude: ).
• Evitez les variations excessives de section de gaine. Utilisez une gaine la plus lisse possible sur sa partie interne.
• Le matériel de la gaine doit être aux normes.

Recyclage

Dans le cas où l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, la hotte est utilisée en mode recyclage : l'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez installer un contrôle à charbon actif (fourni).

Fonctionnement

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Utilisez la puissance d'aspiration maximale en cas de concentration très importante des vapeurs de cuisson.

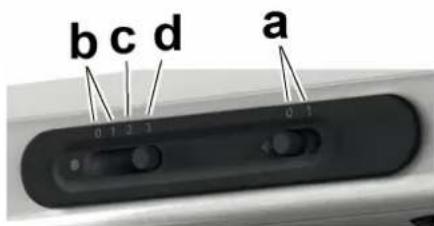

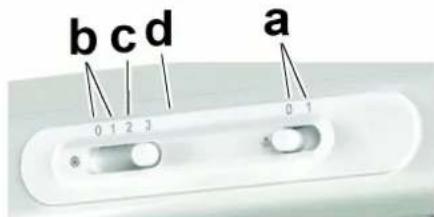

a. Interrupteur lumières ON/OFF. b. Interrupteur OFF/vitesse 1 c. Sélection vitesse 2 d. Sélection vitesse 3

Conseils d'économie d'énergie

Voici quelques suggestions d'utilisation pour vous permettre de réduire l'impact environnemental de votre appareil :

Allumez la hotte à la vitesse minimum pendant la cuisson et laissez-la fonctionner pendant quelques minutes après la fin de la cuisson. Augmentez la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utilisez les vitesses accélérées que dans les cas extrêmes.

Remplacez le filtre à charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Remplacez le filtre à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses.

Nettoyage et entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débranche la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

L'intérieur et l'extérieur de la hotte doivent être nettoyés régulièrement (environ une fois par mois). Pour cela, utilisez un chiffon humidifié avec un détergent liquide neutre. N'utilisez pas de produit contenant des abrasifs. N'UTILISEZ PAS D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.

Nettoyage de la surface extérieure

• Pour protéger la surface extérieure de la hotte de la corrosion pouvant apparaître sur le long terme, veillez à la nettoyer tous les deux mois avec de l'eau chaude et un détergent non abrasif.

Le moteur et les autres pièces ne doivent pas entrer en contact avec de l'eau.

• Le filtre à charbon ne doit pas être exposé à la chaleur.

Remplacement du filtre àgraissé et du filtre àcharbon

Le filtre à graisse et le filtre à charbon fournis sur cette hotte ne peuvent pas être nettoyés ou régénérés ; ils doivent être remplacés régulièrement (selon la fréquence d'utilisation de la hotte, entre une fois par mois et 2-3 fois par an).

Remplacement des lampes

Débranche l'appareil du réseau électrique. Pour accéder aux ampoules, retirez le couvercle.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez l'ampoule déficiente par le même type d'ampoule : utilisez uniquement des ampoules halogènes à bougie Ø35mm E14 de 28W.

Dans l'éventualité où l'éclairage ne avait pas fonctionné, vérifier si les lampes ont été introduites et visées correctement dans leur logement, avant de contacter le service après-vente.

Voici la fiche produit de votre hotte, conformément au règlement européen No 65/2014

Marque		Proline
Référence		SHP60SS,
Consommation d'énergie annuelle (AEC hotte) 60 kWh/an
Classe d'efficacité énergétique *		D
Efficacité fluidodynamique (FDE hotte)		3,5
Classe d'efficacité fluidodynamique *		G
Efficacité lumineuse (LE hotte)		3,0
Classe d'efficacité lumineuse *		G
Efficacité de filtration des graisses 76,0 %
Classe d'efficacité de filtration des graisses *		C
Débit d'air	Vitesse minimale 65 m	3/h
	Vitesse maximale 125 m	3/h
Émissions acoustiques de l'air	Vitesse minimale	48 dB
	Vitesse maximale 62 dB
Consommation d'énergie en mode «arrêt» (PO)		N/A
Consommation d'énergie en mode «veille» (PS) N/A

A (le plus efficace) à G (le moins efficace)

lux/W

Mise au rebut

Ce symbole indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapation et du recyclage de cet article, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Darty Holdings SNC © 14 route d'Aulnay, 93140 Bondy, France

20/07/2015

Hotline Darty

Quels que soient votre panne et le lieu d'achat de votre produit en France,

Avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 7j/7, 24h/24.

Hotline New Vandenborre

Le service après-vente est joignable du lundi au samedi au [phone] & [phone]

Darty France

129, avenue Gallieni

93140 BONDY

FRANCE

New Vandenborre

Slesbroekstraat 101

1600 Sint-Pieters-Leeuw

• A (meest efficace) tot G (moins efficace)
