MODE D'EMPLOI BOX603SS PROLINE

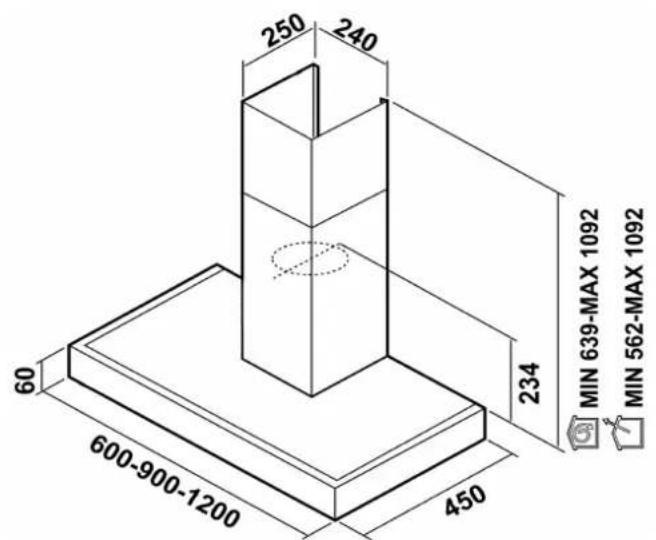

PROLINE REFRIGERATEURBRF40 PROLINE Hotte décorative murale BOX603SS MANUEL D'UTILISATION Besoin d'aide ?Rendez-vous sur votre communauté https://sav.darty.comBOX603SS BOX903SS Hotte décorative Range hood Afzuigkap

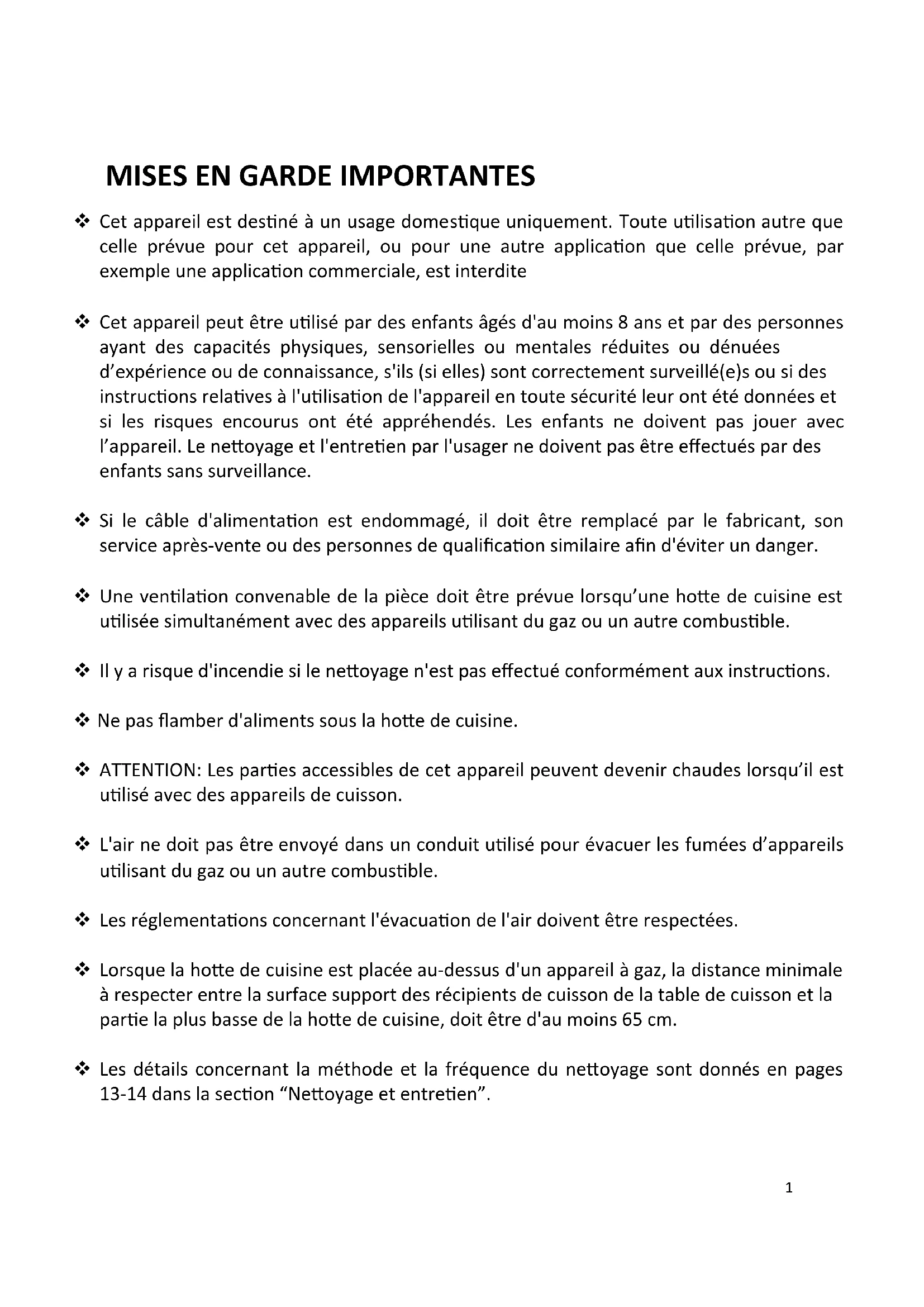

Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible. Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions. Ne pas flamber d'aliments sous la hotte de cuisine. ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu’il est utilisé avec des appareils de cuisson. L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou un autre combustible. Les réglementations concernant l'évacuation de l'air doivent être respectées. Lorsque la hotte de cuisine est placée au-dessus d'un appareil à gaz, la distance minimale à respecter entre la surface support des récipients de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine, doit être d'au moins 65 cm. Les détails concernant la méthode et la fréquence du nettoyage sont donnés en pages 13-14 dans la section “Nettoyage et entretien”.2

INSTRUCTIONS DE SÉCURITÉ GÉNÉRALES Lisez attentivement cette notice et conservez-la en lieu sûr pour pouvoir vous y reporter ultérieurement. En cas de vente, de cession ou de déménagement, assurez-vous qu’elle reste avec le produit. Le constructeur décline toute responsabilité en cas d’inconvénient, dommage ou incendie provoqué à l’appareil et dû au non-respect des instructions de la présente notice. Portez toujours des gants de travail avant d’effectuer toute opération d’installation ou d’entretien. Ne raccordez pas l’appareil au circuit électrique avant que le montage ne soit complètement terminé. N’effectuez aucune modification électrique ou mécanique sur le produit ou sur le conduit d’évacuation. N’essayez pas d’examiner les filtres pendant que la hotte est en fonctionnement. La friture d’aliments doit être réalisée sous contrôle pour éviter que l’huile surchauffée ne prenne feu. N’utilisez pas la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique. N’utilisez jamais la hotte sans que les filtres à graisse ne soient montés correctement. N’utilisez jamais la hotte comme plan de travail. La présence de flammes libres peut endommager les filtres et donner lieu à des incendies, il faut donc les éviter à tout prix. Ne touchez pas les ampoules après avoir utilisé l’appareil, vous risquez de vous brûler. Avant toute opération de nettoyage ou d’entretien, débranchez la hotte du circuit électrique en retirant la prise ou en coupant l’interrupteur général de l’habitation.3 DESCRIPTION

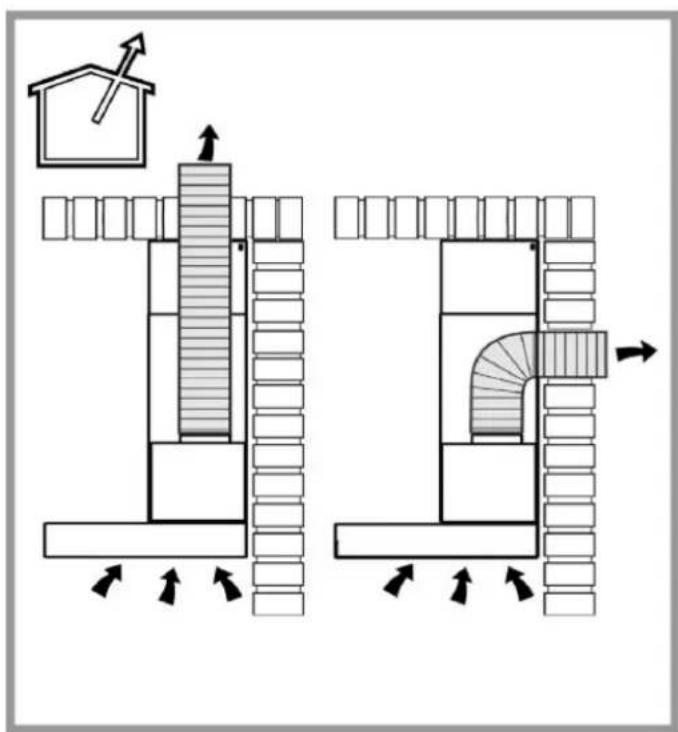

La hotte peut être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Avant d’installer votre appareil, vérifiez qu’il est en parfait état. S’il est endommagé, ne poursuivez pas l’installation et contactez votre service après-vente. Assurez-vous également que les dimensions de la hotte et de son conduit sont compatibles avec votre cuisinière et hauteur de plafond. INSTALLATION4 Cet appareil doit impérativement être installé par 2 personnes. La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s’adresser à un technicien qualifié afin de s’assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte. Attention ! Le fait de ne pas suivre les instructions de cette notice peut entraîner des risques électriques. En cas de doute, consultez un centre après-vente agréé ou un technicien agréé.

Procédure d’installation détaillée :

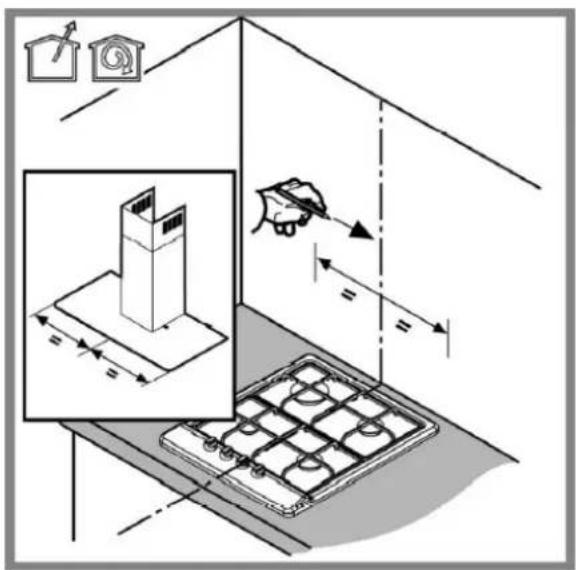

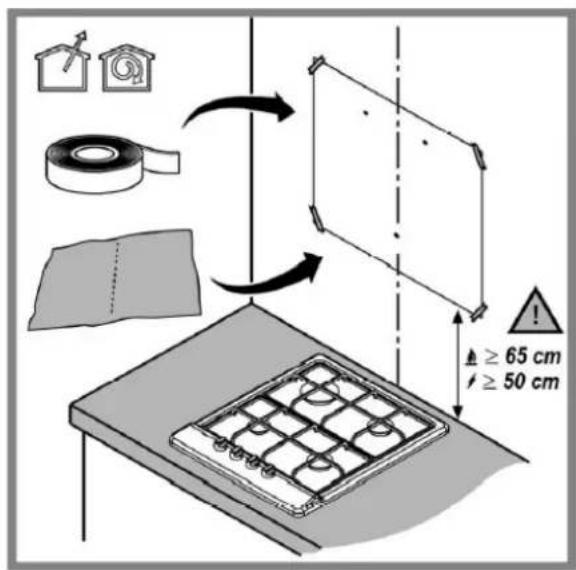

1. Prenez les mesures de votre cuisinière afin de centrer la hotte au-dessus de celle-ci. Collez le gabarit

d’installation et de perçage sur le mur au-dessus de votre cuisinière, en prenant garde à respecter les distances minimales indiquées. Remarque : La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, vous pouvez en tenir compte.5

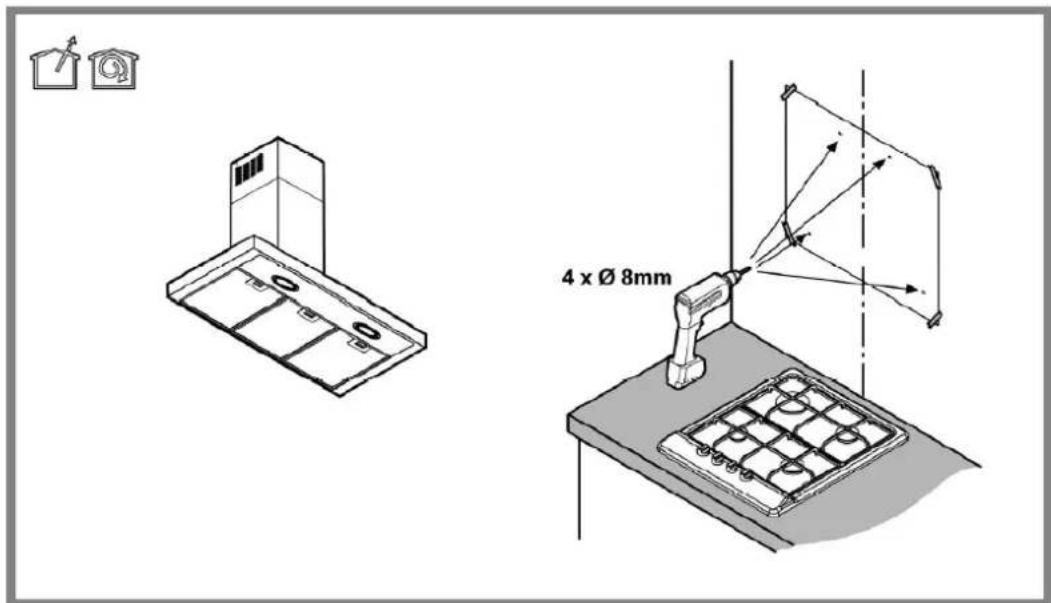

2. Marquez sur le mur l’emplacement des 4 trous figurant sur le gabarit, puis percez-les en utilisant une

mèche de 8mm de diamètre. Attention : le gabarit est prévu pour 2 dimensions de hottes différentes, veillez à vous aligner sur les dimensions de votre hotte.

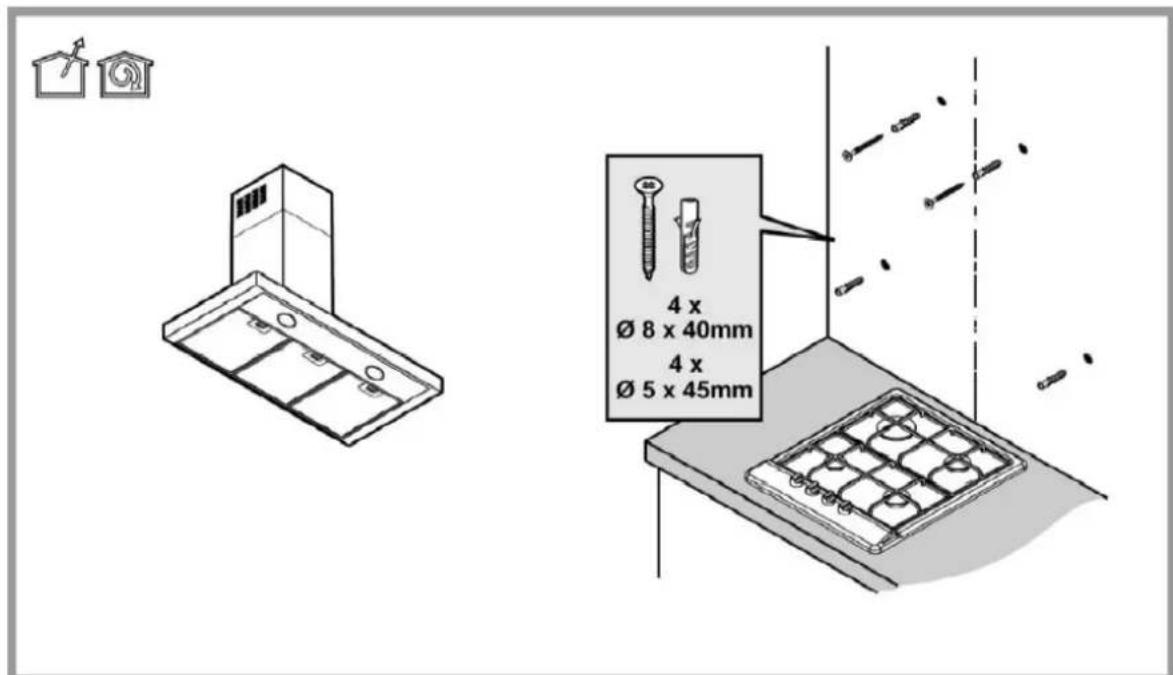

3. Dans les trous que vous venez de percer, insérez les 4 chevilles (diamètre 8mm, profondeur 40mm) puis

les 4 vis (diamètre 5mm, profondeur 45mm) fournies.6

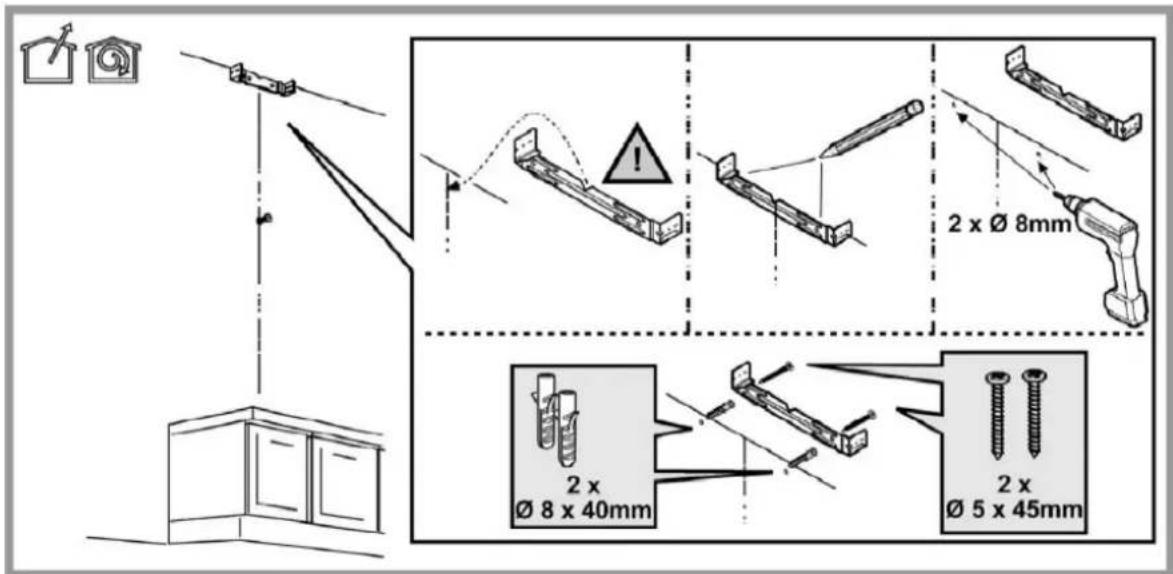

4. Marquez et percez 2 autres trous centrés tout en haut du mur, afin d’y fixer ensuite le conduit

d’évacuation. Vissez alors la patte de fixation.

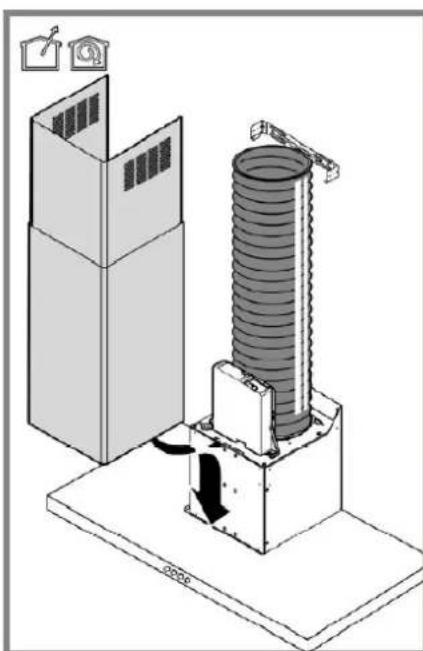

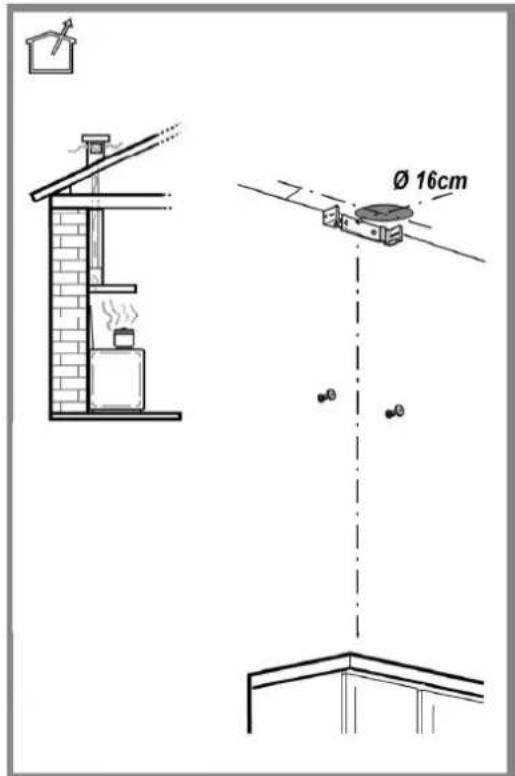

5. Selon le type d’évacuation existant dans votre logement, montez la cheminée.

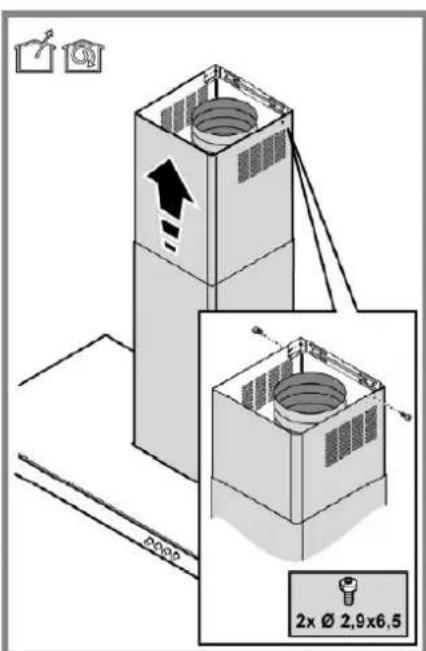

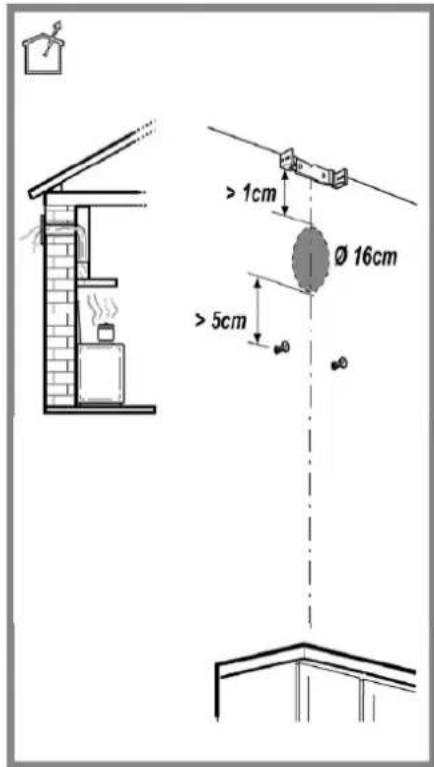

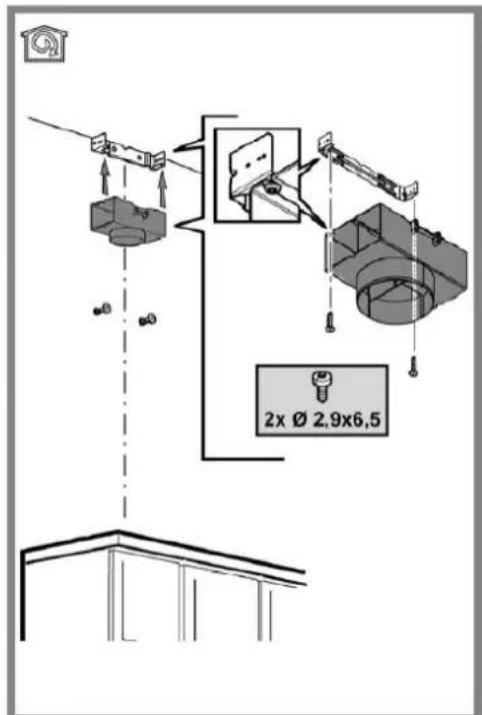

Évacuation murale Évacuation au plafond7 Pour utiliser la hotte en mode recyclage, fixez le conduit de recyclage sur la patte en haut du mur à l’aide des 2 vis fournies (diamètre 2,9mm, profondeur 6,5mm).

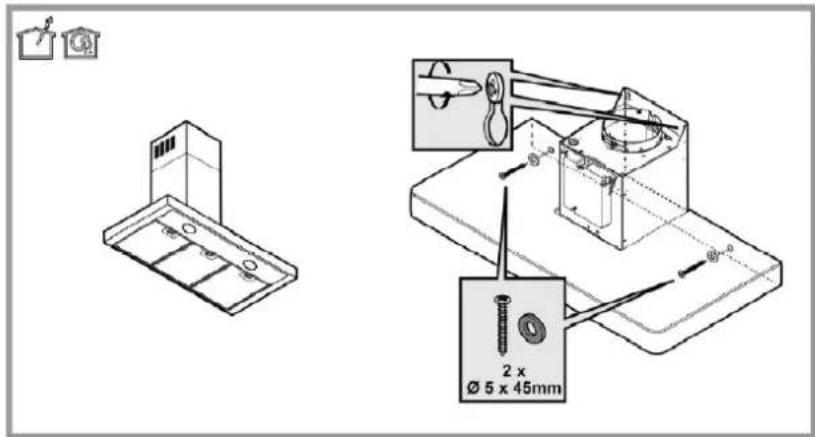

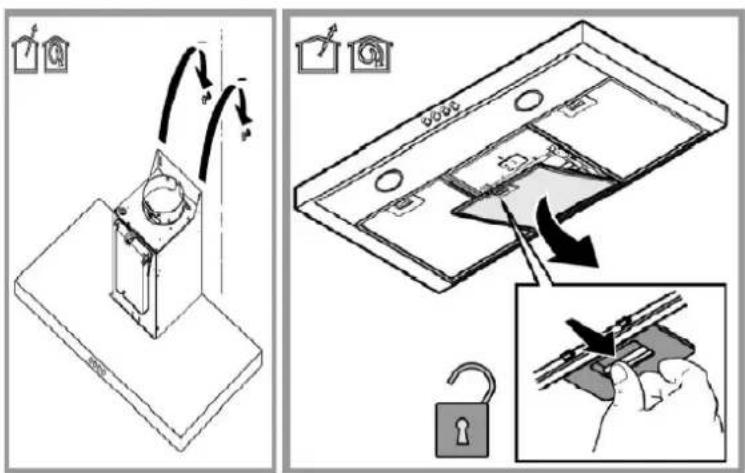

6. Positionnez la hotte sur les 2 vis du haut. Ouvrez la trappe des filtres à graisse afin d’accéder aux

fixations des 2 vis situées à l’intérieur, de chaque côté. Retirez les filtres à graisse, puis positionnez les 2 vis intérieures à l’aide des rondelles fournies.8

7. Assurez-vous que la hotte est d’aplomb à l’aide d’un niveau, puis serrez les vis.

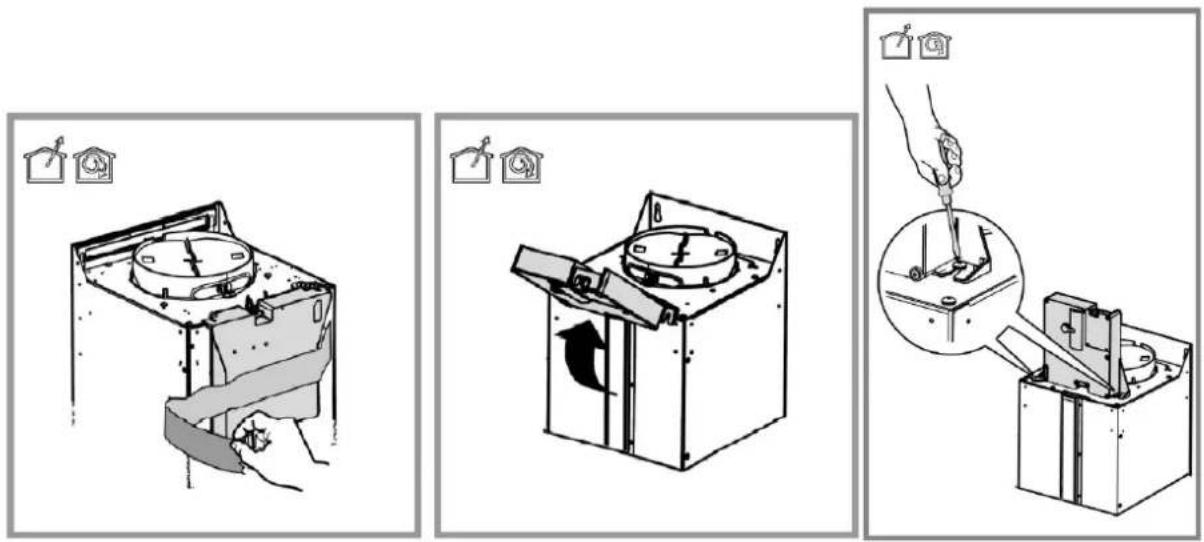

8. Détachez le boîtier d’alimentation situé à l’avant de la hotte, et relevez-le puis fixez-le avec les 2 vis déjà

en position sur le dessus de la hotte. Serrez les vis.9

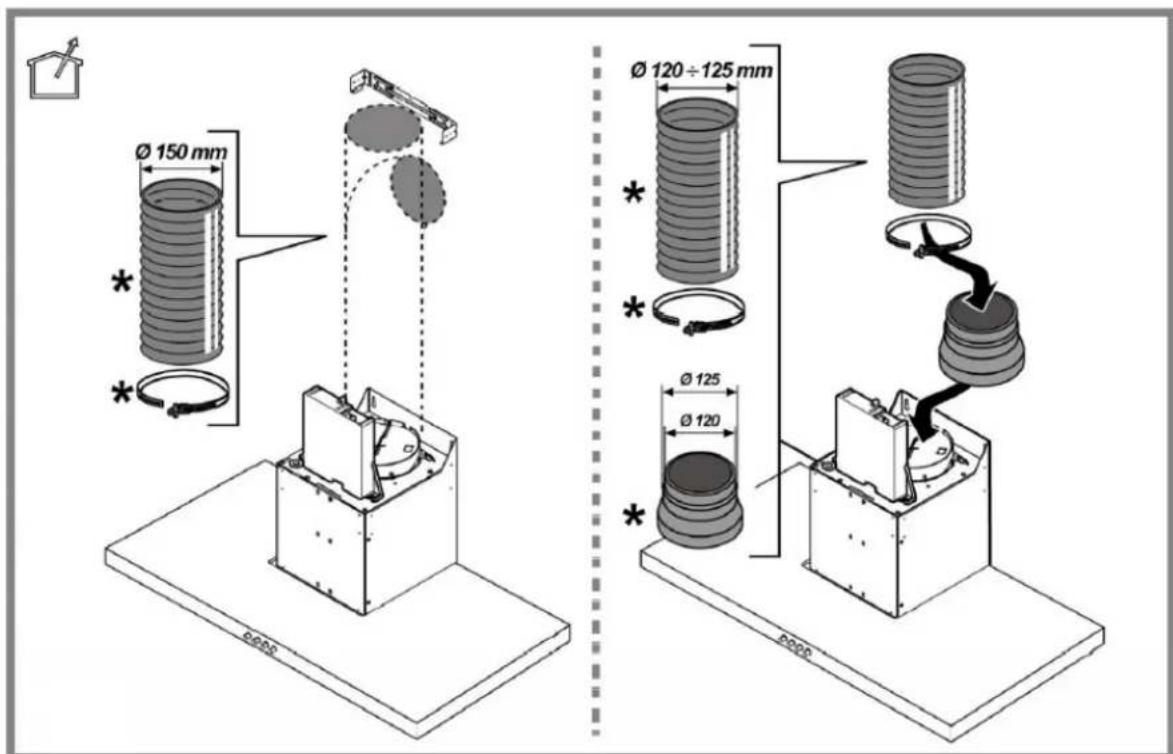

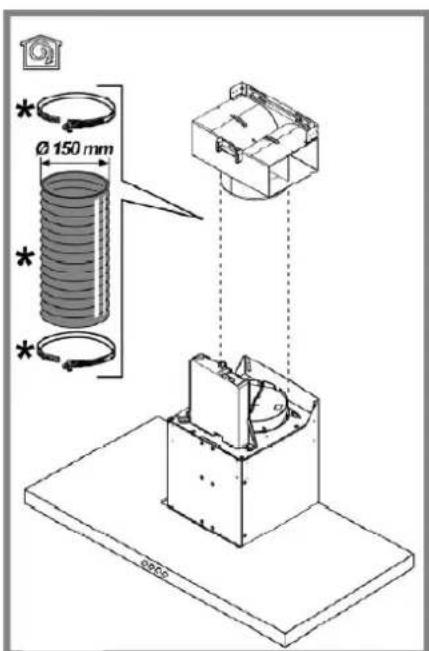

9. Installez une gaine (non fournie) de la bonne dimension.

10. Étirez puis fixez la gaine au conduit de recyclage, ou reliez-la à l’évacuation extérieure. Dans le cas d’une

évacuation extérieure, vous pouvez placer la valve anti-retour avant de positionner la gaine : cela évitera les retours d’air.

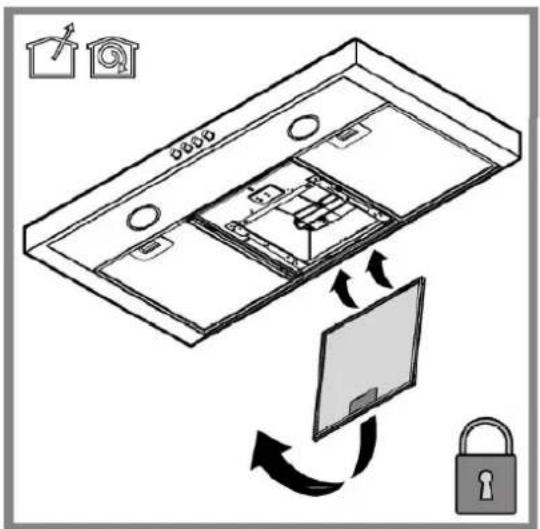

11. Si vous souhaitez installer des filtres à charbon (non fournis) pour utilisation de la hotte en mode

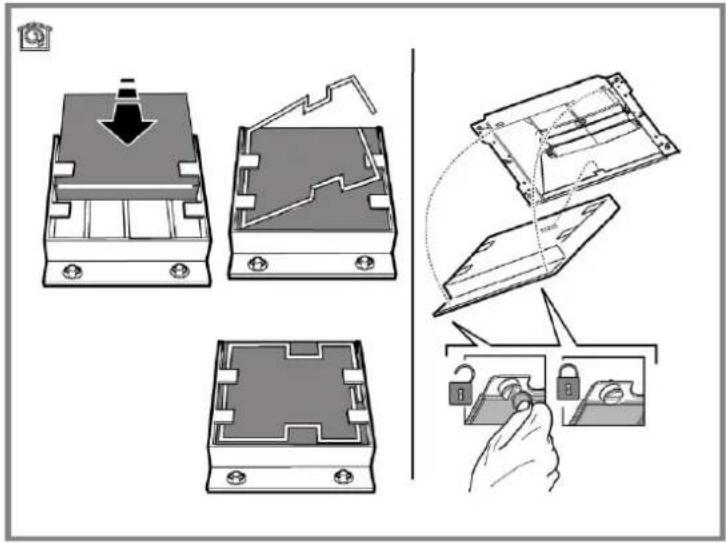

recyclage, suivez les illustrations ci-dessous. Veillez à bien remettre les filtres à graisse en position après avoir installé les filtres à charbon.10 Montage Accrochez le filtre à charbon actif d’abord à l’arrière de la languette métallique de la hotte, puis à l’avant avec les deux pommeaux. Démontage Enlevez le filtre à charbon actif en tournant de 90° les pommeaux qui le fixent à la hotte.

Branchement électrique Pour votre sécurité, demandez à un technicien qualifié d’effectuer l’installation électrique de votre hotte. La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l’installation. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l’installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage. Attention ! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement.11 UTILISATION Évacuation extérieure Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte. Attention ! La gaine d’évacuation et le collier de fixation ne sont pas fournis et doivent être achetés à part. Le diamètre de la gaine d’évacuation doit être égal à celui de la bride de raccord. Sur la partie horizontale, la gaine doit être légèrement inclinée vers le haut (10° environ) de façon à convoyer plus facilement l’air vers l’extérieur. Attention ! Si la hotte est équipée d’un filtre à charbon, ce dernier doit être enlevé. Reliez la hotte aux tubes et trous d’évacuation de la paroi d’un diamètre équivalent à la sortie de l’air de la gaine (collier et bride de raccord). L’utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d’aspiration et une nette augmentation du bruit. Utilisez une gaine de la longueur strictement nécessaire. Les coudes de la gaine doivent être en nombre minime (angle maxi du coude: 90°). Évitez les variations excessives de section de gaine. Utilisez une gaine la plus lisse possible sur sa partie interne. Le matériau de la gaine doit être aux normes.

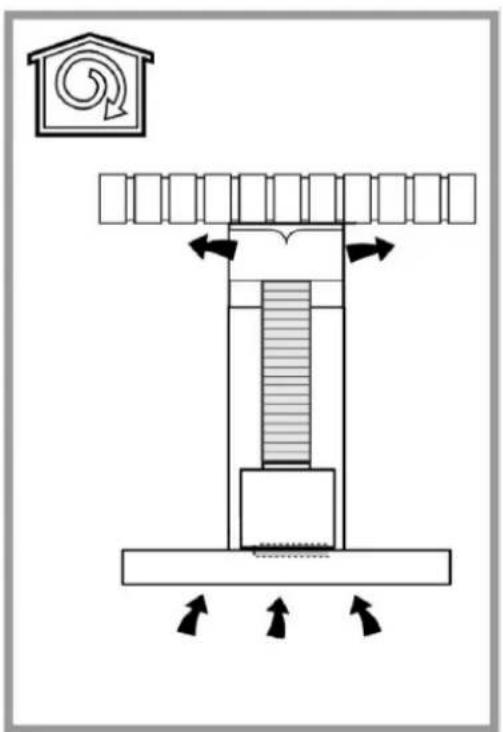

Recyclage L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce. Pour utiliser la hotte dans cette version, vous devez installer des filtres à charbon actif (pour plus d’informations, reportez-vous à la section Installation).12 Fonctionnement La hotte est équipée d’un panneau de contrôle doté d’une commande de vitesse d’aspiration et d’une commande d’éclairage du plan de cuisson. Utilisez la puissance d’aspiration maximum en cas de concentration très importante des vapeurs de cuisson.

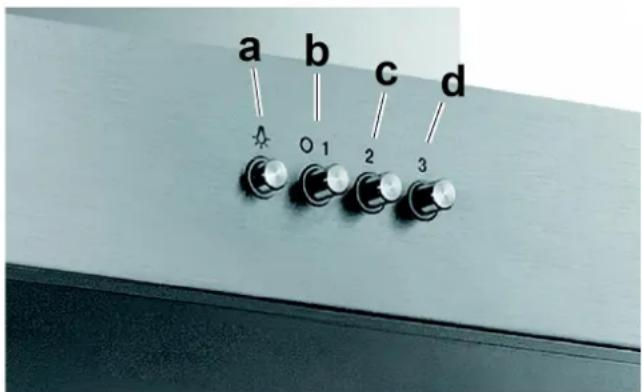

a. Interrupteur lumières ON/OFF. b. Interrupteur OFF/vitesse 1 c. Sélection vitesse 2 d. Sélection vitesse 3 Note : le bouton b. correspond à la vitesse 1 mais il sert également d'interrupteur marche-arrêt. Par conséquent, il doit être enfoncé si vous souhaitez sélectionner la vitesse 2 ou 3.

Conseils d’économie d’énergie Voici quelques suggestions d’utilisation pour vous permettre de réduire l’impact environnemental de votre appareil : Allumez la hotte à la vitesse minimum pendant la cuisson et laissez-la fonctionner pendant quelques minutes après la fin de la cuisson. Augmentez la vitesse uniquement en présence d’une grande quantité de fumée ou de vapeur et n’utilisez la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacez le(s) filtre(s) à charbon uniquement lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyez les filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses.13

NETTOYAGE ET ENTRETIEN

Attention ! Avant toute opération de nettoyage ou d’entretien, débranchez la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation. L’intérieur et l’extérieur de la hotte doivent être nettoyés régulièrement (environ une fois par mois). Pour cela, utilisez un chiffon humidifié avec un détergent liquide neutre. N’utilisez pas de produit contenant des abrasifs. N’UTILISEZ PAS D'ALCOOL! ATTENTION : Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre.

Nettoyage de la surface extérieure Pour protéger la surface extérieure de la hotte de la corrosion pouvant apparaître sur le long terme, veillez à la nettoyer tous les deux mois avec de l’eau chaude et un détergent non abrasif. Le moteur et les autres pièces ne doivent pas entrer en contact avec de l’eau. Les filtres à charbon ne doivent pas être exposés à la chaleur. Nettoyage des filtres à graisse Les filtres à graisse retiennent les particules de graisses issues de la cuisson. Ces filtres doivent être nettoyés une fois par mois avec des détergents non agressifs, à la main ou au lave-vaisselle à faibles températures et cycle rapide. Si vous passez un filtre à graisse métallique au lave-vaisselle, sachez néanmoins qu’il peut se décolorer. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter les filtres à graisse, tirez la poignée de décrochement à ressort. Nettoyage des filtres à charbon (en mode recyclage uniquement) Les filtres à charbon actif retiennent les odeurs désagréables de cuisson. Il existe deux types de filtres à charbon actif : lavables et non lavables. Filtre à charbon actif lavable Ce filtre peut être nettoyé tous les deux mois avec de l’eau chaude et au moyen de détergents appropriés ou au lave-vaisselle à 65°C (dans le cas de lavage au lave-vaisselle, utilisez un cycle de lavage complet sans autre vaisselle à l’intérieur). Enlevez l’excédent d’eau en veillant à ne pas abîmer le filtre, ensuite enlevez le coussinet posé à l’intérieur du châssis en plastique et mettez-le dans le four pendant 10 minutes à 100°C pour le sécher complètement. Remplacez le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé. Filtre à charbon actif NON lavable La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage des filtres à graisse. Quoi qu’il en soit, il est nécessaire de changer le filtre après quatre mois d’utilisation au maximum. IL NE PEUT PAS être nettoyé ou régénéré. Remplacement des lampes Débranchez l’appareil du réseau électrique. Attention ! Avant de toucher les lampes, assurez-vous qu’elles soient froides.14 Remplacez l’ampoule défectueuse par le même type d’ampoule : remplacer l’ampoule brûlée. Utiliser uniquement des ampoules LED de 3W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumérique "1d"). Dans l’éventualité où l’éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites et vissées correctement dans leur logement, avant de contacter le service après-vente.

SPECIFICATIONS Voici la fiche produit de votre hotte, conformément au règlement Européen No 65/2014. Marque Proline Référence

SS, BOX903SS Consommation d’énergie annuelle (AEC hotte ) 85.9 kWh/an Classe d’efficacité énergétique

Efficacité fluidodynamique (FDE hotte ) 16.6 % Classe d’efficacité fluidodynamique

Efficacité lumineuse (LE hotte ) 12.1 lux/W Classe d’efficacité lumineuse

Efficacité de filtration des graisses 66.0 % Classe d’efficacité de filtration des graisses

Débit d’air Vitesse minimale 240 m

Émissions acoustiques de l’air Vitesse minimale 46 dB Vitesse maximale

Consommation d’énergie en mode «arrêt» (P

• A (le plus efficace) à G (le moins efficace)15

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement. Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement. Vous devez jeter ce produit et son emballage selon les lois et les règles locales. Puisque ce produit contient des composants électroniques et parfois des piles, Ie produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque Ie produit est en fin de vie. Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune. Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Hotline Darty France Quels que soient votre panne et Ie lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez Ie 0 978 970 970 (prix d'un appel local), 7j/7 et 24h/24. Hotline Vanden Borre Le service après-vente est joignable au +32 2 334 00 00, du lundi élU vendredi de Bh à 18h, et Ie samedi de 9h à 18h.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gêne occasionnée. Ets Darty & fils SAS © 14, route d'Aulnay 93140 Bondy, France. 10/10/2018LIB0152067 Ed. 10/18
