SHP60WH - Hotte PROLINE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SHP60WH PROLINE au format PDF.
| Caractéristiques Techniques | Hotte aspirante PROLINE SHP60WH, largeur 60 cm, type murale |
|---|---|
| Débit d'air | Jusqu'à 300 m³/h |
| Niveaux de puissance | 3 niveaux de puissance |
| Filtration | Filtres à graisse en aluminium, filtre à charbon (optionnel) |
| Éclairage | Éclairage LED intégré |
| Dimensions | Largeur : 60 cm, profondeur : 50 cm, hauteur : 75-95 cm (ajustable) |
| Installation | Installation murale, nécessite un conduit d'évacuation |
| Consommation énergétique | Classe énergétique C |
| Utilisation | Idéale pour les cuisines de taille moyenne, facile à utiliser avec un panneau de commande |
| Maintenance | Filtres à nettoyer régulièrement, nettoyage de la surface avec un chiffon humide |
| Sécurité | Protection contre la surchauffe, conforme aux normes de sécurité en vigueur |
| Informations Générales | Garantie de 2 ans, service après-vente disponible |
FOIRE AUX QUESTIONS - SHP60WH PROLINE
Questions des utilisateurs sur SHP60WH PROLINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice SHP60WH - PROLINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SHP60WH de la marque PROLINE.
MODE D'EMPLOI SHP60WH PROLINE

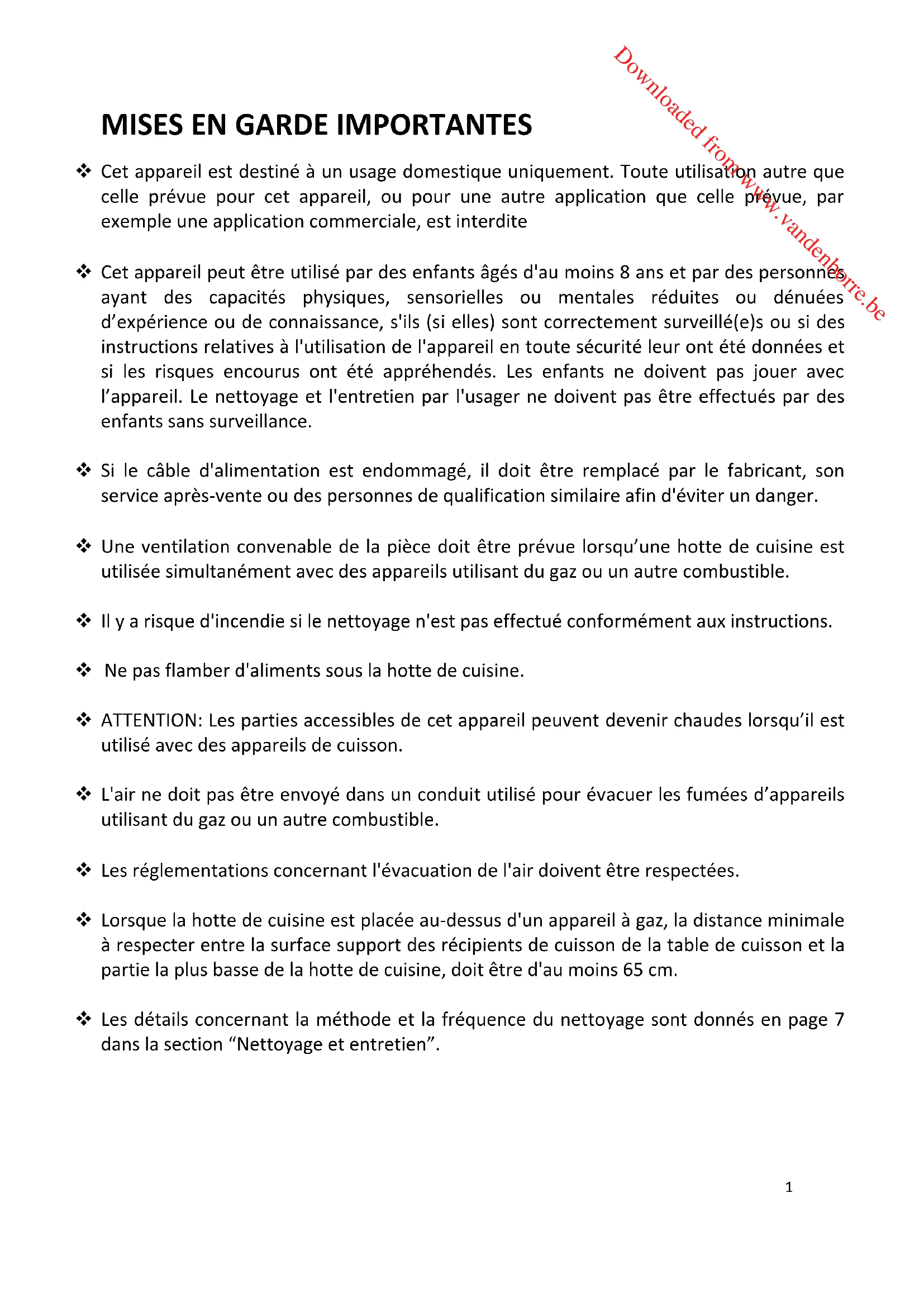

Cet apparéil est destiné à un usage domestique uniquement. Toute utilisation autre que cette prévue pour cet apparéil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doit pas être effectuels par des enfants sans surveillance.
Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger.
Une ventilation convenable de la piece doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.
Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
Ne pas flamber d'aliments sous la hotte de cuisine.
ATTENTION: Les parties accessibles de cet apparéil peuvent开发商chaudes lorsqu'il est utilisé avec des apparéils de cuisson.
L'air ne doit pas etre envoye dans un conduit utilise pour evacuer les fumees d'appareils utilisant du gaz ou un autre combustible.
Les réglementations concernant l'évacuation de l'air doivent être respectées.
Lorsque la hotte de cuisine est placee au-dessus d'un appeareil a gaz, la distance minimale a respecter entre la surface support des reciponents de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine, doit etre d'au moins 65 cm.
Les détails concernant la méthode et la fréquence du nettoyage sont disponibles en page 7 dans la section "Nettoyage et entretien".
INSTRUCTIONS DE SECURITE GENÉRALES
- Lisez attentivement cette notice et conservez-la en lieu sur pour pouvoir vous y reporter ultérieurement. En cas de vente, de cession ou de déménagement, assurez-vous qu'elle reste avec le produit.
- Le constructeur décline toute responsabilité en cas d'inconvénient, dommage ou incendie provoqué à l'appareil et dû au non-respect des instructions de la présente notice.
- Portez toujours des gants de travail avant d'effectuer toute opération d'installation ou d'entretien.
- Ne raccordez pas l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
- N'effectuez aucune modification électrique ou mecanique sur le produit ou sur le conduit d'évacuation.
N'essayez pas d'examiner les filtres pendant que la hotte est en fonctionnement. - La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
- N'utilise pas la hotte sans que les ampoules soient correctement placees pour éviter tout risque de chocolélectrique.
N'utilisez jamais la hotte sans que le filtrre a graisse ne soit monte correctement. - N'utilisez jamais la hotte comme plan de travail.
La presence de flammes libres peut endommager les filtrres et donner lieu à des incendies, il faut donc les éviter à tout prix. - Ne touchez pas les ampoules après avoir utilisé l'appareil, vous risquez de vous brûler.
- Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

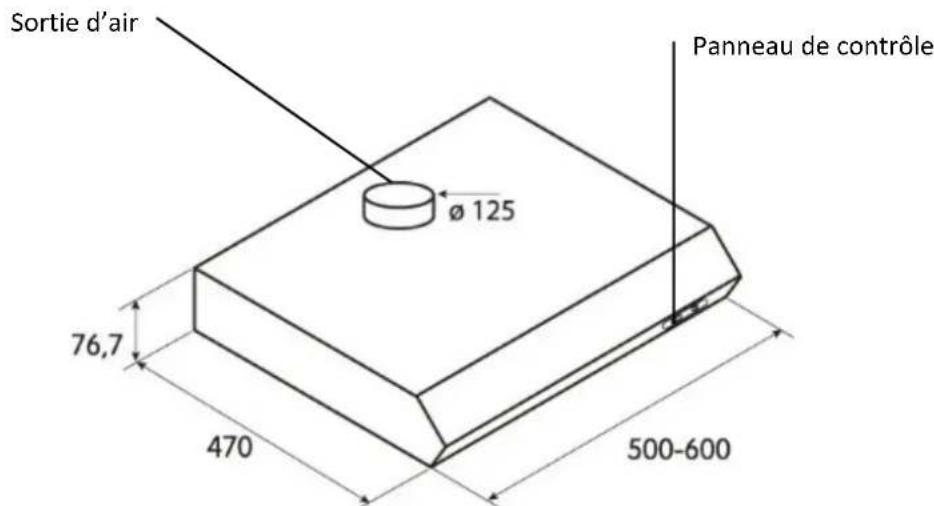

DESCRIPTION
La hotte peut etre utilise en version aspirante a evacuation exterieure, ou filtrante a recyclage interieur.
AVANT L'INSTALLATION
Avant d'instructoristeappeil,verifiezqu'ilestenparfaitétat.S'il estendommagé,ne poursuivezpas l'installation et contactez voire service après-vente.
Assurez-vous également que les dimensions de la hotte et de son conduit sont compatibles avec votre cuisinière et hauteur de plafond.
INSTALLATION
Cet apparéil doit impératifement être installé par 2 personnes.
La hotte est equipee de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
Attention! Le fait de ne pas suivre les instructions de cette notice peut entrainer des risques électriques.
En cas de doute, consultez un centre après-vente agrée ou un technician agrée.

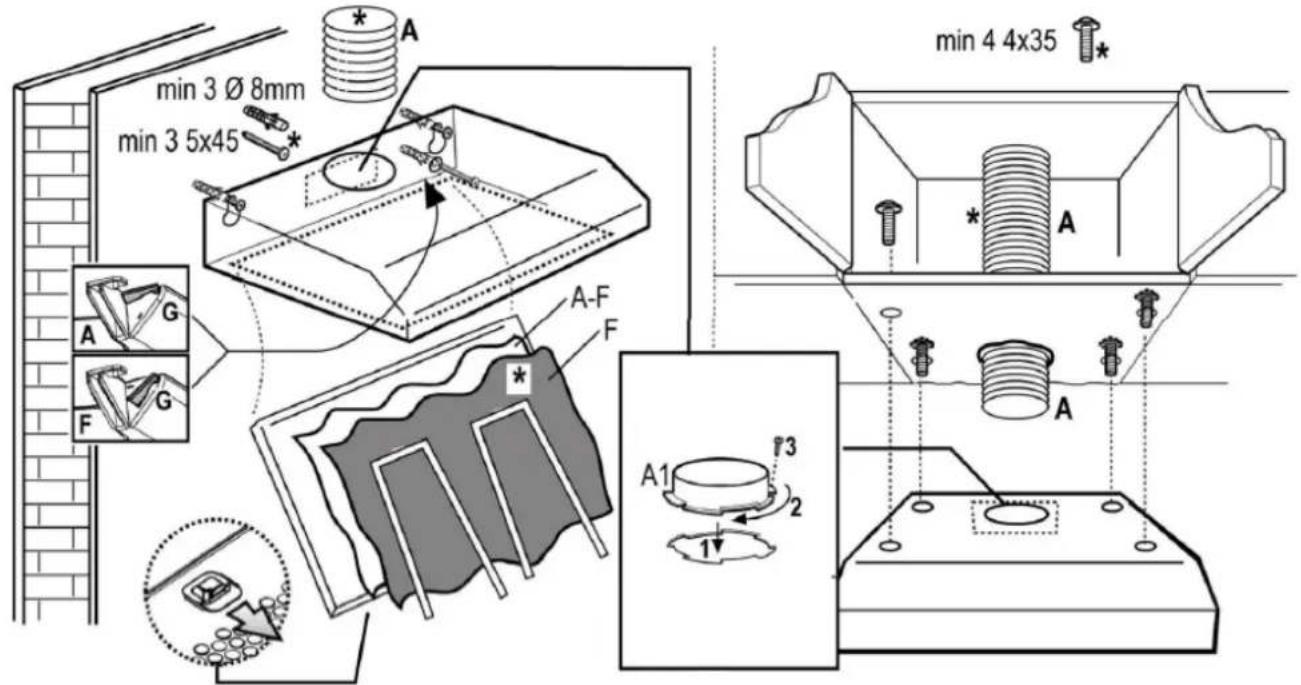

Procedure d'installation détaillée :
Cette hotte peut etre fixe directement sur le mur au-dessus de votre plan de cuisson, ou bien sous un meuble. Dans les 2 cas, la procedure d'installation sera identique.
- Prenez les mesures de votre cuisinière afin de center la hotte au-dessus de celle-ci. Collez le gabarit d'installation et de perçage sur le mur au-dessus de votre cuisinière, en prénant garde à respecter les distances minimales indiquées.
Remarque: La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cusinières electriques et de 65cm dans le cas de cusinières a gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, vous pouze en tenir compte.
Attention: le gabarit est prévu pour 2 dimensions de hottes différentes, voirlez à vous aligner sur les dimensions de votre hotte (60cm).
- Marquez sur le mur l'emplacement de 3 des 4 troughs figurant sur le gabarit (2 en haut et 1 en bas), puis percz-les en utilisant une mèche de 8mm de diamètre. Dans les troughs supérieurs, insérez les chevilles (diamètre 8mm, profondeur 40mm) et les vis (diamètre 5mm, profondeur 45mm) fournies.
- Accrochez la hotte sur les vis supérieures que vous avez inserees. Retirez le filtrre a gratise afin d'acceder à la vis du bas, et inserez la cheville et la vis.
- Assurez-vous que la hotte est d'aplomb à l'aide d'un niveau, puis serrez les vis.
- Le sélecteur [G] situé à l'intérieur de la hotte, au niveau du conduit, permet de désirir le mode d'évacuation souhaité : évacuation extérieure [position aspirante, A] ou recyclage [position filtrante, F].
Pour utiliser la hotte en évacuation extérieure, retirez la paroi métallique circulaire pré-montée et installez la bride de raccord supérieure [A1: fixation baïnonnette + vis] fournie, ainsi qu'une gaine de la même dimension (non fournie). Contrôlez que le sélecteur [G] est en position aspirante [A].
Pour utiliser la hotte en mode recyclage, n'enlevez pas la paroi métallique circulaire prémontée. Installez un filtré à charbon (fourni): les à fumées et vapeurs seront alors recyclées au moyen d'une grille située au-dessus du panneau de contrôle. Contrôle que le sélecteur [G] est en position filtrante [F].
Branchement électrique
Pour votre sécurité, demandez à un technician qualifié d'effectuer l'installation électrique de votre hotspot.
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.
UTILISATION
Évacuation extérieure
Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.
Attention! La gaine d'évacuation et le collier de fixation ne sont pas fournis et doivent être achetés à part.
Sur la partie horizontal, la gaine doit être légèrement inclinée vers le haut (10° environ) de façon à convoyer plus facilement l'air vers l'extérieur.
Attention! Si la hotte est équipée d'un filtré à charbon, ce dernier doit être enlevé.
Reliez la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air de la gaine (collier et bride de raccord). L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.
- Utilisez une gaine de la longueur strictement nécessaire.
- Les coudes de la gaine doivent être en nombre minime (angle maxi du coude: 90^ ).
- Evitez les variations excessives de section de gaine.
Utilisez une gaine la plus lisse possible sur sa partie interne. - Le matériel de la gaine doit être aux normes.
Recyclage
Dans le cas où l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, la注意到 est utilisée en mode recyclage : l'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans lapiece.
Pour utiliser la hotter dans cette version, vous devez installer un filtré à charbon actif (fourni).
Fonctionnement
La hotte est equipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.
Utilisez la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson.
a. Interrupteur lumieres ON/OFF.
b. Interrupteur OFF/vitesse 1
c. Sélection vitesse 2
d. Sélection vitesse 3
Conseils d'économie d'énergie
Voici quelques suggestions d'utilisation pour vous permettre de réduire l'impact environnemental de votre apparéil :
Allumez la hotte à la vitesse minimum pendant la cuisson et laissez-la fonctionner pendant quelques minutes après la fin de la cuisson. Augmentez la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utilise les vitesse accelerées que dans les cas extrêmes.
Remplacez le filtré à charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Remplacez le filtré àGRAISSER lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses.
NETTOYAGE ET ENTRETIEN
Attention! Avant toute opération de nettoyage ou d'entretien, débranche la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de I'habitation.
L'intérieur et l'extérieur de la hotte doivent être nettoyés régulièrement (environ une fois par mois). Pour cela, utilisez un chiffon humidifié avec un dédTergent liquide neutre. N'utilisez pas de produit contenant des abrasifs. N'UTILISEZ PAS D'ALCOOL!
ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.
Nettoyage de la surface extérieure
- Pour protégé la surface extérieure de la hotte de la corrosion pouvant apparaitre sur le long terme, voirlez à la nettoyer tous les deux mois avec de l'eau chaude et un dédTergent non abrasif.
Le moteur et les autres pieces ne doivent pas enterer en contact avec de I'eau.
- Le filtré à charbon ne doit pas être exposé à la chaleur.
Remplacement du filtré àGRAISSÉ et du filtré àcharbon
Le filtrer à graisse et le filtrer à charbon fournis sur cette hotte ne peuvent pas être nettoyés ou régénérés; ils doivent être remplacés régulierement (selon la fréquence d'utilisation de la hotte, entre une fois par mois et 2-3 fois par an).
Remplacement des lampes
Débranche l'appareil du réseau électrique. Pour acceder aux ampoules, retirez le couvercle.
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
Remplacez l'ampoule defectueuse par le même type d'ampoule: utilisez uniquement des ampoules halogènes à bougie Ø35mm E14 de 28W.
Dans l'eventualité où l'éclairage ne avait pas fonctionner, vérifier si les lampes ont été introduites et visées correctement dans leur logement, avant de contacter le service après-vente.
SPECIFICATIONS
Voici la fiche produit de votre hotte, conformement au reglement Européen No 65/2014
| Marque | Proline | |
| Référence | SHP60SS, | |
| Consommation d'énergie annuelle (AEC hotte) 60 kWh/an | ||
| Classe d'efficacité énergétique * | D | |
| Efficacité fluidodynamique (FDE hotte) | 3,5 | |
| Classe d'efficacité fluidodynamique * | G | |
| Efficacité lumineuse (LE hotte) | 3,0 | |
| Classe d'efficacité lumineuse * | G | |
| Efficacité de filtration des graisses 76,0 % | ||
| Classe d'efficacité de filtration des graisses * | C | |
| Débit d'air | Vitesse minimale 65 m | 3/h |
| Vitesse maximale 125 m | 3/h | |
| Émissions acoustiques de l'air | Vitesse minimale | 48 dB |
| Vitesse maximale 62 dB | ||
| Consommation d'énergie en mode «arrêt» (PO) | N/A | |
| Consommation d'énergie en mode «veille» (PS) N/A | ||
* A (le plus efficace) a G (le moins efficace)
%
lux/W
MISE AU REBUT
Ce symbole indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet articleil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
