Caractéristiques techniques	Taille de l'écran : 22 pouces, Résolution : 1920 x 1080 pixels (Full HD), Technologie d'affichage : LED
Connectivité	Ports HDMI : 2, Ports USB : 1, Entrée VGA : 1, Wi-Fi intégré : Oui
Utilisation	Idéal pour les espaces réduits, Compatible avec les décodeurs et consoles de jeux, Télévision numérique terrestre (TNT) intégrée
Maintenance et réparation	Nettoyage de l'écran avec un chiffon doux, Vérification régulière des mises à jour du firmware
Sécurité	Ne pas exposer à l'humidité, Éviter les surcharges électriques, Utiliser un support mural adapté si monté
Informations générales	Consommation énergétique : Classe A, Poids : 3,5 kg, Dimensions (L x H x P) : 50 x 30 x 5 cm

FOIRE AUX QUESTIONS - HTC 2228D XORO

Comment connecter mon XORO HTC 2228D à une antenne?

Pour connecter votre téléviseur XORO HTC 2228D à une antenne, localisez le port d'antenne à l'arrière de l'appareil. Insérez le câble de l'antenne dans ce port et assurez-vous qu'il est bien fixé.

Comment régler les chaînes sur mon XORO HTC 2228D?

Pour régler les chaînes, appuyez sur le bouton 'Menu' de la télécommande, sélectionnez 'Installation', puis choisissez 'Recherche automatique des chaînes'. Suivez les instructions à l'écran.

Mon écran reste noir, que faire?

Vérifiez que le téléviseur est bien allumé et que le bon port d'entrée est sélectionné. Si l'écran reste noir, essayez de débrancher le téléviseur pendant 10 secondes, puis rebranchez-le.

Comment ajuster le volume sur le XORO HTC 2228D?

Utilisez les boutons de volume situés sur la télécommande. Appuyez sur le bouton 'Volume +' pour augmenter le volume et sur le bouton 'Volume -' pour le diminuer.

Comment restaurer les paramètres d'usine?

Pour restaurer les paramètres d'usine, allez dans le menu 'Configuration', sélectionnez 'Réinitialiser' et suivez les instructions à l'écran. Notez que cela effacera toutes vos chaînes et paramètres personnalisés.

Comment connecter un appareil externe (comme un lecteur DVD)?

Utilisez un câble HDMI ou AV pour connecter votre appareil externe au port correspondant à l'arrière du téléviseur. Ensuite, sélectionnez le bon port d'entrée à l'aide de la télécommande.

Le son ne fonctionne pas, que faire?

Vérifiez d'abord le volume et assurez-vous qu'il n'est pas en mode muet. Si le problème persiste, vérifiez les connexions des câbles audio et essayez de redémarrer le téléviseur.

Comment changer la langue de l'interface?

Allez dans le menu 'Configuration', sélectionnez 'Langue', puis choisissez la langue souhaitée dans la liste.

Mon téléviseur ne se connecte pas au Wi-Fi, que faire?

Assurez-vous que le Wi-Fi est activé dans le menu 'Configuration'. Vérifiez également que vous êtes à portée du routeur et que vous entrez le bon mot de passe.

Comment mettre à jour le logiciel de mon XORO HTC 2228D?

Allez dans le menu 'Configuration', sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran pour vérifier et installer les mises à jour disponibles.

MODE D'EMPLOI HTC 2228D XORO

Mes deux maris. "Mes deux...

14:49

SD:32 Min HD:9 Min

Contenu 10 Caractéristiques du téléviseur 10

MONTAGE DU PIED 11 DEMARRAGE RAPIDE 12

PANNEAU 13

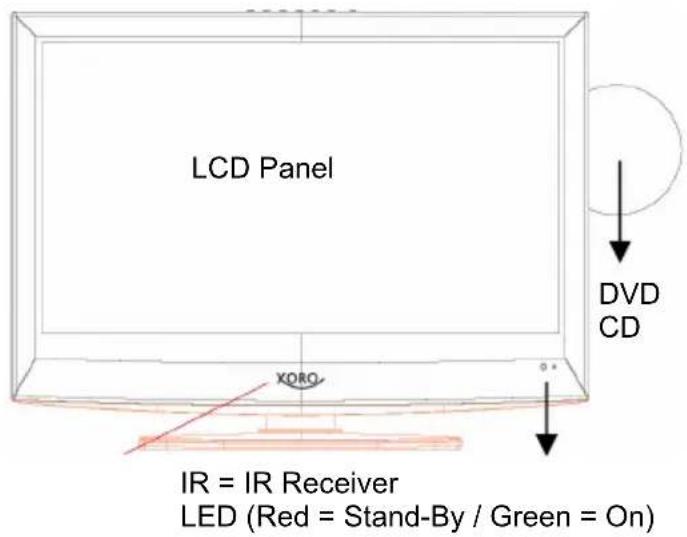

Panneau arrière 13 Face droite 14

TELECOMMANDE 15

Préparation 15 Utilisation 15 Touches et fonctions 13

CONNECTIQUE 18 Alimentation 18 Antenne 18 Péritel 18 HDMI 18 Vidéo composantes 19 Port USB pour Enregistrement 19 VGA 20 Lecture DVD, port USB et lecture de cartes 20 Casque 20

PREMIERE INSTALLATION 21

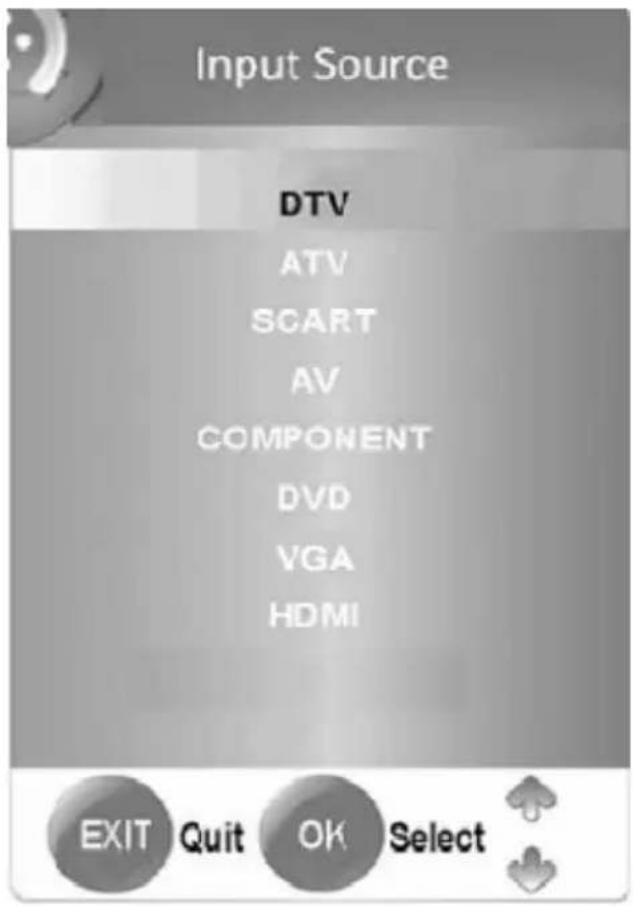

SELECTION DES SOURCE 22

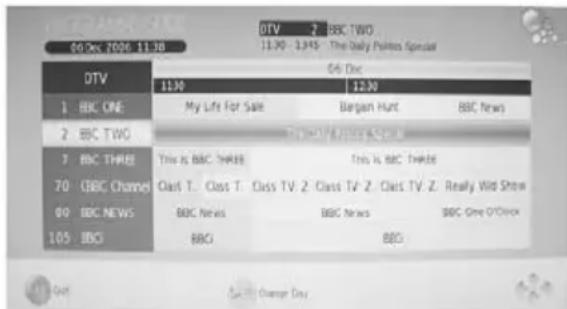

MODE TNT 23 Présentation 23 Les touches importantes 23 Télétexte 24 EPG 26

TUNER ANALOGIQUE 27 Les touches importantes 27 Télétexte 27

Enregistreur 28

Préparation de support USB pour l'enregistrement 28

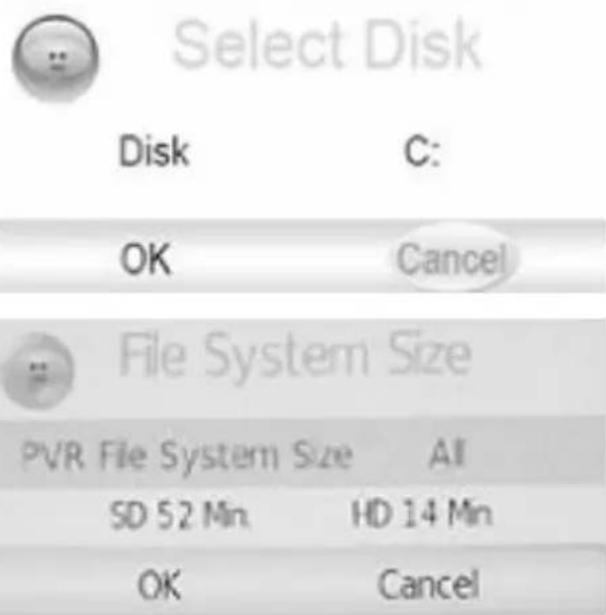

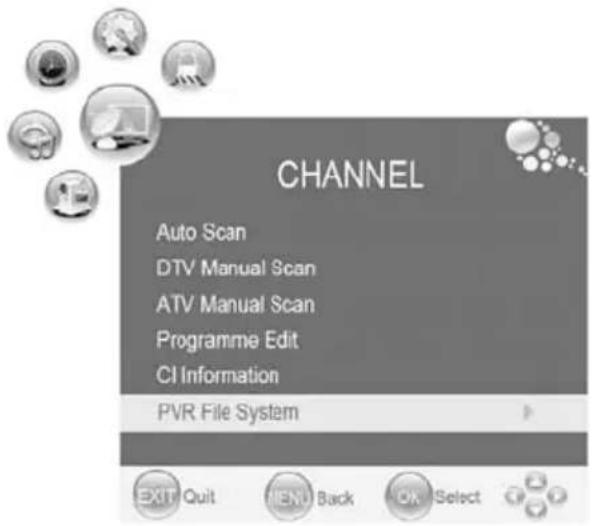

Vérifier le Système de Fichier PVR 28

Formatage 29

Taille du Time Shift 29

Enregistrement d'une émission 30

Enregistrement mode veille 30

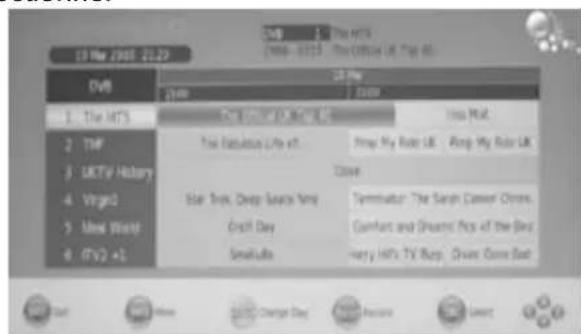

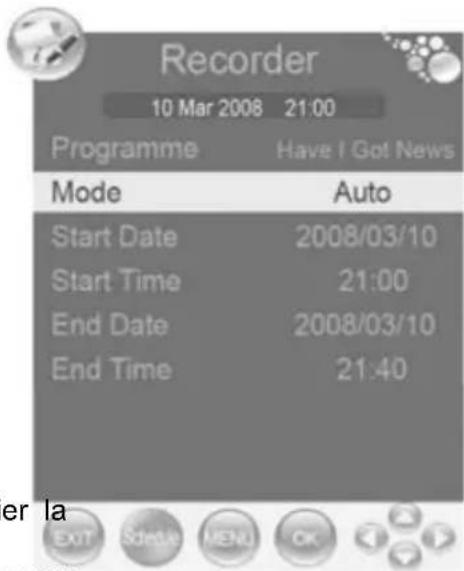

Programmation d'enregistrement par la Guide 30

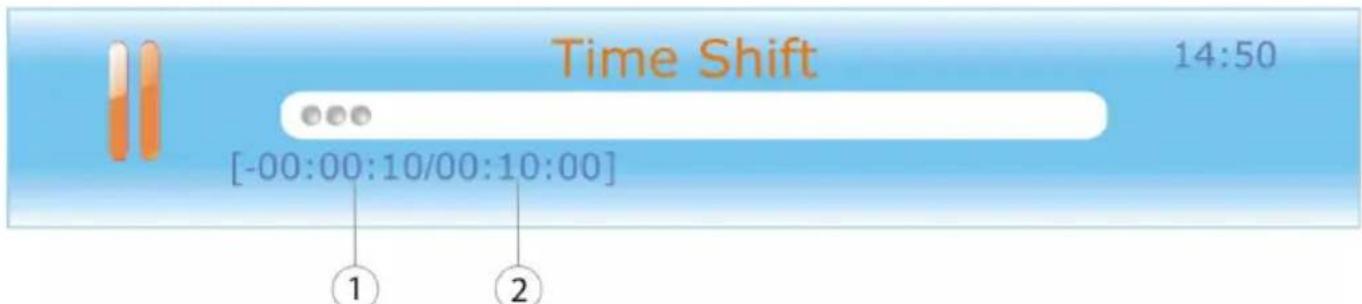

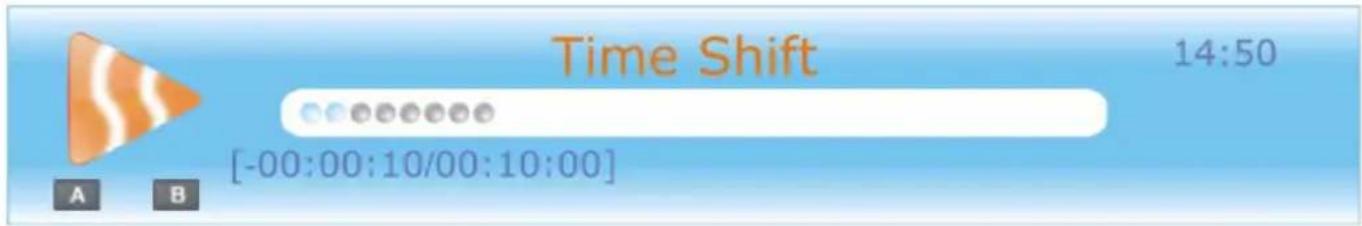

Fonction Time Shift 31

Lecture d'un enregistrement 32

FONCTIONNEMENT TV 33

Générale 33

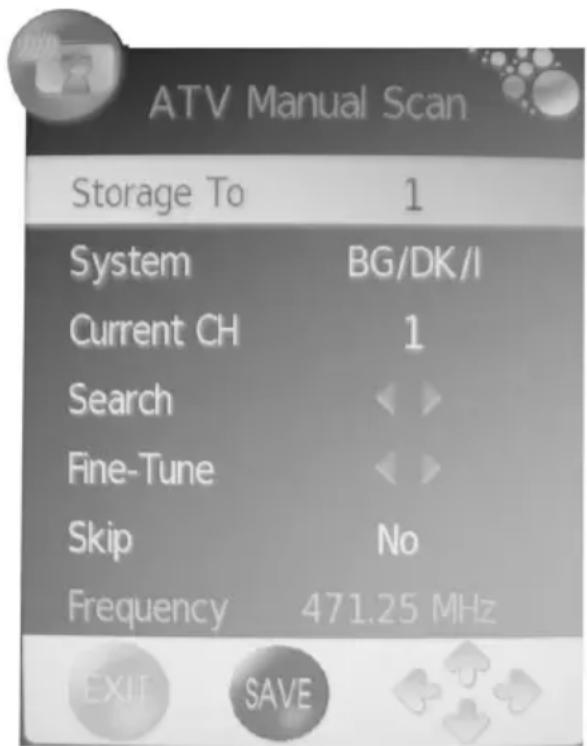

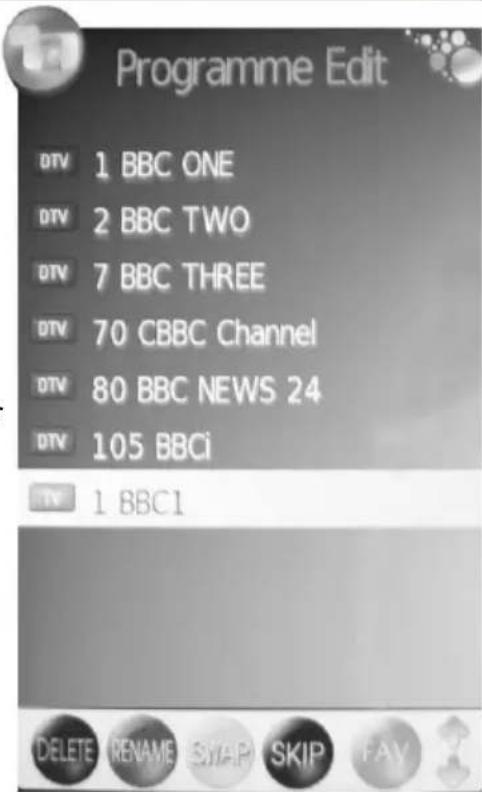

Chaines 34

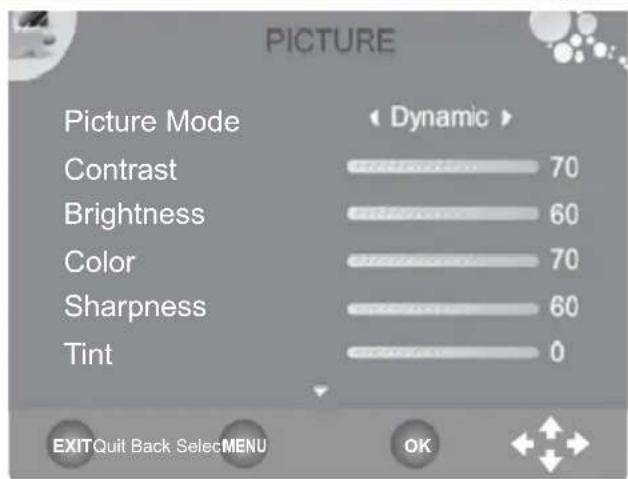

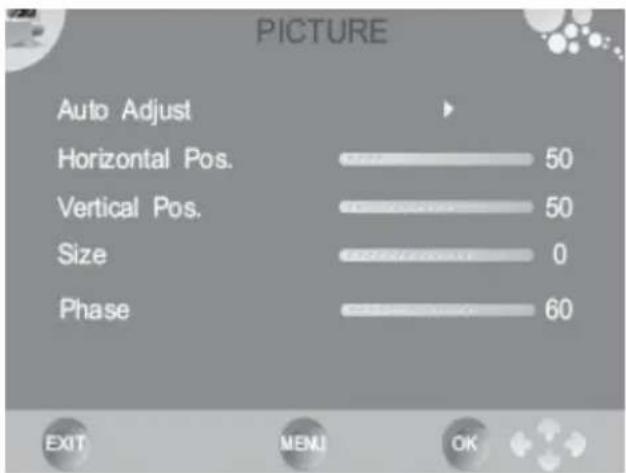

Image 38

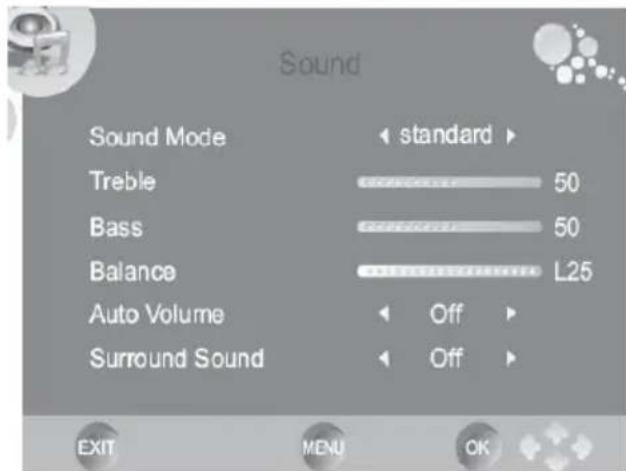

Audio 40

Heure 41

Options 43

Lock. 44

DEPANNAGE LCD & TNT 45

FONCTIONNEMENT DVD 46

Présentation 46

USB et lecture des cartes 46

OSD 46

Ouvrir / Fermer 47

Lecture / Pause 47

Stop 47

Avance/Retour rapide 48

Titre DVD 48

Menu DVD. 48

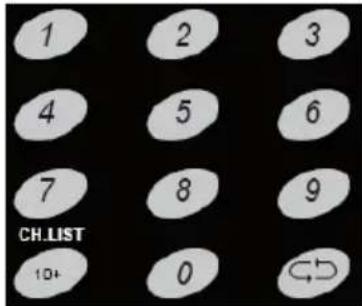

Pavé numérique 48

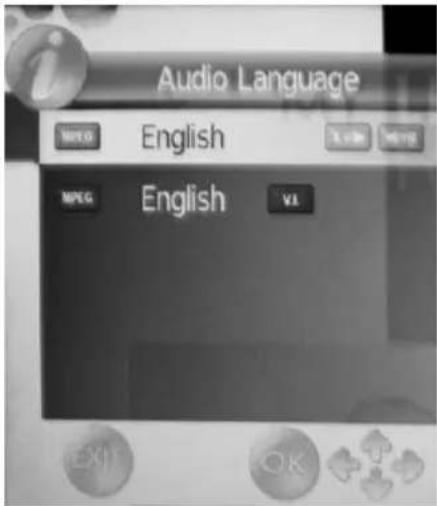

Langue audio 49

Répartition A-B 49

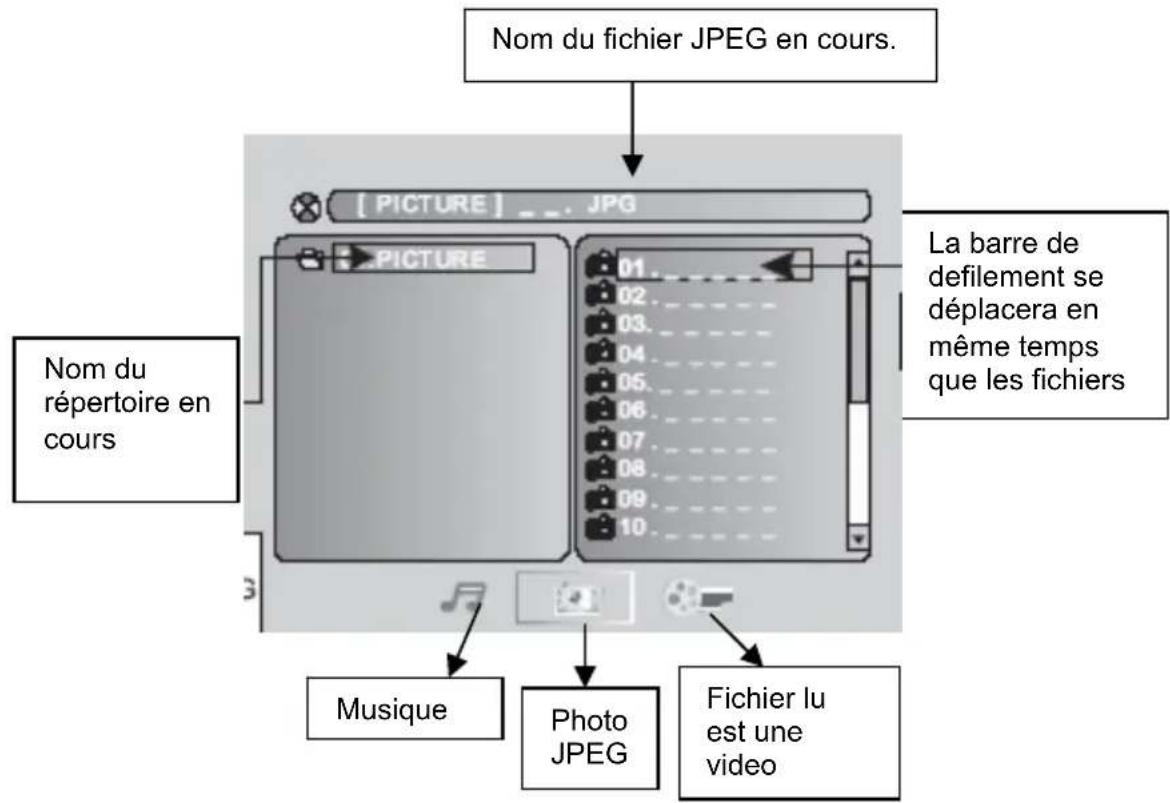

Fichiers de musique, JPEG et vidéo 50

CONFIGURATION DVD 51

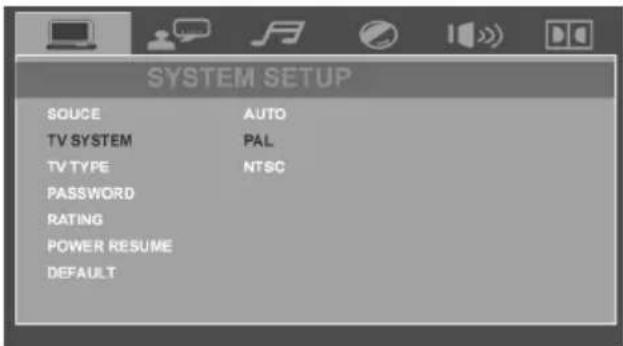

Configuration système 51

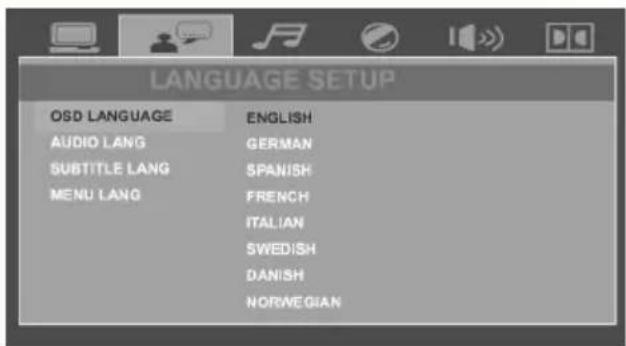

Configuration langue 52

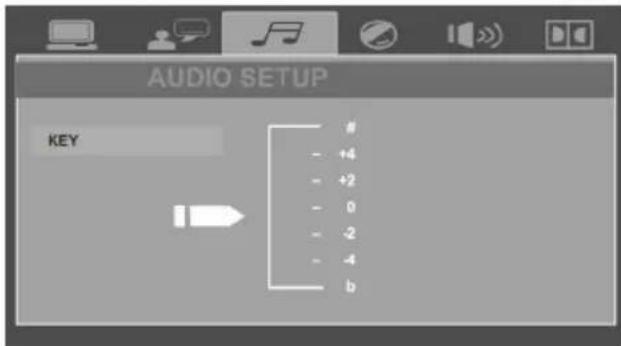

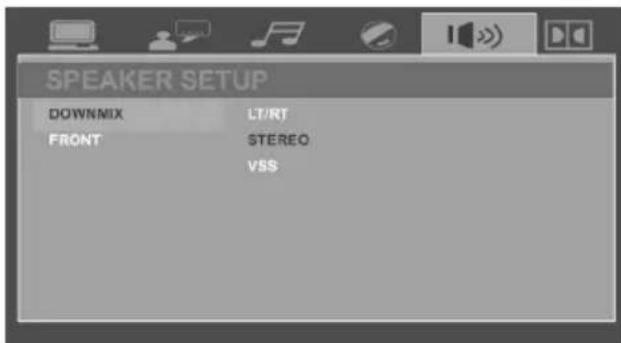

Configuration audio 53

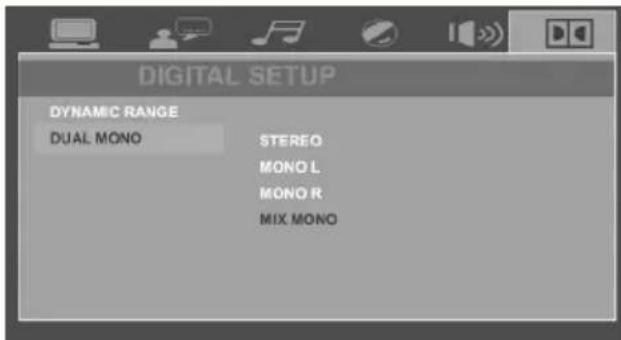

Configuration Dolby 53

DEPANNAGE DVD 54

Spécifications 55

Ce symbole indique la présence d'un courant électrique dans cet appareil, qui présente un risque de décharge électrique et d'accident.

Ce symbole indique que des instructions importantes accompagnent cet appareil et qu'il est important de consulter le mode d'emploi et d'entretien.

Cet appareil a été testé et il a été établi qu’il est conforme aux limites fixées pour les appareils numériques de classe B, conformément aux normes du FCC, section 15. Ces limites sont destinées à fournir une protection raisonnable contre les interférences dommageables dans une installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radio qui, en cas de mauvaise installation ou d’utilisation non conforme aux instructions, peut causer des interférences dommageables à la réception des ondes radio et hertzionniennes, ce qui peut résulter en des arrêts intempestifs.

Avertissement :

Afin de réduire les risques d'incendie ou de décharge électrique, ne pas exposer ce lecteur DVD à la pluie ou à l'humidité. N'ouvre pas l'appareil à cause de la tension présente à l'intérieur de l'appareil. Cette opération est strictement réservée au personnel qualifié.

Précaution:

Pendant la lecture, le disque tourne très rapidement. Veuillez ne pas déplacer le lecteur lors de l'ouverture, afin de ne pas endommager le disque.

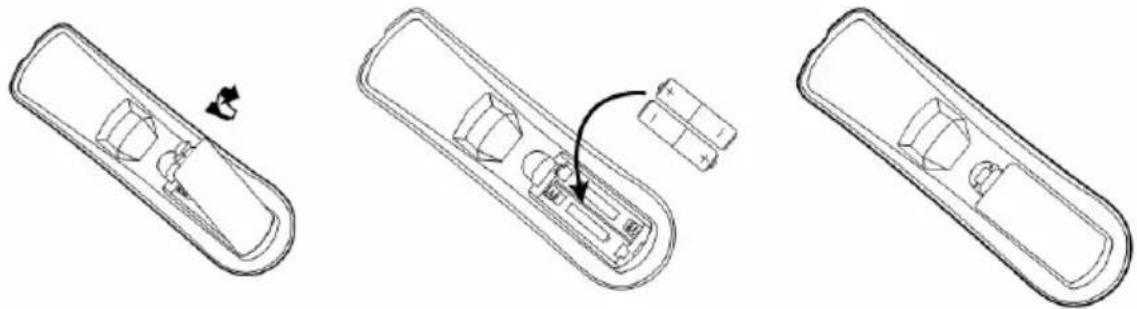

Avec une utilisation inadéquate des piles, le liquide de la pile pourrait couler ou la pile pourrait exploser. Prenez les précautions suivantes pour éviter de tels accidents :

1. Insérez la pile correctement + et - (c'est-à-dire en tenant compte des différents pôles)
2. Si le lecteur ne doit pas être utilisé pendant une longue période, enlevez la pile.
3. Si la pile ne fonctionne plus, enlevez-la soigneusement avec un chiffon, ainsi que le liquide s'il y en a, avant d'insérer de nouvelles piles.

Ce lecteur utilise un système Laser de classe 1. Cet appareil est muni d'un laser. Pour éviter une exposition directe au rayon laser, n'essayez pas de l'ouvrir. L'utilisation de commandes, de réglages ou de procédures différentes de celles spécifiées ci-après comporte des risques d'exposition à des radiations. Ne pas tenter d'ouvrir le couvercle ou d'effectuer vous-même des réparations. Veuillez faire réviser ce matériel par un professionnel qualifié.

1. Assurez-vous que l'appareil soit éteint avant d'ouvrir le couvercle.
2. Ne pas ouvrir l'appareil ou essayer de le démonter.
3. Afin d'éviter tout danger, veuillez faire réviser et réparer ce lecteur uniquement par le constructeur ou un service après-vente autorisé.
4. Radiations laser visibles lorsque l'appareil est ouvert et le verrouillage des commandes désactivé.
5. Une utilisation autre que celle spécifiée dans ce manuel peut provoquer une exposition dangereuse à des radiations.

Manuel d'utilisation

1. Toutes les instructions d'utilisation et les consignes de sécurité devraient être lues avant l'utilisation de cet appareil.
2. Les instructions d'utilisation et les consignes de sécurité devraient être conservées pour une utilisation future.
3. Tous les avertissements sur le produit et dans ce manuel devraient être pris en compte.
4. Toutes les instructions d'utilisation devraient être suivies.

Fonctionnement

1. Réception de chaînes TV avec tuner TV analogue et/ou numérique et avec télétexte et EPG (EPG uniquement en DVB-T).
2. Veuillez n’employer le lecteur DVD intégré que pour jouer des DVD vidéo, des CD vidéo et des CD audio. La prise USB et le lecteur de cartes font partie du lecteur DVD intégré.
3. Vous pouvez raccorder des terminaux aux prises indiquées (HDMI, PC-VGA, YUV, SCART et S-video).
4. Toute autre utilisation n'est pas autorisée.

Alimentation

1. Ne jamais toucher la prise avec les mains mouillées
2. Si vous voulez débrancher la prise, toujours tirer directement sur la fiche et jamais sur le câble, qui pourrait être endommagé.
3. Vérifier que le câble électrique n'est pas piégé, coincé ou en contact avec une source de chaleur.
4. Vérifier que le câble électrique n'est pas enroulé autour de l'appareil lorsque celui-ci est allumé.
5. Ne jamais placer l'appareil en fonctionnement sur le câble électrique.
6. Toujours utiliser des rallonges électriques conçues pour le niveau de consommation électrique de l'appareil.
7. Mettre l'appareil à l'abri de la pluie et de l'humidité.
8. Utiliser l'appareil seulement si le voltage de votre habitation correspond à celui spécifique sur l'étiquette de l'appareil. Un mauvais voltage pourrait endommager sérieusement l'appareil.
9. Ne jamais poser de vases ou autres contenants sur l'appareil; de l'eau pourrait s'infiltrer dedans.
10. Ne jamais ouvrir l'appareil.
11. Toujours débrancher toutes les prises de l'appareil si celui-ci n'est pas utilisé pendant une longue période.
12. Faire attention à ce que personne ne puisse tomber à cause des câbles.

Antenne

Le tuner TV analogue et/ou numérique se raccorde à une antenne.

1. Lorsque vous désirez brancher ou débrancher l'antenne, veuillez tout d'abord éteindre l'appareil et débrancher la prise de la fiche. En cas contraire, il pourrait se produire des réactions électromagnétiques et l'appareil raccordé pourrait être endommagé.
2. Si votre appareil est relié à une antenne externe, veuillez vérifier qu'elle ou le câble soit mis à terre.
3. Si vous prévoyez de ne plus utiliser l'appareil pour une longue période de temps, veuillez obligatoirement retirer le câble d'antenne.

Fonctionnement et position

1. Pendant la lecture, le disque tourne très rapidement. Ne pas ouvrir ou déplacer le lecteur pendant la lecture, autrement le disque pourrait être endommagé.
2. Ne pas connecter d'accessoires qui ne soient pas fournis par le fabricant.
3. Ne pas placer ce lecteur sur un support instable, car il pourrait tomber et blesser quelqu'un et/ou être endommagé. Utiliser uniquement des supports recommandés par le fabricant. Si vous souhaitez utiliser ce lecteur avec un support mural, merci d'utiliser les supports recommandés par le fabricant et de suivre ses instructions de montage.
4. Si vous placez le TV sur un chariot, veuillez le déplacer précautionneusement. Des arrêts subits, une force excessive ou des surfaces non planes peuvent entraîner la chute du lecteur.
5. Le télévision doit être placé à une distance d'au moins 5 cm (2 pouces) du mur.
6. Le téléviseur doit être placé à une distance d'au moins 10 cm des côtés et à au moins 20 cm du plafond/d'une étagère.
7. Le lecteur peut afficher une image fixe sur un téléviseur ou un écran informatique pendant un temps illimité. Ceci peut endommager l'écran. Il est donc conseillé d'activer l'économiseur d'écran ou d'éteindre le lecteur s'il n'est pas utilisé.
8. Ne pas utiliser en permanence le lecteur au format 4:3, cela pourrait endommager l'écran.
9. Ne pas augmenter le volume lorsque le lecteur lit une partie calme, car si un passage très bruyant suit, cela pourrait endommager les haut-parleurs.
10. Ne placer que des CD / DVD dans le chargeur.
11. Utiliser le bouton ON/OFF du lecteur pour l'éteindre si vous prévoyez de ne pas l'utiliser pendant un certain temps.
12. Débrancher la prise électrique pendant les orages.
13. Les fentes et ouvertures servent à la ventilation, assurent un bon fonctionnement et évitent une surchauffe de l'appareil. Ces ouvertures ne doivent pas être obstruées.
14. Ne jamais placer l'appareil sur un lit, un canapé, un tapis ou autre surface similaire qui risquerait d'obstruer les ouvertures de l'appareil.
15. Ce produit ne devrait pas être placé sur une étagère ou dans une armoire, sauf si la ventilation nécessaire est possible.
16. Protégier l'appareil des intempéries.
17. Ne jamais verser de liquide sur le produit.
18. Ne pas exposer l'appareil ou la télécommande directement à la lumière du soleil.
19. Si une antenne extérieure ou un système satellite est connecté à l'appareil, veillez à ce qu'ils soient reliés à la terre, afin d'assurer une protection contre la surcharge et les décharges d'électricité statique.
20. Ne pas raccorder d'appareils supplémentaires n'étant pas recommandés par le fabricant.
21. Ne raccorder à la prise USB que des mémoires flash USB (clés USB) en raison des directives européennes.

Pixel défectueux

Les erreurs de pixel définies à la page 59 (pixels clairs, foncés, defaults linéaires et différences de luminosité) décrivent les defaults permitted au maximum en type et en nombre. Ils ne sont pas concernés par la garantie.

Défaut

1. N'essayez pas de réparer cet appareil vous-même, en l'ouvrant et en retirant le couvercle, vous vous exposez à un courant important. La maintenance de votre lecteur est strictement réservée aux techniciens de maintenance qualifiés.
2. Dommages nécessitant une réparation - Débranchez l'appareil de la prise murale et réferez-vous au personnel de maintenance qualifié sous certaines conditions :

a. Lorsque le cordon d'alimentation ou la prise électrique sont endommagés b. Si du liquide ou un objet est tombé dans l'appareil c. Si l'appareil a été exposé à l'eau ou à la pluie d. Si l'appareil ne fonctionne pas correctement en suivant les conseils d'utilisation. Ajuster uniquement les commandes qui sont couvertes par les conseils d'utilisation. Tout ajustement imprudent des autres commandes pourra entraîner des dommages et nécessitera un travail supplémentaire de la part d'un technicien qualifié pour réparer l'appareil. e. Si l'appareil est tombé ou s'il a été endommagé de quelque façon que ce soit et que l'appareil montre une modification de ses performances, ceci indique qu'une réparation ou un contrôle est nécessaire. 3. Si votre lecteur montre un changement important de ses performances, cela indique qu'une réparation ou vérification est nécessaire. 4. Pièces de rechange Lorsque le remplacement de certaines pièces est nécessaire, assurez-vous que le technicien de maintenance a utilisé des pièces de rechange spécifiées par le constructeur ou des pièces qui ont les mêmes caractéristiques que les pièces d'origine. Le remplacement par des pièces non reconnues peut entraîner des risques d'incendie, de décharge électrique et d'autres dommages. 5. Merci de consulter la section « Dépannage », vous y trouverez nos coordonnées pour le Service Après-Vente. 6. Une forte libération de nicotine due à la fumée de tabac endommage l'électronique de l'appareil. Ceci constitue une mauvaise utilisation de l'appareil ne permettant pas de faire valoir la garantie en cas de réparation.

Brevets US Nos. 4,631,603 ; 4,577,216 ; 4,819,098 ; 4,907,093 ; 5,315,448 et 6,516,132

Ce produit incorpore la technologie de protection de copyright qui est protégée par des brevets des États-Unis et d'autres droits de propriété intellectuelle. L'utilisation de cette technologie de protection de copyright doit être autorisée par Macrovision, et est prévue pour la maison et d'autres usages limités de visionnement seulement à moins qu'autrement autorisé par Macrovision. Le désossage ou le démontage est interdit.

Construit sous le permis des laboratoires Dolby. Le « Dolby » et le symbole double-D sont des marques déposées des laboratoires Dolby. Travaux non publiés confidentiels. 1992-1997 laboratoires Dolby, Inc. Tous droits réservés.

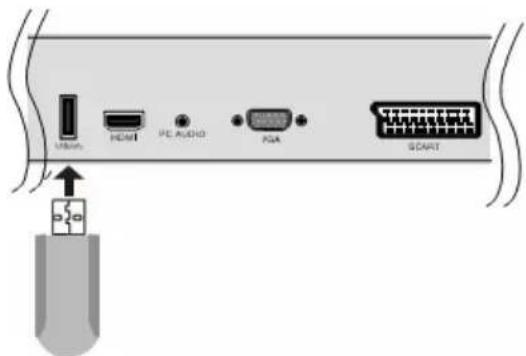

Compatibilité de la prise USB intégrée

1. Ne raccorder à la prise USB que des mémoires flash USB (clés USB) en raison des directives européennes.
2. Le système soutient les mémoires USB ou les cartes mémoire jusqu'à 2 GB. Il existe malheureusement une multitude de différentes clés USB ou de cartes et toutes ne peuvent pas être soutenues.
3. En ce qui concerne les supports d'enregistrement, veuillez prêter attention au fait que le système ne soutient que du FAT 32. Si un support a été formaté en NTFS, il ne sera pas reconnu.

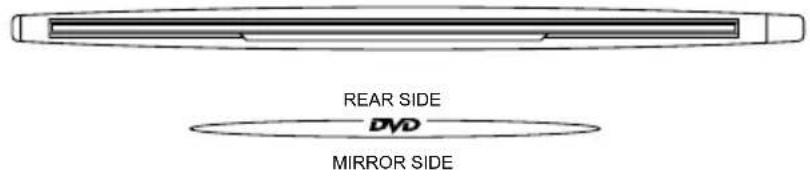

Compatibilité des disques

1. En fonction des conditions d'enregistrement ou des disques CD-R/RW (ou DVD-R, DVD+R, DVD-RW, DVD+RW) eux-mêmes, certains CD-R/RW (ou DVD-R, DVD+R, DVD+R, DVD-RW, DVD+RW) ne peuvent ne pas être lus par le lecteur.
2. Ne coller aucune étiquette sur l'une ou l'autre des faces d'un disque (face avec l'étiquette ou face enregistrée).
3. Ne pas utiliser de CD ayant une forme irrégulière (ex. en forme de cœur). Ceci pourrait entraîner un mauvais fonctionnement.
4. Certaines opérations de lecture de DVD ou CD vidéo peuvent être intentionnellement programmées par les fabricants. Cet appareil lira les DVD et CD vidéo en fonction du contenu fourni par le fabricant logiciel. De plus, certaines options peuvent ne pas être disponibles et d'autres ajoutées.

Compatibilité du lecteur de cartes intégré

1. Veuillez n'utiliser que des cartes mémoire SD, MMC et MS.
2. Le système supporte les mémoires USB ou les cartes mémoire jusqu'à 2 GB. Il existe malheureusement une multitude de différentes clés USB ou de cartes et toutes ne peuvent pas être supportées.
3. N'utilisez pas de cartes mémoire SDHC.
4. En ce qui concerne les supports d'enregistrement, veuillez prêter attention au fait que le système ne supporte que du FAT 32. Si un support a été formaté en NTFS, il ne sera pas reconnu.

Recyclage de équipements électriques

Ce produit est conçu et fabriqué avec des matériaux et composants de haute qualité pouvant être recyclés et réutilisés. Ce symbole signifie qu'en fin de vie, les équipements électriques et électroniques doivent être rapportés dans des zones de recyclage et ne doivent pas être jetés avec les ordures ménagères. Merci de déposer cet équipement dans votre centre de recyclage ou chez votre revendeur. En Europe, il existe des systèmes de recyclage différents pour les produits électriques et électroniques usagés. Merci de nous aider à prendre soin de notre environnement.

Recyclage de papier et carton

Le symbole de recyclage sur le carton et le manuel d'utilisation montre qu'ils sont également recyclables. Merci de le déposer dans un point de collecte « papier », autre que les ordures ménagères.

Recyclage de plastique

Le symbole de recyclage sur les parties plastiques montre qu'elles sont recyclables. Merci de les déposer dans un point de collecte « plastique », autre que les ordures ménagères.

Point vert

Le logo "Point Vert" indique que MAS Elektronik est en accord avec les règles de recyclage européen et cotise auprès des organismes compétents.

Contenu de l'emballage

Lorsque vous ouvrez l'emballage pour la première fois, vérifiez qu'il contient bien tous les éléments suivants :

• Téléviseur HTC 2228D
• Télecommande
• Piles pour la télécommande Mode d'emploi
• Carte de garantie internationale

S'il manque un des accessoires mentionnés ci-dessus, contactez votre revendeur.

Conservez l'emballage original au cas où vous devriez retourner l'appareil au revendeur.

Caractéristiques du téléviseur

• Affichage de qualité Resolution of 1366 x 768 Pixel
• Interfaces vidéo: Péritel, Video, YUV avec progressive scan, VGA et HDMI Compatible HDMI jusqu'à une résolution de 1920 x 1080p
• Interfaces audio : entrée audio et casque
• Tuner TNT avec EGP et Télétexte
• Tuner analogique avec Télétexte
• Lecteur de DVD MPEG-4 avec chargeur slot-in
• Prise USB et lecteur de cartes intégrés (ils font partie du lecteur DVD)
• Recherche des chaînes automatique ou manuelle
• Arrêt automatique

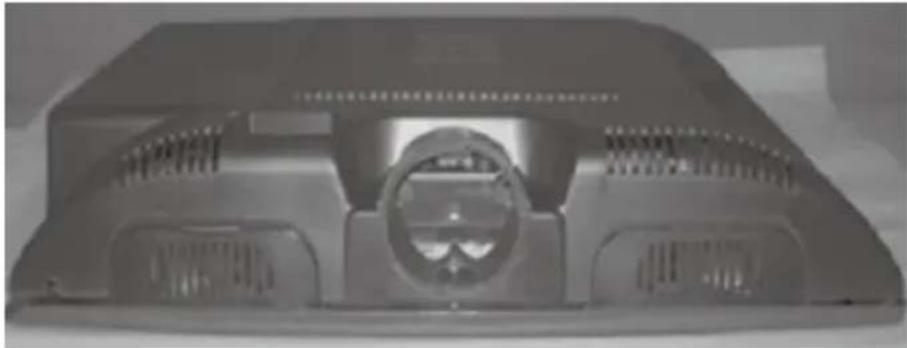

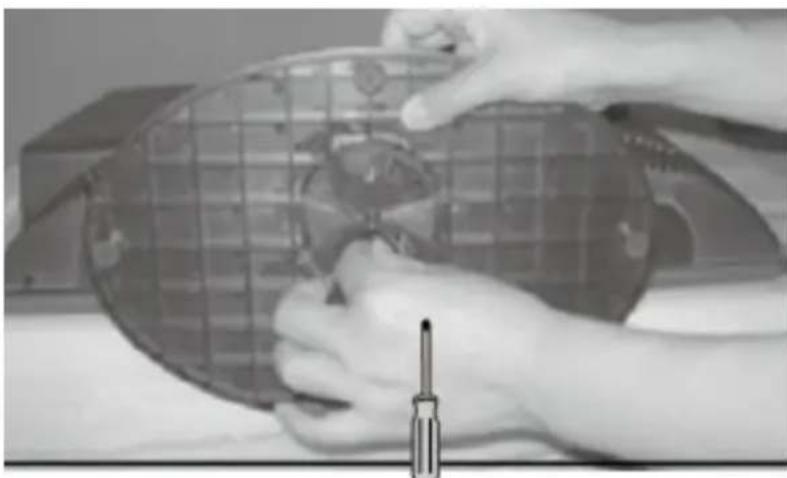

• Placer le téléviseur sur un chiffon doux ou une couverture face en bas.

1. Placer le pied dans le socle suivant l'angle illustré ci-dessous.

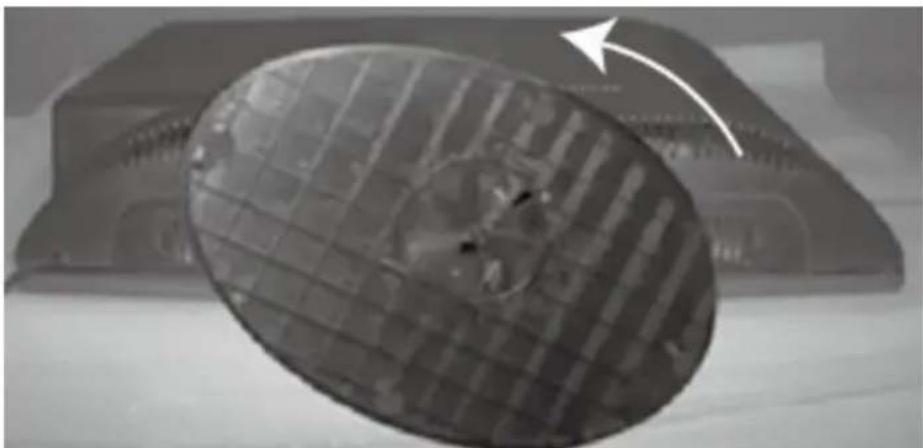

1. Tourner le pied dans le sens illustré ci-dessus (Note: il est normal d'entendre un clic lorsque le pied est en place).
2. Visser l'écrou fourni dans le socle jusqu'à ce qu'il soit fixe.

Note: Garder les vis dans un endroit sûr. Ne pas les laisser à la vue d'un enfant.

Démarrage rapide

1. Monter le pied selon la description de la page précédente.
2. Veuillez brancher l'antenne ou la source d'entrée à l'entrée correspondante (par exemple HDMI, Peritel, etc.) se trouvant à l'arrière de l'appareil.
3. Veuillez mettre l'appareil en marche en appuyant sur la touche POWER des éléments de commande, soit directement sur l'appareil soit sur la télécommande. La lampe LED commence alors à briller en vert.
4. Veuillez appuyer sur la touche SOURCE de l'appareil ou de la télécommande, s'affiche alors un menu de sélection des sources. Il existe les possibilités suivantes: TV, SCART, YUV, Video, VGA, HDMI, DVB-T et DVD. Vous pouvez naviguer vers l'option désirée à l'aide des flèches HAUT ou BAS. Confirmez par la touche OK. Vous pouvez régler le volume ou sélectionner une chaîne tant avec les éléments de commande se trouvant à l'avant de l'appareil qu'avec la télécommande.

A. Mode DVB-T:

Veuillez mettre l'appareil en marche et appuyez sur la touche SOURCE. Appuyez plusieurs fois sur la flèche HAUT/BAS jusqu'à ce que „DVB“ s'active en haut à droite et confirmez la sélection avec la touche OK. Le HTC 2228D se trouve alors en mode DVB-T. Lors de la première mise en marche, on vous guide vers la recherche des programmes. La recherche est décrite à la page 21.

B. Lecteur DVD:

Veuillez mettre l'appareil en marche et appuyez sur la touche SOURCE. Appuyez plusieurs fois sur la flèche HAUT/BAS jusqu'à ce que „DVD“ s'active en haut à droite et confirmez la sélection avec la touche OK. Le HTC 2228D se trouve alors en mode DVD. Lors de la première mise en marche, on vous guide vers la recherche des programmes. La recherche est décrite à la page 21.

C. Tuner TV analogue (par exemple réseau de câble):

Veuillez mettre l'appareil en marche et appuyez sur la touche SOURCE. Appuyez plusieurs fois sur la flèche HAUT/BAS jusqu'à ce que „ATV“ s'active en haut à droite et confirmez la sélection avec la touche OK. Le HTC 2228D se trouve alors en mode TV. Lors de la première mise en marche, on vous guide vers la recherche des programmes. La recherche est décrite à la page 21.

1. Si vous désirez éteindre l'appareil pour une courte période de temps, veuillez appuyer sur la touche POWER. L'appareil se met ensuite en mode veille (stand by) et la lampe LED s'allume en rouge. Dans le cas où vous prévoyez de ne plus utiliser l'appareil pour une longue période de temps, veuillez éteindre complètement l'appareil en retirant le câble d'électricité.

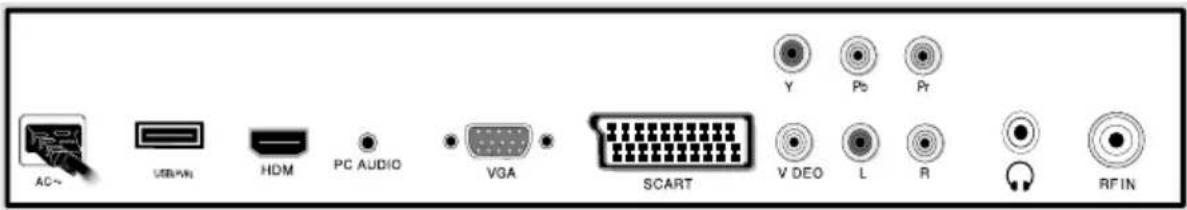

Panneau arrêté

Nom	Description de la fonction
AC~	Pour brancher le cable d'alimentation
HDMI	Entrée des signaux video et audio pour HDMI
USB	Prise USB
PC Audio Entrée	des signaux audio VGA
VGA Pour con	necter la prise VGA d'un PC
SCART	Péritel

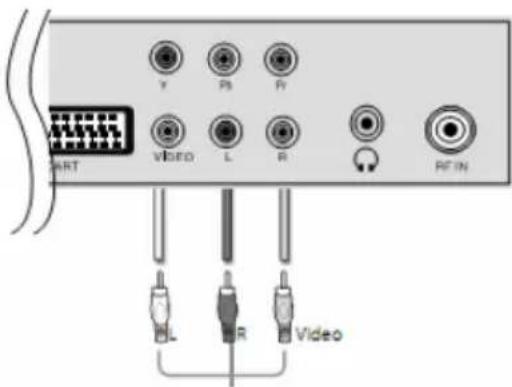

VIDEO	CVBS video input
L R	Signal audio de Y Pb Pr, S-Video, CVBS

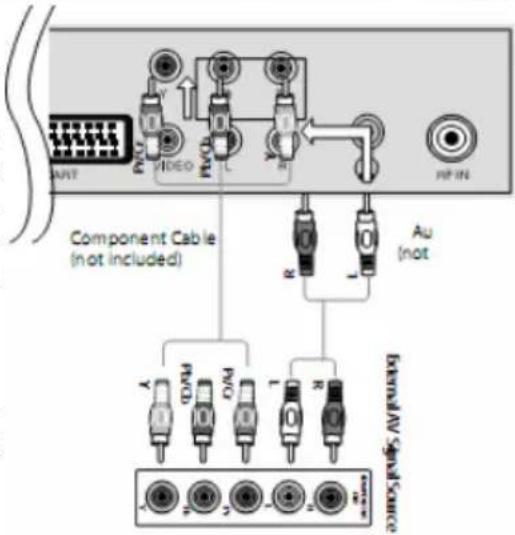

Y Pb Pr	Entrée des signaux video

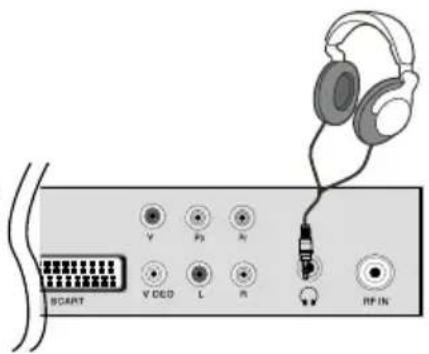

PHONE	Signal audio pour casque
RF	Pour brancher cable ou antennne

No.	Bouton	Fonction
1	EJECT Ouvrir/Fermer le chargeur du lecteur DVD
2	PLAY/PAUSE	Lecture et Pause
3	V+ / V- Modifier volume
4	CH+ / CH- Modifier chaîne TV
5	Source Sélectionner la source
6	Menu	Réglages LCD
7 Power	Mode marche / arrêt (veille)

Sur le côté droit, le chargeur du lecteur DVD, le port USB et le lecteur de cartes SD, MMC et Memory Stick.

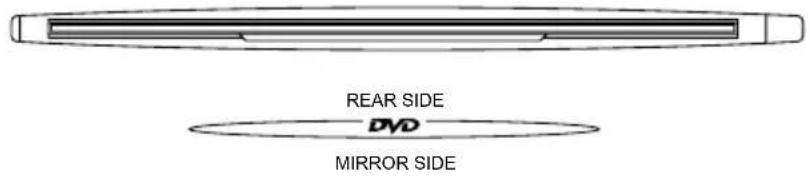

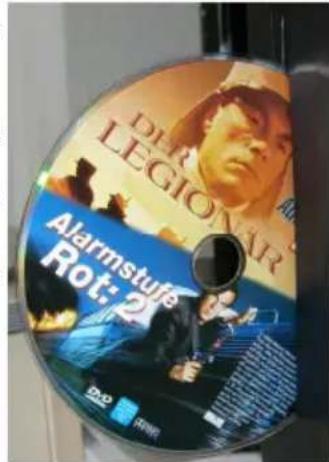

1. Le lecteur DVD est de type slot-in. Insérer le DVD du bon côté. Le côté étiquette montre le dos du disque et le côté miroir la face de lecture. Vérifier l'illustration sur le côté du lecteur.
2. N'insérer qu'un disque de 12 cm. Aucune autre taille ou forme n'est admise.

Lampe LED

La lampe LED indique le statut de l'appareil. ROUGE signifie mode veille et VERT mode marche.

Récepteur infrarouge

Haut-parleurs

Haut-parleurs de droite et de gauche.

Ecran LCD

Préparation

Pour pouvoir utiliser la télécommande, mettez les piles dans le compartiment prévu à cet effet.

1. Ouvrir le compartiment et piles : Poussez et ouvrez le petit couvercle.
2. Placez-y les piles livrées. En mettant les piles, faites bien attention à leur polarité d'après les symboles + et - indiqués dans le compartment à piles.
3. Refermer le couvercle

Remarques concernant les piles

Une mauvaise utilisation des piles peut conduire à ce que de l'acide sorte des piles. Ceci engendre une corrosion endommageant et peut provoquer un dysfonctionnement permanent de la télécommande. Merci de suivre les règles suivantes:

• Toujours veiller à ce que les piles soient correctement placées selon les pôles respectifs. Les placer seulement comme le montrent les symboles + et - du compartiment à piles.
• Ne jamais utiliser deux types différents de piles et ne jamais mélanger de vieilles piles avec des neuves.
• Si vous prévoyez de ne pas utiliser la télécommande pendant une longue période, veuillez retirer les piles. Vous éviterez ainsi d'éventuels dommages.
• Si la télécommande ne fonctionne pas correctement ou si elle n'agit plus sur les mêmes distances, échanger les piles contre des neuves.

Utilisation de la télécommande

Placer la télécommande en direction du capteur à infrarouges du lecteur et appuyez sur la touche voulue.

Remarque:

Veillez à ce que le capteur à infrarouges ne soit pas exposé directement aux rayons du soleil ou à une forte luminosité. Le lecteur pourrait à la longue ne plus réagir aux signaux de la télécommande. - Distance maximale: 7 mètres - Angle: pas plus de 30 degrés dans les deux directions - Diriger la télécommande en direction du capteur à infrarouges du lecteur de DVD. - Éviter d'endommager la télécommande en la faisant tomber. - Ne jamais placer la télécommande dans un endroit très chaud ou humide. Ne versez pas de liquides sur la télécommande. - Ne jamais ouvrir le boîtier de la télécommande.

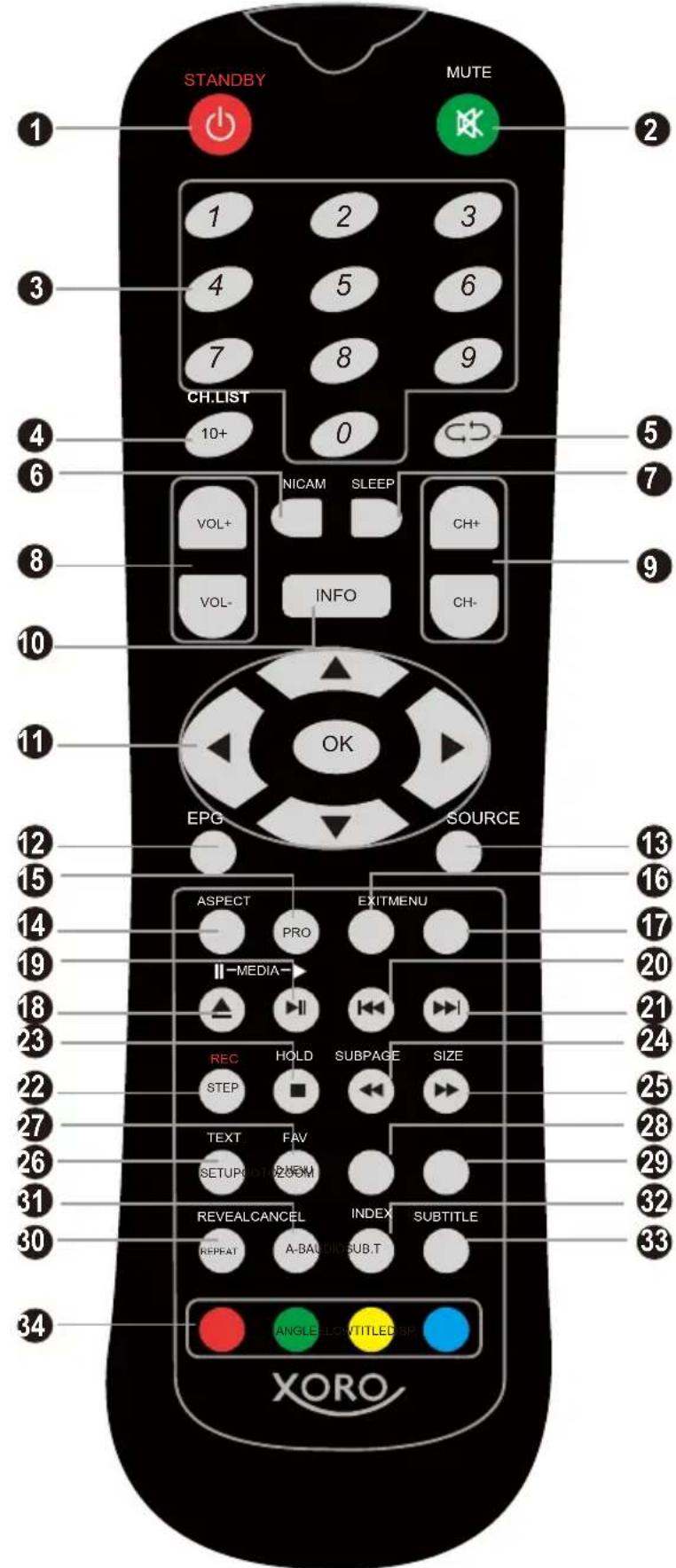

Les touches de la télécommande:

ATV: Tuner analogue

DTV: Tuner TNT

DVD: Lecteur DVD

Rec: Enregistreur

1. STAND-BY (Veille)
2. MUTE (Silence)
3. Touches numériques (0..9)
4. Touche 10+ et Liste des Chaînes
5. ATV + DTV: Touche Rappel
6. ATV: Touche NICAM/A2; DTV: Touche Langue Audio
7. Touche Minuterie de Veille
8. Volume (VOL-/VOL+)
9. ATV + DTV: Changement de Chaîne (CH-/CH+)
10. DTV: Touche Information
11. Croix de navigation (Haut, Bas, Gauche, Droite) et OK
12. DTV: Touche Guide Électronique des Programmes (EPG)
13. Source

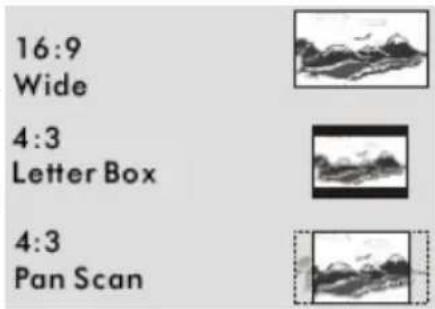

14. Format de l'image (ASPECT)
15. DVD: Touche Programme (PRO)
16. Exit pour quitter le menu ou la fonction
17. Configuration (MENU)
18. DVD: Ouvrir/Fermer; Rec: Pause
19. DVD: LECTURE/PAUSE; Rec: Lecture
20. DVD: Piste ou chapitre (Précédent
21. DVD: Piste ou chapitre >> suivant
22. DTV: REC (enregistrement); DVD Image par Image
23. ATV + DTV: Maintenir les pages Télétexte; DVD: STOP
24. ATV + DTV: Sous-page Télétexte (SUBPAGE): DVD: Retour rapide (<<)
25. ATV + DTV: Touche taillie pour le télétexte; DVD: Avance rapide (>>)
26. ATV + DTV: Page Télétexte (TEXT); DVD: Configuration (SETUP)
27. ATV + DTV: Liste des chaînes favorites (FAV); DVD: Menu du DVD Video (D. MENU)
28. DVD: Recherche (GOTO)
29. DVD: ZOOM
30. ATV + DTV: Apparition Télatexte; DVD: REPETITION
31. ATV + DTV: Dissimulation Télatexte (CANCEL); DVD: Lecture segment A-B (A-B)
32. ATV + DTV: Page Indexée Télatexte (INDEX); Rec: Liste d'enregistrements; DVD: Audio
33. DTV: Sous-titre (SUB-T); DVD: Sous-titre (SUBTITLE)
34. ATV + DTV: Touches couleur; DVD: ROUGE = Information (DISP); VERT = Angle (ANGLE); JAUNE = Ralenti (SLOW); BLEU = Titre DVD Video (TITLE)

Alimentation

Connectez le câble d'alimentation à la prise murale.

Vous aurez alors une diode rouge qui s'allumera sur l'avant du téléviseur. Le HTC 2228D est maintenant en veille. En appuyant sur la touche POWER de la télécommande ou du TV, la diode s'allumera en vert.

Antenne

Le HTC 2228D possède un Tuner analogique et numérique intégré. Pour recevoir les signaux analogiques, connecter l'antenne au connecteur RF de l'appareil puis à une antenne de toit VHF/UHF ou un système câble (CATV). Pour recevoir les signaux de la TNT, connecter le HTC 2228D à une antenne de toit ou une antenne intérieure.

Pour activer le tuner analogue, veuillez mettre la source sur "ATV". Et sur "DTV" pour activer le tuner TNT.

Pour obtenir la meilleure réception TNT, nous vous conseillons d'utiliser une antenne de toit. Si cela n'est pas possible, vous pouvez utiliser une antenaire.

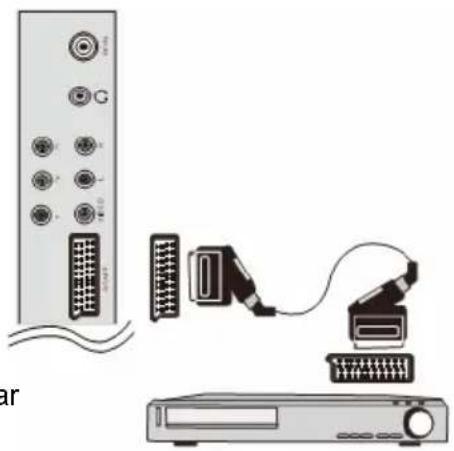

Entrée péritel

Les signaux audio et vidéo d'un magnétoscope, par exemple, peuvent être transmis par Péritel. Connecter le câble Péritel à l'entrée Péritel du HTC et à la sortie Péritel du magnétoscope. Appuyer sur la touche SOURCE jusqu'à ce que „SCART“ apparaisse à l'écran. L'interface Péritel est alors activée.

Vous pouvez utiliser cette interface pour connecter une PS3 par exemple. Connecter le câble HDMI à l'interface HDMI du HTC 2228D et à la sortie HDMI du périphérique.

Vous pouvez aussi connecter votre téléviseur à votre ordinateur avec le câble HDMI. Vous pouvez alors utiliser la résolution Full HD (1366 x 768).

Appuyer sur la touche SOURCE jusqu'à ce que „HDMI“ apparaisse à l'écran et que l'entrée HDMI soit activée.

Entrée vidéo composants et entrée audio stéréo

Vous pouvez raccorder un autre terminal (possédant une sortie video YUV) au moyen de l'entrée composants. Raccordez le terminal correspondant avec le cable vidéo tripolaire à l'entrée „Y Pb Pr" du téléviseur HTC. Veuillez prêter attention à l'emplacement des couleurs entre le terminal et le téléviseur HTC de sorte que, par exemple, le faisceau des cables vert soit relié à la prise „Y", le bleu à la prise „Pb" et le rouge à la prise „Pr" des deux côtés.

Pour également diffuser le son, vous devez établir un raccord son. Pour cela, veuillez relier le faisceau des câbles marqué en blanc et rouge avec la sortie audio correspondante „L“ et „R“ au terminal et „L“ et „R“ au terminal avec l'entrée „L R“ du téléviseur HTC.

Appuyez sur la touche SOURCE et sélectionnez dans le menu de sélection „YUV".

Entrée vidéo et audio

Vous pouvez raccorder à l'autre terminal (possédant une sortie vidéo S-Video) au moyen de l'entrée Vidéo. Raccordez le terminal correspondant avec le câble S-Video à l'entrée "AV" du téléviseur HTC.

Pour également diffuser le son, vous devez établir un raccord son. Pour cela, veuillez relier le faisceau des câbles marqué en blanc et rouge avec la sortie audio correspondante „L“ et „R“ au terminal et „L“ et „R“ au terminal avec l'entrée „L R“ du téléviseur HTC.

Appuyer sur la touche SOURCE jusqu'à ce que „AV“ apparaisse à l'écran et que l'entrée HDMI soit activée.

Port USB

Ce port USB dispose de plusieurs fonctions:

1. Lorsqu'un support externe est connecté, vous pouvez enregistrer une émission TNT.
2. Lecture d'une émission TNT enregistrée
3. Fonction Time Shift (contrôle du direct).
4. Mise à jour de l'appareil

Dans le cadre légal lié à la conformité aux normes CE, il est demandé au consommateur de ne brancher sur le port USB que la clé USB.

Vous pouvez utiliser le HTC 2228D comme écran informatique en utilisant l'interface VGA. Connecter un câble VGA à l'entrée VGA du HTC et au PC.

Appuyer sur la touche SOURCE jusqu'à ce que „VGA" apparaisse à l'écran et que l'entrée PC-VGA soit activée.

1. Avant de connecter le HTC 2228D à un PC, veuillez changer la résolution du PC : 640 x 480, 800 x 600 ou 1024 x 768.
2. Établir la connexion et mettre la source sur "VGA"
3. Afin d'obtenir les mêleurs résultats d'image, veuillez utiliser la résolution native de la dalle LCD avec la connexion HDMI:
4. HTC 2228D -> 1366 x 768 Pixels (60Hz)

Lecteur DVD, port USB et lecteur de cartes

Le lecteur DVD, le port USB et le lecteur de cartes sont sur le côté droit de l'appareil. Le port USB et le lecteur de cartes font partie intégrante du lecteur DVD et ne fonctionnent qu'en mode DVD.

Casque

Vous pouvez brancher un casque au téléviseur. N'utilisez qu'un casque muni d'un connecteur jack 3,5 mm ; la prise casque se trouve sur le côté gauche du HTC 2228D.

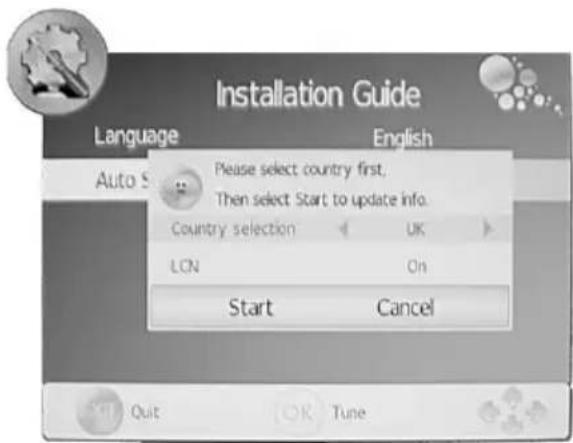

Le guide d'installation se lance lorsque vous utilisez le téléviseur HTC pour la première fois. Il vous aide à rechercher toutes les chaînes, analogiques et numériques. Le processus de recherche contient tant les fréquences analogiques que les fréquences des chaînes DVB-T numériques free to air (FTA, chaînes en clair).

1. Veuillez sélectionner la langue de l'affichage sur écran. Vous pouvez cliquer sur les autres langues à l'aide des flèches « et » Lorsque vous avez trouvé la bonne langue, confirmez la sélection avec la touche OK.
2. Appuyez ensuite sur la flèche ▽ et naviguez vers l'option Auto Tuning. Lancez le processus de recherche automatique à l'aide de la touche OK.
3. Une autre fenêtre Popup apparait. Veuillez y sélectionner le pays correspondant (celui où le téléviseur se trouve—par exemple, la France) afin que le système puisse employer les bons paramètres pendant le processus de recherche et puisse partager les chaînes télévisées. Vous pouvez cliquer sur d'autres pays à l'aide de la flèche
4. Après avoir sélectionné le pays, veuillez appuyer sur la touche afin de lancer le processus de recherche. La zone de lancement devrait se marquer en bleu et lancez le processus de recherche avec la touche OK.
5. Une nouvelle fenêtre documentant la progression du processus de recherche s'ouvre. Le système dresse ensuite la liste du nombre des chaînes analogiques, numériques et radio trouvées.
6. Toutes les chaînes TV et radio trouvées sont enregistrées lorsque le processus de recherche est terminé.
7. Vous pouvez afficher la liste des chaînes TV en appuyant sur la touche CH. LIST.

Note:

Le processus de recherche complet prend quelques minutes.

Sélection des sources

Veuillez sélectionner les différentes sources du téléviseur HTC à l'aide de la touche SOURCE. Veuillez appuyer sur la touche SOURCE de la télécommande ou de la zone de commande se trouvant sur le côté de l'appareil. S'ouvre ensuite une fenêtre à l'écran affichant les différentes sources. Il existe les options suivantes:

DTV	Tuner	TNT
ATV	Tuner	TV analogique
SCART	Entrée video/ audio Péritel
AV	Entrée Video composite
Component	Entrée video composante
DVD	Lecteur	DVD (interne)
VGA	Entrée	VGA
HDMI	Entrée video/ audio HDMI

Vous sélectionnez les différentes sources à l'aide des touches /. Confirmez la sélection avec la touche OK.

Si vous désirez utiliser la télévision numérique terrestre (DVB-T), vous devez mettre le téléviseur HTC en mode DVB-T. Appuyez de plus sur la touche SOURCE et sélectionnez ^ à l'aide des touches / et confirmez la sélection avec la touche OK.

Liste des chaînes

Veuillez appeler la liste des chaînes en appuyant sur la touche CH. LIST. Vous pouvez quitter la liste des chaînes en appuyant sur la touche EXIT.

Changement de chaîne

Vous pouvez changer de chaîne TV au moyen des touches CH+/ CH-.

Sélection des chaînes

Vous pouvez accéder directement aux chaînes TV et changer de chaîne au moyen des touches numériques 1 à 9. La touche 10 vous permet de passer à l'affichage à deux chiffres, vous pouvez ensuite entrer, par exemple, 20. C'est la 20ème chaîne télévisée (comme dans la liste des chaînes) qui s'affichera ensuite.

Dernière chaîne TV

Veuillez appuyer sur la touche RECALL de la télécommande pour retourner à la chaîne TV précédente (active).

Volume

Les touches VOL+ / VOL- vous permettent de modifier le volume du récepteur DVB-T.

Tv/radio

Appuyez sur la touche TV/RADIO pour alterner entre TV et radio.

L'Allemagne ne diffuse pas de chaînes radio numériques ou analogiques par DVB-T.

Liste des favoris

Si vous avez au préalable défini des favoris, vous pouvez accéder directement aux favoris en appuyant sur la touche FAV.

Sous-titrage

Si vous souhaitez afficher le sous-titrage d'une chaîne TV, appuyez sur la touche SUB-T. Si le sous-titrage est proposé, une fenêtre de sélection apparait et vous pouvez sélectionner, au cas échéant, le sous-titrage correspondant à l'aide de la touche OK.

L'Allemagne ne diffuse pas de sous-titrage en DVB-T.

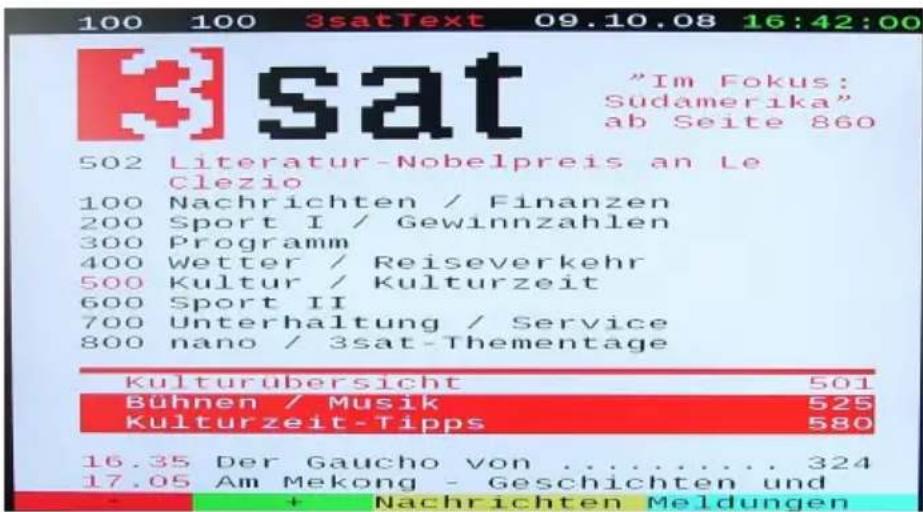

Texte

La touche TEXT vous permet d'activer le télétexte. Le système télécharge donc le télétexte.

1. Vous pouvez sélectionner des pages bien précises à l'aide des touches numériques.
2. Quatre zones colorées (rouge/vert/jaune/bleu) s'affichent dans le bas de la fenêtre du télétexte. Elles permettent de naviguer rapidement vers les pages suivantes ou précédentes. Pour cela, veuillez appuyer sur la touche de couleur correspondante sur la télécommande.
3. Vous pouvez passer à la page précédente à l'aide de la touche rouge.
4. Vous pouvez passer à la page suivante à l'aide de la touche verte.
5. Vous pouvez passer aux pages définies par la chaîne à l'aide de la touche jaune.
6. Vous pouvez passer aux pages définies par la chaîne à l'aide de la touche bleue.
7. La touche CANCEL cache la fenêtre télétexte ouverte. Appuyer une nouvelle fois et la fenêtre s'ouvre à nouveau.
8. La touche INDEX vous permet de retourner, en règle générale, à la première page de télétexte (page 100).
9. La touche SIZE vous permet de mettre la page de télétexte en plein écran double. Réappuyer sur la touche SIZE permet d'agrandir la partie inférieure de la page. Appuyer une troisième fois sur cette touche permet de revenir à l'affichage normal.
10. Pour fermer la fenêtre Texte, appuyer sur la touche TEXT ou EXIT.

Langue audio

Si vous désirez changer la langue audio ou passer à une piste son multiple numérique, veuillez appuyer sur la touche AUDIO. Apparait alors une fenêtre Popup où vous pouvez sélectionner la langue ou la piste son multiple. Pour cela, veuillez utiliser les touches / et confirmez la sélection avec OK.

L'Allemagne ne propose le son multiple qu'avec certains programmes et certaines chaînes TV.

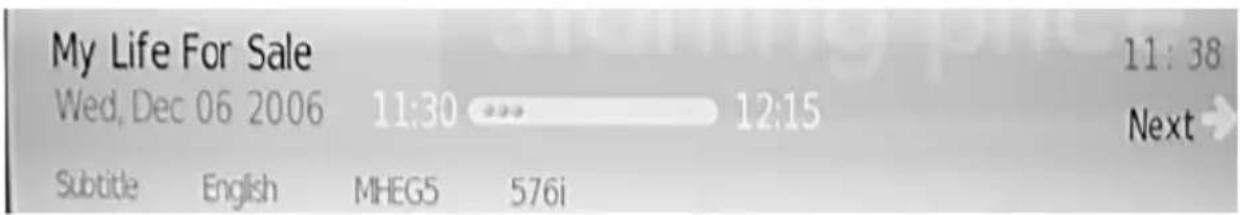

Affichage de brèves informations

Veuillez appuyer sur la touche OK pendant que l'image passe en live, il apparait ensuite une fenêtre Popup indiquant le titre des chaînes TV, la date, l'heure actuelle, la durée du programme en cours, la résolution du programme (par exemple 576i) et si le télétexte est disponible.

Sur la page de droite se trouve une indication à propos du programme suivant. Appuyer sur la touche OK permet d'afficher le titre du prochain programme, sa durée etc.

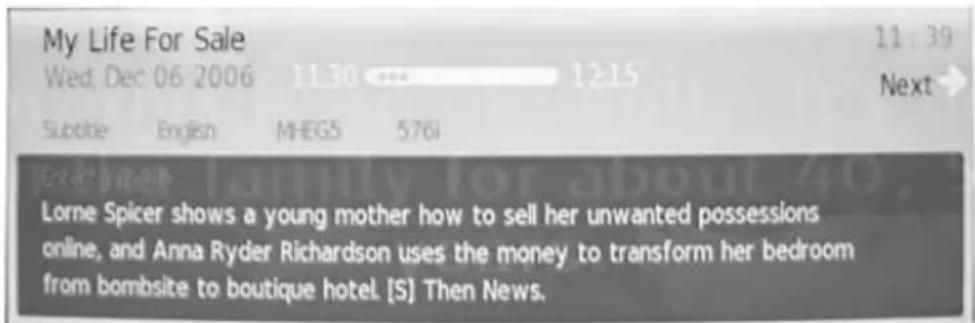

Affichage d'informations

Si vous appuyez sur la touche INFO pendant un programme, des informations détaillées s'affichent.

En plus des informations comme le titre des chaînes TV, la date, l'heure actuelle, la durée du programme en cours, la résolution du programme (par exemple 576i) et la disponibilité du télétexte, s'affichent les informations EPG du programme en cours. Vous pouvez feuilleter dans les informations EPG à l'aide des flèches ▲/▼. La touche ◆ vous permet de voir les informations EPG du programme suivant.

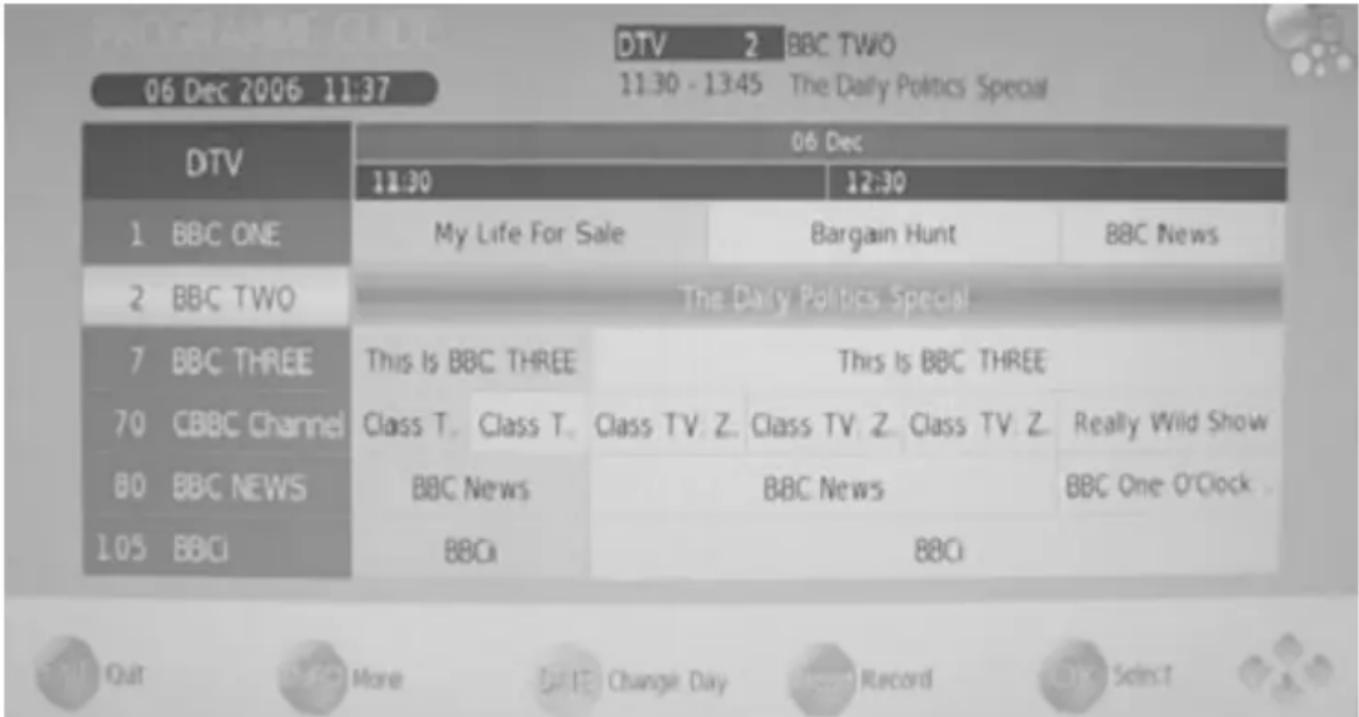

Guide électronique des programmes (EPG)

Vous pouvez lancer le guide électronique des programmes (EPG) au moyen de la touche EPG. Une grande fenêtre Popup apparaît.

La fenêtre EPG est construite comme suit :

Haut Numéro de la chaîne (par exemple, DTV 1) et nom de la chaîne (3Sat)

Date, durée du programme en cours et titre du programme

Vue d'ensemble des listes EPG

Touches pour l'aide à la navigation

Le programme en cours et la chaîne TV sont mis en valeur par une sélection. Vous pouvez y piloter les informations EPG de toutes les chaînes TV dans la chaîne TV à l'aide des touches « » ou ». Vous changez de chaîne avec les touches ▲ ou ▼. Les touches suivantes sont disponibles:

EXIT Permet de quitter l'affichage EPG

INFO Permet d'afficher en détail les informations EPG

Jaune Permet de passer du mode quotidien au mode hebdomadaire

En mode hebdomadaire, la date est surlignée en jaune. Les touches «+» ou «-» vous permettent de naviguer vers les jours suivants.

Note:

Le téléviseur HTC soutient la présentation des programmes sur 7 jours.

Liste des chaînes

Vous pouvez appeler la liste des chaînes en appuyant sur la touche CH. LIST, et vous pouvez la quitter en appuyant sur la touche EXIT.

Changement de chaîne

Les touches CH+/ CH- vous permettent de changer de chaîne TV.

Sélection des chaînes

Vous pouvez accéder directement aux chaînes TV et changer de chaîne au moyen des touches numériques 1 à 9. La touche 10 vous permet de passer à l'affichage à deux chiffres, vous pouvez ensuite entrer, par exemple, 20. C'est la 20ème chaîne télévisée (comme dans la liste des chaînes) qui s'affichera ensuite.

Dernière chaîne TV

Veuillez appuyer sur la touche RECALL de la télécommande pour retourner à la chaine TV précédente (active).

Volume

Les touches VOL+ / VOL- vous permettent de modifier le volume.

Teste texte

La touche TEXT vous permet d'activer le télétexte. Le système télécharge donc le télétexte.

1. Vous pouvez sélectionner des pages bien précises à l'aide des touches numériques.
2. Quatre zones colorées (rouge/vert/jaune/bleu) s'affichent dans le bas de la fenêtre du télétexte. Elles permettent de naviguer rapidement vers les pages suivantes ou précédentes. Pour cela, veuillez appuyer sur la touche de couleur correspondante sur la télécommande.
3. Vous pouvez passer à la page précédente à l'aide de la touche rouge.
4. Vous pouvez passer à la page suivante à l'aide de la touche verte.
5. Vous pouvez passer aux pages définies par la chaîne à l'aide de la touche jaune.
6. Vous pouvez passer aux pages définies par la chaîne à l'aide de la touche bleue.
7. La touche CANCEL cache la fenêtre télétexte ouverte. Appuyer une nouvelle fois et la fenêtre s'ouvre à nouveau.
8. La touche INDEX vous permet de retourner, en règle générale, à la première page de télétexte (page 100).
9. La touche SIZE vous permet de mettre la page de télétexte en plein écran double. Réappuyer sur la touche SIZE permet d'agrandir la partie inférieure de la page. Appuyer une troisième fois sur cette touche permet de revenir à l'affichage normal.
10. Pour fermer la fenêtre Télétexte, appuyer sur la touche TEXT ou EXIT.

L'enregistreur ne fonctionne qu'en mode TNT. Vous pouvez enregistrer une émission TNT. Veuillez respecter les instructions suivantes:

1. Brancher le support USB au port USB sur le côté gauche du téléviseur.
2. Préparez le support USB avec le gestionnaire du téléviseur avant tout enregistrement.
3. Ne pas éteindre l'appareil durant un enregistrement.

Préparation du support USB pour l'enregistrement

1. Appuyer sur la touche MENU pour sélectionner CHAINE.
2. Appuyer sur les touches ▲▼ pour sélectionner Système de fichier PVR et appuyer sur la touche ▷ ou OK pour entrer dans le sous-menu, voir ci-contre.
3. Appuyer sur la touche MENU pour retourner au menu précédent.
4. Appuyer sur la touche EXIT pour sortir.

Sélectionner le disque

Sélectionner le disque sur lequel enregistrer. Appuyer sur les touches ▲▼ pour sélectionner le Disque et appuyer sur la touche ▷ ou OK pour afficher le sous-menu, voir ci-contre.

• L'option Disque est en surbrillance et appuyer sur les touches ▲▼ pour sélectionner le disque souhaité. Le choix disponible varie suivant le type de support USB connecté. Appuyer sur la touche ▷ pour mettre OK en surbrillance puis sur OK pour confirmer.

Vérifier le système de fichier PVR

Appuyer sur les touches ▲▼ pour sélectionner Vérification du Système de fichier PVR et appuyer sur la touche ▷ ou OK pour démarrer la vérification. Après vérification, l'option « Disque USB » indique « Pass » signifiant que le système de fichier du support USB connecté a été vérifié et est prêt à l'usage.

Si le support USB ne dispose pas d'un système de fichier PVR, l'appareil affichera un message demandant le formatage du support.

Formatage

Appuyer sur les touches ▲▼ pour sélectionner Formater et appuyer sur la touche ◆ ou OK pour afficher le sous-menu qui n'apparaît uniquement lorsque le support USB est connecté pour la première fois, voir ci-contre:

• L'option Taille du Système de fichier PVR est

en surbrillance, appuyer sur les touches pour désirer la capacité à formater. La capacité disponible varie en fonction du type de support USB connecté.

Appuyer sur la touche pour permettre OK en surbrillance et sur OK pour formater le disque sélectionné. Durant le formatage du disque, ne pas débrancher le support USB et attendre quelques minutes.

Toutes données présentes sur le support seront perdues lorsque le formatage est confirmé. Il est fortement recommandé d'utiliser un support USB dédié à l'enregistrement. Différents types de données présentes sur le support peuvent entraîner la corruption du système de fichier PVR et nécessiter un reformatage. - Une fois le support USB formaté, l'appareil va créer un système de fichier unique. Il est donc déconseillé de connecter le support USB à un ordinateur pour y exporter les fichiers. - Nous ne pouvons pas garantir la compatibilité (opération et/ou alimentation du bus) tous les supports externes USB et n'assumerons aucune responsabilité dans la perte des données qui peut survenir lors du branchement du support sur le téléviseur. Si le disque contient une grande quantité de données, la lecture d'un fichier peut prendre un certain temps pour démarrer. Le téléviseur peut prendre plus de temps pour le formater. - Certains supports USB peuvent ne pas être détectés. Même lorsque le format est pris en charge, certains fichiers peuvent ne pas être lus. - Vérifier que le support USB utilise un système de fichier FAT32. Le support USB doit être estampillé « high speed USB2.0 » pour pouvoir fonctionner correctement en mode PVR.

Taille du time shift (contrôle du direct)

• Après le formatage, le menu ci-contre s'affichera.
• L'option Taille du Time Shift est en surbrillance, appuyer sur les touches pour désirer la taille de la fonction time shift. Appuyer sur la touche pour mettre OK en surbrillance et sur OK pour confirmer.

Vitesse, espace restant

Une fois le support USB vérifié, l'option affichera la vitesse de transfert du support USB et l'espace restant.

Temps d'enregistrement maximum

Appuyer sur les touches ▲▼ pour sélectionner le temps d'enregistrement Max et appuyer sur les touches ▲▶ pour sélectionner un temps comme temps maximum.

Enregistrement d'une émission

Après le réglage de la configuration dans le menu du système de fichier PVR, vous pouvez enregistrer une émission TNT sur le support externe USB. Sélectionnez l'émission souhaitée puis appuyez sur la touche REC sur la télécommande pour démarrer l'enregistrement ; le bandeau d'enregistrement s'affichera. En cours d'enregistrement, le bandeau disparaîtra au bout de 10

14:49

[00:00:02]

1 TF1

Mes deux maris. "Mes deux...

SD:32 Min HD:9 Min

seconds.

Appuyer à nouveau sur la touche REC, une icône REC clignottera sur le coin bas à droite de l’écran et disparaîtra au bout de 10 secondes. Pour arrêter l’enregistrement, appuyer sur la touche STOP. L’enregistrement sera sauvegardé automatiquement dans le support externe USB. Appuyer sur la touche PLAY pour démarrer la lecture de cet enregistrement.

Enregistrement en mode veille

Le téléviseur peut déclencher un enregistrement pendant le mode Veille.

• Démarrer un enregistrement puis appuyer sur la touche mise en veille. Durant l'enregistrement en mode veille, il n'y aura ni image ni son. L'indicateur d'alimentation clignote alternativement en vert et en rouge pendant que le téléviseur enregistre en mode veille.

Programmation d'enregistrement par le guide

La programmation d'enregistrement est une fonction permettant d'enregistrer un programme futur. Programme un enregistrement par avance et en temps voulu, le téléviseur l'enregistre. À la fin de l'émission, l'enregistrement s'arrête automatiquement.

1. Appuyer sur la touche EPG pour afficher le Guide Électronique des Programmes.
2. Sélectionner l'émission souhaitée et appuyer sur la touche REC pour afficher le tableau de programmation.
3. La modification des paramètres tels que date, heure de début, heure de fin de la programmation est possible à l'aide des touches.
4. Les touches permettent de modifier la date et l'heure.
5. Les touches permettent de sélectionner l'option et OK pour entrer.
6. Après le réglage, appuyer sur la touche OK pour confirmer et la liste des programmations s'affichera. La programmation sera enregistrée automatiquement à l'heure dite. Plusieurs programmes sont possibles et toutes les programmes sont enumerées dans la liste. Dans le tableau de programmation, la touche VERT permet d'entrer dans la liste des programmes.

1. Appuyer sur les touches ▲▼ pour sélectionner le titre désiré et sur la touche ROUGE pour supprimer la programmation.
2. Appuyer sur la touche EXIT pour quitter.

Fonction time shift (contrôle du direct)

Cette fonction permet de suspendre l'émission TNT en direct, de la reprendre dans les conditions du direct, de revenir en arrière pour visualiser une série passée et d'avancer plus rapidement pour rattraper le direct. Elle fonctionne dès que le support externe USB est connecté au téléviseur.

Au cours d'une émission TNT, appuyer sur la touche PAUSE sur la télécommande pour suspendre l’émission en direct. Le bandeau Time Shift s’affichera à l’écran indiquant:

• Le temps écoulé depuis la suspension.
• Temps total réservé au Time Shift selon le réglage du temps de Time Shift effectué avant (voir page 29).
• Le bandeau disparaîtra au bout de 10 secondes.

Appuyer sur la touche PLAY (>||) pour reprendre l'émission à partir du moment où elle a été suspendue. Le bandeau apparaîtra à nouveau pour indiquer la reprise ainsi que l'écart du temps entre l'émission en direct et la séquence Time Shift.

Le bandeau disparaîtra au bout de 10 secondes. La séquence Time Shift s'arrêtera quand le temps de sauvegarde revient à 00:00:00.

Pendant la séquence Time Shift, les opérations suivantes sont autorisées.

Appuyer sur >> ou << à plusieurs reprises pour augmenter la vitesse de l'avance ou du retour.

Appuyer sur >> pour sauter en avant de 30 secondes.

Appuyer sur <<| pour sauter en arrière de 30 secondes.

Appuyer sur STOP pour arrêter la série THE Time Shift.

Lecture d'un enregistrement

Il est possible de lire un enregistrement depuis la liste d'enregistrement.

1. Appuyer sur la touche INDEX de la télécommande pour afficher la Liste des enregistrements.
2. Appuyer sur la touche INDEX à plusieurs reprises pour classer les enregistrements selon le nom des émissions, des chaînes ou le temps.
3. INFO ou ↓ pour afficher les informations sur l'enregistrement.
4. Appuyer sur les touches ▲▼ pour sélectionner l'enregistrement souhaite et sur la touche OK pour en démarrer la lecture.
5. Pendant la lecture, le bandeau de lecture apparaîtra.

Appuyer sur la touche MENU vous permet d'accéder aux différents réglages LCD. L'image ci-contre montre la structure de base. Les réglages LCD sont divisés en catégories principales : „heure“, „chaîne“, „verrouillage“, „options“, „son“ et „image“. Les catégories principales sont caractérisées par un symbole correspondant.

Heure

Heure, hors de connexion, hors de déconnexion, minuterie, fuseau horaire et veille automatique

Son

Mode son, aigus, basses, balance, volume automatique, mode surround


Mode image, contraste, luminosité, couleur, netteté, saturation, température de couleur, format d'image, réduction du bruit et écran (uniquement en VGA)

Chaine

Recherche automatique, recherche manuelle DTV, recherche manuelle ATV, traitement des chaînes

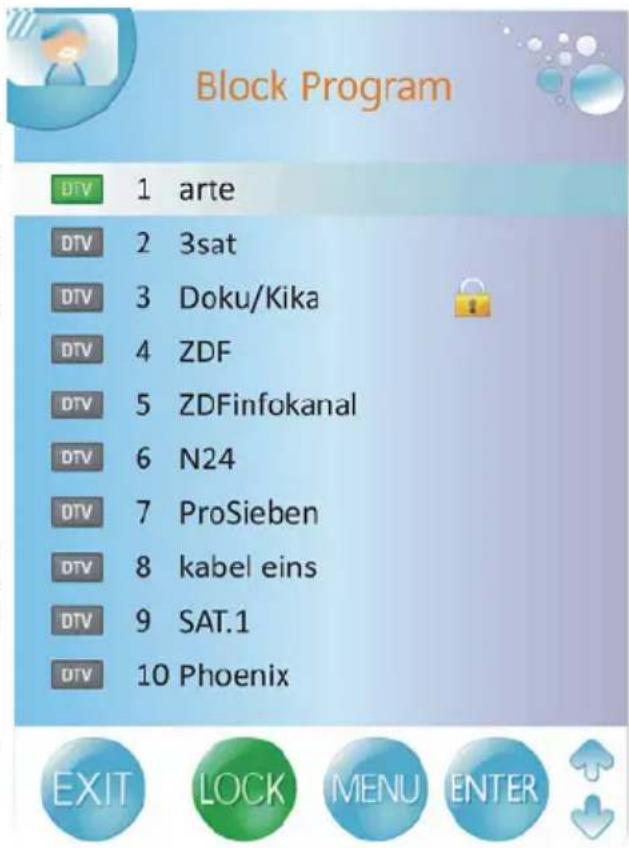

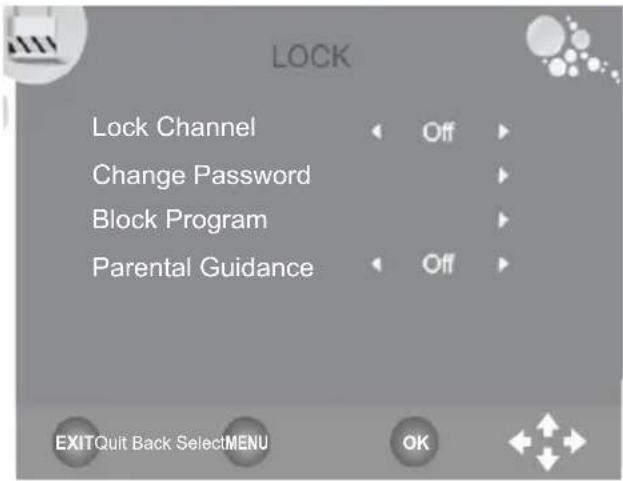

Verrouillage

Verrouiller une chaîne, mot de passe, bloquer des chaînes, sécurité enfants

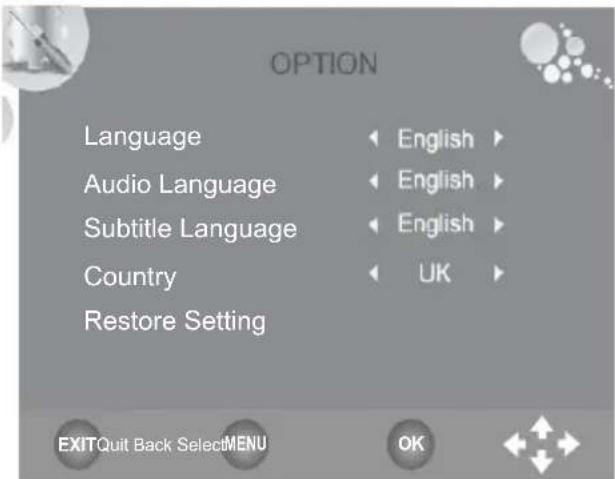

Options

Langue, langue audio, langue de sous-titrage, pays, paramètres usine

Vous pouvez faire passer les différentes catégories principales en premier plan avec l'aide des

Appuyer sur la touche permet d'accéder aux catégories. La catégorie principale correspondante est donc activée.

Vous pouvez piloter les sous options d'une catégorie à l'aide des flèches / et des touches

Appuyer plusieurs fois sur la touche vous permet de quitter la catégorie principale jusqu'à ce que la sélection d'une option s'efface.

Les touches EXIT et MENU vous permettent de quitter le réglage LCD.

Réglages des chaînes

Les paramètres des chaînes contiennent les options recherche automatique, recherche manuelle DTV, recherche manuelle ATV, traitement des chaînes.

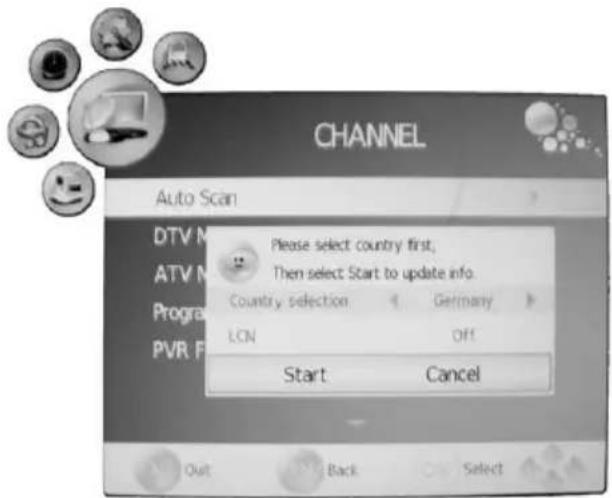

Recherche automatique

Cette option vous permet d'exécuter la recherche de chaînes analogiques et numériques. Activez l'option à l'aide de la touche de sorte que l'option soit sélectionnée.

1. Une autre fenêtre popup apparait ensuite où vous pouvez sélectionner le pays voulu. Vous pouvez cliquer sur d'autres pays avec la flèche
2. Avec avoir sélectionné le pays, appuyez sur la flèche ♦ afin de lancer le processus de recherche. La zone de lancement devrait apparaitre en bleu, puis lancez le processus de recherche avec la touche OK.
3. Une nouvelle fenêtre documentant la progression du processus de recherche apparait. Le système dresse ensuite la liste du nombre des chaînes analogiques, numériques et radio trouvées.
4. Toutes les chaînes TV et radio trouvées sont enregistrées lorsque le processus de recherche est terminé.

Note:

Le processus de recherche complet prend quelques minutes.

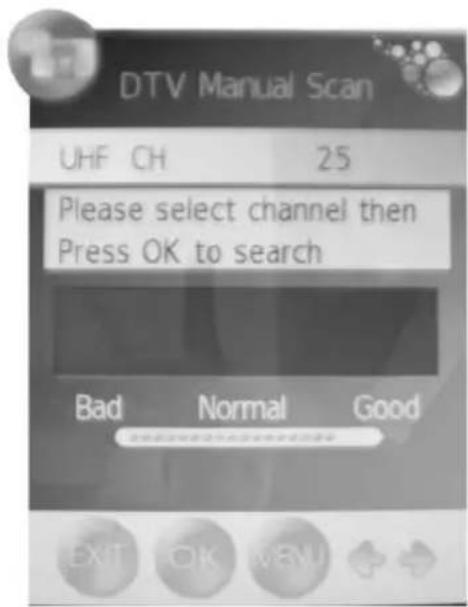

Recherche manuelle DTV

Vous pouvez lancer la recherche manuelle DTV à l'aide de la flèche ▶

1. Les touches / vous permettent de modifier la chaîne à partir de laquelle la recherche doit s'effectuer.
2. Après avoir sélectionné la chaîne, lancez la recherche avec la touche OK.

Pour quitter la recherche manuelle, appuyez sur la touche EXIT ou MENU.

Recherche manuelle ATV

Vous pouvez lancer la recherche manuelle ATV avec la flèche ▷. Les sous-options suivantes sont disponibles :

• Enregistrement vers chaîne (Storage TO)
• Système audio (B/G pour Europe de l'Ouest, I pour le Royaume-Uni, D/K pour l'Europe de l'Est, L ou LL pour certaines parties de la France)
• Chaîne en cours (Current CH)
• Recherche (SEARCH)
• Recherche précise (Fine-Tuning) Saut (Skip)
• Fréquence (Frequency)
• Les flèches / vous permettent de piloter les sous-options.
• À l'aide des touches /, vous sélectionnez l'endroit où la chaîne TV doit être enregistrée.
• Avec les touches /, vous sélectionnez le système audio.
• Naviguez vers l'option Recherche et lancez le processus de recherche avec la touche

Réglage précis (fine tune):

Les touches / vous permettent de régler la fréquence de manière précise si la chaîne en cours ne présente qu'un faible signal.

Saut (skip):

Vous pouvez activer le saut de chaîne à l'aide des touches /

• YES - saut de la chaîne si vous changez les chaînes avec les touches P-.
• NO - prise en compte de la chaîne avec les touches P- lors du changement de chaîne.

Vous pouvez sauvegarder des modifications des réglages (par exemple, du système audio ou autre) à l'aide de la touche ROUGE.

Les touches EXIT et MENU vous permettent de quitter la recherche manuelle.

Réglages des chaînes

Le traitement des chaînes contient des options pour le tri et le saut de certaines chaînes TV et pour classer des chaînes TV dans la liste des favoris.

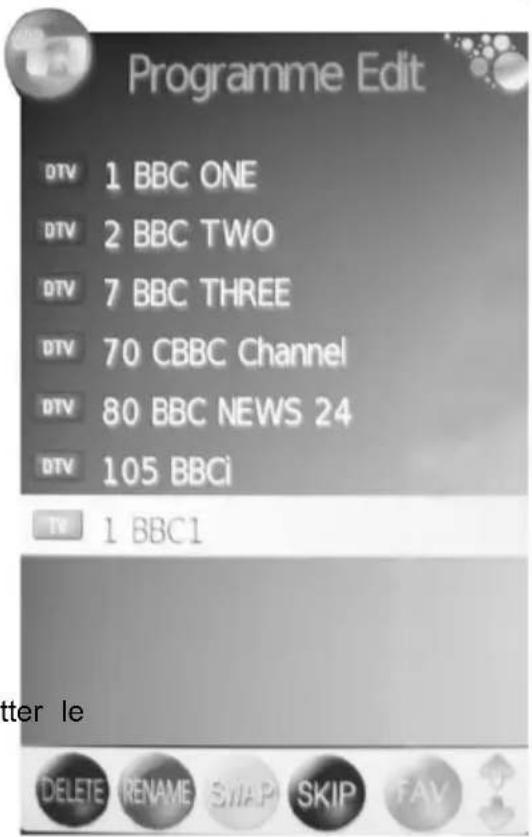

Déplacement de chaînes TV (IMove)

Cette option vous permet d'affecter une nouvelle place à une chaîne TV dans la liste des chaînes. Veuillez suivre la procédure suivante:

1. Vous sélectionnez la chaîne TV en question avec les touches ▲/▼.
2. Appuyez sur la touche jaune de la télécommande ; il apparaît alors un symbole en flèche au niveau de la chaîne TV sélectionnée.
3. Sélectionnez la nouvelle place de la chaîne TV avec les touches ▲/▼.
4. Veuillez appuyer sur la touche MENU pour faire exécuter le déplacement.
5. La touche EXIT vous permet de quitter le traitement deschains.

Classement en tant que favori

Cette option vous permet de classer certaines chaînes TV dans la liste des favoris. Vous pouvez appeler plus tard cette liste à l'aide de la touche FAV.

Veuillez suivre la procédure suivante:

1. Vous sélectionnez la chaîne TV en question avec les touches ▲/▼.
2. Appuyez sur la touche FAV de la télécommande ; un symbole en forme de cœur apparait alors au niveau de la chaîne TV sélectionnée. Le système classe donc la chaîne TV dans la liste des favoris.
3. La touche EXIT permet de quitter l'organisateur des chaînes et les nouveaux règles sont enregistrés. Un message apparaît indiquant la mise à jour du système.

Si vous désirez supprimer une chaîne TV de la liste des favoris, pilotez la chaîne TV dans le traitement des chaînes (marquée par un symbole en forme de cœur) et ré-appuyez sur la touche FAV. Le système supprime le symbole en cœur et la chaîne TV n'apparaît plus dans la liste des favoris.

Saut de chaîne (skip)

Cette option vous permet de sélectionner certaines chaînes TV pour le saut de sorte que vous ne pourrez plus les sélectionner directement avec les touches numériques. Veuillez suivre la procédure suivante:

1. Vous sélectionnez la chaîne TV en question avec les touches /.
2. Appuyez sur la touche BLEUE de la télécommande et il apparait un symbole bleu au niveau de la chaine TV sélectionnée.
3. La touche EXIT permet de quitter l'organisateur des chaînes, les nouveaux réglages s'enregistrent.

Renommer une chaine (Rename) — Uniquement valable pour les chaînes TV analogiques. Cette option vous permet de renommer des chaînes TV analogiques et donc de leur affecter un nouveau nom. Veuillez suivre la procédure suivante:

1. Vous sélectionnez la chaîne TV en question avec les touches /.
2. Appuyez sur la touche VERTE de la télécommande et il apparait un symbole vert au niveau de la chaîne TV sélectionnée.
3. Les touches / permettent de modifier le caractère de chaque position.
4. Vous pouvez passer d'une position à une autre à l'aide des touches /
5. Vous sauvegardez la modification du nom en appuyant sur la touche MENU.
6. La touche EXIT permet de quitter l'organisateur des chaînes, les nouveaux réglages s'enregistrent.

Supprimer une chaîne TV (supprimer)

Cette option vous permet de supprimer des chaînes TV de la liste des chaînes. Veuillez suivre la procédure suivante:

1. Vous sélectionnez la chaîne TV en question avec les touches ▲/▼.
2. Appuyez sur la touche ROUGE de la télécommande et il apparait un symbole rouge au niveau de la chaîne TV sélectionnée. Veuillez confirmer la suppression en réappuyant sur la touche ROUGE.
3. Appuyez aussi longtemps sur la touche EXIT de la télécommande jusqu'à ce qu'apparaisse l'image en live. Un message apparait indiquant la mise à jour du système.

Réglages de l'image

Les réglages de l'image contiennent les options mode d'image, contraste, luminosité, couleur, netteté, température d'image, format d'image et la réduction du bruit.

Mode d'image

Les touches / vous permettent de régler le mode d'image et donc la représentation de l'image à l'écran. Les sous-options suivantes sont prédéfinies:

Dynamique Standard Moyen

Vous avez également la possibilité de définir vos propres réglages. Pour le faire, veuillez utiliser la sous-option Utilisateur (user).

Vous pouvez régler la luminosité avec les touches /B. Cette option ne s'active que si vous avez sélectionné le réglage utilisateur dans le mode d'image.

Contraste (contrast)

Vous pouvez régler le contraste à l'aide des touches /. Cette option ne s'active que si vous avez sélectionné le réglage utiliser dans le mode d'image.

Couleur (colour)

Vous pouvez régler la couleur de l'image et aider des touches. Cette option ne s'active que si vous avez sélectionné le réglage utilisateur dans le mode d'image.

Netteté (sharpness)

Vous pouvez régler la netteté de l’image à l’aide des touches /B. Cette option ne s’active que si vous avez sélectionné l’églage utilisateur dans le mode d’image.

Nuance (hue)

Vous pouvez régler la nuance à l'aide des touches /B. Cette option ne s'active que si vous avez sélectionné le réglage utiliser dans le mode d'image

Température de couleur (color temperature)

Les touches / vous permettent de régler la température de couleur et donc la représentation de l'image à l'écran. Les sous-options suivantes sont prédéfinies:

• froid chaud
• moyen

Vous avez également la possibilité de définir vos propres réglages. Pour cela, veuillez utiliser la sous-option Utilisateur (User). Vous aurez ensuite accès aux différentes couleurs Rouge (RED), Vert (Green) et Bleu (Blue).

Format d'image (aspect ratio)

Les touches / vous permettent de régler le format d'image et donc la représentation de l'image à l'écran. Les sous-options suivantes sont disponibles:

16:9 — L'image apparait toujours en plein écran, indépendamment du format d'image prévu. - 4:3 — L'image apparait toujours en 4:3 avec des bandes noires à droite et à gauche, indépendamment du format d'image prévu. - Auto — Ajuste toujours automatiquement l'image. S'il s'agit d'une image en 16:9, c'est un plein écran qui apparait. S'il s'agit d'une image en 4:3, c'est alors une image en 4:3 avec des bandes latérales qui apparait. - Zoom 1 — Vous pouvez utiliser cette option avec les images en 4:3. L'image s'aggrandit en plein écran tout en conservant le format d'image. Toutefois, avec ce niveau de zoom, du contenu de l'image disparait. - Zoom 2 — Vous pouvez utiliser cette option avec une image en écran large 16:9. L'image s'aggrandit en plein écran tout en conservant le format d'image. Toutefois, avec ce niveau de zoom, du contenu de l'image disparait.

Vous pouvez accéder à cette option également à l'aide de la touche ASPECT, excepté dans le cas du lecteur DVD interne.

Réduction du bruit (noise reduction)

Les touches / permettent d'activer le système de réduction du bruit:

ON (allumé) réduit le bruit lorsqu'la réception est mauvaise OFF (eteint) la réduction du bruit n'est pas active

En mode VGA, les réglages de l'image contiennent davantage d'options. Ils concernent l'alignement vertical et horizontal et la taille de l'image. Cette sous-option supplémentaire se trouve dans le menu SCREEN.

Vous pouvez faire apparaître d'autres sous-options à l’écran à l’aide de la flèche

Configuration automatique (auto adjust)

Vous pouvez configurer automatiquement les réglages suivants avec la touche

Position horizontale et verticale

Vous pouvez régler la position de l'image à l'écran dans la hauteur mais aussi dans la largeur à l'aide des touches

Taille(size)

Vous pouvez régler la taille de l'image à l'écran avec les touches

Phase

Vous pouvez régler la phase de l'horloge d'échantillonnage ADC en rapport avec le signal H Sync avec les touches / jusqu'à ce qu'apparaisse une image stable, claire et nette.

Vous sauvegardez la modification en appuyant sur la touche MENU. La touche EXIT vous permet de quitter les réglages d'image et le système enregistre les nouveaux réglages.

Réglages du son

Les réglages du son contiennent des options pour le mode son, les aigus, la basse, la balance, le volume automatique et le surround.

Mode son

Les touches «/» vous permettent de régler le mode son et donc la sortie du son. Les sous-options suivantes sont prédéfinies : musique - film - sport - standard

musique - film - sport - standard

Vous avez également la possibilité de définir vos propres réglages. Pour cela, veuillez utiliser la sous-option Utilisateur (User). Vous aurez ensuite accès aux réglages des aigus et de la basse.

Aigu (treble) et basse

Vous pouvez changer le timbre avec les touches /. Cette option ne s'active que si vous avez sélectionné le réglage utiliser dans le mode son.

Balance

Les touches / vous permettent de régler la balance du son de gauche et de droite.

Volume automatique (auto volume)

Cette option permet d'amortir automatiquement le volume lorsque surviennent des passages contenant un son très aigu. C'est une fonction de mode soudural. Vous pouvez modifier cette option avec les touches /

ON (allumé) Active l'option OFF (eteint) Désactive l'option

Son surround

Cette option permet d'activer la sortie du son avec des effets surround. Vous pouvez modifier cette option avec les touches /.

ON (allumé) Active l'option OFF (éteint) Désactive l'option

Réglages de l'heure

Les réglages de l'heure contiennent des options pour l'heure/la date, l'heure automatique de coupure, l'heure automatique de mise en marche, la minuterie, la veille automatique et le fuseau horaire.

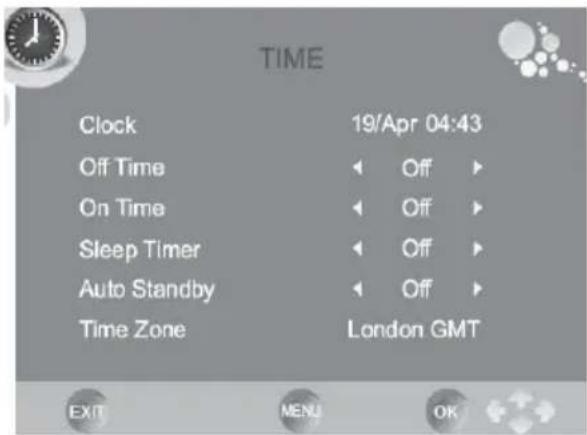

Heure/date (clock)

Veuillez sélectionner l'option avec la flèche et appuyez sur la touche OK pour régler l'heure et la date. Une nouvelle fenêtre apparait à l'écran.

Les touches / vous permettent de modifier l'option en cours. Vous pouvez naviguer vers la sous-option suivante avec les touches / . Les sous-options suivantes sont disponibles:

Jour (Date) Mois (Month) Année (Year) Heure (Hour) - Minute (Minute)

Veuillez naviguer vers "CLOSE" à l'aide des flèches et confirmez la modification avec la touche OK.

Close

Heure automatique de coupure (off time)

Cette option vous permet de faire éteindre automatiquement votre téléviseur HTC à un moment bien précis. Vous pouvez activer cette option avec la touche et une nouvelle fenêtre apparait à l'écran. Vous pouvez y définir le mode ainsi que l'horaire correspondant.

• Répéter (Repeat) Cette option contient les réglages possibles pour Une fois (Once), quotidiennement (every day), lundi-vendredi (Mon.-Fri), lundi-samedi (Mon.-Sat.), samedi-dimanche (Sat.-Sun.), dimanche (Sun) ou Eteint. Heure (Hour) Pour définir l'horaire en heures.
• Minutes (Minute) Pour définir l'horaire en minutes.

Heure automatique de mise en marche (on time)

Cette option vous permet de faire mettre automatiquement votre téléviseur HTC en marche à un moment bien précis. Vous pouvez activer cette option avec la touche et une nouvelle fenêtre apparaît à l'écran. Vous pouvez y définir le mode ainsi que l'horaires correspondant.

Close

• Répéter (Repeat)

Cette option contient les réglages possibles pour Une fois (Once), quotidiennement (every day), lundi-vendredi (Mon.-Fri), lundi-samedi (Mon.-Sat.), samedi-dimanche (Sat.-Sun.), dimanche (Sun) ou Eteint.

Heure (Hour) Pour définir l'horaire en heures. - Minutes (Minute) Pour définir l'horaire en minutes. Volume (Volume) Pour définir le niveau du volume. - Source (Mode)

Pour définir la source par laquelle le téléviseur HTC doit se mettre en marche. Vous pouvez choisir entre DTV, ATV et radio.

Vous pourriez par exemple effectuer les réglages suivants : Lundi-vendredi, 8:05 heures, volume 40 et DTV.

À ce moment bien précis, votre téléviseur HTC se mettrait toujours en marche automatique avec la chaîne TV numérique activée à un niveau de volume de 40.

Minuterie (sleeptimer)

Cette option vous permet de programmer la minuterie en minutes prédéfinies indiquant quand le téléviseur HTC doit s'éteindre automatiquement.

Note:

Vous pouvez également accéder à cette option au moyen de la touche SLEEP de la télécommande.

Veille automatique (auto stanby)

Cette option permet de toujours éteindre le téléviseur HTC automatiquement après quelques minutes lorsqu'il ne reçoit pas de signal actif des sources (DVD, HDMI, VGA etc.).

Cette option vous permet de définir le fuseau horaire dans lequel le téléviseur HTC se trouve. Si vous avez déjà sélectionné le pays lors du processus de recherche, le réglage correspondant est juste en règle générale.

Options

Le menu options contient les réglages de la langue, du pays et du chargement des réglages usine.

Pour définir la langue de l'affichage sur écran.

Vous pouvez définir ici la langue active en DVB-T avec les chaînes ou les programmes TV diffusés en plusieurs langues.

Vous pouvez définir ici la langue active de sous-titrage en DVB-T, dans le cas où il est diffusé.

En Allemagne, le sous-titrage n'est pas disponible en DVB-T.

Lorsque le téléviseur HTC fonctionne en DVB-T, vous pouvez définir ici le pays dans lequel il se trouve. Ce réglage influe directement sur le fuseau horaire des réglages de l'heure.

Charger les réglages usine (restore factory default)

Cette option vous permet de remettre les réglages d'usine et de supprimer tous les réglages personnels que vous devrez, au cas échéant, reparamétrer.

Options

Le menu LOCK contient divers réglages pour limiter l'accès à des programmes TV ou pour définir le niveau de la sécurité enfants. Les sous-options suivantes sont disponibles : verrouiller une chaîne, modifier le mot de passe, bloquer des chaînes et la sécurité enfants.

Vous pouvez modifier les options seulement si vous avez entré le mode de passe prédéfini. Après que l'on vous ait demandé le mot de passe, veuillez entrer le mot de passe à 4 chiffres 0 0 0 0.

Verrouiller une chaîne (Lock Channel)

Modifier le mot de passe (set password)

Cette option vous permet de modifier le mot de passe prédéfini et de confirmer le nouveau mot de passe.

Bloquer des chaînes (block program)

Cette option vous permet de bloquer des chaînes TV. Après avoir activé cette option, la liste des chaînes apparait à l'écran. Veuillez sélectionner à l'aide des touches ▲/▼ la chaîne que vous désirez bloquer. Appuyez ensuite sur la touche VERTE, il apparait alors un symbole en forme de verrou au niveau de la chaîne TV sélectionnée. Vous sauvegardez le réglage en appuyant sur la touche MENU.

Il n'est plus possible d'appeler la chaîne TV bloquée.

Sécurité enfants

Cette option vous permet de définir le niveau de la sécurité enfants, si celle-ci est soutenue par la chaîne TV concernée. Plus la valeur est grande, plus la protection de la sécurité enfants est élevée.

En Allemagne, il n'est pas possible de régler le niveau de la sécurité enfants en DVB-T ou ATV.

Veuillez consulter ce tableau pour détecter la cause probable d'un problème avant de contacter un réparateur.

Problème Solution
Le téléviseur ne s'allume pas	• Vérifiez que le cable principal est bien branché à la prise d'alimentation et à l'adaptateur. • Vérifiez que le cable de l'adaptateur est bien branché à l'appareil. • Il se peut que le circuit électronique se soit réinitialisé. Débranchez la prise, attendez 60 secondes, puis rebranchez la.
Pas d'image	• Vérifiez si l'antenna ou les autres entrées sont bien branchées. • Vérifiez que vous avez sélectionné la bonne entrée, en utilisant la touche SOURCE. • Vérifiez les réglages de luminosité et de contraste dans le menu VIDEO ou PC (ordinateur).
Pas de son	• Vérifiez si le volume est mis au plus bas ou si la touche MUTE (silencieux) est activée. • Vérifiez que les cables audio soient bien branchés aux entrées correspondantes.
L'image n'a pas les bonnes couleurs	Vérifiez si vous avez sélectionné la bonne entrée, en utilisant la touche SOURCE.
L'image est instable lorsqu'elle est gérée par un ordinateur	Vérifiez si les réglages dans le menu PC (ordinateur) correspondent aux réglages de sortie video du PC.
Quelques points colorés apparaissent à l'écran	• Les écrons LCD à haute résolution n'ont généralement qu'un faible taux de pixels défectueux. • Ceci est normal et dans les normes de nos contrôles de qualité.
Image déformée Le CCD a un mauvais mode de réglage de l'image. Appuyez sur la touche ASPECT pour changer le format de 16:9 en 4:3.
Pas de réception TNT / distorsion importante / images se figent	• Mettre l'appareil en mode TNT • Pas de signal TNT dans votre région. • Réaligner l'antenne. Vérifier la direction de l'antenne d'émission. • Utiliser une antenne interieure active ou une antenne de toit. • Relancer la recherche automatique.
Pas de son	• Annuler la fonction « Silence » • Augmenter le volume • Vérifier la connexion à la TV ou à l'amplificateur. • Annuler le minuteur
Audio et sous-titres ne fonctionnent pas ou ne peuvent être changés	• Changer la piste audio (appuyer sur la touche AUDIO) • Changer la piste de sous-titres (appuyer sur la touche SUB-T) • Les autres pistes audio ne sont pas compatibles • Les sous-titres ne sont pas compatibles

Présentation

Veuillez appuyer sur la touche SOURCE de la télécommande et sélectionnez DVD afin d'activer le lecteur DVD interne.

Le lecteur de DVD slot-in s'ouvre en faisant un peu de bruit. Le chargeur de DVD se trouve sur le côté gauche du HTC xx26d.

Insérer le disque dans le chargeur slot-in de façon à voir la face argentée (face gravée). La face imprimée du DVD ne doit pas être visible.

Le CD/DVD se placera ensuite automatiquement dans le lecteur et son contenu sera affiché.

• Si le CD/DVD est introduit du mauvais côté, le lecteur essayera quand même de le lire. Cette procédure prendra plus de temps que la normale. Le lecteur affichera ensuite le message No Disc et éjectera automatiquement le CD/DVD. L'appareil doit être en mode DVD pour pouvoir éjecter un CD ou un DVD du lecteur. Pour cela, appuyez sur la touche OPEN/CLOSE (▲) de la télécommande. Si l'appareil ne se trouve pas en mode DVD, cette touche ne fonctionne pas. Appuyez sur la touche SOURCE et sélectionnez „DVD".

USB & lecture des cartes

Veuillez brancher la mémoire USB ou une carte mémoire à la prise correspondante selon les recommandations. En règle générale, il faut mettre la face du support de données comportant des écritures vers l'arrière, comme pour un disque.

Activez la prise USB ou le lecteur de cartes en appuyant sur la touche SETUP et sélectionnez l'entrée souhaitée (DVD, USB, CARD) dans les réglages système (System Setup) et dans l'option Source. Si vous rencontrez des problèmes lors de l'utilisation de mémoires USB ou de cartes mémoire, veuillez consulter les notes se trouvant à la page 58.

Ne raccorder à la prise USB que des mémoires flash USB (clés USB) en raison des directives européennes.

Fonction

Un indicateur OSD (On Screen Display) sera affiché dans le coin supérieur gauche de l'écran si certaines fonctions sont exécutées et en appuyant sur la touche DISPLAY de la télécommande.

L'indicateur OSD est une interface permettant d'afficher le statut de la lecture en cours. En fonction du type de support chargé dans le lecteur, l'indicateur OSD sera différent.

La barre d'état s'affichera automatiquement si vous appuyez sur la touche DISP. Appuyez une nouvelle

DVDTT1/2 CH 33/3 00:00:02

Foncez sur cette touche et une nouvelle barre sera affichée. Appuyez une 3ème fois sur la touche DISP et la barre d'état sera masquée. Lorsque la barre d'état est affichée, appuyez sur une autre touche et elle sera masquée automatiquement.

Fonction

En appuyant sur la touche DISP une nouvelle fois, l'image suivante sera affichée sur l'écran.

(Bande son active / Format de la bande son DD 5.1 CH)

canal / Sous-titres (Non inclus dans cet exemple) (OFF) / Plus d'aspects (Dans cet exemple, il n'y a pas d'aspects supplémentaires actifs (OFF))

Pour les fichiers vidéo MPEG-4, les informations sont un peu différentes de celles des DVD vidéo.

Informations importantes pour les disques ISO avec

des fichiers MPEG-4 :

(Format du disque (ici CD-ROM) / Nombre de pistes ou de morceaux et celui actuellement lu / Avec ou sans son / Durée de lecture)

Ouvrir / fermer

Pour ouvrir et fermer le tiroir à disques.

Appuyez sur la touche OPEN sur la face avant de l'appareil ou sur la télécommande.

La lecture avance ou retour rapide ne fonctionnera pendant la partie avertissement d'un DVD. La fonction Skip n'est pas disponible sur les DVD avec un seul chapitre ou CD avec une seule piste.

Lecture / pause

Appuyez sur la touche PLAY pour lire le disque. Ré-appuyez sur la touche PLAY/PAUSE pour mettre sur pause. Appuyez sur la touche PLAY/PAUSE pour reprendre la lecture normale.

Appuyez sur la touche STOP pour arrêter de deux façons:

• Appuyez sur la touche STOP une fois. Le lecteur mémorise la position d'arrêt et affiche PRESTOP. Reprenez la lecture du point d'arrêt en appuyant sur PLAY.
• Appuyez sur la touche STOP deux fois pour arrêter complètement le disque. L'OSD affiche STOP. En appuyant sur PLAY vous reprendrez la lecture du disque depuis le début.

Avancer et reculer

Appuyez sur cette touche pour avancer d'un chapitre (DVD) ou d'une piste (CD).

Appuyez sur cette touche pour reculer d'un chapitre (DVD) ou d'une piste (CD).

Avance et retour rapide

Appuyez sur cette touche pour utiliser la fonction Retour rapide. Appuyez à plusieurs reprises sur cette touche.

Appuyez sur cette touche pour utiliser la fonction Avance rapide. Appuyez à plusieurs reprises sur cette touche pour augmenter la vitesse d'avance.

En appuyant plusieurs fois sur les touches, vous passez des vitesses : Normal x2 x4 x8 20 Normal. Le lecteur se met en silencieux lors de l'avance ou du retour rapide. La lecture avance ou retour rapide ne fonctionnera pendant la partie avertissement d'un DVD.

Titre DVD

Appuyez sur la touche TITLE pendant la lecture et 9 petites photos du répertoire en cours s'afficheront en mode miniature. Neuf ou moins de photos s'affichent là où vous regardez (selon le nombre de photos restantes).

Menu DVD

Si vous appuyez sur la touche D. MENU pendant la lecture d'un DVD, vous retournerez directement au menu de départ du DVD.

Pavé numérique

1. Pour accéder directement à un chapitre DVD ou à une piste CD, entrez le numéro du chapitre DVD ou de la piste du CD en utilisant les touches du pavé numérique.
2. Vous pouvez également utiliser le pavé numérique pour entrer les données pour le menu du départ du DVD ou pour le menu de configuration du lecteur.

Angle

Durant la lecture d'un DVD, appuyez sur la touche ANGLE plusieurs fois pour sélectionner l'angle de camera voulu. Un DVD peut contenir jusqu'à 9 angles différents.

Zoom

Appuyez sur la touche ZOOM plusieurs fois pour désirer le zoom : ZOOM x2 -> ZOOM x3 -> ZOOM x4 -> ZOOM 1 / 2 -> ZOOM x1/4 -> ZOOM OFF

Lors de la lecture d'une photo JPEG. Appuyez sur la touche ZOOM pour afficher le zoom x1/2, x1/3, x1/4. Appuyez sur les touches flèches pour retourner l'image. Lors de l'affichage en zoom x2, x3, x4, appuyez sur les flèches pour déplacer l'image.

Langue audio

Lors de la lecture d'un DVD, appuyez sur la touche LANG plusieurs fois pour désirer la langue audio désirée. Un DVD peut contenir jusqu'à 8 langues audio différentes.

Répartition A-B

Pour répéter la lecture d'une section spécifique d'un disque.

1. Appuyez sur la touche A-B à l'endroit de départ voulu, "Répéter A" s'affiche à l'écran.
2. Ré-appuyez sur la touche A-B, à la fin de la section voulue, "Répéter A-B" s'affiche à l'écran. La section voulue A-B sera lue en boucle jusqu'à ce qu'elle soit effacée.
3. Pour annuler cette répetition, ré-appuyez sur la touche A-B pour reprendre la lecture normale.

Remarque :

Certains DVD ne permettent pas cette fonction.

Modes de répétition

Appuyez sur la touche REPEAT à plusieurs reprises pour sélectionner un mode répétition.

En mode DVD en mode CD

REP. CHAP. répétition chapitre REP. 1

répartition piste

REP. TITRE répétition titre REP. TOUT

répartition disque

REP. OFF pas de répétition REP. OFF

pas de répétition

Remarque :

Certains DVD ne permettent pas cette fonction

Sous-titres

Durant la lecture d'un DVD, appuyez sur la touche SUB-T plusieurs fois pour sélectionner le sous-titre désiré. Un DVD peut contenir jusqu'à 32 sous-titres différents.

Remarque :

Le menu général d'un DVD peut permettre de régler l'angle, les sous-titres et la langue audio. Vous pouvez effectuer vos réglages depuis le menu général.

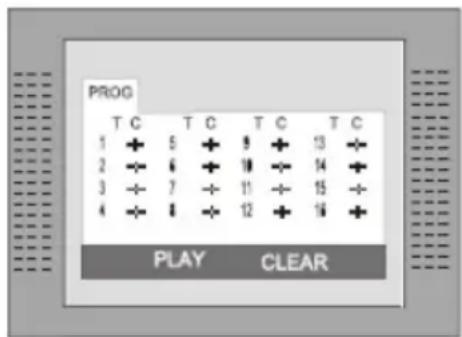

Programme

Appuyez sur la touche PRO pour quitter le menu programme.

En mode DVD

Lorsque le menu programme apparait, entrez le numéro du titre et du chapitre.

Lecture: Appuyer sur PLAY pour démarrer la lecture.

EFFACER: Aller jusqu'à CLEAR pour annuler la mauvaise information. Appuyer sur la touche ENTER à nouveau pour effacer toutes les pistes.

En mode CD

Lorsque le menu programme apparait, entrez le numéro de la piste, appuyez sur OK, lorsque la programmation est terminée.

Mémoires de données avec des fichiers musique, JPEG ou vidéo

Veuillez mettre un support de données dans le lecteur ou raccordez une carte mémoire SD, MMC ou MS, ou bien une mémoire flash USB (clé USB).

Le lecteur parcourt automatique (si vous avez sélectionné l'option AUTO sous Source dans les Réglages systèmes) les répertoires et recherche des fichiers de musique/JPEG/video ayant été enregistrés.

Une fois la recherche terminée, il ira directement au premier répertoire contenant de la musique et lira le premier morceau du répertoire (pour les supports contenant des fichiers musique et JPEG). Pour les supports contenant un seul type de fichiers, il ira automatiquement au premier répertoire. Un menu comme celui-ci sera affiché à l'écran :

• Avec la flèche de droite, vous pouvez passer de la fenêtre catalogue, à la fenêtre pistes et morceaux et au format du fichier. Les formats fichiers sont dans l'ordre : musique (note), photos (appareil photo) et vidéo (flèche).

• Le lecteur débute toujours par la lecture des fichiers musique. Au cas où la prise USB ou le lecteur de cartes ne se lancerait pas automatiquement, veuillez sélectionner sous Réglages les Réglages Système Source l'entrée souhaitée (USB, lecteur de cartes (Card) ou DVD).
• Ne raccorder à la prise USB que des mémoires flash USB (clés USB) en raison des directives européennes. Si vous lisez un disque contenant des fichiers musique, vous ne pouvez pas lire de vidéo en même temps. Si vous lisiez une photo JPEG, appuyez sur la touche PROGRAM pour sélectionner le mode de transition des images. 17 modes sont disponibles. Un répertoire ne devrait pas contenir plus de 400 fichiers (musique, photo, vidéo).

Configuration système

Appuyez sur la touche SETUP pour accéder au menu des réglages du lecteur. Le menu des réglages permet à l'utilisateur d'ajuster facilement des réglages précis du lecteur. Pour plus de détails concernant le menu des réglages, voir la partie "MENU DES RÉGLAGES" de ce mode d'emploi. De nombreuses caractéristiques peuvent être régées dans le menu Configuration.

En mode STOP, appuyez sur la touche SETUP pour sélectionner le sous-menu CONFIGURATION SYSTEME. Appuyez sur la touche HAUT/BAS pour sélectionner les sous-titre. Appuyez sur la touche OK et le sous-menu sera affiché à l'écran.

• Appuyez sur les touches HAUT/BAS pour sélectionner le temps voulu.
• Appuyez sur OK pour confirmer le point que vous avez sélectionné.

Source (source)

Cette option vous permet de choisir entre DVD, USB et le lecteur de cartes (Card) et de sélectionner la source correspondante. Le réglage AUTO permet de toujours lancer automatiquement la source se trouvant dans le support de données.

Système TV

Trois modes sont disponibles : NTSC / PAL / AUTO. Choisissez un de ces modes en fonction de votre téléviseur.

Si le mode TV ne correspond pas à celui du lecteur DVD, l'écran clignotera et sera sans couleur. Le réglage par défaut est : PAL

Type TV

1. 4:3 (Pan Scan) : il convient aux téléviseurs de taille normale. Lors de la lecture, l'image sera coupée de sorte que l'image remplit l'écran du téléviseur.
2. 4:3 (LB): lorsque le lecteur est relié à un téléviseur de taille normale, veuillez sélectionner ce type. Des bandes noires apparaîtront alors en haut et bas de l'écran.
3. 16:9 (Écran large) : Lorsque le lecteur est connecté à un écran large, CHOISSEZ pluTÔT ce format.

Format par défaut: 4:3 (Pan Scan).

Mot de passe

Déplacez le curseur vers MOT DE PASSE et appuyez sur la touche OK pour confirmer. Entrez le code secret "0 0 0 0" (uniquement la 1ère fois). Après avoir confirmé, vous devrez entrer un nouveau mot de passe et appuyer sur OK pour confirmer.

Attention: Prenez soin de retenir ce nouveau mot de passe ou vous ne pourrez plus changer les paramètres du contrôle parental. Merci de contacter votre revendeur si vous avez oublié ce mot de passe.

Il existe 8 niveaux de contrôle parental

Les disques du premier niveau sont accessibles à tout le monde et les huit niveaux suivants sont accessibles aux adultes. Si vous pouvez modifier les paramètres du contrôle parental, entrez l'âge des utilisateurs puis entrez le mot de passe à quatre chiffres. Le code secret par défaut est le 8357 (si vous utilisez ce lecteur pour la 1ère fois, entrez simplement ce code). Si le code d'entrée a été confirmé, le menu de réglage du niveau apparaît. Déplacez le curseur pour sélectionner le niveau désiré et appuyez sur la touche OK pour confirmer et enregistrer.

Reprise

Cette fonction n'est pas disponible même si elle apparait dans le menu

Défaut

Ce sont les réglages d'usine par défaut. Si vous sélectionnez RESTAURER, les réglages effectués au préalable par l'utilisateur seront supprimés et le lecteur sera réinitialisé.

Configuration langue

En mode STOP, appuyez sur la touche SETUP pour sélectionner le menu LANGUAGE.

• Appuyez sur la touche BAS/HAUT
• Appuyez sur la touche OK, l'écran affiche le sous-menu.
• Appuyez sur la touche HAUT/BAS pour sélectionner la langue désirée.
• Appuyez sur OK pour confirmer toute sélection.
• Appuyez sur la touche SETUP pour quitter.

Réglages des haut-parleurs audio

Le réglage AUDIO ne contient qu'une option.

Les valeurs positives augmentent les aigus. Les valeurs négatives augmentent les basses.

Configuration haut-parleurs

La configuration des haut-parleurs comprend les options "Down mix" et "Front".

Cette option permet de régler la sortie analogique stéréo du lecteur DVD.

Sélectionner cette option lorsque le lecteur DVD est connecté à un décodeur Dolby Pro Logic.

Sélectionner cette option pour que la sortie audio délivre le son sur deux haut-parleurs avant.

Cette option reproduit un effet sonore 5.1 virtuel sur les haut-parleurs.

Pour régler la taille des Haut-parleurs.

Dual mono

Pour désigner les réglages correspondants au nombre de haut-parleurs connectés.

Stereo: Le son mono gauche passera par le haut-parleur gauche et le son mono droit par le haut-parleur droit.

G-Mono: Le son mono gauche passera par les haut-parleurs droit et gauche.

D-Mono: Le son mono droit passera par les haut-parleurs droit et gauche.

Mix-Mono: Les sons mono mélangés droit et gauche passeront par les haut-parleurs droit et gauche.

Dynamique

Pour optimiser la sortie son dynamique, les hauts volumes sonores sont adoucis, ce qui vous permet de visionner votre film préféré sans générer les autres.

Différents niveaux sonores sont disponibles : Intégral, 6/8, 4/8, 2/8 et Off.

Dépannage général

Veuillez consulter ce tableau pour détecter la cause probable d'un problème avant de contacter un réparateur. Support technique Xoro/MAS:

Tel.: [phone] - Internet: www.xoro.fr/Service.aspx - Email: [e-mail]

Symptôme	Correction
Ne fonctionne pas	• Pas de disque > lancez un disque • Le disque a été placé du mauvais côté > Mettez le disque avec la face étiquétée vers le haut. • La zone du disque ne correspond pas à celui du lecteur. • Le niveau de contrôle du disque est plus élevé que celui du contrôle parental du lecteur • Le lecteur ne peut dire ce type de disque. • Le disque est abîné • Il peut y avoir de l'humidité à l'intérieur du lecteur. Enlevez le disque et attendez 1 ou 2 heures.
Pas de lecture de l'USB	• Activez la prise USB (Réglages systèmes => Source => USB) • Raccordez correctement la clé USB • Le contenu des données n'est pas conforme
Pas de lecture du lecteur de cartes	• Activez le lecteur de cartes (Réglages système => Source => CARD) • Placez la carte SD, MMC ou MS avec les écritures vers l'arrière • Le contenu des données n'est pas conforme
Image ou bruit déformé	• Le disque est sale ou abîné. Nettoyez le ou essayez un autre disque.
L'image ne remplit pas l'écran	• Sélectionnez le format de l'écran depuis le menu des réglages du lecteur. • Consultez la partie « RÉGLAGES » de ce manuel • Sélectionnez le format d'écran depuis le menu du disque DVD.
Impossible de SAUTER des pistes ou RECHERCHER	• Certains disques sont programmés de sorte que l'utilisateur n'est pas autorisé à SAUTER ou RECHERCHER certaines sections, et notamment au début de la partie d'ajtestissement. • Les disques ne contenant qu'un chapitre ne sont pas compatible avec la fonction SKIP
Volume de mémoire USB ou de cartes	• Le système soutient les mémoires USB ou les cartes mémoire jusqu'à 2 GB. Il existe malheureusement une multitude de différentes clés USB ou de cartes et toutes ne peuvent pas être soutenues. • N'utilise pas de cartes mémoire SDHC. • N'utilise pas de cartes mémoire MS Pro/Duo • En ce qui concerne les supports d'enregistrement, veuillez préter attention au fait que le système ne soutient que du FAT 32. Si un support a été formaté en NTSF, il ne sera pas reconnu.

	HTC	2228D
Écran 54,8 cm (21,6 p.)
Résolution		1366 x768
Format TV		16:9
Luminosité		350 2 cd/m
Contraste		800:1
Temps de réaction		5 ms
Aspect		170 °
Système TV PAL BG / DK / l'ou SECAM BG / DK / L / L'
Stéréo	NICAM / A2
Connections
HDMI	Standard TMDS max. 1080p
Y Pb Pr	Y: 1 V p-p // Pb et Pr: 0,7 V p-p
Vidéo	Y: 1,0 V p-p +/- 3 dB /
Péritel	RGB: 1,0 V p-p 75 Ohm
PC VGA	640 x 480 b. 60 Hz / 800 x 600 b. 60 Hz / 1024 x 768 b. 60 Hz
Antenne	RF branchement, 75 Ohm
Haut-parleurs		2 x 3 Watt
Alimentation		AC 220-240 V, 50/60 Hz
Consommation		Max. 60 Watt
Dimensions [mm]		531 x 200 x 406
Poids		5,5 kg
Pixel défectueux
Clarté Pixel (Bright Dot)		≤ 2
Sombre Pixel (Dark Dot)		≤ 3
Clarté & Sombre Pixel		≤ 4
Ligne défectueux		None
Clarté différence (Mura)		None

Pollhornbogen 19

21107 Hamburg

Deutschland

Tel: [phone]

Fax: [phone]

xoro@mas. de

www. xoro. de
