BEDIENUNGSANLEITUNG HTC 2228D XORO

OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D'EMPLOI

Sicherheitshinweise

Elektronische Sicherheit 5

Hinweise

Kompatibilit Disk, USB und Kartenleser 9

Recycling Informationen 9

Verpackungsinhalt 10

Merkmale 10

Montage des Standfuß 11

Schnellstart 12

Anschlüsse

Rückseite 13

Bedienelemente (Tasten) der rechten Seite 13

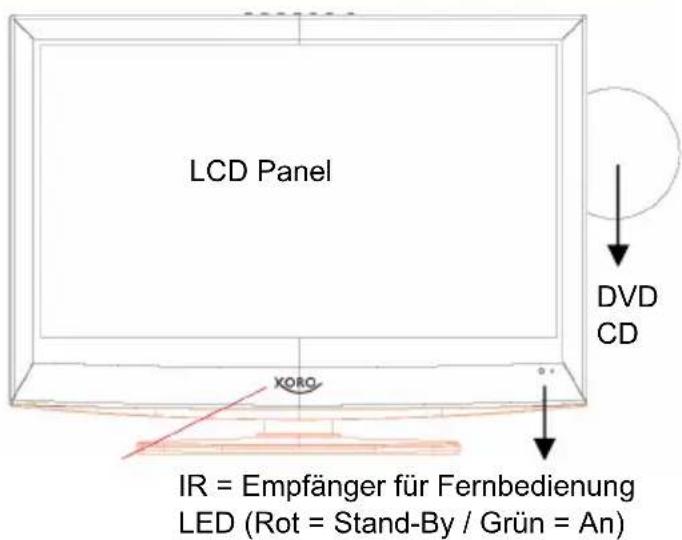

Vorderseite 14

Fernbedienung

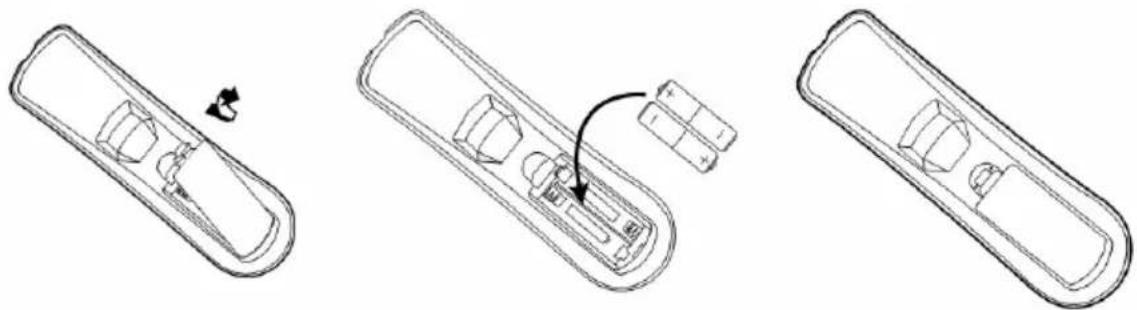

Einlagen der Batterien in die Fernbedienung 15

Reichweite 15

Tastenbelegung 16

Verbinden

Strom 18

Antenne 18

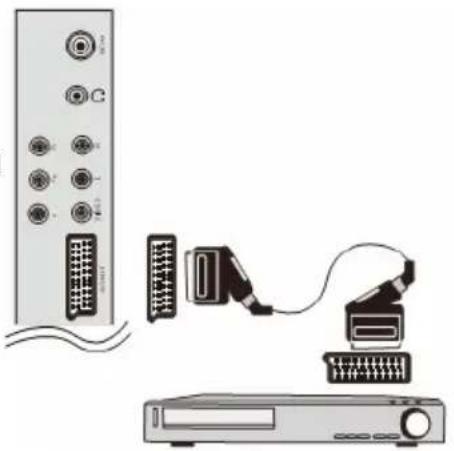

SCART 18

HDMI 18

Y Pb Pr. 19

USB fur PVR 19

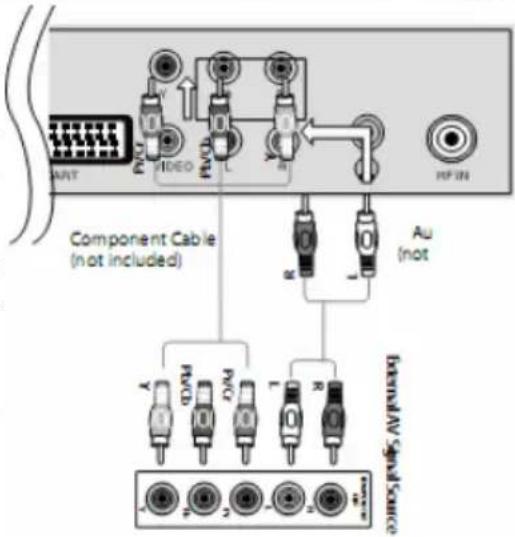

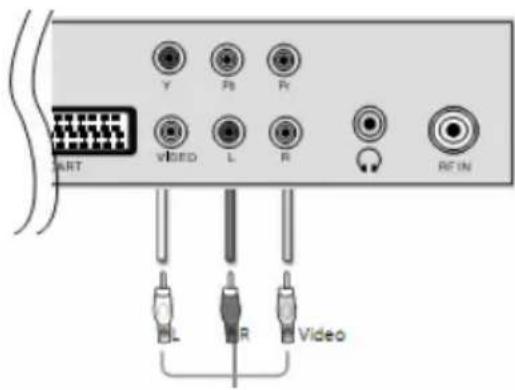

CVBS 19

VGA (PC-RGB) 20

DVD, USB und Kartenleser 20

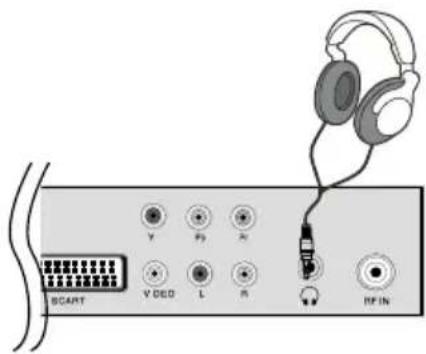

Kopfhorer 20

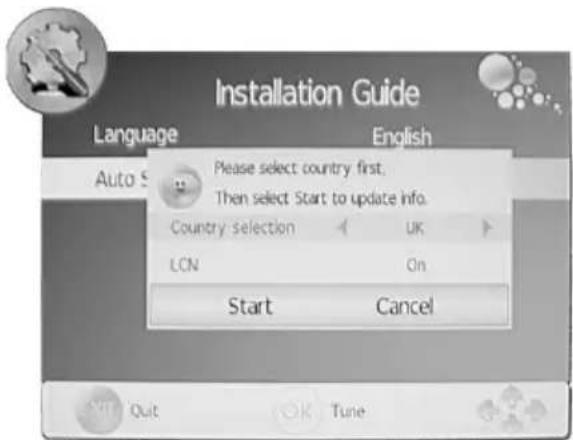

Erstinstallation

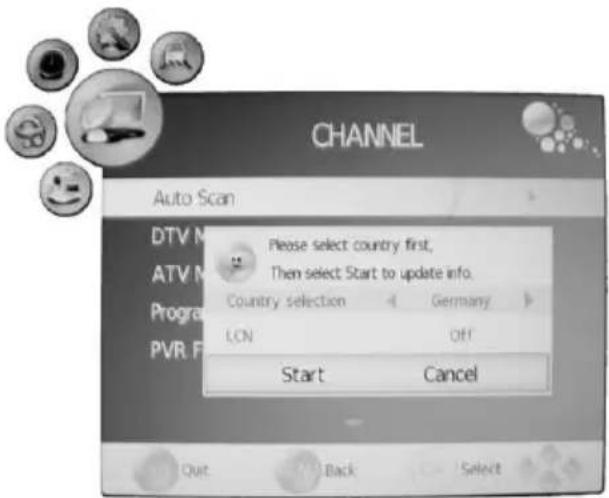

Suchlauf fur analoge und digitale TV Sender 21

Quellenauswahl

Auswahl der entsprechenden Eingänge, TV Tuner und DVD-Player 22

DVB-T

DVB-T Aktivieren 23

Wichtige Tasten und Funktionen 23

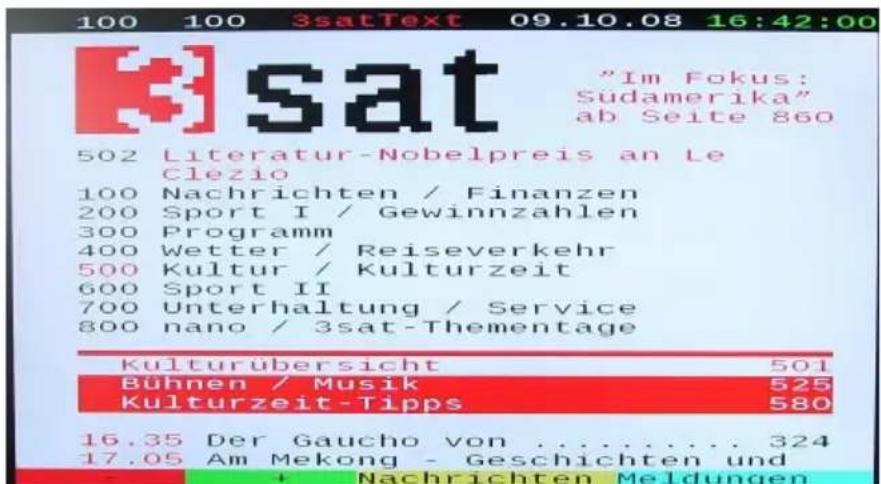

Videotext 24

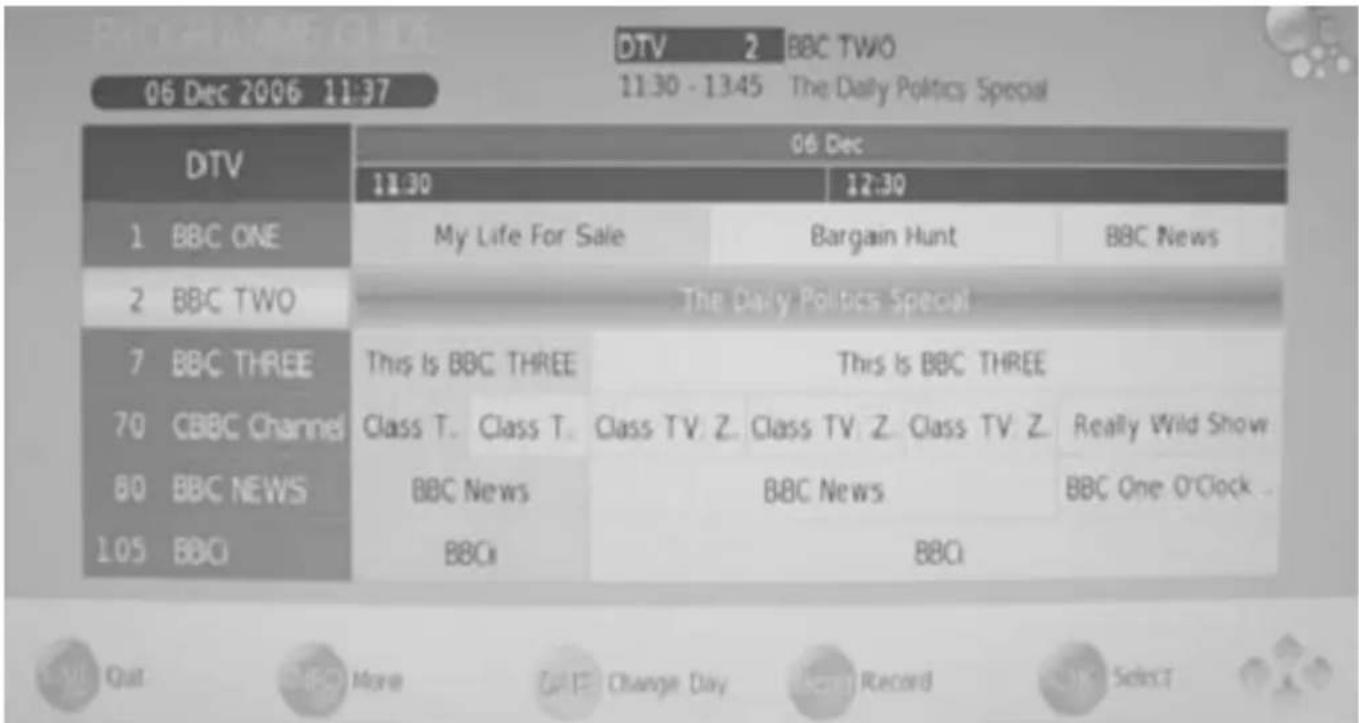

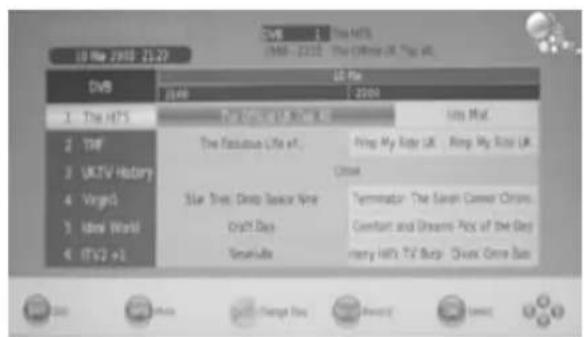

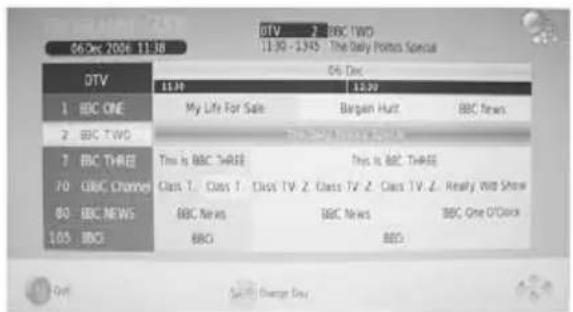

ElektronischerProgrammfuhrer (EPG) 26

ATV

Wichtige Tasten und Funktionen 27

Videotext 27

Inhaltsangabe

PVR Funktion

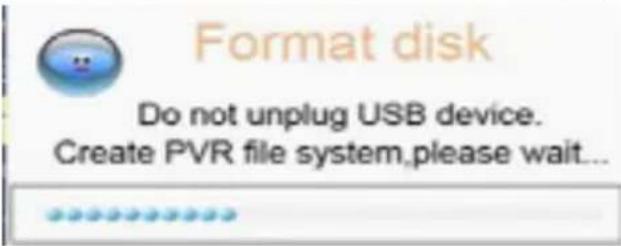

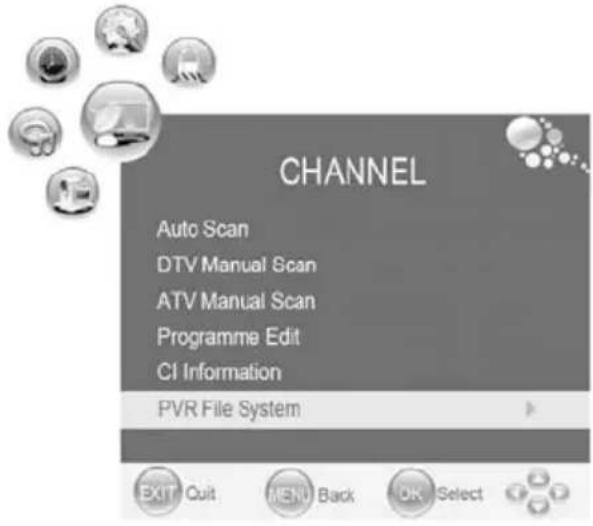

Vorbereitung des USB Speichers 28

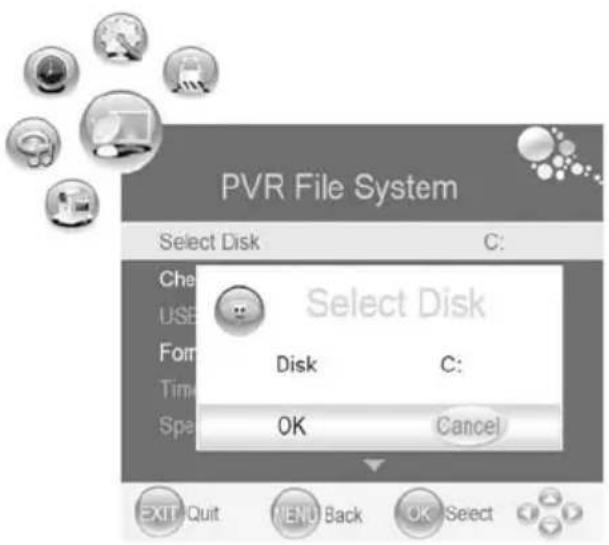

PVR Dateisystem 28
Format des Speichers 29
Time-Shift einrichten 30

Rekorder

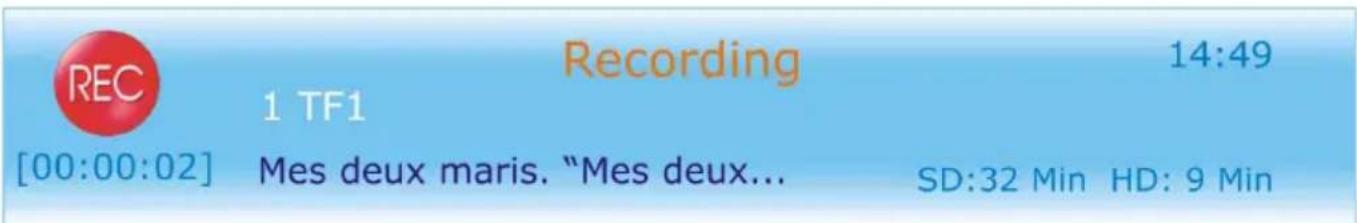

Direkte Aufnahme 30

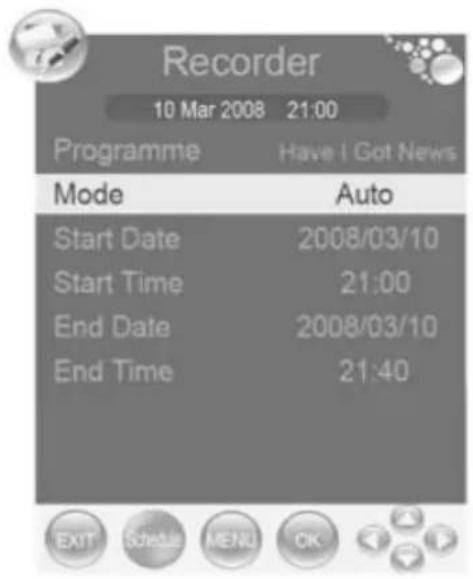

Aufnahmeprogrammierung durch EPG 30

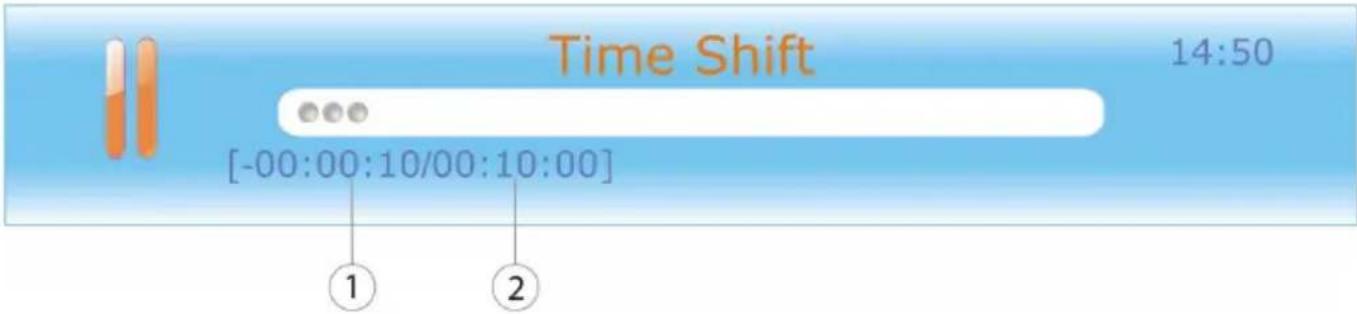

Time-Shift 31

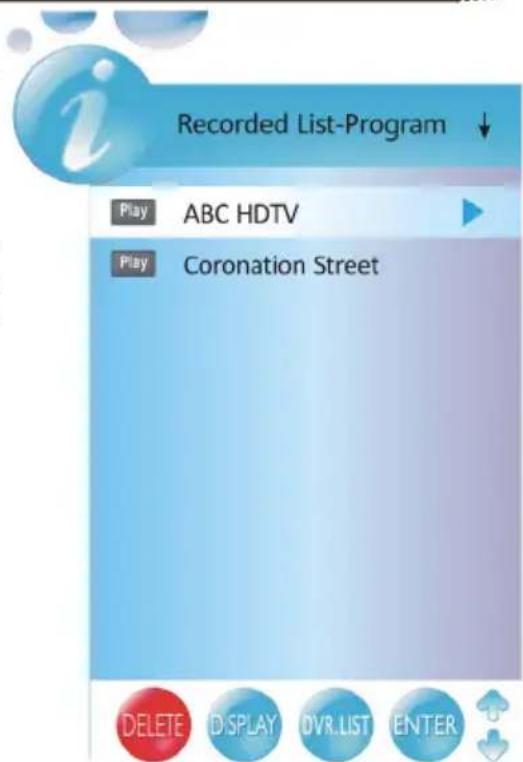

Aufnahmeliste 32

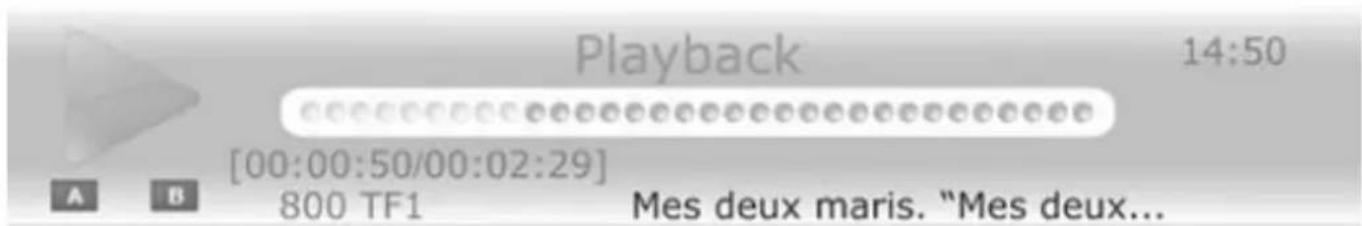

Abspielen von Aufnahmen 32

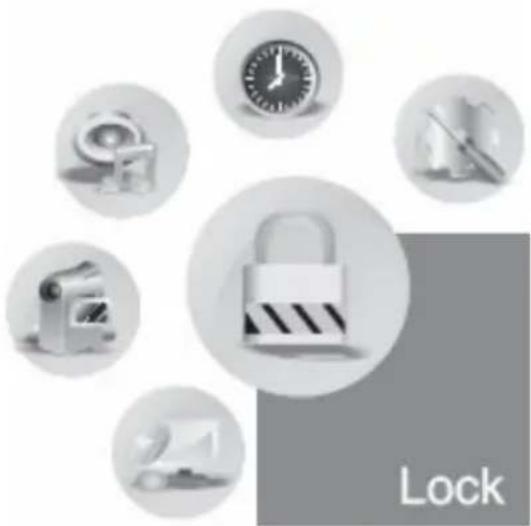

LCD Einstellungen

Allgemein 33

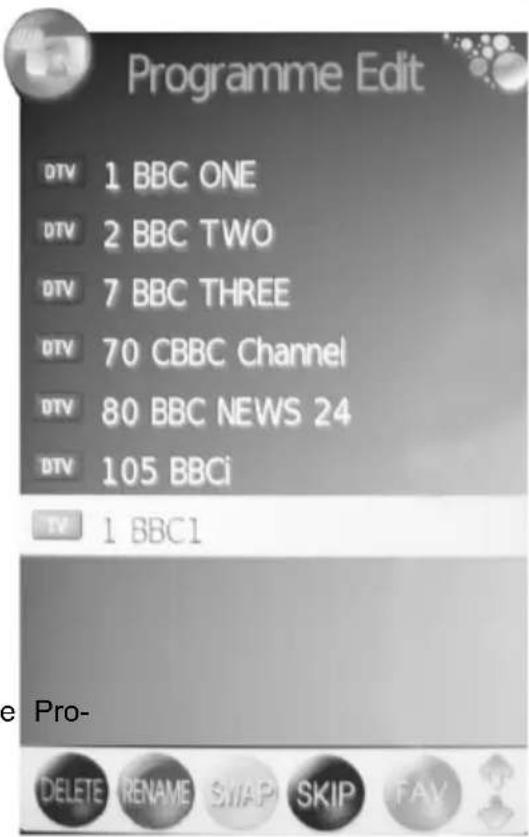

Kanaleinstellungen 34

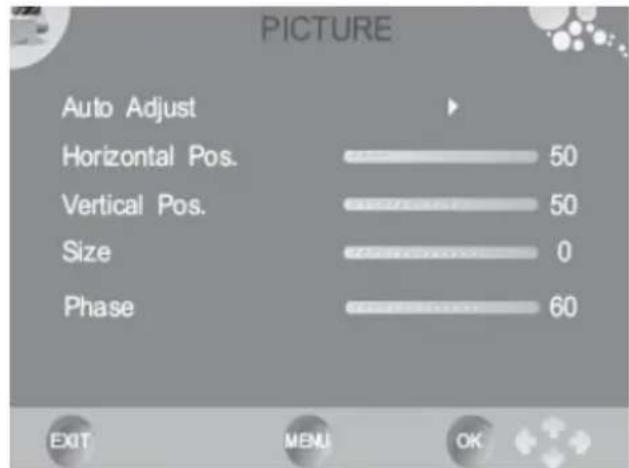

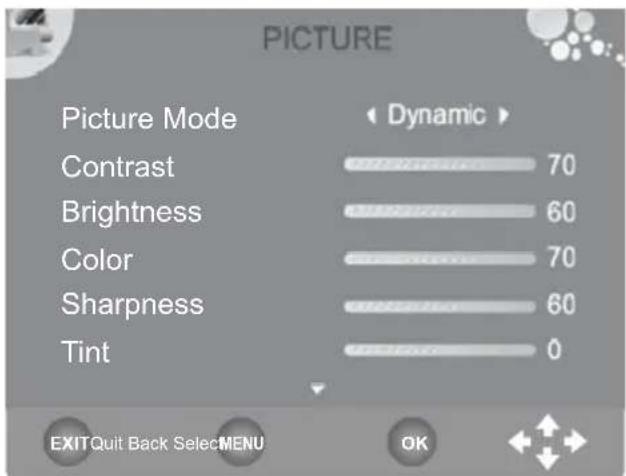

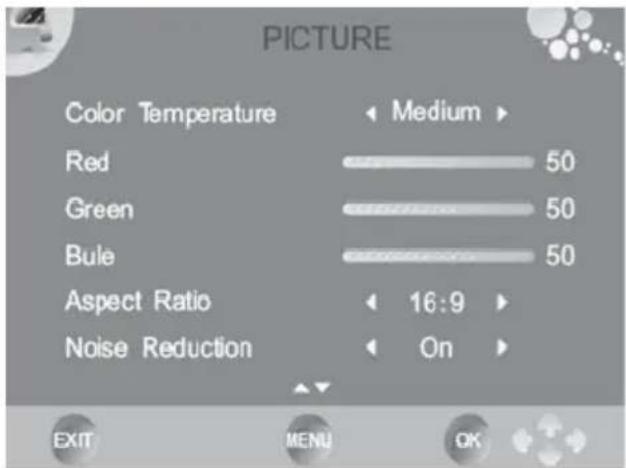

Bildeinstellungen 38

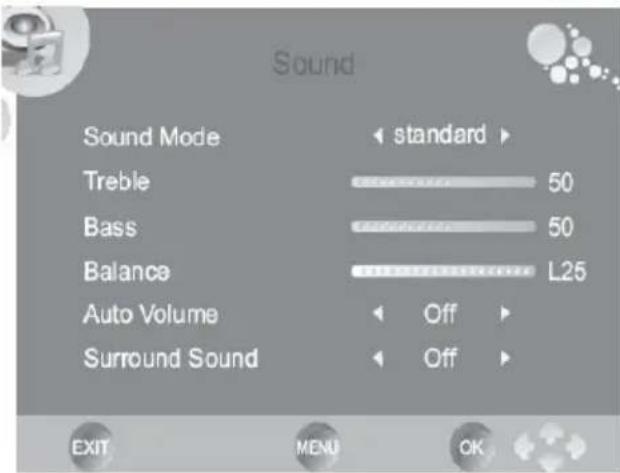

Toneinstellungen 40

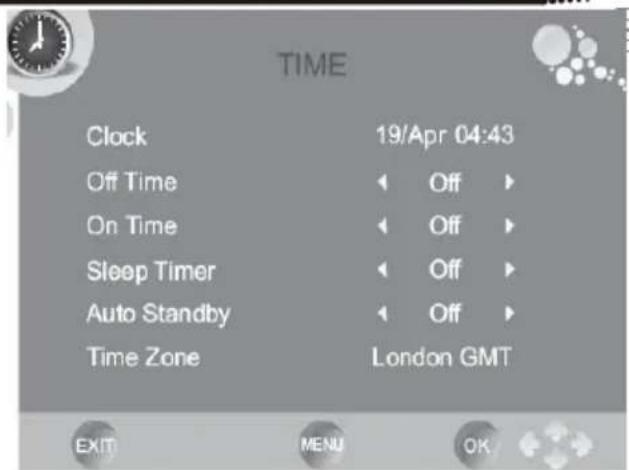

Zeiteinstellungen 41

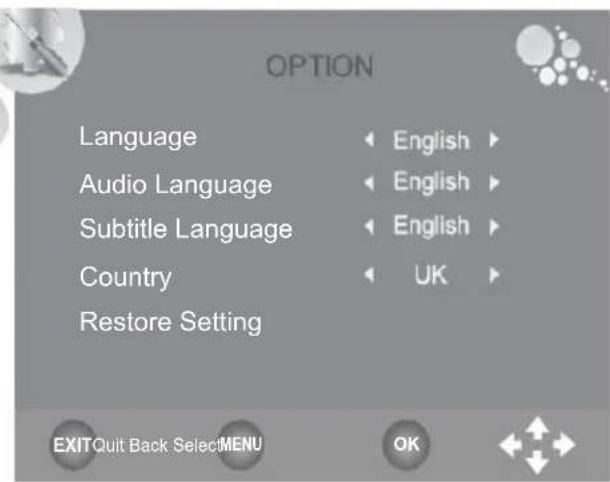

Optionen 43

Problembehandlung LCD / DVB-T / ATV 45

DVD-Player / USB / Kartenleser

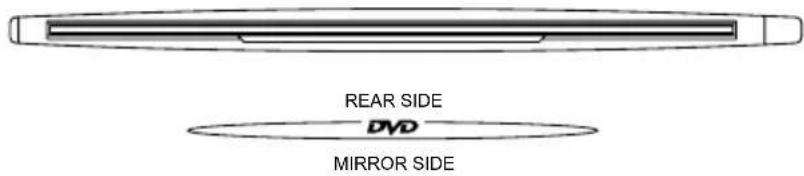

Disk einlagen 47
USB und Kartenleser 47
Öffnen/Schlieben, Abspielen/Pause, Stopp 48
Weitere Funktionen 49

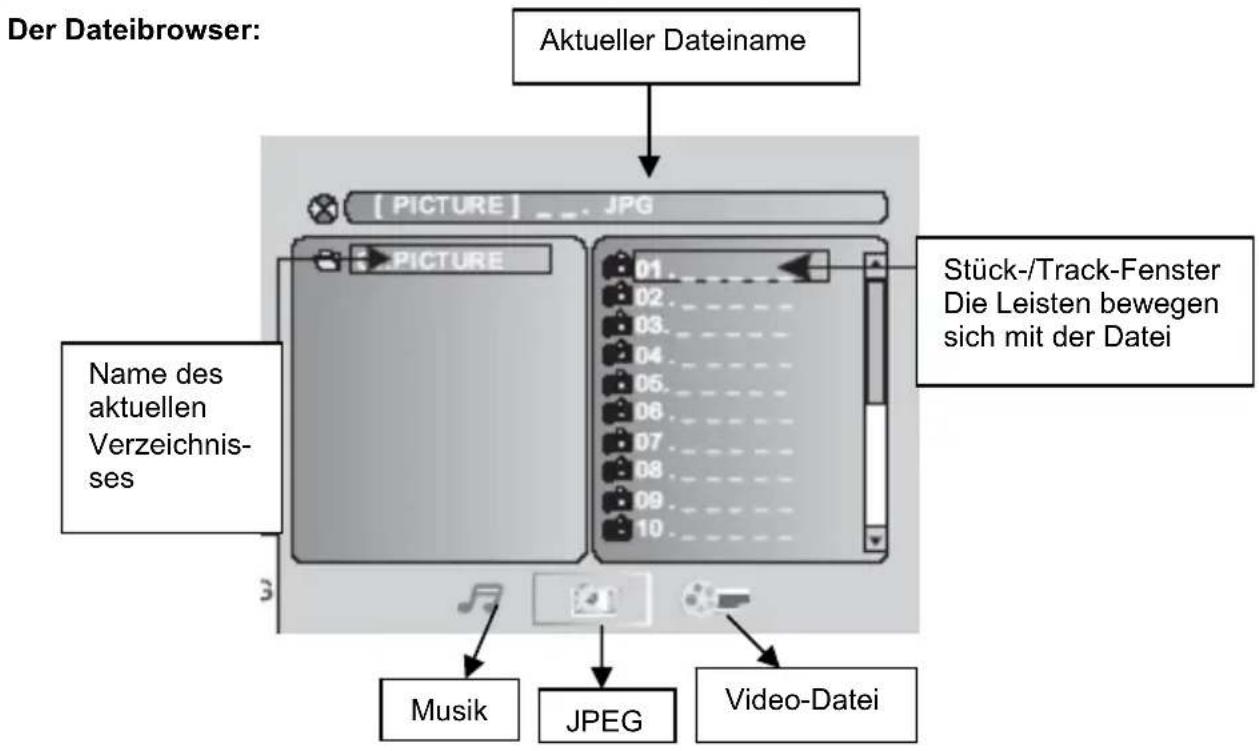

Musik-, JPEG- oder Video-Dateien 51

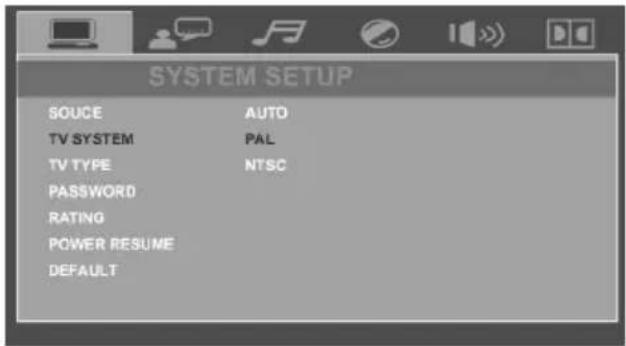

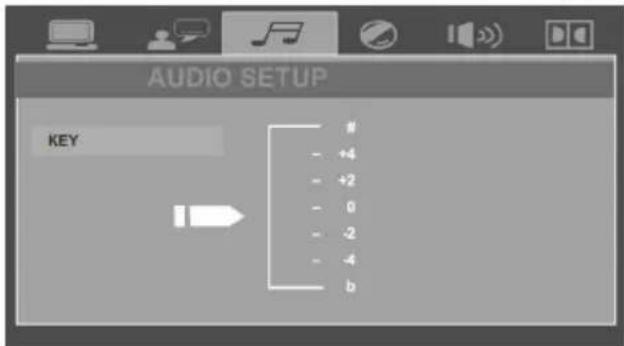

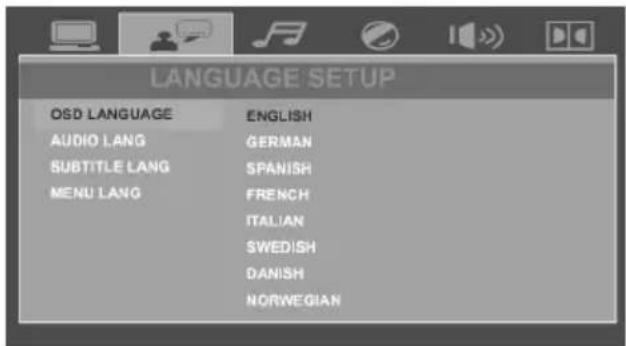

DVD Einstellungenmenu 53
Problemlösung DVD / USB / Kartenleser. 57

Spezifikationen 58

Glossar 59

Das Dreieckszeichen mit Blitzsymbol verweist auf gefährliche Spannungen im Gerätegehause, die so hoch sein konnen, dass sie eine Gefahr von Stromschlagen bilden.

Das Dreieckszeichen mit Ausrufungszeichen verweist auf wichtige Funktion- und Wartungshinweise (Reparatur) in der dem Gerät beigelegten Bedienungsanleitung.

DIESES GERÄT ERFÜLLT DIE ANFORDERUNGEN DES PARAGRAFEN 15 DER FCC-VERORDNUNG. ZUM BETRIEB DES GERÄTS MÜSSEN FOLGENDE BEDINGUGEN ERFÜLLT SEIN: (1) DIESES GERÄT DARF KEINE SCHÄDLICHE INTERFERENZ VERURSACHEN, UND (2) DIESES GERÄT MUSS SÄMTLICHE EMPFANGENDE INTERFERENZ AUFNEHMAN, MIT EINGESCHLOSSEN INTERFERENZ DIE MÖGLICHERWEISE FUNKTIONSSTÖRUNGEN VERURSACHEN KONNE.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen theses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in thisem Handbuch erwähnt werden, müssen eingehalten werden.

Laser

Dieses Gerät enthalt ein Lasersystem der Klasse 1.

1. Um austretende Strahlung zu vermeiden, sollte das Gerät nicht geöffnet werden.
2. Die Laserstrahlung kann Augenschäden hervorrufen.
3. Sollen Reparaturarbeiten notwendig sein, kontaktieren Sie einen Fachmann oder wenden Sie sich an ihren Handler.
4. Das Gerät ist nur von Servicemitarbeitern zu öffnen.
5. Sollte das Gerät in anderer Weise als der hier beschriebenen genutzt werden, konnte dies zum Austritt von gefährlicher Laserstrahlungen führen.

Verwendung

1. Empfangen von TV Fernsehprogrammen mit analog oder digital (DVB-T) TV Tuner.
2. Aufnahme von DVB-T Sendungen auf USB-Speicher.
3. Wiedergabe von Medieninhalten von USB-Speicher.
4. Verwenden Sie den integrierten DVD-Player nur zu dem Abspielen von Video-DVD, Video-CD und Audio-CD. USB und Kartenleser (unterhalb des DVD-Players) sind Teil des integrierten DVD-Players.
5. Sie können externe Geräte an den vorgegeben Anschlüssen (HDMI, VGA, YUV mit progreissive Scan, SCART und CVBS) anschließen.
6. Jeone andere Verwendung ist nicht gestattet.

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden. Sollten Sie die Stromstarke nicht kennen, Fragen Sieitte einen Elektriker.
3. Um eine Überlastung zu vermeiden, betreiben Sie nicht zu weitere weitere Geräte an der gleichen Steckdose.
4. Verlegen Sie Stromkabel unbedingt immer so, dass niemand darüber stolpern kann.
5. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sieitte keine Gegenstände auf das Kabel, da dadurch die Schutzfungtion verloren gehnekte. Vermeiden Sie groBe Belastun-gen des Kabels, insbesondere an Buchsen und Steckern.
6. Wenn Sie den Stecker aus der Steckdose Herausziehen sollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel konnte ansonsten freißen.
7. Wenn Sie das Gerät für längerere Zeit nicht mehr nutzen,ziehen Sie unbedingt das Stromkabel ab.
8. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetaucht werden, vergewissem Sie sich, dass das Gerät wieder sicher Funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollenn Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät länger Zeit nicht genutzt wird.
9. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längerere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlagen.
10. Eine Außenantenne sollt nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tõdlich enden kann.
11. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
12. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
13. Entfernen Sie nie die Abdeckung - es befinden sich keine Teile im Inneren, die vom Benutzer selbst repariert werden können.
14. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
15. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerätarf nur mit einem feuchten Tuch gereinigt werden.

Antenne

Der analoge oder der digitale TV Tuner wird an der Antenne angeschlossen.

1. Wenn Sie die Antenne anschließen oder entfernen möchten,itte schalten Sie das Gerat vorher aus undziehen Sie die Stecker aus der Steckdose.Andernfalls konnte es zu Ruckkoppelungen und Schädigungen der angeschlossen Gerätekommen.
2. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich, dass diese oder das Kabel geerdet sind.
3. Wenn Sie das Gerät für längerere Zeit nicht mehr nutzen,ziehen Sie unbedingt das Antennen-kabel ab.

Betrieb und Aufstellung

1. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollenn nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
2. Dieses Gerat darf nicht in der Nare von Feuchtigkeit und Wasser positioniert werden.
3. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige Stopps, unebene Flächen konnten darauf sorgen, dass der Wagen evtl. umkippt.
4. Das Gerät muss mindestens 5 cm (2 Zoll) von der Wand entfernt aufgestellt werden.
5. Das Gerät muss mindestens 10 cm zur Seite und mindestens 20 cm zur Decke/Regalbogen entfernt aufgestellt werden.

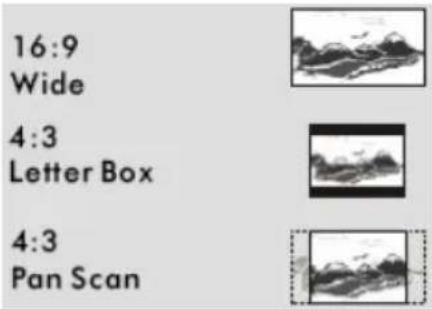

6. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies konnte bei langere Benutzung zu Schäden am Bildschirm führen.
7. Klopfen Sie niemals auf das Gerät und rutteln Sie nie daran.
8. Wahrend der Wiedergabe in dem integrierten DVD-Player dreht sich die Disk sehr schnell.itte offen und bewegen Sie das Gerat nicht, sonst konnte die CD beschadigt werden.
9. Der Player kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.
10. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies konnte zu Schäden an den Laufsprechern führen, wenn eine laute Passage kommt.
11. Legen Sie ausschließlich CDs oder DVDs in das Laufwerk.
12. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.
13. Die Öffnungen des Gehäuses dienen der Luftung, damit das Gerät nicht überhützt. Diese müssen immer frei gehalten werden.
14. Das Gerät sollt nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
15. Vermeiden Sie Hitzestau am Gerät.
16. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüsten.
17. Stellen Sie keine Gefäufe mit Flüssigkeiten auf das Gerät.
18. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeintrachtigt die Funktion und konne zu Schädigungen führen.
19. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissem Sie sich, dass diese oder das Kabel geerdet sind.
20. Schlieben Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.

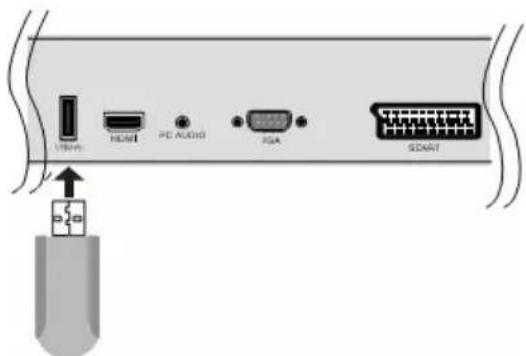

USB Anschluss

Schlieben Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.

Servicefall

1. Führn Sie Reparaturen niemals selbst durch,itte überlassen Sie dies immer qualifiziertem Personal.

2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Flüssigkeiten in Berührung gekommen oder in das Gerät eingedrungen ist.
d. Wenn eine Substanz oder ein Gegenstand versehentlich in die Belüftungsschitze eindringt;
d. Wenn das Gerät zuscht richtiger Anwendung nicht Funktioniert. Ändern Sie nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige Instandsetzung eines Technikers nach sich.
e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

1. Verwenden Sie originale Ersatzteile oder Teile, die die selbst Eigenschaften besitzen. Falsche Ersatzteile konnen zu Kurzschlüssen oder Feuer und anderen Pannen führen.
2. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführten, um die richtige Funktionseise sicherzustellen.
   5.itte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.
3. Starke Nikotinfreisetzung durch Rauchen schädigt die Elektronik des Gerätes. Dies ist eine unsachgemäße Nutzung des Gerätes und im Servicefall entfällt der Garantieanspruch.

Dies ist jeder keine Garantie dafür, dass diese Störungen nie auftreten konnen. Sollten diese Störungen bei Ohnen auftreten, probieren Sieitte folgenden:

• Positionieren oder richten Sie die Empfangs-Anteenne anders aus.
• Vergroßern Sie den Abstand zwischen dem DVD-Player und dem gestörten Gerät.
• Stecken Sie den Netzstecker des DVD Players in eine andere Steckdose als das gestorte Gerät.
• Setzen Sie sich mit dem Handler oder einem Radio/Fernsehtechniker in Verbindung.

Pixelfehler

Die in den Spezifikationen definierten Pixelfehler (Helle, Dunkle Pixel, Liniendefekte und Helligkeitsunterschiede) beschreiben die maximal erlaubten Defekte in Art und Anzahl, welche von der Garantie ausgeschlossen sind.

Macrovision

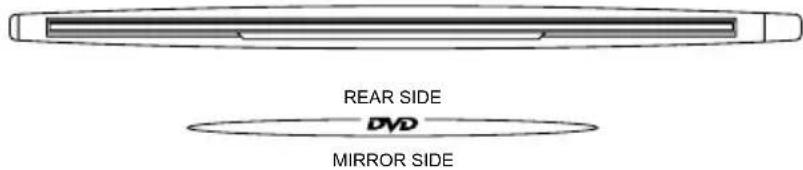

Disk-Kompatibilität des integrierten DVD-Players

1. Abhängig von den Bedingungen bei dem Brennen, der DVD-Player unterszt eine Reihe von selbst erstalten Medien. Zum Beispiel CD-R, CD-RW, DVD-R, DVD+R, DVD-RW, DVD+RW, DVD+R DL, DVD-R DL, DVD-ROM, CD-ROM und CD-DA.
2. Manche oben genommen Medien werden hier nicht erkannt.itte nutzen Sie deshalb immer nur Markenrohlinge, wie z. B. Ricoh, Verbatim, TDK oder Maxell.
3. Kleben Sie keine Aufkleber oder Labels auf die Disk, weder auf die beschreibbare noch auf die andere Seite.
4. Benutzen Sie immer nur runde Disk und keine anders geformten Scheiben.

Kompatibilität des integrierten USB Anschluss

1. Schlieben Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.
2. USB-Speicher können bis zu 8 GB Unterstützung werden. Leider gibt es eine Vielzahl von entsprechenden USB-Speicher und nicht alle können Unterstützung werden.
3. Für Aufnahmen von DVB-T werden die USB-Speicher speziell vorbereitet.
4. Speicherkarten können bis zu 2 GB Unterstützung werden. Leider gibt es eine Vielzahl von unterschiedlichen Speicherkarten und nicht alle konnen unterstützen werden.
   5.itte beachten Sie das bei jeglichen Speichermedium nur FAT 32 understutz wird.Falls ein Medium mit NTFS formatiert jest, dann wird diese nicht erkannt.

Kompatibilität des integrierten Kartenlesers

1. Verwenden Sie ausschließlich SD, MMC und MS Speicherkarten.
2. Speicherkarten können bis zu 2 GB Unterstützung werden. Leider gibt es eine Vielzahl von einzelnschiedlichen USB-Sticks oder Karten und nicht alle können Unterstützung werden.
3. Verwenden Sie keine SDHC Speicherkarten.
   4.itte beachten Si das bei jeglichen Speichermedium nur FAT 32 understutz wird.Falls ein Medium mit NTSE formatiert ist, dann wird diese nicht erkannt

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden konnen. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine

alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffeilen bedeutet, dass sie recyclungfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohrstoffgewinnung zahllt.

Packungsinhalt

Folgende Bestandteile sollen in der Verpackung befinden:

Xoro HTC 2228D LCD-TV Fernsehgerat
Fernbedienung mit Batterien
Anleitung
- Garantiekarte

Falls eines dieser Teile fehlen sollte, wenden Sie sich schnellstmöglich an ihren Handler. Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät an den Handler zusückgeschickt werden muss.

Merkmale

Qualitativ hochwertiger Bildschirm
- Auflösung 1366 x 768 Pixel im 16:9 Seitenverhältnis
Vielfaltige Anschlussmöglichkeiten wie VGA, Antenne (RF), Komponenteneingang mit progressive Scan, CVBS, SCART und HDMI
- Untersutzt bei HDMI Videeingssignale bis zu 1080p
- Stereo-Audio-Eingänge
- Integrierter analoger TV Tuner mit Teletext
- Integrierter digitaler TV Tuner (DVB-T) mit Teletext und EPG
- PVR Ready - Nimmt DVB-T Sendungen auf USB Speicher auf
- Time-Shift Funktion - Ermöglicht zeitversetztes Fernsehen
- Integrierter DVD-Player
Integrierer USB Anschluss und Kartenleser (Teil des DVD-Players)
- Automatische und manuelle Kanalsuche
- Automatische Abschaltung als Stromsparfungtion, wenn kein Signal-eingang vorliegt
Farbe: Schwarz mit Klavierlackveredelung

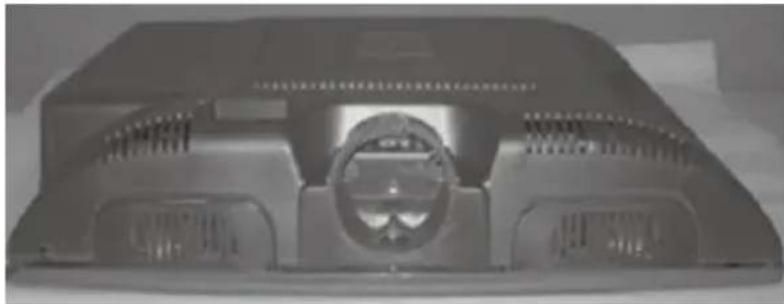

Die TV Geräte werden ohne montierten Standfuß gefelfert. Die Montage kann in vier Schritten einfach durchgeführt werden.

1. Packen Sie das TV Gerät vorsichtig aus. Der Standfußalter ist schon vormontiert. An der Unterseite enthalt der Halter zwei Steckverbindungen. Diese)duren während des Auspackens nicht beschädigt werden.
2. Legen Sie den LCD Fernseher auf eine feste Unterlage wie zum Beispiel einen Tisch. Nutzen Sie für den Fernseher eine Unterlage wie Handtuch, Decke oder Folie. Die Vorderseite ist mit einem Klavierlack versehen.

1. Positionieren Sie den Standfuß am Fernseher mit einem kleinen Winkel und verbinden Sie vorsichtig den Standfuß mit dem Halter (siehe folgende Abbildung). Drehen Sie vorsichtig den Standfuß gegen den Uhrzeigersinn.

1. Montieren Sie vorsichtig die Schraube am Standfuß mit einem Schraubendreher.

Hinweis: Überprüfen Sie nach der Montage vorsichtig den Halt des Standfußes.

Schnellstart

1. Montieren Sie den Standfuß gemäß der Beschreibung auf der vorherigen Seite.
2. Schlieben Sie die Antenne bzw. Eingangsquelle am entsprechenden Eingang (z.B. HDMI, SCART ect.) auf der Rückseite des Gerats an.
3. Schalten Sie das Gerät ein, indem Sie bei den Bedienelementen direkt am Gerät oder auf der Fernbedienung die Taste POWER drücken. Die LED fängt daraufhin an, grün zu leuchten.
4. Drücken Sie die SOURCE Taste am Gerät bzw. auf der Fernbedienung und ein Auswahlmenü der Quellen wird eingebrendet. Zur Auswahr stehen: TV, SCART, YUV, CVBS, VGA, HDMI, DVB-T und DVD. Navigieren Sie mit den Pfeiltasten OBEN oder UNTEN zu der gewündsten Option und bestätigten Sie mit der OK Taste. Sie können sowohl mit den Bedienelementen auf der Vorderseite des Geräts als auch mit der Fernbedienung die Lautstärke anpassen oder einen Kanal auswahlen.

A. DVB-T Modus:

Schalten Sie das Gerät an und drücken sie die SOURCE-Taste. Drücken Sie mehrmals die Pfeiltaste OBEN/UNTEN, bis rechts oben „DVB" angezeigt wird und bestätigten Sie die Auswahl mit der OK Taste. Nun befindet sich der HTC 2228D im DVB-T Modus. Bei der ersten Inbetriebnahme werden Sie zu dem Programmsuchlauf weitergeleitet. Der Suchlauf wird auf Seite 21 beschreiben.

B.DVD-Player:

Schalten Sie das Gerät an und drücken sie die SOURCE-Taste. Drücken Sie mehrmals die Pfeiltaste OBEN/UNTEN, bis rechts oben „DVD" angezeigt wird und bestätigten Sie die Auswahl mit der OK Taste. Nun befindet sich der HTC 2228D im DVD Modus.

C. Analoger TV Tuner (z.B. Kabelnetz):

Schalten Sie das Gerät an und drücken sie die SOURCE-Taste. Drücken Sie mehrmals die Pfeiltaste OBEN/UNTEN, bis rechts oben „ATV" angezeigt wird und bestätigten Sie die Auswahl mit der OK Taste. Nun befindet sich der HTC 2228D im TV Modus. Bei der ersten Inbetriebnahme werden Sie zu dem Programmsuchlauf weitergeleitet. Der Suchlauf wird auf Seite 21 beschrieben.

1. Um das Gerät für kurze Zeit auszuschalten, drücken Sie die Taste POWER. Daraufhin wechseltes in den Bereitschaftsmodus (Stand-By), und die LED leuchtet rot. Falls Sie das Gerät über einen längeren Zeitraum nicht nutzen, schalten Sie es komplett aus, indem Sie das Stromkabel abziehen.

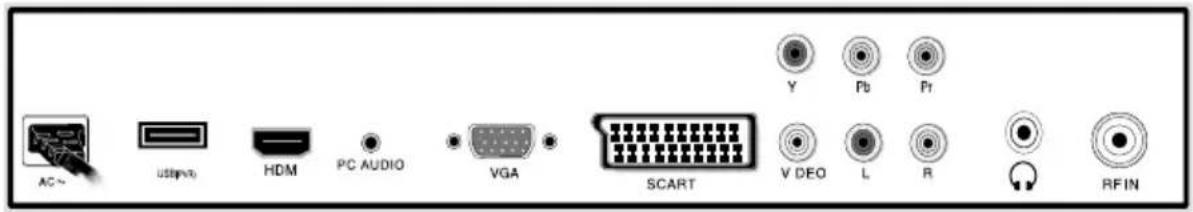

LinkeSeite

Bezeichnung	Funktionsbeschreibung
AC ~ AC Stromeingang
HDMI HDMI Audio	o/Video Eingang
USB USB Anschuss für PVR Ready Funktion
VGA	VGA-Signal vom Computer
PC-AUDIO Audio	Eingang für VGA
SCART EuroAV (SCART) Eingang
VIDEO CVBS (FBAS) Video-Eingang
Y Pb Pr Video-Komponententeingang
L R Audio-Signal	eingang für AV z.B. Y Pb Pr oder Video
Phone	Audio-Ausgang für Kopfhörer
RF in Anschließlich einer Antenne oder eines Empfangskabels

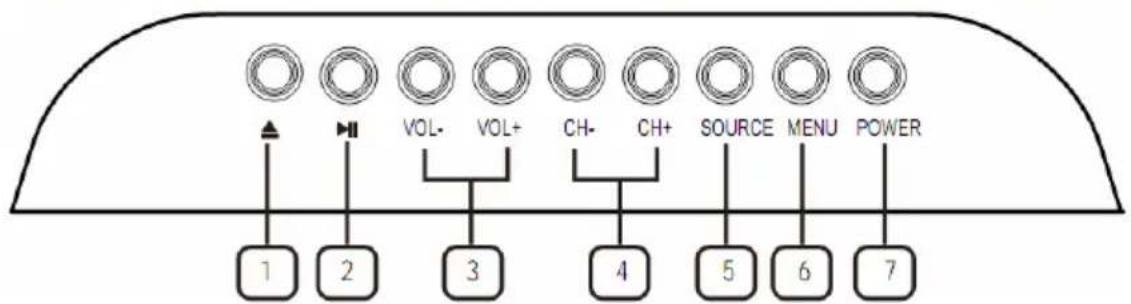

Tastender Oberseite

Nr.	Taste	Funktion
1	▲ EJECT CD /	DVD Auswurf bzw. Einzug
2	Play	Abspielen Taste
3	VOL+ / VOL- Lautstärke ändern
4	CH+ / CH- TV	Kanal ändern
5	SOURCE	Quelle wahren
6	Menu	LCD Einstellungen
7	Power	An / Aus (Stand-By) Modus

Rechte Seite

Auf der rechten unteren Seite befinden sich der Slot-In DVD-Player, der mit dem DVD-Player verbundene USB-Anschluß und Kartenleser (SD/MMC/MS).

Hinweis:

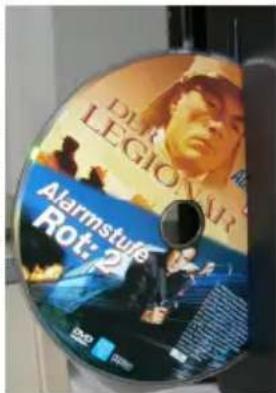

Der DVD-Player hat ein Slot-In Laufwerk. Führn Sie die Disk richtig ein. Die bedruckte Seite zeigt immer nach hinten und die verspiegelte nach vorne.itte beachten Sie auch den Hinweis am Laufwerksschacht.

Vorseite

LED

Die LED signalisiert den Status des Gerätes. ROT = Stand-By Modus und GRUN Eingeschaltet.

IR

Infrarotempfänger

Lautsprecher

Die Laufsprecher befinden sich auf rechten und linken Seite des Gerätes

LCD Panel

LCD Bildschirm

DVD/CD

DVD-oder CD-Disk

Einlagen der Batterien in die Fernbedienung

Um die Fernbedienung verwenden zu konnen, legen Sie die Batterien in das Batteriefach.

1. Öffnen Sie das Batteriefach
2. Legen Sie die mitgelieferten Batterien ein und achten Sie auf die richtige Ausrichtung der Polung.
3. Schlieben Sie das Batteriefach.

Hinweise zu den Batterien

Falsche Behandlung der Batterien kann dazu führen, dass Batteriesäure austritt. Dies führt zu schädlicher Korrosion und möglicherweise zu einem dauerhaften Defekt an der Fernbedienung.

Beachten Sie dazu folgende Regel:

• Achten Sie immer auf eine korrekte Polung der Batterien. Legen Sie diese nur so ein, wie im Batteriefach anhand der Symbole + und - dargestellt
• Verwenden Sie nie zwei verschiedene Batterietypen und mischen Sie nie alte und neue Batterien. Benutzen Sie ausschließlich AAA 1,5 V Batterien.
• Sollten Sie die Fernbedienung längerere Zeit nicht benutzen, behmen Sieitte die Batterien aus dem Batteriefach. So beugen Sie möglichen Korrosionsschäden vor.
• Arbeitet die Fernbedienung nicht korrekt oder nimmt ihre Reichweite ab, tauschen Sie die Batterien gegen neue aus.
• Sollten Batterien auslaufen, wischen Sie das Batteriefach aus und legen neue ein.
• Verbrauchte Batterien gehoren nicht in den Hausmull. Geben Sie verbrauchte Batterien bei autorisierten Sammelstellen (im Handel oder an Servicestationen) ab.

Reichweite der Fernbedienung

Zeigen Sie mit der Fernbedienung auf den Infrarotsensor des Fernsehers und drücken Sie die gewünschte Taste. Der maximale Abstand soll nicht mehr als 5 Meter und der maximale Winkel nicht mehr als etwa 30^ Grad in beiden Richtungen betragen.

Hinweise zur Fernbedienung

• Richten Sie die Fernbedienung auf den Infrarotempfänger des Gerätes.
• Vermeiden Sie eine Beschädigung der Fernbedienung durch Herunterfallen oder heftige Stöbe.
• Legen Sie die Fernbedienung niemals an einen sehr offen oder feuchten Platz.
  Schutten Sie keine Flüssigkeiten über die Fernbedienung. Offnen Sie nie das Gehäuse der Fernbedienung
• Achten Sie darauf, dass der Infrarotempfänger sich nicht im Einstrahlbereich direkten Sonnenlichts oder einer starken Lampe befindet. Das Gerät könnte möglicherweise sonst nicht mehr auf die Signale ihrer Fernbedienung reagieren.

Tasten der Fernbedienung:

ATV: Analoger TV Tuner

DTV: Digitaler TV Tuner

DVD: DVD Player

Rek: Reorder (PVR Funktion)

1. An/Aus Schalter (STANDBY)

2. Stummschaltung (MUTE)

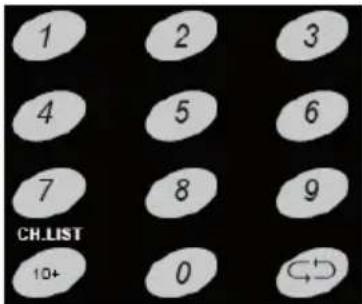

3. Numerische Tasten (0 ... 9)

4. 10+ Taste und Senderliste

(CH.LIST)

1. ATV + DTV: Letzter TV Sender

2. ATV: NICAM/A2; DTV: Audio-Taste

3. Abschalttimer Taste (SLEEP)

4. Lautstärkeändern (VOL-/+

5. ATV + DTV: Kanalwechsel (CH-/ CH+)

6. DTV: Informationsanzeige (INFO)

7. Navigationskreuz (Oben, Unten, Links, Rechts) und Bestätigen taste (OK)

8. DTV: EPG Taste

9. Quelle auswahlen Taste (SOURCE)

10. Seitenverhältnisändern (ASPECT)

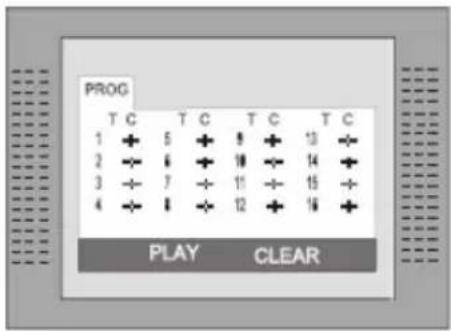

11. DVD: Programmwiedergabe (PRD)

12. Beenden Taste (EXIT)

13. TV Einstellungstaste (MENU)

14. DVD: Offnen Taste; Rek: Pause Taste

15. DVD: Wiedergabe und Pause (>||) ; Rek: Wiedergabe (>)

16. DVD: Vorheriges (I<<) Stuck, Datei oder Kapitel

17. DVD: Nächstes (>>|) Stück, Datei oder Kapitel

18. DTV: Aufnahme Taste (REC); DVD: schrittweise Wiedergabe (STEP)

19. ATV + DTV: Halt Unterheiten im Teletext an; DVD: Stopp Taste

20. ATV + DTV: Unterseite bei Teletext; DVD: Schneller Rücklauf (<)

Weitere Beschreibungen auf der{nachsten Spalte!

Tasten der Fernbedienung:

ATV: Analoger TV Tuner

DVB-T: Digitaler TV Tuner

DVD: DVD Player

Rek: Rekorder (PVR Funktion)

1. ATV + DTV: Ändert die große bei Teletext (SIZE); DVD: Schneller Vorlauf (>>)

2. ATV + DTV: Videotext; DVD: Einstellungstaste (SETUP)

3. ATV + DTV: Favoriten Taste (FAV); DVD: Menu Taste (D.MENU)

4. DVD: Suche Taste (GOTO)

5. DVD: Vergroßern Taste (ZOOM)

6. ATV + DTV: Versteckte Teletextseiten (REVEAL); DVD: Wiederholungsfunktion (REPEAT)

7. ATV + DTV: Verstecken von Teletextseiten (CANCEL); DVD: A-B Segmentwiederholung

8. ATV + DTV: Teletextindexseite (INDEX); Rek: Aufnahmeliste; DVD: Audio Taste

9. DTV: Untertitel Taste (SUB-T); DVD: Untertitel Taste (SUBTITLE)

10. ATV + DTV: Teletext Farbstaten; DVD: ROT = Informationstaste (DISP), GRUN = Kamerawinkel Taste (ANGLE); GELB = Langsames Abspielen (SLOW), BLAU = Video-DVD Titel Taste (TITLE)

Stromverbindung

Verbinden Sie das Stromkabel mit dem Stromstecker mit der Steckdose.

An der Vorderseite leuchtet dann eine rote LED. Der Fernseher befindet sich nun im Stand-By Modus. Drücken Sie entweder die POWER Taste auf der Fernbedienung oder auf der Oberseite des Gerätes. Die rote LED wechselt zu einer grünen LED Anzeige.

Antenne

Der HTC Fernseher verfügt über einen analogen und einen digitalen TV Tuner.

Für den analogen TV Empfang schlieben Sie das Antennenkabel entweder mit der VHF/UHF Dachantenne oder mit dem analogen Kabelanschluss an.

Für den digitalen terrestrischen (DVB-T) TV Empfang schlieben Sie den Fernseher entweder an die Dachantenne (für den besten DVB-T Empfang) oder an eine DVB-T Zimmerantenne an.

Drücken Sie mit der SOURCE Taste und wahren Sie im Auswahlmenü „ATV" für analogen TV Empfang oder zu „ DTV^ bei digitalen terrestrischen TV Empfang.

Hinweis:

Den besten Empfang für DVB-T erhalten Sie mit einer Dachantenne. Falls Sie nur eine Zimmerantenne benutzen können, achten Sie hier auf die Ausrichtung der Antenne und nutzen Sie ggf. eine aktive Zimmerantenne.

SCART Eingang

Audio- und Videosignale können Sie z.B. von einem Videorekorder oder einer Setopbox via der SCART Schnittstelle übertragen. Verbinden Sie ein entsprechendes Endgerät mit einem SCART Kabel an dem SCART Eingang des HTC Fernseher an.

Drücken Sie mit der SOURCE Taste und wahren Sie im Auswahlmenü „SCART".

HDMI

Wenn Sie ein Endgerät mit HDMI, wie z.B. eine PS3 Spielekonsole an dem HTC 2228D nutzen möchten, verbinden Sie den Fernseher mit einem HDMI Kabel an dem HDMI Eingang und dem HDMI Ausgang des entsprechenden Endgerätes.

Drücken Sie mit der SOURCE Taste und wahren Sie im Auswahl-menü „HDMI".

Sie können auch über HDMI den Fernseher als Monitor verwenden. Schließen Sie ein HDMI Kabel an die Graphikkarte es Computers (PC) und das andere Ende mit dem HDMI Eingang des Fernsehers.

Wahlen Sie am Computer die optimale Auflösung von 1366 x 768 Pixel aus.

Koponenten Videoeingang und Stereo Audioeingang

Sie konnen ein weiteres Endgerät (welches einen YUV Videogang besitz) über den Komponenteneingang verbinden. Verbinden Sie das entsprechende Endgerät mit dem dreipoligen Videokabel mit dem „Y Pb Pr“ Eingang des Fernsehers. Achten Sie auf die Farbbelegung zwischen dem Endgerät und dem HTC 2228D, so dass z.B. der Grüne Kabelstrang jeweils mit dem Stecker „Y“, der Blaue Kabelstrang mit dem Stecker „Pb“ und der Rote Kabelstrang mit dem Stecker „Pr“ beidseitig verbunden wird.

Um auch den Ton zu übertragen, müssen Sie eine Tonverbindung etablieren. Verbinden Sie dazu den weiß und rot markierten Kabelstrang mit dem entsprechenden Audio-Ausgang „L" und „R" mit dem Endgerät und den Cinch-Stecker „L" und „R" mit dem „AUDIO IN" Eingang des Fernsehers.

Drücken Sie mit der SOURCE Taste und wahren Sie im Auswahlmenü „YPbPr".

CVBS Videoeingang und Audioeingang

Sie konnen ein weiteres Endgerät (welches einen CVBS Videoausgang besitzt) über den Video Eingang verbinden. Verbinden Sie das entsprechende Endgerät mit dem Videokabel (Gelbe Cinch-Stecker) mit dem „VIDEO“ Eingang des Fernsehers.

Verbinden Sie dazu den weiß und rot markierten Kabelstrang mit dem entsprechenden Audio-Ausgang „L“ und „R“ mit dem

Endgerät und den Cinch-Stecker L und R with dem AUDIO IN' Eingang des Fernsehers.

Drucken Sie die SOURCE Taste und wahlen Sie im Auswahlmenu „Video".

USB Anschluss

Der USB Anschluss hat unterscheidliche Funktionen:

1. Nach dem Anschluss eines USB Massenspeichers kann auf thisem DVB-T Sendungen aufgenommen werden.
2. Zum Abspielen aufgenommener DVB-T Sendungen.
3. Zu dem Einsatzen neuer Firmwareversionen.

Hinweis:

Schlieben Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.

VGA

Sie können den HTC 2228D auch als PC Monitor betreiben. Verbinden Sie ihren Computer (PC) per VGA Kabel mit dem VGA Eingang des Fernsehers.

Drücken Sie die SOURCE Taste und wahlen Sie im Auswahlmenü „VGA".

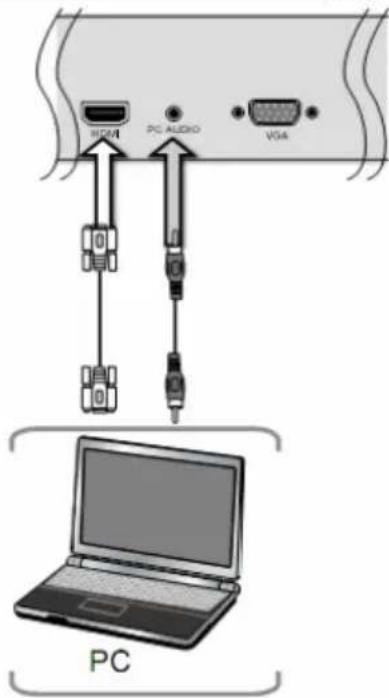

Hinweise:

1.itte wechseln Sie die Auflösung des Computers zu einer der folgenden Auflösungen, bevor Sie die Verbindung herstellen: 640× 480 800× 600 oder 1024× 768
2. Verbinden Sie die beiden Geräte und aktivieren Sie nun den PC-VGA Eingang des Fernsehers.
3. Sie können nun die optimale Auflösung via HDMI des Fernsehers an Ihr dem Computer einstellen. Diese ist 1366 x 768 Pixel (60Hz)

DVD-Player, USB und Kartenleser

Der Slot-In DVD-Player, der USB Anschluss und der Kartenleser befinden auf der rechten Seite des Gerätes. Diese USB Anschluss und der Kartenleser (SD, MMC, MS) arbeiten nur im DVD-Modus.

SD/MMC/MS

USB

Kopfhörer Ausgang

Sie haben die Möglichkeit am dem Fernseher auch einen Kopfhörer anzuschreiben. Verbinden Sie den Kopfhörer mit einen 3,5mm Klinkenstecker an dem Kopfhörerausgang.

Erstinstallation

Wenn Sie den HTC 2228D zum ersten Mal benutzen, dann startet der Installationsfuhrer. Mit dieser Hilfe können Sie alle Programme - analog und digital -uchen. Der Suchlauf beinhaltet sowohl die analogen Frenzen wie auch die Frenzen des digitalen Free-to-Air DVB-T Programms.

1. Wahlen Sie die Sprache des OSD (Language) aus. Die einzelnen Sprachen können Sie mit den Pfeiltasten oder weiterklichen. Wenn Sie die entsprechende Sprache gefunden haben, bestätigen Sie die Auswahl mit der OK Taste.
2. Drucken Sie die dann die Pfeiltaste und navigieren Sie zu der Option Auto Tuning. Starten Sie den automatischen Suchlauf mit der Taste.
3. Es wird ein weiteres Popup Fenster eingeblendet. Dort sollen Sie das entsprechende Land, in dem der Fernseher betrieben werden soll (z.B. Deutschland) auswahlen, damit während des Suchlausfs die richtigen Parameter verwendet werden und die TV Programme gefunden werden. Mit der Pfeiltaste konnen Sie die Länder weiterklichen.
4. Nach der Auswahr der Landes, drücken Sie die Pfeiltaste damit Sie den Suchlauf starten konnen. Das Startfeld sollte blau markiert sein. Dann starten Sie den Suchlauf mit der OK Taste.
5. Netanyahu wird ein neuen Fenster eingebrendet, wo der Fortschritt des Suchlaufes dokumentiert wird. Dort werden dann die Anzahl der gefundenen analogen, der digitalen und der Radio Programmen aufgelistet.
6. Nach Beenden des Suchlaufes werden alle gefundenen TV- und Radio-Programme gespeichert.
7. Sie können die Kanalliste mit der CH.LIST Taste aufrufen.

Hinweis:

Der komplette Suchlauf dauert einige Minuten.

Quellenauswahi

Die einzelnen Quellen des Fernsehers konnen mit Hilfe der SOURCE Taste anwahlen. Drücken Sie die SOURCE Taste auf der Fernbedienung oder die SOURCE Taste am oberen Bedienfeldes des Geräte, dann erscheint auf dem Bildschirm ein Fenster mit den unterscheidlichen Quellen. Die Optionen sind:

DTV DVB-T TV Tuner

ATV Analoger TV Tuner

SCART SCART Video/Audio-Eingang

AV CVBS (FBAS) Videoeingang

Componente Video-Komponenteneingang

Die entsprechenden Quellen konnen Sie mit den / Tasten ansteuern. Bestätigen Sie die Auswahr mit der OK Taste.

Wenn Sie das terrestrische digitale Fernsehen (DVB-T) nutzen möchten, dann müssen Sie den HTC Fernseher in den DVB-T Modus schalten. Drücken Sie dazu die SOURCE Taste, wahren Sie mit den / Tasten „ DTV “ aus und bestätigen Sie die Auswahr mit der OK Taste.

Wichtige Tasten und deren Funktionen

Kanalliste

Rufen Sie die Kanalliste durch das Drucken der CH.LIST Taste auf. Die Kanalliste wird durch Drucken der EXIT Taste beendet.

Senderwechsel

Mit den Tasten CH + / CH- konnen Sie den TV Sender wechseln.

Senderanwahl

Über die Zifferntasten 1 bis 9 konnen Sie direkt auf die TV Sender zugreifen und wechseln. Mit der 10 Taste wechseln Sie zu der zweistelligen Anzeige und Sie konnen dann z.B. 20 eingeben. Danach wird der 20te TV Sender (wie in der Senderliste gespeichert) angezeigt.

Letzter TV Sender

Durch Drücken der RECALL Taste auf der Fernbedienung gelangen Sie zu dem vorherigen (aktiven) TV Sender zurück.

Lautstärke

Mit den Tasten VOL+ / VOL-ändern Sie die Lautstärke des DVB-T Empfängers.

EPG

Mit Drücken der EPG Taste wird der elektronische Programm Führer aktiviert.itte lessen Sie dazu den Abschnitt EPG.

Favoritenliste

Wenn Sie im Vorfeld Favoriten definiert haben, dann konnen Sie durch das Drucken der FAV Taste einen direkten Zugriff zu den Favoriten erhalten.

Untertitel

Wenn Sie zu einem TV Programm Untertitel anzeigen wollen, drucken Sie die SUB-T Taste. Falls Untertitel angeboten werden, dann erscheint ein Auswahlfenster. Mit der OK Taste konnen Sie die entsprechenden Untertitel auswahlen.

Hinweis:

In Deutschland werden keine Untertitel bei DVB-T übertragen.

Wichtige Tasten und deren Funktionen

Tele-/ Videotext

Videotext aktivieren Sie über die TEXT Taste. Der Videotext wird nun geladen.

1. Mit den Zifferntasten können Sie gezielt bestimmte Seiten anwahlen.
2. In dem unteren Bereich des Tele-/Videotext Fenster werden vier farbliche Felder (Rot / Grün / Gelb / Blau) angezeigt. Diese ermögen eine Schnellnavigation zu den nachsten oder vorherigen Seiten. Drücken Sie dazu die entsprechende farbliche Taste auf der Fernbedienung.
3. Mit der Roten Taste konnen Sie zu der vorherigen Seite blättern.
4. Mit der Grünen Taste konnen Sie zu der nachsten Seite blättern.
5. Mit der Gelben Taste konnen Sie zu von dem TV Sender definierten Seiten blättern.
6. Mit der Blauen Taste konnen Sie zu von dem TV Sender definierten Seiten blättern.
7. Mit der CANCEL Taste wird das Videotext Fenster ausgeblendet. Erneutes Drücken der Tasteblendet das Fenster mit der letzt angezeigten Seite wieder ein.
8. Mit der INDEX Taste springen Sie in der Regel zu der ersten Videotextseite (Seite 100) zurück.
9. Mit der SIZE Taste konnen Sie die Videotext Seite auf doppelte Vollbildgroße verändern. Erneutes Drücken der SIZE Taste zeigt dann die untere Häfte der Seite vergroßert an. Beim dritten Drücken der Taste wird die Normalgroße wieder angezeigt.
10. Das Videotext Fenster schlieben mit der EXIT oder TEXT Taste.

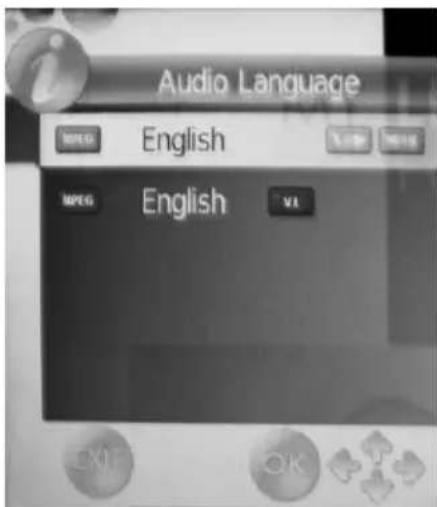

Audiosprache

Wenn Sie die Audiosprache oder ggf. zu einer digitalen Mehrkanaltonspur wechseln möchten, dann drücken Sie die NICAM Taste. Es erscheint ein Popup-Fenster, wo Sie die Sprache oder ggf. Mehrkanaltonspur auswahlen. Benutzen Sie dazu die / Tassen und bestätigen Sie die Auswahl mit OK.

Hinweis:

In Deutschland wird nur bei nur ausgewählten TV Programmen ein Mehrkanalton angeboten.

Wichtige Tasten und deren Funktionen

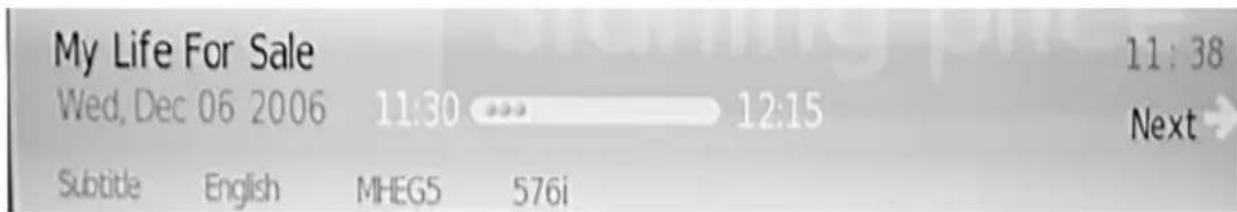

Kurzinformationsanzeige

Drücken Sie die OK Taste während des Live-Bildes, dann erscheint ein Popup-Fenster mit der TV Programmtitel, Datum, aktuelle Uhrzeit, Laufzeit der aktuellen Sendung, Auflösung der Sendung (z.B. 576i) und ob Videotext (Teletext) verfügbar ist.

Auf der rechten Seite befindet sich ein Hinweis zu der{nachsten Sendung. Wenn Sie nun die Taste drucken, dann wird der Programmtitel der{nachsten Sendung, Laufzeit etc. angezeigt.

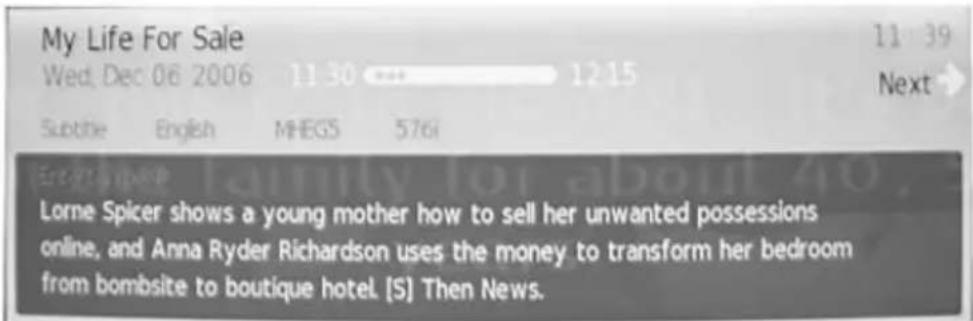

Informationsanzeige

Drücken Sie die INFO Taste während einer Sendung, dann werden detailierte Informationen eingeblendet.

Aufbau des Fensters

Das Fenster ist mit folgenden Informationen aufgebaut:

TV Programmtitel
- Datum
aktueller Uhrzeit
- Laufzeit der aktuellen Sendung
- Auflösung der Sendung (z.B. 576i)
- Videotext (Teletext) verfügbar ist,
- EPG Information zur aktuellen Sendung

Die EPG Informationen können Sie mit den Pfeiltasten / weiterblättern. Mit der Taste haben Sie die Möglichkeit, die EPG Informationen der{nachsten Sendung zu lessen.

Elektronischer Programmführer (EPG)

Der Elektronische Programmführer (EPG) wird durch die EPG Taste gestartet. Es wird ein großes Popup-Fenster eingebrendet.

Das EPG Fenster ist wie folgt aufgebaut:

Oben Programmnumber (z.B. DTV 1) und Programmname (3Sat)

Datum, Laufzeit der aktuellen Sendung und Programmtitel

Mitte EPG Listenübersicht

Unten Tasten für die Navigationshilfe

Der jeweils aktive TV Sender und TV Programm ist durch eine Markierung hervorgoben. Sie konnen innerhalb des TV Senders die EPG Informationen der einzelnen TV Programme mit den oder

Tasten ansteuern. Mit den oder Tasten wechseln Sie den TV Sender. Folgende Tasten sthen zur Verfugung:

EXIT Beenden der EPG Anzeige

INFO Detaillierte EPG Informationsanzeige

GELB Schaltet von tätigchem Modus in den wöchentlichen Modus um

RECORD Drucken Sie die REC Taste zu dem programmieren einer Aufnahme

Im wochentlichen Modus wird das Datum geb markiert. Mit den oder Tasten konnen Sie zu den nachsten Tagen navigieren.

Mit der Gelben Taste gelangen Sie zur Tagesübersicht zurück.

Hinweis:

Der HTC Fernseher understands a 7-Tage-Vorschau.

Analoger TV Tuner

Wenn Sie den analogen TV Tuner (z.B. Kabel) nutzen möchten, dann,müssen Sie den HTC Fernseher in den TV Modus schalten.Drucken Sie dazu die SOURCE Taste und wahlen Sie mit den / Tasten ^ 一 T V ^ 一 aus und bestätigten Sie die Auswahl mit der OK Taste.

Mit der Erstinstallation wurden die analogen TV Sender schon gefunden. Falls nicht, dann müssen Sie gemäß der Anleitung (Seite 21 oder Seite 31) den Suchlauf wiederholen.

Kanalliste

Rufen Sie die Kanalliste durch das Drucken der CH.LIST Taste auf. Die Kanalliste wird durch das Drucken der EXIT Taste geschlossen.

Senderwechsel

Mit den Tasten CH + / CH-) konnen Sie den TV Sender wechseln.

Senderanwahl

Über die Zifferntasten 1 bis 9 konnen Sie direkt auf die TV Sender zugreifen und wechseln. Mit der 10 Taste wechseln Sie zu der zweistelligen Anzeige und Sie konnen dann z.B. 20 eingeben. Danach wird der 20te TV Sender (wie in der Senderliste) angezeigt.

Letzter TV Sender

Drücken Sie die RECALL Taste auf der Fernbedienung und Sie gelangen zu dem vorherigen (aktiven) TV Sender zurück.

Lautstärke

Mit den Tasten VOL+ / VOL-ändern Sie die Lautstärke an dem DVB-T Empfänger.

Tele-/ Videotext

Videotext aktivieren Sie über die TEXT Taste. Der Videotext wird nun geladen.

1. Mit den Zifferntasten konnen Sie gezielt bestimmte Seiten anwahlen.
2. In dem unteren Bereich des Tele-/ Videotext Fenster werden vier farbliche Felder (Rot / Grün / Gelb / Blau) angezeigt. Diese ermöglich eine Schnellnavigation zu den nachsten oder vorherigen Seiten. Drücken Sie dazu die entsprechende farbliche Taste auf der Fernbedienung.
3. Mit der Roten Taste konnen Sie vorherigen Seite blättern.
4. Mit der Grünen Taste konnen Sie zu der nachsten Seite blättern.
5. Mit der Gelben Taste konnen Sie zu von dem TV Sender definierten Seiten blättern.
6. Mit der Blauen Taste konnen Sie zu von dem TV Sender definierten Seiten blättern.
7. Mit der CANCEL Taste wird das Videotext Fenster ausgeblendet. Erneutes Drucken der Tasteblendet das Fenster mit der letzt angezeigten Seite wieder ein.
8. Mit der INDEX Taste springen Sie in der Regel zu der ersten Videotextseite (Seite 100) zurück.
9. Mit der SIZE Taste konnen Sie die Videotext Seite auf doppelte Vollbildgroße verändern. Erneutes Drücken der SIZE Taste zeigt dann die untere Häfte der Seite vergroßert an. Beim dritten Drücken der Taste wird die Normalgroße wieder angezeigt.
10. Das Videotext Fenster schlieben mit der EXIT oder TEXT Taste.

Vorbereitung des USB Speichers

Der Rekorder arbeitet ausschließlich im DVB-T Modus.itte beachten folgenden Regeln:

1. Schlieben Sie einen USB Massenspeicher an dem USB Anschluss auf der linken Seite an.
2. Wahrend der Aufnahme entfernen Sie nicht die Stromverbindung des Fernsehers.
3. Bereiten Sie den USB Speicher vor der Aufnahme vor. Folgen Sie den nachstehenden Anweisungen.

Vorbereitung des USB Speicher zur Aufnahme

Schlieben Sie einen leeren USB Speicher an dem USB Anschluss an. Drücken Sie die MENU Taste auf der Fernbedienung und wahlen Sie mit den Pfeiltasten das Menu Kanal aus. Drücken Sie Pfeiltaste UNTEN solange, bis die zweite Seite des Optionsmenü angezeigt wird. Wahlen Sie die Option PVR Dateisystem aus und bestätigen Sie mit der OK Taste.

PVR Dateisystem

Mit diesen Optionen bereiten Sie den USB Speicher für die Aufnahmen vor. Wahlen Sie die Disk (Select Disc) und drücken Sie die OK Taste. Falls der USB Speicher nur eine Partition enthalt, dann bestätigten die Auswahl mit der OK Taste auf dem OK-Feld.

Überprüfen Sie nun den USB Speicher, in dem Sie die Option Test PVR Dateisystem (Check PVR File System) auswahlen und mit der OK Taste starten. Der USB Speicher wird nun überprüft. Falls der USB Speicher schon einmalVBoreitet wurde, dann erscheidt die Meldung "PASS" und der Speicher kann zu der Aufnahme genutzt werden.

Andernfalls erscheint sofort ein Popup Fenster wo Sie aufgefordert werden den Speicher zu formatieren. Ohne diese Formatierung können keine Aufnahmen gespeichert werden.

Hinweis:

Bitte beachten Sie, dass bei der Formatierung alle Daten des USB Speicher gelöscht werden.

Vorbereitung des USB Speichers

Bestätigen Sie die Formatierung mit der OK Taste auf dem OK-Feld. Die Formatierung startet dann dazu. Der USB Speicher wird mit einem eigenen Dateisystem versehen. Wenn Sie sich den Speicher am PC anschauen, werden Sie feststellen, dass der Speicher voll ist und mit denen kleinen Dateien belegt ist.

Während der Aufnahme an dem Fernseher werden dann jeweils pro Aufnahme die finale Datei erzeugt. Diese finale Tage konnte dann am PC mit den bekannten Programmen bearbeitet werden und ist in der Regel kompatible.

Nach dem Formatierung abgeschlossen ist, wird ein Informationsmenu eingebrendet.

Die Option PVR Dateisystem Groß ist markiert, drücken Sie die Taste, um eine Groß wahlen. Der maximale Wert ist 8G. Drücken Sie die Taste , um das OK-Feld zu markieren und drücken Sie die OK Taste zur Bestätigung.

Hinweise:

Es werden eine Vielzahl von USB Speichermedien und Größen unterstützen. Aufgrund der Vielzahl von entsprechenden Marken kann es zu Inkompatibilitäten vorkommen und diese werden dann nicht erkannt.
- Achten Sie darauf, dass Sie nur leere USB Speicher anschlieben und diese entsprechend der Anweisungen „vorbereiten".
- Bei Anwesenheit vieler Aufnahmen kann es zu längeren Lesezeiten bei dem USB Speicher vorkommen.
- USB Speicher mösen USB 2.0 High Speed Unterstützung
- Der USB Speicher sollte mit dem FAT 32 Dateisystem haben, ansonsten wird dieser nicht erkannt.
Kopierte Filmdateien mit der gleichen Endung bzw. MPEG-2 Dateien werden nicht unterstützt.

Der Fernseher unterstützen an dem Rekorder die Time-Shift Funktion. Um diese Funktion zu nutzen, müssen Sie die große definieren. Gehen Sie zu der Option Time-Shift Size in dem PVR Dateisystem Menüs und starten Sie diese mit der OK Taste.

Mit den Pfeiltasten RECHTS und LINKS konnen Sie die Time-Shift Große verändern. Die maximale Große ist hier 8 GB. Bestätigten Sie die Auswahl mit der OK Taste auf dem OK-Feld.

Mit den weiteren Optionen wie Geschwindigkeit, Restliche Diskgroße und maximale Aufnahmezeit konnen Sie die Geschwindigkeit des USB Speichers überprüfen, sich die freiverfügbare Restgroße anzeigen setzen und auch die maximale Aufnahmezeit definierten. Im letzteren Fall wird die Aufnahmezeit durch den definierten Wert begrenzt und bricht die Aufnahme automatisch an thisem Grenzwert ab.

Funktionen des Rekorders

Um die Aufnahme- oder Time-Shift-Funktionen zu nutzen, schlieben Sie einen USB Speicher an dem USB Anschluss an und bereiten Sie das Speichermedium vor. Wechseln Sie zu DVB-T.

Direkte Aufnahme

Drücken Sie die REC Taste während des Livebildes und die Aufnahme startet unmittelbar. Es wird für ca. 10 Sekunden ein solches Informationsfenster angezeigt:

Nach 10 Sekunden wird das Popupfenster automatisch ausgeblendet. Die Aufnahme wird beendet, wenn Sie die STOP Taste auf der Fernbedienung drucken.

Unmittelbar nach der Aufnahme konnen Sie diese mit der PLAY (▶II) Taste abspieten. Andernfalls drücken Sie die AUDIO Taste und die aufgenommenen Sendungen werden in einer Liste angezeigt.

Aufnahmeprogrammierung durch EPG

Drücken Sie während des Livebildes die EPG Taste und das EPG Fenster erscheint auf dem Bildschirm. Wahlen Sie Dort eine Sendung aus und drücken Sie die REC Taste. In dieser Programmierung werden dann die Informationen der Sendung übernommen. Sie können die Einstellungen verändern. Ratsam ist eine Anpassung der Start- und Endzeit.

Auch haben Sie die Möglichkeit den Aufnahmemodus zu ändern, wenn Sie zum Beispiel Serien aufnehmen möchten, die immer zur gleichen Zeit (täglich oder wochentlich) erfolgen.

Bestätigten Sie die Einstellungen mit der OK Taste.

Es erscheint nun auf dem Bildschirm eine Aufnahme-.
liste mit den programmierten Parameter.

Sie können ggf. auch diese aus der Liste entfernen. Drücken Sie dazu die ROTE Taste auf der Fernbedienung.

Hinweise:

1. Die programmierte Aufnahme findet auch im Stand-By Modusstatt. Dabei startet der Fernseher nicht vollständig. Es wird kein Bild anzeigt und es ist auch kein Ton hörbar.

2. Die Aufnahme endet zu den vorgegebenen Zeitpunkt und der Fernseher verbleibt im Stand-By Modus.

Funktionen des Rekorders

Time-Shift

Die Time-Shift Funktion ermitteligt die Aufnahme während des Livebildes zu pausieren oder den schellen Rücklauf bzw. Vorlauf zu nutzen. Die Time-Shift Funktion wird durch die PAUSE Taste aktiviert.

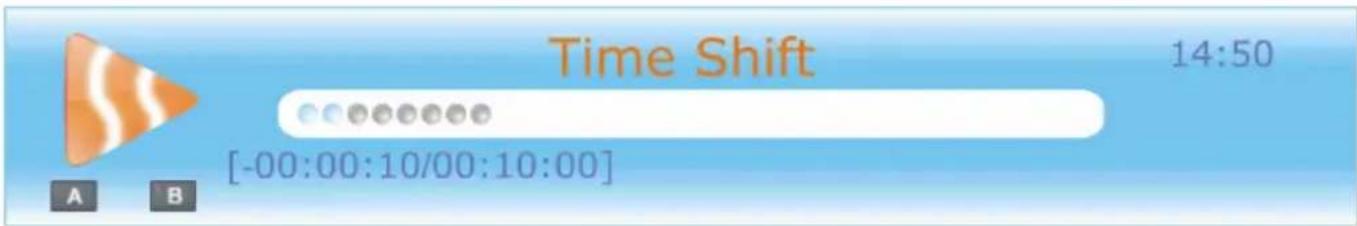

Das Time-Shift Fenster zeigt die abgelaufene Zeit wahren der Time-Shift Funktion an (1) und die definierte Gesamtzeit der Time-Shift Funktion (2). Rechts sehen Sie die aktuelle Uhrzeit.

Weitere Operationen während des Time-Shift Modus sind:

Livebild pausieren

Drücken Sie die OPEN (II) Taste und das Livebild pausiert. Es wird ein Statusbanner angezeigt. Nach 10 Sekunden wird das Banner automatisch ausgeblendet.

Fortsetzen der Pause

Drucken Sie die PLAY (▶II) Taste und die Pause wird beendet. Das Abspielen erfolgt an der pausierten Stelle.

Schneller Vorlauf

Drucken Sie die >> Taste zum Beispiel solange, bis Sie das Livebild erreichen. Sie haben hiermit auch die Möglichkeit Werbeunterbrechungen zu uberspringen.

Mit den Tasten |<< oder >>| konnen Sie jeweils 30 Sekunden rück- oder vorwärts springen.

Time-Shift beenden

Drucken Sie die STOP Taste und die Time-Shift Funktion wird sofort beendet.

Funktionen des Rekorders

LiTe der aufgenommen Sendungen

Wenn Sie schon Sendungen auf dem USB Speicher aufgenommen haben, dann konnen Sie diese Liste mit der AUDIO/INDEX Taste aktivieren. Die Liste entscheidt auf dem Bildschirm.

Mit den Pfeiltasten / können Sie die einzelnen Aufnahmen auswahlen. Wahlen Sie eine Aufnahme aus und drucken Sie die Taste. Sie erhalten einen Informationsüberblick über diese Aufnahme.

Abspielen

Wahlen Sie eine Aufnahme aus und drücken Sie die OK Taste zum Abspielen. Wahrend des Abspielen stehen Ohnen folgenden Tasten zur Verfügung:

<< / >> Schneller Rück- bzw. Vorlauf

|< / >>| Sprung um 30 zurück bzw. vorwärts

STOP Beenden des Abspielens

PAUSE Pausieren des Abspielens

LCD Einstellungen

Drücken Sie die MENU Taste und Siebekommen Zugang zu den entsprechenden LCD Einstellungen. Das bestehtende Bild zeigt den prinzipiellen Aufbau. Die LCD Einstellungen sind in die Hauptkategorien „Zeit“, „Kanal“, „Lock“, „Optionen“, „Ton“ und „Bild“ unterteilt. Die Hauptkategorien werden auch durch ein dazugehörendes Symbol(Charakterisiert.

Zeit

Uhr, Anschaltzeit, Abschaltzeit, S I e p t i - mer, Zeitzone und Auto Stand-By

Ton

Soundmodus, Hohen, Bass, Balance, Auto-Lautstärke, Surround Modus


Bildmodus, Kontrast, Helligkeit, Farbe, Scharfe, Sattigung, Farbtemperatur, Seitenverhältnis, Rauschreduzierung und Bildschirm (nur bei VGA)

Kanal

Automatische Suche, DTV Manuelle Suche, ATV Manuelle Suche, Programm-Bearbeitung und PVR Einstellungen

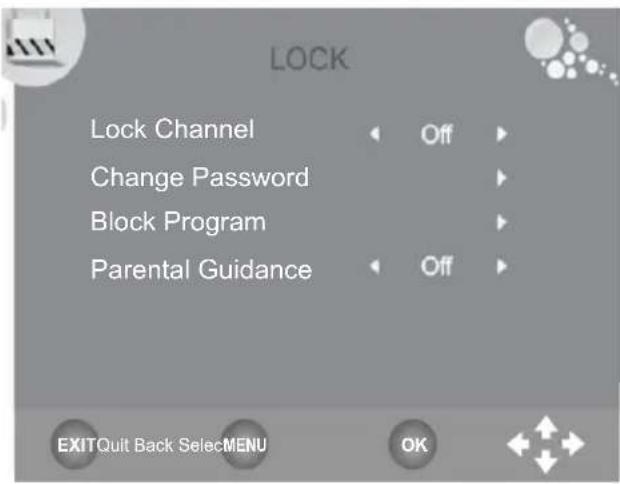

Lock

Kanal sperren, Password, Programme blockieren, Kindersicherung

Optionen

Sprache, Audiosprache, Untertitelsprache, Land, Werkseinstellungen

Die einzelnen Hauptkategorien werden mit den / Tasten in den Vordergrund gedreht. Zugriff zu den Kategorien erhalten Sie, wenn Sie die Taste drücken. Die entsprechende Hauptkategorie ist nun aktiv.

Die Unteroptionen innerhalb einer Kategorie werden mit den Pfeiltasten / angesteuert und mit den / Tasten geändert.

Verlassen können Sie die Hauptkategorie, indem Sie mehrmals die Taste drucken, bis die Markierung einer Option wegfällt.

Mit der EXIT oder der MENU Taste werden die LCD Einstellungen beendet.

Kanaleinstellungen

Die Kanaleinstellungen enthalten die Optionen Automatische Sueche, DTV Manuelle Sueche, ATV Manuelle Sueche, Programmbearbeitung.

Automatischer Suchlauf

Mit dieser Option konnen Sie den Suchlauf für analoges und digitales Fernsehen durchführren. Aktivieren Sie die Option mit Taste, so dass die Option markiert ist.

1. Danach erscheint ein weiteres Popupfenster, wo Sie das gewünschte Land auswahlen konnen. Mit der Pfeiltaste konnen Sie die Länder weiterklichen.
2. Nach der Auswahr der Landes, drücken Sie die Pfeiltaste damit Sie den Suchlauf starten konnen. Das Startfeld sollte blau markiert sein und starten Sie den Suchlauf mit der OK Taste.
3. Zeit wird ein neues Fenster eingebrendet, wo der Fortschritt des Suchlaufes dokumentiert wird. Dort werden dann die Anzahl der gefundenen analogen, der digitalen und der Radio Programmen gelistet.
4. Nach dem beenden des Suchlaufes werden alle gefundenen TV- und Radio-Programme gespeichert.

Hinweis:

Der komplette Suchlauf dauert einige Minuten.

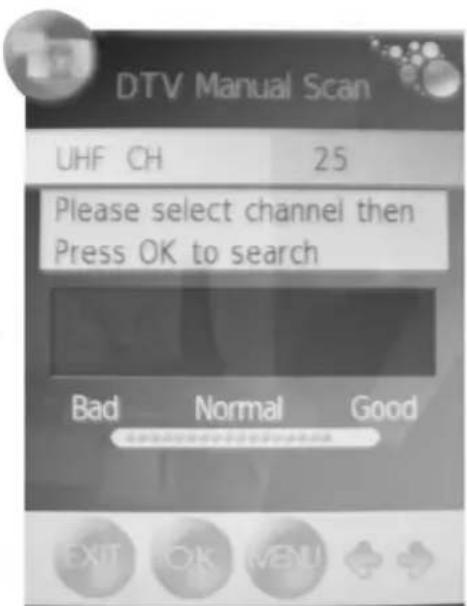

DTV Manuelle Suche

Mit der Pfeiltaste konnen Sie die manuelle DTV Suche starten.

1. Mit den / Tasten wird der Kanal geändert, an dem Suche durchgeführt werden soll.
2. Starten Sie die Produkte nach Auswahl des Kanals mit der OK Taste.

Mit der EXIT oder der MENU Taste verlassen Sie die manuelle Sueche.

Kanaleinstellungen

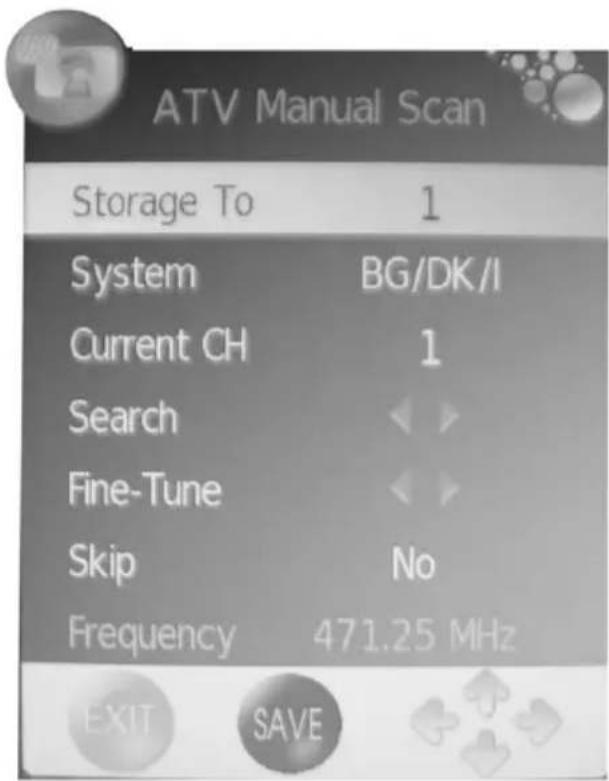

ATV Manuelle Suche

Mit der Pfeiltaste konnen Sie die manuelle ATV Suche starten. Die Unteroptionen sind:

• Speichern zu Kanal (Storage TO)
• Audiosystem (B/G für Westeuropa, I für England, D/K für Osteuropa, L oder LL für Teile Frankreichs)
  Aktueller Kanal (Current CH)
• Suche (SEARCH)
• Feinsuche (Fine-Tuning)
• Überspringen (Skip)

• Frequenz (Frequency)

• Mit den Pfeiltasten / werden die einzelnen Unteroptionen angesteuert.

• Wahlen Sie mit den / Tasten den Kanalplatz aus, den der TV Sender erhalten soll.
• Wahlen Sie mit den / Tasten das Audiosystem aus.
• Navigieren Sie zur OptionSuche,und starten Sie den Suchlauf mit Taste.

Feineinstellung (Fine Tune):

Sie können mit den / Tasten die Frequenz fein einstellen, wenn der aktuelle Kanal ein schwaches Signal aufweist.

Überspringen (Skip):

Mit den Tasten / kann der Kanalsprung aktiviert werden:

• YES - der Kanal wird übersprungen, wenn Kanäle mit den CH-Tasten gewechselt werden.
• NO - der Kanal wird beim Wechseln von Kanälen mit den CH-Tasten berücksichtigt.

Mit der ROTEN Taste können die Änderungen der Einstellungen (z.B. Audiosystem und ähnliches) speichern.

Mit der EXIT oder der MENU Taste verlassen Sie die manuelle Sueche.

Kanaleinstellungen

Die Programmbearbeitung enthalt Optionen zum Sortieren und Überspringen von einzelnen TV Sendern, sowie die Definition von TV Sendern in der Favoritenliste.

Bewegen von TV Sender (Move)

Mit dieser Option konnen Sie einzeln TV Sender eine neue Position in der Kanalliste zuweisen. Die Vorgehensweise:

1. Mit den / Tasten wahlen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die Gelbe Taste auf der Fernbedienung und am ausgewählten TV Sender entscheidet ein Pfeilsymbol.
3. Mit den / Tasten wahlen Sie die neue Position des TV Senders aus.
4. Drücken Sie die MENU Taste um die Verschreibung auszuführen.
5. Mit der EXIT Taste verlassen Sie die grammbearbeitung.

Einteilung in Favoriten

Hiermit können Sie einzelné TV Sender in einer Favoritenliste einteilen. Diese Beste können Sie später mit der FAV Taste aufrufen.

Die Vorgehensweise ist::

1. Mit den / Tasten wahlen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die FAV Taste auf der Fernbedienung und am ausgewählten TV Sender erscheidiert ein Herzsymbol. Der TV Sender wird nun in die Favoritenliste einsortiert.
3. Mit der EXIT Taste verlassen Sie den Kanalorganisator und die neuen Einstellungen werden gespeichert. Eine Meldung wird angezeigt, dass das System aktualisiert wird.

Hinweis:

Wenn Sie einen TV Sender wieder aus der Favoritenliste entfernen möchten, dann steuern Sie den TV Sender in der Programmbearbeitung an (markiert mit einem Herzsymbol) und drücken Sie erneut die FAV Taste. Das Herzsymbol wird nun halten und der TV Sender erscheidt nicht mehr in der Favoritenliste.

Kanal überspringen (Skip)

Mit dieser Option konnen Sie einzeln TV Sender zum Überspringen markieren, so dass diese nicht mehr direkt mit den numerischen Tasten angewählt werden konnen. Die Vorgehensweise ist:

1. Mit den / Tasten wahlen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die BLAUE Taste auf der Fernbedienung und am ausgewählten TV Sender entscheidiert ein blaes Symbol.
3. Mit der EXIT Taste verlassen Sie den Kanalorganisator und die neuen Einstellungen werden gespeichert.

Kanaleinstellungen

Kanal umbenennen (Rename) -Nur bei analogen TV Sendern möglich

Mit dieser Option können Sie einzelnane analoge TV Sender umbenennen und so einen neuen Namen zuweisen können. Die Vorgehensweise ist:

1. Mit den / Tasten wahlen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die GRÜNE Taste auf der Fernbedienung und am ausgewählten TV Sender entscheidet ein grüne Symbol.
3. Mit den / Tasten konnen Sie auf der einzelnen Position das Zeichen ändern.
4. Mit den Tasten / wechseln Sie von einer Position zur anderen.
5. Speichern Sie die Änderung des Namens mit der MENU Taste.
6. Mit der EXIT Taste verlassen Sie den Kanalorganisator und die neuen Einstellungen werden gespeichert.

TV Sender entfernen (Löschen)

Mit dieser Option konnen Sie einzeln TV Sender aus der Kanalliste loschen. Die Vorgehensweise ist:

1. Mit den / Tasten wahlen Sie den entsprechenden TV Sender aus.
2. Drücken Sie die rote Taste auf der Fernbedienung und am ausgewählten TV Sender erscheidiert ein rotes Symbol.
3. Bestätigen Sie den Löschvorgang, in dem erneut die ROTE Taste drucken.
4. Drücken Sie solange die EXIT Taste auf der Fernbedienung, bis Sie wieder das laufende Programm sehen. Eine Meldung wird angezeigt, dass das Systemactualisiert wurde.

LCD Einstellungen

Bildeinstellungen

Die Bildeinstellungen enthalten die Optionen Bildmodus, Kontrast, Helligkeit, Farbe, Scharfe, Farbtemperatur, Seitenverhältnis und Rauschunterrückung.

Bildmodus

Mit den Tasten / wird der Bildmodus und damit die Darstellung des Bildes eingestellt. Die voreingestillten Unteroptionen sind:

Dynamisch
Standard
Mild

Sie haben auch die Möglichkeit eigene Einstellungen zu definieren. Nutzen Sie dazu die Benutzer (User) Unteroption.

Helligkeit (Brightness)

Mit den Tasten / wird die Helligkeit des Bildes eingestellt. Diese Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde.

Kontrast (Contrast)

Mit den Tasten / wird der Kontrast des Bildes eingestellt. Diese Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde.

Farbe (Colour)

Mit den Tasten / wird die Farbe des Bildes eingestellt. Diese Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde.

Scharfe (Sharpness)

Mit den Tasten / wird die Bildschärfe eingestellt. Diese Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde.

Farbton (Hue)

Mit den Tasten / wird der Farbton eingestellt. These Option ist nur dann aktiv, wenn im Bildmodus die Benutzereinstellung gewählt wurde.

Farbtemperatur (Color Temperature)

Mit den Tasten / wird die Farbtemperatur und somit die Darstellung des Bildes eingestellt. Die voreingestellten Unteroptionen sind:

Kalt
Warm
- Mittel

Sie haben auch die Möglichkeit eigene Einstellungen zu definieren. Nutzen Sie dazu die Benutzer (User) Unteroption. Danach haben Sie Zugriff auf die separates Farben Rot (RED), Grün (Green) und Blau (Blue).

Bildeinstellungen

Seitenverhältnis (Aspect Ratio)

Mit den Tasten / ≥ wird das Seitenverhältnis und somit die Darstellung des Bildes auf dem Bildschirm eingestellt. Die Unteroptionen sind:

16:9 — Das Bild wird immer als Vollbild dargestellt, unabhängig von dem vorgegebenen Sei-tenverhältnis
4:3 — Das Bild wird immer als 4:3 Bild mit schwarzen Balken rechts und links dargestellt, unabhängig von dem vorgegebenen Seitenverhältnis
- Auto — Passt das Bild immer automatisch an. Liegt ein 16:9 Bild vor, dann erscheint ein Vollbild, liegt ein 4:3 Bild vor, dann erscheint das Bild als 4:3 Bild mit seinen Balken.
- Zoom 1 — Diese Option kann bei einem 4:3 Bild verwendet werden. Das Bild wird dann auf Vollbild vergroßert unter Beibehaltung des Seitenverhältnisses. Jedoch gehen bei dieser Zoomstufe Bildinhalt verloren.
- Zoom 2—These Option kann bei einem 16:9 Widescreenbild verwendet werden. Das Bild wird dann unter Beibehaltung des Seitenverhältnisses auf Vollbild vergroßert. Jedoch gehen bei dieser Zoomstufe Bildinhalte verloren.

Zugriff haben Sie auf diese Optionen auch mit der ASPECT Taste, außer bei dem internen DVD-Player.

Rauschunterrückung (Noise Reduction)

Mit den Tasten / wird das Rauschunterrückungssystem aktiviert:

• ON (Ein) Reduziert das Rauschen, wenn der Empfang schlecht ist
• OFF (Aus) Rauschunterrückung wird ausgeschaltet.

Im VGA Modus enthalten die Bildeinstellungen noch zusätzliche Optionen. Sie sind für die vertikale und horizontale Ausrichtung und die Bildgroße zuständig. Diese weiteren Unteroption befinden sich im SCREEN Menu.

Mit der Pfeiltaste konnen Sie die weiteren Unteroptionen auf dem Bildschirm darstellen.

Autom. Konfiguration (Auto Adjust)

Mit der Taste konnen Sie die folgenden Einstellungen automatisch konfigurieren.

Horizontale und vertikale Position

Mit den Tasten / können Sie die Position des Bildes auf dem Bildschirm in der Höhe, wie auch in der Breite einstellen.

GroBe(Size)

Mit den Tasten / können Sie die große des Bildes auf dem Bildschirm einstellen.

Phase

Mit den Tasten / wird die Phase der ADC-Sampling-Uhr im Verhältnis zum H-Sync-Signal eingestellt, bis ein stabiles, klares und schäferes Bild erreicht wird.

Speichern Sie die Änderung mit der MENU Taste. Mit der EXIT Taste verlassen Sie die Bildeinstellungen und die neuen Einstellungen werden gespeichert.

LCD Einstellungen

Toneinstellungen

Die Toneinstellungen enthalten Optionen für Soundmodus, Höhen, Bass, Balance, Auto Lautstärke und Surround.

Soundmodus

Mit den Tasten / wird der Soundmodus und damit die Tonausgabe eingestellt. Die voreingestillten Unteroptionen sind:

• Musik
• Film
  Sport
  Standard

Sie haben auch die Möglichkeit, eigene Einstellungen zu definieren. Nutzen Sie dazu die Benutzer (User) Unteroption. Danach haben Sie Zugriff auf die Höhen- und Basseinstellungen.

Höhe (Treble) und Bass

Mit den Tasten lassst sich die Klangändern. Diese Optionen sind nur dann aktiv, wenn im Soundmodus die Benutzereinstellung gewählt wurde.

Balance

Mit den Tasten / können Sie die Links-/Rechtsbalance des Tons einstellen.

Auto Lautstärke (Auto Volume)

These Option ermoiglich die automatische Dampfung der Lautstärke, wenn Passagen mit sehr lautem Ton vorkommen. Dies ist eine Art von Nachtmodus. Mit den Tasten / wird dies Option verändert.

ON (Ein) Schaltet die Option an
OFF (Aus) Schaltet die Option aus

Surround Sound

These Option aktiviert die Tonausgabe mit Surrounddefekten. Mit den Tasten wird diese Option verändert.

ON (Ein) Schaltet die Option an
OFF (Aus) Schaltet die Option aus

Zeiteinstellungen

Die Zeiteinstellungen enthalten Optionen für Uhr/ Datum, automatische Ausschaltzeit, automatischen Anschaltzeit, Schaltuhr, automatischer Stand-By und die Zeitzone.

Uhr/Datum (Clock)

Wahlen Sie mit der Pfeiltaste die Option an und drucken Sie die OK Taste zum Bearbeiten der Uhrzeit und des Datum. Ein weiteres Popupfenster erscheidt auf dem Bildschirm.

Mit den Tasten wird die jeweils aktive Option geändert. Mit den Tasten navigieren zu der nthsten Unteroption. These sind:

• Tag (Date)
• Monat (Month)
• Jahr (Year)
  Stunde (Hour)
• Minute (Minute)

Navigieren Sie mit den Pfeiltasten zu „CLOSE" und bestätigten Sie die Änderung mit der OK Taste.

Close

Automatischer Ausschalzeit (Off Time)

Mit dieser Option können Sie den HTC Fernseher automatisch zu einer bestimmen Zeit ausschalten halten. Aktivieren Sie die Option mit der Taste und ein neues Popupfenster erscheint auf dem Bildschirm. Dort definieren Sie den Modus und die dazugehörende Uhrzeit.

Close

Wiederholen (Repeat)
These Option enthalt die möglichen Einstellungen für Einmal (Once), Täglich (every day), Montag-Freitag (Mon.-Fri), Montag-Samstag (Mon.-Sat.), Samstag-Sonntag (Sat.-Sun.), Sonntag (Sun) oder Aus.
Stunde (Hour)

Hier definieren Sie die Uhrzeit in Stunden.

Muniten (Minute)

Hier definieren Sie die Uhrzeit in Minuten.

Eine Einstellung konnte zum Beispiel lauten: Montag-Freitag, 18:05 Uhr Zu diesen Zeitpunkt wurde der HTC Fernseher immer automatisch abgeschaltet.

Zeiteinstellungen

Automatische Einschalzeit (On Time)

Mit dieser Option konnen Sie den HTC Fernseher automatisch zu einer bestimmten Zeit einschalten给你们. Aktivieren Sie die Option mit der Taste und ein neues Popupfenster erscheidt auf dem Bildschirm. Dort definieren Sie den Modus und die dazugehörende Uhrzeit.

Wiederholen (Repeat)

These Option enthalt die möglichen Einstellungen für Einmal (Once), Täglich (every day), Montag-Freitag (Mon.-Fri), Montag-Samstag (Mon.-Sat.), Samstag-Sonntag (Sat.-Sun.), Sonntag (Sun) oder Aus.

Stunde (Hour)
Hier definieren die Uhrzeit in Stunden.
- Minute (Minute)
Hier definieren Sie die Uhrzeit in Minuten.
Lautstärke (Volume)
Hier definieren Sie den Lautstärkepegel.
- Quelle (Mode)

Close

Activate	Off
Hour	0
Minute	00
Volume	30
Mode	DTV

Hier definieren Sie die Quelle, mit welcher der HTC Fernseher gestartet werden soll. Zur Auswahl stehen DTV, ATV und Radio.

Eine Einstellung konnte zum Beispiel lauten: Montag-Freitag, 8:05 Uhr, Lautstärke 40 und DTV.

Somit wurde der HTC Fernseher immer automatisch mit dem zuletzt aktiven digitalen TV Sender bei einer Lautstärke von 40 eingeschaltet.

Schaltuhr (Sleeptimer)

Mit dieser Option programmieren Sie die Schaltuhr in vorgegebenen Minutenschritten, wenn der HTC Fernseher automatisch ausgeschelt werden soll.

Hinweis:

These Funktion konnen Sie auch mit der SLEEP Taste auf der Fernbedienung einstellen.

Automatischer Stand-By (Auto StandBy)

Mit dieser Option schaltet sich der HTC Fernseher immer automatisch nach einigen Minuten ab, wenn kein aktives Signal an der Quelle (DVD, HDMI, VGA etc.) anliegt.

Mit dieser Option definieren Sie die Zeitzone, in der sich der HTC Fernseher befindet. Wenn Sie schon bei dem Suchlauf das entsprechende Land gewählt haben, dann ist in der Regel die zugehörige Einstellung richtig.

Optionen

Das Optionsmenu enthalt Spracheinstellungen, das Land und das Laden der Werkseinstellungen.

Sprache (Language)

Hier definieren Sie die OSD Sprache.

Audiosprache (Audio Language)

Hier definieren Sie im DVB-T Betrieb die aktive Sprache, bei mehrsprachigen TV Sender bzw. Sendungen.

Untertitelsprache (Subtitle Language)

Hier definierten Sie im DVB-T Betrieb die aktive Untertitelsprache, falls diese übertragen werden.

Hinweis:

In Deutschland gibt es keine Untertitel bei DVB-T.

Land (Country)

Hier definieren Sie im DVB-T Betrieb das Land, in dem sich der HTC Fernseher befindet. Diese Einstellung hat auch direkten Einfluss auf die Zeitzone bei den Zeiteinstellungen.

Werkseinstellungen laden (Restore Factory Default)

Mit dieser Option laden Sie die Werkseinstellungen. Alle persönlichen Einstellungen werden gelöscht und müssen ggf. neu eingestellt werden.

Sperren Menu

Das LOCK Menu enthalt diverse Einstellungen zum beschränkten Zugriff auf TV Programme oder zur Definition des Kindersicherungslevels. Die Unteroptionen sind Kanal sperren, Passwordändern, Programme blockieren und Kindersicherung.

Sie können nur dann die Optionen ändern, wenn Sie das voreingestellte Password eingeben. Geben Sie nach der Passworbabfrage das vierstellige Password 0 0 0 ein.

Kanal sperren (Lock Channel)

Wenn these Option aktiviert ist, dann konnen Sie einzeln Kanäle sperren.

Passwordändern(Set Password)

Mit dieser Option können Sie das vordefinierte Password ändern und ein neuen Password eingeben.

Programme blockieren (Block Program)

Mit dieser Option konnen Sie einzeln TV Sender sperren. Nach dem Aktivieren dieser Option erscheidt auf dem Bildschirm die Senderliste. Wahlen Sie mit / Tasten den TV Sender aus, den Sie sperren möchten. Drücken Sie dann die grüne Taste und es erscheidt beim ausgewählten TV Sender ein Schlosssymbol. Speichern Sie die Einstellung mit der MENU Taste.

Der gesperte TV Sender kann nicht mehr aufgerufen werden.

Kindersicherung (Parental Guidance)

Mit dieser Option können Sie die Stufe der Kindersicherung definierten, wenn diese von dem TV Sender Unterstützung wird. Je higher der Wert ist,esto greater ist auch der Kindersicherungsschutz.

Hinweis:

In Deutschland werden keine Level zur Kindersicherung bei DVB-T oder ATV Unterstützung.

Lesen Sieitte die folgenden Informationen,um die mogliche Ursache zu einem Problem herauszufinden,bevor Sie sich an den Kundendienst wenden.

Technischer Kundendienst von Xoro/MAS: Tel.: [phone]
- Internet: www.xoro.de/support.htm

Problem Lösung
TV{lässt sich nicht einschalten	Überprüfen Sie, ob das Stromkabel korrekt an der Steckdose und dem Stromadapter angeschlossen ist.Überprüfen Sie, ob das Kabel des Stromadapters korrekt am TV-Gerät angeschlossen ist.Der elektronische Schaltkreis wurde evil. zürückgesetzt.Ziehen Sie den Stecker hereaus, warten Sie 1 Minute, und schreiben Sie dann den Stecker wieder an.
Kein Bild	Überprüfen Sie, ob das Antennenkabel korrekt angeschlossen ist.Überprüfen Sie, ob der richtige Eingang ausgewähl wurde; verwenden Sie die Taste SOURCE.Überprüfen Sie die Helligkeit- und Kontrasteinstellungen im Bildeinstellungen.
Kein Ton	Überprüfen Sie, ob der Ton ausgeschelt oder die Stummschaltung aktiviert ist (MUTE).Prüfen Sie, ob die Audio-Kabel an den korrekten Eingängen ange-schlossen sind.
Bild weist falsche Farben auf	Prüfen Sie, ob der korrekte Eingang ausgewähl ist; verwenden Sie die Taste SOURCE.
Das Bild ist instabil bei Nutzung mit einem PC	Überprüfen Sie, ob die Einstellungen bei den Bildeinstellungen mit den Video-Ausgangseinstellungen des PCs übereinstimmen.
Es gibt eine farbige Punkte auf dem Bild-schirm	Hochauflosende LCD-Bildschirme weisen früig einige, weitere fehler-hafte Pixel auf. Achten Sie bei den Spezifikationen auf die erlaubten Pixelfehler.Dies ist normal und innerhalb der Grenzen unserer Qualitätskontrollen.
Bild falsch gestreckt	Der LCD befindet sich im falschen Anzeigemodus.itte betätigten Sie die ASPECT Taste um das Anzeigeformat von 16:9 auf 4:3 zu ändern.
Kein Strom	Verbinden Sie das Gerät mit dem Stromnetz und schalten Sie den Empfänger ein.
Kein Suchlauf möglich	Richten Sie die Antenne neu aus.Koncontrolieren Sie die Suchparameter.
Audio oder Untertitel ohne Funktion	Drücken Sie die NICAM Taste.Keine weitere Tonspur verfügbar.Drücken Sie die SUBTITLE Taste. Oder keine Untertitel verfügbar.
Kein DVB-T Emp-fang / Bildstörungen mit starken Mosaiken oder Artefakten / Ein-gefrorene Bilder	Kein DVB-T Empfang in Ihrer Gegend.Richten Sie die Antenne neu aus. Achten Sie auf die Richtung des Sendemastes.Bitte benutzen Sie eine aktive Zimmerante neoder eine Dachantenne.Wiederholen Sie den Suchlauf.

Bildqualität

Die Bildqualität bei DVB-T ist in den einzelnen Ländern unterschiedlich. Im wesentlichen wird die Qualität durch die verwendete Bitrate und den Sendeempfang beeinflusst.

Die gesendete Bitrate wird von den einzelnen TV Stationen festgelegt und kann auch nur von diesen geändert werden. Falls Sie starke Mosaicke, Artefakte oder ein unscharfes Bild empfangen, konnen Sie ggf. versuchen, die Position der Antenne zu ändern, um einen besseren Empfang zu gewährleisten. Jedoch ist es z.B. selbst bei optimalen Empfangsbedingungen nicht möglich, bei einigen TV Stationen eine bessere Qualität zu gewährleisten, Denn die gesendeten Bitraten sind zu niedrig.

Hier eine Beispiele für Deutschland der unterschiedlichen Bitraten:

ZDF 2700 bis 4500 kbps

ARD 2000 bis 4500 kbps

Dritte Programme 1800 bis 3500 kbps

Private TV Sender 1800 bis 2700 kbps

Je hóher die gesendete Bitrate ist, besoin better kann die Bildqualität sein und das Bild beinhaltet weniger Artefakte, Mosaike oder Störungen.

Die Scharfe des Bildes ist kein der Bitrate auch von der gesendeten Auflösung und vom Quellmaterial abhängig. Verallgemeinert kann gesagt werden: jeHigher die Auflösung ist,esto scharfer ist das Bild. Manche TV Stationen senden mit kleineren Auflösungen als andere.

Hier einige Beispiele für Deutschland der unterschiedlichen Auflösungen:

Öffentlich Rechtliche TV Sender 720x576 oder 704x576

Einzelne Private TV Sender 544x576 oder 528x576

Die Empfangsbedingungen können Sie teilweise selbst beeinflussen. Häufiges Kennzeichen eines schlechten Empfangs ist z.B. ein eingefrorenes Bild oder die Meldung „Kein Signal". Sie haben verschiedene Möglichkeit, den Empfang zu verbessern. Es gibt drei verschiedene Antennenarten: die passive, die aktive oder die Dachantenne.

Die passive oder aktive Antennen sind so genannte Zimmerantennen. Richten Sie die Antenne immer so aus, dass Sie den besten Empfang haben. Achten Sie ggf. auch auf die Positionen der Sendemasten. Verwenden Sie nach Möglichkeit immer hochwertige Antennen.

Der Beste Empfang ist durch eine Dachantenne gewährleistet, wie sie für den Empfang von analogen terrestrischen Programme installiert war. Hier konnen Sie auch durch die Ausrichtung der Dachantenne ein betteres Bildergebnis erzielen.

Informationen zum Sendegebiet und den Positionen der Sendemasten erhalten Sie im Internet unter: http://www.ueberallfernsehen.de. Dort finds Sie auch eine Übersicht der TV Sender, die digital empfängen werden können.

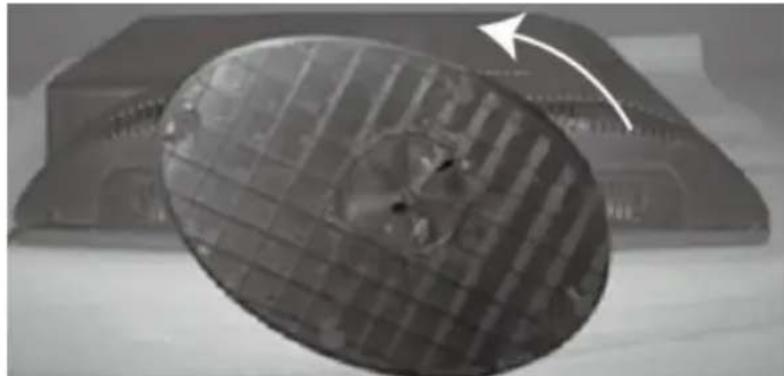

Drücken Sie die SOURCE Taste auf der Fernbedienung wahren Sie DVD, um den internen DVD-Player zu aktivieren.

Nun horen Sie ein Gerausch des Laufwerkes, welches geöffnet wird. Das Laufwerk (Slot-In Loader) befindet sich auf der rechten Seite des HTC 2228D. Legen Sie die Disc mit der bedruckten oder beschrifteten Seite nach hinten ein (achten Sie auf die Hinweise am Slot-in Loader), so dass Sie die verspiegelte Seite sehen können. Die Disc wird automatisch eingezogen und der DVD-Player analysiert den Inhalt.

Hinweise:

• Falls Sie eine Disc mit der bedruckten oder beschriften Seite nach vorne eingelegt haben, versucht das Laufwerk den Inhalt der Scheibe zulesen. Dieser Vorgang dauert länger als im regulären Fall. Es folgt dann die Meldung „Keine Disc“, das Laufwerk öffnet sich und schiebt die Disc nach draußen.
  Um eine CD oder DVD aus dem Laufwerk auszuwerfen, muss sich das Gerät im DVD Modus befinden. Drücken Sie dazu die OPEN/CLOSE Taste (▲) auf der Fernbedienung. Wenn das Gerät sich nicht im DVD Modus befindet, bleibt diese Taste ohne Funktion. Drücken Sie die SOURCE Taste und wahlen Sie „DVD".

USB Anschluss und Kartenleser

Schlieben Sie den USB Speicher oder eine Speicherkarte entsprechend den Hinweisen am jeweiligen Anschluss an. In der Regel zeigt die beschriftte Seite der Speichermedien nach hinten,ähnlich wie bei der Disk.

Aktivieren Sie den USB Anschluss oder den Kartenleser, indem Sie die SETUP Taste drücken und in den Systemeinstellungen (System Setup) unter der Option Quel- le den gewünschten Eingang (DVD, USB, CARD) auswahlen.

Bitte beachten Sie bei Problemen mit USB-Speicher und Speicherkarten die Hinweise auf Seite 58.

Hinweis:

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Flashspeicher (USB-Stick) angeschlossen werden.

SW/OWW/DS

Bsn

Funktionen des DVD-Players

Informationsanzeige

Es wird eine OSD-Anzeige (On Screen Display) auf dem oberen Teil des Bildschirms eingebrendet, wenn bestimmte Funktionen ausgeführten werden oder die DISP Taste auf der Fernbedienung gedrück wird. Das OSD ist eine benutzerfreundliche Oberfläche zum Anzeigen des Wiedergabetyps. Die OSD-Darstellung variiert nach den entsprechenden Speichermedien (DVD, CD, Musik-Disc).

Bei einer Video-DVD erscheint folgende OSD Informationsleiste mit folgendenInfos:Anzahl der Titel, aktueller Titel (TT 1/2), der Anzahl von Kapitel in einem Titel (CH 33/35) und der bis dahin abgelaufenen A

TT1/2

CH

33/3

00:00:02

Funktionen des DVD-Players

Beim erneuten Drücken der DISP Taste entscheidt bei einer Video-DVD folgenden Bild:

(Aktive Tonspur / Format der Tonspur DD 5.1 CH (Kanal) / Untertitel (hier im Beispiel sind keine vorhanden (OFF) / Weiterere Perspektiven (in diesen Beispiel sind zur Zeit keine andere Perspektiven aktiv).

Bei einer MPEG-4 Video Datei werden andere Informationen angezeigt als bei einer Video-DVD. Wichtigige Information bei einer ISO Datendisk mit MPEG-4 Dateien sind:

Disk Format (hier CDROM) / Anzahl der Stücke oder Tracks und der aktuell abgeschleite Track (TRK 1/12) / Mit oder ohne Ton / Abgelaufene Zeit

Öffnen/Schlieben

Um das Laufwerk (Slot-In Loader) zu öffnen oder zu schlieben, drücken Sie die OPEN/CLOSE Taste am Gerät oder der Fernbedienung.

Hinweise:

1. Nun ist ein Gerausch zu horen, welches den Slot-In Loader des DVD-Players in den Zustand der Diskaufnahme versetzt (geöffnet). Entweder betätigten Sie die Taste erneut, damit die Disk eingezogen wird oder Sie schieren die Disk sanft in das Laufwerk, bis diese automatisch weiter eingezogen wird.
2. Um eine CD oder DVD aus dem Laufwerk auszuwerfen, muss sich das Gerät im DVD Modus befinden.

Abspielen/Pause

Drücken Sie die Wiedergabe/Pause-Taste, um die Disc abzuspielen. Erneutes Drücken von PLAY/PAUSE bewirkt eine Pause bei der Wiedergabe. Nochmaliges Drucken der Taste setzen die Wiedergabe fort.

Stopp

Mit der STOP Taste können Sie die Wiedergabe auf zwei Arten anhalten:

1. Wenn Sie die STOP Taste einmal drücken, wird der Unterbrechungspunkt gespeichert, und das OSD zeigt PRESTOP (Vorstopp) an. Die Wiedergabe wird mit der Wiedergabe-Taste fortgesetzt.

1. Drücken Sie die STOP Taste zweimal, wird die Disc komplett angehalten. Auf dem OSD ist "STOP" zulesen; die Wiedergabe-Taste setzen die Disc fort.

Nächstes/Vorheriges Kapitel, Stück, Datei

Mit dieser Taste springen Sie zum nachsten Kapitel einer Video-DVD oder zum nachsten Song / Stück einer Audio-CD / MPEG-4 Video Datei.

Mit dieser Taste springen Sie zum vorherigen Kapitel einer Video-DVD oder zum vorherigen Song /Stück einer Audio-CD / MPEG-4 Video Datei.

Hinweis:

Bei einer DVD mit einem Kapitel oder einer CD mit einem Song ist Springen nicht möglich.

Funktionen des DVD-Players

Schneller Ruck- oder Vorlauf

Mit der << Taste konnen Sie die Disc zurückspulen. Drücken Sie mehrmals die Taste, um die Geschwindigkeit zu erhöhen.

Mit der >> Taste können Sie die Disc vorspulen. Drücken Sie mehrmals die Taste, um die Geschwindigkeit zu erhöhen.

Hinweise:

Die Geschwindigkeit des schellen Vor- und Rücklaufes ändert sich in folgender Weise: Normal x2 x4 x8 x20 Normal
Mit der Wiedergabe-Taste kann die normale Wiedergabe fortgesetzt und der schnelle Rückoder Vorlauf beendet werden.
- Der Player ist während des Suchlaufes stumm geschalte.

Menu

Wenn Sie wahrend der Wiedergabe einer DVD die Taste D.MENU drucken, kehren Sie zum Startmenü der DVD darüber.

Titel

Wenn Sie während der Wiedergabe einer Video-DVD die Taste DVD-TITLE drucken, kehren Sie in das Titelmenü einer Video-DVD darüber.

Gehezu (Goto)

1. Drucken Sie die Taste GOTO.
2. Mit dem Cursor und der Taste OK konnen Sie den gewünschten Menüpunkt für die Auswahl Wiedergabezeit, Titel, Kapitel oder Track bestimmen.
3. Über die Taste OK bestätigen Sie die Auswahl.
4. Über die Taste GOTO setzen Sie die normale Wiedergabe fort.

Kamerawinkel

Drücken Sie während der DVD-Wiedergabe wiederholt auf die Taste ANGLE, um den gewünschten Kamerawinkel auszuwahlen. Eine DVD kann bis zu 9 auswählbare Kamerawinkel enthalten.

Zahlentasten

Die Zahlentasten erhögbaren einen direkten Zugriff auf die Stücke, Daten oder Songs einer Disk.

1. Um direkt auf ein DVD-Kapitel oder einen CD-Song zuzugreifen, geben Sie mit den Zahlentasten das gewünschte Kapitel bzw. den Song ein.
2. Geben Sie Daten für das DVD-Startmenu oder das Einstellungenmenü des Players ein.

Hinweis:

Von einigen DVDs wird der Direktzugriff nicht unterstützt.

Funktionen des DVD-Players

Abschnitt A-B wiederholen

Wiederholen der Wiedergabe eines bestimmten Disc-Abschnitts.

Drücken Sie die Taste A-B am Anfangspunkt des gewünschten Abschnits; es wird „REPEAT A-” (Wiederholung A-) auf dem Bildschirm angezeigt.

• Drücken Sie am Ende des gewünschten Abschnitts erneut die Taste A-B; es wird "REPEAT A-B" (Wiederholung A-B) auf dem Bildschirm angezeigt. Der Abschnitt von A bis B wird so oft wiederholt, bis die Funktion abgebrochen wird.
  Um die Funktion abzubrechen und zur normalen Wiedergabe zurückzukehren, drucken Sie erneut die Taste A-B.

Hinweis:

Von einigen DVDs wird die A-B-Funktion nicht unterstützt.

Wiederholung (REPEAT)

Wiederholte Wiedergabe des gewünschten Titels, Kapitals oder Songs.

Drücken Sie die Wiederholungstaste mehrmals hintereinander, um den Wiederholungsmodus auszuwahlen.

Im DVD-Modus Im CD-Modus

REP.CHAPTER Kapitel wiederholen REP.1 Song wiederholen

REP. TITLE Titel wiederholen REP. ALL Disc wiederholen

REP. OFF Wiederholen aus REP. OFF Wiederholen aus

Hinweis:

Von einigen DVDs wird die Wiederholungsfunktion nicht unterstützt.

Untertitel

Drucken Sie während der DVD-Wiedergabe wiederholt die Taste SUBT, um den gewünschten Untertitel auszuwahlen. Eine DVD kann bis zu 32 auswählbare Untertitel enthalten.

Audio-Sprache

Drucken Sie wahrend der DVD-Wiedergabe wiederholt die Taste AUDIO, um die gewünschte Tonspur auszuwahlen. Eine DVD kann bis zu 8 auswählbare Tonspuren enthalten.

Hinweis:

Das DVD-Startmenü kann Einstellungsmöglichkeiten für Winkel, Untertitel und Tonspur bieten, d. h. Sie können diese Einstellungen möglicherweise auch Dort vormehen.

ZOOM

Drucken Sie die ZOOM Taste wiederholt. Es wird Folgendes auf dem TV-Bildschirm angezeigt: Normal x2 x3 x4 x1/2 x1/3 x1/4 ZOOM OFF

Bei Wiedergabe eines JPEG-Fotos:

Drücken Sie die Zoom-Taste nacheinander für die Zoom-Faktoren x1/2, x1/3, x1/4; mit der Richtungstaste drehen Sie das Bild. Wenn Sie während der Anzeige des Zoom-Faktors x2, x3 oder x4 die Richtungstaste drucken, verschiben Sie die Bildposition.

Funktionen des DVD-Players

PROGRAMM

Drücken Sie die Taste PRO, um das Programm-MENU zu starten. Erneutes Drucken ermöglich auch das sofortige Beenden des Programm-Menus.

Im DVD-Modus

Wenn das Programm-MENU angezeigt wird, geben Sie die Titelund Kapitelnummer ein. Sie konnen mit den Pfeiltasten zu den entsprchenden Positionen wechseln und auch Play oder Clear aktivieren.

Drücken Sie die Wiedergabetaste (PLAY) zum Starten des Programms.

Drücken Sie die Taste OK auf dem CLEAR-Feld, wenn Sie eine falsche Eingabe gemacht haben. Wenn Sie CLEAR erneut drucken, werden alle Tracks abgebrochen.

Im CD-Modus

Wenn das Programm-MENU angezeigt wird, geben Sie die Songnummer ein, und drücken Sie die Taste OK, wenn die Programmierung abgeschlossen ist. Drücken Sie die Wiedergabe-Taste (Play) zum Starten des Programms. Drücken Sie die Taste OK auf dem CLEAR-Feld wenn ihre Eingabe falsch war oder Sie den Song abbrechen möchten. Wenn Sie die Taste OK auf dem CLEAR-Feld erneut drücken, werden alle Songs abgebrochen.

Um den Programm-Modus zu verlasen, drucken Sie zweimal die STOP-Taste.

Hinweis:

Von einigen DVDs wird die Programmbearbeitung nicht Unterstützung.
- Discs mit nur einer Spur können nicht programmiert werden.

Datenspeicher mit Musik-, JPEG- oder Video-Dateien

Legen Sie einen Datenträger in das Laufwerk ein, oder schiben Sie eine SD, MMC oder MS Speicherkarte ein, oder schreiben Sie einen USB Flashspeicher (USB Stick) an.

Der Player durchsucht automatisch (wenn die Option AUTO bei Quelle im Systemeinstellungen gewählt wurde) die Verzeichnisse nach gespeicherten Musik-/JPEG/Video-Dateien. Danach wechselt er automatisch in das ersten Verzeichnis mit Musik-Dateien (bei Discs mit sowohl Musik- als auch JPEG-Dateien; bei Discs mit nur einem Dateityp wechselt er in das ersten Verzeichnis) und spiel den ersten Song ab (der Datename wird hervorgoben).

Bedienung des Dateibrowsers

Mit der Pfeiltasten können Sie zwischen dem Verzeichnis-Fenster, dem Dateilisten-Fenster und der dem Dateifornat wechseln. Dateiformate werden in dieser Reihenfolge angezeigt: Musik (Note), Bilder (Kamera) und Video (Filmrolle).

Der DVD-Player startet automatisch mit der Musikwiedergabe. Um ein Bild oder Film anzuzeigen, wahren Sie das entsprechende Dateifornat und bestätigen Sie die Auswahl mit der OK Taste.

Wahlen Sie einen Film oder ein Bild aus und drücken Sie die OK oder PLAY (>||) Taste. Die Wiedergabe startet.

Datenspeicher mit Musik-, JPEG- oder Video-Dateien

Die Wiedergabe beenden Sie mit der STOP Taste.

Mit dem Ziffernblock konnen Sie die Datei auswahlen, die wiedergegeben werden soll. Beispiel: Wenn die 15. Datie in der aktuellen Liste abgeschweit werden soll, drucken Sie zuerst die Taste 10+ und anschließend 5. Daraufhin wird das 15. Datie wiedergegeben.

Falls der USB Anschluss oder der Kartenleser nicht automatisch startet, dann wahlen Sie im Setup bei den Systemeinstellungen Quelle den gewünschten Eingang (USB, Kartenleser (Card) oder DVD).

Hinweise:

• Wenn Sie eine Disc mit Musik-Dateien wiedergeben, können keine Videos angezeigt werden.
• Drücken Sie beim Anzeigen von JPEG-Bildern die PRO Taste, um den Bildwechselmodus auszuwahlen; es gibt 17 Wechselmodi. Drücken Sie die Programm-Taste mehrmals hintereinander, um die Funktion zu aktivieren und den gewünschten Wechselmodus auszuwahlen.
  Ein Verzeichnis sollte nicht mehr als 400 Dateien enthalten (Musik, Bilder, Video).
• Am USB Anschlussarf aufgrund von CE-Richtlinien nur ein USB-Flashspeicher (USB-Stick) angeschlossen werden.

SYSTEM SETUP

Um das Einstellungsmenu des Players aufzurufen, drücken Sie die Taste DVD-SETUP. In this menu konnen Sie Deteileinstellungen für das Gerät vornehmen. Markieren Sie mit den Richtungstasten die Funktionssymbole. Drücken Sie die Taste OK zum Bestätigten einer Auswahr.

Systemeinstellungen (SYSTEM SETUP)

Wahlen Sie mit der Auf-/Abwärstaste die entsprechende Option aus. Drücken Sie die Taste OK, um das entsprechende Untermenü anzuzeigen.

• Drucken Sie die Auf-/Abwärstaste, um die gewünschte Option zu markieren.
  Bestätigten Sie ihre Eingabe mit der Taste OK.

Quelle (Source)

Mit dieser Option konnen Sie zwischen AUTO, DVD, USB und dem Kartenleser (Card) wahren und die entsprechende Quelle wahren. Die Einstellung AUTO startet immer die Quelle automatisch, die einen Datenträger enthalt.

TV-System

Es stehen drei Modi zur Auswahr, die für Ihr TV-System in Frage kommt: NTSC / PAL / AUTO. Falls

der TV-Modus nicht stimmt, blinkt das Display des DVD-Players und der Bildschirm ist farblos. Die Standardeinstellung ist PAL.

TV-Type

4:3 Letterbox

Das Bild wird vollflächig dargestellt, damit geeht ein großer Teil der Bildinformation verloren, da gewissermaßen nur der wichtige Bereich einer Szene gezeigt wird.

4:3 PANSCAN

Alle Bildinhalte werden dargestellt, allerdings wirkt das Bild durch die schwarzen Balken am oberen und unteren Bildrand beengt.

16:9 (Breitbild)

Die Begriffe Breitbartd oder Widescreen (engl. für Breitbart) wird allgemein, für alle Bildformate verwendet, die breiter als das Standardfernsehformat von 1,33:1 (4:3) sind, unabhängig davon, ob der Film im Letterbox-Format innerhalb eines 4:3-Rahmens oder anamorph gespeichert ist - in der Regel in Formaten ab etwa 1,66:1, Häufig 2,35:1 und bis hin zu 2,76:1. Als „Breitbildfernseher" werden meinste Geräte mit einem Seitenverhältnis von 16:9 (ca. 1,78:1, nahezu dem ebenfls gängigen Kinoformat von 1,85:1 entsprechend) bezeichnet.

Letzter Speicher

Wenn these Option aktiv ist (ON), dann wird die letzte Position bei einer Video DVD gespeichert und nach dem Ausschalten an der gleichen Stelle fortgesetzt.

DVD-Player Einstellung

Kennwort (PASSWORD)

Bewegen Sie den Cursor zum Eintrag PASSWORD (Kennwort), drücken Sie die Taste OK, und geben Sie den Geheimcode „0 0 0 0“ (wenn dies der ersten Gebrauch ist) ein. Nach der Bestätigung müssen Sie einen neuen Geheimcode eingeben und diesen mit OK bestätigten.

Hinweis:

Bitte merken Sie sich den neuen Geheimcode, da Sie die Kindersicherung ansonsten nicht mehr ändern können. Falls Sie den Code vergessen haben, kontaktieren Sie ihren Handler oder unser Unternehmen.

Kindersicherung (RATING)

Es gibt acht Stufen für diese Einstellung:

1. KID-SAFE (kindersicher)
2. 1. G
3. 1. PG
4. 1. PG13
5. 1. PG-R
6. 1. R
7. 1. NC-17
8. 1. ADULT (Erwachsene)

Die ersten Stufe ist für Discs, die für jeder Alter geeignet sind, und die achte Stufe für Discs, die nur für Erwachsene bestimmt sind. Wenn Sie die Kindersicherungseinstellung ändern möchten, wahlen Sie die entsprechende Einstellung aus, und geben Sie dann den vierstelligen Geheimcode ein. Die Werkseinstellung für den Code lautet 8357 (wenn Sie den Player zum ersten Mal verwenden, geben Sie einfach diesen Code ein). Werde der eingebene Code bestätigt, wird die Stufeneinstellung angezeigt. Bewegen Sie den Cursor zur gewündten Stufe, und drücken Sie die Taste OK zum Bestätigten und Speichern.

Standardstellungen (DEFAULT)

Mit dieser Funktion (Default) konnen Sie die Werkseinstellungen wiederherstellen. Wenn Sie RESTORE (Wiederherstellen) auswahlen, werden die letzten Benutzereinstellungen rückgangig gemacht und der Player auf die Werkseinstellungen zurückgesetzt.

Spracheinstellungen

Drücken Sie im Stopp-Modus die Taste SETUP, und wahlen Sie LANGUAGE (Sprache) aus.

1. OSD Sprache
2. Audio Sprache
3. Untertitel Sprache
4. Menu Sprache

Audio Einstellung

Das AUDIO Setup enthalt nur eine Einstellung.

Positive Werte erhöhen die Höhen. Negative Werte erhöhen die Basse.

Lautsprecher-Einstellungen

Die Laufsprechereinstellungen enthalten nur die Optionen im Submenu Downmix und Vorderer Laufsprecher.

Downmix

TheseinstellungermoglichtdieArtderanlagen Tonausgabe.

Lt / Rt:

Wenn Sie den DVD-Player an einem externen Dolby Pro Logic Decoder anschließen. Dolby Pro Logic ist eine analoges Mehrkanalsystem. Dabei wird aus einer Stereo:

Wahlen Sie diese Option, wenn Sie den Tonausgang direkt an einem 2.0 aktiven Laufsprechersystem anschließen.

Virtual Surround Sound (VSS):

Bei dieser Einstellung werden 5.1-Kanal-Signale als faktiver Surround Sound zusätzlich zum Sound des Soundtracks ausgegeben.

Vorderer Laatsprecher (Front)

Mit dieser Einstellung konnen Sie die Grübe der Laufsprecher einstellen, Groß oder Klein. Standard ist Groß eingestellt.

Digital-Einstellungen

Die Digital-Einstellungen enthalten zwei Optionen, den dynamischen Bereich und Dual Mono.

Dual Mono

Die Optionen bei Dual Mono sind:

Stereo:

Der linke Monosound wird zu dem linken Laufsprecher gesendet und der rechte Monosound zu dem rechten Laufsprecher.

L-Mono:

Der linke Monosound wird zu beiden Lautsprecher gesendet.

DVD-Player Einstellung

Digital-Einstellungen

R-Mono:

Der rechte Monosound wird zu beiden Lautsprecher gesendet.

Mix-Mono:

Linker und rechtter Monosound wird vermischt an beiden Lautsprecher gesendet.

Dynamische Bandbreite

Mit der Option „dynamische Bandbreite“ konnen Sie das Maß der Dämpfung definieren. Bei der Einstellung „Full“ wird die Ausgabe am stärksten gedämpft. Der so genannte Nachtmodus.

Bei der Option „Aus“ wird die Tonausgabe nicht verändert und keine Kompression findetstatt.

Video-Einstellungen

Die Videoeinstellungen enthalten Optionen zu Helligkeit, Kontrast, Farbstätigkeit und der Schäfte.

Helligkeit (Brightness)

Mit den Richtungstaten / können Sie die gewünschte Einstellung vornehmen und mit der Taste ENTER bestätigten.

Kontrast (Contrast)

Mit den Richtungstaten / können Sie die gewünschte Einstellung vornehmen und mit der Taste ENTER bestätigten.

Farbton (Hue)

Mit den Richtungstaten / können Sie die gewünschte Einstellung vornehmen und mit der Taste ENTER bestätigten.

Sattigung (Saturation)

Mit den Richtungstaten / können Sie die gewünschte Einstellung vornehmen und mit der Taste ENTER bestätigten.

Scharfe (Sharpness)

Mit den Richtungstaten / können Sie die gewünschte Einstellung vornehmen und mit der Taste ENTER bestätigten.

Sollte es Probleme mit Ihr dem DVD-Player geben, prufen Sie die folgende Liste, bevor Sie sich an den Kundendienst wenden. Technischer Kundendienst von Xoro/MAS:

Tel.: [phone]
- Internet: www.xoro.de/support.htm

Symptom Prüfen und Maßnahme
Keine Wiedergabe von Disk	Keine Disc eingelegt. Legen Sie eine Disc ein.Disc wurde falsch herum eingelegt. Legen Sie die Disc mit der beschriften Seite nach hinten ein.Regionaleinstellung der Disc stimmt nicht mit der des Players überein.Alterseinstufung der Disc istHigher als Einstellung bei Kindersicherung.Disc-Typ ist nicht für den Player geeignet.Disc ist beschädigt oder Gerät war bereits ein oder zwei Stunden eingeschaltet.Im Player ist es möglicherweise zu Kondensationen gekommen. Entnehmen Sie die Disc, und setzen Sie das Gerät ein oder zwei Stunden eingeschaltet.Datainhalt ist nicht konform
Keine Wiedergabe von USB	Aktivieren Sie den USB Anschluss (System Setup ->Quelle ->USB)Schließen Sie den USB Speicher richtig herum an Dateninhalt ist nicht konform
Keine Wiedergabe vom Kartenleser	Aktivieren Sie den Kartenleser (System Setup ->Quelle ->CARD)Legen Sie die SD, MMC oder MS Karte mit der Beschrifting nach hinten ein Dateninhalt ist nicht konform
Bild verbraucht/verzerrt	Die Disc ist verschmutzt oder beschädigt. Säubern Sie die Disc, oder legenseine andere Disc ein.
Kein Vollbild	Wahlen Sie das Bildschirmformat im Einstellungsmenü des Players aus.
Springen und Su-chen nicht möglich	Manche Discs sind so programmiert, dass Benutzer eine Abschnittene nicht überspringen oder einen Suchlauf durchführten können (insbesondere im WARNING-Abschnitt). Bei Discs mit nur einem Kapitel ist die Springen-Funktion nicht möglich.
USB- oder Karten-Speichergrößen	Die unterstützt GröBe für USB Speicher oder Speicherkarten beträgt bis zu 2 GB. Leider gibt es eine Vielzahl von entsprechenden USB-Sticks oder Karten und nicht alle können unterstützen werden.Verwenden Sie keine SDHC Speicherkarten.Verwenden Sie keine MS Pro/Duo SpeicherkartenBitte beachten Sie, dass bei allen Speichermedien ausschließlich FAT 32 Unterstützung wird. Falls ein Medium mit NTFS formatiert ist, wird es nicht erkannt.

Spezifikationen

HTC		2228D
Bildschirmgroße 54,8 cm (21,6 Zoll)
Auflösung in Pixel		1366 x768
Seitenverhältnis		16:9
Helligkeit	350 cd/m2
Krontrast	800:1
Reaktionszeit	5 ms
Blickwinkel	170 °
TV System	PAL BG / DK / I oder SECAM BG / DK / L / L'
Stereo	NICAM / A2
Anschlüsse
HDMI	Standard TMDS max. 1080p
Y Pb Pr	Y: 1 V p-p // Pb und Pr: 0,7 V p-p
CVBS	Y: 1,0 V p-p +/- 3 dB
SCART	RGB: 1,0 V p-p 75 Ohm
VGA Auflösung	640 x 480 / 800 x 600 / 1024 x 768 / 1366 x 768 bei 60 Hz
Antenne	RF Antennenanschluss, 75 Ohm
Loutsprecher	2 x 3 Watt
AC	220 - 240 V bei 50 - 60 Hz
Verbrauch	Max. 60 Watt / Stand-By < 1 Watt
Maße (LxTxD) [mm]	531 x 200 x 406
Gewicht	5,5 kg
Pixelfehler
Helle Pixel (Bright Dot)	≤ 2
Dunkle Pixel (Dark Dot)	≤ 3
Helle + Dunkle Pixel	≤ 4
Liniendefekte	Nein
Helligeitsunterschiede (Mura)	Nein

5.1 Kanal / AC-3

5.1-Mehrkanalcodierung bedeutet, dass sowohl fünf Kanäle mit valler Bandbreite (Links, Center, Rechts, Surround links, Surround rechts) als auch ein Tieftonkanal vorhanden sind (für diesen steht das ".1" er sorgt für das drohnende Bassgrollen, das Sie auch in einem gut ausgestatteten Kinosaal horen und spuren). Sowohl Dolby Digital® als auch DTS® unterstützen 5.1-Codierung und -Decodierung.

CD

Eine CD (Compact Disc) ist eine mit Metall beschichtete Kunststoffscheibe. Sie hat einen Durchmesser von 12 cm und eine Stärke von ca. 1,2 mm. Die Entwicklung these Speichermediums erfolgte 1985 von Sony und Philips. Die Vorteile liegen in der digitalen Verarbeitung der Musiksignale, was eine nahezu originalgetreue Wiedergabe erhöht. Darüber war bei der CD die Speicherdichte hoher, das Handling einfacher, die Lebensdauer deutlich länger und sie ist nahezu verschleißfrei.

Mittlerweile sind aus der CD zwölf verschiedene Datenträger entstanden. Die geläufigsten sind die CD-DA (Compact Disc - Digital Audio), CD-ROM (Compact Disc - Read Only Memory, Speicher mit Lesezugriff) und die DVD (Digitale Versatile Disc).

Man kann auf einer CD (-DA) zwischen 74 - 80 Minuten Musik speichern. Dies entspricht einer Datenmenge von ca. 650 - 700 MB.

Die Signalübertragung bei der CD erfolgt berührungslos mittels Laserlicht. Die CD wird von der Mitte zum Rand ausgegeben. Die Daten/Musik sind in einer spiralförmigen Bahn voninnen nach außen angelegt.

Eine CD im Querschnitt hat Vertiefungen "Pits" und Erhebungen "Lands". Sie sind in der vorher erwähnten Spirale angeordnet. Der Abstand zwischen den Pits ist ungebärn 1,6 mm.

Das Laserlicht, das eine Laserdiode erzeugt, wird durch verschiedene Spiegel und Prismen umgeleitet und dann durch eine Linse zu einem Laserstrahl gebündelt. Diese Laserstrahl tastet in der spiralförmigen Laufbahn die CD-Oberfläche ab. Bei Pits werden die Laserstrahlen gebrochen. Dieses gebrochene Licht wandert auf dem Laserstrahl zurück und wird an einen Fotosensor geleitet. Der Fotosensor schickt die Informationen an den Mikroprozessor weiter. Diese übersetzt die Informationen (Ein/Aus) in Tonsignale zurück. Den Rest übernimmt die Stereo-Anlage.

CVBS

Composite Video Schnittstelle. Das Videosignal wird über eine einzige Leitung übertragen. Diese Schnittstelle sollen den Sie nur dann verwenden, wenn Ihr Wiedergabegerät keine andere von ihrem Xoro Fernseher Unterstützung Schmittstelle hat, da die Übertragung über CVBS prinzipiell ein deutlich schlechteres Bild liefert als andere Übertragungsarten. Zu erkennen ist die CVBS-Schnittstelle an der gelben Farbe des Cinch-Steckers.

Dolby Digital 5.1

Dolby Digital® 5.1 ist ein Verfahren zur Übertragung und Speicherung von 5.1-Kanal-Tonspuren bei digitalen Medien wie DVDs, digitalem Kabelfernsehen, terrestrisch übertragenem Digitalfernsehen (DTV) und Satellitenübertragungen. Anders als bei den Codier- bzw. Decodierverfahren Dolby Surround® und Pro Logic®, die die Kanaltrennung aufgeben, um Surround-Sound in Stereo-Tonspuren unterbringen zu konnen, handelt es sich bei Dolby Digital® um ein diskretes Verfahren, bei dem die verschiedene Kanäle während der Codierung und Decodierung vollständig voneinander getrennt bleiben. Dolby Digital 5.1 ist der Industriestandard für die Codierung von DVD-Filmen mit SurroundSound.

DSP

Digital Signal Processor. Abkürzung für Mikrochips, die Signale (z.B. den Ton) digital Weiterverarbeit- ten (z.B. wird Virtual Surround durch einen DSP erzeugt)

DVD

Die DVD (Digital Versatile Disc) kam 1995 auf den Markt und ist ein Datenträger mit großer Speicherkapazität. Eine gewöhnliche CD-ROM, die einen Speicherplatz von 650 MB aufweist, wird durch den Speicherplatz der DVD von bis zu 9 GB in den Schatten gestellt. Gerade bei der Wiedergabe von Videoformatenspiel, die Speicherkapazität eine große Rolle. Neben dem hohen Speicherplatz genießt der Konsument bei der Wiedergabe von DVDs zusammen chwertige digitale Bild- und Tonqualität. Bis zu acht Audiokanäle kann eine DVD ansteuern. Das heißt im besten Fall, dass ein Film in 8 Sprachen gehört werden kann.

Foto-CD (JPEG CD)

Eine Foto-CD ist ein Aufzeichnungsverfahren zur Speicherung von Fotos auf einer CD-ROM in einer plattformabhängigen Multiresolutions-Struktur (Unterstützung verschiedener Auflösungen und Formate z.B.: JPEG, BMP, etc). Da ein einzelnr Foto-Film kaum ausreicht, um eine CD zu fullen, konnen nachträglich weitere Filme auf eine noch nicht vollständig gefüllte CD übertragen werden. Damit ein CD-ROM-Laufwerk diese Bilder laden kann, muss es multisessionfähig sein.

GUI

Graphic User Interface Siehe OSD.

Helligkeit

Das Wort Helligkeit wird meinst für die subjektive Lichtempfindung benutzt. Diese Sinnesempfindung ist physikalisch etwa dem Logarithmus des Reizes proportional, kann aber bei verschiedenen Personen etwas unterschied sein. Sie hangt insbesondere von der spektralen Empfindlichkeit der Sehzellen ab, die bei den meisten Menschen in der Wellenlänge 0,47 m (gelb-grün) am hochsten ist. Das menschliche Auge arbeitet in einem sehr große Helligeitsbereich, der Lichtintensitäten von 1:10 Milliarden entspricht (Sehschwelle 10^-13 Lumen). Dennoch konnen wir verschiedene Helligkeiten als unterscheidlich wahrnehmen, sobald sich ihre Lichtmenge um mehr als 10% unterscheidet.

HUE

engl. Farbton. Mit HUE kann man den Farbton einstellen.

Interlaced

Bildaufbauverfahren im Zeilensprungverfahren. Hierbei werden nacheinander zwei um eine Bildzeile versetzte Halbbilder erzeugt. Dies ist das übliche Verfahren bei herkommlichen 50 Hz TV Geräten.

Kontrast

Kontrast bezeichnet den Unterschied zwischen hellen und dunklen Bereichen, praziser die Steilheit der Tonwertkurve einer visuellen Darstellung. Der Kontrast ist ein Unterscheidungsmerkmal für den Helligkeitsverlauf eines Bildes, oder zwischen zwei Bildpunkten. Der Kontrastumfang oder die Dynamik beschreiben den Intensitätsunterschied zwischen dem hellsten und dunkelsten Punkt eines BilDES.

Seitenverhältnis: 4:3 und 16:9

"Vollbildformat" ("Full Frame") bezieht sich auf Inhalte, die für die Darstellung auf TV-Geräten mit einem Seitenverhältnis von 4:3 entwickelt wurden. "Breitbildformat" ("Widescreen") bezieht sich auf Inhalte, die für die Darstellung auf Bildschirmen mit einem Seitenverhältnis von 16:9 (wie z. B. Breitbild-Fernsehgeräte) entwickelt wurden.

Werden Inhalte im Breitbartfeldformat auf einem 4:3-Bildschirm angezeigt, so erscheinen im entstehen Leerraum am oberen und unteren Bildrand schwarze Streifen.

Safety information

Safety informations 5

Notes

The "Grüne Punkt" denotes that the MAS Elektronik AG pays a duty to the "Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung".

In the box

Tel.: [phone]
- Internet: www.xoro.de/support.htm
