RMHDC110WC - Hotte FALCON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	110 cm de large
Débit d'air	Jusqu'à 800 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	Éclairage LED intégré
Installation	Installation murale
Consommation énergétique	Classe énergétique A
Niveau sonore	Max 65 dB
Maintenance	Filtres à nettoyer régulièrement, entretien facile
Sécurité	Protection contre les surchauffes
Garantie	2 ans
Accessoires inclus	Kit de montage et filtres
Couleur	Blanc

FOIRE AUX QUESTIONS - RMHDC110WC FALCON

Comment nettoyer le filtre à graisse de la hotte FALCON RMHDC110WC ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 15 minutes. Ensuite, frottez doucement avec une brosse non abrasive, rincez à l'eau claire et laissez sécher avant de le réinstaller.

Que faire si la lumière de la hotte ne s'allume pas ?

Vérifiez d'abord si l'ampoule est grillée. Si c'est le cas, remplacez-la par une ampoule de même type et de même puissance. Si la lumière ne s'allume toujours pas, vérifiez le câblage et assurez-vous que la hotte est correctement branchée.

La hotte FALCON RMHDC110WC fait-elle trop de bruit ?

Un bruit excessif peut être causé par un filtre à graisse encrassé ou un moteur défectueux. Assurez-vous que le filtre est propre. Si le bruit persiste, il peut être nécessaire de contacter un technicien pour vérifier le moteur.

Comment régler la vitesse d'aspiration de la hotte ?

La vitesse d'aspiration peut être réglée à l'aide des boutons de commande situés sur le panneau avant de la hotte. Choisissez entre les différentes vitesses en appuyant sur les boutons correspondants.

Est-il normal que la hotte dégage une odeur lors de la première utilisation ?

Oui, il est normal que la hotte dégage une légère odeur lors de la première utilisation en raison des matériaux utilisés dans sa fabrication. Cela devrait disparaître après quelques utilisations.

Comment installer la hotte FALCON RMHDC110WC ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que la hotte est fixée à une hauteur adéquate au-dessus de la cuisinière et que toutes les connexions électriques sont sécurisées.

Quel type de filtre dois-je utiliser pour la hotte FALCON RMHDC110WC ?

La hotte utilise un filtre à graisse en aluminium lavable. Assurez-vous de remplacer le filtre à charbon si vous utilisez la hotte en mode recyclage.

Comment puis-je savoir si le filtre à charbon doit être remplacé ?

Si vous remarquez une diminution de l'efficacité d'aspiration ou des odeurs persistantes, il est peut-être temps de remplacer le filtre à charbon. En général, il est recommandé de le remplacer tous les 6 mois.

MODE D'EMPLOI RMHDC110WC FALCON

Manuel d'Instructions

Bedienungsanleitung

Gebruiksaanwijzing

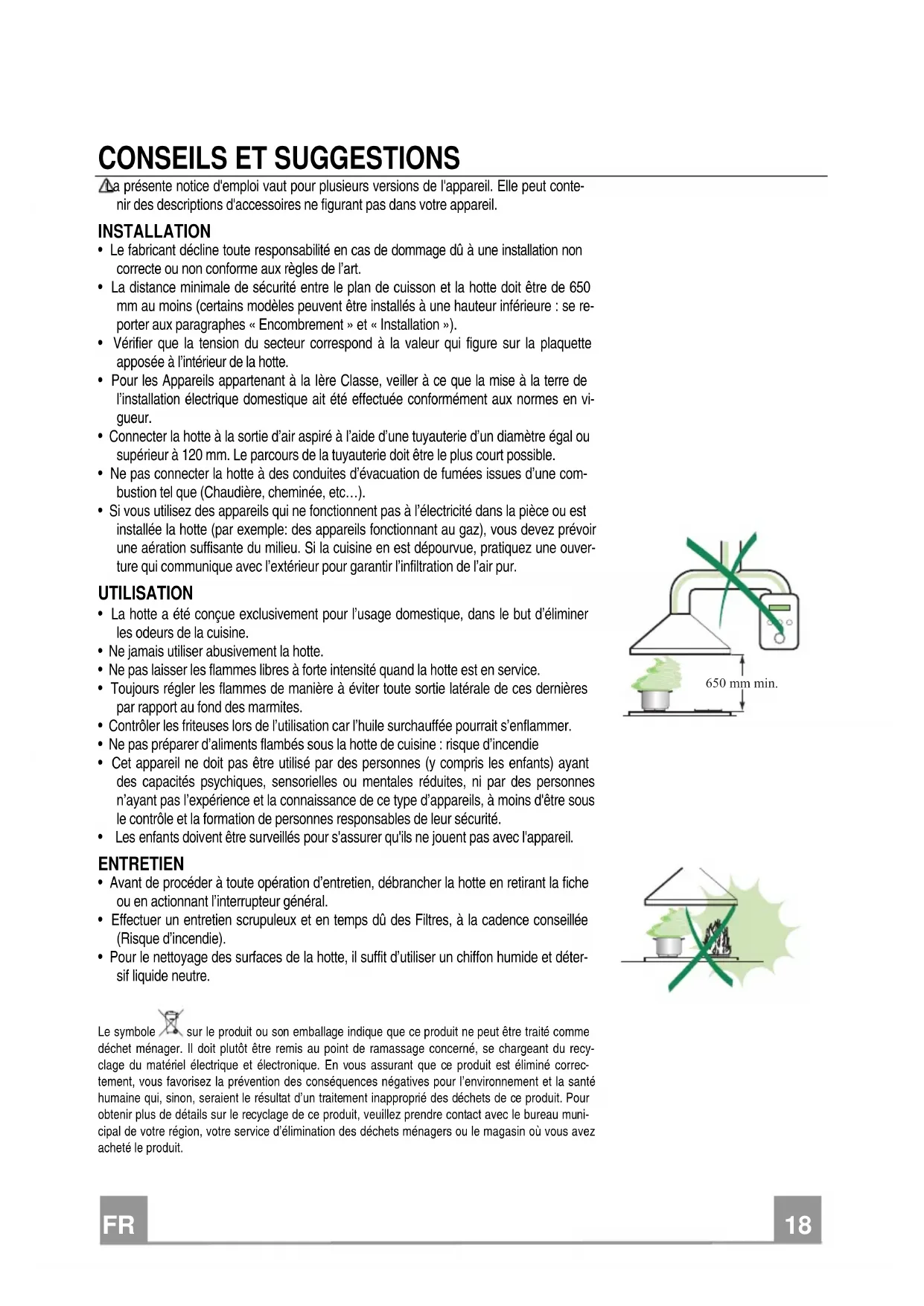

a presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre apparéil.

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.

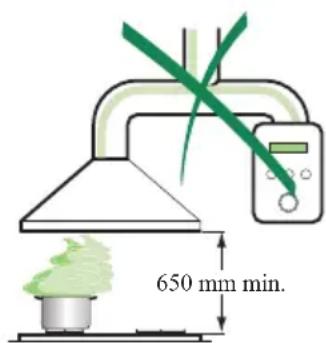

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certaines modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspièr à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilise des appareils qui ne fonctionnent pas à l'électricité dans la piece ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a ete conque exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.

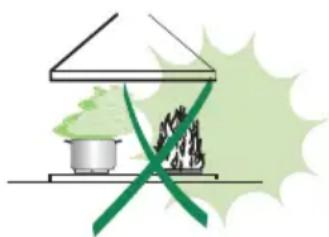

• Ne pas laisser les flammes libres à force intensité quand la hotte est en service.
• Toujours regler les flammes de maniere à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacities psychiques, sensorielles ou mentales réduites, ni par des personnes n'avant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et déter-sif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plutot etre remis au point de ramassage concerné, se chargeant du recyclage du materiel electrique et electronique. En youss assurant que ce produit est elimine correctement, vous favorisez la prevention des conséquences négatives pour l'environnement et la santheumaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de voire region, voire service d'elimination des déchets menagers ou le magasin ou vous aze achete le produit.

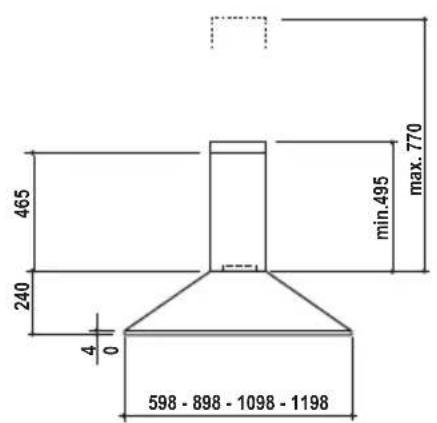

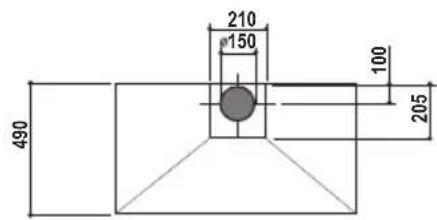

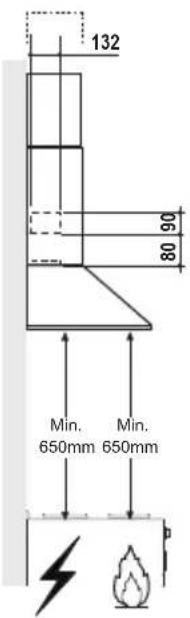

Encombrement

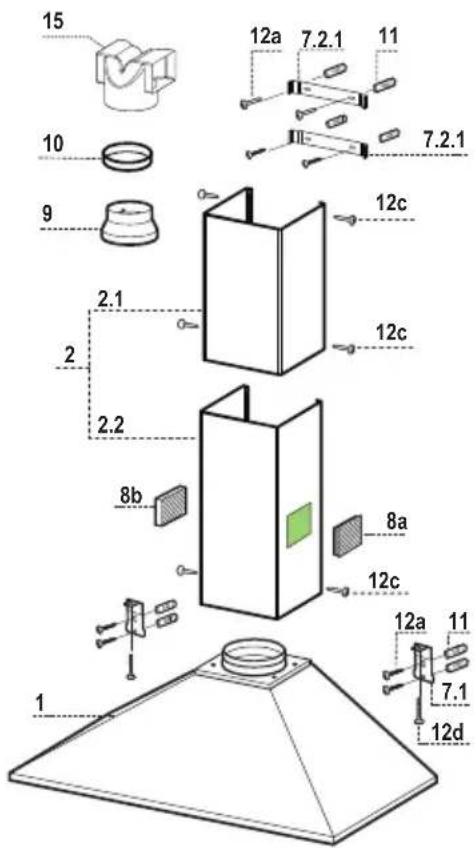

Composants

Réf. Q.te Composants de Produit

1 1 Corps Hotte equipe de: Commandes, Lumiere, Groupe Ventilateur, Filtres
2 1 Cheminée Télescopique formée par :
2.1 1 Cheminee Supérieure
2.2 1 Cheminee Inférieure
8a 1 Grille en Direction Droite Sortie Air
8b 1 Grille en Direction Gauche Sortie Air
9 1 Flamque de Reduction 150-120 mm
10 1 Anneau de raccord 120 - 125 mm
15 1 Raccord Sortie Air

Réf. Q.té Composants pour l'installation

7.1 2 Brides Fixation Corps Hotte
7.2.1 2 Brides Fixation Cheminée Supérieure

11 8 Chevilles

12a 8 Vis 4,2 x 44,4
12c 6 Vis 2,9 x 9,5

12d 2 Vis M4 x 25

Q.té	Documentation
1	Manuel d'instructions

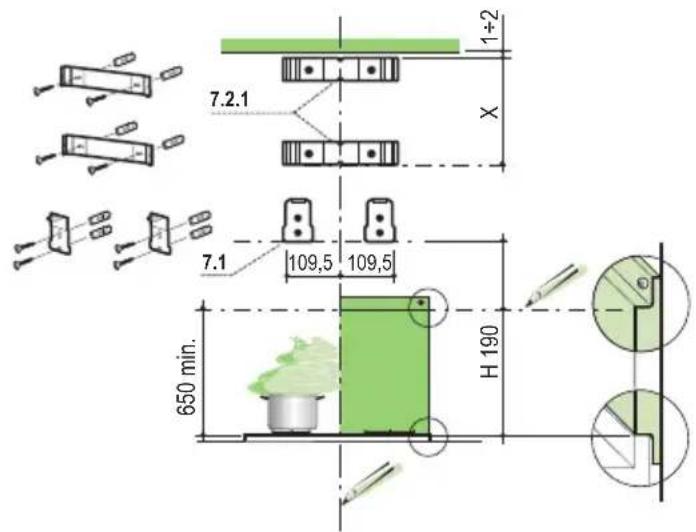

Perçage Paroi et Fixation Brides

Tracer sur la paroi :

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte.
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embases : à la cote H (H = hauteur de la partie en vue de l'embase), en cas d'installation avec embase.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous de la bride.
• Poser comme indiqué, la bride 7.1 à 109,5 mm de la ligne verticale de repère, et 190 mm au-dessus de la ligne horizontale de repère.
• Marquer les centres des trous de la bride.
• Répéter cette opération sur le côte opposé.

L'Embase doit être montée avant d'instructor le corps de la hotte et si l'on souhaite la fixer au mur par le haut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter les bases. Comme il s'agit d'une opération complexe, elle doit être confiée à l'installateur de la cuisine ou à un personnel compétent ayant pris reconnaissance de toutes les dimensions finale des meubles.

En se limitant à la fixation supérieure, procéder comme suit :

• Poser l'embase sur la base en insérant l'intercalaire inférieur entre le plan supérieur et la parroi, en le centrant par rapport à la ligne verticale de repère.
• Marquer les centres des deux trough de l'intercalaire supérieur.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trouss.
• Fixer les brides en utilisant les vis 12a fournies.
• Si présente, fixer l'embase, en utilisant les vis 12a fournies.

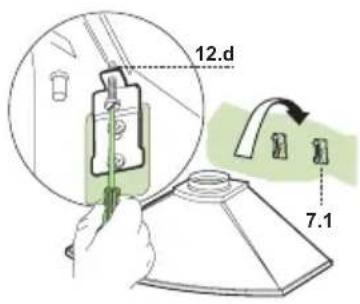

Montage Corps Hotte

• Visser sur les brides 7.1 les 2 vis 12d fournies.
• Accrocher le corps hotte aux brides 7.1, en le centrant sur la ligne verticale.
• Agir sur les vis 12d, par le dessous de la hotte pour en niveler le corps.

Connexions

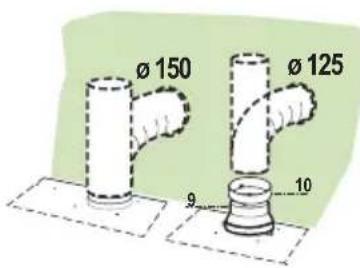

SORTIE DE L'AIR EN VERSION EVACUATION

Pour l'installation dans la Version Aspirante, connecter la hotte au tuyau d'évacuation, au moyen d'un tuyau rigide ou flexible de 150 ou 125 mm, que l'installateur pourrait désirar à son propre gré.

• Pour raccord de 125 mm ,insérer la bride de réduction 9 sur la sortie du corps de hotte et l'anneau d'agrandissement 10 de 120-125 mm sur la bride.
  Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.
• Retirer les filtres anti-odeur au charbon actif, s'ils sont montés.

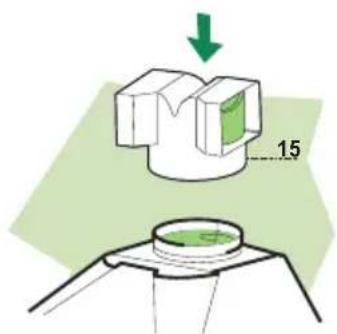

SORTIE AIR VERSION FILTRANTE

• Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

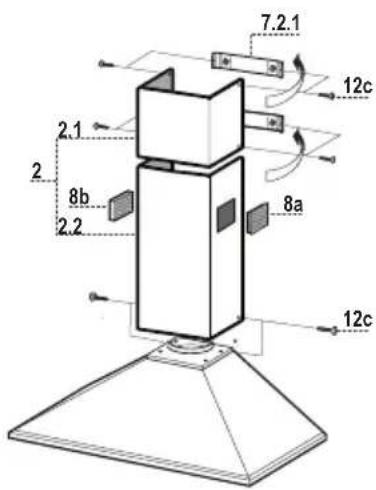

Montage Cheminée

Cheminée supérieure

• Elargir légerement les deux bords lateraux, et les accrocher derrière les brides 7.2.1; referrer jusqu'à la butée.
  Fixer létairelement aux brides, à l'aide des 4 vis 12c (2,9 x 9,5) fournies.

Cheminée inférieure

• Elargir légarèment les deux bords latéraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; referrer jusqu'à la butée.
• Fixer létalement la partie inférieure au corps hotter, à l'aide des deux 2 vis 12c (2,9 x 9,5) fournies.
• Pour la version filtrante, appliquer les grilles de direction 8a - 8b dans les logements prévus à cet effet, pour que les symboles de direction soient orientés vers le haut et le face avant de la hotte. S'assurer qu'elles soient bien insérées dans le Raccord 15.

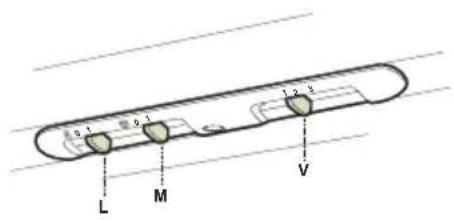

L Lumières Allume et étant l'éclairage.

M Moteur Allume et eteint le moteur aspiration
V Vitesses Determine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un changé d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.

3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

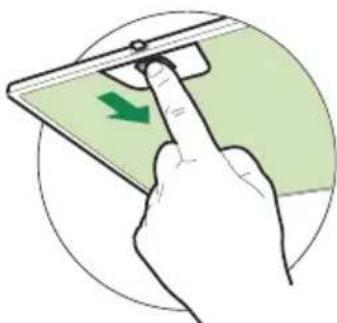

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus frequentlyment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser secher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (Version filtrante)

Il ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus frequentlyment en cas d'emploi particulièrement intense.

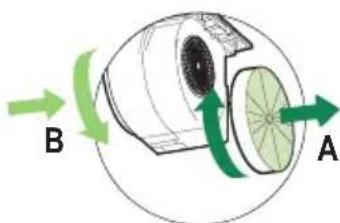

REEMPLACEMENT Filtre AU CHARBON ACTIF

• Retirer les filtrres anti-graisse métalliques.
• Retirer les filtrés anti-odeur au charbon actif satures, comme indiqué (A).
• Monter les nouveaux filtrres (B).
• Remonter le filtres anti-graisse métalliques.

Eclairage

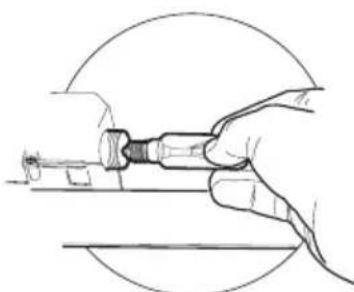

REPLACEMENT LAMPES

Lampe halogène de 28 W.

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.
