MODE D'EMPLOI EcoTEC plus VC 656 VAILLANT
Chaudière murale gaz à condensation
VC
VCW
Table des matieres
Caracteristiques de l'appareil
Accessoires recommendés
Table des matieres
Charactéristiques de l'appareil 2
1.2 Symboles utilisés
1.3 Validité de la notice 3
1.4 Marquage CE 3
1.5 Plaque signalétique 3
2 Sécurité
3 Remarques relatives au fonctionnement .... 5
3.1 Conditions de garantie
3.2 Utilisation conforme de I'appareil 6
3.3 Choix de l'emplacement 6
3.4 Nettoyage
3.5 Recyclage et mise au rebut 6
3.5.1 Appareil
3.5.2 Emballage 6
3.6 Conseils en matière d'économie d'énergie 6
4 Utilisation 8

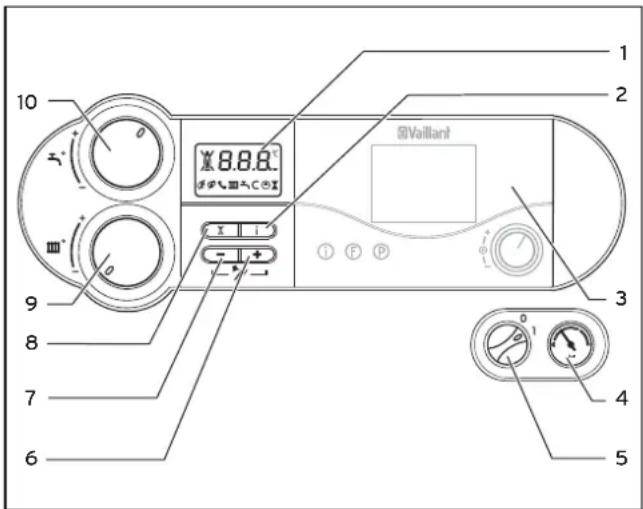

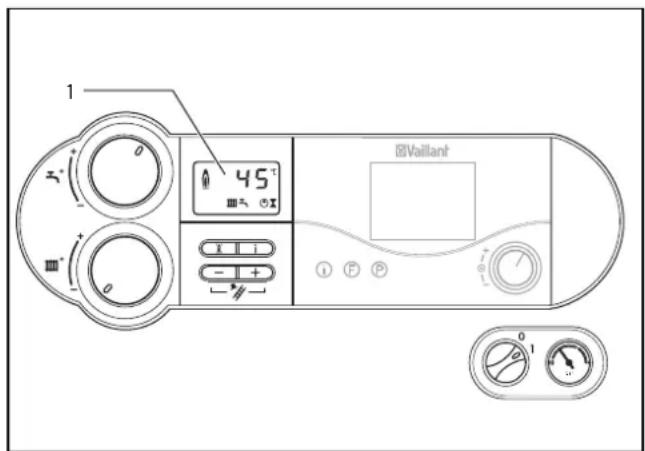

4.1 Aperçu des éléments de commande du modele ecoTEC plus 8

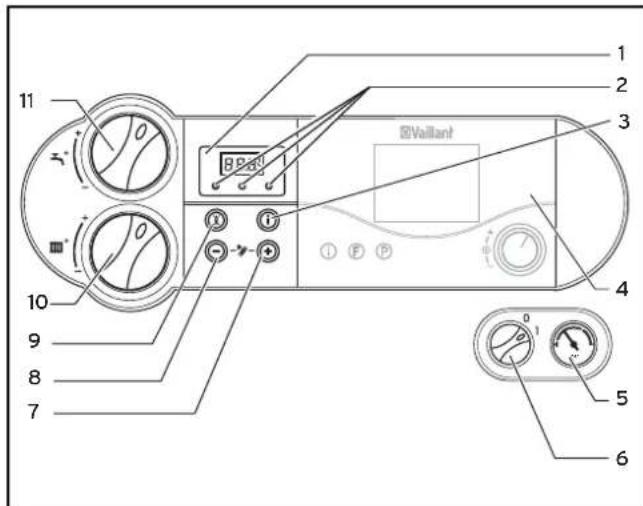

4.2 Aperçu des éléments de commande du modele ecoTEC pro 10
4.3 Mesures à prendre avant la mise en fonctionnement 11

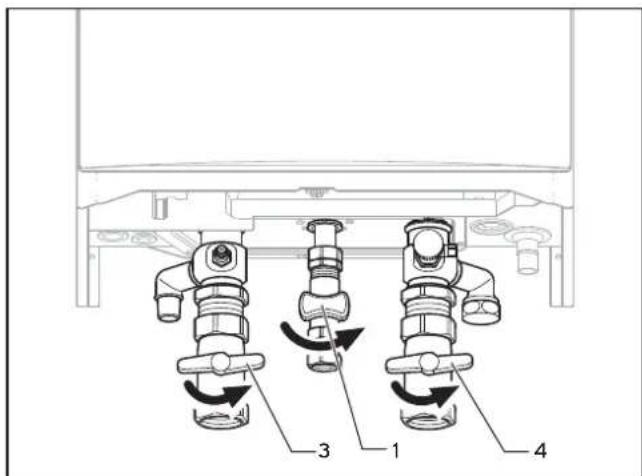

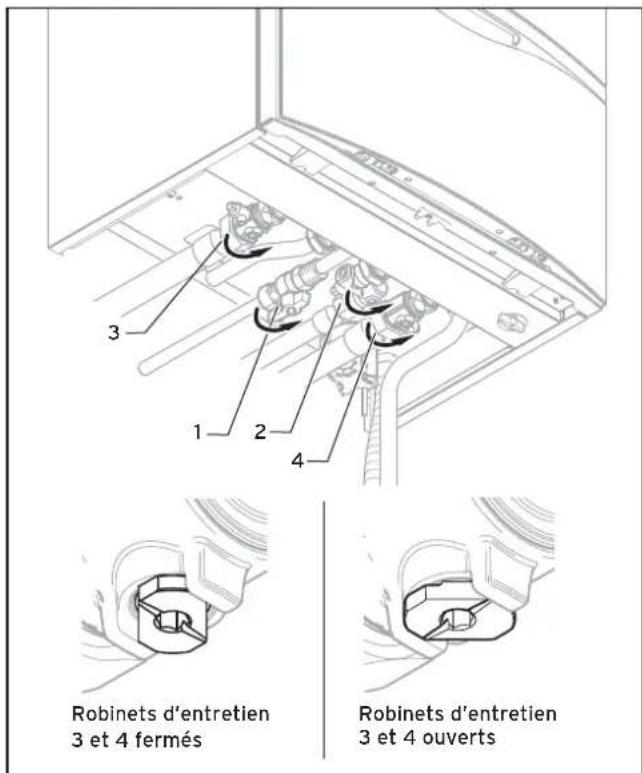

4.3.1 Ouverture des dispositifs d'arrêt 11

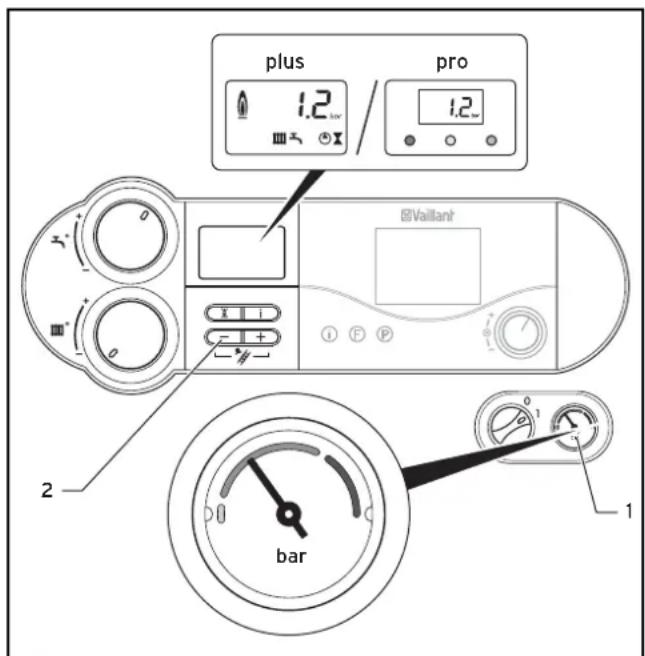

4.3.2 Contrôle de la pression du système 12

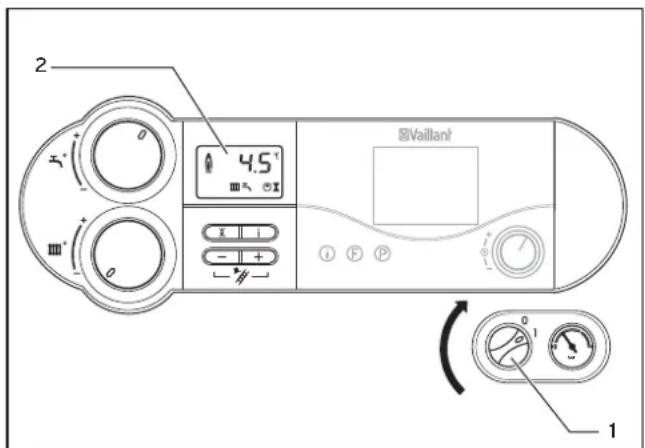

4.4 Mise en fonctionnement 12
4.5 Préparation de I'eau chaude avec des
appareils VCW 13

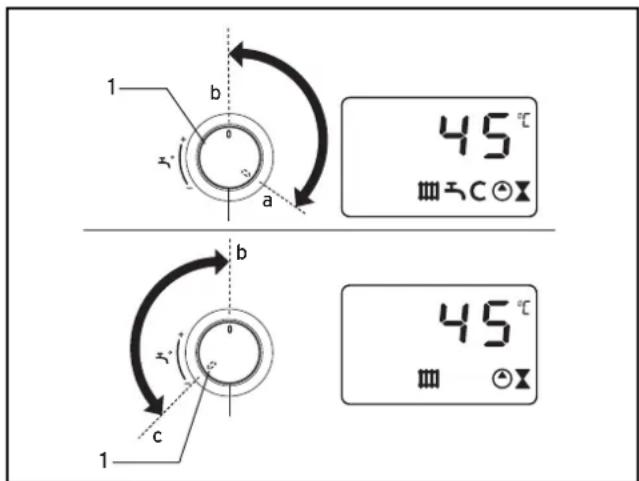

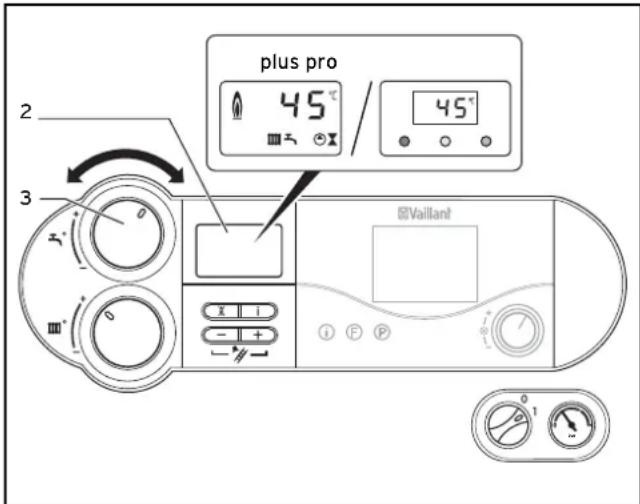

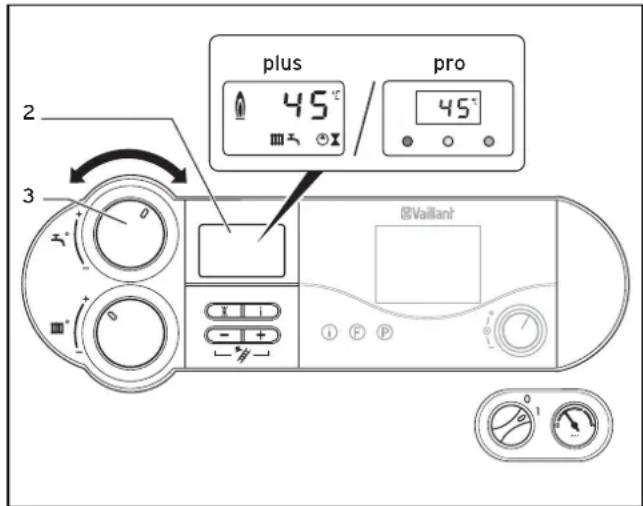

4.5.1 Réglage de la température d'eau chaude 13
4.5.2 Mise en marche et à l'arrêt de la fonction de maintien de la température 13

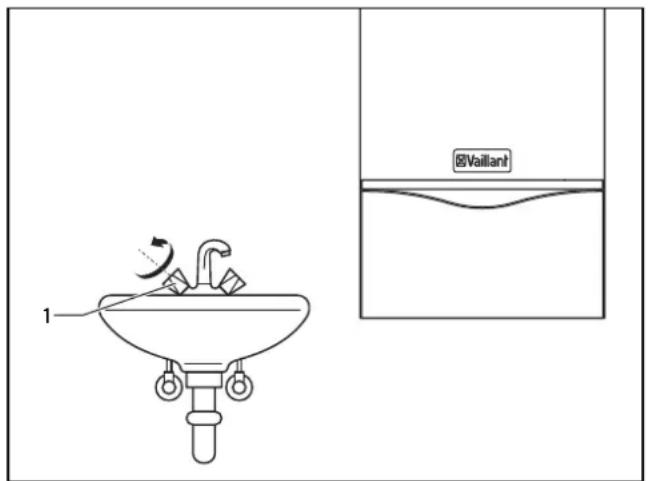

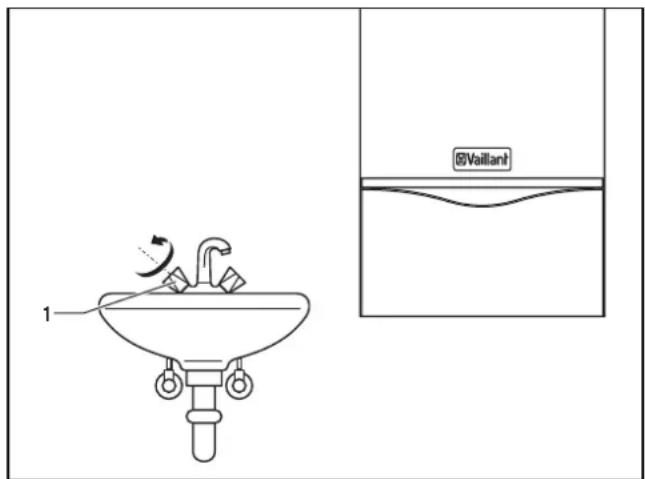

4.5.3 Puisage d'eau chaude sanitaire 14
4.6 Préparation de I'eau chaude avec des
appareils VC 14

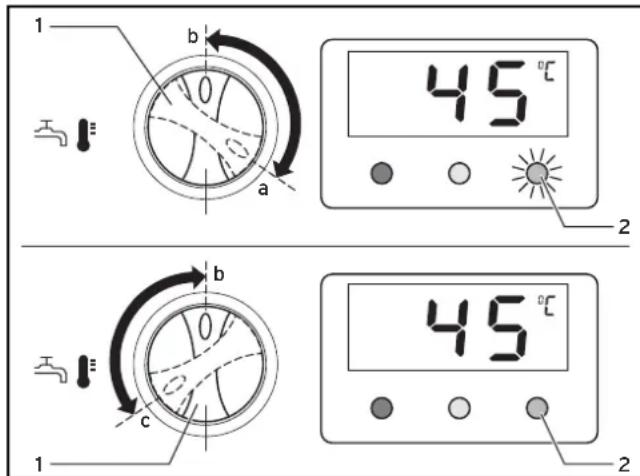

4.6.1 Réglage de la température d'eau chaude.... 14
4.6.2 Désactivation du mode ballon (uniquement appareils VC avec ballon d'Eau Chaude Sanitaire externe) 15
4.6.3 Puisage d'eau chaude sanitaire 15
4.7 Réglages pour le mode chauffage 15

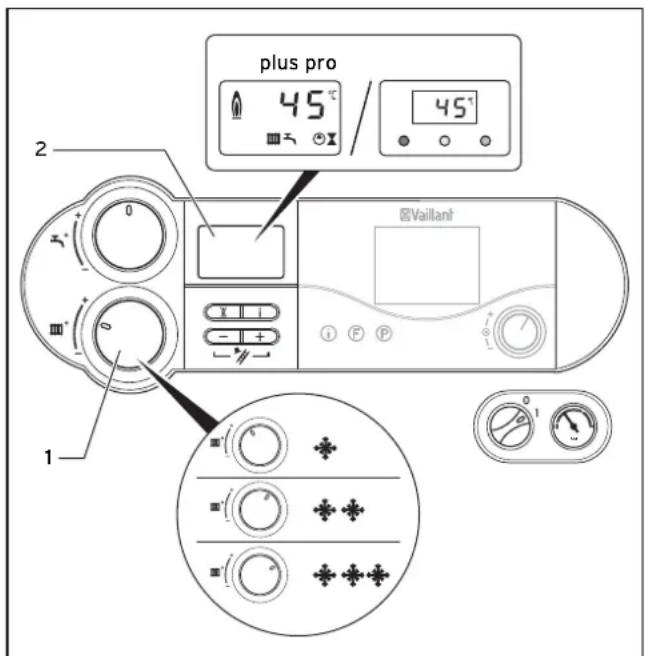

4.7.1 Réglage de la température de départ (sans apparéil de régulation) 15

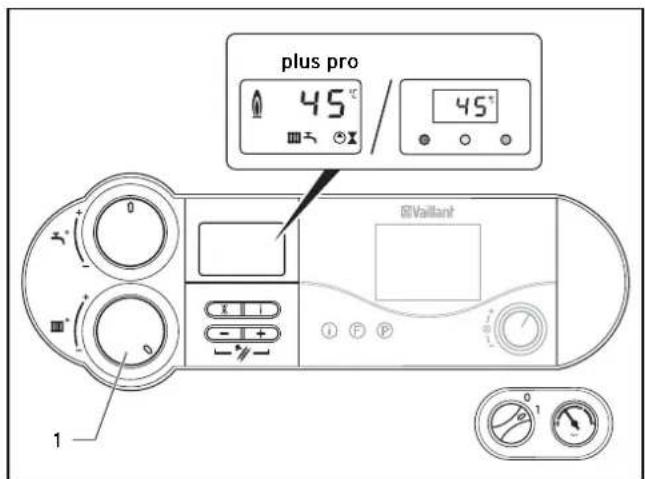

4.7.2 Réglage de la température de départ (avec apparéil de régulation) 16

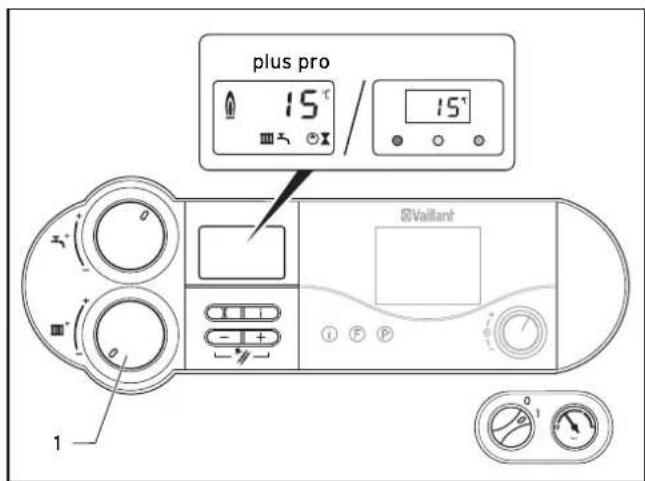

4.7.3 Désactivation du mode chauffage (position été) 16

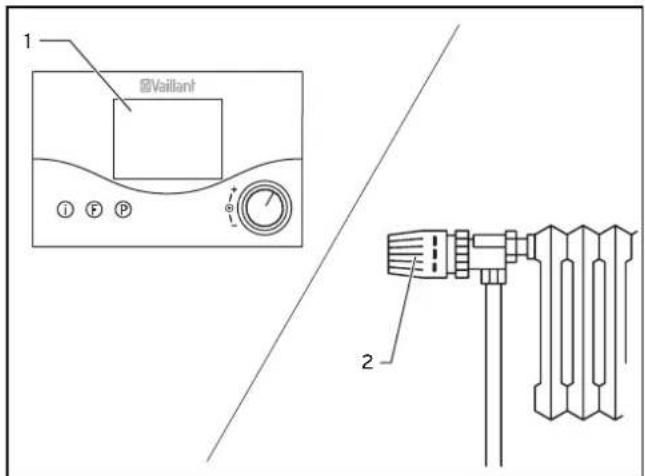

4.7.4 Réglage du thermostat d'ambiance ou du régulateur à sonde extérieure. 16

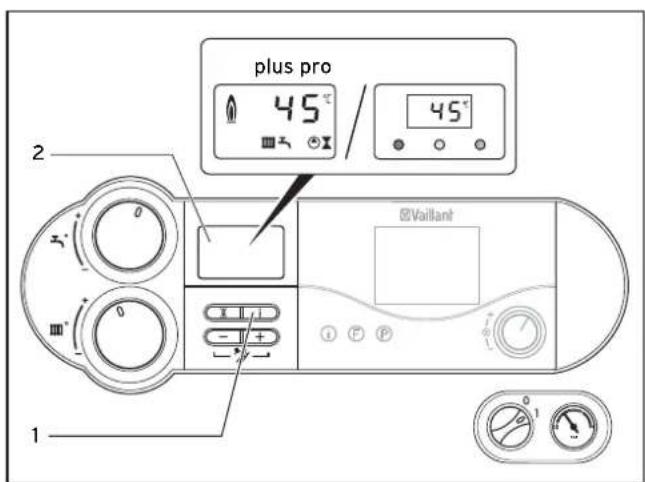

4.8 Affichages d'etat (pour les travaux de maintenance et de réparation par l'installateur spécialisé) 16
4.9 Dépannage 17
4.9.1 Anomalies dues à l'absence d'eau 17

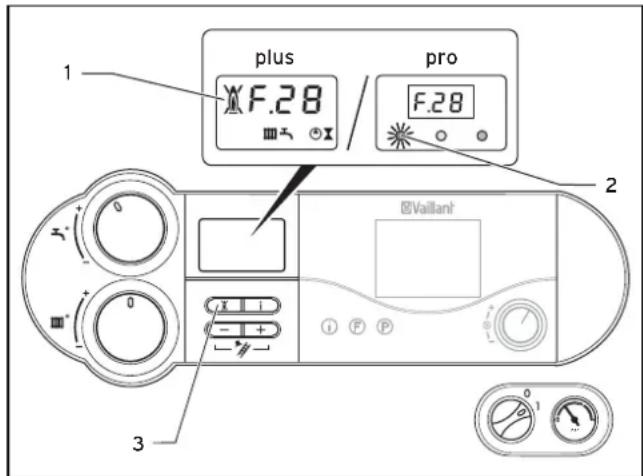

4.9.2 Anomalies du processus d'allumage 18
4.9.3 Anomalies dans la conduite d'air/des fumées... 18
4.9.4 Remplissage de I'appareil/I'installation de chauffag 18

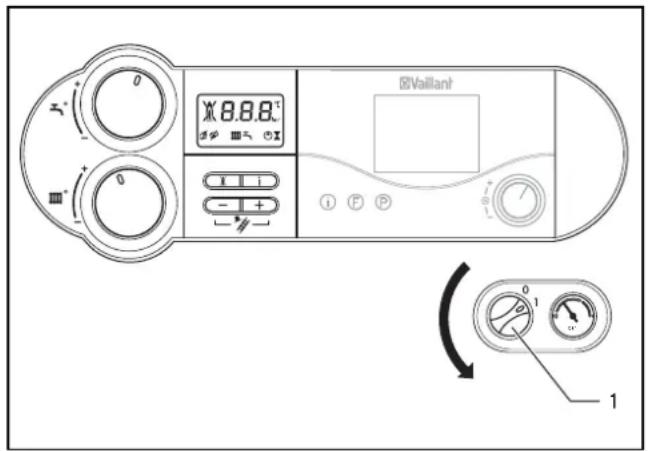

4.10 Mis hors fonctionnement 19
4.11 Protection contre le gel 19
4.11.1 Fonction de protection contre le gel 19
4.11.2 Protection contre le gel par vidange 20
4.12 Maintenance et service après-vente 20
3
\section*{Caracteristiques de l'appareil}
.Les appaSeils Vaillant ecoTEC sont des chaudières muraies gaz compactes à condensation. Les appareils
VCW sont en plus équipés d'un système de production d'au chaude sanitaire intégré.
Accessoires recommandés
Pour la régulation du modele ecoTEC, Vaillant propose différents composants de système qui se branchent sur la barre de commande ou s'enfichent sur le panneau de commande:
- auroMATIC 560
- auroMATIC 620/2
-calormATIC 230
-calormATIC 240
-calormATIC 240f
-calorMATIC 330
-calormATIC 340f
-calormATIC 360
-calormATIC 360f
-calorMATIC 392
-calormATIC 392f
-calormATIC 400
-calormATIC 430
-calormATIC 430f
-calormATIC 630/2 - Module du melangeur VR 61
-Module solaire VR 68 - Telecommande VR 81
- Telecommande VR 90/2
-vrnetDIALOG 830
-vrnetDIALOG 840/2 - VRT 15
- VRT 30
- VRT 40
-VRT50
Votre societe d'installation se tient à votre disposition pour vous conseiller lors du choix des composants du système appropriés.
1 Remarques relatives à la documentation
Les consignes suivantes vous guideront à travers l'ensemble de la documentation.
D'autres documents doivent également être observés en plus de la présente notice d'emploi.
Nous déclinons toute responsabilité en cas de dommages imputables au non-respect des prsentes instructions.
Documents associés
Pour l'utilisateur de I'installation :
Notice d'emploi sommaire N° 0020040000
Carte de garantie N° 804558
Pour l'installateur spécialisé :
Notice d'installation et d'entretien N° 0020010964
ou
No
OU
No
Le cas échéant, les informations contenues dans les notices des accessoires et réguleurs utilisés doivent également être observées.
1.1 Conservation des documents
Veuillez conserve la presente notice d'emploi ainsi que tous les documents associés à portée de main afin qu'ils soient disponibles le cas échéant.
En cas de déménagement ou de vente de l'appareil, remettez tous les documents au nouveau propriétaire.
1.2 Symboles utilisés
Lors de l'utilisation de l'appareil, veuillez observer les consignes de sécurité stipulées dans la presente notice!
Danger!
Danger corporel immédiat!
Danger!
Danger de mort par électrocution!
Danger!
Risque de brûlures!
Attention!
Danger potentiel pour le produit et l'environnement!
Remarque!
Recommendation d'utilisation.
- Symbole d'une activités nécessaire
1.3 Validité de la notice
La presente notice d'emploi s'applique uniquement pour les références d'appareils suivantes :
-0010002509
-0010002510
-0010002511
-0010002512
-0010002513
-0010002514
-0010003811
-0010003812
-0010004348
-0010004146
-0010004147
La référence de l'article apparait sur la plaque signalétique.
1.4 Marquage CE
Le marquage CE atte6205745 pareils satisfont aux exigences de base des directives applicables conformement à la plaque signat07459
1.5 Plaque signalétique
La plaque signalétique de l'ecoTEC Vaillant est apposée en Usine sur la face inférieure de l'appareil.
2 Sécurité
Comportement à adopter en cas d'urgence
Danger!
Odeur de gaz! Risque d'intoxication ou d'explosion en présence d'un dysfonctionnement!
Comportement en cas d'odeur de gaz dans les bâtiements
- Ouvrir les portes et fenêtres en grand pour creer des courants d'air. Ne pas aller dans les pieces ou règne une oedur de gaz!
- Eviter toute flamme neue, ne pas fumer et ne pas utiliser de briquet!
- Ne pas utiliser d'interrupteurs électriques, de connecteurs, de sonnettes, de téléphones ou autres dispositifs vocaux dans la maison!
- Fermer le dispositif d'arrêt principal ou celui du compteur à gaz!
- Fermer le robinet d'arrêt du gaz (1, fig. 2.1, 2.2) sur l'appareil !
- Prévenir les autres habitants, mais ne pas sonner!
- Quitter le bâtiment!
- Prévenir le fournisseur de gaz depuis un téléphone situé hors de la maison!
- En cas de fuite audible, quitter immédiatement le bâtiment. Empêcher toute personne d'entrée et avertir la police et les pompiers depuis l'extérieur du bâtiment!

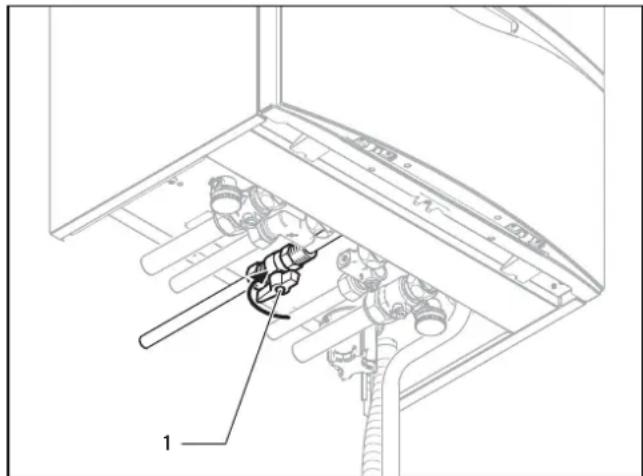

Fig. 2.1 Fermetre du robinet d'arrêt du gaz (sauf VC 466 et VC 656)

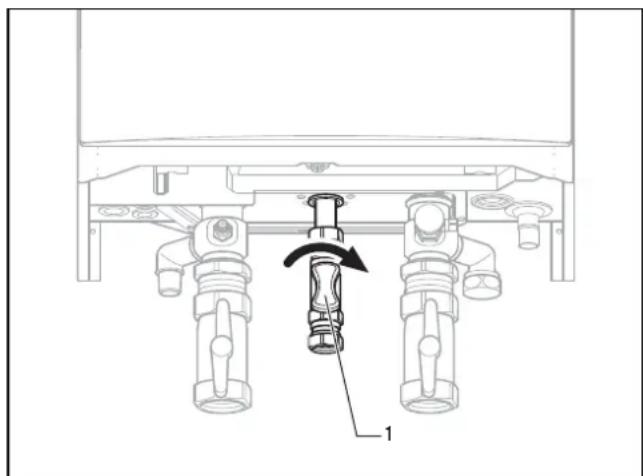

Fig. 2.2 Fermetre du robinet d'arrêt du gaz (avec VC 466 et VC 656)
Consignes de sécurité
Respectez imperativement les consignes et directives de sécurité suivantes.
Danger! Risque de déflagration à cause de mélanges gazzeux inflammables!
Ne stockez/n'utilisez pas de substances explosives ou facilement inflammables (par ex. essence, peinture, etc.) dans la pierce ou l'appareil est installé.
Danger!
Risque d'intoxication ou d'explosion en présence d'un dysfonctionnement!
Ne désactive les dispositifs de sécurité sous chaque prétexte et ne procédez en aucun cas à des manipulations qui pourrait affecter leur bon fonctionnement.
C'est la raison pour laquelle il est interdit de proceeder à des modifications :
- sur l'appareil
- à proximité de l'appareil
- sur les conduites d'alimentation de gaz, d'air, d'eau et de courant
- ainsi que sur les conduites d'évacuation des fumées
L'interdiction de réaliser des modifications s'étend aux éléments de construction situés à proximité de l'appareil dans la mesure où ces modifications pourraient affecter la sécurité de fonctionnement de l'appareil.
Quelques exemples :
- Un habillage de type armoire de l'appareil est soumis à des prescriptions particulières. Renseignez-vous auprès de votre installerateur sanitaire si vous envisagez le montage d'un tel habillage.
Si vous procédez à des modifications sur l'appareil ou à proximé de l'appareil, vous devez toujours faire appel à une société d'installation/agréee.
Attention!
Risque d'endommagement en cas de modifications non conformes!
N'effectuez sous aucun pretexte de manipulation sur l'appareil de chauffage au gaz ou sur d'autres elements de I'installation.
Ne tentez jamais d'effectuer vous-meme des réparations ou des travaux de maintenance sur I'appareil.
- Ne jamais déterminer ou-retirer les parties plombées de l'appareil. Seul les installateurs agreés et le service après-venture sont habilités à modifier les parties plombées des composants.
Danger!
Risque de brûlures!
L'eau du robinet d'eau chaude peut être bouillante.
Attention!
Risque d'endommagement!
Est interdir l'emploi des produits suivants dans la zone proche de l'appareil: aérosols, solvants, peintures et colles. Dans certaines conditions défavorables, ces substances peuvent entraîner une corrosion, y compris dans le circuit des gaz d'échéppement.
Installation et réglage
Seul un installer est agreeé est habilité à installer l'appareil. Celui-ci assume également la responsabilité pour une installation et une mise en fonctionnement conformes, ainsi que pour le respect des prescriptions, reglementations et directives existantes.
Il se charge également des travaux d'inspection, d'entretien et de réparation de l'appareil ainsi que des modifi-cations au niveau du réglage de la quantité de gaz.
Attention!
Une utilisation continue de l'appareil n'est autorisée que lorsque son carénage a ete posé de maniere reglementaire! Dans le cas contraire et si les conditions d'exploitations sont defavorables, vous prenez un risque d'endommagement de I'appareil ou d'accident corporel; vous.
vous exposez meme a un danger de mort.
Pression de replissage de l'installation de chauffage
Contrôlez régulierèment la pression de replissage de l'installation de chauffage (cf. section 4.3.2).
Groupe électrogène de secours
Lors de l'installation, votre installer spécialise a rac-cordé votre apparéil de chauffage au gaz au réseau électrique.
Si vous souhaitez qu'en cas de panne de courant, votre apparéil reste opérationnel au moyen d'un groupe électrogène de secours, les caractéristiques techniques (fréquence, tension, terre) de ce dernier devront être identiques à celles du réseau électrique et le groupe électrogène devra fournir une puissance au moins égale à celle absorbée par votre apparéil. N'hésitez pas à demander conseil à votre installateur sanitaire.
Perte (sauf VC 466 et 656)

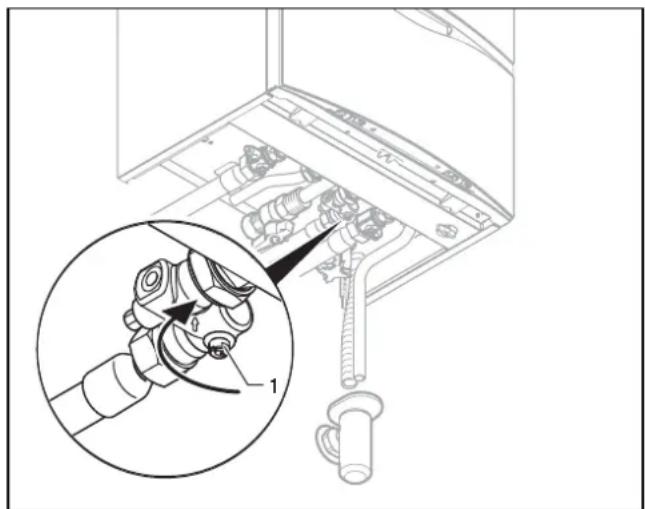

Fig. 2.3 Fermetre de la soupape d'arrêt d'eau froilde (sauf VC 466 et VC 656)
En présence de fuites au niveau des conduites d'eau chaude situées entre l'appareil et les points deuisage, veuilles immediatement fermer le robinet d'arrêt d'eau froide (1) puis faire réparer la fuite par votre installateur sanitaire.
Remarque!
Le robinet d'arrêt d'eau froide n'est pas fourni avec les chaudières ecoTEC. Demandez à votre installerateur sanitaire àquel emplacement il a monté ce robinet.
Protection antigel
En cas d'absence durant une période de gel, assurez-vous que l'installation de chauffage reste en service et que les pieces sont suffisamment chauffées.
Attention!
En cas de coupure de courant ainsi qu'en cas de réglage insuffisant de la température dans les différentes pieces, il n'est pas possible d'exclure l' apparition de gel dans certaines parties de l'installation de chauffage.
Observez impératifement les instructions relatives à la protection contre le gel fournies dans la section 4.11.
3 Remarques relatives au fonctionnement
3.1 Conditions de garantie
La période de garantie des produits Vaillant s'elève à 2 ans maximum contre tous les défauts de matérielux et des défauts de construction à partir de la date figurant sur la facture d'achat.
La garantie est d'application pour autant que les conditions suivantes aient ete remplies:
- L'appareil doit avoir ete esté installé par un professionnel qualifié qui, sous son entiere responsabilité, aura veillé à respecter les normes et reglementations en vigueur pour son installation.
- Seuls les techniciens d'usine Vaillant sont habilités à effectuer les réparations ou les modifications apportées à un apparéil au cours de la période de garantie afin que celle-ci reste d'application. Si d'aventure une piece non d'origine devant être montée dans un de nos apparéils, la garantie Vaillant se verrait automatiquement annulée.
- Afin que la garantie puisse prendre effet, la fiche de garantie doit etre dument completee, signee et affranchie avant de nous etre returnnee au plus tard quinze jours après I'installation!
La garantie n'entre pas en ligne de compte si le mauvais fonctionnement de l'appareil devait etre provoque par un mauvais reglage, par I'utilisation d'une energie non adequate, par une installation mal concue ou defectueuse, par le non-respect des instructions de montage jointes a l'appareil, par une infraction aux normes relatives aux directives d'installation, de types de locaux ou de ventilation, par negligence, par surcharge, par les conséquences du gel ou de toute usure normale ou pour tout
acte dit de force majeure. Dans un tel cas, il y aurait facturation de nos prestations et des pieces fournies. Lorsqu'il y a facturation établie selon les conditions générales du service d'entretien, celles-ci est always adressée à la personne qui a demandé l'intervention ou/et la personne chez qui le travail a été effectué sauf accord au préalable et par écrit d'un tiers (par ex. locataire, propriétaire, syndic...) qui accepte explicitement de prendre cette facture à sa charge. Le montant de la facture devra être acquitté au grand comptant au technicien d'usine qui aura effectué la prestation. La mise en application de la garantie exclut tout paiement de dommages et intérêts pour tout préjudice généralement quelconque. Pour tout litige, sont seuls compétents les tribu-naux du district du siège social de notre société. Pour garantir le bon fonctionnement des appareils Vaillant à long terme, et pour ne pas changer la situation autorisée, il faut utiliser lors de travaux d'entretiens et de dépannages uniquement des pieces détaches de la marque Vaillant.
3.2 Utilisation conforme de l'appareil
Les chaudières gaz murales Vaillant ecoTEC ont été conçues selon les techniques et les règles de sécurité en vigueur. Une utilisation incorrecte ou non conforme peut néanmoins constituer une source de danger pour la vie et la santé de l'utilisateur ou une source de dommages sur l'appareil et autres biens matériels.
Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants y compris) dont les facultés physiques, sensorielles ou intellectuelles sont limitées ou ne disposant pas de l'expérience et/ou des connaissances requises, à moins qu'elles ne soient surveillées par une personne compétente pour garantir leur sécurité ou qu'elles agissant suivant les recommendations d'utilisation de l' apparéil fournies par cette dernière. Les enfants doivent être surveillés afin de les empêcher de jouer avec l' apparéil.
Les apparèils sont prévus comme générateurs de cha-leur pour les installations de chauffage central à eau chaude en circuit fermé ainsi que pour la production d'eau chaude. Toute autre utilisation est considérée comme non conforme à l'utilisation. Le constructeur/fournisseur decline toute responsabilité pour les dommages en résultat. L'utilisateur en assume alors l'entière responsabilité.
L'utilisation conforme de l'appareil comprend : le respect de la notice d'emploi et d'installation ; le respect de tous les documents associés ; le respect des conditions d'inspection et de maintenance.
Attention!
Toute utilisation abusive est interdite.
3.3 Choix de l'emplacement
Les chaudières gaz murales Vaillant ecoTEC doivent être installées au mur de manière à permettre l'évacuation des condensats et le passage des conduites du système d'air frais/d'évacuation des fumées.
Vous pouvez par exemple installer votre apparéil dans une cave, une remise, une piece d'habitation ou une piece à usages multiples. Demandez à votre installateur spécialisé quelles réglementations nationales en vigueur doivent être observées.
Remarque!
Il n'est pas nécessaire de laisser un espace entre l'appareil et des éléments propont des matériaux combustibles, dans la mesure ou la température à la surface de l'habillage de l'appareil est inférieure aux 85^ admissibles à puissance utile nominale de l'appareil.
3.4 Nettoyage
Nettoyez l'habillage de votre apparéil avec un chiffon humide et un peu de savon.
Remarque!
N'employez pas de détergents ou abrasifs qui pouraient endommager l'habillage ou les armatures en plastique. N'utilise pas d'aerosols, de solvants ou de détergents contenant du chlor.
3.5 Recyclage et mise au rebut
Votre appeareil de chauffage au gaz Vaillant ecoTEC se compose principalement, au même titre que son emballage de transport, de matériaux recyclables.
3.5.1 Apparel
Votre apparéil de chauffage au gaz Vaillant ecoTEC ainsi que l'ensemble de ses accessoires ne sont pas des ordures menagères et font l'objet d'une remise de rebut particulière. Veillez à ce que l' apparéil usage et ses évientuels accessoires soient mis au rebut conformément aux prescriptions en vigueur.
3.5.2 Emballage
Veuillez confier le recyclage de l'emballage de transport à l'installateur/agréede l'appareil.
Remarque!
Veuillez respecter les prescriptions legales en vigueur dans notre pays.
3.6 Consels en matière d'économie d'énergie
Montage d'un régulateur avec sonde de température extérieure.
Les régulateurs avec sonde de température extérieure régulent la température de départ du chauffage en fonction de la température extérieure. La quantité de chaleur produit correspond aux besoines momentanés.
Pour ce faire, la température de départ du chauffage correspondant à la température extérieure doit être programmée sur la température extérieure. Ce réglage ne devrait pas été supérieur à la valeur requise par la configuration de l'installation de chauffage.
En principe,Vote societe d'installation se charge du reglage correct.La minuterie integree permit d'activer et de desactiver automatiquement la programmation souhaitee pour les differentes phases de chauffage et d'abaissement (programmation nocturne,etc.).
Associés à des valves thermostatiques, les régulateurs barométriques offrent la méthode la plus économique pour la régulation du chauffage.
Mode Abaisissement de l'installation de chauffage
Durant la nuit ou en votre absence, abaissez la températe ambiente. Le moyen le plus simple et le plus fiable pour ce faire est l'utilisation d'appareils de régulation permettant une programmation individuelle en fonction des plages horaires.
Durant les périodes d'abaisissement, réduisez la température ambiente de 5^ environ par rapport à la température de plein chauffage. Une baisse de la température de plus de 5^ ne vous permet pas de réaliser des économies supplémentaires étant donné que la période de plein chauffage suivante nécessiterait alors une consommation d'énergie accrue.
Une réduction encore plus importante de la température n'est conseillée qu'en cas d'absence prolongée, par ex. départ en vacances. En hiver, voirlez néanmoins à garantir une protection antigel suffisante.
Température ambiente
Réglez la température de sorte qu'elle soit suffisante à votre comfort. Tout degré supplémentaire impliquerait une augmentation de la consommation d'énergie d'environ 6 %.
Adaptez également la température ambiente à l'usage de la pierce. Il n'est, par exemple, généralement pas nécessaire de chauffer à 20^ une chambre à coucher ou une pierce rarement occuée.
Réglage du mode de fonctionnement
Pendant la saison chaude, lorsque votre logement n'a pas besoin d'être chauffé, nous vous recommendons de commuter votre installation en mode Éte. Le mode chauffage est alors désactifé mais l'appareil, respectivement l'installation, reste opérationnel pour la production d'eau chaude sanitaire.
Chauffage homogène
Dans les appartements équipés d'une installation de chauffage central, il arrive fréquèment qu'une seule piece soit chauffée. Les pieces voisines non chauffées profitent alors de la chaleur de manière incontrôlée par les surfaces entourant la piece telles que les cloisons, les portes, les fenêtres, le plafond, le plancher. Ceci contribue à une perte d'énergie involontaire. Evidemment, la puissance du radiateur situé dans la piece ainsi chauffée
ne suffit plus à un tel mode de fonctionnement. La pièce n'est alors plus suffisamment chauffée et vous ressentez une sensation désagréable de froid (le même effet se produit lorsque les portes entre pieces chauffées et non ou peu chauffées restent ouvertes).
Vous faites la de fausses économies : le chiffage fonctionne et la température ambiente n'est néanmoins pas suffisante. Afin d'améliorer vous confont et d'utiliser votre chiffage de manière plus judicieuse, chauffez régulièrement toutes les pieces de votre logement en fonction de leur utilisation.
Il faut ajouter que les matériaux de construction peuvent également être endommages lorsque certaines parties du bâtiment ne sont pas chauffées ou qu'elles sont chauffées de manière insuffisante.
Robinets thermostatiques et thermostats d'ambiance
De nos jours, l'installation des robinets thermostatiques sur tous les radiateurs devrait paraitre evidente. Ces valves permettent de maintainir la températe ambiante exactement au niveau réglé. Associés au thermostat (ou régulateur à sonde extérieure), ces robinets thermostatiques vous permettent d'adapter la températe ambiante à vos besoiniers personnels et d'atteindre par là même un mode de fonctionnement économique de votre installation de chauffage.
Laissez toujours tous les robinets des radiateurs complètement ouverts dans la piece où le thermostat est installé; sinon, les deux dispositifs de régulation s'influenceraient l'un l'autre et nuiraient à la qualité de réglage.
Chez les utilisateurs, on observe souvent le comportement suivant : des qu'il fait trop chaud dans une piece, l'utilisateur ferme les robinets thermostatiques (ou regle le thermostat sur une température inférieure). En cas de température redevenant trop froide après un certain temps, il fallait tourner à nouveau la valve thermostatique. Ceci n'est plus nécessaire car la régulation de température est reprise automatiquement par la valve thermostatique : si la température ambiente dépasse la valeur régée sur la tête du capteur, le robinet thermostatique se ferme automatiquement et se rouvre automatiquement des que la temperature ambiente est inférieure à la valeur régée.
Ne pas recouvrir les dispositifs de régulation
Ne cachez pas les dispositifs de regulation derrière meubles, rideaux et autres objets. Ils doivent pouvoir mesure la temperature de l'air circulant dans la piece, sans entrave. Les robinets thermostatiques qui sont cachés peuvent être équipés de capteurs à distance si bien qu'ils peuvent continuer à fonctionner normalement. Température appropriée de l'eau chaude sanitaire Ne chauffez que l'eau strictement nécessaire à votre consommation. Chaque degré supplémentaire entraîne une consommation d'énergie inutile et les températures supérieures à 60^ occasionally une formation accrue de calcaire.
Réglage de la fonction de maintainen de la température (uniquement VCW)
La fonction de maintien de la température fournit immédiatement de l'eau chaude à la température souhaitiée sans requérir de temps de chauffage. Pour cela, un niveau de température est sélectionné sur l'échangeur thermique d'eau chaude. Afin d'eviter toute dépense d'énergie inutile, ne réglez pas le/selecteur de température sur une température supérieure à celle nécessaire. Si vous n'allez pas utiliser d'eau chaude pendant une période prolongée, il est recommendé, pour une plus grande économie d'énergie, d'inactiver la fonction de maintien de la température.
Comportement responsable vis-à-vis de la consommation l'eau
Une consommation moderatione d'eau peut contributor à une réduction considérable des coûts de consommation. Par exemple : douchez-vous au lieu de prendre des bains. Alors que 150 litres d'eau sont nécessaires pour un bain, une douche équipée d'une robinetterie moderne et économique en eau ne nécessite qu'un tiers de cette quantité.
En outre: Un robinet qui goutte se traduit par un gaspillage pouvant atteindre 2000 litres d'eau par an, une chasse d'eau qui fuit, 4000 litres. En revanche, un nouveau joint ne coûte que quelques centimes.
Utilisation ponctuelle des pompes de circulation (uniquement VC 466 et 656)
Les pompes de circulation assurent une circulation constante de I'eau chaude dans le système de canalisations de telle sorte que I'eau chaude est aussitot à disposition, même aux points de puissance éloignés. Elles augmentent sans aucun doute le comport de la production d'eau chaude. Cependant, elles consomment également du courant. De plus, I'eau chaude en circulation inutilisée refroidit dans sa course à travers les canalisations et doit alors être rechauffee. Par consequenc, utilisez uniquement les pompes de circulation lorsque vous avez effectivement besoin d'eau chaude dans tout le foyer. Les minuteries, dont la plupart des pompes de circulation sont ou peuvent être équipées ultérieurement, permettent de régler des programmes horaires individuels. Souvent, la température extérieure. est également munie de fonctions auxiliaires qui permet de contrôle les plages horaires de fonctionnement des pompes de circulation. Veuillez vous adresser à la société d'installation. Une autre solution consiste à installer, à proximate d'un robinet féquement utilisé, un interrupteur permettant demettre en marche les pompes de circulation uniquement lorsqu'elles sont effectivement utilisées pour le laps de temps précis. Un tel interrupteur peut être connecté au système electronique des apparèils Vaillant ecoTEC.
Aération des pièces
Pendant les périodes de chauffage, n'ouvre les fenêtres que pour aérer et non pour réguler la température. La méthode la plus efficace et la plus économique consiste à ouvrir brièvement la fenêtre en grand plutilot que de la laisser entrouverte durant une longue période. Nous vous conseillons pour cette raison d'ouvoir les fenêtres en grand pendant quelques minutes. Fermez alors tous les robinets thermostatiques qui se trouvent dans la piece ou reglez les thermostats d'ambiance à température minimale. Ces mesures garantissent une aération optimale sans refroidissement ni dépenses d'énergie inutiles (par ex. dues à toute mise en marche involontaire du chauffage pendant la phase d'aération).
4 Utilisation
4.1 Aperçu des éléments de commande du modele ecoTEC plus
Fig. 4.1 Éléments de commande ecoTEC plus

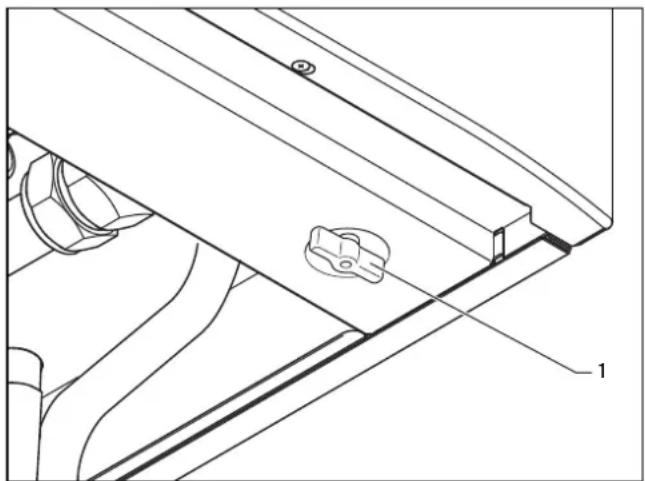

Pour ouvrir le clapet avant, saisissez la poignée encastree et rabattez-la vers le bas. Les éléments de commande qui sont alors visibles ont les fonctions suivantes (cf. fig. 4.1):
1 Ecran d'affichage de la température actuelle de départ du chauffage, de la pression de replissage de l'installation de chauffage, du type de fonctionnement ou de certaines informations supplémentaires
2 Touche « i » permettant d'obtenir des informations
3 Régulation intégrée (accessoire)
4 Manometre indiquant la pression de replissage ou de service de l'installation de chauffage
5 Interrupteur principal de mise en marche/arrêt de l'appareil
6 Touche + permutant de passer aux pages suivantes de l'affichage ecran (pour Iinstallateur pour les travaux de reglage et la recherche d'releurs) ou d'afficher la température du gallon (VC avec sonde du gallon) ou la température de I'échangeur thermique d'eau chaude (VCW)
7 Touche « - » permettant de passer aux pages précédentes de l'affichage écran (pour l'installateur pour les travaux de réglage et la recherche d'erreurs) ou d'afficher le pression de replissage de l'installation de chauffage sur l'écran
8 Touche « Réinitialisation » permettant de réinitialiser certaines anomalies
9 Sélecteur de réglage de la température de départ chauffage
10 Sélecteur pour le réglage de la température de sortie d'eau chaude (appareils VCW) ou de la température du gallon (appareils VC avec gallon d'eau chaude sanitaire VIH raccordé)
Système numérique d'information et d'analyse
Fig. 4.2 Écran ecoTEC plus
Les apparciels ecoTEC sont équipés d'un système d'information et d'analyse numérique. Ce système vous fournit des informations sur l'état de votre chaudière et vous aide, le cas échéant, à remédier aux anomalies.
Durant le fonctionnement normal de la chaudière, la température actuelle de départ du chauffage est affichée sur l'écran (1) (45 °C dans l'exemple). En présence d'anomalies, l'affichage de la température est replacé par le code d'erreur correspondant.
Les symboles affichés vous fournissent également les informations suivantes :
1 Affichage de la température actuelle de départ du chauffage, de la pression de replissage de l'installation de chauffage ou affichage d'un code d'etat ou d'erreur
Anomalie dans la conduite d'évacuation d'air/des gaz d'échévement
Anomalie dans la conduite d'évacuation d'air/des gaz d'échévement
Uniquement en liaison avec vnetDIALOG: tant que le symbole est affiché, une température de départ du chauffage et de sortie d'eau chaude est définie par l'accessoire vnetDIALOG, c'est-à-dire que la chaudière fonctionne avec d'autres températures que celles regliées à l'aide des boutons rotatifs (9) et (10). Ce type de fonctionnement ne peut être arrêté que:
- par vnetDIALOG ou
- en modifiant le réglage de la température sur les boutons rotatifs (9) ou (10) de plus de ± 5 K. Ce type de fonctionnement ne peut pas être arrêté:
- en appuyant sur la touche (8) « Réinitialisation » ou
- en arrêtant ou en mettant en marche l'appareil.
Mode chauffage actif
Affichage permanent : mode de fonctionnementCHAUFFAGE
clignotant: temps de coupure du brûleur actif
3 Préparation de I'eau chaude active (que sur VCW)
en permanence allumé : de l'eau chaude est pui-see.
(uniquement sur VC)
affichage permanent : mode Chargement du balloon (appareil VC) opérationnel
clignotant: chauffage du ballon en cours, brûleur allumé
C Fonction maintien de la temperature active (uniquement VCW)
affiché en permanence : la fonction de maintaini en de la température est activée.
clignotant: fonction de maintien de la température en cours, brûleur allumé.
Pompe de chauffage interne en marche
Vanne de gaz interne commande
Flamme avec croix: Anomalie durant le fonctionnement du brûleur; L'appareil est arrêté
Flamme sans croix : Fonctionnement correct du brûleur
4.2 Aperçu des éléments de commande du modele ecoTEC pro
Fig. 4.3 Éléments de commande ecoTEC pro
Pour ouvrir le clapet avant, saisissez la poignée encastree et rabattez-la vers le bas. Les éléments de commande qui sont alors visibles ont les fonctions suivantes (voir fig. 4.3):
1 Écran d'affichage de la température actuelle de départ du chiffage, de la pression de replissage de l'installation de chiffage ou de certaines informations supplémentaires
2 Voyants pour les différents modes de fonctionnement
3 Touche « i » permettant d'obtenir des informations
4 Regulation intégrée (accessaire)
5 Manometre indiquant la pression de replissage ou de service de l'installation de chauffage
6 Interrupteur principal de mise en marche/arrêt de l'appareil
7 Touche « + » permettant de naviguer en avant sur l'écran (pour l'installateur spécialisé lors de réglages et de déetections d'erreurs), ou d'afficher la température du gallon (VC avec sonde ballon) ou la température de l'échangeur thermique d'eau chaude (VCW)
8 Touche « - » permettant de naviguer en arrêté sur l'écran (pour l'installateur spécialisé lors de réglages et de détections d'erreurs) ou d'afficher la pression de remplissage de l'installation de chauffage
9 Touche « Réinitialisation » permettant de réinitialiser certaines anomalies
10 Sélecteur de réglage de la température de départ chauffage
11 Sellecteur pour regler la température de sortie d'eau chaude (VCW) ou la température du gallon (VC avec sonde gallon)
Affichage multifonctions
Les apparèils ecoTEC pro sont équipés d'un affichage multifonction. Lorsque l'interrupteur principal est fermé et que l'appareil fonctionne normalement, la température actuelle de départ du chauffage est affichée sur l'écran (dans l'exemple 45^ ).

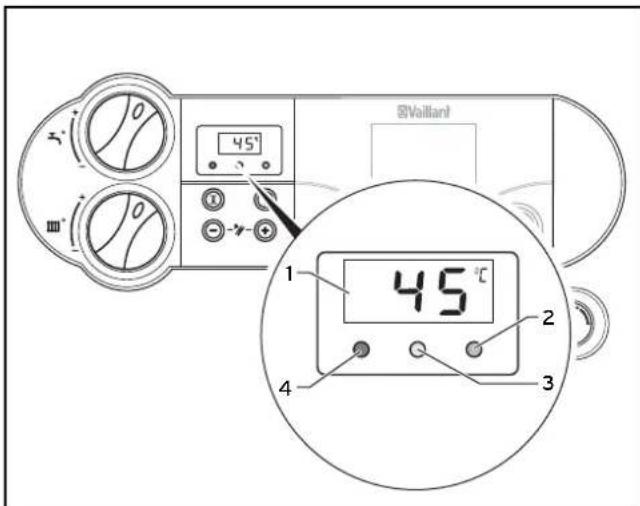

Fig. 4.4 Voyants ecoTEC pro
1 Affichage de la température de départ de chauffage actuelle, de la pression de replissage de l'installation de chauffage ou l'affichage d'un code du statut ou des erreurs.
2Voyant vert pour la fonction de demarrage a chaud/eau chaude affichage permanent : la fonction de demarrage a chaud est active eteint: la fonction de demarrage a chaud est desactivée, absence deuisage d'eau chaude clignotant:uisage d'eau chaude en cours ou la fonction de demarrage a chaud rechauffe I'eau
3Voyant jaune allume en permanence: bruleur en marche
4 Voyant rouge allumé en permanence: panne de l'appareil, affi- chage d'un code d'erreur
Uniquement en liaison avec vnetDIALOG: tant que le symbole est affiché, une température de départ du chauffage et de sortie d'eau chaude est définie par l'accessoire vnetDIALOG, c'est-à-dire que la chaudière fonctionne avec d'autres températures que celles regliées à l'aide des boutons rotatifs (10) et (11).
Ce type de fonctionnement ne peut etre arrete que:
- par vnetDIALOG ou
en modifiant le réglage de la température sur les boutons rotatifs (10) ou (11) de plus de ± 5K .
Ce type de fonctionnement ne peut pas etre arrete:
en appuyant sur la touche (9) « Reset » ou
- en arrêtant ou en mettant en marche l'appareil.
4.3 Mesures à prendre avant la mise en fonctionnement
4.3.1 Ouverture des dispositifs d'arrêt
Remarque! Les dispositifs d'arrêt ne sont pas fournis avec la chaudière. Ils doivent être installés à vos frais par votre installerur spécialisé. Ce dernier vous montrera leur emplacement et vous expliquera leur fonctionnement.
Fig. 4.5 Ouverture des dispositifs d'arret sur VC 376, VCW 296, VCW 346, VCW 376
Fig. 4.6 Ouverture des dispositifs d'arrêt sur les VC 466 et VC 656 (robinet de maintenance dans l'exemple)
Ouvrez le robinet d'arrêt du gaz (1) jusqu'en butée.
- Verifiez que les robinets d'entretien dans le département (3) et retard (4) sont ouverts.
Ouvrez le robinet d'arrêt d'eau froide (2). À titre de contrôle, vous pouvez ouvrir un point deuisage pour vérifier si de l'eau s'en ecoule.
4.3.2 Contrôle de la pression du système
Remarque!
Afin d'eviter que l'installation ne fonctionne avec une quantité d'eau trop faible et de prévenir les évventuels dommages consécutifs, votre chaudière est équipée d'un capteur de pression. Celui-ci vous signale, si la pression descend sous 0,6 bar, le manque de pression en affichaient sur l'écran la valeur de pression qui cliignote.
Si la pression descend sous la barre des 0,3 bar, l'appareil s'arrête. Le message d'erreur F.22 apparait à l'écran. Pour remettre l'appareil en marche, il faut au préalable rajouter de l'eau dans l'installation.
Fig. 4.7 Contrôle de la pression de replissage de l'installation de chauffage
- Lors de la mise en fonctionnement, contrôle la pression de replissage de l'installation sur le manometre (1). Pour un fonctionnement irréprochable de l'installation de chauffage, l'aiguille du manometre doit se situer à froid dans la zone sur fond gris foncé. Cela correspond à la plage de pression de replissage comprise entre 1,0 et 2,0 bar. Si l'aiguille se trouve dans la zone sur fond gris clair (<0,8 bar), il faut rajouter de l'eau avant la mise en fonctionnement (voir paragraphe 4.9.4).
Remarque!
L'appareil ecoTEC est équipé d'un manomètre et d'un affichage numérique de la pression. Le manomètre vous permet de détecter rapidement - même lorsque l'appareil est étant - si la pression de replissage est suffisante ou non. Lorsque l'appareil est en fonctionnement, vous pouvez afficher la valeur de pression précise sur l'écran. Pour activer l'affichage de la pression, appuyez sur la touche « - » (2). L'écran revient après 5 secondes à nouveau à l'affichage de la température de départ.
Remarque
Vous pouvez également commuter de façon durable entre l'affichage de la température et l'affichage de la pression en appuyant sur la touche « - » pendant env. 5 secondes.
Lorsque l'installation de chauffage alimentede plusieursétages, une pression de replissage supérieure peut s'avérer nécessaire. Pour de plus amples informations a ce sujet, adressez-vous à votre installerer spécialisé.
4.4
Mise
en
fonctionnement
Fig. 4.8 Mise en marche de l'appareil (exemple : ecoTEC plus)
- L'interrupteur principal (1) permet demettre en marche et d'arreter l'appareil.
Lorsque vous mettez l'appareil en marche, la tempéra-ture actuelle de départ du chauffage s'affiche à l'écran (2).
Pour régler l'appareil en fonction de vos besoin, veuillez-vous reporter aux sections 4.5 à 4.7, où les possibités de réglage sont décrites pour la production d'eau chaude sanitaire et le modeCHAFFAGE.
Attention!
La protection contre le gel et les dispositifs de surveillance fonctionnent uniquement lorsque l'interrupteur principal de l'appareil est positionné sur « I » et que l'alimentation électrique n'est pas coupée.
Pour que ces dispositifs de sécurité restent actifs, allumez et éteignez uniquement votre apparéil de chauffage au gaz via l' apparéil de régulation (vous trouvezez de plus amples informations à ce sujet dans la notice d'emploi correspondante).
Pour savoir comment éteindre complètement votre chaudière murale gaz, reportez-vous à la section 4.10.
4.5 Préparation de l'eau chaude avec des appareils VCW
4.5.1 Réglage de la température d'eau chaude
Fig. 4.9 Réglage de la température d'eau chaude
- Mettez la chaudière en marche tel que déscrit à la section 4.4.
- Reglez le sélecteur (3) de réglage de la température de sortie de l'eau chaude sur la température souhai-tée. Correspondance :
-butégauche env.35°C
-buté droite max. 65^
Lors du réglage de la température souhaïée, la valeur de consigne correspondante s'affiche à l'écran (2).
Cette valeur s'efface après trois secondes environ pour être remplaçée par l'affichage standard (température actuelle de départ du chauffage).
Attention!
Risque d'entartrage!
Lorsque la durete de I'eau est supérieure à 3,57 mol/m³ (20°dh), ne positionnez pas le sélecteur (3) au-delà du réglage moyen.
Danger!
Source de danger pour la santé en raison de formation des légionnelles!
Si la chaudière est destinée au rechauffage dans une installation de chauffage d'eau potable par énergie solaire, réglez la température de sortie de l'eau chaude avec le sélecteur (3) sur 60^ au moins.
4.5.2 Mise en marche et à l'arrêt de la fonction de maintien de la température
La fonction de maintien de la température fournit immédiatement de l'eau chaude à la température souhaitiée sans requérir de temps de chauffage. Pour cela, un niveau de température est sélectionné sur l'échangeur thermique d'eau chaude ecoTEC.
ecoTEC plus :
Fig. 4.10 Activation/désactivation de la fonction de démarrage à chaud ecoTEC plus
- Pour activer la fonction de démarrage à chaud, tournez brievement le sélecteur (1) au maximum (réglage a) vers la droite.
Selectionnez ensuite la température de sortie d'eau chaude souhaitée, p.ex. le réglage b, cf. chapitre 4.5.1.
La chaudière adapte automatiquement la température de départ à chaud en fonction du réglage de la température d'eau chaude. L'eau tempérée est immédiatement disponible au moment duuisage; le symbole C de l'écran clignote.
- Pour désactiver la fonction de démarrage à chaud, tournez brièvement le sélecteur (1) au maximum (réglage c) vers la gauche. Le symbole C s'éteint. Sélectionnez ensuite à nouveau la température de sortie d'eau chaude souhaitée, par exemple le réglage b.
ecoTEC pro :
Fig. 4.11 Activation/désactivation de la fonction de maintain de la température sur le modele ecoTEC pro
- Pour activer la fonction de démarrage à chaud, tournez brievement le sélecteur (1) au maximum (réglage a) vers la droite. Le voyant vert (2) s'allume. Sélectionné ensuite la température de sortie d'eau chaude souhaïée, p'ex. le réglage b, cf. chapitre 4.5.1.
L'eau sera alors maintainue à une temperature constante de 55^ et est directement disponible lors duuisage.
- Pour désactiver la fonction de démarrage à chaud, tournez brievement le sélecteur (1) au maximum (réglage c) en butée vers la gauche. Levoyant (2) s'eteint. Sélectionnez ensuite à nouveau la température de sortie d'eau chaude souhaitée, par exemple le réglage b.
4.5.3 Puisage d'eau chaude sanitaire
Fig. 4.12 Pulsage d'eau chaude
Lors de l'ouverture d'un robinet d'eau chaude (1) (lavabo, douche, baignoire, etc.), la chaudière se met automatiquement en marche et vous fournit de l'eau chaude. La chaudière met automatiquement fin à la production d'eau chaude lorsque la vanne deuisage d'eau est refermée. La pompe continue à fonctionner pendant quelques instants.
4.6 Préparation de l'eau chaude avec des appareils VC
Pour la production d'eau chaude avec un apparéil de type VC, un ballon d'eau chaude sanitaire de type VIH doit être raccordé à l' apparéil de chauffage.
4.6.1 Réglage de la température d'eau chaude
Fig. 4.13 Réglage de la température d'eau chaude
- Mettez la chaudière en marche tel que décrit à la section 4.4.
- Reglez le sélecteur (3) de réglage de la température du ballon sur la température sou Haitée. Correspondance :
-butégaucheprotectionantigelenv.15 ^ C
-buté droite max. 70^
Lors du réglage de la température souhaïée, la valeur de consigne correspondante s'affiche à l'écran (2). Cette valeur disparaît au bout d'env. trois secondes pour être remplaçaé par l'affichage standard (température actuelle de départ du chauffage ou en option la pression d'eau dans l'installation).
Attention!
Risque d'entartrage!
Lorsque la durée de l'eau est supérieure à 3,57 mol/m³ (20 °dh), ne positionné pas le sélecteur (3) au-delà du réglage moyen.
Danger! Source de danger pour la santé en raison de formation des légionnelles!
Lorsque l'appareil est destiné au rechauffement dans une installation solaire de chauffage de l'eau potable, réglez la température de sortie de l'eau chaude sur au moins 60^ à l'aide du sélecteur (3).
Remarque! Si vous regulateur est raccordé via une ligne eBUS à deux conducteurs, réglez le selecteur de réglage de la température d'eau chaude sur la température maximale. La température de consigne du gallon se règle au niveau du régulator.
4.6.2 Désactivation du mode gallon (uniquement appeareils VC avec gallon d'Eau Chaude Sanitaire externe)
Sur les apparèils VC raccordés à un gallon d'eau chaude sanitaire, vous pouvez désactiver la fonction production d'eau chaude ou chargement du gallon sans arrêté le modeCHAUFFAGE.
- Pour ce faire, tournez le selector de réglage de la température d'eau chaude complètement à gauche. Seule une fonction antigel du gallon reste active.
4.6.3 Puisage d'eau chaude sanitaire
Lors de l'ouverture d'un robinet d'eau chaude (1) (lavabo, douche, baignoire, etc.), l'eau chaude est puisée dans le ballon raccordé.
Si la température réglée n'est pas atteinte, l'appareil VC se met automatiquement en marche etCHAFFE le balon. Une fois la température atteinte, l'appareil VC s'éteint automatiquement. La pompe continue à fonctionner pendant quelques instants.
Fig. 4.14 Puisage d'eau chaude
4.7 Régles pour le mode chauffage
4.7.1 Réglage de la température de départ (sans apparéil de régulation)
Fig. 4.15 Réglage de la température de départ sans apparéil de régulation
Dans la mesure oùaucun apparéil de régulation externen'est installé, réglez la température de départ à l'aide du sélecteur (1) en fonction de la température extérieure. Nous vous recommendons de procéder aux réglages suivants:
- Position gauche (mais pas complètement en butée) pendant la phase transitoire : température extérieure comprise entre 10 et 20^ env.
- Position centrale en période de froid modéré : température extérieure comprise entre 0 et 10^ env.
- A droite en période de grand froid : température extérieure comprise entre 0 et -15 °C env.
Lors du réglage de la température, la température sélectionnée s'affiche à l'écran (2). Cette valeur s'efface après trois secondes environ pour être remplacée par l'affichage standard (température actuelle de départ du chauffage).
En principe, le selectiveur (1) peut être régé en continu jusqu'à une température de départ de 75^ . Si toutes voitrappareilpermét de réglerdes valeurs supérieures, cela signifie que vous installateur spécialisé aprocédéa un réglage correspondant permettant le fonctionnement de votre installationde chauffage à destempératures de départ plus élevées.
4.7.2 Réglage de la température de départ (avec apparéil de régulation)
Fig. 4.16 Réglage de la température de départ avec apparell de régulation
Si vous appeareil de chauffage est equipped d'un régulateur à sonde extérieure ou d'un thermostat d'ambiance, procédez au réglage suivant :
- Tournez le sélecteur de réglage (1) complètement à droite pour régler la température de départ du chauffage.
La température de départ est régée automatiquement par l'appareil de régulation (de plus amples informations à ce sujet sont continues dans la notice d'emploi correspondante).
4.7.3 Désactivation du modeCHAUFFAGE (position eté)
Fig. 4.17 Désactivation du mode chauffage (position éte)
En eté, vous pouvez désactiver le mode chauffage sans pour autant arrêtier la fonction de production d'eau chaude.
- Pour ce faire, tournez le sélecteur (1) de réglage de la température de départ du chauffage complètement à gauche.
4.7.4 Réglage du thermostat d'ambiance ou du régulateur à sonde extérieure.
Fig. 4.18 Réglage du thermostat d'ambiance ou du régulateur barométrique
- Reglez le thermostat d'ambiance (1), le régulateur barométrique ainsi que les soupapes thermostatiques de radiateur (2) conformément aux indications fournies dans les notices d'utilisation correspondantes de ces accessoires.
4.8 Affichages d'etat (pour les travaux de maintenance et de réparation par l'insealleur spécialisé)
Fig. 4.19 Affichages d'etat
Les affichages d'etat fournissant des informations à propos de l'etat de service de votre chaudière.
- Pour activer les indicateurs d'etat, appuyez sur la touche « i » (1).
Le code d'etat correspondant s'affiche alors à l'écran (2), par exemple « S. 4 » pour le fonctionnement du brûleur. La signification des principaux codes d'etat est indiquée dans le tableau ci-dessous.
Pendant les phases de commutation, par ex. lors du re-demarrage suite à l'absence de flamme, le message d'etat « S. » s'affiche un court instant.
- En appuyant une nouvelle fois sur la touche « i » (1), vous revenez au mode Normal.
Tab. 4.1 Codes d'etat et leurs significations (selection)
| Afficha- ge | Signification |
| Affichage en mode Chauffage | |
| S. 0 Aucune chaleur requise | |
| S. 1 Chauffage amortce de la soufflante | |
| S. 2 Chauffage départ pompe | |
| S. 3 Chauffage allumage | |
| S. 4 Chauffage brûleur marche | |
| S. 6 Chauffage temporisation ventilateur | |
| S. 7 Chauffage temporisation pompe | |
| S. 8 Temps de blocage résiduel chauffage | |
| S.31 | Fonctionnement été actif ou aucune requête de chauf- fage du régulateur eBUS |
| S.34 Chauffage protection antigel | |
| Affichage en mode eau chaude | |
| S.10 Demande d'eau chaude | |
| S.14 Eau chaude brûleur marche | |
| Afflichages dans le mode charge du gallon | |
| S.20 Demande recharge ballon | |
| S.22 Modeeau chaude départ pompe | |
| S.24 Remplissageallon brûleur marche | |
| Message d'entretienLe message d'entretien s'affiche en cas de besoin et a prorité sur le texte d'état normal (uniquement VC 466 et 656). | |
| S.85 Message d'entretien Quantité d'eau en circulation | |
4.9 Dépannage
En présence d'anomalies durant le fonctionnement de votre chaudière murale gaz, vous pouvez contrôler vous-même les points suivants :
Pas d'eau chaude, le chauffage reste froid; l'appareil ne se met pas en marche:
- Est-ce que les robinets d'arrêt du gaz de la conduite d'alimentation et de l'appareil sont ouverts (cf. section 4.3.1)?
- Est-ce que l'alimentation en eau froide est garantie (uniquement appareils VCW, cf. section 4.3.1)?
- Est-ce que l'alimentation électrique des locaux fonctionne correctement?
-
Est-ce que le commutateur principal de la chaudière murale gaz se trouve en position marche (cf. section 4.4)?
-
Est-ce que le sélecteur de réglage de la température de départ de la chaudière murale gaz est complètement tourné vers la gauche, c.-à-d. en mode protection contre le gel (cf. section 4.7)?
- Est-ce que la pression de replissage de l'installation de chauffage est suffisante (cf. section 4.3.2)?
- Est-ce que l'installation de chauffage contient de l'air?
- Est-ce qu'une anomalie a ete detectee lors du processus d'allumage (cf. section 4.9.2)?
Fonctionnement irréprochable du mode Eau chaude; le chiffage ne se met pas en marche:
- Est-ce que les régulateurs externes ont déclenché le chauffage (regulateur calorMATIC par exemple) (cf. section 4.7.4)?
Attention! Risques de dommages en cas de modifications non conformes! Si, après avoir contrôle tous les points susmentionnés, votre apparéil de chauffage au gaz ne fonctionne toujours pas correctement, faites appel à une société d'installation agrée pour une vérification.
4.9.1 Anomalies dues à l'absence d'eau
L'appareil signale une « Anomalie » lorsque la pression de replissage de l'installation de replissage est insuffisante. Cette anomalie est signalée sur l'écran par le biais des codes d'erreur « F.22 » (fonctionnement à sec), respectivement « F.23 » ou « F.24 » (manque d'eau).
La remise de l'appareil en service n'est autorisée qu'aupres un replissage reglementaire en eau de I'installation de chauffage. En cas de chute de pression frquente, il faut déterminer l'origine de la perte d'eau de chauffage et y remedier. Veuillez contacter pour ce faire une société d'installation/agreee.
4.9.2 Anomalies du processus d'allumage
Fig. 4.20 Réinitialisation
Si le brûleur ne s'allume pas au bout de cinq tentatives, l'appareil ne démarre pas et passe en « Anomalie ». Cette anomalie est signalée sur l'écran par le biais des codes d'erreur « F.28 » ou « F.29 ». En plus, sur les appareils ecoTEC plus, le symbole de flamme barre (1) s'affiche, sur les appareils ecoTEC pro, le témoin rouge s'allume (2). Une nouvelle tentative d'allumage automatique ne pourra être effectuee que suite à une réinitialisation manuelle.
- Dans ce cas, appuyez sur la touche Réinitialisation (3) pour réinitialiser l'appareil et maintenez la touche enforcée pendant une seconde environ.
Attention!
Risque d'endommagement en cas de modifications non conformes!
Si vous appeareil de chauffage au gaz ne redemarre toujours pas au bout de la troisieme tentative de réinitialisation, faites appel à une société d'installation/agreee pour une verification.
4.9.3 Anomalies dans la conduite d'air/des fumées
Les apparèils sont équipés d'un ventilateur. L'appareil s'éteint en présence d'un dysfonctionnement.
Les symboles etainsi que le message d'erreur
«F.32» apparaissent alors à l'écran.
Attention!
Risque d'endommagement en cas de modifications non conformes!
Lorsque ce message d'erreur s'affiche, contactez une société d'installation agrée pour une verification.
4.9.4 Remplissage de l'appareil/l'installation de chauffage
Pour un fonctionnement irréprochable de l'installation de chauffage, la pression de remplissage doit se situer, à froid, entre 1,0 et 2,0 bars (cf. section 4.3.2). Si la pression est inférieure à 0,75 bar, rajoutez de l'eau.
Lorsque l'installation de chauffage alimentede plusieursétages, une pression de remplissage supérieure peut s'avérer nécessaire. Voitré installateur pourra vous renseigner à ce propos.
Attention!
Risque d'endommagement de l'appareil de chauffage au gaz!
Utilisez uniquement de I'eau du robinet pour le remplissage de I'installation de chauffage. Il est interdit d'y ajouter des produits chimiques tels que des produits antigel ou anticorrosion (inhibiteurs).
Vous risqueriez sinon d'endommager les joints et les membranes et ainsi d'occasionner des bruits en mode Chauffage.
Nous déclinons toute responsabilité pour tous dommages consécutifs.
Pour replir et faire l'appoint d'eau de l'installation de chauffage, vous pouvez en principe utiliser de l'eau du robinet. Dans certains cas, la qualite de l'eau peut neanmoins s'aver inappropriee pour le remplissage de l'installation de chauffage (eau fortement corrosive ou aforce teneur en calcaire). En tel cas, adressez-vous a您可以 restallateur sanitaire agreé.
Pour les apparèils VCW :
- Ouvrez toutes les soupapes des radiateurs (valves thermostatiques) de l'installation.
Fig. 4.21 Robinet de replissage
(uniquement en cas d'apparells VCW)
- Ouvrez lentement le robinet de replissage (1) puis rajoutez de l'eau jusqu'à ce que la pression requise soit affichée sur le manomètre ou sur l'écran.
- Refermez le robinet de replissage (1).
- Purgez tous les radiateurs.
Assurez-vous que le manomètre ou l'écran affiche la pression de service requise et, le cas échéant, rajoutez de l'eau.
Pour les apparèils VC :
- Ouvrez toutes les soupapes des radiateurs (valves thermostatiques) de l'installation.
- Raccordez le robinet de replissage à une vanne de prise d'eau froide à l'aide d'un tuyau flexible (vous installateur spécialisé vous a montré la robinetterie de replissage et expliqué la méthode pour replir ou vider l'installation).
- Ouvrez lentement le robinet de replissage.
- Ouvrez lentement la vanne prise d'eau puis rajoutez de l'eau jusqu'à ce que la pression requise soit affichaée sur le manomètre ou sur l'écran.
Fermez la vanne.
- Purgez tous les radiateurs.
Assurez-vous que le manomètre ou l'écran affiche la pression de service requise et, le cas échéant, rajoutez de l'eau.
- Fermez le robinet de remplissage puis retirez le flexible de remplissage.
4.10 Mise hors fonctionnement
Fig. 4.22 Arrêt de la chaudière (exemple : ecoTEC plus)
- Pour arrêté complètement votre chaudière murale gaz, réglez le commutateur principal sur (1) la position « 0 »
Attention!
La protection contre le gel et les dispositifs de surveillance fonctionnent uniquement lorsque l'interrupteur principal de l'appareil est positionné sur « I » et que l'alimentation électrique n'est pas coupée.
Pour que ces dispositifs de sécurité restent actifs en mode de fonctionnement normal, allumez et éteignez uniquement votre apparéil de chauffage au gaz en utilisant l' apparéil de régulation (de plus amples informations à ce sujet sont continues dans la notice d'emploi correspondante).
Remarque!
En cas de mise hors fonctionnement prolongée (pour les vacances, par ex.), fermez également le robinet d'arrêt du gaz et la soupape d'arrêt d'eau froide.
Observez également les instructions relatives à la protection contre le gel stipulées dans la section 4.11.
Remarque
Les dispositifs d'arrêt ne sont pas fournis avec la chaudière. Ils doivent être installés à vos frais par votre installerur spécialisé. Ce dernier vous montrera leur emplacement et vous expliquera leur fonctionnement.
4.11 Protection contre le gel
L'installation de chauffage et les conduites d'eau disposant d'une protection antigel suffisante si l'installation de chauffage reste en service et que les pieces sont suffisamment tempérées en période de gel ou d'absence.
A Attention!
La protection contre le gel et les dispositifs de surveillance fonctionnent uniquement lorsque le commutateur principal de l'appareil est positionné sur « I » et que l'alimentation électrique n'est pas coupée. Il est interdit de rajouter des agents antigel dans l'eau de l'installation de chauffage. Ils pourrait modifier les joints et les membranes et être à l'origine de bruits en mode chauffage. Nous déclinons toute responsabilité pour tous dommages consécutifs.
4.11.1 Fonction de protection contre le gel
L'appareil de chauffage au gaz est équipe d'une fonction de protection antigel :
Lorsque la température de départ du chauffage passé au-dessous de 5^ et que le commutateur principal est en position marche, l'appareil se met automatique-ment en marche et rechauffe le circuit interne à 30^ environ.
Attention!
Certains éléments de l'installation risquent de geler.
Il n'est pas possible de garantir la protection antigel de l'ensemble l'installation de chauffage.
4.11.2 Protection contre le gel par vidange
Une autre mesure de protection antigel consiste à vidanger l'installation de chauffage et l'appareil. Il faut alors s'assurer que l'installation et l'appareil soient complètement vides.
Toutes les conduites d'eau chaude et d'eau froide installes dans la maison et à l'intérieur de l'appareil doivent également être vidées.
Pour ce faire, demandez conseil à votre société d'installation.
4.12 Maintenance et service après-vente
La condition sine qua non pour une disponibilité et une sécurité d'exploitation durables, une grande fiabilité ainsi qu'une longévite accrue est la réalisation annuelle de l'inspection/des travaux de maintenance par un installateur sanitaire/agréé.
Danger!
Risque d'endommagement et de blessures en cas de manipulation non conforme!
Ne tentez jamais de réaliser vous-même les travaux de maintenance ou de réparation sur votre apparéil de chauffage au gaz.
Confiez ces tâches à un installateur agréé.
Nous préconisons de conclure un contrat de maintenance.
La négligence de l'entretien peut alterer la sécurité d'exploitation de l'appareil et compromet la sécurité des personnes et du matériel.
Un entretien régulier garantit un rendement optimal ainsi qu'un fonctionnement plus économique de votre chaudière murale gaz
Voor de gebruiker
Gebruiksanaanjizing
ecoTEC plus, ecoTEC pro
HR-gaswandketel
VC
VCW
