BEDIENUNGSANLEITUNG EcoTEC plus VC 656 VAILLANT

Gas-Wandheizgeräte mit Brennwerttechnik

VC

VCW

Inhaltsverzeichnis

Geräteigenschaften

Empfehlenswertes Zubehör

Inhaltsverzeichnis

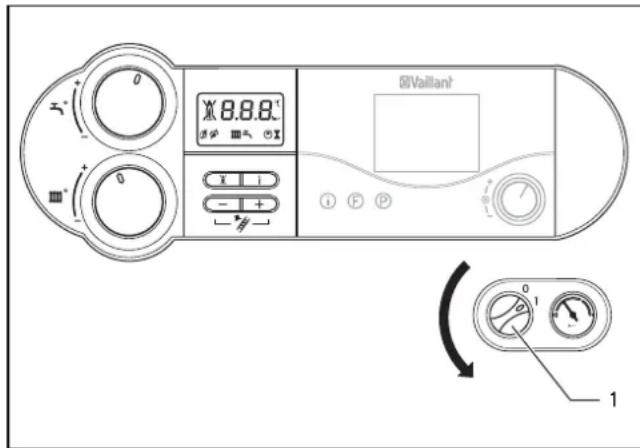

4.10 Außerbetriebnahme 19
4.11 Frostschutz
4.11.1 Frostschutzfunktion 19
4.11.2 Frostschutz durch Entleeren 19
4.12 Wartung und Kundendienst 20

Geräteigenschaften 2

Empfehlenswertes Zubehor 2

a1^2 + a2^2

1 Hinweise zur Dokumentation

1.1 Aufbewährung der Unterlagen 3
1.2 Verwendete Symbole 3
1.3 Gültigkeit der Anleitung 3
1.4 CE-Kennzeichnung 3
1.5 Typenschild 3

2 Sicherheit 3

3 Hinweise zum Betrieb 5
3.1 Werksgarantie Gerateeigenschaften
3.2 Bestimmungsgemäß Verwendung 6
3.3 Anforderungen an den Aufstellort 6 Die Vaillant ecoTEC-Geräte sind kompakte, wandhan
3.4 Pflege 6 gende Gas-Brennwertheizgeräte. Die VCV-Geräte sind
3.5 Recycling und Entsorgung.... 6 zustlich mit einer integrierten Warm Wasserbereitung
3.5.1 Gerat 6 ausgestattet.
3.5.2 Verpackung 6
3.6 Energiespartipps 6

4 Bedienung 8
4.1 Übersicht über die Bedienelemente bei ecoTEC plus 8

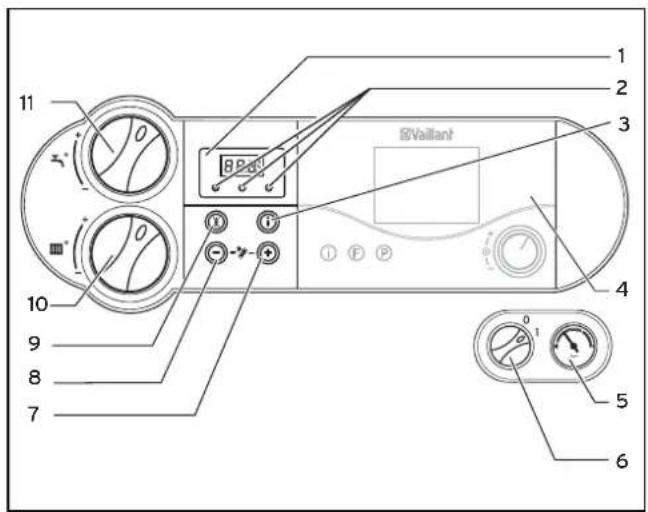

4.2 Übersicht über die Bedienelemente bei ecoTEC pro 10
4.3 Maßnahmen vor Inbetriebnahme 11
4.3.1 Absperreinrichtungen offen

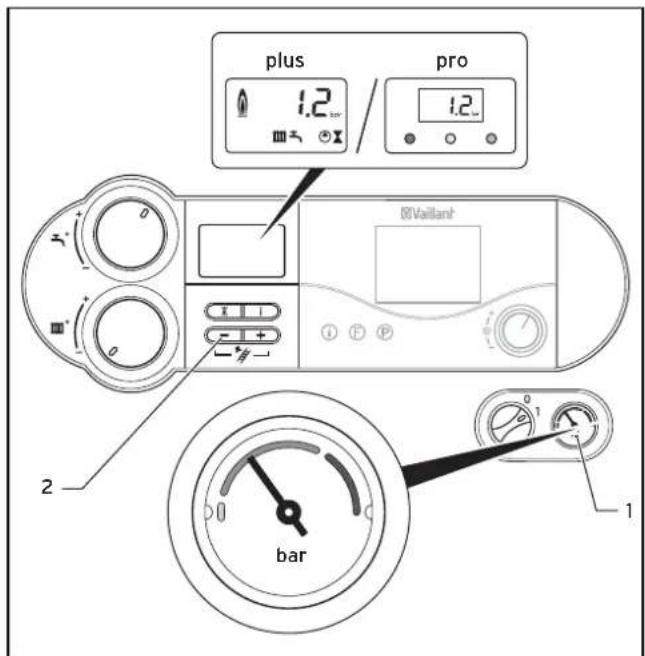

4.3.2 Anlagendruck kontrollieren 11

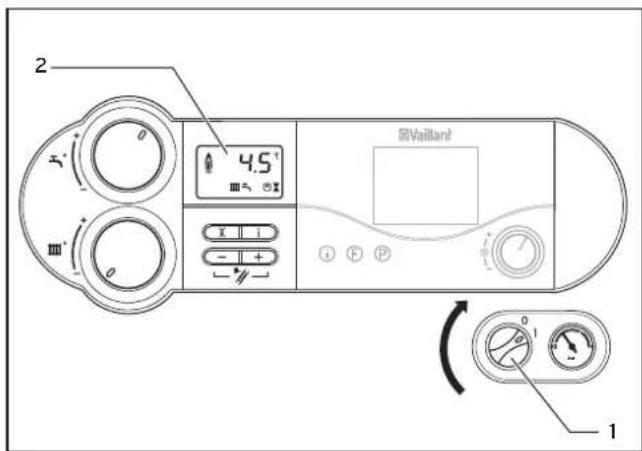

4.4 Inbetriebnahme 12
4.5 Warmwasserbereitung mit VCW-Geräten 13

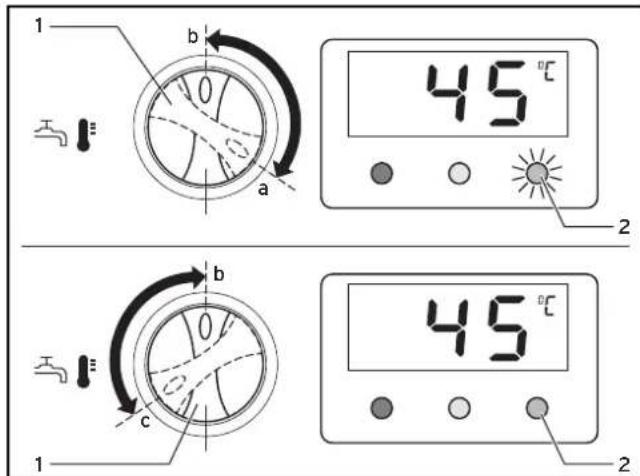

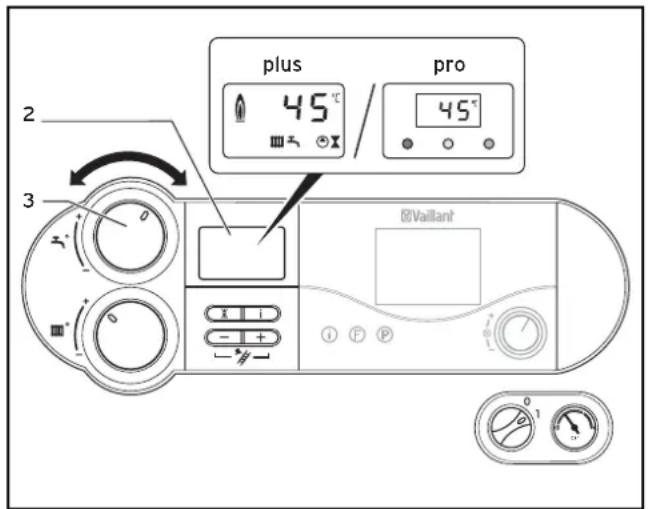

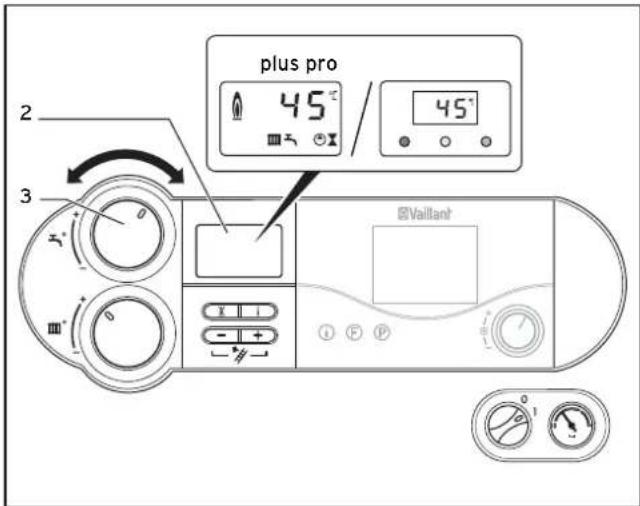

4.5.1 Einstellung der Warmwassertemperatur 13

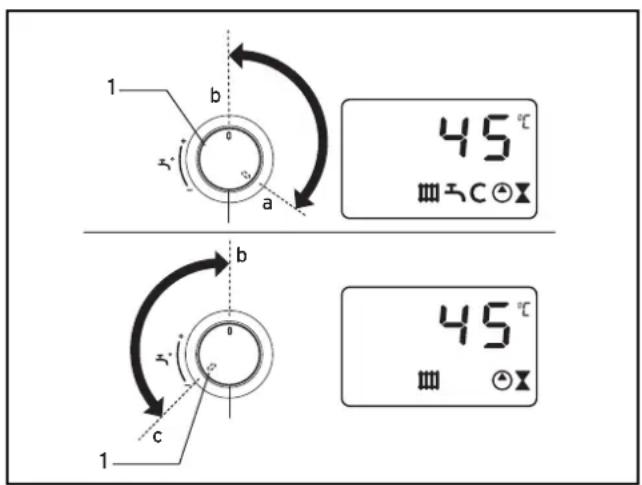

4.5.2 Warmstartfunktion ein- und ausschalten 13

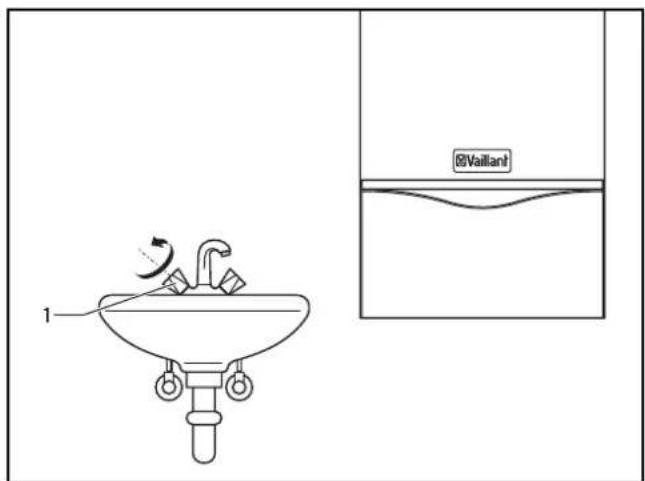

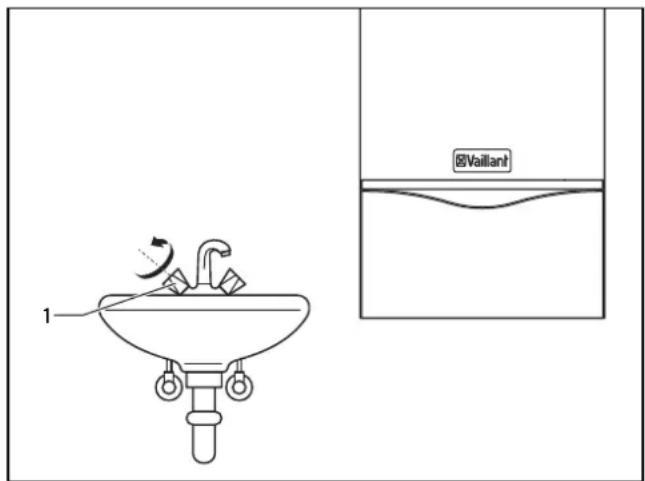

4.5.3 Warmwasser zapfen 14
4.6 Warmwasserbereitung mit VC-Geräten 14
4.6.1 Einstellung der Warmwassertemperatur 14
4.6.2 Speicherbetrieb ausschalten (nur VC-Geräte mit externem Warmwasserspeicher) 15
4.6.3 Warmwasser zapfen 15
4.7 Einstellungen fur den Heizbetrieb 15

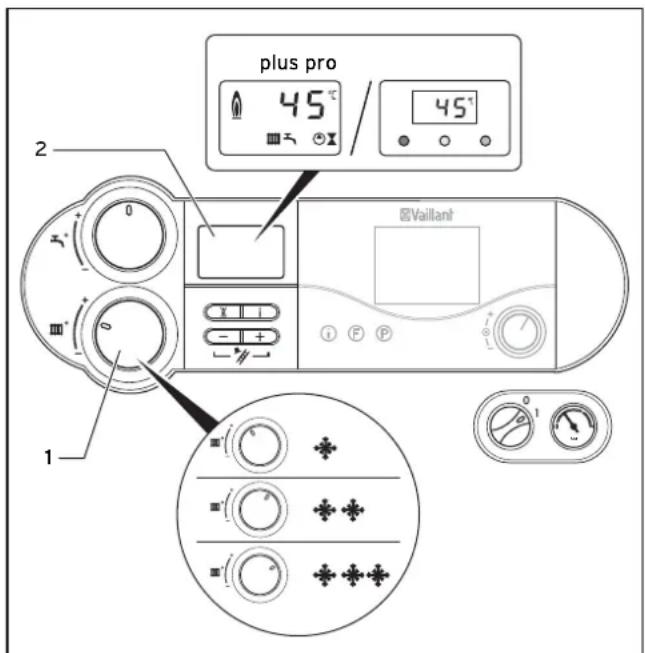

4.7.1 Vorlauftemperatur einstellen (kein Regel gerät angeschlossen) 15

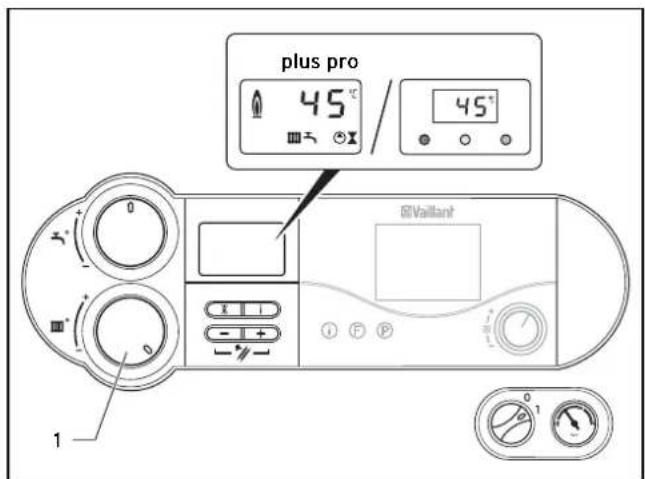

4.7.2 Vorlauftemperatur einstellen (bei Einsatz eines Regelgerätes) 16

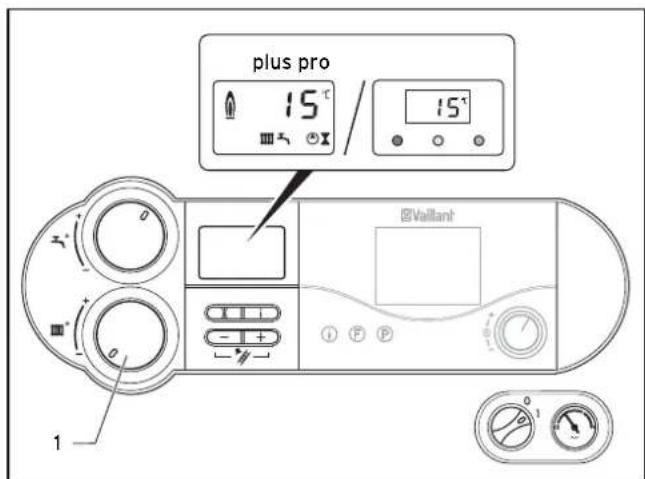

4.7.3 Heizbetrieb ausschalten (Sommerbetrieb) 16

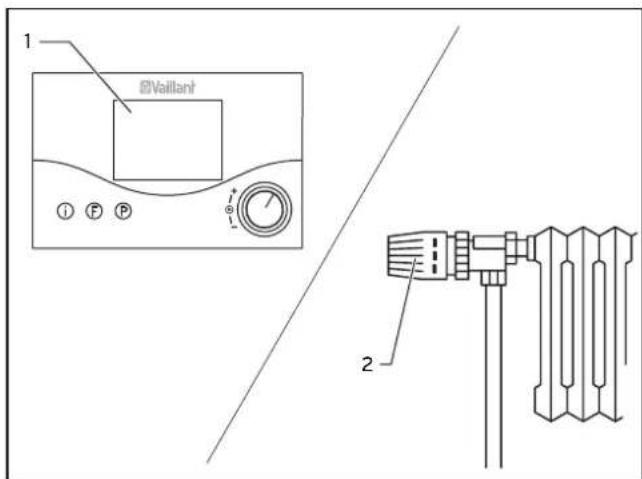

4.7.4 Raumtemperaturregler oder witterungs- geführten Regler einstellen 16

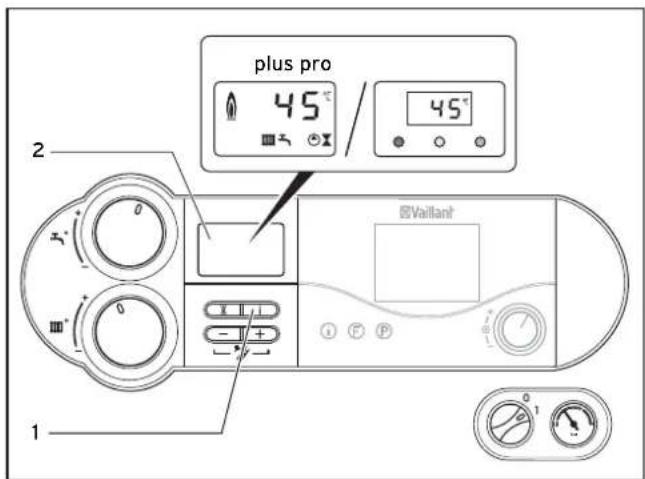

4.8 Statusanzeigen (für Wartungs- und Servicearbeiten durch den Fachhandwerker) 16
4.9 Störungsbehebung 17
4.9.1 Störungen wegen Wassermangel 17

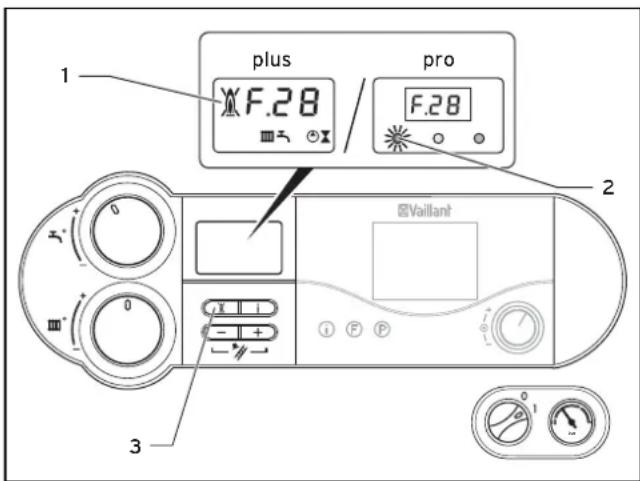

4.9.2 Störungen beim Zündvorgang 17
4.9.3 Störungen im Luft-/Abgasweg 18
4.9.4 Gerat/Heizungsanlage fullen 18

Vaillant bietet zur Regelung des ecoTEC verscheidene Systemkomponenten zum Anschluss an die Schalteiste oder zum Einstecken in die Bedienblende an:

• auromATIC 560
  11- auroMATIC 620/2
• calorMATIC 230
  calorMATIC 240
• calormATIC 240f
  calorMATIC 330
• calormATIC 340f
  -calorMATIC 360
• calormATIC 360f
• calorMATIC 392
• calorMATIC 392f
• calorMATIC 400
• calorMATIC 430
• calormATIC 430f
• calorMATIC 630/2
• VR 61 Mischermodul
• VR 68 Solarmodul
• VR 81 Fernbediengerät
• VR 90/2 Fernbediengerät
  -vrnetDIALOG830
  -vrnetDIALOG 840/2
• VRT 15
• VRT 30
• VRT 40
• VRT 50

Ihr Fachhandwerksbetrieb berät Sie bei der Auswahl der geeigneten Systemkomponenten.

1 Hinweise zur Dokumentation

Die folgenden Hinweise sind ein Wegweiser durch die Gesamtdokumentation.

In Verbindung mit dieser Bedienungsanleitung sind weitere Unterlagen gültig.

Für Schäden, die durch Nichtbeachtung dieser Anleitungen entstehen, übernehmen wir keine Haftung.

Mitgeltende Unterlagen

Für den Anlagenbetreiber:

Kurzbedienungsanleitung

Garantiekarte

Nr.

Nr.

FürdenFachhandwerker:

Installations- und Wartungsanleitung Nr. 0020044415

oder

Nr.

oder

Nr.

Ggf. gelten auch die weiteren Anleitungen aller verwendeten Zubehörteile und Regler mit.

1.1 Aufbewährung der Unterlagen

Bewahren Sie diese Bedienungsanleitung sowie alle mitgeltenden Unterlagen so auf, dass sie bei Bedarf zur Verfugung stehen.

Übergeben Sie die Unterlagen bei Auszug oder Verkauf an den Nachfolger.

1.2 Verwendete Symbole

Beachten Sieitte bei der Bedienung des Gerats die Sicherheitshinweise in dieser Bedienungsanleitung!

Gefahr!

Unmittelbare Gefahr für Leib und Leben!

Gefahr!

Lebensgefahr durch Stromschlag!

Gefahr!

Verbrennungs- oder Verbrühungsgefahr!

Achtung!

Mögliche gefährliche Situation für Produkt und Umwelt!

Hinweis!

Nutzliche Informationen und Hinweise.

• Symbol für eine erforderliche Aktivität

1.3 Gültigkeit der Anleitung

These Bedienungsanleitung gilt ausschließlich für Geräte mit folgenden Antikelumnern:

-0010002509
-0010002510
-0010002511
-0010002512
-0010002513
-0010002514
-0010003811
-0010003812
-001000042640000
-0018003546
-0010004147

Die Artikelnummer Ihres Geräts entnehmer Sieitte dem Typenschild.

0020029156

1.4 CE-Kennzeichnung

Mit der CE-Kennzeich02020215okumentiert, dass die Geräte gemäß dem Typenschild die grundlegenden Anforderungen der einschädigen Richtlinien erfüllen.

1.5 Typenschild

Das Typenschild des Vaillant ecoTEC ist werkseitig auf der Unterseite des Gerätes angebracht.

2 Sicherheit

Verhalten im Notfall

A Gefahr!

Gasperuch! Vergiftungs- und Explosionsgefahr durch Fehlfunktion!

Verhalten bei Gasgeruch in Gebäuden

• Türen und Fenster welt offen, für Durchzug sorgen, Räume mit Gasgeruch meiden!
• Offenes Feuer vermeiden, nicht rauchen, kein Feuerzeug benutzen!
• Keine elektrischen Schalter, keine Stecker, keine Klin-geln, keine Telefon und andere Sprechanlagen im Haus benutzen!
• Gaszahler-Absperreinrichtung oder Haupt-Absperreinrichtung schreiben!
  Gasabsperrhahn (1, Abb. 2.1, 2.2) am Gerät schließen!
  Andere Hausbewohner warnen, aber nicht klingeln!
• Gebäude verlassen!
• Bereitschaftsdienst des Gasversorgungsunternehmens von einem Telefonanschluss außerhalb des Hauses benachrichtigen!
• Bei hörbarem Ausströmen unverzüglich das Gebäude verlassen, Betreten durch Dritte verhindern, Polizei und Feuerwehr von außerhalb des Gebäudes alarmieren!

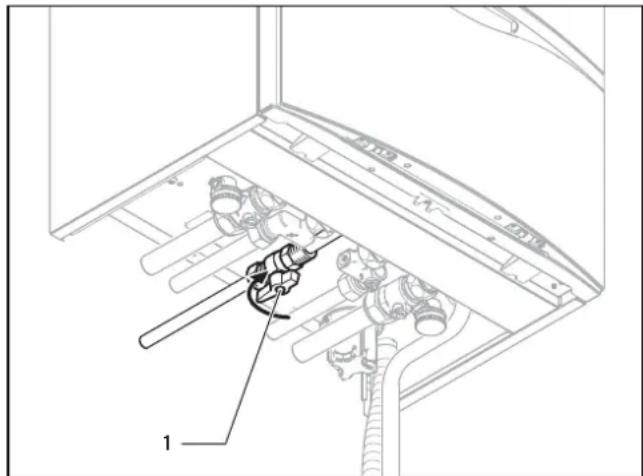

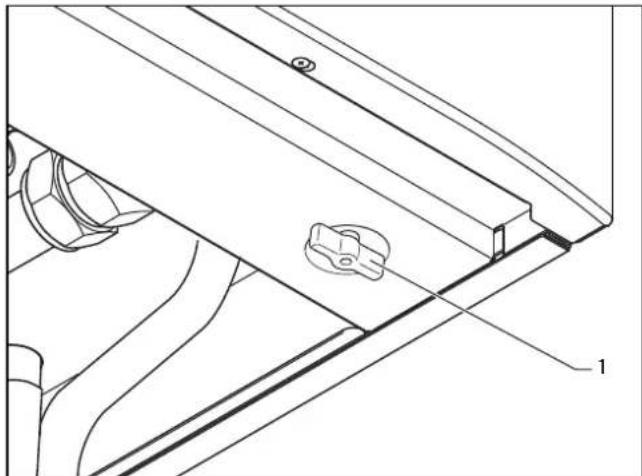

Abb. 2.1 Gasabsperrhahn schlieben (außer VC 466 und VC 656)

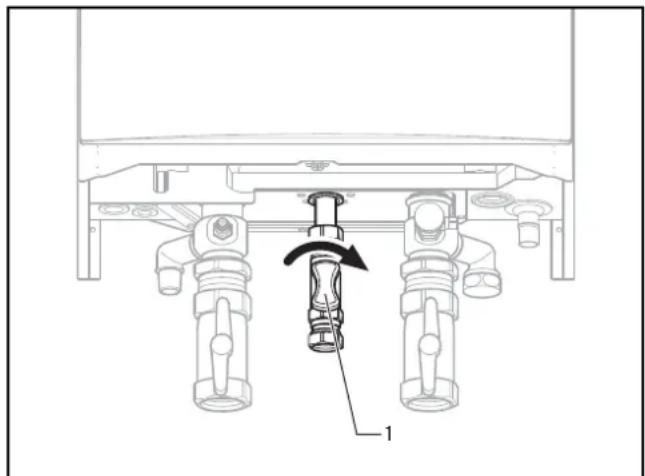

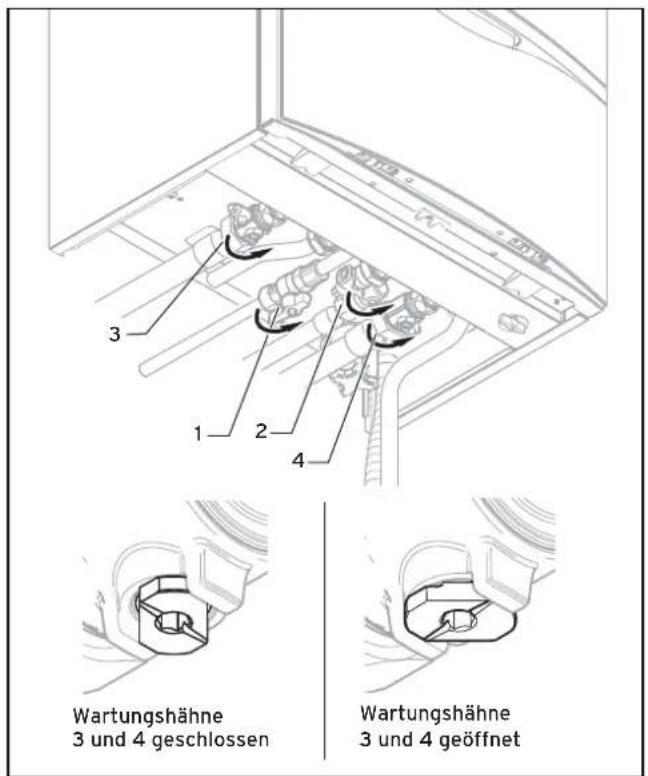

Abb. 2.2 Gasabsperrhahn schlieben (bei VC 466 und VC 656)

Sicherheitshinweise

Beachten Sie unbedingt die nachfolgenden Sicherheitshinweise und Vorschriften.

Gefahr!

Verpfungsgefahr entzündlicher Gas-Luft-Gemische!

Verwenden oder lagern Sie keine explosiven oder leicht entflammbaren Stoffe (z. B. Benzin, Farben usw.) im Aufstellungsraum des Geräts.

Gefahr!

Vergiftungs- und Explosionsgefahr durch Fehlfunktion!

Die Sicherheitseinrichtungen dürfen keinesfalls außer Betrieb gesetzt werden und es dürfen auch keine Manipulationen dieser Einrichtungen versucht werden, die geeignet sind, ihre ordnungsgemäß Funktion zu beeinträchtigen.

Deshalb dürfen Sie keine Veränderungen vornehmen:

-am Gerat
- im Umfeld des Geräts
- an den Zuleitungen für Gas, Zuluft, Wasser und Strom
- sowie an den Ableitungen für Abgas

Das Veränderungsverbot gilt ebenfls für bauliche Gegebenheiten im Umfeld des Geräts, soweit diese Einfluss auf die Betriebssicherheit des Geräts haben können. Beispiele hierfür sind:

• Eine schrankartige Verkleidung des Geräts unterliegt entsprechenden Ausführungsvorschriften. Fragen Sie hierzu ihren Fachhandwerksbetrieb, falls eine derartige Verkleidung von Ihnen gewündst ist.

Für Änderungen am Gerät oder im Umfeld müssen Sie in jeder Fall den anerkannten Fachhandwerksbetrieb hinzuziehen, da er hierfür zuständig ist.

Achtung!

Beschädigungsgefahr durch unsachgemäß Veränderungen!

Nehmen Sie unter keinen Umständen selbst Eingriffe oder Manipulationen am Gas-Wandheizgerät oder an anderen Teilen der Anlage vor. Versuchen Sie niemals, Wartung oder Reparaturen am Gerät selbst durchzuführen.

• Zerstoren oder entfernen Sie keine Verplombungen von Bauteilen. Nur anerkannte Fachhandwerker und der Werkskundendienst sind autorisiert, verplombte Bauteile zu verändern.

Gefahr!

Verbrühungsgefahr!

Das am Warmwasserhahn austretende Wasser kann heißt sein.

Achtung!

Beschädigungsgefahr!

Verwenden Sie keine Sprays, Lösungsmittel, chlorhaltigen Reinigungsmittel, Farben, Klebstoffe usw. in der Umgebung des Gerätes. Diese Stoffe können unter ungänstigen Umständen zu Korrosion - auch in der Abgasanlage - führen.

Aufstellung und Einstellung

Die Installation des Gerätsarf nur von einem aner-kannten Fachhandwerker durchgeführt werden. Dieser übernimmt auch die Verantwortung fur die ordnungsgemäß Installation und Inbetriebnahme sowie fur die Beachtung der bestehenden Vorschriften, Regeln und Richtlinien.

Dieser ist ebenfalls für Inspektion/Wartung und Instandsetzung des Gerats sowie für Änderungen der eingestellen Gasmenge zuständig.

Achtung!

Das Gerätarf nur mit ordnungsgemäß geschlossener Geräteverkleidung dauerhaft betrieben werden! Andernfalls kann es - unter ungünstigen Betriebsbedingungen - zu Sachschemen oder)sagar Gefahr fur Leib und Leben kommt.

Fülldruck der Heizungsanlage

Kontrollieren Sie in regelmäßigen Abständen den Fülldruck der Heizungsanlage (siehe Abschnitt 4.3.2).

Notstromaggregat

Ihr Fachhandwerker hat Ihr Gas-Wandheizgerät bei der Installation an das Stromnetz angeschlossen.

Falls Sie das Gerät bei Stromausfall mit einem Notstrom-aggregat betriebsbereit halten wollen, muss these in seinen technischen Werten (Frequenz, Spannung,

Erdung) mit denen des Stromnetzes übereinstimmen und mindestens der Leistungsaufnahme Ihr's Geräts entsprechen. Ziehen Sie hierzuitte ihren Fachhandwerksbetrieb zu Rate.

Undichtigkeiten (außer VC 466 und 656)

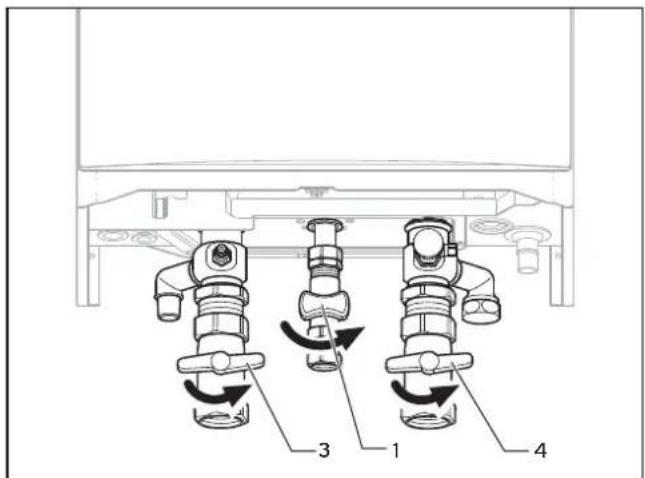

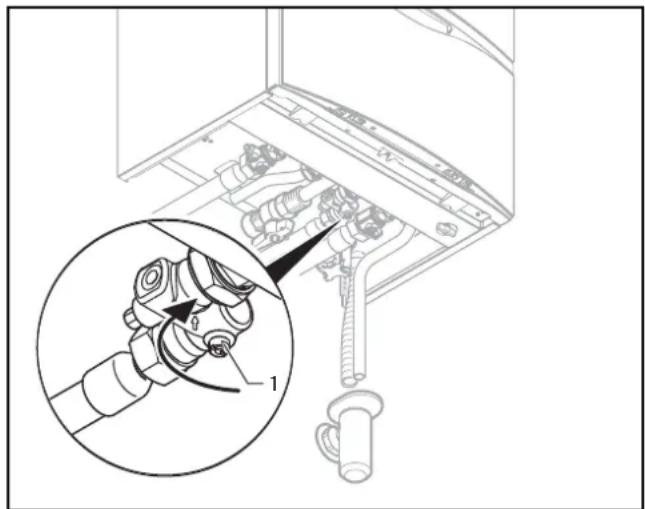

Abb. 2.3 Kaltwasser-Absperrventil schlieben (außer VC 466 und 656)

Schlieben Sie bei Undichtigkeiten im Warmwasserleitungsbereich zwischen Gerät und Zapfstellen sofort das Kaltwasser-Absperrventil (1) und halten Sie die Undlich tigkeit durch ihren Fachhand werker beheben.

Hinweis!

Bei ecoTEC-Geräten ist das Kaltwasser-Absperr ventil nicht im Lieferumfang Ihres Geräts enthalten. Fragen Sie ihren Fachhandwerker, wo er ein solches Ventil montiert hat.

Frostschutz

Stellen Sie sicher, dass bei ihrer Abwesenheit während einer Frostperiode die Heizungsanlage in Betrieb bleibt und die Räume ausreichend temperiert werden.

Achtung!

Beschädigungsgefahr!

Bei einem Ausfall der Stromversorgung oder bei zu niedriger Einstellung der Raumtempera tur in einzelnen Räumen kann nicht ausgeschlossen werden, dass Teilbereiche der Heizungsanlage durch Frost beschädigt werden.

Beachten Sie unbedingt die Hinweise zum Frostschutz in Abschnitt 4.11.

3 Hinweise zum Betrieb

3.1 Werksgarantie

Die N.V. VAILLANT gewährleistet eine Garantie von 2 Jahren auf alle Material- und Konstruktsfehler ihrer Produkte ab dem Rechnungsdatum.

Die Garantie wird nur gewährt, wenn folgende Voraussetzungen erfüllt sind:

1. Das Gerät muss von einem qualifizierten Fachmann installiert worden sein. Diese ist damit verantwortlich, dass alle geltenden Normen und Richtlinien bei der Installation beachtet wurden.
2. Wahrend der Garantiezeit ist nur der Vaillant Werkskundendienst autorisiert, Reparaturen oder Veränderungen am Gerät vorzunehmen. Die Werksgarantie erlischt, wenn in das Gerät Teile eingebaut werden, die nicht von Vaillant zugelassen sind.
3. Damit die Garantie wirksam werden kann, muss die Garantiekarte vollständig und ordnungsgemäß ausgefüllt, unterscriben und ausreichend frankiert spätestens fünfzehn Tage nach der Installation an uns zurückgeschickt werden.

Während der Garantiezeit an dem Gerät festgestellte Material- oder Fabrikationsfehler werden von unseren Werkskundendienst kostenlos behoben. Für Fehler, die nicht auf den genannten Ursachen berufen, z. B. Fehler aufgrund unsachgemäßer Installation oder vorschrittswidriger Behandlung, bei Verstoß gegen die geltenden Normen und Richtlinien zur Installation, zum Aufstellraum oder zur Belüfung, bei Überlastung, Frosteinwirkung oder normalem Verschleiß oder bei Gewalteinwirkung übernahmen wir keine Haftung. Wenn eine Rechnung gemäß den allgemeinen Bedingungen des Werkvertrages ausgestellt wird, wird diese ohne vorherige schriftliche Vereinbarung mit Dritten (z. B. Eigentümer, Vermieter, Verwalter etc.) an den Auftraggeber oder/und den Benutzer der Anlage gerichtet; dieser übernimmt die Zahlungsverpflichtung. Der Rechnungsbetrag ist dem Techniker des Werkskundendienstes, der die Leistung erbracht hat, zu erstatten. Die Reparatur oder der Austausch von Teilen während der Garantie verlangert die Garantiezeit nicht. Nicht umfasst von der

Werksgarantie sind Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Ansprüche auf Schadenersatz. Gerichtsstand ist der Sitz unseres Unternehmens. Um alle Funktionen des Vaillant Gerätes auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen bei Wartungs- und Instandhaltungsarbeiten nur Original Vaillant Ersatzeile verwendet werden!

3.2 Bestimmungsgemäß Verwendung

Die Vaillant Gas-Wandheizgeräte ecoTEC sind nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regeln gebaut. Dennoch konnen bei unsachgemäß oder nicht bestimmungsgemäß Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Geräts und anderer Sachwerte entstehen.

Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Die Geräte sind als Wärmeerzeuger für geschlossene Warmwasser-Zentralheizungsanlagen und für die zentrale Warmwasserbereitung vorgesehen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller/Lieferant nicht. Das Risikoträgt allein der Anwender.

Zur bestimmungsgemänen Verwendung gehoren auch das Beachten der Bedienungs- und der Installationsanleitung sowie aller weiteren mitgeltenden Unterlagen und das Einhalten der Inspektions- und Wartungsbedingungen.

Achtung! Jede missbrächliche Verwendung ist entsprech.

3.3 Anforderungen an den Aufstellort

Die Vaillant Gas-Wandheizgeräte ecoTEC werden an der Wand hängend so installiert, dass eine Mädglich keit zum Ableiten des anfallenden Kondensats und zur Führung der Leitungen des Luft-/Abgassystems gegeben ist. Sie können z. B. in Kellerräumen, Abstell-, Mehr zweck-oder Wohnräumen installiert werden. Fragen Sie ihren Fach handwerker, welche aktuell gültigen nationalen Vorschriften zu beachten sind.

Hinweis!

Ein Abstand des Geräts zu Bauteilen aus brenbaren Baustoffen bzw. zu brennbaren Bestand teilen ist nicht erforderlich, da bei Nennwärme leistung des Geräts an der Gehäuseoberfläche eine niedrigere Temperatur auftritt als die max. zulässige von 85 °C.

3.4 Pflege

Reinigen Sie die Verkleidung Ihres Geräts mit einem feuchten Tuch und etwas Seite.

Hinweis!

Beschädigungsgefahr!

Verwenden Sie keine Scheuer- oder Reinigungsmittel, die die Verkleidung oder die Armaturen aus Kunststoff beschädigten konnten.

Verwenden Sie keine Sprays, Lösungsmittel oder chlorhaltigen Reinigungsmittel.

3.5 Recycling und Entsorgung

Sowohl Ihr Vaillant Gas-Wandheizgerät ecoTEC als auch die zugehörige Transportverpackung bestehen zum weitaus überwiegenden Teil aus recyclefähigen Rohstoffen.

3.5.1 Gerät

Ihr Vaillant Gas-Wandheizgerat ecoTEC wie auch alle Zubehore gehoren nicht in den Hausmull. Sorgen Sie davon, dass das Altgerät und ggf. vorhandene Zubehore einer ordnungsgemänen Entsorgung zugeführrt werden.

3.5.2 Verpackung

Die Entsorgung der Transportverpackung überlassen Sieitte dem Fachhandwerksbetrieb, der das Gerät installiert hat.

Hinweis!

Beachten Sieittebetdie geltendennationalen gesetzlichenVorschriften.

3.6 Energiespartipps

Einbau einer witterungsgeführten Heizungsregelung Witterungsgeführte Heizungsregelungen regulieren in Abhängigkeit von der jeweiligen AuBentemperatur die Heizungs-Vorlauftemperatur. Es wird nicht mehr Wärme erzeugt, als bereits wird. Hierzu muss am witterungsgeführten Regler die der jeweiligen AuBentemperatur zugeordnete Heizungs-Vorlauftemperatur eingestellt werden. Diese Einstellung soll nicht hoher sein, als es die Auslegung der Heizungsanlage erfordert. Normalerweise wird die richtige Einstellung durch ihren Fachhandwerksbetrieb vorgenommen. Durch integrierte Zeitprogramme werden gewünschte Heiz- und Absenkphasen (z. B. nachts) automatisch ein- und ausgescheltet.

Witterungsgeführte Heizungsregelungen stellen in Ver-.
bindung mit Thermostatventilen die wirtschaftliche
Form der Heizungsregelung dar.

Absenkbetrieb der Heizungsanlage

Senken Sie die Raumtemperatur für die Zeiten ihrer Nachtruhe und Abwesenheit ab. Dies latent sich am einfachsten und zuverlüssigsten durch Regelgeräte mit individuell währbaren Zeitprogrammen realisieren. Stellen Sie während der Absenkzeiten die Raum temperatur ca. 5^ niedriger ein als während der Vollheizzeiten. Ein Absken zum mehr als 5^ bringt keine weitere Energieersparnis, da dann für die jeweils nachste Vollheizperiode erhöhte Aufheizleistungen erforderlich waren. Nur bei längerer Abwesenheit, z. B. Urlaub, loht es sich, die Temperaturen weiter abzuseken. Achten Sie aber im Winter daraufuf, dass ein ausreichender Frostschutz gewährleistet bleibt.

Raumtemperatur

Stellen Sie die Raumtemperatur nur so hoch ein, dass diese für Ihr Behaglichkeitsempfinden gerade ausreicht. Jedes Grad darüber hinaus bedeutet einen erhöhten Energieverbrauch um etwa 6%.

Passen Sie auch die Raumtemperatur dem jeweiligen Nutzungszweck des Raums an. Zum Beispiel ist es normalerweise nicht erforderlich, Schlafzimmer oder setzen benutzte Räume auf 20 °C zu heizen.

Einstellen der Betriebsart

In der wärmeren Jahreszeit, wenn die Wohnung nicht beheizt werden muss, empfehlen wir Ihnen, die Heizung auf Sommerbetrieb zu schalten. Der Heizbetrieb ist dann ausgeschelt, jedoch bleiben das Gerät bzw. die Anlage betriebsbereit für die Warmwasserbereitung.

Gleichmäßig heizen

Häufig wird in einer Wohnung mit Zentralheizung leidiglich ein einziger Raum beheizt. Über die Umschliebungsflächen these Rosms, also Wände, Turen, Fenster, Decke, Fußboden, werden die unbezieften Nachbar räume unkontrolliert mitbeheizt und es besteht ungewollt Wärmeenergie verloren. Die Leistung des Heizkörpers theses einen beheizten Raums ist für eine solche Betriebsweise natürlich nicht mehr ausreichend. Die Folge ist, dass sich der Raum nicht mehr genugend erwärmen lassst und ein unbehagliches Kältegeführ entsteht (übrigens entsteh der Selbe Effekt, wenn Turen zwischen beheizten und nicht-oder eingeschränkt beheizten Räumen geöffnet bleiben). Das ist falsches Sparen: Die Heizung ist in Betrieb und trotzem ist das Raumklima nicht behaglich warm. Ein großerer Heizkomfort und eine sinn Vollere Betriebsweise werden erreicht, wenn alle Räume einer Wohnung gleichmäßig und entsprechend ihrer Nutzung beheizt werden. Übrigens kann auch die Bausubstanz leiden, wenn Gebäudefeile nicht oder nur unzureichend beheizt werden.

Thermostatventile und Raumtemperaturregler

Es sollte heute selbstverständlich sein, an allen Heizkörpern Thermostatventile anbringen zu halten. Sie halten die einzelmal eingestellte Raumtemperatur exakt ein. Mit Hilfe von Thermostatventilen in Verbindung mit einem Raumtemperaturregler (oder witterungsgeführtem Regler) können Sie die Raumtemperatur ihren individuellen Bedürfnissen anpassen und erzielen eine wirtschaftliche Betriebsweise ihrer Heizungsanlage. Lassen Sie in dem Zimmer, in dem sich Ihr Raumtemperaturregler befindet, stets alle Heizkorperventile voll geöffnet, da sich die beiden Regeleinrichtungen sonst gegenseitig beeinflussen und die Regel Qualität beeinträchtigt werden kann.

Häufig ist folgenden Benutzerverhalten zu beobachten: Sobald es im Raum zu warm wird, werden die Thermostatventile zugedreht (oder der Raumthermostat auf eine geringere Temperatur eingestellt). Wird es nach einer Weile dann wieder zu kalt, wird das Thermo statventil wieder aufgedreht. ies ist nicht erforderlich, da die Temperaturregulierung durch das Thermostatventil selbst übernommen wird: Steigt die Raumtemperatur uber den am Fuhlerkopf eingestillten Wert, schliebt das Thermostatventil automatisch, bei Unterschieden des eingestillten Werts öffnet es wieder.

Regelgeräte nicht verdecken

Verdecken Sie Ihr Regel gerät nicht durch Möbel, Vorrhänge oder andere Gegenstände. Es muss die zirkulierende Raumluft ungehindert erfassen konnen. Verdeckte Thermostatventile konnen mit Fernfuhler ausgestatt werden und bleiben dadurch weiter funktionsfähig. Angemessene Warmwasser-Temperatur Das warme Wasser sollte nur so welt aufgeheizt werden wie es für den Gebrauch notwendig ist. Jede weitere Erwärung führ zuunnötgem Energieverbrauch, Warmwasser-Temperaturen von mehr als 60^ außer dem zu verstärktem Kalkausfall.

Einstellung der Warmstartfunktion (nur VCV)

Die Warmstartfunktion liefert Ohnen sofort warmes Wasser in der gewünschten Temperatur, ohne dass Aufheiz-zeiten abgewartet werden müssen. Hierzu wird der Warmwasser-Wärmetauscher auf einem vorgewählten Temperaturniveau gehalten. Stellen Sie den Temperaturwahler nicht higher ein als die benötigte Temperatur, um Energieverlust zu vermeiden. Benötigen Sie länger Zeit kein warmes Wasser, empfehlen wir zur weiteren Energieinsparung, die Warmstartfunktion abzuschalten.

Bewusster Umgang mit Wasser

Ein bewusster Umgang mit Wasser kann die Verbrauchskosten erheblich senken.

Zum Beispiel Duschen staat Wannenbad: Wahrend für ein Wan nenbad ca. 150 Liter Wasser gebraucht werden,benötigt eine mit modernen, Wasser sparen Arma turen ausgestattete Dusche lediglich etwa ein Drittel dieser Wassermenge.

3 Hinweise zum Betrieb

4 Bedienung

Übrigens: Ein tropfender Wasserhahn verschwendet bis zu 2000 Liter Wasser, eine undichte Toilettensprülung bis zu 4000 Liter Wasser im Jahr. Dagegen kosten eine neue Dichtung jeweils nur weniger Euro-Cent.

Zirkulationspumpen nur bei Bedarf laufen{lassen (nur VC 466 und 656)

Zirkulationspumpen sorgen für einen ständigen Umlauf von Warmwasser im Rohrleitungssystem, so dass auch bei welt entfernten Zapfstellen(soften warmes Wasser zur Verflügung steht. Sie steigern zweifellos den Komfort bei der Warmwasserbereitung. Aber sie verbrauchen auch Strom. Und umlaufendes Warmwasser, das nicht genutzt wird, kuhl't sich auf seinem Weg durch die Rohrleitungungen ab und muss dann wieder nachgeheit werden. Zirkulationspumpen sollen denaher nun dann betrieben werden, wenn tatsächlich Warmwasser generell im Haushalt benötigt wird. Mit Hilfe von Schaltuhren, mit denen die meisten Zirkulationspumpen ausgestattet bzw. nachgerüsteten werden konnen, konnen individuelle Zeitprogramme eingestellt werden. Oft bieten auch witterungsgeführte Regler über Zusatzfunktionen die Mollichkeit, Zirkulationspumpen zeitlich zu steuern. Fragen Sie ihren Fachhandwerksbetrieb. Eine andere Mollichkeit ist, uber einen Taster oder Schalter in der Naze einer halten benutzten Zapfstelle die Zirkulation nur bei konkretem Bedarf fur eine bestimmte Zeitspanne einzuschalten. An den Vaillant ecoTEC kann ein solcher Ta-ster an die Geräteelektronik angeschlossen werden.

Lüften der Wohnräume

Öffnen Sie während der Heizperiode die Fenster nur zum Lüften und nicht zur Temperaturregelung. Eine kurze Stößluftung ist wreakungsvoller und energiesparender als lange offenstehende Kippfenster. Wir empfehlen davon, die Fenster kurzzeitig voll zu öffnen. Schlieben Sie während des Lüftens alle im Raum befindlich Thermo statventile bzw. stellen Sie einen vorhanden Raum thermostaten auf Minimaltemperatur ein. Durch diese Maßnahmen ist ein ausreichender Luftwechsel, ohne unnottige Auskühlung und Energieverlust, gewährleistet (z. B. durch ungewolte Heizungseinschaltung während des Lüftens).

4 Bedienung

4.1 Übersicht über die Bedienelemente bei ecoTEC plus

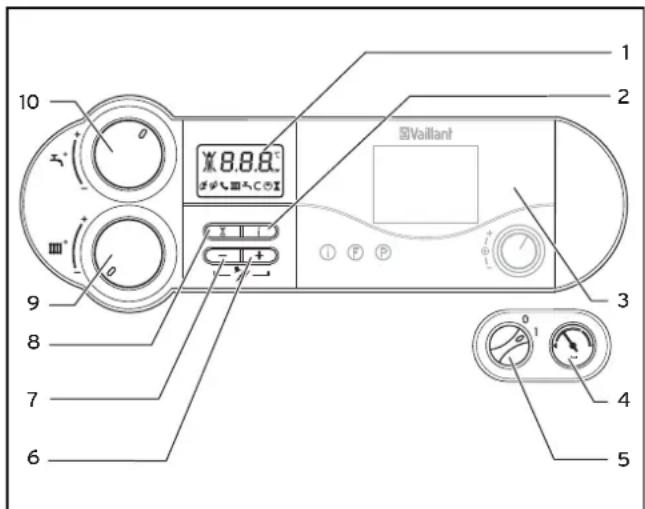

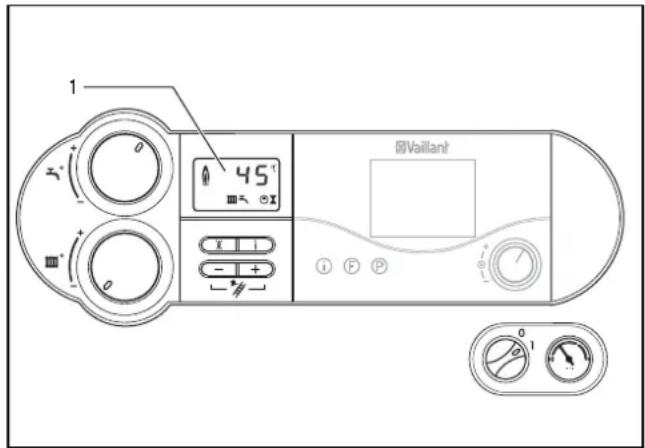

Abb. 4.1 Bedienelemente ecoTEC plus

Zum Öffnen der Frontklappe greifen Sie in die Griffmulde und klappen Sie sie herunter. Die nun zu erkennenden Bedienelemente haben folgende Funktionen (vgl. Abb. 4.1):

1 Display zur Anzeige der aktuellen Heizungs-Vorlauf temperatur, des Fülldrucks der Heizungs-anlage, der Betriebsart oder bestimmter Zusatzinformationen
2 Taste „i" zum Abrufen von Informationen
3 Einbauregler (Zubehor)
4 Manometer zur Anzeige des Füll-bzw. Betriebsdrucks in der Heizungsanlage
5 Hauptschalter zum Ein- und Ausschalten des Gerätes
6 Taste ^ + ^ zum Weiterblättern der Displayanzeige (für den Fachhandwerker bei Einstellarbeinen und Fehler suche) oder Anzeige der Speichertemperatur (VC mit Speicherfuhrer) bzw. Temperatur des Warmwasser-Wärmetauschers (VCW)
7 Taste „-“ zum Zurückblättern der Displayanzeige (für den Fachhandwerker bei Einstellarheiten und Fehler)suche)und zur Anzeige des FuIldrucks der Heizungs anlage auf dem Display
8 Taste „Entstörung" zum Rücksetzen bestimmter Störungen

9 Drehknopf zur Einstellung der Heizungs-Vorlauf-temperatur
10 Drehknopf zur Einstellung der Warmwasser-Auslauf temperatur (VCW-Geräte) oder der Speichertemperatur (VC-Geräte mit angeschlossen Warmwasserspeicher VIH)

Digitales Informations- und Analyse-System
Abb. 4.2 Display ecoTEC plus

Die ecoTEC plus-Geräte sind mit einem digitalen Informations- und Ana lyse-System ausgestattet. Dieses System gibt Ihnen Informationen über den Betriebs zustand Ihres Geräts und hilft Ihnen bei der Beseitigung von Störun gen.

Im normalen Betrieb des Geräts wird im Display (1) die aktuelle Heizungs-Vorlauftemperatur angezeigt (im Beispiel 45^ ). Im Fehlerfall wird die Anzeige der Temperatur durch den jeweiligen Fehlercode ersetzt.

Darüber hinaus können Sie den angezeigten Symbolen folgende Informationen entnehmen:

1 Anzeige der aktuellen Heizungs-Vorlauf tempe ratur, des Fülldrucks der Heizungsanlage oder Anzeige eines Status- oder Fehlercodes

Störung im Luft-/Abgasweg

Störung im Luft-/Abgasweg

Nur in Verbindung mit vnetDIALOG: Solange das Symbol im Display erscheint, wird über das Zubehör vnetDIALOG eine Heizungs-Vorlauf- und Warmwasser-Auslauftemperatur vorgegeben, d. h. das Gerät arbeitet mit anderen als den an den Drehknöpfen (9) und (10) eingestillten Temperaturen.

These Betriebsart kann nur beendet werden:

• durch vrnetDIALOG oder
• durch Verändern der Temperatureinstellung an den Drehknöpfen (9) oder (10) um mehr als ± 5K .

These Betriebsart kann nicht beendet werden:

• durch Drücken der Taste (8), Entstörung oder
• durch Aus- oder Einschalten des Geräts.

Heizbetrieb aktiv permanent an: Betriebsart Heizbetrieb blinkt: Brennersperrzeit aktiv

Warmwasserbereitung aktiv (nur bei VCW) permanent an: Warmwasser wird gezapft

(nur bei VC)
permanent an: Betriebsart Speicherladung (VC-Gerät) ist in Bereitschaft
blink: Warmwasserspeicher wird beheizt, Brenner an

Warmstartfunktion aktiv (nur bei VCW)
permanent an: Warmstartfunktion ist in Bereitschaft
blinkt: Warmstartfunktion ist in Betrieb, Brenner an

Internes Gasventil wird angesteuert

Flamme mit Kreuz:
Störung während des Brennerbetriebs;
Gerät ist abgeschaltet

Flamme ohne Kreuz: Ordnungsgemäber Brennerbetrieb

4.2 Übersicht über die Bedienelemente bei ecoTEC pro

Abb. 4.3 Bedienelemente ecoTEC pro

Zum Öffnen der Frontklappe greifen Sie in die Griffmulde und klappen Sie sie herunter. Die nun zu erkennenden Bedienelemente haben folgende Funktionen (vgl. Abb. 4.3):

1 Display zur Anzeige der aktuellen Heizungs-Vorlauf temperatur, des Füldrucks der Heizungs-anlage oder bestimmter Zusammenformationen
2 Anzeigeleuchten für Betriebsarten
3 Taste „i" zum Abrufen von Informationen
4 Einbauregler (Zubehör)
5 Manometer zur Anzeige des Füll- bzw. Betriebsdrucks in der Heizungsanlage
6 Hauptschalter zum Ein- und Ausschalten des Gerätes
7 Taste ^ + ^ zum Weiterblättern im Display (für den Fachhandwerker bei Einstellarheiten und Fehler-suche) oder Anzeige der Speichertemperatur (VC mit Speicherfuhler) bzw. Temperatur des Warmwasser-Wärmetauschers (VCW)
8 Taste „-“ zum Zurückblättern im Display (für den Fachhandwerker bei Einstellarheiten und Fehler-suche) und zur Anzeige des Fülldrucks der Heizungs anlage auf dem Display
9 Taste „Entstörung" zum Rücksetzen bestimmter Störungen

10 Drehknopf zur Einstellung der Heizungs-Vorlauf-temperatur
11 Drehknopf zur Einstellung der Warmwasser-Austrauf temperatur (VCW) bzw. Speichertemperatur (VC mit Speicherfuhrer)

Multifunktionsanzeige

Die ecoTEC pro-Geräte sind mit einer Multifunktionsanzeige ausgestattet. Wenn der Hauptschalter eingeschaltet ist und das Gerät normal Funktioniert, zeigt die Anzeige die aktuelle Heizungs-Vorlauf tempera tur an (im Bei spiel 45^ ).

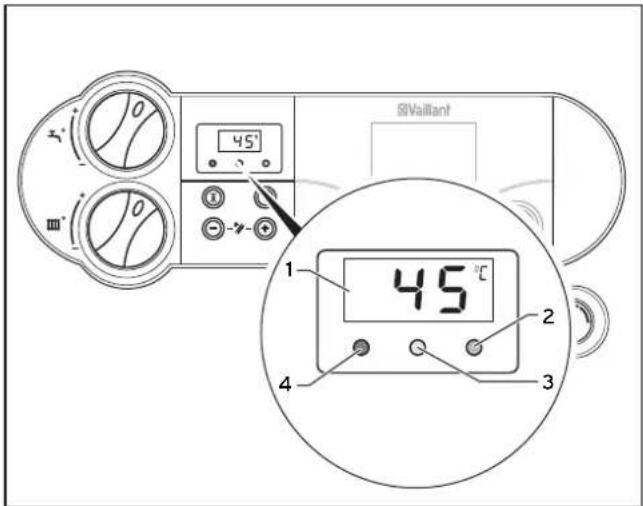

Abb. 4.4 Anzeigeleuchten ecoTEC pro

1 Anzeige der aktuellen Heizungs-Vorlauf temperatur, des Fülldrucks der Heizungsanlage oder Anzeige eines Status- oder Fehlercodes
2 Grüne Anzeigeleuche Warmstartfunktion/Warmwasser

permanent an: Warmstartfunktion ist eingeschaltet

aus: Warmstartfunktion ist ausgeschaltet und es wird kein Warmwasser gezapft

blinkt: Warmwasser wird gezapft oder die Warmstartfunktion warmt das Wasser nach

3 Gelbe Anzeigeleuche

permanent an: Brenner an

4 Rote Anzeigeleuche

permanent an: Gerät ist gestört, ein Fehlercode wird angezeigt

Nur in Verbindung mit vnetDIALOG: Solange das Symbol im Display erscheint, wird über das Zubehr vnetDIALOG eine Heizungs-Vorlauf- und Warmwasser-Auslauftemperatur vorgegeben, d. h. das Gerät arbeitet mit anderen als den an den Drehknöpfen (10) und (11) eingestillten Temperaturen.

These Betriebsart kann nur beendet werden:

-durchvrnetDIALOGOder
- durch Verändern der Temperatureinstellung an den Drehknöpfen (10) oder (11) um mehr als ± 5K .

These Betriebsart kann nicht beendet werden:

• durch Drücken der Taste (9) „Entstörung" oder
• durch Aus- oder Einschalten des Geräts.

4.3

Maßnahmen

vor

Inbetriebnahme

Hinweis!

Die Absperreinrichtungen sind nicht im Lieferumfang Ihres Geräts enthalten. Sie werden bauseitig durch ihren Fachhandwerker installiert. Lassen Sie sich von ihm die Lage und die Handhabung dieser Bauteile erklärern.

Abb. 4.5 Absperrelnrichtungen öffnen beim VC 376, VCW 296, VCW 346, VCW 376

Abb. 4.6 Absperreinrichtungen offen beim VC 466 und VC 656 (Wartungshähne belspielhaft)

• Offnen Sie den Gasabsperrhahn (1) bis zum festen Anschlag.
• Kontrollieren Sie, ob die Wartungshahne im Vorlauf (3) und Rücklauf (4) der Heizungsanlage geöffnet sind.
• Öffnen Sie das Kaltwasser-Absperrventil (2). Zur Überprüfung können Sie an einem Warmwasserhahn an einer Zapfstelle probieren, ob Dort Wasser austritt.

4.3.2 Anlagendruck kontrollieren

Hinweis!

Um den Betrieb der Anlage mit einer zu geringen Wassermenge zu vermeiden und dadurch möglichen Folgeschäden vorzubeugen, verfügbar Ihr Gerät über einen Drucksensor.
Dieser signalisiert Ohnen beim Unterschieden von 0,6 bar den Druckmangel, indem im Display der Druck wert blinkend dargestellt wird.
Bei Unterschiedung eines Drucks von 0,3 bar schaltet Ihr Gerät ab. Im Display erscheidt die Fehlermeldung F.22. Um das Gerät wieder in Betrieb zunehmen, muss zunachst Wasser in die Anlage gefüllt werden.

Abb. 4.7 Fülldruck der Heizungsanlage kontrollieren

• Kontrollieren Sie bei der Inbetriebnahme den Fülldruck der Anlage am Manometer (1). Für einen einwandfrei Betrieb der Heizungsanlage soll bei kalter Anlage der Zeiger am Manometer im dunkelgrau hinterlegten Bereich stehen. Dies entspricht einem Fülldruck zwischen 1,0 und 2,0 bar. Steht der Zeiger im hellgrau hinterlegten Bereich (<0,8 bar), muss vor der Inbetrieb nahme Wasser nachgefüllt werden (siehe Abschnitt 4.9.4).

Hinweis!

Das ecoTEC-Gerät verfügbar über ein Mano meter und über eine digitale Druckanzeige.

Das Manometer ermodlich es他们在也中出ausgeschalteten Gerat schnll zu erkennen, ob der Fuldruck im Sollbereich ist oder nicht.

Wenn das Gerät in Betrieb ist, können Sie sich den genauen Druck wert im Display anzeigen halten. Aktivieren Sie die Druckanzeige durch Betätigkeiten der Taste „(2). Das Display wechseln nach 5 Sekunden wieder zusück zur Vorlauftempe raturanzeige.

Hinweis!

Sie können auch dauerhaft zwischen Temperatur- oder Druckanzeige im Display umschalten, indem Sie die „-“-Taste ca. 5 Sekunden gedruckt halten.

Erstreckt sich die Heizungsanlage über mehrere Stockwerke, so kann einHigherer Füldruck der Anlage erforderlich sein. Fragen Sie hierzu ihren Fachhandwerker.

4.4 Inbetriebnahme
Abb. 4.8 Gerät einschalten (Beispiel: ecoTEC plus)

• Mit dem Hauptschalter (1) schalten Sie das Gerät ein und aus.

I: EIN

O:AUS

Wenn Sie das Gerät einschalten, erscheint im Display (2) die aktuelle Heizungs-Vorlauf tempe ra tur.

Zur Einstellung des Geräts entsprechend ihren Bedürfnissen setzen Sieitte die Abschnittte 4.5 bis 4.7, in denen die Einstellmöglichkeiten fur die Warmwasser bereitung und den Heizbetrieb beschrieben sind.

Achtung!

Beschädigungsgefahr!

Frostschutz- und Überwachungseinrichtung gen sind nur aktiv, wenn der Hauptschalter des Geräts auf Stellung „I" steht und keine

Trennung vom Stromnetz vorliegt.

Damit these Sicherheitseinrichtungen aktiv bleiben, sollen Sie Ihr Gas-Wandheizgerät über das Regelgerät ein und ausschalten (Informationen dazu finden Sie in der ent sprechenenden Bedienungsanleitung).

Wie Sie Ihr Gas-Wandheizgerät ganz außer Betrieb führen können, finden Sie in Abschnitt 4.10.

4.5 Warmwasserbereitung mit VCW-Geräten

4.5.1 Einstellung der Warmwassertemperatur

Abb. 4.9 Einstellung der Warmwassertemperatur

• Schalten Sie das Gerät wie in Abschnitt 4.4 beschreiben ein.
• Stellen Sie den Drehknopf (3) zur Einstellung der Warm Wasser-Auslauftemperatur auf die gewünschte Temperatur ein. Dabei entspricht:

-linkerAnschlagca.35 ^ C
- rechter Anschlag max. 65^

Beim Einstellen der gewünschten Temperatur wird der jeweils zugehörige Sollwert im Display (2) angezeigt. Nach ca. drei Sekunden erlischt diese Anzeige und im Display erscheint wieder die Standardanzeige (aktuelle Heizungs-Vorlauf tempe ra tur).

Achtung!

Verkalkungsgefahr!

Bei einer Wasserhärte von mehr als

3,57 mol/m³ (20 °dH) stellen Sieitte den Drehknopf (3) maximal in die Mittelstellung.

Gefahr!

Gesundheitsgeführung durch Legionellen-bildung!

Wenn das Gerät zur Nacherwärnung in einer solargestützten Trinkwassererwärungsanlage eingesetzt wird, stellen Sie die Warm wasser-Auslauftemperatur am Drehknopf (3) auf mindestens 60^ ein.

4.5.2 Warmstartfunktion ein- und aus schalten

Die Warmstartfunktion liefert Ohnen sofort warmes Wasser in der gewünschten Temperatur, ohne dass eine Aufheizheit abgewartet werden muss. Hierzu wird der Warmwasser-Wärmetauscher des ecoTEC auf einem vorgewählten Temperaturniveau gehalten.

ecoTEC plus:

Abb. 4.10 Warmstartfunktion ein- und ausschalten bei ecoTEC plus

Die Warmstartfunktion wird aktiviert, indem Sie den Drehknopf (1) kurz bis zum Anschlag (Einstellung a) nach rechts drehen. Anschließend wahlen Sie die gewünschte Warm Wasser Auslauftemperatur, z. B. Einstellung b, siehe Kapitel 4.5.1.

Das Gerät passst die Warmstarttemperatur automatisch der eingestellen Warmwassertemperatur an. Das temperierte Wasser steht bei Zapfung direkt zur Verfügung; im Display blinkt das Symbol C.

• Die Warmstartfunktion wird ausgescheltet, indem Sie den Drehknopf (1) kurzzeitig bis zum Anschlag nach links drehen (Einstellung c). Das Symbol C erlischt. Anschließlich wahren Sie wieder die gewünschte Warmwasser-Auslauftemperatur, z. B. Einstellung b.

ecoTEC pro:

Abb. 4.11 Warmstartfunktion ein- und ausschalten bei ecoTEC pro

Die Warmstartfunktion wird aktiviert, indem Sie den Drehknopf (1) kurz bis zum Anschlag (Einstellung a) nach rechts drehen. Die grüne Anzeigeleuchte (2) leuchtet auf. Anschließend wahren Sie die gewünschte Warmwasser-Auslauftemperatur, z. B. Einstellung b, siehe Kapitel 4.5.1.

Das Wasser wird nun konstant auf 55^ gehalten und steht bei Zapfung direkt zur Verfügung.

• Die Warmstartfunktion wird ausgescheltet, indem Sie den Drehknopf (1) kurzzeitig bis zum Anschlag nach links drehen (Einstellung c). Die Anzeigeleuche (2) erlischt. Anschließend wahren Sie wieder die gewünschte Warmwasser-Auslauftemperatur, z. B. Einstellung b.

4.5.3 Warmwasser zapfen

Abb. 4.12 Warmwasser zapfen

Beim Öffnen eines Warmwasserhahns (1) an einer Zapfstelle (Waschbecken, Dusche, Badewanne etc.) besteht das Gerät selbsttätig in Betrieb und liefert Ohnen warmes Wasser.

Das Gerät schaltet die Warmwasserbereitung bei Schlieben des Zapfventils selbst)tig ab. Die Pumpe lauft kurze Zeit nach.

4.6 Warmwasserbereitung mit VC-Geräten

Für die Warmwasserbereitung mit der Geräteausführung VC muss ein Warmwasserspeicher des Typs VIH an das Heizgerat angeschlossen sein.

4.6.1 Einstellung der Warmwassertemperatur

Abb. 4.13 Einstellung der Warmwassertemperatur

• Schalten Sie das Gerät wie in Abschnitt 4.4 beschrieben ein.
• Stellen Sie den Drehknopf (3) zur Einstellung der Speichertemperatur auf die gewünschte Temperatur ein. Dabei entspricht:

-linker Anschlag Frostschutz ca. 15^
- rechter Anschlag max. 70^

Beim Einstellen der gewünschten Temperatur wird der jeweils zugehörige Sollwert im Display (2) angezeigt. Nach ca. drei Sekunden erlischt diese Anzeige und im Display erscheint wieder die Standardanzeige (aktuelle Heizungs-Vorlauf tempe ra tur oder optional Wasserdruck in der Anlage).

Achtung!

Verkalkungsgefahr!

Bei einer Wasserhärte von mehr als 3,57 mol/ m^3 (20 °dH) stellen Sieitte de Drehknopf (3) maximal in die Mittelstellung.

Gefahr! Gesundheitsgefährung durch Legionellenbildung!

Wenn das Gerät zur Nacherwärnung in einer solargestützten Trinkwasser-Erwärmmungsanlage eingesetzt wird, stellen Sie die Warm wasser-Auslauftemperatur am Drehknopf (3) auf mindestens 60^ ein.

Hinweis!
Wenn Ihr Regler über eine zweiadrige eBUS-Leitung angeschlossen ist, stellen Sie den Drehknopf zur Einstellung der Warmwasser-temperatur auf maximal möglichche Temperatur. Die Solltemperatur für ihren Speicher stellen Sie an ihrem Regler ein.

4.6.2 Speicherbetrieb ausschalten (nur VC-Geräte mit externem Warmwasserspeicher)

Bei VC-Geräten mit angeschlossenem Warmwasserspeicher können Sie die Warmwasserbereitung bzw. Speicherladung ausschalten, den Heizbetrieb aber weiterhin in Funktion halten.

• Drehen Sie hierzu den Drehknopf zur Einstellung der Warmwassertemperatur auf Linksanschlag. Es bleibt lediglich eine Frostschutzfungtion für den Speicher aktiv.

4.6.3 Warmwasser zapfen

Beim Offnen eines Warmwasserhahns (1) an einer Zapfstelle (Waschbecken, Dusche, Badewanne etc.) wird Warmwasser aus dem angeschlossenen Speicher gezapft. Bei Unterschieden der eingestellten Speichertemperatur Goes das VC-Gerät selbsttätig in Betrieb und heizt den Speicher nach. Bei Erreichen der Speicher-Solltempera tur schaltet das VC-Gerät selbsttätig ab. Die Pumpe lauft kurze Zeit nach.

Abb. 4.14 Warmwasser zapfen

4.7 Einstellungen für den Heizbetrieb

4.7.1 Vorlauftemperatur einstellen (kein Regel gerät angeschlossen)

Abb. 4.15 Vorlauftemperatur-Einstellung ohne Regel gerät

Ist kein externes Regelwert vorhanden, so stellen Sie die Vorlauftemperatur am Drehknopf (1) entsprechend der jeweiligen Außentemperatur ein. Dabei empfehlen wir folgende Einstellungen:

• Stellung links (jedoch nicht bis zum Anschlag) in der Übergangszeit: Außentemperatur ca. 10 bis 20^
• Stellung Mitte bei mäßiger Fälle: Außentemperatur ca. 0 bis 10 °C
• Stellung rechts bei starker Kälte: Außentemperatur ca. O bis -15 °C

Beim Einstellen der Temperatur wird die eingestellte Temperatur im Display (2) angezeigt. Nach ca. drei Sekunden erlischt diese Anzeige und im Display erscheint wieder die Standardanzeige (aktuelle Heizungs-Vorlauftempe ra tur).

Normalerweise lassst sich der Drehknopf (1) stufenlos bis zu einer Vorlauftemperatur von 75^ einstehen. Sollten sich jedoch an Ihr Gemättherhöhere Werte einstellen lassen, so hat Ihr Fachhandwerker eine entsprechende Justtierung vorgenommen, um den Betrieb ihrer Heizungsanlage mit hohenen Vorlauftemperaturen zu erhögen.

4.7.2 Vorlauftemperatur einstellen (bei Einsatz eines Regelgerätes)

Abb. 4.16 Vorlauftemperatur-Einstellung bei Einsatz eines Regelgerätes

Wenn Ihr Heizgerät mit einer witterungsgeführten Regelung oder einem Raumtemperaturregler ausgestattet ist, müssen Sie folgende Einstellung vornehmen:

• Stellen Sie den Drehknopf (1) zur Einstellung der Heizungs-Vorlauftemperatur auf Rechtsanschlag.

Die Vorlauftemperatur wird automatisch durch das Regel gerät eingestellt (Informationen dazu finden Sie in der entsprechenden Bedienungsanleitung).

4.7.3 Heizbetrieb ausschalten (Sommerbetrieb)

Abb. 4.17 Helzbetrieb ausschalten (Sommerbetrieb)

Sie konnen im Sommer den Heizbetrieb ausschalten, die Warmwasserbereitung aber weiterhin in Betrieb{lassen.

• Drehen Sie hierzu den Drehknopf (1) zum Einstellen der Heizungs-Vorlauftemperatur auf Linksanschlag.

4.7.4 Raumtemperaturregler oder witterungsgeführten Regler einstellen

Abb. 4.18 Raumtemperaturregler/witterungsgeführte Regler einstellen

• Stellen Sie den Raumtemperaturregler (1), den witterungsgeführten Regler sowie die Heizkörper-Thermostatventile (2) gemäß den entsprechenden Anleitungen dieser Zubehörteile ein.

4.8 Statusanzeigen (für Wartungs- und Servicearbeiten durch den Fachhandwerker)

Abb. 4.19 Statusanzei gen

Die Statusanzeigen liefern Informationen über den Betriebszustand des Geräts.

Aktivieren Sie die Statusanzeigen durch Betätigungen der Taste „i" (1).

Im Display (2) erfolgt nun die Anzeige des jeweiligen Statuscodes, z. B. „S. 4" für Brennerbetrieb. Die Bedeutung der wichtigsten Statuscodes konnen Sie aus der unten stehenden Tabelle entnehmer.

In Umschaltphasen, z. B. bei Wiederanlauf durch Ausbleiben der Flamme, wird kurzzeitig die Statusmeldung „S.” angezeigt.
- Schalten Sie das Display durch nochmaliges Drucken der Taste „i" (1) wieder in den Normalmodus darüber.

Tab. 4.1 Statuscodes und ihre Bedeutung (Auswahl)

Anzeige	Bedeutung
	Anzeigen im Heizbetrieb
S. 0 Kein	Wärmebedarf
S. 1 Heizung	Gebläsevorlauf
S. 2 Heizu	hg Pumpenvorlauf
S. 3 Heizu	hg Zündung
S. 4 Heizu	hg Brenner an
S. 6 Heizu	hg Geblüsenachlauf
S. 7 Heizu	hg Pumpennachlauf
S. 8 Rests	perrzeit Heizung
S.31	Sommerbetrieb aktiv oder keine Wärmeanforderung vom eBUS-Regler
S.34 Heizu	hg Frostschutz
	Anzeigen im Warmwasserbetrieb
S.10 Warm	wasseranforderung
S.14 Warm	wasser Brenner an
	Anzeigen im Speicherladebetrieb
S.20 Speid	herladeanforderung
S.22 Warm	wasserbetrieb Pumpenvorlauf
S.24 Speid	herladung Brenner an
	ServicemeldungDie Servicemeldung erscheint bei Bedarf und verträgt den normalen Statustext (nur VC 466 und 656).
S.85 Serv	cemeldung Umlaufwassermenge

4.9 Störungsbehebung

Sollten sich beim Betrieb Ihres Gas-Wandheizgeräts Probleme ergeben, können Sie die folgenden Punkte selbst überprüfen:

Kein warmes Wasser, Heizung bleibt kalt; Gerät gehen nicht in Betrieb:

• Sind der gebädeseitige Gasabsperrhahn in der Zuleitung und der Gasabsperrhahn am Gerät geöffnet (siehe Abschnitt 4.3.1)?
• Ist die Kaltwasserversorgung gewährleistet (nur bei VCW-Geräten, siehe Abschnitt 4.3.1)?
• Ist die gebäudeseitige Stromversorgung eingeschaltet?
• Ist der Hauptschalter am Gas-Wandheizgerät eingeschaltet (siehe Abschnitt 4.4)?

• Ist der Drehknopf für die Vorlauftemperatur-Einstellung am Gas-Wandheizgerät nicht bis zum linken Anschlag gedreht, also auf Frostschutz gestellt (siehe Abschnitt 4.7)?

• Ist der Fülldruck der Heizungsanlage ausreichend (siehe Abschnitt 4.3.2)?

• Ist Luft in der Heizungsanlage?
• Liegt eine Störung beim Zündvorgang vor (siehe Abschnitt 4.9.2)?

Warmwasserbetrieb störungsfrei; Heizung Goes nicht in Betrieb:

• Liegt überhaupt eine Wärmeanforderung durch die externen Regler (z. B. durch Regler calorMATIC) vor (siehe Abschnitt 4.7.4)?

Achtung! Beschädigungsgefahr durch unsachgemäß Veränderungen! Wenn Ihr Gas-Wandheizgerät nach der Über prüfung der oben genannten Punkte nicht einwandfrei/arbeitet, müssen Sie einen anerkannten Fachhand werksbetrieb zwecks Überprüfung zu Rateziehen.

4.9.1 Störungen wegen Wassermangel

Das Gerät schaltet auf „Störung“, wenn der Fülldruck in der Heizungsanlage zu gering ist. Diese Störung wird durch die Fehlercodes „F.22" (Trockenbrand) bzw.

,F.23" oder ,F.24"(Wassermangel) angezeigt.

Das Gerät kann erst wieder in Betrieb genommen werden, wenn die Heizungsanlage ausreichend mit Wasser gefüllt ist. Bei früfigerem Druckabfall muss die Ursache für den Heizwasserverlust ermittelt und beseitigt werden. Verständigen Sie hierzu einen anerkannten Fachhandwerksbetrieb.

4.9.2 Störungen beim Zündvorgang

Abb. 4.20 Entstörung

Wenn der Brenner nach f芮 Zündversuchen nicht gezündet hat, geht das Gerät nicht in Betrieb und schaltet auf „Störung". Dies wird durch die Anzeige der Fehlercodes „F.28" oder „F.29" im Display angezeigt. Zusätzlich erscheint bei ecoTEC plus-Geräten im Display das durch-

kreuzte Flammensymbol (1), bei ecoTEC pro-Geräten leuchtet die rote Anzeigeleuchte auf (2). Eine erneute automatische Zündung erfolgt erst nach einer manuellen Entstörung.

• Drücken Sie zur Entstörung den Entstörknopf (3) und halten Sieihn ca. eine Sekunde lang gedrückt.

Achtung! Beschädigungsgefahr durch unsachgemiete Veränderungen!

Wenn Ihr Gas-Wandheizgerät nach dem dritten Ent stör versuch immer noch nicht in Betrieb besteht, müssen Sie einen anerkannten Fachhandwerks betrieb zwecks Überprüfung zu Rateziehen.

4.9.3 Störungen im Luft-/Abgasweg

Die Geräte sind mit einem Geblase ausgestattet. Bei nicht ordnungsgemäßer Funktion des Geblases schaltet das Gerät ab.

Im Display erscheinen dann die Symbole und sowie die Fehlermeldung „F.32".

Achtung! Beschädigungsgefahr durch unsachgemiete Veränderungen!

Bei dieser Fehlermeldung müssen Sie einen anerkannten Fachhandwerks betrieb zwecks Überprüfung zu Rateziehen.

4.9.4 Gerät/Heizungsanlage füllen

Für einen einwandfrei Betrieb der Heizungsanlage soll der Fülldruck bei kalter Anlage zwischen 1,0 und 2,0 bar betragen (siehe Abschnitt 4.3.2). Betragt er weniger als 0,75 bar, fullen Sieitte Wasser nach.

Erstreckt sich die Heizungsanlage über mehrere Stockwerke, so kann einHigher Fuldruck der Anlage erforderlich sein. Fragen Sie hierzu ihren Fachhandwerksbetrieb.

Achtung! Beschädigungsgefahr für das Gas-Wandheiz-gerät!

Verwenden Sie zum Fällen der Heizungsanlage nur sauberes Leitungswasser.

Der Zusatz von chemischen Mittel wie z. B. Frost- und Korrosionsschutzmitteln (Inhibitoren) ist nicht zulässig.

Dadurch konnen Schäden an Dichtungen und Membranen sowie Gerausche im Heizbetrieb aufreten.

Hierfür sowie für etwaige Folgeschäden können wir keine Haftung übernehmen.

Zum Auffullen und Nachfüllen der Heizungsanlage konnen Sie normalerweise Leitungsswasser verwenden. In Ausnahmefällen gibt es jedoch Wasserqualitäten, welche unter Umständen nicht zum Fullen der Heizungsanlage geeignet sind (stark korrosives oder stark kalkhaltiges

Wasser). Wenden Sie sich in einem solchen Fallitte an. Ihren anerkannten Fachhandwerksbetrieb.

Bei VCW-Geräten:

• Offnen Sie alle Heizkörpersventile (Thermostatventile) der Anlage.

Abb. 4.21 Fuhlahn (nur bei VCV-Geräten)

• Drehen Sie den Fülhahn (1) langsam auf und fullen Sie solange Wasser nach, bis am Manometer bzw. im Display der erforderliche Anlagendruck erreicht ist.
• SchlieBen Sie den Füllhahn (1).
• Entlüften Sie alle Heizkörper.
• Prufen Sie anschließend am Manometer bzw. Display den Anlagen druck und füllen Sie ggf. nochmal Wasser nach.

Bei VC-Geräten:

• Offnen Sie alle Heizkörpersventile (Thermostatventile) der Anlage.
• Verbinden Sie den Fülhahn der Anlage mittels eines Schlauchs mit einem Kaltwasser-Zapfventil (Ihr Fachhandwerker sollte Ohnen die Fülarmaturen gezeigt und das Aufflüssen bzw. Entleeren der Anlage erklärten haben).
• Drehen Sie den Füllhahn langsam auf.
• Drehen Sie das Zapfventil langsam auf und füllen Sie solange Wasser nach, bis am Manometer bzw. im Display der erforderliche Anlagendruck erreicht ist.
• Schlieben Sie das Zapfventil.
• Entlüften Sie alle Heizkörper.
• Prufen Sie anschließend am Manometer bzw. Display den Anlagen druck und fullen Sie ggf. nochmal Wasser nach.
• Schlieben Sie den Füllhahn und entfern den Füsschlauch.

4.10 Außerbetriebnahme

Abb. 4.22 Gerät ausschalten (Belspiel: ecoTEC plus)

• Um Ihr Gas-Wandheizgerät ganz außer Betrieb zukehmen, schalten Sie den Hauptschalter (1) in Stellung „0".

Achtung!

Frostschutz- und Überwachungseinrichtungen sind nur aktiv, wenn der Hauptschalter des Geräts auf Stellung „l" steht und keine Trennung vom Stromnetz vorliegt.

Damit these Sicherheitseinrichtungen aktiv bleiben, sollen den Ihr Gas-Wandheizgerat im normalen Betrieb nur über das Regelgerät ein- und ausschalten (In for ma tionen dazu finden Sie in der entsprechenden Be die nungs - anleitung).

Hinweis!

Bei längerer Außerbetriebnahme (z. B. Urlaub) sollen den Sie zusätzlich den Gasabsperrhahn und das Kaltwasserabsperrventil schlieben. Beachten Sie in thisem Zusammenhang auch die Hinweise zum Frostschutz im Abschnitt 4.11.

Hinweis!

Die Absperreinrichtungen sind nicht im Lieferumfang Ihr's Geräts enthalten. Sie werden bauseitig durch ihren Fachhandwerker installiert. Lassen Sie sich von ihm die Lage und die Handhabung dieser Bauteile erklärren.

4.11 Frostschutz

Die Heizungsanlage und die Wasserleitungen sind ausreichend gegen Frost geschützt, wenn die Heizungsanlage während einer Frostperiode auch bei ihrer Abwesenheit in Betrieb bleibt und die Räume ausreichend temperiert werden.

Achtung!

Frostschutz und Überwachungseinrichtungen sind nur aktiv, wenn der Hauptschalter des Geräts auf Stellung „I" steht und keine Trennung vom Stromnetz vorliegt. Eine Anreicherung des Heizungswassers mit Frostschutzmitteln ist nicht zulässig. Dabei konnen Veränderungen an Dichtungen und Membranen sowie Gerausche im Heizbetrieb auftreten. Hierfür sowie für etwaige Folgeschäden konnen wir keine Haftung übernahmen.

4.11.1 Frostschutzfunktion

Das Gas-Wandheizgerät ist mit einer Frostschutzfunktion ausgestattet:

Wenn die Heizungs-Vorlauftemperatur bei eingescheltem Hauptschalter unter 5^ absinkt, dann goes das Gerät in Betrieb und heizt den Geräte-Heizkreis auf ca. 30^ auf.

Achtung!

Gefahr des Einfrierens von Teilen der gesamten Anlage!

Die Durchströmung der gesamten Heizungs-anlage kann mit der Frostschutzfunktion nicht gewährleistet werden.

4.11.2 Frostschutz durch Entleeren

Eine andere Möglichkeit des Frostschutzes besteht darin, die Heizungsanlage und das Gerät zu entleeren. Dabei muss sichergestellt sein, dass sowohl Anlage als auch Gerät vollständig entleert werden.

Alle Kalt- und Warmwasserleitungen im Haus und im Gerät müssen ebenfalls entleert werden.

Ziehen Sie hierfür ihren Fachhandwerksbetrieb zu Rate.

4.12 Wartung und Kundendienst

Inspektion/Wartung

Voraussetzung für dauernde Betriebsbereitschaft und Betriebssicherheit, Zuverlösigkeit und hohe Lebensdauer ist eine jährliche Inspektion/Wartung des Geräts durch einen Fachhandwerker.

Gefahr!

Gefahr von Sach- und Personenschäden durch unsachgemäß Handhabung!

Versuchen Sie niemals, selbst Wartungsarbeiten oder Reparaturen an Ihr Gaswandheizgerät durchzufahren.

Beauftragen Sie damit einen anerkannten Fachhand Werks betrieb. Wir empfehlen den

Abschluss eines Wartungsvertrages.

Unterlassene Wartung kann die Betriebs-sicherheit des Gerats beeinträchtigen und zu Sach- und Personen schaden führen.

Regelmäßige Wartung sorgt für einen optimalen Wirkungsgrad und damit für einen wirtschaftlicher Betrieb Ohres Gas-Wandheizgeräts.

Pour l'utilisateur

Notice d'emploi

ecoTEC plus, ecoTEC pro

4.9.1 Storingen wegens watergebrek
