Efficacité énergétique	Classe D
Conception compacte	Oui
Protection contre la surchauffe	Oui
Alimentation	Alimentation régulée robuste
Technologie de filtrage	Filtrage AM/FM
Entrées	RCA et haut-parleurs
Contrôle de volume	Contrôle indépendant pour chaque canal
Contrôle de tonalité	Non précisé
Protection contre les courts-circuits	Oui
Contrôle du niveau du caisson de basses	Oui
Nombre de canaux	Non précisé
Dimensions	Compact
Poids	Non précisé
Type de boîtier	Robuste avec fenêtre transparente
Compatibilité	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - SD300.1 PHOENIX GOLD

Comment connecter le PHOENIX GOLD SD300.1 à mon système audio ?

Pour connecter le PHOENIX GOLD SD300.1, utilisez des câbles RCA pour les entrées audio et des câbles de haut-parleurs pour les sorties. Assurez-vous que l'amplificateur est éteint pendant la connexion.

Pourquoi mon PHOENIX GOLD SD300.1 ne s'allume-t-il pas ?

Vérifiez que l'amplificateur est correctement alimenté. Assurez-vous que les câbles d'alimentation sont bien connectés et que le fusible n'est pas grillé.

Comment régler le niveau de gain sur le PHOENIX GOLD SD300.1 ?

Utilisez le bouton de gain sur le panneau avant pour ajuster le niveau. Commencez à un niveau bas et augmentez progressivement tout en écoutant pour éviter la distorsion.

Le son est-il faible sur mon PHOENIX GOLD SD300.1, que faire ?

Vérifiez les connexions des câbles de haut-parleurs et assurez-vous qu'ils sont correctement branchés. Assurez-vous également que le niveau de gain est réglé correctement.

Comment savoir si mon PHOENIX GOLD SD300.1 est en surchauffe ?

L'amplificateur dispose d'un témoin de surchauffe. Si le témoin s'allume, éteignez l'amplificateur et laissez-le refroidir avant de le rallumer.

Puis-je utiliser le PHOENIX GOLD SD300.1 avec des haut-parleurs de différentes impédances ?

Oui, le PHOENIX GOLD SD300.1 peut fonctionner avec des haut-parleurs de différentes impédances, mais assurez-vous que l'impédance totale ne descende pas en dessous de la spécification minimale de l'amplificateur.

Quel type de fusible dois-je utiliser pour le PHOENIX GOLD SD300.1 ?

Utilisez un fusible de la taille et du type spécifié dans le manuel d'utilisation de l'amplificateur. Remplacez toujours le fusible par un fusible identique.

Comment effectuer une réinitialisation du PHOENIX GOLD SD300.1 ?

Pour réinitialiser l'amplificateur, débranchez-le de l'alimentation pendant quelques minutes, puis rebranchez-le. Cela peut résoudre certains problèmes mineurs.

Le PHOENIX GOLD SD300.1 produit des bruits de fond, que faire ?

Vérifiez les connexions des câbles et assurez-vous qu'il n'y a pas de boucles de masse. Essayez d'utiliser des câbles de meilleure qualité pour minimiser les interférences.

MODE D'EMPLOI SD300.1 PHOENIX GOLD

Features: Caractéristiques:

• Topologie de classe D de gamme complète
• Petit format pour faciliter l'installation
  • Filtres croisés passe-haut et passe-bas
• Alimentation électrique robuste non réglementée
• Technologie de composant monté en surface
• Filtrage de l'alimentation électrique qui élimine l'interférence AM/FM
• Amplificateurs à couplage RC montés sur des panneaux
• Terminaux d'alimentation et de haut-parleurs à insertion directe
  • Vérification du contrôle de la qualité de la précision audio
  • Couvercle de plexiglas résistant aux températures élevées
• Niveau de contrôle de passe-bas inclus (SD300.1/SD600.1/SD800.5)

SPECIFICATIONS

SD300.1 SPECIFICATIONS

Réponse en fréquence: ± 1 dB from 20Hz à 300HzRapport signal/bruit : >90dB

Filtres passifs passe-bas: 18dB par Octave

Filtres passifs subsoniques: 12dB par Octave

Plage du filtre passif passe-bas: 30Hz à 250Hz

Plage du filtre passif subsonique: 10Hz à 55HzAmplification des basses à 45 Hz: 0 to +18dB

Gamme d'entrée de niveau faible: 200 millivolts à 8 volts

Charge minimale recommandée: 2 ohm

Efficacité type: 70%

Taux d'amortissement: Supérieur à 200

Réponse en fréquence: ± 1 dB from 20Hz à 300HzRapport signal/bruit : >90dB

Filtres passifs passe-bas: 18dB par Octave

Filtres passifs subsoniques: 12dB par Octave

Plage du filtre passif passe-bas: 30Hz à 250Hz

Plage du filtre passif subsonique: 10Hz à 55Hz

Amplification des basses à 45 Hz: 0 to +18dB

Gamme d'entrée de niveau faible: 200 millivolts à 8 volts

Charge minimale recommandée: 1 ohm

Efficacité type: 70%

Taux d'amortissement: Supérieur à 200

CARACTÉRISTIQUES SD500.4:

Réponse en fréquence: ± 1 dB de 20Hz à 20kHz
Rapport signal/bruit: >100dB
Filtres passifs passe-haut et passe-bas: 12dB par Octave
Plage du filtre passif passe-bas: 40Hz à 400Hz
Plage du filtre passif passe-haut: 40Hz à 400Hz
Amplification des basses à 45:	0 à +18dB
Gamme d'entrée de niveau faible:	200 millivo
Charge minimale recommandée:	4 ohms en
Efficacité type:	70%
Taux d'amortissement:	Supérieur à

CARACTÉRISTIQUES SD800.5:

Réponse en fréquence: ± 1 dB de 20Hz à 20kHz
Rapport signal/bruit: >100dB
Filtres passifs passe-haut	12dB par Octave
Filtres passifs passe-bas:	18dB par Octave
Plage du filtre passif passe-bas: 15Hz à 250Hz
Plage du filtre passif passe-haut: 30Hz à 300Hz
Amplification des basses à 45:	0 à +18dB
Gamma d'entrée de niveau faible:	200 millivolts à 8 volts
Charge minimale recommandée:	2 ohm
Efficacité type:	70%
Taux d'amortissement:	Supérieur à 200

Puissance RMS 14.4Vdc ≤ 1% THD	200 x 1 @ 4 ohm
	300 x 1 @ 2 ohm

Puissance Dynamique 14.4Vdc >1% THD	300 x 1 @ 4 ohm
	400 x 1 @ 2 ohm

Taille de fusible:	30 amp
Taille du fil d'alimentation/de masse:	calibre 8

Dimensions (Comprend les pieds de montage):	7.24" L x 6.93"W x 2.0"H
	184mm L x 176mm W x 51mm H

Dimensions (Comprend terminaux):	7.36" L x 6.93"W x 2.0"H
	187mm L x 176mm W x 51mm H

Puissance RMS 14.4Vdc ≤ 1% THD	400 x 1 @ 2 ohm
	600 x 1 @ 1 ohm

Puissance Dynamique 14.4Vdc >1% THD	600 x 1 @ 2 ohm
	800 x 1 @ 1 ohm

Taille de fusible:	60 amp
Taille du fil d'alimentation/de masse:	calibre 4
Dimensions (Comprend les pieds de montage):	10.0" L x 6.93"W x 2.0"H

Dimensions (Comprend terminaux):	10.12" L x 6.93"W x 2.0"H
	257mm L x 176mm W x 51mm H

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DU FILTRE PASSIF PASSE-BAS

Contrôle le point de filtre passe-bas pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

SENS NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

FRÉQUENCE DU FILTRE PASSIF SUBSONIQUE

Contrôle le point de filtre passe-haut pour les sorties du haut-parleur afin d'éliminer les fréquences extrêmement basses.

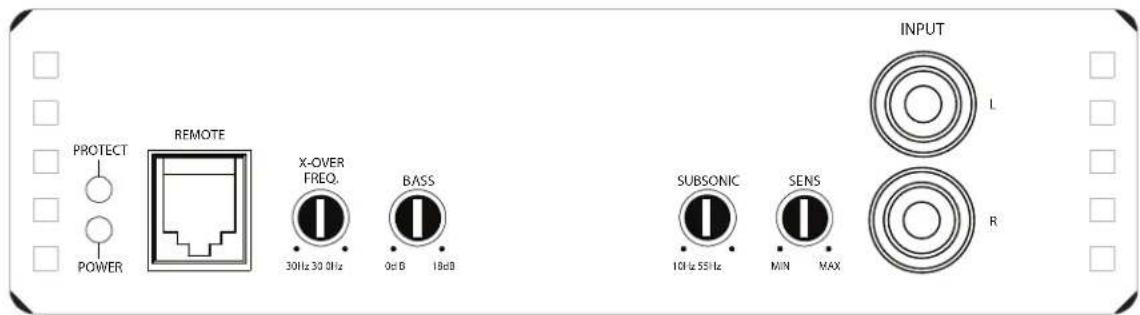

PROTECT POWER REMOTE X-OVER FREQ. 30Hz 30 Hz 0dB 18dB BASS SUBSONIC 10Hz 55Hz SENS INPUT L R

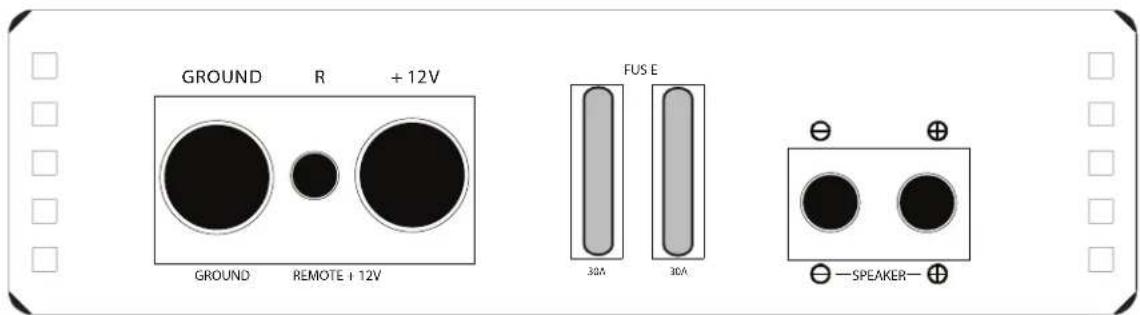

GROUND R +12V GROUND REMOTE +12V FUSE 30A 30A —SPEAKER—

12V+

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

Sert à relier l'amplificateur aux haut-parleurs, SD600.1 l'impédance minimale est de 1 ohm. SD300.1 l'impédance minimale est de 2 ohm.

AVANT ET ARRIERE D'ENTREES

Connectez préampli câbles de signal de l'unité centrale à ces entrées. La façade arrière et les intrants doivent être utilisés, si ce n'est que l'entrée avant est utilisé alors les sorties haut-parleur arrière n'aura pas de signal de sortie.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

CONFIG

FLAT : Croisé est éteint.

HP : L'haute passe croisée est sur.

LP : Le niveau bas passe croisé est sur.

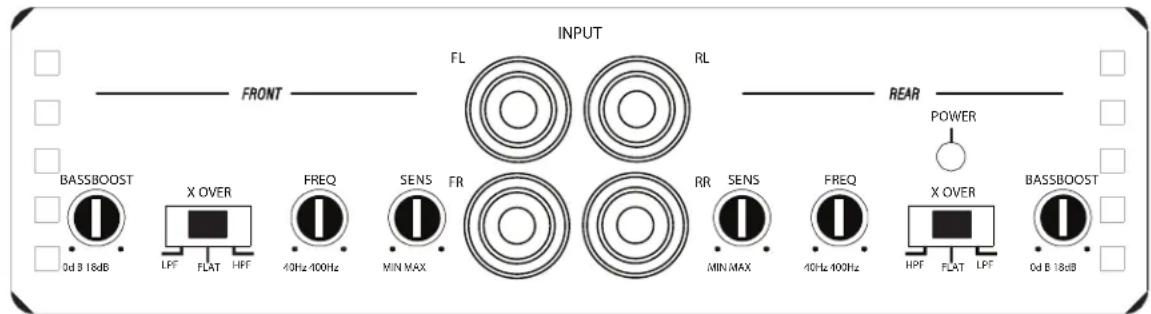

FRONT INPUT FL RL REAR BASSBOOST 0d B 18dB LPF X OVER FLAT HPF FREQ 40Hz 400Hz SENS MIN MAX FR RR SENS MIN MAX FREQ 40Hz 400Hz POWER X OVER HPF FLAT LPF BASSBOOST 0d B 18dB

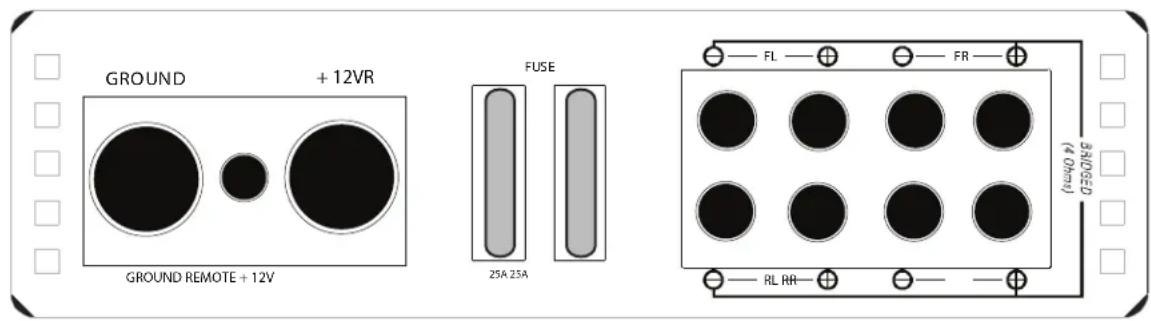

GROUND + 12VR GROUND REMOTE + 12V FUSE 25A 25A FL FR RL RR

12V+

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. SD800.5 impédance minimale est de 4 ohms ponté ou stéréo 2 ohms.

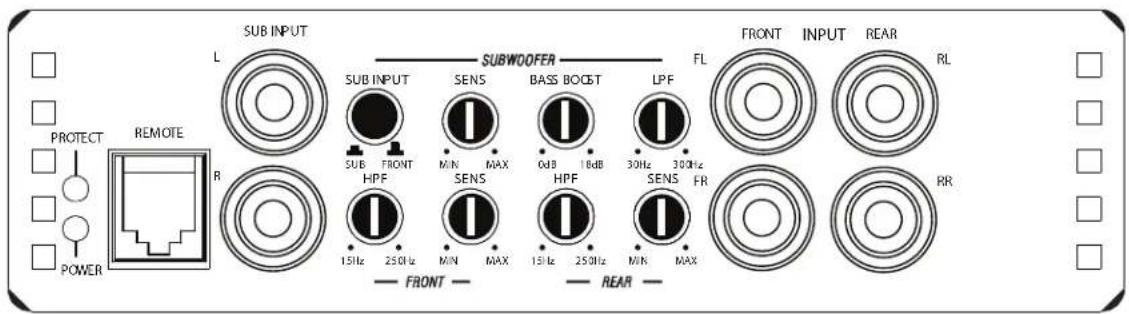

SD800.5

5 CHANNEL POWER AMPLIFIER

AVANT ET ARRIERE D'ENTREES

Connectez préampli câbles de signal de l'unité centrale à ces entrées. La façade arrière et les intrants doivent être utilisés, si ce n'est que l'entrée avant est utilisé alors les sorties haut-parleur arrière n'aura pas de signal de sortie.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. SD800.5 impédance minimale est de 2 ohms.

SYSTÈME DE RÉGLAGE

1. Installez tous les fusibles du système.
2. Réglez les commandes de sensibilité de l'entrée de l'amplificateur sur leurs positions minimales (entièrement dans le sens inverse des aiguilles d'une montre).
3. Réglez tous les interrupteurs de routage du signal de l'amplificateur en fonction de la conception de votre système.
4. Apportez des ajustements préliminaires à la fréquence du filtre passif, 80 Hz est généralement un bon point de départ pour le passe-haut et le passe-bas. Il peut être nécessaire d'affiner le réglage de la fréquence du filtre passif par la suite pour obtenir une qualité sonore globalement meilleure.
5. Si vous utilisez une télécommande de niveau Remote, réglez-la au maximum (entièrement dans le sens des aiguilles d'une montre).
6. Mettez l'unité principale en marche avec le volume réglé au minimum.
7. Contrôlez visuellement que l'amplificateur s'est mis sous tension en vérifiant que le LED d'alimentation.
8. Vérifiez l'état de tous les autres composants pour vous assurer qu'ils sont sous tension.
9. Mettez les commandes de volume, la balance et l'équilibreur de l'unité principale en position centrale (à plat). Mettez à l'arrêt toute sonie ou toute autre fonction de traitement du signal.
10. Réglez la commande du volume de l'unité principale pour obtenir une sortie sans distorsion maximale (sur la plupart des unités principales, cela sera à environ 7/8 du volume maximum). Utilisez un enregistrement dynamique très clair.
11. Augmentez la commande de niveau jusqu'à ce que les haut-parleurs atteignent une sortie maximale sans distorsion.

12. Répétez les réglages de la niveau pour tous les autres amplificateurs.

13. Réduisez le volume de l'unité principale à un niveau confortable.

14. Écoutez les différentes sélections musicales pour vérifier la balance globale du système. Comparez l'avant à l'arrière, les basses moyennes à la plage moyenne, etc. Si un jeu de haut-parleurs est réglé sur un volume trop élevé par rapport à un autre, son niveau doit alors être abaissé pour qu'il se fonde correctement avec les autres haut-parleurs. L'idée de base consiste à référencer tous les haut-parleurs sur le réglage du jeu le plus faible.
    Remarque : Pour les caissons d'extrêmes graves contrôlés par une commande de niveau remote, conservez le réglage de la niveau 11 ou 12. Utilisez la remote pour fondre les caissons d'extrêmes-graves dans le reste du système. Le volume correct du caisson d'extrêmes-graves changera en fonction des bruits de la route et des différences d'enregistrement.
15. Réglez les fréquences du filtre passif pour atteindre la meilleure adéquation possible pour chaque ensemble de haut-parleurs.
16. Ajustez les commandes d'égalisation des basses sur l'amplificateur, l'unité principale ou le processeur en aval si nécessaire pour augmenter la sortie.
    Remarque : Utilisez ces commandes avec modération. Chaque amplification de 3 dB nécessite le double de la puissance à 45 Hz. Si votre système de caisson d'extrêmes graves nécessite beaucoup d'amplification pour donner un bon son, il y a peut-être un problème. Recherchez tout signe de haut-parleur de graves déphasé, une fuite au niveau du boîtier du caisson d'extrêmes graves ou une taille de boîtier incorrecte.
17. Une fois tous les niveaux réglés correctement, le système atteindra une sortie globale maximale sans distorsion au volume réglé à l'étape 10.

DÉPANNAGE

SURTENSION ATTENTION - Si la tension est supérieure à 14,4 V à travers le +12 V et la borne de terre cela provoquera l'amplificateur d'aller dans la protection. Le résultat n'est pas sortie audio d'un ou plusieurs canaux. La tension doit entre 11,5 à 14,4 pour l'amplificateur de fonctionner correctement.

Pas de courant: Vérifiez le voltage de l'amplificateur avec un voltmètre, B+ et R (avec l'unité principale en marché) le voltage doit être entre 11,5V et 14,5V lorsque le conducteur de masse de l'ampli est utilisé. Vérifiez le fusible de l'ampli et de la pile. Utilisez un mètre pour vérifier la connexion d'un bout du fusible à l'autre, les bris n'étant pas toujours visibles. Si le fusible est grillé, vérifiez le cordon d'alimentation et aussi l'amplificateur pour un court-circuit. Si le court-circuit est dans l'amplificateur, voir votre distributeur Phoenix Gold. S'il n'y a pas de court-circuit, remplacez le fusible.

Du courant mais pas de son: Allumez l'amplificateur et vérifiez tous les câbles de signaux d'entrée et de sortie et toutes les connexions électriques. Vérifiez les haut-parleurs avec un voltmètre pour un court-circuit ou en les connectant à une autre source audio. Après vous être assuré que tout est correct, allumez de nouveau l'amplificateur.

Puissance sans le son et le VOYANT DEL PROTECT allumé: Le voyant rouge PROTECT s'allume lorsque l'amplificateur s'arrête pour la protection thermique ou contre les surtensions.

Une haute température de fonctionnement interne de l'amplificateur va déclencher l'arrêt thermique : après un refroidissement d'environ 5°C, l'amplificateur redémarre. Un court-circuit du haut-parleur ou le fonctionnement avec une impédance exceptionnellement faible déclencheront l'arrêt : redémarrer le terminal R de l'amplificateur pour restaurer l'opération. Vérifier les court-circuits ou les dommages des haut-parleurs ou des systèmes de répartiteurs si des arrêts se produisent.

Pas de son d'un côté: Vérifiez le contrôle de balance dans l'unité principale, Vérifiez les connexions du haut-parleur Vérifiez la connexion du signal d'entrée.

Très faible débit: Vérifiez le contrôle du gradateur de l'unité principale ou le niveau de sensibilité d'entrée de l'amplificateur.

Arrêts fréquents de l'amplificateur avec récupération automatique: Cela indique l'arrêt thermique chronique de l'amplificateur en raison du fonctionnement à haute température intérieure constante. Une haute température de fonctionnement peut être provoquée par une insuffisance de la ventilation : voir la section POSITION / MONTAGE de ce manuel pour des conseils sur l'emplacement de l'amplificateur. Une haute température de fonctionnement résulte également du fonctionnement de l'amplificateur sous une impédance anormalement basse au niveau de la

charge des haut-parleurs: Phoenix Gold recommande des impédances de charge minimale de 2 ohms stéréo ou 4 ohms pont. Vérifiez aussi les haut-parleurs qui peuvent être endommagés ou les systèmes passifs de répartiteurs. Enfin, l'arrêt thermique chronique peut résulter aussi du fonctionnement normal de l'amplificateur à une haute puissance de sortie, ce qui peut être résolu en assurant un refroidissement supplémentaire de l'amplificateur, l'installation d'un amplificateur de puissance supérieure ou en réduisant le niveau de sortie de l'amplificateur.

"Motor Boating" – l'indicateur de courant s'éteint de façon répétée lorsque le système audio est allumé: Vérifiez la connexion de l'ampli à la pile. Vérifiez le voltage de la pile. Si le voltage est bas, rechargez la pile ou remplacez-la. Vérifiez toutes les connexions de masse.
